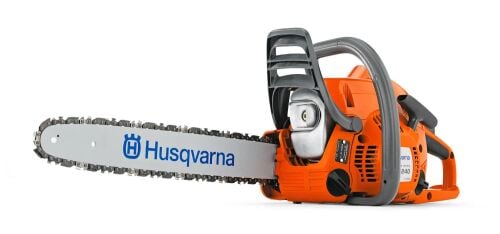

Husqvarna 240 e-series | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell 240 e-series von Husqvarna. Wähle die passenden Teile direkt in den Explosionszeichnungen aus.

Ersatzteilkatalog für Husqvarna 240 e-series (Explosionszeichnung)

Nr.	Menge		Artikel
	1		Zylinderdeckel Kompakt (576543201)
	3		Schraube M5x0.8x25 (574320601) SCREWS STRIPPED SEE SB1200019
	1		Folie/abdeckung Für Motorsägen (545116502)
	1		Aufschrift (545165957)
	1		Satz (579173401) SEE SB1200019

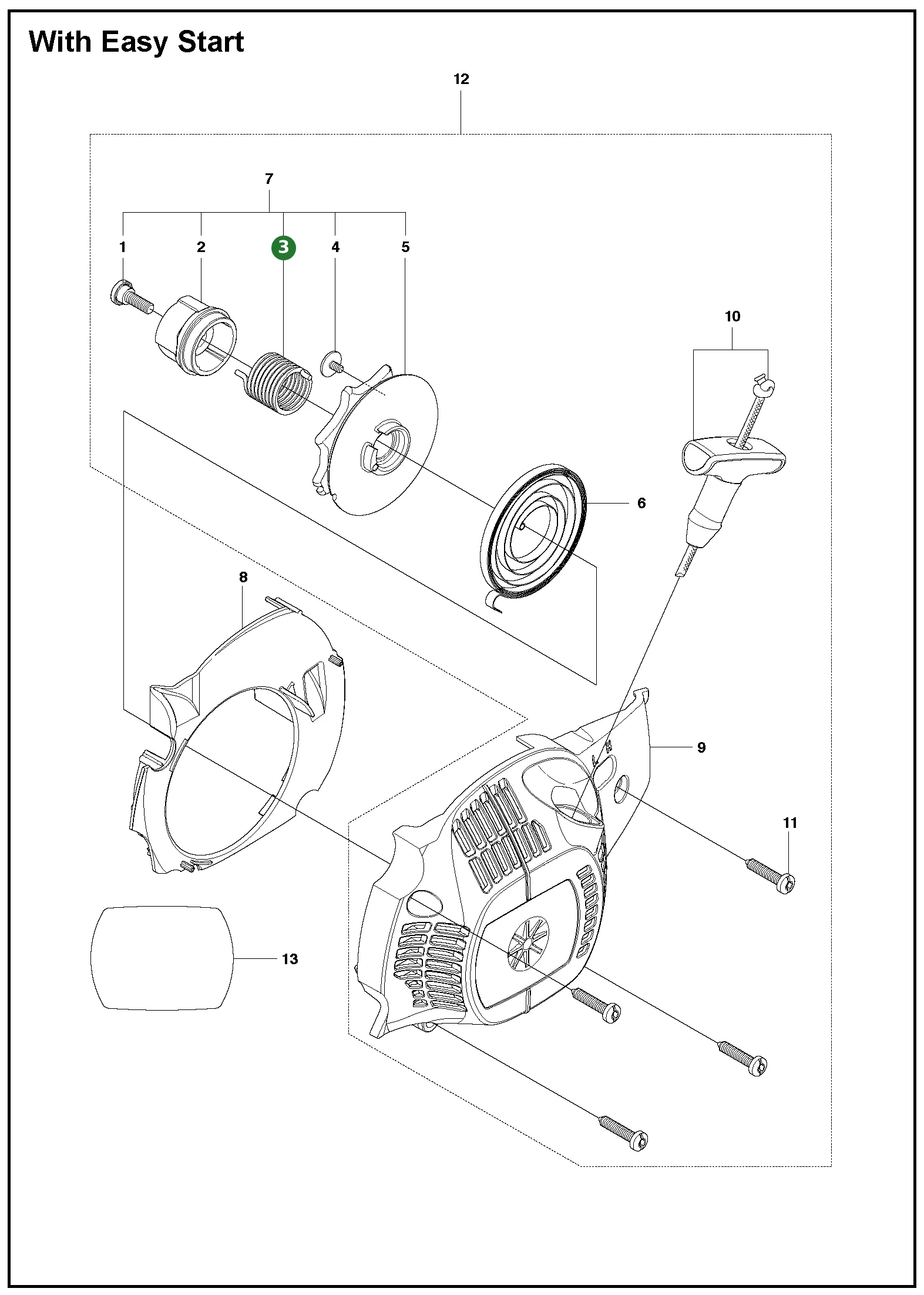

Nr.	Menge		Artikel
	1		Schraube (530021179)
	1		Hülse (530059677)
	1		Feder (530021180)
	1		Schraube (530016080)
	1		Starter Rader (580973601)
	1		Federkassette Kpl. (545008013)
	1		Seilrolle Für Eps Starter Kit (530071966)
	1		Starter/platte Baffle (545063801)
	1		Lüftergehäuse Bzw. Fan-haube Für Husqvarna (kurbelgehäuse/anlasser) (545063701)
	1		Einstellhebel (545010010)
	4		Schraube (530016432)
	1		Satz (545008024)
	1		Folie (545118502)
	1		Folie Für Lüftergehäuse (575729701) From 20101400001
	1		Folie (545118501)

Nr.	Menge		Artikel
	1		Vorderer Griff Und Bedienelemente (545062401)
	1		Rear Handle W/ovmld 240e – Rückengriff Mit Übermold (545062202)
	1		Rear Handle 235/235e Ohne Overmold – Griff & Bedienelemente (545062201)
	1		Rückseitenabdeckung/rear Handle Cover 235/235e (545062301)
	1		Rückenschutzdeckel/halterung Mit Übermold Für 240e (545062302)
	1		Throttle Trigger (578862201)
	1		Throttle Trigger (578862201) From 20080100001 up to 20091400000, from 20101400001 up to 20144000000
	1		Auslöser (578246701) From 20091400001 up to 20101400000, from 20144000001
	1		Isolator - Frontisolator Für Motorsägen (235, 235e, 240e) (545033901)
	1		Isolationsbegrenzungsschraube M5.28 – 1.8 × 14.75 Pl Hex M4 Special (545076301)
	3		Schraube (530016433)
	2		Schraube (530016349)
	2		Schraube (530016432)
	1		Throttle Trigger (578862201) From 20080100001 up to 20091400000, from 20101400001 up to 20144000000
	1		Throttle Trigger (578862201) From 20091400001 up to 20101400000, from 20144000001

Nr.	Menge		Artikel
	1		Knob Assy (579070601)
	1		Pin. Dowel (530057950)
	1		Vorderes Linkteil (assy. Front Link) - Vorderlinksassy (530057940)
	1		Schraube (574780301)
	1		Spring Compression (530016415)
	1		Kolben (530015913)
	1		Bremsband (530057923)
	1		Deckel (545071001) From 20080100001 up to 20144000000
	1		Abdeckung (525743001) From 20144000001
	3		Schraube (545227101)
	1		Stufenrad A (545060201)
	1		Worm Gear Assy (525884201)
	1		Kolben (574201701) From 20080100001 up to 20101400000
	1		Kolben (574201701) From 20101400001
	1		Einstellvorrichtung (545065901)
	1		Deckel (545059201)
	3		Schraube (545227101)
	1		Lagerhülse (525354301) From 20080100001 up to 20144000000
	1		Lagerhülse (525354301) From 20144000001
	1		Folie (545118601)
	1		Kettenbremse (525611401)

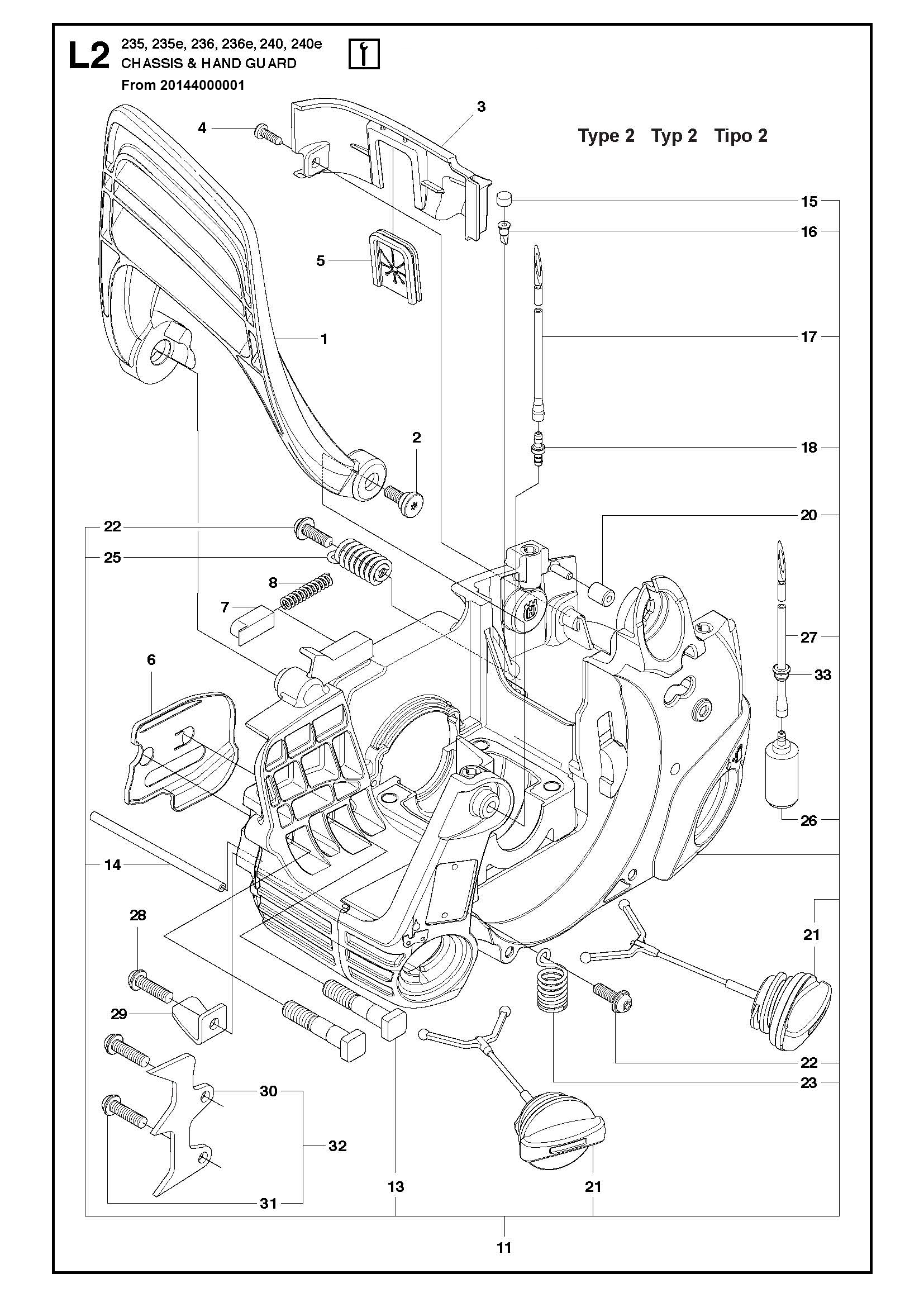

Nr.	Menge		Artikel
	1		Schutz (596919001) From 20101400001
	1		HANDSCHUTZ (575636901) From 20080100001 up to 20101400000
	1		Lochplatte – Boss Schraube Handguard (545127301)
	1		Hinterrad / Kraftstofftank Und Handgriff (545061201)
	1		Schraube (545227101)
	1		Dichtscheibe (545075401)
	1		Plate Bar / Schiene (545071401)
	1		Cap, Spring Handguard (545071301)
	1		Feder. Handschutz-rahmenposition (545071201)
	1		Rahmen (579665201)
	2		Bolzen (530016133) From 20080100001 up to 20091400000
	2		Bolzen (529310302) From 20101400001
	2		Bolzen Oder Schraube (530015877) From 20091400001 up to 20101400000
	1		Schlauch (545033501)
	1		Stopfen (530029868)
	1		Reglerventil (530026119)
	1		Kraftstoffschlauch (580727101) From 20144000001
	1		Kraftstoffschlauch (530069216) From 20080100001 up to 20144000000
	1		Nippel – Kraftstoffleitung Bestandteil (530023877)
	1		Isolator (545061901)
	2		Tankdeckel Kpl. (544111201) From 20101400001
	2		Tankdeckel (545070801) From 20080100001 up to 20101400000
	2		Schraube (530015906)
	1		Isolator (545033801)
	1		Feder (545063101) (545063101) From 20080100001 up to 20144000000
	1		Feder (577540601) From 20144000001
	1		Kraftstofffilter / Hydraulikpumpenmotor (530095601) 30 pcs, plastic bag of 530095646
	1		Kraftstofffilter (530095646) From 20080100001 up to 20091400000
	1		Kraftstofffilter (577167201) From 20091400001
	1		Kraftstoffschlauch (580727101) From 20144000001
	1		Baureihe (545078302) From 20080100001 up to 20144000000
	1		Kraftstoffschlauch (580727101) From 20101400001 up to 20144000000. Use after date code 201220, Also use grommet 503735801 with this line
	1		Schraube (530015814)
	2		Kettenfänger (530029850)
	1		Felling Dog (530014381)
	2		Schraube (530016439)
	1		Felling Dog (530014381)
	1		Lager / Gleitlager (503735801) From 20144000001
	1		Abstandsblech (592969801) From 20144000001

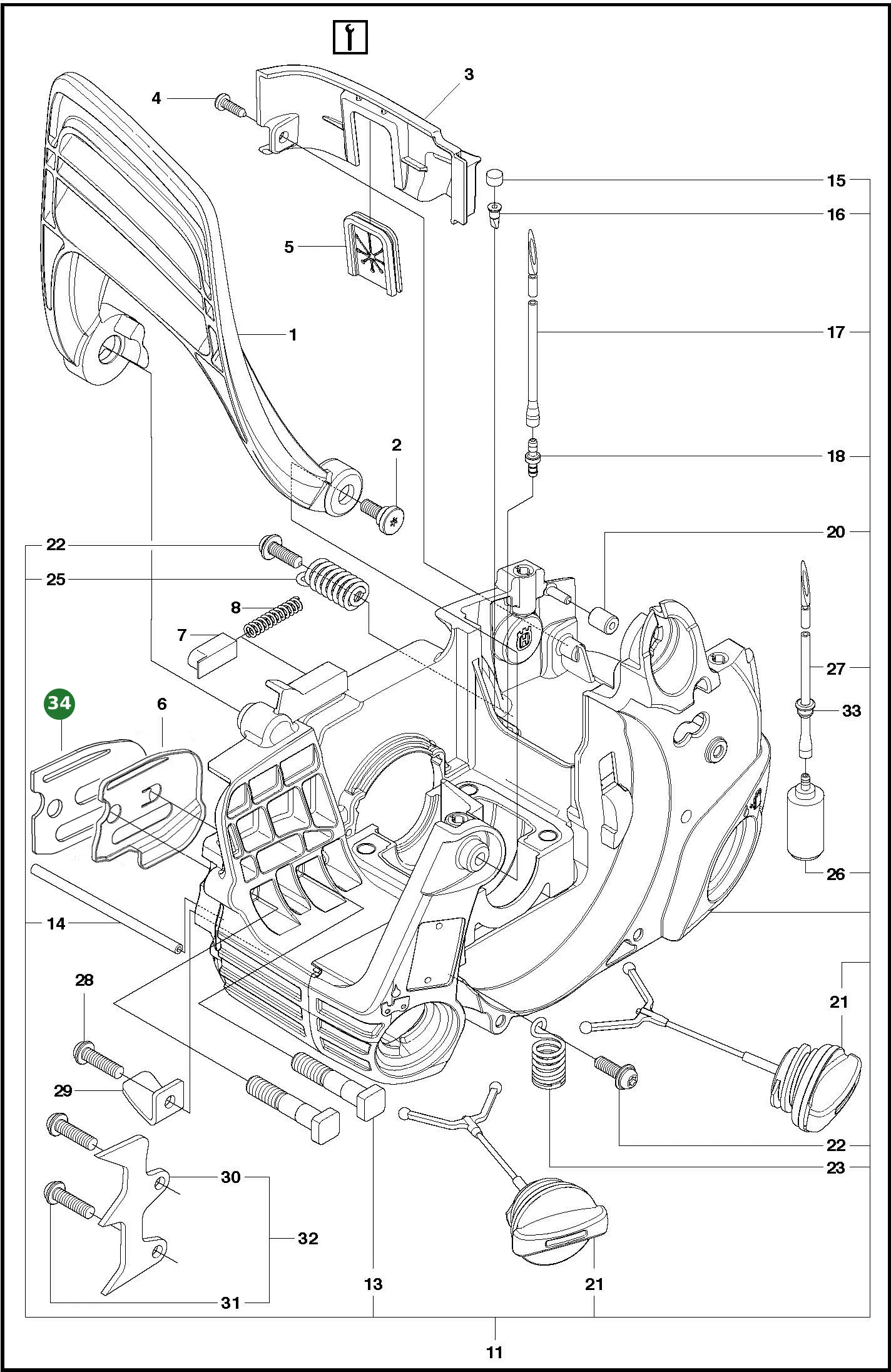

Nr.	Menge		Artikel
	1		Schutz (596919001)
	1		Lochplatte – Boss Schraube Handguard (545127301)
	1		Hinterrad / Kraftstofftank Und Handgriff (545061201)
	1		Schraube (545227101)
	1		Dichtscheibe (545075401)
	1		Plate Bar / Schiene (545071401)
	1		Cap, Spring Handguard (545071301)
	1		Feder. Handschutz-rahmenposition (545071201)
	1		Rahmen (587026804)
	2		Bolzen (529310302)
	1		Schlauch (545033501)
	1		Stopfen (530029868)
	1		Reglerventil (530026119)
	1		Kraftstoffschlauch (530069216)
	1		Nippel – Kraftstoffleitung Bestandteil (530023877)
	1		Isolator (545061901)
	2		Tankdeckel Kpl. (544111201)
	2		Schraube (530015906)
	1		Isolator (545033801)
	1		Feder (545063101) (545063101)
	1		Kraftstofffilter (577167201)
	1		Kraftstoffschlauch (580727101)
	1		Schraube (530015814)
	1		Kettenfänger (530029850)
	1		Felling Dog (530014381)
	2		Schraube (530016439)
	1		Felling Dog (530014381)
	1		Lager / Gleitlager (503735801)

Nr.	Menge		Artikel
	1		Kupplung (599588601)
	1		Scheibe (530015611)
	1		Kupplungstrommel (530048132) .325 7-tooth
	1		Kupplungstrommel Kpl. / Kupplung Und Ölpumpe (530047061) 3/8 6-Tooth
	1		Scheibe (530015907) From 20080100001 up to 20144000000
	1		Scheibe (579621501) From 20144000001
	1		Staubdichtung (525318401) From 20101400001
	1		Getriebe (530037820)
	1		Ölpumpe Komplett (581063901) From 20144000001
	1		Schraube (545227101) From 20101400001 up to 20144000000
	2		Schraube (545227101) From 20080100001 up to 20101400000, from 20144000001
	1		Block-öl (545227501) From 20091400001
	1		Block-öl (545227501) From 20080100001 up to 20091400000
	1		Knierohr (530049477)
	1		Dichtung (545069401)
	1		Netz (530056533)
	1		Pick Up-assembly Oil Tank / Pick Ups Assy Oil Tank (545069501) From 20080100001 up to 20144000000

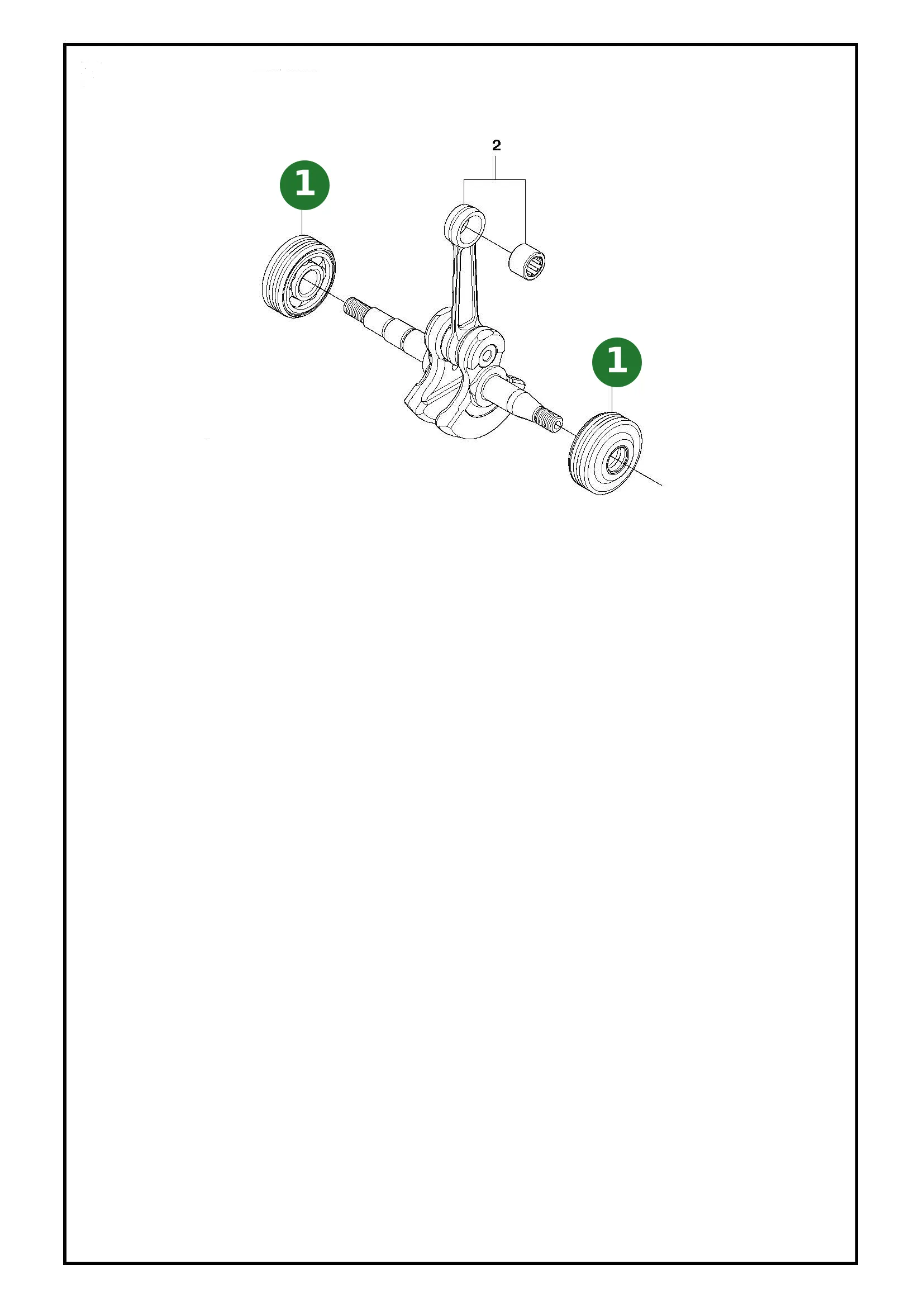

Nr.	Menge		Artikel
	2		Lager, Lagerdeckel Und Dichtungseinheit (530056363) From 20080100001 up to 20101400000
	2		Lager- Und Sekundärdichtungseinheit (576243901) From 20101400001
	1		Kurbelwelle (580302601)

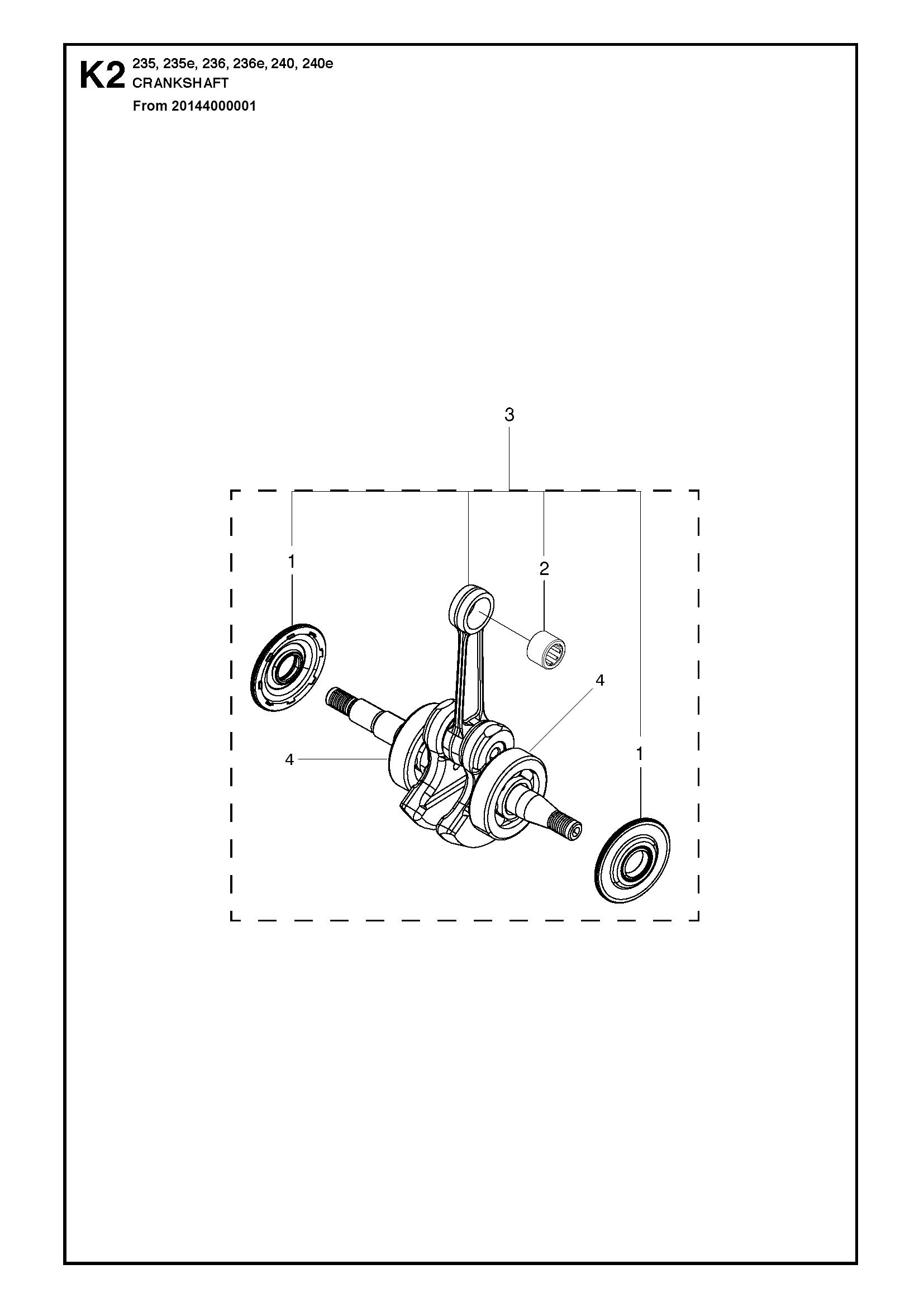

Nr.	Menge		Artikel
	2		Dichtung (581608001)
	1		Kurbelwelle (580302601)
	1		Satz (577830802) CRANKSHAFT W / HARDMOUNT BEARINGS
	1		Lager (585621401)

Nr.	Menge		Artikel
	1		Mutter (574266401)
	1		Exhaust Plate (545076901)
	1		Netz (545167401)
	2		Bolzen / Schraube (530016338)
	1		Muffler Assy / Muffler (586094301)
	1		Schalldämpferdichtung (530054884)
	1		Muffler Back Plate (545066901)
	1		Satz (545008027)
	1		Muffler Kit Complete Schalldämpfer Für Husqvarna Motorsägen (545180843)

Nr.	Menge		Artikel
	1		HANDGUARD (545066701)

Nr.	Menge		Artikel
	1		Vergaser Mit Luftfilter (586936202)
	1		Satz (578862301)
	1		Luftfilter (vergaser Und Luftfiltergehäuse) (575493401)
	1		Luftfilter (545061801)
	1		Platte (545151801)
	2		Mutter (530016101)
	1		Isolator (545061901)
	1		Schaltstabsatz/schaltfeder Für Vergaser (545063401)
	1		Schalterhebel Switch Lever (545061701)
	1		Choke-schieber/choke-knopf (545061601)
	1		Carb-adaptor-dichtung (545061501)
	1		Ansaugrohr (577636501)
	2		Stützhülse/stützhülse, Vergaser (545033701)
	4		Carb Adaptor Schraube Sägeeinheit (545158301)
	1		Schraube (530016080)
	1		Top-stud-carburator/vergaser-teil (545074901)
	1		Dichtungsset (545081892)
	1		Schraube (530016349)

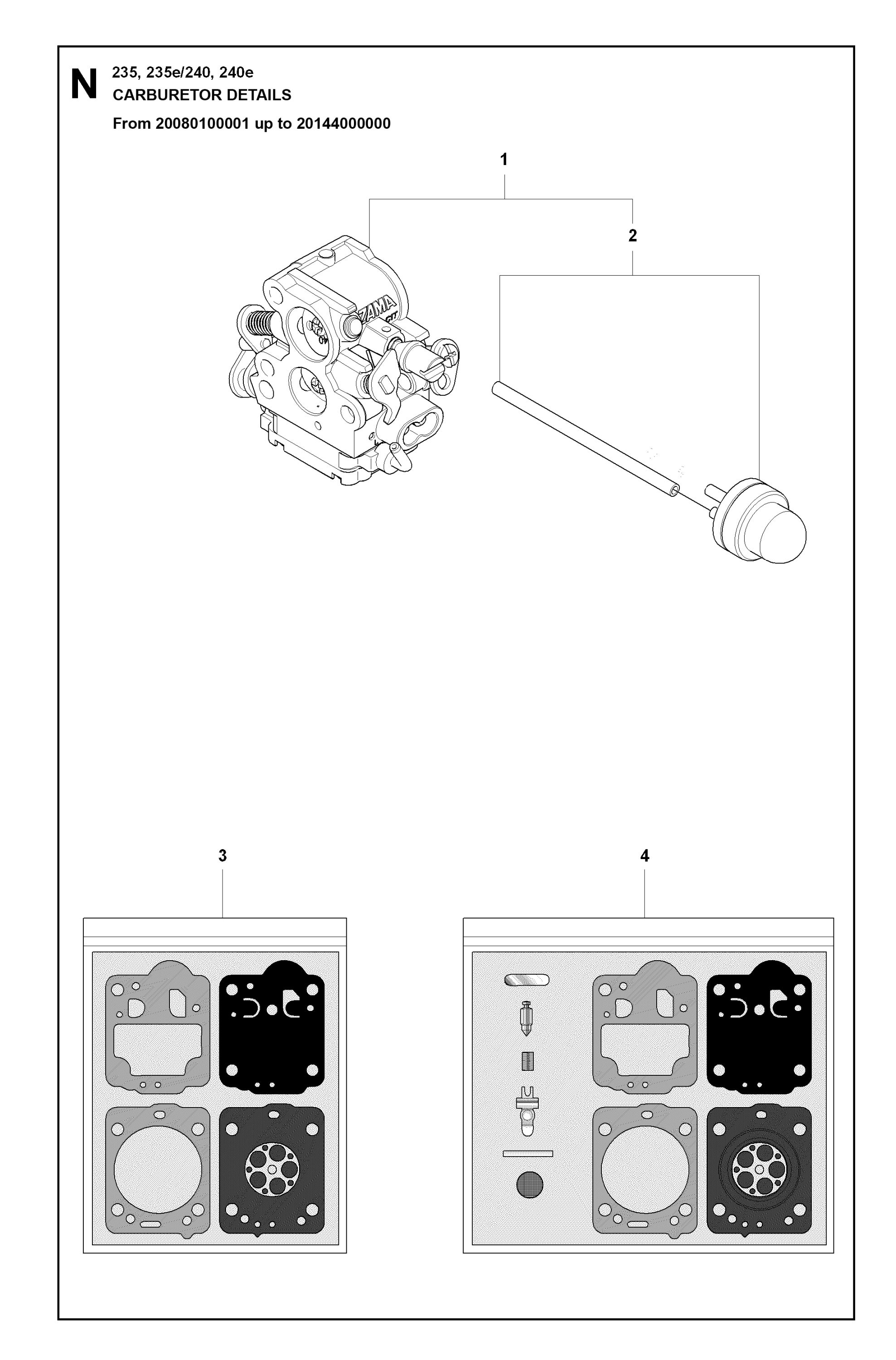

Nr.	Menge		Artikel
	1		Vergaser Mit Luftfilter (586936202)
	1		Purge-kit Und Vergaser- Bzw. Luftfilter-komponenten (545008030)
	1		Dichtungssatz (545008031)
	1		Vergaserteile Und Schalldämpfer – Carburettor Kit (545008032)

Nr.	Menge		Artikel
	1		Vergaser Mit Luftfilter (586936202)
	1		Purge-kit Und Vergaser- Bzw. Luftfilter-komponenten (545008030)
	1		Satz (587609701)

Nr.	Menge		Artikel
	1		Schlüssel (587417201) From 20080100001 up to 20144000000
	1		Schlüssel (587465401) From 20144000001

Nr.	Menge		Artikel
	1		Schwungrad (575635502)
	1		Scheibe Bzw. Waschscheibe (530015127)
	1		Mutter Hex M8-1 Rechtsgewinde (530016134)
	1		Modul (575803502)
	2		Schraube (545121901)
	1		Assy- Wire Harness (545079901)

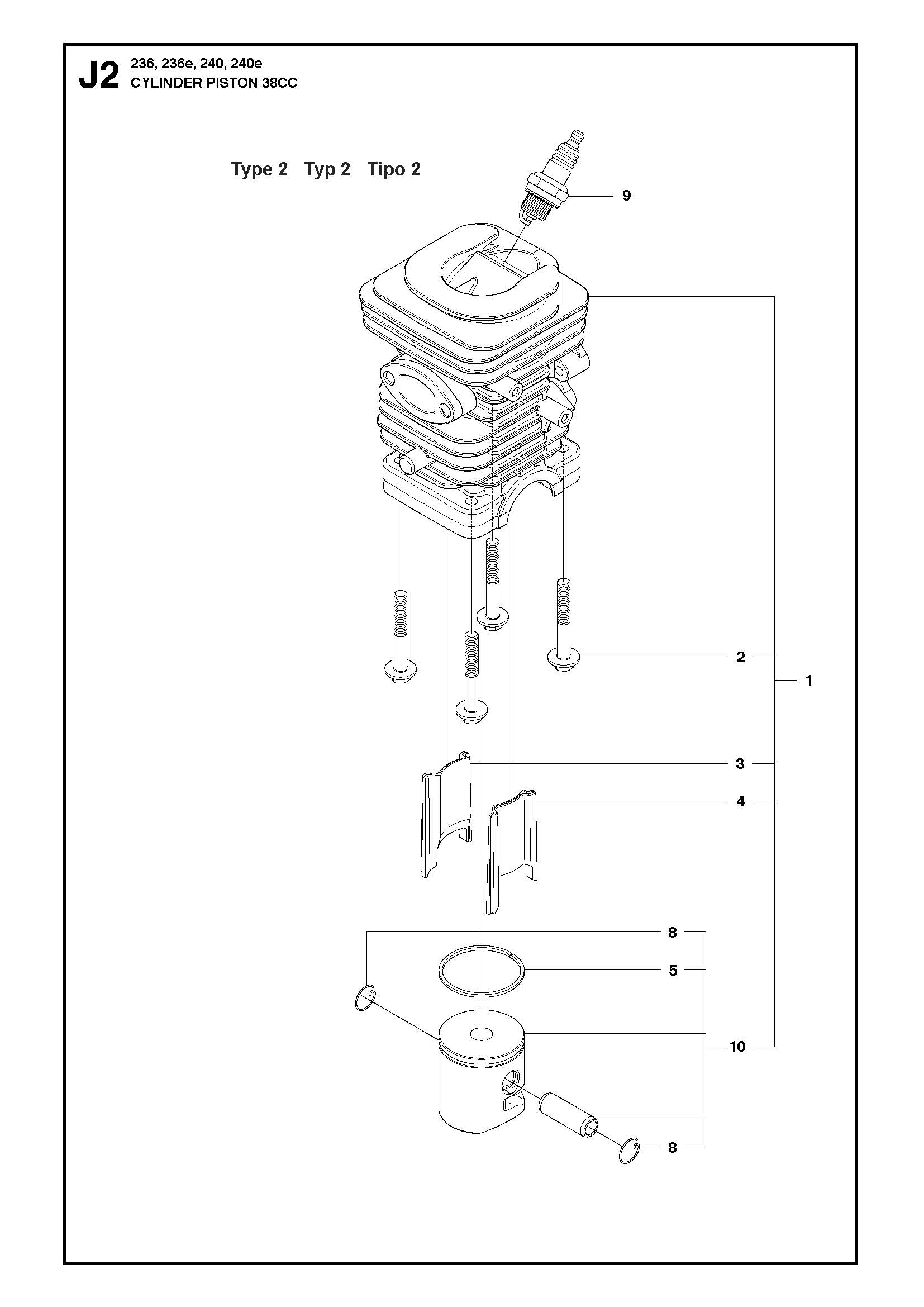

Nr.	Menge		Artikel
	1		Satz Für Motorkomponenten: Kolben, Zylinder Und Abdeckungen (577831102) From 20144000001. Not for US
	1		Satz Colben Und Zylinder (577831101) From 20080100001 up to 20144000000
	4		Bolzen (545081501)
	1		Einsatz (574190901)
	1		Einsatz (574190801)
	1		Kolbenring (530012608) From 20080100001 up to 20144000000
	1		Kolbenring (585040601) From 20144000001
	2		Klemmring (530015697)
	1		Zündkerze - Motorsägen (503235108)
	1		Satz (577831302)

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Sechskantmutter (503220001) HEXAGON NUT FLANGE M8 St Zn/Fe
	Luftfilter (545061801) Felt/Non-woven air filter
	Kettenfänger (530029850) CHAIN CATCHER 36/41
	Kraftstofffilter (530095646) Fuel Filter
	Kraftstofffilter (577167201) ASSY FUEL PICKUP PRE FLUSHED
	Feder (545063101) (545063101) SPRING REAR ISOLATOR
	Zündkerze - Motorsägen (503235108) Spark Plug RCJ7Y
	Kupplungstrommel (530048132) Clutch drum spur 0.325 - 7T
	Kraftstofffilter / Hydraulikpumpenmotor (530095601) FUEL FILTER 30 pcs 530095646
	Kupplungstrommel Kpl. / Kupplung Und Ölpumpe (530047061) Clutch drum assy spur 3/8'' - 6T
	Purge-kit Und Vergaser- Bzw. Luftfilter-komponenten (545008030) PURGE & LINE ASSY
	Service Kit (597919701) Maintenance kit with spark plug, air filter and fuel filter
	Zündkerze (spark Plug) – Universal (577484001) Zündkerze HQT-1
	Isolator - Frontisolator Für Motorsägen (235, 235e, 240e) (545033901) ISOLATOR Asu FRONT iSOLATOR chain saws 235 235E 240E
	Federkassette Kpl. (545008013) SPRING CASSETTE ASSY
	Dichtungsset (545081892) GASKET KIT
	Dichtungssatz (545008031) GASKET KIT Carb GND-83
	Ölpumpe Komplett (581063901) OIL PUMP ASSY
	Isolator (545033801) ISOLATOR ASS Y FRONT

Zubehör

	Artikel beschreibung
	Sn 3/8 Mini (501959252) Kleine Schienenbefestigung 14", 36 cm, 3/8" MINI SN
	Sn 3/8 Mini (501959256) 16" 3/8" MINI Kleine Schienenaufnahme

Dokumente

Für Husqvarna 240 e-series stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.

Bedienungsanleitungen

Bedienungsanleitung (PDF) für Husqvarna Motorsägen 240 e-series – Inbetriebnahme, Einstellungen, Wartung und Sicherheit.

Husqvarna 235e 236e 240e Triobrake 2011-05

Wählen Sie die passende Version nach Modelljahr oder Produktnummer; Inhalte können je nach Variante abweichen.

Benötigen Sie Ersatzteile?

Finden Sie mit unserem Husqvarna Teilefinder schnell und unkompliziert das passende Ersatzteil für Ihr Husqvarna Gerät. Durchstöbern Sie die Explosionszeichnungen Ihres Modells und bestellen Sie die benötigten Komponenten mühelos.

Zum Ersatzteilkatalog
