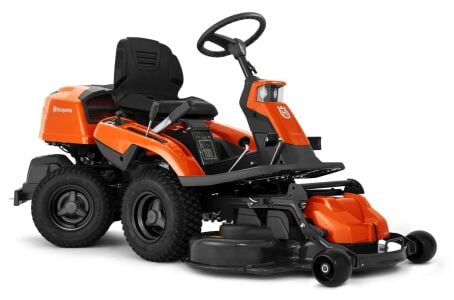

Husqvarna R 216TC AWD Limited Edition | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell R 216TC AWD Limited Edition von Husqvarna. Wähle die passenden Teile direkt in den Explosionszeichnungen aus.

Ersatzteilkatalog für Husqvarna R 216TC AWD Limited Edition (Explosionszeichnung)

Nr.	Menge		Artikel
	1		Querbalken Front/querbalken (544220701) Front
	1		Querbalken (584952001) Rear
	8		Lager (halb) / Halbes Kugellager (506869601)
	2		Verstärkungsplatte (506813801)
	1		Halter (578856101)
	8		Schraube Ehhm Iso 4014 M8x50/22 8.8 Zpb (725246151) M8x50
	10		Sicherungsmutter M8 (732211801) M8
	1		Parallelstange (544226901)
	1		Parallelstange (544451401)
	1		Gestänge – Verstellstangen/adjustment Rod Parallel (544451501)
	1		Muttern/v-gewinde-mutter Mit Flansch (506897601)
	1		Sechskantmutter Iso 4032 M10 (731232001) M10
	1		Schneidwerkrahmen (578177801)
	1		Sicherungsstift/locking Pin Für Deckbefestigung (544213901)
	1		Feder (506533101) (544214101)
	1		Federring (735311320)
	4		Schraube Ehhfm Collar M8x23 8.8 Zpb (506597401) M8x23
	4		Sicherungsmutter M8 (732211801) M8
	2		Radkpl. / Radkpl. Mit Lager / Wheel Assy (506963001)
	4		Scheibe / Unterlegscheibe (535464101)
	2		Sicherungsring Circlip Sga 15x1 (735311700)
	1		Riemenspanner Kpl. (597524501)
	1		Feder (599661201)
	1		Rohr Lagerung (506992001)
	1		Schraube Ehhm Iso 4014 M 8 X 60 (725246351) M8x60
	1		Scheibe / Wascher Srkb 8,4/25x2 (734116441) SRKB 8.4x25x2
	2		Schraube Hals M8x23,5 8.8 Zpb (544362401) M8x23.5
	1		Schnappverschluss (588462803)
	1		Riemenscheibe Mit Lager Und Lagerung (597509001)
	2		Kugellager Einreihig / Einreihiges Balllager (738210204)

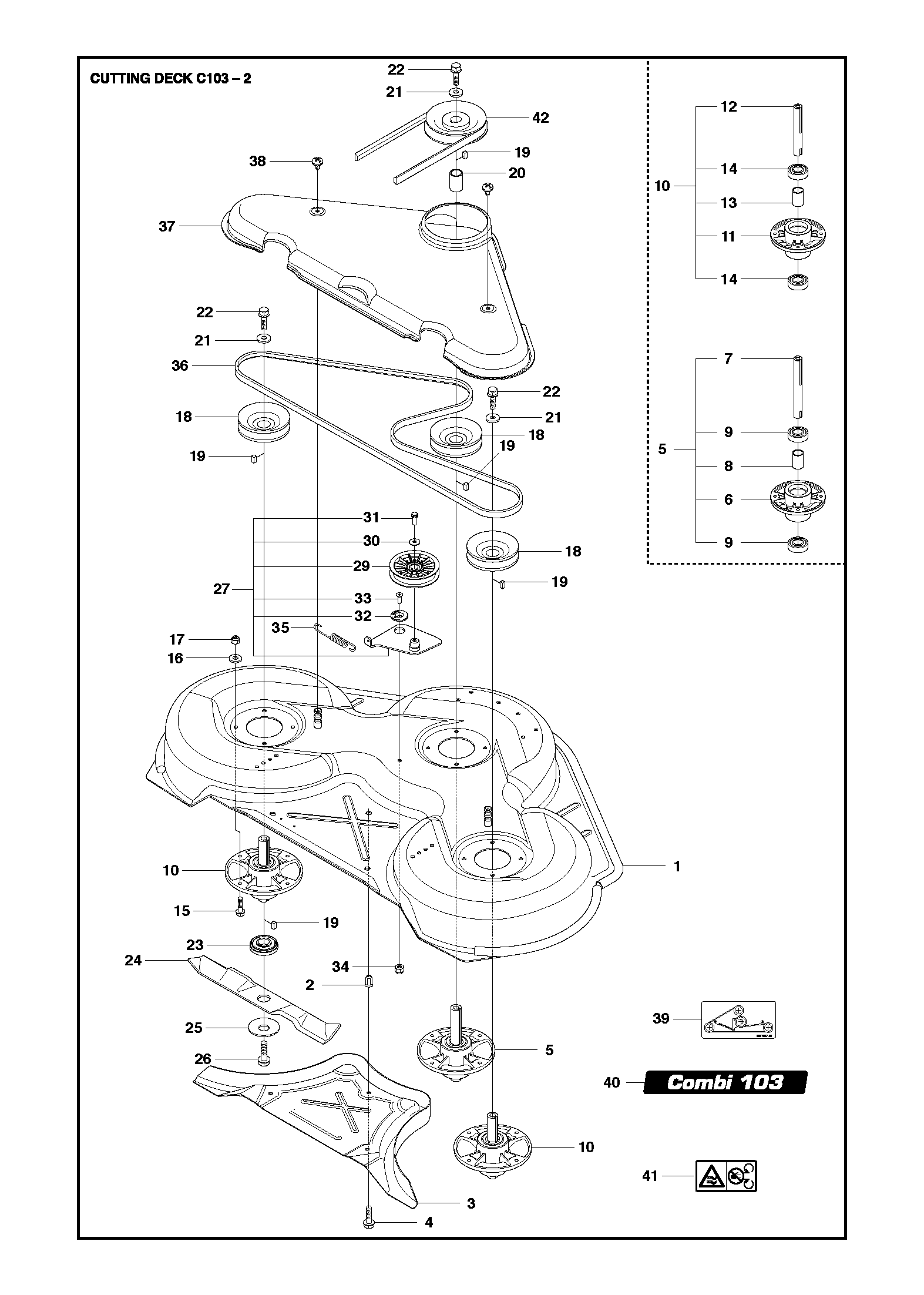

Nr.	Menge		Artikel
	1		Gehäuse (504569805)
	3		Blindnietmutter M8x16,5 (506916201)
	1		Stopfen/plug C103 (544449201)
	3		Schraube Ehhfm M8x20 8.8 Zpb (506570104) M8x20
	1		Klingengehaeuse Kpl. 576384103 (576384103)
	1		Lagergehäuse (576384201)
	1		Welle (576384303)
	1		Abstandshülse Für Aufsitzrasenmäher (576384401)
	2		Kugellager Einreihig / Ball-lager Einreihig (738230434)
	2		Klingengehaeuse Kpl. 576384102 (576384102)
	1		Lagergehäuse (576384201)
	1		Welle (576384302)
	1		Abstandshülse Für Aufsitzrasenmäher (576384401)
	2		Kugellager Einreihig / Ball-lager Einreihig (738230434)
	12		Schraube Rsqm M8x25 8.8 Zn/fe (535423801) M8x25
	12		Waschscheibe Brb 8,4x17 (734116401) BRB 8.4x17
	12		Sicherungsmutter M8 (732211801) M8
	3		Riemenscheibe Spa Dp90 (506922101)
	7		Flachkeil 6x6x14 (506533501)
	1		Abstandshülse (544068003)
	3		Scheibe / Wascher Iso 7093 10,5x30x2,5 (734117441) 10.5x30x2.5
	3		Schraube M10x45 Ehhm (544114101) M10x45
	3		Adapter Klinge (535504202)
	3		Klinge 504188210 (504188210) Spare parts blade
	3		Platte – Messerscheiben-/klingenplatte (588145601)
	3		Schraube M10x45 Ehhm (544114101) M10x45
	1		Riemenspanner Kpl. (586964001)
	1		Riemenscheibe Mit Lager 112,5 (506532701) For 967150601, 966757001
	1		Riemenspannrolle (581864601) For 967291101, 967291101, 967291102, 967846702, 967152301
	1		Scheibe / Wascher Srkb 8,4/25x2 (734116441) SRKB 8.4x25x2
	1		Schraube M8x16 St Zpb (506558302) M8x16
	1		Scheibe/ Wascher (586496701)
	1		Schraube Ihcsfm M8x25 8.8 Zpb (725645301) M8x25
	2		Sicherungsmutter M8 (732211801) M8
	1		Feder (506533101) (506533101)
	1		Riemen (589530601)
	1		Riemenabdeckung C103 Husqvarna-grau (544096103) For 967291102, 967291101, 967291101, 967150601, 966757001
	1		Riemenabdeckung C103 Husqvarna-grau (585070704) For 967152301
	2		Schraube Mit Uw-unterlegscheibe M6x14,5 (544400501) M6x19
	1		Etikett Belt-routing/ Gurtungsweg (506789701) Belt routing
	1		Etikett, C103 (544238103) Combi 103
	1		Aufkleber Warnung Schneidevorrichtung (574510001) Warning
	1		Riemenscheibe Spa Dp112 (506778601)

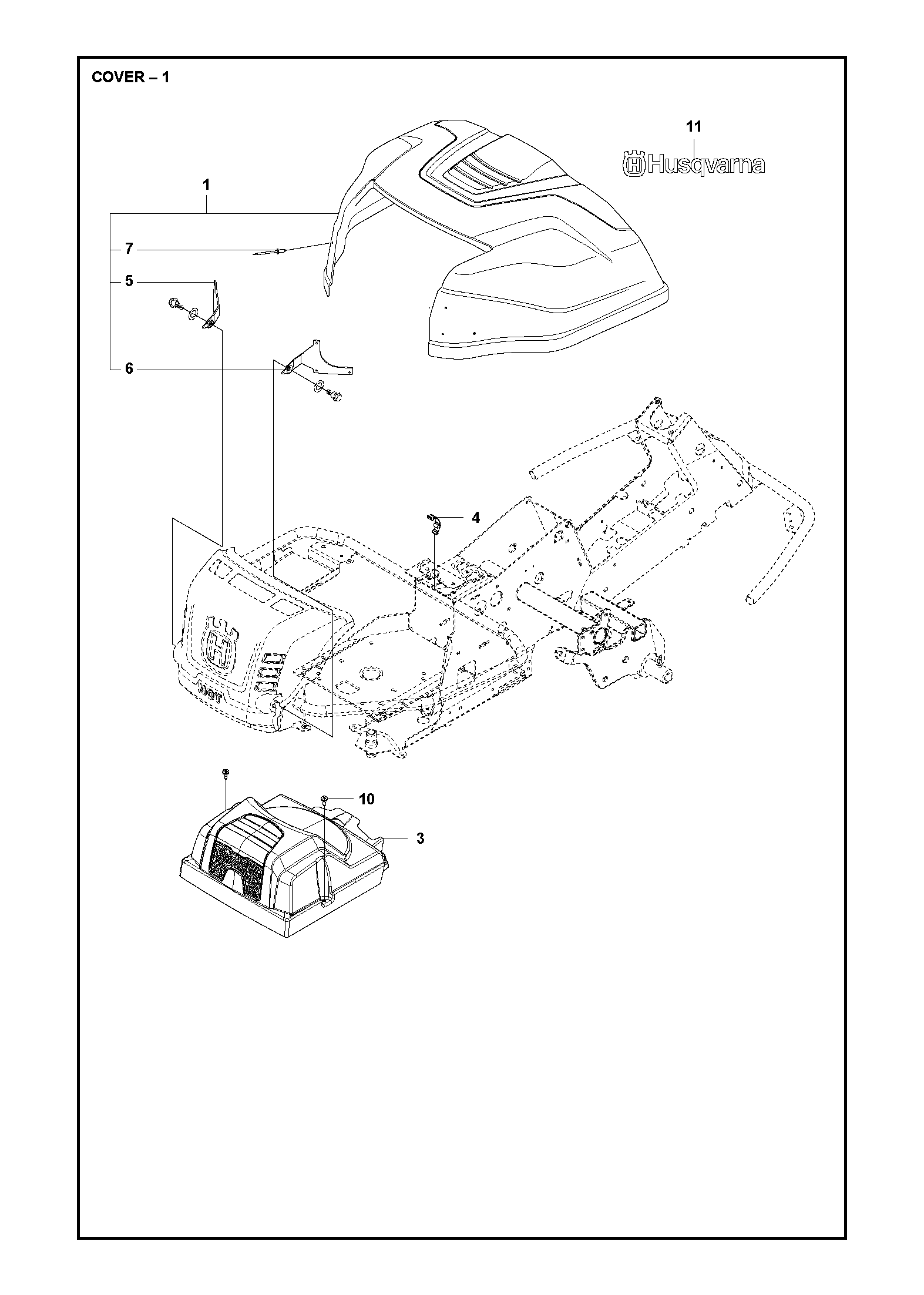

Nr.	Menge		Artikel
	1		Motorhaube Kpl. (577614903)
	1		Getriebe-deckel (578261304)
	1		Schnappverschluss (588462803)
	1		Scharnier (578116501) Left
	1		Scharnier (578116502) Right
	6		Niete 4x15,7 Almg (722795402)
	1		Schraube Mit Uw-unterlegscheibe M6x14,5 (544400501) M6x19

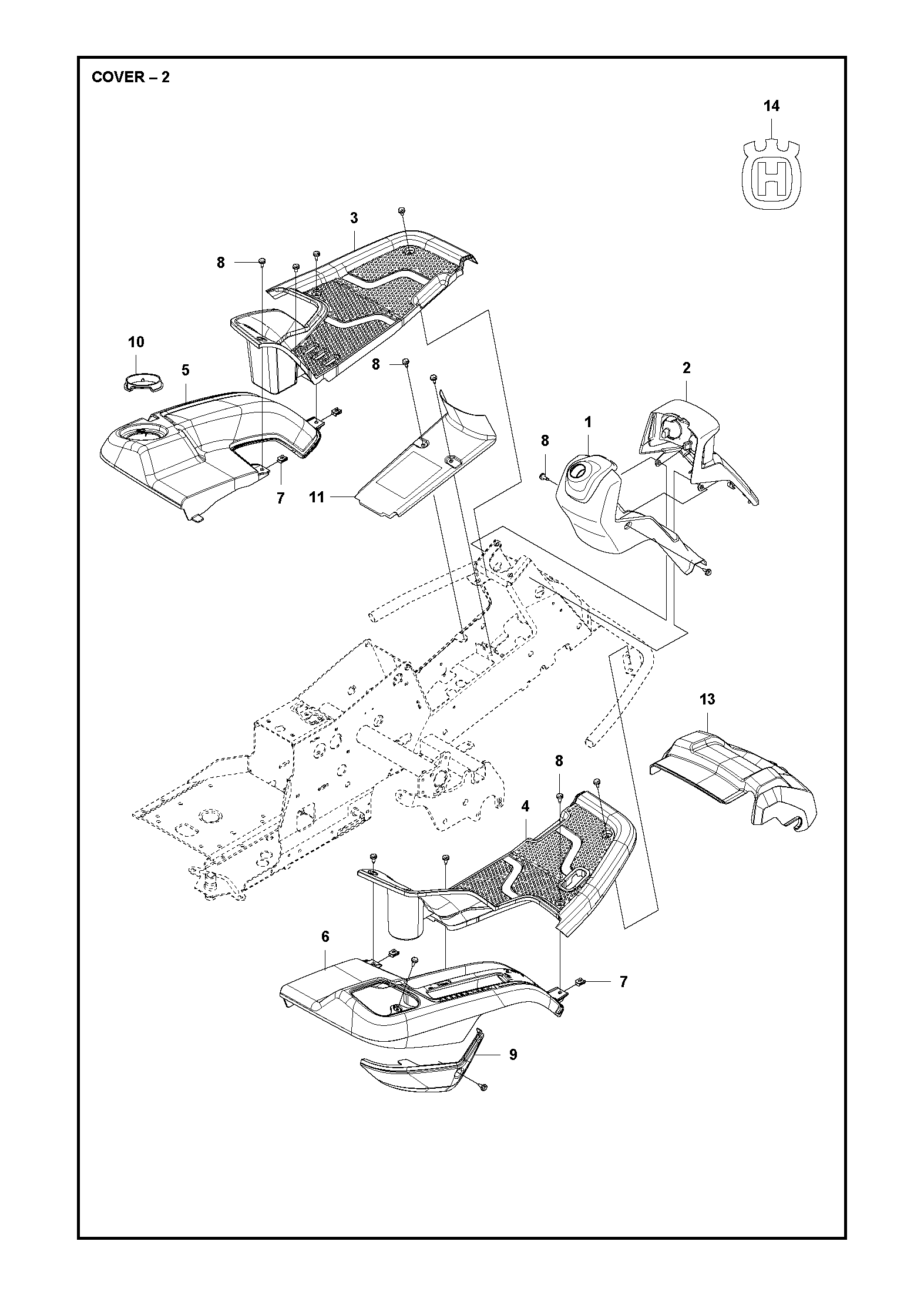

Nr.	Menge		Artikel
	1		Abdeckung (577704101) Steering lower
	1		Abdeckung Des Lenksystems Oben (590964201) Steering top with headlight
	1		Abdeckung (577729301) Foot plate left
	1		Abdeckung (577729401) Foot plate right
	1		Abdeckung (577729501) Left
	1		Abdeckung (577729601) Right
	4		Federmutter (535429101) M6
	14		Schraube Mit Uw-unterlegscheibe M6x14,5 (544400501) M6x19
	1		Kontrollabdeckung (577737501)
	1		Sicherungsmutter (577764501)
	1		Abdeckung (599145201)
	1		Aggregatabdeckung Für Aufsitzrasenmäher – Schnittdeckenumhüllung (husqvarna-orange) (578776301) Cutting deck
	1		Aufkleber Dekal Krone 70mm (576973401) Husqvarna logo front

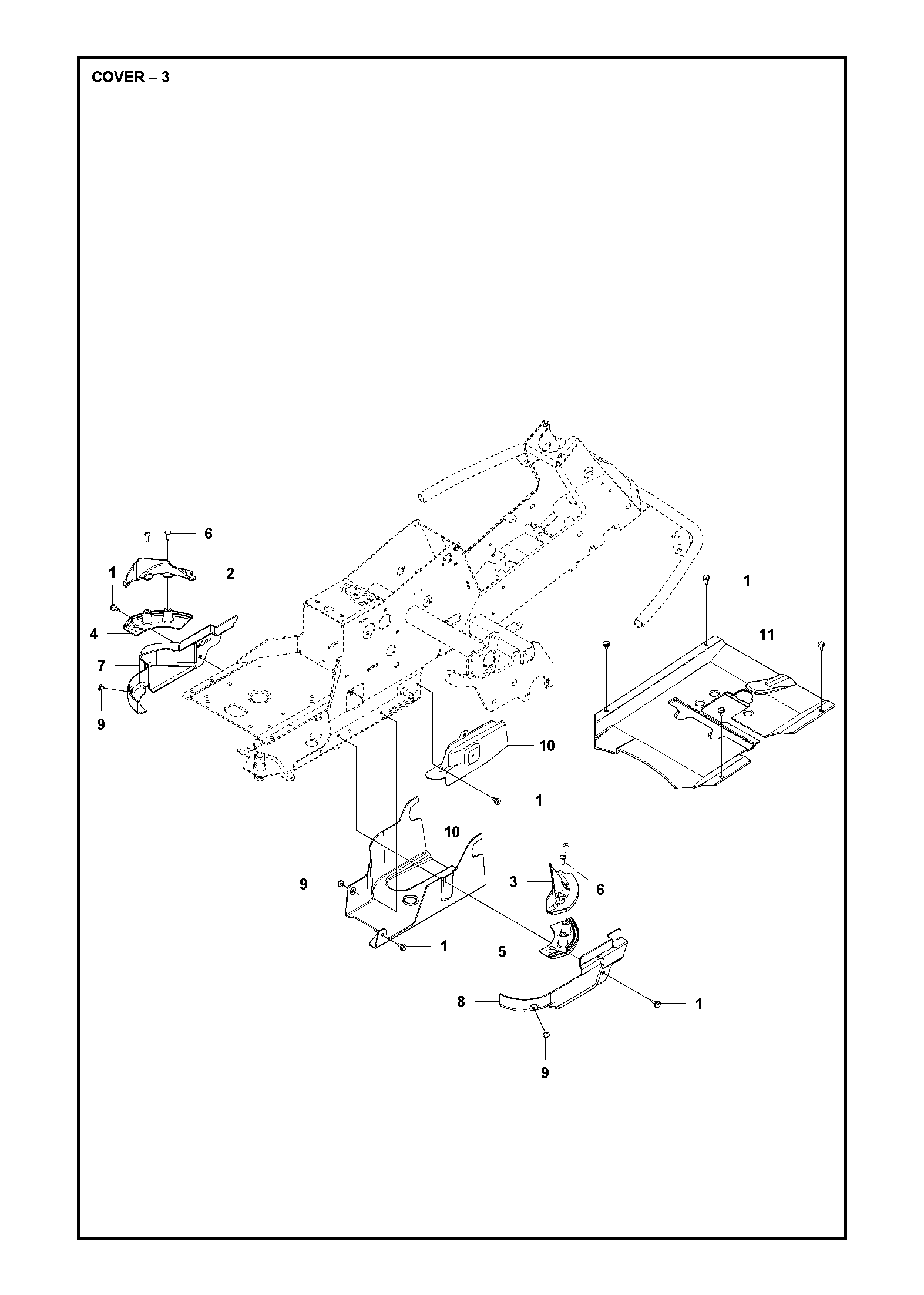

Nr.	Menge		Artikel
	8		Schraube Mit Uw-unterlegscheibe M6x14,5 (544400501) M6x19
	1		Riemenabdeckung (510222501) Left
	1		Riemenabdeckung (510222502) Right
	1		Riemenabdeckung (510222701) Left
	1		Riemenabdeckung (510222702) Right
	4		Schraube Ihpanm M6x20 4.6 Zp-bc (535425802) M6x20
	1		Riemenabdeckung (510222303) Left
	1		Riemenabdeckung (510222401) Right
	2		Schraube (522557301) M6x8
	1		Riemenabdeckung Zentrale Gürtelabdeckung Mitte Riemenschlitz (516018801) Middle pulley
	1		Riemenabdeckung (510436203)

Nr.	Menge		Artikel

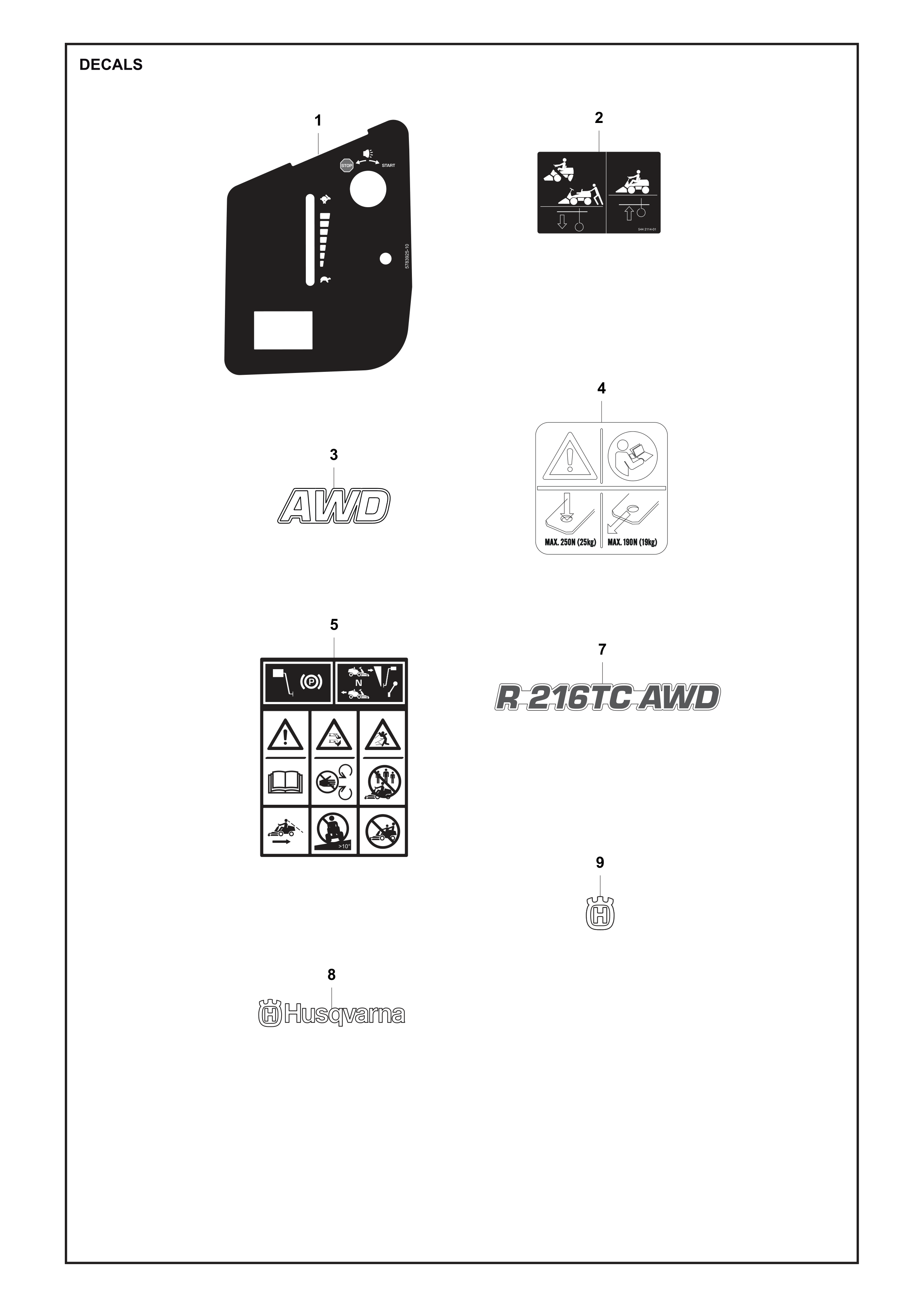

	1		Aufkleber (578392510) Control panel
	2		Etikett / Aufkleber (544211401) Bypass
	1		Aufkleber Und Abdeckung (hinten) Für Aufsitzrasenmäher (579091501) AWD
	1		Aufkleber / Abdeckung, Hinten (546284002) Towing
	1		Etikett/aufkleber Für Antrieb – Parkbremsvorrichtung (582570001) Start/Warning
	2		Aufkleber (578364523) Model
	2		Aufkleber/dekal Für Husqvarna (577062001) Husqvarna logo engine hood
	1		Aufkleber Dekal Krone 70mm (576973401) Husqvarna logo steering cover

Nr.	Menge		Artikel
	1		Stütze (578033101)
	4		Schraube M6x12 8.8 Zpb – Ehhfm (535475212) M6x12
	1		Drosselregelung (578023501)
	1		Kabel Throttle/choke L=1310 (544301712) Throttle/Choke
	1		Knopf – Knob(e) Grau/grey (506889101)

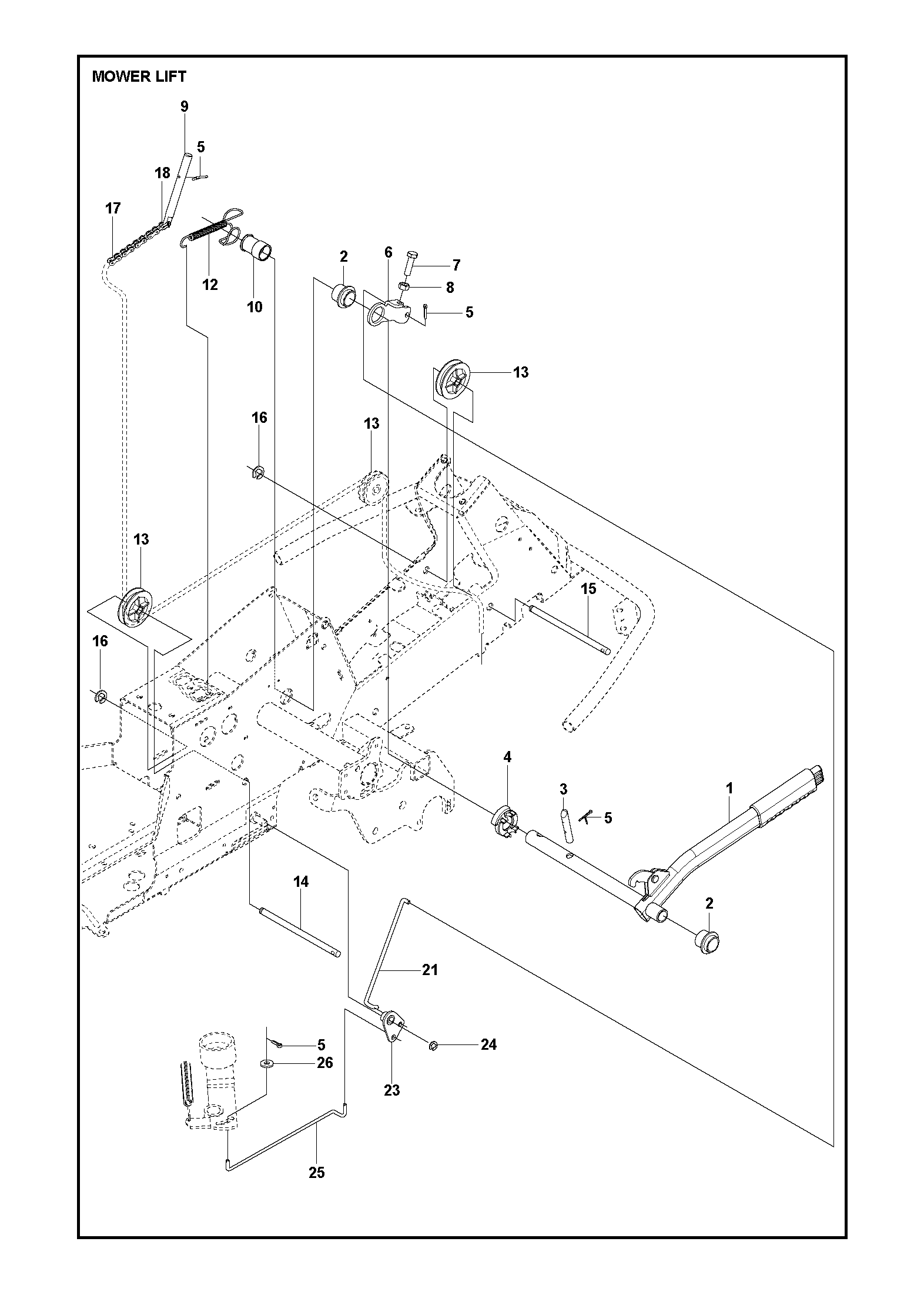

Nr.	Menge		Artikel
	1		Halter/halterung (535406001)
	1		Halter (582244601)
	2		Lager Und Gleitringlager (506986102)
	1		Halter/halterung Hst-draht (544262101)
	1		Hakensystem / Haken (506889901)
	2		Schraube M10x25 8.8 Zpb Ehhm/iso-4014 (725249371) M10x25

Nr.	Menge		Artikel

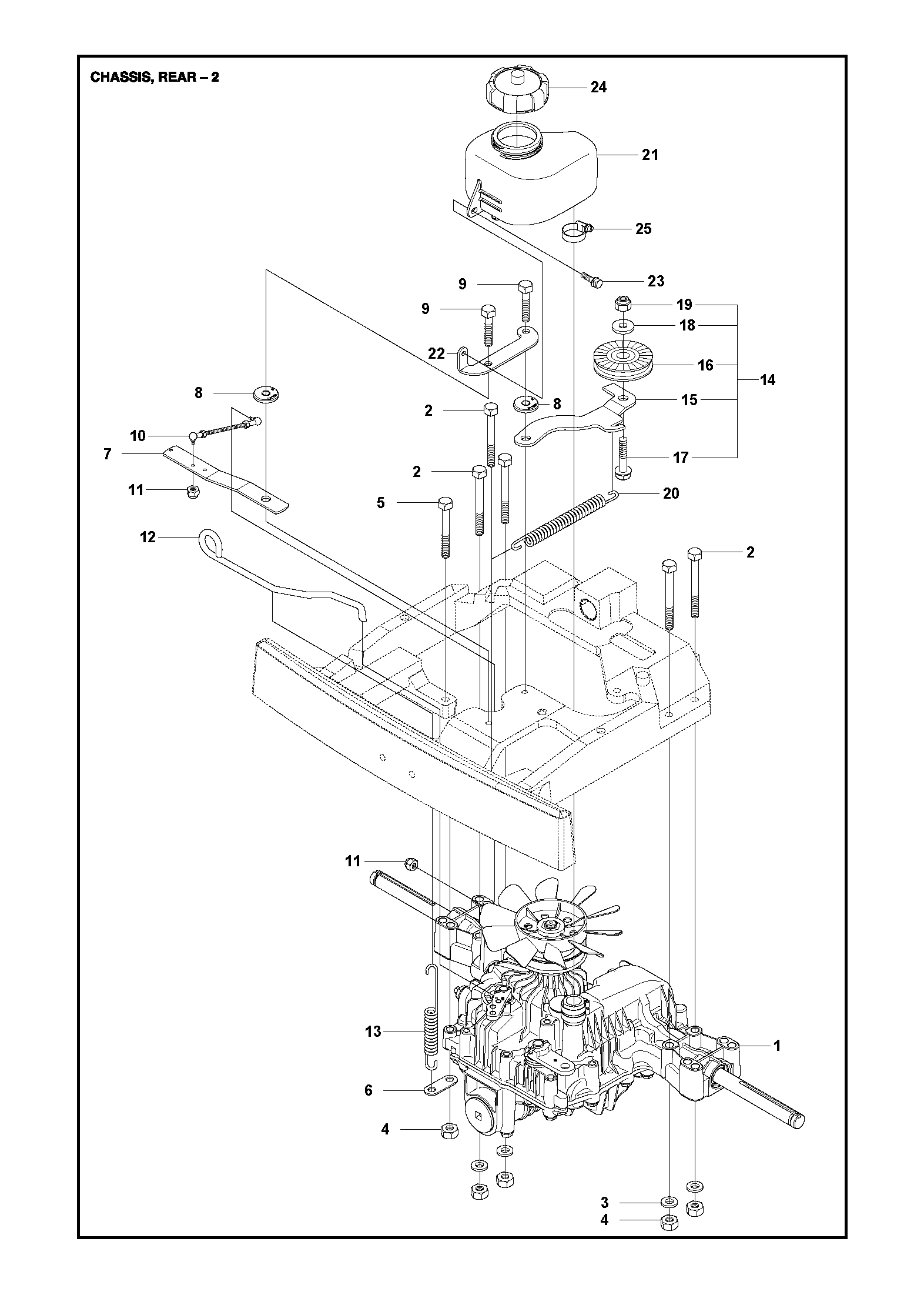

	1		Getriebe (590716801)
	5		Schraube Ehhm Iso 4014 M8x80 8.8 Zpb (725246751) M8x80
	4		Waschscheibe Brb 8,4x17 (734116401) BRB 8.4x17
	5		Sechskantmutter Iso 4032 M8 (731231801) M8
	1		Schraube Ehhm M8x40 8.8 Zpb (725245951) M8x40
	1		Schraube Ehhm Iso 4014 M8x55/22 8.8 Zpb (725246251) M8x55
	1		Gelenk (506599301)
	1		Hebel (579596801)
	1		Scheibe/wascher Ansats (506918702)
	2		Scheibe / Wascher Plastik-set (584288604)
	2		Schraube Ehhm M8x20 8.8 Zpb (725245171) M8x20
	1		Gestänge (506987501)
	2		Sicherungsmutter M5 (732211401) M5
	1		Frikopplingsstange / Frikopplingstange (506988201)
	1		Feder (506834301)
	1		Riemenspanner Kpl. (506988401)
	1		Riemenspanner (588740401)
	1		Riemenscheibe / Riemenspannradbaugruppe (506946901) (506946901)
	1		Schraube Iso 4017+2702 M8 X 30 (725245571) M8x30
	1		Scheibe / Wascher Srkb 8,4/25x2 (734116441) SRKB 8.4x25x2
	1		Sicherungsmutter M8 (732211801) M8
	1		Feder (594924101)

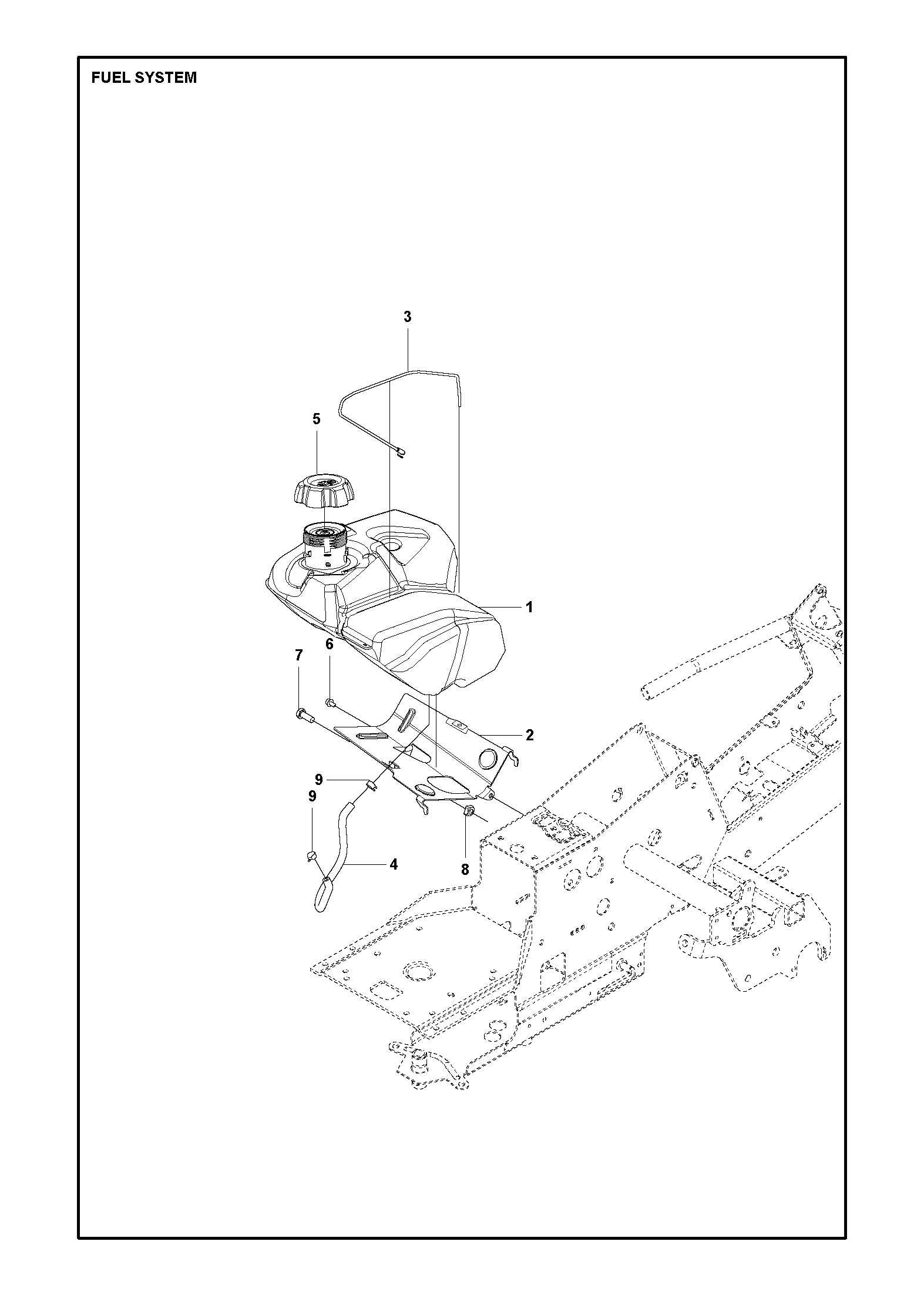

	1		Expansionsbehälter (544100102)
	1		Halter Tank (544121701)
	1		Schraube Ehhft Tt M6x10 Zpb (725236461) M6x10
	1		Tankdeckel-kpl. – Kraftstoffdeckel-sammelbaugruppe (506673301)
	1		Schlauchschelle (531406002)

Nr.	Menge		Artikel

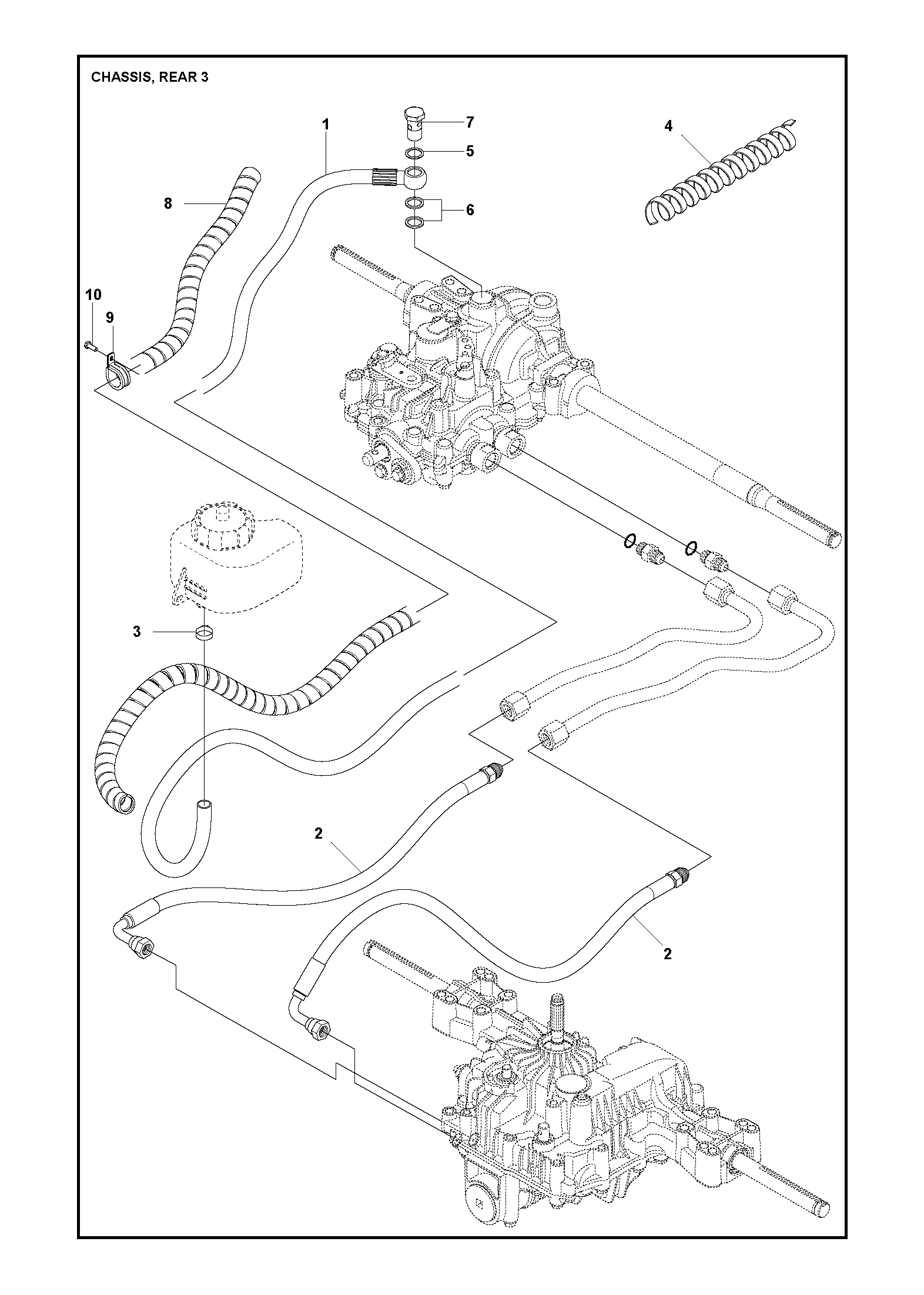

	1		Chassis Hinten (578295003)
	2		Hydraulikschlauch 1/2 300 Bar K574-vfmu (544456403)
	1		Schlauchschelle (531406001)
	1		Schlauchschutz (544026601)
	1		Dichtung Kupfer 27x21x1,5 (544010001)
	2		Dichtung 27x21x2,5 Kupfer (544010003)
	1		Rohrkupplung (544020501)
	1		Schlauchschutz (544026607)
	1		Schlauchschelle – Schlauchschelle Stahl-gummi Ø30mm (574531201)
	1		Schraube Ehhft Tt M6x16 Zpb (725236861) M6x16

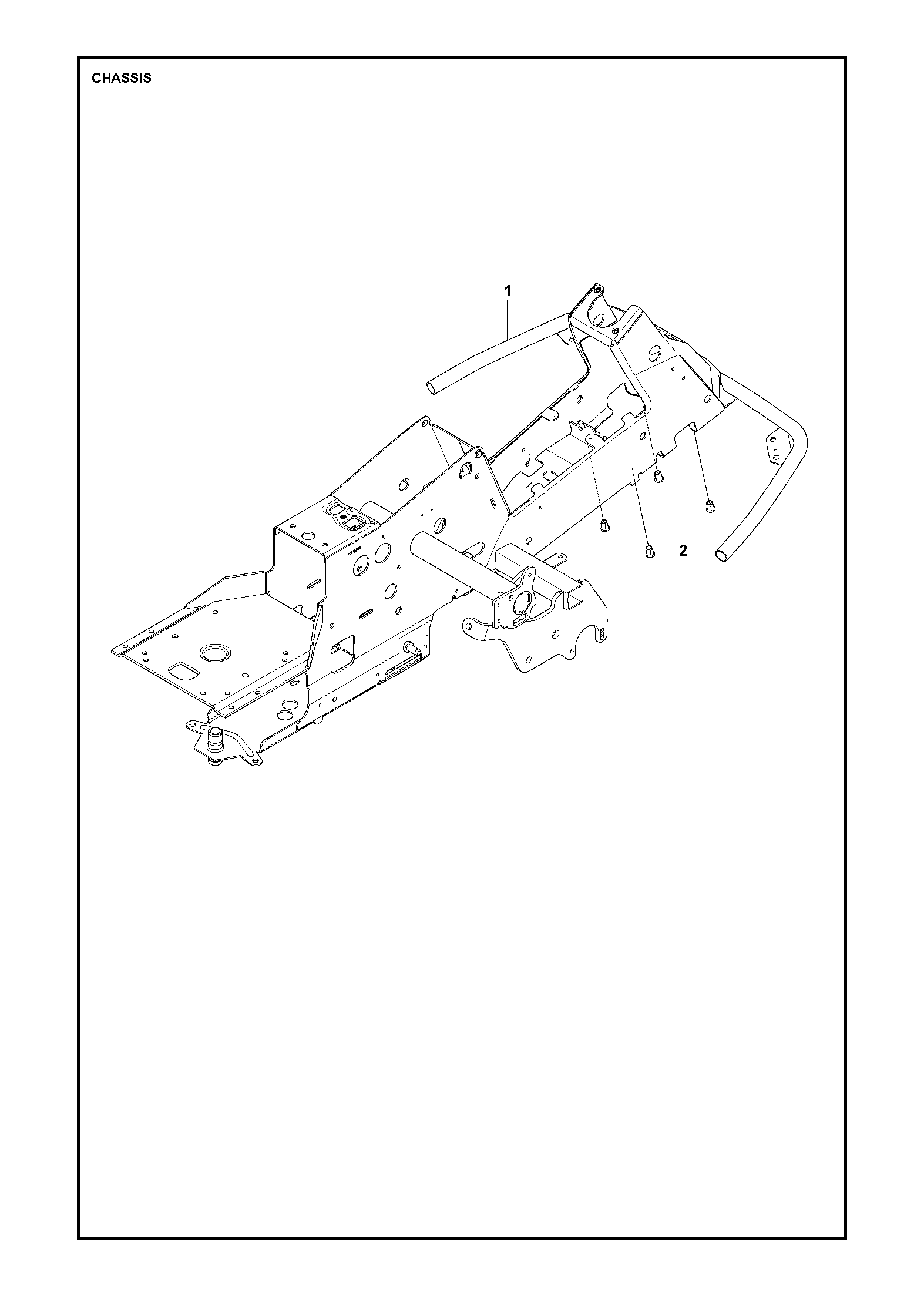

Nr.	Menge		Artikel
	1		Chassis Awd Grey (594700702)
	4		Blindnietmutter M8x16,5 (506916201)

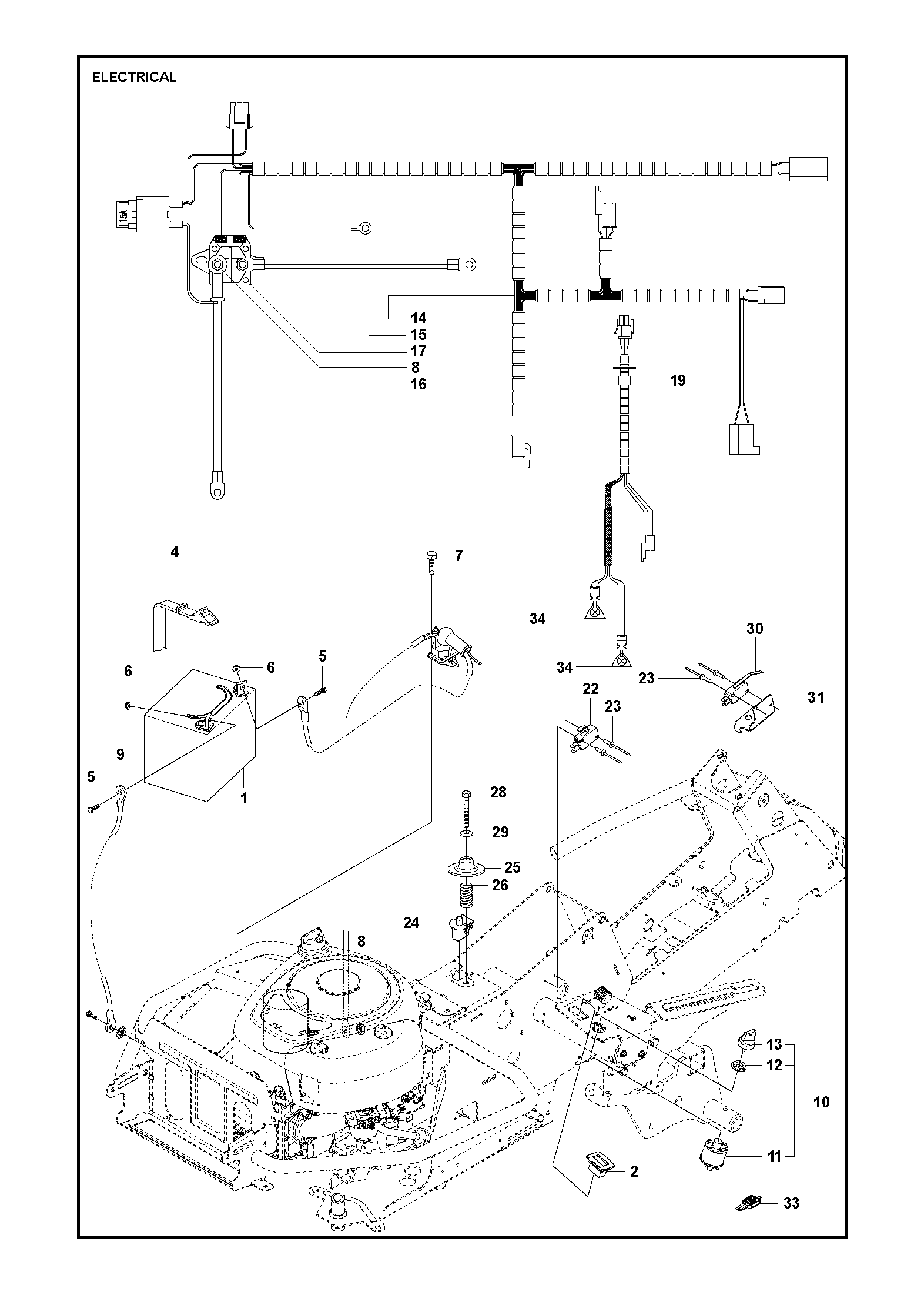

Nr.	Menge		Artikel
	1		Batterie (547853701) 12V 24Ah
	1		Stundenzähler Ohne Logo (587764302)
	1		Riemen (506836802)
	2		Schraube M6x20 Ehhm A2-70 Edelstahl Ss (522622101) M6x20
	2		Nut M6 (522624301) M6
	1		Schraube Ehhft Tt M6x10 Zpb (725236461) M6x10
	3		Muttern/nut 1/4 Unc 8 Zähne (506899801)
	1		Kabel Briggs & Stratton (576183801) Battery minus
	1		Zündschloss (4-pos, Beleuchtung) (579434301)
	1		Zündschloss (578261701)
	1		Nut (544442301)
	1		Schlüssel (544442401)
	1		Verkabelung – Hauptverkabelung Mit Beleuchtung (578338401) (578338401) Main
	1		Kabel (hinweis: Für Aufsitzrasenmäher – Elektrik/chassis) (576183901) Relay-cranking motor
	1		Kabel Batterie + (586223901) Battery plus
	1		Relä (544439801)
	1		Verkabelung – Pedalplatte Mit Lichten, Ipl (578328901) Pedal plate and head lights
	1		Schalter (574316101) Lifting lever
	4		Niete 3x16 Al/st Mfx 1031 (544440701)
	1		Schalter Sitz (506909601) Seat
	1		Federscheibe (506909701)
	1		Feder – Feder Für Aufsitzrasenmäher (schneidwerk/mähdeck) (544441201)
	1		Schraube Ehhm Iso 4014 M8x65/22 8.8 Zpb (725246451) M8x65
	1		Waschscheibe Brb 8,4x17 (734116401) BRB 8.7x17
	1		Schalter (574316101) Pedal brake
	1		Halterung Mikroschalter / Halter (544415701)
	1		Hebel – Sni Ppen- Und Leverage-öffner (hebel) Für Husqvarna Aufsitzmäher (586379401)
	2		Scheinwerferkit (582214201)

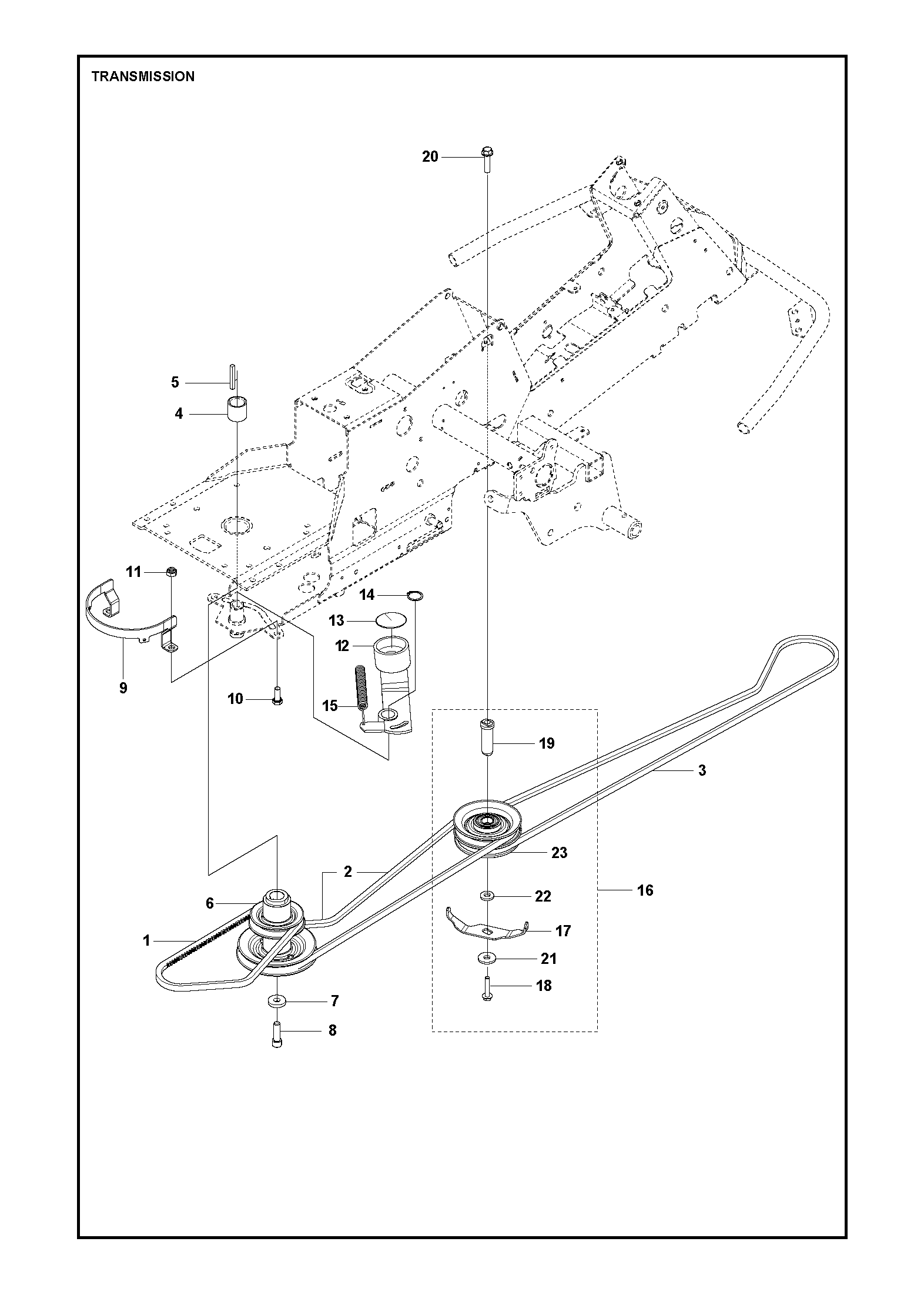

Nr.	Menge		Artikel
	1		Riemen (589531201)
	1		Riemen – A-profil (599675902)
	1		Riemen (594977801)
	1		Abstandshülse / Abstandshülse (506509201)
	1		Keil 6,3 X 6,3 X 50 (506555901)
	1		Riemenscheibe (535482401)
	1		Scheibe/wascher (506597501)
	1		Schraube Unc Innen-sechskantschraube Kopf (506556002)
	1		Riementführung (587425201)
	2		Schraube M10x25 8.8 Zpb Ehhm/iso-4014 (725249371) M10x25
	2		Sicherungsmutter M10 (732212001) M10
	1		Riemenspanner Kpl. (535484404)
	1		Dichtung/sealsatz Für Riemenscheiben-chassis (535485001)
	1		Sicherungsring Sga 25x1.2 (735312600)
	1		Feder (506665601)
	1		Riemenscheibe (581916301)
	1		Riemenführung (544405301)
	1		Schraube Ehhfm M8x25 8.8 Zpb (586320401) M8x25
	1		Mittelriemenwelle (581916401)
	1		Schraube Ehhfm M10x40 8.8 Fzb (506675402) M10x40
	1		Scheibe / Wascher Iso 7093 10,5x30x2,5 (734117441) 10.5x30x2.5
	1		Scheibe (506775701)
	1		Riemenscheibe (535482201) Mit Lager (535482201)

Nr.	Menge		Artikel

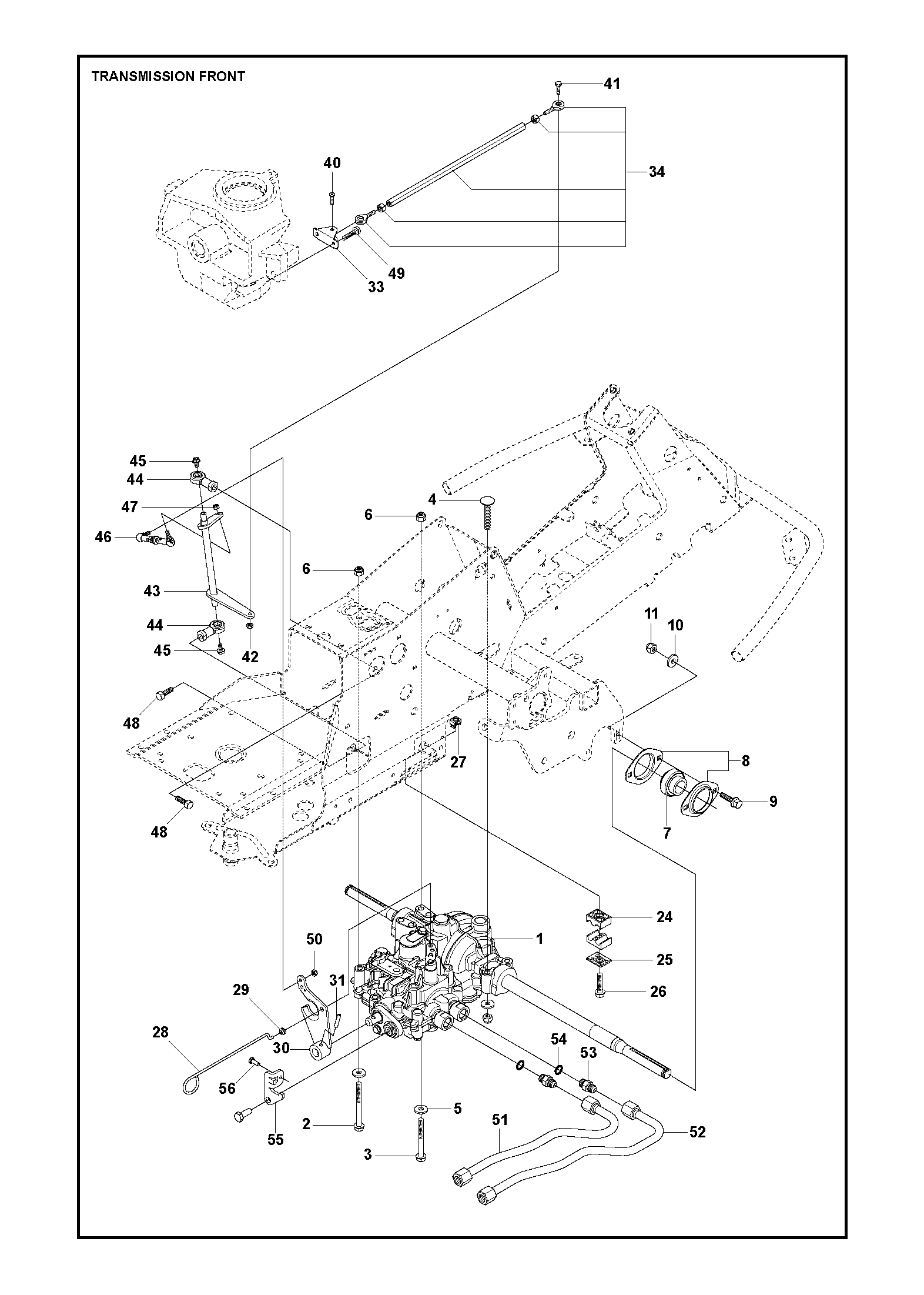

	1		Getriebe Und Hydraulikpumpe – Motor (575484301) KTM10LB (For spare parts see transmission IPL
	1		Schraube Ehhm Iso 4014 M8x80 8.8 Zpb (725246751) M8x80
	1		Schraube Ehhm Iso 4014 M8x65/22 8.8 Zpb (725246451) M8x65
	1		Schraube Rsqm M8x60 8.8 Zn/fe (m8x60 Schraube) (535423803) M8x60
	3		Waschscheibe Brb 8,4x17 (734116401) BRB 8.4x17
	3		Sicherungsmutter M8 (732211801) M8
	1		Kugellager Uc-205-16 (544008902)
	2		Lagergehäuse (544009002)
	2		Schraube Ehhfm M8x25 8.8 Zpb (506570105) M8x25
	2		Waschscheibe Brb 8,4x17 (734116401) BRB 8.4x17
	2		Sicherungsmutter M8 (732211801) M8
	1		Rohrhalter (544373302)
	1		Abdeckplatte (544373802)
	1		Schraube Ehhfm M8x55 8.8 Zpb (506570107) M8x55
	1		Käfigmutter M8 St Zpb (544811701)
	1		Arm Bypass / Arm (535499701)
	1		Lager / Gleitlager (503735801)
	1		Hebel (getriebe / Hinteres Chassisteil) (578291901)
	1		Federstift Iso 8752 6x40 (721434701)
	1		Halter (535492802)
	1		Stange (593959403)
	1		Schraube M6x20 10.9 Zpb (544841701) M6x20
	1		Schraube M6x20 – Ehhm/8.8 Zpb (725237071) M6x20
	1		Sicherungsmutter M6 (732211601) M6
	1		Lever Assy (593987401)
	2		Gelenkkopf – Innen/rod-end Mit M10 Rh-gewinde (506951701)
	1		Schraube M6x12 8.8 Zpb – Ehhfm (535475212) M6x12
	2		Sicherungsmutter M8 (732211801) M8
	1		Gesteuerte Einstellstange (544441901)
	1		Sicherungsmutter M6 (732211601) M6
	2		Schraube M10x25 8.8 Zpb Ehhm/iso-4014 (725249371) M10x25
	2		Sechskantsschraube M6x12 (725236651) M6x12
	3		Sicherungsmutter M6 (732211601) M6
	2		Rohr (544808001) – Hydraulisches Rohr Vfmu-rmu (544808001)
	2		Rohr (544807901) – Hydraulisches Rohr Rmu-vfmu (544807901)
	2		Rohrkupplung (535426806)
	2		Dichtung Stahl-gummi 1/2 (592954301)
	1		Halter (578047801)
	1		Schraube Ehhft Tt M6x16 Zpb (725236861) M6x16

Nr.	Menge		Artikel
	1		Getriebe (590716801) K574A (For spare parts see transmission IPL
	1		Federscheibe (506986501)
	2		Abstand (506986601)
	1		Riemenscheibe (502451901)
	1		Fan (506986801)
	1		Sicherungsring (735311500)
	1		Rohr (502451601) (502451601)
	2		Schlauchschelle (531406002)
	1		Federring 22272000120 (582162901)
	1		Stopfen (535402832)
	1		Magnet (505563901)
	1		Werkzeughalterung (535402830)
	2		Dichtung (535402837)
	1		Schalthebel (502453201)
	1		Kolben (586904601)
	1		Hebel (535402817)
	1		Federstift (586904501)
	1		Pinnenfeste Schraube (pinnen- Feste Schraube) (535402833)
	1		Hebel (535402838)
	1		Feder (535402839) – Rückfeder (535402839)
	1		Pinnen-feste Schraube (535402840)
	1		Piop (535402841)
	1		Satz (574515101)
	1		O-ring Tt# 24351240400 (574515201)
	1		Ölfilter Für Aufsitzrasenmäher – Engine Mounting, Guards And Muffler Und Häufig Verwendete Ersatzteile (586666801)

Nr.	Menge		Artikel

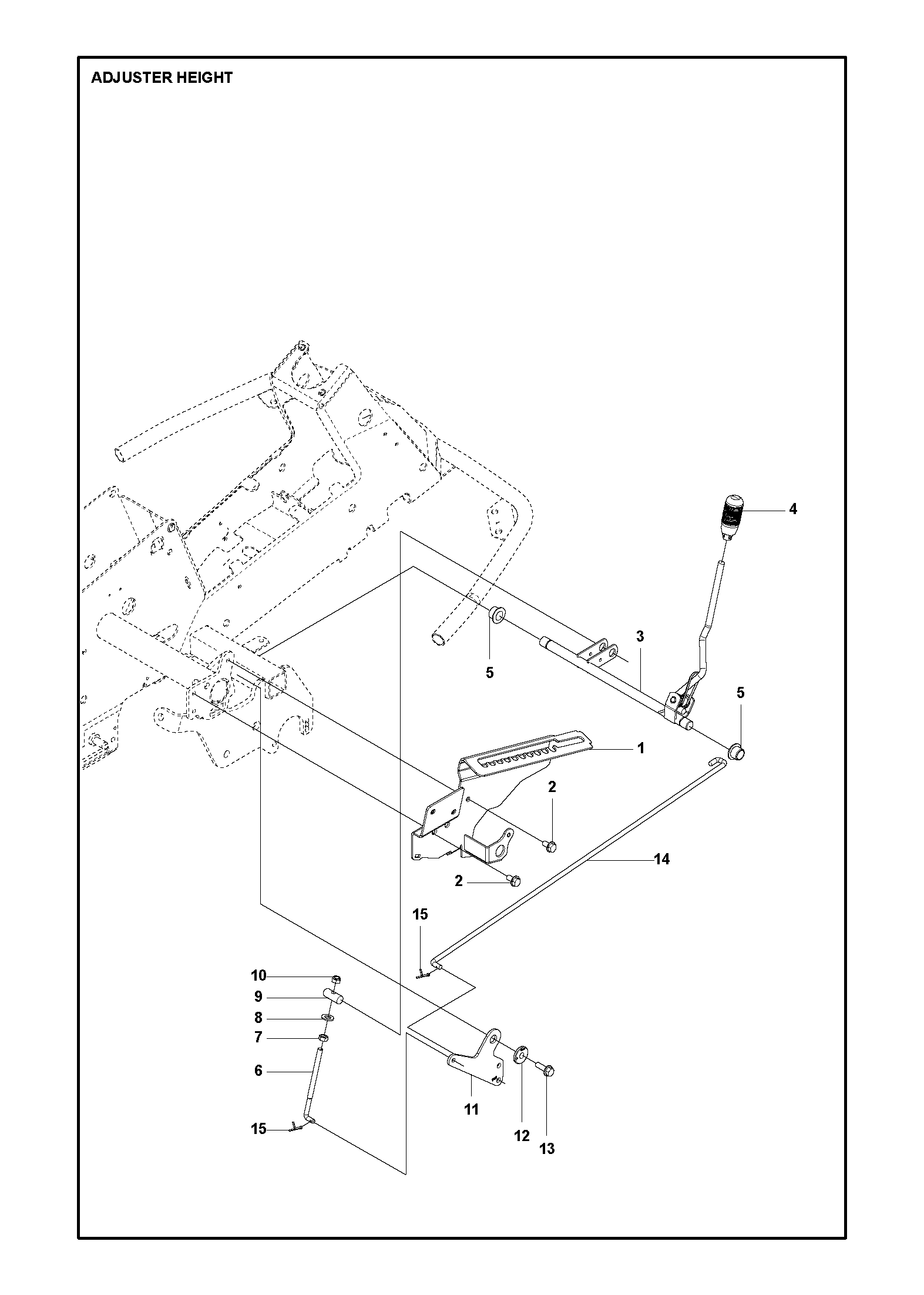

	1		Halter (594701302)
	2		Schraube Ehhfm M8x16 8.8 Zpb (506570103) M8x16
	1		Einstellvorrichtung (577999901)
	1		Einstellhebel (588164101)
	2		Kugellager- Und Lagerungseinheit (584871302)
	1		Höhenstab (506908201)
	1		Sechskantmutter Iso 4032 M8 (731231801) M8
	1		Scheibe / Wascher Iso 7089 10,5 X 20 X 2 (734117201) 10.5x20x2
	1		Kolben (506784601)
	1		Sicherungsmutter M8 (732211801) M8
	1		Gelenk (578040701)
	1		Scheibe / Wascher Plastik-set (584288604)
	1		Schraube Ehhfm M8x25 8.8 Zpb (506570105) M8x25
	1		Verbindungsstange (544227001)
	2		Spannhülse / Split-pin Iso 1234 3,2x25 (721618301)

Nr.	Menge		Artikel
	1		Kraftstofftank (577915001)
	1		Halterung Für Kraftstofftank (578053801) Up to S/N 20253799999
	1		Halter (578053802) From S/N 20253800001
	1		Kabel (578261501)
	1		Kraftstoffschlauch (504800004)
	1		Kraftstoffdeckel / Fuel Cap (584248702)
	1		Schraube Ehhft Tt M6x10 Zpb (725236461) M6x10
	1		Schraube M10x25 8.8 Zpb Ehhm/iso-4014 (725249371) M10x25
	1		Sicherungsmutter M6 (732211601) M6
	2		Schlauchhalter / Hose Brace (535469701)

Nr.	Menge		Artikel
	1		Spindel (577659301)
	1		Kugellager Einreihig (738210504)
	1		Kugellager Einreihig – Ball Lager 10 6010-2rs1 (738211004)
	1		Sicherungsring Sgh 47x1,75 St Pp (735314010)
	1		Achse / Schwingachse (506985901)
	2		Scheibe Bzw. Wascher 26/37x2 (506773401) 26x37x2
	1		V-ring Typ A Pendelachse 22 Nitrilgummi (740681421)
	3		Sicherungsring Sga 25x1.2 (735312600)
	1		Feder (506671901)
	1		Federhalter (590735401)
	1		Link/gelenk/getriebe-kombination (506670801)
	1		Schraube Ehhfm Collar M8x23 8.8 Zpb (506597401) M8x23
	1		Riemenscheibe (576492501) (576492501)
	1		Scheibe / Wascher Iso 7093 10,5x30x2,5 (734117441) 10.5x30x2.5
	1		Schraube Ehhfm M10x45 8.8 Fzb (506675403) M10x45
	2		Seilrolle (506522401)
	1		Welle (506539404)
	2		Federring – E-clip Welten/wechsel 9x1,1 Mm (schaft-/mäherteile) (735311420)
	1		Kette (506554601)
	2		Gelenk/verbindung (506554701) (506554701)
	2		Kabel-kpl. (kabelsatz) – Harness-chassis / Lenkung (501604804)
	2		Sechskantmutter Iso 4032 M10 (731232001) M10
	1		Klammer (544427301)
	2		Sicherungsmutter M10 (732212001) M10 lock
	1		Achse (593949901)
	1		Halter (584155601)
	1		Halterung Für Lenksäule Und Lenkerstange (583899701)
	1		Sicherungsring Circlip Sga 15x1 (735311700)
	4		Schraube Ehhfm M8x20 8.8 Zpb (506570104) M8x20
	1		Bediener (587080901) (587080901)
	1		Lenkung (593166102)
	1		Einstellhebel (593149501)
	1		Befestigungsplatte (593605201)
	1		Stift (593149401)
	1		Feder (593868801) (593868801)

Nr.	Menge		Artikel
	1		Hubhebel Kpl. (590880601)
	1		Lager Flansch (584871301)
	1		Lager (588926901)
	1		Kolben / Mähdeck-ersatzbauteil (525406601)
	1		Amboss (588927101)
	4		Spannhülse / Split-pin Iso 1234 3,2x25 (721618301)
	1		Hubarm (588927001)
	1		Schraube M6s 10x35 (725249751) M10x35
	1		Sechskantmutter Iso 4032 M10 (731232001)
	1		Stange (588927401)
	1		Amboss (588927301)
	1		Feder (504622401) (588927501)
	2		Radschienen- Und Lenksäule/ Radverschiebte Archprofil-kettenkpliche (506905601)
	1		Welle (582871901)
	1		Welle (582871902)
	2		Federring (735311820)
	1		Kette 1/2 X 4,88 67 Glieder Bzw. 85 Glieder (506554609)
	1		Gelenk/verbindung (506554701) (506554701)
	1		Verbindungsstange (544456901)
	1		Gelenk Für Aufsitzrasenmäher, Lenkung Und Mäherwerk/mähdeck (544378601)
	1		Federring – E-clip Welten/wechsel 9x1,1 Mm (schaft-/mäherteile) (735311420)
	1		Verbindungstange – Hintere Verbindung (544448801)
	1		Scheibe / Wascher Srkb 8,4/25x2 (734116441) SRKB 8.4x25x2

Nr.	Menge		Artikel

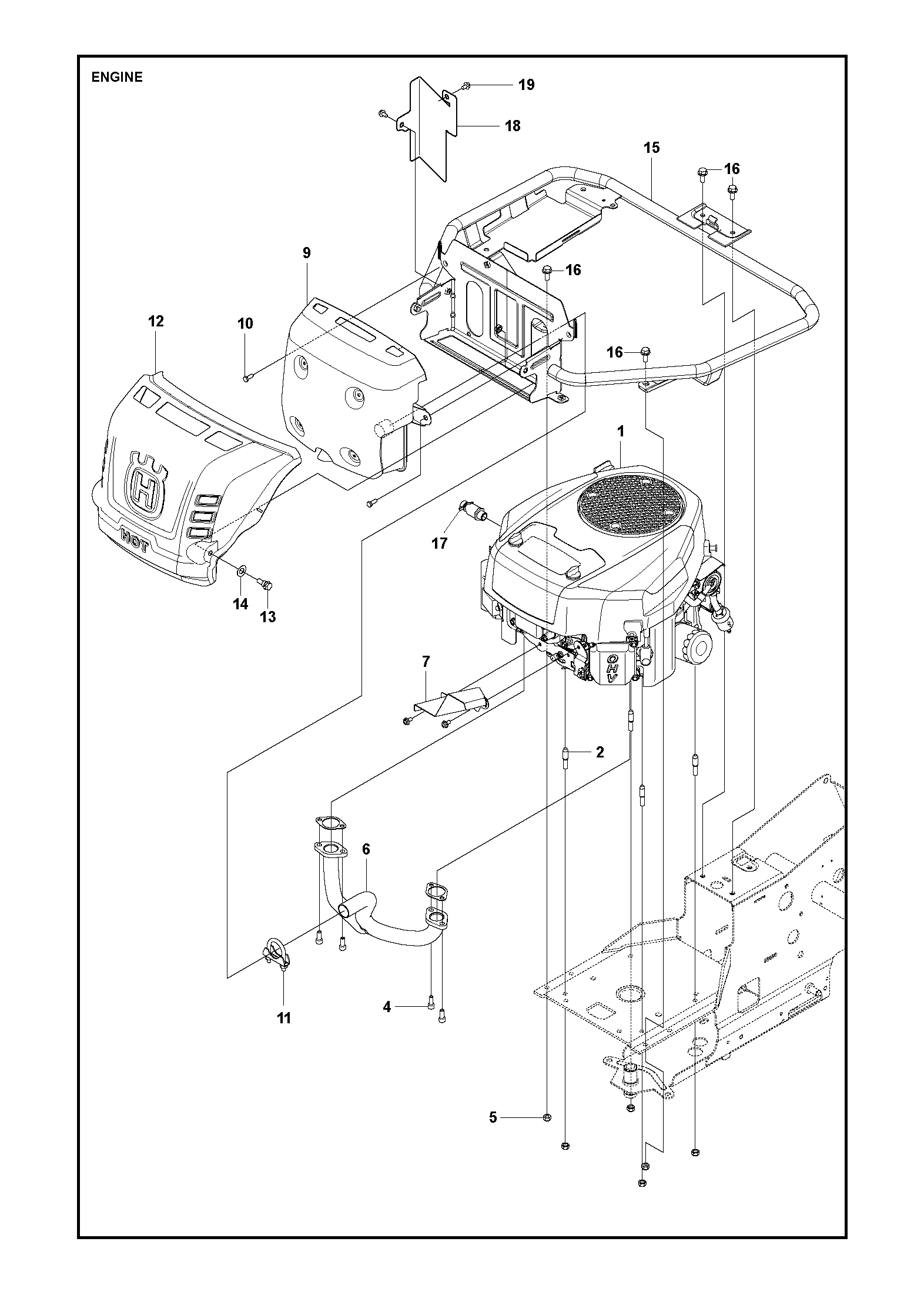

	1		Motor (531262201) - Hv 586ae (531262201) HV 586AE (For spare parts see engine IPL
	4		Gewindestift / Stiftschraube M8x1,25 (578207501)
	1		Schraube Iso 4762 M8 X 20 (725545101) M8x20
	6		Sicherungsmutter M8 (732211801) M8
	1		Zwischenstück Zwilling (529890801)
	1		Heizschild Manifold (529904101)
	1		Muffler Inlet Right - Reduced Air Flow (577813603)
	2		Schraube Ehhft Tt M6x10 Zpb (725236461) M6x10
	1		Klemmensatz Für Exhaust Ø33mm (501152201)
	1		Heizschild (577818502)
	2		Schraube Ehhfm Collar M8x23 8.8 Zpb (506597401) M8x23
	2		Federscheibe (506839401)
	1		Fangbügel (529905701)
	5		Schraube Ehhfm M8x20 8.8 Zpb (506570104) M8x20
	1		Stopfen / Ölablaufwert (532428287)
	1		Heizschild Muffler (531223801)
	2		Schraube M6x12 8.8 Zpb – Ehhfm (535475212) M6x12

Nr.	Menge		Artikel

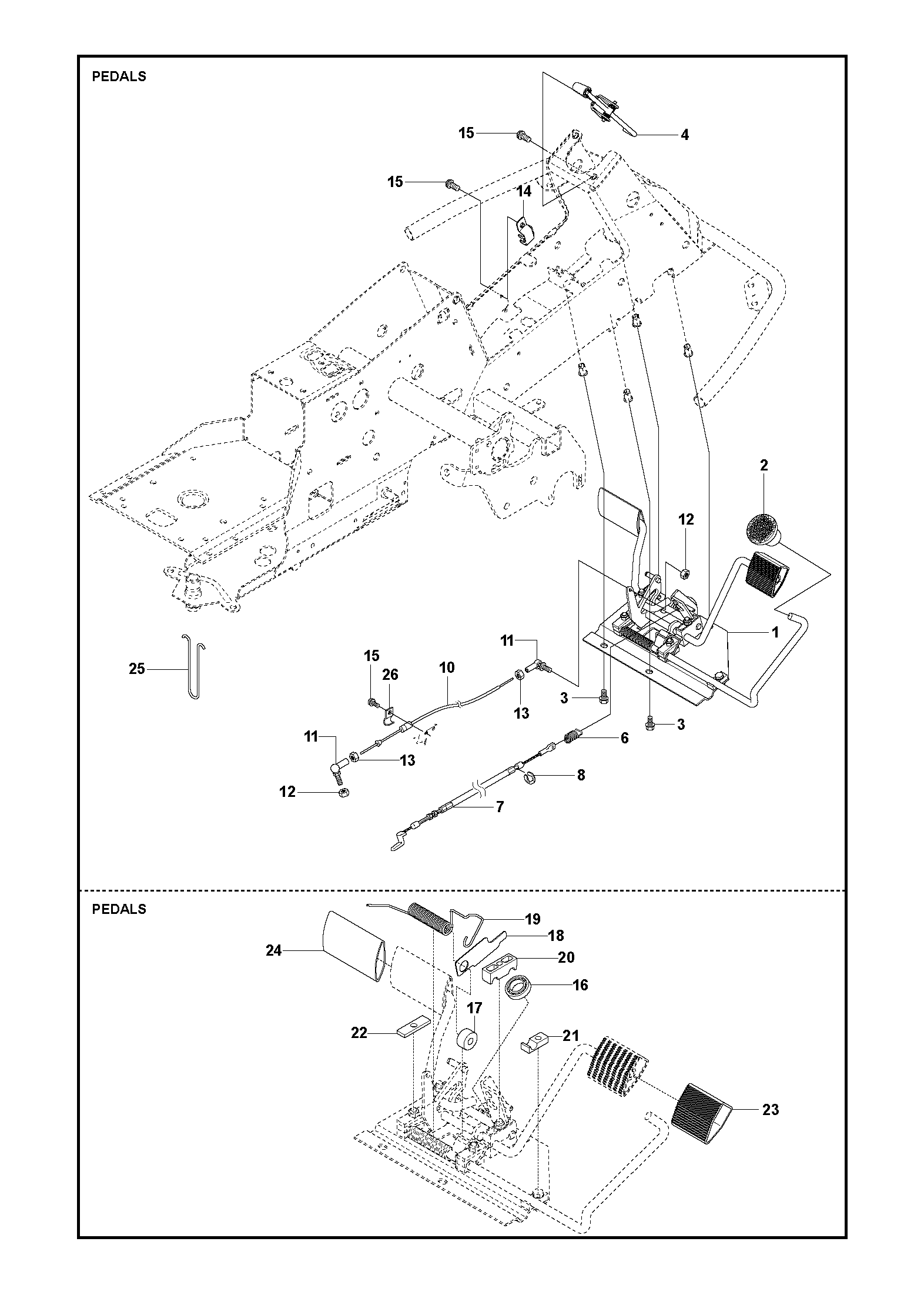

	1		Pedalplatte Kpl. - Pedalplatte Baugruppe (597935402)
	1		Knopf (586727401)
	4		Schraube Ehhfm M8x20 8.8 Zpb (506570104) M8x20
	1		Bremshebel Kpl. (544403101)
	1		Bremsfeder (506946301)
	1		Bremsleitung (576712101)
	1		Federring – E-clip Welten/5x0,7 (735310920)
	1		Regulierung (574411202)
	2		Kugelgelenk (578776801)
	2		Sicherungsmutter M6 (732211601) M6
	2		Sechskantmutter Iso 4032 M5 (731231401) M5
	1		Halterung Für Pedal-/steuerseil Sowie Kontakthalter (522430801)
	4		Schraube Ehhft Tt M6x10 Zpb (725236461) M6x10
	1		Kugellager Einreihig / Einreihiges Balllager (738210204)
	1		Rolle (535459901)
	1		Platte (535459601)
	1		Feder (535480701) \| Feder Für Aufsitzrasenmäher – Pedale Und Aufkleber (535459501)
	4		Lagerblock (506506501)
	5		Lagerblock (506954101)
	3		Platte / Pedale (506804101)
	1		Pedalgummi (586966401)
	1		Pedalgummi – Abdeckungen Und Grifausführungen (586966402)
	1		Kabelhalter (506576402)
	1		Klammer (clip/abdeckung) (506566501)

Nr.	Menge		Artikel
	4		Rad (523012606) Complete wheel
	4		Felge (523034803)
	4		Reifen Starco Turf Grip Pro 170/60-8 (535460001)
	4		Ventilkpl. (506574301)
	2		Abstandsscheibe (599513501) Rear
	1		Abstandsscheibe (599513502) Left
	1		Abstandsscheibe (599513503) Right
	4		Scheibe Bzw. Washer 20,5/30 X 1,5 (506504805) 20.5x30x1.5
	4		Federring (506899001)
	4		Radkappe (544353501)

Nr.	Menge		Artikel

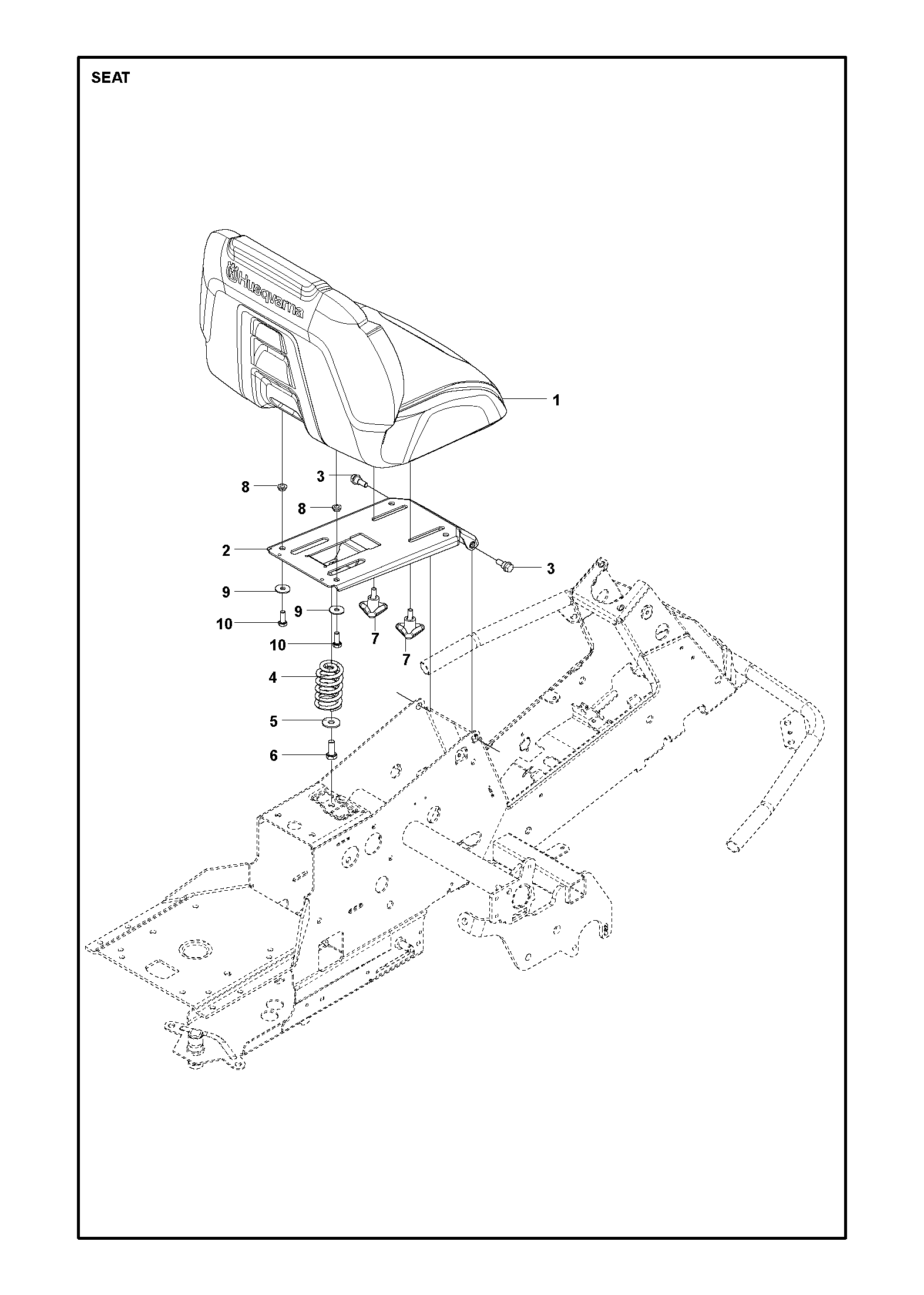

	1		Sitz (589345701)
	1		Sitzhalterung Kpl. (501131501)
	2		Schraube Ehhfm Collar M8x23 8.8 Zpb (506597401) M8x23
	1		Druckfeder (506915301)
	1		Scheibe / Wascher Iso 7093 10,5x30x2,5 (734117441) 10.5x30x2.5
	1		Schraube M10x25 8.8 Zpb Ehhm/iso-4014 (725249371) M10x25
	2		Knopf M8 Mit Tufflock (585065203) M8
	2		Lager/schutzausrüstung Für Sitzbereich (506565301)
	2		Scheibe / Wascher Srkb 8,4/25x2 (734116441) SRKB 8.4x25x2
	2		Schraube Ehhm M8x20 8.8 Zpb (725245171) M8x20

Nr.	Menge		Artikel

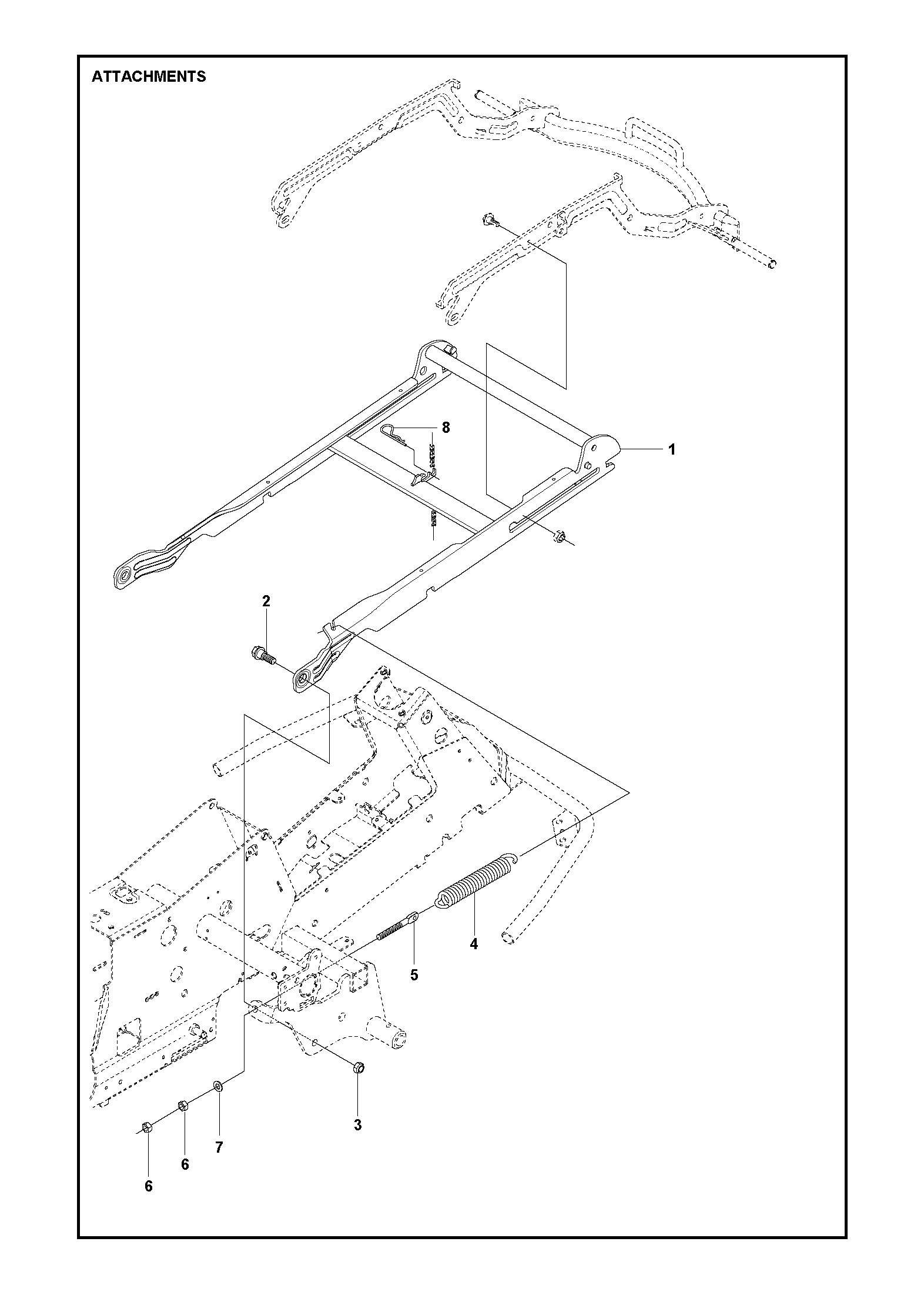

	1		Geräterahmen (578177401)
	2		Kolbenschraube / Kolben Schraube (506895801)
	2		Sicherungsmutter Iso 7040 M12 (hexagon/hexagonale Sicherung) (732252201) M12
	2		Feder (506837601)
	2		Ring Bolt (506837701)
	4		Sechskantmutter Iso 4032 M10 (731232001) M10
	2		Scheibe / Wascher Iso 7089 10,5 X 20 X 2 (734117201) 10.5x20x2
	1		Federn-stift / Spring Cotter (721680251)

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Service Kit (536313601) Maintenance Kit with air filter, fuel filter, oil filter, spark plug (x2) and motor oil (x2)
	Reifen Starco Turf Grip Pro 170/60-8 (535460001) TYRE Starco "Turf Grip Pro" 170/60-8
	Kraftstoffdeckel / Fuel Cap (584248702) FUEL CAP Assy, Grey , Husqvarna Brand
	Ölfilter Für Aufsitzrasenmäher – Engine Mounting, Guards And Muffler Und Häufig Verwendete Ersatzteile (586666801) Husqvarna transmission filter
	Sicherungshalter (536982801) FUSE HOLDER 0300351 MTA
	Kraftstofffilter (598581801) Fuel Filter Husqvarna Engines HV764,HV586AE, HV635AE
	Luftfilter (531147110) AIR FILTER Husqvarna Engine HV586AE,HV635AE,HV635E
	Zündkerze Hqt-7 (590844201) Zündkerze HQT-7
	Ölfilter Husqvarna-motoren (591165901) OIL FILTER Husqvarna Engines
	Riemen – A-profil (599675902) DRIVE BELT A-profile SPARE PART, KIT
	Riemen (594977801) Transmission belt, 1950mm

Zubehör

	Artikel beschreibung
	Heckgewicht (953534901) Rider 200er/300er Serie
	Schneeräumschild (547727501) ARSB2120v2
	Anhänger Promo (967027101) Anhänger Promo
	Abdeckplane (505630870) Abdeckung für Rider
	Husqvarna Anhänger Profi (953511703) Anhänger Profi für P 524X
	Laderampen (505699040) Laderampen, gerade
	Kehrmaschine R200 (587024701) Kehrmaschine- passend für Rider der 200er Serie
	Rasenkehrmaschine 112cm (586636501) Rasenkehrmaschine 112cm
	Entmooser (586636601) Entmooser
	Unterfahrschutz (544069304) Unterfahrschutz
	H Husqvarna Schotterharke (953512401) R 100-400
	Husqvarna Batterieladegerät Bc 0.8 (579450101) Batterieladegerät BC 0.8
	Husqvarna Kehrbesen (547289101) ARPB2100v1
	Rasenlüfter (586636702) Rasenlüfter
	Streuwagen 75 (546080501) AGSC369v2
	Streuwagen 30 (546080401) AGSC257v2
	Anhänger 275 (501008201) Anhänger 275
	Husqvarna Anbauplattform (546080801) AGBP2102v2
	Walze (546081001) AGRL291v2

Dokumente

Für Husqvarna R 216TC AWD Limited Edition stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.

Bedienungsanleitungen

Bedienungsanleitung (PDF) für Husqvarna Rider R 216TC AWD Limited Edition – Inbetriebnahme, Einstellungen, Wartung und Sicherheit.

R 214T R 214TC R 216T AWD 2025

Wählen Sie die passende Version nach Modelljahr oder Produktnummer; Inhalte können je nach Variante abweichen.

Benötigen Sie Ersatzteile?

Finden Sie mit unserem Husqvarna Teilefinder schnell und unkompliziert das passende Ersatzteil für Ihr Husqvarna Gerät. Durchstöbern Sie die Explosionszeichnungen Ihres Modells und bestellen Sie die benötigten Komponenten mühelos.

Zum Ersatzteilkatalog
