Husqvarna 122LDx | Ersatzteile & Zubehör

Schritt-für-Schritt Anleitung zum Bestellen von Ersatzteilen: 1. Teilenummer in der Explosionszeichnung finden, 2. Artikel auswählen und in den Warenkorb legen, 3. Bestellung abschließen

Hier findest Du Original-Ersatzteile für Dein Modell 122LDx von Husqvarna. Weitere Informationen findest Du in den zugehörigen Dokumenten und Anleitungen.

Ersatzteilkatalog für 122LDx

Nr.	Anzahl im Gerät		Artikel
	1		Seilzugstarter (574487401) Seilzugstarter für den Motor.
	1		Starterfeder (525838301) Rückholmechanismus
	1		Seilrolle Seilzugstarter (525593801) Seilzugstarter
	1		Feder Startermitnehmer (525594001) Seilzugstarter
	1		Mitnehmer Seilzugstarter (525593901) Mitnehmer für die Kraftübertragung.
	1		Schraube PL5x25 mit Scheibe (577226103) PL5x25, 10.9, Scheibe Ø15, ITXSCT, TBO
	1		Starterseil (574286901) Seilzugstarter
	1		Startergriff (574268701) Seilzugstarter
	5		Schraube MT5x16 T27 (573925801) MT5x16, T27, 10.9, Zn/Fe, ITXSCFT
	3		Schraube M5x16 Torx T27 (525755101) M5x16, T27, 10.9, Zn/Fe, ITXSCFM
	1		Aufkleber Logo Seilzugstarter (575354101) Seilzugstarter, 122/129
	1		Brücke Starterklinken (503873305) Seilzugstarter

Nr.	Anzahl im Gerät		Artikel

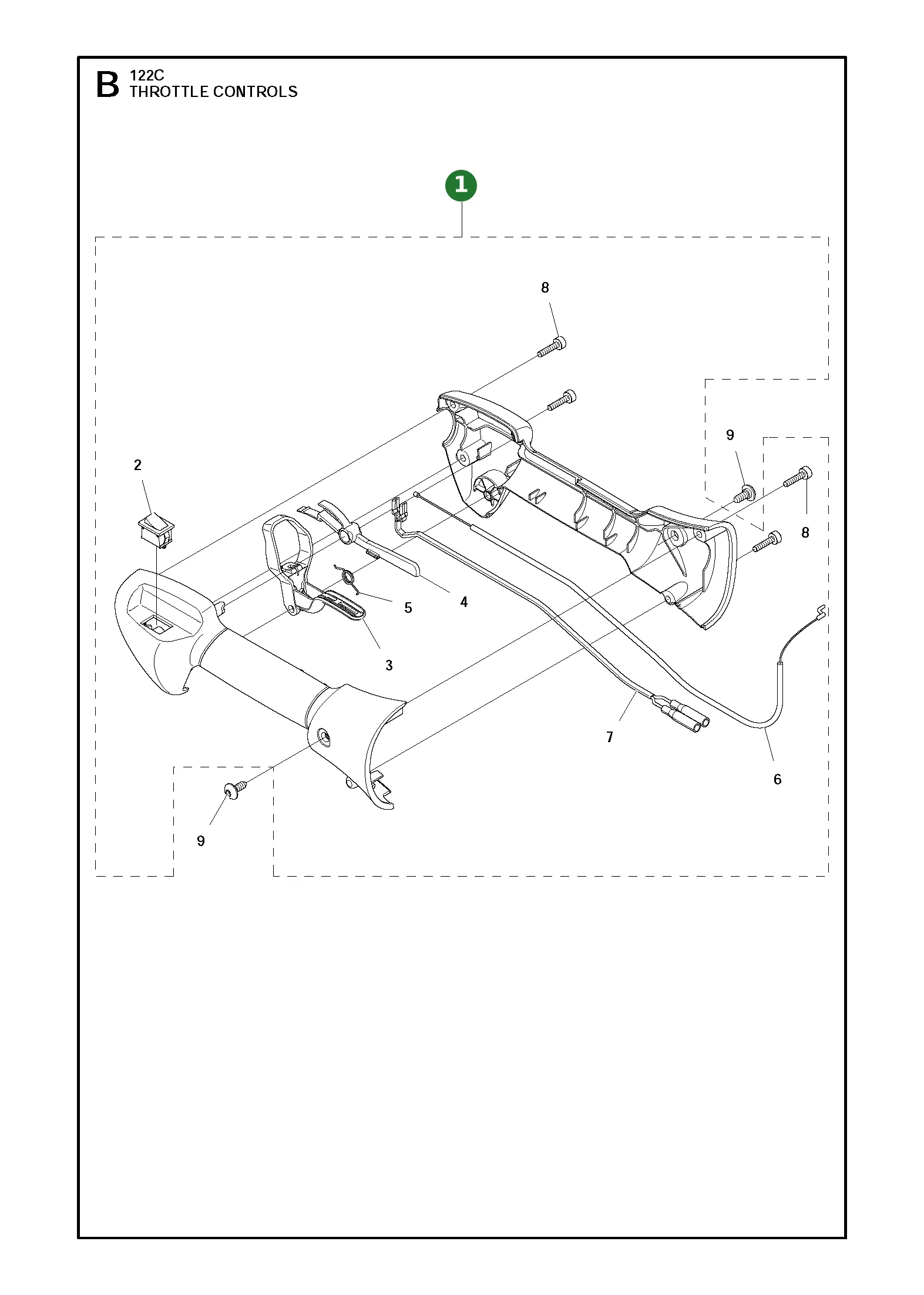

	1		Gasbedienungsgriff (574193001) Griffbügel des Mähers.
	1		Stoppschalter Gasbedienungsgriff (545049311) Stoppschalter zur Unterbrechung der Zündanlage.
	1		Gashebel (574192501)
	1		Gashebelsperre (574192401) Sperre für den Gashebel.
	1		Feder Gashebel (576851701) Auslöser
	1		Gaszug (574489001) Drosselklappenbetätigung
	1		Kurzschlusskabel Gasbedienungsgriff (574488803) Griffschalter
	4		Schraube MT4x18 Torx T27 (574444001) MT4x18, T27, 10.9, Zn/Fe, ITXSCT
	2		Schraube MT5x14.3 äußere Abdeckung (503961301) MT5x14.3, 12.9, äußere Abdeckung, (DS)

Nr.	Anzahl im Gerät		Artikel

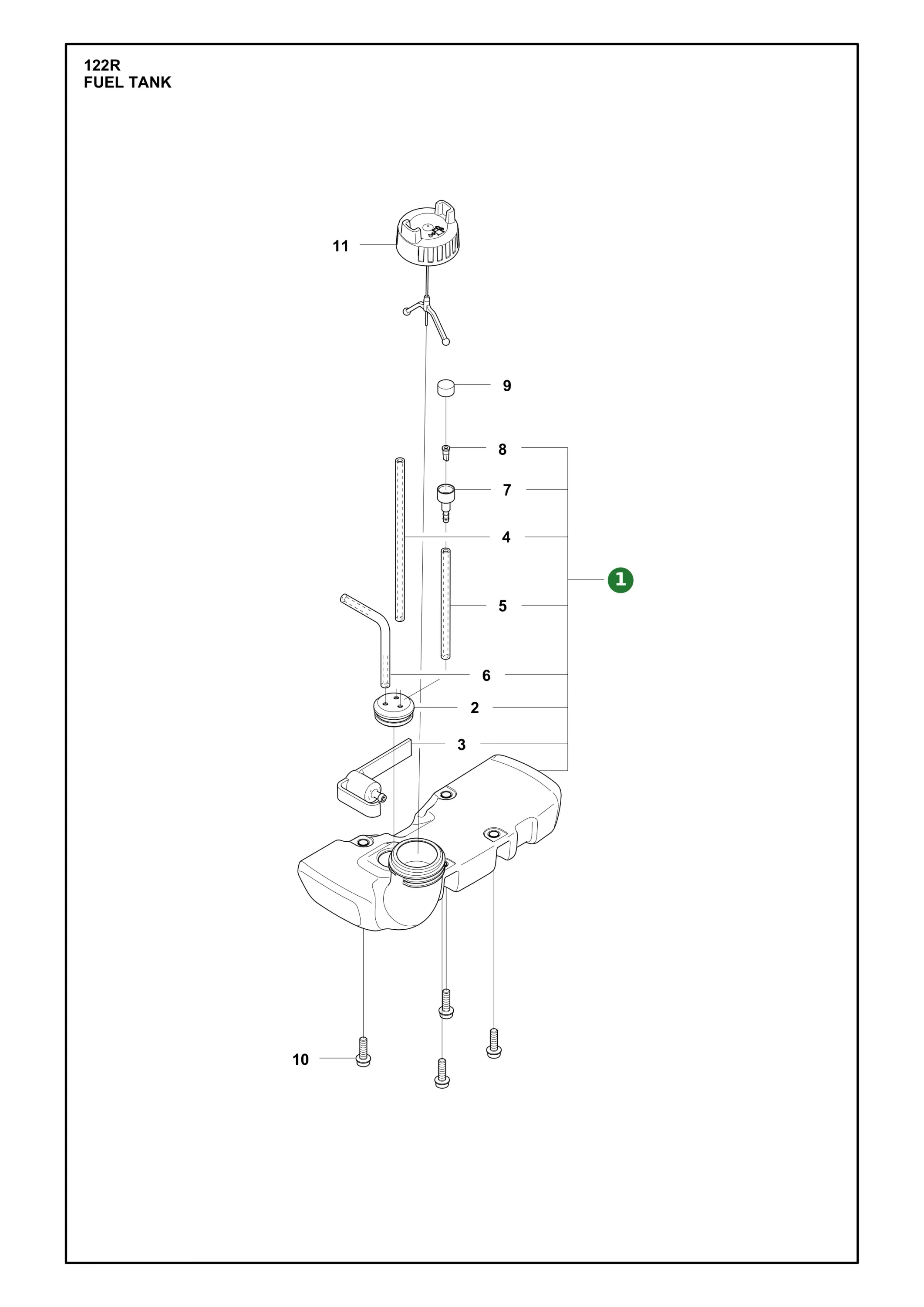

	1		Kraftstofftank (577044808) nicht fluoriert
	1		Gummitülle Schlauchdurchführung Kraftstofftank (574263001) Schlauchdurchführung
	1		Kraftstofffilter (574603901)
	1		Entlüftungs-Rücklaufschlauch (574600202) Entlüftungsrücklauf
	1		Schlauch Tankentlüftung (574600101) Schlauch.
	1		Kraftstoffschlauch 155mm (581742704) L=155mm, CARB2020
	1		Ventilgehäuse Tankentlüftung (575484401)
	1		Ventilnippel (575484501)
	1		Filter Tankentlüftung (575484601)
	4		Schraube M5x16 Torx T27 (525755101) M5x16, T27, 10.9, Zn/Fe, ITXSCFM
	1		Tankdeckel grau (590324801) Tankdeckel für den Kraftstofftank.

Nr.	Anzahl im Gerät		Artikel

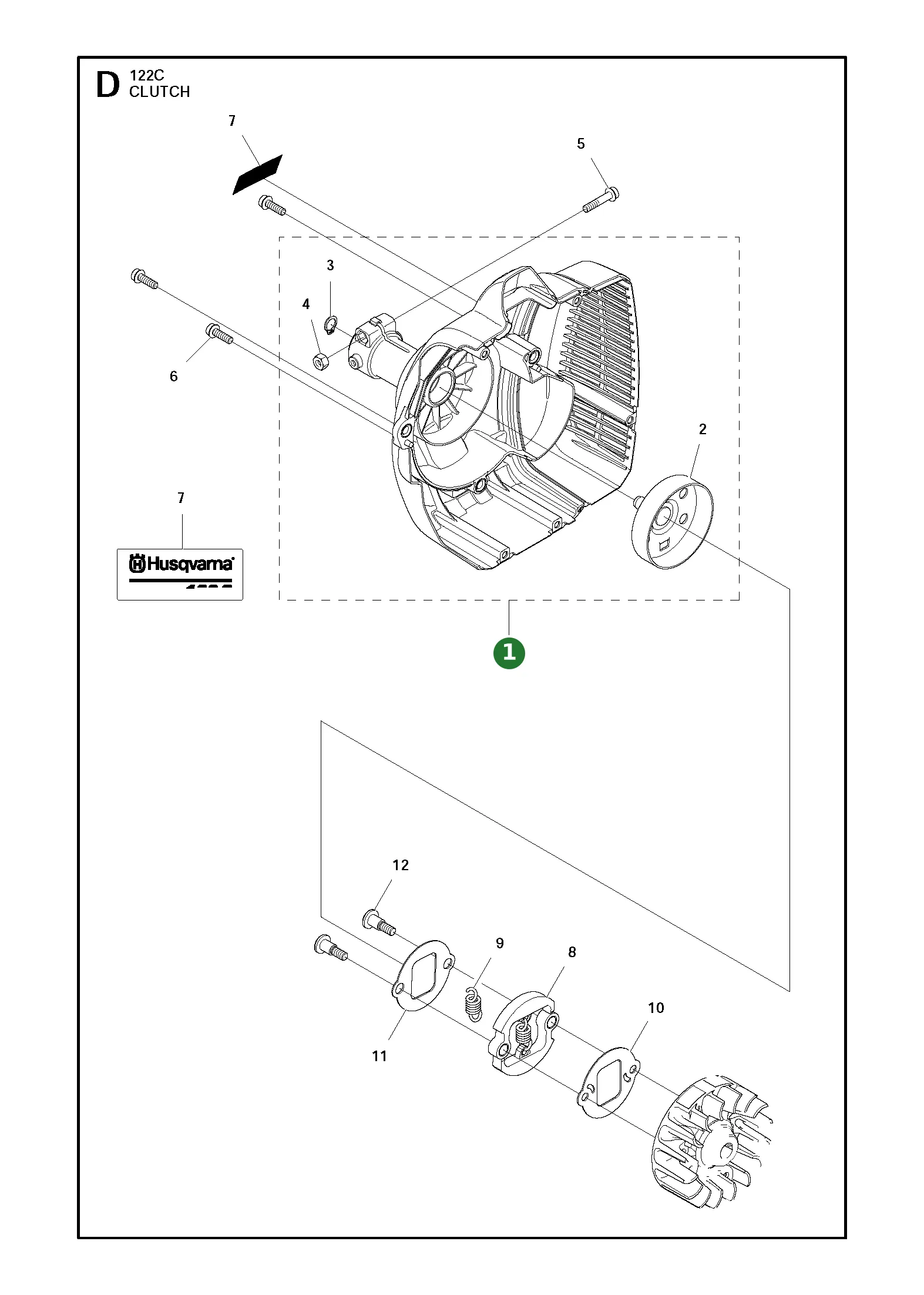

	1		Kupplungsdeckel (574794201)

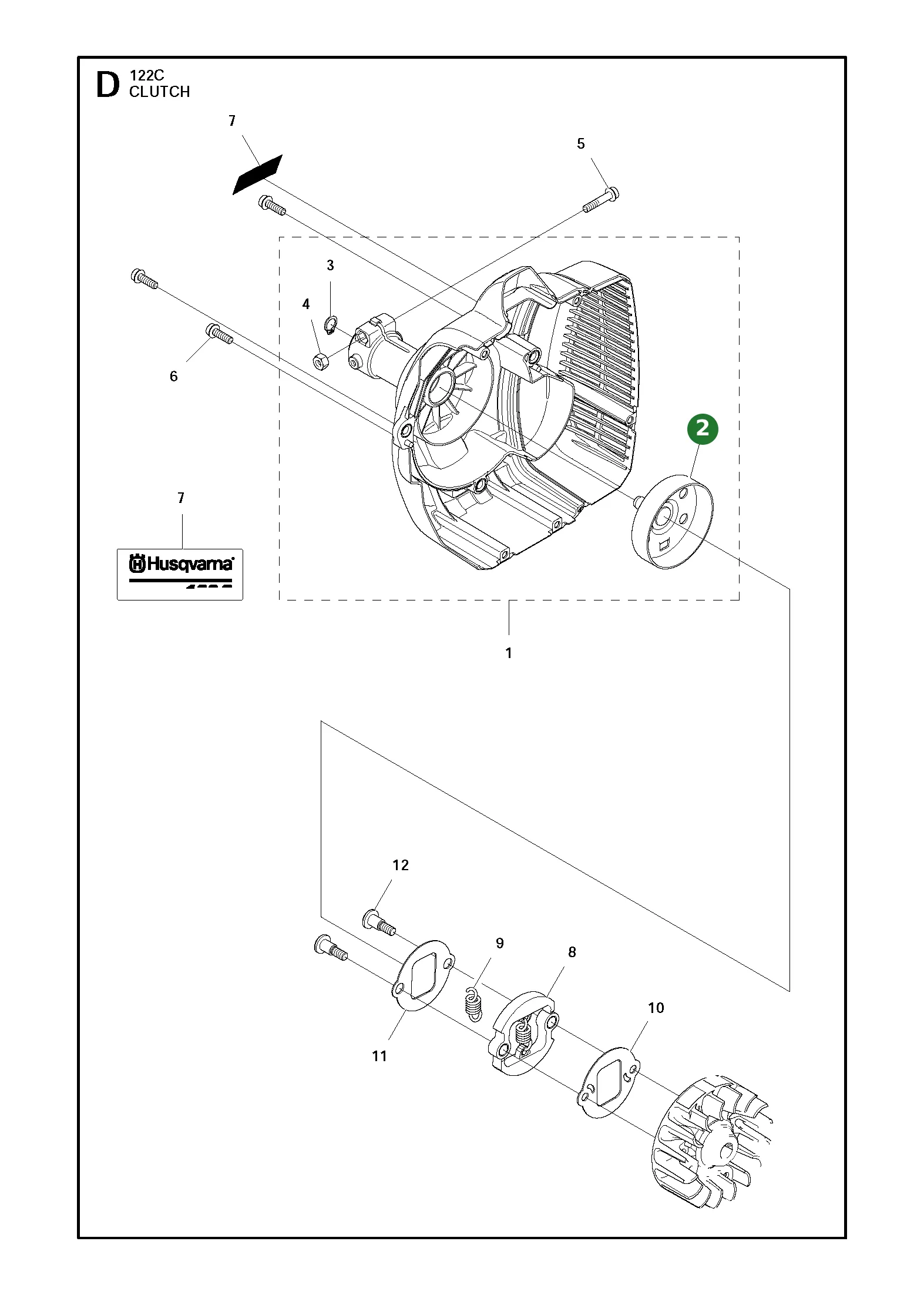

	1		Kupplungstrommel (525593701) Kupplungstrommel als Baugruppe.
	1		Sicherungsring SGA 10 (735311200) SGA 10
	1		Sechskantmutter M5 (731231401) M5, ISO 4032, 8, verzinkt
	1		Schraube M5x25 T27 (525755104) M5x25, T27, 10.9, Zn/Fe
	3		Schraube M5x16 Torx T27 (525755101) M5x16, T27, 10.9, Zn/Fe, ITXSCFM
	1		Aufkleber Schriftzug und Modellkennzeichnung (575380401) Zylinderabdeckung, Husqvarna-Logo
	1		Fliehkraftkupplung (537032201) R-DEL
	1		Kupplungsfeder (503816001) Fliehkraftkupplung
	1		Scheibe Kupplung (537046802) unten, Kupplung
	1		Scheibe außen Kupplung (537046702) oben, Kupplung
	2		Schraube M6x21.5 (503842902) M6x21.5, 19MnB4

Nr.	Anzahl im Gerät		Artikel

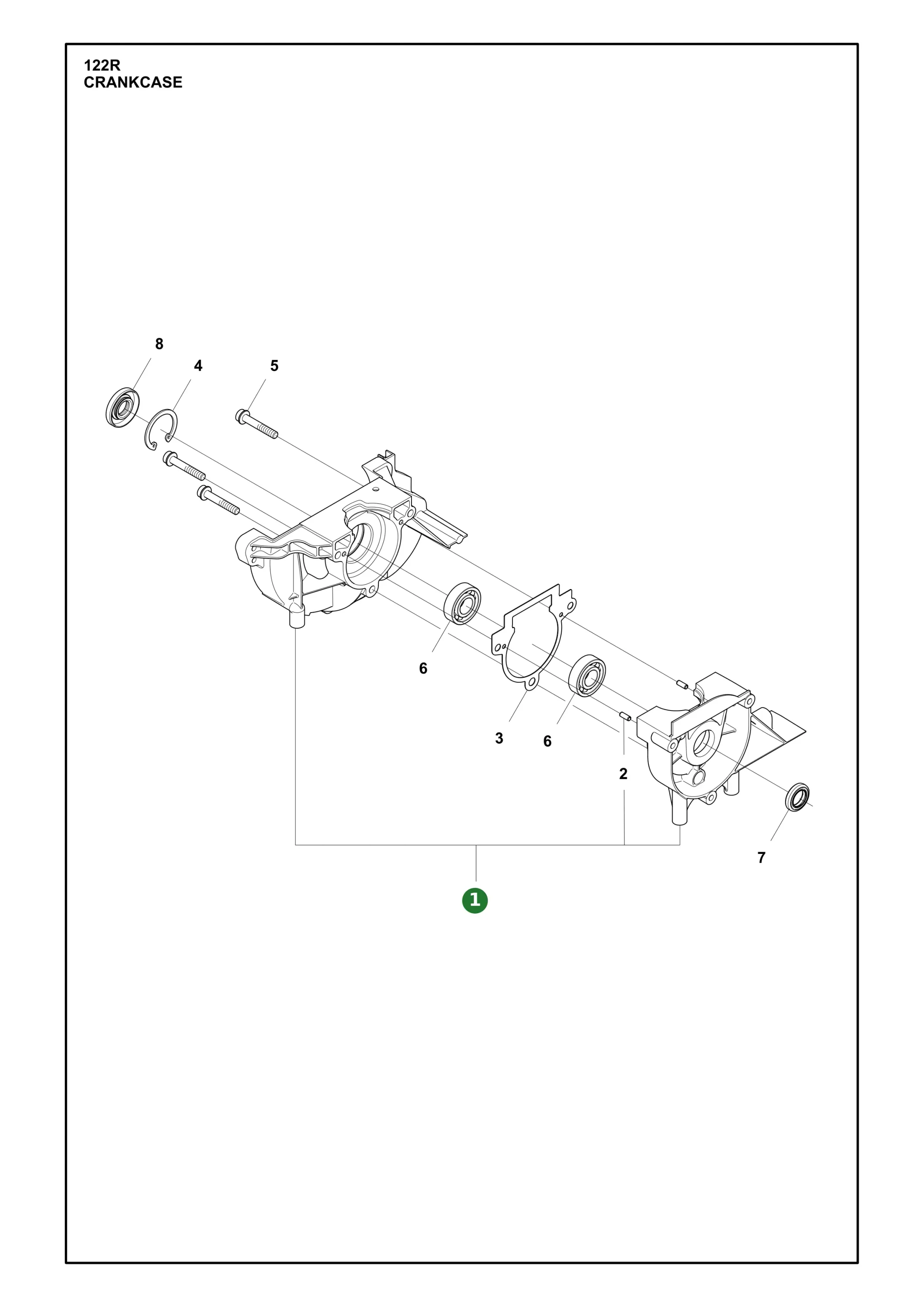

	1		Kurbelgehäuse (522878301) Kurbelgehäuse als Baugruppe.
	2		Bolzen Kurbelgehäuse (522878401) Stift
	1		Dichtung Kurbelgehäuse (522918301) Kurbelgehäuse
	1		Sicherungsring SGH 28x1.2 (735312810) SGH 28x1.2, Stahl, PP
	3		Schraube M5x30 T27 (525755103) M5x30, T27, 10.9, Zn/Fe
	2		Kugellager (738210110)
	1		Dichtungsring Kurbelgehäuse (503260202) Simmerring, Kurbelgehäuse
	1		Radialdichtung 12x28x5mm Kurbelgehäuse (574482001) 12x28x5mm, äußerer Lagersitz

Nr.	Anzahl im Gerät		Artikel

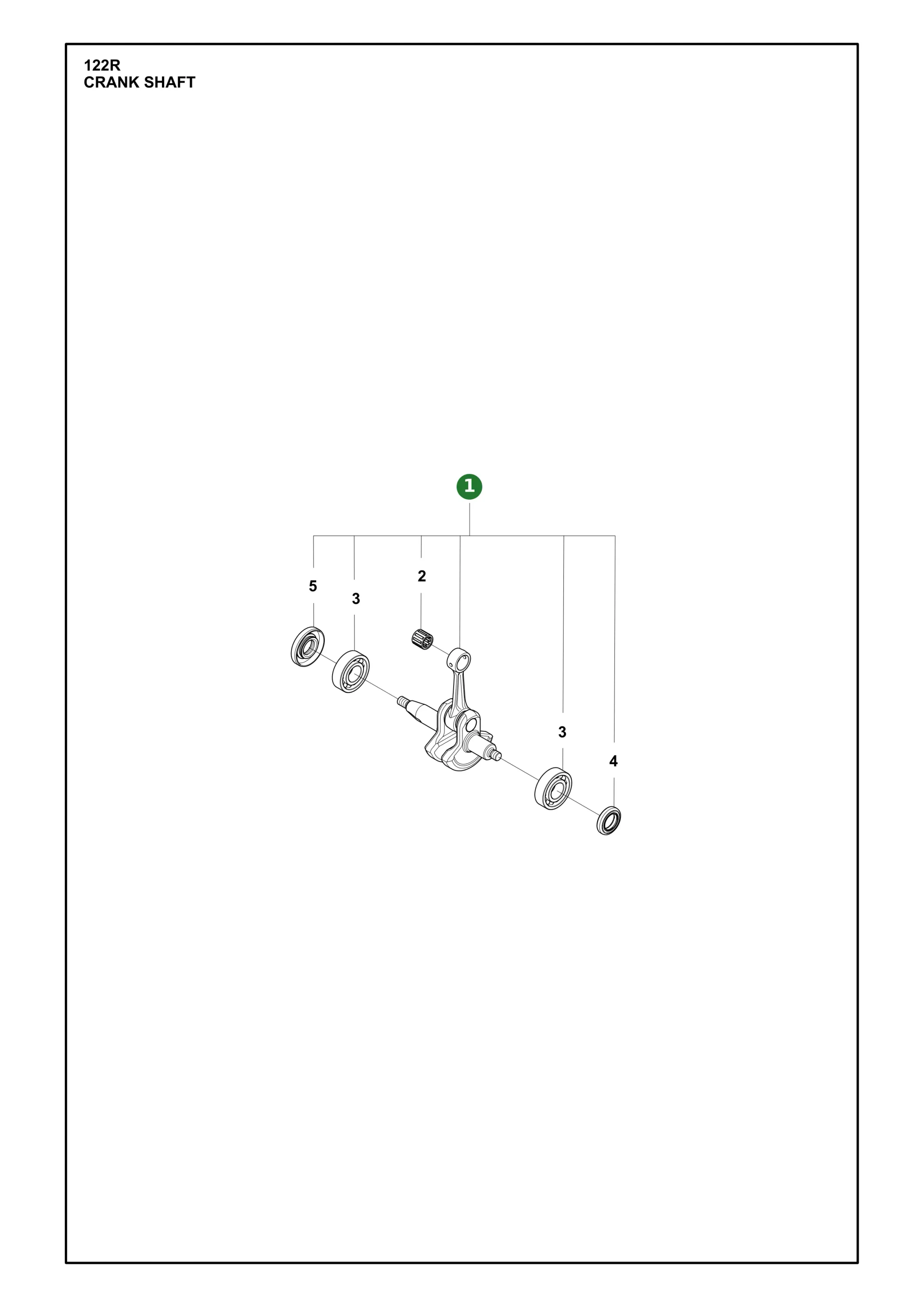

	1		Kurbelwelle mit Pleuel (577380501) inkl. Pleuel
	1		Nadellager Kolbenbolzen (575504901) Kolbenbolzen
	2		Kugellager (738210110)
	1		Dichtungsring Kurbelgehäuse (503260202) Simmerring, Kurbelgehäuse
	1		Radialdichtung 12x28x5mm Kurbelgehäuse (574482001) 12x28x5mm, äußerer Lagersitz

Nr.	Anzahl im Gerät		Artikel
	1		Schalldämpfer (523011601) A053
	3		Schraube M5x16 Torx T27 (525755101) M5x16, T27, 10.9, Zn/Fe, ITXSCFM
	1		Flachdichtung Schalldämpfer (522997301) Schalldämpferanschluss

Nr.	Anzahl im Gerät		Artikel
	1		Filterhalter (576887301) A053
	1		Choketaste (524853701) Motorgehäuse
	1		Luftfilter (574242701)
	1		Luftfilterdeckel (524853801) Luftfilter
	1		Knopf Luftfilter 26.7mm grau (537213209) 26.7mm, grau
	1		Schraube MT5x16 T27 (573925801) MT5x16, T27, 10.9, Zn/Fe, ITXSCFT
	2		Schraube MT5x50 Torx T27 (573925802) MT5x50, T27, 10.9, Zn/Fe, ITXSCFT
	1		Vergaser H142A-22 (581734301) H142A-22
	1		Isolier-Zwischenwand (522911201) zwischen Zylinder und Vergaser
	1		Dichtung Ansaugstutzen (522918501) Ansaugseite
	4		Schraube M4x20 Torx T27 (525760904) M4x20, T27, 12.9, ITXSCM, TBO
	1		Dichtung Vergaser (525548501) Vergaser
	1		Membran- und Dichtungssatz Vergaser (588986001) Vergaser, Membranen

Nr.	Anzahl im Gerät		Artikel

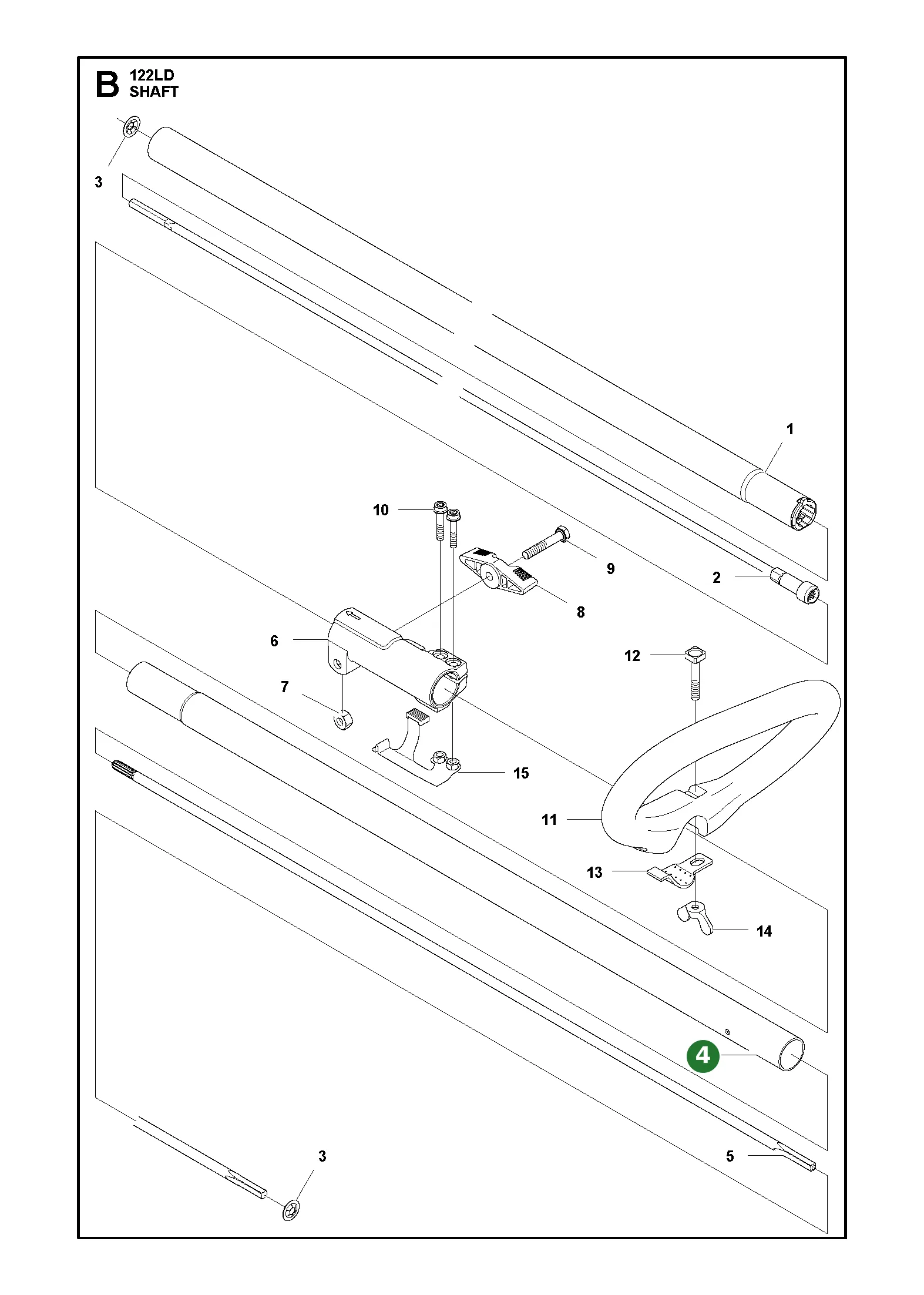

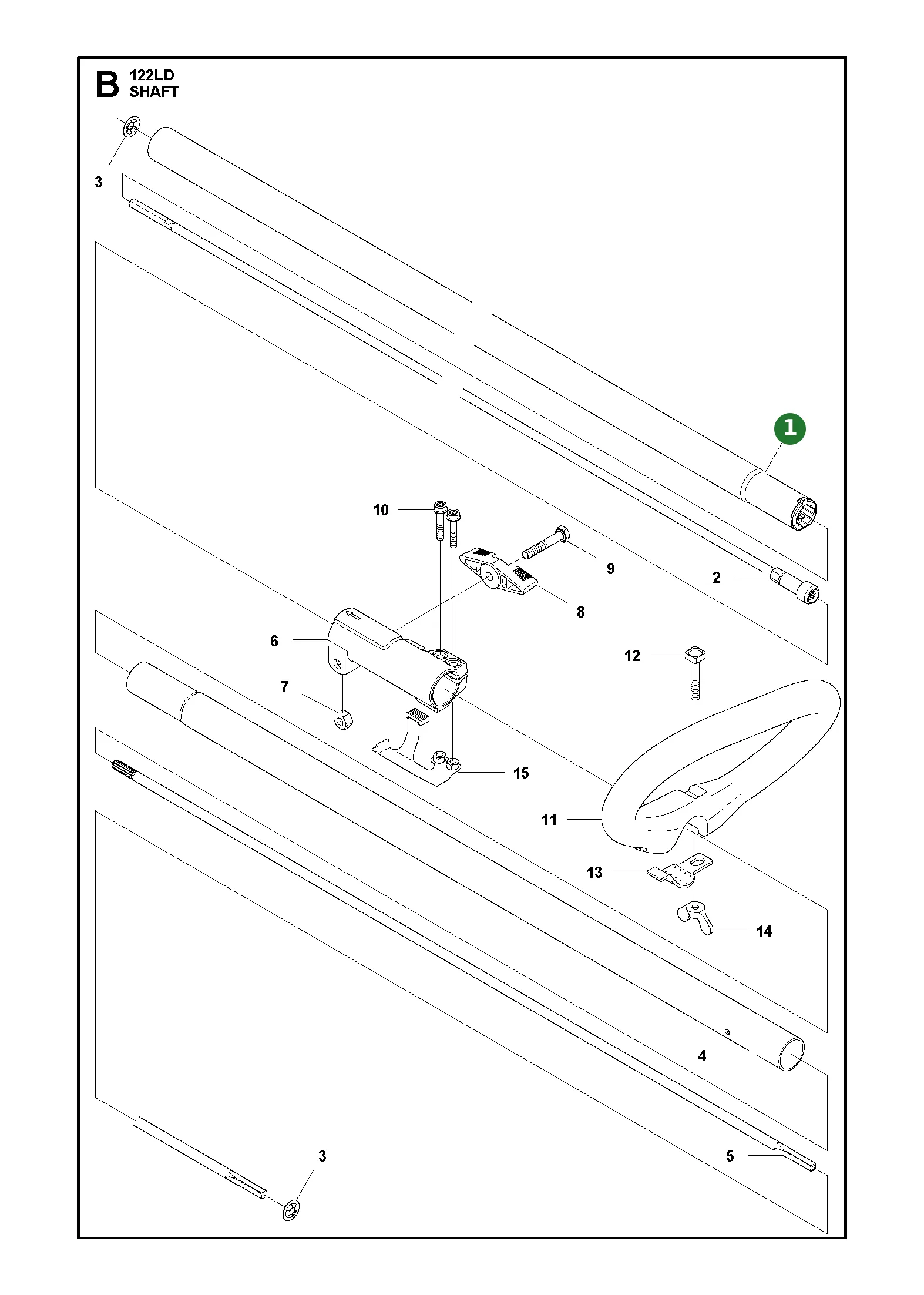

	1		Schaftrohr unten (577380601) unten
	1		Antriebswelle unten (574407501) unten, 129 LDx
	2		Sicherungsscheibe Antriebswelle Ø5.65mm (574367901) Antriebswelle Ø5.65mm
	1		Schaftrohr oben (577380701) oben
	1		Antriebswelle oben (577885601) 122LD
	1		Klemmhülse Schaftrohr (576282601) inkl. T27-Schrauben
	1		Sechskantmutter M6 (731231601) M6, ISO 4032, 8, verzinkt
	1		Klemmknopf Griff und Schaftrohr (502203801) Griffform
	1		Sechskantschraube M6x35/18 (725237651) M6x35/18, ISO 4015, 8.8, verzinkt
	1		Sechskantschraube M6x35/18 (725237651) M6x35/18, ISO 4015, 8.8, verzinkt
	1		Bügelgriff Schaftrohr (574290201) Trimmerschaft
	1		Schlossschraube M6x35 Bügelgriff (577245001) M6x35, Vierkantansatz, 8.8, verzinkt
	1		Klemme unten Bügelgriff (574290401) Bügelgriff
	1		Flügelmutter M6 Bügelgriff (577244901) M6, Griffbügel
	1		Sicherungsblech Klemmhülse (576282301) Klemmhülse, Schaftrohr

Nr.	Anzahl im Gerät		Artikel
	1		Winkelgetriebe (530096295)
	1		Mitnehmer Winkelgetriebe (537234901) Mitnehmer.
	1		Schraube Winkelgetriebe (530016014) Vergaseradapter
	1		Halter Winkelgetriebe (575725701) Halter-Baugruppe.
	1		Schraube M6x16 (522751901) M6x16, 10.9, Zn/Fe, ITXSCFM
	1		Schraube MT4x10 T27 (577745901) MT4x10, T27, 10.9, Zn/Fe

Nr.	Anzahl im Gerät		Artikel
	1		Kombispritschutz (545030901) 122LK, 128L und weitere Modelle
	1		Fadenabschneidemesser (US-/CA-Ausführung) (591083001) Fadenabschneider
	2		Schraube PT 60/10-14 (530015814) Schraube.
	1		Kombischlüssel Torx (575738201) Torx

Nr.	Anzahl im Gerät		Artikel
	1		Zündanlage (585074104) Zündmodul, Zündkabel, Stecker, A053
	2		Schraube M5x16 Torx T27 (525755101) M5x16, T27, 10.9, Zn/Fe, ITXSCFM
	1		Zündkerze HQT-4 (590710201) HQT-4
	1		Schwungrad (537249602)
	1		Flansch-Sechskantmutter M6 (731711651) M6, ISO 4161, 10, verzinkt
	1		Kurzschlusskabel Zündanlage (574488901) Motor, Zündanlage

Nr.	Anzahl im Gerät		Artikel
	1		Zylinder-Baugruppe mit Kolben (577380301) Zylinder-Baugruppe für den Motor.
	1		Kolben-Baugruppe Ø32mm (510223604) Ø32mm
	1		Kolbenring Ø32mm (505155802) Ø32mm, AP101
	2		Sicherungsring Kolbenbolzen (737440800) Sicherungsring.
	2		Scheibe Kolbenbolzen (525577701) Kolbenbolzen, 2 Stk.
	1		Nadellager Kolbenbolzen (575504901) Kolbenbolzen
	2		Schraube M5x20 T27 (525755102) M5x20, T27, 10.9, Zn/Fe
	1		Dichtung Zylinder (522918401) Zylinder
	1		Luftleitblech Motorkühlung (522997401) Motorkühlung
