Husqvarna 220iL | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell 220iL von Husqvarna. Weitere Informationen findest Du in den zugehörigen Dokumenten und Anleitungen.

Ersatzteilkatalog für 220iL

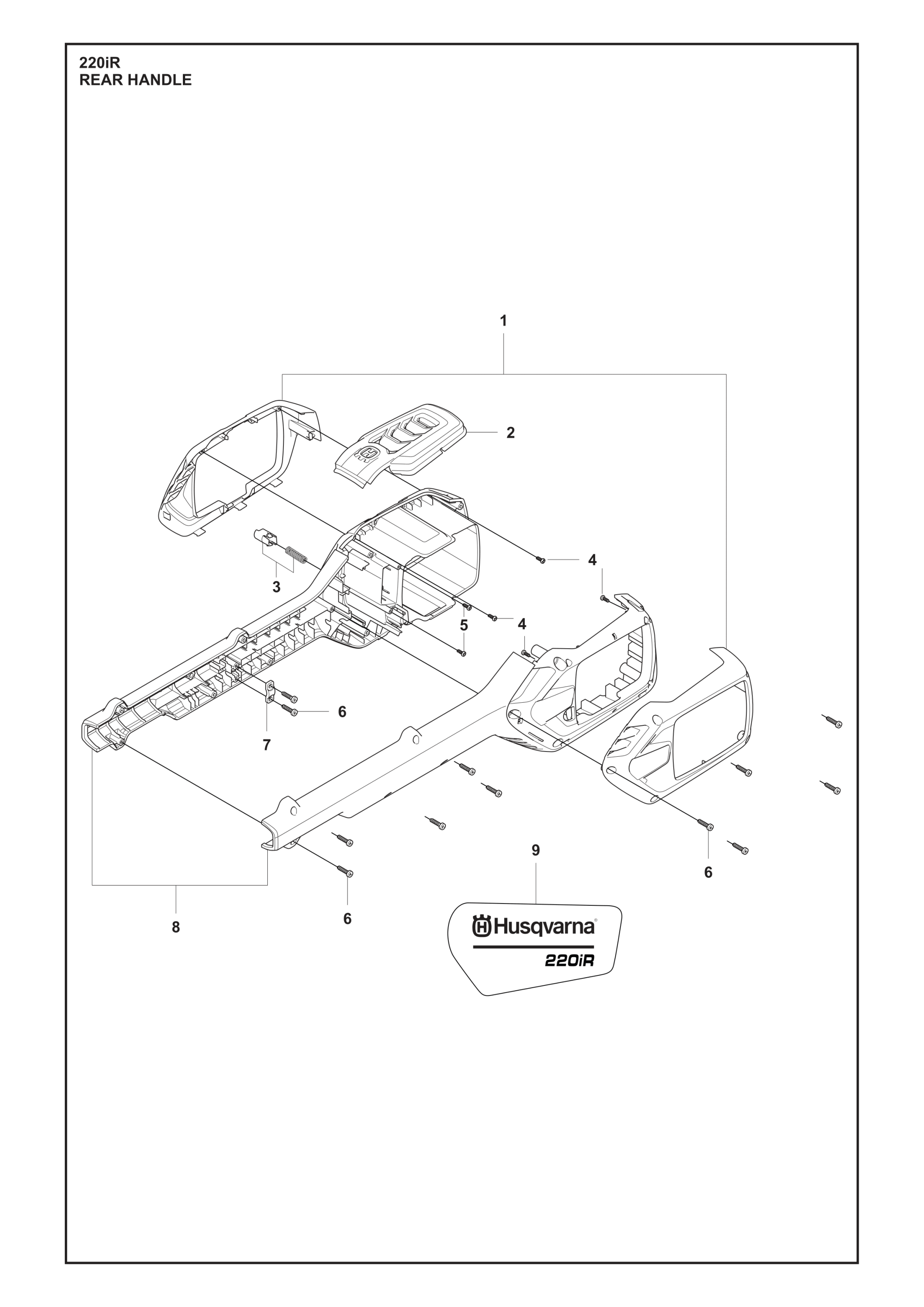

Nr.	Anzahl im Gerät		Artikel
	1		Abdeckungen Griffgehäuse links und rechts (548191801)
	1		Abdeckung Akkugehäuse oben (529901201)
	1		Federkassette (536503301)
	4		Schraube ST3x8 Anschlussblock (585818901)
	2		Schraubensatz ST3x10 (535395201)
	12		Schraube ST4x16 (585819002)
	1		Schnurbefestigung Griffgehäuse (579715501)
	1		Gehäuse hinterer Griff (548191901)
	1		Aufkleber Modellbezeichnung 220iR (547624801)

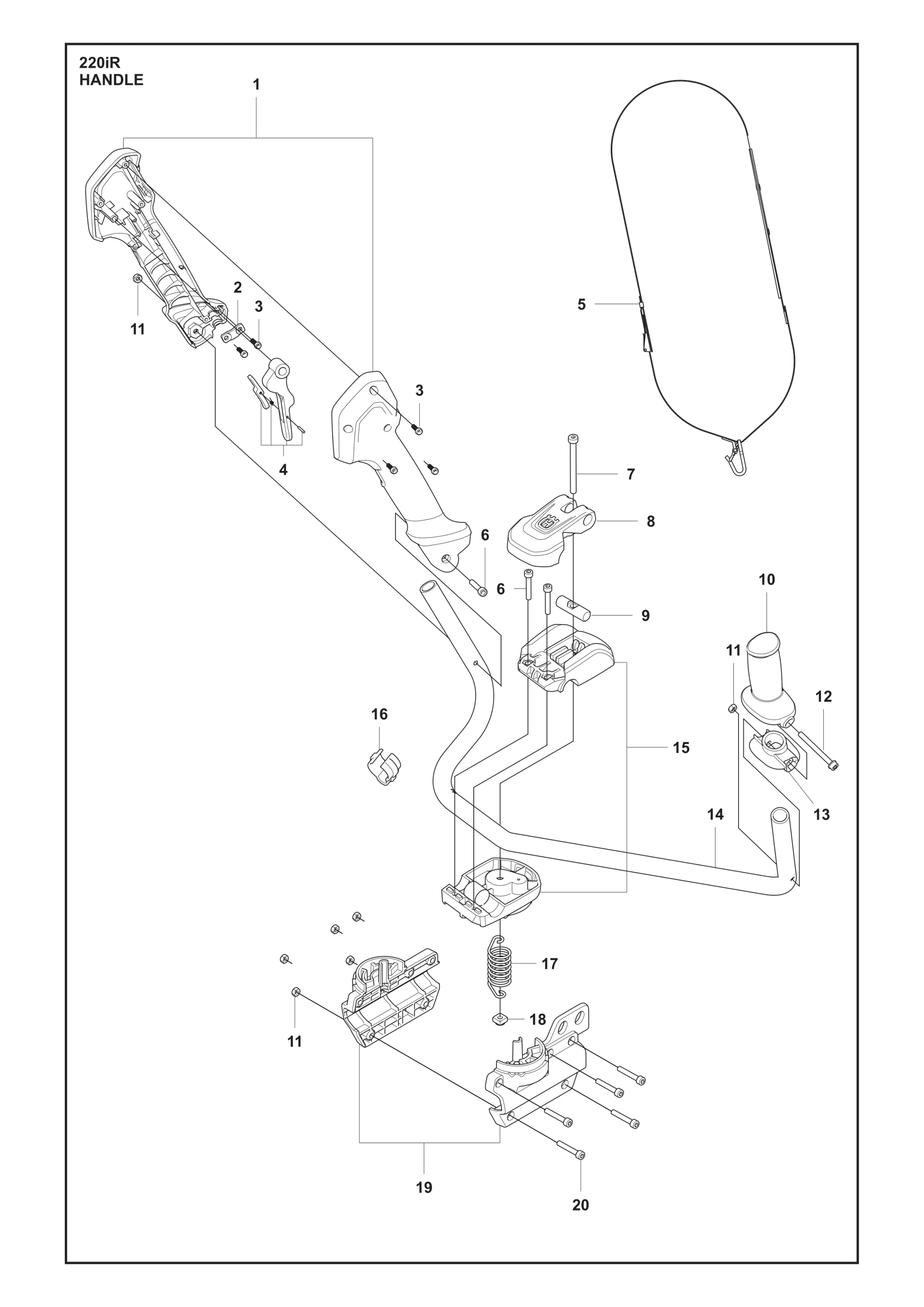

Nr.	Anzahl im Gerät		Artikel
	1		Gehäuse Bediengriff (548191301)
	1		Schnurbefestigung Griffgehäuse (579715501)
	5		Schraube ST4x16 (585819002)
	1		Sperrknopf Einschaltsperre (548191701)
	1		Schultergurt (547485501)
	3		Schraube Griffbereich (586471301)
	1		Schraube M6x65 Innensechskant (547712801)
	1		Klemmhebel Griffbügel (547486601)
	1		Bolzen Klemmhebel (547486701)
	1		Griff links Griffbügel Ø19mm (548645901)
	7		Sechskantmutter M5 (585944701)
	1		Schraube mit Flansch M5x50 (503207450)
	1		Halter linker Griff (537172901)
	1		Griffbügel (547486001)
	1		Klemme Griffbügel oben (548191401)
	1		Klammer Griffbügel (502211201)
	1		Drehfeder Griffbügelklemme (547486401)
	1		Vierkant-Sicherungsmutter M6 (547712301)
	1		Klemme Griffbügel unten (548191501)
	5		Innensechskantschraube M5x16 (586471302)

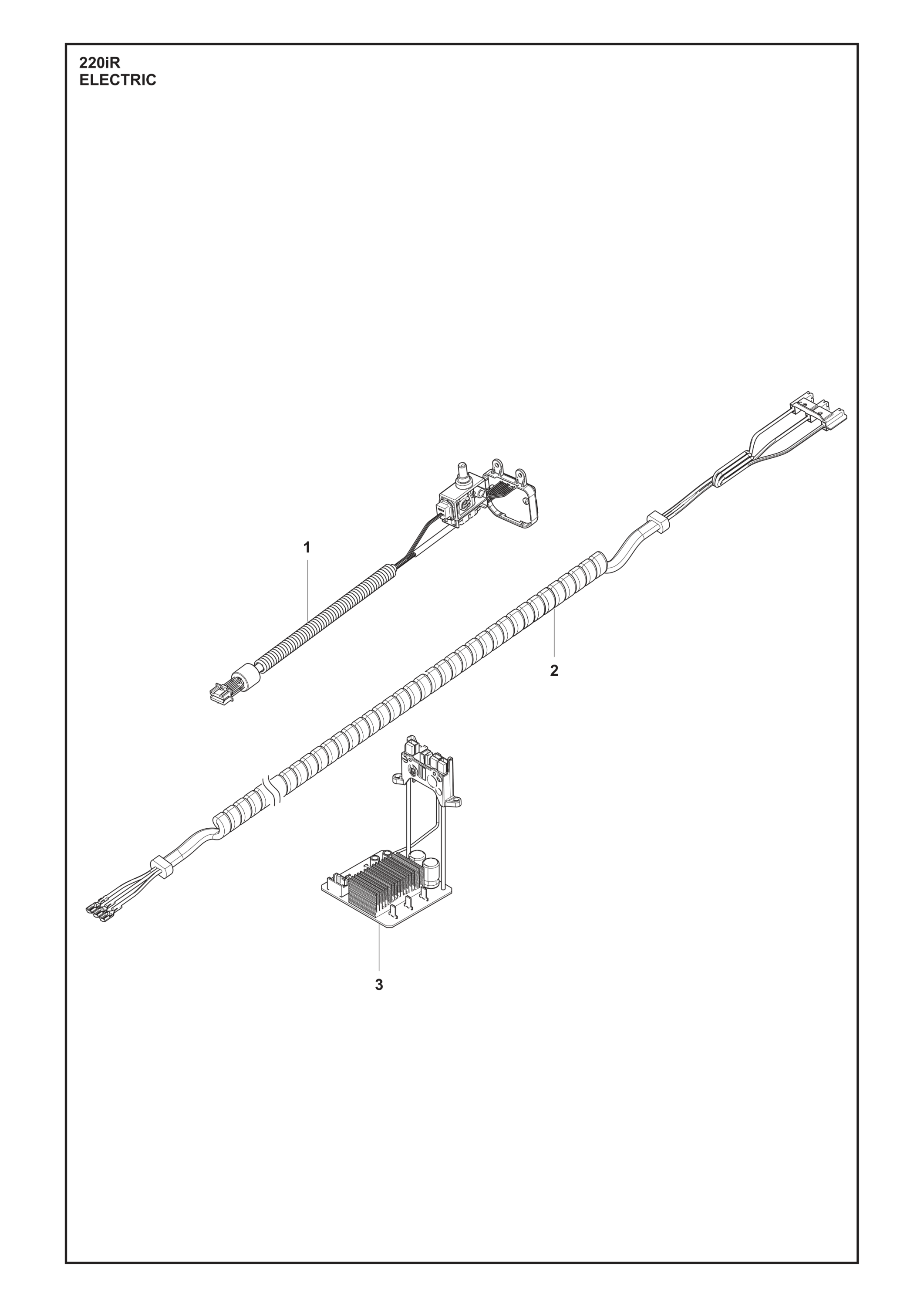

Nr.	Anzahl im Gerät		Artikel
	1		Bedienpanel 2 Tasten ohne Bluetooth (547363001)
	1		Kabelsatz (547693201)
	1		Steuereinheit mit Kühlkörper (546816201)

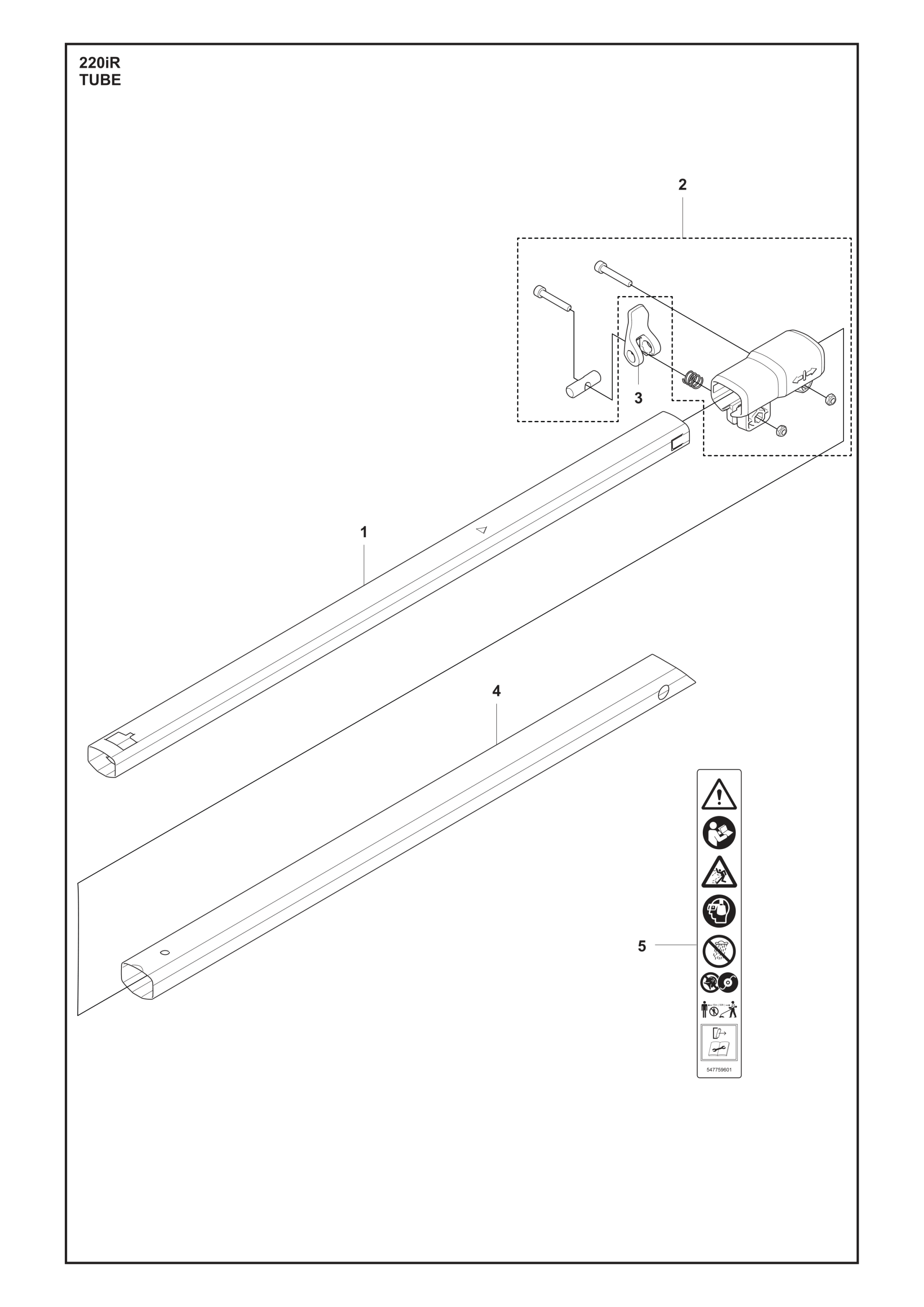

Nr.	Anzahl im Gerät		Artikel
	1		Schaftrohr klein (547485401)
	1		Kupplung Schaftrohre (588755101)
	1		Klemmhebel Rohrkupplung (590932701)
	1		Schaftrohr oben groß (529901901)
	1		Warnaufkleber (547759601)

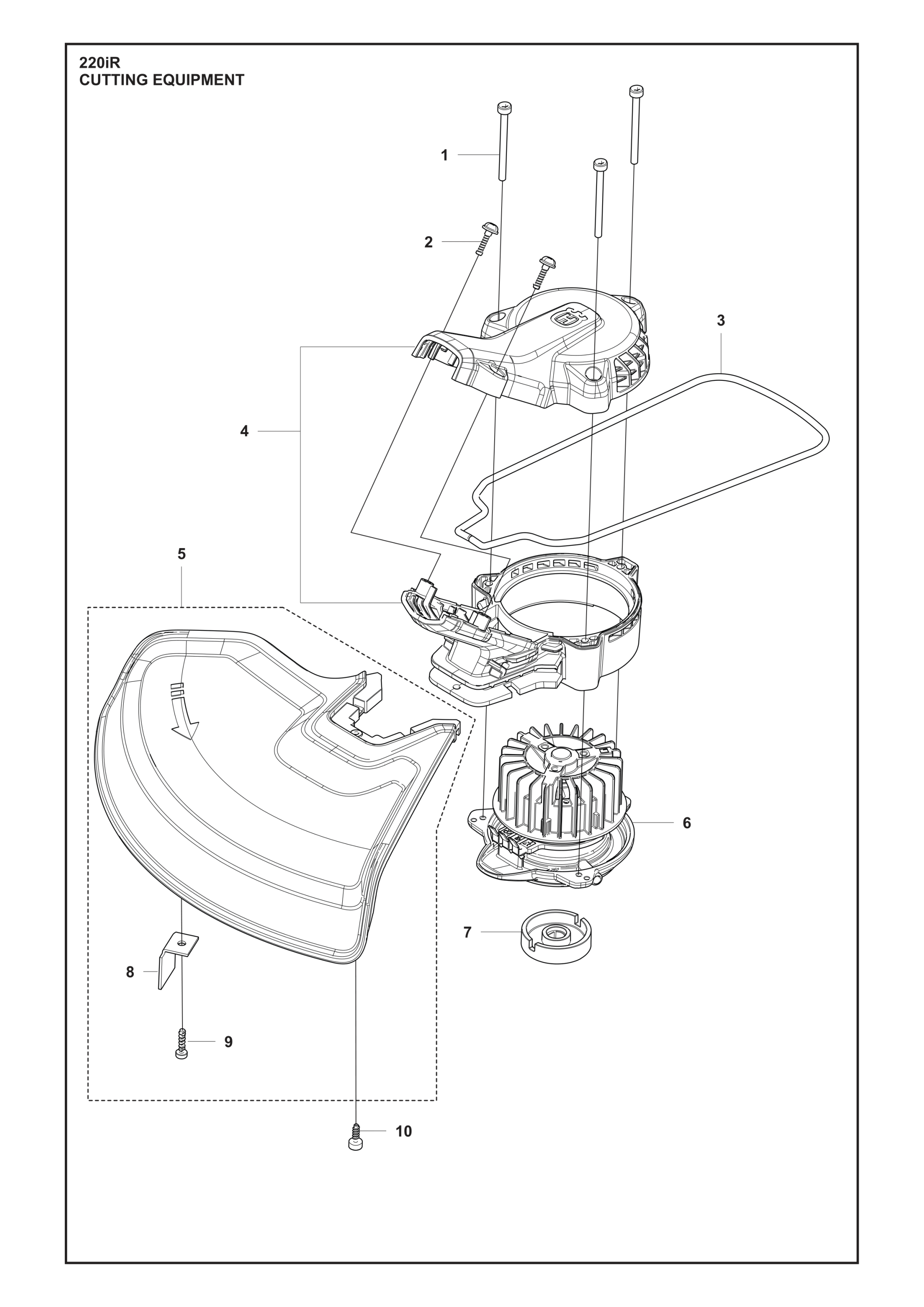

Nr.	Anzahl im Gerät		Artikel
	3		Schraube Torx M4x50 T20 (547516401)
	2		Torx-Schneidschraube ST5x16 T25 (536026201)
	1		Dichtungsring Motorgehäuse (547685301)
	1		Motorgehäuse Schneidkopf (548366201)
	1		Schutzsystem Schneidkopf (548554201)
	1		Elektromotor Schneidkopf (547599501)
	1		Abstandsscheibe Elektromotor (529970401)
	1		Fadenabschneidemesser 330mm Schnittkreis (529970201)
	1		Schraube ST4x16 (585819002)
	1		Innensechskant-Schneidschraube ST4x12 (536026301)

Zubehör

	Artikel beschreibung
	Ersatzmesser TriCut 300mm 6 Stk. (531017715) 300mm, 6 Stk.
	Trimmerkopf R25B M10x1-L (534162001) R25B, M10, für Akkutrimmer
	Akku (967937701) BLi30, 7.5Ah, 270Wh
	Akkuladegerät C250 EU (970760501) C250, EU

Dokumente

Für Husqvarna 220iL stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.

Bedienungsanleitungen

Bedienungsanleitung (PDF) für Husqvarna Trimmer 220iL – Inbetriebnahme, Einstellungen, Wartung und Sicherheit.

220iR

Sprachen des Dokuments: DE, BG, CS, DA, EL, EN, ES, ET, FI, FR, HR, HU, IT, JA, LT, LV, NB, NL, PL, PT, RO, RU, SK, SL, SR, SV, TR, UK

220iR

Sprachen des Dokuments: DE, BG, CS, DA, EL, EN, ES, ET, FI, FR, HR, HU, IT, JA, LT, LV, NB, NL, PL, PT, RO, RU, SK, SL, SR, SV, TR, UK

Wählen Sie die passende Version nach Modelljahr oder Produktnummer; Inhalte können je nach Variante abweichen.
