| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  | Winkelgetriebe (537333201) | ||
| 1 | Kugellager Winkelgetriebe (738219800) | |||
| 1 |  |
Kugellager 6001 LLU Winkelgetriebe (529602601) 6001 | ||
| 1 |  |
Sicherungsring SGH 28x1.2 (735312810) SGH 28x1.2, Stahl, PP | ||
| 1 |  |
Mitnehmer Winkelgetriebe (537234901) Mitnehmer. | ||
| 1 | Schale Messerbefestigung (537292601) | |||
| 1 |  | Stützflansch Schneidblatt (537285601) | ||
| 1 |  |
Mutter M10x1.25 Linksgewinde Messer (503856301) M10x1.25, Linksgewinde, 6H, verzinkt | ||
| 1 |  |
Schmierstopfen M10x9 (503201501) M10x9, Winkelgetriebe | ||
| 1 |  |
Schraube M5x12 mit Schraubensicherung (503201412) M5x12, 12.9, DS, Schraubensicherung | ||
| 1 |  |
Schraube (503200725) M5x25, 12.9, DS, IHSCFM | ||
| 1 |  |
Kugellager Winkelgetriebe 24x9x7mm (738219900) 24x9x7mm, Winkelgetriebe | ||
| 1 |
Sicherungsring SGA 9x1 (735311100) SGA 9x1, Stahl, PP | |||
| 1 |  |
Sicherungsring SGH 24x1.2 (735312510) SGH 24x1.2, Stahl, PP | ||
| 1 |  |
Sechskantschraube M6x20 (725237071) M6x20, 8.8, verzinkt, EHHM | ||
| 1 |  |
Schraube M5x12 (503200712) M5x12, 12.9, DS, IHSCFM | ||
| 1 |  |
Schaftrohrklemme (574306904) Klemme zur Befestigung eines Schutzes. |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |

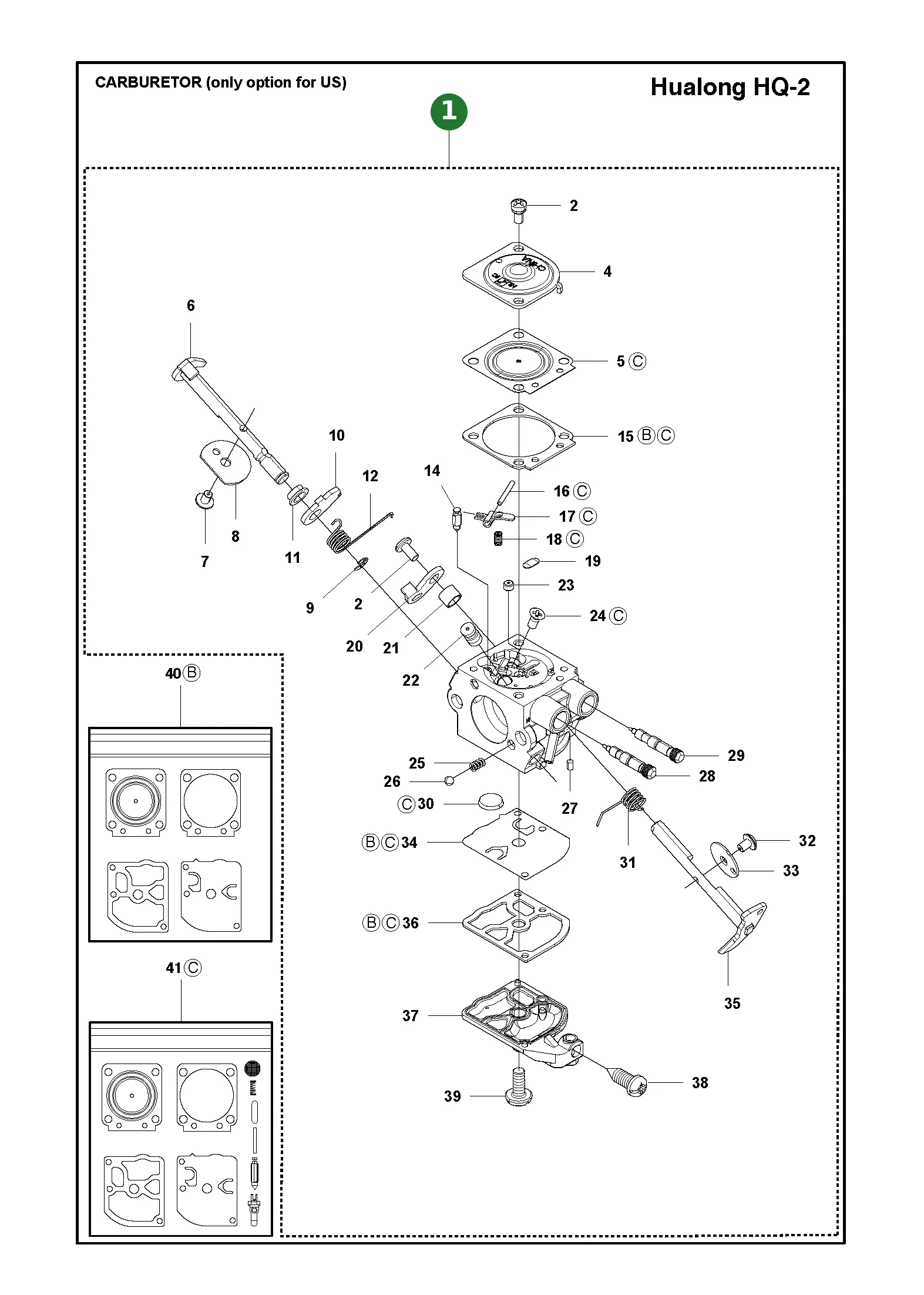

Vergaser Hualong HQ-2 (US-Ausführung) (576019801) HQ-2 | ||
| 1 |  |
Dichtungssatz Vergaser HQ-2 (581743501) HQ-2, inkl. Membran | ||
| 1 |
Reparatursatz Vergaser HQ-2 (581743701) HQ-2 |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Sechskantschraube M5x20 (502206503) M5x20, ISO 4014, 8.8, DS, EHHM | ||
| 1 |  |
Drehknopf Griffbefestigung (502204001) Griffbefestigung, #848L5E34G0 | ||
| 1 |  |
Filterdeckel Luftfilter (503888001) Luftfilter | ||
| 1 |  |
Luftfilter (537186301) Schaumstoff, vorgeölt | ||
| 1 |  |
Schraube MT5x16 (503217516) MT5x16, 10.9, TBO, IHSCFT | ||
| 2 |  |
Schraube MT5x50 (503217550) MT5x50, 10.9, TBO, IHSCFT | ||
| 1 |  |
Isolier-Zwischenwand (503910901) isolierend, zwischen Vergaser und Motor | ||
| 1 |  |
Chokehebel (503962501) Chokehebel zur Betätigung des Chokes. | ||
| 1 |  |
Ansaugrohr (503942601) Ansaugrohr für den Ansaugbereich. | ||
| 2 |  |
Vierkantmutter M5 (503226504) M5, Klasse 12, TBO | ||
| 2 |  |
Schraube M5x25 (503200325) M5x25, 12.9, TBO, Schraubensicherung | ||
| 1 |  | Dichtung Vergaser (503497101) | ||
| 1 |  |
Vergaser Zama C1Q-EL24A (588171156) Vergaser. | ||
| 1 |  |
Filterhalter (503890301) Filterhalter. | ||
| 1 |  |
Sechskantmutter M5 (731231401) M5, ISO 4032, 8, verzinkt | ||
| 1 |  |
Radkappe (503887901) Radkappe für die Radnabe. |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 | Kupplungsdeckel (537289702) Lageraufnahme für Kupplungstrommel | |||
| 1 |  |
Schraube MT5x20 (503216820) MT5x20, 12.9, IHSCFT, DS | ||
| 3 | Rohrniete (537373801) | |||
| 2 |  |
Schraube M5x25 (503200225) M5x25, 12.9, TBO, IHSCFM | ||
| 2 | |
Sechskantmutter M5 (731231401) M5, ISO 4032, 8, verzinkt | ||
| 1 |  |
Sicherungsring SGA 10 (735311200) SGA 10 | ||
| 1 |
Kupplungstrommel (537237502) Kupplungstrommel als Baugruppe. | |||
| 1 | Kurbelgehäuse (537041103) | |||
| 7 | |
Schraube MT5x20 (503216820) MT5x20, 12.9, IHSCFT, DS | ||
| 3 |  |
Schraube Festigkeitsklasse 12.9 (503216618) MT4x18, 12.9, IHSCT, DS |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 | Kurbelwelle mit Pleuelstange (503852474) inkl. Pleuelstange | |||
| 1 |  | Lagerhalter Kurbelwelle (503940203) | ||
| 1 |  |
Nadellager Kolbenbolzen (503712201) Kolbenbolzen | ||
| 1 | | Lagerhalter Kurbelwelle (503940203) |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 2 |  |
Schraube ST4.2x12 Armschutz (503213512) ST4.2x12, Armschutz, CCRPANT, CH, TBO | ||
| 1 |  |
Armschutz (537104401) Armschutz für die Arbeit mit der Heckenschere. | ||
| 1 |
Aufkleber Zylinderdeckel (537353336) Zylinderdeckel | |||
| 1 | Aufkleber Zylinderdeckel (537353337) Zylinderdeckel | |||
| 1 | Deckel (544193501) | |||
| 2 |
Abstandsschraube PW5.5x14.3 (503961302) Abstandsausführung, PW5.5x14.3, 12.9, DS | |||
| 3 | |
Schraube MT5x20 (503216820) MT5x20, 12.9, IHSCFT, DS | ||
| 1 | Zylinderdeckel (503871802) Abdeckung des Motorzylinders. | |||
| 1 |  | Hitzeschutz (537320805) | ||
| 1 | |
Schraube MT5x20 (503216820) MT5x20, 12.9, IHSCFT, DS |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 | Schalldämpfer (537039405) Schalldämpfer der Abgasanlage. | |||
| 2 |  |
Innensechskantschraube M5x50 mit Flansch (503202950) M5x50, Flansch, A2-80, IHSCFM | ||
| 1 |  |
Funkenfangsieb Schalldämpfer (503871701) Schalldämpfer | ||
| 1 |  |
Schalldämpfer (537161901) Schalldämpfer der Abgasanlage. | ||
| 1 |  |
Dichtung Schalldämpfer (537014101) Schalldämpfer | ||
| 1 |  |
Zylinder (R-DEL) (537032008) R-DEL | ||
| 1 |  |
Kolben-Baugruppe (537405902) Baugruppe | ||
| 2 |  |
Kolbenring (503289043) G2 | ||
| 2 |  |
Sicherungsring Kolbenbolzen (737440800) Sicherungsring. | ||
| 1 | |
Nadellager Kolbenbolzen (503712201) Kolbenbolzen | ||
| 4 |  |
Schraube M5x35 (725533755) M5x35, 12.9, TBO, IHSCM |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  | Kraftstofftank (537068602) | ||
| 2 |  |
Gummitülle Kraftstoffleitung (503735801) Bypass-Hebel, BR.SLANG | ||
| 1 |  |
Kraftstoffschlauch 102mm (537042401) L=102mm | ||
| 1 |  |
Primerblase (503936601) Kraftstoffvorförderung | ||
| 2 | |
Kraftstoffschlauch 102mm (537042401) L=102mm | ||
| 1 |  |
O-Ring Kraftstoffanschluss (537184901) O-Ring. | ||
| 1 |  |
Kraftstoffschlauch Spiralform 230mm (581756205) Spiralform, L=230mm | ||
| 1 | |
O-Ring Kraftstoffanschluss (537184901) O-Ring. | ||
| 1 |  |
Kraftstofffilter (503443201) Blasgerät | ||
| 1 |  |
Tankdeckel mit Halteband (590324802) Tankdeckel für den Kraftstofftank. | ||
| 4 |  |
Aufhängungselement (503911001) Kraftstofftank |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Zündmodul (537418701) MB-50, OPS | ||
| 1 |  |
Zündkerzenstecker mit Entstörwiderstand (537239601) mit Entstörwiderstand | ||
| 2 |  |
Schraube M6x21.5 (503842902) M6x21.5, 19MnB4 | ||
| 1 |  |
Scheibe außen Kupplung (537046702) oben, Kupplung | ||
| 1 |  |
Fliehkraftkupplung (537032201) R-DEL | ||
| 1 |  |
Kupplungsfeder (503816001) Fliehkraftkupplung | ||
| 2 | Kupplungsbacke (503842801) Fliehkraftkupplung | |||
| 1 |  |
Zündkerze RCJ7Y (503235108) RCJ7Y | ||
| 1 |  |
Zündkerze BPMR7A (503235111) BPMR7A | ||
| 2 |  |
Schraube MT4x16 T27 (586444901) MT4x16, T27, 12.9, ITXSCT, TBO | ||
| 1 |  |
Scheibe Kupplung (537046802) unten, Kupplung | ||
| 1 |
Flansch-Sechskantmutter M6 (731711651) M6, ISO 4161, 10, verzinkt | |||
| 1 |  | Schwungrad (537249602) |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Rohr (537214901) Rohr-Baugruppe. | |||
| 1 |
Schraube M6x35 mit Vierkantansatz (503219835) M6x35, Vierkantansatz, 8.8, verzinkt | |||
| 1 |  |
Griffbügel Trimmerschaft (537076801) Trimmerschaft | ||
| 1 |
Befestigungsblech Griffbügel (530038599) Griffbügel, Trimmerschaft | |||
| 1 |
Flügelmutter M6 Griffbügel (503222601) M6, Griffbügel | |||
| 1 |  |
Antriebswelle flexibel (537351701) flexibel | ||
| 1 | |
Sicherungsring SGA 10 (735311200) SGA 10 | ||
| 1 |
Kupplungstrommel (537237502) Kupplungstrommel als Baugruppe. | |||
| 1 |
Warnaufkleber D-Griff (503795601) D-Griff | |||
| 1 |
Warnaufkleber Motorsense (589295101) Warnhinweise, Benzingeräte |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 | Griff (537443802) OPS | |||
| 1 |  |
Vibrationsdämpfer (503961401) Vibration | ||
| 1 |  |
Rückholfeder Gashebel (537011301) Gashebel | ||
| 1 |  |
Gashebelsperre (503878001) Sperre für den Gashebel. | ||
| 1 |  |
Gashebel innen (503918101) Gashebel zur Drehzahlbetätigung. | ||
| 1 |  |
Gashebel außen (503877903) Gashebel zur Motorregelung. | ||
| 1 | Griffhälfte links Gashebel (503995601) links, Bediengriff | |||
| 1 |  |
Schalter Bediengriff (537419001) OPS | ||
| 2 | |
Schraube Festigkeitsklasse 12.9 (503216618) MT4x18, 12.9, IHSCT, DS | ||
| 1 |
Abstandsschraube PW5.5x14.3 (503961302) Abstandsausführung, PW5.5x14.3, 12.9, DS | |||
| 1 |  |
O-Ring Abdeckung 8.1x1.6mm (740420600) BS 4518, 8.1x1.6mm, Nitrilkautschuk | ||
| 1 |
Griffhälfte rechts Gashebel (503995501) rechts, Gashebel | |||
| 1 |  |
Gaszug (544171701) Gas | ||
| 1 |  | Kurzschlusskabel (537414201) | ||
| 1 | |
O-Ring Abdeckung 8.1x1.6mm (740420600) BS 4518, 8.1x1.6mm, Nitrilkautschuk | ||
| 1 |
Abstandsschraube PW5.5x14.3 (503961302) Abstandsausführung, PW5.5x14.3, 12.9, DS |
