Schritt-für-Schritt Anleitung zum Bestellen von Ersatzteilen: 1. Teilenummer in der Explosionszeichnung finden, 2. Artikel auswählen und in den Warenkorb legen, 3. Bestellung abschließen

Hier findest Du Original-Ersatzteile für Dein Modell 430LS von Husqvarna. Weitere Informationen findest Du in den zugehörigen Dokumenten und Anleitungen.

Ersatzteilkatalog für 430LS

Nr.	Anzahl im Gerät		Artikel
	1		Rohr (528868901) Rohr.
	1		Dichtung (521825401) T340012130
	1		Welle (514344201) Z352012213
	1		Getriebegehäuse (528804901) Baugruppe
	1		Getriebegehäuse (515631801) Z644013122
	1		Sicherungsring (516125501) #0406502612
	1		Dichtung (514382501) Z356513130
	1		Mutter (521804001) Mutter.
	1		Kolben (528840101)
	1		Lager (521822001) T330013531
	1		Lager Zahnradwelle (505169201) 326ES, Zahnradwelle, #0600000609
	1		Ring (521821801) T330013330
	1		Sicherungsring (505169401) #0406502412
	1		Torxschraube (512845701) Torx, T495052500
	1		Werkzeughalter Ausführung A (515632501) A, Z644013242
	1		Schmiernippel Getriebegehäuse (505171501) Getriebegehäuse, 326ES, Z319913350
	1		Scheibe (505171601) für 326ES, #0164120608
	1		Bolzen (521861101) T495051200
	1		Griff (575385101)
	1		Gehäusehälfte rechts (574390601) rechts
	1		Gehäusehälfte links (574390701) links
	1		Gashebel (575385201) Hebel zur Gasbetätigung.
	1		Feder Gashebel (529259601) Feder am Gashebel im Gasbedienungsgriff.
	1		Feder Gashebel (529259601) Feder am Gashebel im Gasbedienungsgriff.
	1		Sicherheitshebel (575385301) Gashebelsperre
	1		Gelenkhebel Gasbetätigung (529259201) Gasbetätigung
	1		Stoppschalter (521851601) Stoppfunktion, T450652110
	4		Schraube (521517701) #8488241600
	1		Kabel Ausführung C (529257101) C
	2		Kabelsatz (529256101) Kabelsatz für die elektrische Verbindung.
	1		Rohr (521805501) T300314510
	2		Band (529259401)
	2		Schraube (504114301) #Z482013180
	2		Mutter (579000001)
	1		D-Griff (503871906) Schlaufenförmiger Griff zur Führung des Trimmers.
	1		Abstandshalter D-Griff (503940301) D-Griff
	1		Vierkantmutter M6 (502197101) M6, 8, MnPP/ZnPP
	1		Bolzen M6x35 (US-Ausführung) (510906101) M6x35, US-Ausführung, RJD, #8488163500
	1		Trimmerschutz (578403402) Schutz für den Schneidbereich des Trimmers.
	2		Messer Fadenabschneider langer Trimmerschutz (574395601) Messer für den Rasenmäher.
	2		Schraube Fadenabschneidemesser (502843901) Fadenabschneidemesser, #T496051431
	1		Motor (970413901) #970413901
	2		Halter (Ausführung 848JC066C1) (521653101) 848JC066C1
	1		Torxschraube Schutzhalter (512846401) Schutzhalter, T495063000
	1		Warnaufkleber (529266401) Aufkleber mit Warnhinweis.
	1		Pfeilaufkleber Schaftrohr (505295801) Pfeilmarkierung, Schaftrohr, Z355311550

Nr.	Anzahl im Gerät		Artikel

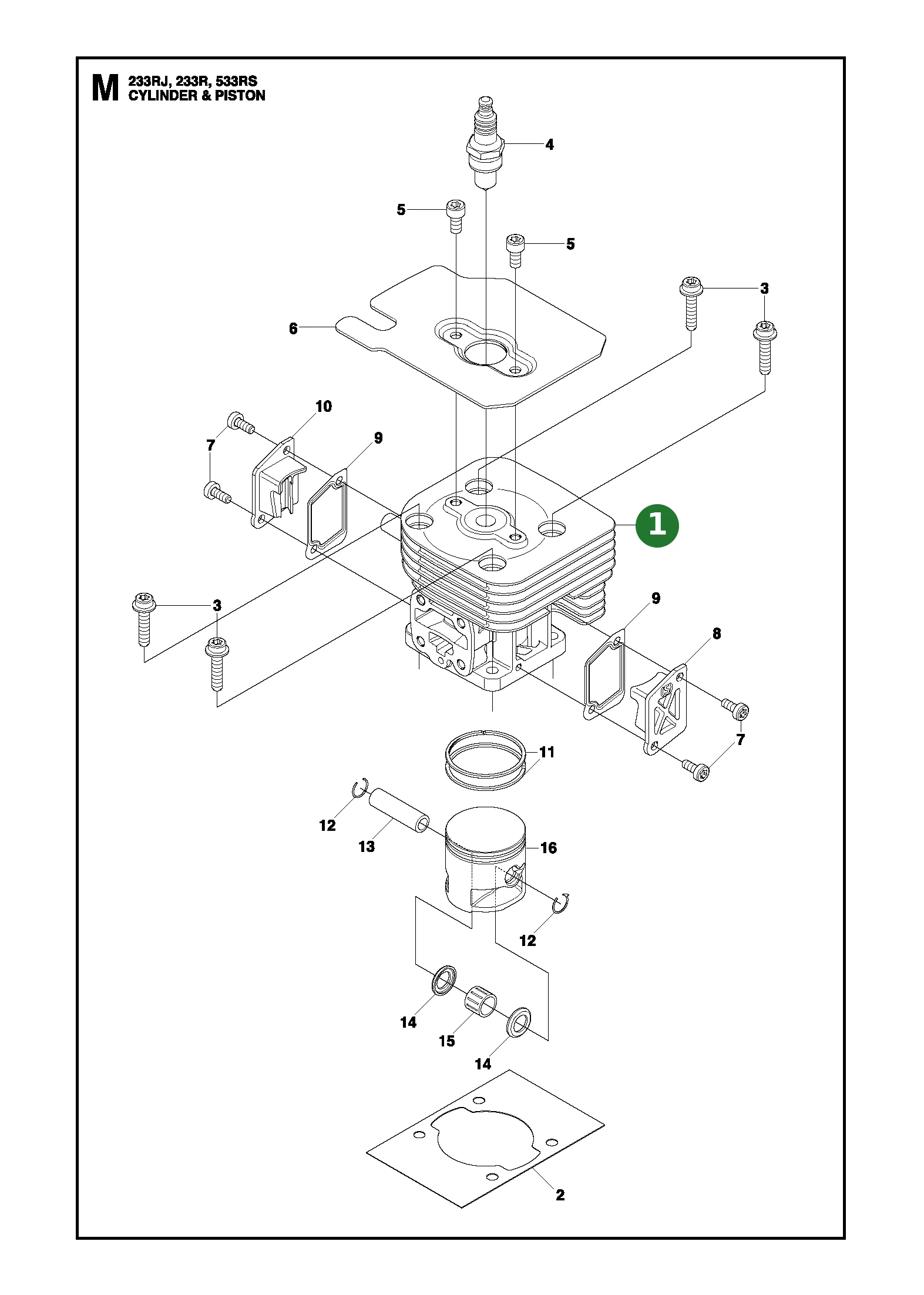

	1		Zylinder (528073301) Zylinder.
	1		Zylinderfußdichtung (504119101) Zylinderfuß, T159012210
	4		Bolzen Zylinderbefestigung (506745201) Zylinderbefestigung, #Z482012130
	1		Ansaugisolator Vergaser (528073701)
	1		Dichtung Vergaserisolator (528070201) Vergaser-Isolator
	1		Dichtung Vergaser (521755001) Vergaserflansch, #T159013130
	4		Bolzen (505040401) T495052021
	1		Abdeckung Zylinder mit Kreuzverstrebung (521614501) Kreuzverstrebung, 848F6012C1
	2		Dichtung Zylinderabdeckung (521614801) Zylinderabdeckung, 848F6012E1
	1		Abdeckung Zylinder mit Kühlrippen (521614701) Rippenstruktur, 848F6012D2
	4		Schraube Zylinderabdeckung (504119201) Zylinderabdeckung, #8488141000

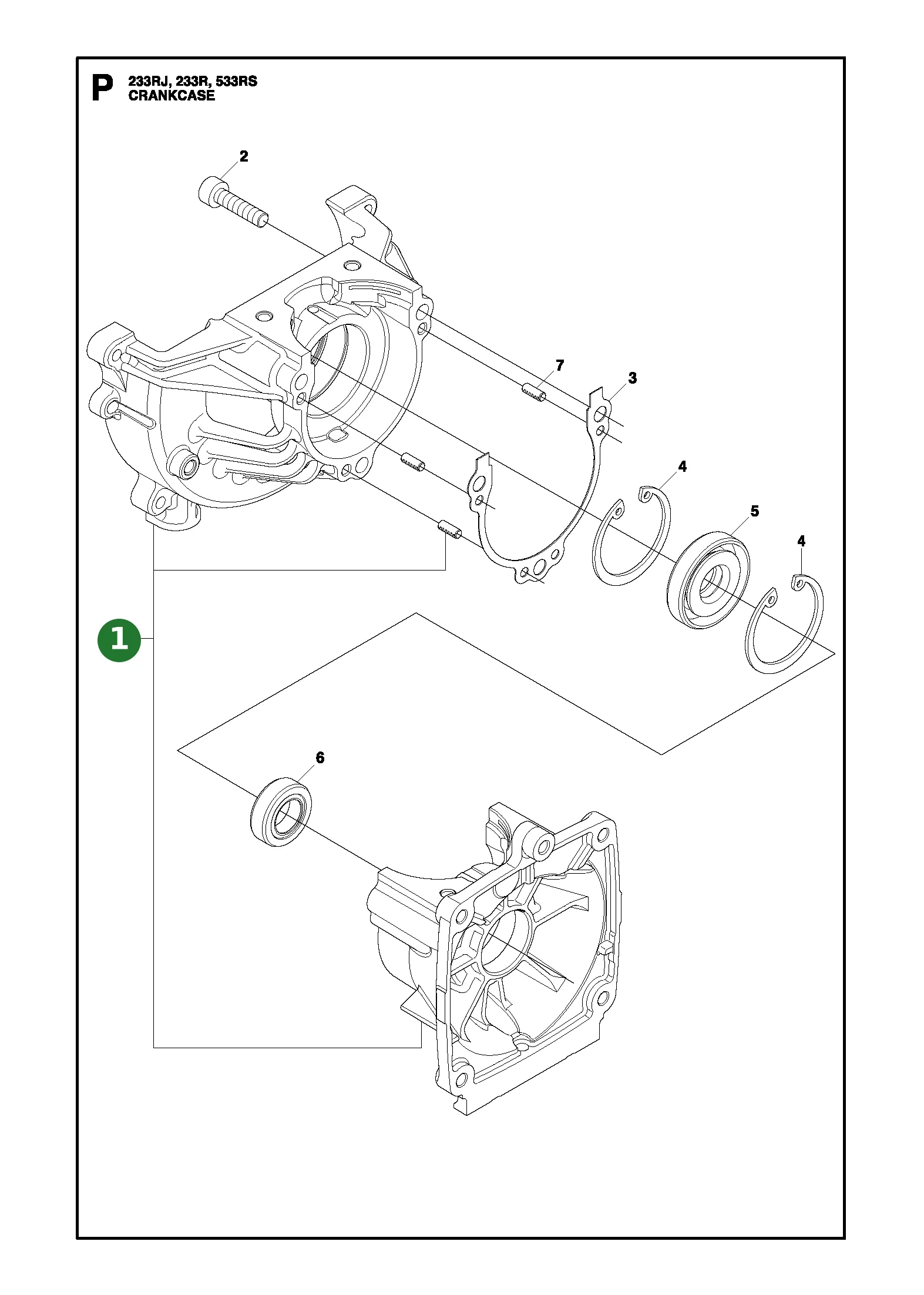

	1		Kurbelgehäuse (521615501) zweiteilig, 848F602111
	1		Dichtung Kurbelgehäuse (504121201) Kurbelgehäuse, 848F6021D1
	2		Kugellager Kurbelwelle (597610801)
	1		Wellendichtring Kurbelwelle (504121501)
	1		Wellendichtring Kurbelwelle (505296701) #Z165021220
	2		Sicherungsring Kurbelwelle (504121001) Kurbelwelle, #0406503212
	3		Schraube (504114301) #Z482013180
	1		Kolben (528073801)
	2		Kolbenring (504120501) 2 Stk., 8488C38200
	1		Kolbenbolzen (504120601) 8488B93200
	2		Sicherungsring Kolbenbolzen (504120901) Kolbenbolzen, 2x, Z331041320
	1		Nadellager Kolbenbolzen (504120101) Kolbenbolzen, Z331041410
	2		Anlaufscheibe Kolbenbolzenlager (504120201) Kolbenbolzenlager, Z165041510

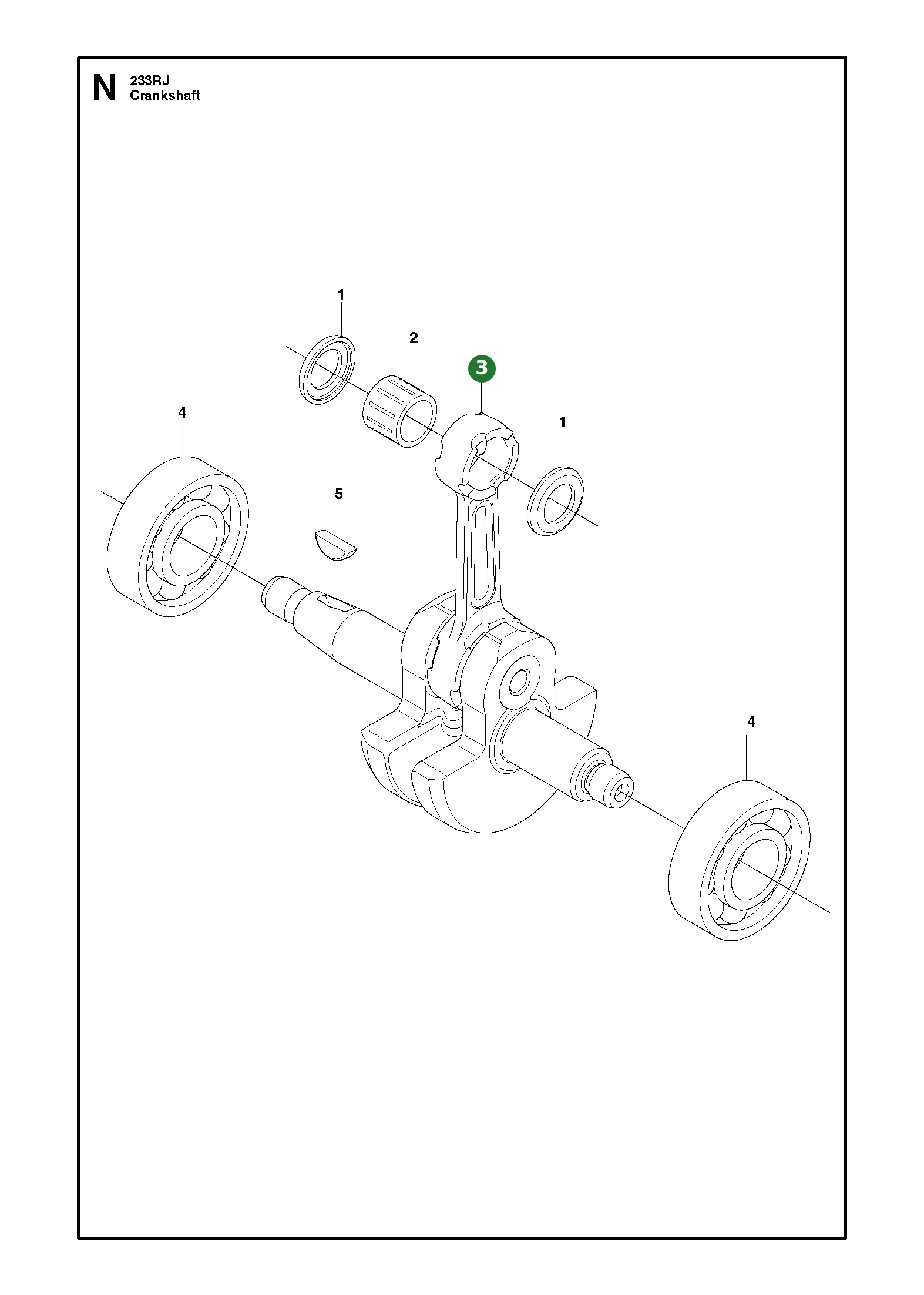

	1		Kurbelwelle mit Pleuelstange (521616001) mit Pleuelstange, 848F604201
	1		Mutter Schwungrad (504118001) Schwungrad, #Z165043230
	1		Scheibenfeder Kurbelwelle (506689401) Kurbelwelle, #Z100043240
	1		Rotor Zündanlage (521769301) Kühlrippen, T170071110, ab Seriennr. 20112700001

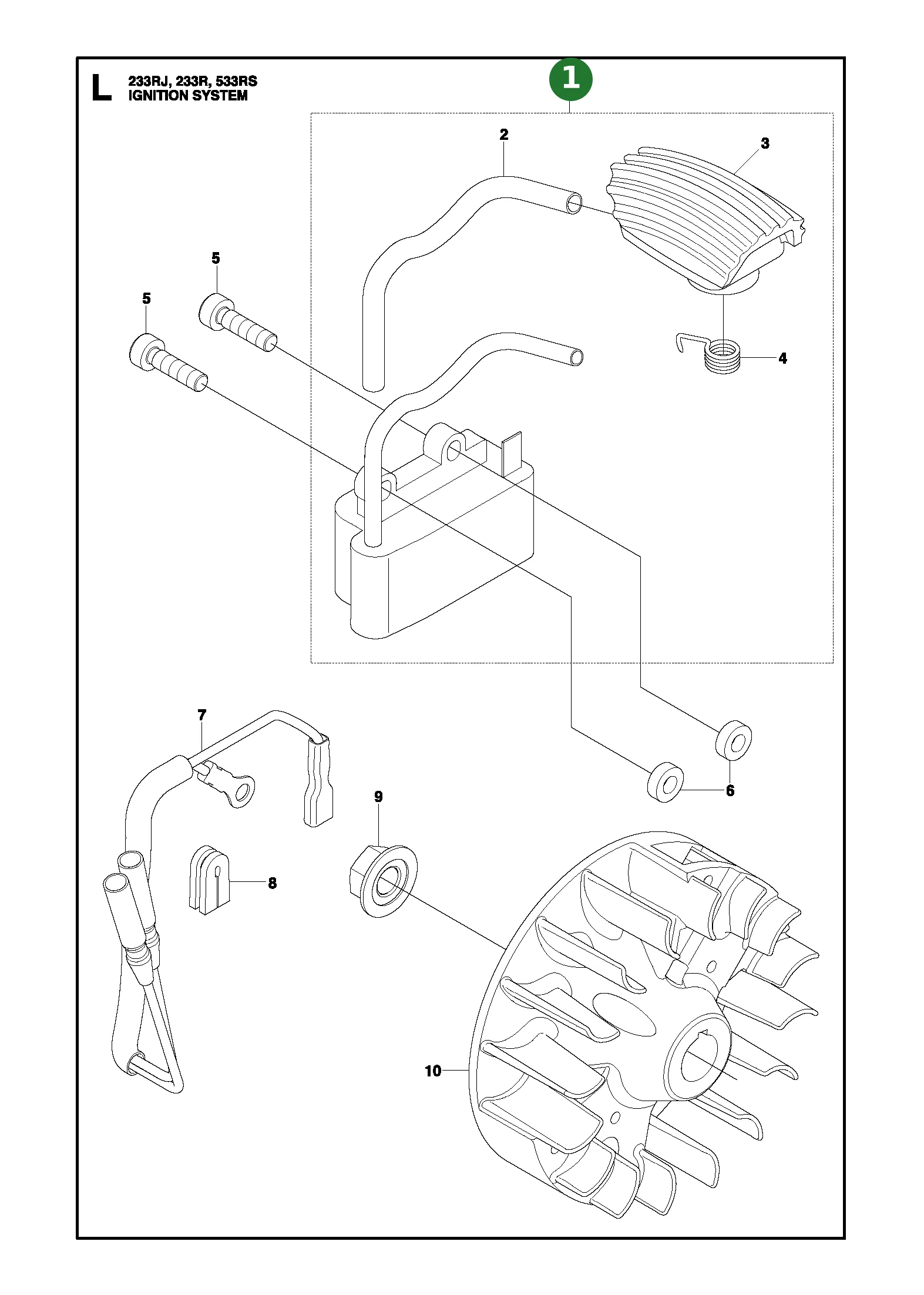

	1		Zündspule (512332001) T159071200, Seriennr. 20090100001–20140100000
	1		Zündkerzenstecker (521610001) 848F3071C2
	1		Kontaktfeder Zündkerzenstecker (521739501) Zündkerzenstecker, T110872120, Seriennr. 20112700001–20140100000
	1		Schutzrohr Zündkabel (513764701) Zündkabel, Z285071320, Seriennr. 20112700001–20140100000
	2		Abstandsscheibe Zündmodul (504118601) Zündmodul, Z126071261
	2		Schraube M4x16 Torx T27 (506745701) M4x16, T27, #Z482072150
	1		Vergaser Ausführung A (528075501) Ausführung A
	1		Dichtungssatz Vergaser (528070101)
	1		Vergasergehäuse (502238401) #Z185081450
	1		Dichtungssatz Vergasermembran (583983301) #525313101
	1		Vergasergehäuse unten (506740901) unten, Z185081490
	1		Deckel Vergaser unten (506741001) unten, Primerpumpe, Z185081520
	1		Primerpumpe Vergaser (505306701) #Z175181510
	1		Einstellnadel Vergaser (511351401) Vergaser, 848F0880J0
	1		Sicherungsring Vergasergestänge (506738601) Gestänge, Z175181130
	1		Schwenkstift Vergasergestänge (516597701) #188181140
	2		Schraube Gaszughalter (505307901) Gaszughalter, #Z175281110
	1		Halter Gaszug-Einsteller (506746001) Gaszug-Einsteller, Z550081120
	1		Mutter Gaszug-Einsteller (516117901) Gaszug-Einsteller, #028210604
	1		Einstellschraube Gaszug (505308201) Gaszug, #8488361200
	4		Schraube Vergaserdeckel unten (516544001) unten, Vergaserdeckel, #185081530
	1		Scheibe Schwenkstift (506746101) Schwenkstift, Z550081160
	2		Schraube Luftfilterhalter lang (521515501) Luftfilterhalter, #8488055000
	1		Federclip Vergaser (506741501) Vergaser, #Z195086120
	1		Schalldämpfer (australische Ausführung) (575584201) Abgasanlage
	1		Funkenfänger Abgasrohr (506615601) Abgasrohr, Z481015140
	2		Schraube M5x50 Torx T27 (504116501) Z482015310
	1		Dichtung Schalldämpfer (528070301) Dichtung.
	1		Platte Schalldämpferschutz (521615201) Schalldämpferschutz, 848F601530
	1		Blech Schalldämpferschutz (521615401) Schalldämpferschutz, 848F6015F0
	2		Befestigungsschraube (529268101) Schraube.
	1		Kupplungsgehäuse-Baugruppe A (528071001) Ausführung A, Kupplung
	1		Kupplungsgehäuse-Baugruppe (521755101) Kupplung, mit Anbauteilen, #T159031100

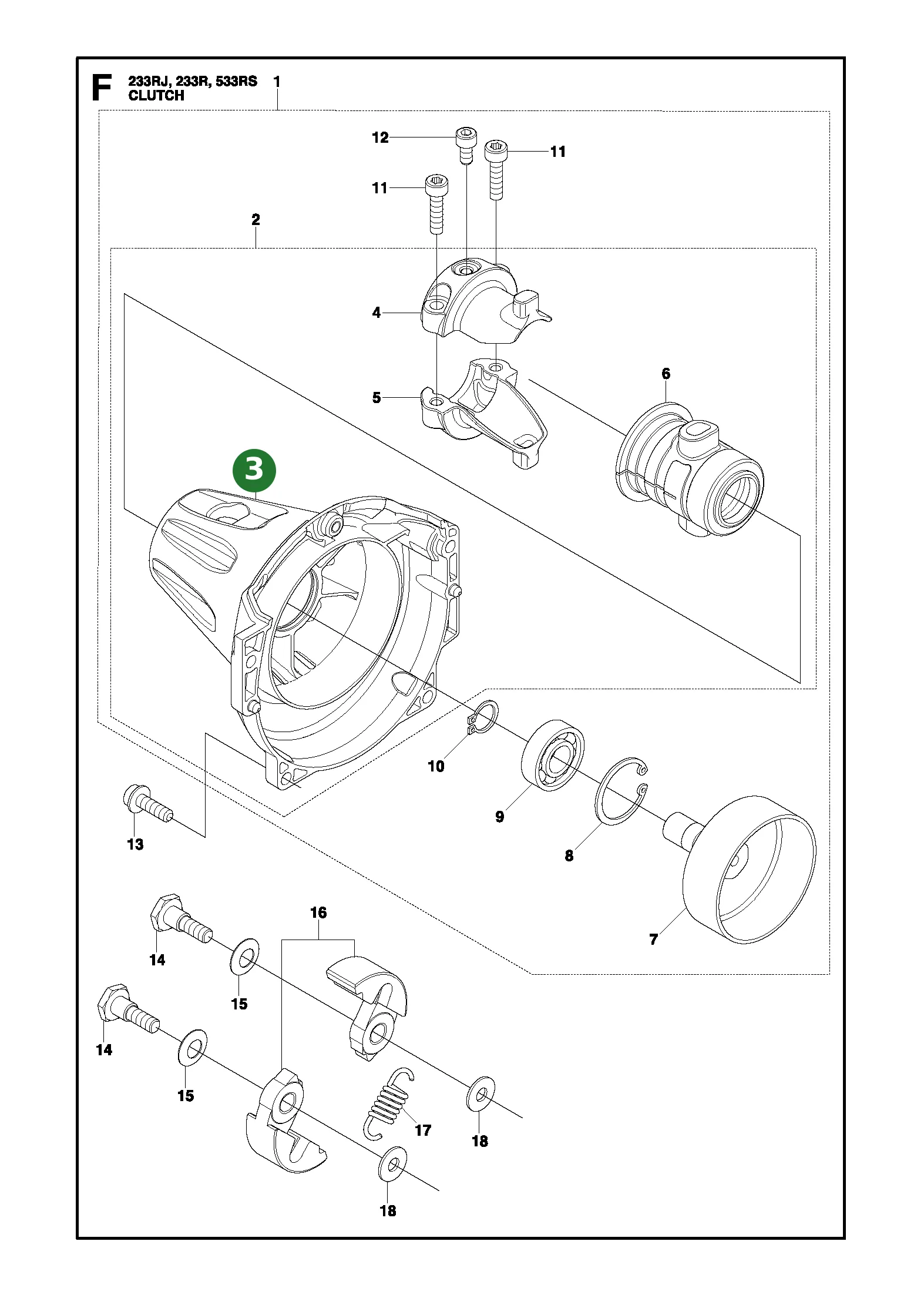

	1		Lüftergehäuse Kupplung (521755201) Lüfterbereich, #T159031110
	1		Halter Vibrationsdämpfer oben (521768201) oben, Vibrationsdämpfer, A, T170031212
	1		Halter Vibrationsdämpfer unten (521768301) unten, Vibrationsdämpfer, B, T170031221
	1		Vibrationsdämpfer Kupplungsgehäuse (512360501) Kupplungsgehäuse, T170031232

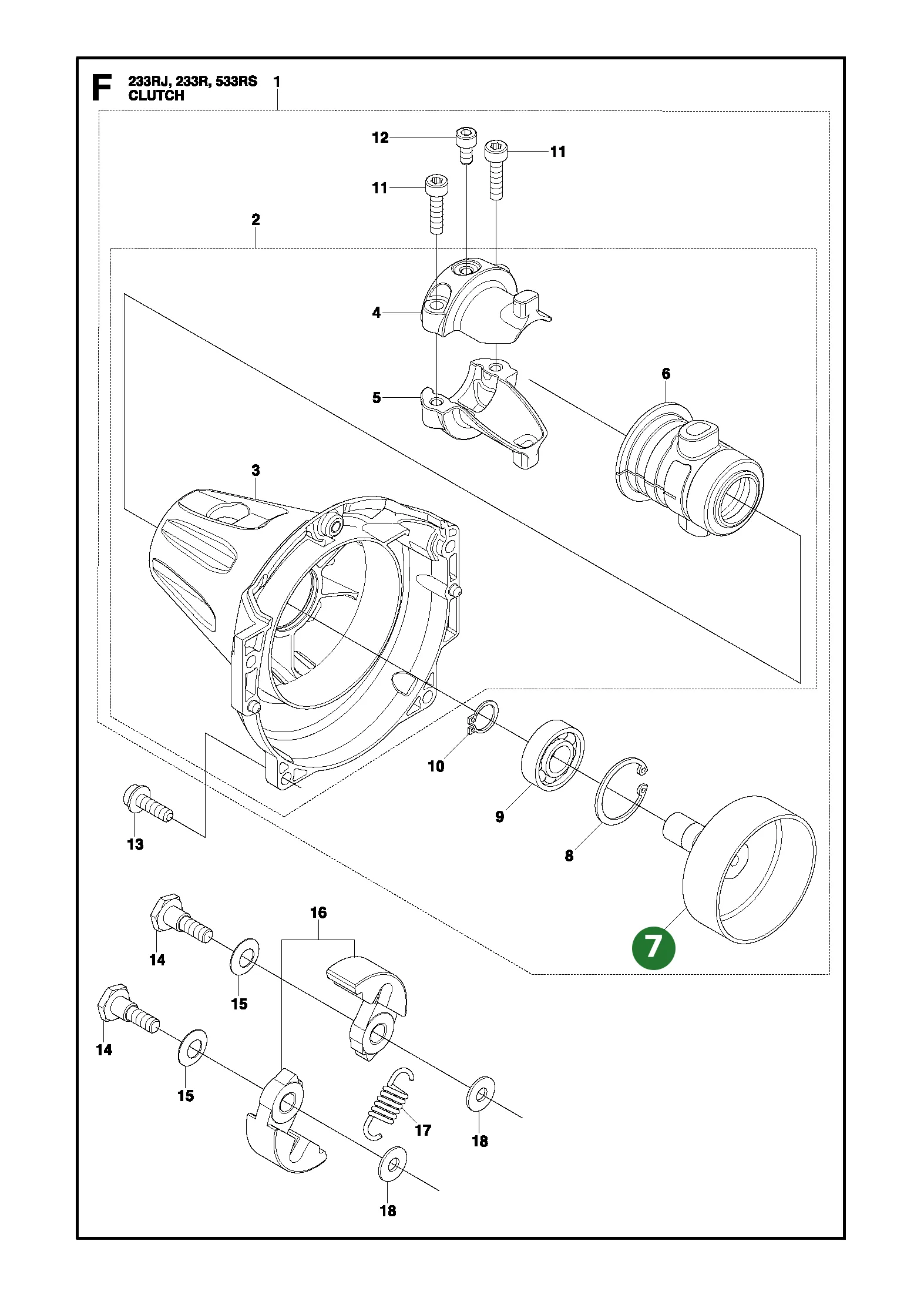

	1		Kupplungstrommel (521609801) Wellenansatz, Lageraufnahme, 848F3051A1
	1		Sicherungsring Lager (506609901) #0406502812
	1		Lager Kupplungsgehäuse (525953201)
	1		Sicherungsring Ritzel (516124101) Antriebsritzel, #0406401210
	2		Schraube (504114301) #Z482013180
	1		Befestigungsschraube (529268101) Bolzen.
	4		Bolzen (515391301) Lüftergehäuse, #Z482085510
	1		Deckel Motorbereich (575584301) Motorbereich
	1		Platte (511377601) 848F6012G2
	2		Befestigungsschraube (529268101) Schraube.
	2		Bolzen (506745601) #Z482032120

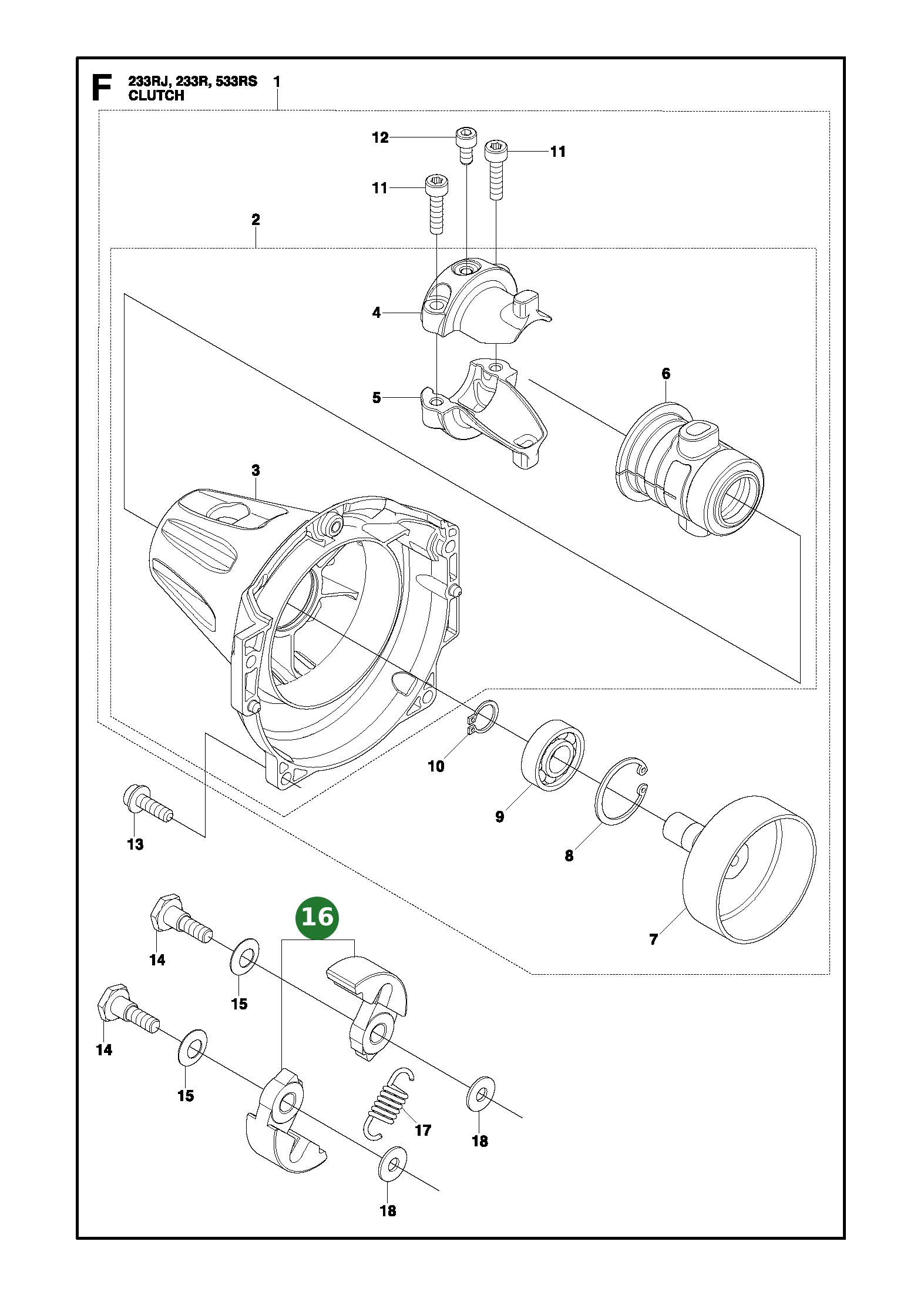

	1		Kupplungsschuh (515389101) Ausführung C, Z482051100
	1		Zugfeder Kupplungsschuhe (515389301) Kupplungsschuhe, Z482051220
	2		Schraube Kupplung (513189601) Kupplung, Z114051250
	2		Scheibe Kupplung (505054401) Kupplung, Z114051230
	2		Unterlegscheibe Kupplungsschraube (516207801) Kupplungsschraube, Z114051242
	1		Zündkabelsatz (512328601) Zündanlage, T155173200
	1		Zündkerze NGK CMR 7H-10 (578059501) NGK CMR 7H-10, 848F7071T0
	1		Gummitülle Zylinderabdeckung (506615901) Zylinderabdeckung, Z481072120
	1		Seilzugstarter (512328801) T155175100
	1		Seilrolle Seilzugstarter (504114701) Z450075120
	1		Schraube Starter-Seilrolle (515367101) Starter-Seilrolle, #Z450075150
	1		Rückholfeder Seilzugstarter (504115001) Rückholung, Z185075130
	1		Mitnehmerarm Seilzugstarter (504114801) Mitnehmer, Z450075190
	1		Starterseil (521342801) Z481075160
	1		Startergriff (506614701) #Z333075421
	1		Stopperplatte (515385601) #Z481075170
	1		Seilrolle Seilzugstarter außen (504114401) außen, #Z450075210
	4		Bolzen (506745601) #Z482032120
	1		Gehäuse (528074901) Ausführung A
	1		Platte Chokebetätigung (528074301) Geformte Platte der Chokebetätigung.
	1		Chokehebel (528074401) Choke
	1		Schraube Ansaugtrakt (506673801) Chokeplatte, Luftfiltergehäuse, #T110882190
	1		Filter (528074701)
	1		Abdeckung (575331104)
	1		Befestigungsknopf Luftfilterabdeckung (575331401)
	1		Kraftstofftank Tank-A (528068001) Tank-A
	1		Tankdeckel (505309601) Kraftstofftank, #T101585202
	1		Halter Tankdeckel (515369401) Tankdeckel, #Z450085300
	1		Dichtung Tankdeckel (506744301) Tankdeckel, ringförmig, #Z450085220
	1		Filter Tankdeckel (506746801) Tankdeckel, #Z560185260
	1		Arm Tankdeckel-Stopper (506745801) Anschlag, Z482085260
	1		Rohr Kraftstofftank (595847002)
	1		Kraftstofffilter (503443201) Kraftstoff
	1		Clip Kraftstoffschlauch (506707001) Kraftstoffschlauch, #Z126085460
	3		Schraube Tankschutz (512845601) Tankschutz, #T495052030
	1		Schutz (521616701) 848F6085Z0
	1		Aufkleber Seilzugstarter (575638801) Seilzugstarter
	1		Aufkleber Abdeckung (575766401) Abdeckung, 430LS
	1		Abdeckung Vergaser (506744201) Vergaser, oben, #Z450081910
	1		Werkzeugsatz (521532701) 8488U00120
	1		Werkzeug Messerarretierung (505312001) Messerarretierung, Z354091110
	1		Aufnahme (521533101)
	1		Platte (528074801)
	1		Aufkleber Warnhinweis US-Ausführung (523071401) Warnhinweis, US-Ausführung, #8488X10100
	1		Schraube Gaszug-Einsteller (505308301) Gaszug-Einsteller, #8488330400
