Husqvarna 520iLX | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell 520iLX von Husqvarna. Weitere Informationen findest Du in den zugehörigen Dokumenten und Anleitungen.

Ersatzteilkatalog für 520iLX

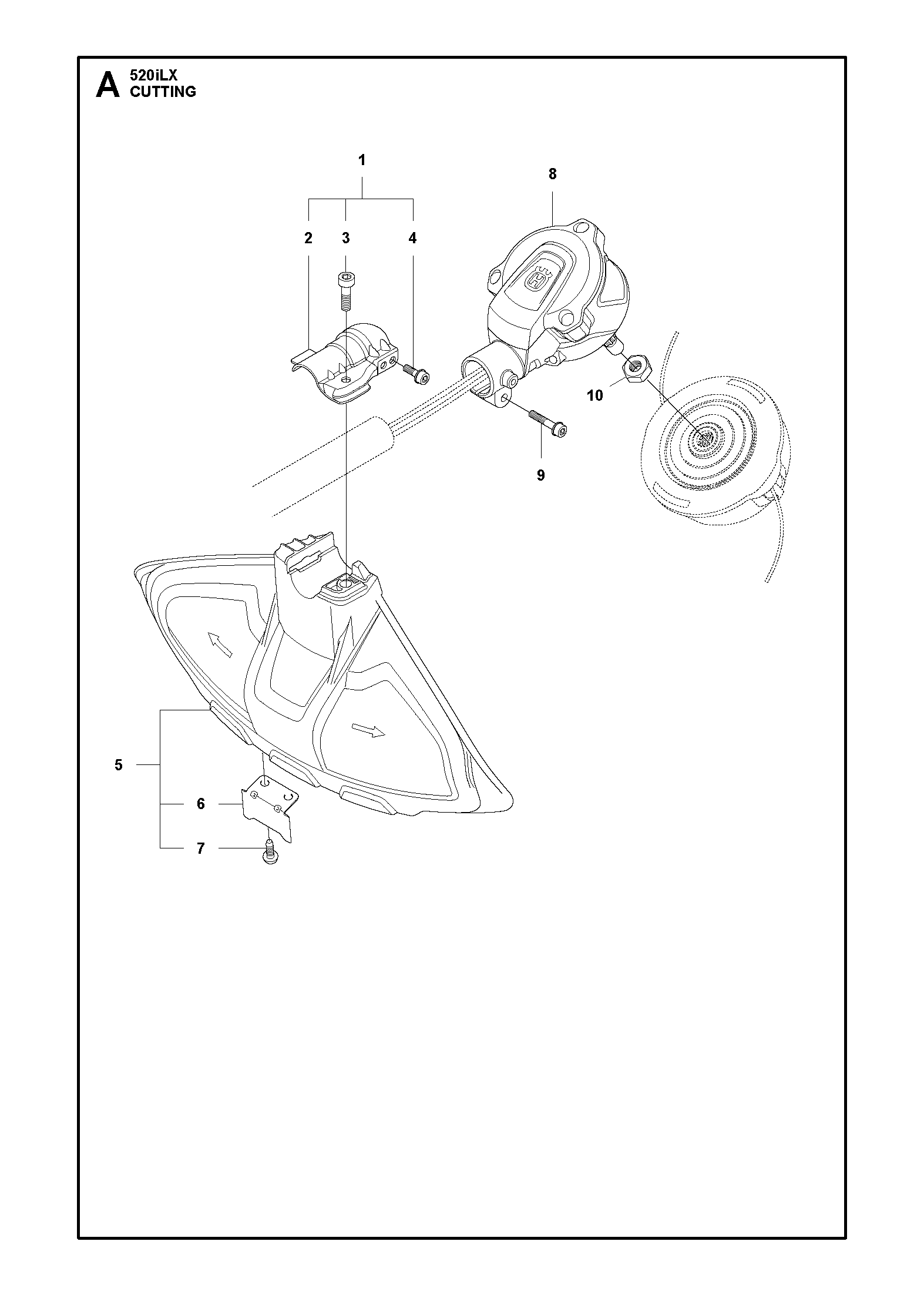

Nr.	Anzahl im Gerät		Artikel
	1		Schaftrohrklemme Winkelgetriebe (US-Ausführung) (574306905)
	1		Schaftrohrklemme (574306904)
	1		Schraube M6x22 Innen-Torx (544218422)
	1		Flanschschraube M5x12 mit Schraubensicherung (591159801)
	1		Schutz Trimmerfaden (577018305)
	1		Fadenabschneidemesser (US-/CA-Ausführung) (591083001)
	2		Schraube PW4.8x16 (503210716)
	1		Messermotor BLDC mit Anschlussleitungen (577022106)
	1		Flanschschraube M5x25 Innensechskant (503200778)
	1		Mutter M10x1.25 Linksgewinde Messer (503856301)

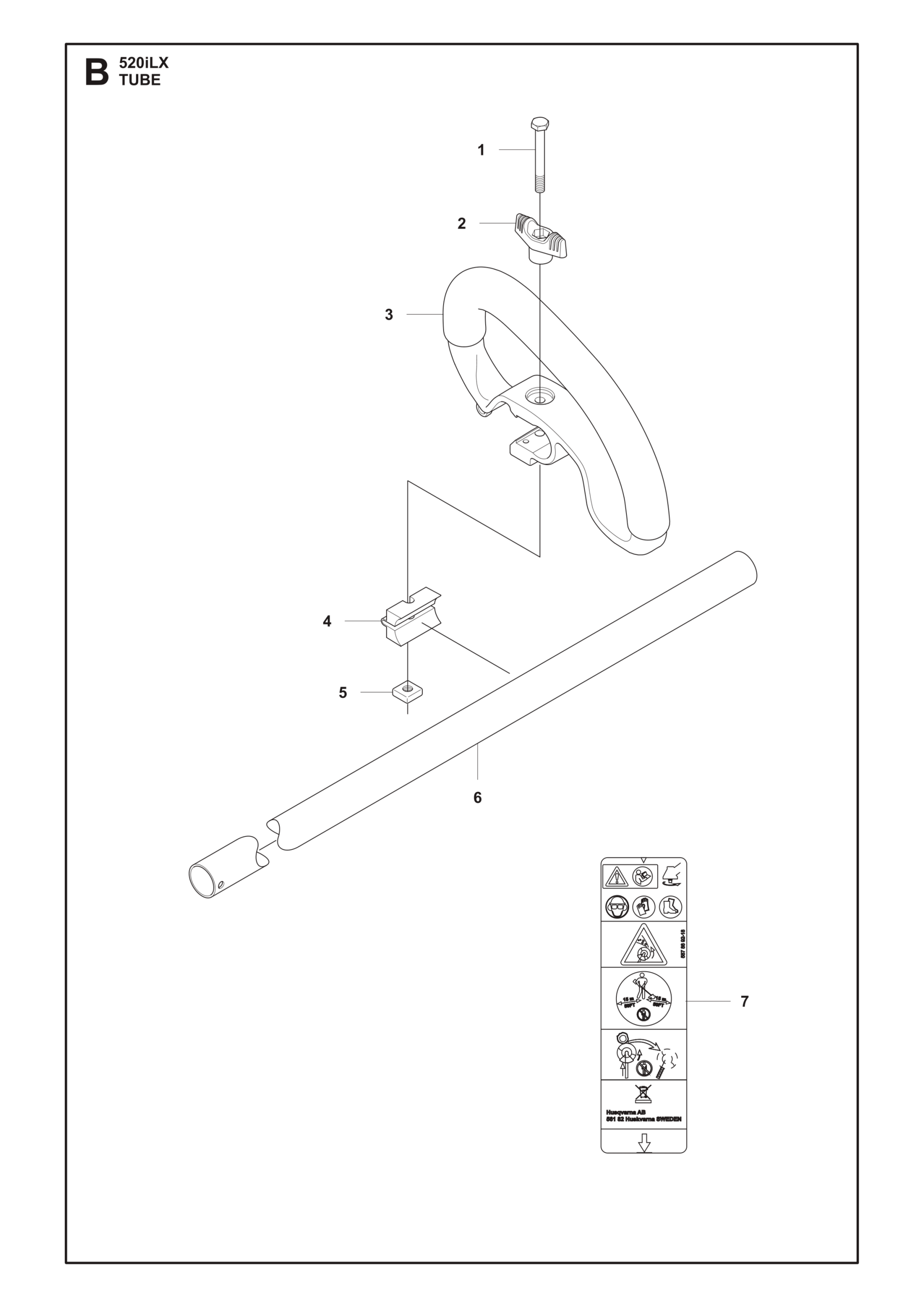

Nr.	Anzahl im Gerät		Artikel
	1		Sechskantschraube M6x50/18 (725238051)
	1		Befestigungsknopf grau (503879001)
	1		D-Griff (503871906)
	1		Abstandshalter D-Griff (503940301)
	1		Vierkantmutter M6 (502197101)
	1		Rohr Geräteschaft lang (577061403)
	1		Warnaufkleber Sicherheitsabstand 15m (587889218)

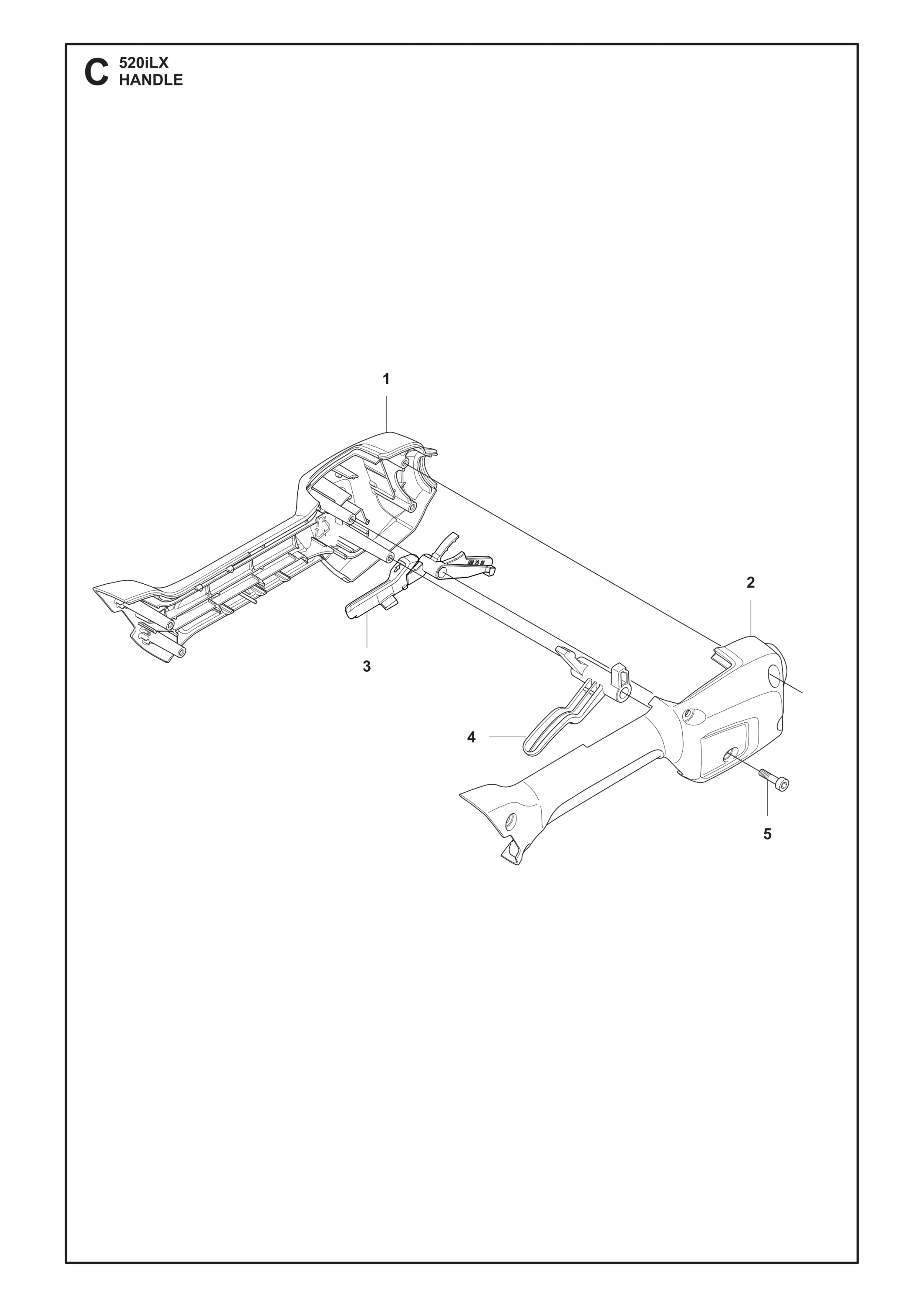

Nr.	Anzahl im Gerät		Artikel
	1		Griffhälfte links orange (577013101)
	1		Griffhälfte rechts orange (577013202)
	1		Gashebelsperre grau (589274001)
	1		Gashebel (589377903)
	6		Schraube PW4.2x18 (580292901)

Nr.	Anzahl im Gerät		Artikel
	1		Abdeckung Luftauslass (577014101)
	1		Gehäusehälfte links orange (577007603)
	1		Klemme Gehäuseverbindung (577022201)
	14		Schraube PW4.2x18 (580292901)
	1		Gleitplatte grau (588919801)
	1		Gehäusehälfte rechts orange (577013002)
	1		Feder Drucktaste (585480001)
	1		Drucktaste hinten (577996601)
	1		Aufkleber Modellkennzeichnung (579006209)

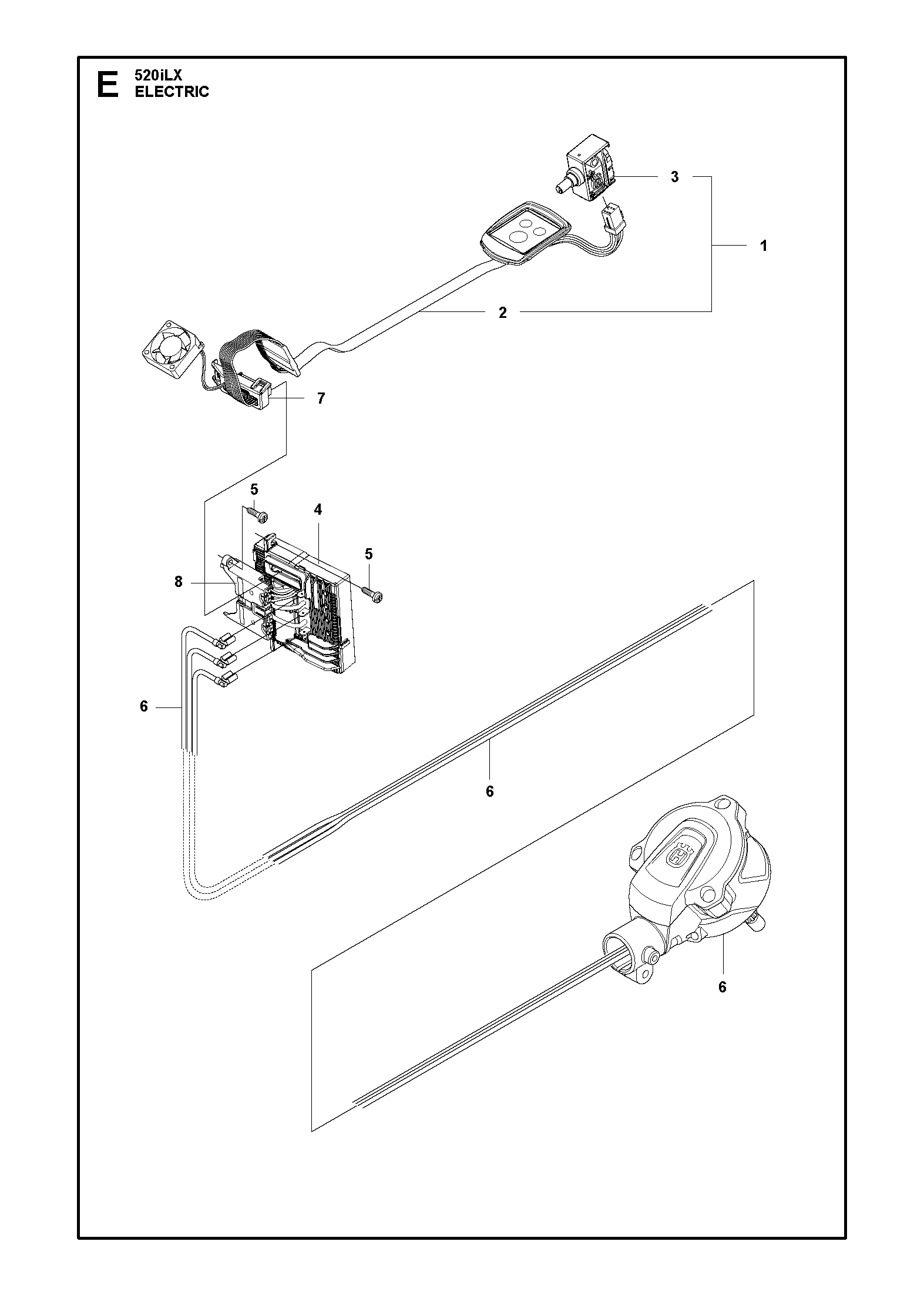

Nr.	Anzahl im Gerät		Artikel
	1		Schalter-Kit Bediengriff (593895801)
	1		Kabelsatz Hauptelektrik (582713701)
	1		Abzugsschalter IPX4 (582050701)
	1		Steuereinheit (586323201)
	4		Schraube PW3.5x13 T10 (525887401)
	1		Messermotor BLDC mit Anschlussleitungen (577022106)
	1		Halter Kabelstecker (587327201)
	1		Kontaktstück Steuereinheit (593813001)

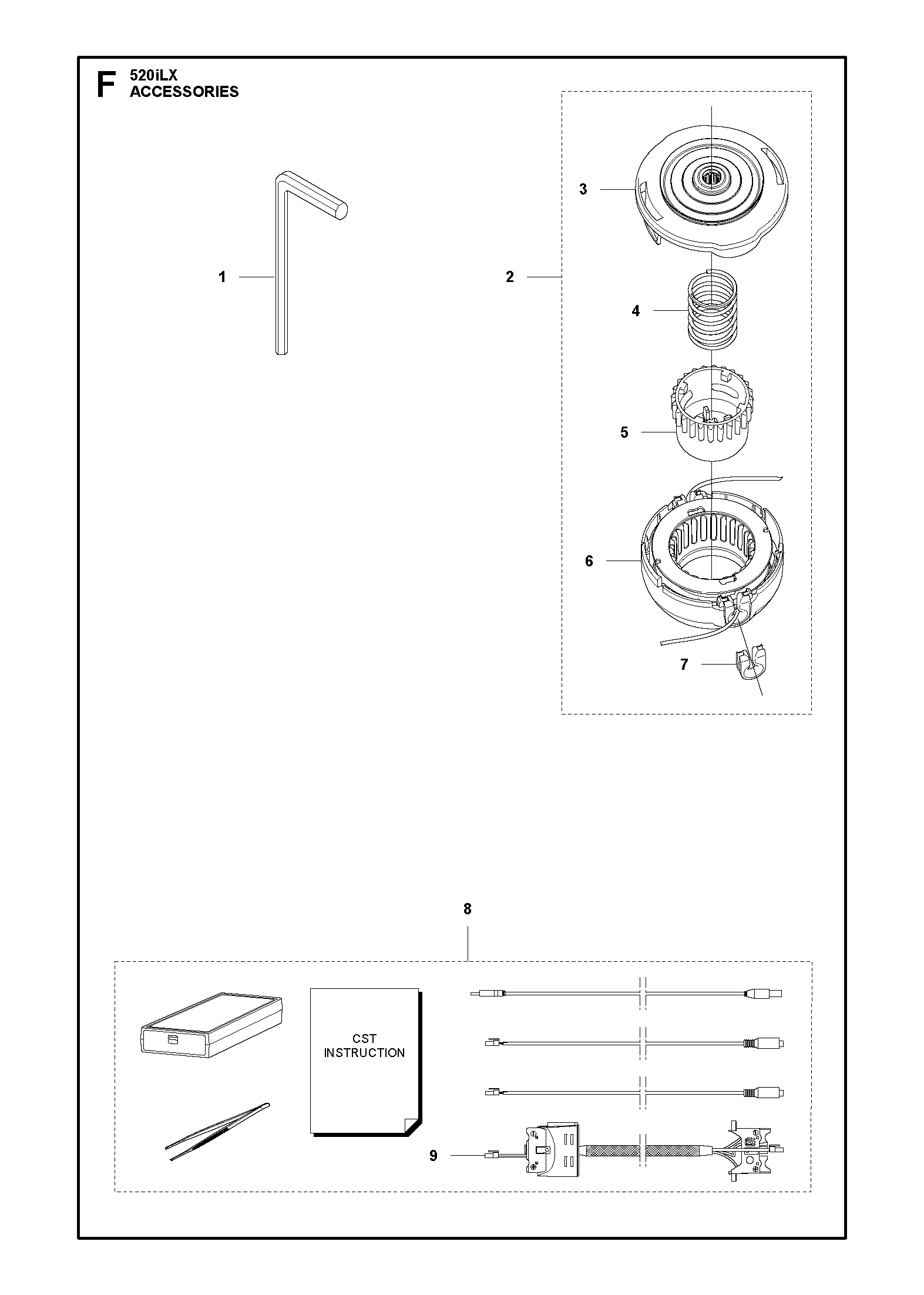

Nr.	Anzahl im Gerät		Artikel
	1		L-Schlüssel 4mm 36x86mm (503558601)
	1		Trimmerkopf T25B M10 (579294003)
	1		Gehäuse Trimmerkopf T25B (585510802)
	1		Feder Trimmerkopf T25B (577050301)
	1		Knopf Trimmerkopf T25B (577049301)
	1		Abdeckung Trimmerkopf T25B unten (578196902)
	1		Trimmerkopf Dichtscheibe T25 T35 T35X T45X (501330401) T25, T35, T35X, T45X, 2-fach verbaut
	1		Diagnosegerät-Kit (583897101)
	1		Kabelsatz Akkugeräte-Service (579621301)

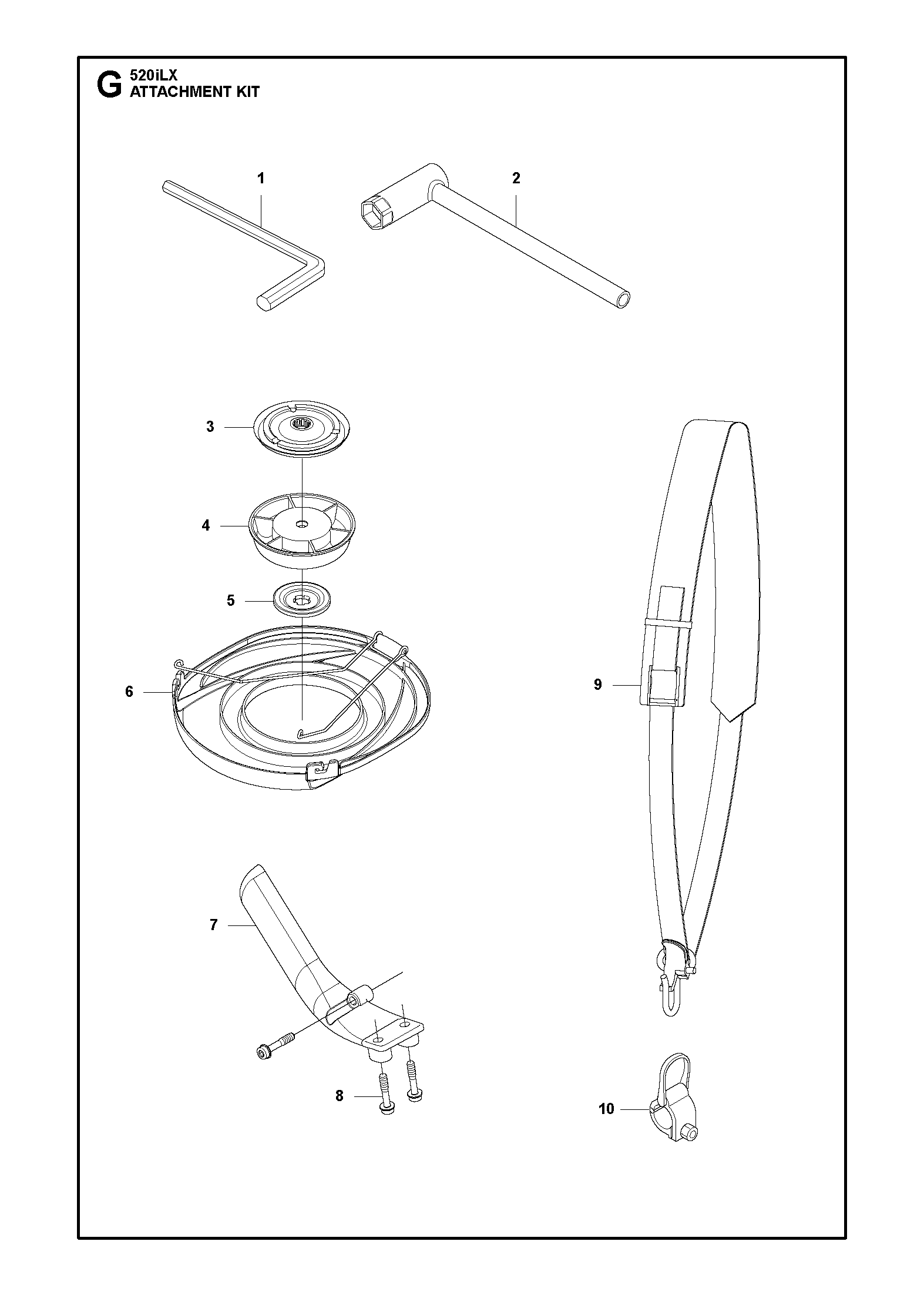

Nr.	Anzahl im Gerät		Artikel
	1		L-Schlüssel 4mm 36x86mm (503558601)
	1		Kombischlüssel 19mm/8mm (502114602)
	1		Mitnehmer Schneidblatt (587240801)
	1		Stützteller M12 PVC schwarz (503890101)
	1		Stützflansch Schneidblatt (537285601)
	1		Transportschutz Kreissägeblätter Ø200/225mm (537312901)
	1		J-Griff D-Style mit Schrauben (503997804)
	3		Schraube MT5x25 unverlierbar (574181501)
	1		Tragegurt diagonal / einfach (537216201)
	1		Tragegurt diagonal / einfach (US-Ausführung) (537216202)
	1		Öse Tragegurt Ausführung 24 (537353601)

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Messermotor BLDC mit Anschlussleitungen (577022106) BLDC, Schneidkopf
	Trimmerkopf Dichtscheibe T25 T35 T35X T45X (501330401) T25, T35, T35X, T45X
	Dichtscheibe Trimmerkopf 50 Stk. (501330403) #501330401
	Knopf Trimmerkopf T25B (577049301) T25B

Zubehör

	Artikel beschreibung
	Akku (970845101) B360X, BLi300, 9Ah, 324Wh
	Akku (967091901) BLi200, 5Ah, 180Wh
	Akku (970607801) B220X, BLi200X, Bluetooth, ROW
	Akku (970607801) B220X, Bluetooth, ROW
	Akku (970607803) B220X, ROW, ohne Bluetooth
	Akku (970607901) Akku 40-B140X.
	Akku (579822201) BLi950X, ohne Gurt und Adapter
	Trimmerkopf T25B M10 (579294003) T25B, M10
	Grasschneideblatt 4-flügelig Ø255mm (546380101) 4-flügelig, Ø255mm, Aufnahme 1 Zoll

Dokumente

Für Husqvarna 520iLX stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.

Bedienungsanleitungen

Bedienungsanleitung (PDF) für Husqvarna Trimmer 520iLX – Inbetriebnahme, Einstellungen, Wartung und Sicherheit.

520iLX 2025-

Sprachen des Dokuments: DE, BG, CS, DA, EL, EN, ES, ET, FI, FR, HR, HU, IT, JA, KO, LT, LV, NL, NO, PL, PT, RO, RU, SK, SL, SV, TR, UK, ZH

J-Handle Kit 520iLX 2024-07

Sprachen des Dokuments: DE, SL

J-Handle Kit 520iLX 2024-07

Sprachen des Dokuments: DE, FR, NL

J-Handle Kit 520iLX 2024-07

Sprachen des Dokuments: DE, BG, CS, DA, EL, EN, ES, ET, FI, FR, HR, HU, IT, JA, KO, LT, LV, NB, NL, PL, PT, RO, RU, SK, SL, SV, TR, UK, ZH

520iLX 2024-03

Sprachen des Dokuments: DE, BG, CS, DA, EL, EN, ES, ET, FI, FR, HR, HU, IT, JA, KO, LT, LV, NB, NL, PL, PT, RO, RU, SK, SL, SV, ZH

520iLX 2024-03

Sprachen des Dokuments: DE, FR, NL

520iLX 2024-03

Sprachen des Dokuments: DE, SL

Wählen Sie die passende Version nach Modelljahr oder Produktnummer; Inhalte können je nach Variante abweichen.
