Husqvarna 522L | Ersatzteile & Zubehör

Schritt-für-Schritt Anleitung zum Bestellen von Ersatzteilen: 1. Teilenummer in der Explosionszeichnung finden, 2. Artikel auswählen und in den Warenkorb legen, 3. Bestellung abschließen

Hier findest Du Original-Ersatzteile für Dein Modell 522L von Husqvarna. Weitere Informationen findest Du in den zugehörigen Dokumenten und Anleitungen.

Ersatzteilkatalog für 522L

Nr.	Anzahl im Gerät		Artikel
	1		Bolzen (577815401) Bolzen.
	1		Zylinderdeckel (576410705) Abdeckung des Motorzylinders.
	1		Schutz Schalldämpfer (576410805) Schalldämpfer
	1		Bolzen (577815401) Bolzen.
	1		Bolzen (577815401) Bolzen.
	1		Knopf Luftfilterdeckel grau (576992402) grau, Luftfilterdeckel
	1		Filterdeckel (578079202) Lüftungsschlitze
	2		Schraube (578473501) Schraube.
	1		Deckel Kupplungsgehäuse oben (577948002) oben, Kupplungsgehäuse
	1		Deckel Kupplungsgehäuse unten (577947802) unten, Kupplungsgehäuse
	1		Aufkleber Modellbezeichnung 522L (579445819) 522L

Nr.	Anzahl im Gerät		Artikel
	1		Seilrollen-Satz Seilzugstarter (581146502) Seilzugstarter
	2		E-Sicherungsring Seilrollen-Satz (521600401) 848E4075T0
	2		Feder Sperrklinke (521600301)
	2		Sperrklinke Seilzugstarter (521600201) Schaltrad
	1		Seilzugstarter (577942905) Seilzugstarter
	1		Schraube Seilzugstarter (521600001) 848E4075E0
	1		Riemenscheibe Seilzugstarter (576401201) Riemenscheibe.
	1		Dämpfungsfeder Seilzugstarter (577134101) Dämpfer, Seilzugstarter
	1		Starterseil (577848701)
	1		Seilrolle Seilzugstarter (577848801) Seilrolle.
	1		Rückholfeder Seilzugstarter (504115001) Rückholung, Z185075130
	1		Startergriff (575489501) Seilzugstarter
	3		Bolzen (577815401) Bolzen.
	1		Aufkleber Logo Startergehäuse (596448901) Seilzugstarter

Nr.	Anzahl im Gerät		Artikel
	1		Gashebel-Baugruppe (578279501) Drosselregelung
	1		Schalter Bediengriff (537419001) OPS
	5		Schraube Bediengriff (575960501) IHSCT
	1		Griffhälfte rechts grau (544238401) rechts, grau, Bediengriff
	1		Gashebelsperre (503878001) Sperre für den Gashebel.
	1		Gashebel innen (503918101) Gashebel zur Drehzahlbetätigung.
	1		Vibrationsdämpfer (503961401) Vibration
	1		Griffhälfte links grau (544238501) links, grau, Bediengriff
	1		Rückholfeder Gashebel (544100801) Seilrolle
	1		Gashebel außen (503877903) Gashebel zur Motorregelung.
	2		Gummidämpfer naturfarben (544101702) Gummi, naturfarben, Grifflagerung
	1		Sechskantmutter M5 (731231401) M5, ISO 4032, 8, verzinkt
	1		Halter Gummidämpfer (544112101) Sicherung
	1		Bolzen (506689001) T495052001
	1		Kabelsatz Gashebel-Baugruppe (578279601)
	1		Gaszug (578867801) Gashebel-Baugruppe
	1		Kurzschlusskabel Griffschalter (502531601) Griffschalter

Nr.	Anzahl im Gerät		Artikel
	1		Kraftstofftank (578079307) GZ22S13
	1		Kraftstoffschlauch mit Tankdurchführung (597967306) Tankdurchführung, EVP
	1		Clip Kraftstoffschlauch (506707001) Kraftstoffschlauch, #Z126085460
	1		Kraftstofffilter (503443201) Blasgerät
	1		Tankdeckel (579645713) Kraftstofftank
	3		Bolzen (577815401) Bolzen.

Nr.	Anzahl im Gerät		Artikel
	1		Befestigungsschraube (529268101) Bolzen.
	2		Bolzen Halter (577942001) Bolzen.
	1		Halter oben M5x0.8 (576420702) oben, M5x0.8
	1		Halter unten (576420802) unten
	1		Gummipuffer oben (576420501) oben
	1		Sicherungsring Ritzel (516124101) Antriebsritzel, #0406401210
	4		Bolzen (577942301) Bolzen.
	1		Kupplungsgehäuse (576410603) am Kurbelgehäuse
	1		Kupplungstrommel (581142001)
	3		Bolzen M5x25 lang (512845901) M5x25, T495053040
	1		Kurbelgehäuse (578010004) zweiteilig
	1		Dichtung Kurbelgehäuse (576407501) Kurbelgehäuse
	1		Platte Schalldämpfer (576410202) Schalldämpfer
	1		Schraube (544256801) T4960-50810

Nr.	Anzahl im Gerät		Artikel
	2		Wellendichtring (521521401) 8488AA2000
	2		Kugellager (521756801) T160021240
	1		Kurbelwelle (576407802)
	1		Nadellager Kolbenbolzen (576402701)

Nr.	Anzahl im Gerät		Artikel
	1		Schraube (577899301) Schraube.
	1		Einstellschraube (579631701) Einstellung
	1		Stopfen (578389701) Stopfen.
	1		Abdeckung Pumpe (578389801) Pumpe
	1		Dichtung Pumpe (577899401) Pumpe
	1		Membran Pumpe (577899501) Pumpe
	1		Schwenkstift (586383401) Schwenkstift.
	1		Dichtung (577901101) Dichtung.
	1		E-Sicherungsring (577900401)
	1		Drosselklappenwelle (585319601) Drosselklappe
	1		Rückholfeder Drosselklappe (577900601) Drosselklappe
	1		Schraube (577899701) Schraube.
	1		Drosselklappe Vergaser (577899601) Vergaser
	1		Kraftstoffsieb (577900301) Kraftstoffeinlass
	1		Schraube (577899701) Schraube.
	1		Gashebel außen (585319801) außen
	1		E-Sicherungsring (577900401)
	1		Chokewelle (585319901) Choke
	1		Platte (585320001)
	1		Feder (585320301)
	1		Ring (585320201) Ring.
	1		Schraube (577899701) Schraube.
	1		Chokeventil (585318901) Choke, t0.8
	1		Feder (579631801)
	1		Bolzen (578390601) Stift
	1		Hebel (578390201) Hebel.
	1		Einlassventil (579631901) Einlass
	1		Schraube M3x6 (578390301) M3x6
	1		Dichtung Regelkammer (577899901) Regelkammer
	1		Regelmembran (577900101) Regelfunktion
	1		Abdeckung Dosierkammer (577900001) Dosierkammer, Vergaser
	4		Schraube M3x7 (577900501) M3x7
	1		Kugel (577901501) Stahl
	1		Reibfeder Seilzugstarter (577901601) Seilzugstarter
	1		Platte (577901001)
	1		Dichtungssatz Vergaser (577901801)
	2		Abstandsscheibe (585319701)

Nr.	Anzahl im Gerät		Artikel
	1		Luftfilter Schaumstoff (US-Ausführung) (577851501) Schaumstoff, US-Ausführung
	1		Luftfiltereinsatz Filz/Vlies (US-Ausführung) (576401601) Filz/Vlies, US-Ausführung
	2		Bolzen Luftfiltergehäuse (580467201) Bolzen.
	1		Befestigungsplatte Luftfiltergehäuse (580437901)
	1		Luftfiltergehäuse (US-Ausführung) (577851301) Luftfiltergehäuse
	1		Chokehebel (577948303) Chokehebel zur Betätigung des Chokes.
	1		Gaszug motorseitig (578864301) motorseitig
	1		Dichtung Luftfilteranschluss (577882402) Luftfilteranschluss
	1		Vergaser (577203204)
	1		Dichtung Ansaugstutzen (576399102)
	1		Primerblase (503936601) Kraftstoffvorförderung
	1		Rohr Purge-System (577050501)
	3		Schraube (504114301) #Z482013180
	1		Ansaugisolator (578908301)
	1		Dichtung Ansaugisolator (576398901) Ansaugisolator

Nr.	Anzahl im Gerät		Artikel
	1		Schaftrohr Ø24mm L=1483mm (584158201)
	1		D-Griff (503871906) Griff
	1		Bolzen M6x35 (US-Ausführung) (510906101) M6x35, US-Ausführung, RJD, #8488163500
	1		Abstandshalter D-Griff (503940301) D-Griff
	1		Vierkantmutter M6 (502197101) M6, 8, MnPP/ZnPP
	1		Antriebswelle 1515mm (581815101)
	1		Warnaufkleber UL/CA/CE/AU (501889101) UL/CA/CE/AU-Ausführungen
	1		Warnaufkleber D-Griff (503795601) D-Griff

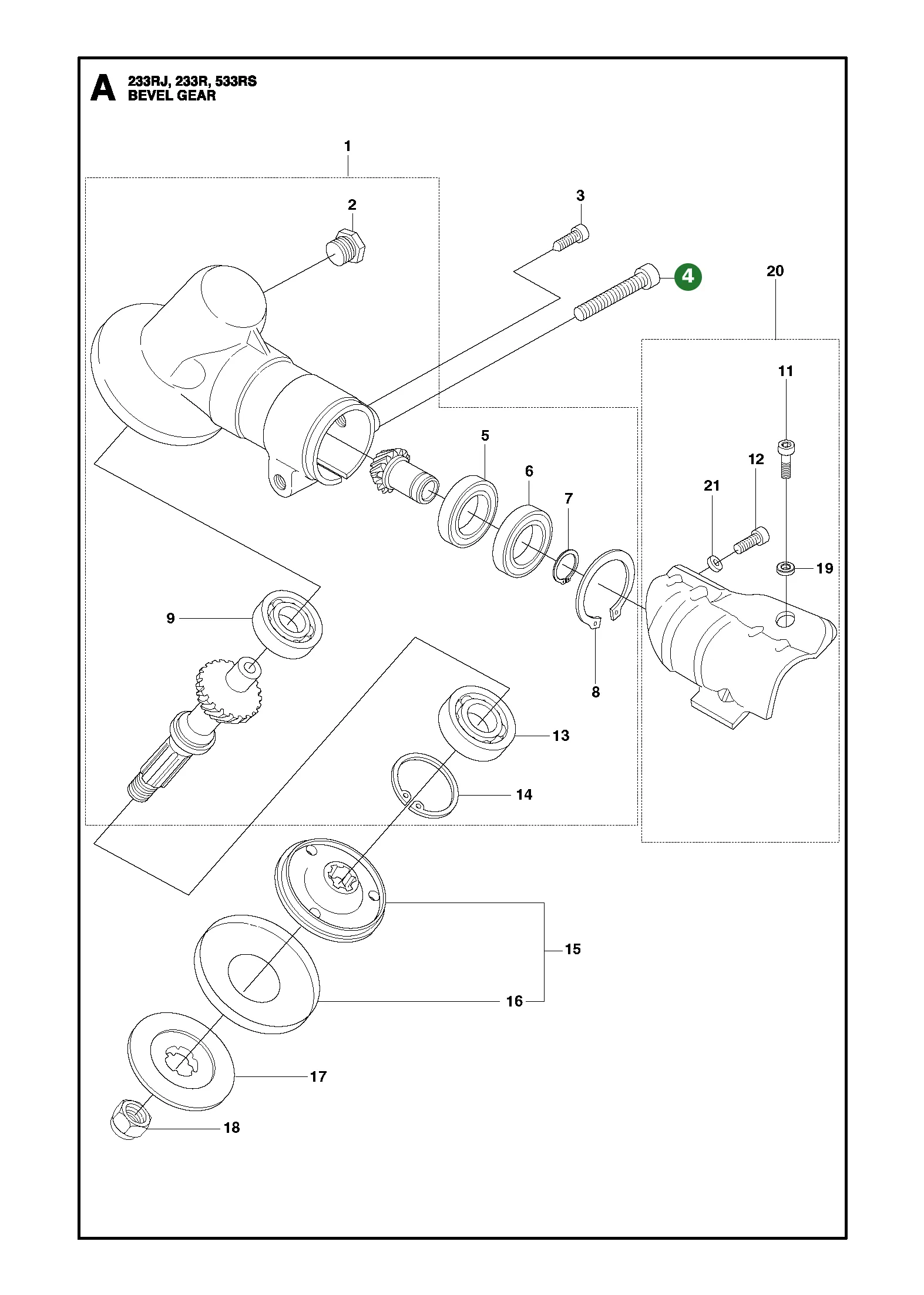

Nr.	Anzahl im Gerät		Artikel
	1		Winkelgetriebe (536503801)
	1		Mutter M10x1.25 Linksgewinde Messer (503856301) M10x1.25, Linksgewinde, 6H, verzinkt
	1		Stützflansch Schneidblatt (537285601)
	1		Mitnehmer Winkelgetriebe (537234901) Mitnehmer.
	1		Winkelgetriebe (537333801)
	1		Bolzen (574710801) Bolzen.
	1		Schraube M5x25 T27 (525755104) M5x25, T27, 10.9, Zn/Fe
	1		Bolzen (574710801) Bolzen.
	1		Bolzen (523019001) T495062040
	1		Klemme Schaftrohr (581027501)

Nr.	Anzahl im Gerät		Artikel
	1		Schutz Trimmerfaden (588543701) Schutz für den Schneidbereich des Trimmers.
	1		Schraube PW4.8x16 (503210716) PW4.8x16, IHSCT, CH, TBO
	1		Schraube PW4.8x16 Torx T27 Kombinationsschutz (576275601) PW4.8x16, T27, Kombinationsschutz
	1		Messer Fadenabschneider Kombinationsschutz (503798802) Messer für den Rasenmäher.
	1		Öl (531300268) #531300268
	1		Kombischlüssel Torx (575738202) Torx
	1		Anschlag Winkelgetriebe (502285901)
	1		L-Schlüssel 4mm 36x86mm (503558601) 4mm, 36x86mm

Nr.	Anzahl im Gerät		Artikel
	1		Zündspule (587294501)
	1		Zündspule (587294501)
	1		Zündkabel (576882701)
	1		Zündkabel (US-Ausführung) (588945901)
	1		Schutzrohr Zündkabel (579590701) Rohr.
	1		Schutzrohr Zündkabel (US-Ausführung) (588945601) Rohr.
	1		Zündkerzenstecker (US-Ausführung) (588945801) Zündkerzenstecker zur Verbindung von Zündkabel und Zündkerze.
	1		Kontaktfeder Zündkerzenstecker (588945701)
	1		Zündkerze (590710101) HQT-2
	2		Bolzen (578496401) Bolzen.
	2		Abstandsscheibe Zündspule (588171401)
	1		Kurzschlusskabel (577851701)
	2		Schraube Kupplung (513189601) Kupplung, Z114051250
	2		Unterlegscheibe Kupplungsschraube (516207801) Kupplungsschraube, Z114051242
	1		Fliehkraftkupplung (585834701) Kupplung der Motorsäge.
	1		Kupplungsfeder (576400701)
	2		Scheibe Kupplung (505054401) Kupplung, Z114051230
	1		Schwungrad (587251901)
	1		Schwungrad (587251901)
	1		Mutter Tragerahmen (513667501) untere Befestigung, Tragerahmen, #Z275032620
	1		Zündmodul (587294401) Zündmodul für die Zündanlage.
	1		Zündmodul (588087707) H322US

Nr.	Anzahl im Gerät		Artikel
	1		Schraube (544256801) T4960-50810
	1		Platte Zylinder oben (578473404) Zylinder, oben
	2		Bolzen Zylinderbefestigung (506745201) Zylinderbefestigung, #Z482012130
	1		Zylinder (578143801) Zylinder-Baugruppe für den Motor.
	1		Fußdichtung (576407101) Bauteilfuß
	2		Kolbenring (576408201) Kolben
	1		Kolben (579529201)
	1		Kolbenbolzen (510916301) 8488B82600
	2		Sicherungsring Kolbenbolzen (505045201)
	1		Schalldämpfer (580694902) Schalldämpfer der Abgasanlage.
	1		Dichtung Schalldämpferanschluss (578078602) Schalldämpferanschluss
	2		Schraube (504114301) #Z482013180
	1		Funkenfänger Schalldämpfer (580514401) Schalldämpferauslass
	1		Schraube Typ F ST4.2x9.5 (729577405) ST4.2x9.5, Typ F, CRPANT, BO
