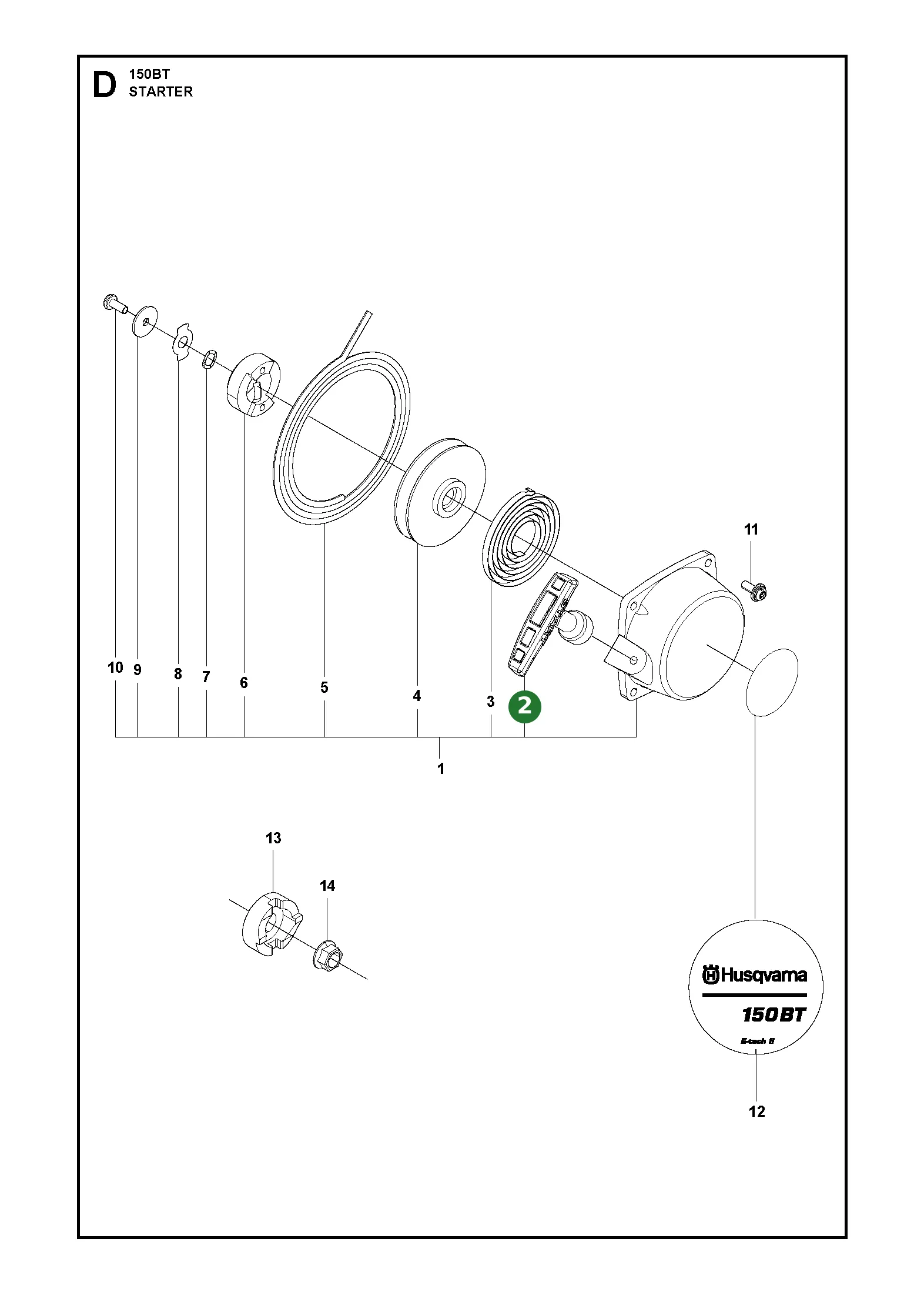

| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |

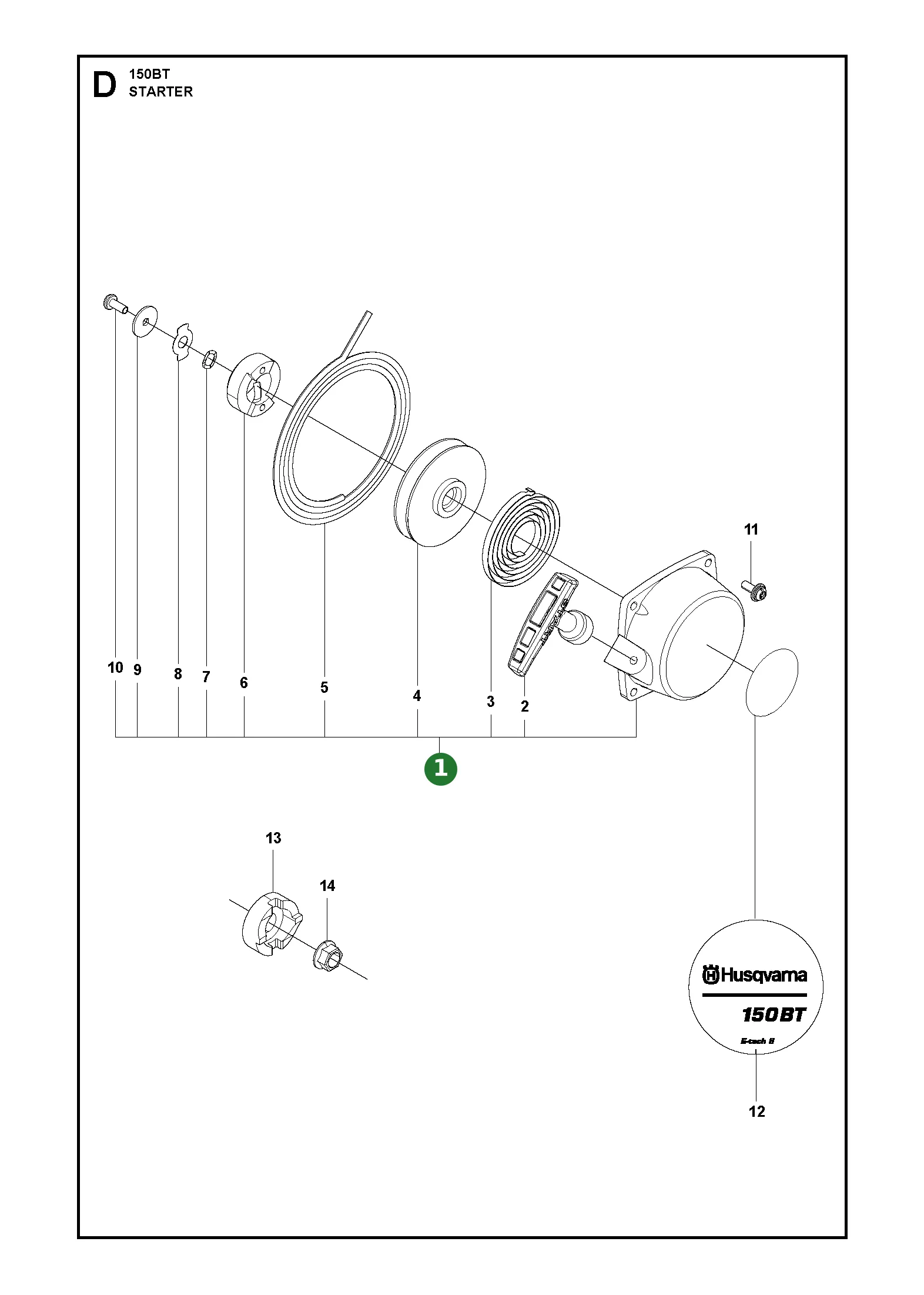

Seilzugstarter (502843101) #T403075100 | |||
| 1 | Startergriff Seilzugstarter (502843201) | |||
| 1 |  |
Rückholfeder Seilzugstarter (502843301) #Z118075221 | ||
| 1 |  |

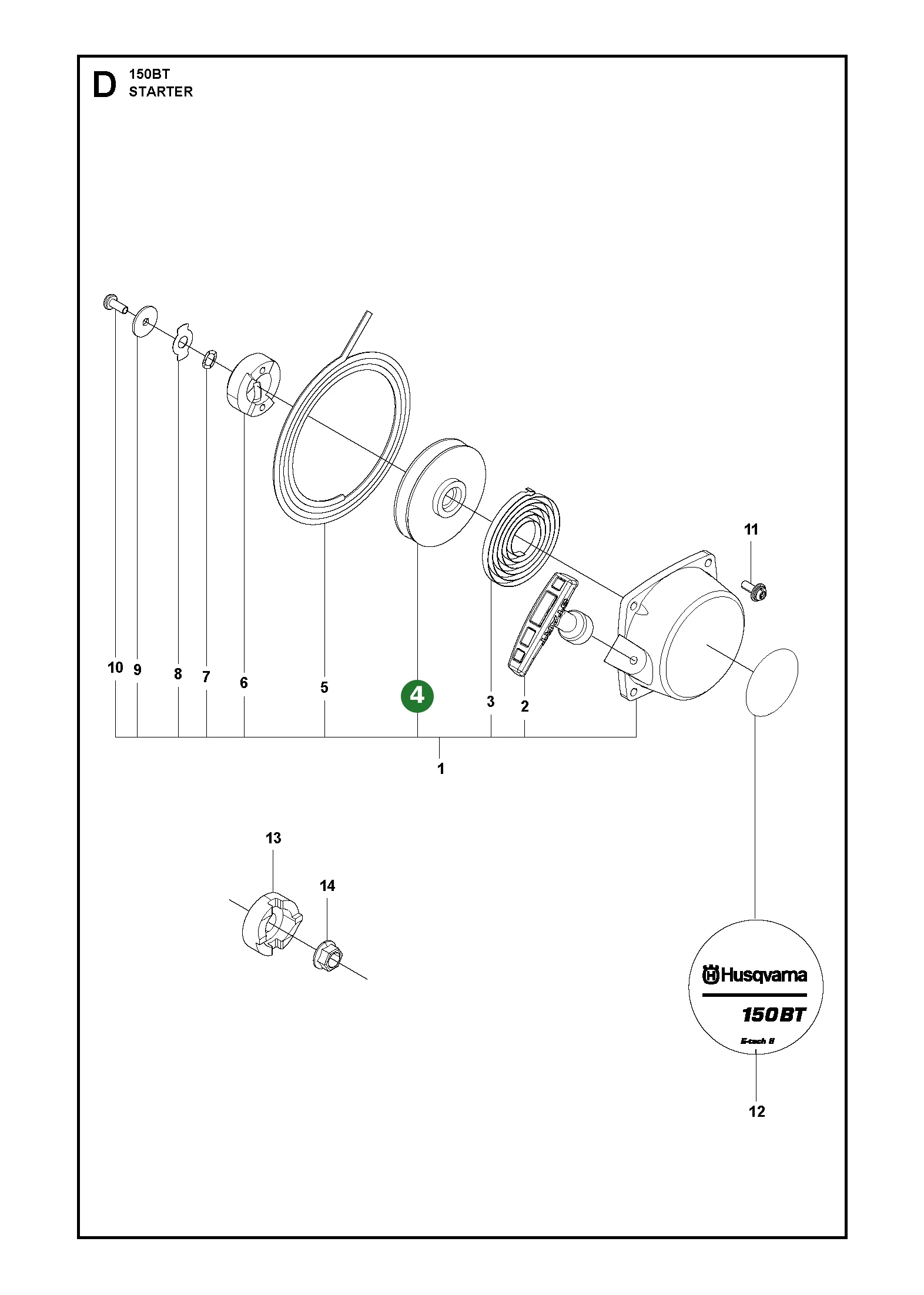

Seilrolle Seilzugstarter (502843401) Seilzugstarter | ||
| 1 |
Starterseil Seilzugstarter (502843501) Seilzugstarter, #Z140075160 | |||
| 1 |
Starterklinke Seilzugstarter (504554801) für 150BT/BF, #T403075140 | |||
| 1 |  |
Scheibe Starterklinke innen (502843601) Scheibe. | ||
| 1 |  |
Halter Starterklinke (504554901) Starterklinke, für 150BT/BF | ||
| 1 |
Scheibe Starterklinke außen (502843701) Z148775170 | |||
| 1 |
Schraube Starterklinke (502843801) Schraube. | |||
| 4 |  |
Schraube Fadenabschneidemesser (502843901) Fadenabschneidemesser, #T496051431 | ||
| 1 | Modellaufkleber (502844001) 150BT, 848L3E90C0 | |||
| 1 | Aufkleber (502844101) | |||
| 1 |
Startertasse Seilzugstarter (513288801) #Z148775211 | |||
| 1 |  |
Mutter (513241901) Seilzugstarter, #Z140043230 |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 3 |  |
Schraube (512848101) #T497052510 | ||
| 1 | Trichter (544264801) | |||
| 2 |  |
Schraube Lüftergehäuse (544264601) Schraube. | ||
| 9 | |
Schraube (512848101) #T497052510 | ||
| 1 | Abdeckung Lüftergehäuse (544264101) Abdeckung | |||
| 4 | Bolzen Lüfterrad (544265101) Lüfterrad, #2750-31510, #8488163500 | |||
| 1 |
Lüfterrad Gebläse (502850201) #T401731510 | |||
| 2 | Mutter Lüftergehäuse (544264701) Lüftergehäuse, #3310-53331 | |||
| 1 | Klemme Lüftergehäuse (504122301) | |||
| 1 | Schraube (544264301) #T497051410 | |||
| 1 |
Klemme (521525101) Dämpferhalter, #8488K40010 | |||
| 1 | Schraube (544264301) #T497051410 | |||
| 1 |
Lüftergehäuse hinten spiralförmig (502850301) Spiralform, hinten, mit Auslasskanal |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Bediengriff Blasrohr (502842901) 150BF, 848L583301 | ||
| 1 | Hebel (544276301) Hebel. | |||
| 1 | Radkappe (544277401) #Z160172411 | |||
| 1 | Mutter (544277101) #0158400605 | |||
| 1 | Scheibe (544277001) Z349525440 | |||
| 1 | Feder (544276901) #Z349525420 | |||
| 1 | Scheibe (544277201) Z349525450 | |||
| 2 |  |
Schraube Rückenpolster (544270801) Rückenpolster, CCRPANT, #T496051631 | ||
| 1 | Halter (544276701) T401225311 | |||
| 1 | Scheibe (544276501) RP | |||
| 1 | Mutter (544276401) | |||
| 1 | Arm (544276601) | |||
| 1 | Scheibe (544277201) Z349525450 | |||
| 1 | Bolzen (544276801) #Z349525410 | |||
| 1 |  |
Schalter (504554601) 150BF, 848L5372A2 | ||
| 1 |  |
Kabel (512662301) #T401283110 | ||
| 1 |
Rohr (544277601) Rohr. | |||
| 1 | Griff (504554701) | |||
| 1 |  |
Innensechskantschraube M5x45 mit Flansch (503200245) M5x45, Flansch, 12.9, IHSCFM | ||
| 1 |  |
Griff links (537172801) Griff | ||
| 1 |
Halter linker Griff (537172901) Halterung | |||
| 1 |  |
Sechskantmutter M5 (731231401) M5, ISO 4032, 8, verzinkt | ||
| 1 |  |
Zusatzgriff Blasrohr (502245301) Bediengriff, Griffbefestigung, 848L5W34N0 | ||
| 1 |  |
Vierkantmutter M5 (503226504) M5, Klasse 12, TBO | ||
| 1 |  |
Griffbefestigung Bedien- und Zusatzgriff (511675001) TH | ||
| 1 |  |
Drehknopf Griffbefestigung (502204001) Griffbefestigung, #848L5E34G0 | ||
| 1 |  |
Sechskantschraube M5x65 (725234451) M5x65, 8.8, verzinkt |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Kurbelgehäuse (502848901) Kurbelgehäuse. | |||
| 2 |  |
Kolbenring (502849501) 2 Stk., #8488C44210 | ||
| 1 |  |
Dichtung Kurbelgehäuse Lagersitz (502849001) Dichtung. | ||
| 1 |  |
Kolben (502849601) #848HE041A0 | ||
| 2 |  |
Kugellager Kurbelwelle (596449101) 6202 C3, Kurbelwelle | ||
| 1 |
Kolbenbolzen (510916901) #288041310 | |||
| 1 |  |
Wellendichtring Kurbelwelle (502849201) Dichtung. | ||
| 2 |  |

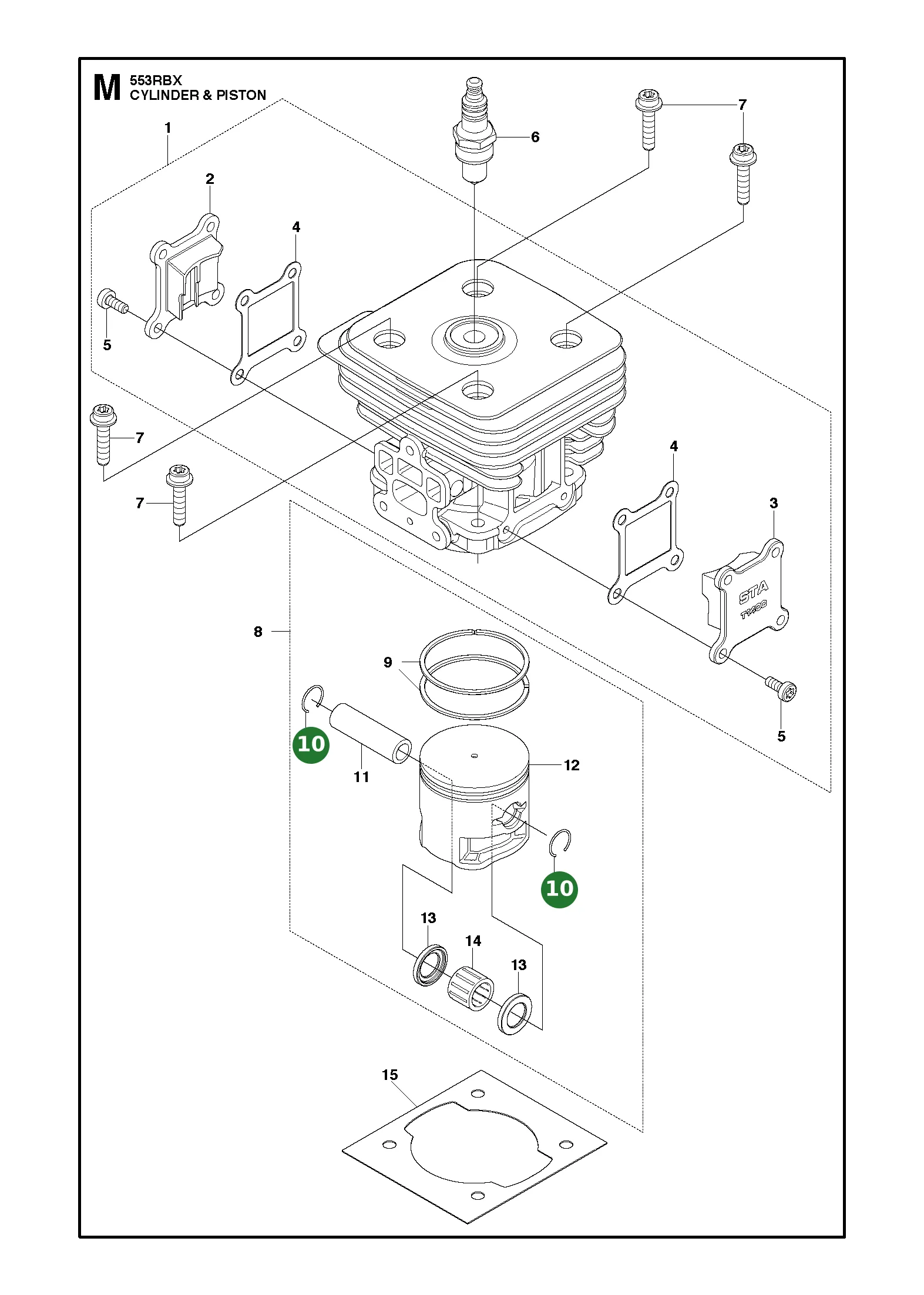

Sicherungsring Kolbenbolzen (502849801) Sicherungsring. | ||
| 1 |
Sicherungsring Zahnradwellenlager (502849301) Zahnradwellenlager, #0406503515 | |||
| 1 |  |
Nadellager Kolbenbolzen (502849901) Kolbenbolzen, #140041410 | ||
| 4 |  |
Schraube M5x30 Torx T27 (515388101) M5x30, T27, #Z482021310 | ||
| 2 |  |
Scheibe Kolbenbolzenlager (502850001) Scheibe. | ||
| 1 |  |
Dichtung Kurbelgehäusehälften (502849401) Kurbelgehäuse, #848HE021D0 | ||
| 1 |  |
Scheibenfeder Kurbelwelle (506689401) Kurbelwelle, #Z100043240 | ||
| 6 | Schraube Kurbelgehäusehälften (544259101) Kurbelgehäuse, #8488164500 | |||
| 1 |
Kurbelwelle mit Pleuel (502850101) mit Pleuel, #848HE24200 |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 | Kraftstofftank (EVP) (502846101) EVP | |||
| 1 |  |
Kraftstofftank (502846003) EU-Ausführung | ||
| 1 |  |
Kraftstoffschlauch (595847007) Kraftstoffschlauch der Kraftstoffanlage. | ||
| 1 |  |
Clip Kraftstoffschlauch (506707001) Kraftstoffschlauch, #Z126085460 | ||
| 1 |  |
Kraftstofffilter (503443201) Kraftstoff | ||
| 1 |  |
Tankdeckel mit Filter und Sicherungsband (504117701) inkl. Filter, Halter, Dichtung, Band, #848L238510 | ||
| 1 |  |
Filter Tankdeckel (506746801) Tankdeckel, #Z560185260 | ||
| 1 |  |
Dichtung Tankdeckel (506744301) Tankdeckel, ringförmig, #Z450085220 | ||
| 1 |

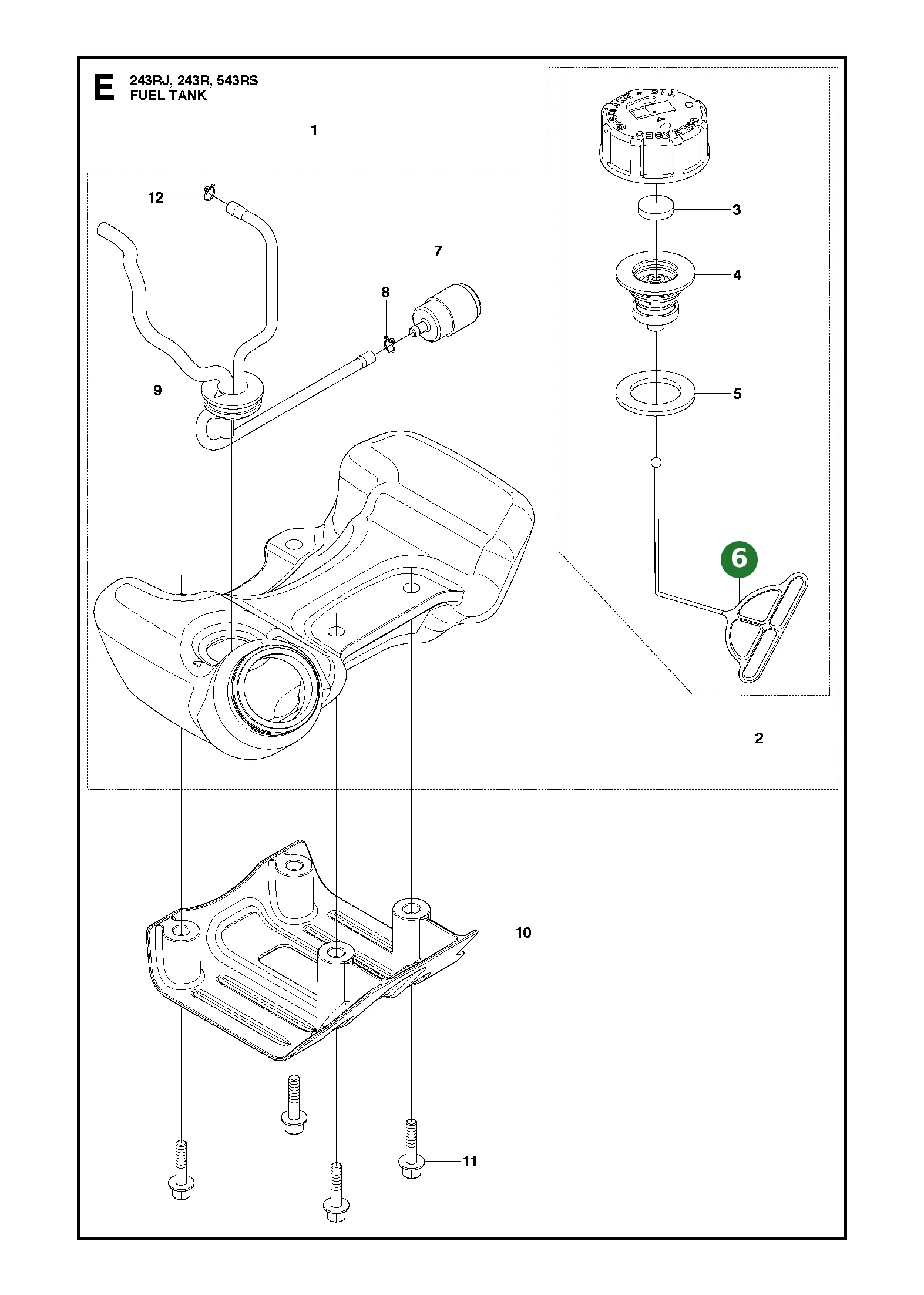

Sicherungsband Tankdeckel (504117901) Anschlag | |||
| 1 |  |
Halter Tankdeckel (515369401) Tankdeckel, #Z450085300 | ||
| 1 | Aufkleber Kraftstofftank außen (502846201) | |||
| 1 |  |
Federclip Vergaser (506741501) Vergaser, #Z195086120 |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 | Netz Rückenauflage (544270301) Netz. | |||
| 4 | Klammer (544363301) #5940-14350, #8488K30040 | |||
| 1 |  |
Rückenpolster (511800501) Tragegestell, #848L5E35C0 | ||
| 7 |  |
Clip Rückenpolster (544270202) Clip zur Befestigung. | ||
| 2 |
Vibrationsdämpfer oben Tragegestell (513667302) unten | |||
| 2 | |
Schraube Rückenpolster (544270801) Rückenpolster, CCRPANT, #T496051631 | ||
| 1 |
Bolzen Tragegestell (544270701) Tragegestell, #8488154000 | |||
| 1 |
Unterlegscheibe seitlicher Vibrationsdämpfer (502850501) Scheibe. | |||
| 1 |
Vibrationsdämpfer seitlich Tragegestell (513666702) oben | |||
| 1 |
Rahmen Rückentrage (502850601) Rahmen. | |||
| 2 | Klammer (544363301) #5940-14350, #8488K30040 | |||
| 1 | Polster Tragegestell unten (544363201) Tragegestell, 848L5E35P0 | |||
| 2 |  |
Mutter Tragerahmen (513667501) untere Befestigung, Tragerahmen, #Z275032620 | ||
| 1 | Warnaufkleber (502850401) Warnhinweise, S/N 20071800001–20194199999, #848L3E90S0 |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Knierohr schwarz (577078701) schwarz | ||
| 1 |  |
O-Ring Knierohr (516135401) Knierohr, #0700002095 | ||
| 1 |  |
Flexrohr (577078801) zwischen Knierohr und oberem Rohr | ||
| 1 |  |
Schlauchschelle Knierohr (544274101) Knierohr, Flexrohr, #8488K40031 | ||
| 1 |  |
Schlauchschelle oberes Blasrohr (504064901) Flexrohr, oberes Rohr, #8488K40061 | ||
| 1 |  |
Rohr Drehgelenk Blasrohr (504064801) Drehgelenk, Steckverbindung, #Z275051201 | ||
| 2 |  |
Blasrohr gerade (504064701) gerade, Steckverbindung, #Z681151211 | ||
| 1 |  |
Endrohr L20 (504064601) Steckverbindung, L20, #848L2065E0 |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Dichtung Schalldämpfer (511494201) Schalldämpfer, #848HE115C0 | |||
| 2 |  |
Bolzen (544257901) Bolzen. | ||
| 1 |
Bolzen kurz Schalldämpfer (544258001) RP | |||
| 1 |
Schalldämpfer mit Funkenfangsieb und Abgasableiter (502845701) Schalldämpfer der Abgasanlage. | |||
| 1 |
Funkenfangsieb Schalldämpfer (502845801) Schalldämpfer | |||
| 1 | Abgasableiter Schalldämpfer (502845901) Schalldämpfer | |||
| 4 |  |
Schraube M4x8 Torx T27 (544362701) M4x8, T27, #T495040800 |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |

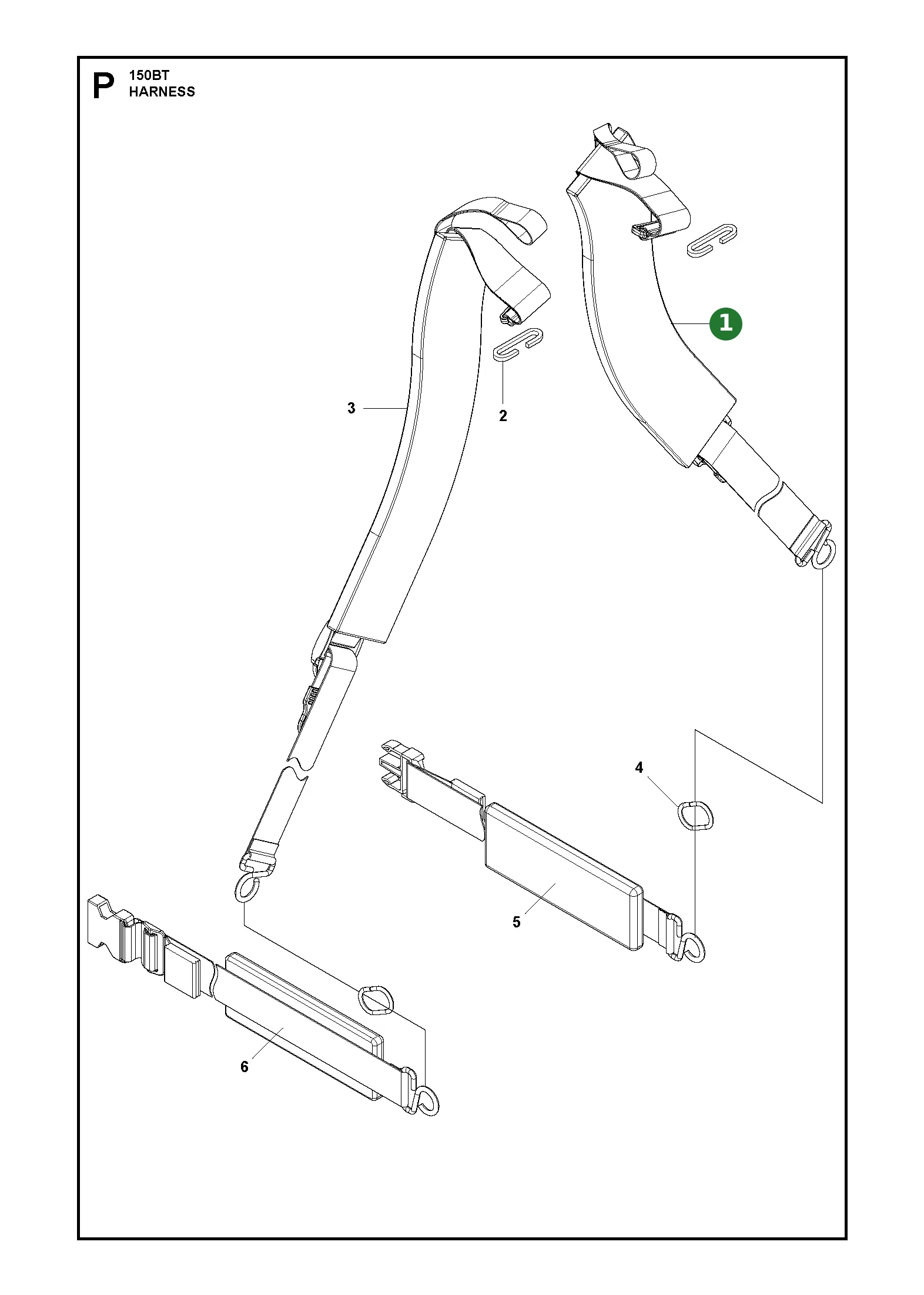

Schultergurt rechts (511802901) rechts, gepolstert, #848L5E3612 | ||
| 2 |  |
Klammer Schultergurt (544270001) Schultergurt, Doppelhakenform, #848L5836C1 | ||
| 1 |  |

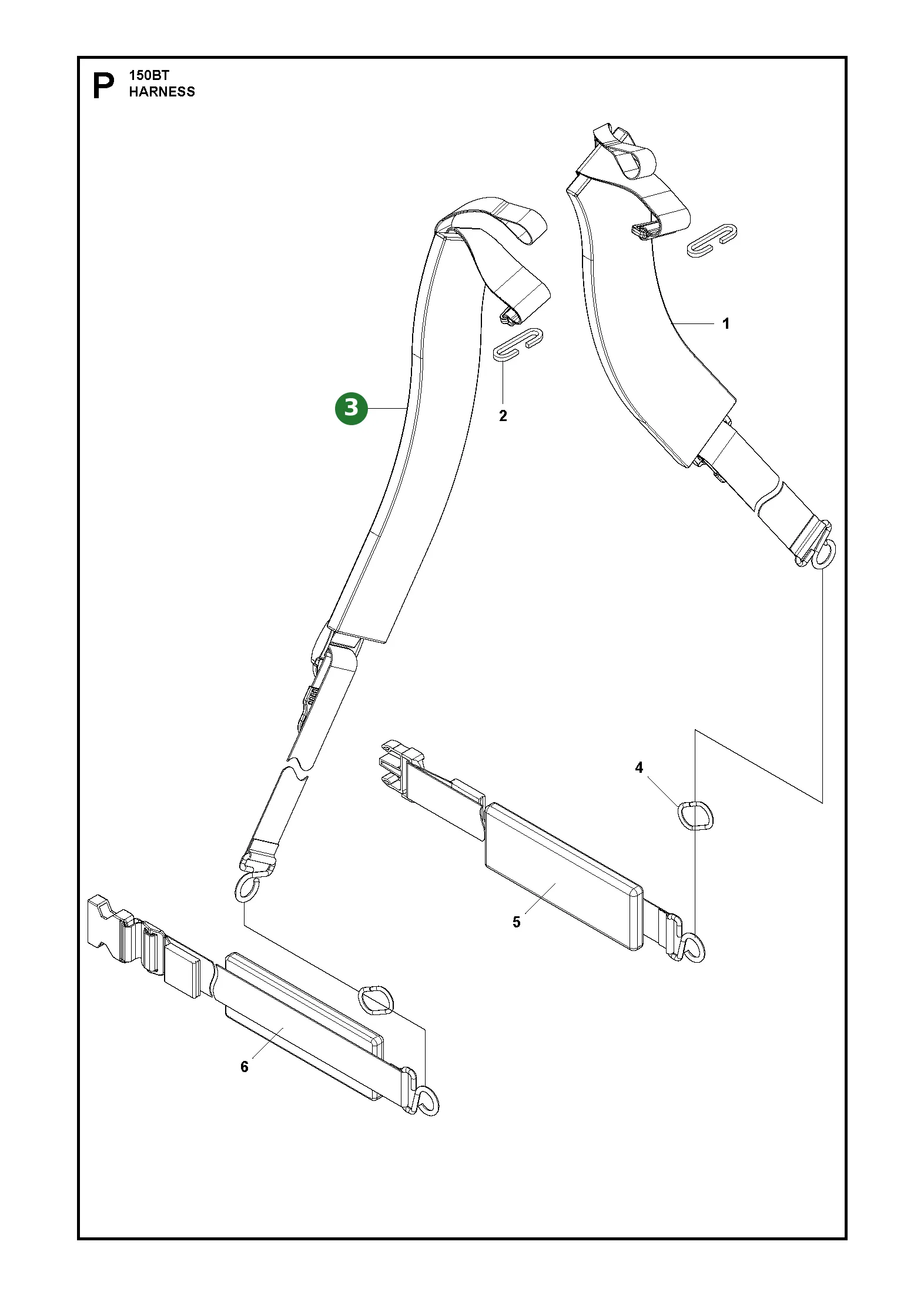

Schultergurt links (511803001) links, gepolstert, #848L5E3622 | ||
| 2 |  |
Ring Tragegurt (514331601) untere Gurtbefestigung, #Z349021121 | ||
| 1 |  |
Hüftgurt rechts (511803601) rechts, gepolstert, #848L5E36D0 | ||
| 1 |  |
Hüftgurt links (511803801) links, gepolstert, #848L5E36E0 |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Luftfilterdeckel (502844201) #848HE08320 | ||
| 2 |  | Befestigungsknopf Luftfilterdeckel (502844301) | ||
| 1 |  |
Luftfiltereinsatz (502844402) Luftfiltereinsatz für das Luftfiltergehäuse. | ||
| 1 |  |
Dichtung Einlasssieb (502844501) mit Einlasssieb, #T110882300 | ||
| 2 |
Schraube Luftfilterhalter lang (502844601) Schraube. | |||
| 1 | Platte Luftfilterhalter (502844701) | |||
| 1 |  |
Luftfilterhalter-Baugruppe (502844902) Luftfilterhalter mit Chokebetätigung | ||
| 1 | Warnaufkleber heiße Oberfläche (544363401) Warnung: heiße Oberfläche | |||
| 1 |  |
Abdeckung Vergaser (506744201) Vergaser, oben, #Z450081910 | ||
| 1 |  |
Vergaser Lowe's-Ausführung (502845001) Lowe's ab Seriennummer 20094000001, #848HE28100 | ||
| 1 |
Dichtung Isolierstück vergaserseitig (502845301) vergaserseitig, Isolierstück, #848HE014C0 | |||
| 4 |  |

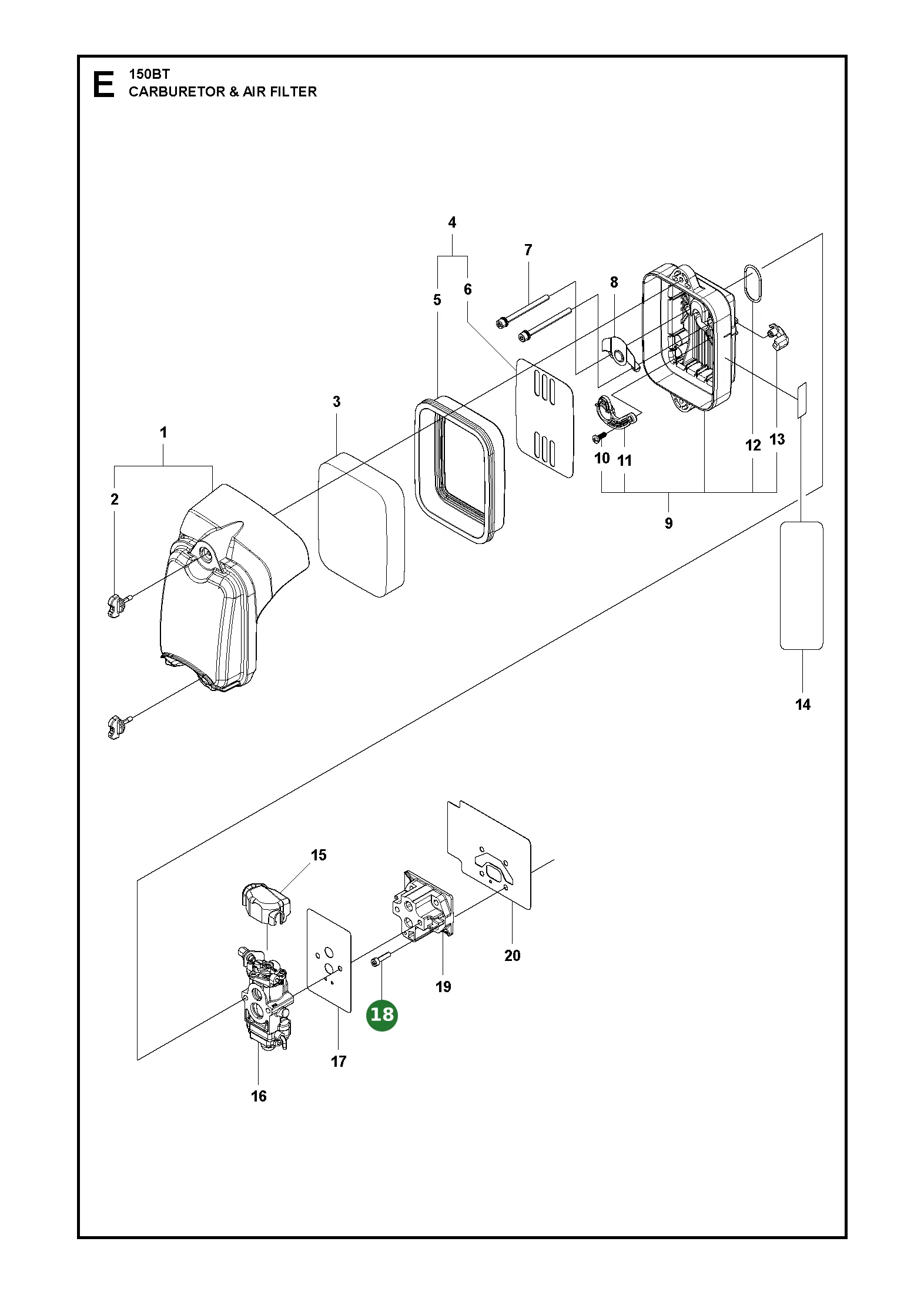

Schraube Vergaser und Isolierstück (521516501) Vergaser, Isolierstück, #8488152002 | ||
| 1 |  | Isolierstück Vergaser (502845401) | ||
| 1 |  |
Dichtung Isolierstück motorseitig (502845501) motorseitig, Isolierstück, #848HE014B0 |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 | |
Vergaser Lowe's-Ausführung (502845001) Lowe's ab Seriennummer 20094000001, #848HE28100 | ||
| 1 |
Vergasergehäuse (544363501) vormontierte Innenteile, #T1108-81450, #T110881450 | |||
| 2 | Schraube Vergaserhalter (544364701) Vergaserhalter, #1752-81110 | |||
| 1 |
Halter Gaszug-Einsteller (506746001) Gaszug-Einsteller, Z550081120 | |||
| 1 | Mutter Gaszug-Einsteller (544364901) Gaszug-Einsteller, #1751-81180 | |||
| 1 |
Schraube Gaszug-Einsteller (521756001) #T160013170 | |||
| 1 |
Schwenkstift Vergasergestänge (516597701) Vergasergestänge, #188181140 | |||
| 1 |
Scheibe Schwenkstift (506746101) Schwenkstift, Z550081160 | |||
| 1 |
Sicherungsring Vergasergestänge (506738601) Gestänge, Z175181130 | |||
| 1 |
O-Ring Vergaserdüse (505307501) Vergaserdüse, #Z175181240 | |||
| 1 |
Vergaserdüse (504643201) Vergaser, #T118081250 | |||
| 1 |  |
Vergasermembran (591162201) Walbro 93045 | ||
| 1 | |
Vergasermembran (591162201) Walbro 93045 | ||
| 1 | |
Vergasermembran (591162201) Walbro 93045 | ||
| 1 | |
Vergasermembran (591162201) Walbro 93045 | ||
| 1 |
Vergasergehäuse unten (506740901) unten, Vergaser, #Z185081490 | |||
| 1 |
Primerpumpe Vergaser (505306701) #Z175181510 | |||
| 1 |
Deckel Vergaser unten (506741001) unten, Primerpumpe, Z185081520 | |||
| 4 |
Schraube Vergaserdeckel unten (516544001) unten, Vergaserdeckel, #185081530 |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Ansatzstück (521533001) 8488U10020 | |||
| 1 |
Griffbügel (544400002) 130BT, 150BT, 150BF, 330BT, 350BT/BF | |||
| 1 |
Griffbügel vorne (537241301) (BPB) | |||
| 1 |  |
Halter Griffbügel (537292901) Griffbügel, Schaftrohr | ||
| 1 | |
Griffbefestigung Bedien- und Zusatzgriff (511675001) TH | ||
| 1 | |
Drehknopf Griffbefestigung (502204001) Griffbefestigung, #848L5E34G0 | ||
| 1 |
Sechskantschraube M5x80 (725234751) M5x80, 8.8, verzinkt, Griffbefestigung | |||
| 1 |  |
Schraube M5x10 (725532555) M5x10, 12.9, TBO, IHSCM | ||
| 2 | |
Sechskantmutter M5 (731231401) M5, ISO 4032, 8, verzinkt | ||
| 1 |
Halter linker Griff (537172901) Halterung | |||
| 1 | |
Griff links (537172801) Griff | ||
| 1 | |
Innensechskantschraube M5x45 mit Flansch (503200245) M5x45, Flansch, 12.9, IHSCFM | ||
| 1 | |
Sechskantmutter M5 (731231401) M5, ISO 4032, 8, verzinkt | ||
| 1 |  |
Flachdüse (502444001) Flachstrahl |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 | |
Mutter (513241901) Seilzugstarter, #Z140043230 | ||
| 1 | |
Scheibenfeder Kurbelwelle (506689401) Kurbelwelle, #Z100043240 | ||
| 1 |

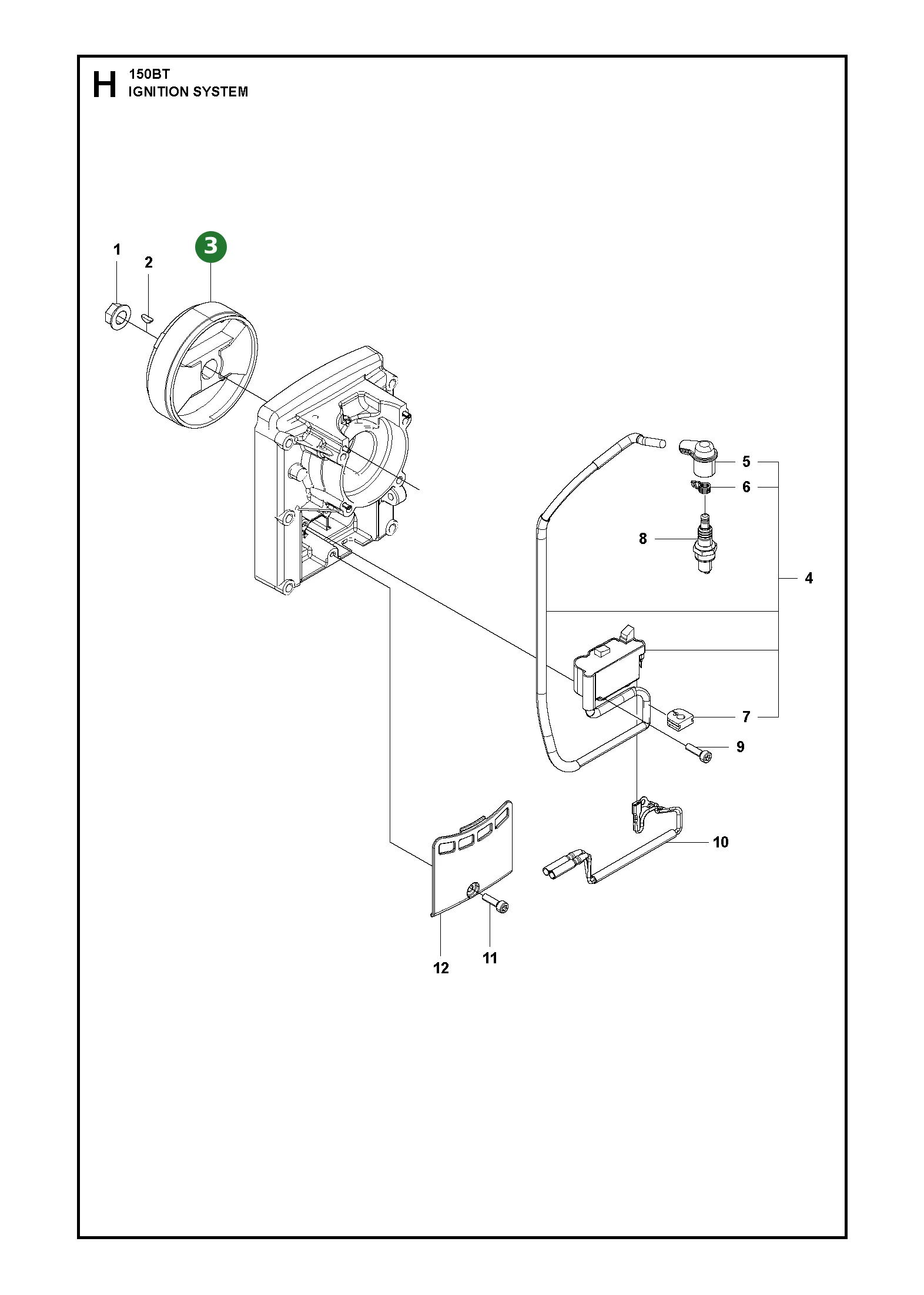

Schwungrad Zündanlage (502846301) 848HE171A0 | |||
| 1 |  |
Zündmodul mit Zündkabel (502846401) mit Zündkabel, 848HE17120 | ||
| 1 |  |
Zündkerzenstecker abgewinkelt (512444001) #T207072210 | ||
| 1 |  |
Kontaktfeder Zündkerzenstecker (506655201) Zündkerzenstecker, 848F0871G0 | ||
| 1 |
Gummitülle Zündkabel (515415301) Zündkabel, #Z550072130 | |||
| 1 |  |
Zündkerze NGK CMR7H (521233401) NGK CMR7H | ||
| 2 |  |
Schraube M4x16 Torx T27 (506745701) M4x16, T27, #Z482072150 | ||
| 1 | Kabel (544260801) #T1108-71240, #T110871240 | |||
| 1 | |
Schraube M4x16 Torx T27 (506745701) M4x16, T27, #Z482072150 | ||
| 1 | Abdeckung Zündanlage (544258901) Zündanlage, 848H0021H0 |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 2 |
Schraube (544256801) T4960-50810 | |||
| 1 |
Abdeckung Zylinder (502846501) Zylinderabdeckung | |||
| 4 |  |
Bolzen Zylinderbefestigung (506745201) Zylinderbefestigung, #Z482012130 | ||
| 1 |  |
Zylinder Motor (531396701) GZ51N, beschichtet | ||
| 1 |  |
Dichtung Zylinderfuß (502848801) Zylinderfuß, #848HE012B0 |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Zylinderdeckel (502843001) Abdeckung des Motorzylinders. | |||
| 4 | |
Schraube (512848101) #T497052510 | ||
| 1 | Warnaufkleber heiße Oberfläche (544363401) Warnung: heiße Oberfläche |
