Husqvarna 590BFS | Ersatzteile & Zubehör

Schritt-für-Schritt Anleitung zum Bestellen von Ersatzteilen: 1. Teilenummer in der Explosionszeichnung finden, 2. Artikel auswählen und in den Warenkorb legen, 3. Bestellung abschließen

Hier findest Du Original-Ersatzteile für Dein Modell 590BFS von Husqvarna. Weitere Informationen findest Du in den zugehörigen Dokumenten und Anleitungen.

Ersatzteilkatalog für 590BFS

Nr.	Anzahl im Gerät		Artikel

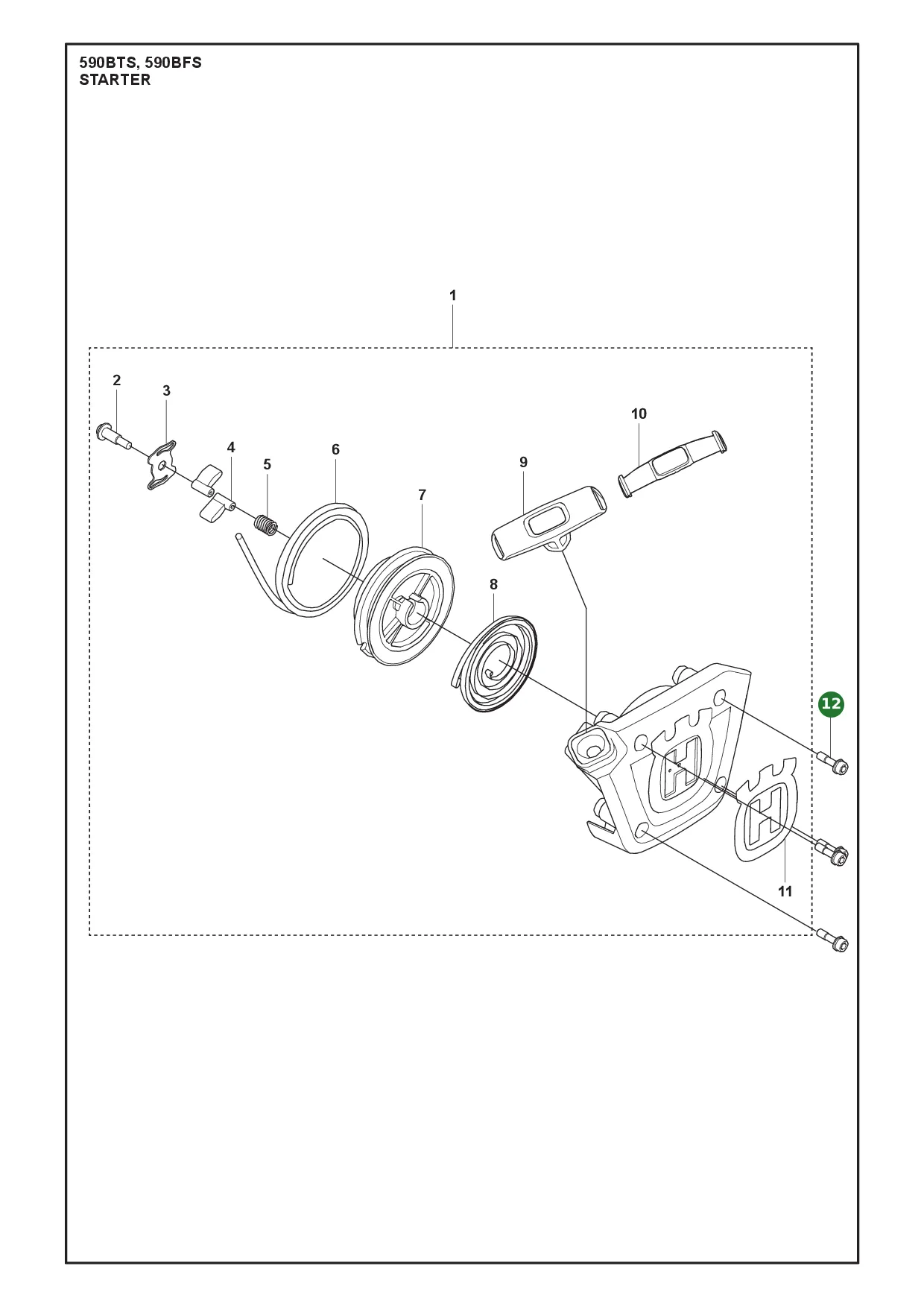

	1		Seilzugstarter (535512201) Seilzugstarter als vollständige Startereinheit.
	1		Schulterschraube M5x15 Seilzugstarter (536481001) M5x15, Innensechsrund, Flansch, verzinkt
	1		Steuerplatte Starterklinken (535516401) Steuerung der Starterklinken
	2		Starterklinke Seilzugstarter (536382201) Seilzugstarter, B590
	1		Feder Starterklinken (536382401) Starterklinken
	1		Starterseil D3.8mm (535513501) D3.8mm, Polyamid
	1		Seilrolle Seilzugstarter (535512701) Seilzugstarter
	1		Federkassette Seilzugstarter (536375201) Rückholmechanismus, B590
	1		Startergriff (536624103) für 590BTS/590BFS
	1		Abdeckung Startergriff (536624201) Startergriff, für 590BTS/590BFS
	1		Aufkleber Kronenlogo (532428676) Kronenlogo, Schnecke, Schnee
	4		Flanschschraube M5x20 Innen-Torx (577815403) M5x20, Innensechsrund, 10.9, verzinkt

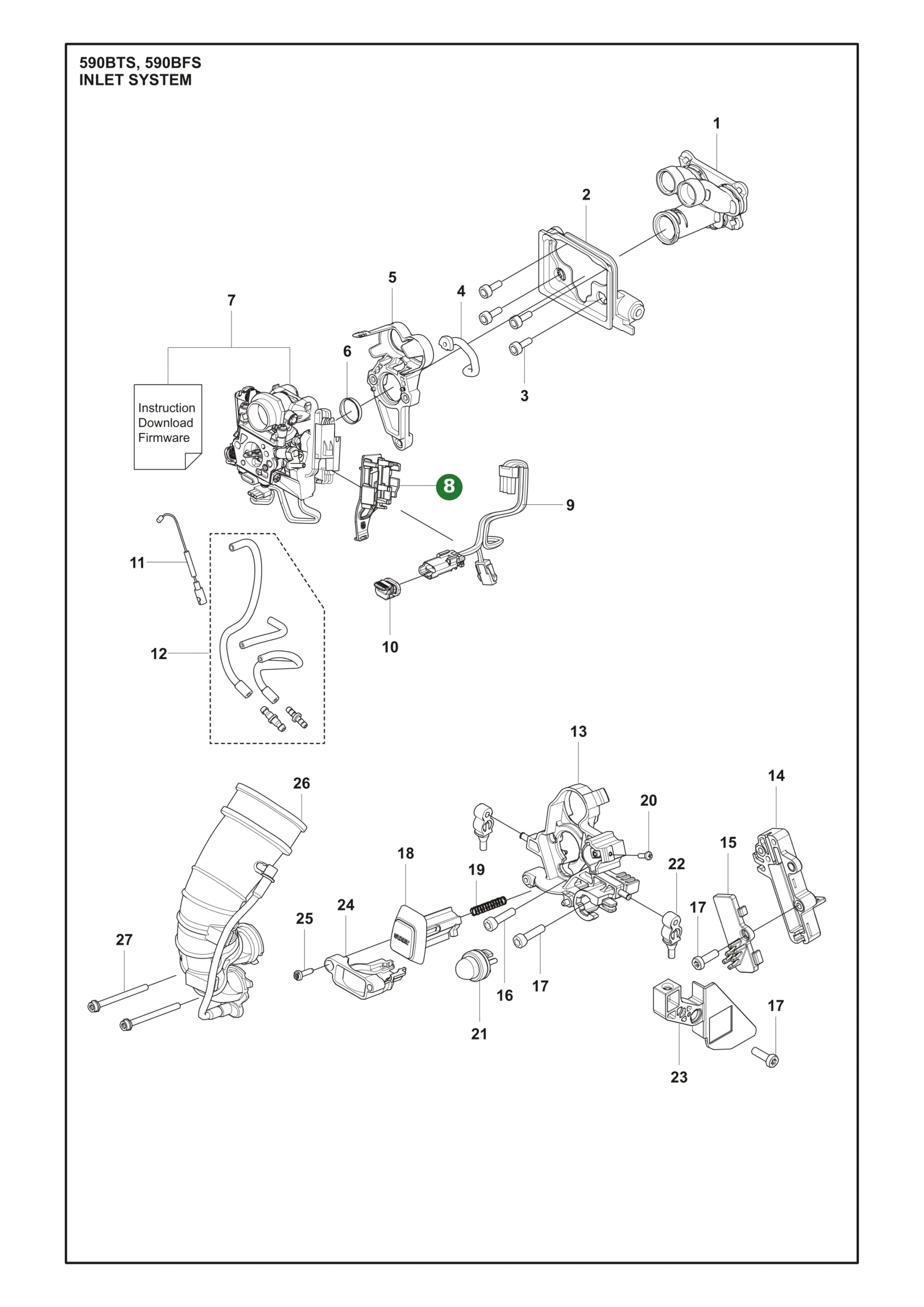

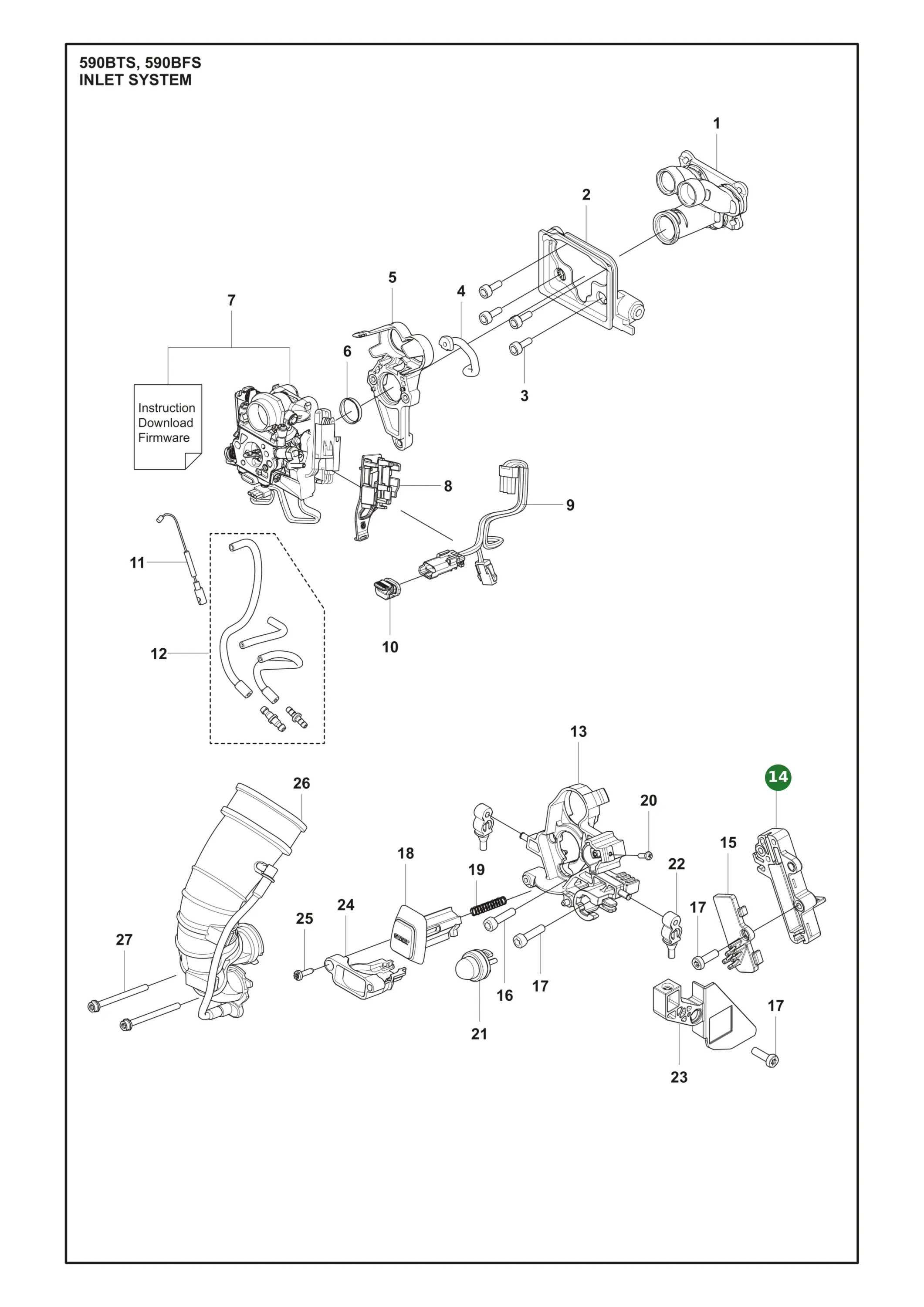

Nr.	Anzahl im Gerät		Artikel

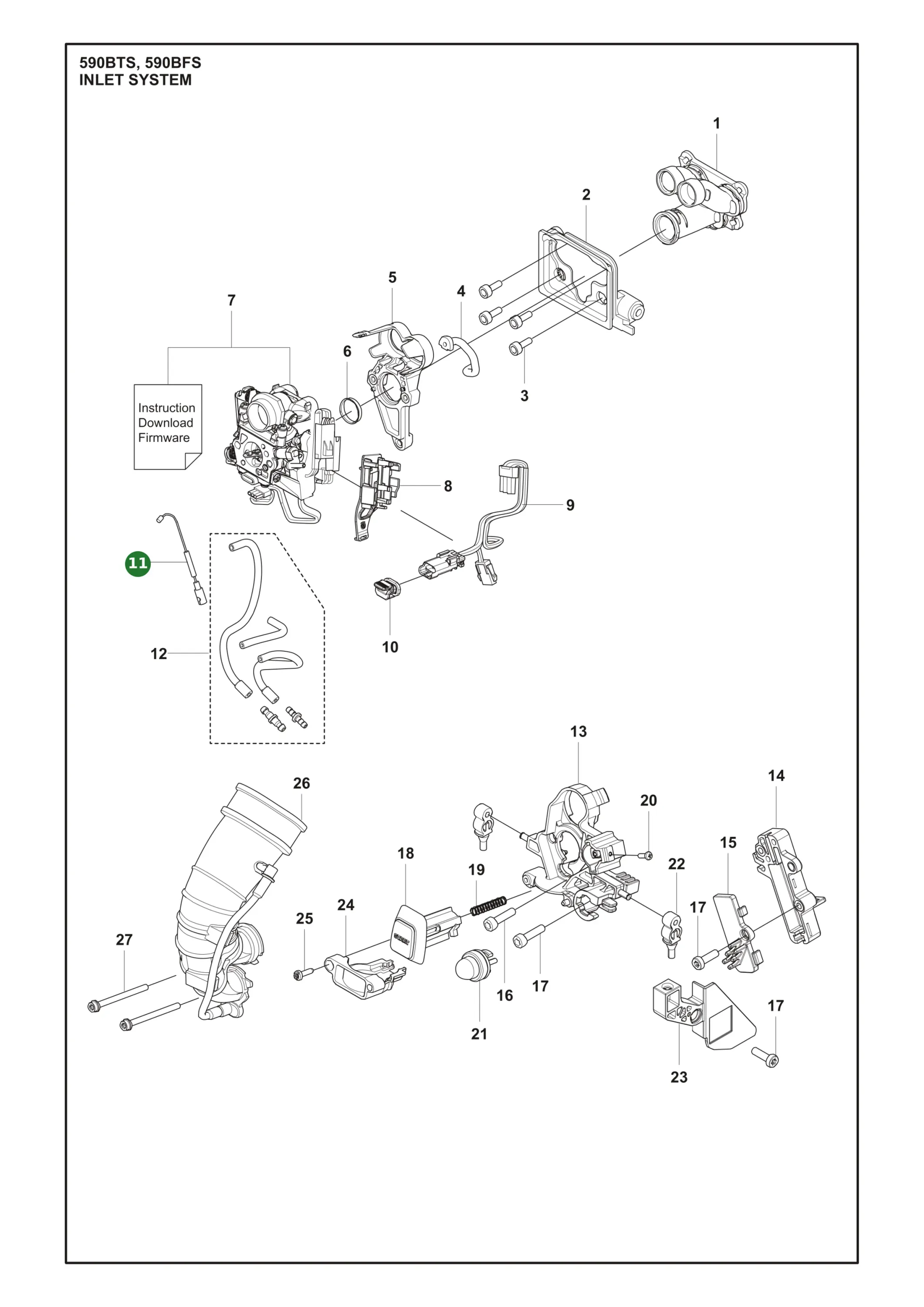

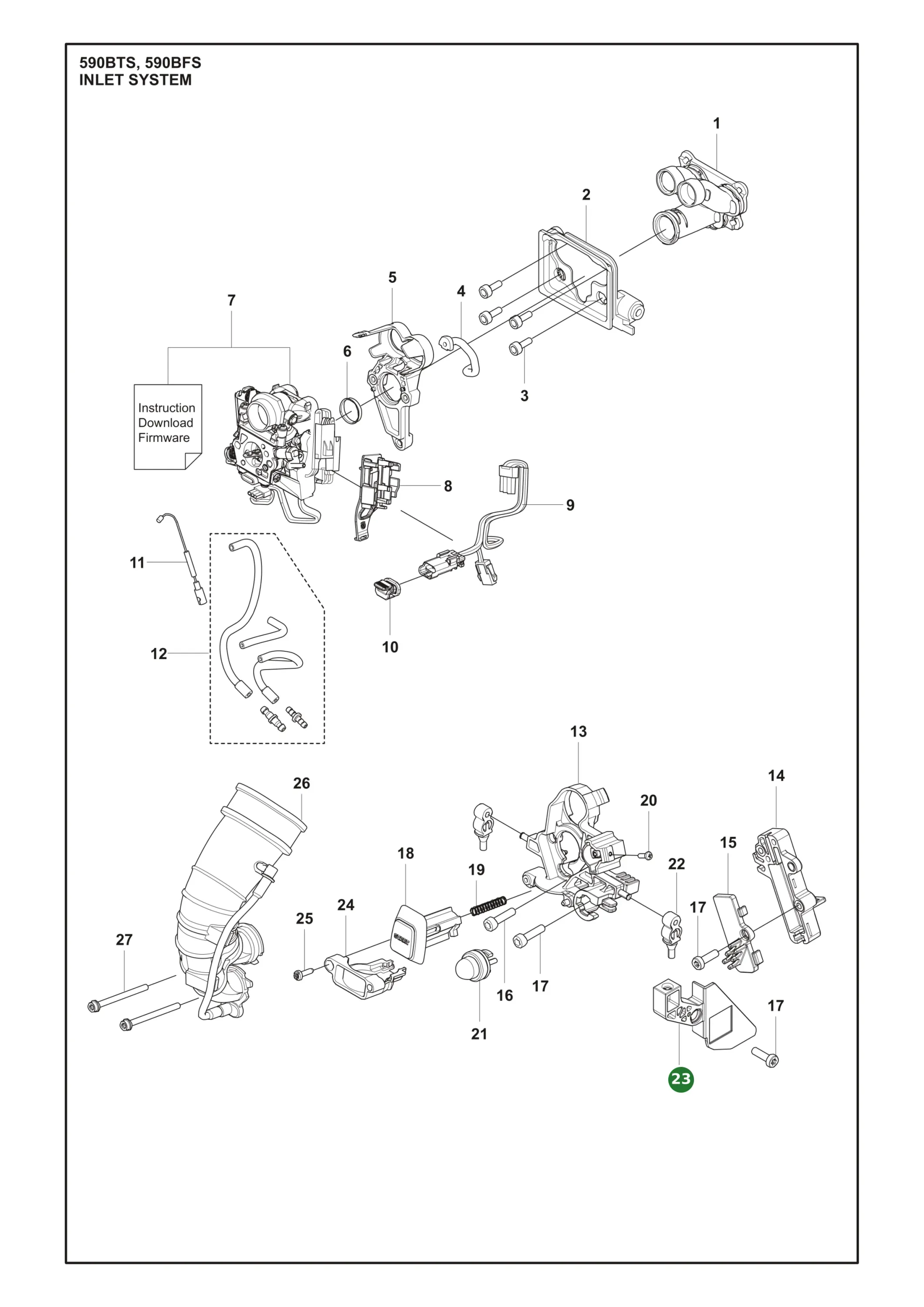

	1		Ansaugrohr Vergaser (535518701) Vergaser
	1		Isolier-Zwischenwand Ansaugrohr (535518901) isolierend, Ansaugrohr
	4		Schraube M4x12 Torx T27 (574353505) M4x12, T27, 12.9, TBO, ITXSCM
	1		Impulsschlauch Vergaser (535519201) Vergaser
	1		Befestigungsflansch Vergaser (535519001) Vergaser, Ansaugseite
	1		Stützhülse Vergaser (582025101) Stützhülse im Geräteaufbau.
	1		Vergaser-Kit (537636801) für 590BTS/590BFS
	1		Halter Kabelsatz (536209301) Kabelsatz, Vergaser
	1		Kabelsatz Schalter und Service-Steckverbinder (535521401) Schalter, Service-Steckverbinder
	1		Stopfen Steckverbinder (531067601) Steckverbinder
	1		Gaszug vergaserseitig (536209201) Vergaserseite
	1		Kraftstoffschlauch-Satz (546973701) 3 Schläuche, 2 Verbinder
	1		Ansaugkrümmer Luftfilter (535519401) Luftfilterseite
	1		Halter Gaszug (536209001) Gaszug
	1		Abdeckung Gaszughalter (536209101) Gaszughalter
	2		Schraube (504114301) #Z482013180
	2		Bolzen Halter (577942001) Bolzen.
	1		Starttaste Vergaser (535519501) Vergaser, B590
	1		Feder Starttaste (582087501) Starttaste
	1		Schraube M3x8 (724122201) M3x8, CRPANM
	1		Primerblase (503936601) Kraftstoffvorförderung
	2		Antivibrationslager Vergaser (590411901) Vergaser, 2 Stk.
	1		Halter Vergaser-Antivibrationslager (535520101) Vergaser, Antivibrationslager
	1		Abdeckung Konnektivitätsmodul (535520001) Konnektivitätsmodul
	1		Schraube PW3.5x13 T10 (525887401) PW3.5x13, T10, CH, TBO
	1		Ansaugrohr Luftfilter (546026201) Luftfilterseite
	2		Schraube M4x50 Torx T20 (581143101) M4x50, T20, 12.9, TBO

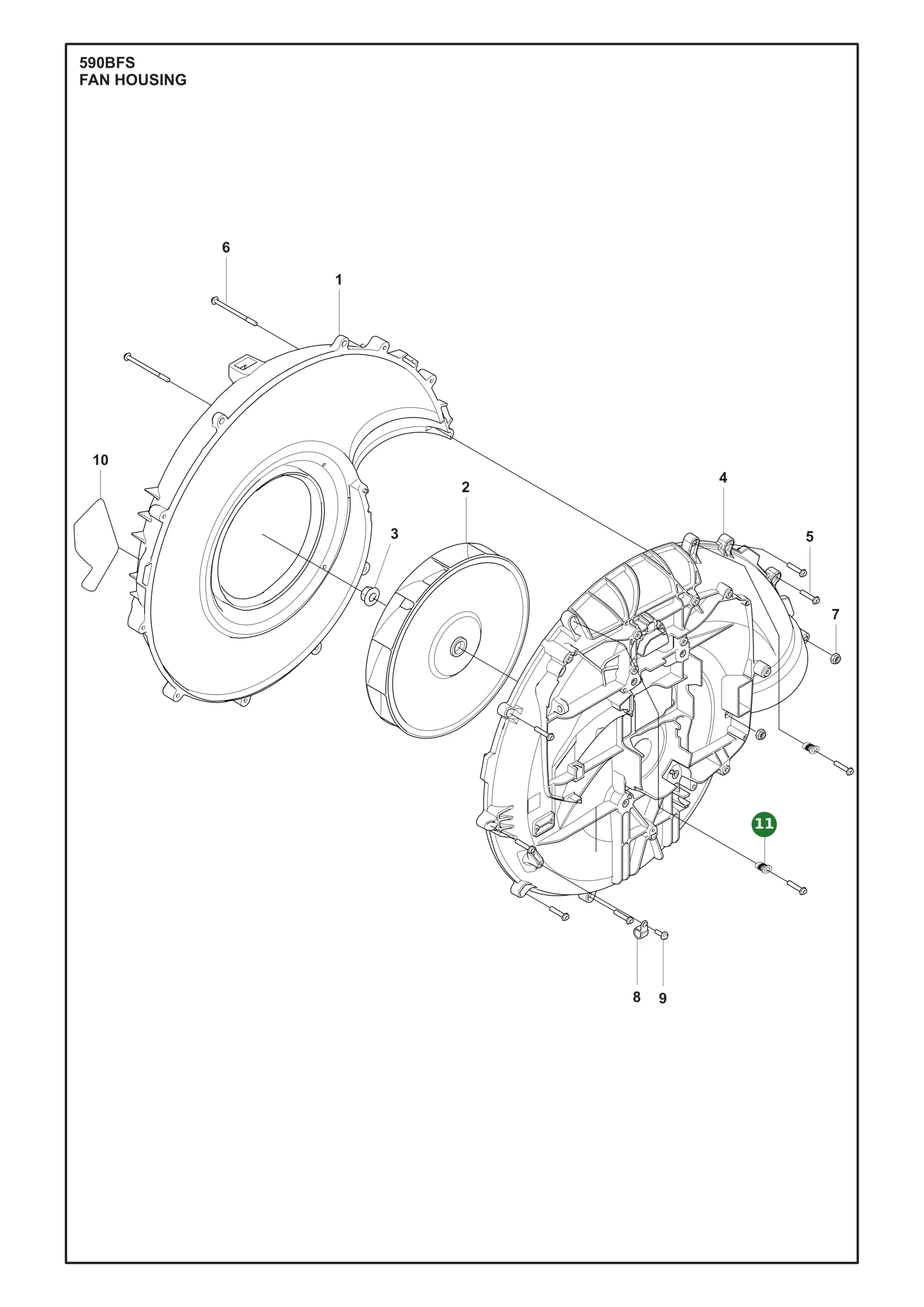

Nr.	Anzahl im Gerät		Artikel

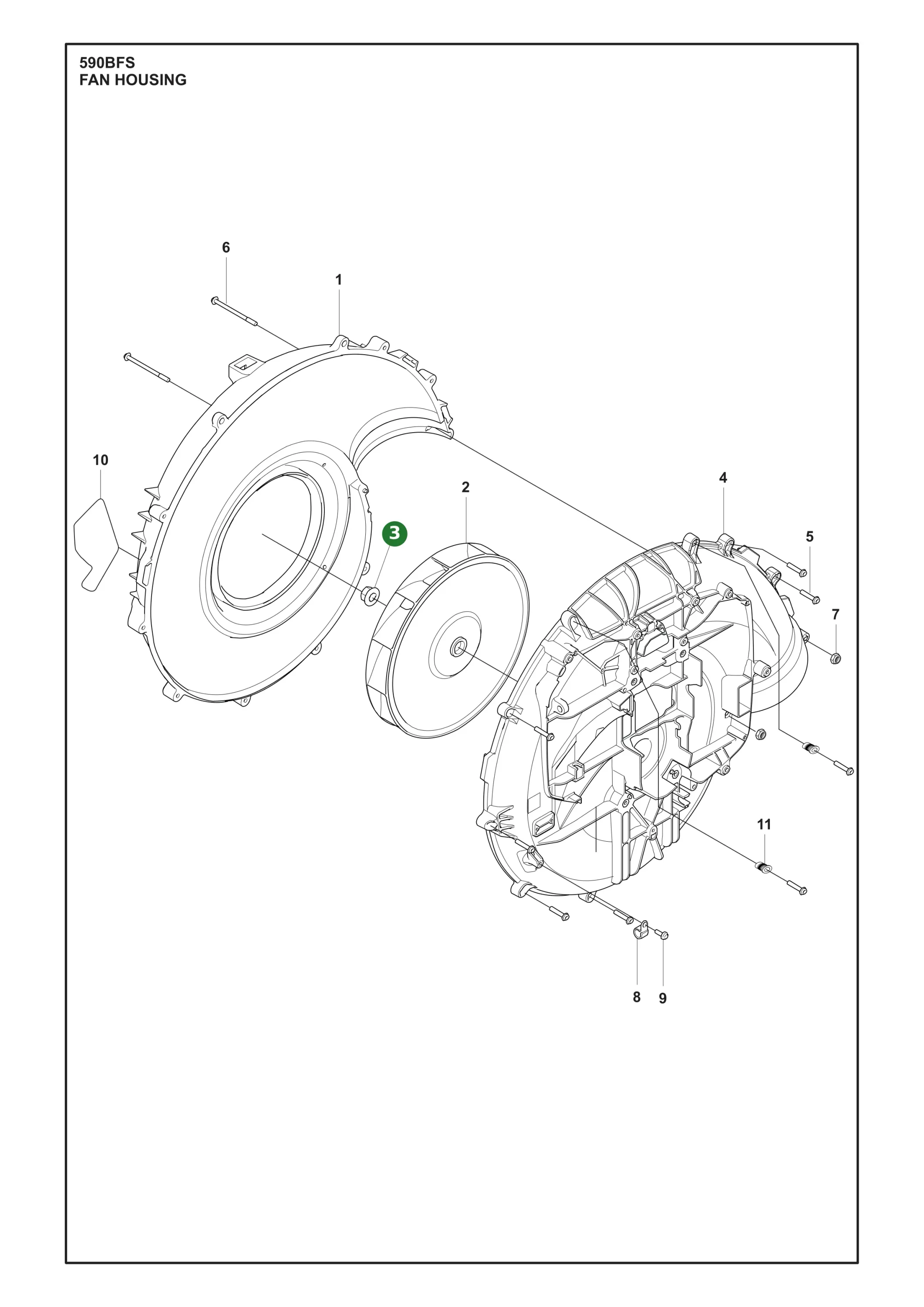

	1		Lüftergehäuse rahmenseitig (535467401) rahmenseitig, orange
	1		Lüfterrad Ø245mm mit Ø17mm Bohrung (599876002) geschlossen, Ø245mm, Bohrung Ø17mm
	1		Mutter M12 mit Flansch Lüfterrad (536572901) M12, Flansch, 10.9, verzinkt, Lüfterrad
	1		Lüftergehäuse motorseitig (535467001) motorseitig, orange
	8		Schraube (512848101) #T497052510
	2		Schraube Lüftergehäuse (544264601) Schraube.
	2		Mutter (514183901) Lüftergehäuse, #Z331053331
	1		Klemme Lüftergehäuse (504122301)
	1		Schraube Klemme (512847901) #T497051410
	1		Schutzblech Lüftergehäuse (547245501) rahmenseitig, Lüftergehäuse
	2		Hülse Schraubaufnahme Lüftergehäuse (536673601) CL601, Schraubaufnahme

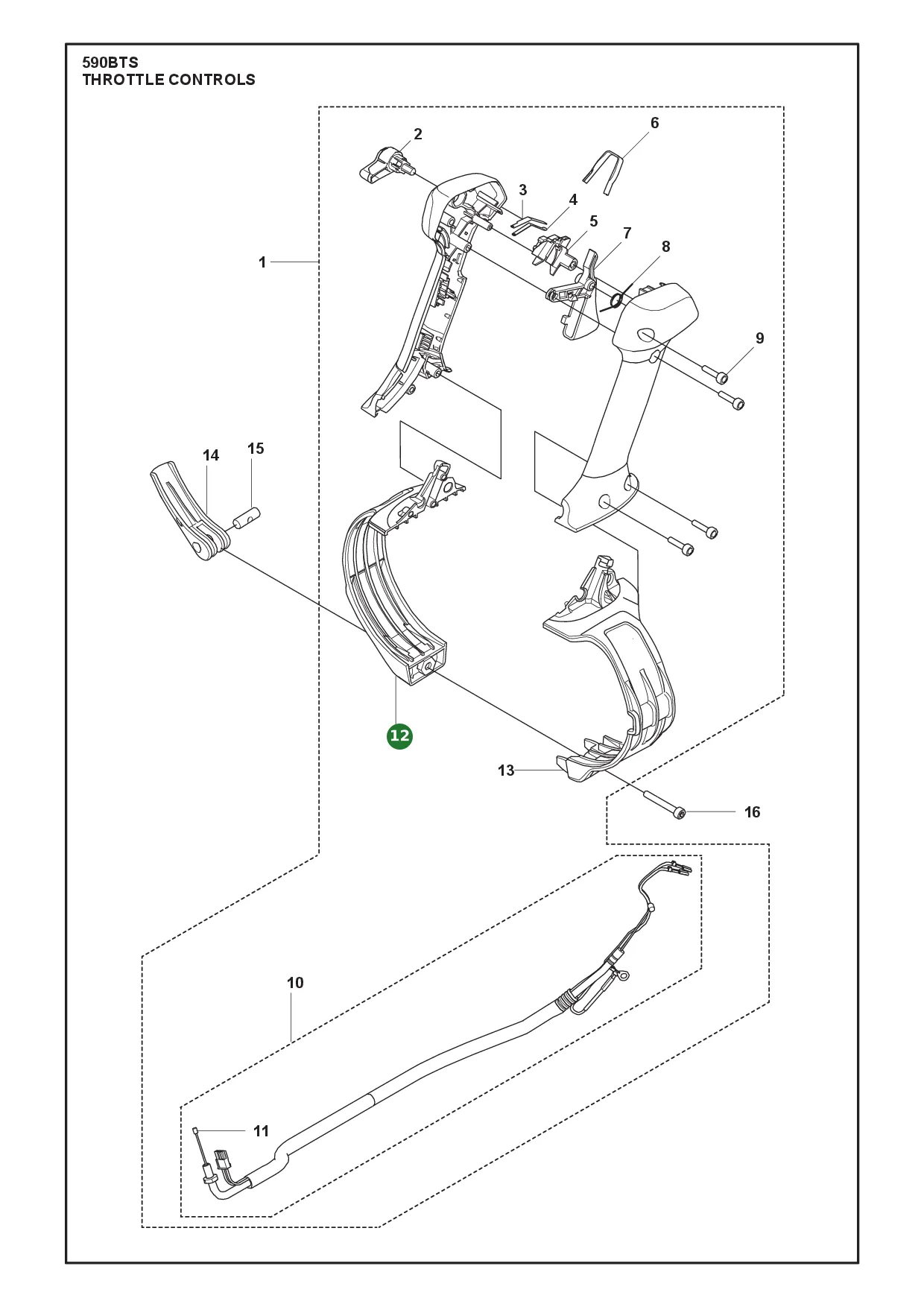

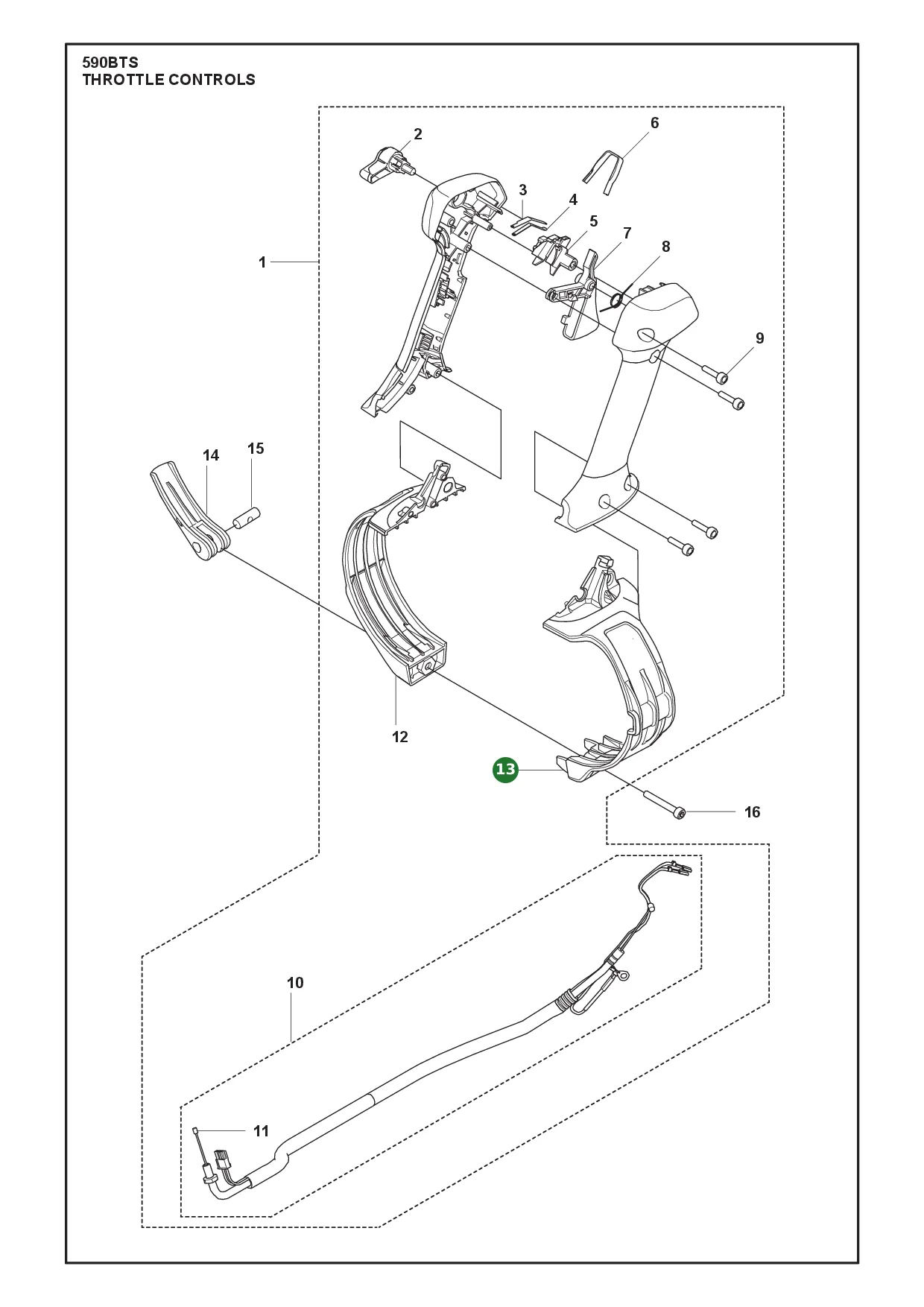

Nr.	Anzahl im Gerät		Artikel
	1		Bediengriff mit Gashebel links (546874401) Gashebel links
	3		Schraube MT4x18 Torx T27 (574444001) MT4x18, T27, 10.9, Zn/Fe, ITXSCT
	1		Halter Gasgriff links (535289701) links, grau, D130
	1		Halter Gasgriff rechts (535289801) rechts, grau, D130
	1		Schnalle Griffbefestigung (535290601) Griffbefestigung, orange
	1		Bolzen D8 L22 M5 Schnalle (535290801) D8, L=22mm, M5, Schnalle
	1		Schraube M5x30 T27 (525755103) M5x30, T27, 10.9, Zn/Fe
	1		Gashebel links schwarz (536194801) links, schwarz
	1		Gashebel links (536195001) links, schwarz
	1		Arm Gasbetätigung links (536194901) Gasbetätigung, links, schwarz
	1		Kontaktplatte (576563201) Kontakt
	1		Anschlag Betätigungsmechanik (576562801) Anschlag
	1		Schalter linker Gashebel (536195101) linker Gashebel
	1		Gaszug Gashebel links (536195201) linker Gashebel
	1		Wellenscheibe (576563301) Gewellte Scheibe.
	1		Platte (576563101)
	1		Bolzen Zylinderbefestigung (506745201) Zylinderbefestigung, #Z482012130
	1		Abdeckung Gasbetätigung links (536914601) Gasbetätigung, links
	2		Schraube Bediengriff (575960501) IHSCT
	1		Radkappe (513351901) #Z160172411
	1		Bolzen (514336201) #Z349525410
	2		Scheibe (514336701) Z349525450
	1		Halter (576563601) Halter.
	1		Feder (514336301) #Z349525420
	1		Scheibe (514336501) Z349525440
	1		Flansch-Sicherungsmutter M6 (531261801) M6, Flansch, A2 SS 18-8
	2		Schraube Rückenpolster (544270801) Rückenpolster, CCRPANT, #T496051631
	1		Startaufkleber (546949601) Start

Nr.	Anzahl im Gerät		Artikel
	1		Kraftstofftank (US-/CA-Ausführung) (535510901) 79cc
	1		Kraftstoffschlauch (US-/CA-Ausführung) (535511302) Tankdurchführung, EVP
	1		Clip Kraftstoffschlauch (506707001) Kraftstoffschlauch, #Z126085460
	1		Kraftstofffilter 18-40µm (503443203) 18-40µm, koaxial
	1		Tankdeckel (590324501) Tankdeckel für den Kraftstofftank.
	4		Schraube (529503002) CITXPANT

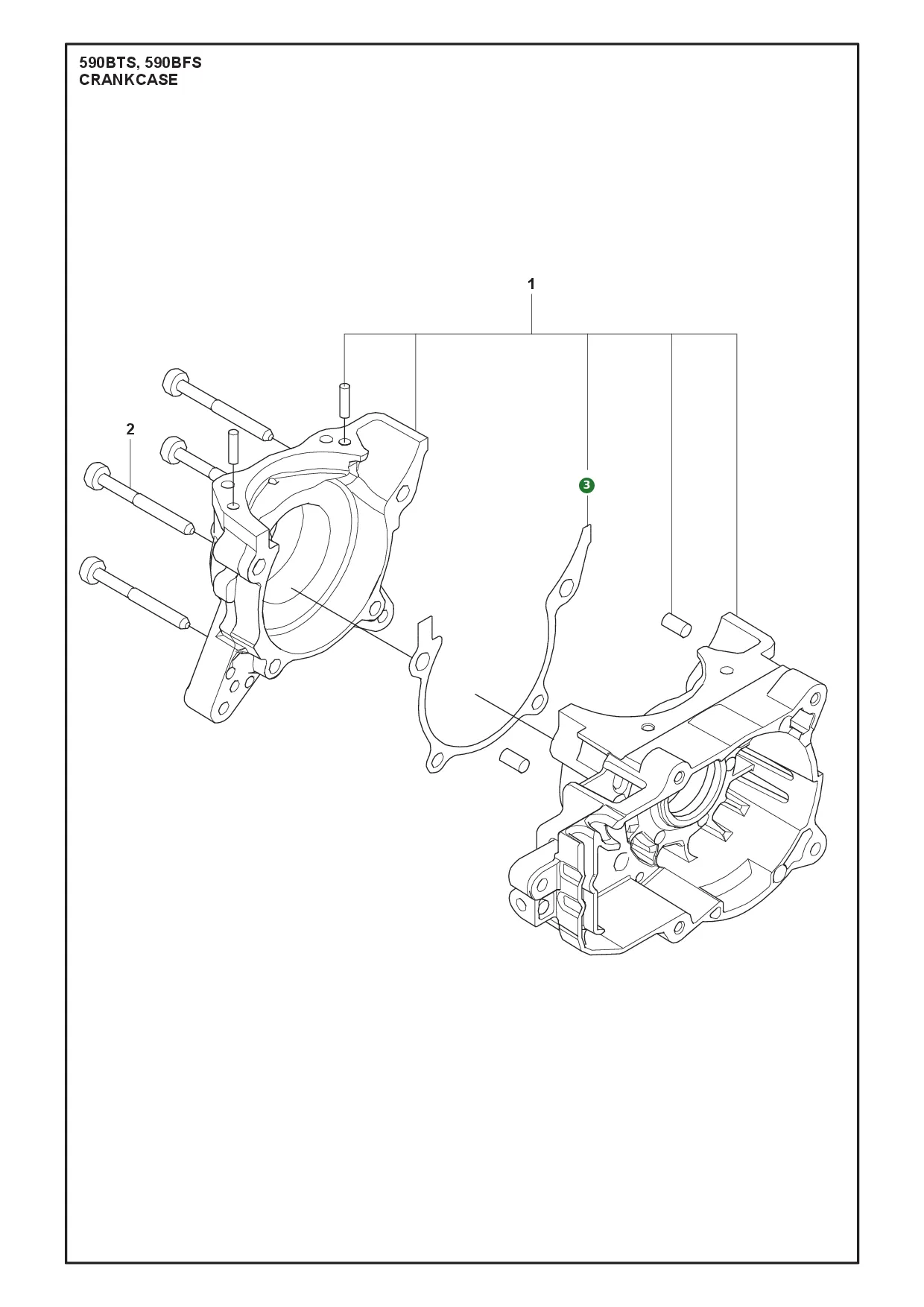

Nr.	Anzahl im Gerät		Artikel
	1		Kurbelgehäuse (546874601) für 590BTS/590BFS
	4		Zylinderkopfschraube M5x49 Innen-Torx (503215349) M5x49, Innen-Torx, 12.9
	1		Dichtung Kurbelgehäuse (535523001) Kurbelgehäuse

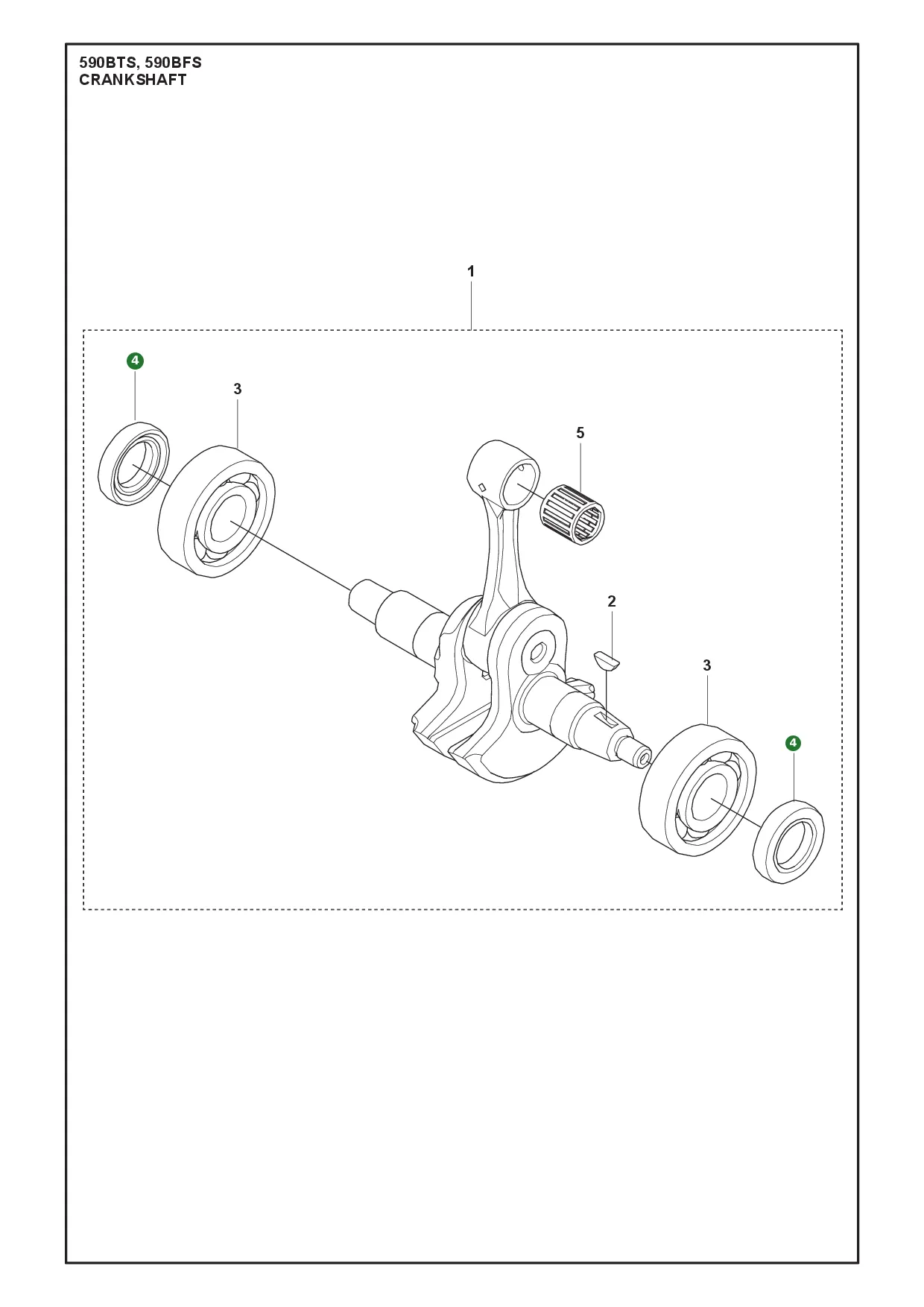

Nr.	Anzahl im Gerät		Artikel
	1		Kurbelwellensatz (537637201) Pleuel, 2 Kugellager, 2 Dichtungen, Nadellager
	1		Scheibenfeder Kurbelwelle (506689401) Kurbelwelle, #Z100043240
	2		Kugellager Kurbelwelle 17x42x13mm (535523101) 17x42x13mm, Kurbelwelle
	2		Radialdichtung Kurbelwelle 17x28x6mm (535524201) 17x28x6mm, Kurbelwelle
	1		Nadellager Kolbenbolzen (577572401)

Nr.	Anzahl im Gerät		Artikel
	1		Luftfilterdeckel (535510501) oben, Top Mount
	1		Luftfiltereinsatz Schaumstoff (535510801) Schaumstoff, oben
	1		Luftfiltereinsatz (512652001) gefalteter Einsatz, unten, #T401282311
	1		Luftfilterhalter (546874501) Top Mount
	2		Schraube (512848101) #T497052510
	2		Schraube M5x30 T27 (525755103) M5x30, T27, 10.9, Zn/Fe
	1		Klemme Luftfilter-Ansaugrohr (536199601) Ansaugrohr, Luftfilterhalter
	1		Flanschschraube M5x20 Innen-Torx (577815403) M5x20, Innensechsrund, 10.9, verzinkt

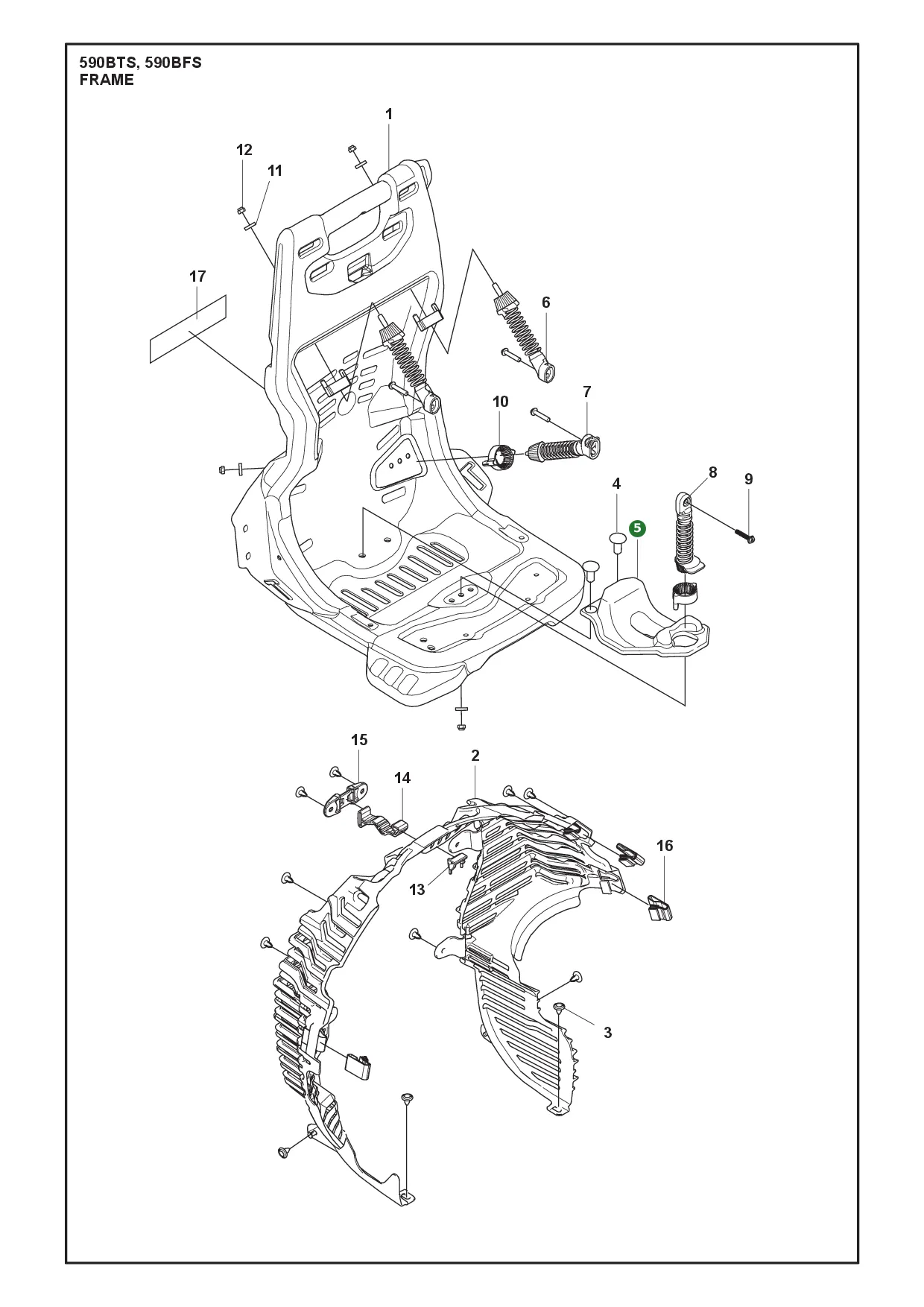

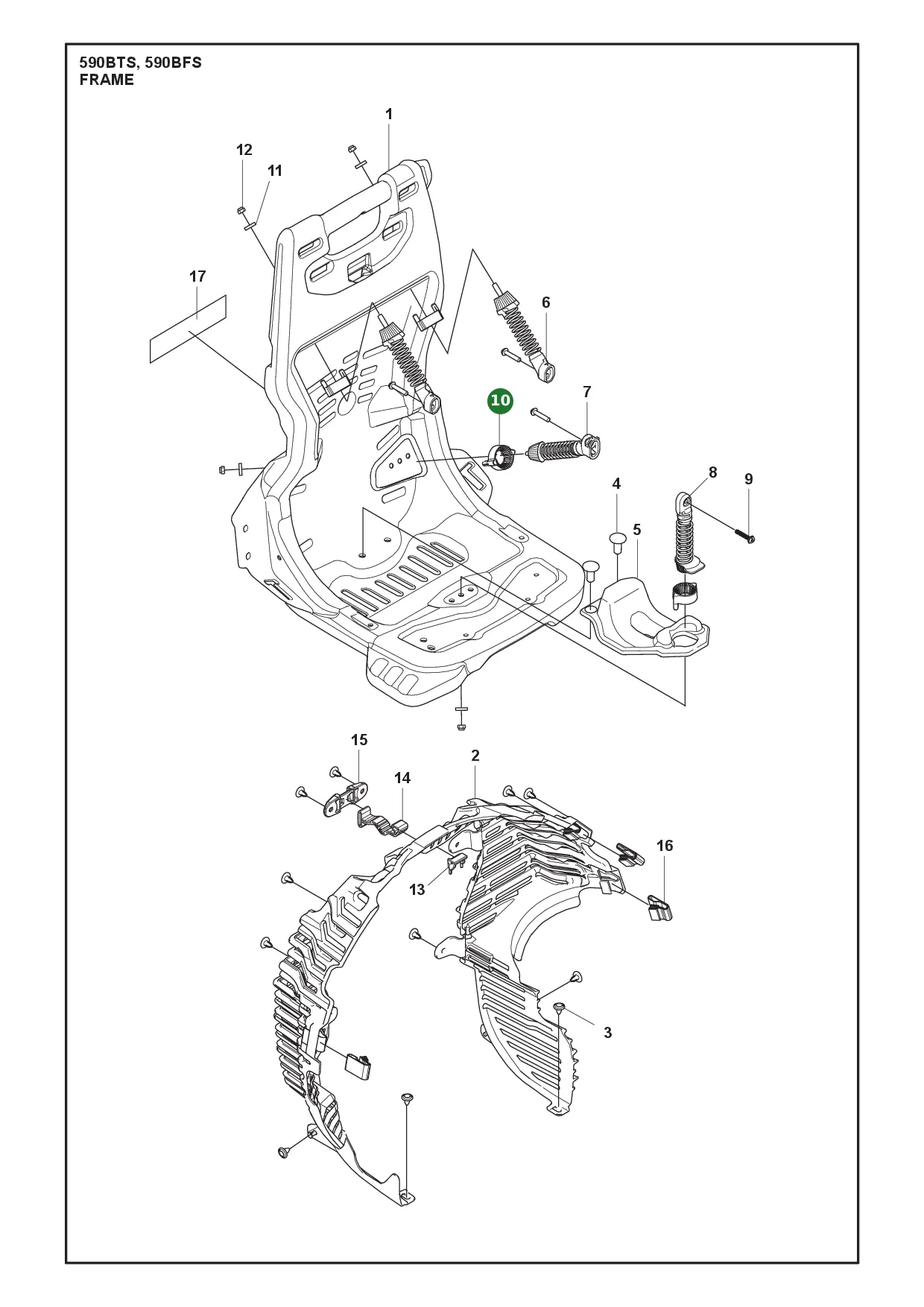

Nr.	Anzahl im Gerät		Artikel
	1		Tragerahmen Motor und Rückenauflage (535509201) Motor, grau
	1		Belüftungsnetz Rückenauflage (535509501) Rückenbereich, luftdurchlässig
	11		Clip Belüftungsnetz (526243901) Clip zur Befestigung.
	2		Clip Motordämpfer unten (526476701) Clip zur Befestigung.
	1		Dämpfer Motorlager (535509801) Motorlager
	2		Vibrationsdämpfer seitlich oben (538673201) seitlich oben
	1		Vibrationsdämpfer seitlich unten (538673301) seitlich unten
	1		Vibrationsdämpfer Unterseite (538673401) Unterseite
	4		Schraube (512848101) #T497052510
	4		Halter Feder-Positionsverstellung (536859601) Feder-Positionsverstellung
	4		Scheibe 5.3x15x1 (503230035) 5.3x15x1mm, Zn/Fe, HB400
	4		Mutter (514183901) Lüftergehäuse, #Z331053331
	1		Knebelschnalle Bewegungsbegrenzung (546429801) Knebel, Bewegungsbegrenzung
	1		Spannband mit Feder Bewegungsbegrenzung (546325801) mit Feder, Bewegungsbegrenzung
	1		Verstellschnalle Bewegungsbegrenzung (546429901) verstellbar, Bewegungsbegrenzung
	3		Spannband Belüftungsnetz (546325901) Bewegungsbegrenzung, Belüftungsnetz
	1		Warnaufkleber (537462801)

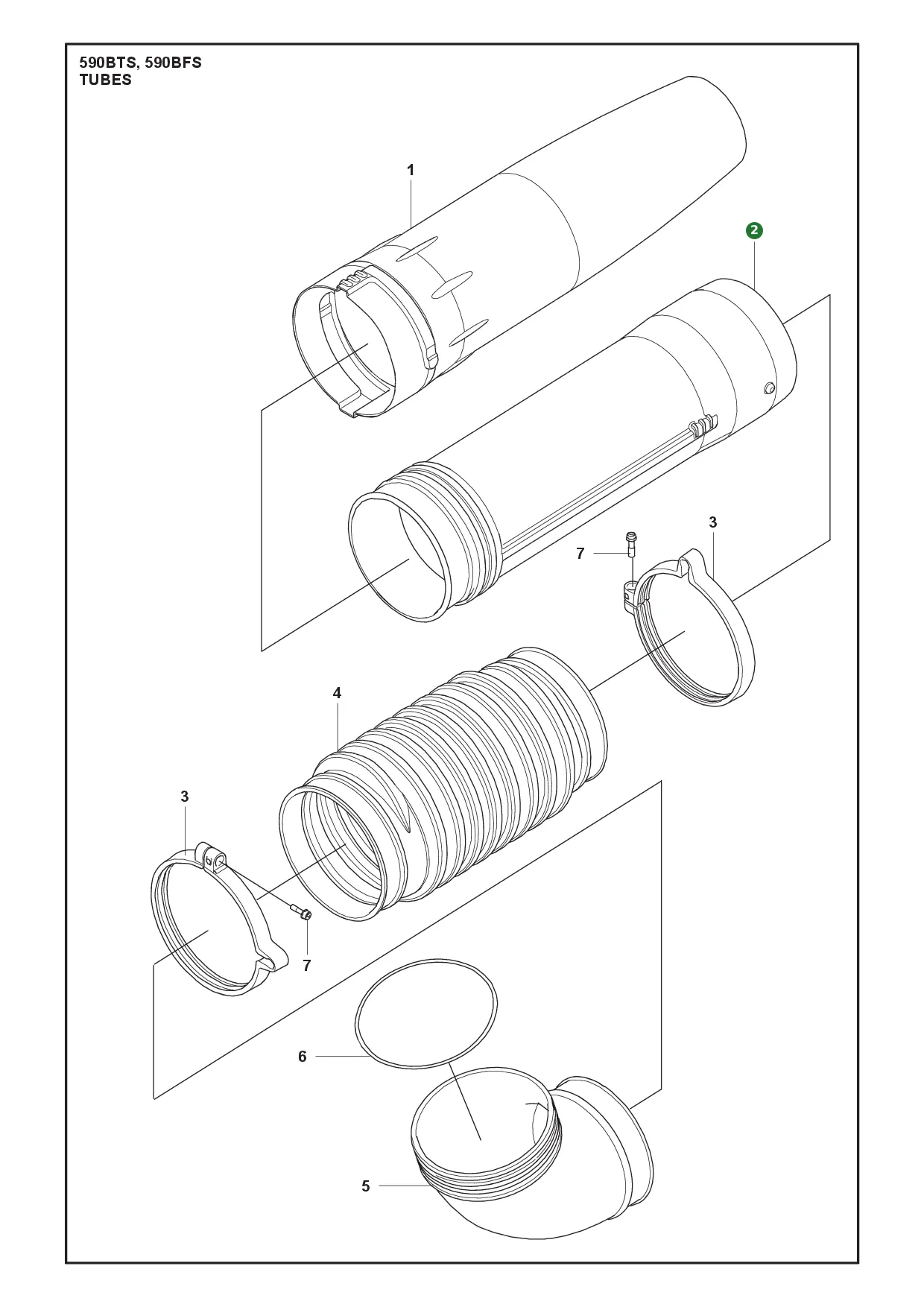

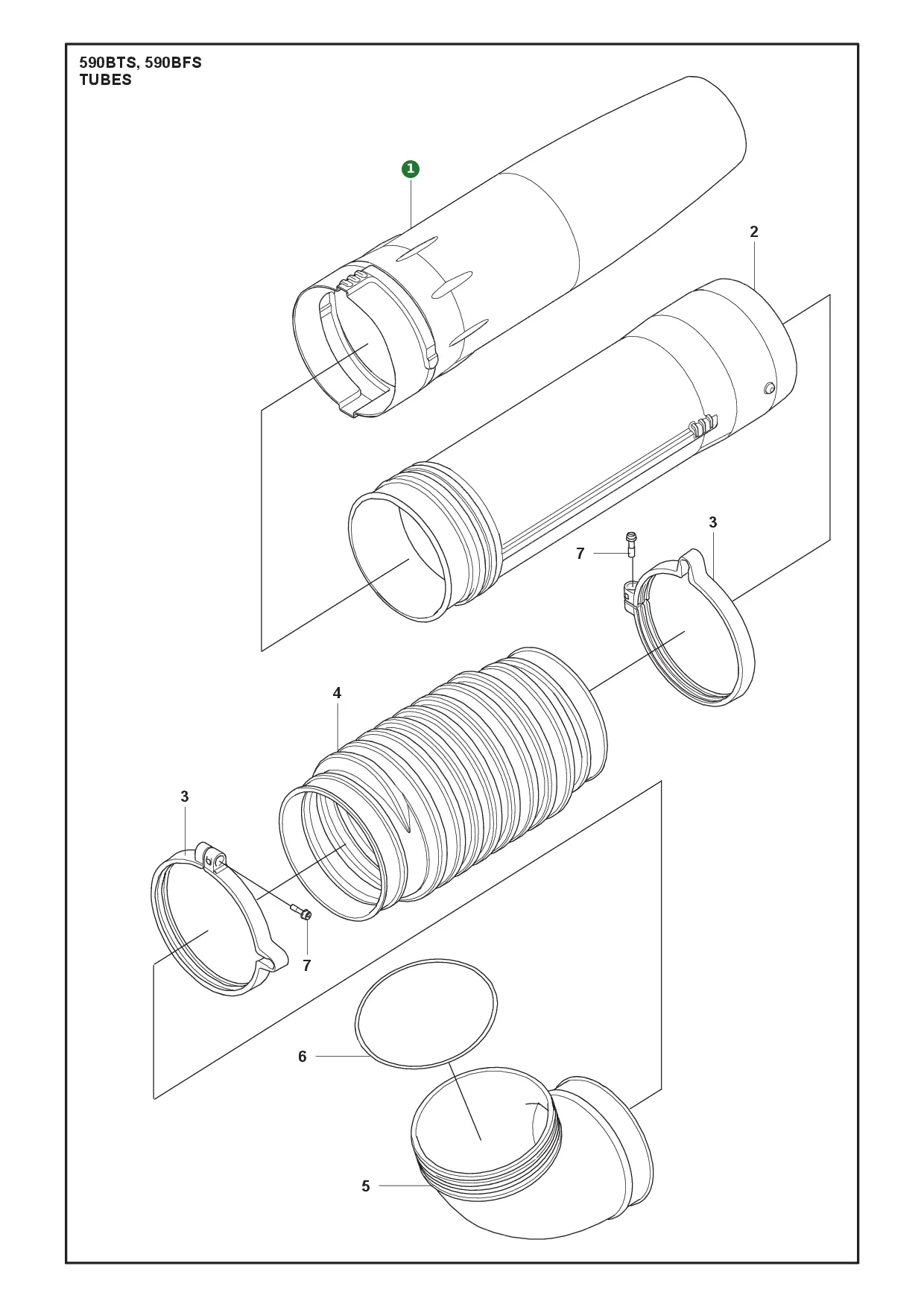

Nr.	Anzahl im Gerät		Artikel

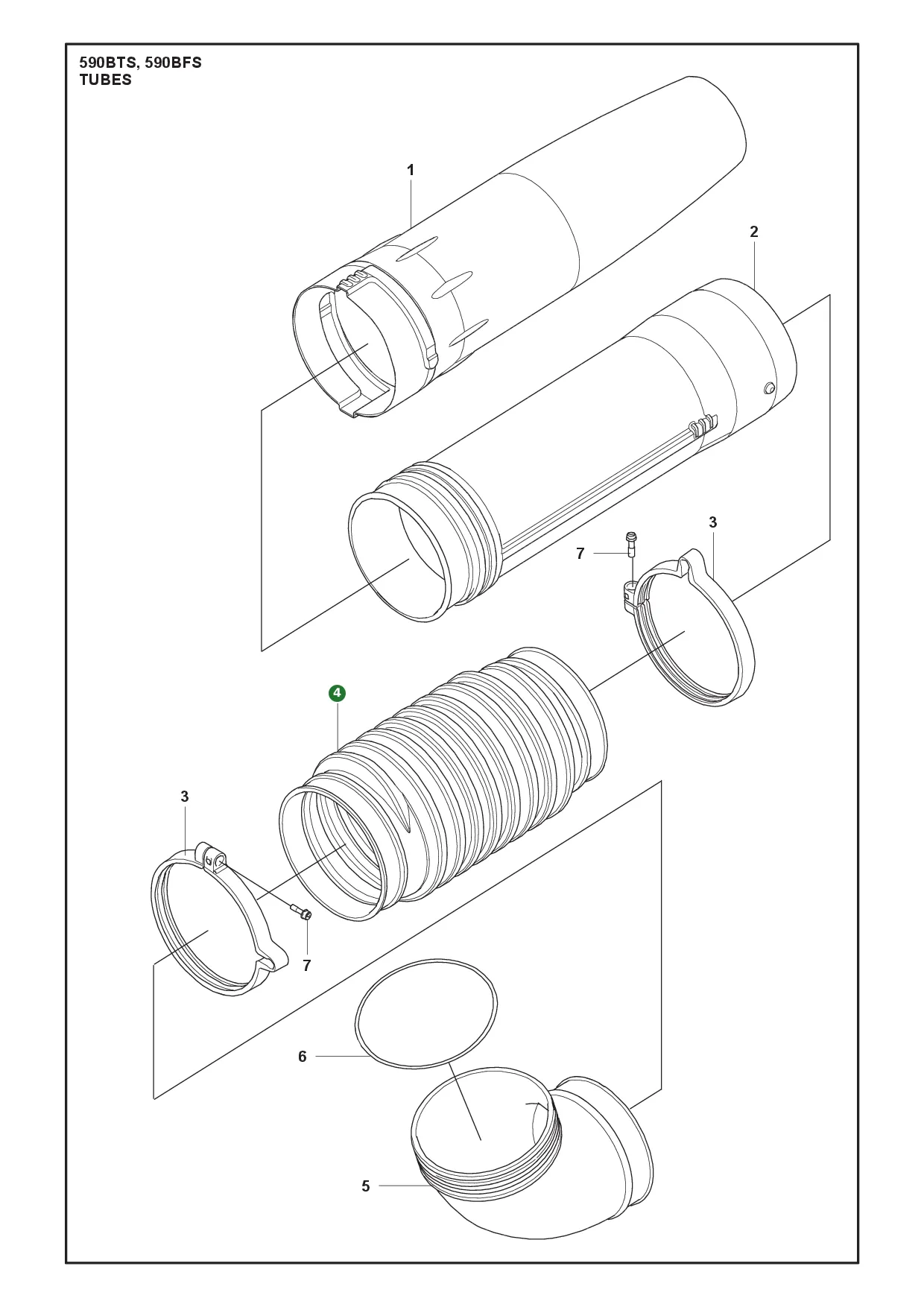

	1		Rohr-Endstück D130 Blasrohr (536865601) D130, Blasrohr
	1		Rohr D130 drehbar Blasrohr (535511701) D130, drehbar, grau
	2		Klemme D130 Blasrohrschlauch (535512101) D130, flexibler Schlauch
	1		Schlauch D130 flexibel Blasrohr (535511501) D130, flexibel
	1		Knierohr D130-D130 Blasrohr (535471901) D130-D130, aufsteckbar, grau
	1		O-Ring D135 Knierohr (535472101) D135, Knierohranschluss
	2		Flanschschraube M5x20 Innen-Torx (577815403) M5x20, Innensechsrund, 10.9, verzinkt

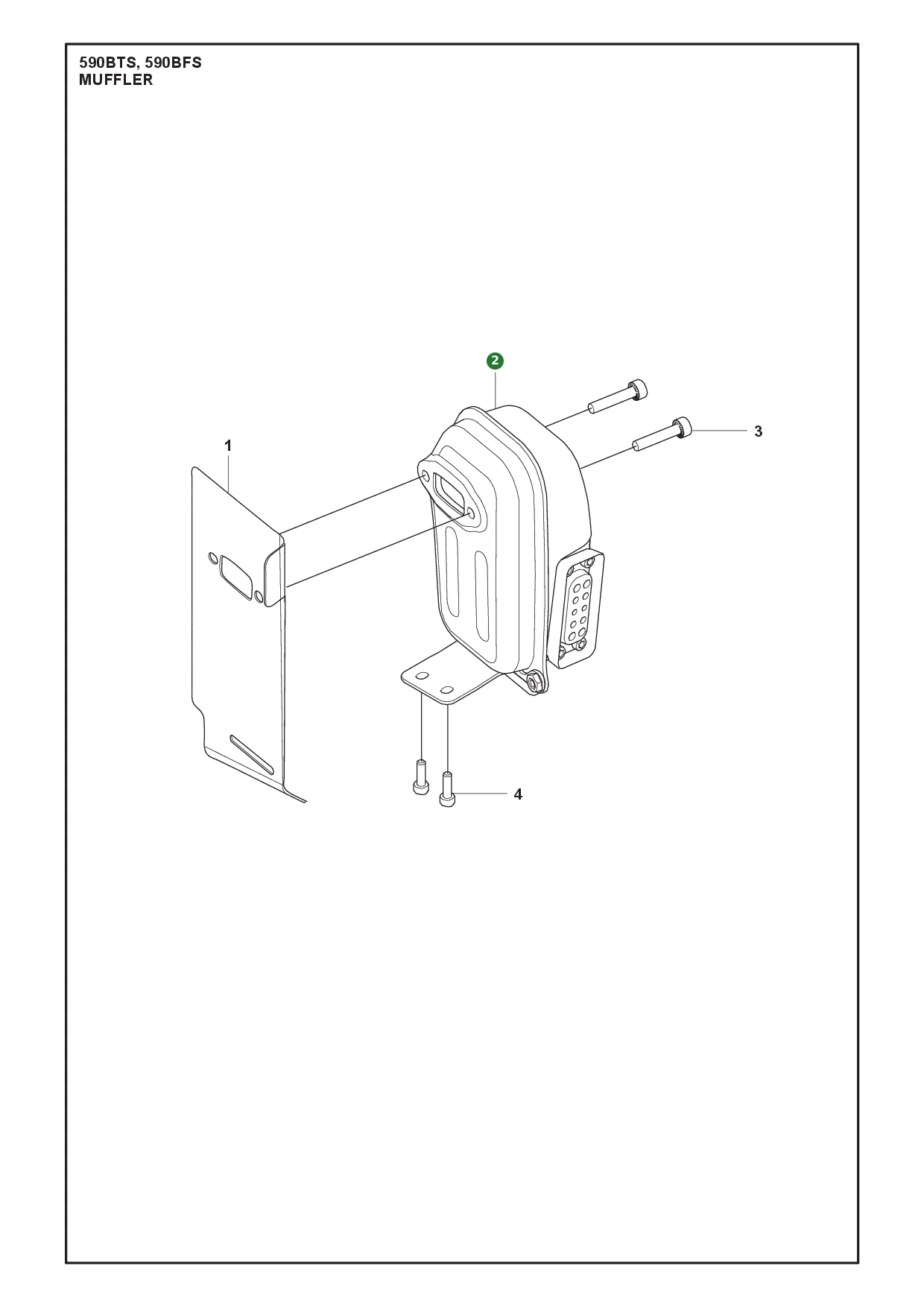

Nr.	Anzahl im Gerät		Artikel

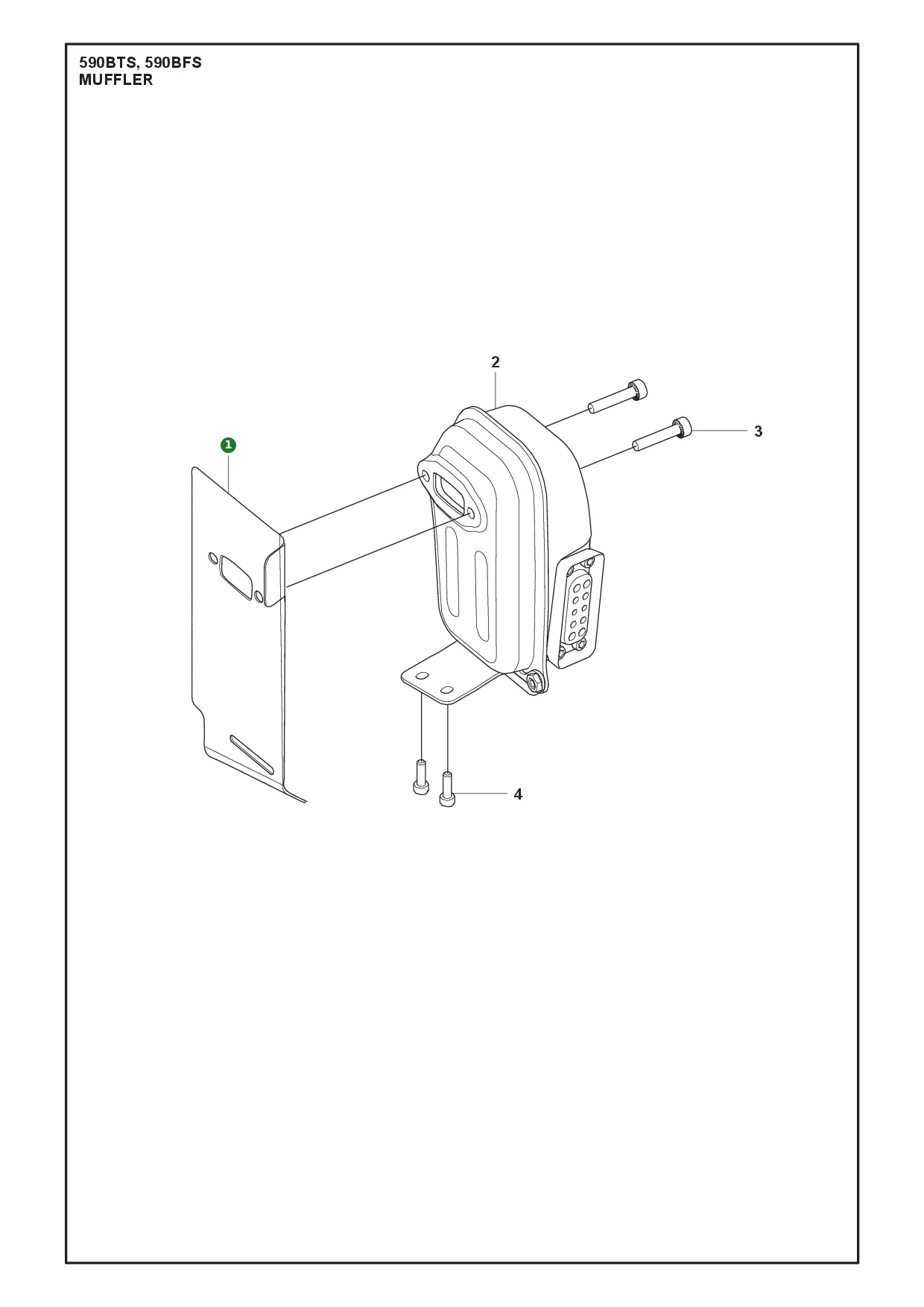

	1		Schalldämpferdichtung (535522201) graphitbeschichtetes Stahlblech
	1		Schalldämpfer (536209401) seitlicher Auslass, Halter, B590
	2		Schraube M6x30 T27 mit Sicherung (525762503) M6x30, T27, 10.9, Zn/Fe
	2		Schraube M5x16 Torx T27 (525824901) M5x16, T27, 12.9, TBO

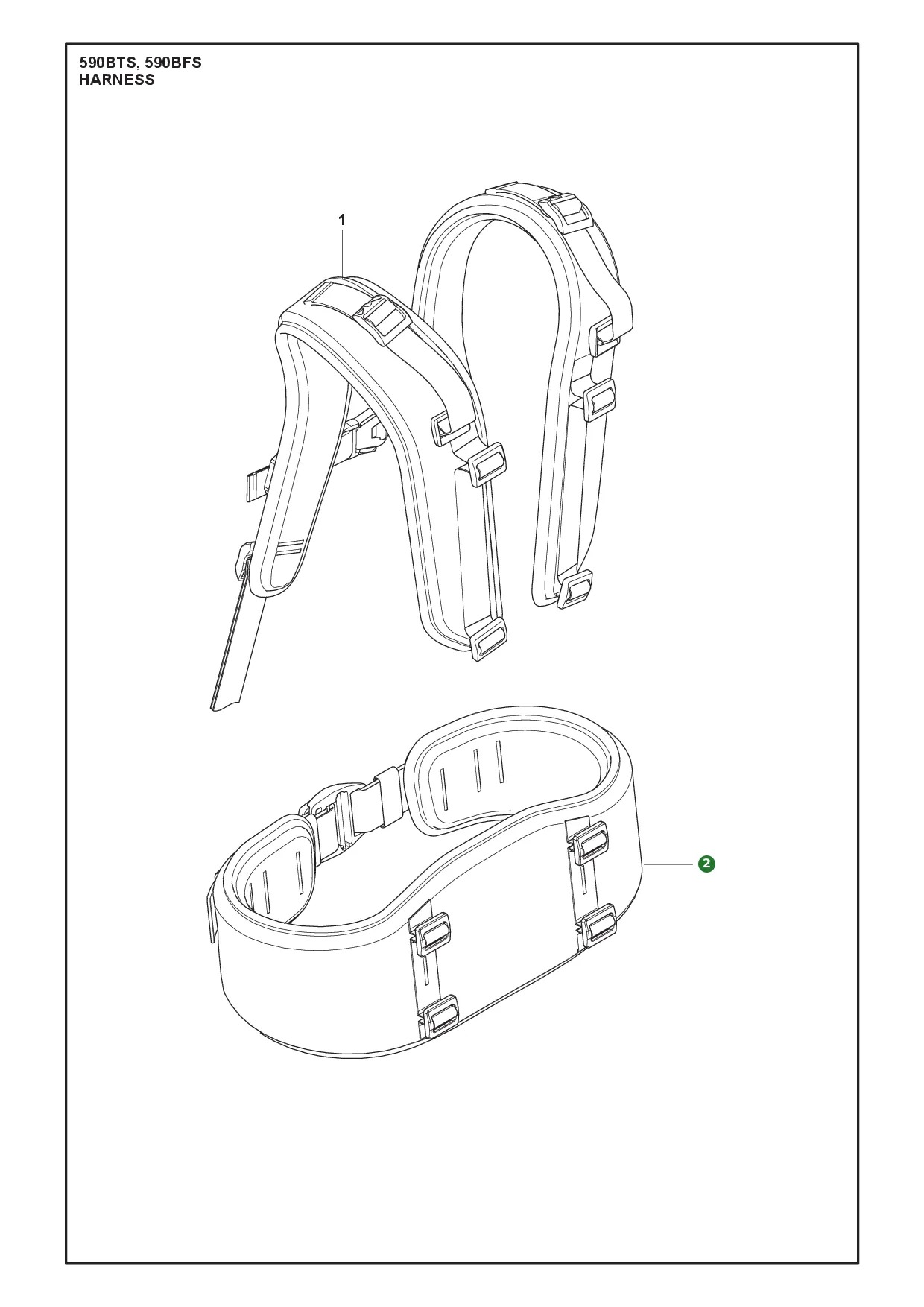

Nr.	Anzahl im Gerät		Artikel
	1		Tragegurt gepolstert (536458201) gepolstert, zwei verstellbare Schulterriemen
	1		Hüftgurt gepolstert (536459501) gepolstert, mit Verschlussschnalle

Nr.	Anzahl im Gerät		Artikel

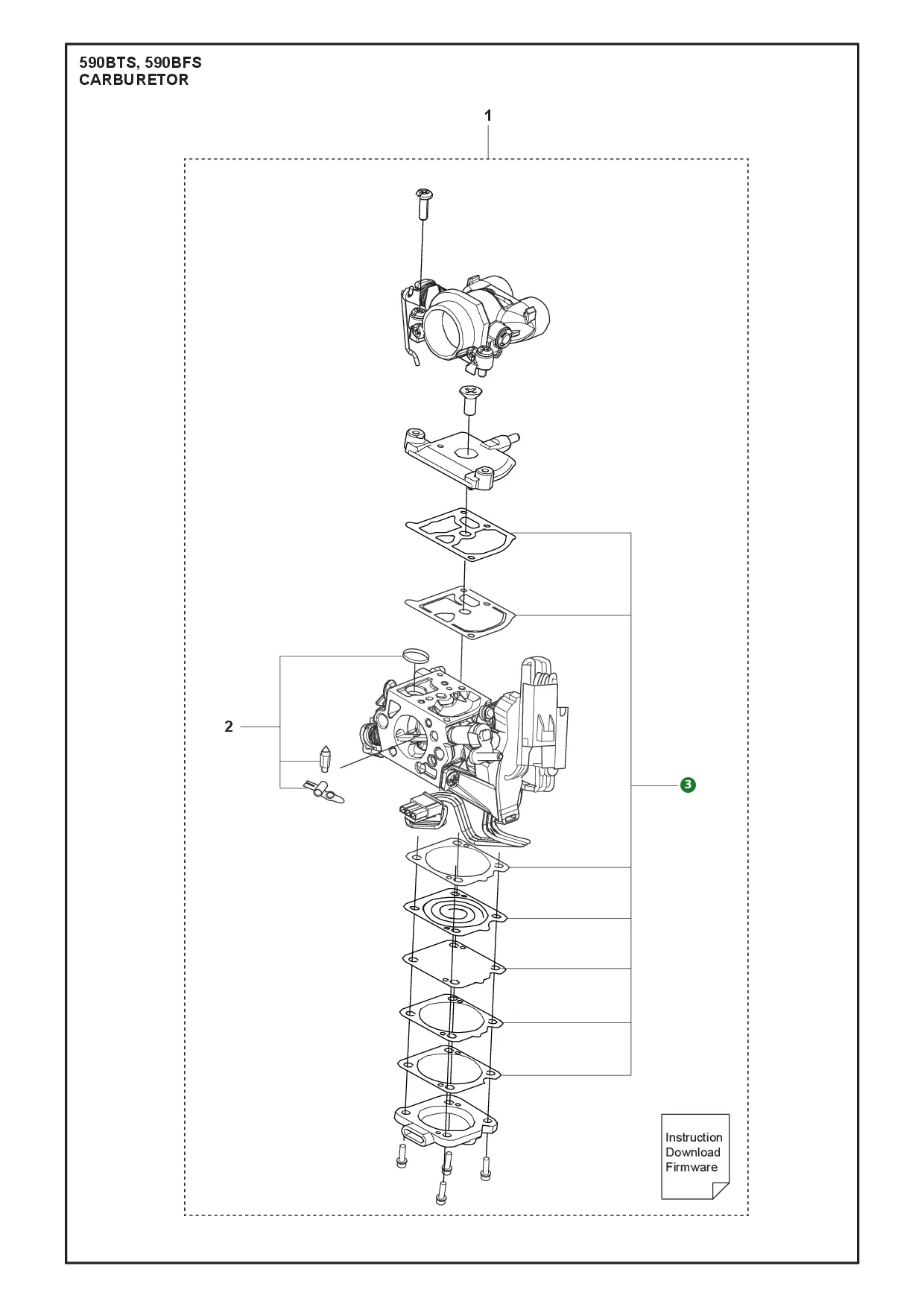

	1		Vergaser-Kit (537636801) für 590BTS/590BFS
	1		Reparatursatz Vergaser (537637301) Vergaser, für 590BTS/590BFS
	1		Dichtungssatz Vergaser (537637401) Vergaser, 590BTS/590BFS

Nr.	Anzahl im Gerät		Artikel
	1		Ansatzstück (521533001) 8488U10020

Nr.	Anzahl im Gerät		Artikel
	1		Zündmodul mit Zündkabel (535524001) mit Zündkabel, MBU-113
	1		Zündkerzenstecker mit Kontaktfeder (531241501) inkl. Kontaktfeder
	1		Schwungrad Ø66mm (535523901) Ø66mm
	2		Bolzen Halter (577942001) Bolzen.
	1		Mutter M8x1 mit Scheibenauflage (503220401) M8x1, Scheibenauflage, PP

Nr.	Anzahl im Gerät		Artikel
	1		Motorabdeckung außen (535507401) außen
	1		Motorabdeckung innen (535508001) innen
	1		Ansaugabdeckung (535507601) Lufteinlass
	1		Abdeckung Zündkerze (535508401) grau
	7		Schraube (512848101) #T497052510
	3		Flanschschraube M5x20 Innen-Torx (577815403) M5x20, Innensechsrund, 10.9, verzinkt
	1		Modellaufkleber (537462402) Husqvarna, 590BFS
	1		Aufkleber Starthinweise (537462701) Starthinweise

Nr.	Anzahl im Gerät		Artikel
	1		Zündkerze NGK CMR7H (521233401) NGK CMR7H
	1		Zylindersatz (537637001) inkl. Dichtung und Kolbengruppe, 590BTS/590BFS
	1		Zylinderfußdichtung (535518001) Zylinderfuß
	1		Kolben-Baugruppe (537637101) für 590BTS/590BFS
	2		Kolbenring 53x1.2mm (535518401) 53x1.2mm, HK, 2 Stk.
	1		Kolbenbolzen 12x9x36mm (535518501) 12x9x36mm
	1		Nadellager Kolbenbolzen (577572401)
	2		Sicherungsring Kolbenbolzen (521531901) Kolbenbolzen, 8488T31300
