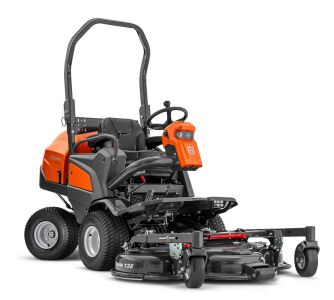

Husqvarna P 520D | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell P 520D von Husqvarna. Weitere Informationen findest Du in den zugehörigen Dokumenten und Anleitungen.

Ersatzteilkatalog für P 520D

Nr.	Anzahl im Gerät		Artikel

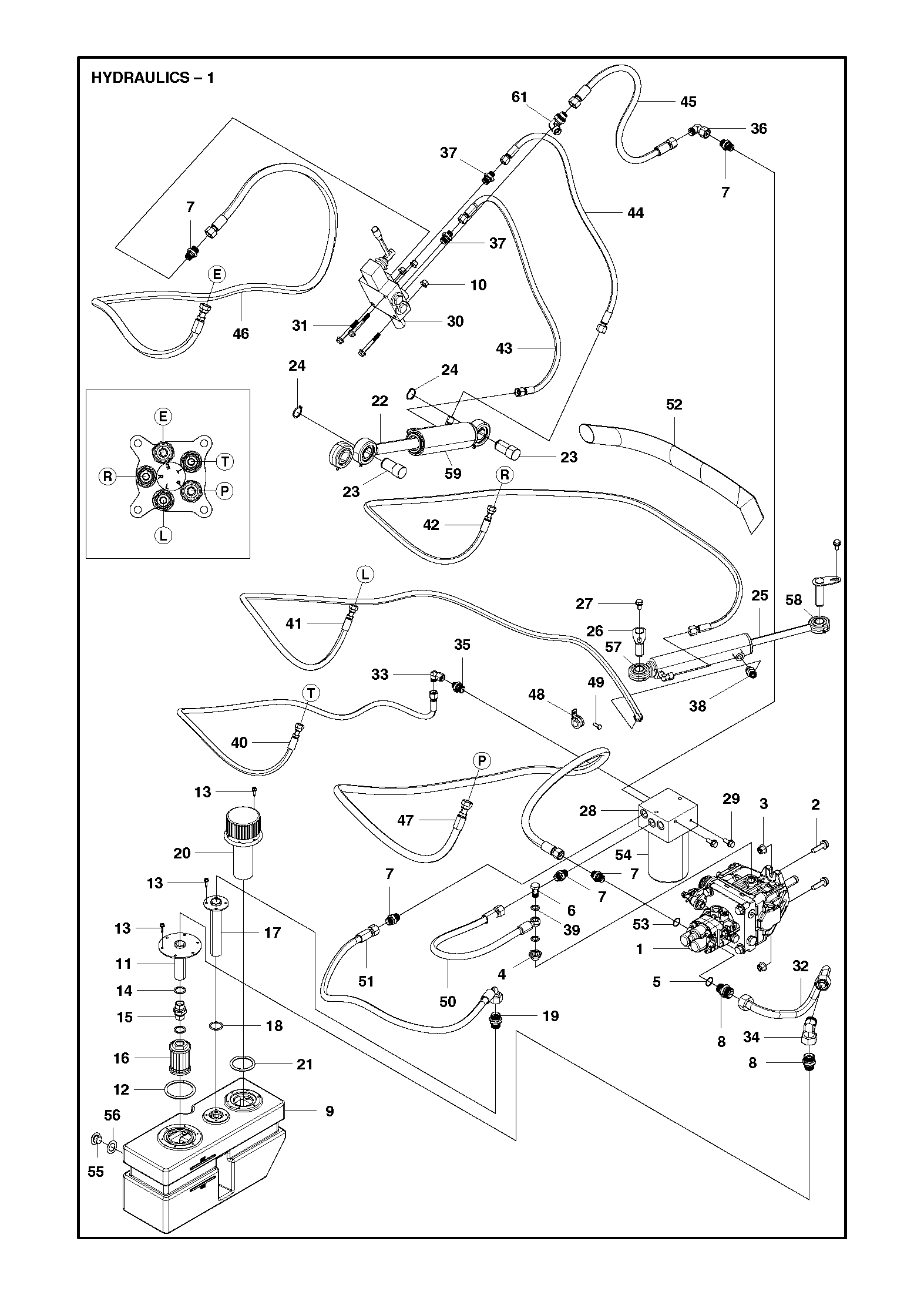

	1		Hydraulikpumpe 23CLP (575886901)
	2		Sechskantschraube mit Flansch M10x35 (506675408)
	3		Flansch-Sicherungsmutter M10 (576645705)
	1		Rohrverschraubung 3/4-16 UNF auf M14x1.5 (575886501)
	1		O-Ring 19.1x1.6mm (740421700)
	1		Hohlschraube M14x1.5 (575886401)
	6		Anschlussstück gerade G3/8 Zoll auf M18x1.5 (575881304)
	2		Anschlussstück gerade G1/2 Zoll auf M26x1.5 (575881301)
	1		Hydrauliktank (576959601)
	3		Flansch-Sicherungsmutter M8 (576645704)
	1		Rohr Zulaufleitung (575870801)
	1		O-Ring 61.2x5.7mm (544046505)
	16		Flanschschraube ST4.8x19 (535415619)
	2		Kupferdichtung 27x21x1.5mm (544010001)
	1		Rohrverschraubung gerade G1/2 Zoll (544009701)
	1		Hydraulikfilter Tank (544001901)
	1		Rohr Ablaufleitung Hydrauliktank (575870901)
	1		O-Ring 26.2x3.0mm (544046506)
	1		Anschlussstück gerade G1/2 Zoll auf M22x1.5 (575881303)
	1		Tankdeckel Hydrauliktank (544176401)
	1		O-Ring 47.2x5.7mm (544046503)
	1		Hydraulikzylinder Hubwerk (579438101)
	2		Splint Hubsystem (576308501)
	2		Sicherungsring SGA 25x1.2 (735312600)
	1		Hydraulikzylinder Lenkung (537594501)
	2		Welle Lenkzylinder (576286401)
	2		Schraube M8x16 (506570103)
	1		Hydraulikfiltereinheit (597222201)
	2		Schraube M8x20 (506570104)
	1		Hydraulikventil (586512001)
	3		Schraube M8x60 (506570108)
	1		Hydraulikrohr Ø18x1.5 (575876101)
	1		Anschlussstück 90° drehbar Größe 8 (575881501)
	1		Anschlussstück 90° drehbar Größe 18 (575881502)
	2		Anschlussstück gerade G3/8 Zoll auf M14x1.5 (575881302)
	1		Anschlussstück 90° drehbar Größe 12 (575881503)
	1		Drosselverschraubung Ø1.2mm (576444001)
	1		Rohrverschraubung VEE 10L G1/4 Zoll (579737601)
	2		Kupferdichtung 20x14x1.5mm (544010004)
	1		Hydraulikschlauch Lenkeinheit–Filter 1/4 Zoll (575875002)
	1		Hydraulikschlauch Lenkeinheit–Lenkzylinder links 1/4 Zoll (575875201)
	1		Hydraulikschlauch Lenkeinheit–Lenkzylinder rechts 1/4 Zoll (575875302)
	1		Hydraulikschlauch Hubeinheit–Hubzylinder Anschluss A 1/4 Zoll (575875601)
	1		Hydraulikschlauch Hubeinheit–Hubzylinder Anschluss B 1/4 Zoll (575875501)
	1		Hydraulikschlauch Filter–Hubeinheit 3/8 Zoll (575875801)
	1		Hydraulikschlauch 3/8 Zoll Hubeinheit–Lenkeinheit (575875401)
	1		Hydraulikschlauch 3/8 Zoll Pumpe–Lenkeinheit (575875101)
	1		Schlauchschelle Ø16mm (574531203)
	1		Schraube M6x10 (725236461)
	1		Hydraulikschlauch 3/8 Zoll Pumpe–Filtereinheit (575874701)
	1		Hydraulikschlauch 3/8 Zoll Filtereinheit–Hydrauliktank (576632102)
	1		Schlauchschutz Ø31mm (505453804)
	1		O-Ring 15.1x1.6mm (740421300)
	1		Hydraulikfilter Filtereinheit (597464301)
	1		Ölstopfen R1/2 Zoll (522471201)
	1		Dichtscheibe 20x34x2mm (522471301)
	1		Gelenklager GEEW20ES (586978501)
	1		Lager- und Sicherungsring-Satz Hydraulikzylinder (595878501) Bearing and circlip
	1		Hydraulikzylinder Hubwerk (576495201) For 966607301
	1		Winkelanschluss 90° 3/8 Zoll x M18 (597948301)

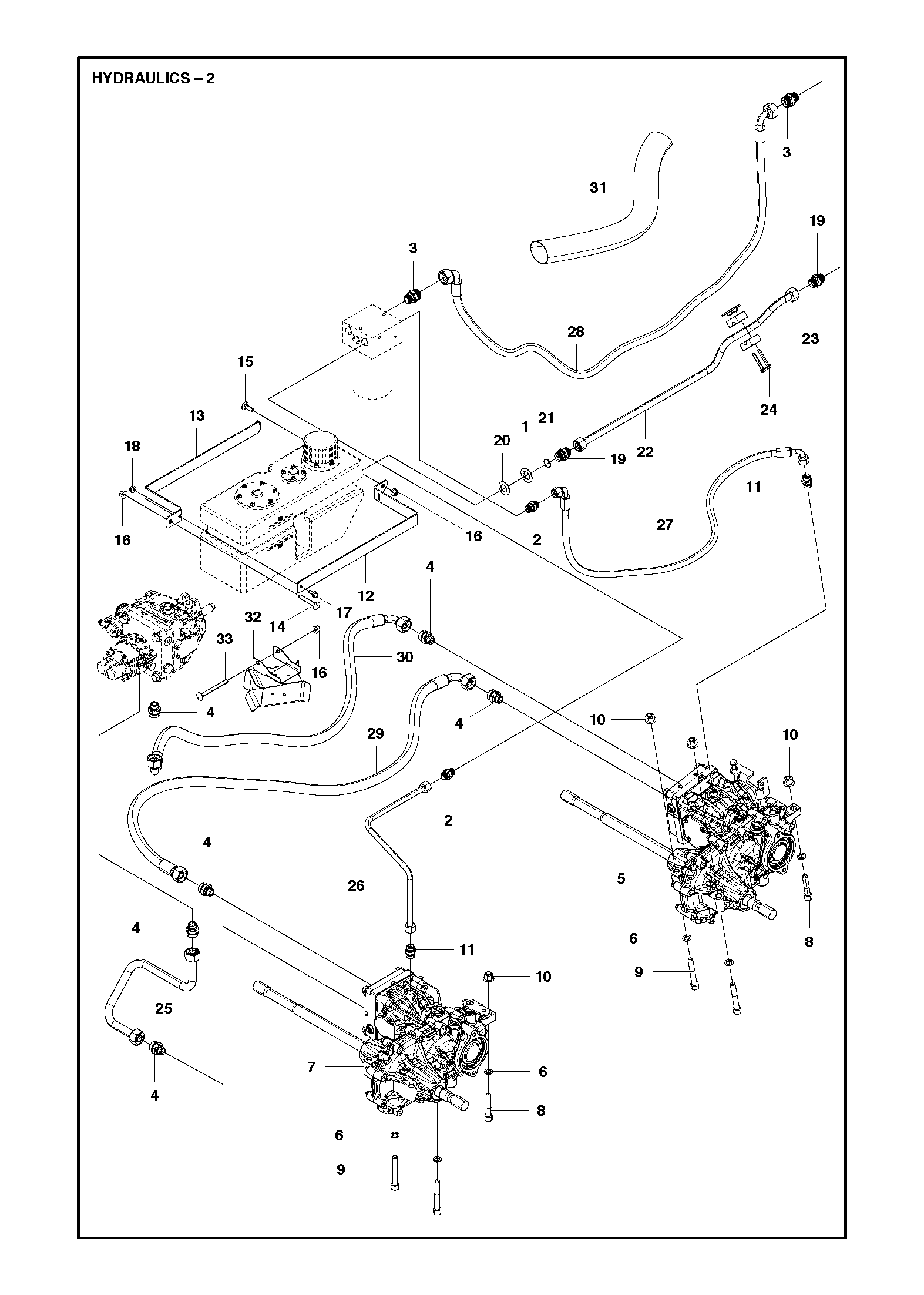

Nr.	Anzahl im Gerät		Artikel
	1		Scheibe 21x36x3mm (506775701)
	2		Anschlussstück gerade G3/8 Zoll auf M18x1.5 (575881304)
	2		Anschlussstück gerade G1/2 Zoll auf M26x1.5 (575881301)
	6		Anschlussstück gerade Größe 18 UNF–metrisch (575881401)
	1		Getriebe (575887001)
	6		Scheibe 13x20x2mm (734117771)
	1		Getriebe KTM23 LA FMU (575887101)
	4		Schraube M12x80 (544256303)
	2		Schraube M12x60 (544256301)
	4		Flansch-Sicherungsmutter M12 (576645706)
	2		Anschlussstück gerade Größe 12 (575881402)
	1		Halter Hydrauliktank unten (575871201)
	1		Halter Hydrauliktank oben (575871301)
	1		Schraube M8x55 (535423802)
	1		Schraube M8x25 (535423801)
	3		Flansch-Sicherungsmutter M8 (576645704)
	1		Sechskantschraube M6x16 (725236871)
	1		Flansch-Sicherungsmutter M6 (576645703)
	2		Anschlussstück gerade G1/2 Zoll auf M22x1.5 (575881303)
	1		Dichtscheibe 20x34x2mm (522471301)
	1		O-Ring 19.1x1.6mm (740421700)
	1		Hydraulikrohr Ölkühler–Hydrauliktank (579706801)
	1		Rohrhalter (579736101)
	2		Schraube M6x45 (535475245)
	1		Hydraulikschlauch 5/8 Zoll Pumpe–FMU (587444601)
	1		Hydraulikrohr Ø12x1.5 (575875901)
	1		Hydraulikschlauch 3/8 Zoll VRMU–Hydraulikfilter (575874602)
	1		Hydraulikschlauch 1/2 Zoll Filtereinheit–Ölkühler (575874802)
	1		Hydraulikschlauch 5/8 Zoll FMU–VRMU (575874401)
	1		Hydraulikschlauch 5/8 Zoll Pumpe–VRMU (575874501) For 966607301
	1		Hydraulikschlauch 5/8 Zoll Pumpe–VRMU (575874502) For 967848801, 967292301, 967019501
	1		Schlauchschutz Ø53mm (505453802)
	1		Rohr Schlauchführung grau (579582502)
	1		Schlossschraube M8x90 (727646951)

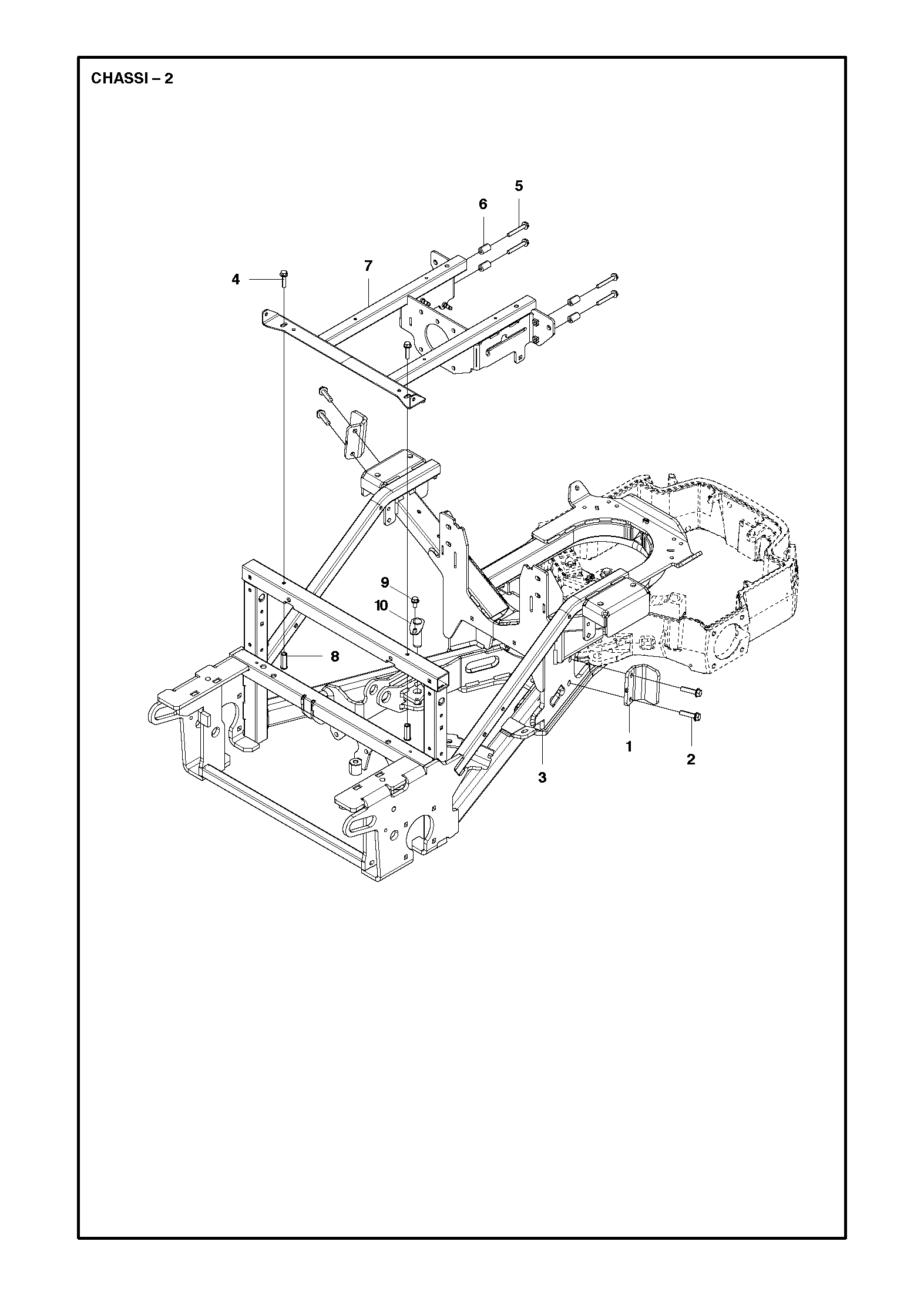

Nr.	Anzahl im Gerät		Artikel
	2		Kontaktblech Chassisrahmen (579623101)
	4		Sechskantschraube mit Flansch M10x35 (506675408)
	1		Chassisrahmen (579431901)
	2		Schraube M8x35 (506570106)
	4		Schraube M8x55 (506570107)
	4		Rohr Lagerung (506992001)
	1		Halter Chassisrahmen oben (576006402)
	2		Sechskant-Klemmmutter M8 (576434201)
	1		Schraube M8x16 (506570103) For 966607301
	1		Welle Lenkzylinder (576286401) For 966607301

Nr.	Anzahl im Gerät		Artikel

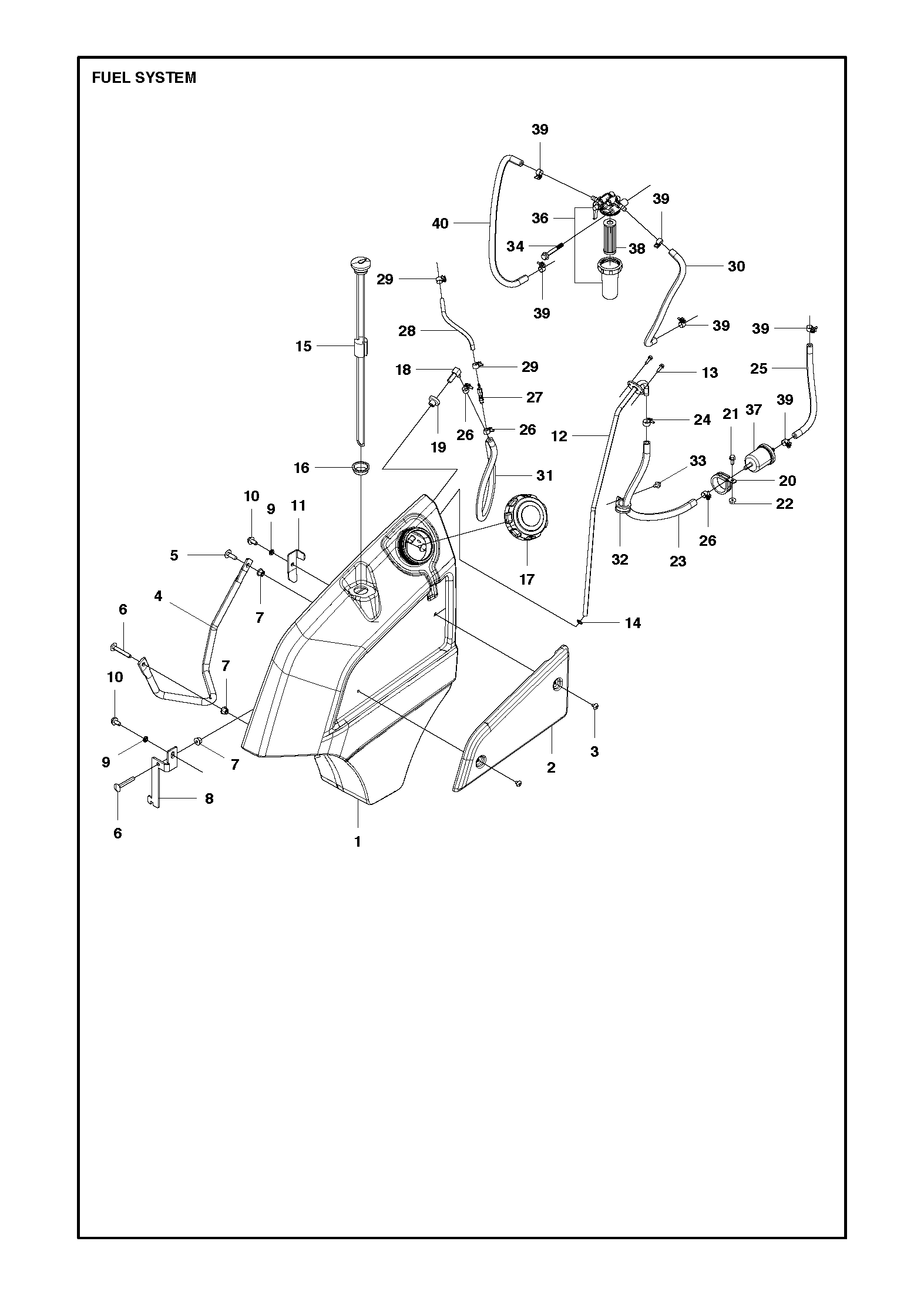

	1		Kraftstofftank (575718701)
	1		Abdeckung Kraftstofftank seitlich (576142801)
	2		Schraube M6x10 (535425801)
	1		Rohr Kraftstofftankabstützung (579570101)
	1		Schraube M8x25 (535423801)
	2		Schraube M8x55 (535423802)
	3		Flansch-Sicherungsmutter M8 (576645704)
	1		Halter Kraftstofftank vorn (576055901)
	2		Sicherungsscheibe 8.7x13.5x2.5mm (503230403)
	2		Schraube M8x16 (506570103)
	1		Halter Kraftstofftank hinten (576120201) For 966607301
	1		Kraftstoffleitung mit Anschlussstück (576481201)
	2		Flanschschraube ST4.8x19 (535415619)
	1		O-Ring 14.67x1.78mm (740481202)
	1		Kraftstoff-Füllstandsanzeige (575961401)
	1		Gummitülle Kraftstoff-Füllstandsanzeige (594059501)
	1		Tankdeckel schwefelarmer Diesel (599643001)
	1		Winkelanschluss Kraftstofftank (539105244)
	1		Gummitülle Kraftstofftankanschluss (539105245)
	1		Schlauchschelle Ø45mm (574531202)
	1		Schraube M6x16 (725236861)
	1		Flansch-Sicherungsmutter M6 (576645703)
	1		Kraftstoffschlauch 510mm (544282510)
	1		Schlauchschelle Kraftstoffschlauch (544282603)
	1		Kraftstoffschlauch 220mm (585510501)
	3		Schlauchschelle Kraftstoffschlauch (544282605)
	1		Reduzieranschluss 8-4 (544369201)
	1		Kraftstoffschlauch 150mm (544282505)
	2		Schlauchschelle Kraftstoffschlauch (544282602)
	1		Kraftstoffschlauch 340mm (585510503)
	2		Kraftstoffschlauch 435mm (544282513)
	1		Schlauchschelle Ø30mm (574531201)
	1		Schraube M6x10 (725236461)
	1		Schraube M8x60 (506570108)
	1		Kraftstofffilter mit Filtergehäuse (576955701)
	1		Kraftstoff-Vorfilter (576955501)
	1		Vorfiltereinsatz Kubota (578010101)
	6		Schlauchschelle Kraftstoffschlauch (544282605)
	1		Kraftstoffschlauch 450mm (585510504)

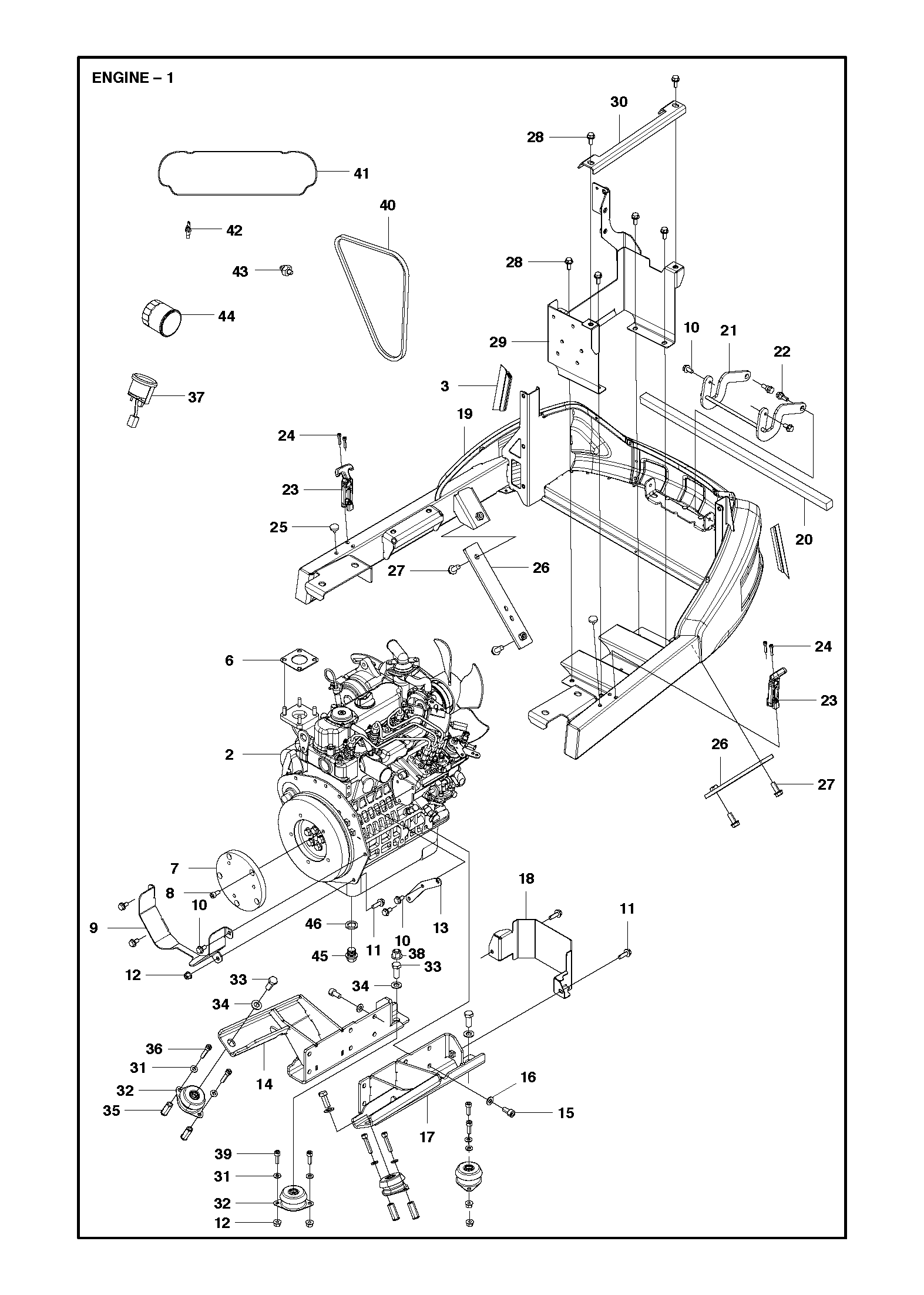

Nr.	Anzahl im Gerät		Artikel
	1		Dieselmotor Kubota D902 (595956801)
	2		Dichtungsstreifen Motorrahmen (576640501)
	1		Auspuffdichtung (576972501)
	1		Adapterplatte Motorflansch (575970901)
	5		Zylinderschraube M8x16 (725544901)
	1		Schutzblech Schwungrad (579582301)
	7		Schraube M8x16 (506570103)
	3		Schraube M8x25 (506570105)
	5		Flansch-Sicherungsmutter M8 (576645704)
	1		Halter Gaszug (576659401)
	1		Halter Motor links D902 (501720002)
	12		Schraube M10x1.25x20 (576426701)
	12		Unterlegscheibe (734117201)
	1		Halter Motor rechts D902 (501720001)
	1		Abdeckung Zapfwellenöffnung hinten (579752401)
	1		Motorrahmen grau (575749901)
	1		Dichtung Motorrahmen (576990404)
	1		Scharnier Motorhaube (576464501)
	2		Bundschraube M8x23 (506597401)
	2		Sperrhaken Motorhaube (576433301)
	4		Schraube M5x25 (725533365)
	2		Vibrationsdämpfer M5x12 (579488501)
	2		Strebe Motorrahmen grau (579161301)
	4		Schraube M10x25 mit Sicherung (506675401)
	6		Schraube M8x20 (506570104)
	1		Halter Batterie und Filter (576677601)
	1		Halter Batterie oben (576683801)
	8		Scheibe BRB 8.4x17 (734116401)
	4		Vibrationsdämpfer Motorlagerung (587448301)
	4		Sechskantschraube M12x30 (725253671)
	2		Unterlegscheibe 13x24x2.5 (734117801)
	4		Sechskant-Klemmmutter M8 (576434201)
	4		Zylinderschraube Innensechskant M8x40 (725545901)
	2		Kühlwasser-Temperaturanzeige (576955301)
	1		Flansch-Sicherungsmutter M12 (576645706) For 967292301 - 2015, 967019501, 966607301
	4		Schraube M8x25 (725545301)
	1		Lüfterriemen (578009901)
	1		Dichtung Zylinderkopfdeckel (578009701)
	1		Thermosensor Kubota (578010201)
	1		Öldruckschalter Kubota (578010301)
	1		Ölfilter Kubota (578009801)
	1		Ablassstopfen Kubota (578009501)
	1		Dichtung Ablassstopfen Kubota (578009601)

Nr.	Anzahl im Gerät		Artikel

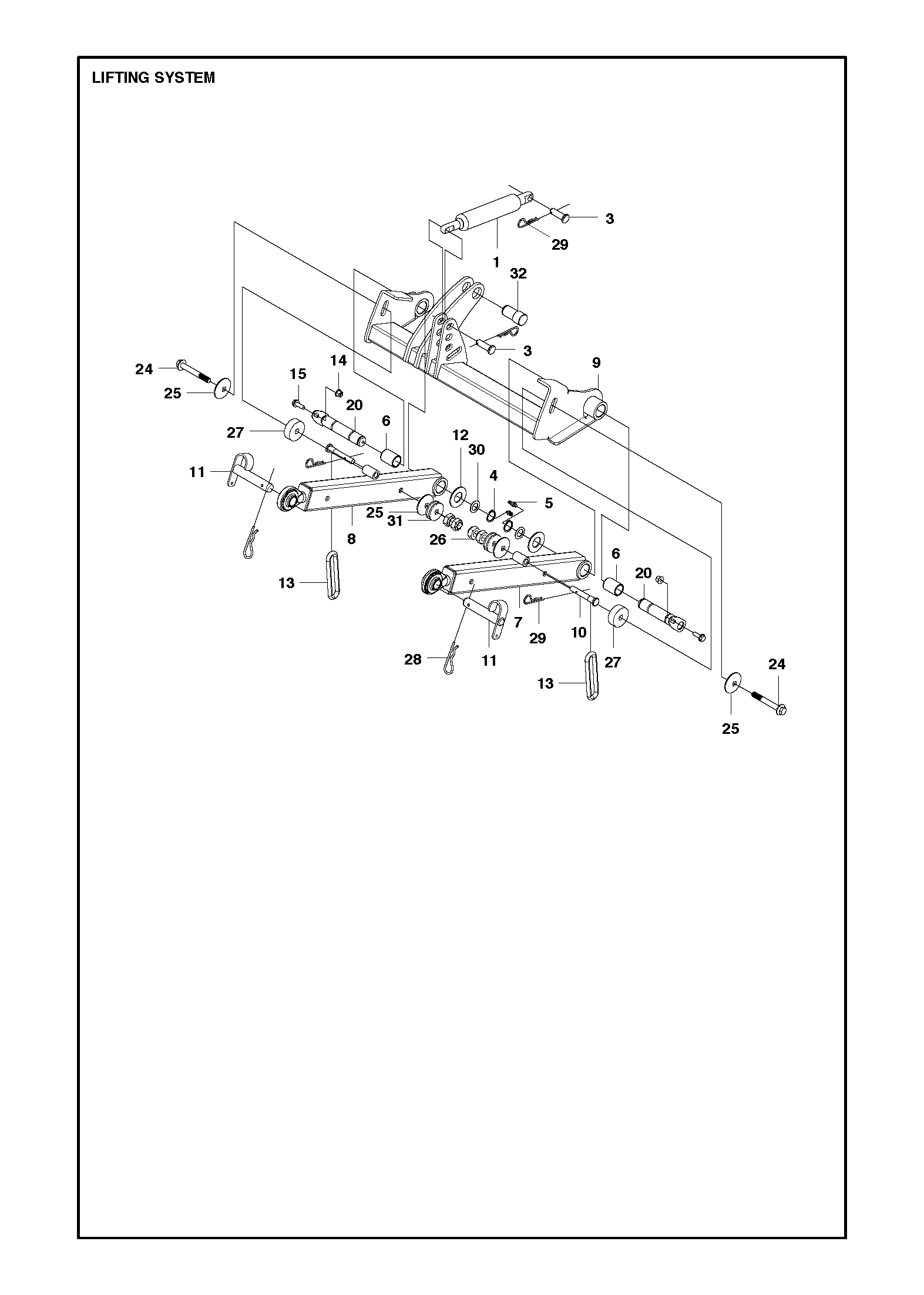

	1		Zug-Gasfeder 2500N (576050101)
	2		Gabelkopf-Stift ISO 2341 Typ B 14x45 (721857001)
	2		Sicherungsring SGA 25x2 (574458801)
	2		Schmiernippel M6 45° (738881002)
	2		Buchse EG 30/25x40 (576630401)
	1		Hubarm Mähdeckhub links (575839601) For 966607301
	1		Hubarm Mähdeckhub links (2012-Ausführung) (578969401) For 967848801, 967292301, 967019501
	1		Hubarm Mähdeckhub rechts (575839602) For 966607301
	1		Hubarm Mähdeckhub rechts (2012-Ausführung) (578969402) For 967848801, 967292301, 967019501
	1		Querbalken Hubsystem grau (575814401)
	2		Splint Hubsystem-Gelenk (504887601)
	2		Splint Hubarm (586424701)
	2		Unterlegscheibe 52/26x2.5mm (506945801)
	1		Gelenk Mähdeckgestänge (544185001)
	2		Flansch-Sicherungsmutter M8 (576645704)
	2		Schraube M8x25 (506570105)
	2		Welle Hauptdrehpunkt Hubsystem (576597902)
	2		Schraube M12x90 (576654809)
	4		Unterlegscheibe 13x45x4mm (544253201)
	1		Flansch-Sicherungsmutter M12 (576645706) For 967019501, 966607301, 2011
	4		Sechskant-Flachmutter M12 (731432201) For 967848801, 967292301
	2		Abstandsscheibe Hubsystem (576625601)
	2		Sicherungssplint 4 (506966601)
	4		Federstecker Größe 3 (721680251)
	2		Unterlegscheibe 25.5x35x1.5mm (506504806)
	4		Federscheibe Edelstahl (579811701)
	1		Splint Hubsystem (576308501) For 966607301

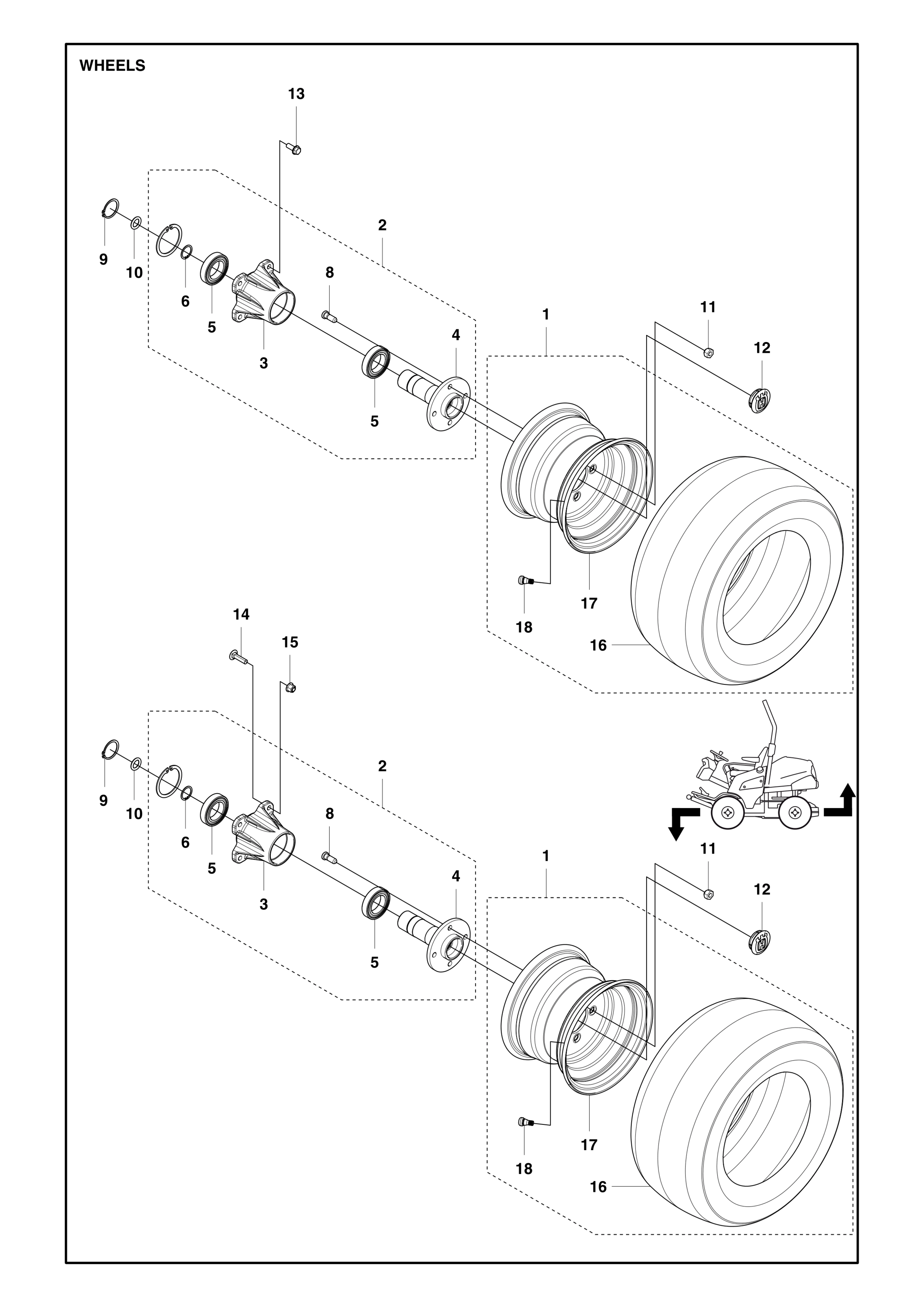

Nr.	Anzahl im Gerät		Artikel
	4		Rad 18 Zoll (576959101)
	4		Nabe Rad (597526301)
	1		Lagergehäuse Radnabe (575887501)
	1		Nabe Rad (597526301)
	2		Kugellager 6009-2RS1 (738210904)
	1		Sicherungsring SGA 44 (576127701)
	4		Bolzen Radnabe (506890201)
	4		Sicherungsring SGH 32x1.5 (735313110)
	4		O-Ring 19.99x5.33mm (576127801)
	16		Radmutter M12x1.5 (506865001)
	4		Schutzabdeckung Radnabe (506864801)
	8		Schraube M10x25 mit Sicherung (506675401)
	8		Schraube M10x40 (727649951)
	8		Flansch-Sicherungsmutter M10 (576645705)
	1		Reifen 18x8.5-8 Kenda K505 Turf (577589101)
	1		Felge 7.00Ax8 H2 (577589501)
	1		Reifenventil (506574301)

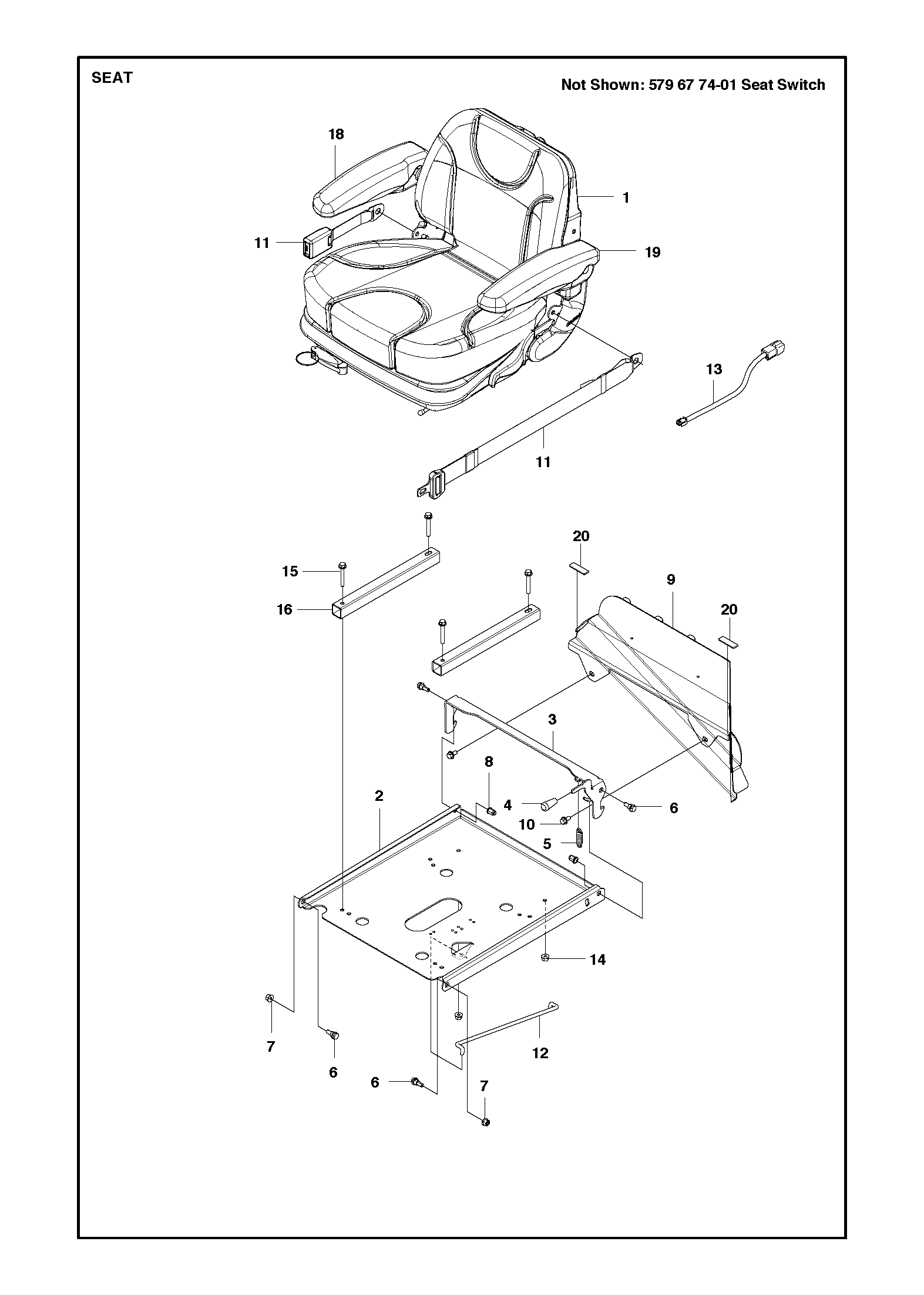

Nr.	Anzahl im Gerät		Artikel
	1		Sitz (529521701)
	1		Sitzplatte (575883301)
	1		Sperrhaken-Kit Sitzverriegelung (538979101) Kit inc POS 4
	1		Sperrhaken Sitzplatte (575883401)
	1		Knopf (535438201) For Old latch 575883401
	1		Knopf Hubhebel und Sperrhaken (537464201) For New latch 538979101
	1		Zugfeder L=50 (544218103)
	4		Bundschraube M8x23 (506597401)
	2		Flansch-Sicherungsmutter M8 (576645704) For 967848801, 967292301
	2		Blindnietmutter M8x16.5 (506916201)
	1		Halter Sitzkonsole (576543001)
	2		Schraube M8x16 (506570103)
	1		Sicherheitsgurt (576783401)
	1		Strebe Sitzkonsole (575883501)
	1		Kabelsatz Sitz PT 26D (579473801) For 967019501
	1		Nyloc-Flansch-Sicherungsmutter 5/16-18 (Zollgewinde) (539112899) For 967019501, 966607301
	4		Flansch-Sicherungsmutter M8 (576645704) For 967848801, 967292301
	4		Schraube M8x55 (506570107)
	2		Abstandshalter Sitzbefestigung (588612301)
	1		Mikroschalter Sitz (579677401) NOT SHOWN
	1		Armlehne rechts (579553502) For 967019501, 966607301
	1		Armlehne rechts (582310201) For 967848801, 967292301
	1		Armlehne links (579553501) For 967019501, 966607301
	1		Armlehne links (582310401) For 967848801, 967292301
	1		Gummiauflage Sitzhalter (577921802) For 966607301

Nr.	Anzahl im Gerät		Artikel
	4		Vibrationsdämpfer (501976601)
	2		Sechskantmutter M8 (731231801)
	8		Flansch-Sicherungsmutter M12 (576645706)
	8		Schraube M12x90 (576654809)
	1		Überrollbügel unten rechts (576123802)
	2		Kunststoffkappe Rohrende 60x40x4-5 (577668101)
	1		Rohrhülse (506905801) For 966607301
	4		Rohrhülse Ø20x2.6 Überrollbügelaufnahme (579703301) For 967848801, 967292301, 967019501
	1		Überrollbügel klappbar (576122801)
	2		Federstecker Größe 3 (721680251)
	2		Bolzen Überrollbügel (574388002)
	2		Sechskantschraube M16x75 (577411601)
	2		Flansch-Sicherungsmutter M16 (577411901)
	1		Versteifungsblech Überrollbügel (577406101)
	1		Überrollbügel unten links (576123801)

Nr.	Anzahl im Gerät		Artikel

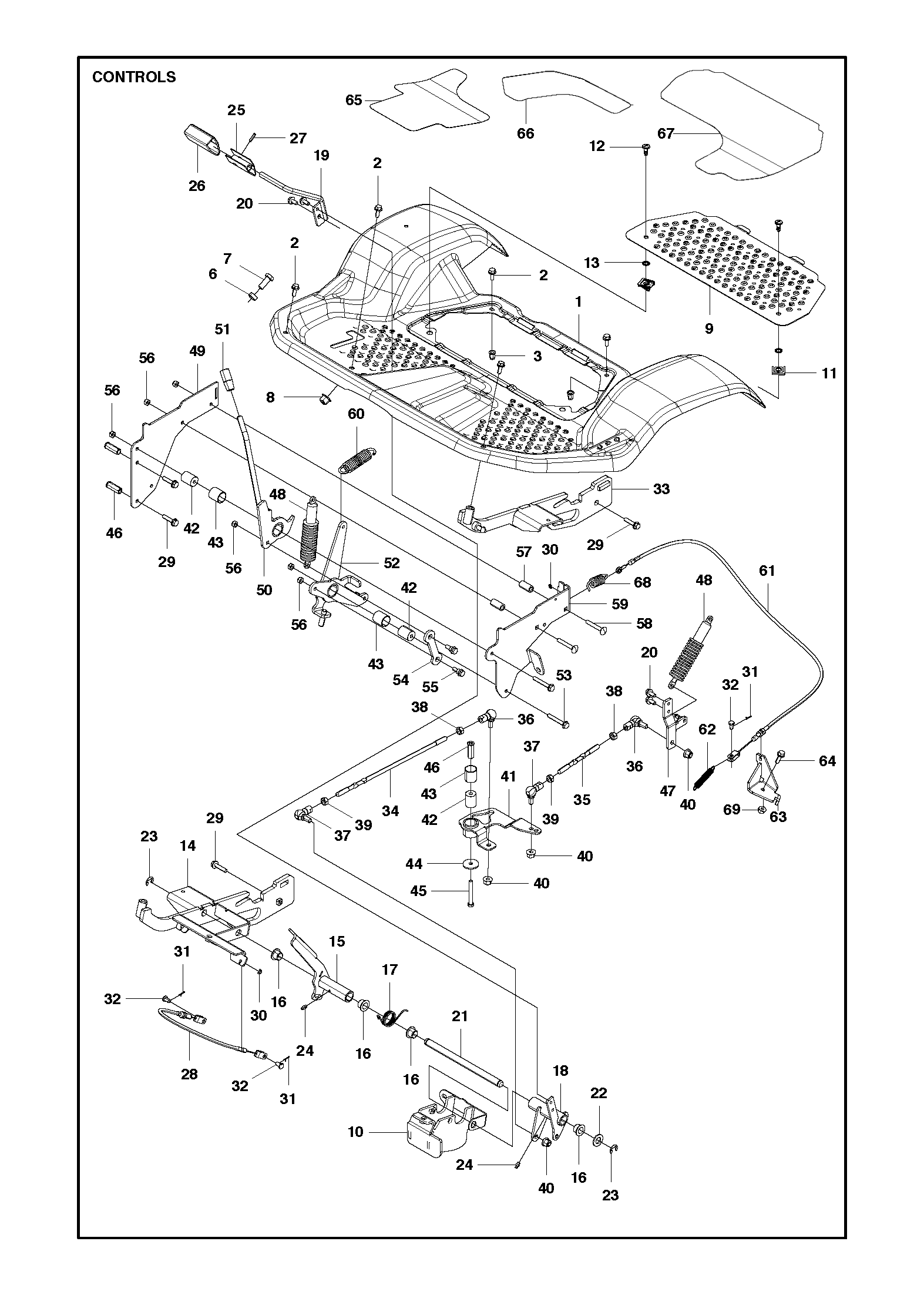

	1		Frontblech Fußplatte (501062201)
	8		Schraube M8x20 (506570104)
	2		Blindnietmutter M8x16.5 (506916201)
	1		Hülse Fußplattenbefestigung vorn (576998701)
	1		Sechskantschraube M12x30 (725253671)
	1		Flansch-Sicherungsmutter M12 (576645706)
	1		Deckel Fußplatte (501062301)
	1		Abdeckung Pedalbaugruppe (582084501)
	2		Aufnahme Vierteldrehverschluss 9mm (575882101)
	2		Gewindestift Vierteldrehverschluss 9mm (575881901)
	2		Sicherungshalter Vierteldrehverschluss 9mm (575882001)
	1		Strebe Fußblech rechts (582087101)
	1		Pedalwippe Rückwärtsgang (588692001)
	4		Flansch-Gleitlager 16/20x15 (584871302)
	1		Feder (576475101)
	1		Pedalwippe Vorwärtsgang (576348201)
	1		Pedalarm Fahrpedal (576291501)
	4		Schraube M8x16 (506570103) For 966607301
	1		Welle Pedalsteuerung (576348901)
	1		Unterlegscheibe 17x30x3 (734118601)
	2		Sicherungsring 12x1.3 (735311820)
	2		Schmiernippel M6 (738881001)
	1		Fußplatte (535479901)
	1		Pedalgummi 68mm Hydrostatpedal (586966401)
	1		Spannstift ISO 8748 5x22 (721430970)
	1		Kabelsatz Pedalbetätigung (576352201)
	4		Schraube M8x35 (506570106)
	2		Sicherungsring 5x0.7 (735310920)
	3		Splint 2x16 (721615201)
	3		Gabelkopf-Stift 8x16 (721839901)
	1		Strebe Fußblech links (579370001)
	1		Druckstange L=355 Steuerung (576291402)
	1		Druckstange L=140 Steuerung (576291401)
	2		Winkelgelenk DIN 71802 Linksgewinde (506789901)
	2		Winkelgelenk DIN 71802 Rechtsgewinde (506789902)
	2		Mutter mit V-Gewinde (506897601)
	2		Sechskantmutter M10 (731232001)
	4		Flansch-Sicherungsmutter M10 (576645705)
	1		Schalthebel Mitte (579440901)
	3		Hülse Lagerung (576351501)
	3		Gleitlager (506986101)
	1		Scheibe Lagerung (576351601)
	1		Sechskantschraube M8x65/22 (725246451)
	3		Sechskant-Klemmmutter M8 (576434201)
	1		Schalthebel Pumpensteuerung (576351201)
	2		Dämpferelement Feststellbremse (506938301)
	1		Halter Feststellbremse (579303601)
	1		Arm Feststellbremse (579325401)
	1		Knopf Feststellbremshebel (521903501)
	1		Verbindungsarm Feststellbremse (588838901)
	2		Schraube M8x55 (506570107)
	1		Blech Verbindungsstange Feststellbremse (579303801)
	2		Bundschraube M8x23 (506597401)
	6		Sicherungsmutter M8 (732211801)
	2		Stützrohr Rad (505450301)
	2		Schraube M8x55 (535423802)
	1		Abdeckung Feststellbremse (579303701)
	1		Feder Feststellbremse (579304001)
	1		Kabelsatz Feststellbremse (579328701)
	1		Zugfeder (544133601)
	1		Halter Feststellbremskabel (579304101)
	1		Schraube M8x25 (506570105)
	1		Antirutschbelag links (579425101) For 967292301 - 2015, 967019501, & 966607301, 2011
	1		Antirutschbelag rechts (579425001) For 967292301 - 2015, 967019501, & 966607301, 2011
	1		Antirutschbelag Fußplattendeckel (579425201) For 967292301 - 2015, 967019501, & 966607301, 2011
	1		Bremsfeder (506946301) For 967292301 - 2015, 967019501, & 966607301, 2011
	1		Flansch-Sicherungsmutter M8 (576645704) For 967292301 - 2015, 967019501, & 966607301, 2011

Nr.	Anzahl im Gerät		Artikel
	1		Lagerhalter-Baugruppe (576186001)
	1		Abstandshalter Lager Riemenspanner (510146001)
	2		Lagereinheit SY 1 Zoll TF (506043601)
	5		Schraube M10x45 (506675403)
	11		Flansch-Sicherungsmutter M10 (576645705)
	1		PTO-Welle 1 Zoll mit M12-Gewinde (579296201)
	1		Keil PTO-Welle (504813501)
	1		Doppel-Riemenscheibe PTO (585999301)
	1		Elektrische Kupplung mit Flansch (586349402)
	1		Lager elektrische Kupplung (589523901) CLUTCH
	5		Scheibe (535429201)
	2		Sechskantschraube M12x50 (725254285) For 967848801, 967292301, 967019501
	1		Sechskantschraube M12x50 mit Schraubensicherung (725254286) For 966607301
	1		PTO-Riemen Li=868mm (589539501)
	1		Gelenkkopf M10 Innengewinde rechts (506951701)
	1		Schraube M10x25 mit Sicherung (506675401)
	1		Stift Einstellschraube Riemenspanner (510167601)
	1		Sechskantschraube M10x120 (725251571)
	1		Feder Riemenspanner PTO (510170701)
	1		Hülse Einstellschraube Riemenspanner (522946901)
	1		Kugelscheiben-Satz DIN 6319 M10 (576473501) For 966607301
	1		Kegelpfanne DIN 6319 M10 Typ G (576473502) For 967848801, 967292301, 967019501
	1		Kugelscheibe DIN 6319 M10 Typ C (576473503)
	1		Sechskantmutter M10 (731232001)
	1		PTO-Welle mit Lagereinheit (576993801)
	7		Zylinderschraube M10x30 (502233601)
	6		Schraube M10x40 (506675402)
	1		Lagerhalter pumpenseitig (506043202)
	1		Kugellager 6007 (522664401)
	1		Sicherungsring SGH 55x66.2x2 (522664301)
	1		Welle pumpenseitig mit Innenverzahnung (506043401)
	2		Zylinderschraube M8x30 (725545501)
	1		Riemenscheibe PTO (505020401)
	1		Abstandsscheibe flexible Kupplung (515983501)
	1		Flexible Kupplung PTO (515983202)
	3		Zylinderschraube M10x45 (502233602)
	2		Gummiring flexible Kupplung (515983401)
	1		Welle flexible Kupplung (515983302)
	6		Zylinderschraube M10x30 (725549501)
	1		Flachkeil PTO-Welle (580284501)
	1		PTO-Welle (576188701)
	2		Sicherungsclip Ø25 DIN 7993 (576473601)
	1		Lagereinheit FYTB 25TF (544191001)
	1		Feder (506834301)

Nr.	Anzahl im Gerät		Artikel
	4		Zylinderschraube M8x16 (725544901)
	2		Flansch-Sicherungsmutter M8 (576645704)
	1		Kühlwasserschlauch oben (581536201)
	4		Schlauchschelle 25-40/9 W1 (544202702)
	1		Kühlwasserschlauch (575970501)
	3		Schlauchschelle 40-60/9 W1 (544202703)
	2		Schraube M10x25 mit Sicherung (506675401)
	1		Kombikühler Wasser und Öl (579416301)
	1		Kraftstoffschlauch 450mm (585510504)
	1		Schlauchschelle Kraftstoffschlauch (544282605)
	1		Wandbaugruppe Kühler seitlich (579582001)
	4		Unterlegscheibe Abdeckungsbefestigung (506963601)
	1		Deckel Kühlerverkleidung (578936201) For 967292301 - 2015
	1		Lüfterhaube Kühler (581613701) For 967848801, 967292301 - 2017, 967019501, & 966607301
	2		Luftleitplatte Kühler seitlich (577807801)
	6		Schraube M8x20 (506570104)
	1		Halter Luftfiltereinheit oben (576677801)
	1		Luftfiltereinheit (576379601)
	1		Gehäusehälfte Luftfiltereinheit (576379501)
	1		Halter Luftfiltereinheit aus Kunststoff (522598401)
	1		Luftfiltereinsatz (544283001)
	1		Enddeckel Luftfiltereinheit (581515901) For 966607301
	2		Schraube M8x35 (506570106) For 966607301
	1		Luftansaugschlauch unten (575970301)
	1		Luftansaugschlauch oben (575970201)
	1		Schalldämpfer Kubota D902 (575962101)
	4		Sechskantmutter M8 (731231801)
	4		Scheibe BRB 8.4x17 (734116401)
	2		Schraube M8x16 (506570103)
	1		Kühlerdeckel (577093501)

Nr.	Anzahl im Gerät		Artikel

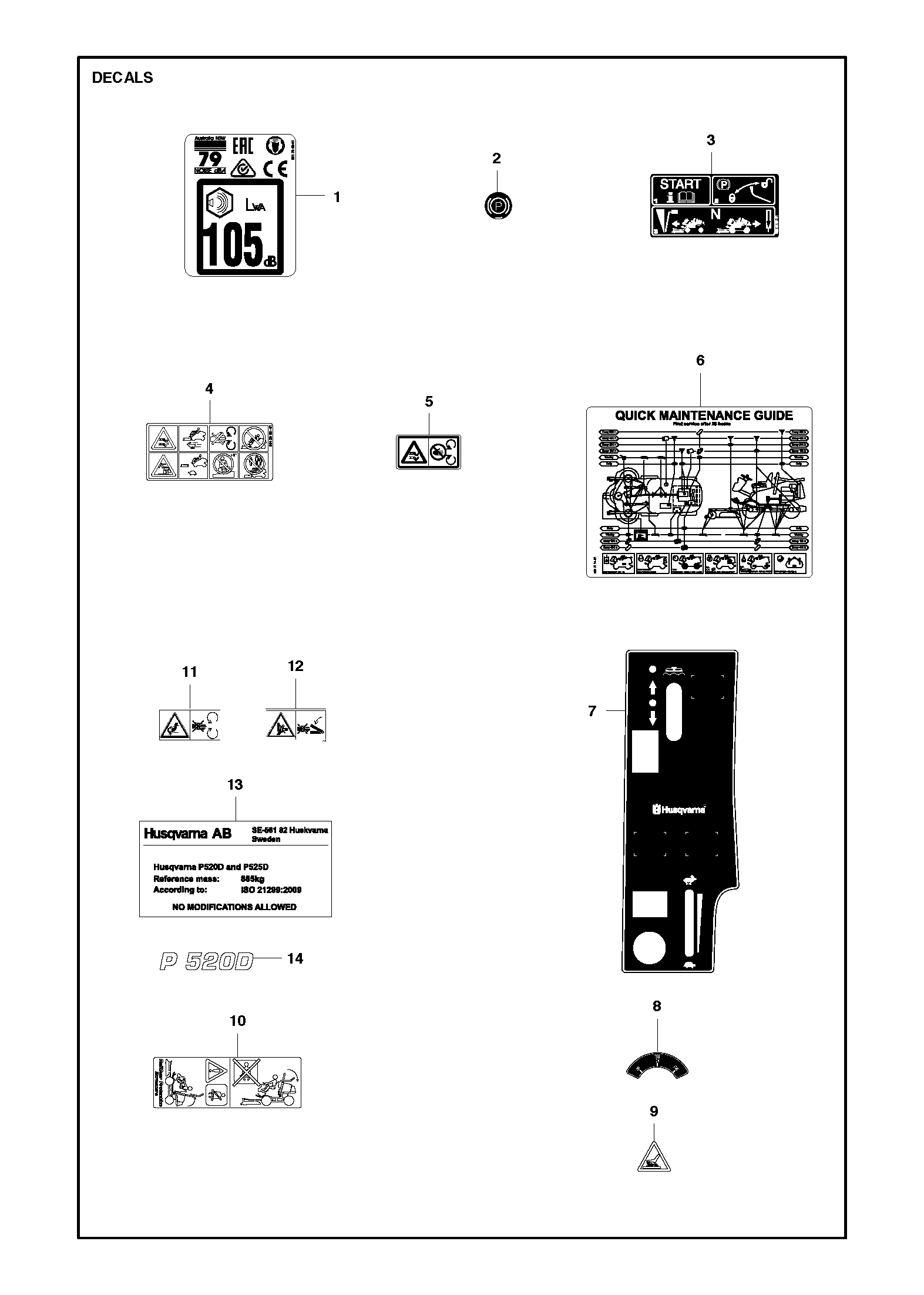

	1		Aufkleber Schallleistungspegel 105dB (581784011)
	1		Aufkleber Feststellbremse (506584501)
	1		Aufkleber Startinformation (522446301)
	1		Warnaufkleber Verbotsschilder (582570005)
	2		Warnaufkleber Schnittgefahr (574510001)
	1		Aufkleber Wartungsübersicht (587111401)
	1		Aufkleber Bedienfeld (576976501) For 967019501, 966607301
	1		Aufkleber Zündschloss (576976001)
	1		Warnaufkleber heiße Oberflächen (505516601)
	1		Aufkleber Sicherheitsgurt links (521939001)
	1		Warnaufkleber Riemen (580712801)
	2		Warnaufkleber Quetschgefahr (580712901)
	1		Typenschild Überrollschutz (ROPS) (580764401)
	2		Modellaufkleber P 520D (577221801)

Nr.	Anzahl im Gerät		Artikel

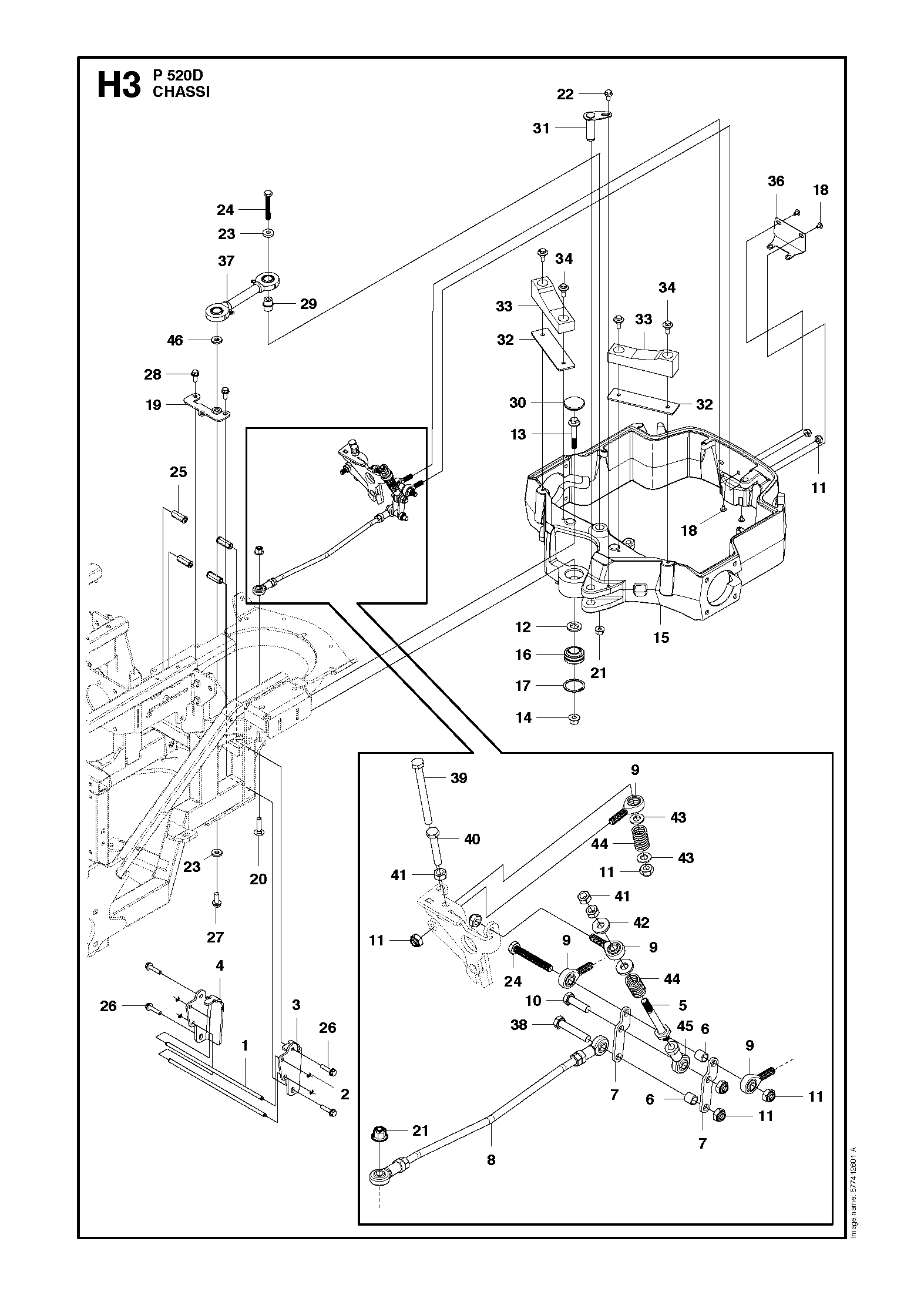

	2		Buchse Swasch-System (577400301)
	2		Platte Swasch-System (577401001)
	1		Zugstange Swasch-Gestänge (577388601)
	1		Steuerwelle Swasch-Gestänge (585448401) NORMAL THREADS
	1		Steuerwelle Swasch-Gestänge (585448401) FINE THREADS
	2		Feder Swasch-Gestänge (577390601)
	3		Scheibe 25x10.5x4mm (576823101)
	2		Sechskantmutter M10x1.25 (586050101) FINE THREADS
	2		Sechskantmutter M10 (731232001) NORMAL THREADS
	4		Gelenkkopf M10 Außengewinde (577408501)
	2		Sechskantschraube M10x55 (725250271)
	1		Sechskantschraube 10x35 (725249751)
	6		Sicherungsmutter M10 (732212001)
	1		Gelenkkopf M10 Innengewinde rechts (506951701)
	1		Sechskantschraube M10x70 (577376701)
	1		Sechskantschraube M10x110 (725251351)
	1		Schraube M10x40 (727649951)
	3		Flansch-Sicherungsmutter M10 (576645705)
	1		Sechskantmutter M10x1.25 (586050101) FINE THREADS

Nr.	Anzahl im Gerät		Artikel
	2		Stopfen Rahmenrohr (544254101)
	1		Reparatursatz Hinterachse (536707201) Including POS 13,24,25,27,29,30,31,33
	1		Sicherungsmutter M12 (732252201)
	1		Staubdeckel Hinterachslagerung (581828301)
	1		Scheibe unterer Drehpunkt (577614501)
	1		Sechskantschraube M12x70 (576654807)
	1		Befestigungsscheibe unterer Drehpunkt (577614601)
	1		Verbindungsstangen Knickgelenk (576110001)
	1		Sechskantschraube M10x45 (580703601)
	1		Flansch-Sicherungsmutter M10 (576645705)
	1		Sechskantschraube M10x70 (577376701)
	1		Lagerzapfen Hinterachse (579249701)
	1		Scheibe Verbindungsstange (583861201)
	1		Hülse Verbindungsstange (578246401)
	1		Lagerzapfen Verbindungsstange (579490501)
	1		Rohr Verschleißschutz (588180001)
	1		Sicherungsmutter M8 (732211801)
	1		Abstandshülse Rahmen (579416001)
	2		Verschleißplatte vertikaler Hinterachsanschlag (585563001)
	4		Bundschraube M8x23.5 (544362401)
	2		Anschlagplatte Hinterachse (576474201)
	2		Einsatz Rohrende (580643101)
	1		Sechskantschraube M8x65/22 (725246451)
	1		Gleitlager 47x25 (576271701)
	1		Sicherungsring SGH 47 (576468001)
	1		Gelenkzapfen Verbindungsstange (583854701)
	4		Teilgewindeschraube M6x21 mit Scheibe (574856201)
	1		Schmiernippel M6 (738881001)
	1		Abdeckung Hinterachse (598025701)
	1		Staubkappe (510034003)

Nr.	Anzahl im Gerät		Artikel
	2		Stange Schlauchführung (577370001)
	4		Sicherungsring 5x0.7 (735310920)
	1		Kontaktblech Lenkanschlag (576016901)
	1		Kontaktblech Lenkanschlag (576016902)
	1		Steuerwelle Swasch-Gestänge (585448401)
	2		Buchse Swasch-System (577400301)
	2		Platte Swasch-System (577401001)
	1		Zugstange Swasch-Gestänge (577388601)
	4		Gelenkkopf M10 Außengewinde (577408501)
	1		Sechskantschraube 10x35 (725249751)
	8		Sicherungsmutter M10 (732212001)
	1		Befestigungsscheibe unterer Drehpunkt (577614601)
	1		Sechskantschraube M12x70 (576654807)
	1		Sicherungsmutter M12 (732252201)
	1		Reparatursatz Hinterachse (536707201)
	1		Gleitlager 47x25 (576271701)
	1		Sicherungsring SGH 47 (576468001)
	4		Schraube M6x10 (535425801)
	1		Sicherungsblech Chassisgestänge (577369701)
	1		Schraube M10x40 (727649951)
	2		Flansch-Sicherungsmutter M10 (576645705)
	2		Schraube M8x16 (506570103)
	1		Hülse Verbindungsstange (578246401)
	2		Sechskantschraube M10x70 (577376701)
	4		Sechskant-Klemmmutter M8 (576434201)
	4		Schraube M8x35 (506570106)
	1		Schraube M10x25 mit Sicherung (506675401)
	2		Schraube M8x20 (506570104)
	1		Gelenkzapfen Verbindungsstange (583854701)
	1		Radkappe Schwenkrad (544017001)
	1		Welle Lenkzylinder (576286401)
	2		Anschlagplatte Hinterachse (576474201)
	2		Verschleißplatte vertikaler Hinterachsanschlag (585563001)
	4		Bundschraube M8x23.5 (544362401)
	1		Abdeckplatte Swasch-Zugstange (576474401)
	1		Verbindungsstangen Knickgelenk (576110001)
	2		Sechskantschraube M10x55 (725250271)
	1		Sechskantschraube M10x110 (725251351)
	1		Sechskantschraube M10x55 (725250251)
	3		Sechskantmutter M10 (731232001)
	2		Scheibe 25x10.5x4mm (576823101)
	2		Unterlegscheibe (734117201)
	2		Feder Swasch-Gestänge (577390601)
	1		Gelenkkopf M10 Innengewinde rechts (506951701)
	1		Scheibe 25x10.5x4mm (576823101)

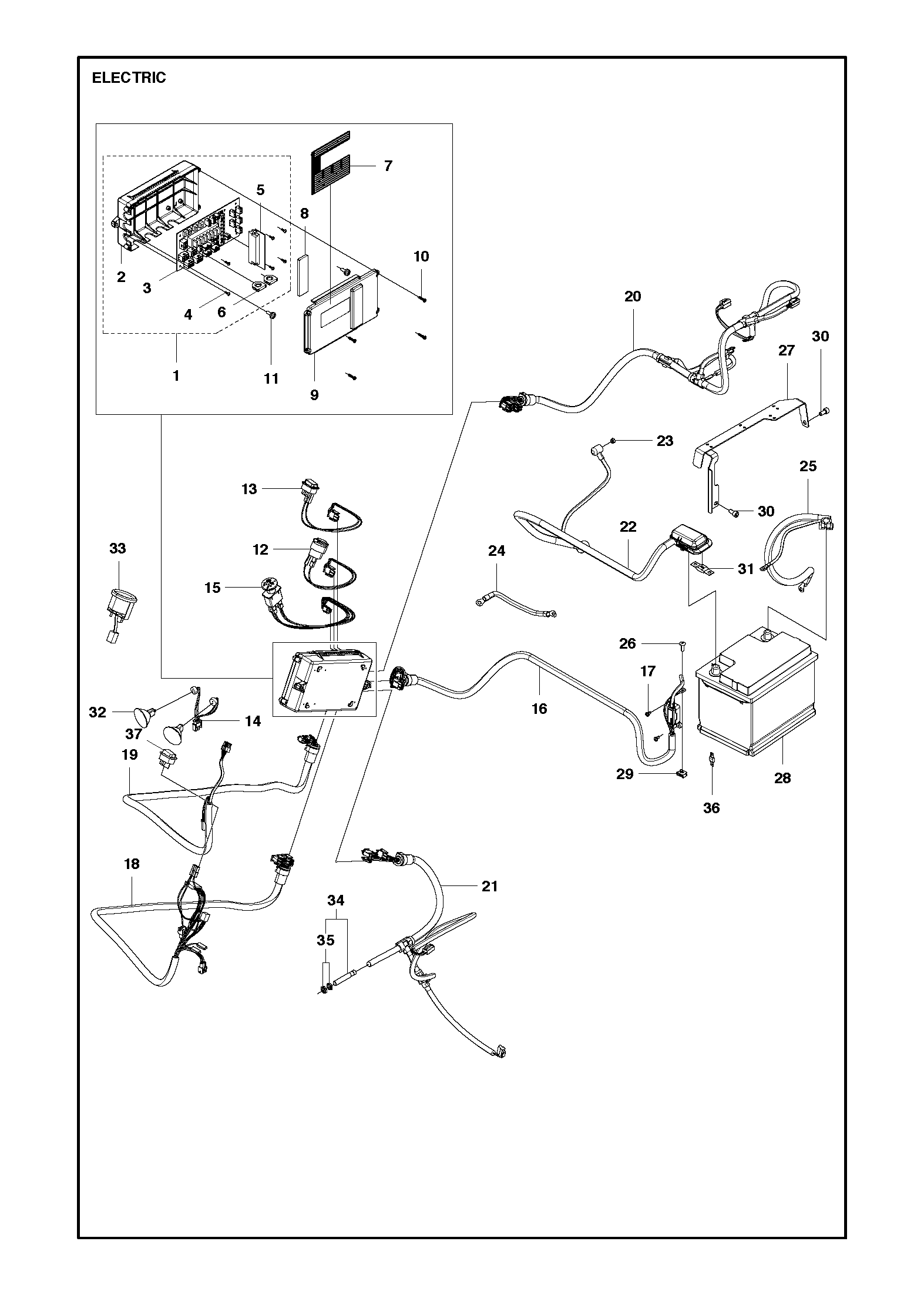

Nr.	Anzahl im Gerät		Artikel
	1		Elektronikbox (579546501)
	1		Gehäuseunterteil Elektronikbox (576285701)
	1		Steuerungsplatine (579293801)
	6		Schraube 10mm (535130310)
	1		Steuereinheit Motorstart (579293901)
	2		Blindbuchse Elektronikbox (544381501)
	1		Aufkleber Elektronikeinheit (576976401)
	1		Schaumgummistreifen Elektronikbox (577574201)
	1		Deckel Elektronikbox (576285801)
	4		Schraube KT5x20 (577903401)
	2		Vollgewindeschraube M6 mit Scheibenauflage (574856202)
	1		Kabelsatz 12V-Steckdose (576468301)
	1		Schalter 12V-Steckdose inkl. Verkabelung (576468401)
	1		Verlängerungskabel Beleuchtung (576468501)
	1		PTO-Schalter (593349001)
	1		Kabelsatz Stromversorgung mit Sicherungsanschluss (576468701)
	2		Schraube M5x12 Torx T25 (544291302)
	1		Kabelsatz Scheinwerfer und Zündschlüssel (576468801)
	1		Kabelsatz Anzeige und Straßenkit (576468901)
	1		Kabelsatz Motorsensoren (576469001)
	1		Kabelsatz Parkbremse PTO und Sitzschalter (576469101)
	1		Stromkabel Anlasser (576472001)
	1		Sicherungsmutter M6 (732211601)
	1		Massekabel (544323701)
	1		Massekabel Batterie (577432001)
	1		Schraube M6x20 (535425802)
	1		Kabelhalter Batteriebereich (576573201)
	1		Akku (576958201)
	1		Federmutter M6 (535429101)
	2		Zylinderschraube M8x16 (725544901)
	1		Hauptsicherung 125A (544369601)
	2		LED-Scheinwerfer-Set 2 Stk. (582214201)
	1		Kühlwasser-Temperaturanzeige (576955301)
	1		Sensor elektrische Anlage (522612501)
	1		Mutter M12x1 (522617601)
	1		Sicherung 50A (501965501)
	1		Lichtschalter (502655701) For 966607301

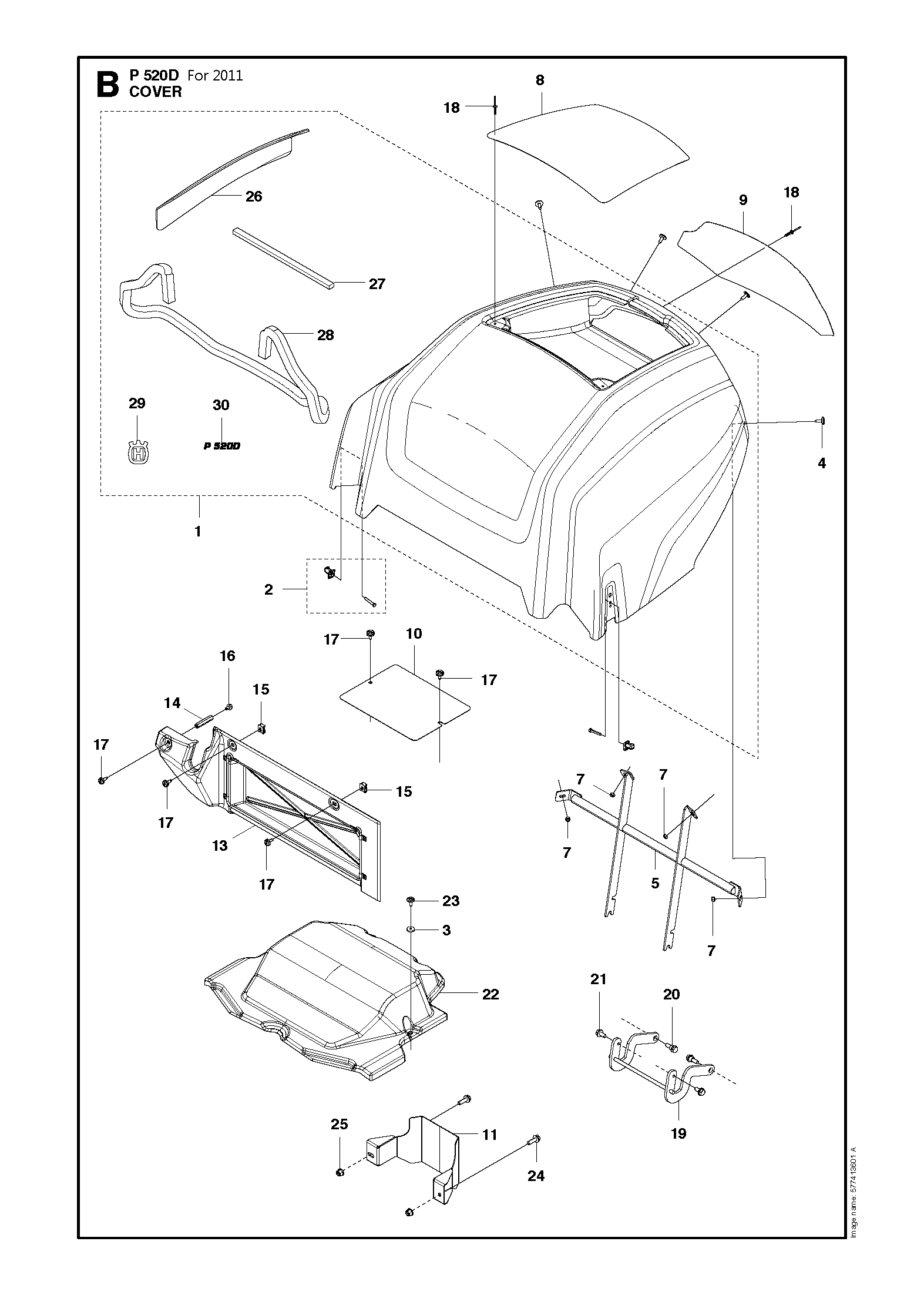

Nr.	Anzahl im Gerät		Artikel
	1		Abdeckungssatz Fersenblech (579637201)
	1		Distanzmutter M6x50 (576686103)
	6		Federmutter M6 (535429101)
	1		Schraube M6x10 (725236461)
	13		Vollgewindeschraube M6 mit Scheibenauflage (574856202)
	1		Blech Zapfwellengetriebe (576775901)
	1		Motorhaube (581878601)
	2		Aufkleber Schriftzug 210mm (577469001)
	2		Aufkleber Krone 55mm (574382101)
	1		Abdeckplatte Zapfwellenabdeckung rechts (586332001)
	1		Abdeckplatte Zapfwellenabdeckung links (586331901)
	2		Gegenhalter Spannverschluss (577229701)
	4		Schraube M6x20 (535425802)
	1		Scharnier Motorhaube (576237501)
	4		Flansch-Sicherungsmutter M6 (576645703)
	1		Lüftungsgitter Motorhaube oben (581747101)
	13		Lastverteilende Niete ACD612ASM (577013901)
	1		Lüftungsgitter Motorhaube unten (581747401)
	1		Abdeckung Hinterachse (585067701)

Nr.	Anzahl im Gerät		Artikel
	1		Motorhaube (575750001)
	2		Gegenhalter Spannverschluss (577229701)
	4		Gummischeibe (506559701)
	4		Schraube M6x20 (535425802)
	1		Scharnier Motorhaube (576237501)
	4		Flansch-Sicherungsmutter M6 (576645703)
	1		Lüftungsgitter Motorhaube oben (576250601)
	1		Lüftungsgitter Motorhaube unten (576250701)
	1		Blech Zapfwellengetriebe (576775901)
	1		Abdeckung Zapfwelle hinten (577051001)
	1		Abdeckungssatz Fersenblech (579637201)
	1		Distanzmutter M6x50 (576686103)
	2		Federmutter M6 (535429101)
	2		Schraube M6x10 (725236461)
	5		Vollgewindeschraube M6 mit Scheibenauflage (574856202)
	13		Lastverteilende Niete ACD612ASM (577013901)
	1		Scharnier Motorhaube (576464501)
	2		Flansch-Sicherungsmutter M8 (576645704)
	2		Schraube M8x16 (506570103)
	1		Abdeckung Hinterachse (585067701)
	4		Vollgewindeschraube M6 mit Scheibenauflage (574856202)
	2		Schraube M8x25 (506570105)
	2		Flansch-Sicherungsmutter M8 (576645704)
	1		Hitzeschutzmatte (577389901)
	1		Dichtung Motorrahmen (576990404)
	1		Dichtung Motorhaube (576990403)
	1		Aufkleber Krone 55mm (574382101)
	2		Modellaufkleber P 520D (577221801)

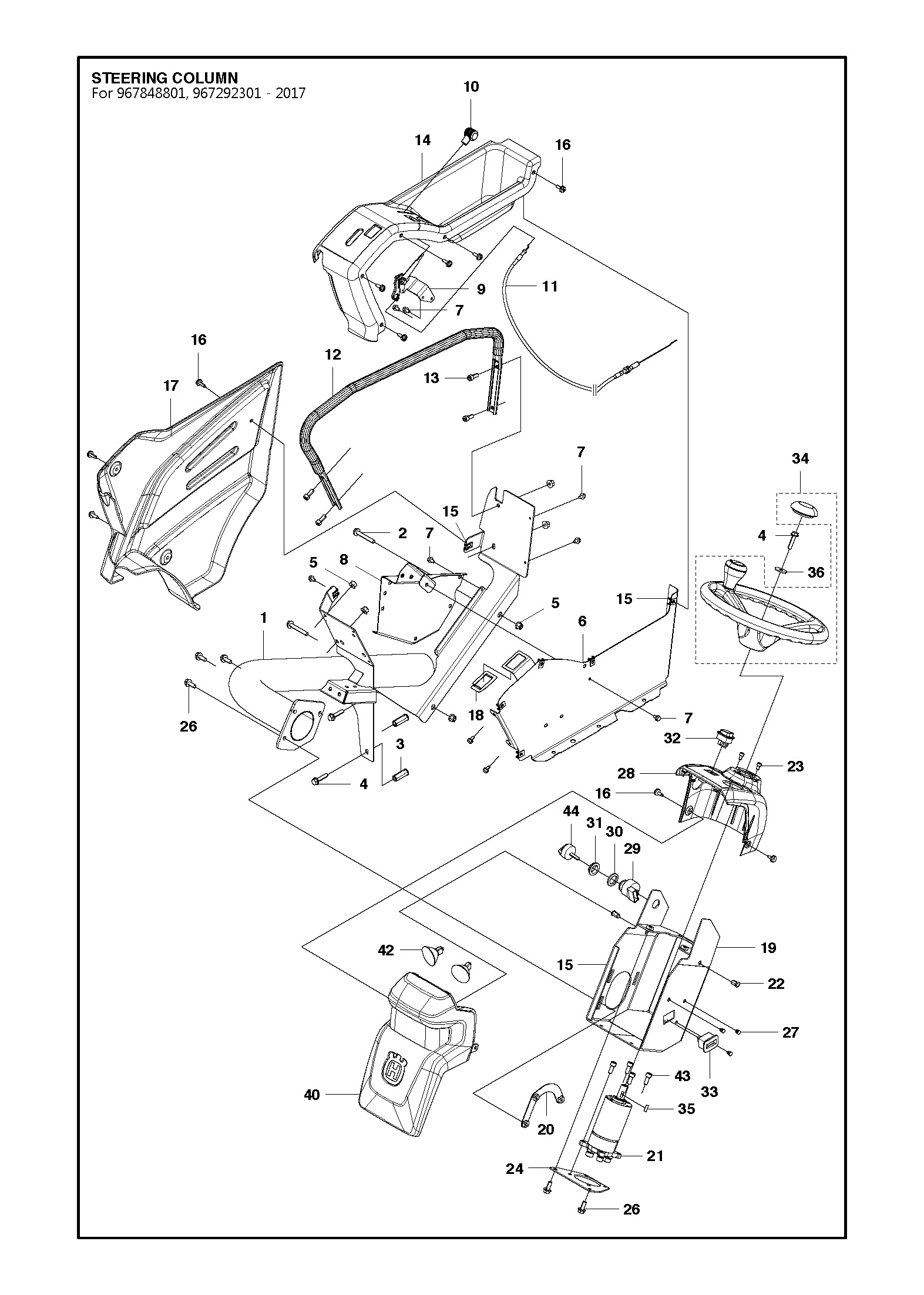

Nr.	Anzahl im Gerät		Artikel
	1		Konsole Bedienung und Lenkung (579613401)
	2		Schraube M8x55 (506570107)
	2		Sechskant-Klemmmutter M8 (576434201)
	3		Schraube M8x35 (506570106)
	6		Flansch-Sicherungsmutter M8 (576645704)
	1		Schaltbrett Bedienkonsole rechts innen (575882801)
	9		Schraube M6x10 (725236461)
	1		Halter Bedienpanel (576256201)
	1		Gashebel (576806801)
	1		Knopf Gasregelung grau (506889101)
	1		Gaszug Drosselregelung (593785801)
	1		Griffbügel Bedienkonsole (575882901)
	4		Zylinderschraube M8x20 (725545101)
	1		Schaltbrett Bedienkonsole (577488001)
	8		Federmutter M6 (535429101)
	10		Vollgewindeschraube M6 mit Scheibenauflage (574856202)
	1		Abdeckung Lenksäulenkonsole rechts (575883601)
	1		Sicherungsscheibe PTO-Schalter (544404301)
	1		Halter Lenksäule (582056401)
	1		Blech Lenksäulenverstellung (576444301)
	1		Servolenkung (589651201)
	2		Blindnietmutter M6x16.5 (506916204)
	2		Schraube M6x8 (522557301)
	1		Halter Lenkeinheit (576545001)
	5		Schraube M8x20 (506570104)
	3		Einsatz Rohrende (580272901)
	1		Abdeckung Lenksäule hinten (501445101)
	1		Schlüsselschalter (504851701) For 967848801, 967292301, 967019501 - 2014 & 967019501 - 2012
	1		Schlüsselschalter (535474901) For 966607301
	1		Scheibe Schlüsselschalter (535475001)
	1		Mutter Schlüsselschalter (535476101)
	1		Lichtschalter (502655701) Light Switch
	1		Betriebsstundenzähler (577092701)
	1		Lenkrad (544291401)
	1		Scheibenfeder DIN 6888 5x6.5 (735881200)
	1		Scheibe 8.4x29x3 (544221601)
	1		Abdeckung Lenksäule vorne (594021601)
	2		LED-Scheinwerfer-Set 2 Stk. (582214201) LED
	4		Zylinderschraube M8x16 (725544901)
	1		Zündschlüssel (535476001)

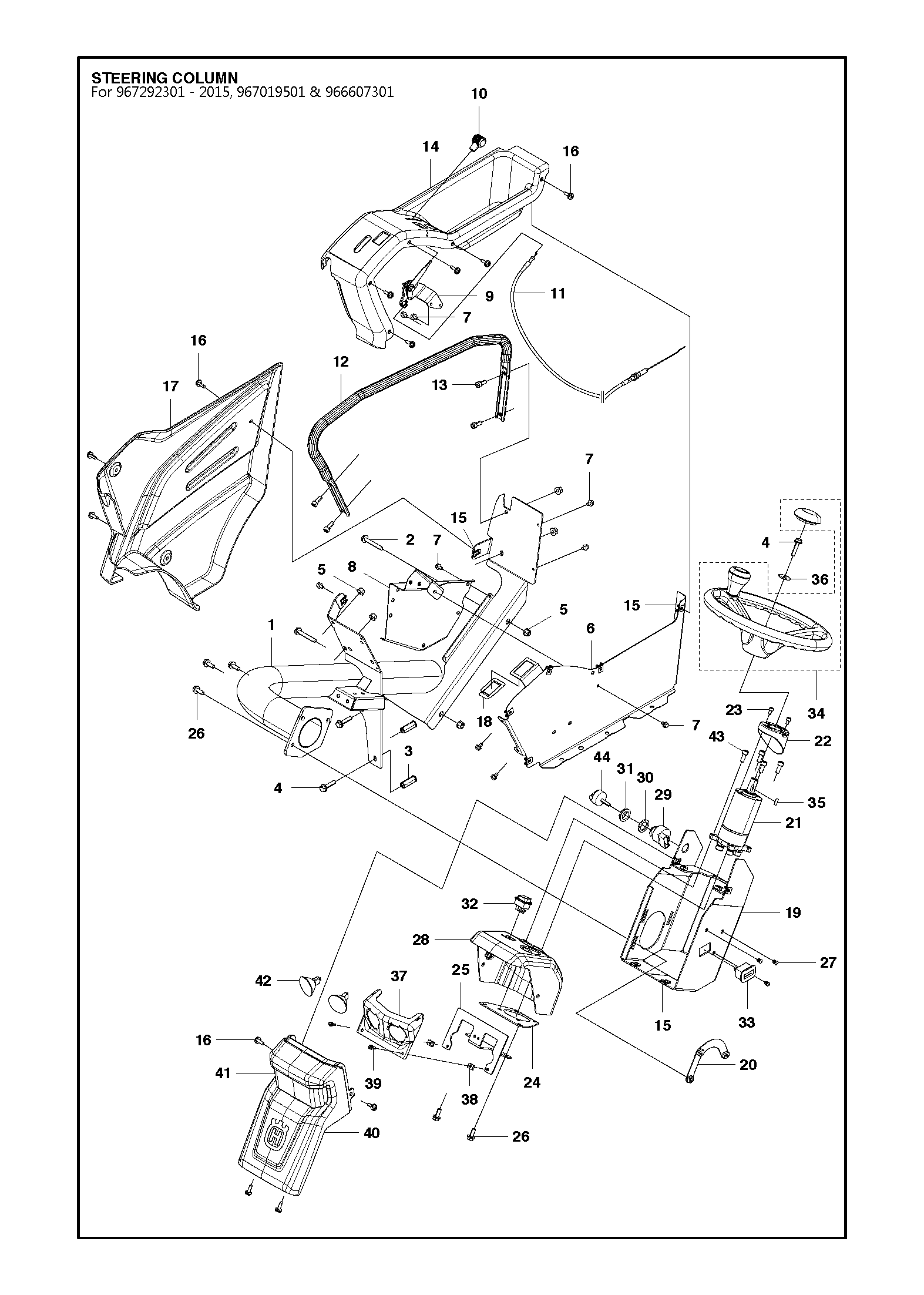

Nr.	Anzahl im Gerät		Artikel
	1		Konsole Bedienung und Lenkung (579613401)
	2		Schraube M8x55 (506570107)
	2		Sechskant-Klemmmutter M8 (576434201)
	3		Schraube M8x35 (506570106)
	6		Flansch-Sicherungsmutter M8 (576645704)
	1		Schaltbrett Bedienkonsole rechts innen (575882801)
	9		Schraube M6x10 (725236461)
	1		Halter Bedienpanel (576256201)
	1		Gashebel (576806801)
	1		Knopf Gasregelung grau (506889101)
	1		Gaszug Drosselregelung (593785801)
	1		Griffbügel Bedienkonsole (575882901)
	4		Zylinderschraube M8x20 (725545101)
	1		Schaltbrett Bedienkonsole (577488001)
	12		Federmutter M6 (535429101)
	12		Vollgewindeschraube M6 mit Scheibenauflage (574856202)
	1		Abdeckung Lenksäulenkonsole rechts (575883601)
	1		Sicherungsscheibe PTO-Schalter (544404301)
	1		Halter Lenksäule (576545101)
	1		Blech Lenksäulenverstellung (576444301)
	1		Servolenkung (589651201)
	1		Abdeckung Servolenkung (578790801)
	2		Innensechskantschraube M6x10 (725536401)
	1		Halter Lenkeinheit (576545001)
	1		Halter Scheinwerfereinheit vorne (576021701)
	5		Schraube M8x20 (506570104)
	3		Einsatz Rohrende (580272901)
	1		Abdeckung Lenksäule hinten (577218601)
	1		Schlüsselschalter (504851701) Including Key and washer
	1		Scheibe Schlüsselschalter (535475001)
	1		Mutter Schlüsselschalter (535476101)
	1		Lichtschalter (502655701) Light Switch
	1		Betriebsstundenzähler (577092701)
	1		Lenkrad (544291401)
	1		Scheibenfeder DIN 6888 5x6.5 (735881200)
	1		Scheibe 8.4x29x3 (544221601)
	1		Gehäuse Scheinwerfer vorne (590964701)
	2		Blechmutter ST4.8 (506892001)
	2		Flanschschraube ST4.8x19 (535415619)
	1		Abdeckung Lenksäule vorne (576392301)
	1		Abdeckung Frontscheinwerfer (576231101)
	2		LED-Scheinwerfer-Set 2 Stk. (582214201)
	4		Zylinderschraube M8x20 (725545101)
	1		Zündschlüssel (535476001)

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Ölfilter Kubota (578009801) Kubota p/n HH150-3243-0
	Luftfiltereinsatz (544283001) AIR FILTER
	PTO-Riemen Li=868mm (589539501) PTO, Li=868mm, #506007501
	Akku (576958201) 62Ah, Starter
	Tankdeckel schwefelarmer Diesel (599643001) schwefelarmer Diesel

Zubehör

	Artikel beschreibung
	Rundumkennleuchte (966791501) Rider P 500 Serie
	Kabine werkseitig montiert (967204501) für P 520D
	Straßen-Kit Kabine (966754801) Kabine, P 520D/P 525D
	Straßen-Kit Heckleuchten (966790901) Heckleuchten, StVZO
	Frontleuchten separat (966791201) separat
	Kennzeichen-Befestigungssatz (966791301) P 520D, P 525D
	V-Schneeschild (965997201) P 500DX, P 500HX
	Schneefräse (590451901) P 525D, P 525DX, P 535HX
	Schneefräse (590451901) P 525D
	Kehrbürste (590450001) P 500D, P 500DX, P 535HX
	Schneeräumschild (592755101) P 520D, P 525D, Hydraulikkit 966 75 45-01
	Gummimesser (579749601) Gummimesser.
	Schneeräumschild (592755101) P 500-Serie, P 520D, P 525D
	Gegengewicht (529957901) für P 500D
	Sitz Grammer Primo M mit Heizung (967008401) Grammer Primo M Sitz mit Sitzheizung.
	Sitz Grammer Primo M mit Heizung (967008402) Sitzheizung
	Kühlungs-Kit mit Kühler (591126001) Kühler
	Sicherheitsgurt (576783401) Sitz
	Anhängerkupplung (587727601) P 500D
	Kraftstoffkanister (580754501) Kraftstoffkanister.
	Schlegelmulcher (596867501) P 525D, P 525DX, P 535HX
	Gehörschutz mit UKW-Radio (578274901) Gehörschutz mit UKW-Radio.
	Laubbläser (587932901) P 500D, P 500DX, P 535HX
	Wildkrautbürste (597750801) P 500D, P 500DX, P 535HX
	Kastenstreuer Frontmäher (534096401) P 500D/DX/HX
	Gehörschutz mit UKW-Radio (505665378) mit Kopfbügel
	Erste-Hilfe-Set (502525501) Erste-Hilfe-Set.
	Verbandsmaterial Erste-Hilfe-Packung (504095301) Erste-Hilfe-Packung
	Verbandsmaterial Druckverband (505665206) Druckverband
	Gehörschutz Gardener 10 Stk. (505699012) 10 Stk.
	Transportschaufel (965997401) P 500D, P 500DX, P 535HX
	Mähdeck Combi 132 (967978301) Combi 132
	Mähdeck Combi 155 (967978401) Combi 155, ARCM5155v1
	Mähdeck Combi 132X hydraulisch (967978501) Combi 132X, hydraulisch
	Mähdeck Combi 155X hydraulisch (967978601) Combi 155X, hydraulisch
	Anbaurechen (536903102) P 500D/DX/HX, ARRK5125Xv3
	Anhängerkupplung (529807501) P 500D/DX
	Mikrofon mit Boom-Funktion X-Com-R (596489501) für X-COM-R
	Hygiene-Kit Bluetooth X-COM R (596489401) Bluetooth X-COM R
	Gehörschutzbügel X-COM R (595084001) X-COM R
	Zyklon-Streuer (967098901) P 500D, P 500DX, P 535HX
	Schneeräumschild (592755101) P 500D, P 500DX, P 535HX
	Hygiene-Kit Gehörschutz Gardener (597795201) Gehörschutz Gardener

Dokumente

Für Husqvarna P 520D stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.

Bedienungsanleitungen

Bedienungsanleitung (PDF) für Husqvarna Frontmäher P 520D – Inbetriebnahme, Einstellungen, Wartung und Sicherheit.

Husqvarna P 520D P 525D P 525D with cabin 2019-01

Sprachen des Dokuments: EN, ES, IT, PT

Husqvarna P 520D P 525D P 525D with cabin 2019-01

Sprachen des Dokuments: DE, FR, NL, SL

Husqvarna P 520D P 525D P 525D with cabin 2018-09

Sprachen des Dokuments: EN, ES, IT, PT

Husqvarna P 520D P 525D 2016-01

Sprachen des Dokuments: DE

Husqvarna P 520D P 525D 2014-12

Sprachen des Dokuments: DE, FR, NL, SL

Husqvarna P 520D P 525D 2014-12

Sprachen des Dokuments: DE

Husqvarna P 520D P 525D 2014-08

Sprachen des Dokuments: DE

Husqvarna P 520D 2011-10

Sprachen des Dokuments: DE

Husqvarna P 520D 2011-03

Sprachen des Dokuments: EN

Wählen Sie die passende Version nach Modelljahr oder Produktnummer; Inhalte können je nach Variante abweichen.

Benötigen Sie Ersatzteile?

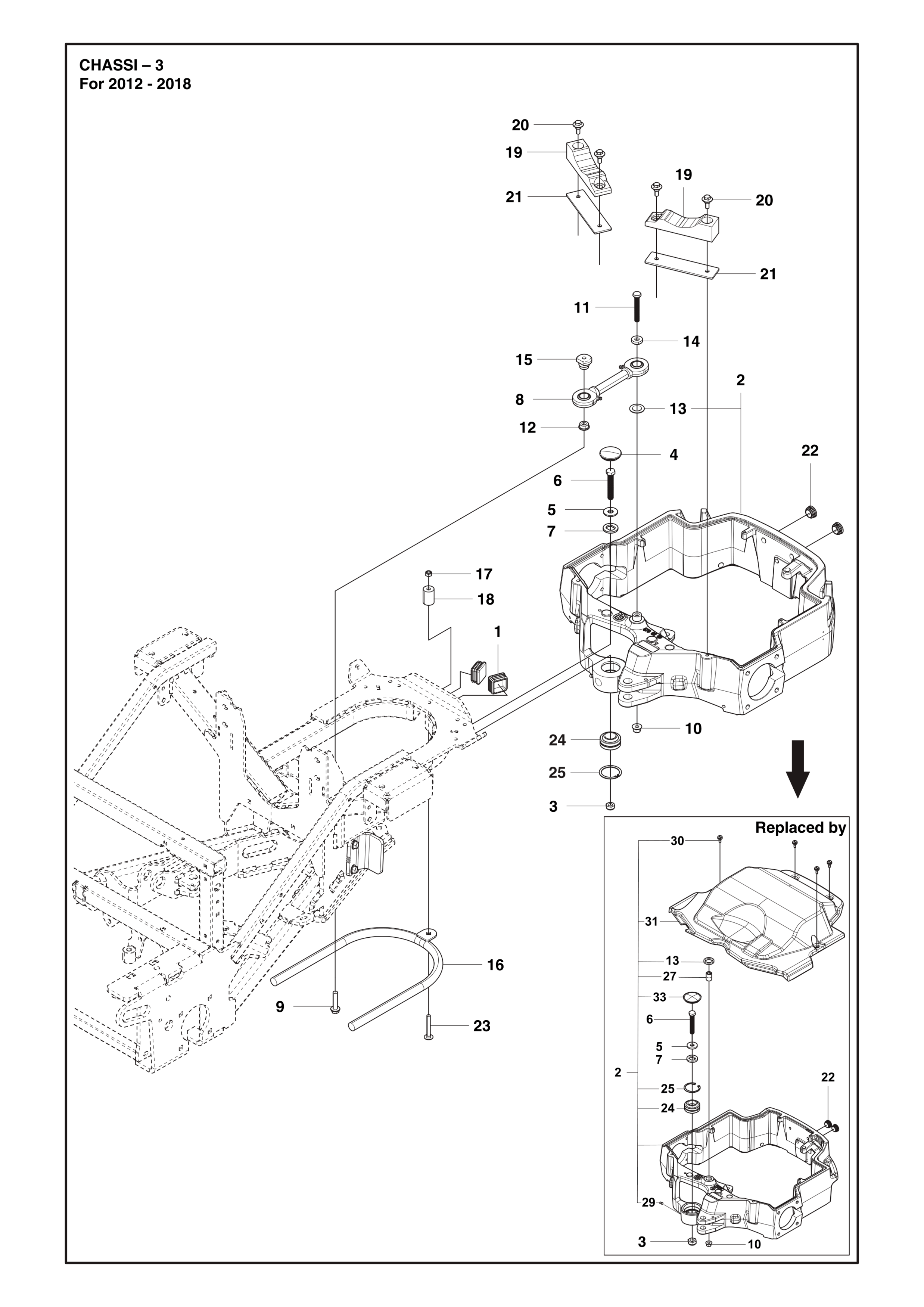

Finden Sie mit unserem Husqvarna Teilefinder schnell und unkompliziert das passende Ersatzteil für Ihr Husqvarna Gerät. Durchstöbern Sie die Explosionszeichnungen Ihres Modells und bestellen Sie die benötigten Komponenten mühelos.

Zum Ersatzteilkatalog

Loading ...
