Husqvarna P 524XR EFI | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell P 524XR EFI von Husqvarna. Wähle die passenden Teile direkt in den Explosionszeichnungen aus.

Ersatzteilkatalog für Husqvarna P 524XR EFI (Explosionszeichnung)

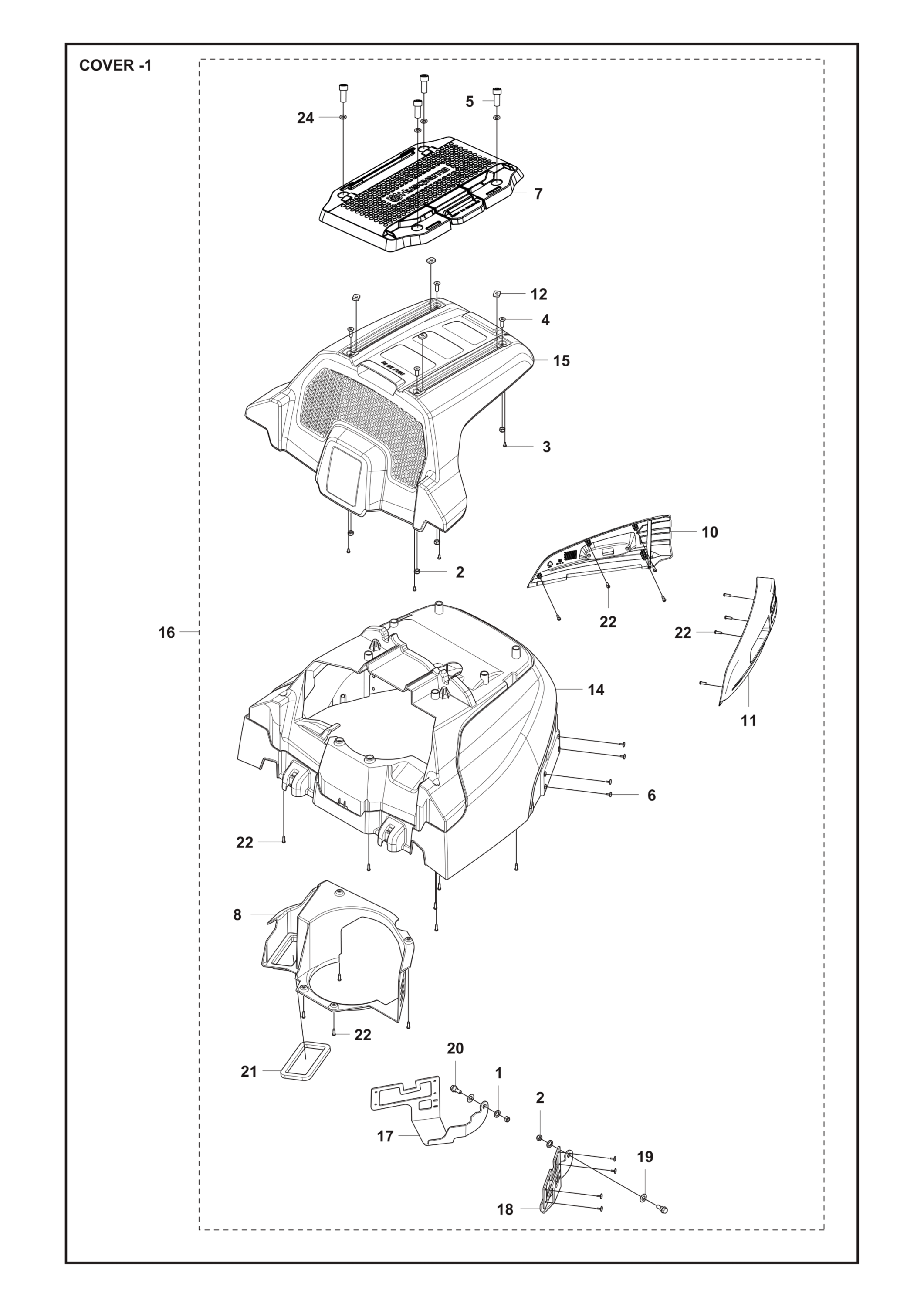

Nr.	Anzahl im Gerät		Artikel
	2		Scheibe (734117771)
	6		Sicherungsmutter (732211801) M8
	4		Schrauben-crpant (729577401)
	4		Schraube Ihcsfm (725645301) M8 X 25
	4		Schraube Ihscm (725544701) M8 X 12
	8		Niete (722795402)
	1		Befestigungsblech (546935001)
	1		Luftleitblech (593646005)
	1		Motorhaube (536440301) Right
	1		Motorhaube (536440201) Left
	4		Platte (590906701)
	1		Motorhaube (589499402)
	1		Motorhaube (589499301)
	1		Motorhaube Kpl. (536648703) Assy
	1		Scharnier (536648502) Right
	1		Scharnier (536648501) Left
	2		Federscheibe (506839401)
	2		Schraube Ehhfm (506597401) M8 X 23
	1		Dichtung (504629501)
	1		Schraube Itxpant (502435301) T50 X 16
	4		Scheibe (295700601) 8,4x17x1

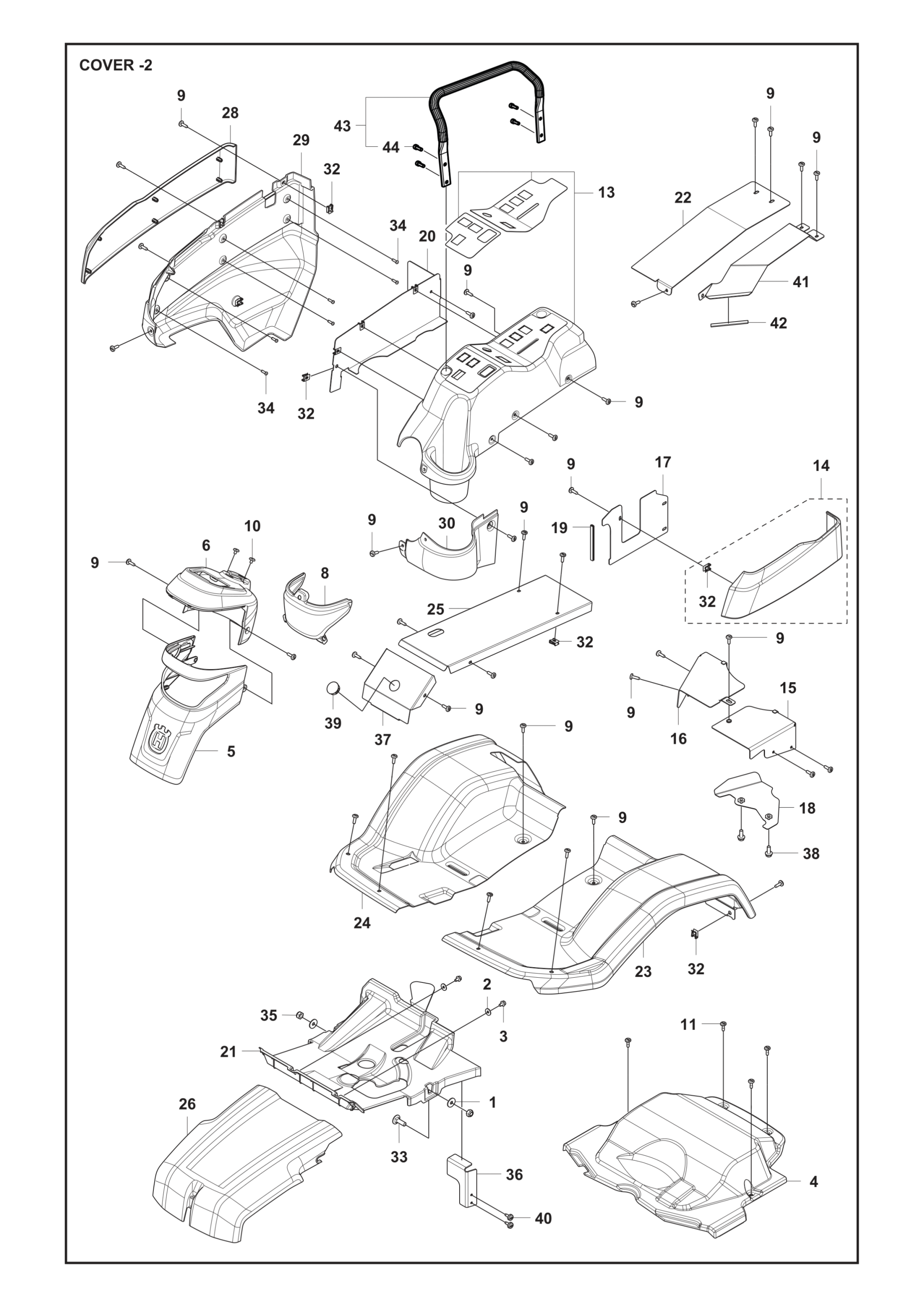

Nr.	Anzahl im Gerät		Artikel
	2		Scheibe (734116441)
	2		Scheibe (734115441)
	2		Schraube Ehhft (725236861) M6 X 16
	1		Abdeckung (598025701) Rear axle
	1		Abdeckung (597269001) Headlight
	1		Abdeckung (597268801) Display
	1		Abdeckung (589495701) Headlight glass
	41		Schraube (574856202) M6 X 21
	2		Schraube (522557301) M6 X 8
	4		Schraube (574856201) M6 X 21
	1		Abdeckung Kpl. (537481903) For 970601701
	1		Abdeckung Kpl. (537481905) For 970601702
	1		Abdeckung Kpl. (536099501) Fuel tank
	1		Schutzabdeckung (538837601)
	1		Schutzabdeckung (538862001)
	1		Abdeckung (537508101) Side panel
	1		Abdeckung Kpl. (537533601) Belt
	1		Dichtungsstreifen (580328203)
	1		Blech (536343701)
	1		Abdeckung (536648401) Front belt
	1		Abdeckung (536648303) Seat plate
	1		Blech (536572101) Left
	1		Blech (536571901) Right
	1		Blech (536480201) Pedal tunnel
	1		Abdeckung (536262101) Nose cover cutting deck
	1		Abdeckung (536041301) Insert right
	1		Abdeckung (536041201) Side panel right
	1		Abdeckung (536041101) Inside lower
	20		Federmutter (535429101) M6 SPRING
	2		Schraube Rsqm (535423801) M8 X 25
	1		Schraube Itxpant (502435301) T50 X 16
	2		Sicherungsmutter (732211801) M8
	1		Halter (546171001) Cover front belt
	1		Blech (538934201)
	2		Schraube Ehhfm (506570104) M8 X 20
	1		Stopfen (538984201)
	2		Schraube (544400501) M6 X 19
	1		Abdeckung (546126502)
	1		Dichtung (546130701)
	1		Husqvarna Handgriff (538941901) Including 4pcs ref 44. Standard for 970601702
	4		Schraube Ihscm (725545301) M8x25

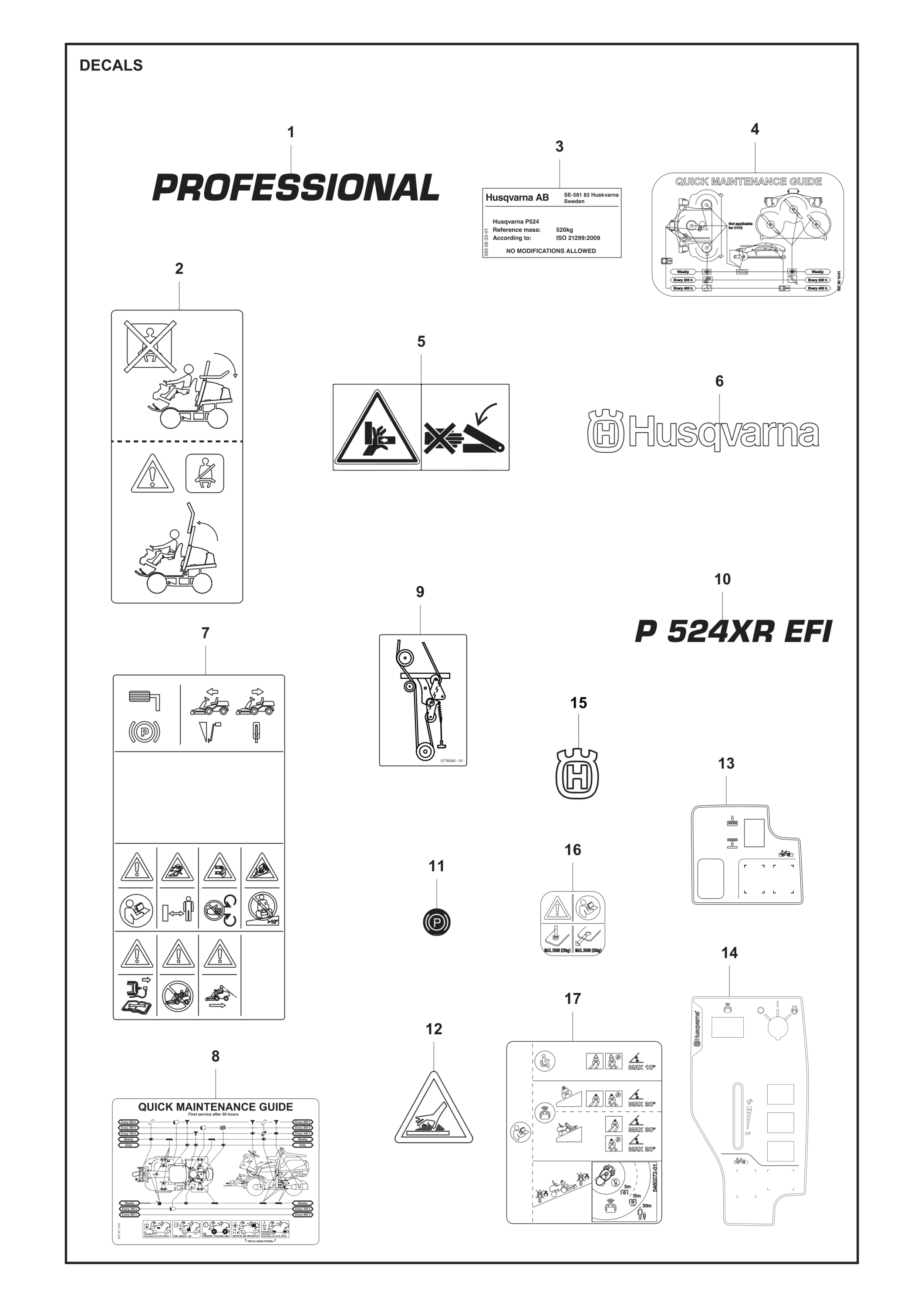

Nr.	Anzahl im Gerät		Artikel
	2		Aufkleber (598729401)
	1		Etikett (593585201) Safety belt rops
	1		Etikett (593093301) Identification rops
	1		Etikett (537501001) Quick maintenance guide cutting deck
	2		Etikett (580712901) Pinching label
	2		Aufkleber (577469001)
	1		Etikett (537486605) Start/Warning
	1		Aufkleber (537471302) Quick maintenance guide
	1		Etikett (537463301) Belt line PTO
	2		Aufkleber (536999603)
	1		Etikett (506584501) Parking brake
	1		Etikett (505516601) Caution hot surfaces
	1		Aufkleber (598975601) Control panel front
	1		Aufkleber (536999503) Control panel rear
	1		Aufkleber (576973401)
	1		Aufkleber (546284005) Towing label
	1		Aufkleber (546027201) Inclination warning

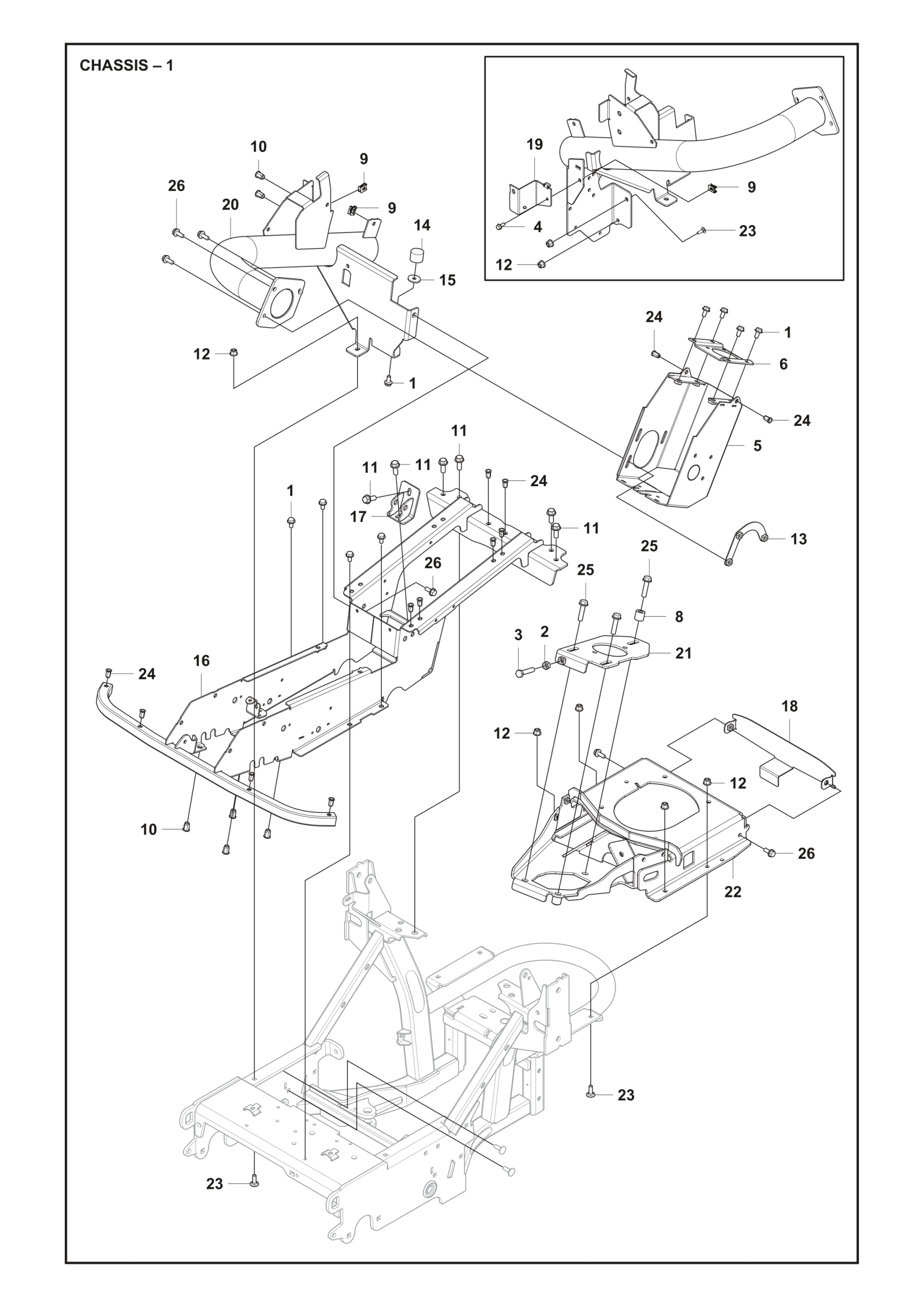

Nr.	Anzahl im Gerät		Artikel
	11		Schraube Ehhfm (506570103) M8 X 16
	1		Sechskantmutter (731232001) M10
	2		Schraube Ehhm (725250271) M10 X 55
	1		Schraube Ehhft (725236861) M6 X 16
	1		Halter (599584101)
	1		Halter (597496001)
	1		Hülse (577761401)
	12		Federmutter (535429101) M6 SPRING
	8		Mutter (506916201) M8
	5		Schraube Ehhfm (506675401) M10 X 25
	7		Mutter (576645704) M8
	1		Blech (576444301)
	1		Vibrationsdämpfer (544252102)
	1		Scheibe (544221601)
	1		Rahmen (536351101)
	1		Halter (536580801)
	1		Schutz Kpl. (536565701)
	1		Halter (536467801)
	1		Lenksäulenrohr (536461401)
	1		Halter (536372501)
	1		Halter (536255701)
	7		Schraube Rsqm (535423801) M8 X 25
	8		Mutter (506916204) M6 X 16.5
	3		Schraube Ehhfm (506675402) M10 X 40
	7		Schraube Ehhfm (506570104) M8 X 20

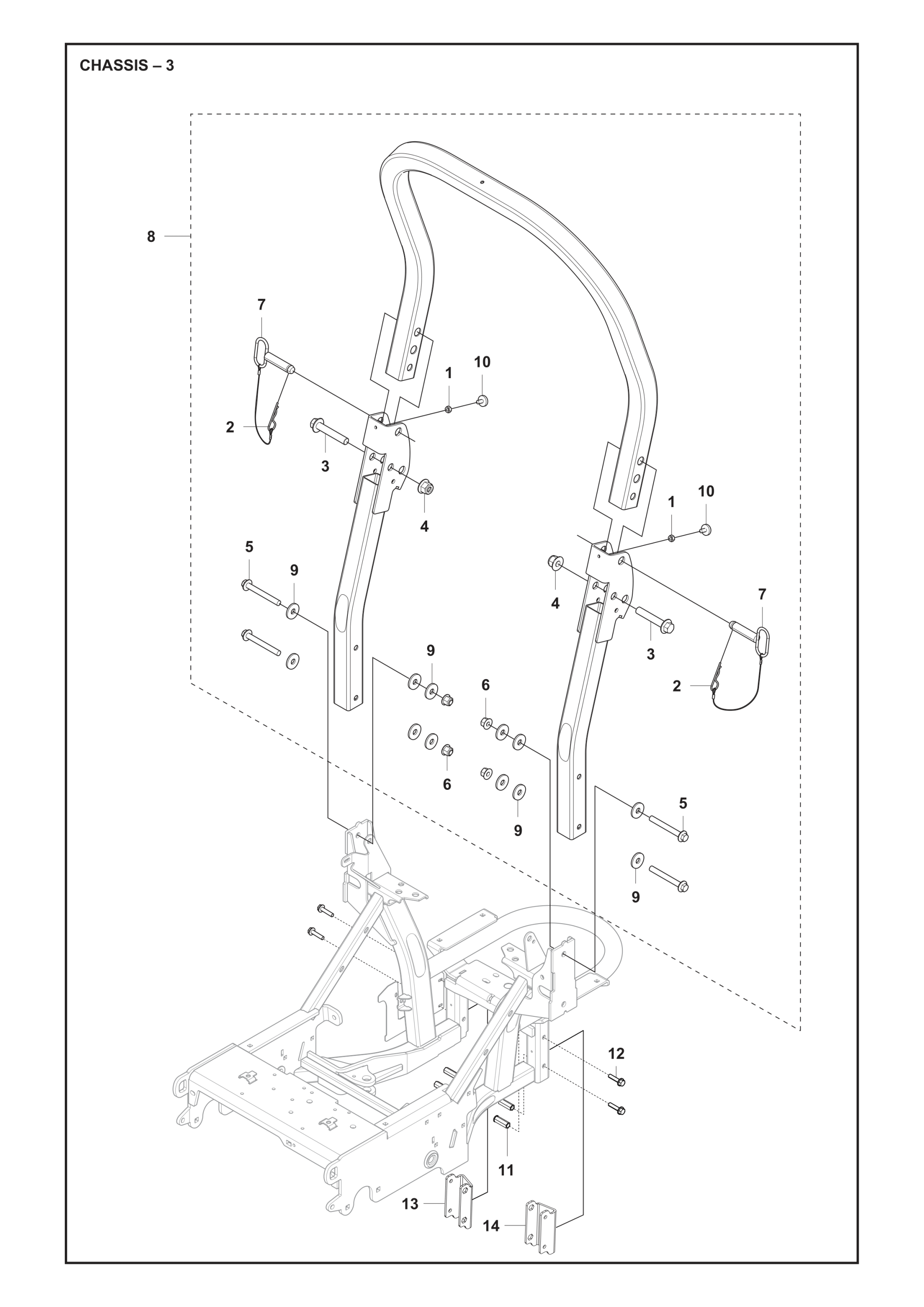

Nr.	Anzahl im Gerät		Artikel
	4		Sechskantmutter (731231801) M8
	2		Spring Cotter (721680251)
	2		SCHRAUBE (581249401) M16 X 90
	2		Nut Flange (577411901) M16 LOCK
	4		Schraube Ehhfm (576654810) M12 X 100
	4		Mutter (576645706) M12
	2		Bolzen (574388002)
	1		Rops Bz (548294201)
	12		Scheibe (535429201)
	4		Vibrationsdämpfer (501976601)
	4		Sechskantmutter (576434201) M8
	4		Schraube Ehhfm (506570106) M8 X 35
	1		Halter (547418102) Right
	1		Halter (547418102) Right
	1		Halter (547418101) Left
	1		Halter (547418101) Left

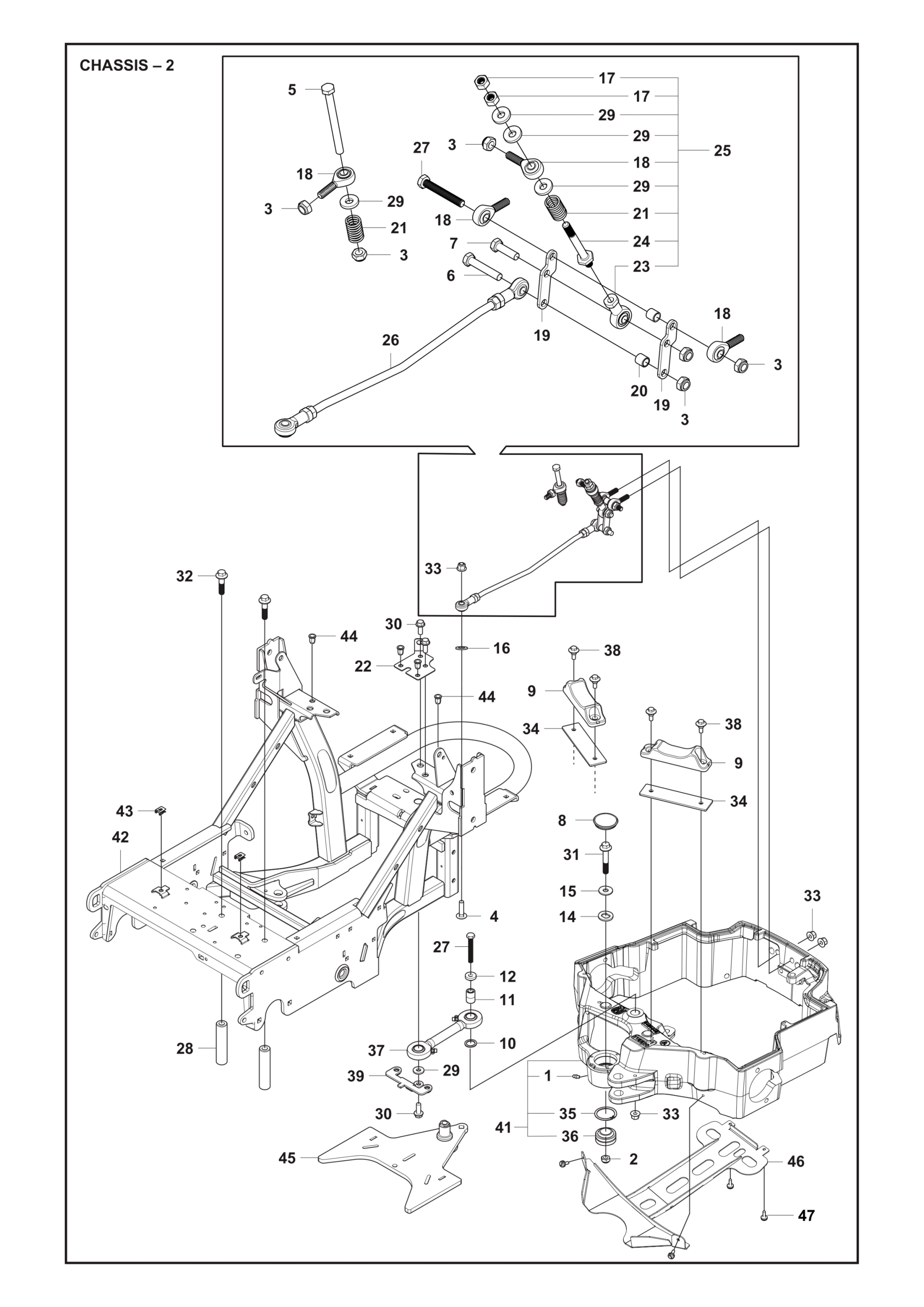

Nr.	Anzahl im Gerät		Artikel
	1		Schmiernippel (738881001)
	1		Sicherungsmutter (732252201) M12
	6		Sicherungsmutter (732212001) M10
	1		Schraube (727649951) M10 X 40
	1		Schraube (725251351) M10 X 110
	2		Schraube Ehhm (725250271) M10 X 55
	1		Schraube (725249751) M10 X 35
	1		Deckel (590700003)
	2		Verschleissplatte (585563001)
	1		Scheibe (583861201)
	1		Wellenzapfen (583854701)
	1		Hülse (578246401)
	1		Befestigungsscheibe (577614601)
	1		Scheibe (577614501)
	1		Scheibe (734117201)
	2		Mutter (586050101) M10
	4		Gelenkkopf (577408501)
	2		Platte (577401001)
	2		Bushing (577400301)
	2		Feder (577390601)
	1		Halter (546126402)
	1		Gelenkkopf (506951701)
	1		Bedienelementachse (585448401)
	1		Speed Limiter (577389601) SWASCH ROD ASSY
	1		Zugstange (577388601)
	2		Schraube Ehhm (577376701) M10 X 70
	2		Stange (577202202)
	5		Scheibe (576823101) 25x10.5x4
	5		Schraube Ehhfm (506675401) M10 X 25
	1		Schraube Ehhfm (576654807) M12 X 70
	2		Schraube Ehhfm (576654805) M12 X 50
	4		Nut Flange (576645705) M10
	2		Platte (576474201)
	1		Lock Ring (576468001)
	1		Lager (576271701)
	1		Link Rods (576110001)
	4		Schraube (544362401) M8 X 23.5
	1		Sicherungsblech (536646801)
	1		Hinterachse Kpl. (548444601) ASSY
	1		Rahmen (536596803)
	3		Federmutter (535429101) M6 SPRING
	8		Mutter (506916201) M8 X 16.5
	1		Rahmen (536379801)
	1		Gleitplatte (548012601)
	4		Schraube (574856202) M6 X 21

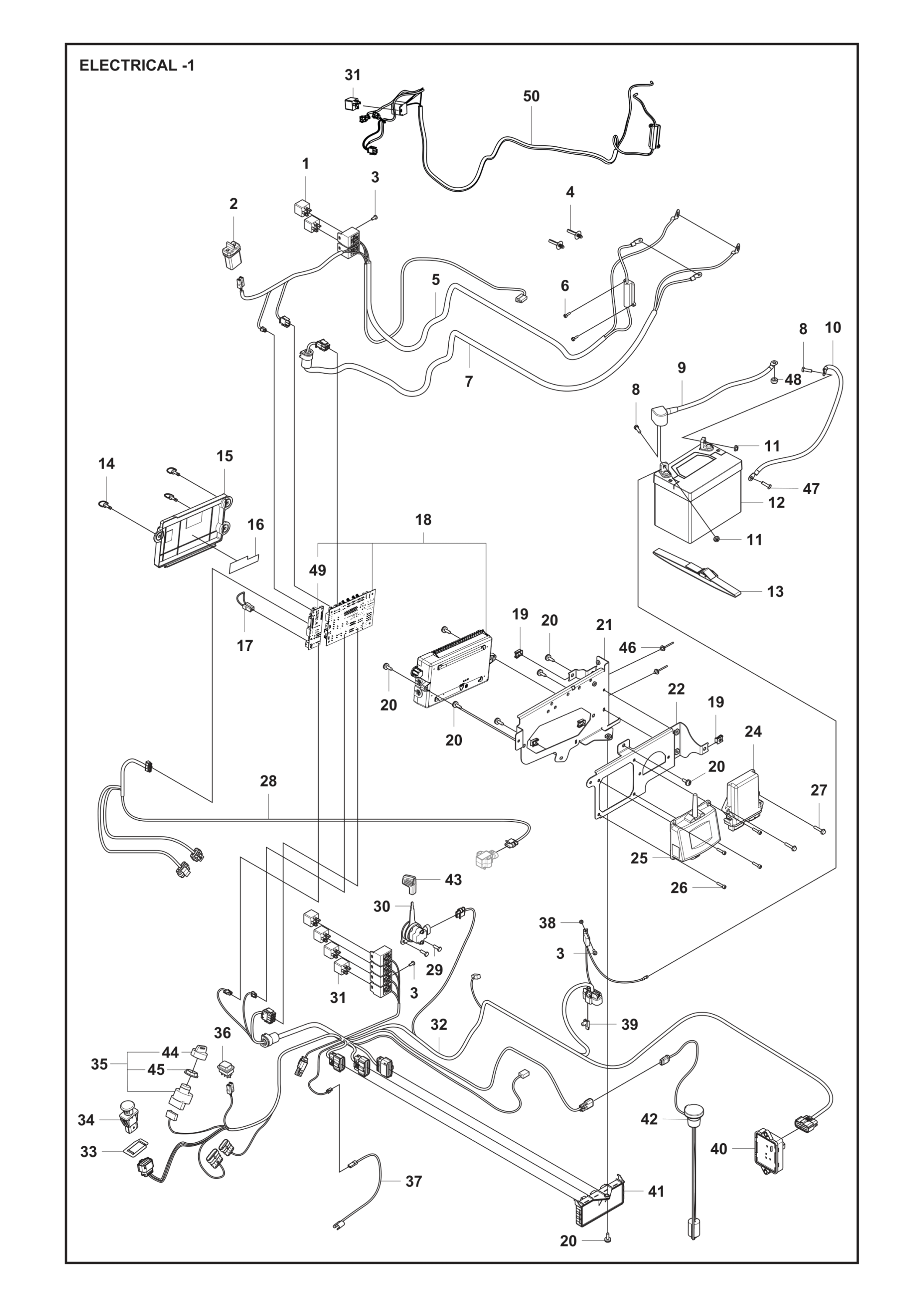

Nr.	Anzahl im Gerät		Artikel
	2		Relay (582049601) Frame lift 30A Up & Down
	1		Schalter (537645501) Frame lift switch
	3		Schraube Itxpanm (544291302) M5 X 12
	2		Spannband (579317401)
	1		Verkabelung Kpl. (536945701) Frame lift actuator
	2		Schraube Itxscm (526818101) M4 X 15
	1		Verkabelung Kpl. (536489401) Power electronic box/PCBA
	2		Schraube Ehhm (522622101) M6 X 20
	1		Kabel (577205301) Battery plus cable
	1		Kabel (576183802) Battery minus cable
	2		Mutter (522624301) M6
	1		Batterie (547853701) 12V 28Ah
	1		Riemen (506836802) Battery belt
	3		Sicherungsstift (597907101)
	1		Deckel (597708101) Lid electronic box
	1		Aufkleber (597708203)
	1		Verkabelung Kpl. (598423301) Jumper IRIS power
	1		Schaltschrank (599706804) Electronic box inc PCBA, Connection board and Remote addon
	6		Federmutter (535429101) M6 SPRING
	7		Schraube (574856202) M6 X 21
	1		Halter (536847902)
	1		Halter (536848001)
	1		Steuereinheit (596022302) Vehicle control unit
	1		Aggregat (536757801) Remote reciever, including software *(For Japan market update of software is required before use. Contact sales company
	4		Schraube Ihscm (725533101) M5 X 20
	2		Schraube (535475230) M6 X 30
	1		Verkabelung Kpl. (546158101) PTO/angle sensor
	2		Schraube Ehhm (725236871) M6 X 16
	1		Drosselregelung Kpl. (536707801) Throttle control
	5		Relay (540583501) 12V 40A
	1		Verkabelung Kpl. (546008401) Main wiring
	1		Sicherungsscheibe (544404301)
	1		Schalter (589887201) PTO Switch
	1		Zündschloss (535474902) START key switch assy
	1		Kippschalter (593987101) Light switch
	1		Verkabelung Kpl. (593081501) Hydraulic temp sensor
	1		Sicherungsmutter (732211401) M5
	1		Klammer (593913401)
	1		Modul (536758101) EFI Module
	1		Steuereinheit (590568002) IRIS
	1		Dämpfer (536469102) Fuel sensor with wiring
	1		Knopf (592933401) Black
	1		Schlüssel (535476001)
	1		Mutter (535476101)
	2		Blind Rivet (722782902)
	1		Schraube Ehhfm (506570103) M8 X 16
	1		Sechskantmutter (731231801) M8
	1		Printed Circuit Assy (548539501) Addon remote
	1		Verkabelung Kpl. (538999401) Accessory Battery power. Standard for 970601702

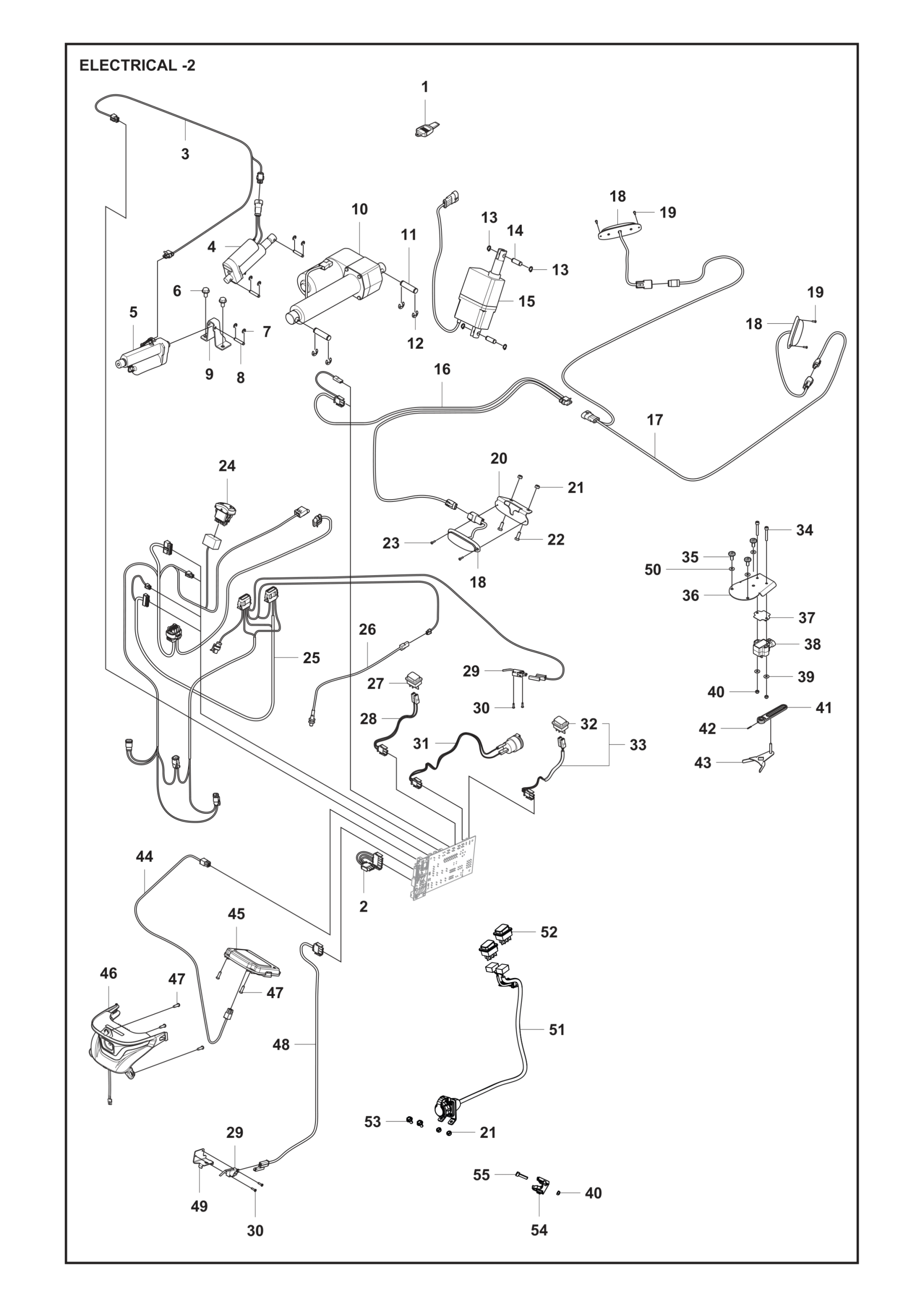

Nr.	Anzahl im Gerät		Artikel
	1		Hebel (586379401)
	1		Verkabelung Kpl. (598423201) Bridge cable - main bord to addon bord
	1		Verkabelung Kpl. (546158001) Actuator P-brake and mode switch XR
	1		Auslöser (536707501)
	1		Auslöser (546024801) P-brake
	2		Schraube Ehhfm (506570103) M8 X 16
	4		Federring (735310920)
	2		Bolzen (546080001)
	1		Halter (538942801)
	1		Auslöser (536707301) Frame lift
	2		Bolzen (546281701)
	4		Federring (735311420)
	4		Sicherungsring (735311200)
	2		Bolzen (546080101)
	1		Auslöser (536707401) Pump
	1		Verkabelung Kpl. (537613401) Light front
	1		Verkabelung Kpl. (537613501) Light rear
	3		Licht (538827801) Flash orange
	4		Schraube (523005001)
	1		Halter (537544002) Warning light
	4		Sicherungsmutter (732211601) M6
	2		Schraube Ehhm (725236871) M6 X 16
	2		Schraube (729522701)
	1		Schalter (536706201) Remote switch
	1		Verkabelung Kpl. (546008601) Vehicle control unit - remote main
	1		Verkabelung Kpl. (599787801) Proximity sensor
	1		Schalter (538730801) 12V Switch
	1		Schalter (576468402) 12V switch wiring
	2		Schalter (574316101) P-Brake
	4		Rivet (544440701)
	1		Verkabelung Kpl. (597756001) 12V Outlet
	1		Kippschalter (590732101) 12V Switch
	1		Schalter (576468401) 12V Switch with wiring
	2		Schraube (725533701) M5 X 35
	3		SCHRAUBE (595683701) M6 X 12
	1		Blech (538951801) Angle sensor
	1		Stützplatte (538921701)
	1		Dämpfer (546926402)
	2		Washer, 5x13x1 (504456001)
	3		Sicherungsmutter (732211401) M5
	1		Hebel (538911301)
	1		FEDERSTIFT (721416700)
	1		Arm (538951901)
	1		Verkabelung Kpl. (597756301) Display
	1		Display (593739205)
	1		Scheinwerfer (593728501) Headlight with wiring
	1		Schraube Itxpant (502435301) T50 X 16
	1		Verkabelung Kpl. (536489101) P-Brake
	1		Halter (544415701)
	3		Scheibe (734115201) 6.4 X 12 X 1.6
	1		Verkabelung Kpl. (538999502) Accessory for Switches. Standard for 970601702
	2		Kippschalter (593080301) ON-OFF-ON
	2		Schraube Ehhfm (535475212) M6x12
	1		HALTER (544321402)
	1		Schraube Ihscm (725533101) M5x20

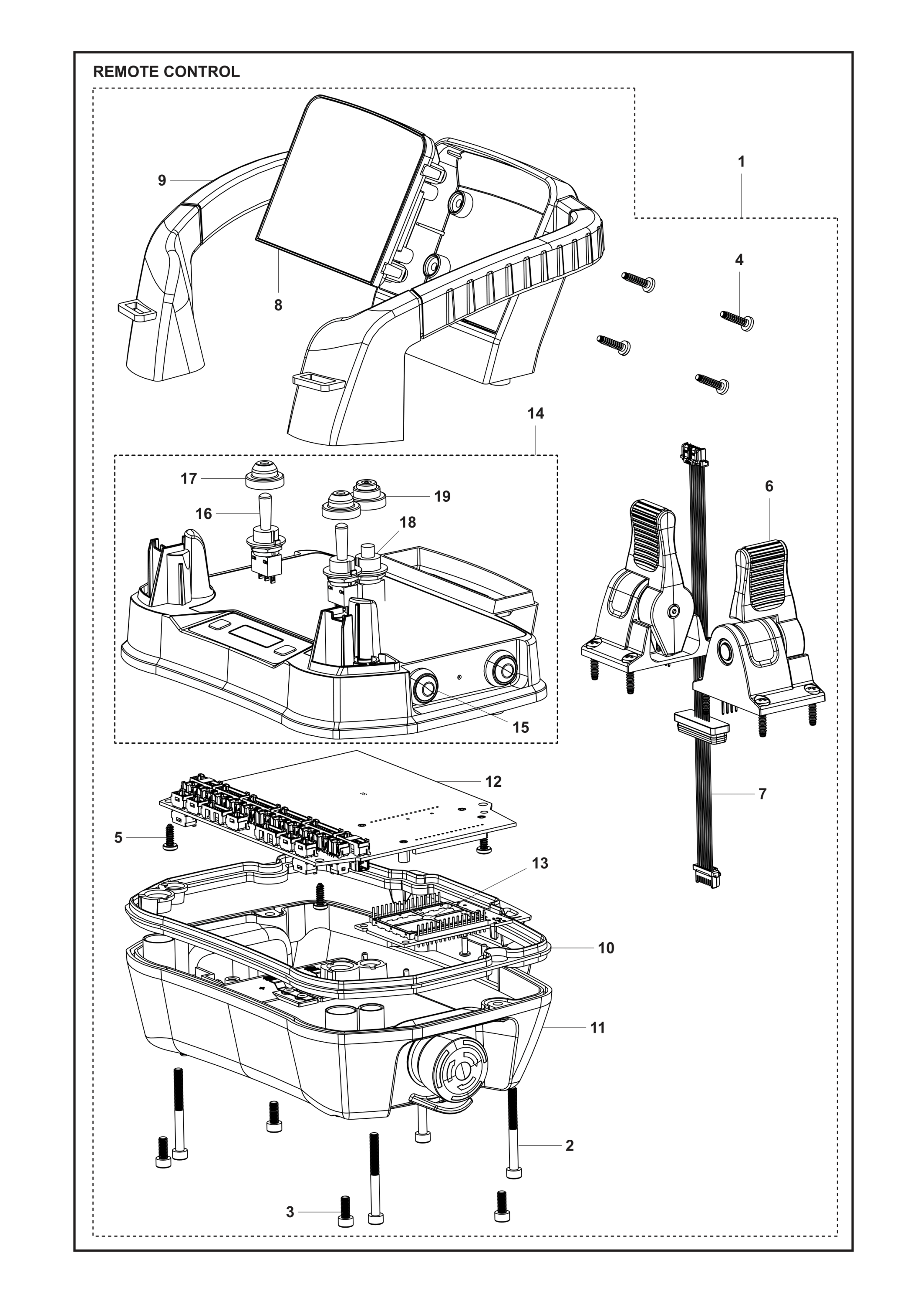

Nr.	Anzahl im Gerät		Artikel
	1		Fernbedienung (536925301) Complete remote control *(For Japan market update of software is required before use. Contact sales company
	4		Screw (547301601) M4 X 40 DIN 912
	4		Screw (547301501) M4 X 10 DIN 912
	4		Schraube (535601001) 3.5 X 16
	4		Schraube (535601401) 3.5 X 10
	2		Schalter (547366701) Linear lever inc screws
	1		Kabel (535601301) Wiring Display-Main logic board
	1		Display (547366801) Inc decal
	1		Einstellhebel (547376301) Protective frame
	1		Dichtung (547211301)
	1		Control Unit Assy (547386001) Bottom section inc stop button, wiring harness battery, Gore tex valve
	1		Printed Circuit Assy (547386201) Main logic board PCBA, including software *(For Japan market update of software is required before use. Contact sales company
	1		Platine Kpl. (535394301) Radio board
	1		Control Unit Assy (547386301) Top section kit
	4		Schalter (547213701) High/low cutting deck, Xtra boost, P-brake
	2		Ring (535336601) Engine, PTO
	2		Ring (547386501) Rubber hood
	1		Knopf (535336201) Remote on/off
	1		Hut (535336301) Rubber hood

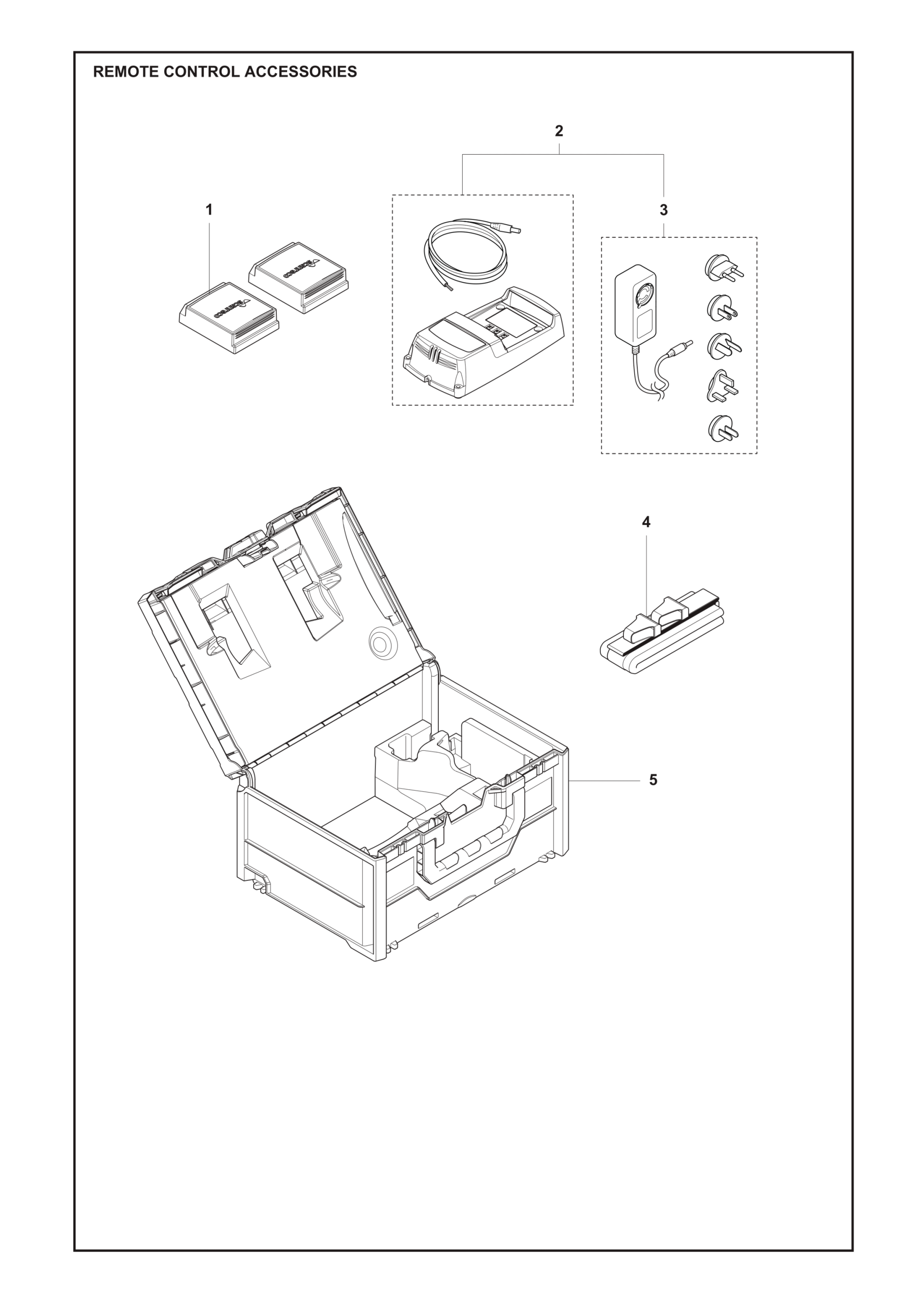

Nr.	Anzahl im Gerät		Artikel
	2		Batterie (536924901) Battery for remote control Ni-Mh
	1		Ladevorrichtung (536925001) Including power cable
	1		Transformer (546366701) Plugs: EU\|USA\|AUSTRALIA\|UK\|CHINA
	1		Spannband (536925101)
	1		Behälter (546032201) For remote control and accessories

Nr.	Anzahl im Gerät		Artikel
	1		Schmiernippel (738881001)
	4		Scheibe (734117201)
	1		Scheibe (597887602)
	5		Sicherungsmutter (732212001) M10
	8		Sicherungsmutter (732211801) M8
	1		Sicherungsmutter (732211401) M5
	3		Sechskantmutter (731232001)
	2		Schraube Ihcsfm (725645901) M8 X 40
	1		Schraube Ihcsfm (725644801) M8 X 14
	2		Schraube Ehhm (725251571) M10 X 120
	1		Schraube Ehhm (725245951) M8 X 40
	4		Schraube Ehhft (725236461) M6 X 10
	1		Scheibe (581765201)
	2		Gelenk (580717601)
	2		Riemenscheibe (577799601)
	1		Feder (577667501)
	1		Scheibe (577667401)
	1		Sicherungsstift (577667301)
	4		Bushing (577400301)
	2		Kurbelwelle (577238401)
	1		Assembly (577041401)
	1		Assembly (577001901)
	1		Haken (504557801)
	1		Bushing (576946401)
	1		Scheibe (576922601)
	1		Führungsplatte (547758001)
	1		Gaffellänk M10x1.5 (506839802)
	2		Mutter (576645706)
	1		Feder (576475101)
	1		Hülse (576351501)
	1		Kettenstop (544934201)
	3		Scheibe (544221601)
	2		Bushing (544003401)
	1		Blech (547980901) Service Bulletin B1250005A-07
	1		Hebel (536614302)
	1		Treibrad (536506201)
	1		Hubhebel (536506101)
	1		Blech (547756201)
	1		Geräterahmen (536438302)
	1		Schraube Rsqm (535423804) M8 X 35
	3		Schraube Rsqm (535423802) M8 X 55
	1		Schraube Rsqm (535423801) M8 X 25
	1		Hülse (506993302)
	1		Rohr (506992001)
	1		Lager (506986101)
	1		Hair Pin Cotter (506966601)
	1		Mutter (506897601)
	2		Collar Screw (506895801)
	1		Halter (576787301)
	1		Nabe (548031301)
	1		Stütze (576959202) Including pos 7, 49, 54
	1		Vinkellänk Din 71802 (506789901)
	2		Schraube Ehhfm (506675403) M10 X 45
	2		Schraube Ehhfm (506675402) M10 X 40
	1		Schraube Ehhfm (506570103) M8 X 16
	1		Gelenk (506554701)
	1		Kette (506554612)
	1		Zugfeder (506535603)
	2		Feder (505420901)
	1		Feder (547783801)
	1		Einstellhebel Kpl. (504622101)

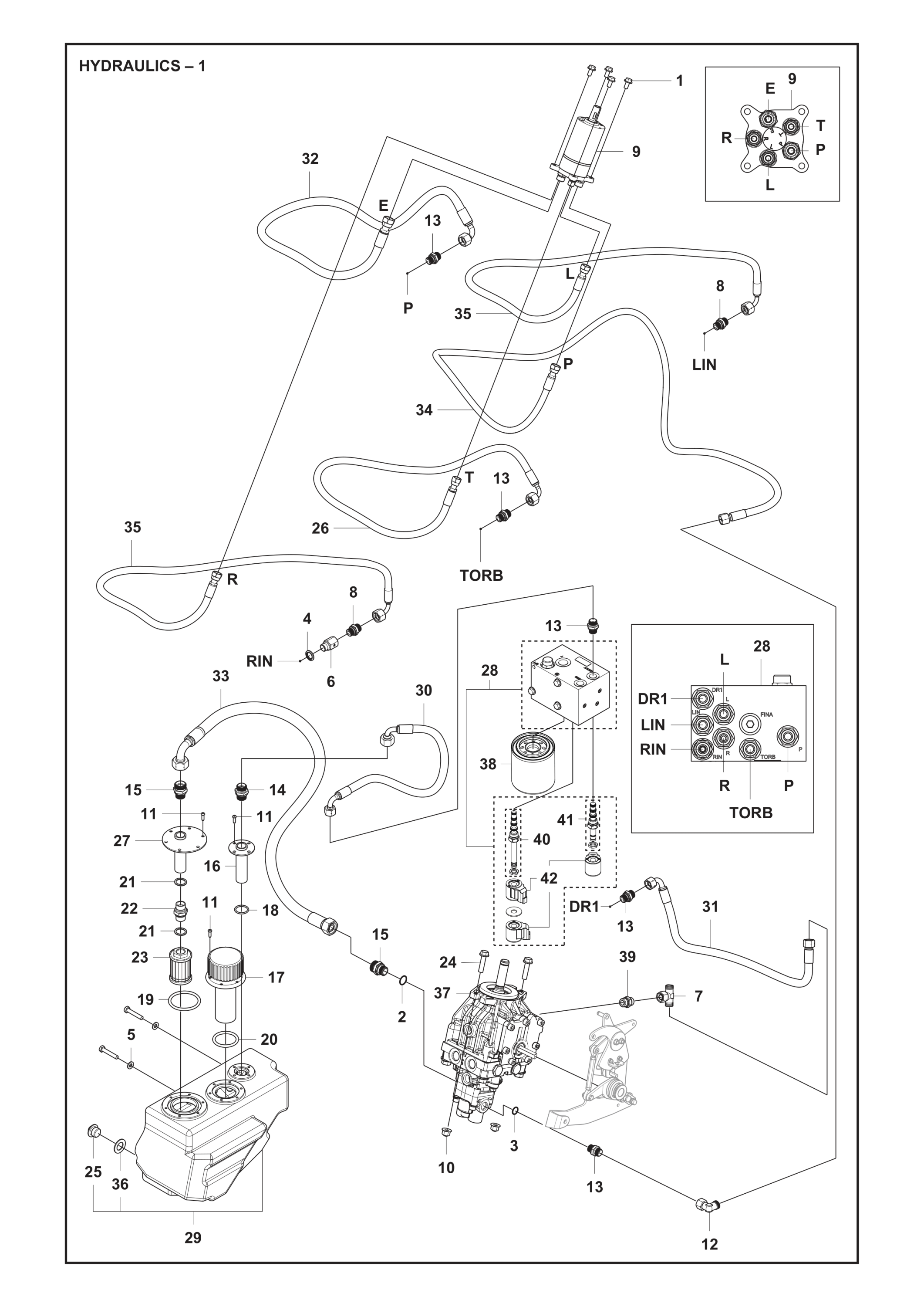

Nr.	Anzahl im Gerät		Artikel
	1		Schraube Ehhfm (506570103) M8 X 16
	1		O-ring (740421700)
	1		O-ring (740421300)
	1		Scheibe (535437203)
	2		Scheibe (734116401)
	1		Kontaktstück (598818301)
	1		Anschluss (597948501)
	2		Kontaktstück (575881302)
	1		Servolenkung (589651201)
	2		Nut Flange (576645705) M10
	1		Schraube Itxpant (502435301) T50 X 16
	1		Kontaktstück (575881503)
	6		Kontaktstück (575881304)
	3		Kontaktstück (575881303)
	2		Kontaktstück (575881301)
	1		Rohr (575870902)
	1		Tankdeckel (544176401)
	1		O-ring (544046506)
	1		O-ring (544046505)
	1		O-ring (544046503)
	2		Dichtung (544010001)
	1		Rohrkupplung (544009701)
	1		Ölfilter (544001901) Pump suction
	2		Schraube Ehhfm (506675402) M10 X 40
	1		Öleinfüllstutzen (522471201)
	1		Hydraulikschlauch (537492801)
	1		Rohr Kpl. (537473501)
	1		Zwischenstück (536690301) Including POS 40,41,42
	1		Hydrauliktank Kpl. (536598801)
	1		Hydraulikschlauch (536475301)
	1		Hydraulikschlauch (536475201)
	1		Hydraulikschlauch (536474901)
	1		Hydraulikschlauch (536474501)
	1		Hydraulikschlauch (536474401)
	2		Hydraulikschlauch (546306301)
	2		Scheibe (522471301)
	1		Hydraulikpumpe (575886901)
	1		Filter (546157401) Hydraulic filter 12 bar
	1		Kontaktstück (575881402)
	1		Ventil (548009801)
	1		Ventil (548009901)
	3		Ventil (548013101)

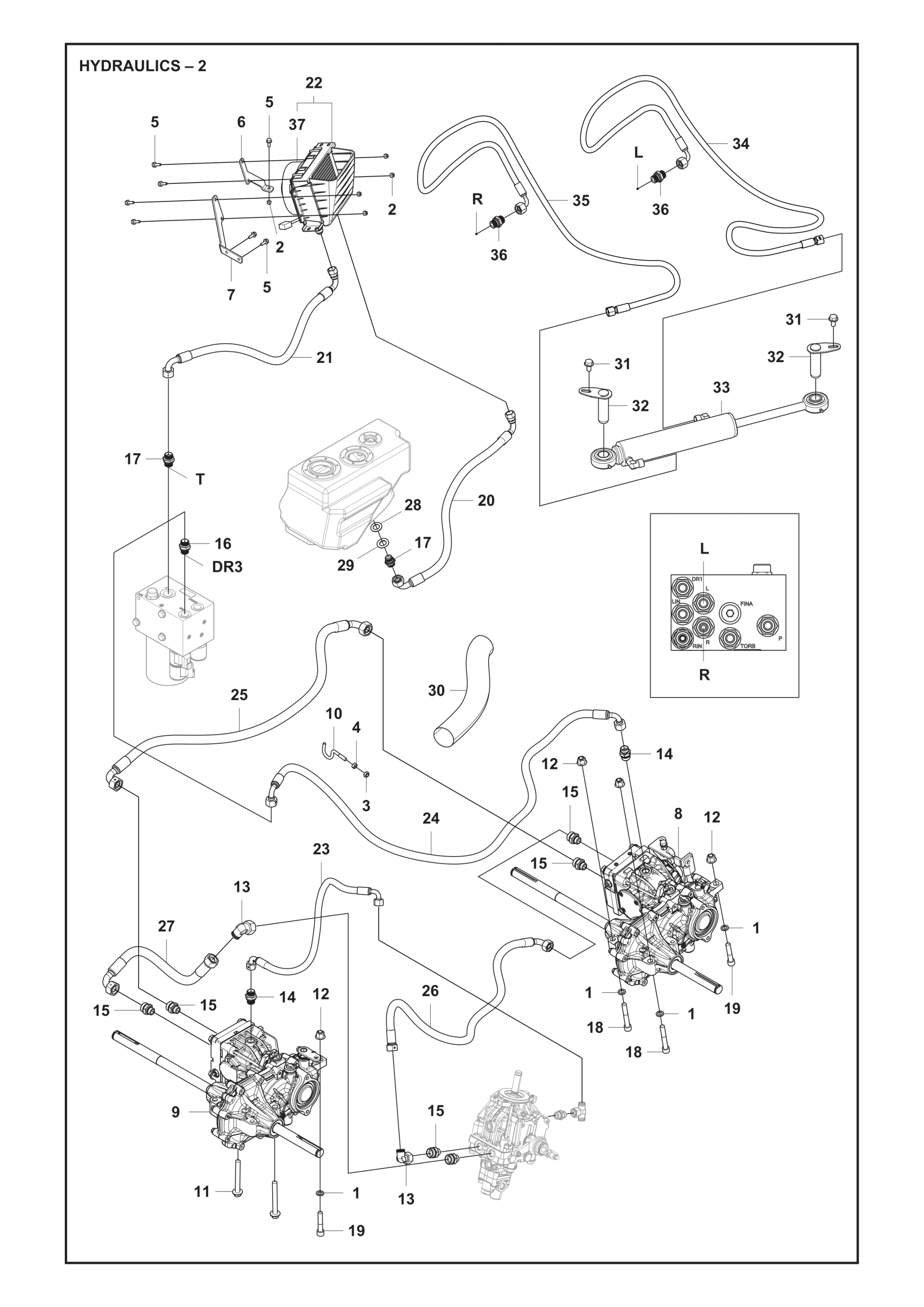

Nr.	Anzahl im Gerät		Artikel
	4		Scheibe (734117771)
	5		Sicherungsmutter (732211601) M6
	1		Sicherungsmutter (732211801) M8
	1		Sechskantmutter (731231801) M8
	7		Schraube Ehhm (725236871) M6 X 16
	1		Halter (593366401)
	1		Halter (593366301)
	1		Getriebe (577394901) Rear
	1		Getriebe (546867601) Front
	1		Werkzeughalter (577357701)
	2		Schraube Ehhfm (576654810) M12 X 100
	4		Mutter (576645706) M12
	2		Kontaktstück (575881502)
	2		Kontaktstück (575881402)
	6		Kontaktstück (575881401)
	6		Kontaktstück (575881304)
	3		Kontaktstück (575881303)
	2		Schraube Ihscm (544256303) M12 X 80
	2		Schraube Ihscm (544256301) M12 X 60
	1		Hydraulikschlauch (537493001)
	1		Hydraulikschlauch (537492901)
	1		Ölkühler (536758201) Assy
	1		Hydraulikschlauch (536475101)
	1		Hydraulikschlauch (536475001)
	1		Hydraulikschlauch (536474801)
	1		Hydraulikschlauch (536474701)
	1		Hydraulikschlauch (536474601)
	2		Scheibe (522471301)
	1		Scheibe (506775701)
	1		Schlauchschutz (505453801)
	9		Schraube Ehhfm (506570103) M8 X 16
	2		Kurbelwelle (576286401)
	1		Hydraulikzylinder (595319601) Steering cylinder
	1		Hydraulikschlauch (546306401)
	1		Hydraulikschlauch (546306201)
	2		Kontaktstück (575881302)
	1		Fan (504629301)

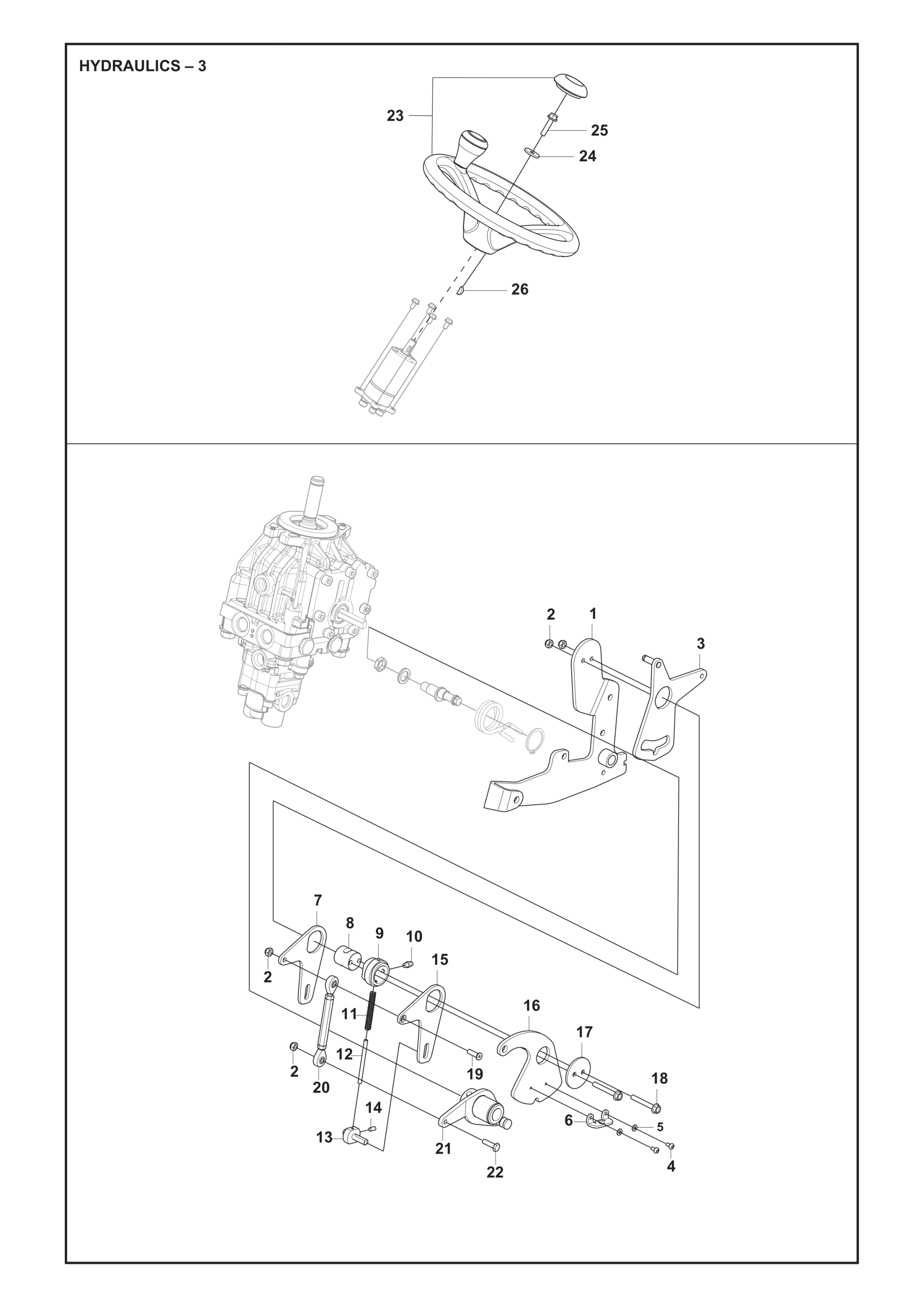

Nr.	Anzahl im Gerät		Artikel
	1		Halter (546086401)
	4		Sicherungsmutter (732211601) M6
	1		Blech (546157501)
	2		Schraube (522635601) M4 X 8
	2		Scheibe (734113601)
	1		Halter (546087501) Sensor
	1		Arm (537581001) Speed control
	1		Nabe (537581501)
	1		Nabe (537581601)
	1		Schmiernippel (738881001) M6
	1		Feder (537581801)
	1		Führungsstift (546008501)
	1		Führungsstift (537581701)
	1		Schraube (546205501) M5 X 10
	1		Arm (537581002)
	1		Arm (537581301)
	1		Platte (537581401)
	2		Schraube Ehhfm (535475245) M6 X 45
	1		Schraube (544841701) M6 X 20
	1		Stange (546087301)
	1		Gasgriff Kpl. (546086901)
	1		Schraube Ehhm (725237071) M6 X 20
	1		Lenkrad (544291401)
	1		Scheibe (544221601)
	1		Schraube Ehhfm (506570106) M8 X 35
	1		Scheibenfeder (735881200)

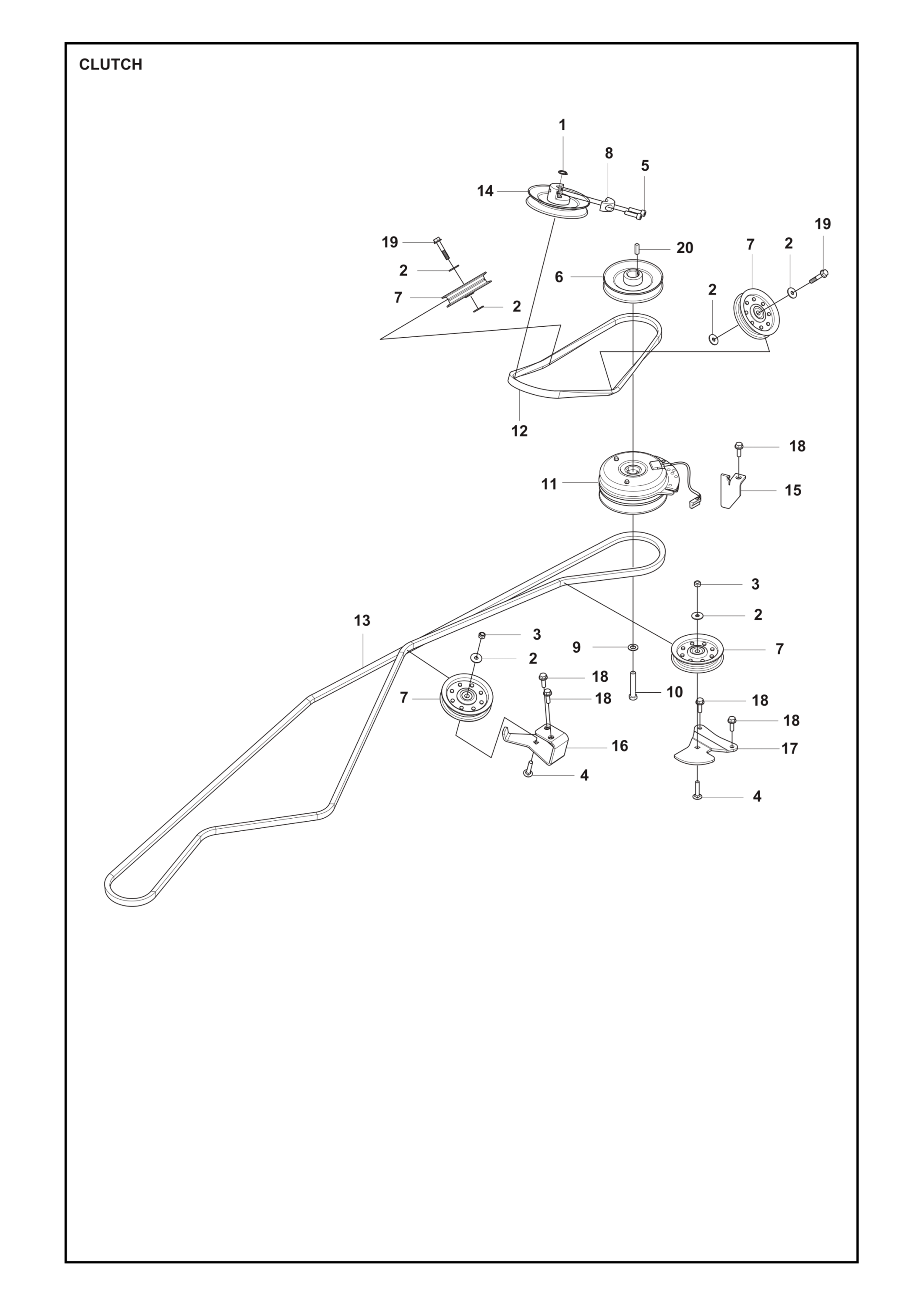

Nr.	Anzahl im Gerät		Artikel
	1		Sicherungsring (735311900)
	6		Scheibe (734116441)
	2		Sicherungsmutter (732211801) M8
	2		Schraube (727645951) M8 X 40
	2		Schraube Ihscm (725545501) M8 X 30
	1		Riemenscheibe Kpl. (587183001)
	4		Riemenscheibe (577799601)
	1		Klemme (577574301)
	1		Scheibe (577092801)
	1		Schraube (577077101) 7/16-20 UNF
	1		Kupplung (577065501)
	1		Riemen (589538801) Pump belt
	1		Riemen (589534501) Clutch to cutting deck or other accessories
	1		Riemenscheibe (577002601)
	1		Halter (536603801)
	1		Halter (536441101)
	1		Halter (536440901)
	5		Schraube Ehhfm (506570105) M8 X 25
	2		Schraube Ehhfm (506570101) M8 X 45
	1		Keil (506555903)

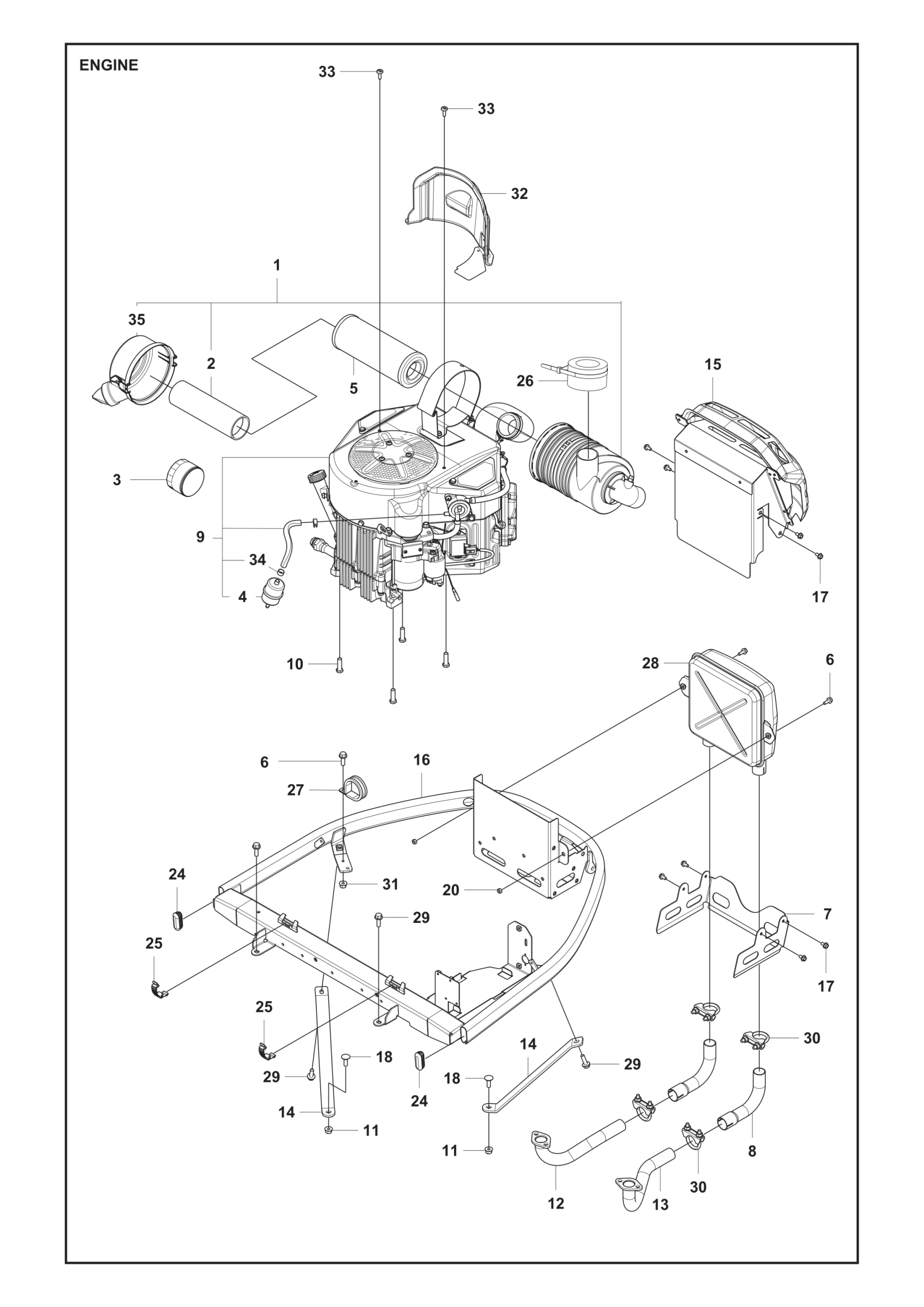

Nr.	Anzahl im Gerät		Artikel
	1		Luftfilter Kpl. (582092801) Air filter assy
	1		Vorfilter (585408002)
	1		Ölfilter (578159201)
	1		Kraftstofffilter (595927301)
	1		Luftfilter (585408001)
	3		Schraube (585980601) M6 X 16
	1		Hitzeschutz (593590101)
	2		Abgasleitung (590754601)
	1		Motor (590753101) Complete engine
	4		Schraube (577094801) 3/8-16UNC X 1.25
	2		Mutter (576645704) M8
	1		Zwischenstück (536459402) Right
	1		Zwischenstück (536459401) Left
	2		Stütze (536457501)
	1		Hitzeschutz (536440601)
	1		Fangbügel (536434202)
	8		Schraube Ehhfm (535475212) M6 X 12
	2		Schraube Rsqm (535423801) M8 X 25
	1		Sechskantmutter (731231601) M6
	2		Stopfen (504643601)
	2		Schnappverschluss (588462803)
	1		Dichtung (546056301) Without strap
	1		Schlauchschelle (574531202)
	1		Schalldämpfer Kpl. (529918701)
	4		Schraube Ehhfm (506570105) M8 X 25
	1		Klemmen Kpl. (501152201)
	1		Mutter (576645703) M6
	1		Luftleitblech (538961801)
	2		Schraube (574856202) M6 X 21
	2		Hose Brace (535469701)
	1		Luftfilter (579156501)

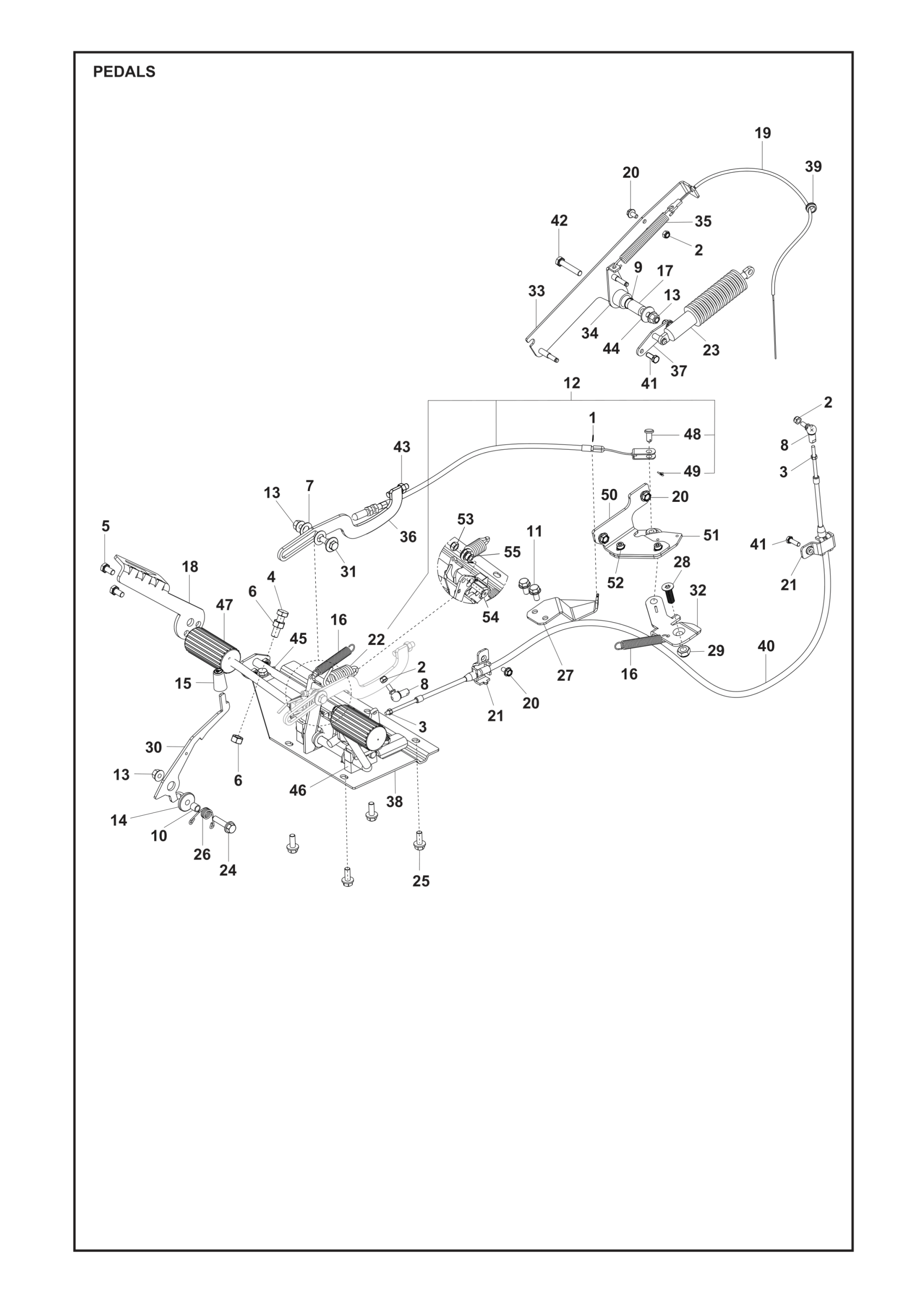

Nr.	Anzahl im Gerät		Artikel
	1		Federring (735310920)
	3		Sicherungsmutter (732211601) M6
	2		Sechskantmutter (731231401) M5
	1		Schraube (725249751) M10 X 35
	2		Schraube (725244951) M8 X 16
	2		Sechskantmutter (731232001) M10
	2		Federscheibe (506839401)
	2		Kugelgelenk (578776801)
	1		Bushing (506986103)
	1		Hülse (577222101)
	2		Schraube Ehhfm (506570103) M8 X 16
	1		Bremsleitung (546414201) Brake wire kit
	3		Mutter (576645704) M8
	1		Scheibe (584288604)
	1		Drucktaste (544367001)
	2		Zugfeder (544133601)
	1		Rohr (506992001)
	1		Rückwärtspedal (536704601)
	1		Kabel (537581901) Speed control
	3		Schraube Ehhfm (535475212) M6 X 12
	2		Halter (522430801)
	1		Bremsfeder (506946301)
	1		Dämpfer (506938301)
	1		Schraube (725245751) M8 X 35
	4		Schraube Ehhfm (506570104) M8 X 20
	1		Feder (504639001)
	1		Halter (538942901)
	1		Schraube Itxcsfm (587961902) M10 TORX
	1		Sicherungsmutter (732212001) M10
	1		Sperrhebel (538643901)
	1		Schraube (544362401) M8 X 23.5
	1		Halter (546326001)
	1		Halter (546087801)
	1		Gelenk (546088401)
	1		Feder (546088801)
	1		Stange (546089601) P-Brake
	1		Halter (546122601)
	1		Pedalplatte Kpl. (546130601) Including pos 45, 46, 47
	1		Dichtscheibe (546131401)
	1		Regulierung (582152004) Transmission
	3		Schraube Ehhm (725236871) M6 X 16
	1		Schraube Ehhm (725246351) M8 X 60
	1		Sechskantmutter (731231801) M8
	1		Scheibe (734116441)
	5		Lagerblock (506954101) Single
	4		Lagerblock (506506501) Double
	2		Pedalgummi (536685701) Pedal rubber
	1		Gabelkopf Stift (721839901)
	1		Spannhülse (721615201)
	1		Halter (547456001) Including micro switch
	1		Blech (547455901)
	3		Schraube Ihscfm (503200305) M5 X 8
	1		Sicherungsmutter (732211801) M8
	1		SCHRAUBE IHCSFM (725645501) M8x30
	1		BUSHING (547721001) Bushing brake spring

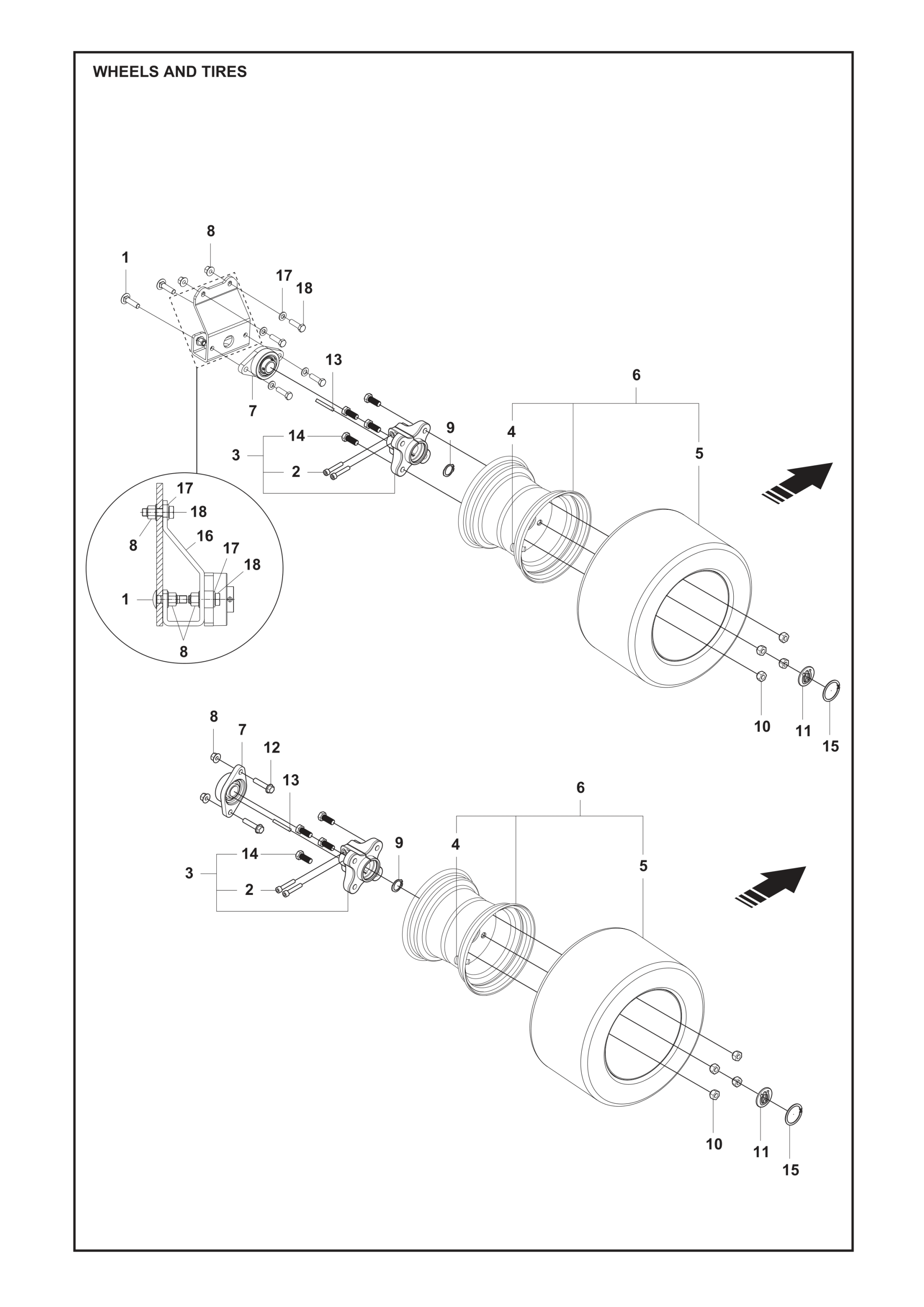

Nr.	Anzahl im Gerät		Artikel
	4		Schraube (727649951) M10 X 40
	8		Schraube (725546001) M8 X 45
	4		Nabe Kpl. (585046801)
	4		Ventil Kpl. (506574301)
	4		Reifen (546034001)
	4		Rad Kpl. (546033901) Complete tire with rim and valve
	4		Lagerteil (577087301)
	16		Nut Flange (576645705) M10
	4		Sicherungsring (574458801)
	16		Radmutter (506865001) M12 X 1,5
	4		Deckscheibe (577591501)
	4		Schraube Ehhfm (506675403) M10 X 45
	4		Keil (506555901)
	16		Schraube Ehhm (586937401) M12 X 1,5 X 30
	4		Sicherungsring (735314110)
	2		Halter (547055902)
	8		Scheibe (734117201) ISO 7089
	8		Schraube (725249751) M10 X 35

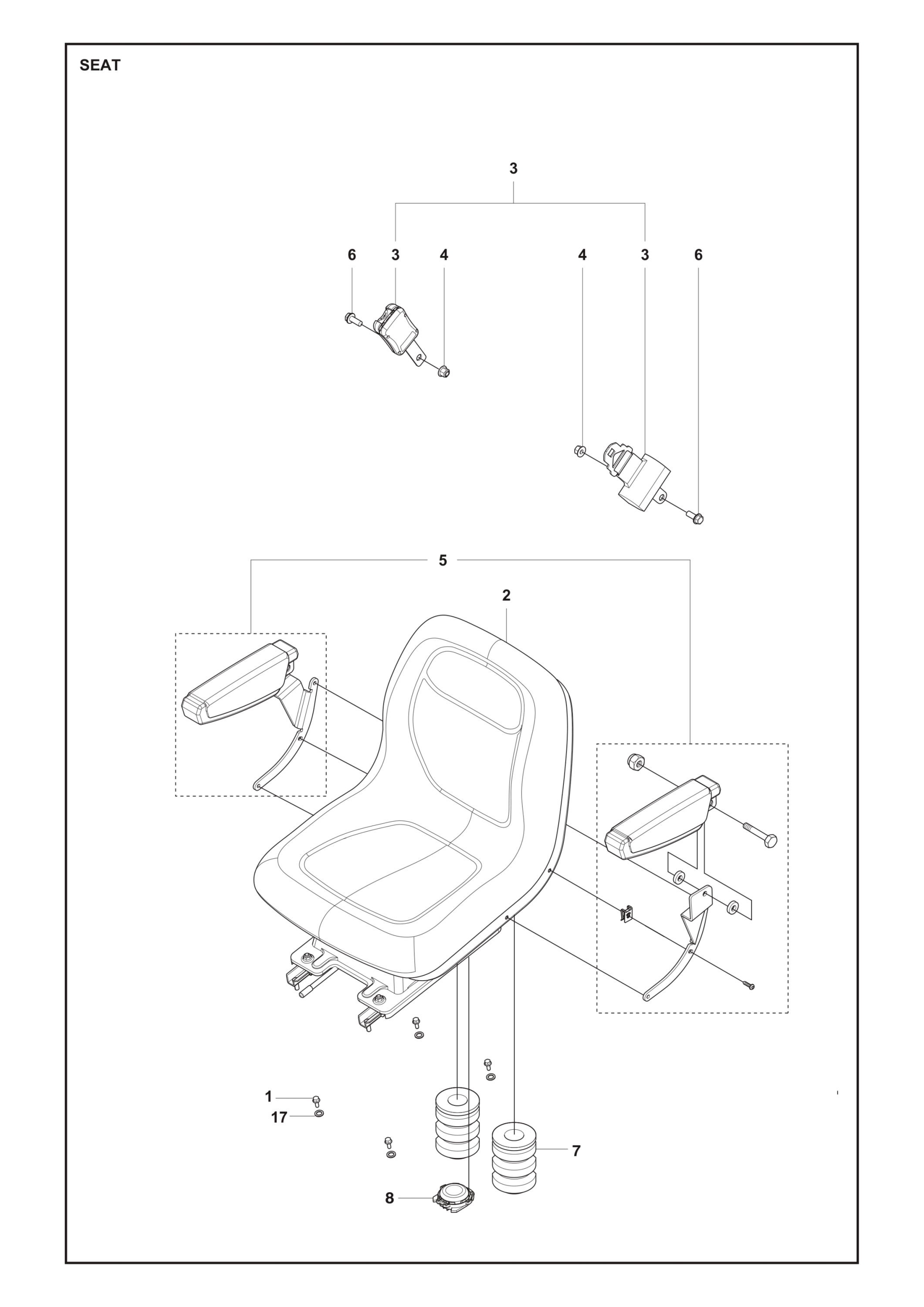

Nr.	Anzahl im Gerät		Artikel
	4		Schraube Ehhft (725236861) M6 X 16
	1		Sitz Kpl. (591352601) Including pos 2
	1		Sicherheitsgurt (576783401) Belt assy
	2		Nut Flange (576645705) M10
	1		Armlehne Für Premiumsitz (525406501)
	2		Schraube Ehhfm (506675401) M10 X 25
	2		Dämpfer (593879301)
	1		Schalter (593879201) Seat switch
	4		Scheibe (734115201)

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Service Kit (534976002) Maintenance kit with engine oil filter, fuel filter, hydraulic oil filter - First 50h
	Vorfilter (585408002) AIR FILTER For P524
	Ölfilter (544001901) Hydraulic filter
	Kraftstofffilter (595927301) Kraftstofffilter
	Service Kit (534976102) Maintenance kit with engine oil filter, air filter, fuel filter, hydraulic oil filter - Every 200h
	Luftfilter (585408001) Kawasaki engines air filter
	Filter (546157401) FILTER HYDRAULIC 12 bar
	Ölfilter (578159201) Ölfilter für P524 Kaw: 49065-7007
	Service Kit (534976202) Maintenance kit with pre air filter, spark plug, clutch belt and hydraulic pump belt - Every 400h
	Tankdeckel (584248702) FUEL CAP Assy, Grey , Husqvarna Brand
	Riemen (589534501) Clutch belt, 3708mm
	Zündkerze (596421001) Spark plug HQT-11
	Riemen (589538801) BELT SPARE PART, KIT Belt art.no. 577003101, Ld=1155mm
	Batterie (547853701) Battery 12V 28Ah

Zubehör

	Artikel beschreibung
	Husqvarna Mähdeck Combi 122 (970626301) Combi 122 - ARCM5122v1
	Husqvarna Mähdeck R137x (970727201) Mähdeck R137X
	Husqvarna Mähdeck Combi 122x (970727101) Mähdeck Combi 122X
	Husqvarna Mähdeck Combi 112 (970626201) Combi 112 - ARCM5112v1
	Husqvarna Mähdeck R137 (970612001) Mähdeck R137 für P524X EFI
	Husqvarna Schlegelmäher Für P524x (536900001) Schlegelmäher P524X
	Husqvarna Mähdeck Combi 112x (970727001) Mähdeck Combi 112X
	Steckdosen-kit Vorne (537635902) ATTACHMENT KIT
	Husqvarna Gummischürfleiste (531007134) Gummileiste 125 cm
	Husqvarna Schlegelmäher Mit Hammerschlegeln (547121502) Schlegelmäher mit Hammerschlegel
	Husqvarna Anbaurechen (536903102) ARRK5125Xv3
	Husqvarna V-schneeschild Für P524x (536902702) für P524X
	Husqvarna Rider Adapterplatte Für Akku Boxen (547041301) Rider Adapterplatte für Akku Boxen
	Husqvarna Kehrbürste Für P524x (536902602) Kehrbürste für P 524X
	Kupplungs-kit (536960401) P 524X
	Batterieladegerät (580355201) Akku Ladegerät MXS 5.0 CTEK MXS 12V/5A 5.0 EU
	Husqvarna Schlegelmäher Mit Y-messern (547121501) Flail mower - ARFM5100v3
	Husqvarna Handgriff (538941901) HANDGRIFF Handle Kit P524X
	Husqvarna Gepäckträger (594988301) Gepäckträger - passend für Rider der 400er Serie
	Husqvarna Schotterharke (587932001) Schotterharke
	Grammer Primo M Sitz (538941801) Grammer Primo M seat
	Husqvarna V-schneeschild Für P524x (536902701) V-Schneepflug P 524X
	Husqvarna Anhängerkupplung P 500d/dx (529807501) Anhängerkupplung P500D/DX
	Halterung Anhängerkupplung (538828601) HAKEN Baseplate for Trailer hook kit, P 500D
	Husqvarna Schneefräse Für P524x (536903002) Snow thrower - ARST5100Xv2
	Husqvarna Streuwagen Profi Für P524x (536903301) Streuwagen Profi für P524X
	Batterieladegerät Bc 0.8 (579450101) Batterieladegerät BC 0.8
	Husqvarna Schneeschild Für P 524x (536900201) Schneeräumschild P 524X
	Verlängerungskabel (547227801) KABEL Extension cable kit for P524X
	Husqvarna Schutzplatte-set Für P524x Serie (548762501) PROTECTION PLATE
	Armlehnenkit (965896801) Armlehne rechts
	Laderampen (505699045) 2000 mm / 260 mm
	Husqvarna Schneefräse Für P524x (536903001) Schneefräse für P524X
	Anhängerkupplung-kit Für P500 (538828701) HAKEN Hook for Trailer hook kit, P 500D
	Steckdosen-kit Hinten (537636001) P 524X

Dokumente

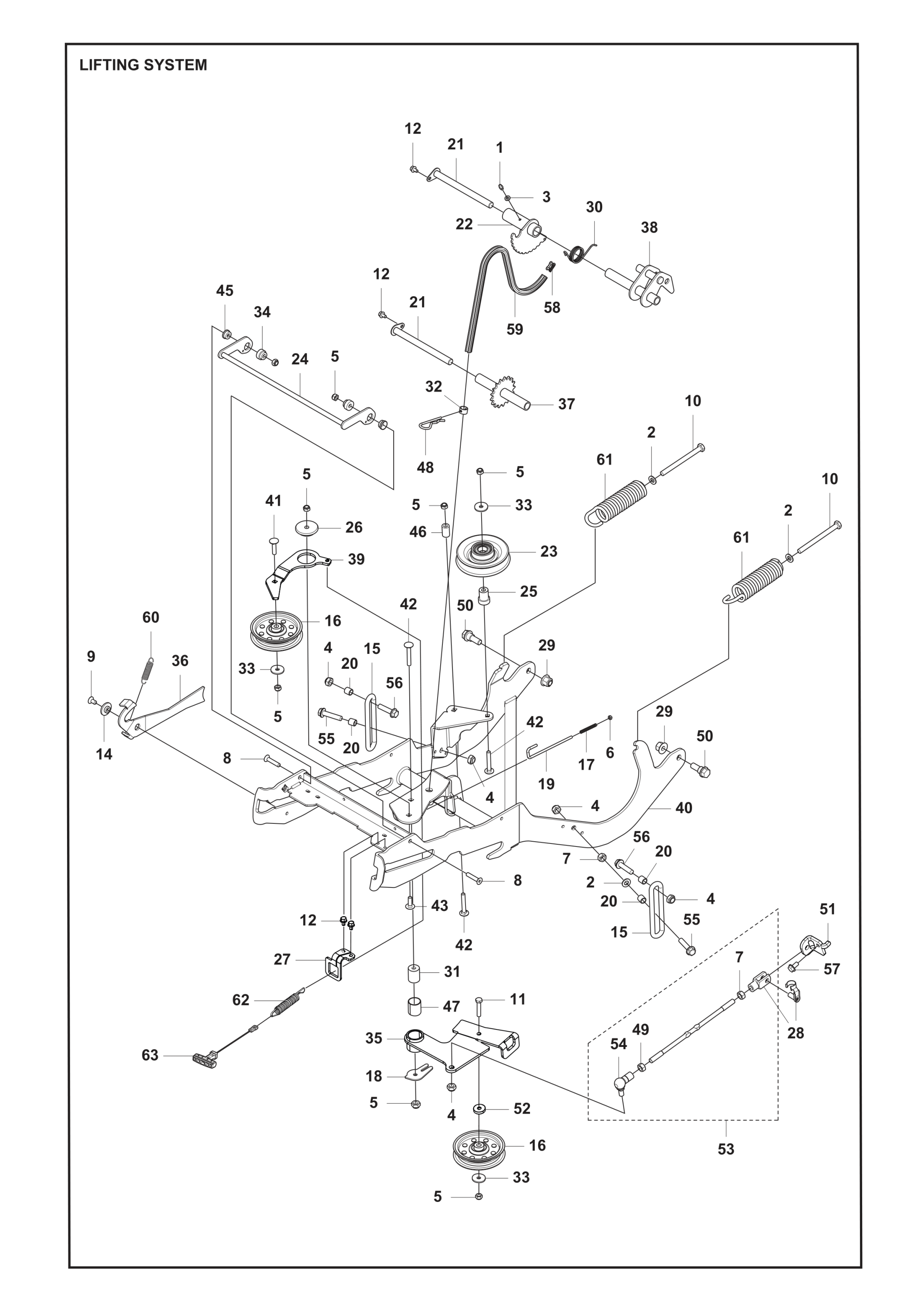

Für Husqvarna P 524XR EFI stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.

Bedienungsanleitungen

Bedienungsanleitung (PDF) für Husqvarna Frontmäher P 524XR EFI – Inbetriebnahme, Einstellungen, Wartung und Sicherheit.

P 524XR EFI 2025 de

P 524XR EFI 2024

Wählen Sie die passende Version nach Modelljahr oder Produktnummer; Inhalte können je nach Variante abweichen.

Benötigen Sie Ersatzteile?

Finden Sie mit unserem Husqvarna Teilefinder schnell und unkompliziert das passende Ersatzteil für Ihr Husqvarna Gerät. Durchstöbern Sie die Explosionszeichnungen Ihres Modells und bestellen Sie die benötigten Komponenten mühelos.

Zum Ersatzteilkatalog
