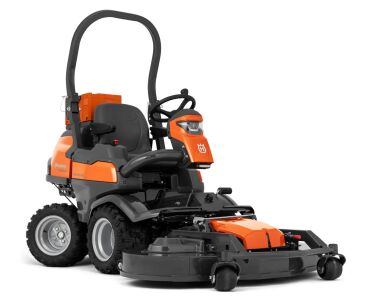

Husqvarna P 524XR EFI | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell P 524XR EFI von Husqvarna. Weitere Informationen findest Du in den zugehörigen Dokumenten und Anleitungen.

Ersatzteilkatalog für P 524XR EFI

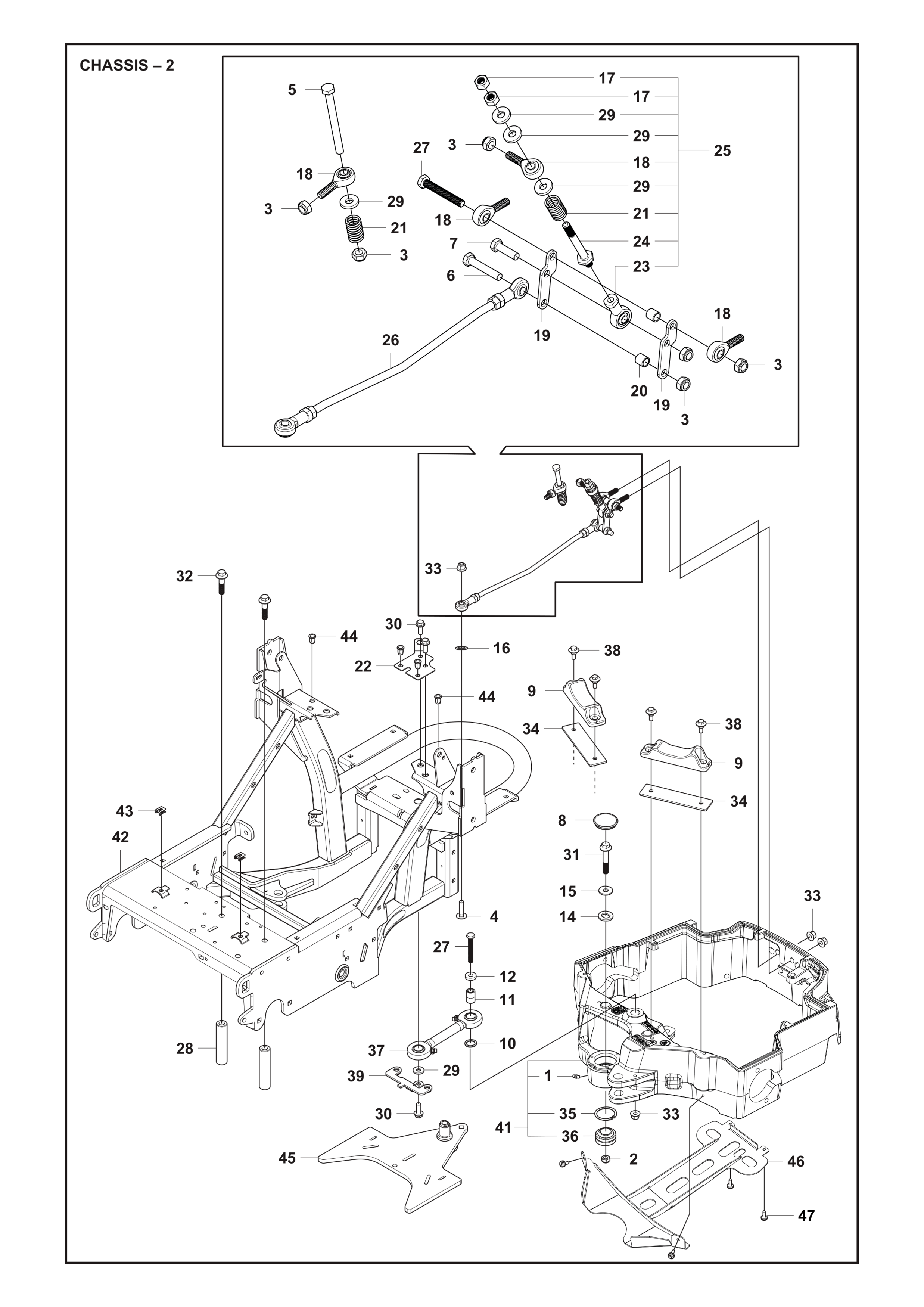

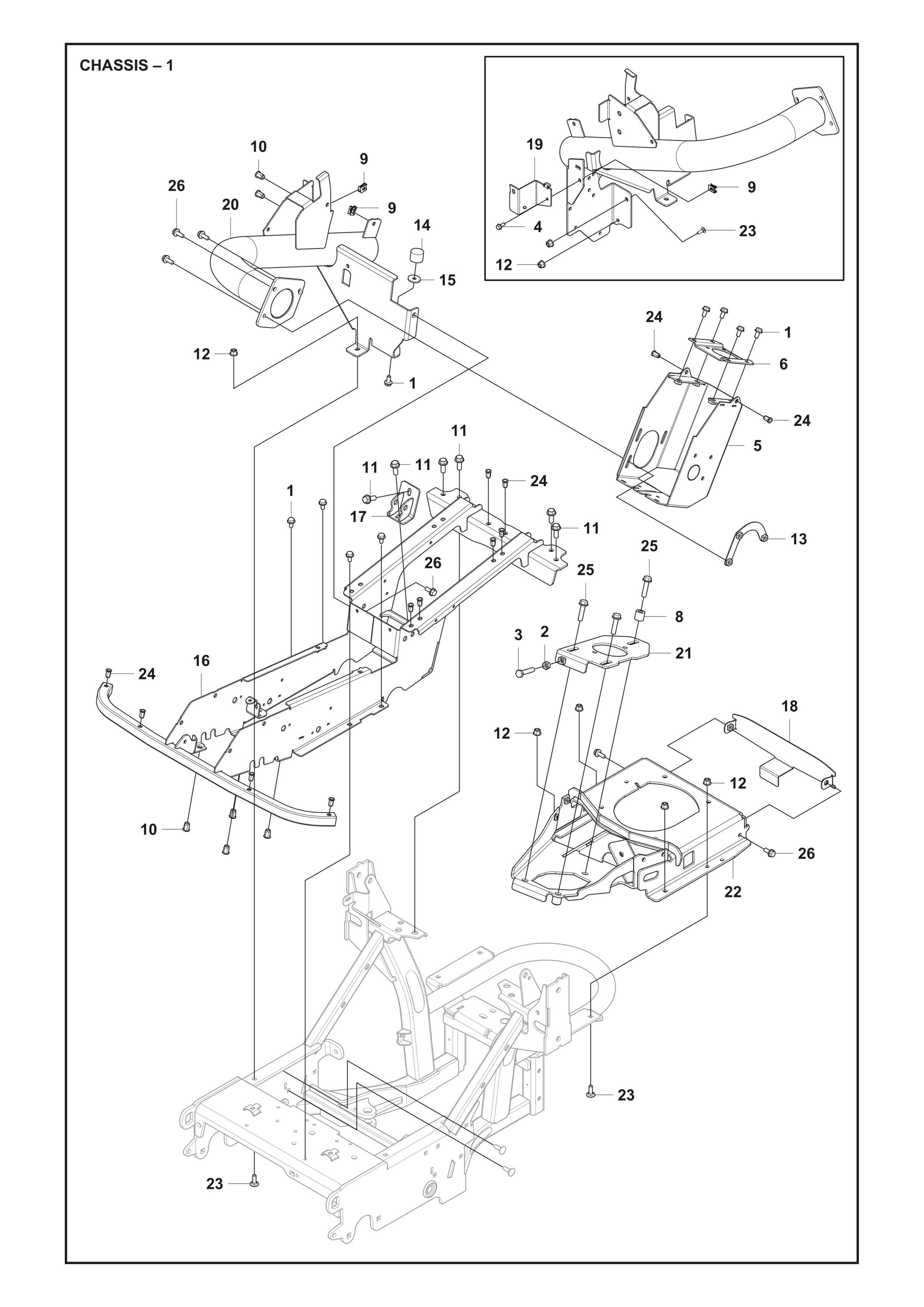

Nr.	Anzahl im Gerät		Artikel
	11		Schraube M8x16 (506570103) M8 X 16
	1		Sechskantmutter M10 (731232001) M10
	2		Sechskantschraube M10x55 (725250271) M10 X 55
	1		Schraube M6x16 (725236861) M6 X 16
	1		Halter Lenksäule (599584101)
	1		Halterplatte Lenkeinheit (597496001)
	1		Hülse Führungsrolle (577761401)
	12		Federmutter M6 (535429101) M6 SPRING
	8		Blindnietmutter M8x16.5 (506916201) M8
	5		Schraube M10x25 mit Sicherung (506675401) M10 X 25
	7		Flansch-Sicherungsmutter M8 (576645704) M8
	1		Blech Lenksäulenverstellung (576444301)
	1		Vibrationsdämpfer (544252102)
	1		Scheibe 8.4x29x3 (544221601)
	1		Rahmen Pedal- und Sitzbereich (536351101)
	1		Halter Aktuator (536580801)
	1		Schutz Kupplung (536565701)
	1		Halter Bedienfeldabdeckung (536467801)
	1		Lenksäulenrohr grau (536461401)
	1		Halterplatte (536372501)
	1		Halter-Baugruppe Chassis (536255701)
	7		Schraube M8x25 (535423801) M8 X 25
	8		Blindnietmutter M6x16.5 (506916204) M6 X 16.5
	3		Schraube M10x40 (506675402) M10 X 40
	7		Schraube M8x20 (506570104) M8 X 20

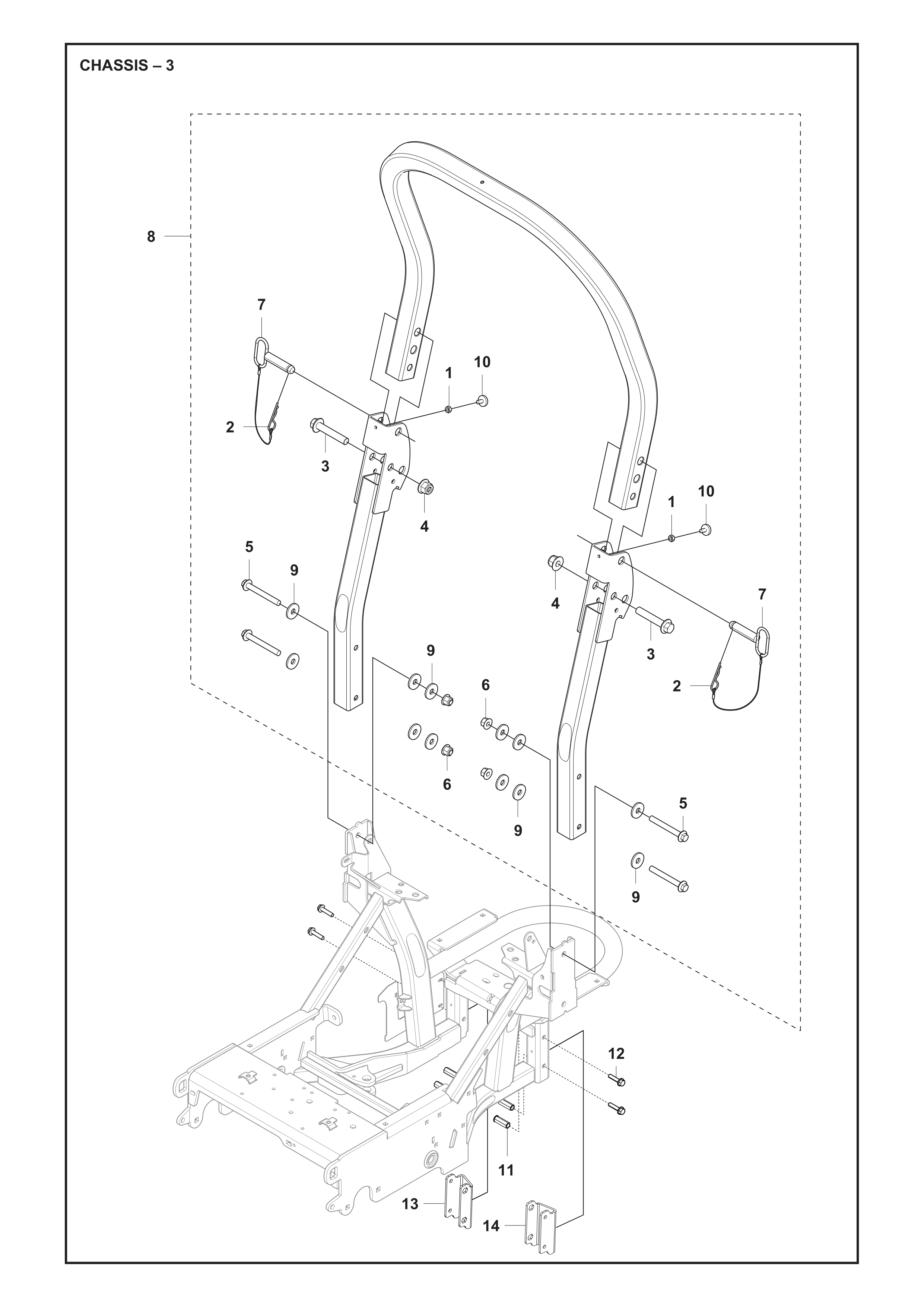

Nr.	Anzahl im Gerät		Artikel
	4		Sechskantmutter M8 (731231801) M8
	2		Federstecker Größe 3 (721680251)
	2		Flanschschraube M16x90 (581249401) M16 X 90
	2		Flansch-Sicherungsmutter M16 (577411901) M16 LOCK
	4		Flanschschraube M12x100 (576654810) M12 X 100
	4		Flansch-Sicherungsmutter M12 (576645706) M12
	2		Bolzen Überrollbügel (574388002)
	1		Überrollbügel (548294201)
	12		Scheibe (535429201)
	4		Vibrationsdämpfer (501976601)
	4		Sechskant-Klemmmutter M8 (576434201) M8
	4		Schraube M8x35 (506570106) M8 X 35
	1		Kontaktblech Lenkanschlag rechts (547418102) Right
	1		Kontaktblech Lenkanschlag rechts (547418102) Right
	1		Kontaktblech Lenkanschlag links (547418101) Left
	1		Kontaktblech Lenkanschlag links (547418101) Left

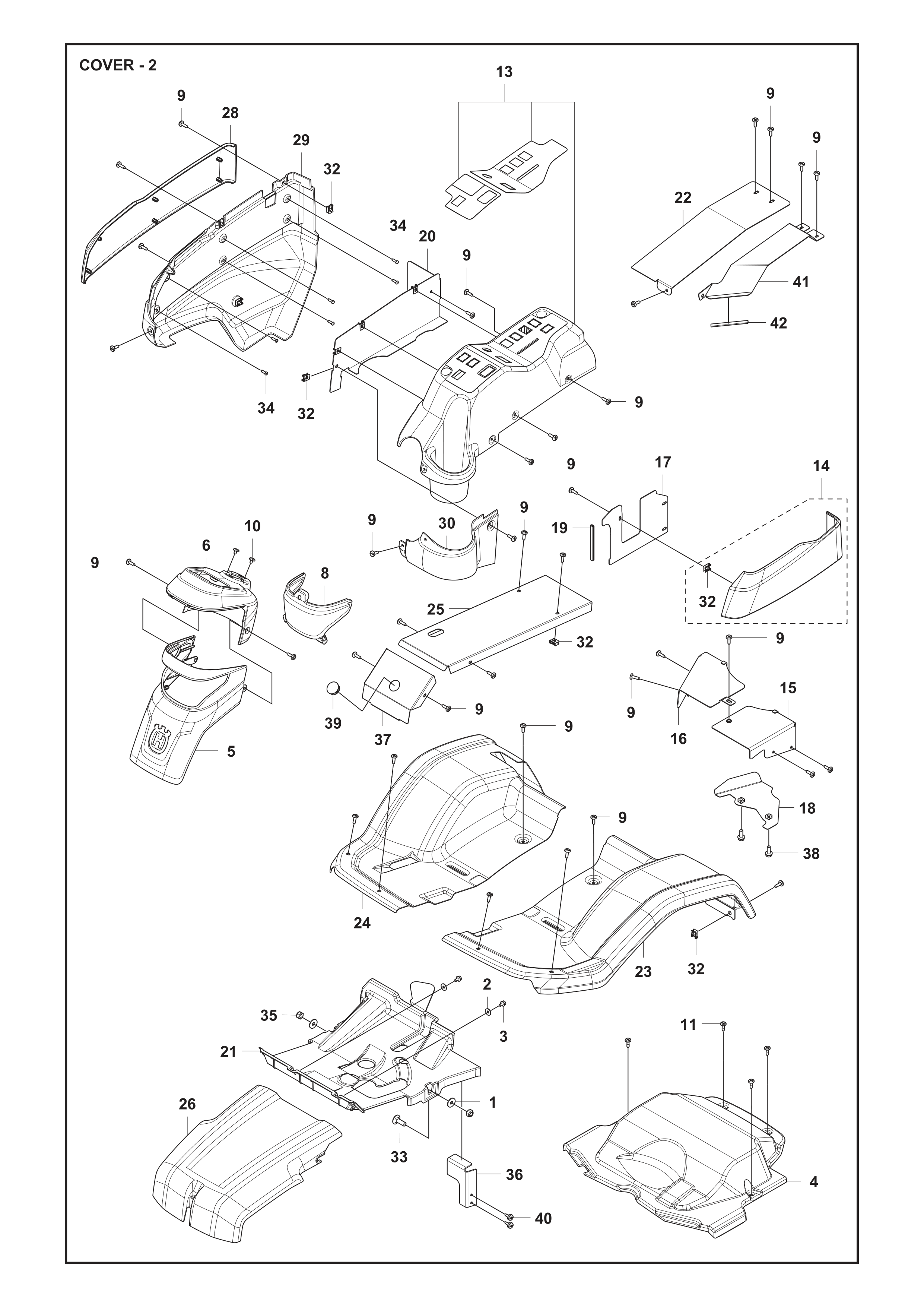

Nr.	Anzahl im Gerät		Artikel
	2		Scheibe 13x20x2mm (734117771)
	6		Sicherungsmutter M8 (732211801) M8
	4		Schraube Typ F ST4.2x9.5 (729577401)
	4		Schraube M8x25 (725645301) M8 X 25
	4		Zylinderschraube M8x12 (725544701) M8 X 12
	8		Niete 4x15.7 (722795402)
	1		Befestigungsplatte Systainer (546935001)
	1		Luftleitblech Motor (593646005)
	1		Seitenabdeckung Motorhaube rechts (536440301) Right
	1		Seitenabdeckung Motorhaube links (536440201) Left
	4		Mutterplatte M8 Schienen (590906701)
	1		Hauptabdeckung Motorhaube (589499402)
	1		Motorhaube oben (589499301)
	1		Motorhaube (536648703) Assy
	1		Scharnier Motorhaube rechts (536648502) Right
	1		Scharnier Motorhaube links (536648501) Left
	2		Federscheibe 12.2x23x1.0 (506839401)
	2		Bundschraube M8x23 (506597401) M8 X 23
	1		Dichtung Luftleitblech (504629501)
	1		Schraube T50x16 (502435301) T50 X 16
	4		Unterlegscheibe 8.4x17x1mm (295700601) 8,4x17x1

Nr.	Anzahl im Gerät		Artikel
	2		Scheibe 8.4/25x2mm (734116441)
	2		Scheibe 26x6.5x1.6mm (734115441)
	2		Schraube M6x16 (725236861) M6 X 16
	1		Abdeckung Hinterachse (598025701) Hinterachse
	1		Lenksäulenabdeckung vorne (597269001) vorne, Lenksäule, Scheinwerfer
	1		Lenksäulenabdeckung oben (597268801) oben, Lenksäule, Display
	1		Scheinwerferglas Lenksäule (589495701) Lenksäule
	41		Vollgewindeschraube M6 mit Scheibenauflage (574856202) M6 X 21
	2		Schraube M6x8 (522557301) M6 X 8
	4		Teilgewindeschraube M6x21 mit Scheibe (574856201) M6 X 21
	1		Abdeckung Bedienfeld (537481903) Bedienfeld, P524XR EFI, für 970601701
	1		Abdeckung Bedienfeld (537481905) Bedienfeld, P524XR EFI, ab 2026, für 970601702
	1		Abdeckung Kraftstofftank-Einsatz (536099501) Kraftstofftank-Einsatz
	1		Schutzabdeckung Pumpenantrieb unten (538837601)
	1		Schutzabdeckung Pumpenantrieb seitlich (538862001)
	1		Seitenabdeckung (537508101) Seitenpanel, beschichtet
	1		Riemenabdeckung (537533601) Riemen
	1		Kantenschutz-Dichtungsstreifen 129mm (580328203)
	1		Blech Bedienfeld (536343701)
	1		Riemenabdeckung vorne (536648401) vorne, Riemen
	1		Abdeckung Sitzplatte (536648303) Sitzplatte, beschichtet
	1		Frontblech links (536572101) Left
	1		Frontblech rechts (536571901) Right
	1		Blech Pedaltunnel (536480201) Pedal tunnel
	1		Frontabdeckung Mähdeck (536262101) vorn, Mähdeck
	1		Einsatzabdeckung rechts (536041301) Einsatz rechts
	1		Seitenabdeckung rechts (536041201) Seitenpanel rechts
	1		Abdeckung innen unten (536041101) innen unten
	20		Federmutter M6 (535429101) M6 SPRING
	2		Schraube M8x25 (535423801) M8 X 25
	1		Schraube T50x16 (502435301) T50 X 16
	2		Sicherungsmutter M8 (732211801) M8
	1		Halter Riemenabdeckung vorne (546171001) Cover front belt
	1		Blech Pedaltunnel vorne (538934201)
	2		Schraube M8x20 (506570104) M8 X 20
	1		Stopfen Ø30mm (538984201)
	2		Gewindefurchende Schraube M6x14.5 mit Scheibe (544400501) M6 X 19
	1		Abdeckung Pumpenriemen (546126502)
	1		Dichtung Schutzabdeckung 96mm (546130701)
	1		Handgriff mit 4 Schrauben (538941901) Including 4pcs ref 44. Standard for 970601702
	4		Schraube M8x25 (725545301) M8x25

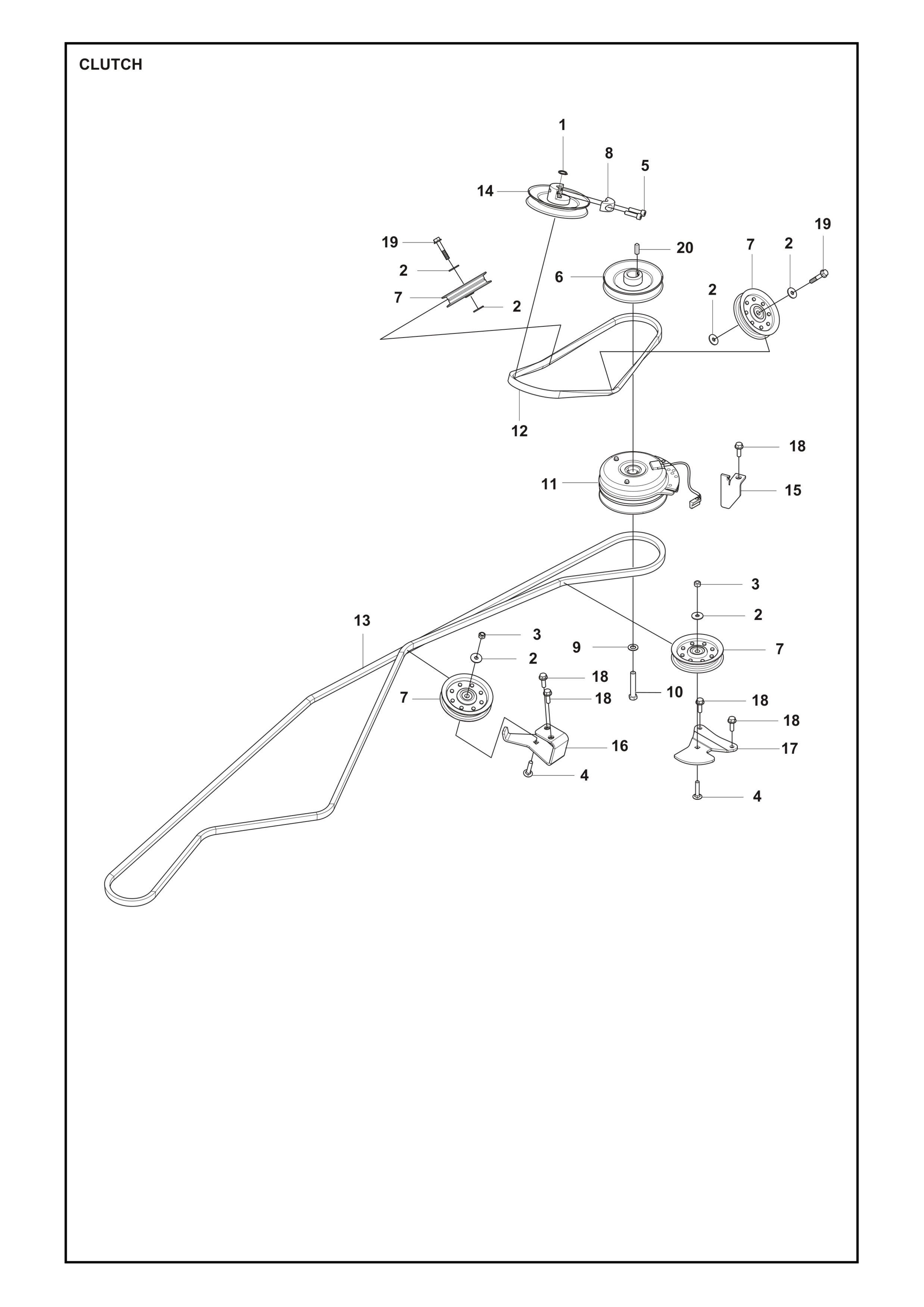

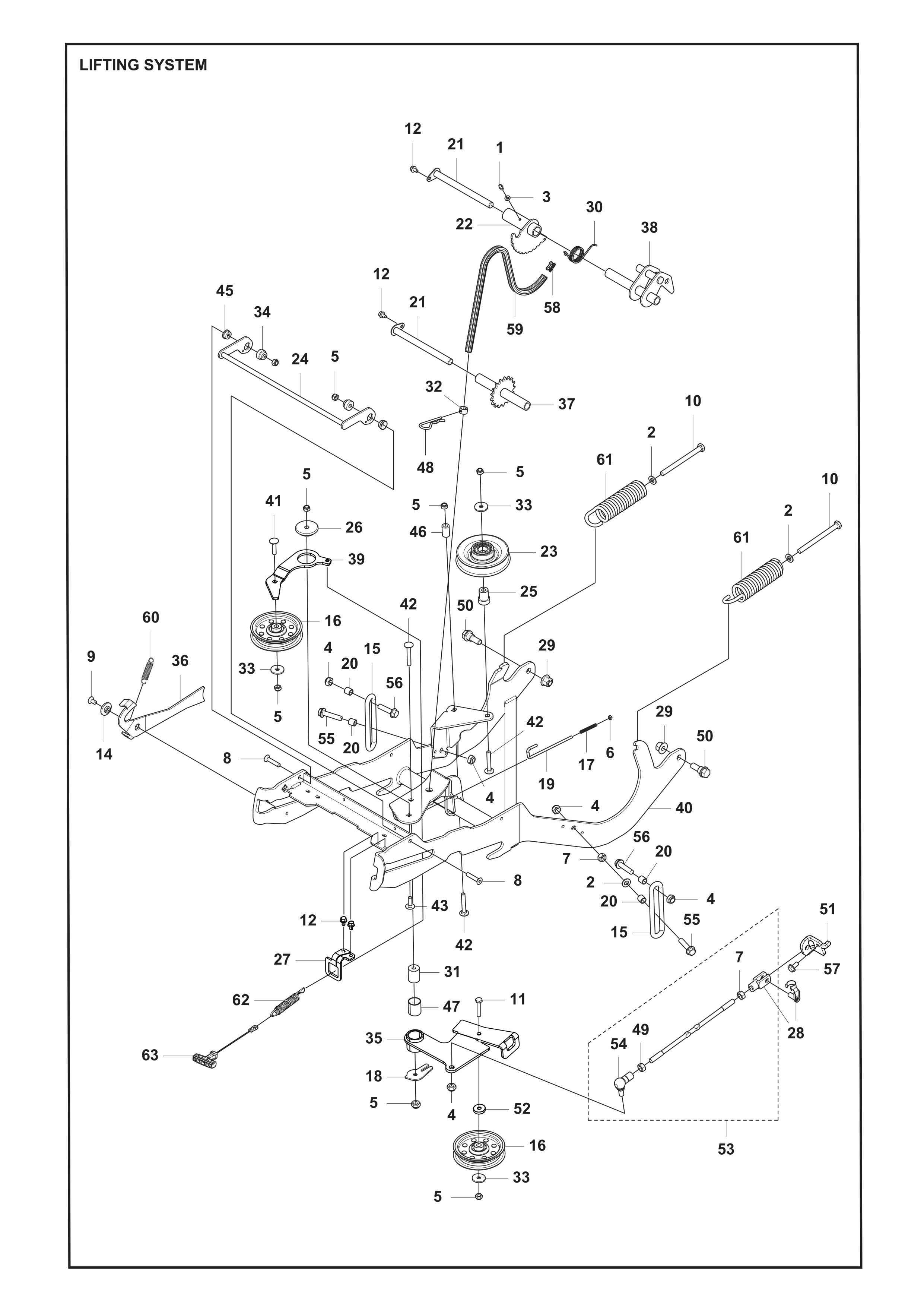

Nr.	Anzahl im Gerät		Artikel
	1		Schmiernippel M6 (738881001)
	4		Unterlegscheibe (734117201)
	1		Sicherungsscheibe Nord-Lock NL6 A4 (597887602)
	5		Sicherungsmutter M10 (732212001) M10
	8		Sicherungsmutter M8 (732211801) M8
	1		Sicherungsmutter M5 (732211401) M5
	3		Sechskantmutter M10 (731232001)
	2		Schraube M8x40 (725645901) M8 X 40
	1		Schraube M8x14 (725644801) M8 X 14
	2		Sechskantschraube M10x120 (725251571) M10 X 120
	1		Sechskantschraube M8x40 (725245951) M8 X 40
	4		Schraube M6x10 (725236461) M6 X 10
	1		Senkscheibe (581765201)
	2		Gelenk Hubsystem L=151.5mm (580717601)
	2		Umlenkrolle 48 Riemenspanner (577799601)
	1		Druckfeder 5x48 Sicherungsstift (577667501)
	1		Scheibe Sicherungsstift (577667401)
	1		Sicherungsstift Geräterahmen (577667301)
	4		Buchse Swasch-System (577400301)
	2		Hubwelle (577238401)
	1		Lenkerarm Mähdeckhub (577041401)
	1		Halter Riemenspanner (577001901)
	1		Haken Serviceverriegelung (504557801)
	1		Buchse Riemenspanner (576946401)
	1		Flanschscheibe Messing (576922601)
	1		Führungsplatte Drahtgriff grau (547758001)
	1		Gabelgelenk M10x1.5 (506839802)
	2		Flansch-Sicherungsmutter M12 (576645706)
	1		Feder (576475101)
	1		Hülse Lagerung (576351501)
	1		Kettenanschlag (544934201)
	3		Scheibe 8.4x29x3 (544221601)
	2		Buchse Riemenscheibenbefestigung Geräterahmen (544003401)
	1		Blech automatischer Riemenspanner (547980901) Service Bulletin B1250005A-07
	1		Hebel Mähdeckwechsel (536614302)
	1		Kettenritzel Hubsystem (536506201)
	1		Hubhebel Mähdeckhub (536506101)
	1		Blech Riemenspanner (547756201)
	1		Geräterahmen grau (536438302)
	1		Schraube M8x35 (535423804) M8 X 35
	3		Schraube M8x55 (535423802) M8 X 55
	1		Schraube M8x25 (535423801) M8 X 25
	1		Hülse L=5.8 (506993302)
	1		Rohr Lagerung (506992001)
	1		Gleitlager (506986101)
	1		Sicherungssplint 4 (506966601)
	1		Mutter mit V-Gewinde (506897601)
	2		Bundschraube (506895801)
	1		Halter variabler Riemenspanner (576787301)
	1		Nabe Riemenspannrolle (548031301)
	1		Lenkerarm Riemenspanner L=310mm (576959202) Including pos 7, 49, 54
	1		Winkelgelenk DIN 71802 Linksgewinde (506789901)
	2		Schraube M10x45 (506675403) M10 X 45
	2		Schraube M10x40 (506675402) M10 X 40
	1		Schraube M8x16 (506570103) M8 X 16
	1		Gelenkstück (506554701)
	1		Kette 1/2 Zoll 35 Glieder (506554612)
	1		Zugfeder (506535603)
	2		Feder Mähdeckhub (505420901)
	1		Feder Riemenspanner (547783801)
	1		Griff Riemenspanner (504622101)

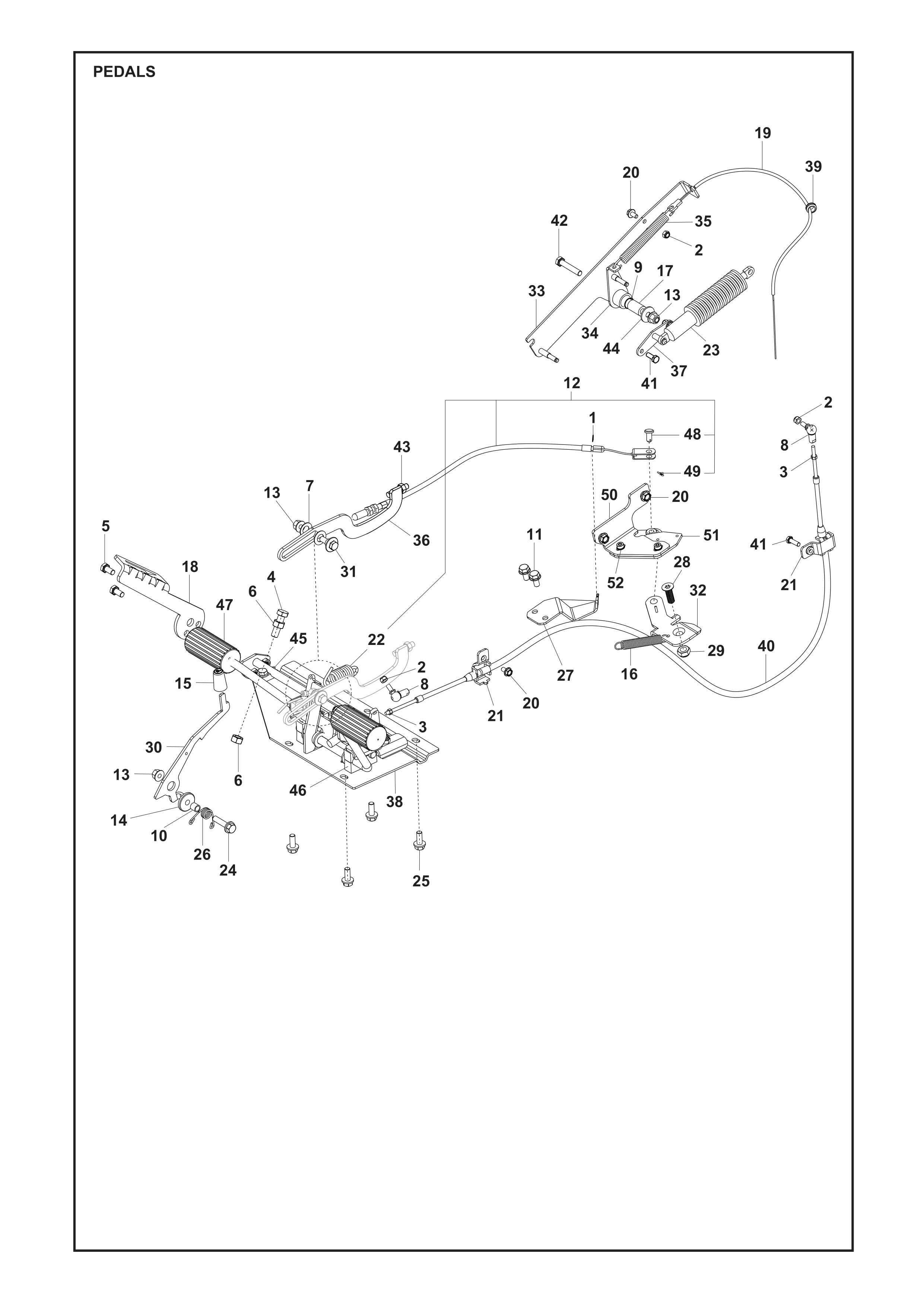

Nr.	Anzahl im Gerät		Artikel
	1		Sicherungsring 5x0.7 (735310920)
	3		Sicherungsmutter M6 (732211601) M6
	2		Sechskantmutter M5 (731231401) M5
	1		Sechskantschraube 10x35 (725249751) M10 X 35
	2		Sechskantschraube M8x16 (725244951) M8 X 16
	2		Sechskantmutter M10 (731232001) M10
	2		Federscheibe 12.2x23x1.0 (506839401)
	2		Kugelgelenk M6 (578776801)
	1		Buchse Lagerung (506986103)
	1		Hülse 8.2x11x10.5 Feststellbremse (577222101)
	2		Schraube M8x16 (506570103) M8 X 16
	1		Bremszug Feststellbremse (546414201) Brake wire kit
	3		Flansch-Sicherungsmutter M8 (576645704) M8
	1		Kunststoffscheibe (584288604)
	1		Drucktaste Feststellbremse (544367001)
	2		Zugfeder (544133601)
	1		Rohr Lagerung (506992001)
	1		Rückwärtspedal (536704601)
	1		Steuerzug Geschwindigkeitsregelung (537581901) Speed control
	3		Schraube M6x12 (535475212) M6 X 12
	2		Halter Steuerzug (522430801)
	1		Bremsfeder (506946301)
	1		Dämpferelement Feststellbremse (506938301)
	1		Sechskantschraube M8x35 (725245751) M8 X 35
	4		Schraube M8x20 (506570104) M8 X 20
	1		Feder Verriegelungsmechanismus (504639001)
	1		Halter Bremszug hinten (538942901)
	1		Senkschraube M10x30 Torx (587961902) M10 TORX
	1		Sicherungsmutter M10 (732212001) M10
	1		Sperrhebel Feststellbremse (538643901)
	1		Bundschraube M8x23.5 (544362401) M8 X 23.5
	1		Halter Bremsarm Feststellbremse (546326001)
	1		Halter Pedalgestänge (546087801)
	1		Gestänge Mikroschalter (546088401)
	1		Feder Pedalgestänge (546088801)
	1		Stange Feststellbremse (546089601) P-Brake
	1		Halter Dämpferelement Feststellbremse (546122601)
	1		Pedalplatte mit Lagerblöcken und Pedalgummis (546130601) Including pos 45, 46, 47
	1		Gummitülle Größe 10 (546131401)
	1		Steuerzug Getriebe (582152004) Transmission
	3		Sechskantschraube M6x16 (725236871) M6 X 16
	1		Sechskantschraube M8 (725246351) M8 X 60
	1		Sechskantmutter M8 (731231801) M8
	1		Scheibe 8.4/25x2mm (734116441)
	5		Lagerblock einzeln Pedalgestänge (506954101) Single
	4		Lagerblock doppelt Pedalgestänge (506506501) Double
	2		Pedalgummi (536685701) Pedal rubber
	1		Gabelkopf-Stift 8x16 (721839901)
	1		Splint 2x16 (721615201)
	1		Halter mit Mikroschalter (547456001) Including micro switch
	1		Befestigungsblech Mikroschalter (547455901)
	3		Schraube M5x8 mit Schraubensicherung (503200305) M5 X 8
	1		Sicherungsmutter M8 (732211801) M8
	1		Schraube M8x30 (725645501) M8x30
	1		Buchse Bremsfeder (547721001) Bushing brake spring

Nr.	Anzahl im Gerät		Artikel
	1		Sicherungsring SGA 17x1 (735311900)
	6		Scheibe 8.4/25x2mm (734116441)
	2		Sicherungsmutter M8 (732211801) M8
	2		Schraube M8x40 (727645951) M8 X 40
	2		Zylinderschraube M8x30 (725545501) M8 X 30
	1		Riemenscheibe DP118 (587183001)
	4		Umlenkrolle 48 Riemenspanner (577799601)
	1		Klemme Pumpenriemenscheibe (577574301)
	1		Scheibe 12/22/2 (577092801)
	1		Schraube 7/16-20 UNF x 2.5 Zoll (577077101) 7/16-20 UNF
	1		Kupplung PTO-Antrieb (577065501)
	1		Riemen Pumpenantrieb Ld=1155mm (589538801) Pump belt
	1		Riemen Kupplungsantrieb 3708mm (589534501) Clutch to cutting deck or other accessories
	1		Riemenscheibe Pumpe (577002601)
	1		Halter Verdrehsicherung Kupplung (536603801)
	1		Halter Umlenkrolle Mitte (536441101)
	1		Halter Umlenkrolle hinten (536440901)
	5		Schraube M8x25 (506570105) M8 X 25
	2		Schraube M8x45 (506570101) M8 X 45
	1		Passfeder 6.3x6.3x25 (506555903)

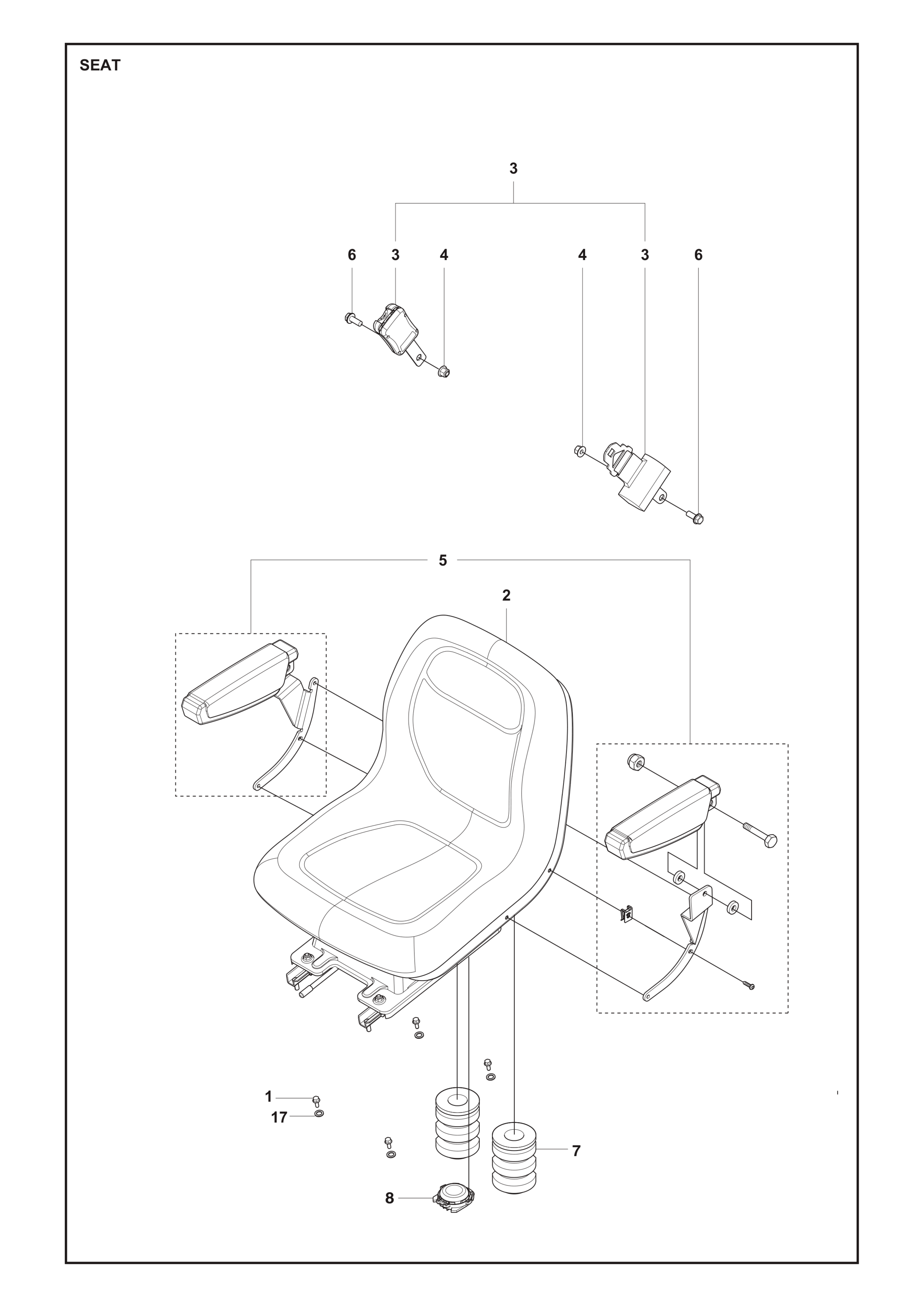

Nr.	Anzahl im Gerät		Artikel
	4		Schraube M6x16 (725236861) M6 X 16
	1		Sitz mit geneigter Sitzbasis (591352601) Including pos 2
	1		Sicherheitsgurt (576783401) Belt assy
	2		Flansch-Sicherungsmutter M10 (576645705) M10
	1		Armlehnen-Kit Premiumsitz (525406501)
	2		Schraube M10x25 mit Sicherung (506675401) M10 X 25
	2		Sitzdämpfer (593879301)
	1		Sitzschalter (593879201) Seat switch
	4		Unterlegscheibe 6.4x12x1.6mm (734115201)

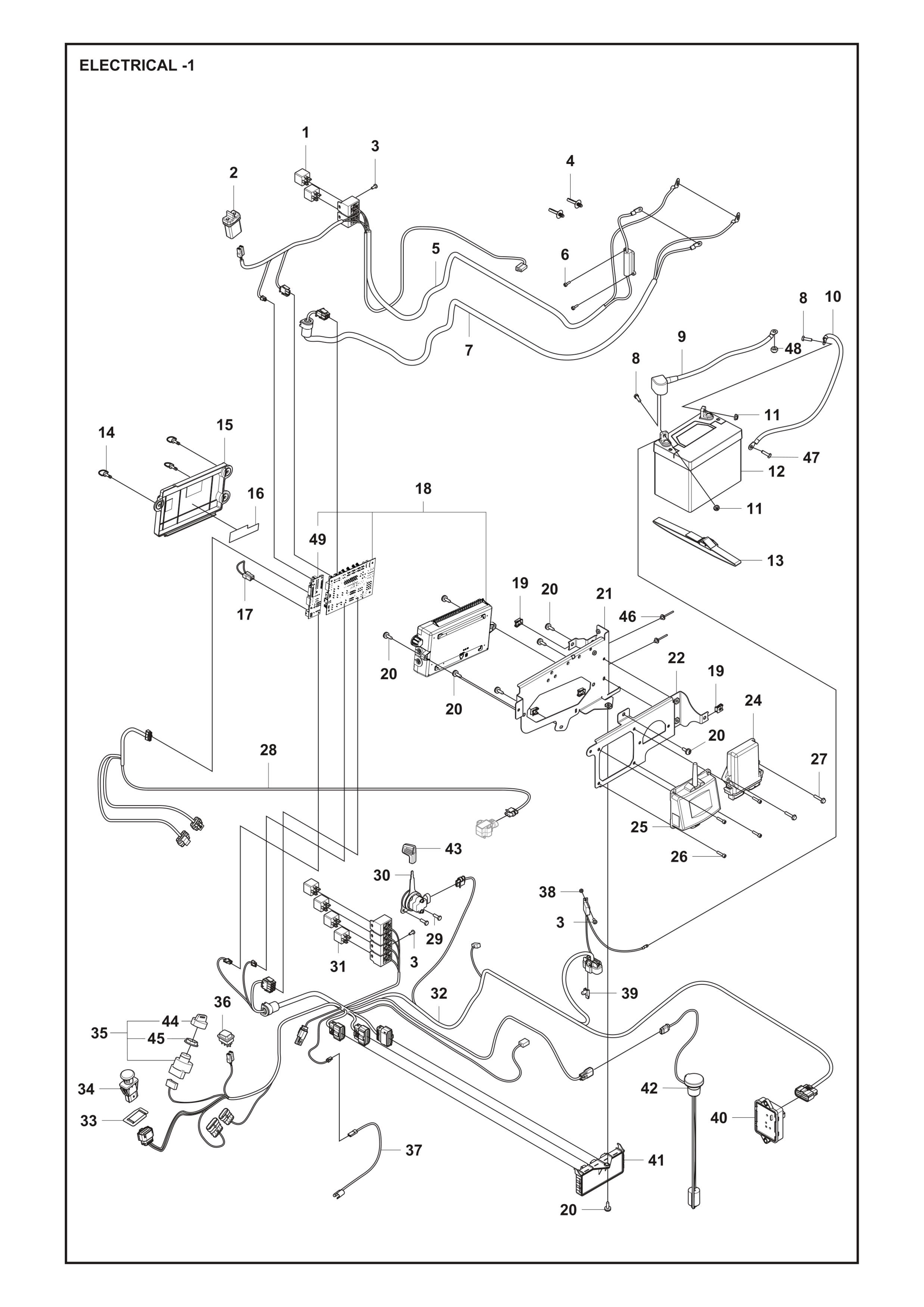

Nr.	Anzahl im Gerät		Artikel
	2		Relais 30A Rahmenhub (582049601) Frame lift 30A Up & Down
	1		Wippschalter Rahmenhub 3-stufig (537645501) Frame lift switch
	3		Schraube M5x12 Torx T25 (544291302) M5 X 12
	2		Kabelbinder mit Tannenbaumclip 170x5mm (579317401)
	1		Kabelsatz Rahmenhub-Stellantrieb (536945701) Frame lift actuator
	2		Schraube M4x15 Torx T27 (526818101) M4 X 15
	1		Kabelsatz Akku-Stromversorgung Elektronikbox (536489401) Power electronic box/PCBA
	2		Sechskantschraube M6x20 A2-70 (522622101) M6 X 20
	1		Pluskabel Akku (577205301) Battery plus cable
	1		Minuskabel Akku (Kawasaki) (576183802) Battery minus cable
	2		Mutter M6 A2-70 (522624301) M6
	1		Akku (547853701) 12V 28Ah
	1		Akkuspannband L=380 (506836802) Battery belt
	3		Dzus-Vierteldrehverschluss (597907101)
	1		Deckel Elektronikbox (597708101) Lid electronic box
	1		Aufkleber Elektronikeinheit (597708203)
	1		Brückenkabel J26-J27 IRIS-Stromversorgung (598423301) Jumper IRIS power
	1		Elektronikbox mit Platinen (599706804) Electronic box inc PCBA, Connection board and Remote addon
	6		Federmutter M6 (535429101) M6 SPRING
	7		Vollgewindeschraube M6 mit Scheibenauflage (574856202) M6 X 21
	1		Halter Elektronikbox (536847902)
	1		Halter Remote-Empfänger (536848001)
	1		Steuereinheit VCU (596022302) Vehicle control unit
	1		Empfänger Fernbedienung (536757801) Remote reciever, including software *(For Japan market update of software is required before use. Contact sales company)
	4		Zylinderschraube M5x20 (725533101) M5 X 20
	2		Schraube M6x30 (535475230) M6 X 30
	1		Kabelsatz PTO und Winkelsensor (546158101) PTO/angle sensor
	2		Sechskantschraube M6x16 (725236871) M6 X 16
	1		Drosselregelung mit Potentiometer (536707801) Throttle control
	5		Relais 12V 40A (540583501) 12V 40A
	1		Hauptkabelsatz IRIS (546008401) Main wiring
	1		Sicherungsscheibe PTO-Schalter (544404301)
	1		PTO-Schalter 10A 6-polig mit roter Kappe (589887201) PTO Switch
	1		Schlüsselschalter Startfunktion (535474902) START key switch assy
	1		Lichtschalter 3-stufig (593987101) Light switch
	1		Temperatursensor Hydraulik inkl. Verkabelung (593081501) Hydraulic temp sensor
	1		Sicherungsmutter M5 (732211401) M5
	1		Clip Steckverbinder (593913401)
	1		EFI-I/O-Modul (536758101) EFI Module
	1		Steuereinheit IRIS (590568002) IRIS
	1		Kraftstoff-Füllstandsensor mit Schwimmer (536469102) Fuel sensor with wiring
	1		Knopf schwarz (592933401) Black
	1		Zündschlüssel (535476001)
	1		Mutter Schlüsselschalter (535476101)
	2		Blindniete 3.2x13.3mm (722782902)
	1		Schraube M8x16 (506570103) M8 X 16
	1		Sechskantmutter M8 (731231801) M8
	1		Zusatzplatine Remote-Empfänger (548539501) Addon remote
	1		Kabelsatz Zubehör-Stromversorgung Akku (538999401) Accessory Battery power. Standard for 970601702

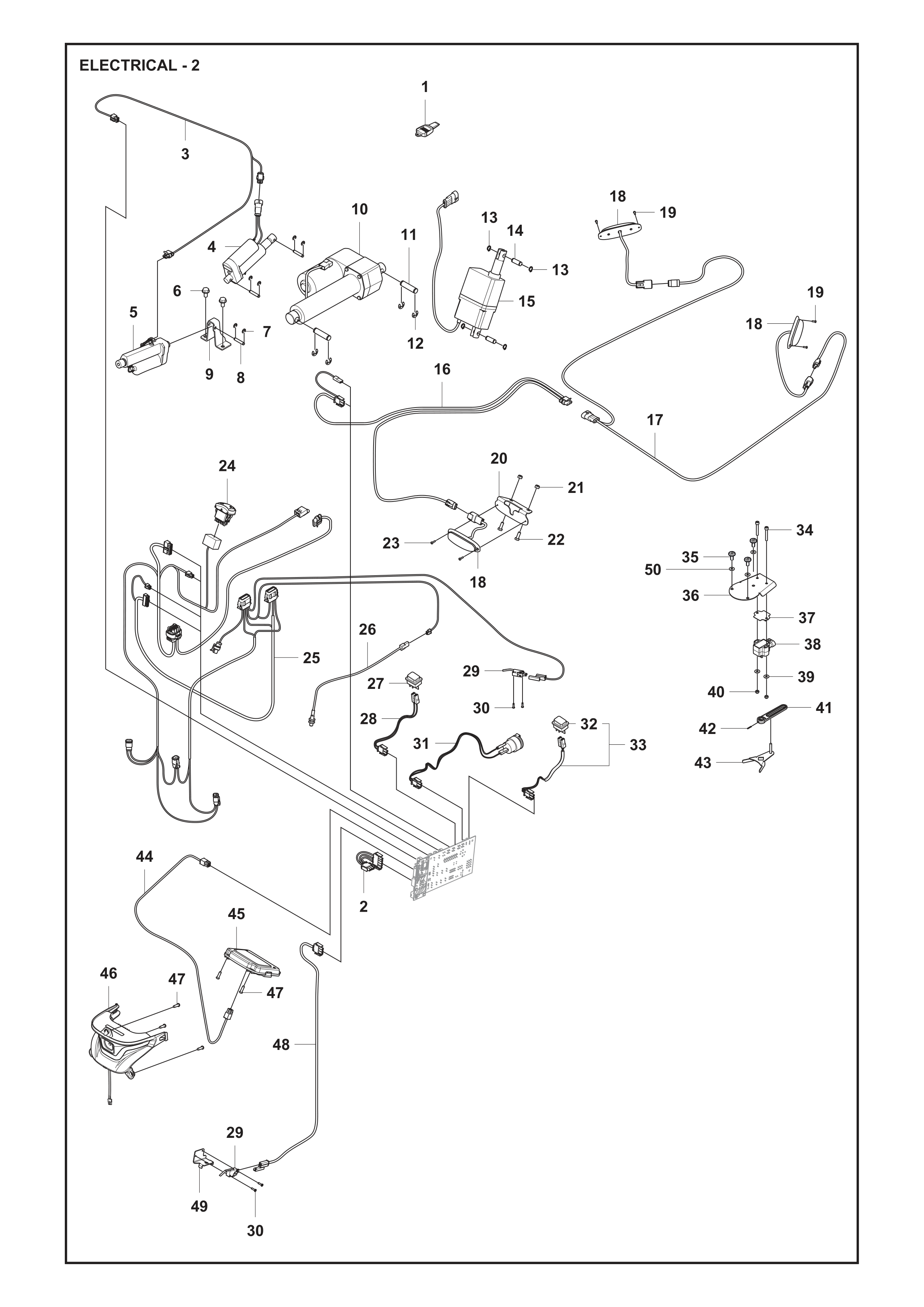

Nr.	Anzahl im Gerät		Artikel
	1		Öffnungshebel (586379401)
	1		Brückenkabelsatz W126 (598423201) Bridge cable - main bord to addon bord
	1		Kabelsatz Feststellbrems-Linearantrieb und Modusschalter (546158001) Actuator P-brake and mode switch XR
	1		Linearantrieb 25mm Hub (536707501)
	1		Linearantrieb Feststellbremse 50mm Hub (546024801) P-brake
	2		Schraube M8x16 (506570103) M8 X 16
	4		Sicherungsring 5x0.7 (735310920)
	2		Bolzen Linearantriebsbefestigung mit Sicherungsring (546080001)
	1		Halter Linearantrieb (538942801)
	1		Linearantrieb Rahmenhub 4 Zoll 4500N (536707301) Frame lift
	2		Bolzen mit Sicherungsring Rahmenhub-Linearantrieb (546281701)
	4		Sicherungsring 9x1.1 (735311420)
	4		Sicherungsring SGA 10 (735311200)
	2		Bolzen Pumpen-Linearantrieb mit Sicherungsring (546080101)
	1		Linearantrieb Pumpe (536707401) Pump
	1		Kabelsatz Blitzleuchte vorn (537613401) Light front
	1		Kabelsatz Blitzleuchte hinten (537613501) Light rear
	3		Blitzleuchte orange (538827801) Flash orange
	4		Schraube 3x8 Thermoplast (523005001)
	1		Halter Warnleuchte (537544002) Warning light
	4		Sicherungsmutter M6 (732211601) M6
	2		Sechskantschraube M6x16 (725236871) M6 X 16
	2		Schraube ST2.9x13 Typ C (729522701)
	1		Wippschalter 2-Wege Fernbedienung (536706201) Remote switch
	1		Kabelsatz Fahrzeugsteuergerät und Fernbedienung (546008601) Vehicle control unit - remote main
	1		Kabelsatz Näherungssensor (599787801) Proximity sensor
	1		Schalter Warnleuchte 12V (538730801) 12V Switch
	1		Kabelsatz 12V-Schalter (576468402) 12V switch wiring
	2		Mikroschalter (574316101) P-Brake
	4		Niete 3x16 (544440701)
	1		Kabelsatz 12V-Steckdose (597756001) 12V Outlet
	1		Kippschalter 12V (590732101) 12V Switch
	1		Schalter 12V-Steckdose inkl. Verkabelung (576468401) 12V Switch with wiring
	2		Zylinderschraube M5x35 (725533701) M5 X 35
	3		Flachkopfschraube M6x12 (595683701) M6 X 12
	1		Blech Winkelsensor (538951801) Angle sensor
	1		Stützplatte Winkelsensor (538921701)
	1		Hall-Sensor Drehwinkelerfassung (546926402)
	2		Scheibe 5x13x1 (504456001)
	3		Sicherungsmutter M5 (732211401) M5
	1		Hebel Winkelsensor (538911301)
	1		Spannstift ISO 8752 2x14 (721416700)
	1		Arm Winkelsensor (538951901)
	1		Kabelsatz Display-Stromversorgung und Busanschluss (597756301) Display
	1		Display Bedieneinheit (593739205)
	1		LED-Scheinwerfer inkl. Verkabelung (593728501) Headlight with wiring
	1		Schraube T50x16 (502435301) T50 X 16
	1		Kabelsatz Feststellbremse (536489101) P-Brake
	1		Halter Mikroschalter (544415701)
	3		Unterlegscheibe 6.4x12x1.6mm (734115201) 6.4 X 12 X 1.6
	1		Zubehör-Kabelsatz mit Schaltern (538999502) Accessory for Switches. Standard for 970601702
	2		Kippschalter DPDT (ON)-OFF-(ON) (593080301) ON-OFF-ON
	2		Schraube M6x12 (535475212) M6x12
	1		Halter Ausführung 10 (544321402)
	1		Zylinderschraube M5x20 (725533101) M5x20

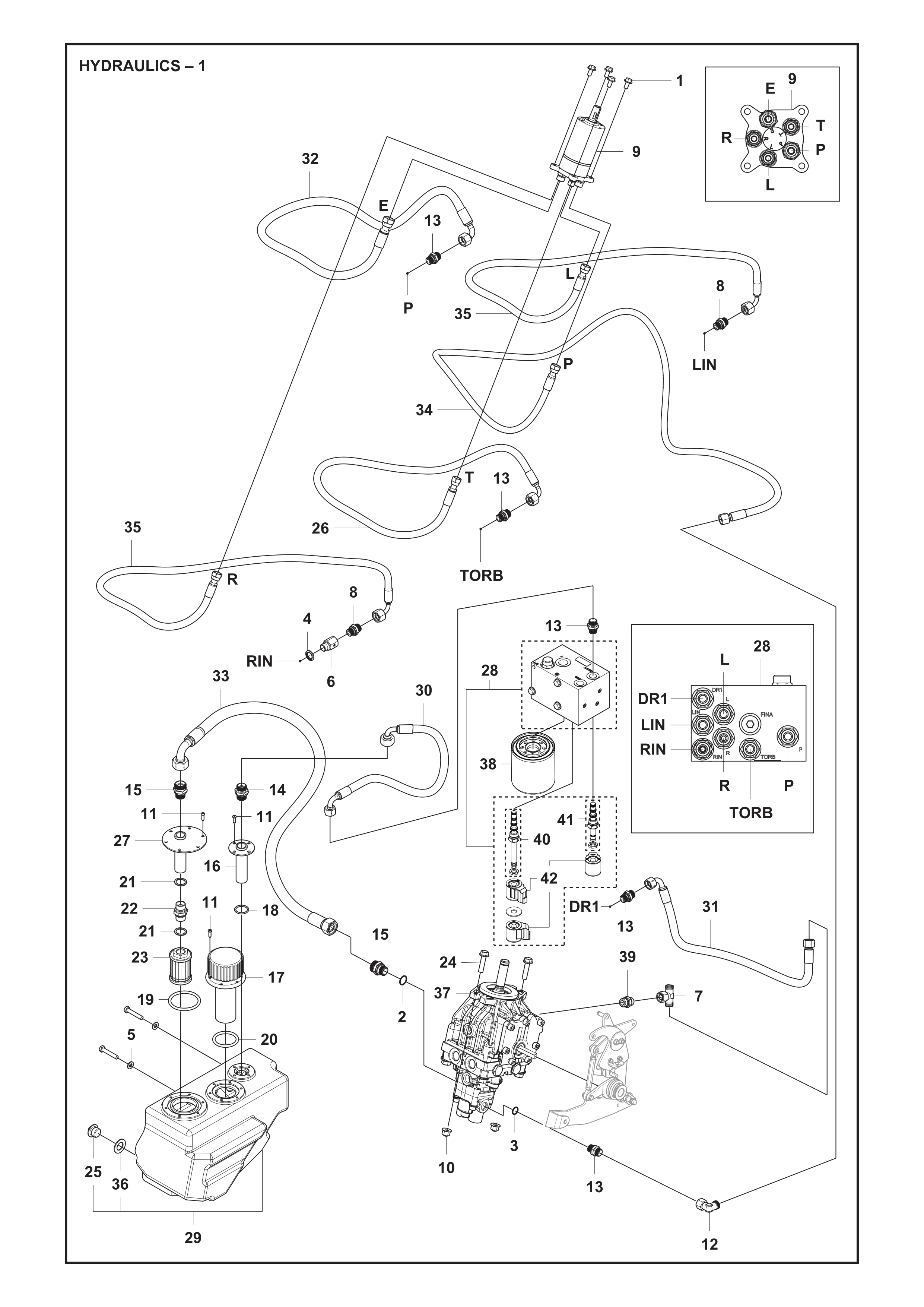

Nr.	Anzahl im Gerät		Artikel
	1		Schraube M8x16 (506570103) M8 X 16
	1		O-Ring 19.1x1.6mm (740421700)
	1		O-Ring 15.1x1.6mm (740421300)
	1		Gummischeibe G3/8 Zoll (535437203)
	2		Scheibe BRB 8.4x17 (734116401)
	1		Anschlussstück Hydraulikverlängerung G3/8 Zoll 25.5mm (598818301)
	1		T-Anschlussstück Hydraulik 3x18x1.5 (597948501)
	2		Anschlussstück gerade G3/8 Zoll auf M14x1.5 (575881302)
	1		Servolenkung (589651201)
	2		Flansch-Sicherungsmutter M10 (576645705) M10
	1		Schraube T50x16 (502435301) T50 X 16
	1		Anschlussstück 90° drehbar Größe 12 (575881503)
	6		Anschlussstück gerade G3/8 Zoll auf M18x1.5 (575881304)
	3		Anschlussstück gerade G1/2 Zoll auf M22x1.5 (575881303)
	2		Anschlussstück gerade G1/2 Zoll auf M26x1.5 (575881301)
	1		Ablaufleitung L=95mm (575870902)
	1		Tankdeckel Hydrauliktank (544176401)
	1		O-Ring 26.2x3.0mm (544046506)
	1		O-Ring 61.2x5.7mm (544046505)
	1		O-Ring 47.2x5.7mm (544046503)
	2		Kupferdichtung 27x21x1.5mm (544010001)
	1		Rohrverschraubung gerade G1/2 Zoll (544009701)
	1		Hydraulikfilter Tank (544001901) Pump suction
	2		Schraube M10x40 (506675402) M10 X 40
	1		Ölstopfen R1/2 Zoll (522471201)
	1		Hydraulikschlauch T-Anschluss (537492801)
	1		Ansaugleitung Hydraulikpumpe (537473501)
	1		Steuerblock Hydrauliklenkung (536690301) Including POS 40,41,42
	1		Hydrauliktank (536598801)
	1		Hydraulikschlauch Filtereinheit (536475301)
	1		Hydraulikschlauch Pumpe–Steuerblock (536475201)
	1		Hydraulikschlauch E-Anschluss (536474901)
	1		Hydraulikschlauch Ansaugleitung (536474501)
	1		Hydraulikschlauch P-Anschluss (536474401)
	2		Hydraulikschlauch L-/R-Anschluss (546306301)
	2		Dichtscheibe 20x34x2mm (522471301)
	1		Hydraulikpumpe 23CLP (575886901)
	1		Hydraulikfilter 12 bar (546157401) Hydraulic filter 12 bar
	1		Anschlussstück gerade Größe 12 (575881402)
	1		Proportional-Magnetventil (548009801)
	1		Magnet-Patronenventil (548009901)
	3		Vorgesteuertes Wegeventil (548013101)

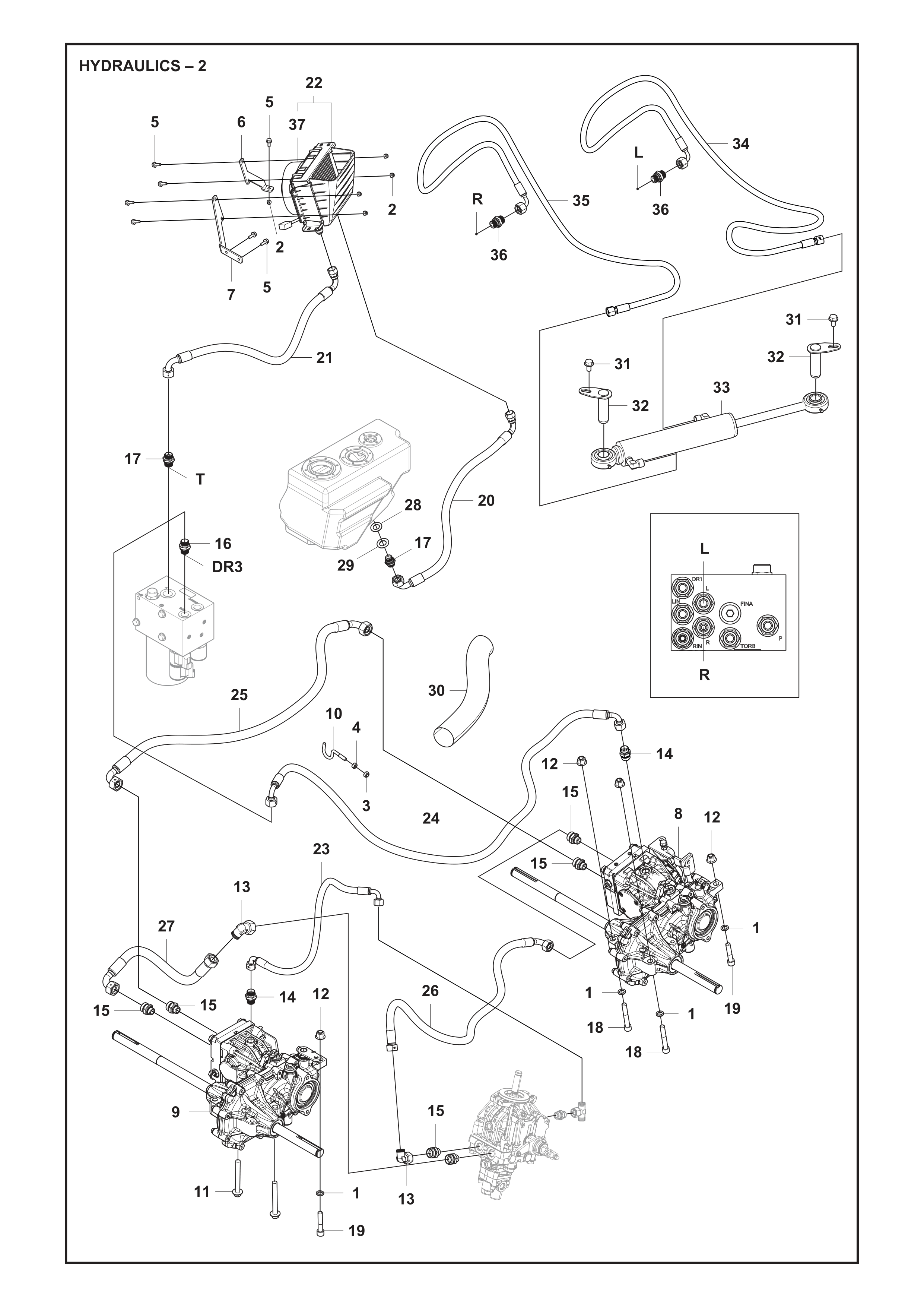

Nr.	Anzahl im Gerät		Artikel
	4		Scheibe 13x20x2mm (734117771)
	5		Sicherungsmutter M6 (732211601) M6
	1		Sicherungsmutter M8 (732211801) M8
	1		Sechskantmutter M8 (731231801) M8
	7		Sechskantschraube M6x16 (725236871) M6 X 16
	1		Halter Ölkühler hinten (593366401)
	1		Halter Ölkühler vorn (593366301)
	1		Getriebe KTM23 SB (VRMU) (577394901) Rear
	1		Getriebe vorn KTM23LD (546867601) Front
	1		Halter Hydraulikschlauch (577357701)
	2		Flanschschraube M12x100 (576654810) M12 X 100
	4		Flansch-Sicherungsmutter M12 (576645706) M12
	2		Anschlussstück 90° drehbar Größe 18 (575881502)
	2		Anschlussstück gerade Größe 12 (575881402)
	6		Anschlussstück gerade Größe 18 UNF–metrisch (575881401)
	6		Anschlussstück gerade G3/8 Zoll auf M18x1.5 (575881304)
	3		Anschlussstück gerade G1/2 Zoll auf M22x1.5 (575881303)
	2		Schraube M12x80 (544256303) M12 X 80
	2		Schraube M12x60 (544256301) M12 X 60
	1		Hydraulikschlauch Ölkühler (537493001)
	1		Hydraulikschlauch Ölkühler (537492901)
	1		Ölkühler Hydraulikanlage (536758201) Assy
	1		Hydraulikschlauch Getriebekreis (536475101)
	1		Hydraulikschlauch zwischen Getrieben (536475001)
	1		Hydraulikschlauch Hydraulikblock (536474801)
	1		Hydraulikschlauch zwischen Getrieben (536474701)
	1		Hydraulikschlauch Getriebe (536474601)
	2		Dichtscheibe 20x34x2mm (522471301)
	1		Scheibe 21x36x3mm (506775701)
	1		Schlauchschutz Ø53mm (505453801)
	9		Schraube M8x16 (506570103) M8 X 16
	2		Welle Lenkzylinder (576286401)
	1		Hydraulikzylinder Lenkung (595319601) Steering cylinder
	1		Hydraulikschlauch Lenkung links (546306401)
	1		Hydraulikschlauch Lenkung rechts (546306201)
	2		Anschlussstück gerade G3/8 Zoll auf M14x1.5 (575881302)
	1		Lüfter Ölkühler (504629301)

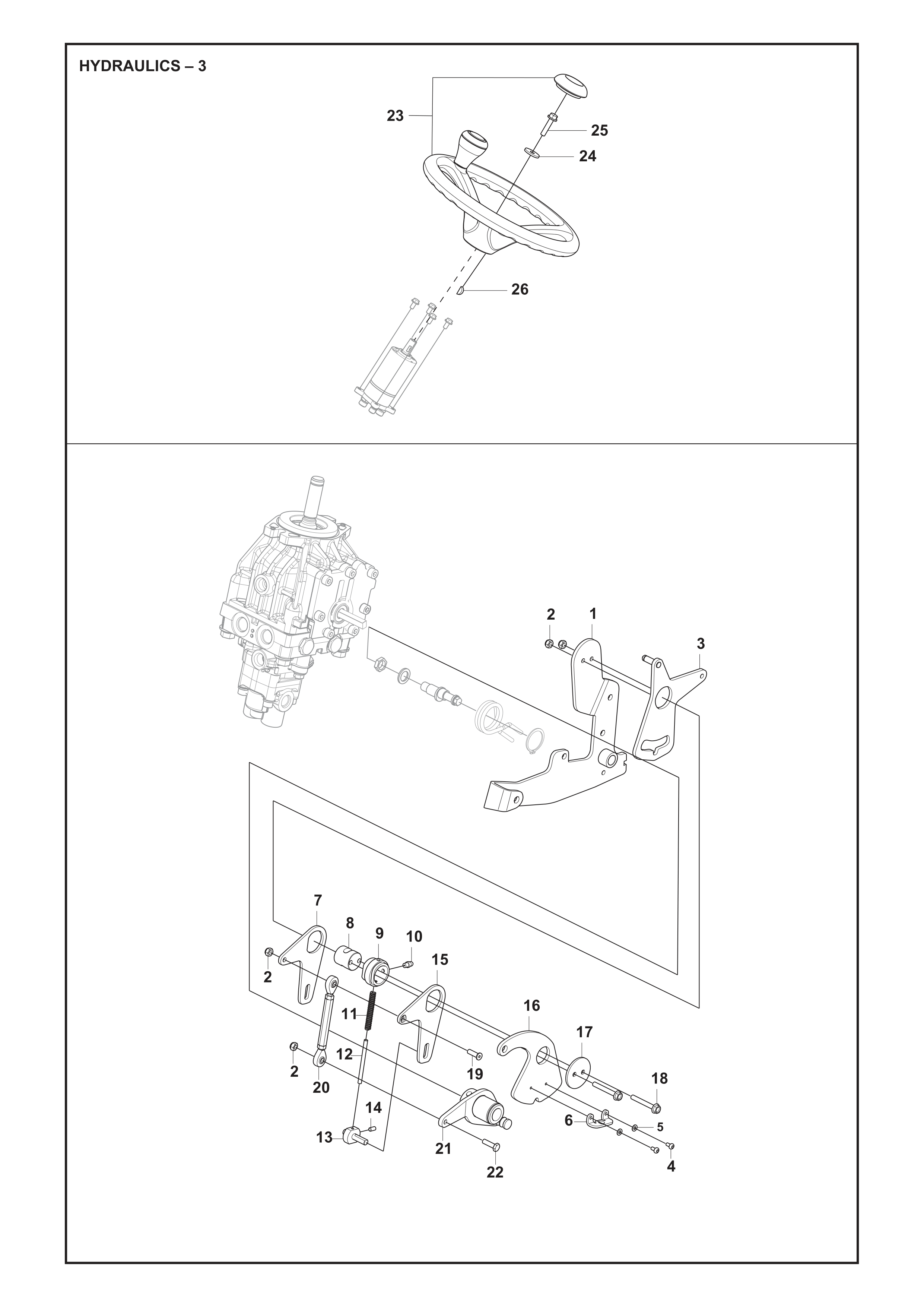

Nr.	Anzahl im Gerät		Artikel
	1		Halter Pumpenbefestigung (546086401)
	4		Sicherungsmutter M6 (732211601) M6
	1		Blech manueller Modus (546157501)
	2		Schraube M4x8 (522635601) M4 X 8
	2		Scheibe 4.3x9x0.8 (734113601)
	1		Halter Sensor Geschwindigkeitsregelung (546087501) Sensor
	1		Arm Geschwindigkeitsregelung (537581001) Speed control
	1		Nabe mittig Geschwindigkeitsregelung (537581501)
	1		Nabe Geschwindigkeitsregelungsarm (537581601)
	1		Schmiernippel M6 (738881001) M6
	1		Zugfeder Geschwindigkeitsregelung (537581801)
	1		Führungsstift Feder Geschwindigkeitsregelung (546008501)
	1		Führungsstift Geschwindigkeitsregelung (537581701)
	1		Gewindestift M5x10 (546205501) M5 X 10
	1		Arm Geschwindigkeitsregelung mit Senkung (537581002)
	1		Arm Fernbetätigung Geschwindigkeitsregelung (537581301)
	1		Platte als Unterlegscheibe (537581401)
	2		Schraube M6x45 (535475245) M6 X 45
	1		Schraube M6x20 (544841701) M6 X 20
	1		Stange Pumpengestänge (546087301)
	1		Gashebel Hydraulikpumpe (546086901)
	1		Sechskantschraube M6x20 (725237071) M6 X 20
	1		Lenkrad (544291401)
	1		Scheibe 8.4x29x3 (544221601)
	1		Schraube M8x35 (506570106) M8 X 35
	1		Scheibenfeder DIN 6888 5x6.5 (735881200)

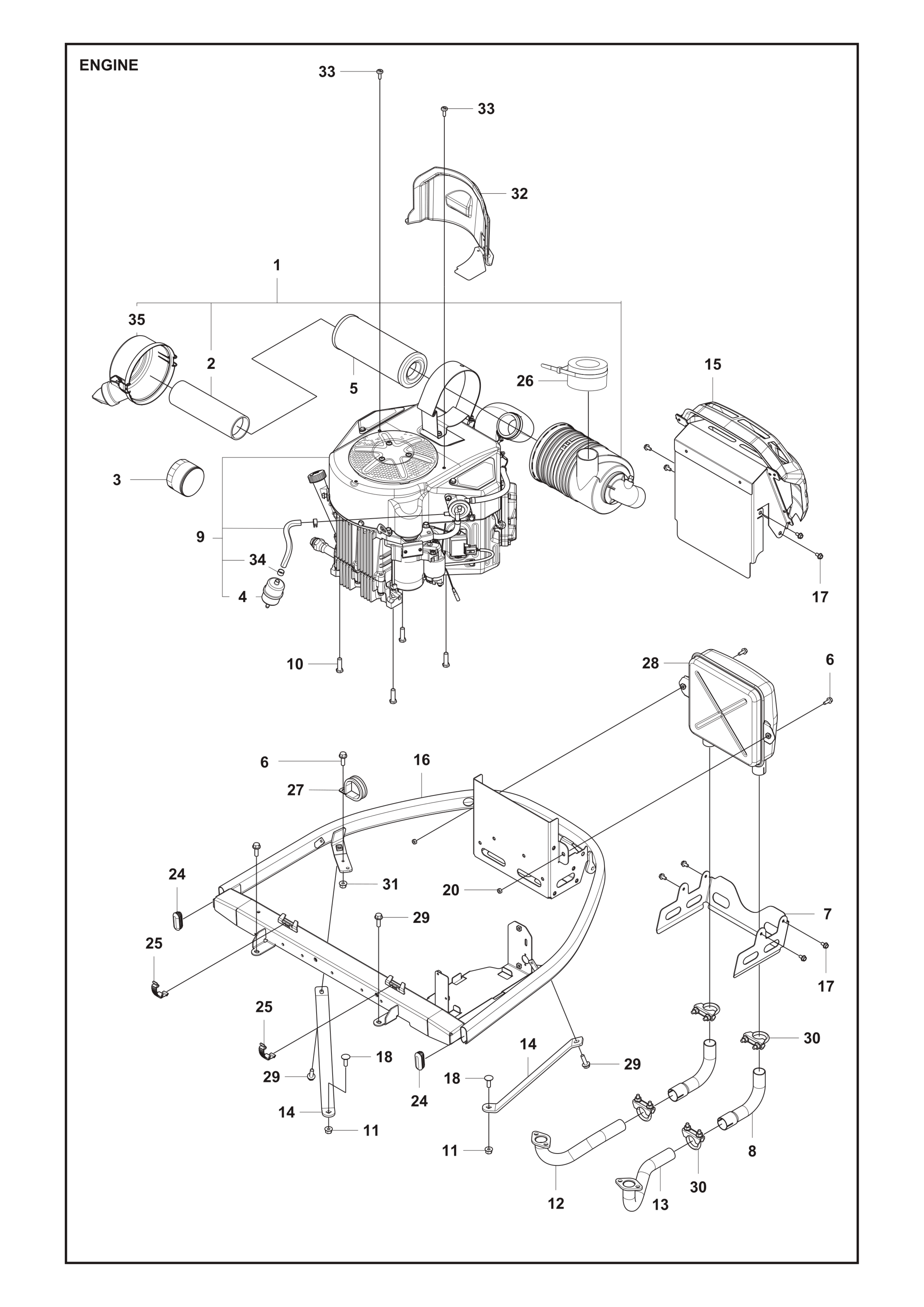

Nr.	Anzahl im Gerät		Artikel
	1		Luftfiltereinheit Kawasaki (582092801) Air filter assy
	1		Vorfilter Kawasaki (585408002)
	1		Ölfilter Kawasaki (578159201)
	1		Kraftstofffilter (595927301)
	1		Luftfiltereinsatz Kawasaki (585408001)
	3		Flanschschraube M6x16 (585980601) M6 X 16
	1		Hitzeschutz Abgaskrümmer (593590101)
	2		Abgasrohr (590754601)
	1		Motor Kawasaki FX730V EFI (590753101) Complete engine
	4		Schraube 3/8-16UNC x 1.25 Zoll (577094801) 3/8-16UNC X 1.25
	2		Flansch-Sicherungsmutter M8 (576645704) M8
	1		Abgaskrümmer rechts (536459402) Right
	1		Abgaskrümmer links (536459401) Left
	2		Stütze Motorrahmen (536457501)
	1		Hitzeschutz Schalldämpfer (536440601)
	1		Motorrahmen grau (536434202)
	8		Schraube M6x12 (535475212) M6 X 12
	2		Schraube M8x25 (535423801) M8 X 25
	1		Sechskantmutter M6 (731231601) M6
	2		Stopfen 50x20mm grau (504643601)
	2		Schnappverschluss grau (588462803)
	1		Dichtung Luftansaugung (546056301) Without strap
	1		Schlauchschelle Ø45mm (574531202)
	1		Schalldämpfer (529918701)
	4		Schraube M8x25 (506570105) M8 X 25
	1		Auspuffschelle (501152201)
	1		Flansch-Sicherungsmutter M6 (576645703) M6
	1		Luftleitblech Motor (538961801)
	2		Vollgewindeschraube M6 mit Scheibenauflage (574856202) M6 X 21
	2		Schlauchhalter (535469701)
	1		Luftfilterdeckel (579156501)

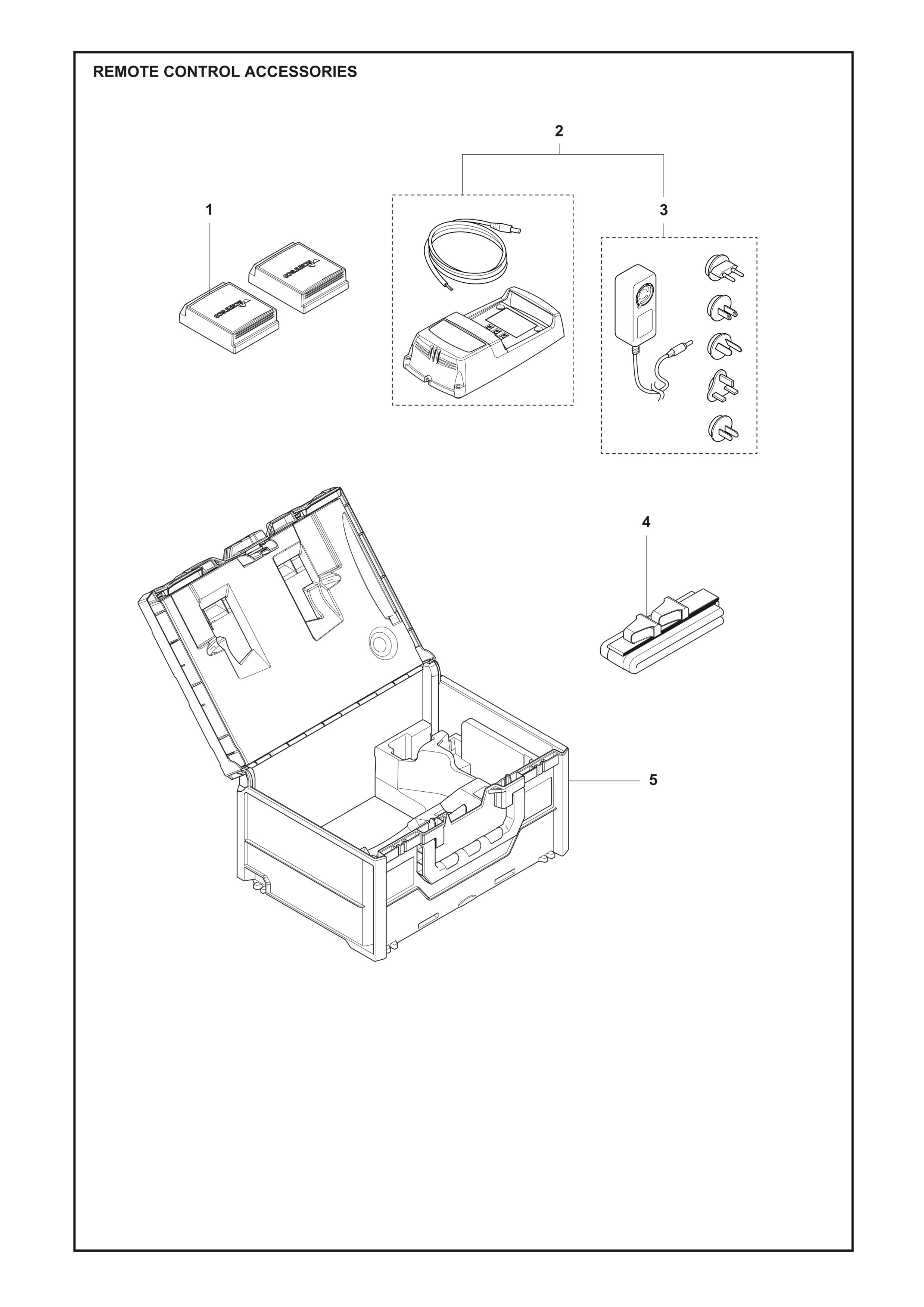

Nr.	Anzahl im Gerät		Artikel
	2		Akku (536924901) Battery for remote control Ni-Mh
	1		Ladegerät Scanreco-Fernbedienung (536925001) Including power cable
	1		Netzteil G6 AC/DC (546366701) Plugs: EU\|USA\|AUSTRALIA\|UK\|CHINA
	1		Spannband Scanreco (536925101)
	1		Transportbox G6-Micro-Fernbedienung (546032201) For remote control and accessories

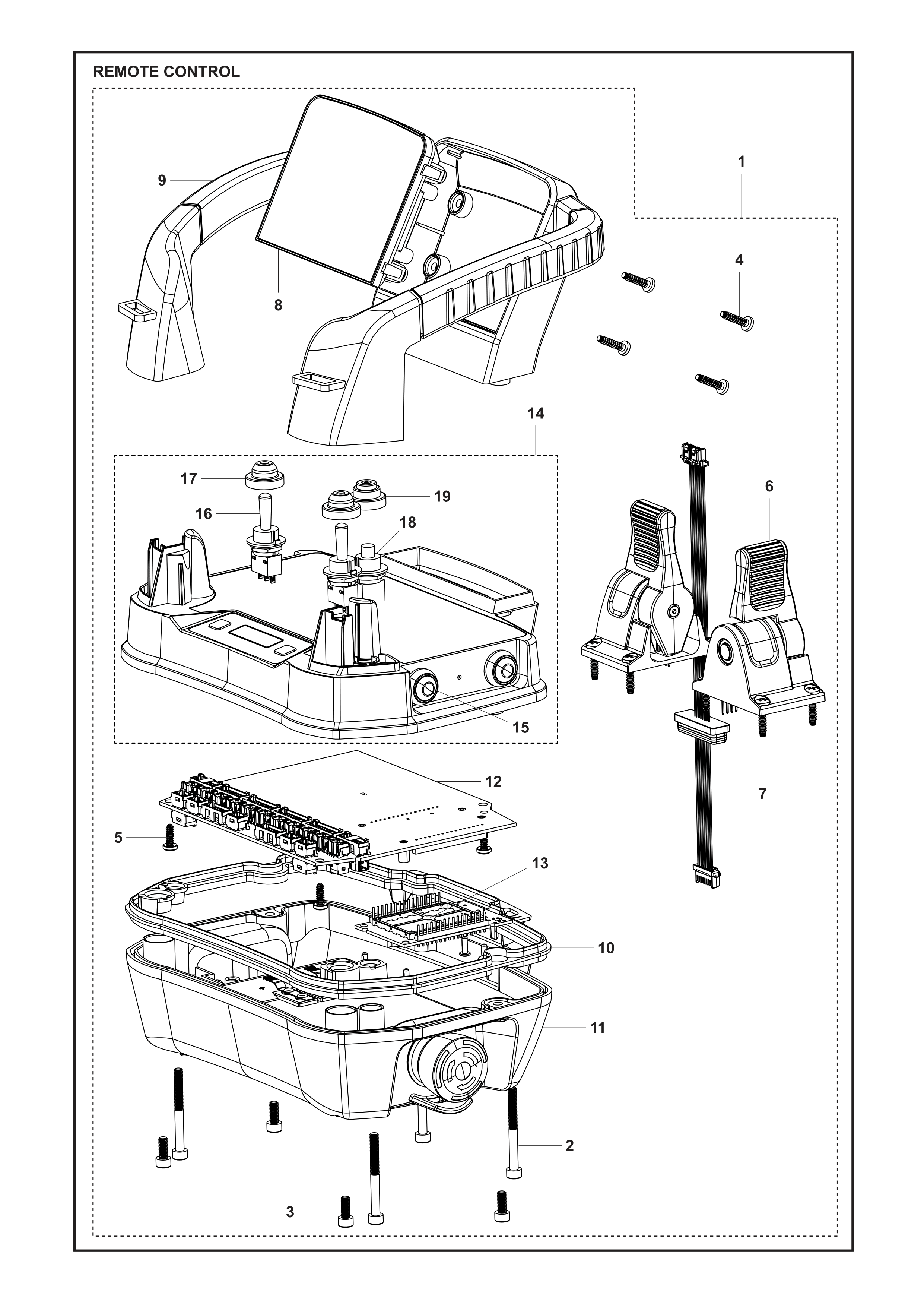

Nr.	Anzahl im Gerät		Artikel
	1		Fernbedienung mit LED-Bedienpanel (536925301) Complete remote control *(For Japan market update of software is required before use. Contact sales company)
	4		Innensechskantschraube M4x40 (547301601) M4 X 40 DIN 912
	4		Innensechskantschraube M4x10 (547301501) M4 X 10 DIN 912
	4		Kreuzschlitzschraube Thermoplast 3.5x16 (535601001) 3.5 X 16
	4		Kreuzschlitzschraube Thermoplast 3.5x10 (535601401) 3.5 X 10
	2		Schalter L2 mit Linearhebel (547366701) Linear lever inc screws
	1		Kabel Displaypanel (535601301) Wiring Display-Main logic board
	1		LED-Display inklusive Aufkleber (547366801) Inc decal
	1		Schutzrahmen G6-Micro-Fernbedienung (547376301) Protective frame
	1		Gehäusedichtung Fernbedienung (547211301)
	1		Gehäuse Fernbedienung unten (547386001) Bottom section inc stop button, wiring harness battery, Gore tex valve
	1		Hauptplatine Fernbedienung (547386201) Main logic board PCBA, including software *(For Japan market update of software is required before use. Contact sales company)
	1		Platine Funktransceiver 2.4GHz (535394301) Radio board
	1		Gehäuse Fernbedienung oben (547386301) Top section kit
	4		Seitenschalter Fernbedienung (547213701) High/low cutting deck, Xtra boost, P-brake
	2		Gummitülle Kippschalter (535336601) Engine, PTO
	2		Kragenring Gummitülle (547386501) Rubber hood
	1		Druckknopf Ein/Aus-Schalter (535336201) Remote on/off
	1		Gummikappe Druckknopf (535336301) Rubber hood

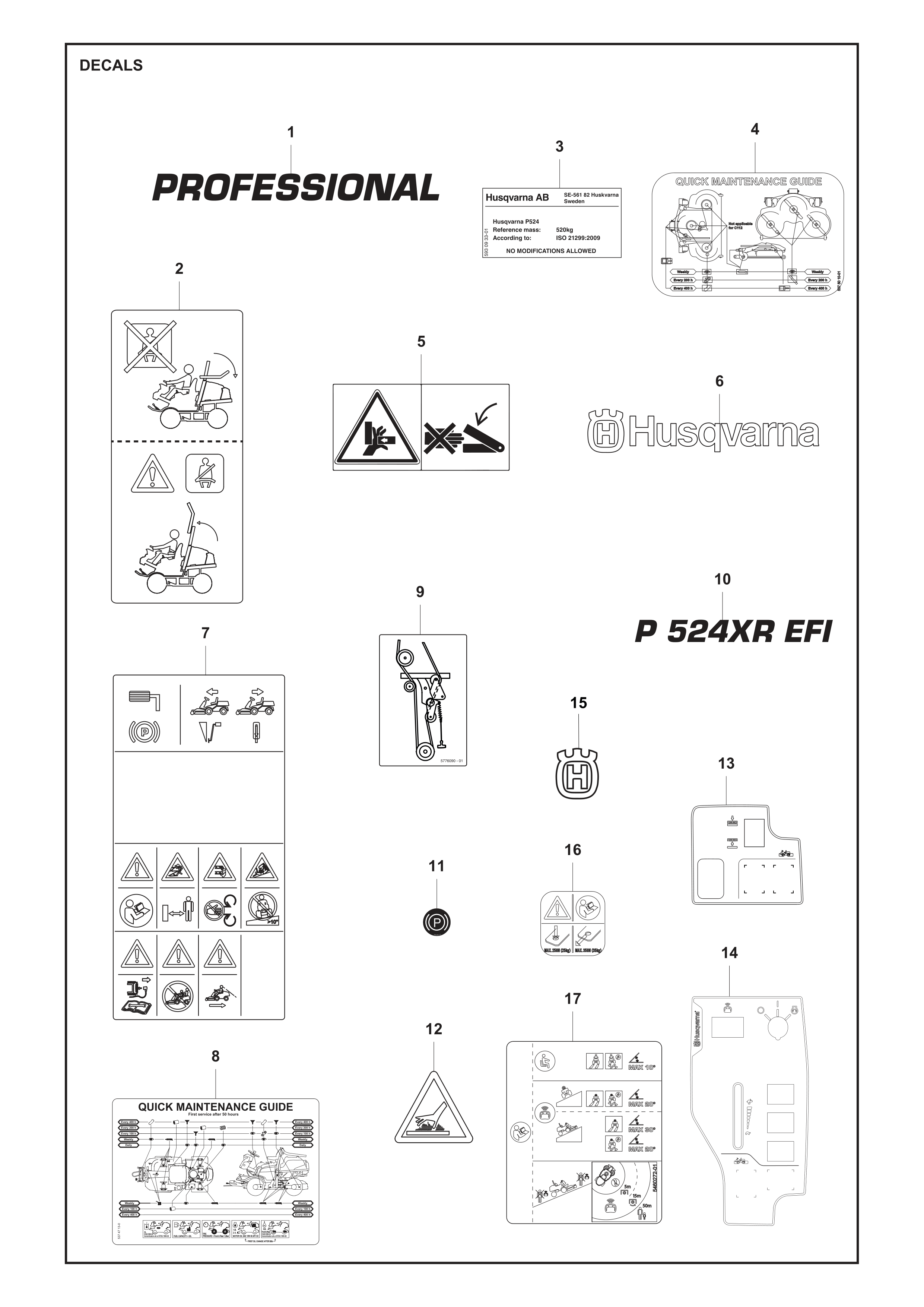

Nr.	Anzahl im Gerät		Artikel
	2		Aufkleber Professional grau (598729401)
	1		Warnaufkleber Sicherheitsgurt Überrollbügel (593585201) Safety belt rops
	1		Typenschild Überrollbügel (593093301) Identification rops
	1		Wartungsaufkleber Mähdeck (537501001) Quick maintenance guide cutting deck
	2		Warnaufkleber Quetschgefahr (580712901) Pinching label
	2		Aufkleber Schriftzug 210mm (577469001)
	1		Warn- und Startaufkleber (537486605) Start/Warning
	1		Wartungsaufkleber Frontmäher (537471302) Quick maintenance guide
	1		Aufkleber Riemenführung PTO (537463301) Belt line PTO
	2		Modellaufkleber P 524XR EFI (536999603)
	1		Aufkleber Feststellbremse (506584501) Parking brake
	1		Warnaufkleber heiße Oberflächen (505516601) Caution hot surfaces
	1		Bedienfeld-Aufkleber vorne (598975601) Control panel front
	1		Aufkleber Bedienfeld hinten (536999503) Control panel rear
	1		Aufkleber Krone 70mm (576973401)
	1		Hinweisaufkleber Anhängerbetrieb 350N (546284005) Towing label
	1		Warnaufkleber Hangneigung (546027201) Inclination warning

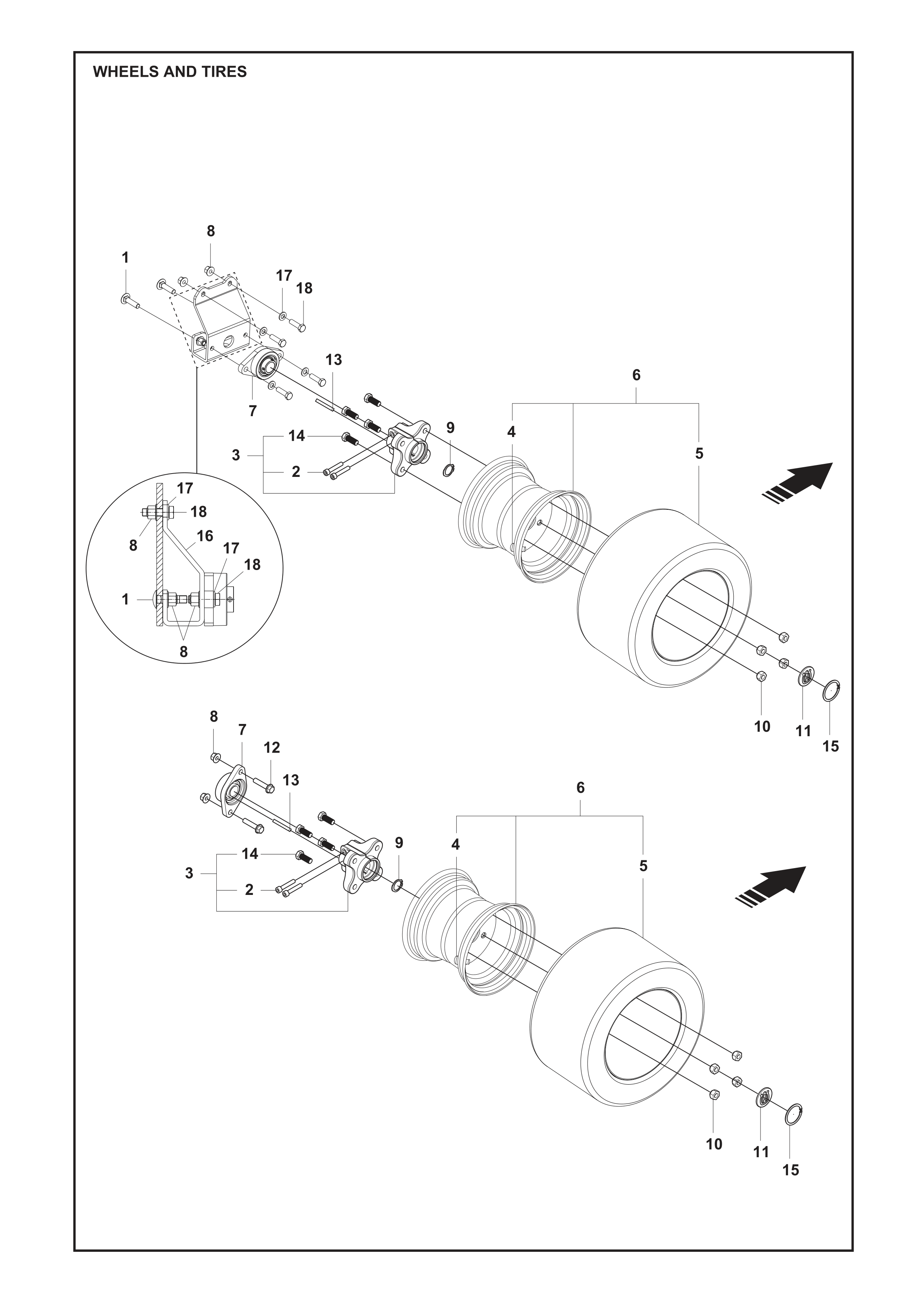

Nr.	Anzahl im Gerät		Artikel
	4		Schraube M10x40 (727649951) M10 X 40
	8		Innensechskantschraube M8x45 (725546001) M8 X 45
	4		Naben-Baugruppe Radaufnahme (585046801)
	4		Reifenventil (506574301)
	4		Reifen Carlisle Fast Trax 18x11B10 4PR (546034001)
	4		Komplettrad 11x18 Zoll ET-18 (546033901) Complete tire with rim and valve
	4		Lagereinheit FYTB 1.TF (577087301)
	16		Flansch-Sicherungsmutter M10 (576645705) M10
	4		Sicherungsring SGA 25x2 (574458801)
	16		Radmutter M12x1.5 (506865001) M12 X 1,5
	4		Deckscheibe Ø47x3 (577591501)
	4		Schraube M10x45 (506675403) M10 X 45
	4		Passfeder 6.3x6.3x50 (506555901)
	16		Sechskantschraube M12x1.5x30 (586937401) M12 X 1,5 X 30
	4		Sicherungsring SGH 48x1.75 (735314110)
	2		Halter Lagerabstandshalter (547055902)
	8		Unterlegscheibe (734117201) ISO 7089
	8		Sechskantschraube 10x35 (725249751) M10 X 35

Nr.	Anzahl im Gerät		Artikel
	1		Schmiernippel M6 (738881001)
	1		Sicherungsmutter M12 (732252201) M12
	6		Sicherungsmutter M10 (732212001) M10
	1		Schraube M10x40 (727649951) M10 X 40
	1		Sechskantschraube M10x110 (725251351) M10 X 110
	2		Sechskantschraube M10x55 (725250271) M10 X 55
	1		Sechskantschraube 10x35 (725249751) M10 X 35
	1		Staubkappe Drehpunkt (590700003)
	2		Verschleißplatte vertikaler Hinterachsanschlag (585563001)
	1		Scheibe Verbindungsstange (583861201)
	1		Gelenkzapfen Verbindungsstange (583854701)
	1		Hülse Verbindungsstange (578246401)
	1		Befestigungsscheibe unterer Drehpunkt (577614601)
	1		Scheibe unterer Drehpunkt (577614501)
	1		Unterlegscheibe (734117201)
	2		Sechskantmutter M10x1.25 (586050101) M10
	4		Gelenkkopf M10 Außengewinde (577408501)
	2		Platte Swasch-System (577401001)
	2		Buchse Swasch-System (577400301)
	2		Feder Swasch-Gestänge (577390601)
	1		Halter Pumpenriemen-Abdeckung (546126402)
	1		Gelenkkopf M10 Innengewinde rechts (506951701)
	1		Steuerwelle Swasch-Gestänge (585448401)
	1		Geschwindigkeitsbegrenzer Swasch-Gestänge (577389601) SWASCH ROD ASSY
	1		Zugstange Swasch-Gestänge (577388601)
	2		Sechskantschraube M10x70 (577376701) M10 X 70
	2		Stange L=109mm (577202202)
	5		Scheibe 25x10.5x4mm (576823101) 25x10.5x4
	5		Schraube M10x25 mit Sicherung (506675401) M10 X 25
	1		Sechskantschraube M12x70 (576654807) M12 X 70
	2		Schraube M12x50 (576654805) M12 X 50
	4		Flansch-Sicherungsmutter M10 (576645705) M10
	2		Anschlagplatte Hinterachse (576474201)
	1		Sicherungsring SGH 47 (576468001)
	1		Gleitlager 47x25 (576271701)
	1		Verbindungsstangen Knickgelenk (576110001)
	4		Bundschraube M8x23.5 (544362401) M8 X 23.5
	1		Sicherungsblech Knickgelenk (536646801)
	1		Hinterachse (548444601) ASSY
	1		Chassisrahmen (536596803)
	3		Federmutter M6 (535429101) M6 SPRING
	8		Blindnietmutter M8x16.5 (506916201) M8 X 16.5
	1		Rahmenverstärkung hinten (536379801)
	1		Gleitplatte (548012601)
	4		Vollgewindeschraube M6 mit Scheibenauflage (574856202) M6 X 21

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Wartungskit 50h (534976002) 50h, Ölfilter, Kraftstofffilter, Hydraulikölfilter
	Wartungskit 200h (534976102) 200h, Ölfilter, Luftfilter, Kraftstofffilter
	Wartungskit 400h (534976202) 400h, Vorluftfilter, Zündkerze, Riemen
	Kraftstofffilter (595927301) Kraftstofffilter.
	Zündkerze HQT-11 (596421001) HQT-11
	Ölfilter Kawasaki (578159201) Kawasaki 49065-7007
	Luftfiltereinsatz Kawasaki (585408001) Kawasaki
	Vorfilter Kawasaki (585408002) Luftfilter, P524
	Hydraulikfilter 12 bar (546157401) Hydraulik, 12 bar
	Hydraulikfilter Tank (544001901) Hydraulik
	Riemen Pumpenantrieb Ld=1155mm (589538801) Pumpenantrieb, Ld=1155mm, #577003101
	Riemen Kupplungsantrieb 3708mm (589534501) Kupplung–Mähdeck/Zubehör, 3708mm
	Akku (547853701) 12V, 28Ah
	Tankdeckel grau (584248702) grau, Husqvarna-Logo

Zubehör

	Artikel beschreibung
	Mähdeck Combi 122X (970727101) Combi 122X
	Mähdeck Combi 112X (970727001) Combi 112X
	Mähdeck Combi 122 (970626301) Combi 122, ARCM5122v1
	Mähdeck Combi 112 (970626201) Combi 112, ARCM5112v1
	Mähdeck R137X (970727201) R137X
	Mähdeck R137 (970612001) R137, P524X EFI
	Schlegelmäher (536900001) P524X
	Schlegelmäher mit Y-Messern (547121501) Y-Messer, ARFM5100v3
	Schlegelmäher mit Hammerschlegeln (547121502) Hammerschlegel
	Kehrbürste (536902602) P 524X
	Kehrbürste (536902602) P 524X
	Schneeräumschild (536900201) P 524X
	Gummischürfleiste 125cm (531007134) 125cm
	Schneefräse (536903001) P524X
	Schneefräse (536903002) P524X, ARST5100Xv2
	V-Schneeschild (536902701) P 524X
	V-Schneeschild (536902702) P524X
	Verlängerungskabel-Satz (547227801) Satz, P524X
	Handgriff mit 4 Schrauben (538941901) P524X
	Gepäckträger (594988301) Rider 400er-Serie
	Adapterplatte Akku-Boxen (547041301) Rider, Akku-Boxen
	Schotterharke (587932001) Schotterharke
	Anbaurechen (536903102) P 500, ARRK5125Xv3
	Anbaurechen (536903102) ARRK5125Xv3
	Halterung Anhängerkupplung (538828601) Anhängerkupplung, P 500D
	Steckdosen-Kit vorne (537635902) Anbausatz
	Steckdosen-Kit hinten (537636001) P 524X
	Sitz Grammer Primo M (538941801) Grammer Primo M seat
	Armlehne rechts (965896801) rechts
	Schutzplatten-Set (548762501) P524X-Serie
	Anhängerkupplung (529807501) P 500D/DX
	Haken Anhängerkupplung (538828701) Haken, P 500D
	Anhänger Profi (953511703) Anhänger Profi passend für P 524X.
	Streuwagen Profi (536903301) Profi, P524X
	Kupplungs-Kit (536960401) P 524X
	Batterieladegerät BC 0.8 (579450101) BC 0.8
	Batterieladegerät CTEK MXS 5.0 (580355201) CTEK MXS 5.0, 12V/5A, EU
	Laderampen 2000x260mm (505699045) 2000mm x 260mm

Dokumente

Für Husqvarna P 524XR EFI stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.

Bedienungsanleitungen

Bedienungsanleitung (PDF) für Husqvarna Frontmäher P 524XR EFI – Inbetriebnahme, Einstellungen, Wartung und Sicherheit.

P 524XR EFI 2025 de

Sprachen des Dokuments: DE, FR, NL, SL

P 524XR EFI 2024

Sprachen des Dokuments: DE, FR, NL, SL

Wählen Sie die passende Version nach Modelljahr oder Produktnummer; Inhalte können je nach Variante abweichen.

Benötigen Sie Ersatzteile?

Finden Sie mit unserem Husqvarna Teilefinder schnell und unkompliziert das passende Ersatzteil für Ihr Husqvarna Gerät. Durchstöbern Sie die Explosionszeichnungen Ihres Modells und bestellen Sie die benötigten Komponenten mühelos.

Zum Ersatzteilkatalog

Loading ...
