Husqvarna 123HD60 | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell 123HD60 von Husqvarna. Weitere Informationen findest Du in den zugehörigen Dokumenten und Anleitungen.

Ersatzteilkatalog für 123HD60

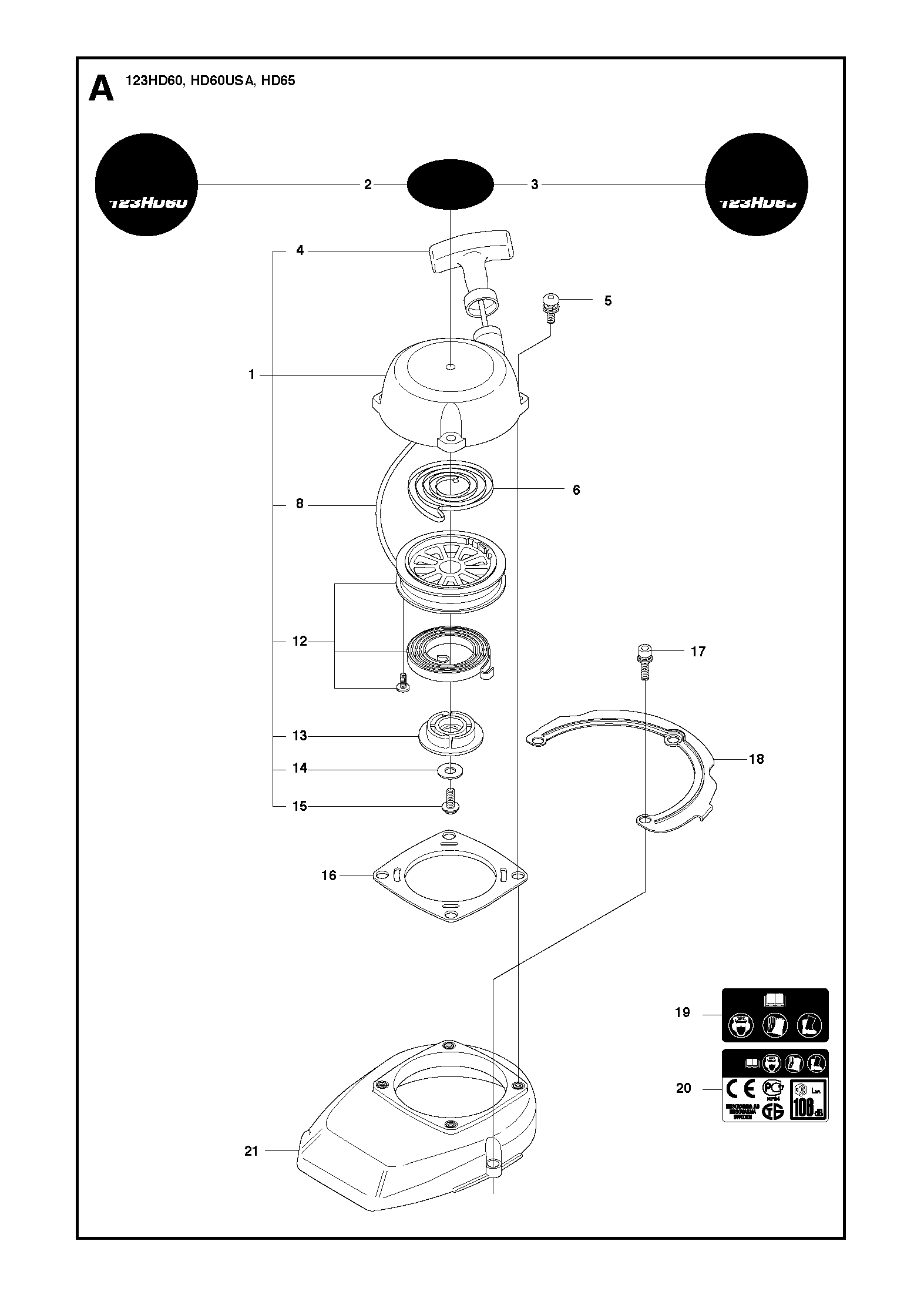

Nr.	Anzahl im Gerät		Artikel

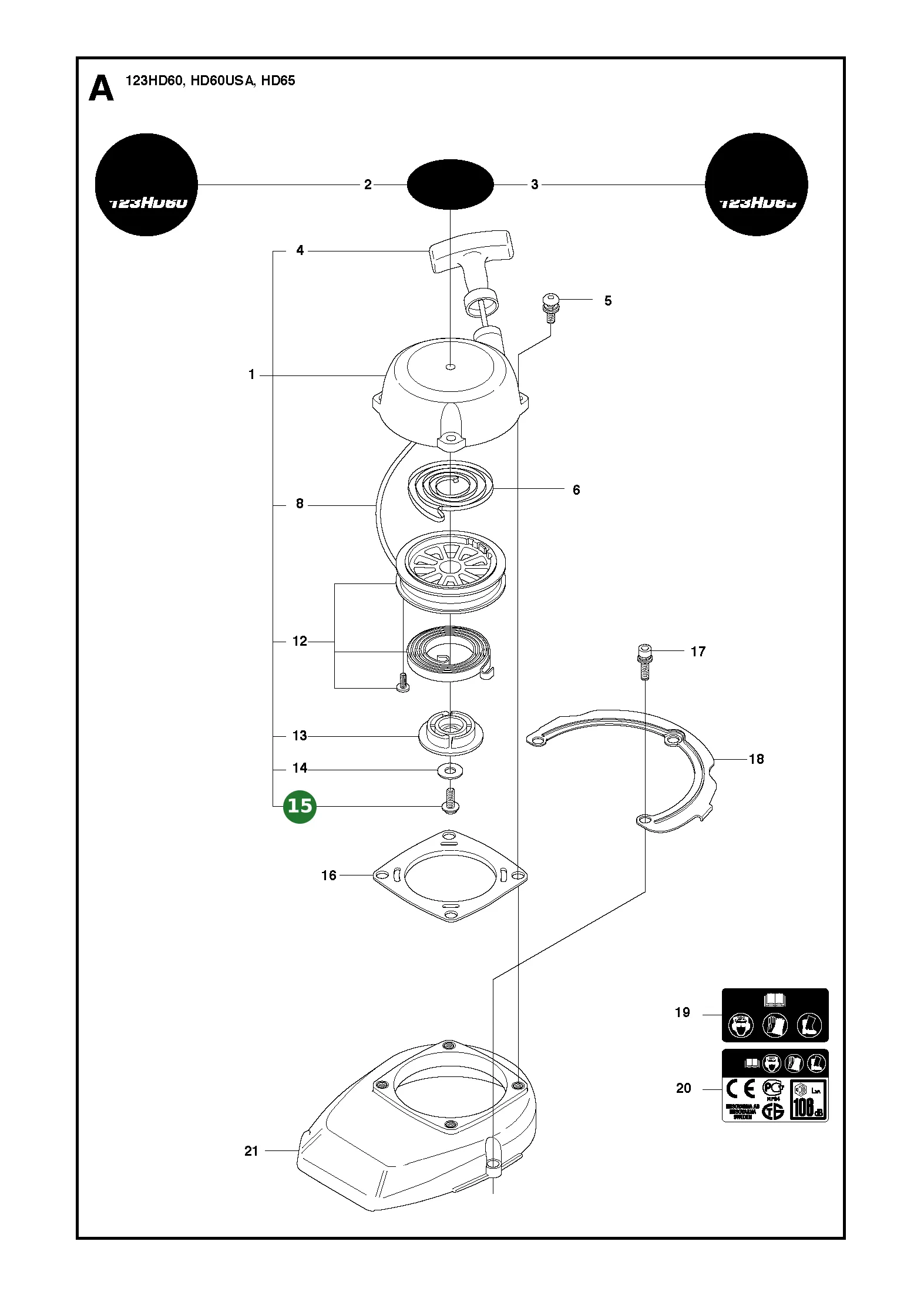

	1		Seilzugstarter (544304601)
	1		Aufkleber Starter 123HD60 (544383201) 123HD60
	1		Aufkleber Starter 123HD65 (504043801) 123HD65
	1		Startergriff T-förmig (544304701)
	4		Schraube M5x16 (544293301)
	1		Rückholfeder Seilzugstarter (544303901)
	1		Starterseil (544304201)
	1		Federkassette Seilzugstarter (544304001)
	1		Seilrolle Seilzugstarter (544304101)
	1		Scheibe Seilrolle (544296701)
	1		Schraube Seilrolle (544297401)
	1		Montageplatte Starter (544293401)
	3		Schraube M5x20 (544291901)
	1		Platte Starterabdeckung (544304501)
	1		Warnaufkleber US-/AU-Ausführung (544110702) US, AU
	1		Warnaufkleber CE (EC-Ausführung) (544057602) EC
	1		Abdeckung Startergehäuse unten (531004824)

Nr.	Anzahl im Gerät		Artikel

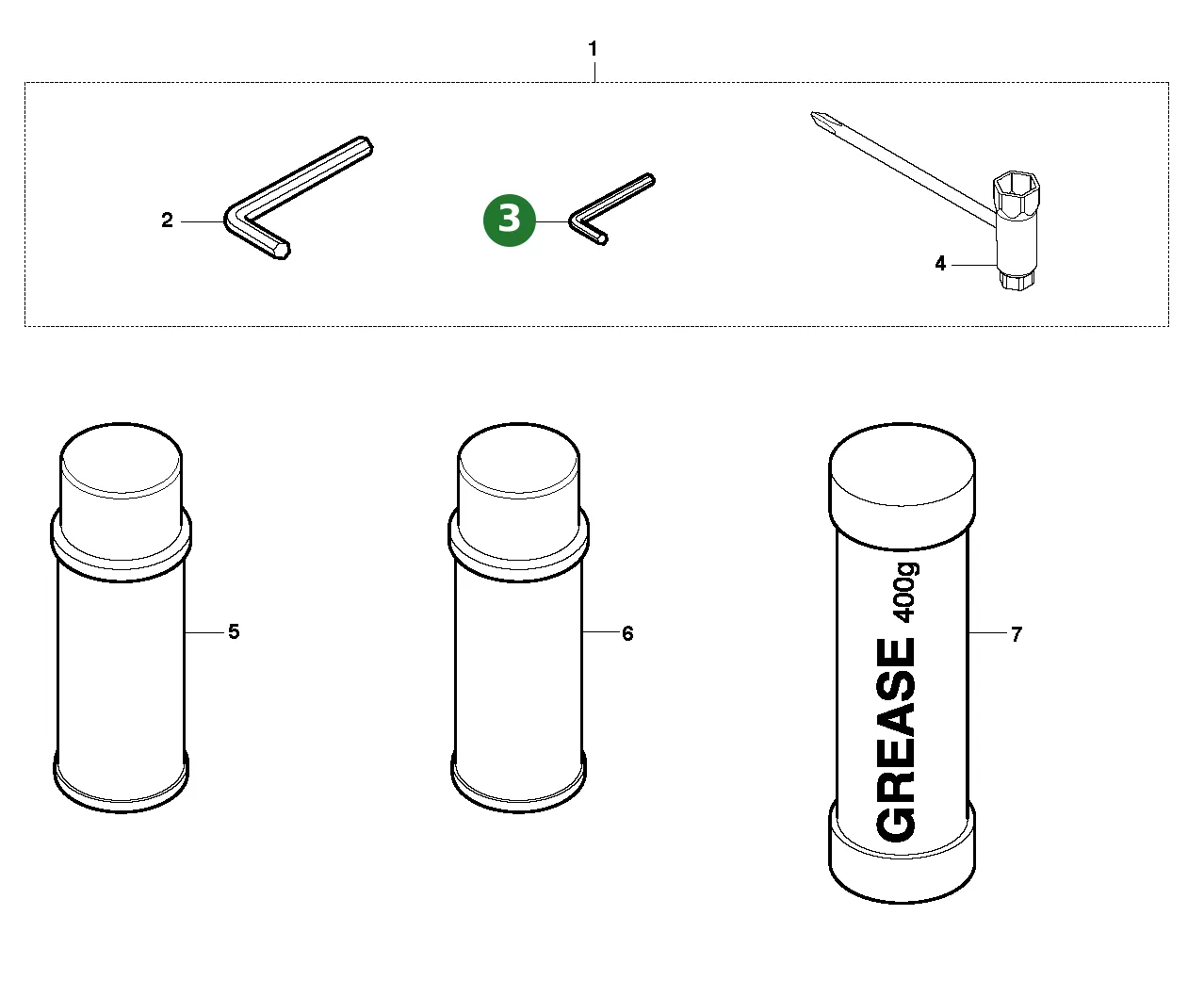

	1		Zubehörbeutel Werkzeug (504044601)
	1		L-Schlüssel groß (504044501)
	1		L-Schlüssel klein (504044401)
	1		Kombischlüssel (504044301)
	1		Fett UL22 (531007513) UL22
	1		Fett UL21 (531007512) UL21
	1		Mehrzweckfett Multi Advanced 400g (588814801)

Nr.	Anzahl im Gerät		Artikel
	1		Schalldämpferabdeckung US-Ausführung (531004812) US Only
	1		Schraube M5x16 (544292101)
	2		Unterlegscheibe M5 (576207801)
	1		Schalldämpferabdeckung (544293001)
	1		Schraube M5x16 (544292101)
	1		Knopf Zylinderdeckel (544293701)
	1		Zylinderdeckel (544295301)

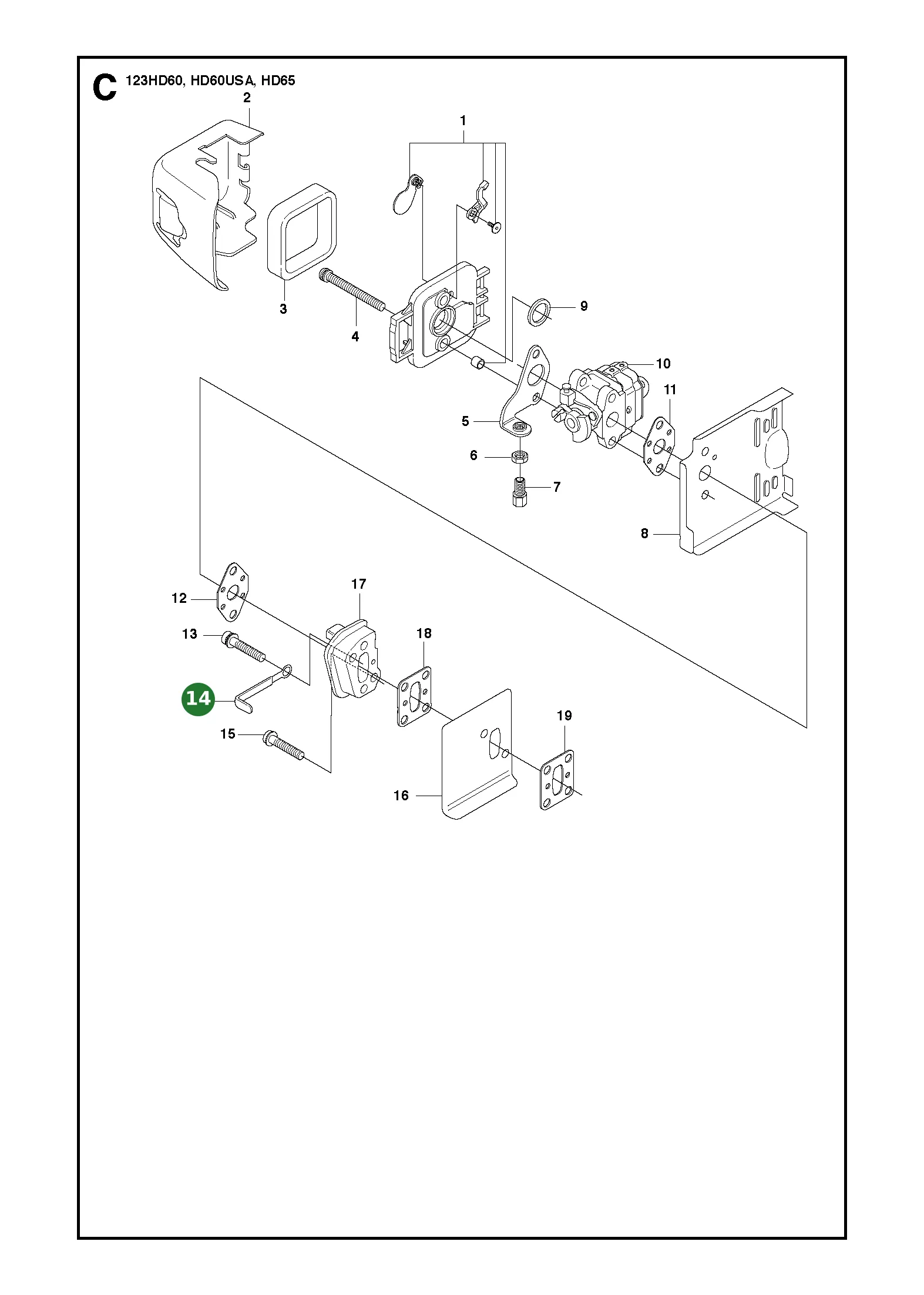

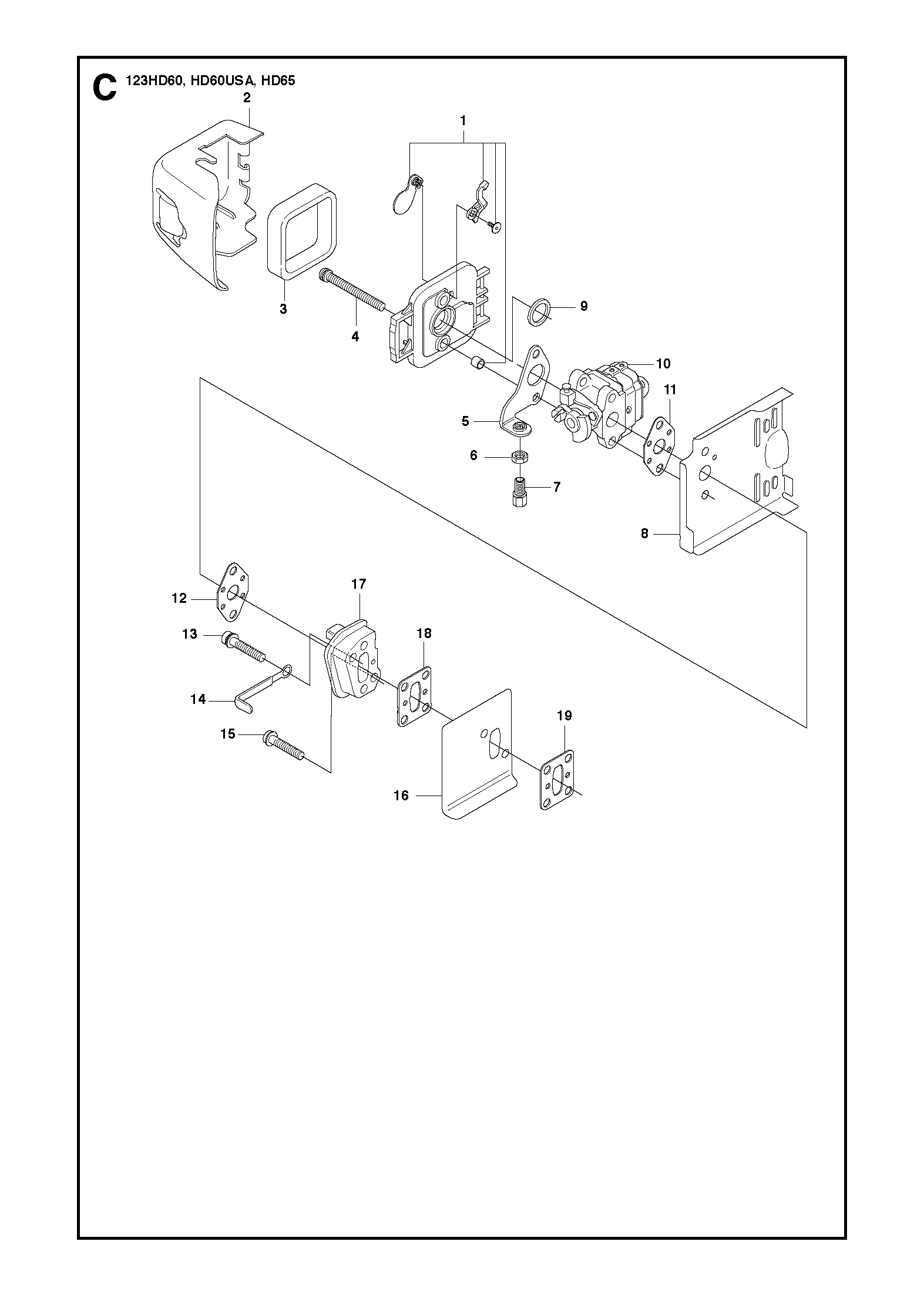

Nr.	Anzahl im Gerät		Artikel

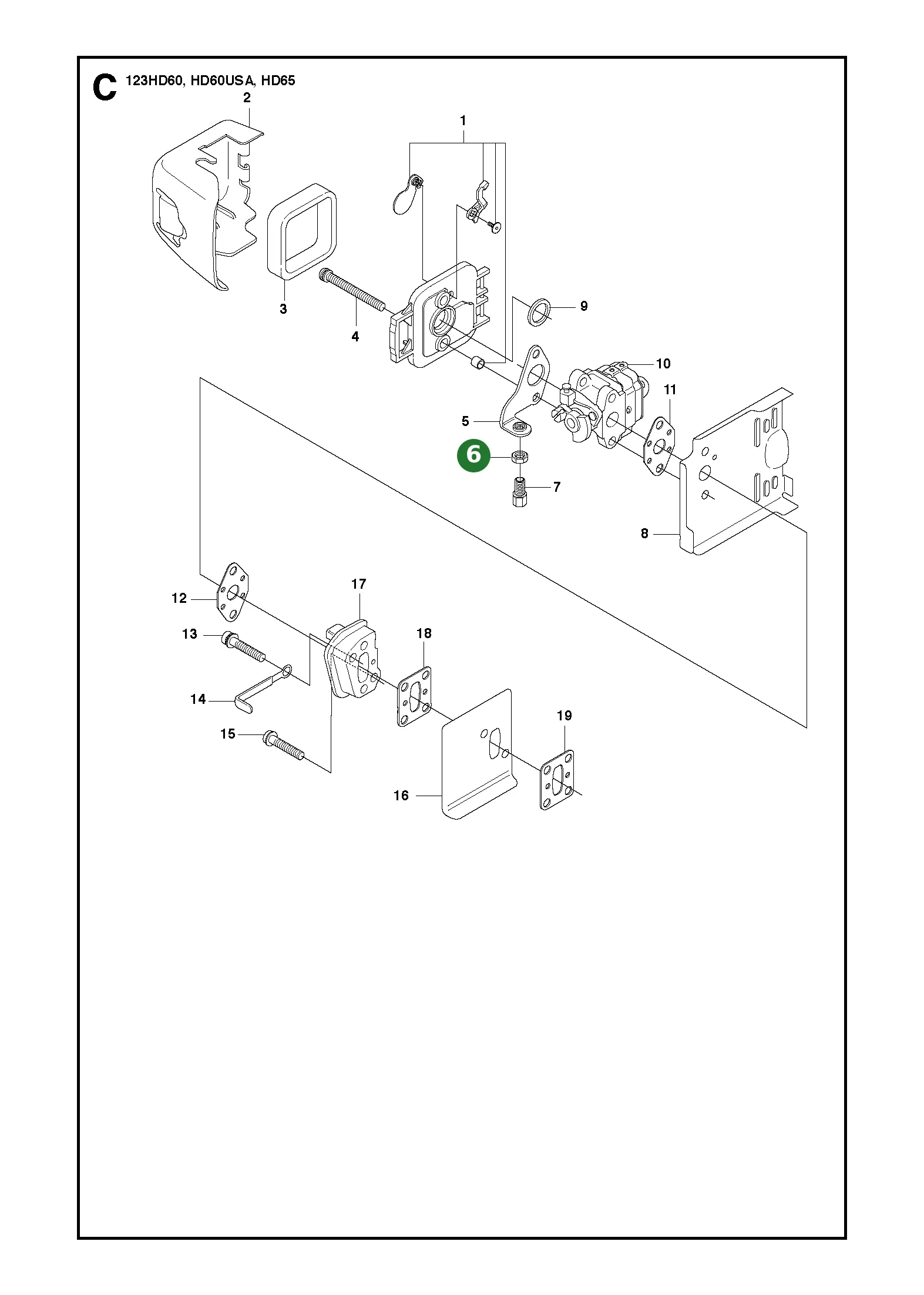

	1		Luftfiltergehäuse (544293601)
	1		Luftfilterabdeckung (544304401)
	1		Luftfiltereinsatz (531004846) AIR FILTER
	2		Scheibe Luftfilterbefestigung (531004848)
	1		Strebe Vergaserbefestigung (544296001)
	1		Mutter Vergaserbefestigung (531002445)
	1		Gewindeadapter Vergaserbefestigung (544293501)
	1		Zwischenwand Vergaser (544295201)
	1		Dichtung Vergaseranschluss (544296101)
	1		Vergaser Walbro WYL (544304301) Walbro WYL
	1		Dichtung Vergaserflansch (531002452)
	1		Dichtung Vergaserflansch (531002452)
	1		Schraube Vergaserbefestigung oben (544294001)
	1		Klemme Vergaserbefestigung (544292901)
	1		Schraube Vergaserbefestigung unten (544293901)
	1		Dichtung Ansaugseite (531004855)
	1		Isolator Vergaser (544295801)
	1		Dichtung Vergaser-Isolator (531002353)
	1		Dichtung Vergaser-Isolator (531002353)

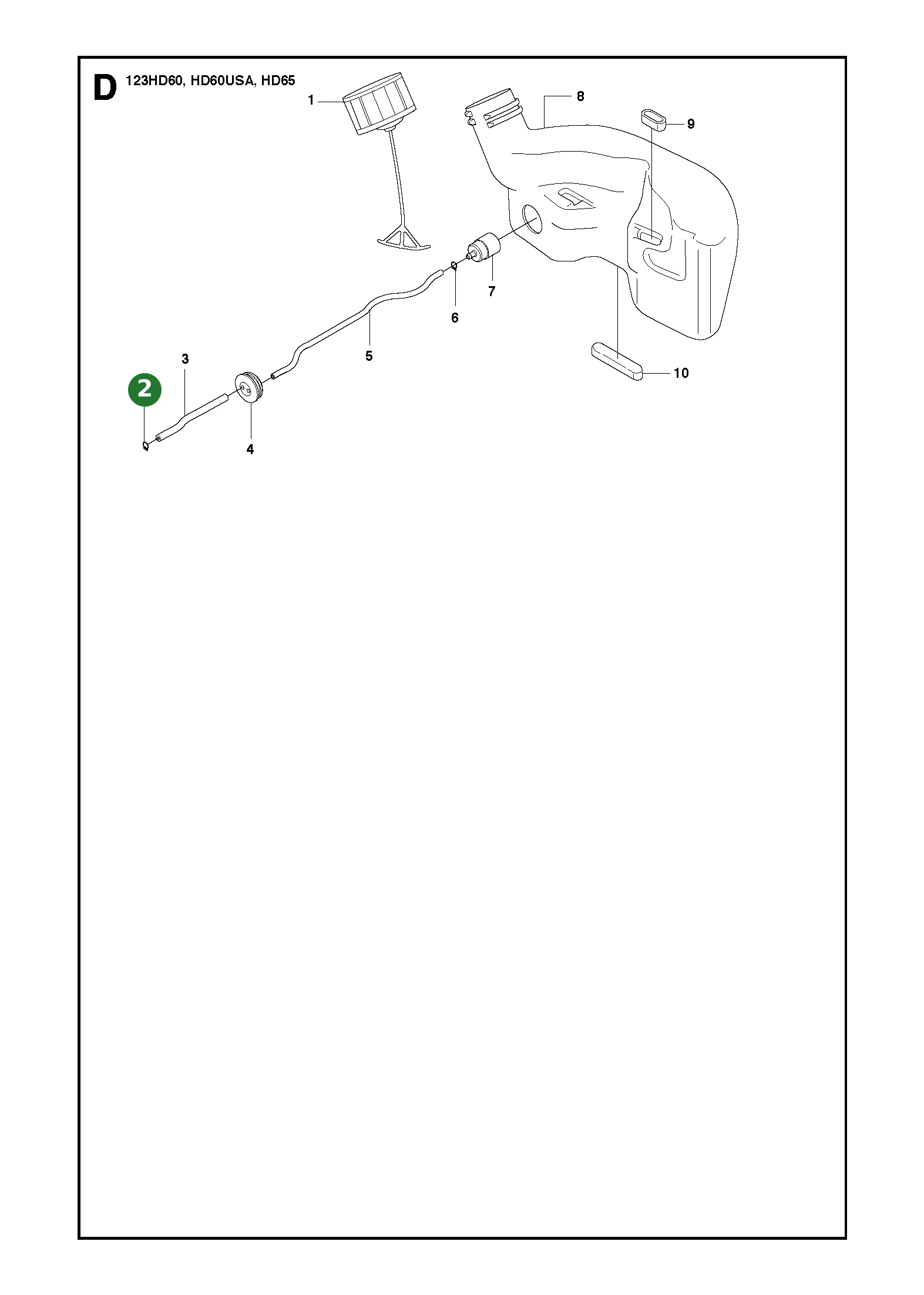

Nr.	Anzahl im Gerät		Artikel
	1		Tankdeckel mit Sicherungsband (544304901)
	1		Clip Kraftstoffschlauch (531002415)
	1		Kraftstoffschlauch kurz (531004738)
	1		Gummitülle Kraftstoffschläuche (544293801)
	1		Kraftstoffschlauch lang (531007815)
	1		Clip Kraftstoffschlauch (531002415)
	1		Kraftstofffilter (503443201)
	1		Kraftstofftank (544292701)
	2		Expander R47 21.5-24 (531004832)
	1		Rohr Kraftstofftank (531004833)

Nr.	Anzahl im Gerät		Artikel

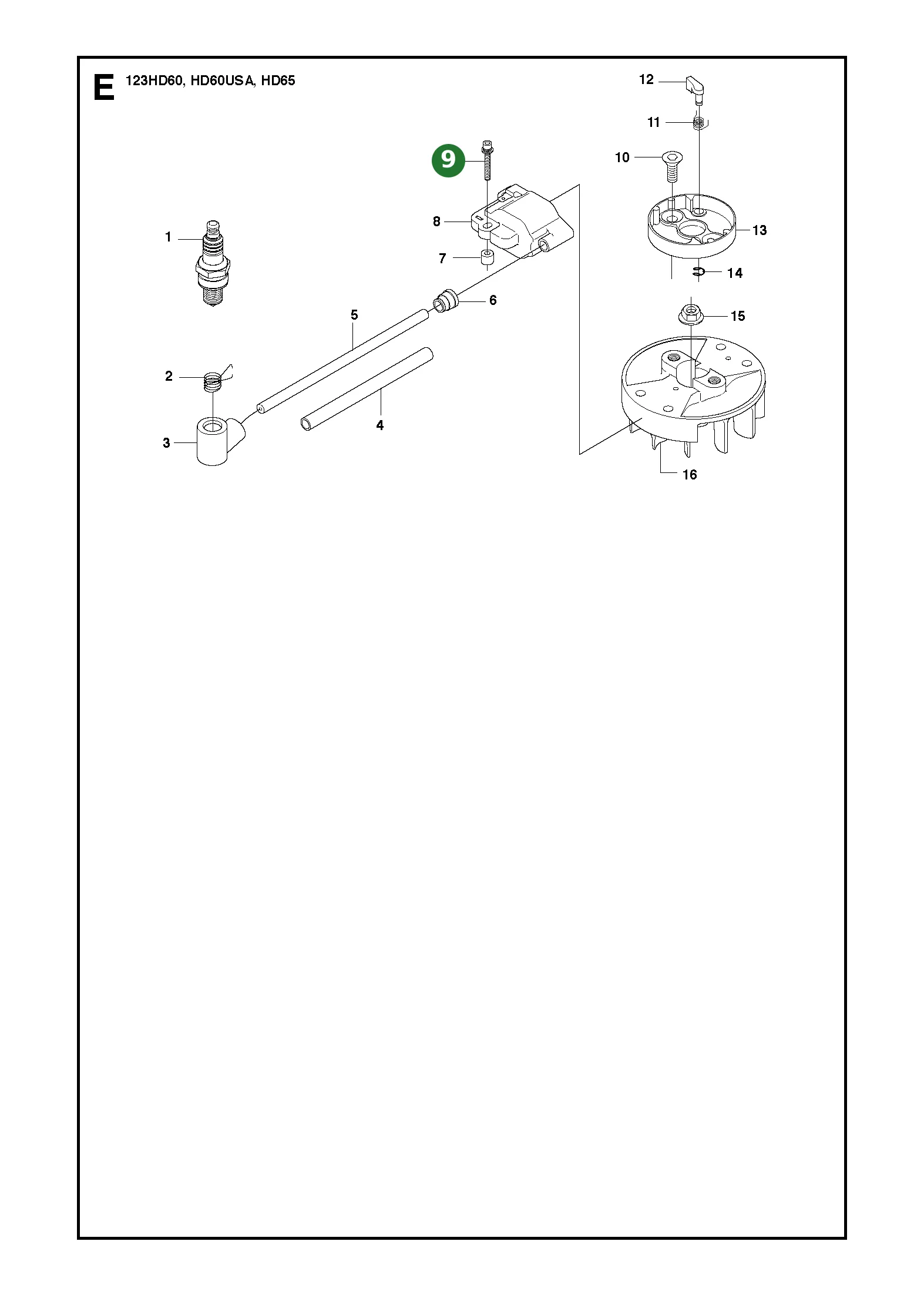

	1		Zündkerze BPMR 6Y (531004828) BPMR 6Y
	1		Kontaktfeder Zündkerzenstecker (531002399)
	1		Zündkerzenstecker (531002398)
	1		Isolator Zündkabel (544296601)
	1		Zündkabel (531007842)
	1		Hülse Zündkabel (531002401)
	2		Abstandsscheibe Zündmodul (531002404)
	1		Zündmodul (531007841)
	2		Schraube M4x25 (544292001)
	2		Schraube M6x20 (544292501)
	2		Rückholfeder Starterklinke (544303401)
	2		Starterklinke (544297801)
	1		Gehäuse Startermitnehmer (544303301)
	2		Sprengring Startermitnehmer (531002485)
	1		Mutter Startermitnehmer (531004113)
	1		Schutzblech (531004825)

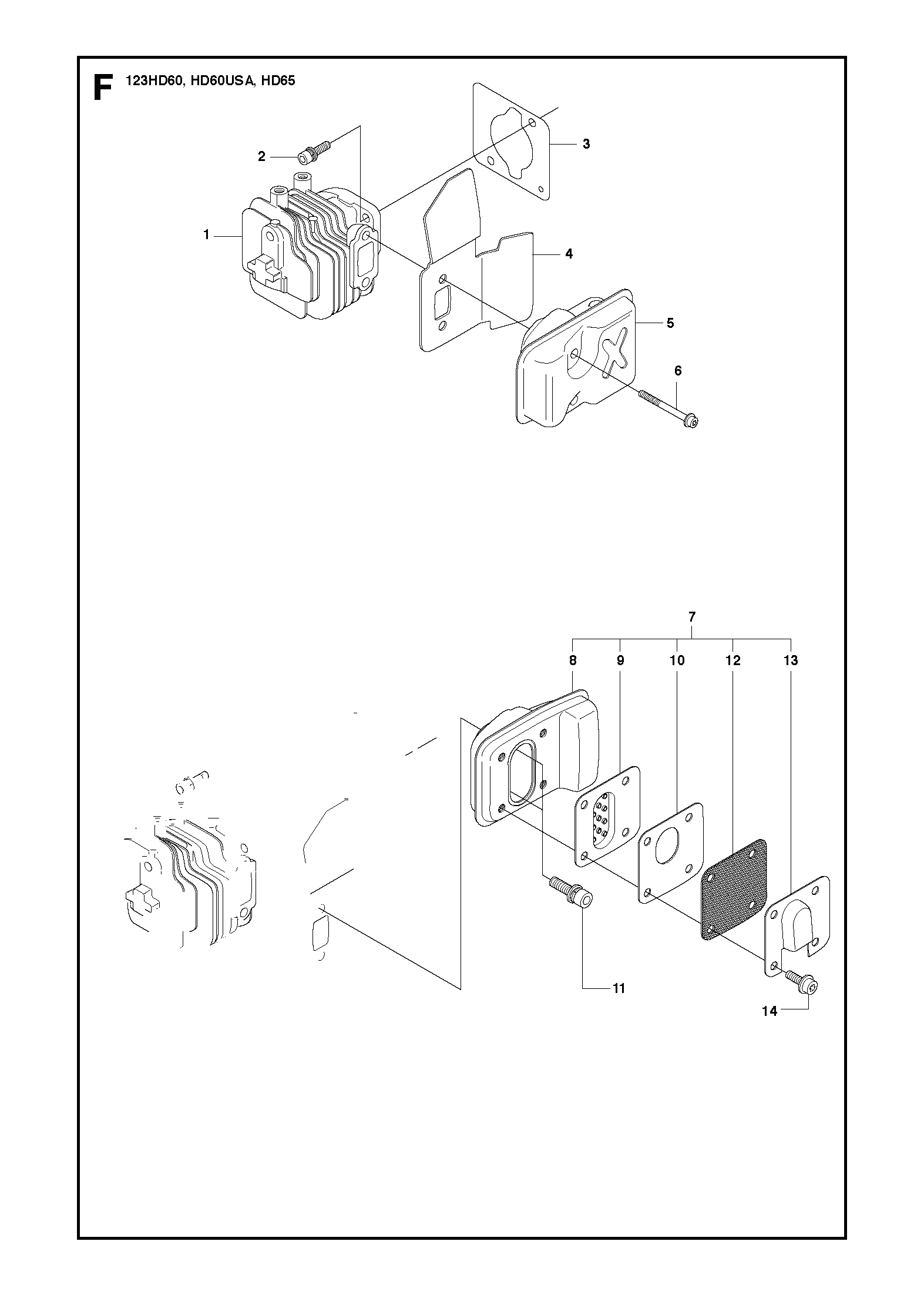

Nr.	Anzahl im Gerät		Artikel
	1		Spannstift 8x10 Schalldämpfer (531004854)
	2		Schraube Schalldämpfer M5x20 (544295501)
	1		Flanschplatte Schalldämpfer (531004802)
	1		Flanschplatte Schalldämpfer außen (531004806)
	1		Schalldämpfer (544303801)
	2		Schraube Schalldämpfer M5x40 (544292401)
	1		Schalldämpfer (US-Ausführung) (504094901) US Only
	1		Abstandsscheibe US-Schalldämpfer (531004807)
	1		Endplatte US-Schalldämpfer (531004808)
	1		Welle US-Schalldämpfer (531004810)
	2		Schraube US-Schalldämpfer (504095001)
	1		Lagerblech US-Schalldämpfer unten (531004809)
	1		Mutter US-Schalldämpfer (531004811)
	4		Schraube Schalldämpfer (504043901)

Nr.	Anzahl im Gerät		Artikel
	3		Schraube M5x25 Gehäuseoberteil (544291801)
	1		Dichtungsring Getriebegehäuse oben (531004106)
	1		Sprengring Getriebegehäuse oben (531004105)
	1		Kurbelgehäuse (544292601)
	2		Kugellager Getriebegehäuse (531004110)
	1		Dichtungsring Getriebegehäuse unten (531004107)
	1		Kupplungsdeckel unten (544292801)
	4		Schraube M5x16 (544292101)

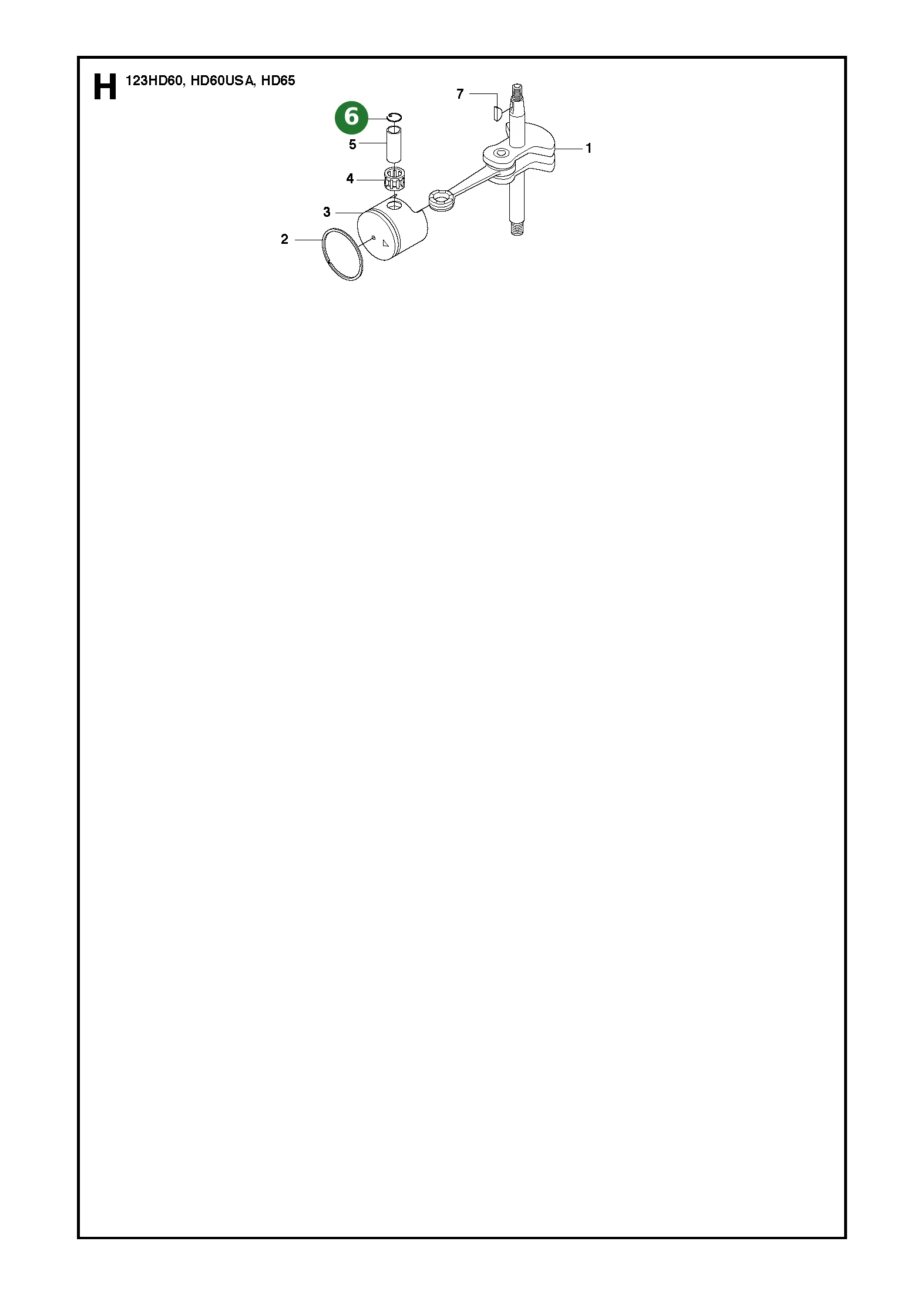

Nr.	Anzahl im Gerät		Artikel
	1		Kurbelwelle mit Pleuel (544293101)
	1		Kolbenring (531004817)
	1		Kolben (531004816)
	1		Nadellager Kolbenbolzen (531004818)
	1		Kolbenbolzen (531004088)
	2		Sicherungsclip Kolbenbolzen (531002383)
	1		Passfeder Kurbelwelle (531002402)

Nr.	Anzahl im Gerät		Artikel

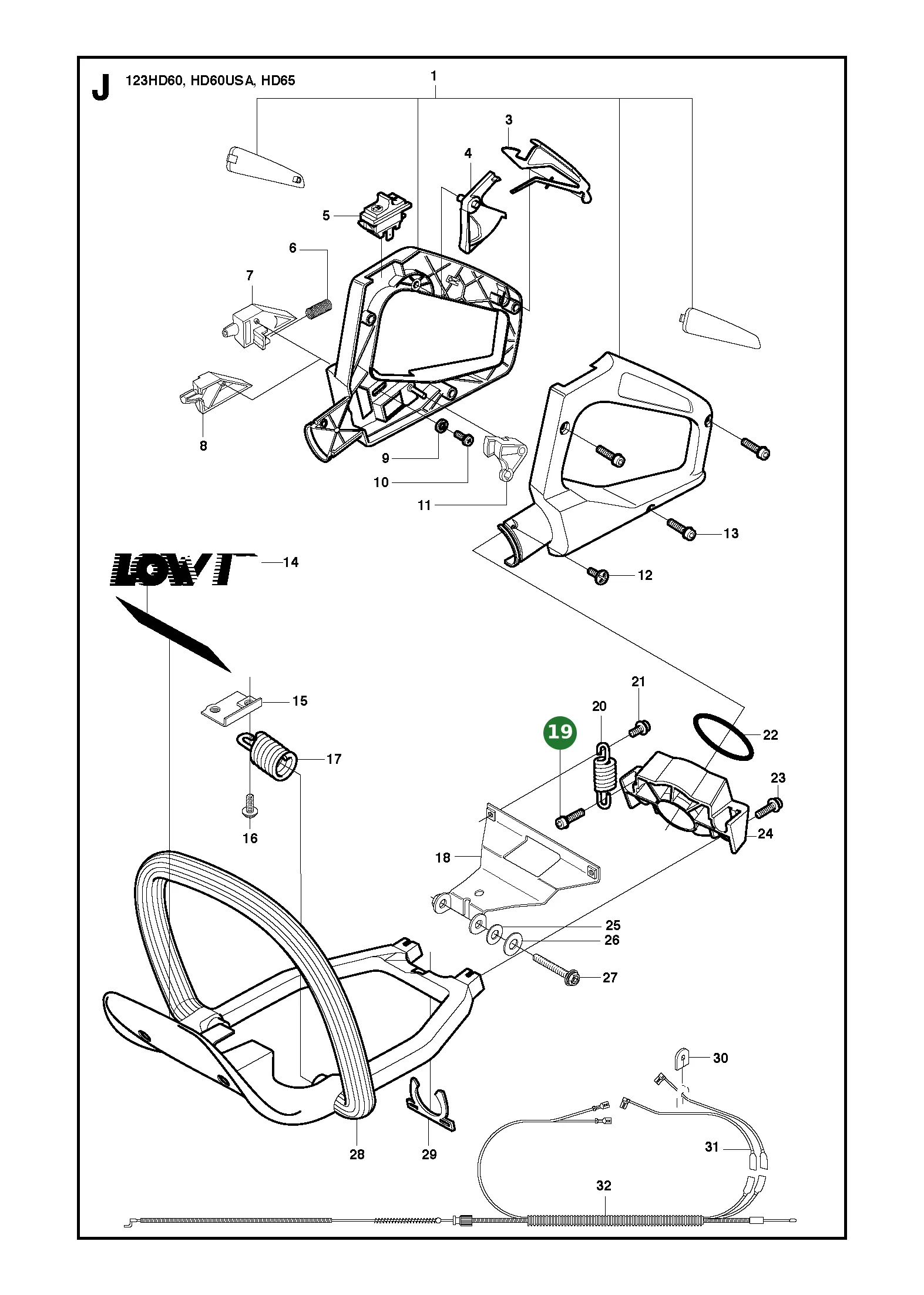

	1		Bediengriff hinten (537280005) 123HD65
	1		Bediengriff hinten (537280006) 123HD60
	1		Gashebelsperre (537183901)
	1		Gashebel (506014402)
	1		Stoppschalter (503718201)
	1		Rückholfeder Sperrknopf (503770601) 123HD65
	1		Sperrknopf Griffverstellung (503770501) 123HD65
	1		Abdeckung Bediengriff hinten (537197801) 123HD60
	1		Unterlegscheibe 3.2x9x0.8mm (734112541)
	1		Schraube PW2.9x6.5 (503212906)
	1		Sperrhaken Griffverstellung (503791502) 123HD65
	1		Schraube PW4.2x13 (503212713)
	3		Schraube PW4.8x16 (503210716)
	1		Aufkleber LowVib (503734501)
	1		Strebe rechts (544302901) R
	1		Strebe links (544303001) L
	2		Schraube M5x10 (503200710)
	2		Feder Griffdämpfung vorn (537080801)
	1		Strebe Griffbefestigung vorn (576311901)
	2		Schraube MT5x16 (503216816)
	2		Feder Griffdämpfung hinten (537080701)
	2		Schraube M5x10 (503200710)
	1		O-Ring 49.5x3mm (740441600)
	2		Schraube PW5.5x22 (503210622)
	1		Feder Griffdämpfung (537080601)
	1		Sicherungsscheibe 6.4x11x0.7mm (735215301)
	1		Unterlegscheibe 6.4x12x1.6mm (734115201)
	2		Sechskantschraube M6x40/18 (725237851)
	1		Griffbügel vorn (503771003)
	1		Sicherungsblech Griffbügel vorn (503770901)
	1		Befestigungslasche (531004829)
	2		Kurzschlussleitung Stoppschalter (531007844)
	1		Kabelsatz Bediengriff (522707501)

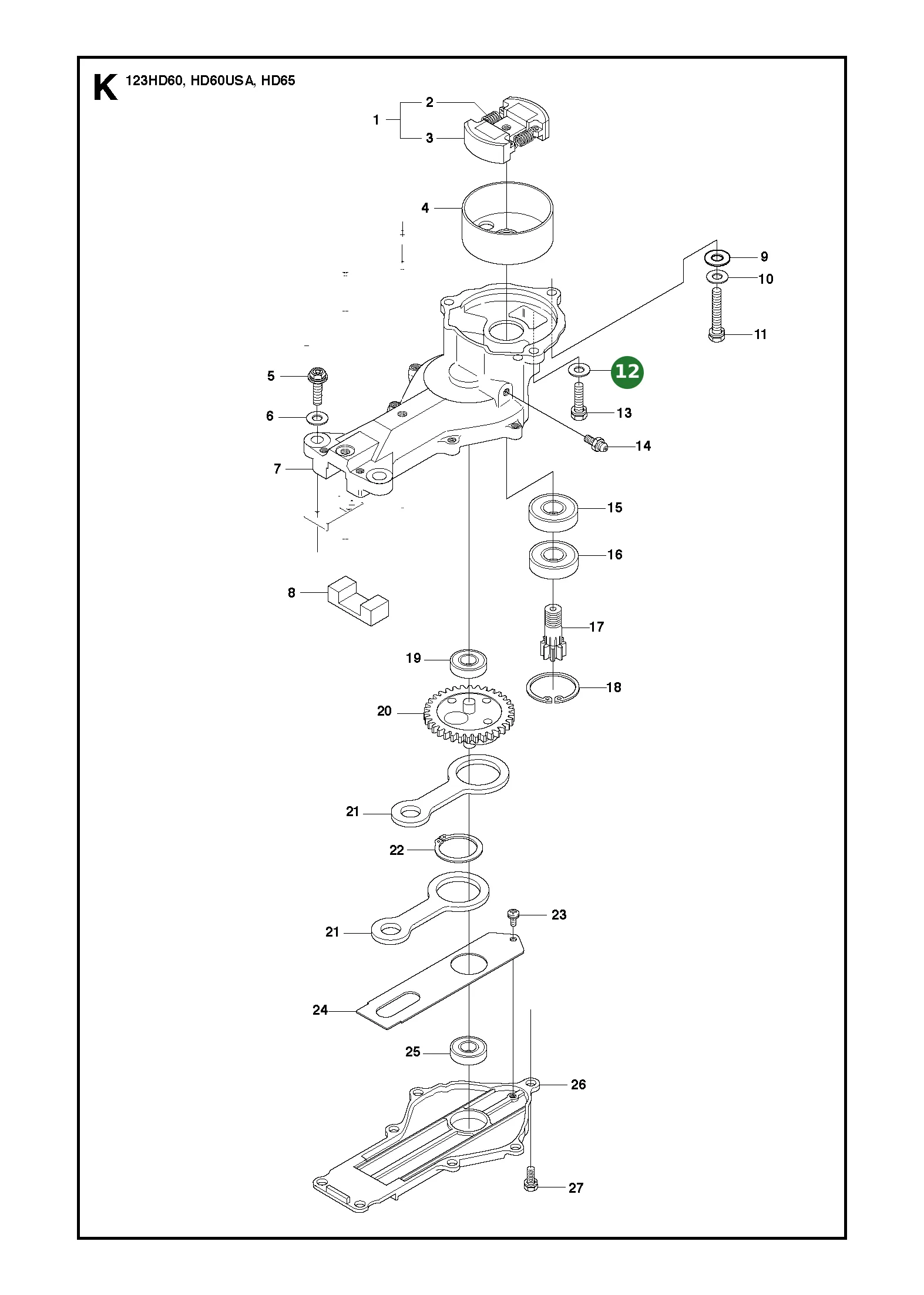

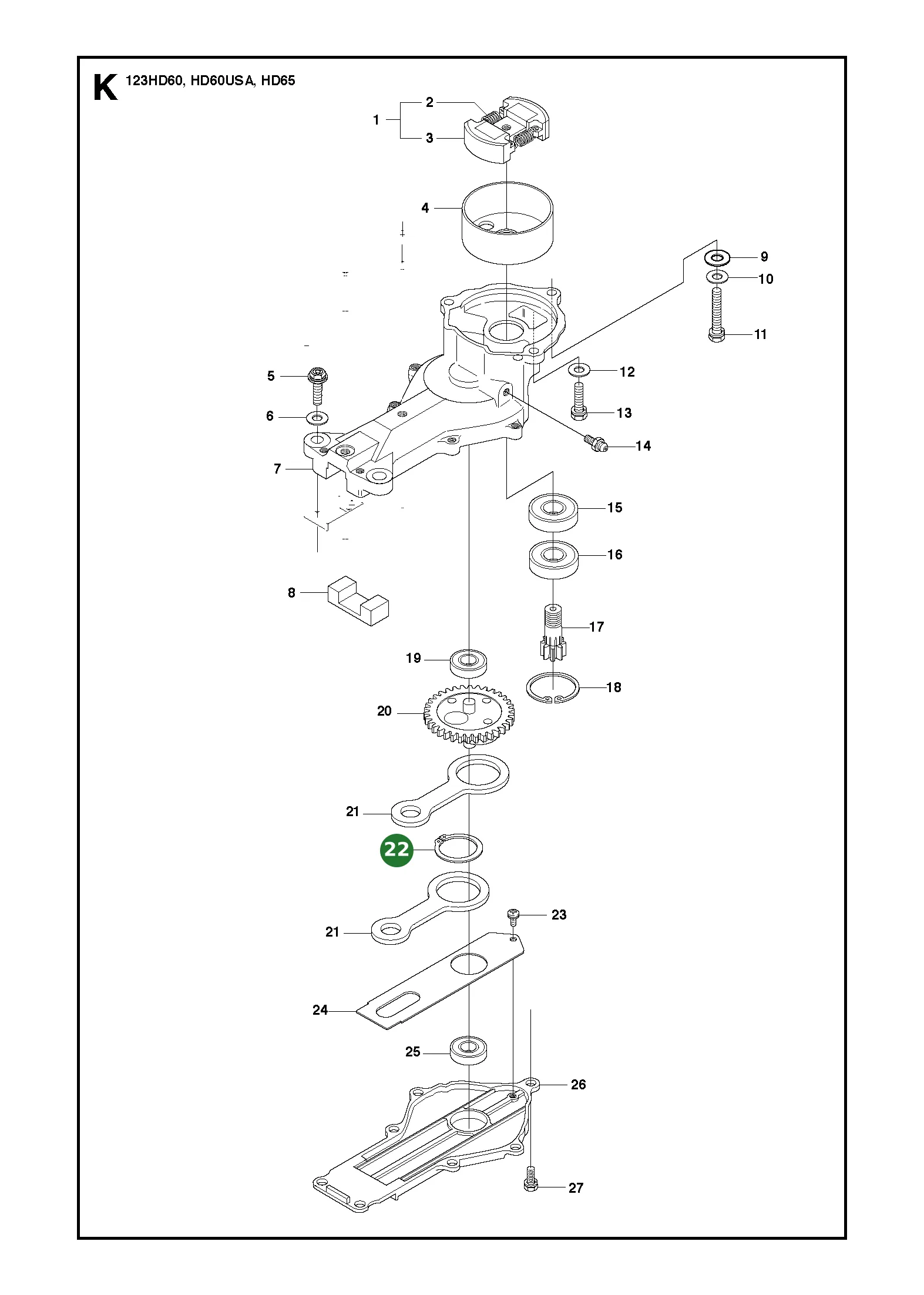

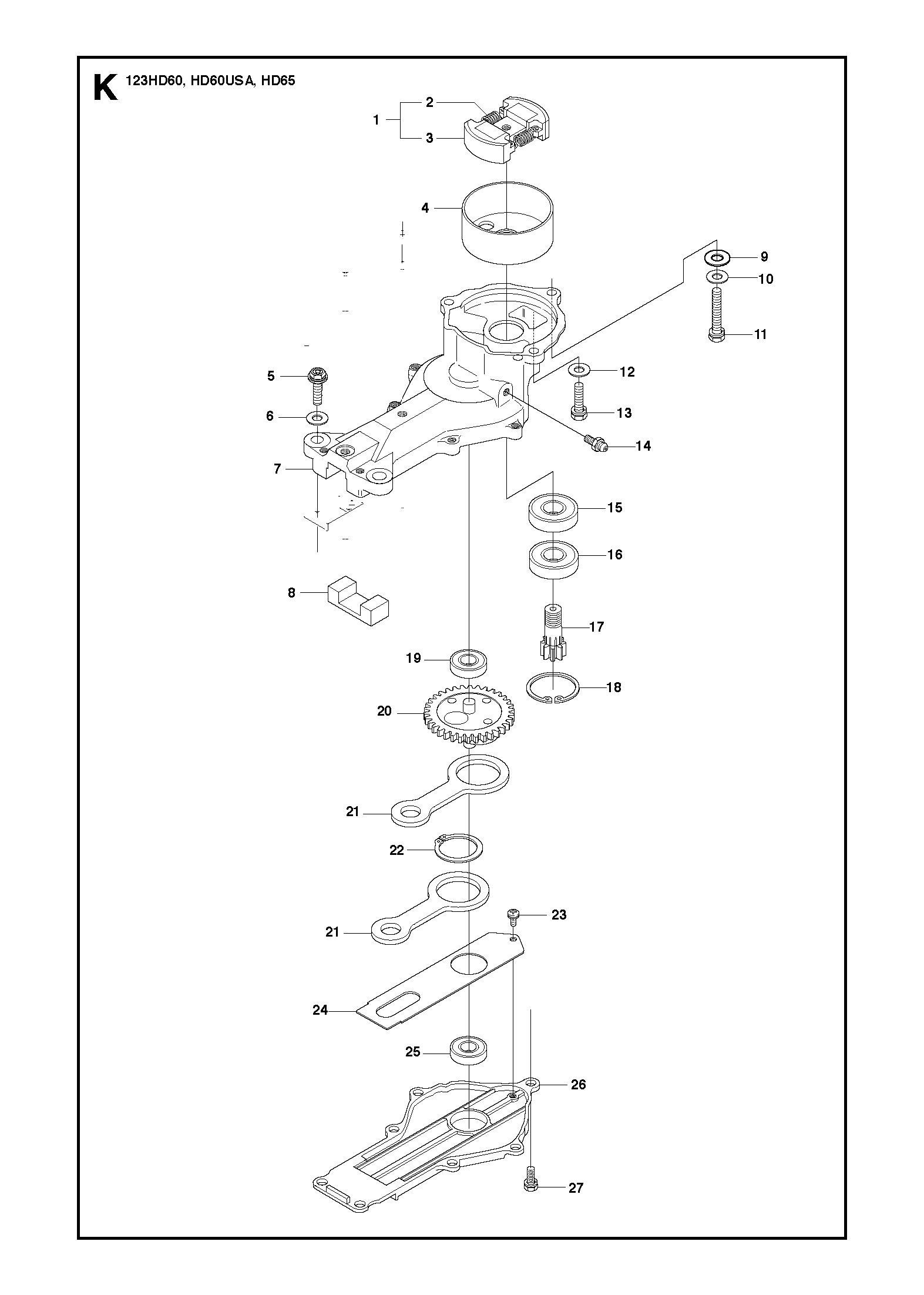

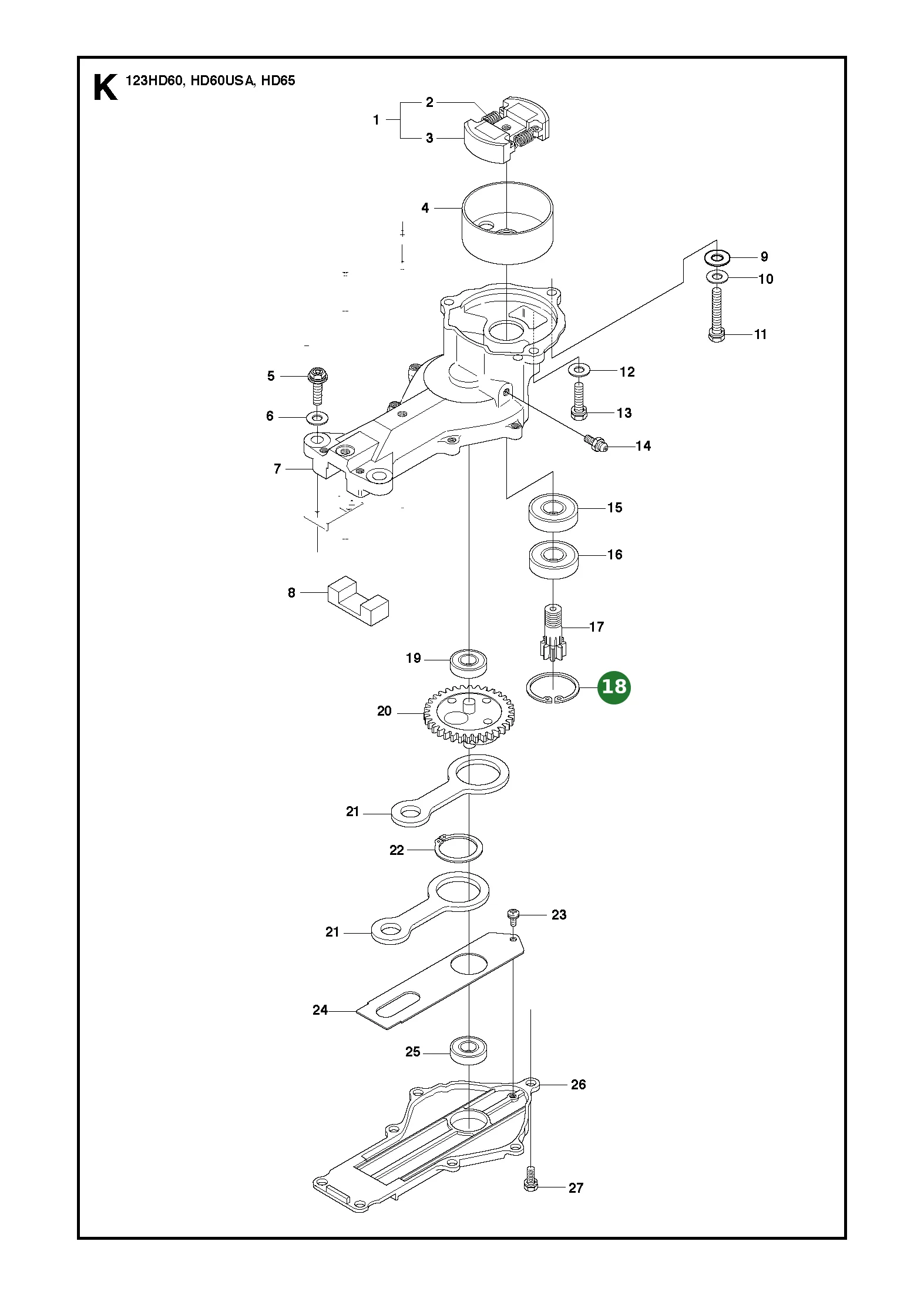

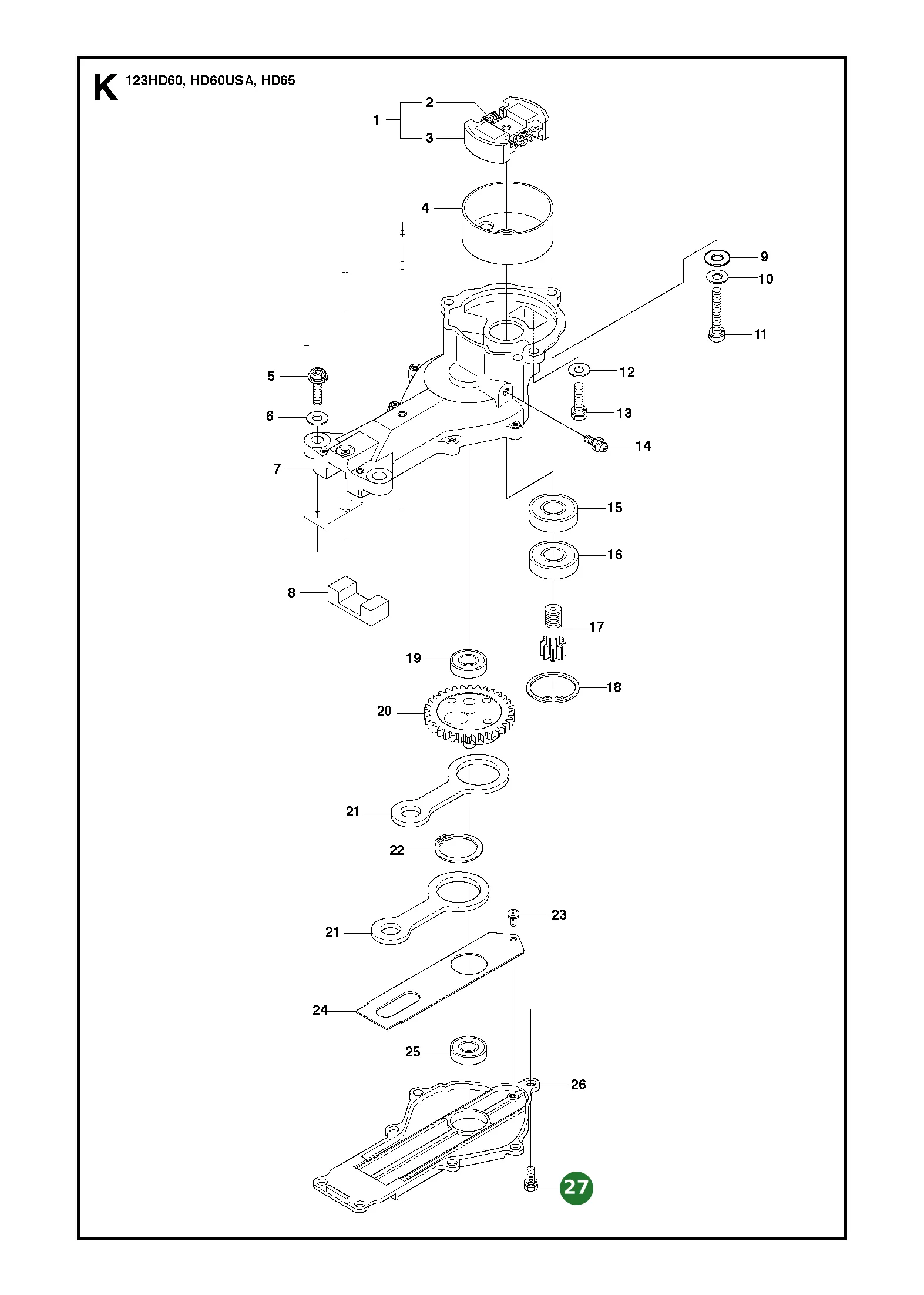

Nr.	Anzahl im Gerät		Artikel

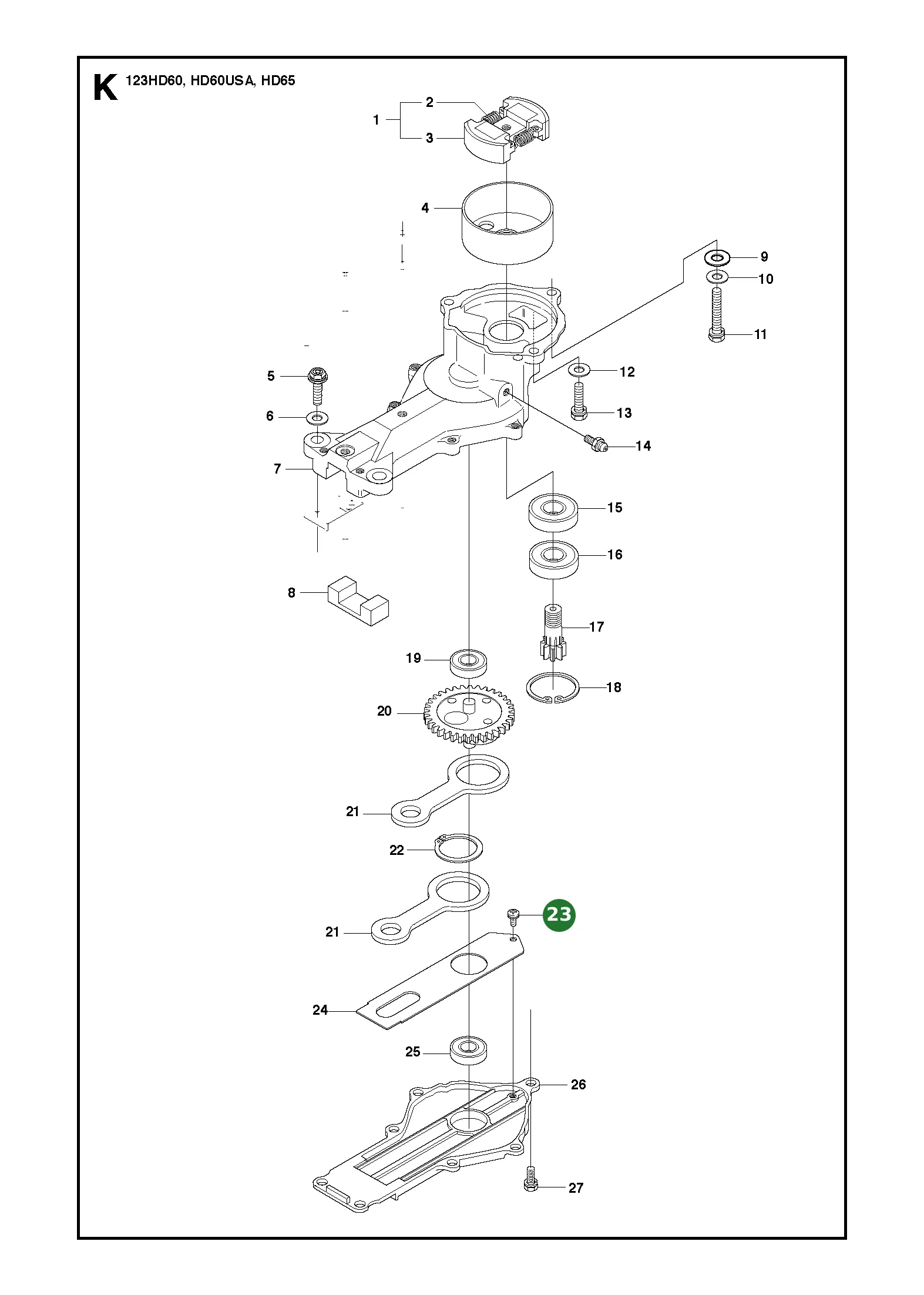

	1		Fliehkraftkupplung (544303201)
	2		Kupplungsfeder (544303701)
	2		Kupplungsbacke (544303501)
	1		Kupplungstrommel (544298201)
	2		Sechskantschraube M6x20 (725237071)
	1		Getriebegehäuse oben (544299501)
	1		Filzeinsatz (544302401)
	1		Unterlegscheibe 6.4x12x1.6mm (734115201)
	1		Sicherungsscheibe 6.4x11x0.7mm (735215301)
	1		Sechskantschraube M6x35/18 (725237651)
	2		Sicherungsscheibe 6.4x11x0.7mm (735215301)
	2		Sechskantschraube M6x20 (725237071)
	1		Schmiernippel Getriebegehäuse (531004705)
	1		Kugellager Ritzelwelle (544305001)
	1		Kugellager Ritzelwelle (544305001)
	1		Antriebsritzel (544299601)
	1		Sicherungsring Ritzelwelle (544302201)
	1		Kugellager Kurbelrad (544299201)
	1		Kurbelzahnrad (544300101)
	2		Pleuelstange Messerantrieb (544300301)
	1		Sicherungsring Pleuelstangen (544305101)
	1		Schraube Platte Messerantrieb (544302701)
	1		Platte Messerantrieb (544302601)
	1		Kugellager Kurbelrad (544299201)
	1		Getriebegehäuse unten (544302501)
	7		Schraube Getriebegehäuse (544302001)

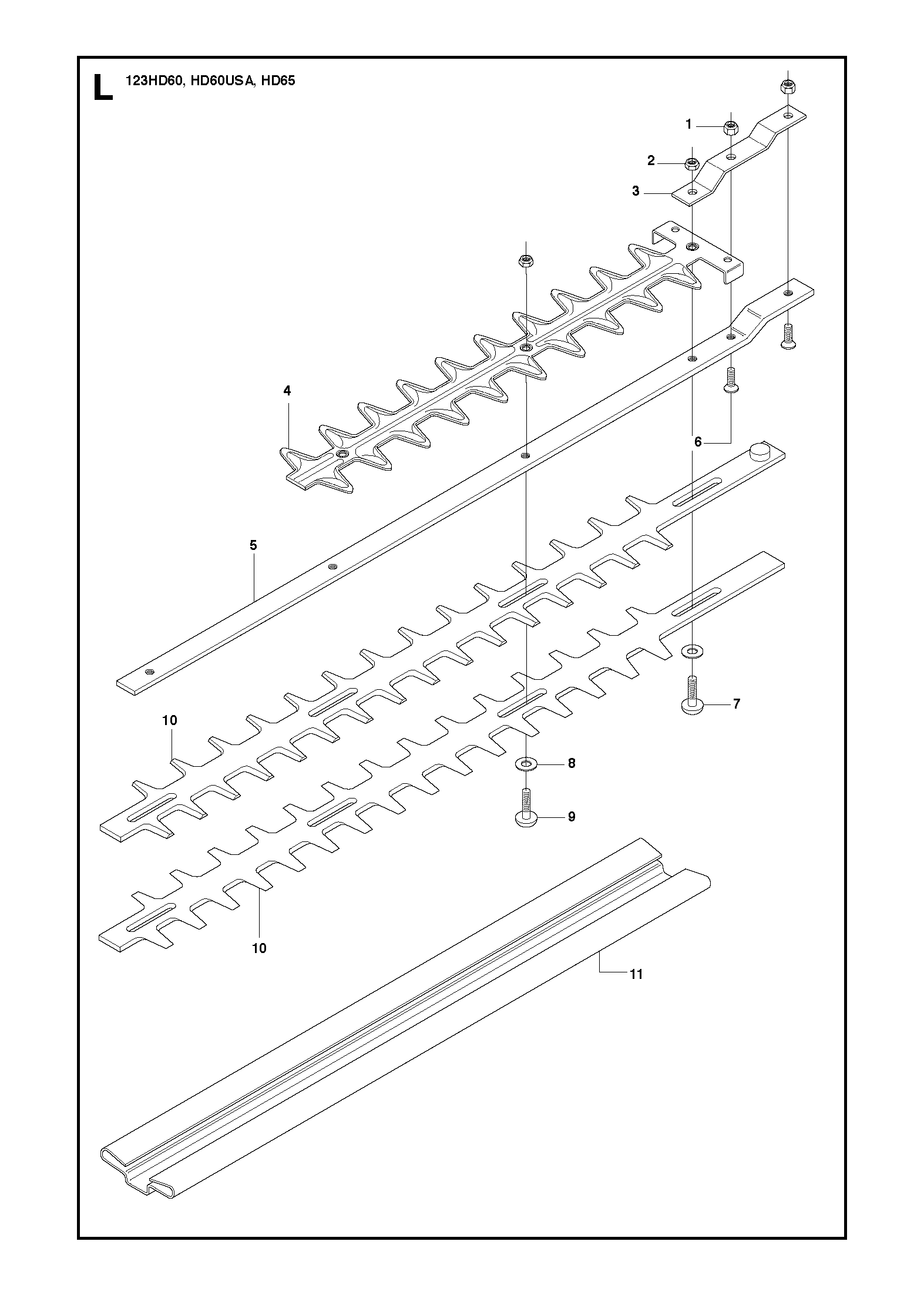

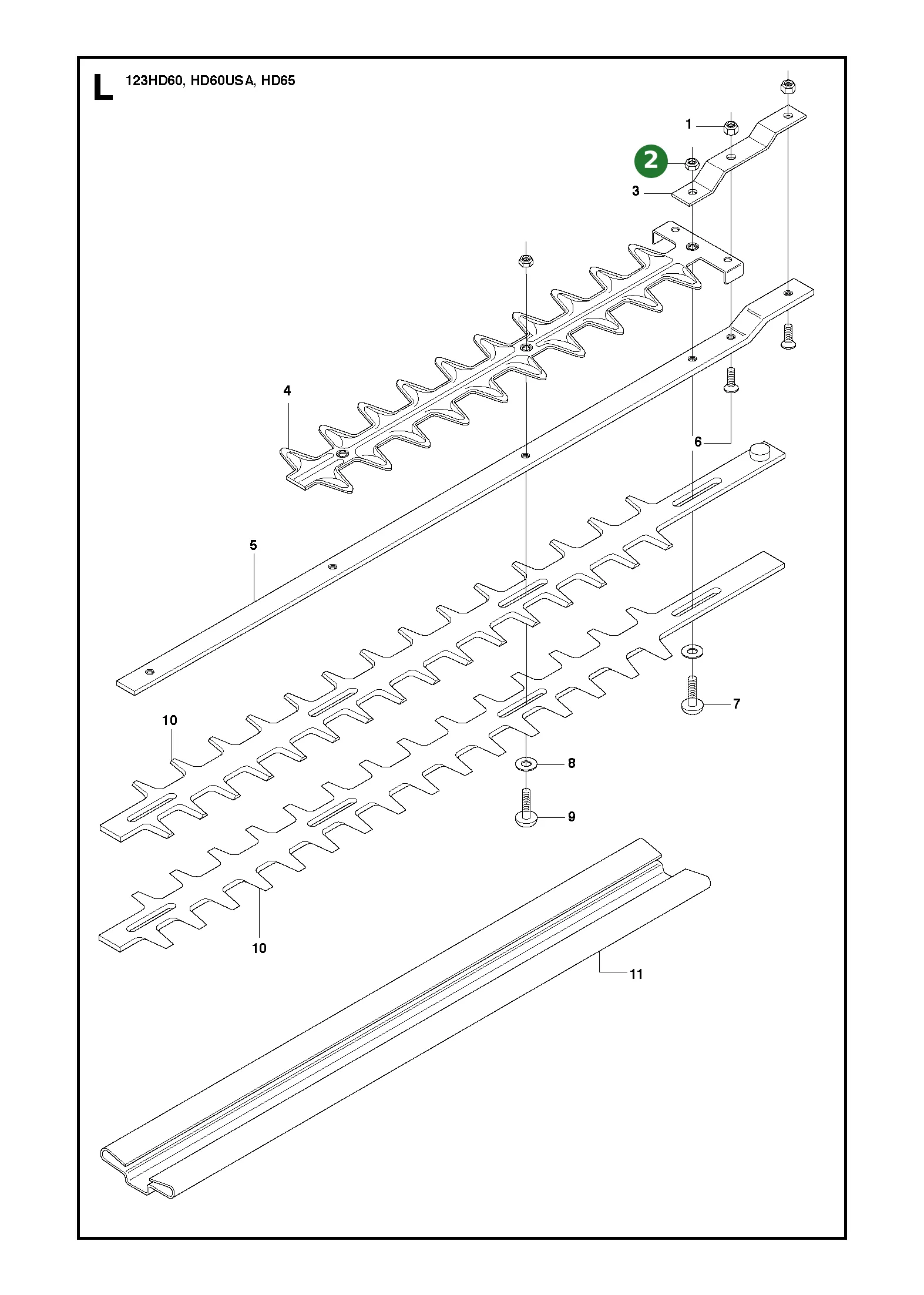

Nr.	Anzahl im Gerät		Artikel

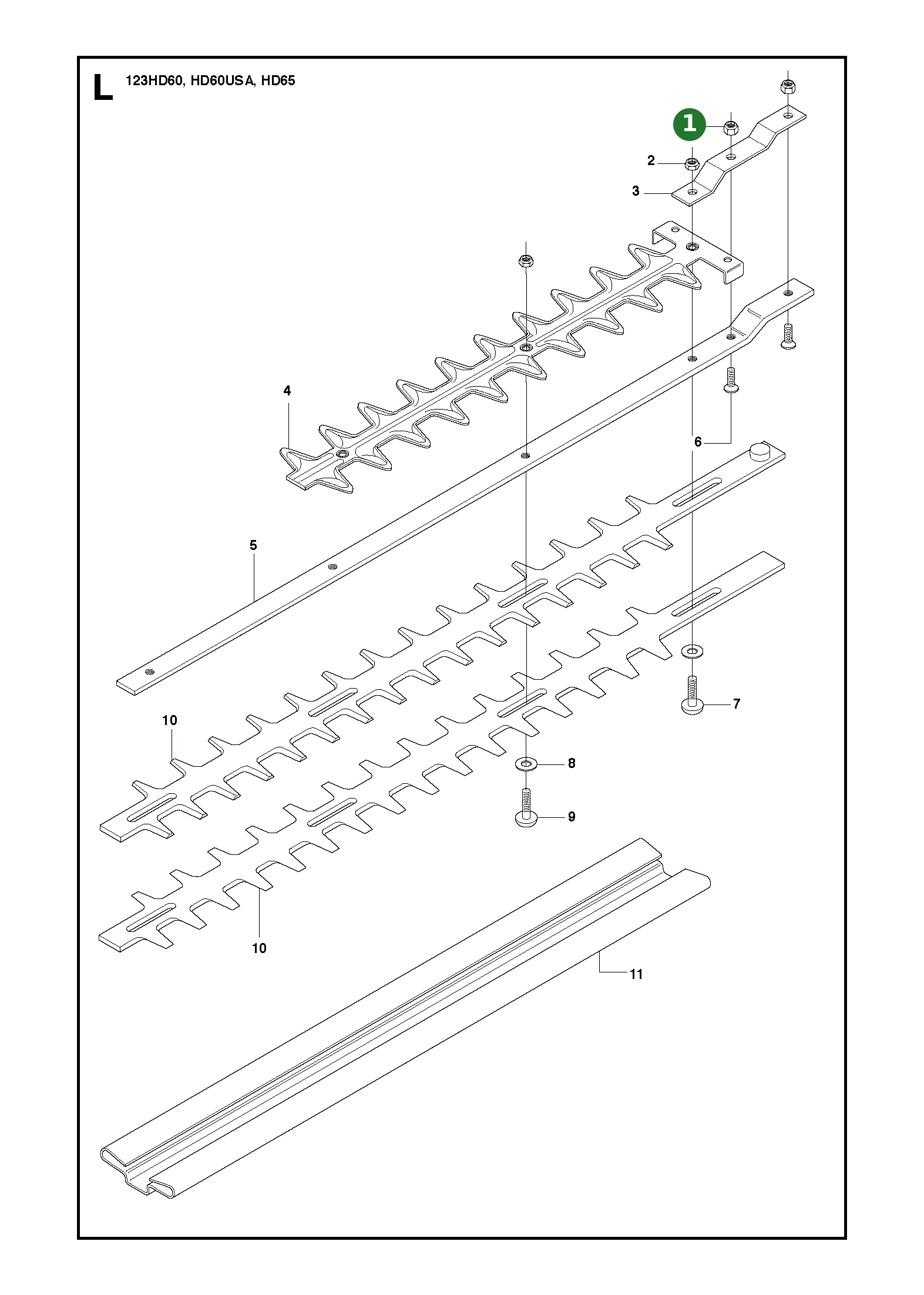

	2		Befestigungsmutter Schneidausrüstung (544302101)
	4		Mutter M6 Schneidausrüstung (544305201)
	1		Klemmplatte Schneidausrüstung (502288501)
	1		Klingenschutz 7 Zähne (544298901) Changed design, now with 7 teeth
	1		Führungsplatte Messer (504044001) 123HD65
	1		Führungsplatte Messer (544300501) 123HD60
	2		Schraube Klemmplatte (502288601)
	1		Schraube Messersatz hinten (531004717)
	4		Unterlegscheibe Messersatz (531004715)
	3		Schraube Messersatz (531004716)
	2		Messer (544301801) 123HD60, 1pc/package
	2		Messer (504044101) 123HD65, 1pc/package
	1		Transportschutz Messerbalken (504044201) 123HD65
	1		Transportschutz Messerbalken (544299401) 123HD60

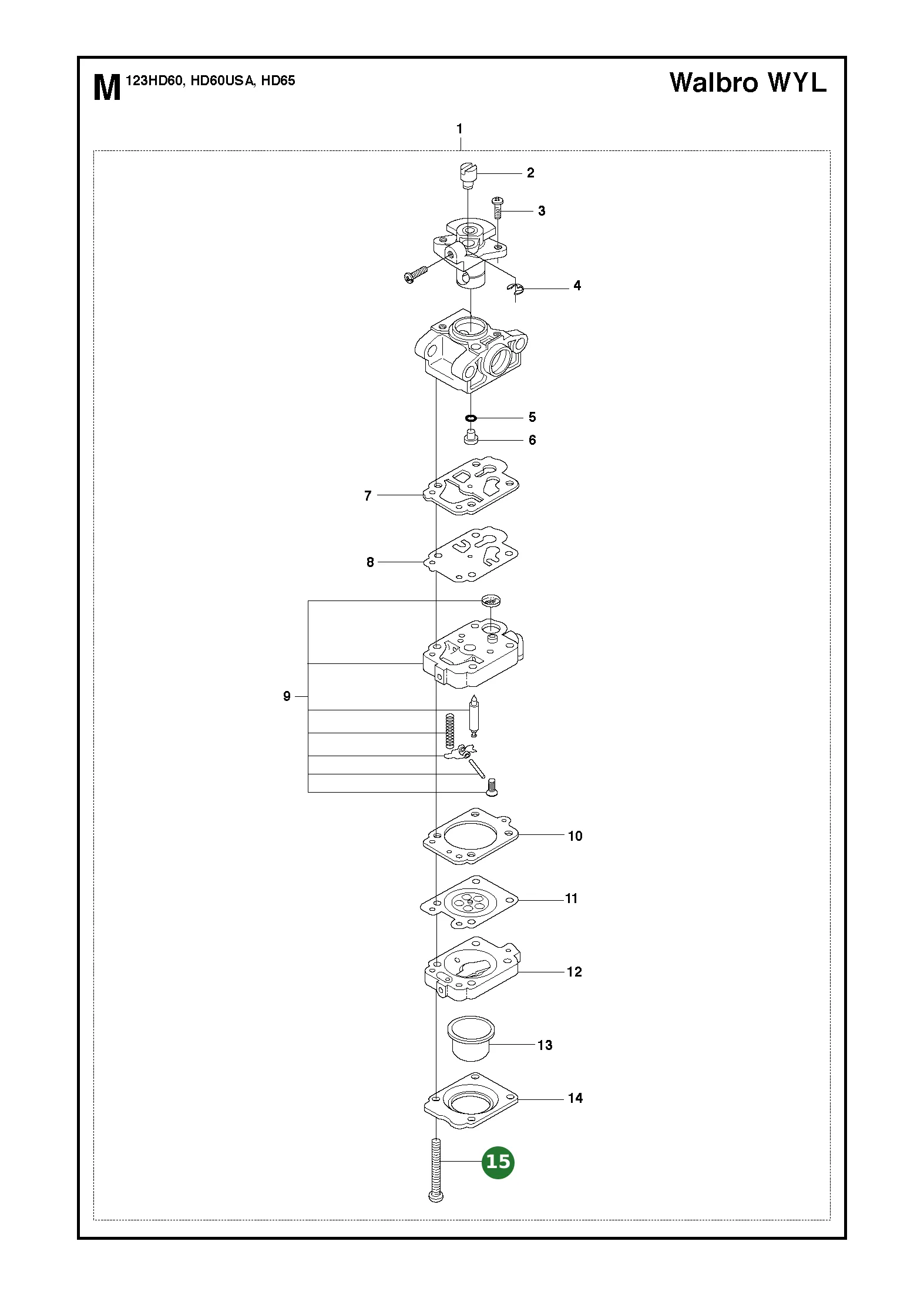

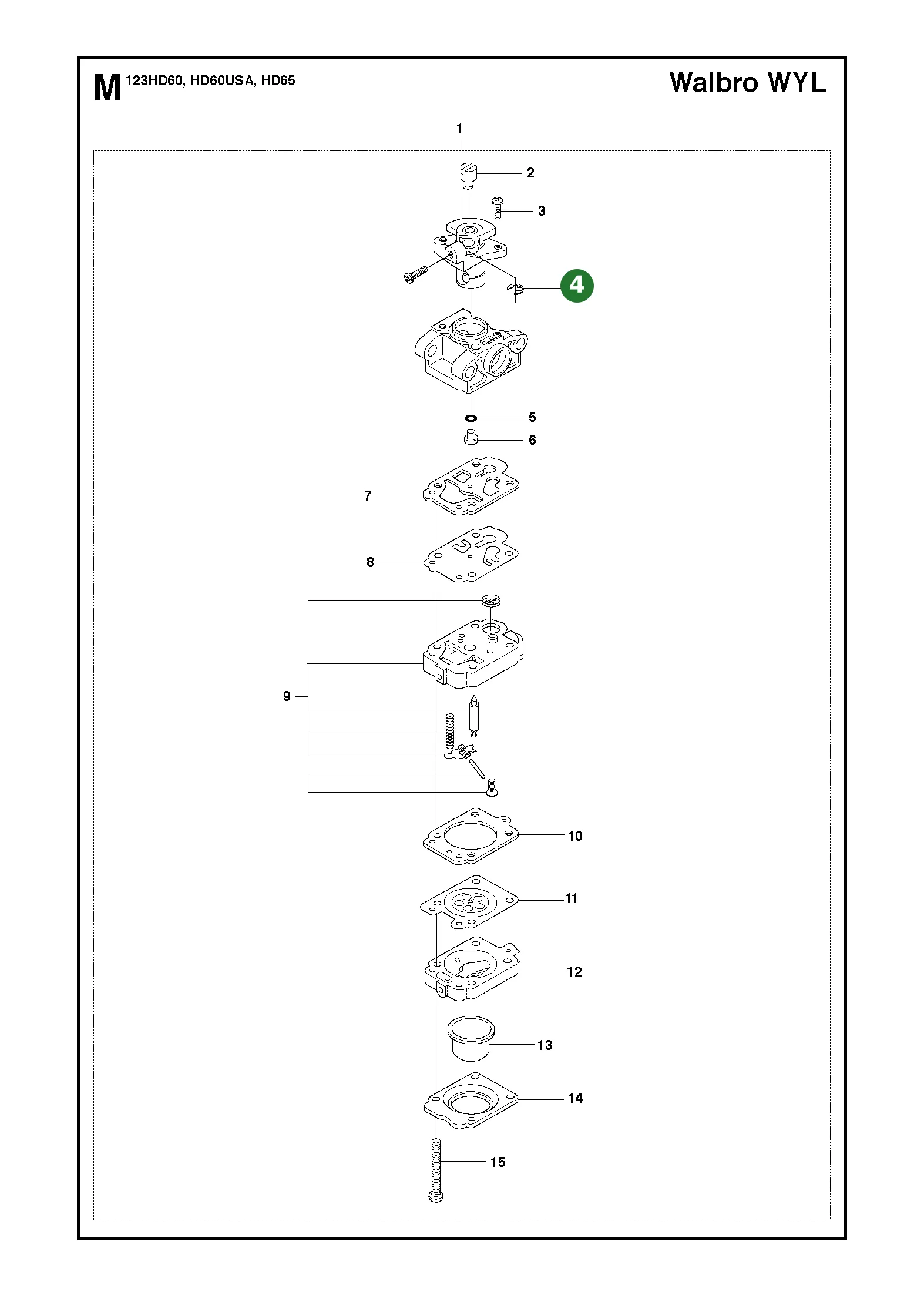

Nr.	Anzahl im Gerät		Artikel

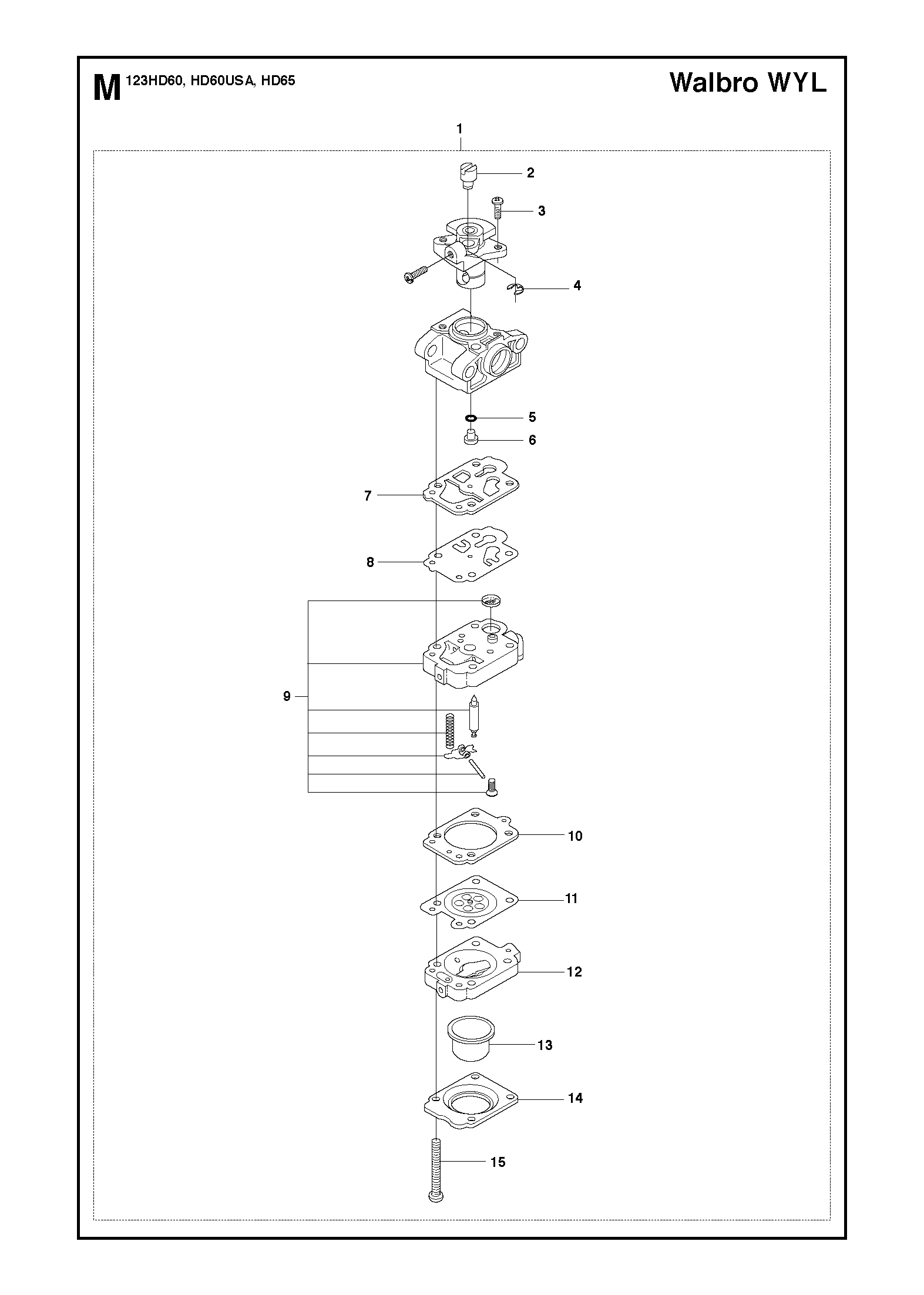

	1		Vergaser Walbro WYL (544304301) Walbro WYL
	1		Anschlussstück Vergaser (531002442)
	2		Ring Vergaser (501365427)
	1		Sicherungsring Vergaserwelle (531002439)
	1		O-Ring Hauptdüse (531007791)
	1		Hauptdüse Vergaser (544298001)
	1		Formdichtung Vergaser (501363765)
	1		Pumpenmembran Vergaser (501363766)
	1		Pumpengehäuse Vergaser (544292301)
	1		Dichtung Vergaser (531007794)
	1		Vergasermembran (544295901)
	1		Gehäuse Vergasermembran (531007795)
	1		Primerbalg (531002436)
	1		Halteplatte Primerbalg (531007796)
	4		Schraube Vergasergehäuse (531007797)

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Luftfiltereinsatz (531004846) Einsatz, #11168
	Zündkerze BPMR 6Y (531004828) SPARK PLUG
	Seilzugstarter (544304601) #282675
	Tankdeckel mit Sicherungsband (544304901) mit Sicherungsband, #282683
	Messer (544301801) für 123HD60, 1 Stk., #270555
	Primerbalg (531002436) BULB
	Feder Griffdämpfung vorn (537080801) vorn, Griffdämpfung
	Feder Griffdämpfung hinten (537080701) hinten, Griffdämpfung
	Messer (504044101) für 123HD65, 1 Stk.
