Radmotor Austausch Einleitung für 320 330X 400er und 500er

Radmotor defekt? Kein Grund zur Sorge!

Mit dieser bebilderten Schritt-für-Schritt-Anleitung zeigen wir Ihnen, wie Sie den Radmotor Ihres Automowers selbst austauschen können. Jeder Arbeitsschritt ist klar beschrieben und mit einem Foto ergänzt, sodass Sie den Wechsel problemlos nachverfolgen können. So bringen Sie Ihren Mäher schnell und sicher wieder in Fahrt.

Kompatibilitätsübersicht

Gilt für: Automower 320, 330X, 420, 430X, 450X, 520, 550, 520 EPOS, 550 EPOS, nicht NERA Modelle.

Zum passenden Radmotor (Husqvarna Antriebsmotor)

Anleitung: Radmotor tauschen

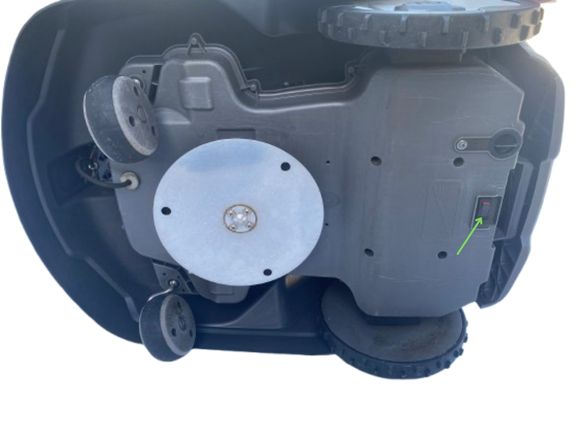

1. Abschalten
   Schalten Sie den Roboter aus.

2. Stecker ziehen
   Lösen Sie den Stecker der Abdeckung. Drücken Sie die seitliche Rastnase und ziehen Sie den Stecker ab. Ziehen Sie nicht am Kabel.

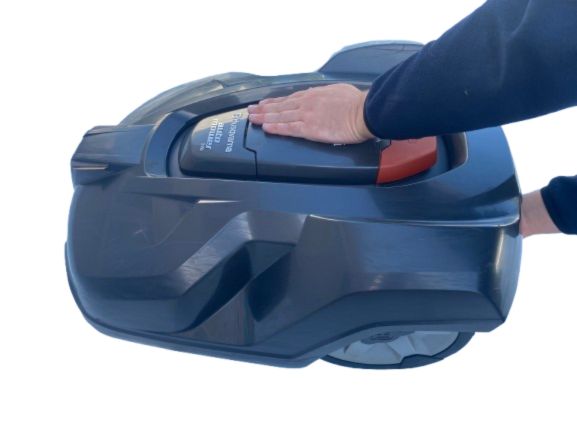

3. Abdeckung lösen
   Legen Sie eine Hand mittig auf die Abdeckung und heben Sie sie mit der anderen Hand seitlich kräftig an, bis sie sich löst.

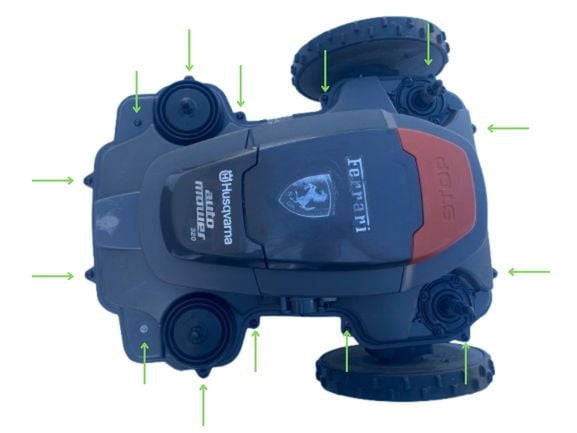

4. Oberteil lösen
   Entfernen Sie die 14 Schrauben der oberen Gehäusehälfte. Heben Sie das obere Gehäuse einige Zentimeter an, bis der Stecker erreichbar ist. Drücken Sie die beiden Rastnasen am Stecker nach außen und ziehen Sie den Stecker gerade ab. Nehmen Sie anschließend das Oberteil ab.

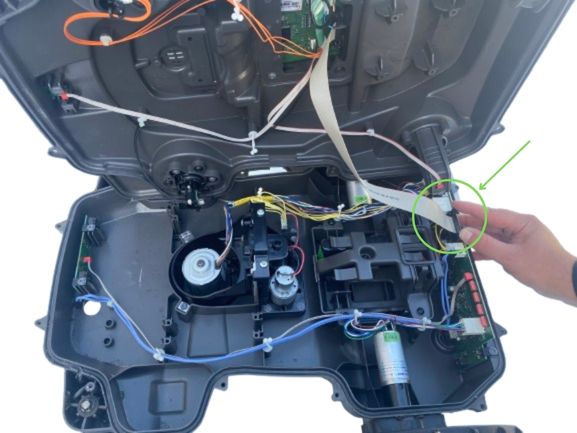

5. Stecker des Motors lösen
   Drücken Sie die obere Rastlasche am Stecker nach unten und ziehen Sie den Stecker gerade von der Platine ab. Ziehen Sie nicht am Kabel. Sitzt der Stecker fest, bewegen Sie ihn leicht hin und her.

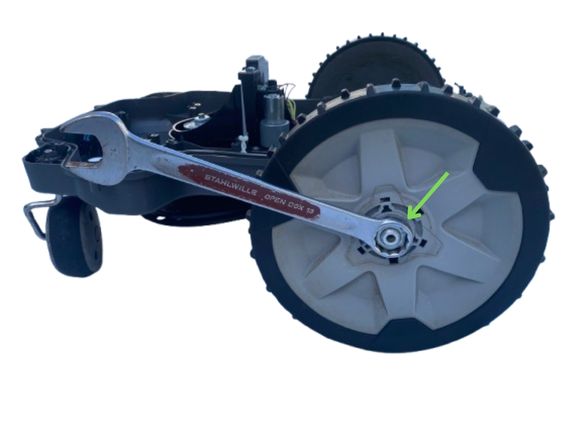

6. Rad abnehmen
   Hebeln Sie die Radkappe mit einem flachen Schraubendreher ab. Lösen Sie die Mutter SW24 gegen den Uhrzeigersinn und ziehen Sie das Rad ab.

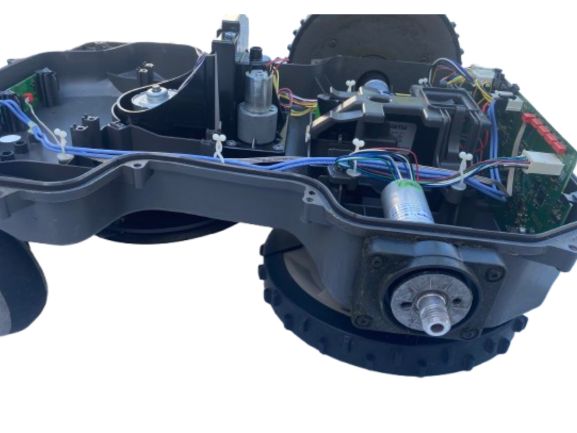

7. Motor lösen
   Drehen Sie die vier Befestigungsschrauben des Motors heraus.

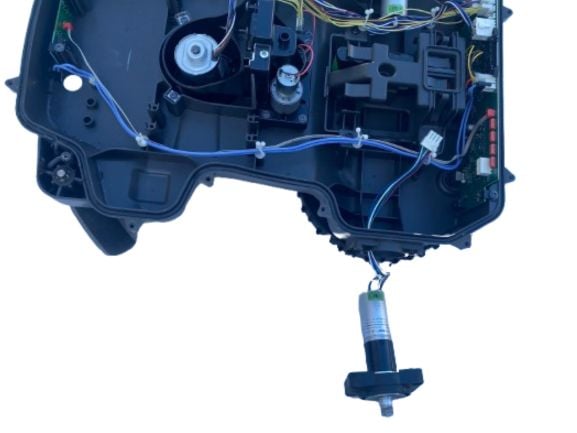

8. Motor ausbauen
   Ziehen Sie den Motor gerade heraus und vermeiden Sie Verkanten; achten Sie auf Kabel und umliegende Teile.

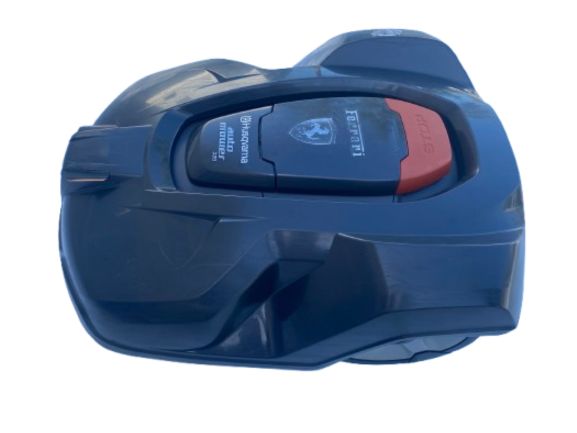

9. Einbau
   In umgekehrter Reihenfolge montieren.

Wichtige Hinweise

• Sicherheit zuerst: Schalten Sie vor Beginn den Mäher aus.
• Gummidichtung prüfen: Beim Wiedereinbau sicherstellen, dass die alte Dichtung nicht im Gehäuse verbleibt. Der neue Motor hat eine eigene Dichtung; zwei übereinander führen zu Problemen.
• Kabelführung/Stecker: Kabel spannungsfrei verlegen; Stecker gerade einstecken und sicheren Sitz prüfen.
• Montage: Motorschrauben gleichmäßig handfest anziehen. Oberteil kreuzweise mit 14 Schrauben verschrauben. Rad aufstecken, Mutter SW24 festziehen, Radkappe aufdrücken.
• Kurztest: Nach dem Einbau kurz testen. Läuft er nicht gerade, Sitz von Rad/Motor prüfen oder linken/rechten Motor zum Gegencheck tauschen.

Wichtiger Tipp von uns:

Setzen Sie die Schraube an und drehen Sie sie zuerst nur ganz leicht gegen den Uhrzeigersinn, bis Sie ein kleines Klicken spüren. Dadurch finden Sie automatisch das vorhandene Gewinde wieder. So vermeiden Sie, dass sich im Kunststoff ein neues Gewinde schneidet oder dieser beschädigt wird.

---
