Husqvarna 226HD60S | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell 226HD60S von Husqvarna. Weitere Informationen findest Du in den zugehörigen Dokumenten und Anleitungen.

Ersatzteilkatalog für 226HD60S

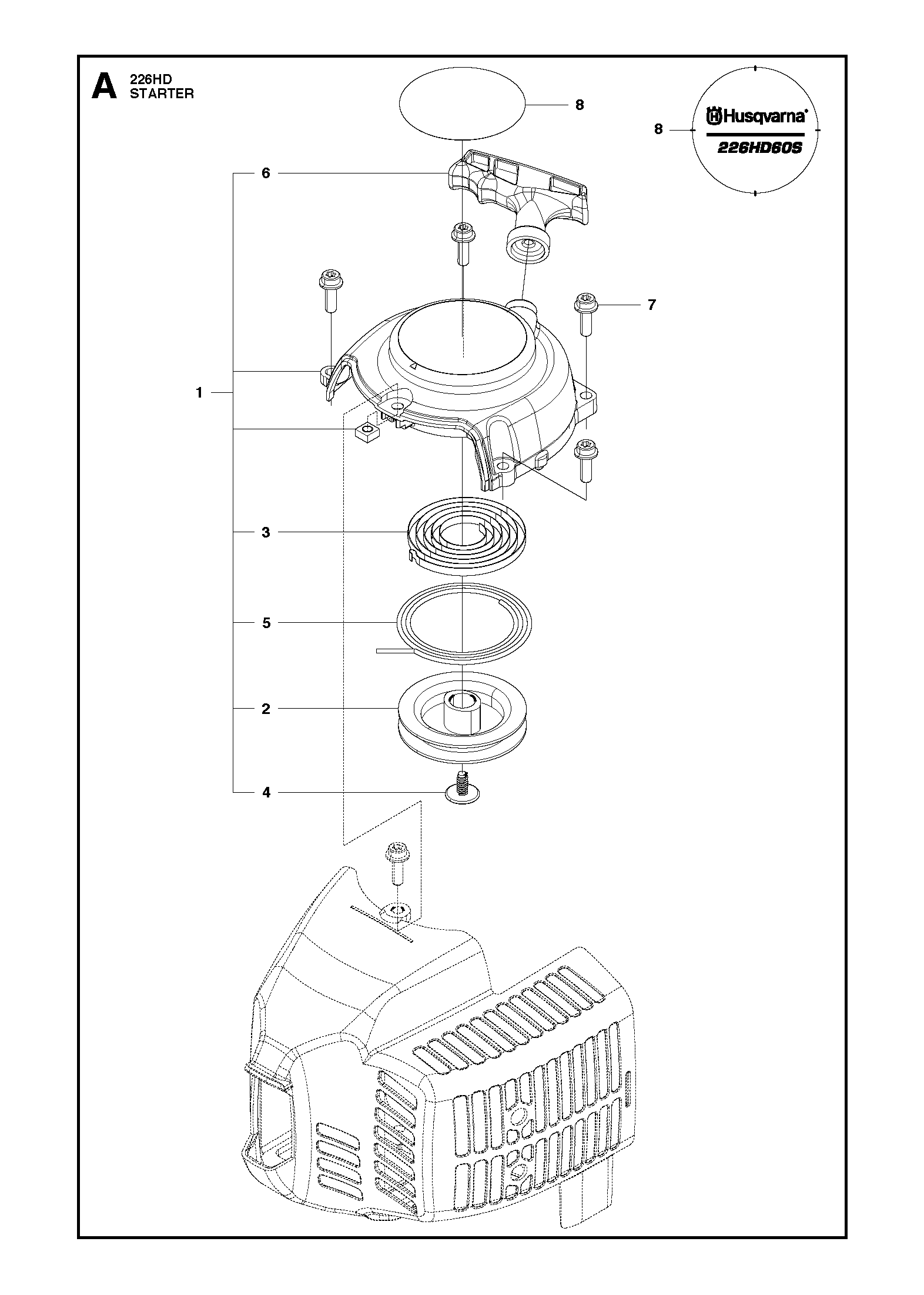

Nr.	Anzahl im Gerät		Artikel
	1		Seilzugstarter (506657201)
	1		Seilrolle Seilzugstarter (506684201)
	1		Rückholfeder Seilzugstarter (506674301)
	1		Schraube Seilzugstarter (506613001)
	1		Starterseil (506683401)
	1		Startergriff (506614701)
	4		Bolzen (506745601)
	1		Aufkleber Seilzugstarter (528051301) 226HD60S

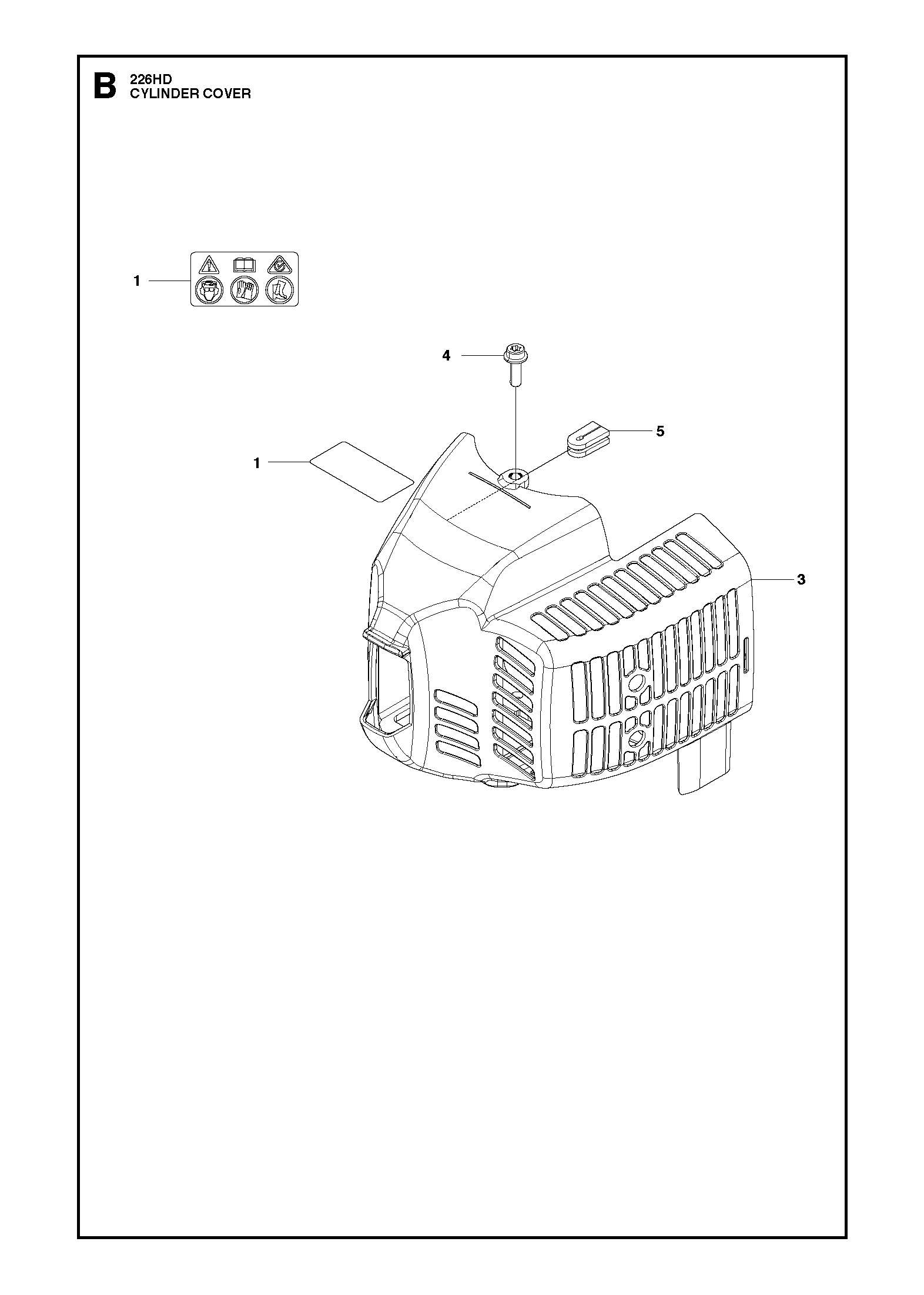

Nr.	Anzahl im Gerät		Artikel
	1		Warnaufkleber Sicherheitssymbole (US-Ausführung) (587482601) Except EU
	1		Abdeckung Zylinder (506657001)
	1		Bolzen (506745601)
	1		Gummitülle Zylinderabdeckung (506615901)
	1		Aufkleber Vergasereinstellung (587027801) EU only

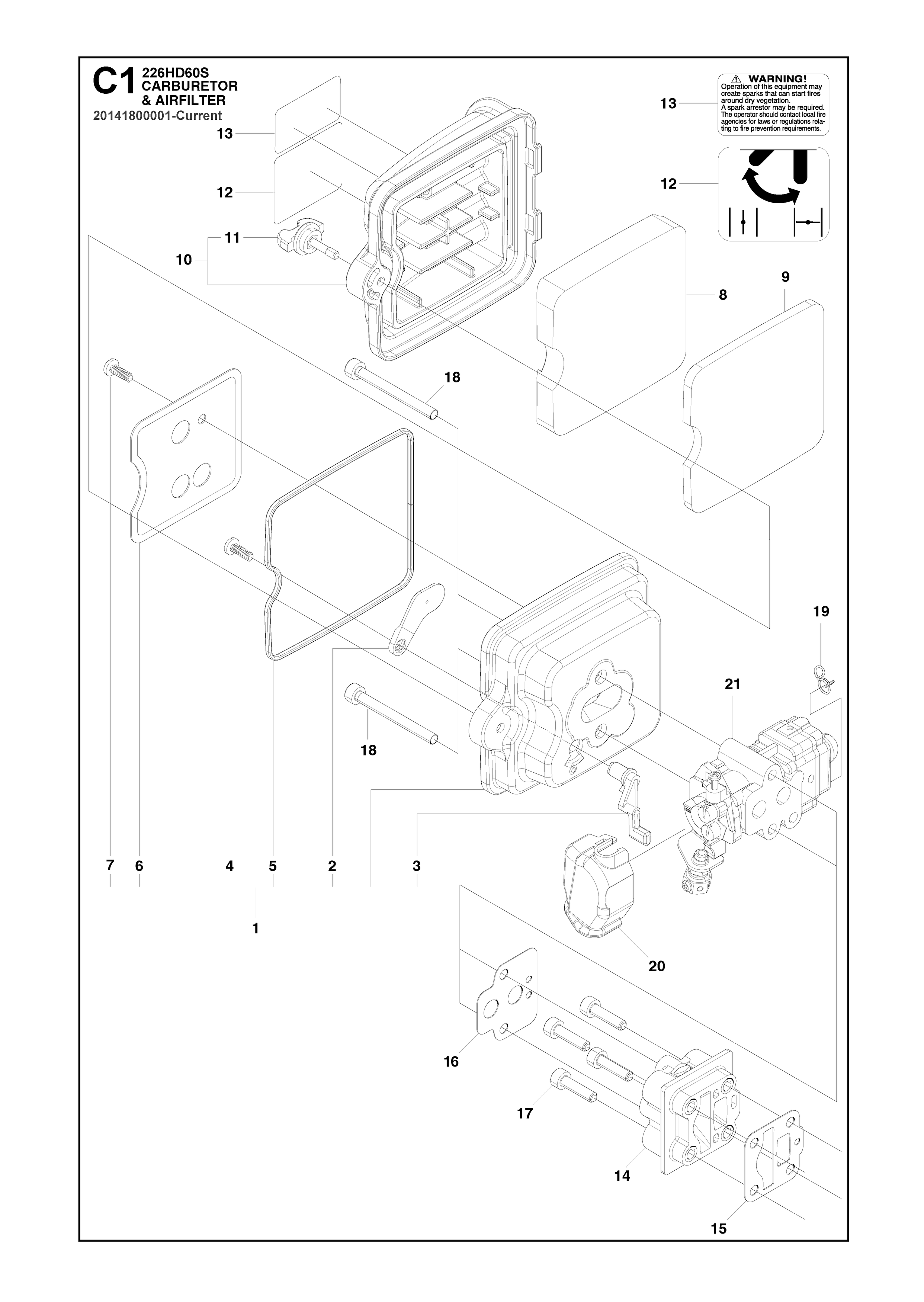

Nr.	Anzahl im Gerät		Artikel
	1		Luftfiltergehäuse mit Sieb (511359201)
	1		Chokeplatte (506684301)
	1		Chokehebel (521760501)
	1		Flanschschraube B-Tite (581736201)
	1		Dichtung Luftfiltergehäuse (521751301)
	1		Einlasssieb Luftfiltergehäuse (521607901)
	1		Flanschschraube B-Tite (581736201)
	1		Luftfiltereinsatz innen (523090001)
	1		Luftfiltereinsatz außen (523071101)
	1		Luftfilterdeckel (523071201)
	1		Befestigungsknopf Luftfilterdeckel (523071301)
	1		Choke-Aufkleber (574299701)
	1		Aufkleber Warnhinweis US-Ausführung (523071401) US only
	1		Isolator Vergaser (511349701)
	1		Dichtung Vergaser-Isolator (593136001)
	1		Dichtung Vergaser (521755001)
	4		Bolzen (506689001)
	2		Schraube M5x50 Torx T27 (504116501)
	1		Federclip Vergaser (506741501)
	1		Abdeckung Vergaser (506744201)
	1		Vergaser (591102601)

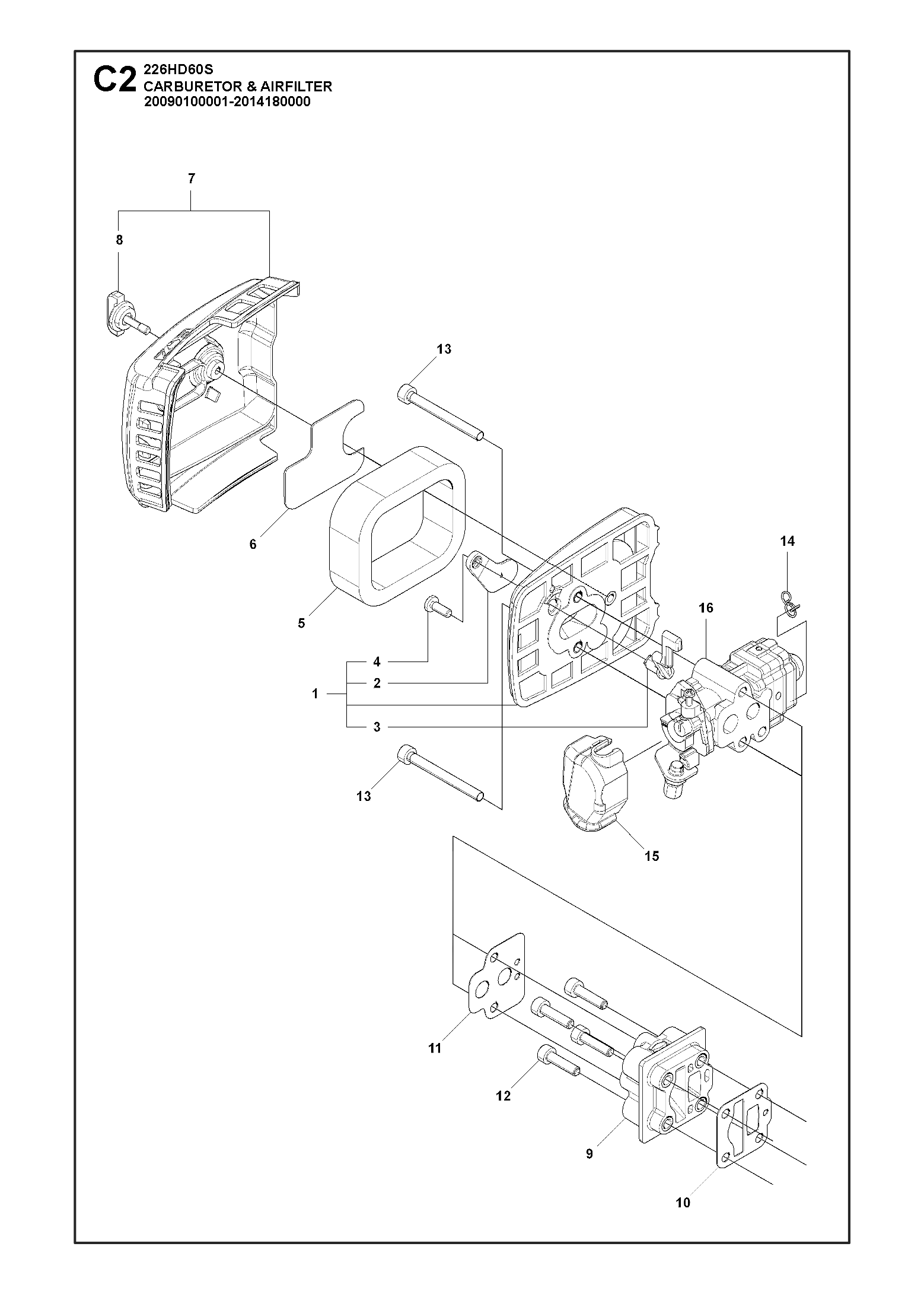

Nr.	Anzahl im Gerät		Artikel
	1		Luftfiltergehäuse (506652701)
	1		Chokeplatte (506683601)
	1		Chokehebel (506683701)
	1		Schraube Chokeplatte (506614001)
	1		Luftfilter (506652901)
	1		Einlasssieb Luftfiltergehäuse (506683801)
	1		Luftfilterdeckel (506657301)
	1		Knopf Luftfilterdeckel (504115101)
	1		Isolator Vergaser (511349701)
	1		Dichtung Vergaser-Isolator (593136001)
	1		Dichtung Vergaser (521755001)
	4		Bolzen (506689001)
	2		Schraube M5x50 Torx T27 (504116501)
	1		Federclip Vergaser (506741501)
	1		Abdeckung Vergaser (506744201)
	1		Vergaser (511354201)

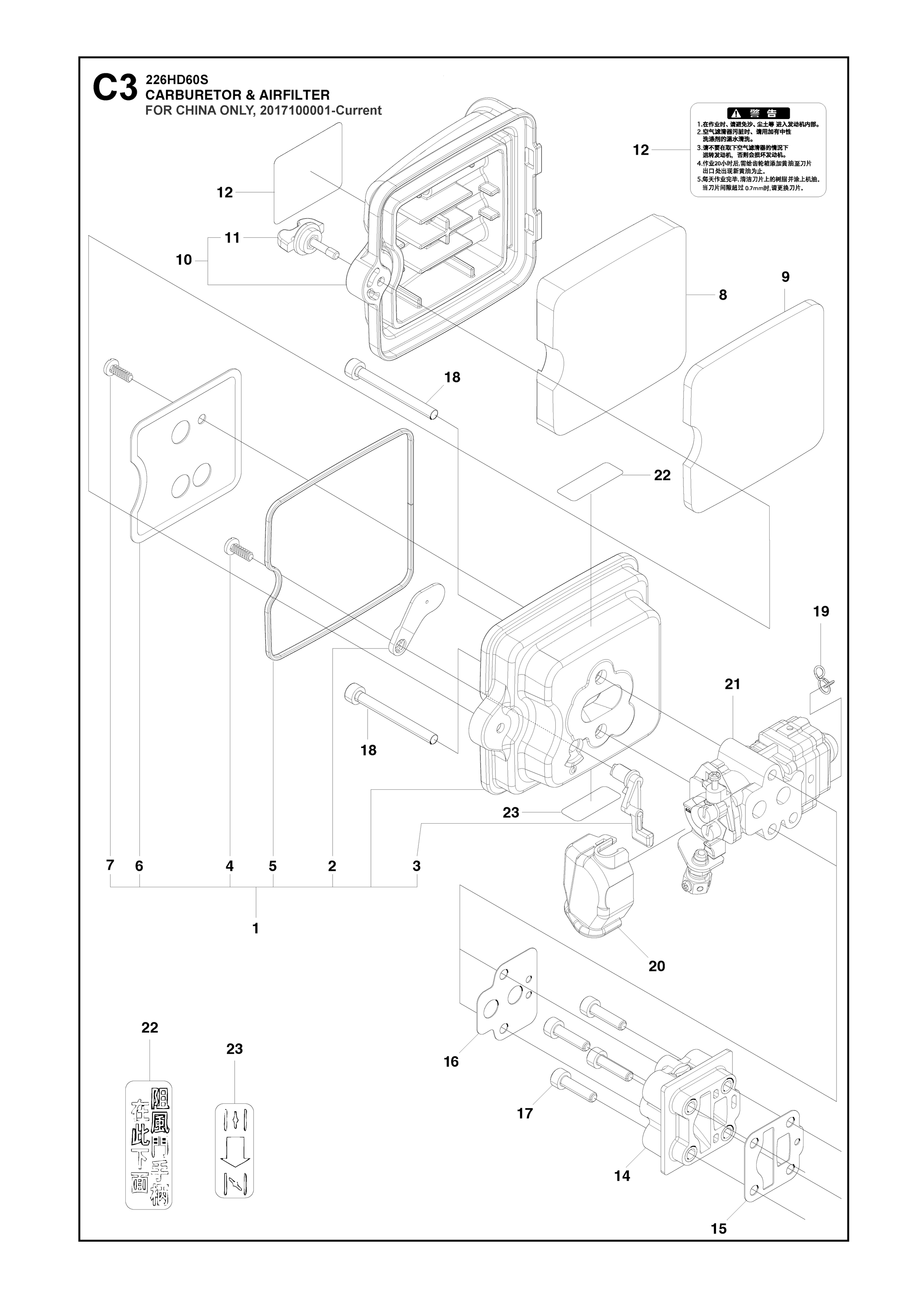

Nr.	Anzahl im Gerät		Artikel
	1		Einlasssieb Luftfiltergehäuse mit Choke-Bauteilen (588628501)
	1		Chokeplatte (506684301)
	1		Chokehebel (521760501)
	1		Flanschschraube B-Tite (581736201)
	1		Dichtung Luftfiltergehäuse (521751301)
	1		Einlasssieb Luftfiltergehäuse (521607901)
	1		Flanschschraube B-Tite (581736201)
	1		Luftfiltereinsatz innen (523090001)
	1		Luftfiltereinsatz außen (587481701)
	1		Luftfilterdeckel (523071201)
	1		Befestigungsknopf Luftfilterdeckel (523071301)
	1		Warnaufkleber Chinesisch (511348601)
	1		Isolator Vergaser (511349701)
	1		Dichtung Vergaser-Isolator (593136001)
	1		Dichtung Vergaser (521755001)
	4		Bolzen (506689001)
	2		Schraube M5x50 Torx T27 (504116501)
	1		Federclip Vergaser (506741501)
	1		Abdeckung Vergaser (506744201)
	1		Vergaser (591102601)
	1		Aufkleber Choke-Bedienhinweis Chinesisch (511348501)
	1		Aufkleber (513185301)

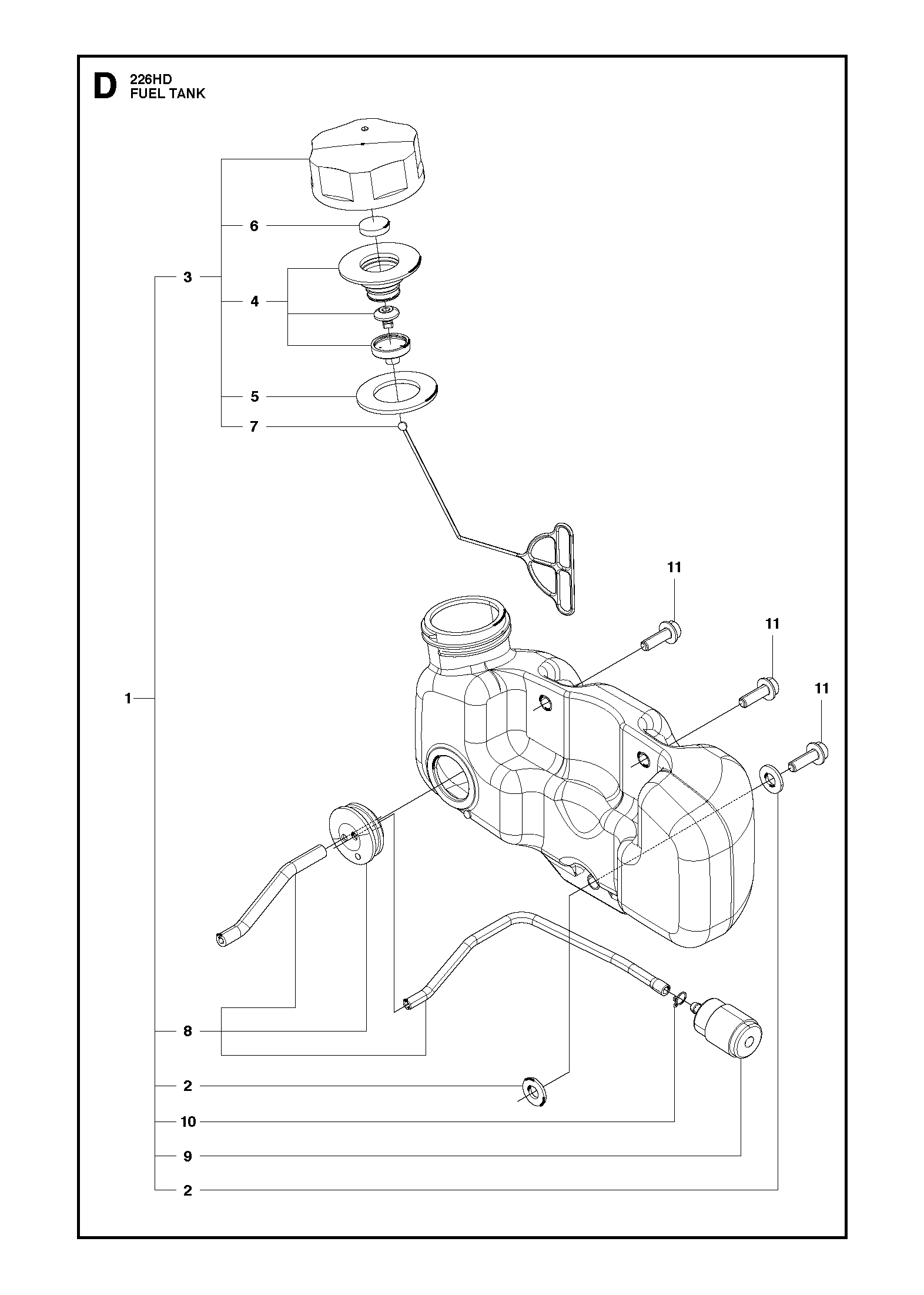

Nr.	Anzahl im Gerät		Artikel
	1		Kraftstofftank (525246002) Except US
	1		Kraftstofftank (579210902) US ONLY
	1		Dichtung Kraftstofftankanschluss (506684101)
	1		Tankdeckel (505309601)
	1		Halter Tankdeckel (515369401)
	1		Dichtung Tankdeckel (506744301)
	1		Filter Tankdeckel (506746801)
	1		Arm Tankdeckel-Stopper (506745801)
	1		Kraftstoffschlauch (595847001) Except US
	1		Kraftstoffschlauch (US-Ausführung) (597967202) US ONLY
	1		Kraftstofffilter (503443201)
	1		Clip Kraftstoffschlauch (506707001)
	1		Bolzen (506745601)

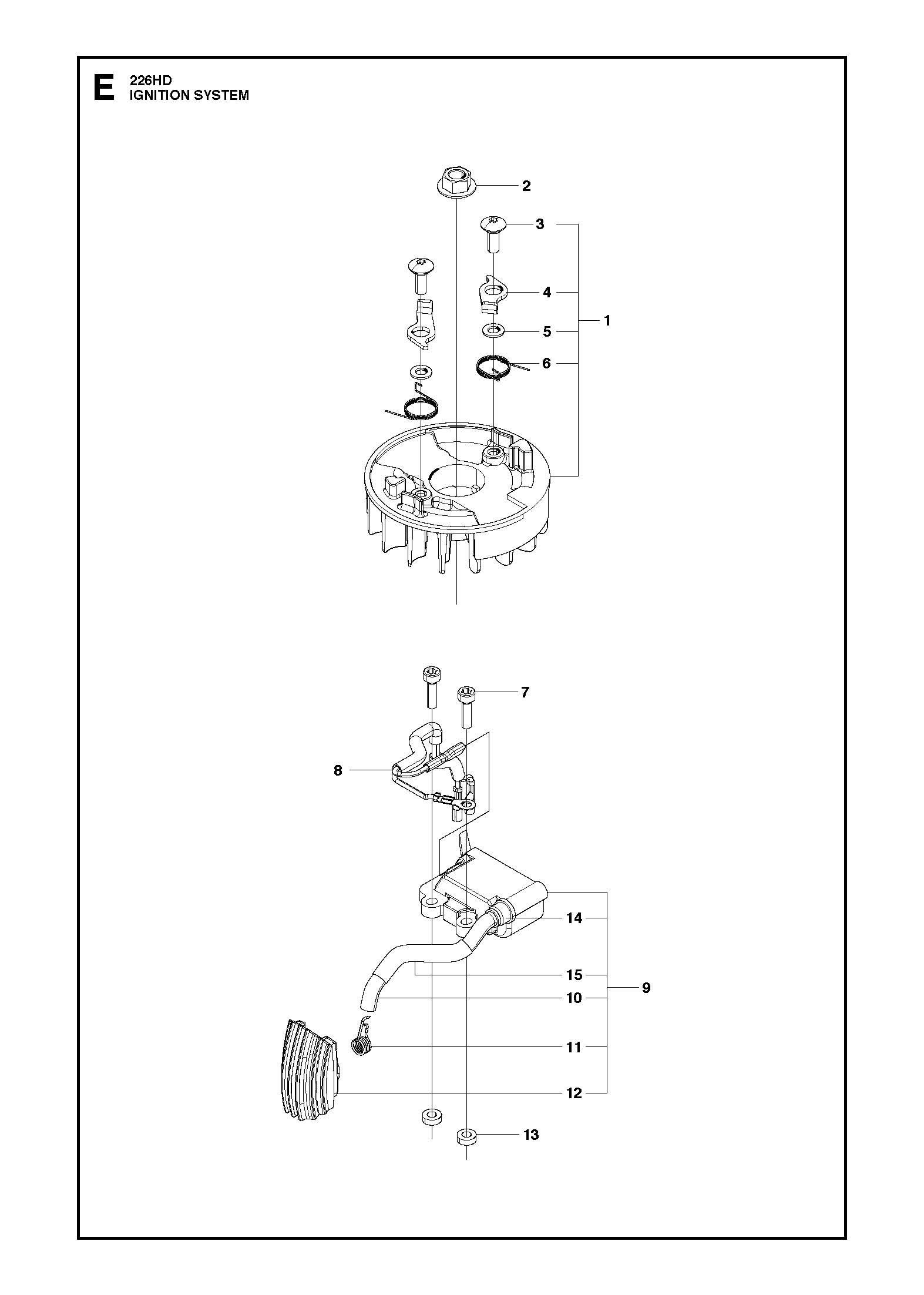

Nr.	Anzahl im Gerät		Artikel
	1		Schwungrad mit Starterklinken (506656001)
	1		Mutter Schwungrad (504118001)
	2		Schraube Starterklinke (506614301)
	2		Starterklinke Schwungrad (506614101)
	2		Unterlegscheibe Starterklinke (506614401)
	2		Torsionsfeder Starterklinke (521747101)
	2		Schraube M4x16 Torx T27 (506745701)
	1		Kabel Stoppschalter (506652301)
	1		Zündmodul mit Zündkabel (589372401)
	1		Zündkabel (511351201)
	1		Kontaktfeder Zündkerzenstecker (506655201)
	1		Zündkerzenstecker (521610001)
	2		Abstandsscheibe Zündmodul (504118601)
	1		Kappe Zündmodul (505042801)
	1		Schutzrohr Zündkabel (506618201)

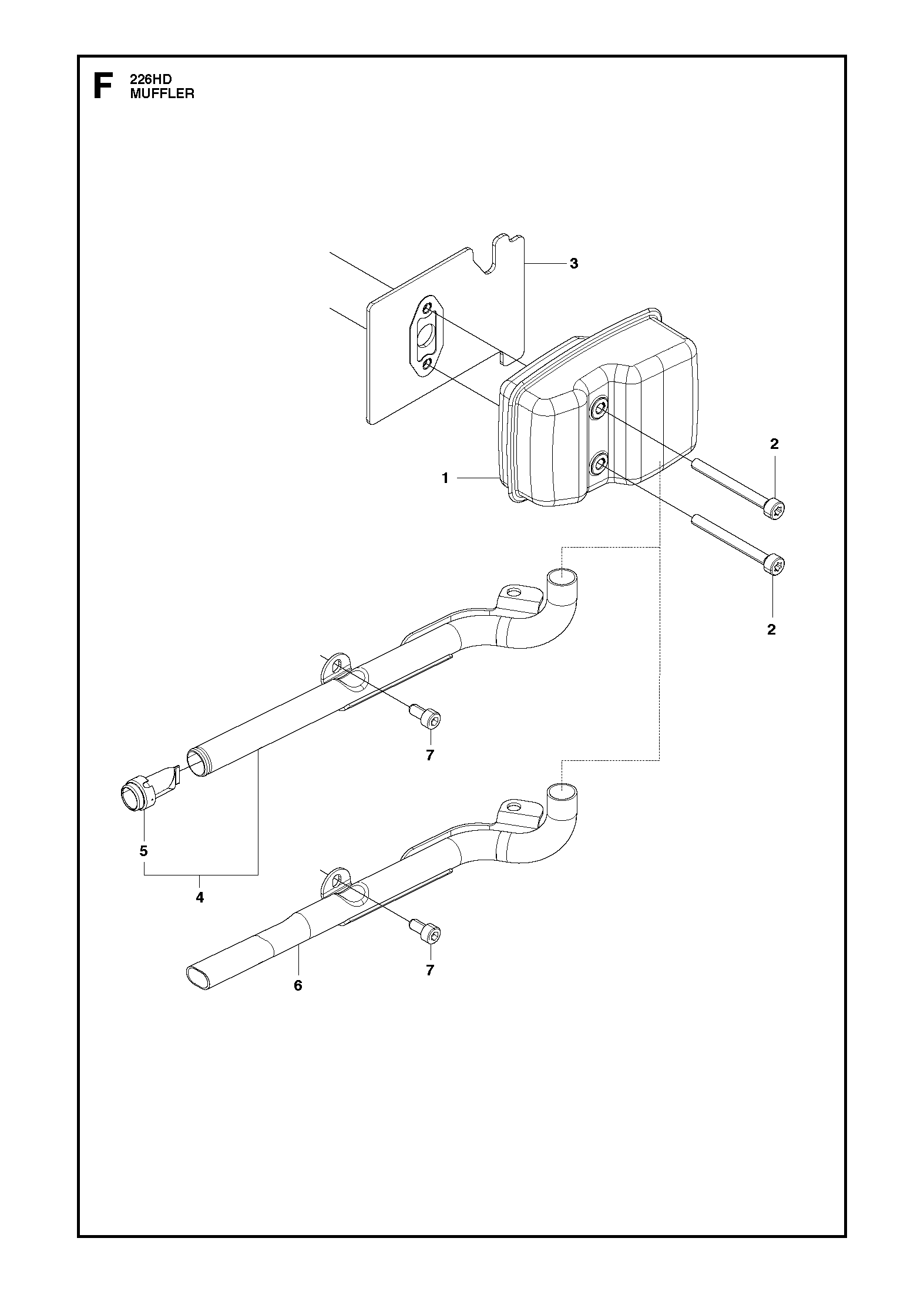

Nr.	Anzahl im Gerät		Artikel
	1		Schalldämpfer (523071601)
	2		Schraube M5x50 Torx T27 (504116501)
	1		Auspuffdichtung (506655601)
	1		Abgasrohr (US-Ausführung) (523072001) US only
	1		Funkenfänger Abgasrohr (506615601) US ONLY
	1		Abgasrohr (EU-Ausführung) (521590601) EU only
	1		Befestigungsschraube (529268101)

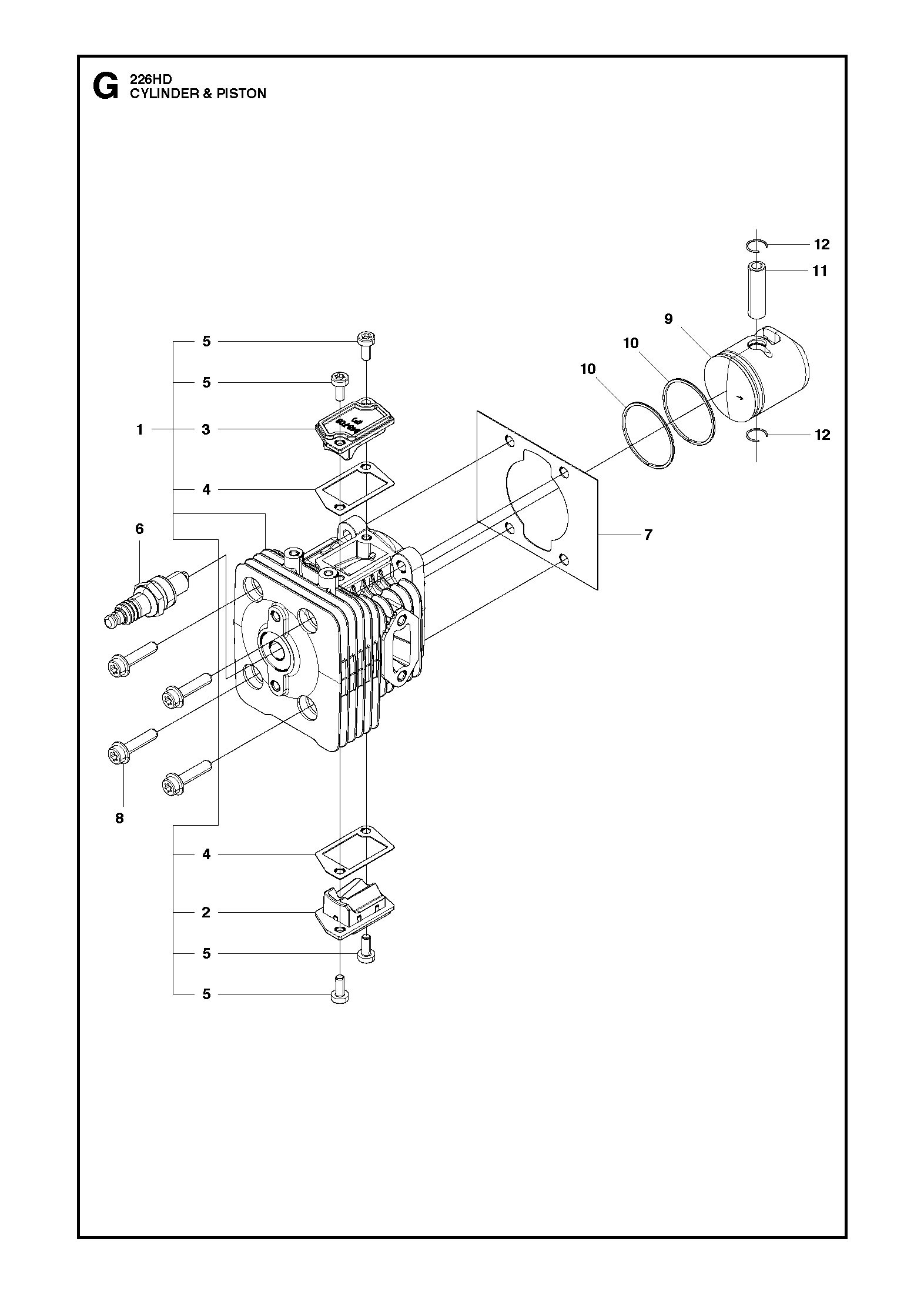

Nr.	Anzahl im Gerät		Artikel
	1		Zylinder Ausführung C (528052101) 20141800001-Current
	1		Zylinder (506653801) 20090100001-2014180000
	1		Abdeckung Zylinder unten (506654102)
	1		Abdeckung Zylinder oben (506654202)
	2		Dichtung Zylinderabdeckung (593135801)
	4		Schraube Zylinderabdeckung (504119201)
	1		Zündkerze NGK CMR 7H-10 (578059501) NGK CMR 7H-10
	1		Auspuffdichtung (506629701)
	4		Bolzen Zylinderbefestigung (506745201)
	1		Kolben (528052301) 20141800001-Current
	1		Kolben (506655001) 20090100001-2014180000
	2		Kolbenring (506618101)
	1		Kolbenbolzen (505040701)
	2		Sicherungsring Kolbenbolzen (505045201)

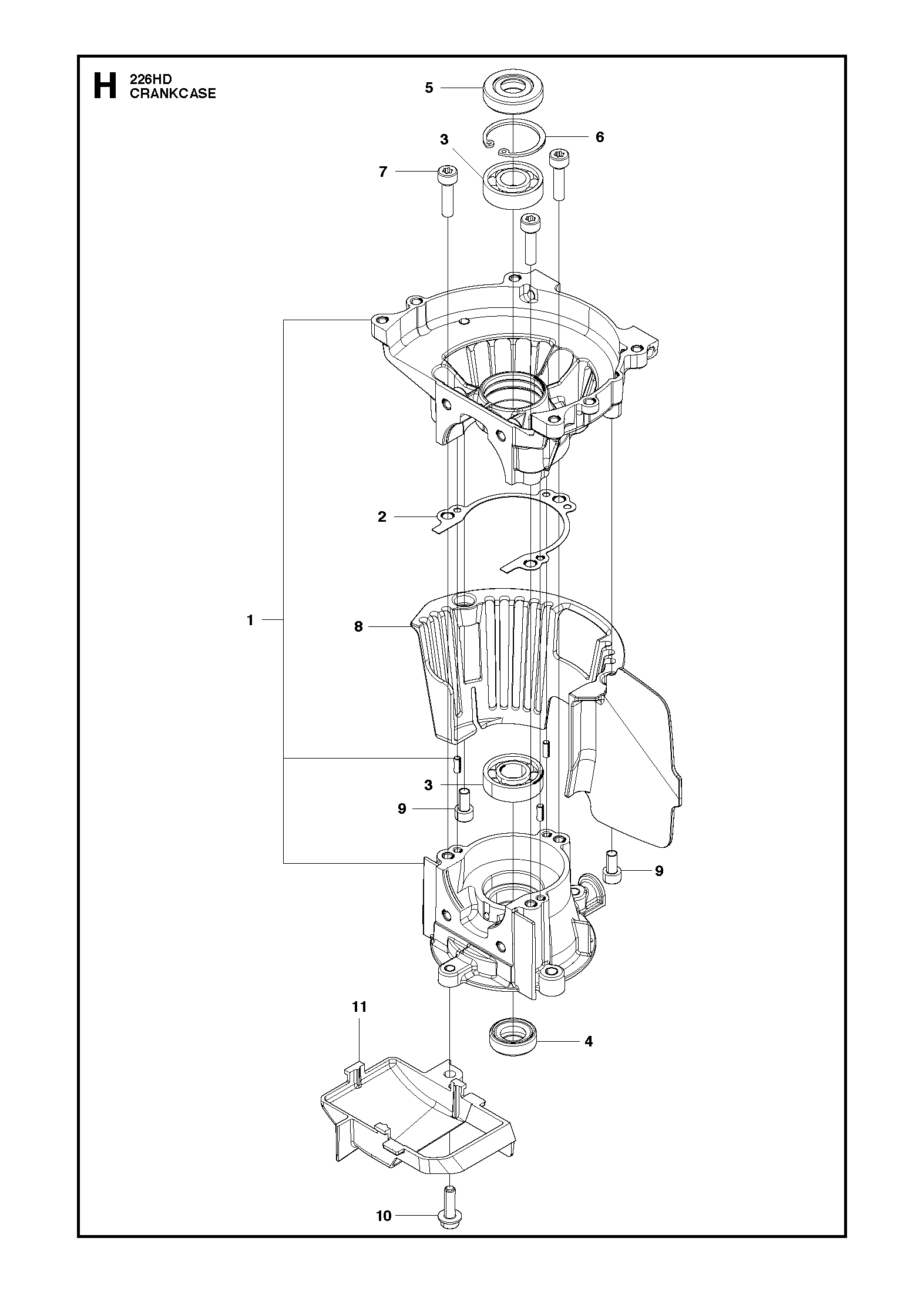

Nr.	Anzahl im Gerät		Artikel
	1		Kurbelgehäuse (506638401)
	1		Flachdichtung Kurbelgehäuse (506684801)
	2		Kugellager Kurbelwelle (506610301)
	1		Wellendichtring Kurbelwelle (504121501)
	1		Wellendichtring Kurbelwelle oben (506612901)
	1		Sicherungsring Lager (506609901)
	3		Schraube (504114301)
	1		Platte Kurbelgehäuse (506629601)
	2		Befestigungsschraube (529268101)
	1		Bolzen (506745601)
	1		Deflektor Kurbelgehäuse unten (506657101)

Nr.	Anzahl im Gerät		Artikel
	1		Nadellager Kolbenbolzen (506685001)
	2		Anlaufscheibe Kolbenbolzen (505041001)
	1		Kurbelwelle mit Pleuel (506651801)
	1		Scheibenfeder Kurbelwelle (506689401)

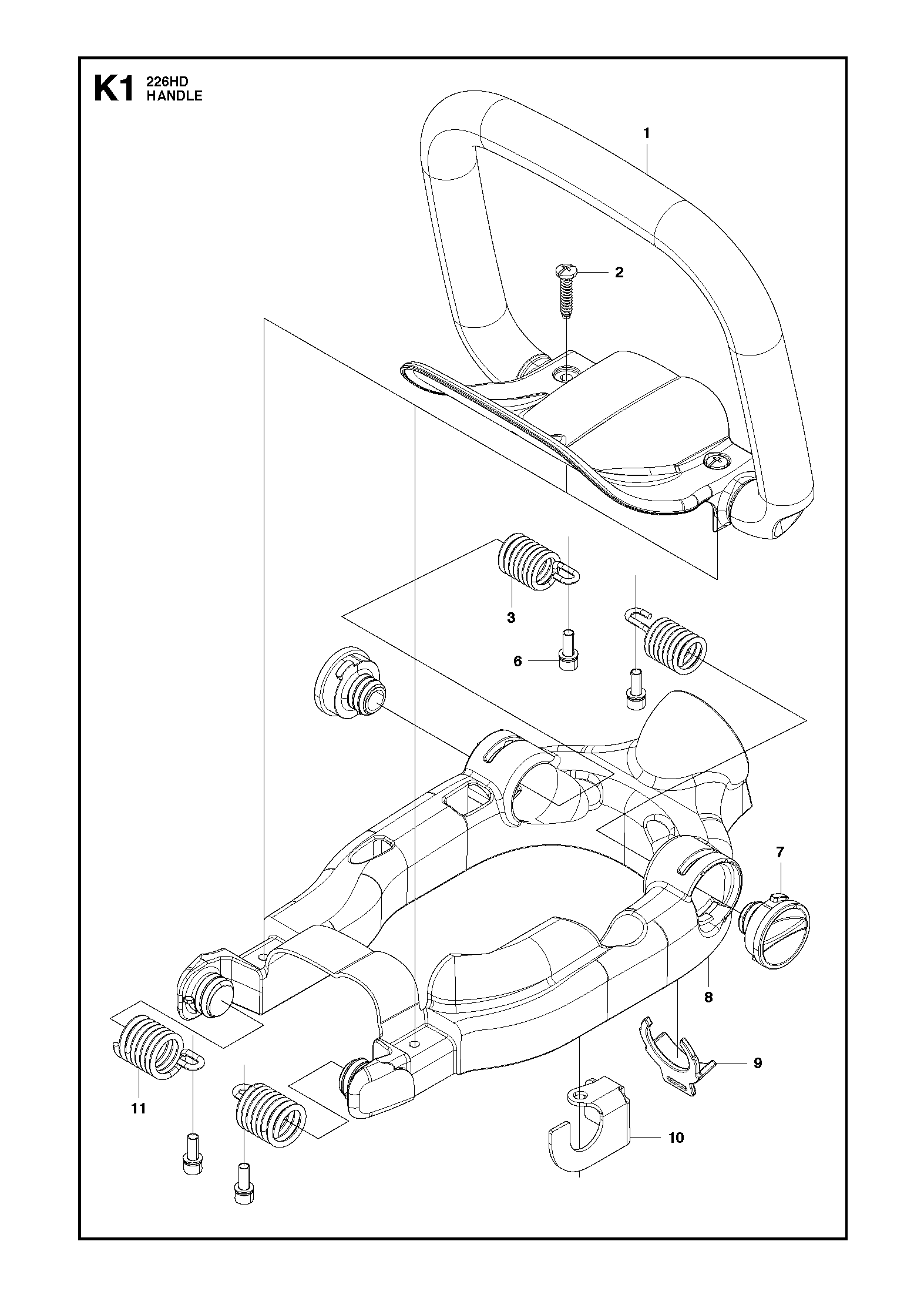

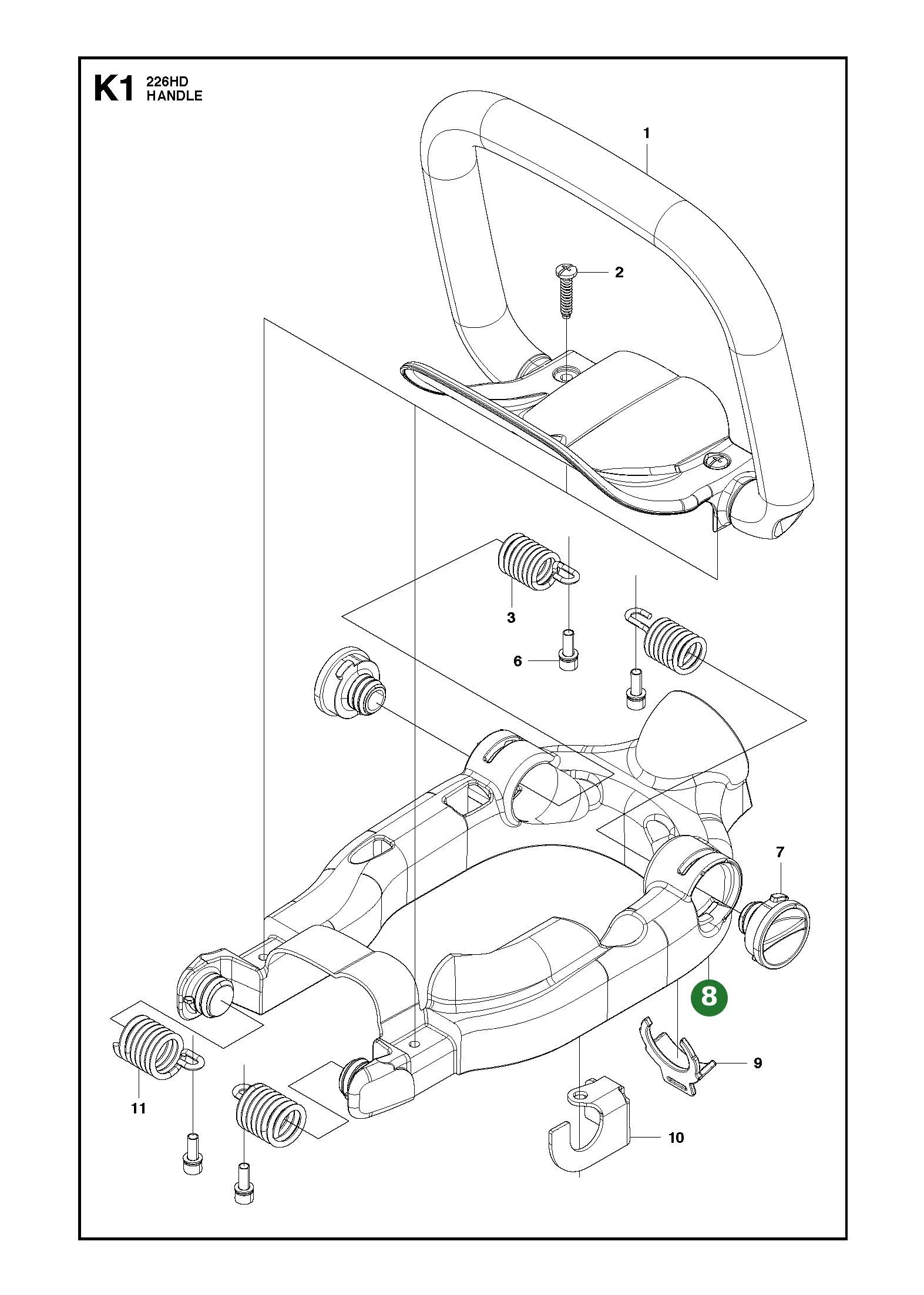

Nr.	Anzahl im Gerät		Artikel
	1		Griffbügel vorne (523072101)
	2		Schraube Griffbügel (513586101)
	2		Torsionsfeder Griffverstellung (Ausführung R) (521593901)
	4		Bolzen Griffverstellung (521516101)
	2		Werkzeughalter (521851201)
	1		Griffrahmen (523072201)
	1		Anschlag Griffrahmen (521850901)
	1		Halter Griffrahmen (576695301)
	2		Torsionsfeder Griffverstellung (Ausführung F) (521593801)

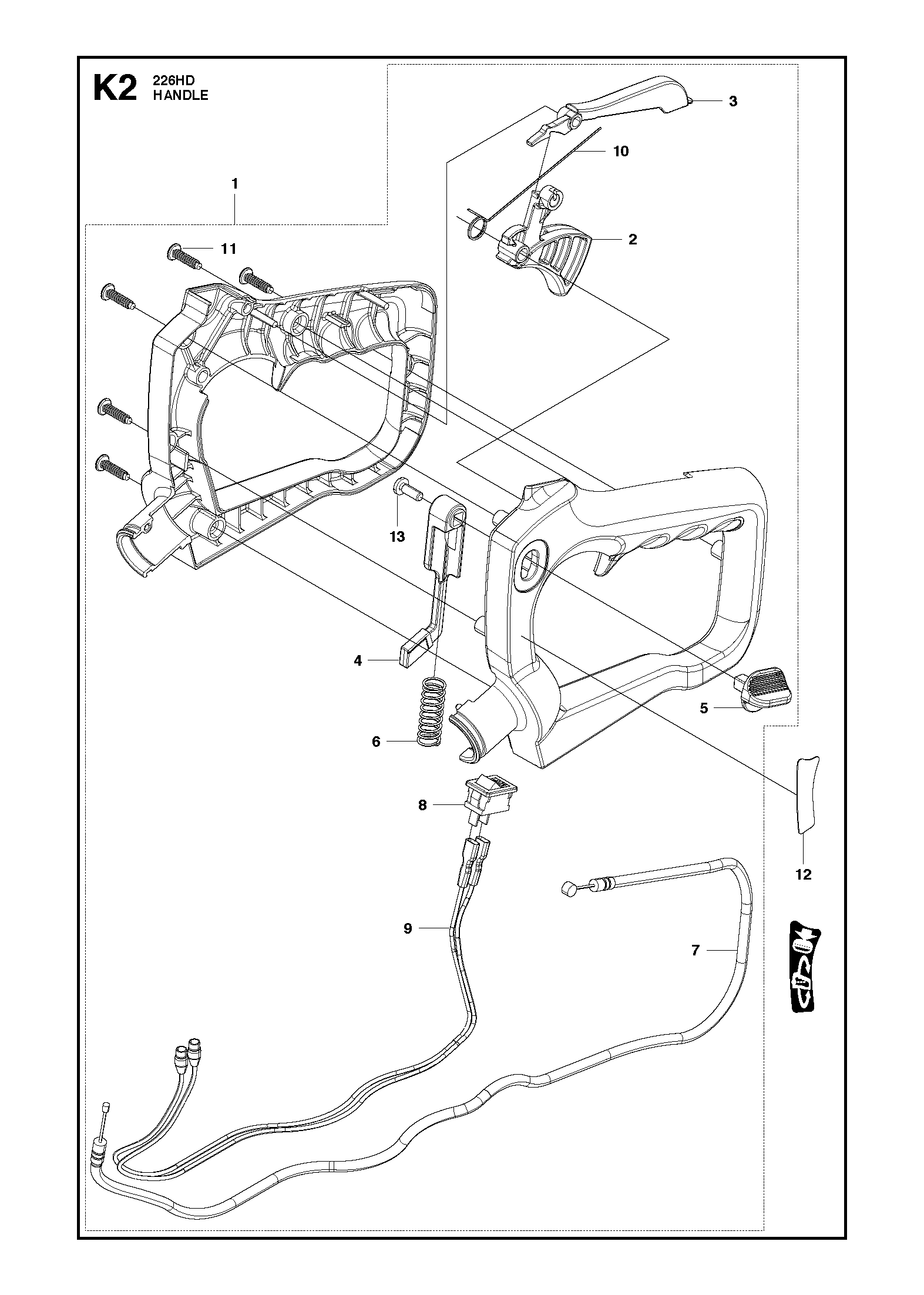

Nr.	Anzahl im Gerät		Artikel
	1		Griff hinten (523072301)
	1		Gashebel (523072401)
	1		Gashebelsperre (523072501)
	1		Hebel Griffgelenk (521850601)
	1		Knopf hinterer Griff (523072701)
	1		Druckfeder Griffgelenk (521850801)
	1		Gaszug (521527101)
	1		Stoppschalter (521851601)
	1		Kabel Stoppschalter (512798001)
	1		Torsionsfeder Gashebel (581216101)
	5		Schraube Griffgehäuse (505047001)
	1		Aufkleber Griffbereich (521855701)
	1		Schraube Chokeplatte (506614001)

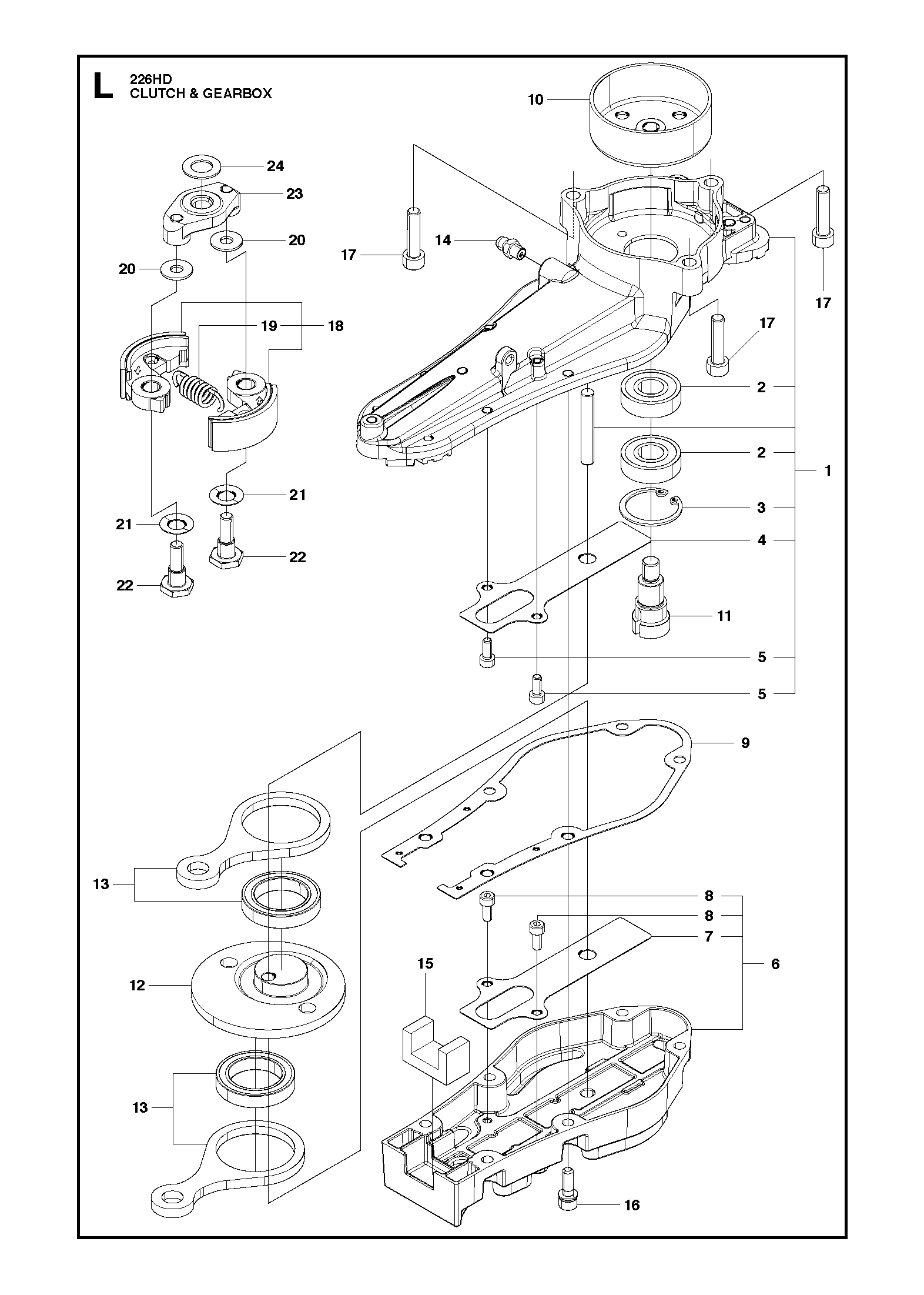

Nr.	Anzahl im Gerät		Artikel
	1		Getriebegehäuse oben (586937101)
	2		Kugellager Getriebegehäuse (529269801)
	1		Sicherungsring Lager (506609901)
	1		Befestigungsplatte Getriebegehäuse (506626901)
	2		Bolzen Getriebegehäuse (506688801)
	1		Getriebegehäuse unten (586937201)
	1		Befestigungsplatte Getriebegehäuse (506626901)
	2		Bolzen Getriebegehäuse (506688801)
	1		Dichtung Getriebegehäuse (506688301)
	1		Kupplungstrommel (506619501)
	1		Stufenrad A Getriebe (506627201)
	1		Stufenrad A Messerantrieb (506688701)
	1		Stange Messerantrieb (506688501) 20090100001-2014180000
	2		Stange Messerantrieb (586937501) 20141800001-Current
	1		Schmiernippel Getriebegehäuse (505171501)
	1		Filzeinsatz Getriebegehäuse (506688901)
	6		Schraube Getriebegehäuse unten (575701001)
	3		Bolzen oberes Getriebegehäuse (521517501)
	1		Fliehkraftkupplung (506629401)
	1		Feder Kupplungsbacken (506685801)
	2		Scheibe Kupplung (505054401)
	2		Scheibe Kupplung (506613801)
	2		Schraube Kupplung (513189601)
	1		Platte Kupplung (506652101)
	1		Scheibe Kupplungsplatte (506614201)

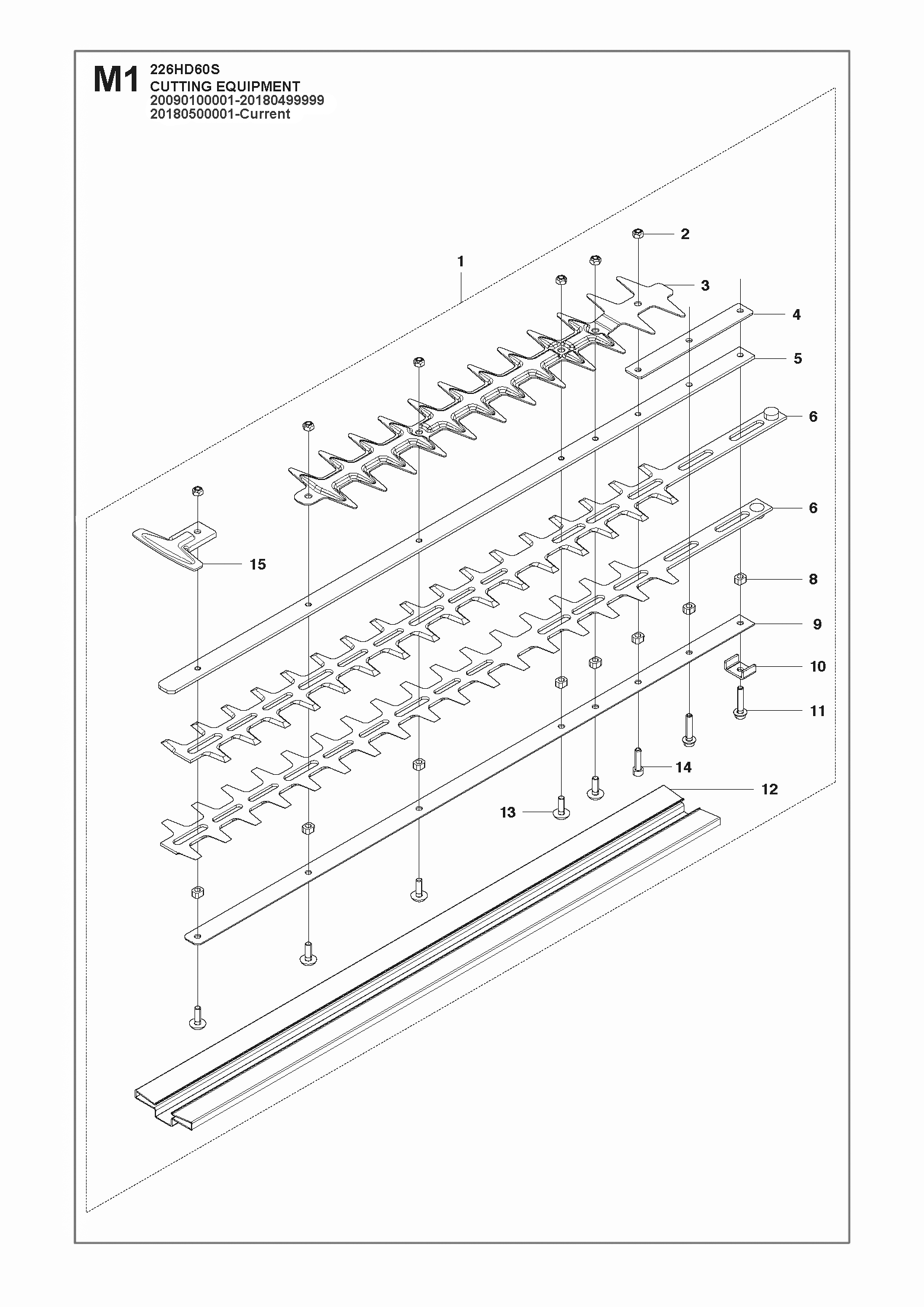

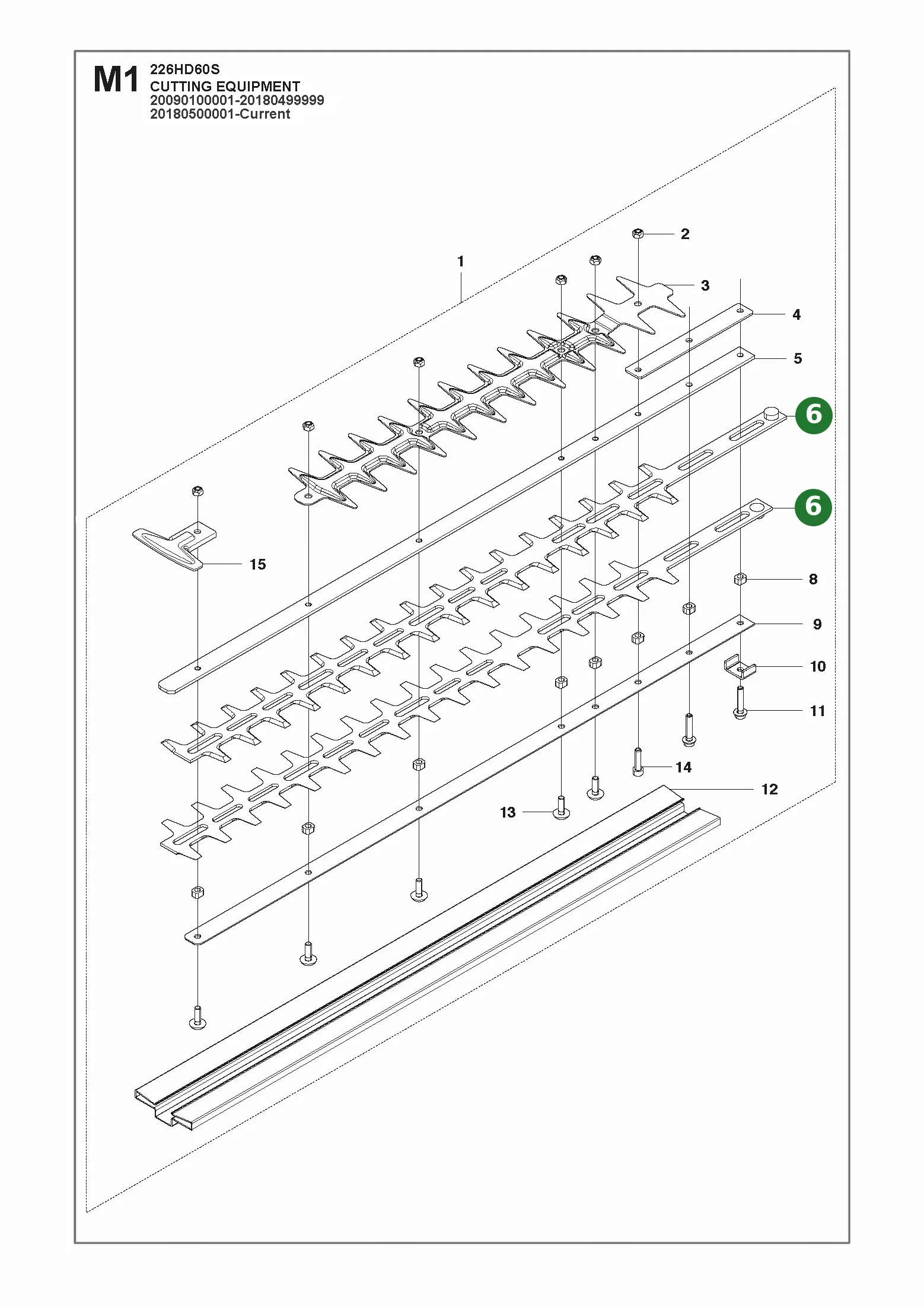

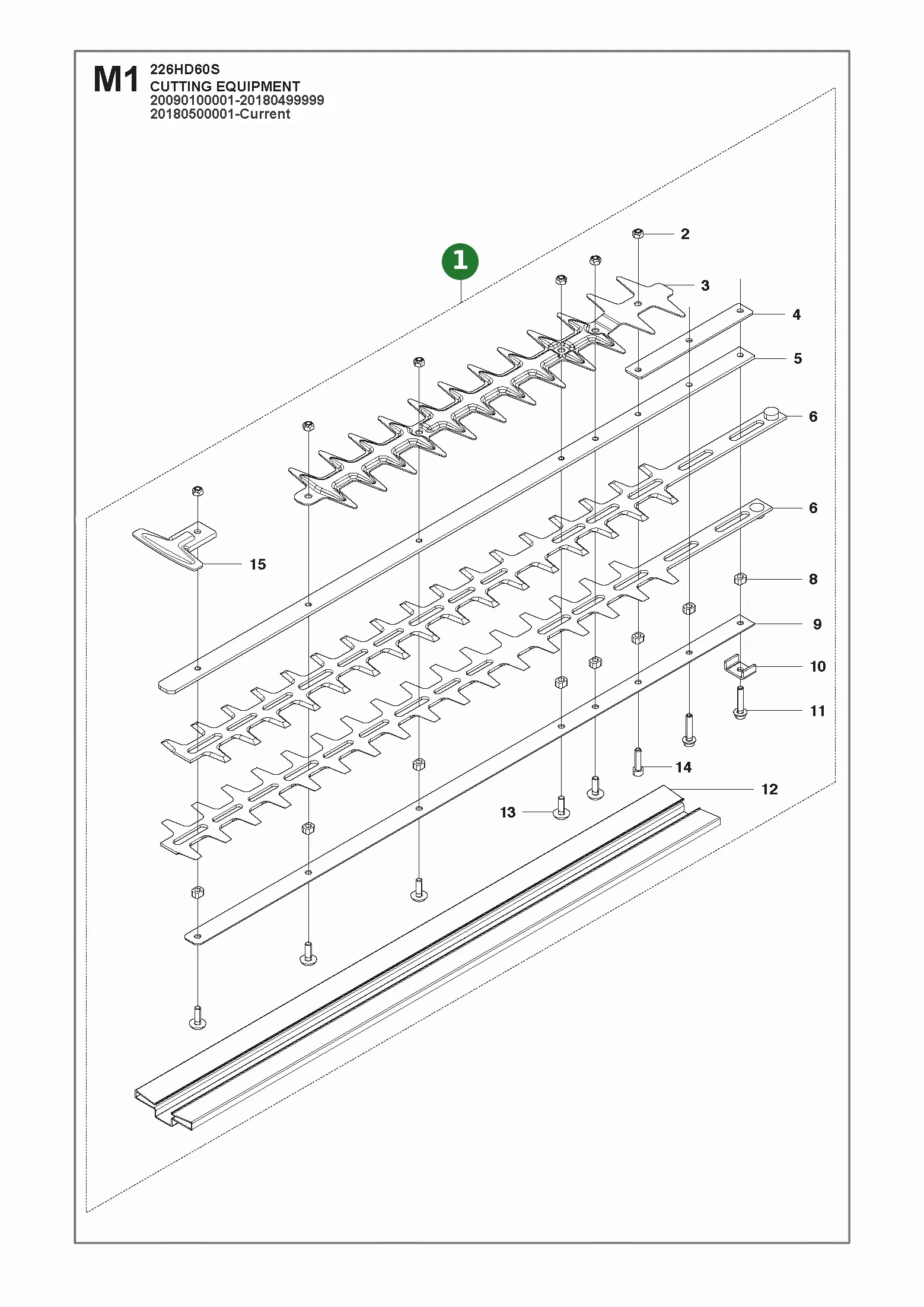

Nr.	Anzahl im Gerät		Artikel
	1		Messereinheit (586388901) 20180500001-Current
	1		Messereinheit (577558902) 20090100001-20180499999
	6		Mutter Schneidgarnitur (506687801)
	1		Klingenschutz (521594701)
	1		Endplatte Schneidgarnitur (506688201)
	1		Platte Messerführung oben (512840601)
	2		Messer Schneidgarnitur (586389001) 20180500001-Current
	2		Messer Schneidgarnitur (586389001) 20090100001-20180499999
	8		Abstandshalter Schneidgarnitur (506687601)
	1		Platte Messerführung unten (521858801)
	1		Winkelhalter Schneidgarnitur (506627401)
	2		Bolzen Halter Schneidgarnitur (574610101) 20180500001-Current
	2		Bolzen Halter Schneidgarnitur (506618001) 20090100001-20180499999
	1		Messerabdeckung 620mm (577644403)
	5		Bolzen Messer- und Platteneinheit (574610001) 20180500001-Current
	5		Schraube Messer- und Platteneinheit (506687501) 20090100001-20180499999
	1		Schraube (504114301) 20180500001-Current
	1		Bolzen Messer- und Platteneinheit (506609301) 20090100001-20180499999
	1		Abdeckung Schneidgarnitur oben (577541801)

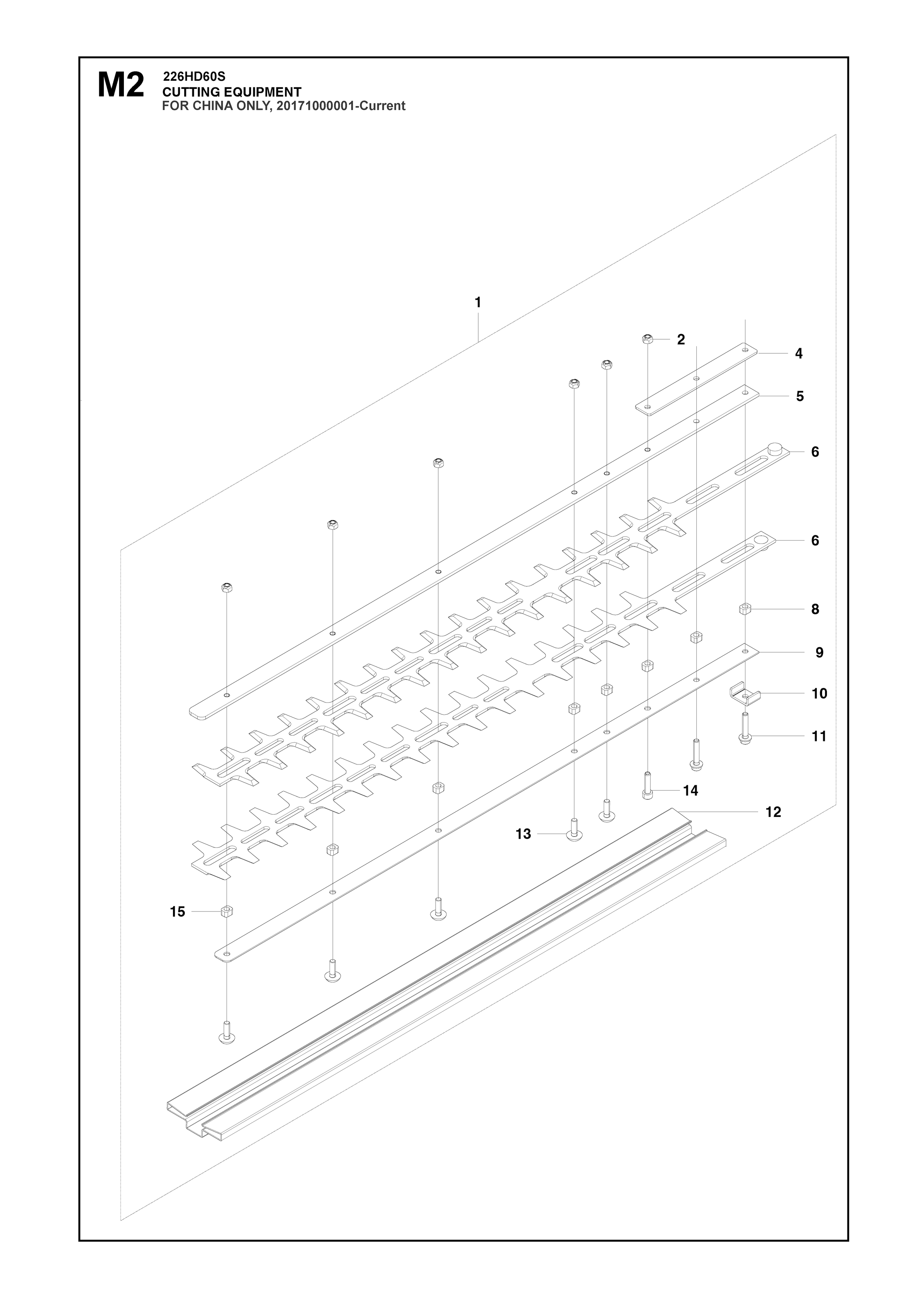

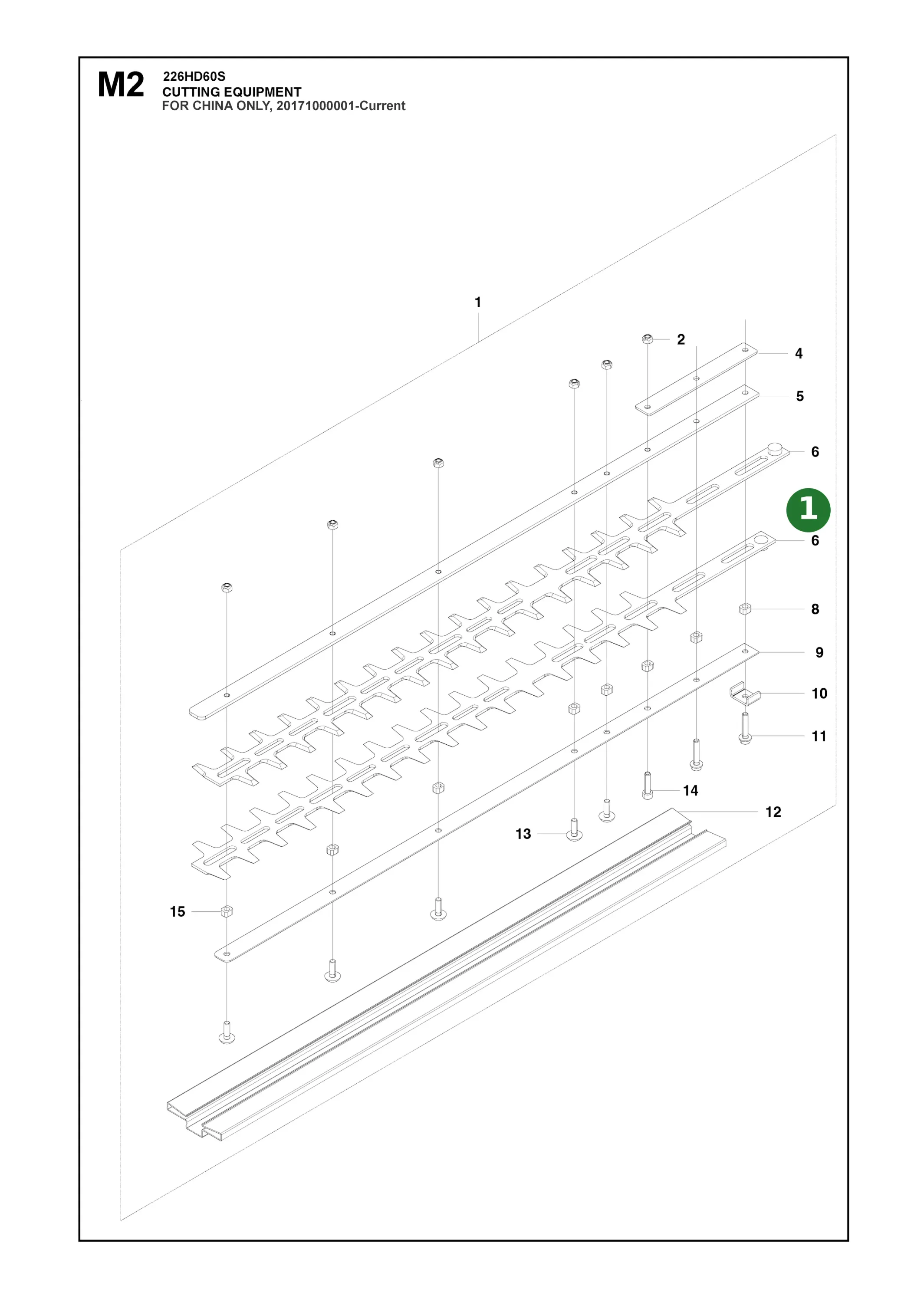

Nr.	Anzahl im Gerät		Artikel
	1		Schneidgarnitur (587487901)
	6		Mutter Schneidgarnitur oben (527874501)
	1		Endplatte Messerbalken oben (527874201)
	1		Platte Schneidgarnitur oben (527883501)
	2		Schneidgarnitur (587487901)
	5		Abstandsscheibe Schneidgarnitur oben (527874101)
	1		Platte Schneidgarnitur unten (527883601)
	1		Halter Schneidgarnitur (527874301)
	2		Bolzen Schneidgarnitur unten (578796901)
	1		Messerschutz (527883701)
	5		Bolzen Messer- und Platteneinheit (574610001)
	1		Schraube (504114301)
	3		Abstandsscheibe Schneidgarnitur unten (527874601)

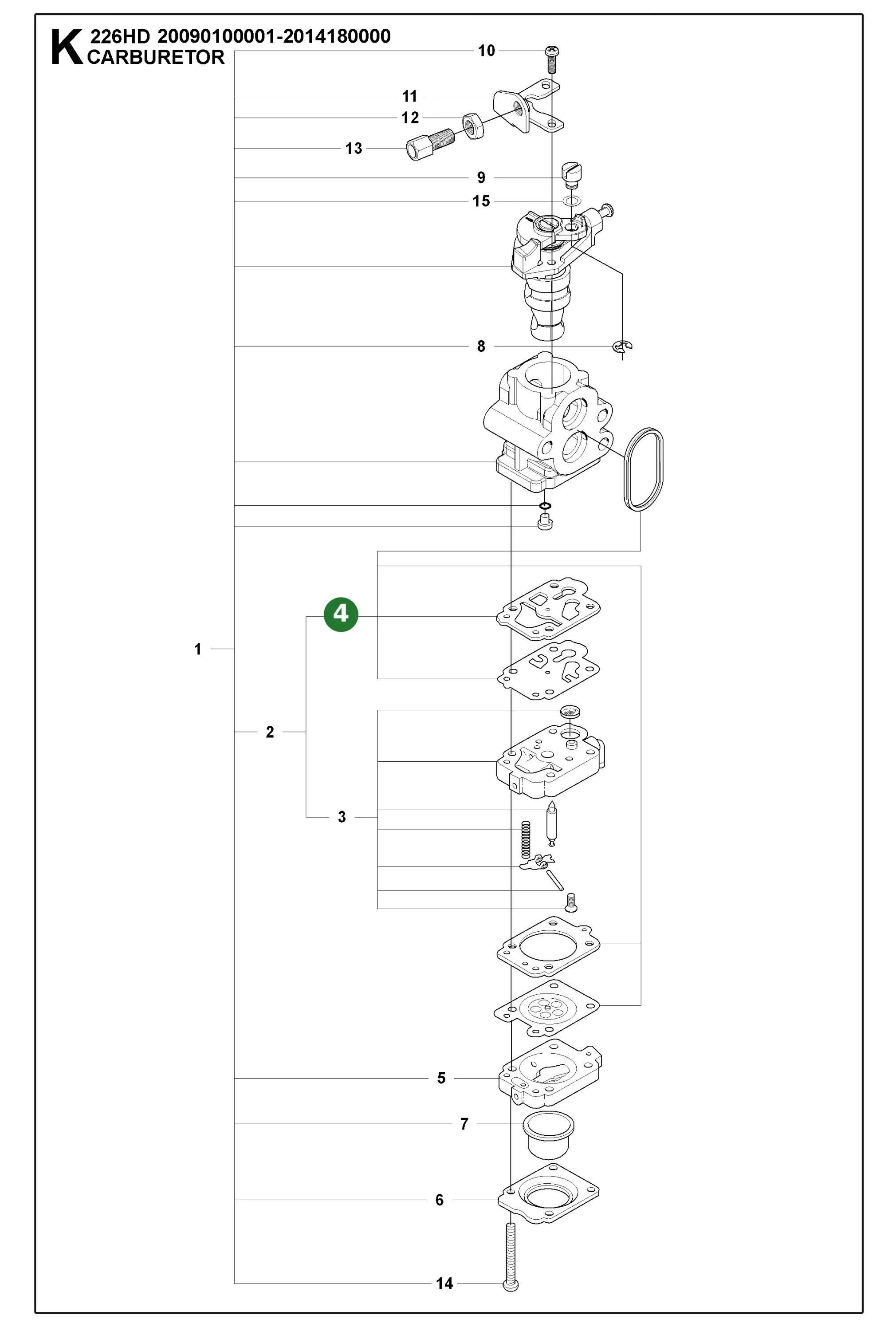

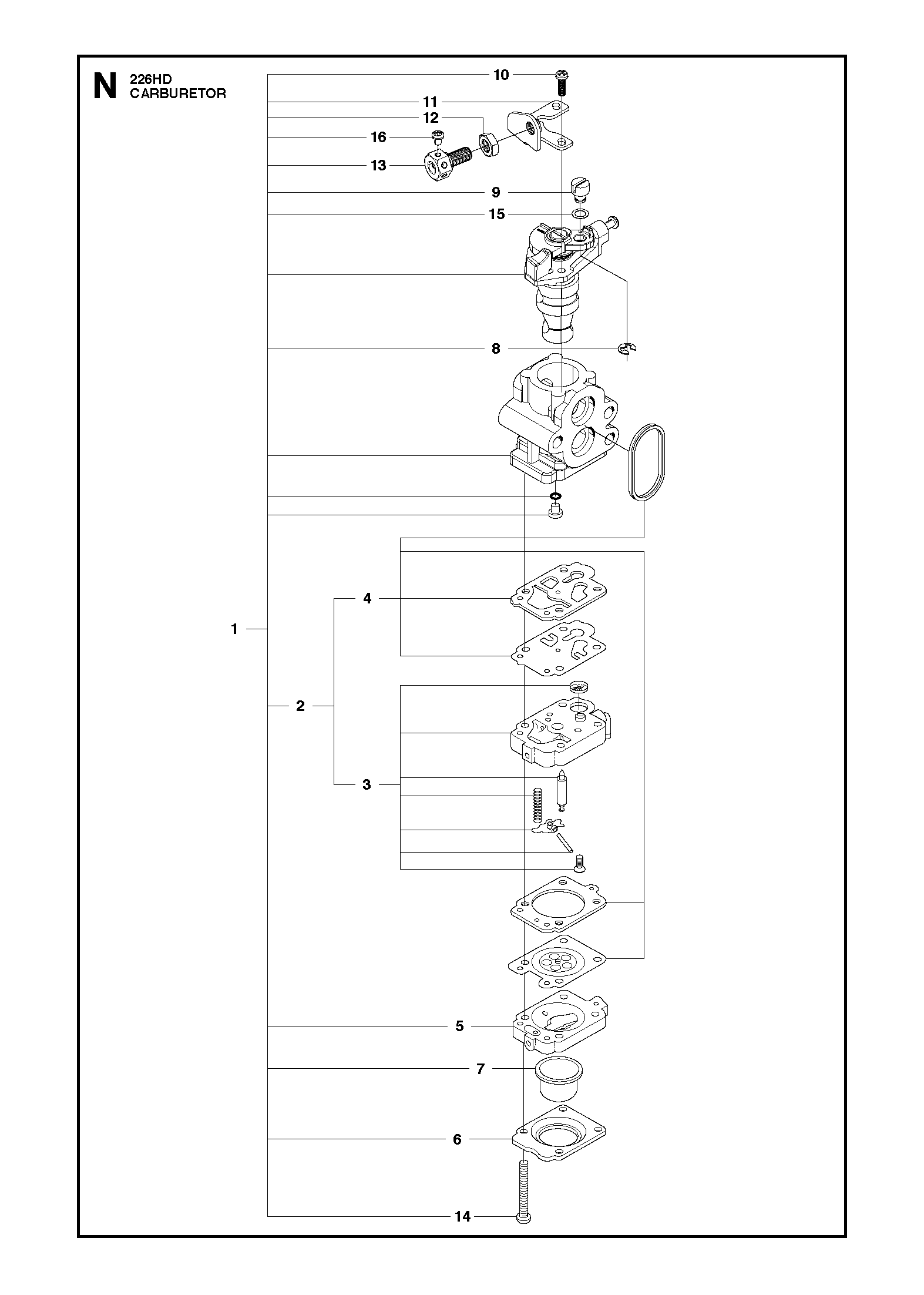

Nr.	Anzahl im Gerät		Artikel
	1		Vergaser (591102601)
	1		Dichtungssatz Vergaser (528070101)
	1		Vergasergehäuse (502238401)
	1		Dichtungssatz Vergasermembran (583983301)
	1		Vergasergehäuse unten (506740901)
	1		Deckel Vergaser unten (506741001)
	1		Primerpumpe Vergaser (505306701)
	1		Sicherungsring Vergaser (506744901)
	1		Schwenkstift Vergasergestänge (516597701)
	2		Schraube Gaszughalter (505307901)
	1		Halter Gaszug-Einsteller (506746001)
	1		Mutter Gaszug-Einsteller (516117901)
	1		Einstellschraube Gaszug (505308201)
	4		Schraube Vergaserdeckel unten (516544001)
	1		Scheibe Schwenkstift (506746101)
	1		Schraube Gaszug-Einsteller (505308301)

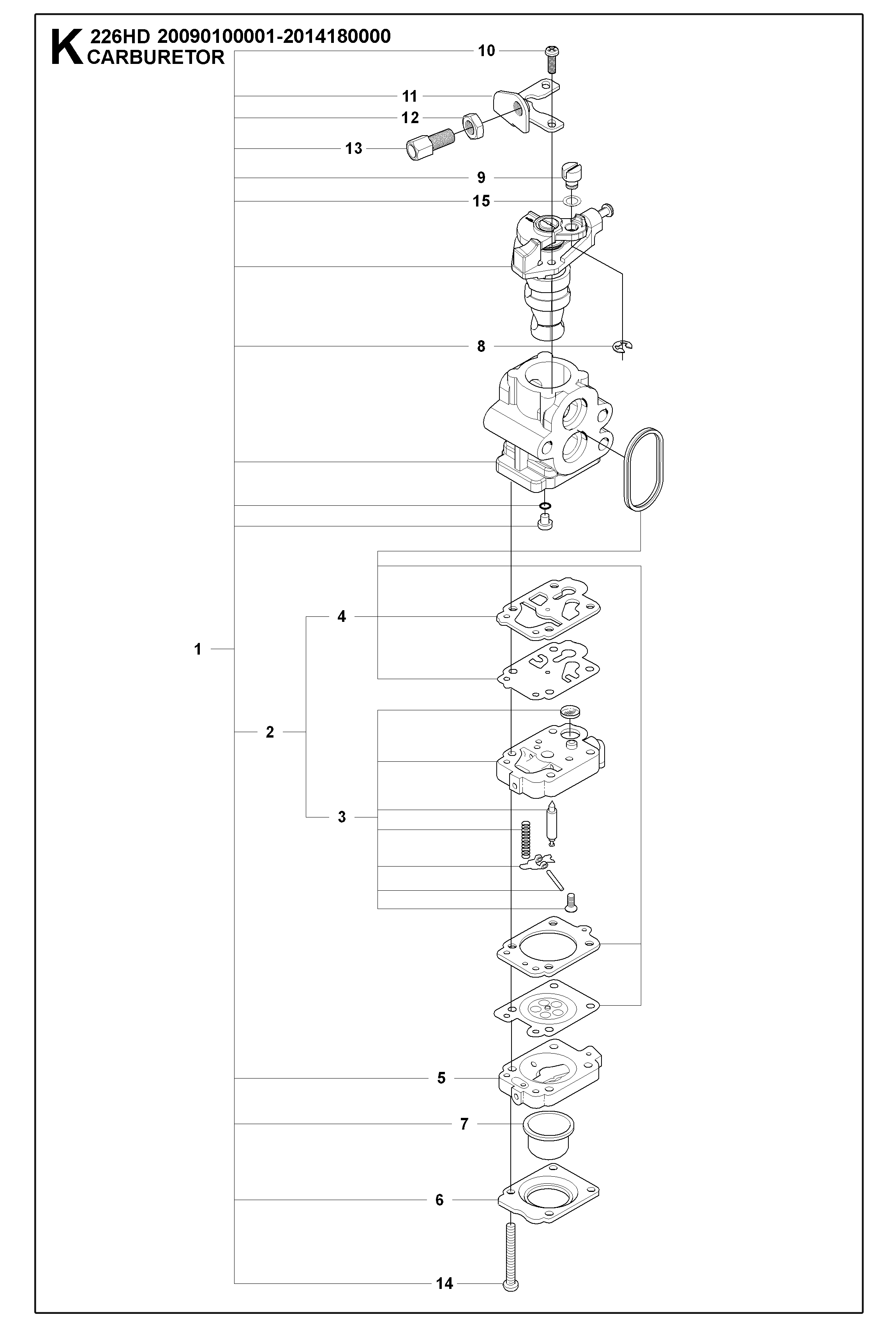

Nr.	Anzahl im Gerät		Artikel
	1		Vergaser (511354201)
	1		Dichtungssatz Vergaser (528070101)
	1		Vergasergehäuse (502238401)
	1		Dichtungssatz Vergaser (506615501)
	1		Vergasergehäuse unten (506740901)
	1		Deckel Vergaser unten (506741001)
	1		Primerpumpe Vergaser (505306701)
	1		Sicherungsring Vergasergestänge (506738601)
	1		Schwenkstift Vergasergestänge (516597701)
	2		Schraube Gaszughalter (505307901)
	1		Halter Gaszug-Einsteller (506746001)
	1		Mutter Gaszug-Einsteller (516117901)
	1		Schraube Gaszug-Einsteller (521756001)
	4		Schraube Vergaserdeckel unten (516544001)
	1		Scheibe Schwenkstift (506746101)

Nr.	Anzahl im Gerät		Artikel
	1		Kombischlüssel (506686101)
	1		Doppel-Maulschlüssel (506615001)
	1		Kraftstoffkanister (511416801)
	1		Schutzbrille (512609701)
	1		Luftfiltereinsatz innen (523090001)
	1		Luftfiltereinsatz außen (587481701)

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Luftfiltereinsatz außen (523071101) Schaumstoff
	Luftfiltereinsatz innen (523090001) Schaumstoff
	Zündkerze NGK CMR7H (521233401) NGK CMR7H
	Seilzugstarter (506657201) 848F0S7510
	Tankdeckel (505309601) Kraftstofftank, #T101585202
	Kraftstofffilter (503443201) Kraftstoffleitung, Tankbereich, #Z330285400
	Messereinheit (577558902) Seriennummer 20090100001–20180499999
	Primerpumpe Vergaser (505306701) #Z175181510
	Starterseil (506683401) T150175160
	Torsionsfeder Griffverstellung (Ausführung R) (521593901) Ausführung R, #848D4A37B0
	Torsionsfeder Griffverstellung (Ausführung F) (521593801) Ausführung F, #848D4A37A0
	Dichtungssatz Vergaser (528070101) GASKET KIT

Zubehör

	Artikel beschreibung
	Mehrzweckfett Multi Advanced 400g (588814801) Shell Gardus, 400g
	Pflege- und Glanzspray 200ml (597255701) 500ml
	Zweitaktöl XP 1L Dosierflasche (547929802) XP Synthetic, 1 Liter, Dosierflasche
	Zweitaktöl LS+ 0.1 Liter (578180302) LS+, 0.1 Liter
	Zweitaktöl HP 0.1L (587808501) 0.1L
	Sonderkraftstoff XP Power 2-Takt 1L (589227601) XP Power, 2Takt, 1 Liter
	Benzinkanister grün (505698040) grün
	Benzinkanister 6 Liter (505698001) orange
	Zweitaktöl Oil Guard 1L (544976501) Oil Guard, 1L

Dokumente

Für Husqvarna 226HD60S stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.

Bedienungsanleitungen

Bedienungsanleitung (PDF) für Husqvarna Heckenscheren / Stabheckenscheren 226HD60S – Inbetriebnahme, Einstellungen, Wartung und Sicherheit.

Husqvarna 226HD60S 226HD75S 2019-01

Sprachen des Dokuments: ANY, EN, ES, PT

Husqvarna 226HD60S 226HD75S 2016-08

Sprachen des Dokuments: ANY, EN, ES, PT

Husqvarna 226HD60S 226HD75S 2016-08

Sprachen des Dokuments: ANY

Husqvarna 226HD60S 226HD75S 2014-05

Sprachen des Dokuments: ANY

Wählen Sie die passende Version nach Modelljahr oder Produktnummer; Inhalte können je nach Variante abweichen.

Benötigen Sie Ersatzteile?

Finden Sie mit unserem Husqvarna Teilefinder schnell und unkompliziert das passende Ersatzteil für Ihr Husqvarna Gerät. Durchstöbern Sie die Explosionszeichnungen Ihres Modells und bestellen Sie die benötigten Komponenten mühelos.

Zum Ersatzteilkatalog
