Husqvarna 226HS75S | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell 226HS75S von Husqvarna. Weitere Informationen findest Du in den zugehörigen Dokumenten und Anleitungen.

Ersatzteilkatalog für 226HS75S

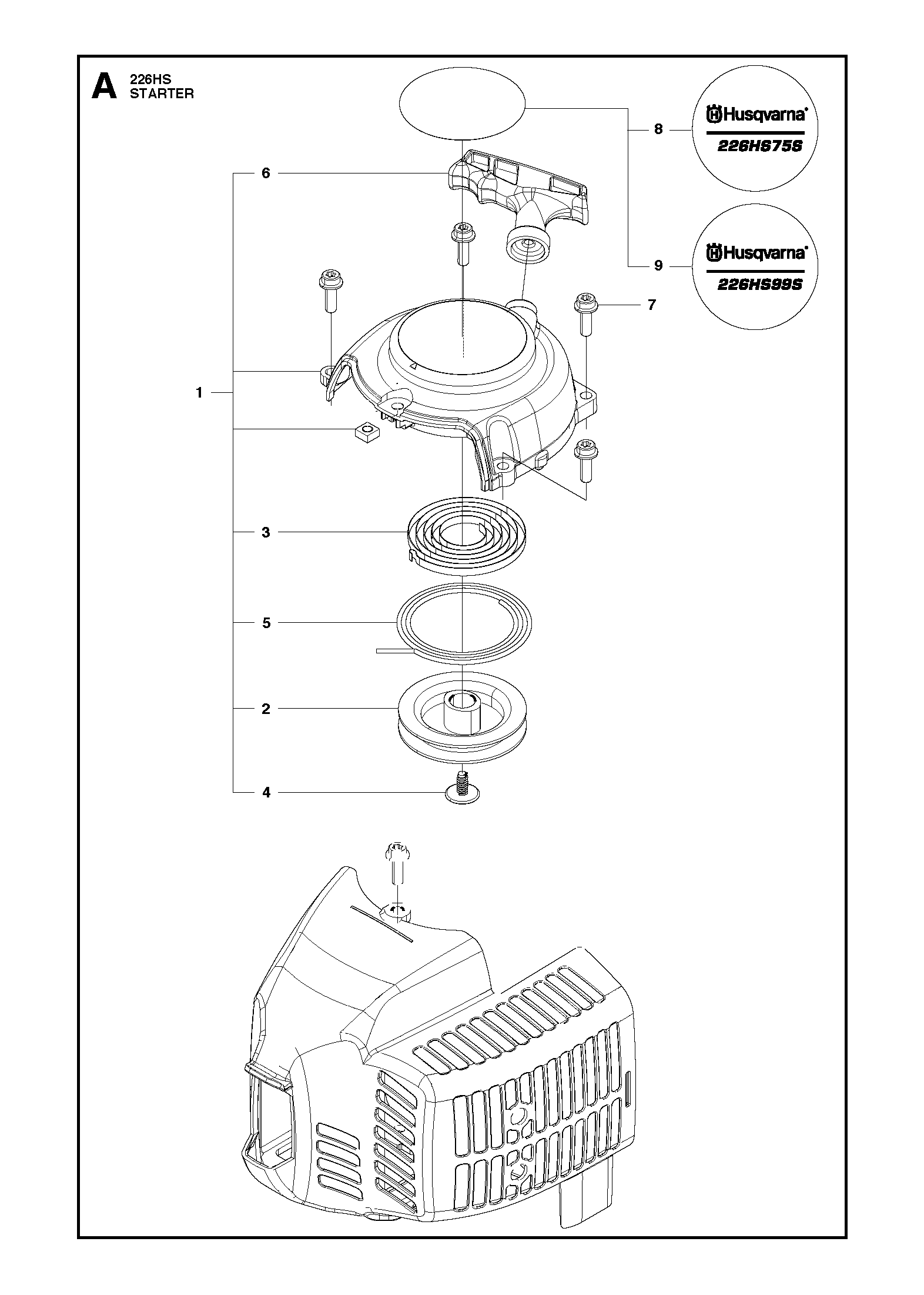

Nr.	Anzahl im Gerät		Artikel
	1		Seilzugstarter (506657201)
	1		Seilrolle Seilzugstarter (506684201)
	1		Rückholfeder Seilzugstarter (506674301)
	1		Schraube Seilzugstarter (506613001)
	1		Starterseil (506683401)
	1		Startergriff (506614701)
	4		Bolzen (506745601)
	1		Aufkleber Seilzugstarter (528050501) 226HS75S

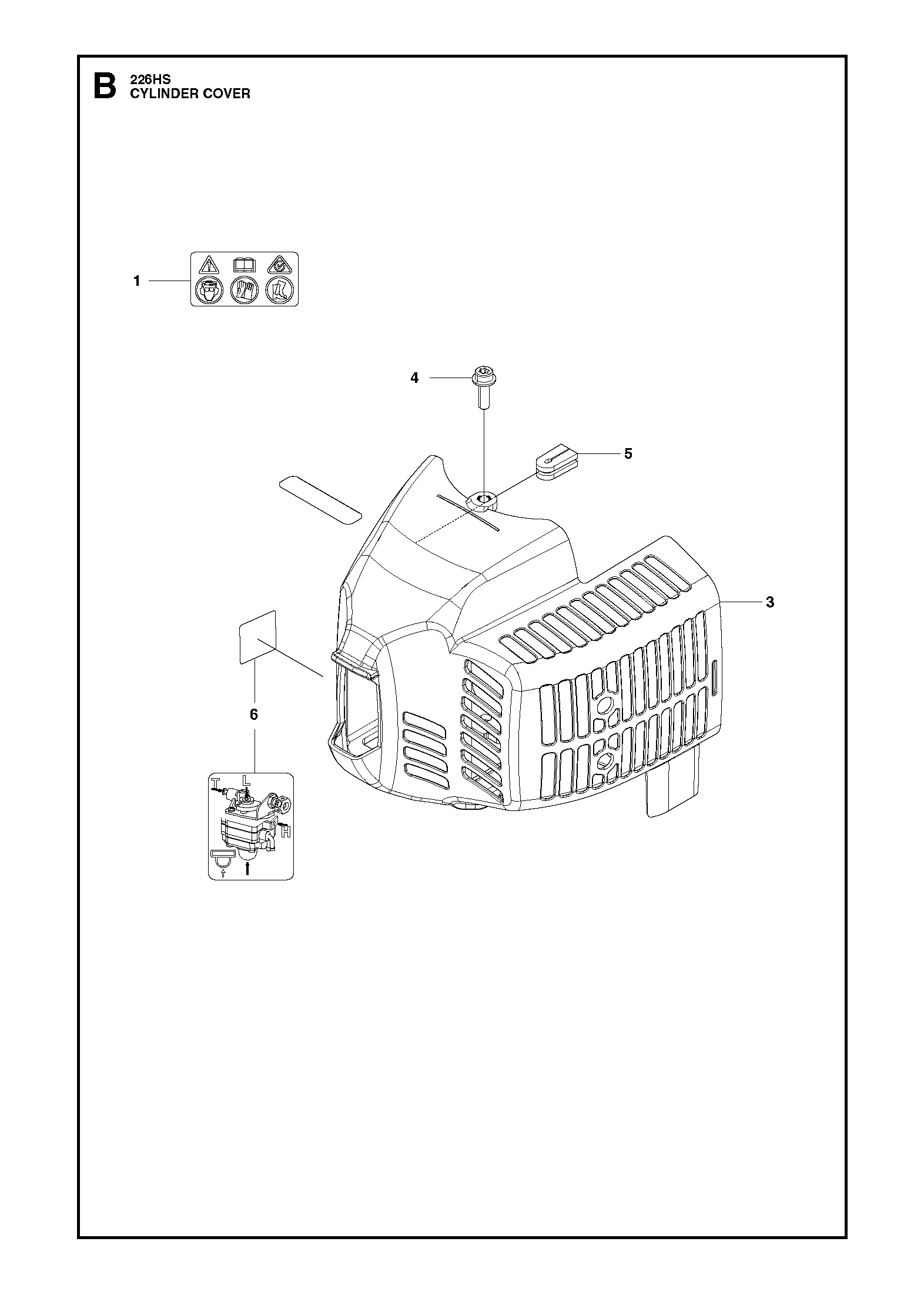

Nr.	Anzahl im Gerät		Artikel
	1		Warnaufkleber Sicherheitssymbole (US-Ausführung) (587482601) US only
	1		Abdeckung Zylinder (506657001)
	1		Bolzen (506745601)
	1		Gummitülle Zylinderabdeckung (506615901)
	1		Aufkleber Vergasereinstellung (587027801)

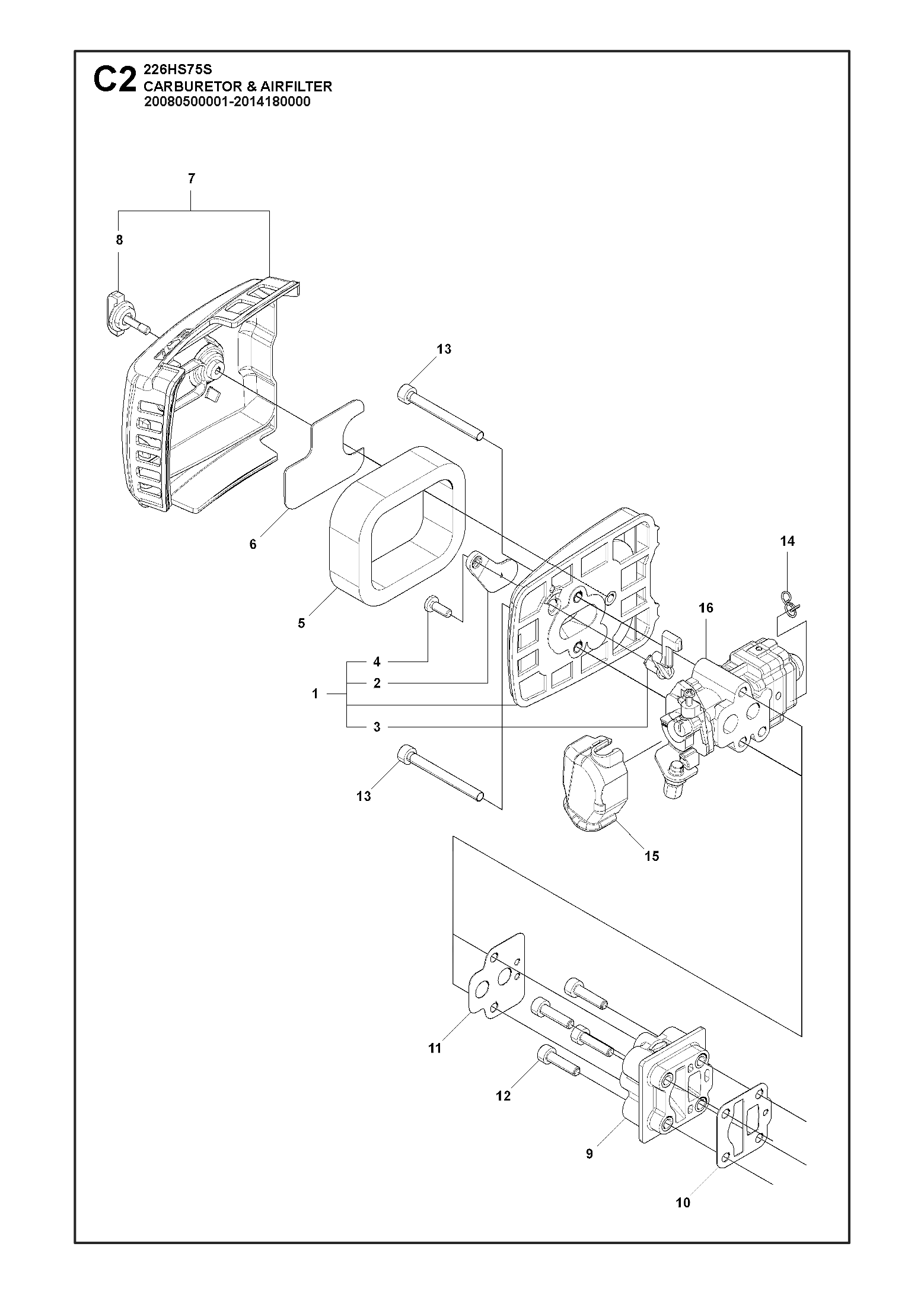

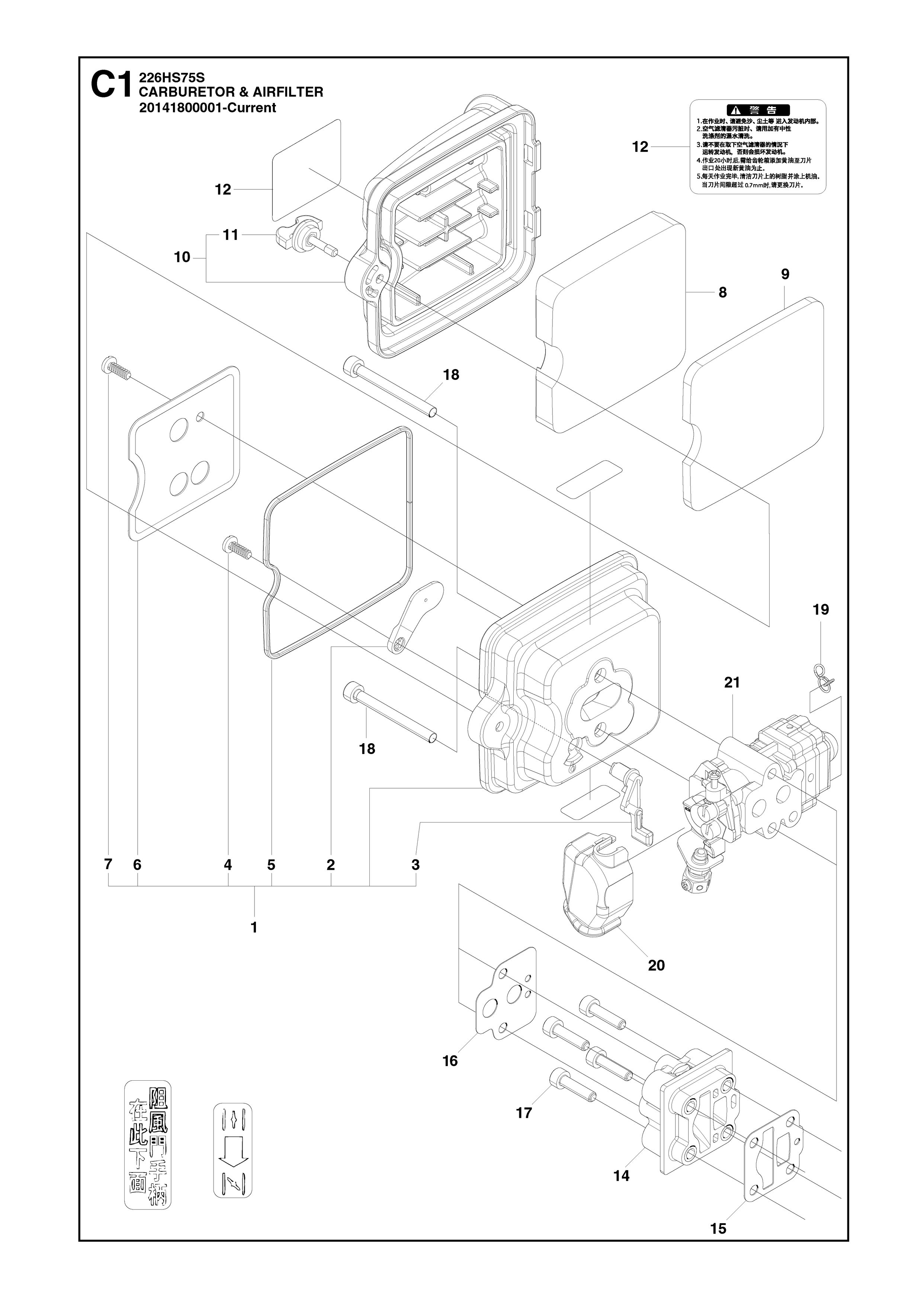

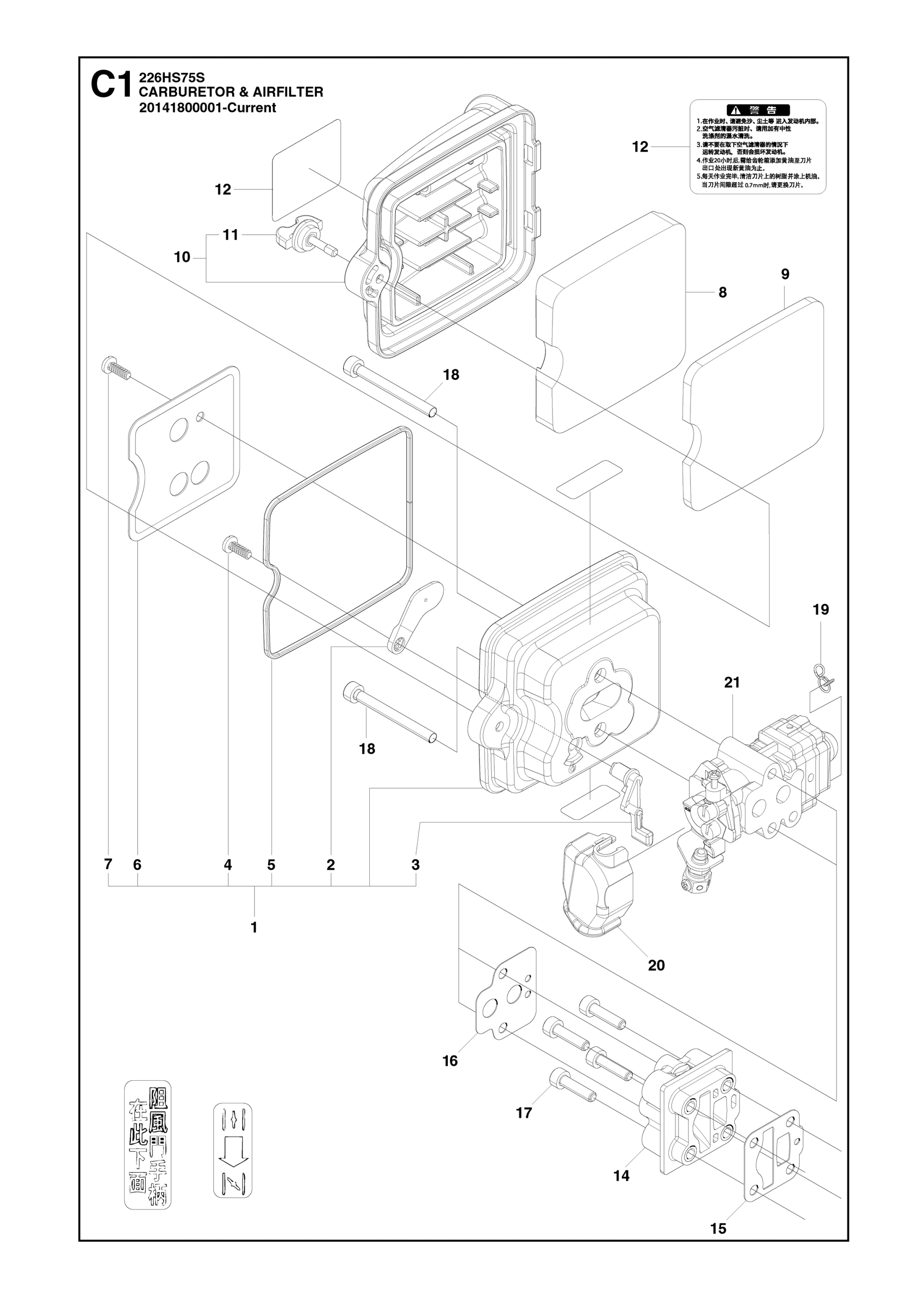

Nr.	Anzahl im Gerät		Artikel
	1		Luftfiltergehäuse mit Sieb (511359201)
	1		Chokeplatte (506684301)
	1		Chokehebel (521760501)
	1		Flanschschraube B-Tite (581736201)
	1		Dichtung Luftfiltergehäuse (521751301)
	1		Einlasssieb Luftfiltergehäuse (521607901)
	1		Flanschschraube B-Tite (581736201)
	1		Luftfiltereinsatz innen (523090001)
	1		Luftfiltereinsatz außen (523071101)
	1		Luftfilterdeckel (523071201)
	1		Befestigungsknopf Luftfilterdeckel (523071301)
	1		Aufkleber Warnhinweis US-Ausführung (523071401) US ONLY
	1		Choke-Aufkleber (574299701)
	1		Isolator Vergaser (511349701)
	1		Dichtung Vergaser-Isolator (593136001)
	1		Dichtung Vergaser (521755001)
	4		Bolzen (506689001)
	2		Schraube M5x50 Torx T27 (504116501)
	1		Federclip Vergaser (506741501)
	1		Abdeckung Vergaser (506744201)
	1		Vergaser (591102601)

Nr.	Anzahl im Gerät		Artikel
	1		Luftfiltergehäuse (506652701)
	1		Chokeplatte (506683601)
	1		Chokehebel (506683701)
	1		Schraube Chokeplatte (506614001)
	1		Luftfilter (506652901)
	1		Einlasssieb Luftfiltergehäuse (506683801)
	1		Luftfilterdeckel (506657301)
	1		Knopf Luftfilterdeckel (504115101)
	1		Isolator Vergaser (511349701)
	1		Dichtung Vergaser-Isolator (593136001)
	1		Dichtung Vergaser (521755001)
	4		Bolzen (506689001)
	2		Schraube M5x50 Torx T27 (504116501)
	1		Federclip Vergaser (506741501)
	1		Abdeckung Vergaser (506744201)
	1		Vergaser (511354201)

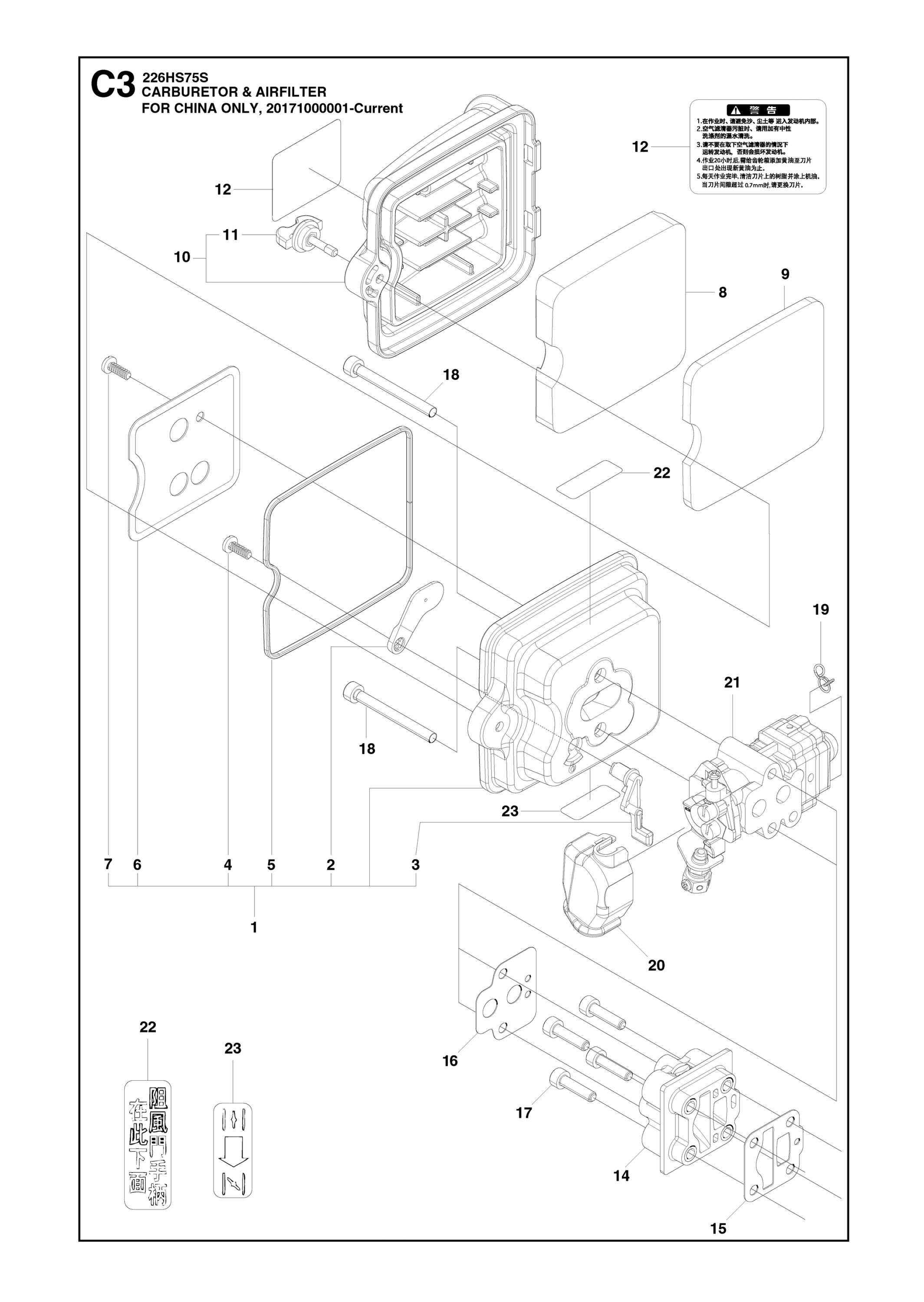

Nr.	Anzahl im Gerät		Artikel
	1		Einlasssieb Luftfiltergehäuse mit Choke-Bauteilen (588628501)
	1		Chokeplatte (506684301)
	1		Chokehebel (521760501)
	1		Flanschschraube B-Tite (581736201)
	1		Dichtung Luftfiltergehäuse (521751301)
	1		Einlasssieb Luftfiltergehäuse (521607901)
	1		Flanschschraube B-Tite (581736201)
	1		Luftfiltereinsatz innen (523090001)
	1		Luftfiltereinsatz außen (587481701)
	1		Luftfilterdeckel (523071201)
	1		Befestigungsknopf Luftfilterdeckel (523071301)
	1		Warnaufkleber Chinesisch (511348601)
	1		Isolator Vergaser (511349701)
	1		Dichtung Vergaser-Isolator (593136001)
	1		Dichtung Vergaser (521755001)
	4		Bolzen (506689001)
	2		Schraube M5x50 Torx T27 (504116501)
	1		Federclip Vergaser (506741501)
	1		Abdeckung Vergaser (506744201)
	1		Vergaser (591102601)
	1		Aufkleber Choke-Bedienhinweis Chinesisch (511348501)
	1		Aufkleber (513185301)

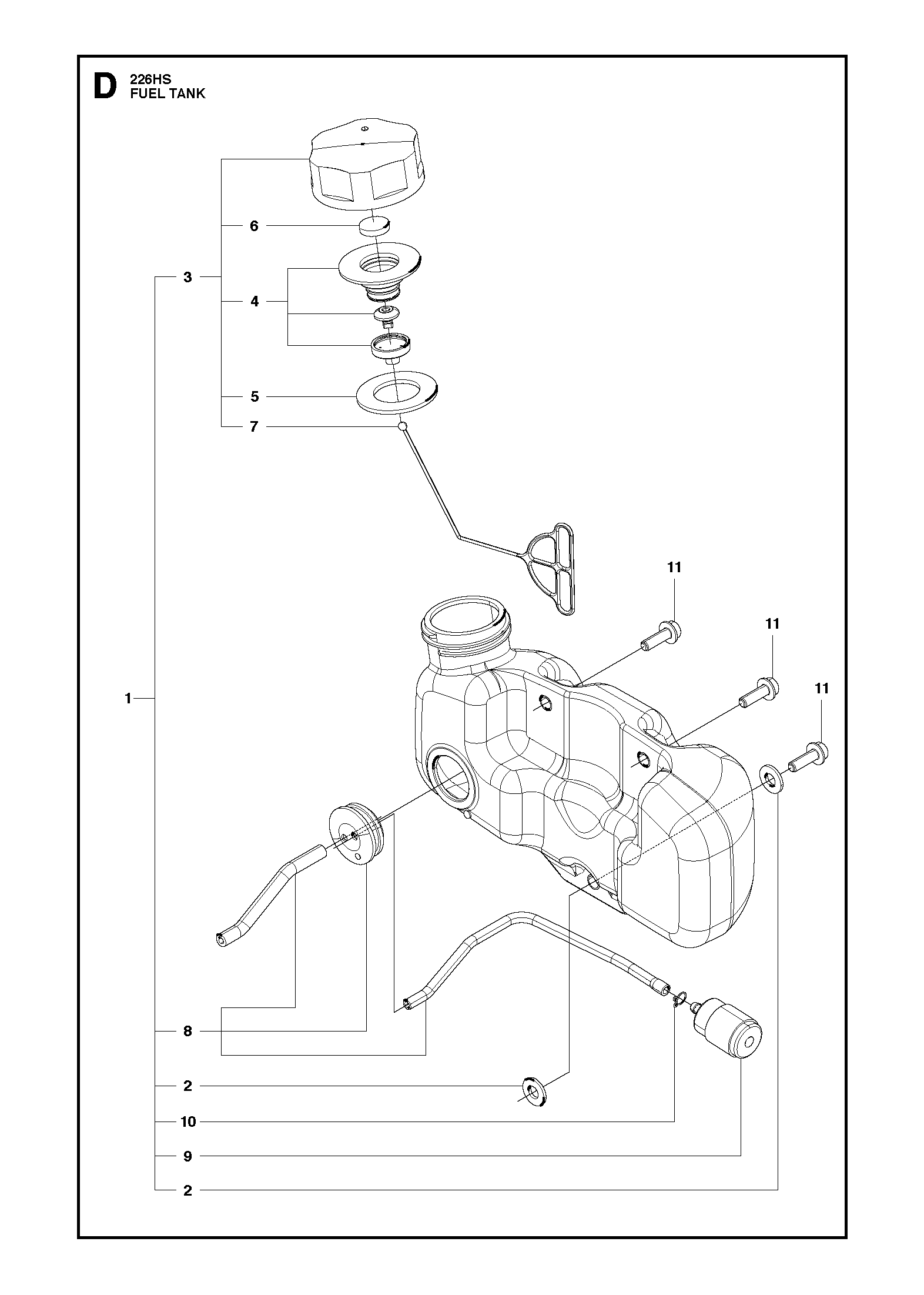

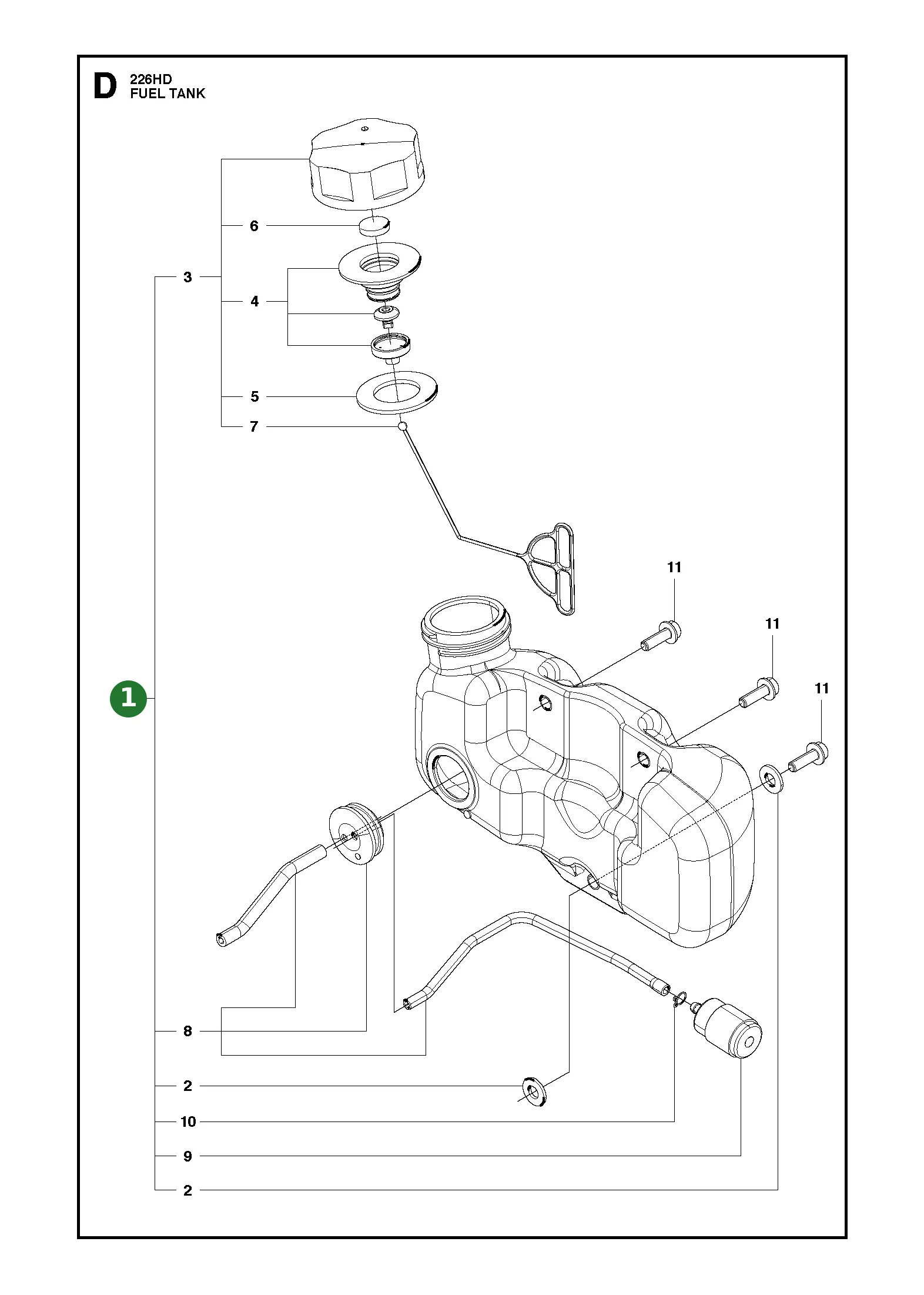

Nr.	Anzahl im Gerät		Artikel
	1		Kraftstofftank (525246002) Except US
	1		Kraftstofftank (579210902) US ONLY
	2		Dichtung Kraftstofftankanschluss (506684101)
	1		Tankdeckel (505309601)
	1		Halter Tankdeckel (515369401)
	1		Dichtung Tankdeckel (506744301)
	1		Filter Tankdeckel (506746801)
	1		Arm Tankdeckel-Stopper (506745801)
	1		Kraftstoffschlauch (595847001) Except US
	1		Kraftstoffschlauch (US-Ausführung) (597967202) US ONLY
	1		Kraftstofffilter (503443201)
	1		Clip Kraftstoffschlauch (506707001)
	3		Bolzen (506745601)

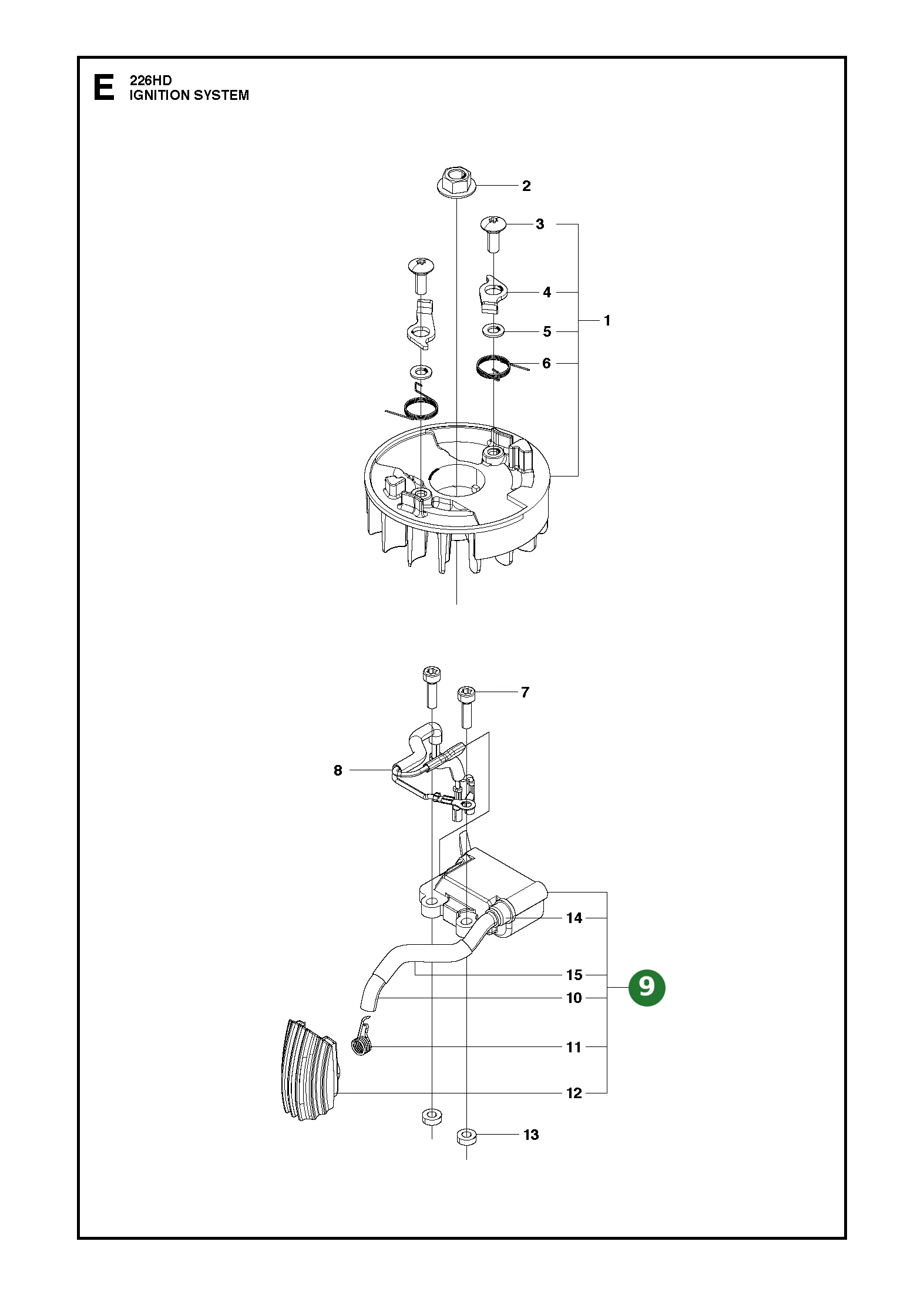

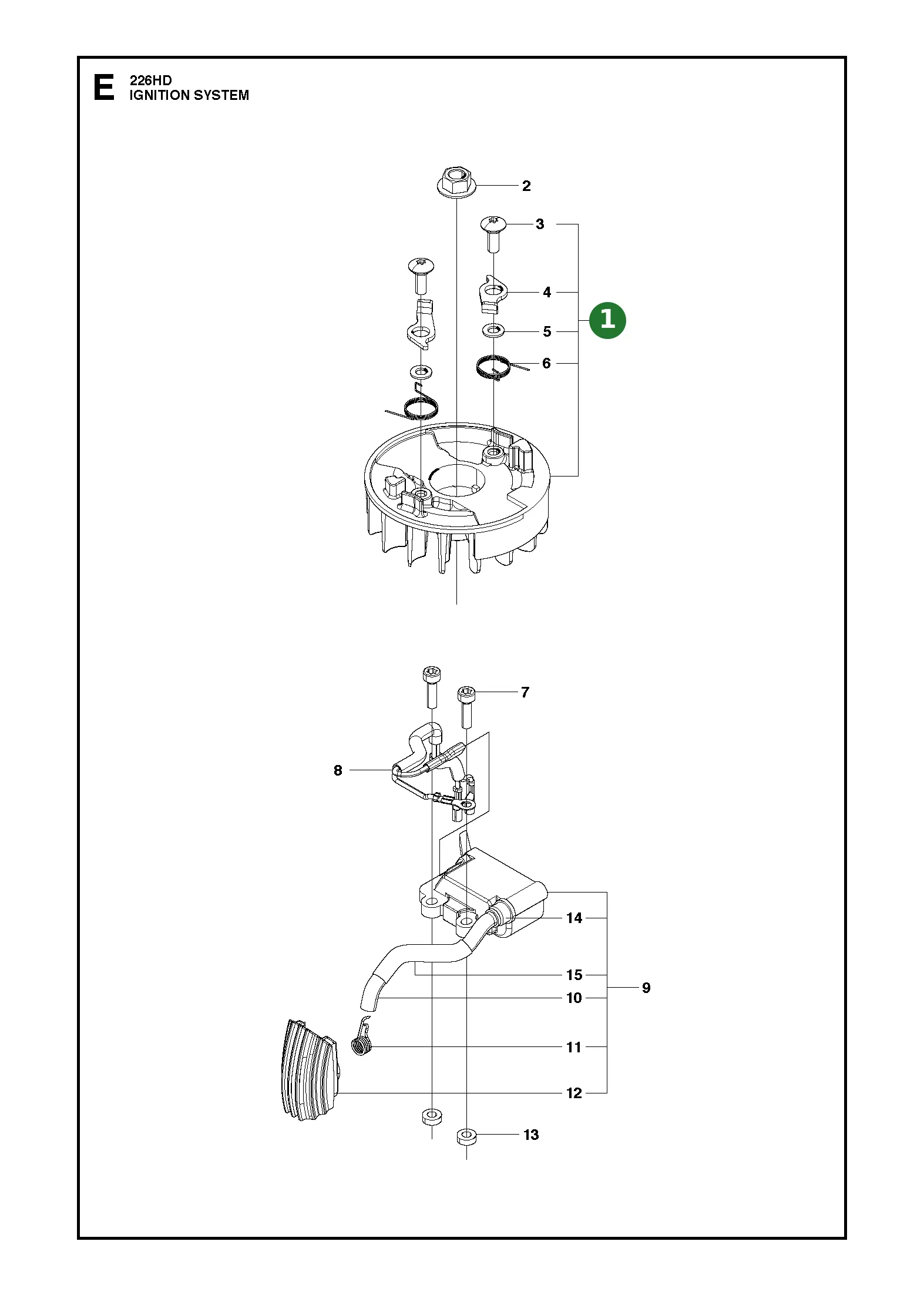

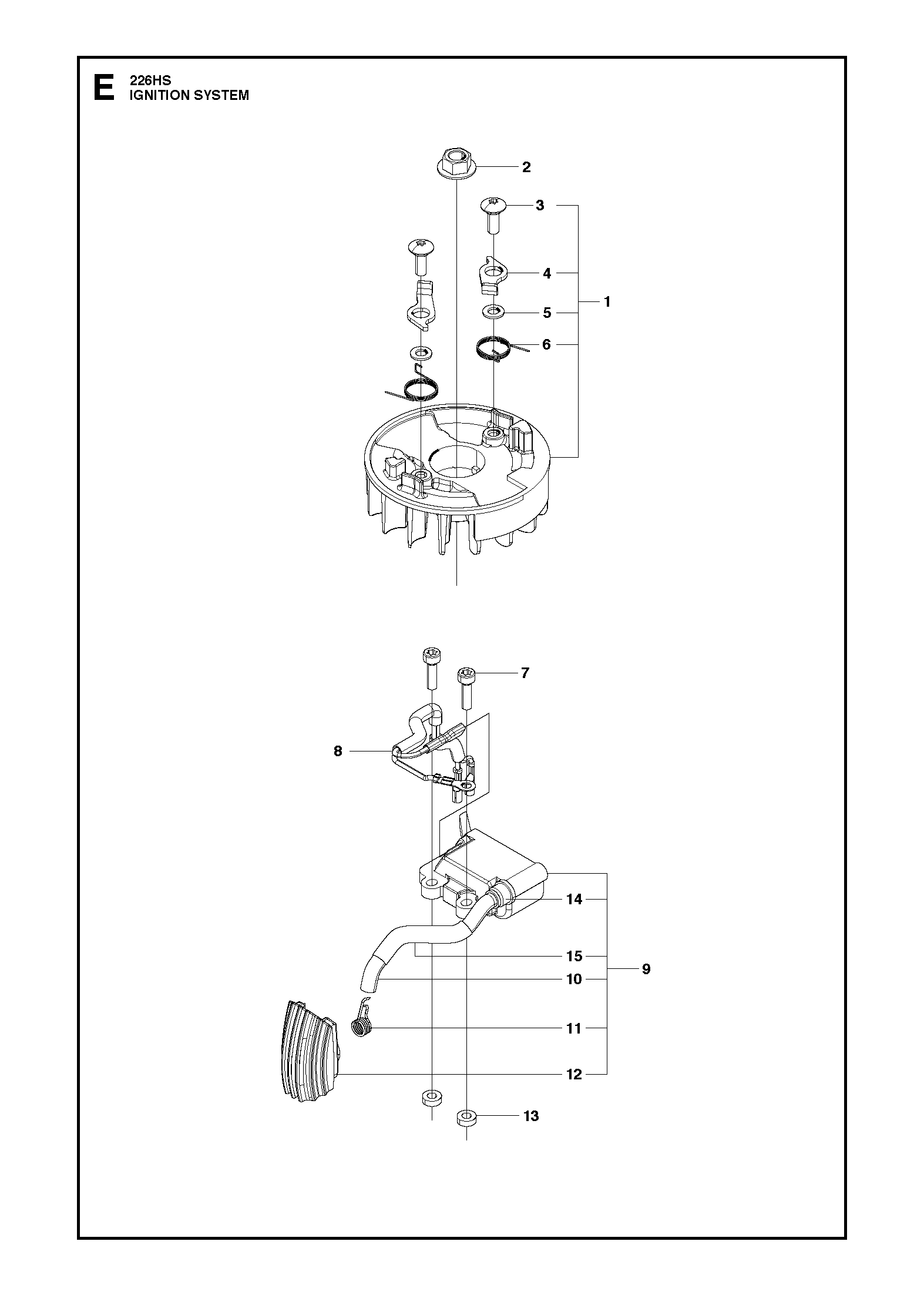

Nr.	Anzahl im Gerät		Artikel
	1		Schwungrad mit Starterklinken (506656001)
	1		Mutter Schwungrad (504118001)
	2		Schraube Starterklinke (506614301)
	2		Starterklinke Schwungrad (506614101)
	2		Unterlegscheibe Starterklinke (506614401)
	2		Torsionsfeder Starterklinke (521747101)
	2		Schraube M4x16 Torx T27 (506745701)
	1		Kabel Stoppschalter (506652301)
	1		Zündmodul mit Zündkabel (589372401)
	1		Zündkabel (511351201)
	1		Kontaktfeder Zündkerzenstecker (506655201)
	1		Zündkerzenstecker (521610001)
	2		Abstandsscheibe Zündmodul (504118601)
	1		Kappe Zündmodul (505042801)
	1		Schutzrohr Zündkabel (506618201)

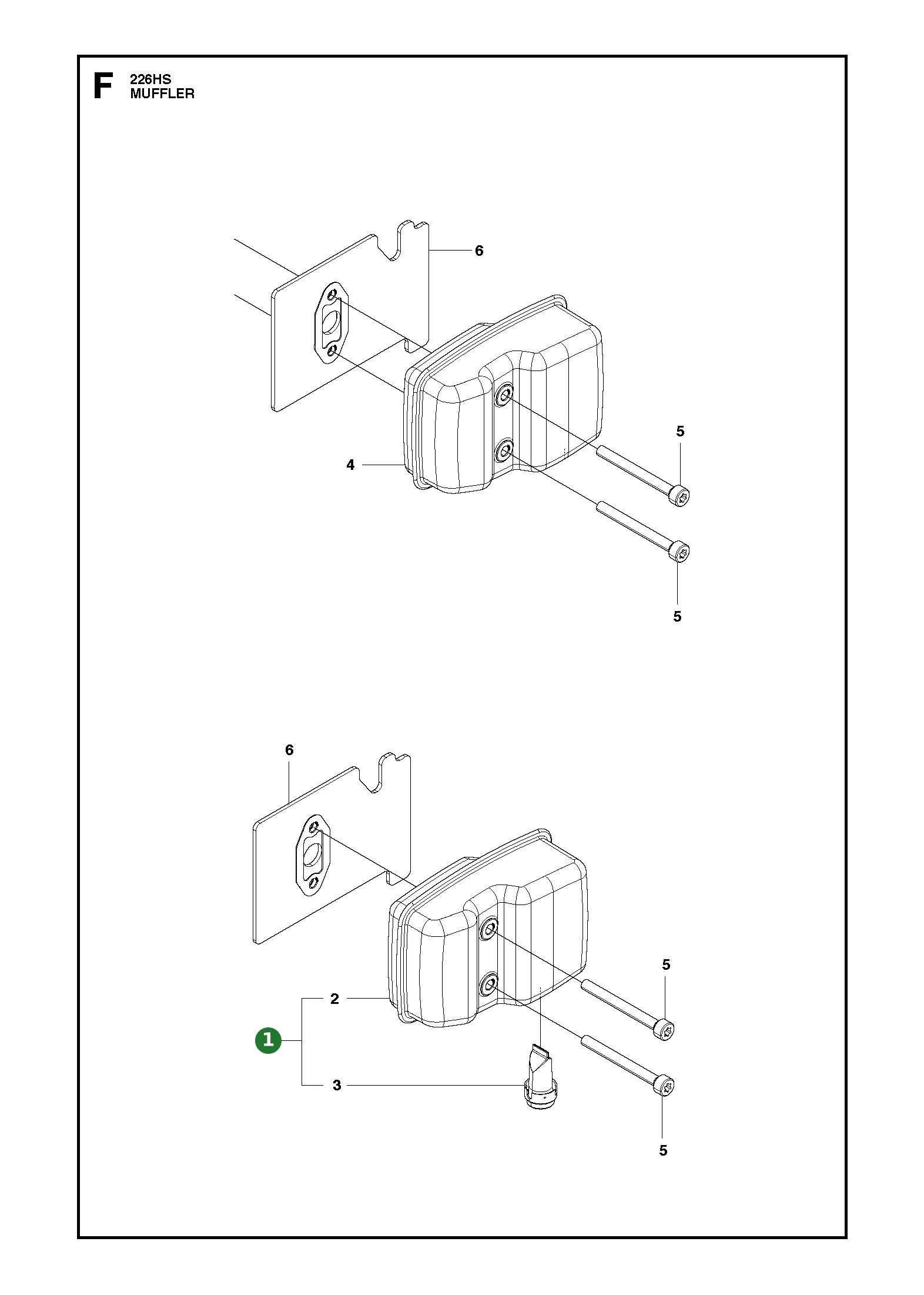

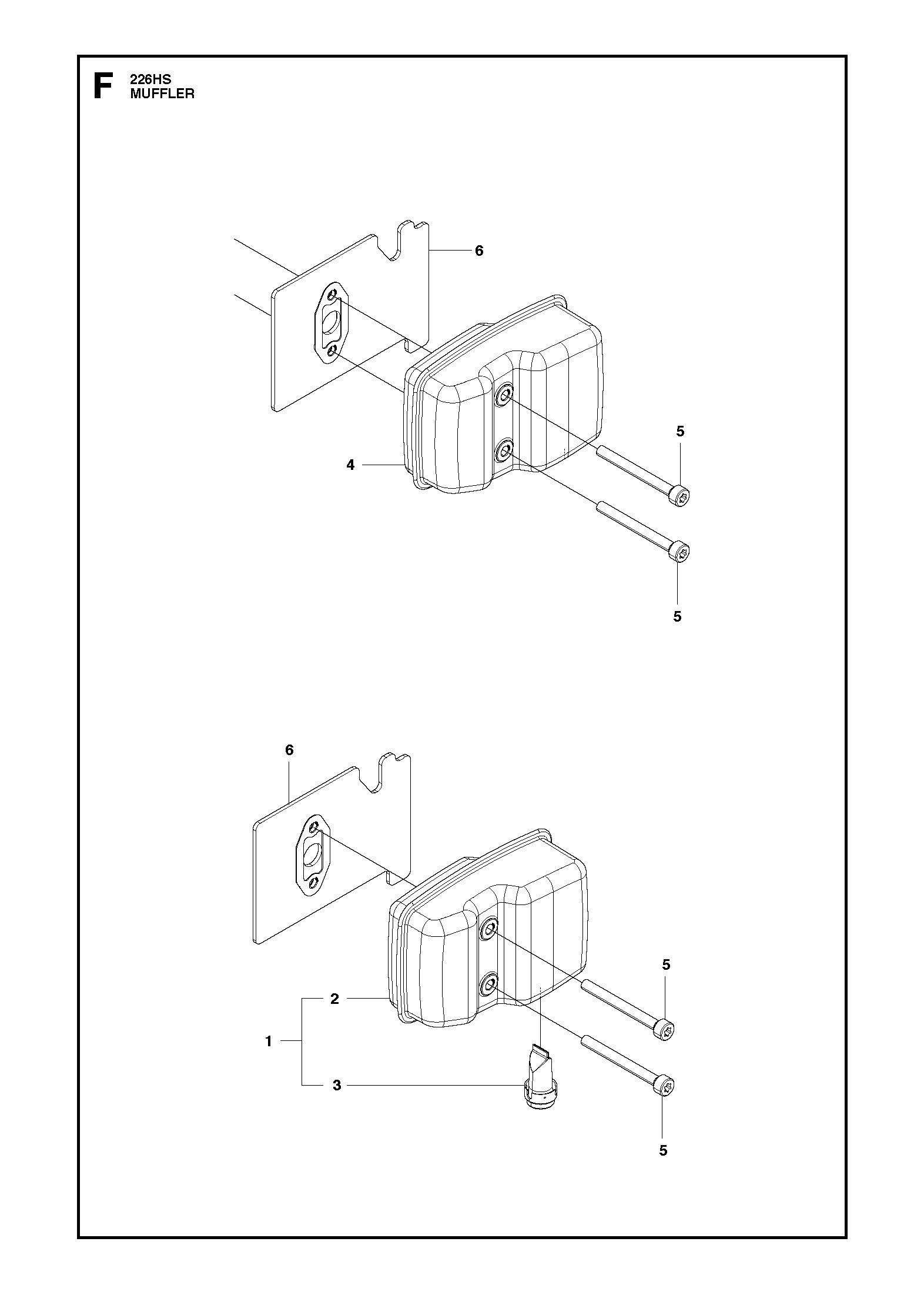

Nr.	Anzahl im Gerät		Artikel
	1		Schalldämpfer (US-Ausführung) (506656801) US only
	1		Schalldämpfer (US-Ausführung) (506656801) US ONLY
	1		Funkenfänger Abgasrohr (506615601) US ONLY
	1		Schalldämpfer (523071601) Except US
	2		Schraube M5x50 Torx T27 (504116501)
	1		Auspuffdichtung (506655601)

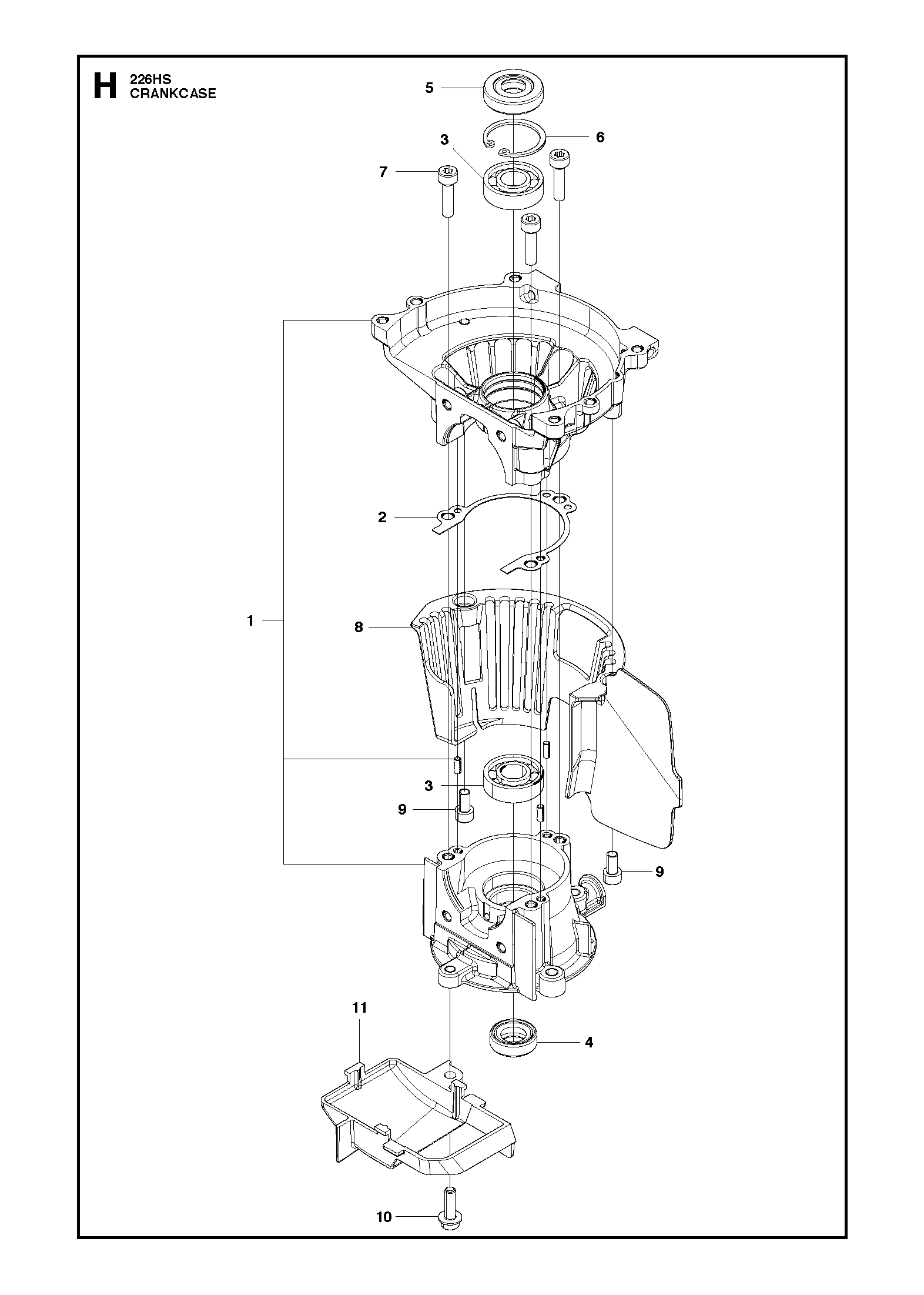

Nr.	Anzahl im Gerät		Artikel
	1		Kurbelgehäuse (506638401)
	1		Flachdichtung Kurbelgehäuse (506684801)
	2		Kugellager Kurbelwelle (506610301)
	1		Wellendichtring Kurbelwelle (504121501)
	1		Wellendichtring Kurbelwelle oben (506612901)
	1		Sicherungsring Lager (506609901)
	3		Schraube (504114301)
	1		Platte Kurbelgehäuse (506629601)
	2		Befestigungsschraube (529268101)
	1		Bolzen (506745601)
	1		Deflektor Kurbelgehäuse unten (506657101)

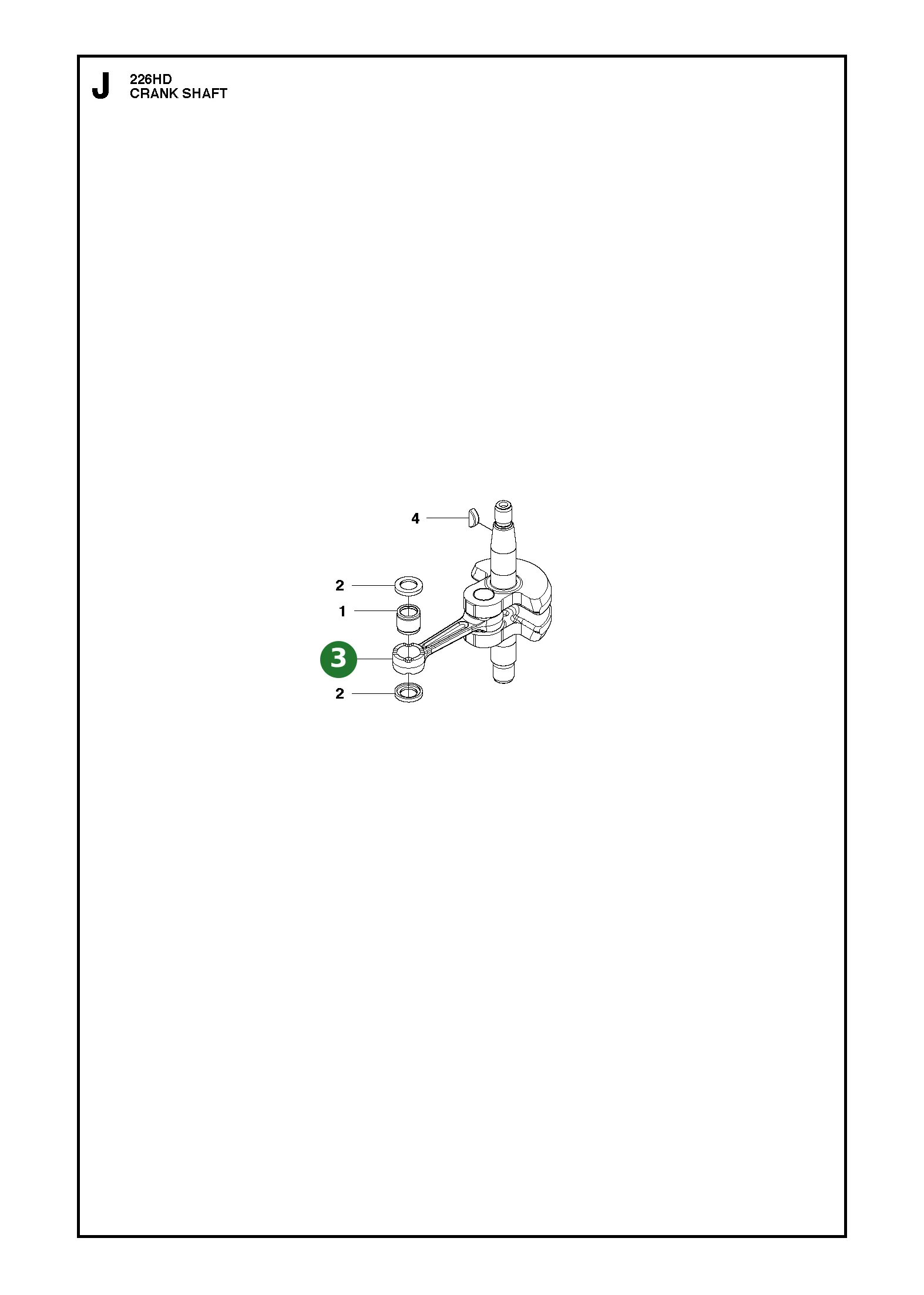

Nr.	Anzahl im Gerät		Artikel
	1		Nadellager Kolbenbolzen (506685001)
	2		Anlaufscheibe Kolbenbolzen (505041001)
	1		Kurbelwelle mit Pleuel (506651801)
	1		Scheibenfeder Kurbelwelle (506689401)

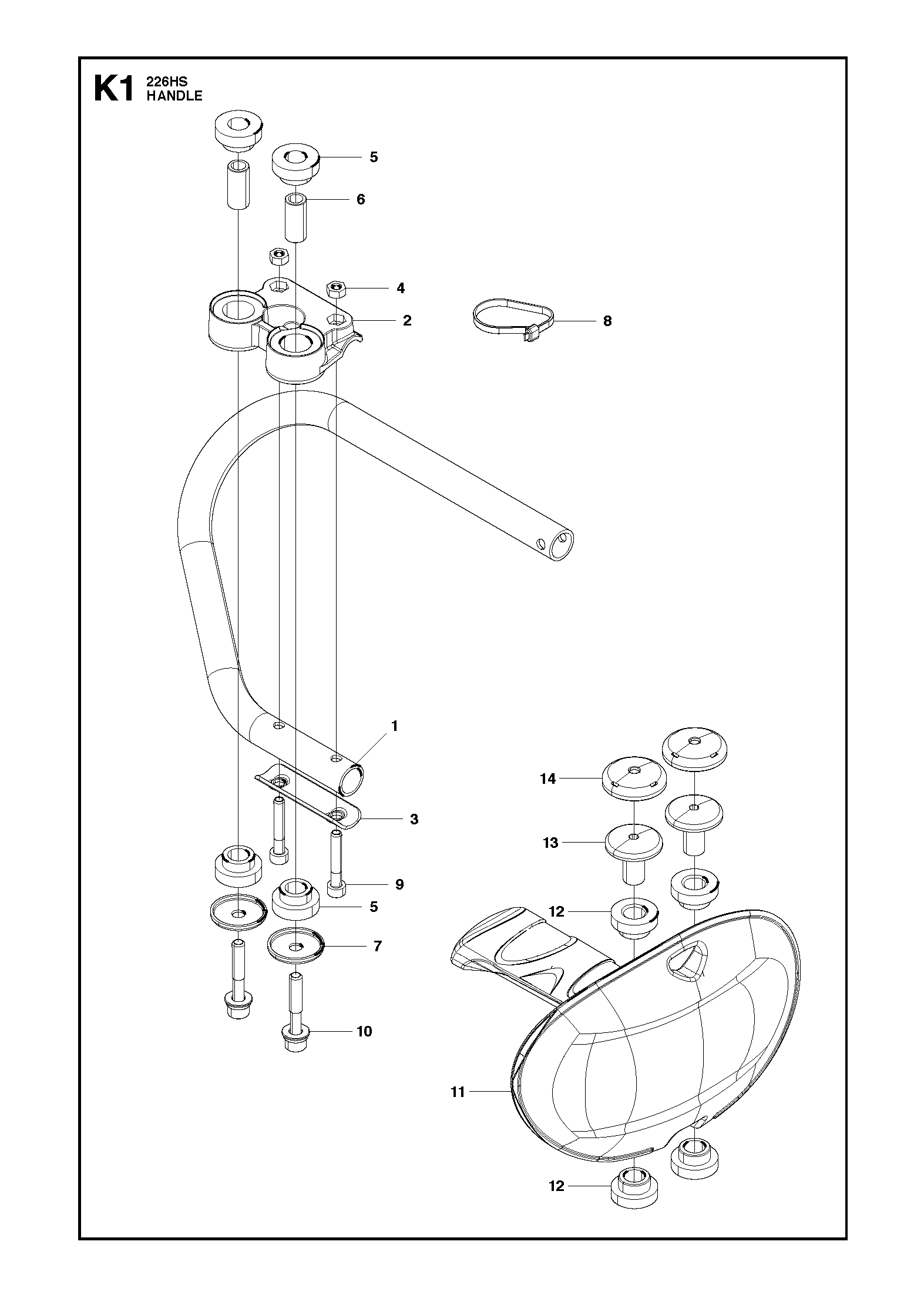

Nr.	Anzahl im Gerät		Artikel
	1		Griffrohr (506687201)
	1		Halter Griffrohr oben (506687301)
	1		Platte Griffrohrbefestigung unten (506687401)
	2		Mutter Griffhalter oben (505172301)
	4		Vibrationsdämpfer Griff (506686501)
	2		Hülse Griffbefestigung (506687101)
	2		Tellerscheibe Griffbefestigung (506686801)
	1		Kabelband Griffrohr (506610501)
	2		Schraube M5x30 Torx T27 (515388101)
	2		Schulterbolzen Griffdämpfer (521862501)
	1		Griff (506629101)
	4		Abstandsscheibe Griffbefestigung (506627601)
	2		Halter Griffbefestigung (506686601)
	2		Abdeckkappe Griffbefestigung (506686701)

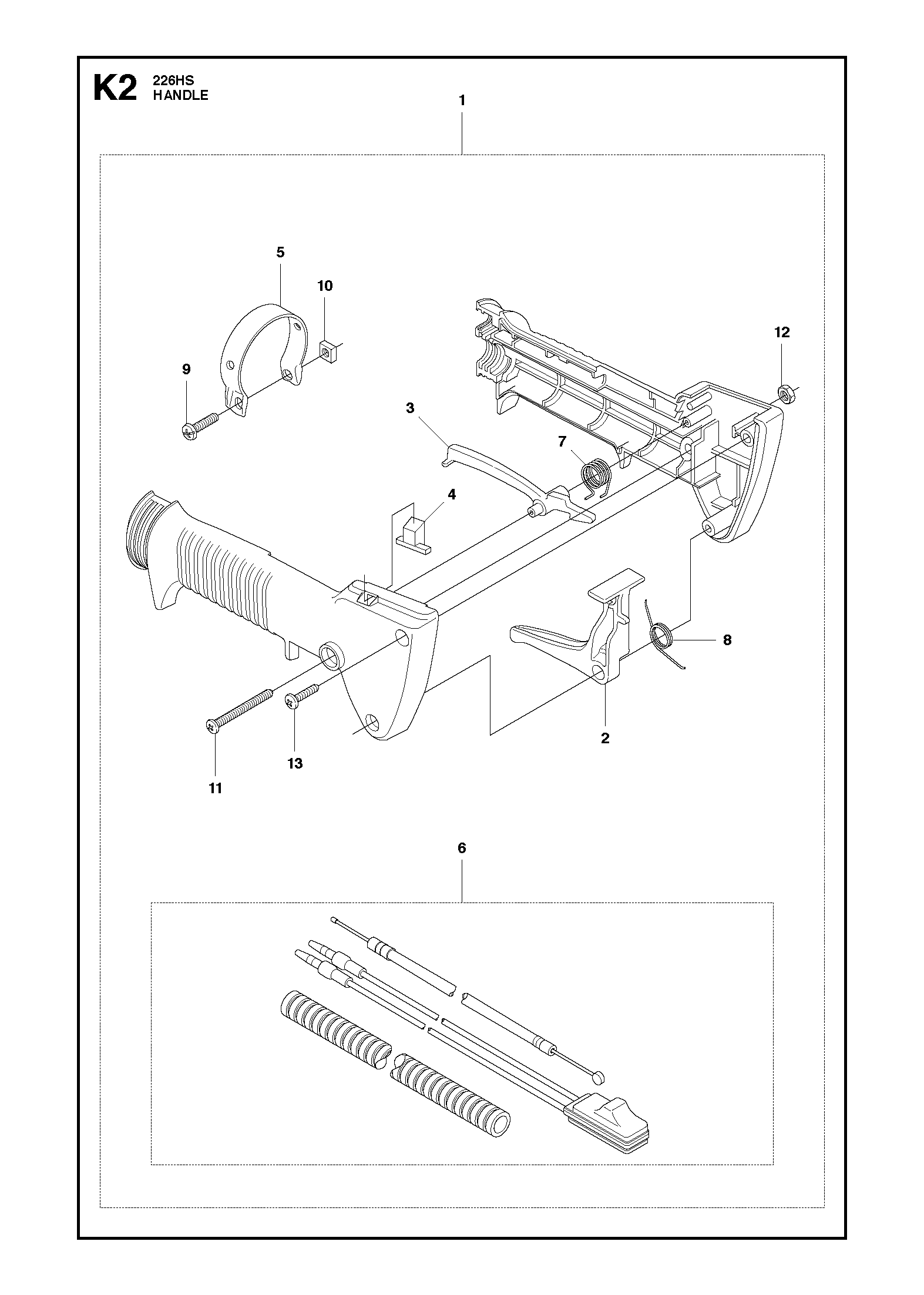

Nr.	Anzahl im Gerät		Artikel
	1		Handgriff (506687001)
	1		Gashebel (506611601)
	1		Sicherheitshebel Gashebel (506611701)
	1		Abdeckung Griffgehäuse oben (506617301)
	1		Klemme Griff (506611801)
	1		Kabelsatz Griff (506686901)
	1		Torsionsfeder Sicherheitshebel (506611901)
	1		Torsionsfeder Gashebel (506612001)
	1		Schraube Griffklemme (506609701)
	1		Mutter Griffklemme (506612101)
	1		Schraube lang Griffgehäuse (506609601)
	1		Sicherungsmutter Griff (575521101)
	1		Schraube kurz Griffgehäuse (506612301)

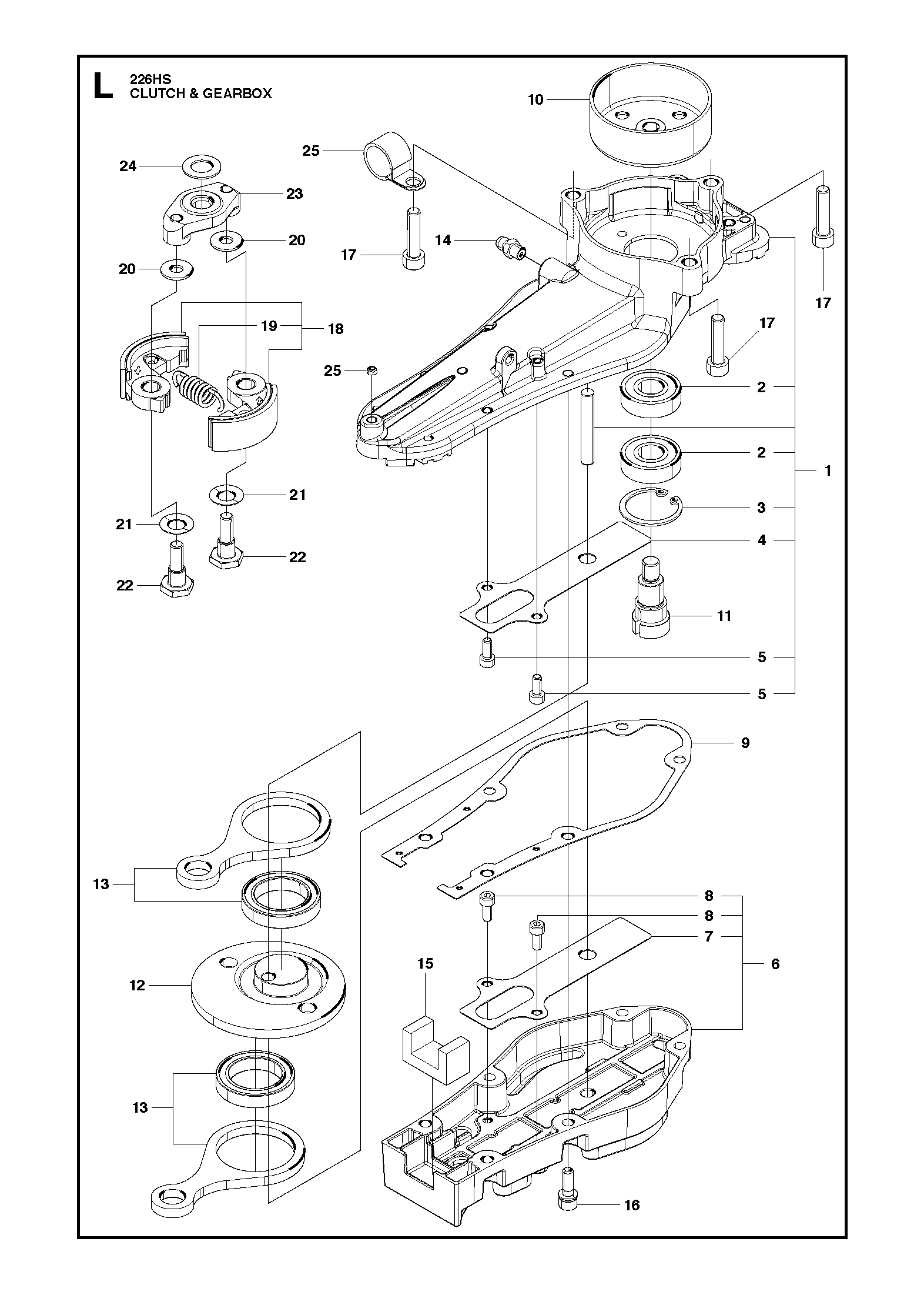

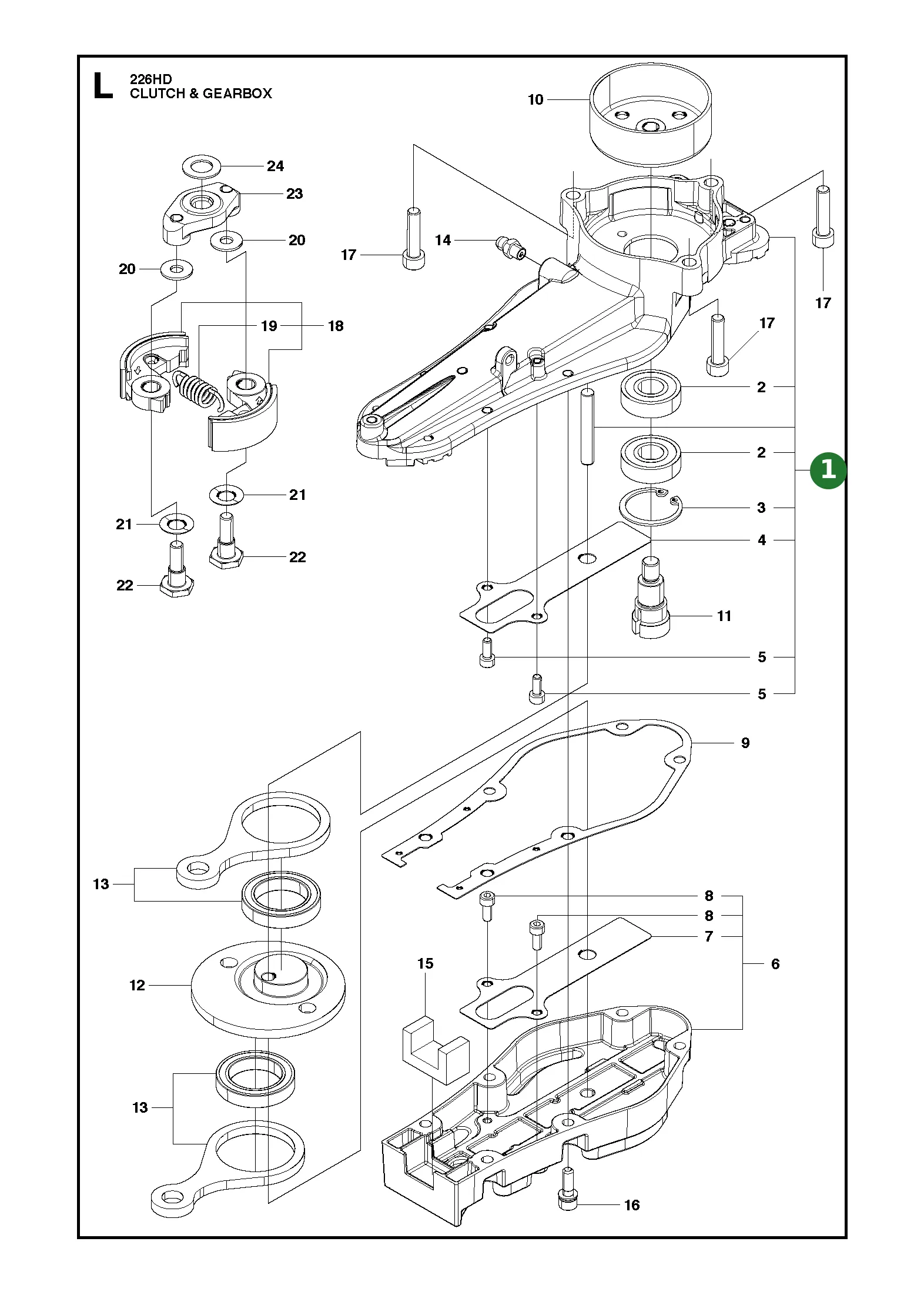

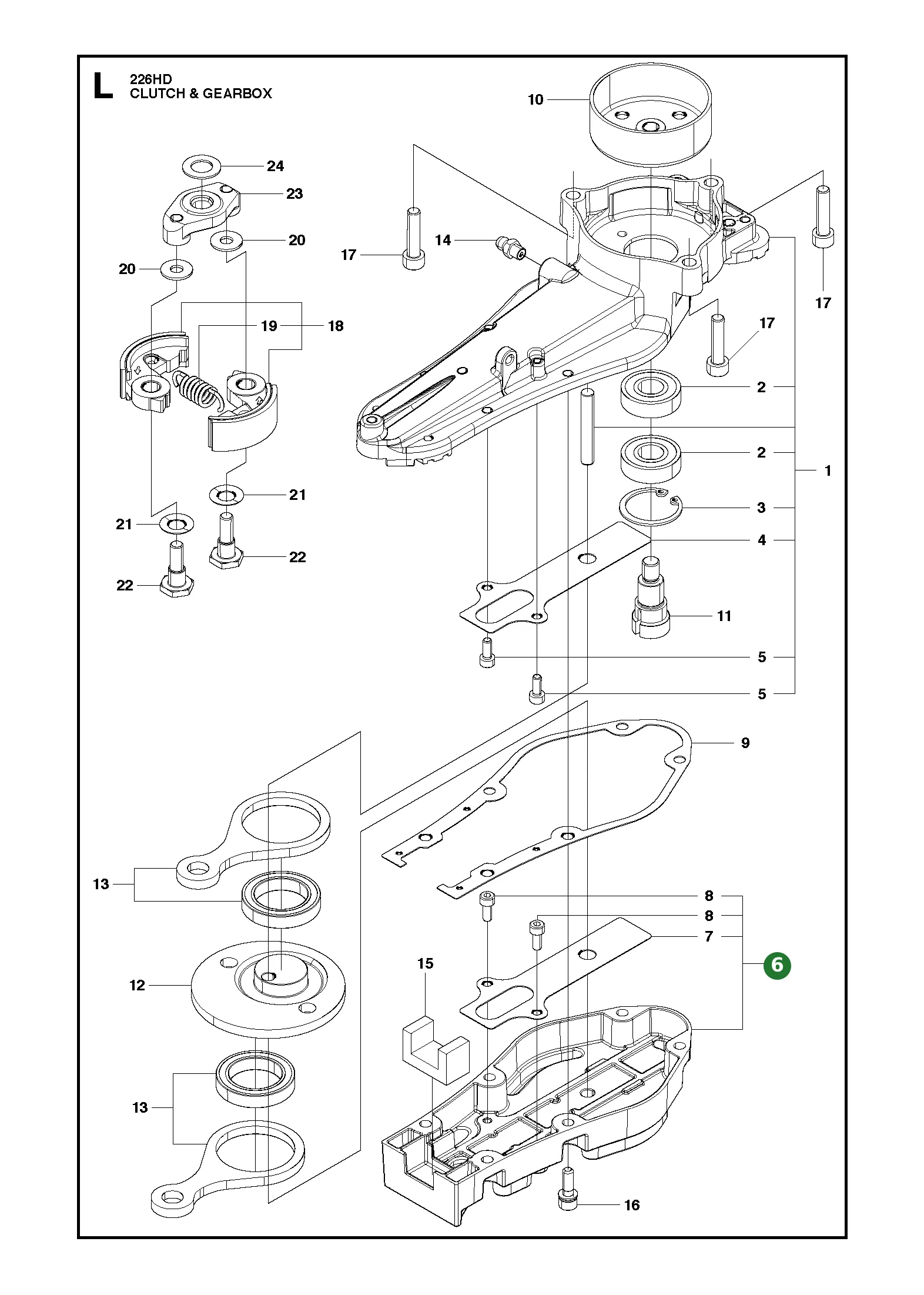

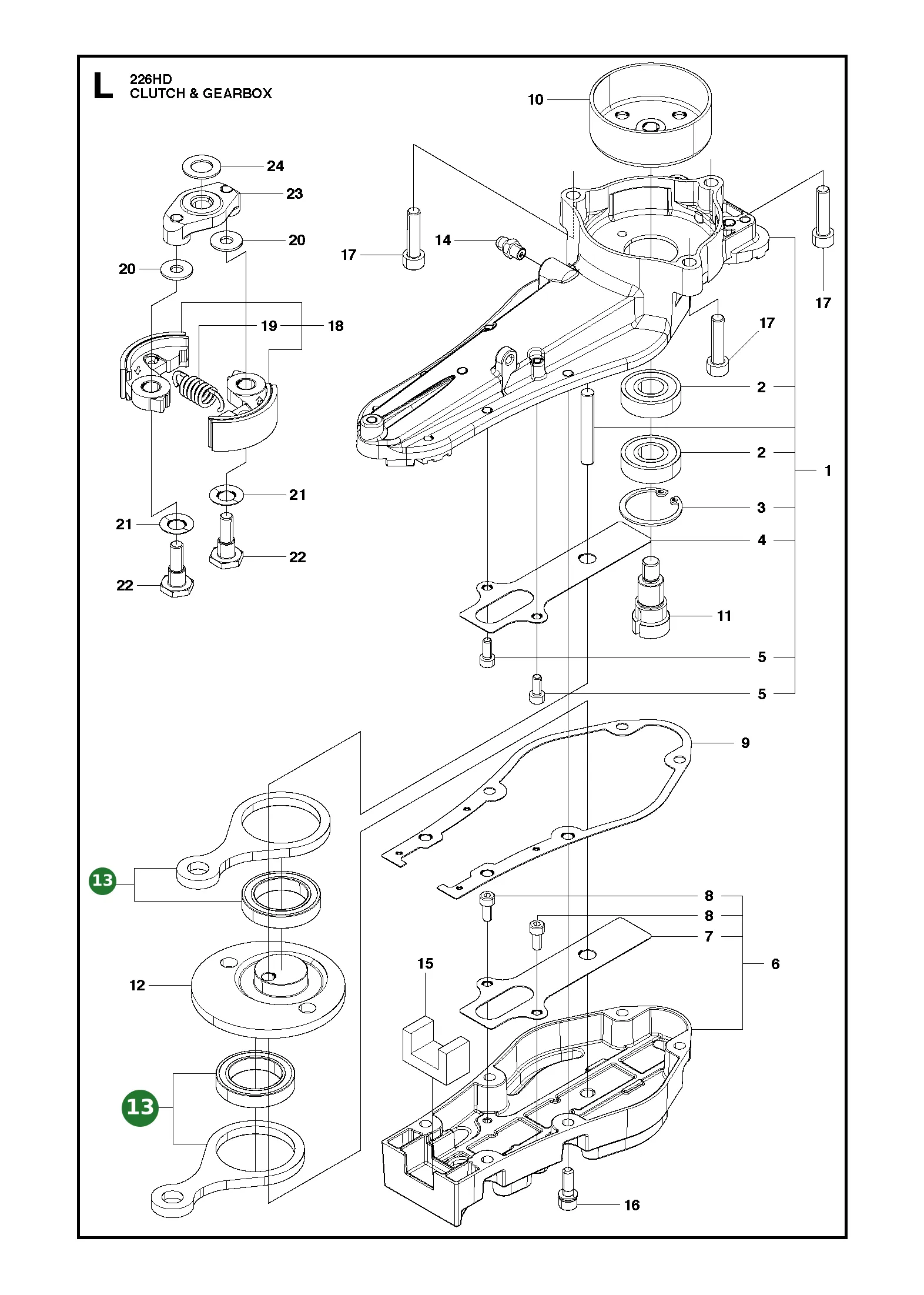

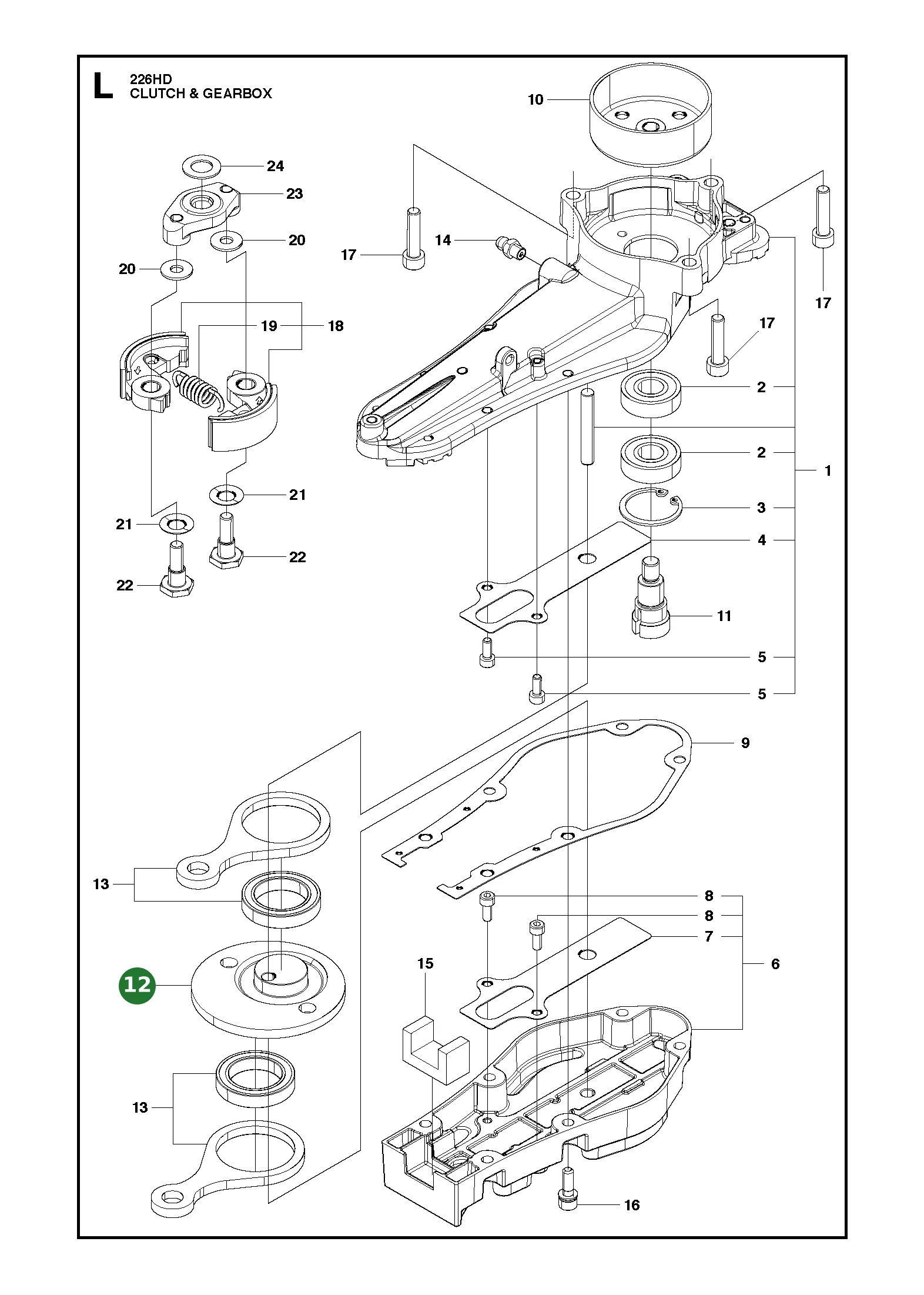

Nr.	Anzahl im Gerät		Artikel
	1		Getriebegehäuse oben (586937101)
	2		Kugellager Getriebegehäuse (529269801)
	1		Sicherungsring Lager (506609901)
	1		Befestigungsplatte Getriebegehäuse (506626901)
	2		Bolzen Getriebegehäuse (506688801)
	1		Getriebegehäuse unten (586937201)
	1		Befestigungsplatte Getriebegehäuse (506626901)
	2		Bolzen Getriebegehäuse (506688801)
	1		Dichtung Getriebegehäuse (506688301)
	1		Kupplungstrommel (506619501)
	1		Stufenrad A Getriebe (506627201)
	1		Stufenrad A Messerantrieb (506688701)
	2		Stange Messerantrieb (586937501) 20141800001-Current
	1		Stange Messerantrieb (506688501) 20080500001-20141799999
	1		Schmiernippel Getriebegehäuse (505171501)
	1		Filzeinsatz Getriebegehäuse (506688901)
	6		Schraube Getriebegehäuse unten (575701001)
	3		Bolzen oberes Getriebegehäuse (521517501)
	1		Fliehkraftkupplung (506629401)
	1		Feder Kupplungsbacken (506685801)
	2		Scheibe Kupplung (505054401)
	2		Scheibe Kupplung (506613801)
	2		Schraube Kupplung (513189601)
	1		Platte Kupplung (506652101)
	1		Scheibe Kupplungsplatte (506614201)
	1		Klemme Kupplungs- und Getriebebaugruppe (510926601)

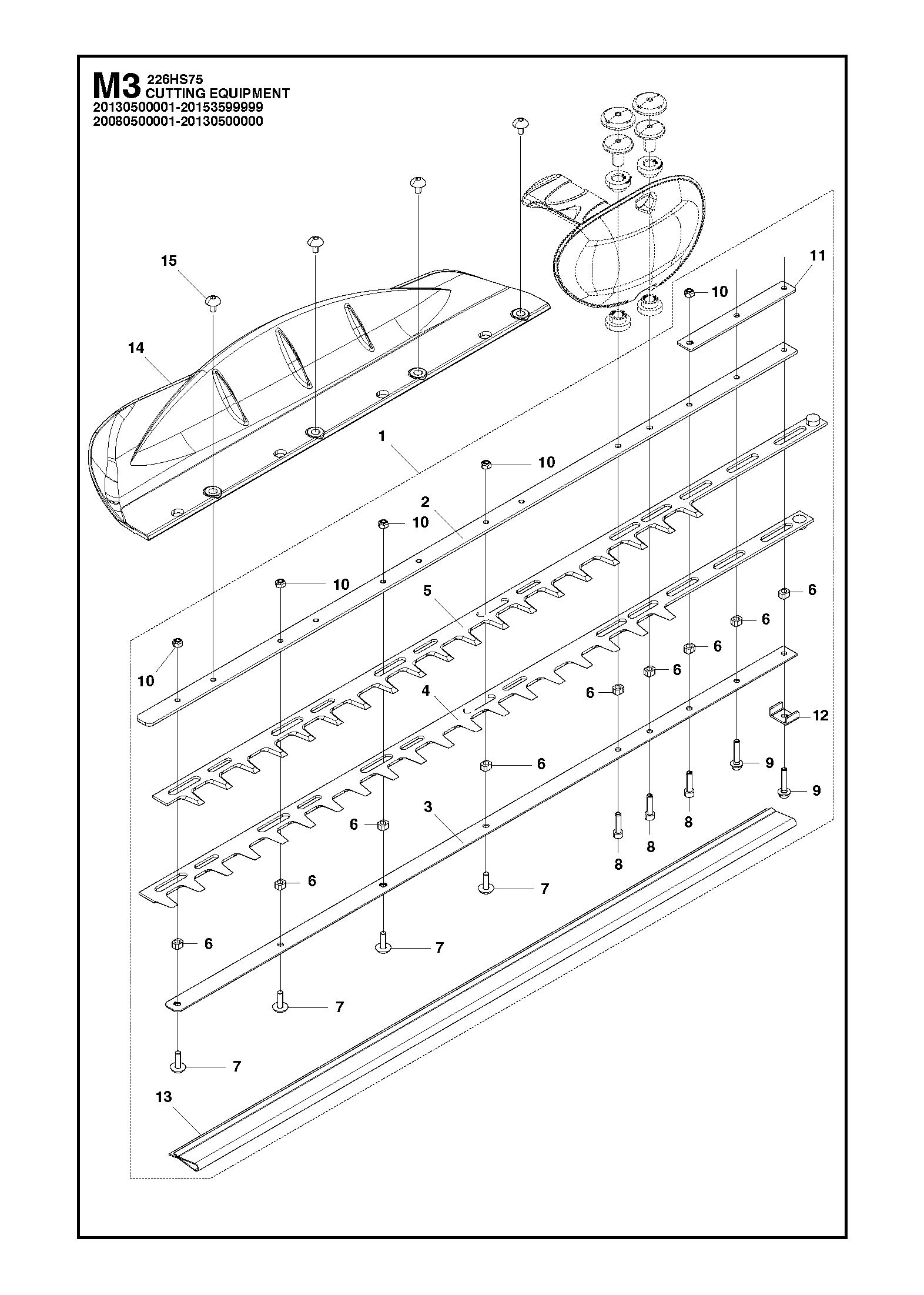

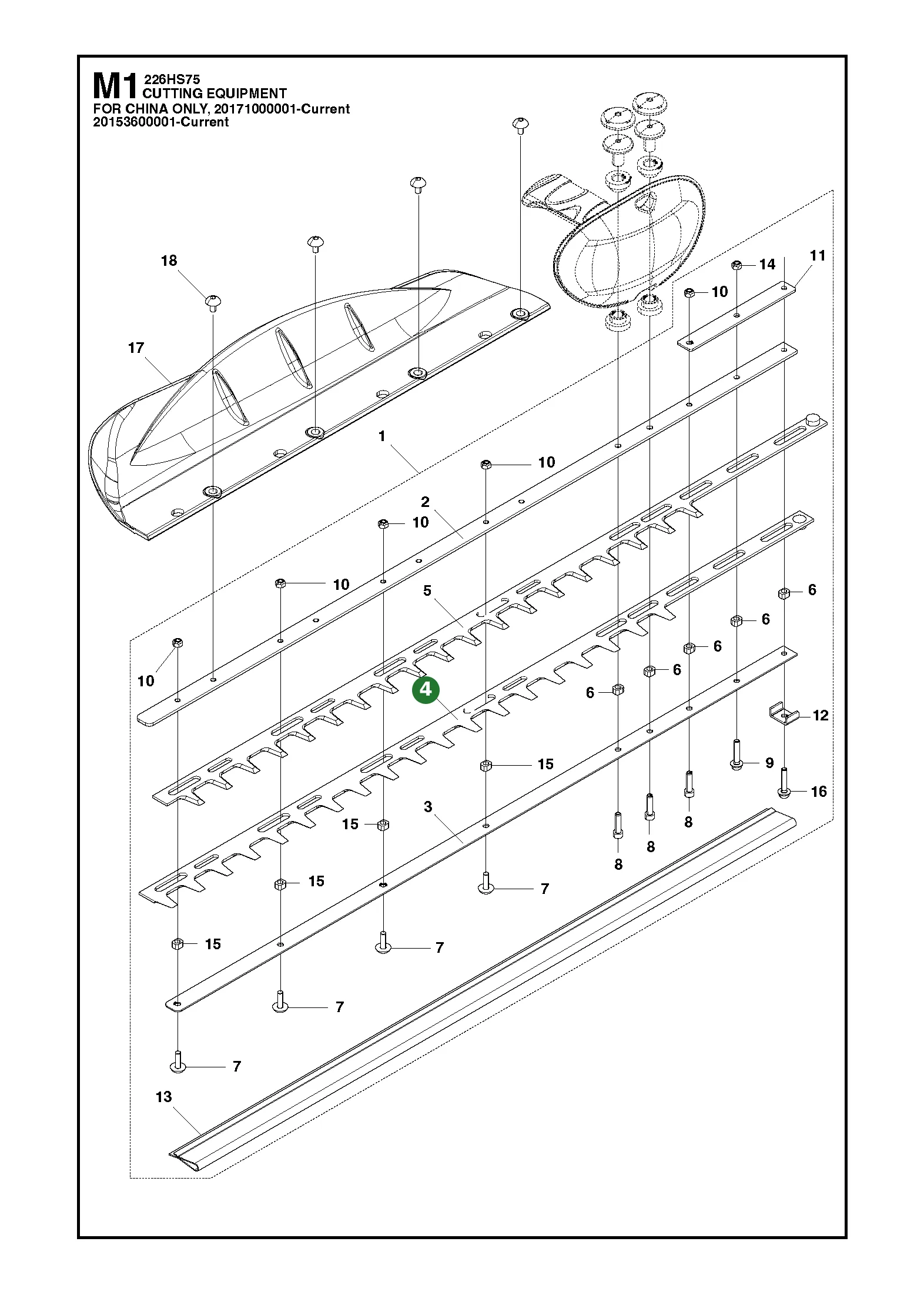

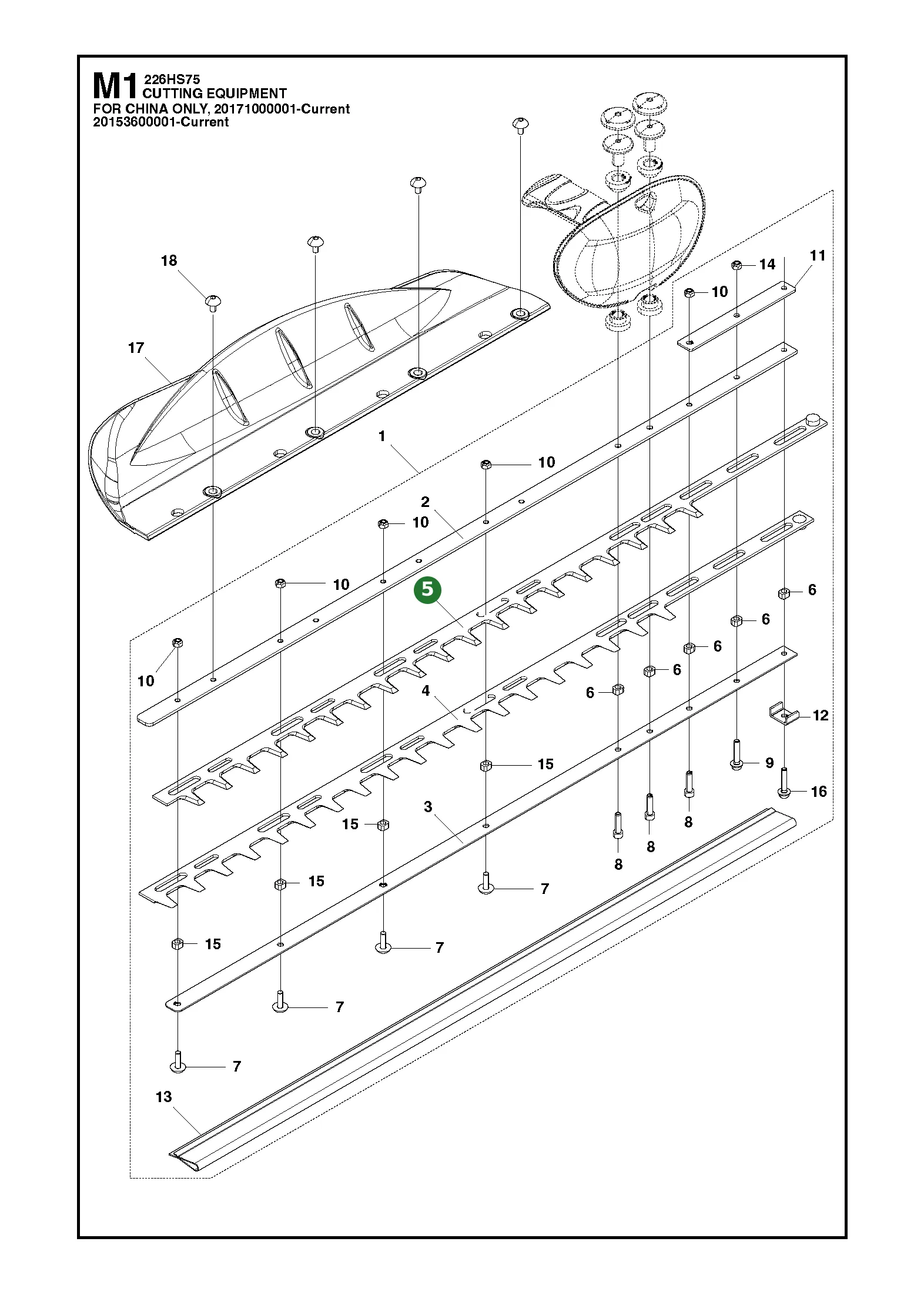

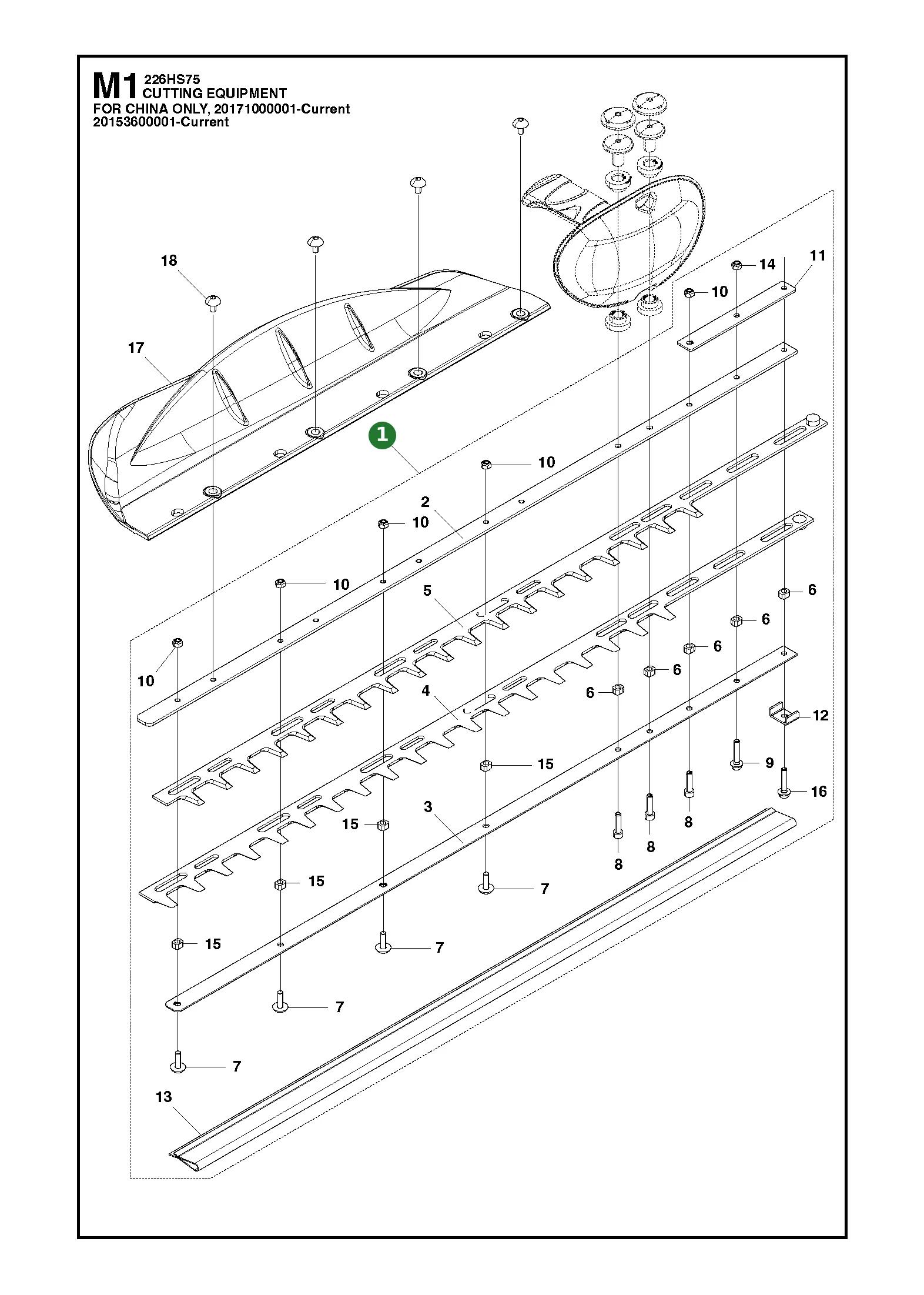

Nr.	Anzahl im Gerät		Artikel

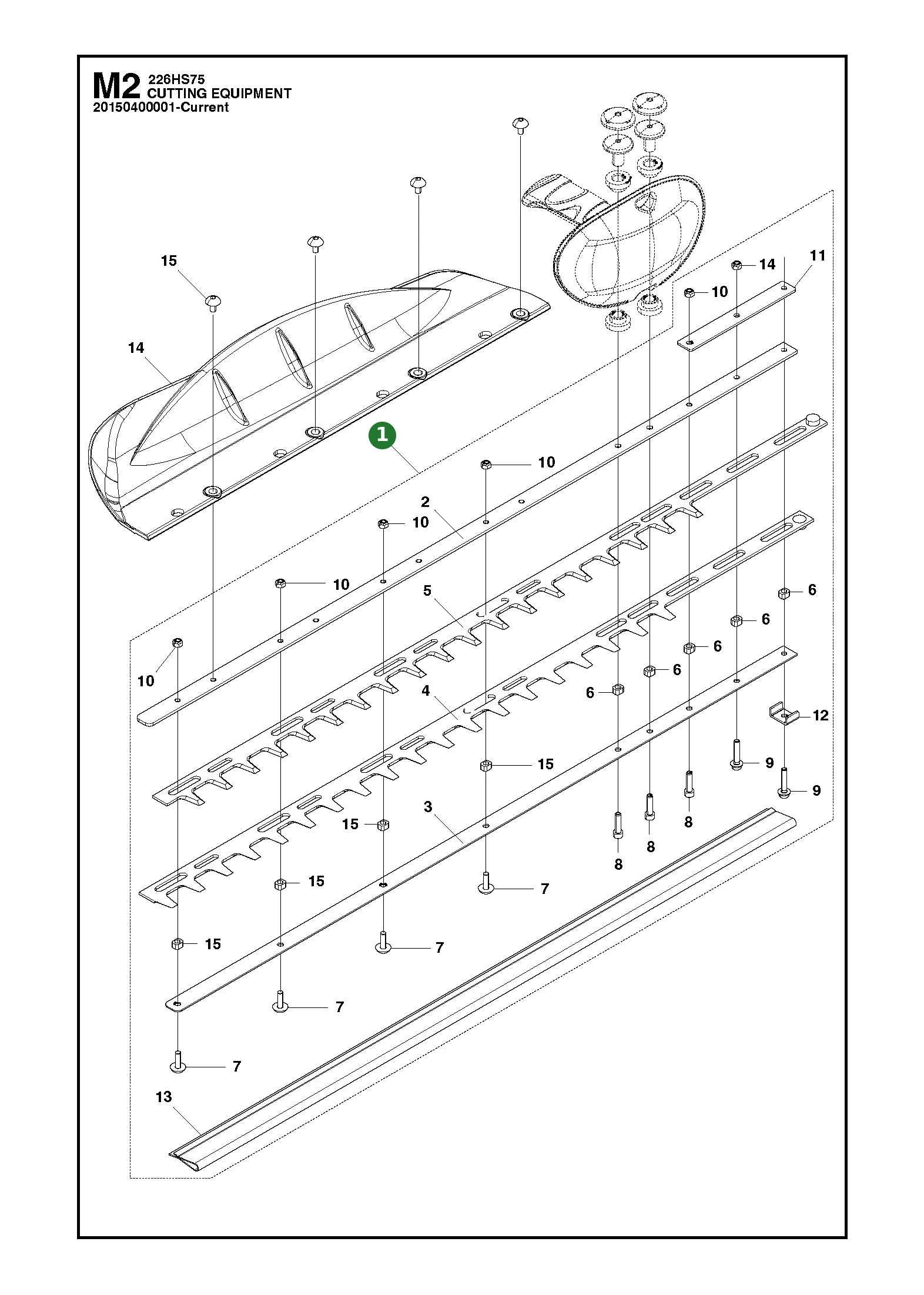

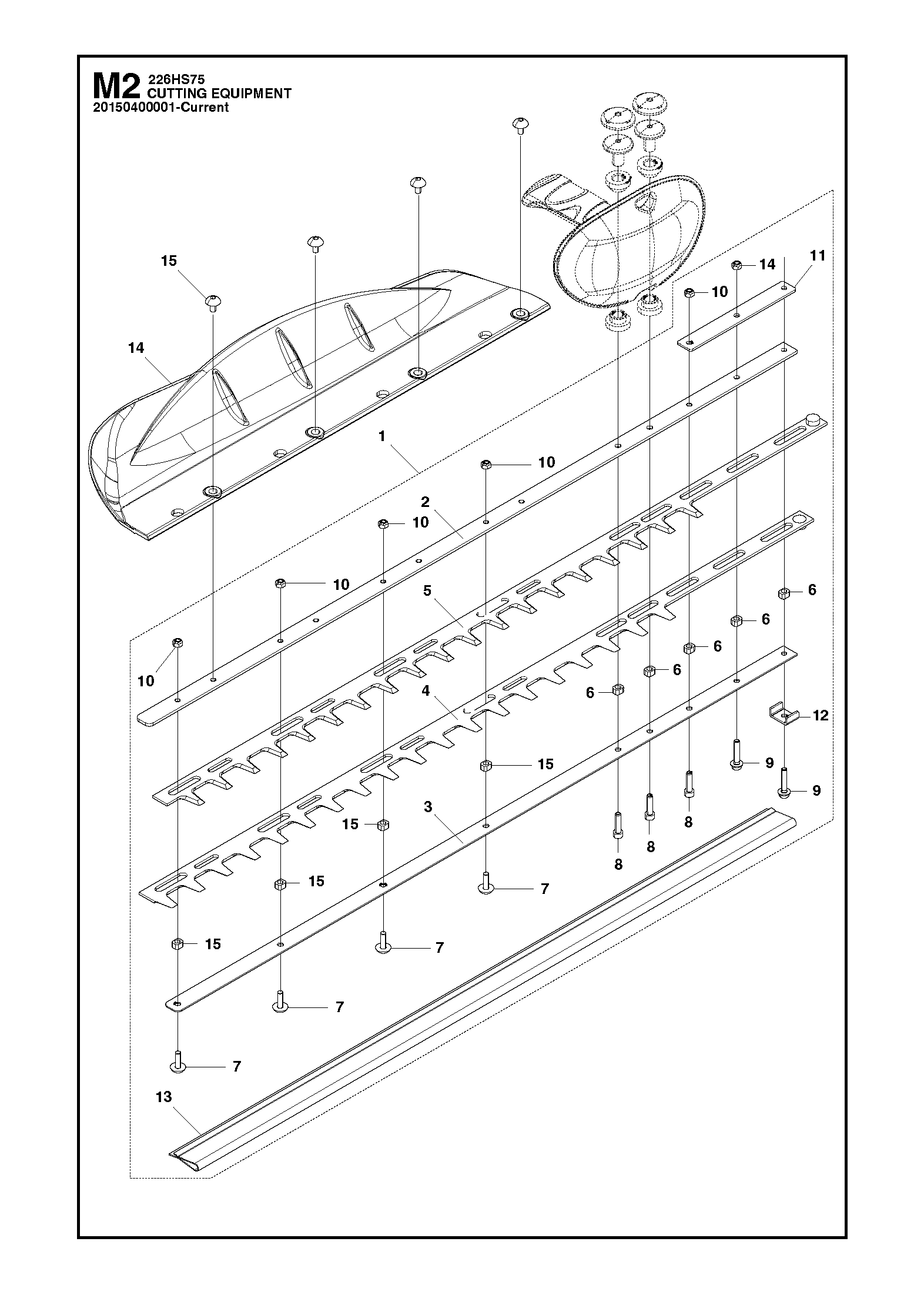

	1		Messerbalken (China-Ausführung) (587533101)
	1		Platte Messerbalken oben (527873901)
	1		Platte Messerbalken unten (527874001)
	1		Messer Messerbalken unten (527873201)
	1		Messer Messerbalken oben (527873301)
	5		Abstandsscheibe Schneidgarnitur oben (527874101)
	4		Bolzen Messer- und Platteneinheit (574610001)
	3		Schraube (504114301)
	1		Bolzen Schneidgarnitur (521517101)
	5		Mutter Schneidgarnitur oben (527874501)
	1		Endplatte Messerbalken oben (527874201)
	1		Halter Schneidgarnitur (527874301)
	1		Messerschutz (527874701)
	1		Mutter Schneidgarnitur (506687801)
	4		Abstandsscheibe Schneidgarnitur unten (527874601)
	4		Bolzen Schneidgarnitur unten (578796901)
	1		Schutzplatte Messerbalken oben (506629201)
	4		Schraube Schutzplatte (575275501)

Nr.	Anzahl im Gerät		Artikel
	1		Schneidgarnitur (586608502)
	1		Platte Schneidgarnitur oben (506687901)
	1		Platte Schneidgarnitur unten (506688001)
	1		Messer Schneidgarnitur unten (506627801)
	1		Messer Schneidgarnitur oben (506627901)
	9		Abstandshalter Schneidgarnitur (506687601)
	4		Bolzen Messer- und Platteneinheit (574610001)
	3		Schraube (504114301)
	2		Bolzen Halter Schneidgarnitur (574610101)
	5		Mutter Schneidgarnitur (506687801)
	1		Endplatte Schneidgarnitur (506688201)
	1		Winkelhalter Schneidgarnitur (506627401)
	1		Abdeckung Messerbalken (506688101)
	1		Schutzplatte Messerbalken oben (506629201)
	4		Schraube Schutzplatte (575275501)

Nr.	Anzahl im Gerät		Artikel
	1		Schutzplatte Messerbalken oben (506629201)
	1		Bolzen Schutzplatte (506687701)

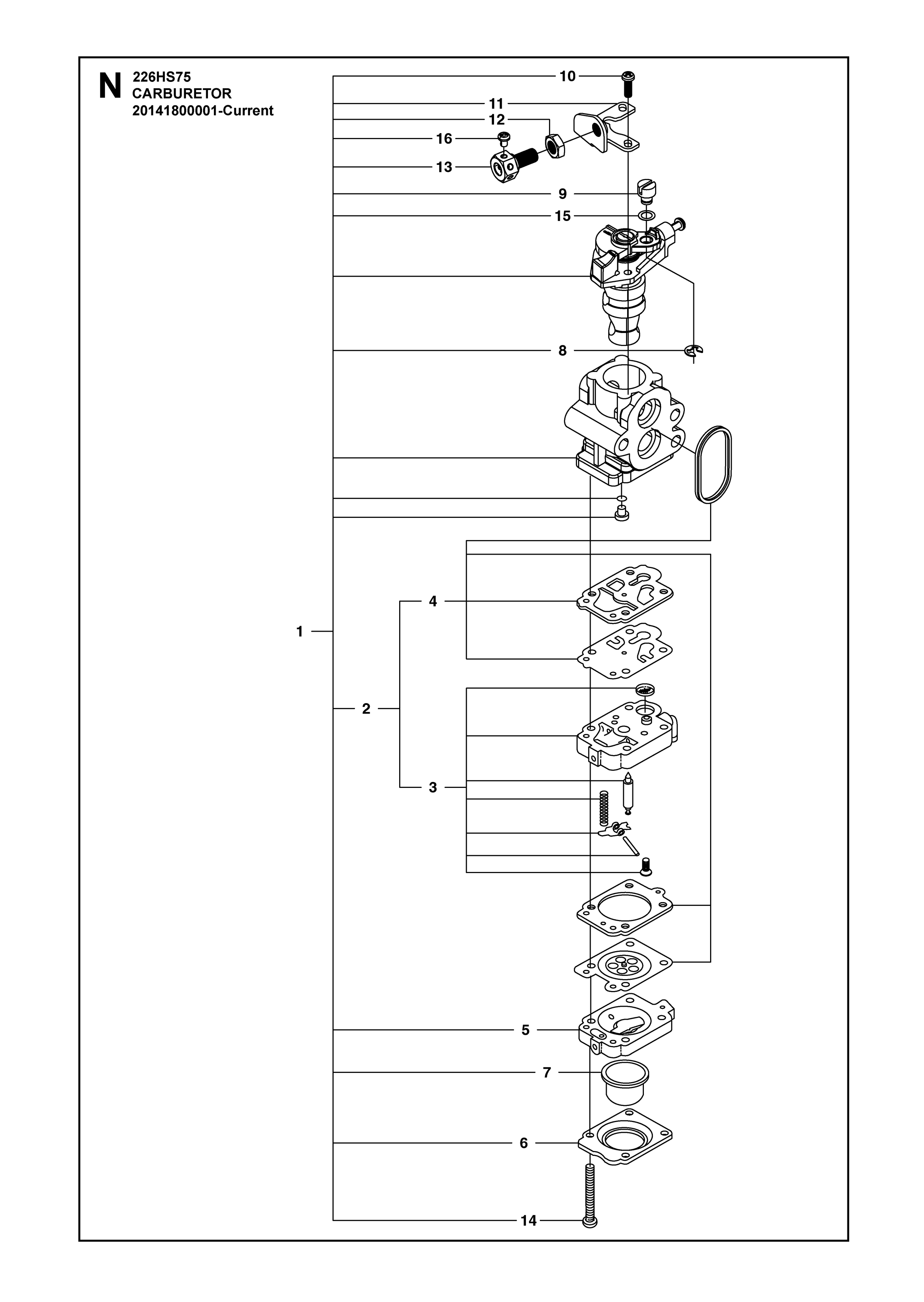

Nr.	Anzahl im Gerät		Artikel
	1		Vergaser (591102601)
	1		Dichtungssatz Vergaser (528070101)
	1		Vergasergehäuse (502238401)
	1		Dichtungssatz Vergasermembran (583983301)
	1		Vergasergehäuse unten (506740901)
	1		Deckel Vergaser unten (506741001)
	1		Primerpumpe Vergaser (505306701)
	1		Sicherungsring Vergaser (506744901)
	1		Schwenkstift Vergasergestänge (516597701)
	2		Schraube Gaszughalter (505307901)
	1		Halter Gaszug-Einsteller (506746001)
	1		Mutter Gaszug-Einsteller (516117901)
	1		Einstellschraube Gaszug (505308201)
	4		Schraube Vergaserdeckel unten (516544001)
	1		Scheibe Schwenkstift (506746101)
	1		Schraube Gaszug-Einsteller (505308301)

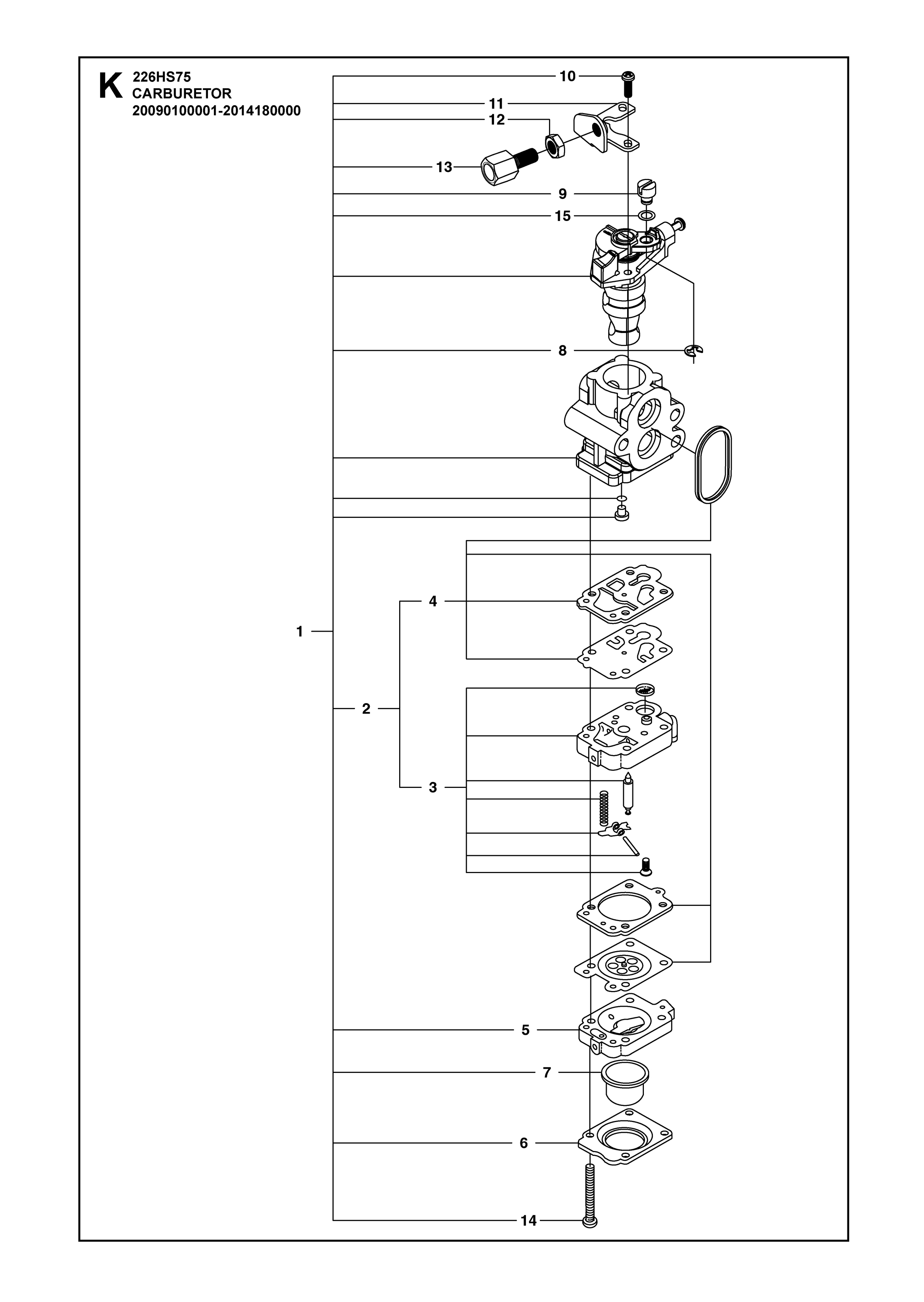

Nr.	Anzahl im Gerät		Artikel
	1		Vergaser (511354201)
	1		Dichtungssatz Vergaser (528070101)
	1		Vergasergehäuse (502238401)
	1		Dichtungssatz Vergaser (506615501)
	1		Vergasergehäuse unten (506740901)
	1		Deckel Vergaser unten (506741001)
	1		Primerpumpe Vergaser (505306701)
	1		Sicherungsring Vergasergestänge (506738601)
	1		Schwenkstift Vergasergestänge (516597701)
	2		Schraube Gaszughalter (505307901)
	1		Halter Gaszug-Einsteller (506746001)
	1		Mutter Gaszug-Einsteller (516117901)
	1		Schraube Gaszug-Einsteller (521756001)
	4		Schraube Vergaserdeckel unten (516544001)
	1		Scheibe Schwenkstift (506746101)

Nr.	Anzahl im Gerät		Artikel
	1		Kombischlüssel (506686101)
	1		Doppel-Maulschlüssel (506615001)
	1		L-Schlüssel (505311901) 20080500001-20130500000, 20130500001-20153599999
	1		Kraftstoffkanister (511416801) 20153600001-Current, FOR CHINA ONLY, 20171000001-Current
	1		Schutzbrille (512609701) 20153600001-Current, FOR CHINA ONLY, 20171000001-Current
	1		Luftfiltereinsatz innen (523090001) FOR CHINA ONLY, 20171000001-Current
	1		Luftfiltereinsatz außen (587481701) FOR CHINA ONLY, 20171000001-Current

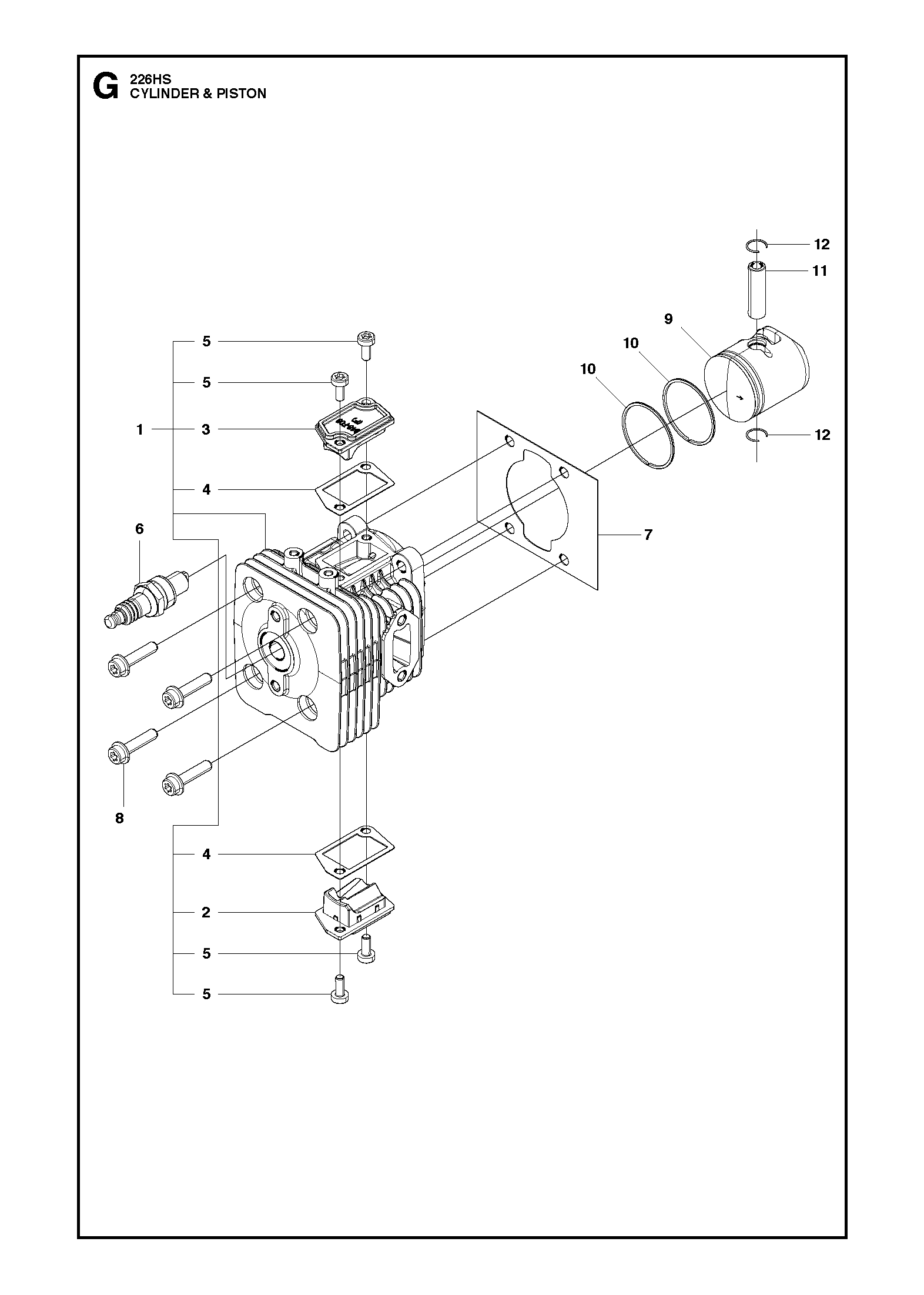

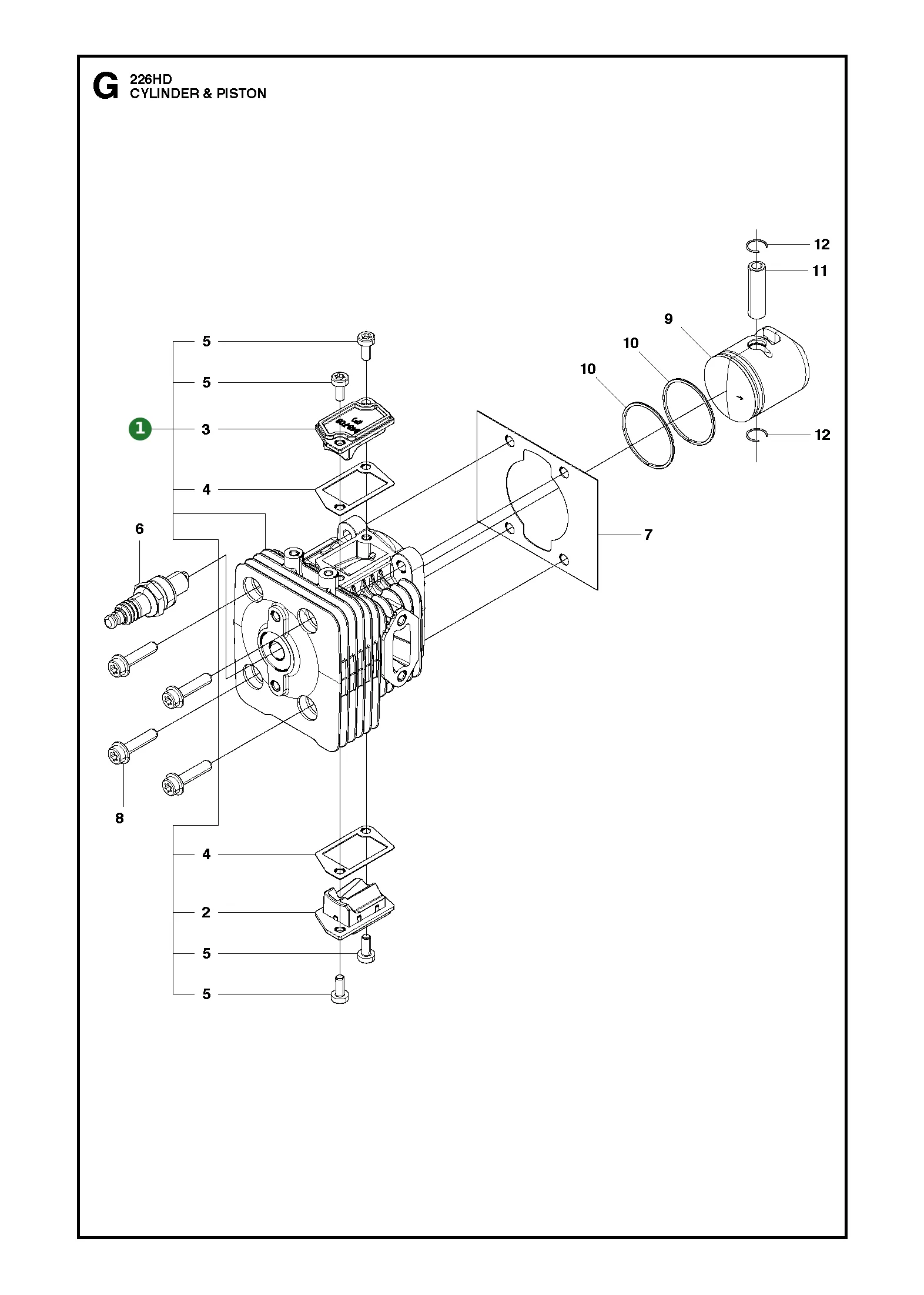

Nr.	Anzahl im Gerät		Artikel
	1		Zylinder Ausführung C (528052101) 20141800001-Current
	1		Zylinder (506653801) 20080500001-20141800000
	1		Abdeckung Zylinder unten (506654102)
	1		Abdeckung Zylinder oben (506654202)
	2		Dichtung Zylinderabdeckung (593135801)
	4		Schraube Zylinderabdeckung (504119201)
	1		Zündkerze NGK CMR 7H-10 (578059501)
	1		Auspuffdichtung (506629701)
	4		Bolzen Zylinderbefestigung (506745201)
	1		Kolben (528052301) 20141800001-Current
	1		Kolben (506655001) 20080500001-20141800000
	2		Kolbenring (506618101)
	1		Kolbenbolzen (505040701)
	2		Sicherungsring Kolbenbolzen (505045201)

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Luftfiltereinsatz innen (523090001) Schaumstoff
	Luftfiltereinsatz außen (523071101) Schaumstoff
	Zündkerze NGK CMR7H (521233401) NGK CMR7H
	Seilzugstarter (506657201) 848F0S7510
	Starterseil (506683401) T150175160
	Tankdeckel (505309601) Kraftstofftank, #T101585202
	Kraftstofffilter (503443201) Kraftstoffleitung, Tankbereich, #Z330285400
	Messereinheit (574609801) 848D3G6501
	Vibrationsdämpfer Griff (506686501) Gummi, Griff, T450331210, #506686501
	Dichtungssatz Vergasermembran (583983301) #525313101
	Wellendichtring Kurbelwelle (504121501) "Dichtung"
	Primerpumpe Vergaser (505306701) #Z175181510
	Kraftstofffilter (503443201) Kraftstoffleitung, #Z330685401
	Zündkerze NGK CMR7H (521233401) NGK CMR7H
	Kupplungstrommel (506619501) 848D305111
	Messer Schneidgarnitur unten (506627801) 848D3G65A0
	Messer Schneidgarnitur oben (506627901) 848D3G65B0
	Abstandshalter Schneidgarnitur (506687601) Messerführung, #T452111311
	Filter Tankdeckel (506746801) Tankdeckel, #Z560185260

Zubehör

	Artikel beschreibung
	Mehrzweckfett Multi Advanced 400g (588814801) Shell Gardus, 400g
	Pflege- und Glanzspray 200ml (597255701) 500ml
	Zweitaktöl XP 1L Dosierflasche (547929802) XP Synthetic, 1 Liter, Dosierflasche
	Zweitaktöl LS+ 0.1 Liter (578180302) LS+, 0.1 Liter
	Zweitaktöl HP 0.1L (587808501) 0.1L
	Sonderkraftstoff XP Power 2-Takt 1L (589227601) XP Power, 2Takt, 1 Liter
	Sonnenblende Helm (578179801) Forsthelm Classic und Functional
	Benzinkanister grün (505698040) grün
	Benzinkanister 6 Liter (505698001) orange
	Zweitaktöl Oil Guard 1L (544976501) Oil Guard, 1L
	Gehörschutzbügel X-COM R (595084001) X-COM R

Dokumente

Für Husqvarna 226HS75S stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.

Bedienungsanleitungen

Bedienungsanleitung (PDF) für Husqvarna Heckenscheren / Stabheckenscheren 226HS75S – Inbetriebnahme, Einstellungen, Wartung und Sicherheit.

Husqvarna 226HS75S 226HS99S 2012-02

Sprachen des Dokuments: DE

Wählen Sie die passende Version nach Modelljahr oder Produktnummer; Inhalte können je nach Variante abweichen.

Benötigen Sie Ersatzteile?

Finden Sie mit unserem Husqvarna Teilefinder schnell und unkompliziert das passende Ersatzteil für Ihr Husqvarna Gerät. Durchstöbern Sie die Explosionszeichnungen Ihres Modells und bestellen Sie die benötigten Komponenten mühelos.

Zum Ersatzteilkatalog
