Husqvarna 226HS99S | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell 226HS99S von Husqvarna. Wähle die passenden Teile direkt in den Explosionszeichnungen aus.

Ersatzteilkatalog für Husqvarna 226HS99S (Explosionszeichnung)

Nr.	Anzahl im Gerät		Artikel
	1		Seilzugstarter (506657201)
	1		Seilrolle Seilzugstarter (506684201)
	1		Rückholfeder Seilzugstarter (506674301)
	1		Schraube Seilzugstarter (506613001)
	1		Starterseil (506683401)
	1		Startergriff (506614701)
	4		Bolzen (506745601)
	1		ETIKETT (528050801) 226HS99S

Nr.	Anzahl im Gerät		Artikel
	1		Griffrohr (506687201)
	1		Halter Griffrohr Oben (506687301)
	2		BOLZEN (506614901) 20080500001-20130500000, 20130500001-20180499999
	1		Platte Griffrohrbefestigung Unten (506687401)
	2		Mutter Griffhalter Oben (505172301)
	4		Vibrationsdämpfer Griff (506686501)
	2		Hülse Griffbefestigung (506687101)
	2		Tellerscheibe Griffbefestigung (506686801)
	1		Kabelband Griffrohr (506610501)
	2		Bolzen Unterer Griffhalter (506609401) 20080500001-20130500000, 20130500001-20180499999
	2		Schraube M5x30 Torx T27 (515388101) 20180500001-Current
	2		Schulterbolzen Griffdämpfer (521862501) 20180500001-Current
	1		Griff (506629101)
	4		Abstandsscheibe Griffbefestigung (506627601)
	2		Halter Griffbefestigung (506686601)
	2		Abdeckkappe Griffbefestigung (506686701)

Nr.	Anzahl im Gerät		Artikel
	1		Handgriff (506687001)
	1		Gashebel (506611601)
	1		Sicherheitshebel Gashebel (506611701)
	1		COVER (506617301)
	1		KLEMME (506611801)
	1		Kabelsatz Griff (506686901)
	1		Torsionsfeder Sicherheitshebel (506611901)
	1		Torsionsfeder Gashebel (506612001)
	1		SCREW (506609701)
	1		NUT (506612101)
	1		Schraube Lang Griffgehäuse (506609601)
	1		NUT (506612201) 20080500001-20130500000
	1		NUT (575521101) 20130500001-20180499999, 20180500001-Current
	1		Schraube Kurz Griffgehäuse (506612301)

Nr.	Anzahl im Gerät		Artikel
	1		Kraftstofftank (525246002) 20180500001-Current, EU only
	1		Kraftstofftank (579210902) 20130500001-20180499999, US only
	1		Kraftstofftank (579210902) 20130500001-20180499999, EU only
	2		Dichtung Kraftstofftankanschluss (506684101)
	1		Tankdeckel (505309601)
	1		Halter Tankdeckel (515369401)
	1		Dichtung Tankdeckel (506744301)
	1		Filter Tankdeckel (506746801)
	1		Arm Tankdeckel-stopper (506745801)
	1		Kraftstoffschlauch (595847001) 20180500001-Current, EU only
	1		Kraftstoffschlauch (us-ausführung) (597967202) 20130500001-20180499999
	1		Kraftstofffilter (503443201)
	1		Clip Kraftstoffschlauch (506707001)
	3		Bolzen (506745601)

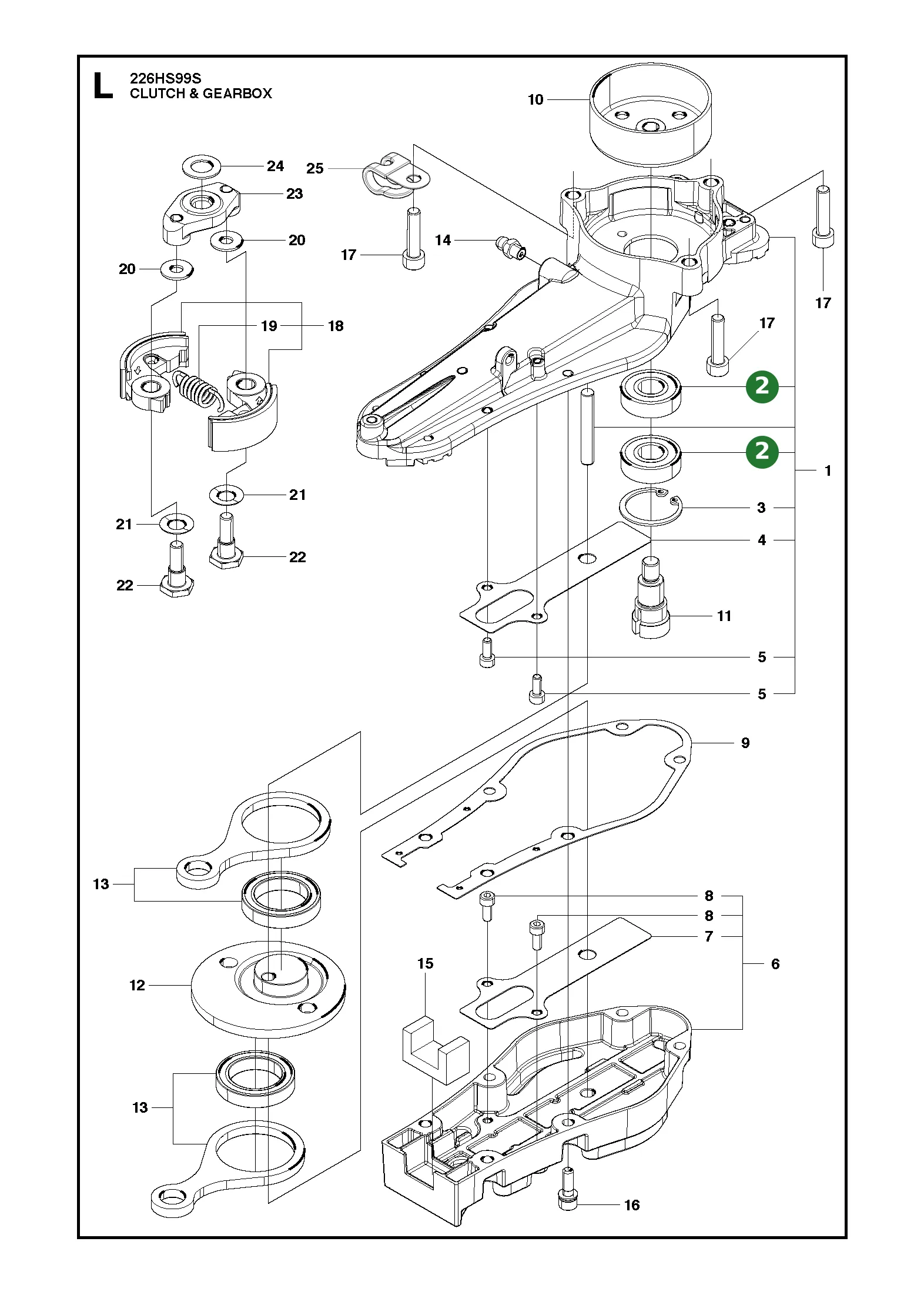

Nr.	Anzahl im Gerät		Artikel
	1		Getriebegehäuse Oben (586937101)
	2		Kugellager Getriebegehäuse (529269801) 20130500001-20180499999, 20180500001-Current
	2		Kugellager Getriebegehäuse (506610101) 20080500001-20130500000
	1		Sicherungsring Lager (506609901)
	1		PLATTE (506626901)
	2		Bolzen Getriebegehäuse (506688801)
	1		Getriebegehäuse Unten (586937201)
	1		PLATTE (506626901)
	2		Bolzen Getriebegehäuse (506688801)
	1		Dichtung Getriebegehäuse (506688301)
	1		Kupplungstrommel (506619501)
	1		Stufenrad A Getriebe (506627201)
	1		Stufenrad A Messerantrieb (506688701)
	2		Stange Messerantrieb (506688501) 20080500001-20130500000, 20130500001-20180499999
	2		Stange Messerantrieb (586937501) 20180500001-Current
	1		Schmiernippel Getriebegehäuse (505171501)
	1		Filzeinsatz Getriebegehäuse (506688901)
	6		Schraube Getriebegehäuse Unten (575701001) 20180500001-Current
	6		Schraube Getriebegehäuse Unten (506617901) 20080500001-20130500000, 20130500001-20180499999
	3		Bolzen Oberes Getriebegehäuse (521517501) 20180500001-Current
	3		BOLZEN (506609501) 20080500001-20130500000, 20130500001-20180499999
	1		Fliehkraftkupplung (506629401)
	1		Feder Kupplungsbacken (506685801)
	2		Scheibe Kupplung (505054401)
	2		Scheibe Kupplung (506613801)
	2		Schraube Kupplung (513189601) 20180500001-Current
	2		Schraube Kupplung (506652201) 20080500001-20130500000, 20130500001-20180499999
	1		Platte Kupplung (506652101)
	1		Scheibe Kupplungsplatte (506614201)
	1		KLEMME (506611401) 20080500001-20130500000

Nr.	Anzahl im Gerät		Artikel
	1		Kurbelgehäuse (506638401)
	1		Flachdichtung Kurbelgehäuse (506684801)
	2		Kugellager Kurbelwelle (506610301)
	1		Wellendichtring Kurbelwelle (504121501)
	1		Wellendichtring Kurbelwelle Oben (506612901)
	1		Sicherungsring Lager (506609901)
	3		Schraube (504114301)
	1		PLATTE (506629601)
	2		Befestigungsschraube (529268101)
	1		Bolzen (506745601) 20080500001-20130500000
	1		Bolzen (506745601) 20080500001-20130500000
	1		Deflektor Kurbelgehäuse Unten (506657101)

Nr.	Anzahl im Gerät		Artikel
	1		Nadellager Kolbenbolzen (506685001)
	2		Anlaufscheibe Kolbenbolzen (505041001)
	1		Kurbelwelle Mit Pleuel (506651801)
	1		Scheibenfeder Kurbelwelle (506689401)

Nr.	Anzahl im Gerät		Artikel
	1		Schalldämpfer (us-ausführung) (506656801) US only
	1		Schalldämpfer (us-ausführung) (506656801) US ONLY
	1		Funkenfänger Abgasrohr (506615601) US ONLY
	1		Schalldämpfer (523071601) 20130500001-20180499999, 20180500001-Current, EU only
	1		Schraube M5x50 Torx T27 (504116501) 20080500001-20130500000
	2		Schraube M5x50 Torx T27 (504116501) 20130500001-20180499999, 20180500001-Current
	1		Auspuffdichtung (506655601)

Nr.	Anzahl im Gerät		Artikel
	1		Messer- Und Platteneinheit Schneidgarnitur (586553002)
	1		PLATTE (527890401)
	1		PLATTE (527890501)
	1		KLINGE (586595401)
	1		Messer Schneidgarnitur Oben (506628201)
	12		Abstandshalter Schneidgarnitur (506687601)
	7		Bolzen Messer- Und Platteneinheit (574610001)
	3		Schraube (504114301)
	2		Bolzen Halter Schneidgarnitur (574610101)
	8		Mutter Schneidgarnitur (506687801)
	1		Endplatte Schneidgarnitur (506688201)
	1		Winkelhalter Schneidgarnitur (506627401)
	1		ABDECKUNG (506628501)
	1		Schutzplatte Schneidgarnitur Oben (527890601)
	6		Schraube Schutzplatte (575275501)

Nr.	Anzahl im Gerät		Artikel
	1		KLINGE (506628001)
	1		PLATE. UPPER (506628301)
	1		PLATE. LOWER (506628401)
	1		KLINGE (506628101)
	1		Messer Schneidgarnitur Oben (506628201)
	12		Abstandshalter Schneidgarnitur (506687601)
	7		Schraube Messer- Und Platteneinheit (506687501)
	3		Bolzen Messer- Und Platteneinheit (506609301)
	2		Bolzen Halter Schneidgarnitur (506618001)
	8		Mutter Schneidgarnitur (506687801)
	1		Endplatte Schneidgarnitur (506688201)
	1		Winkelhalter Schneidgarnitur (506627401)
	1		ABDECKUNG (506628501)

Nr.	Anzahl im Gerät		Artikel
	1		Vergaser (591102601) 20180500001-Current
	1		Vergaser (523071501) 20130500001-20180499999
	1		Dichtungssatz Vergaser (528070101)
	1		Vergasergehäuse (502238401)
	1		Dichtungssatz Vergasermembran (583983301)
	1		Vergasergehäuse Unten (506740901)
	1		Deckel Vergaser Unten (506741001)
	1		Primerpumpe Vergaser (505306701)
	1		Sicherungsring Vergasergestänge (506738601)
	1		Schwenkstift Vergasergestänge (516597701)
	2		Schraube Gaszughalter (505307901)
	1		Halter Gaszug-einsteller (506746001) 20130500001-20180499999
	1		Mutter Gaszug-einsteller (516117901)
	1		Einstellschraube Gaszug (505308201)
	4		Schraube Vergaserdeckel Unten (516544001)
	1		Halter Gaszug-einsteller (506746001) 20130500001-20180499999
	1		Scheibe Schwenkstift (506746101) 20180500001-Current
	1		Schraube Gaszug-einsteller (505308301)

Nr.	Anzahl im Gerät		Artikel
	1		Luftfiltergehäuse Mit Sieb (511359201)
	1		PLATTE (506684301)
	1		Chokehebel (521760501)
	1		Schraube Ansaugtrakt (506673801) 20130500001-20180499999
	1		Flanschschraube B-tite (581736201) 20180500001-Current
	1		Dichtung Luftfiltergehäuse (521751301)
	1		Einlasssieb Luftfiltergehäuse (521607901)
	1		Flanschschraube B-tite (581736201) 20180500001-Current
	1		Schraube Ansaugtrakt (506673801) 20130500001-20180499999
	1		Luftfiltereinsatz Innen (523090001)
	1		Luftfiltereinsatz Außen (523071101)
	1		Luftfilterdeckel (523071201)
	1		Befestigungsknopf Luftfilterdeckel (523071301)
	1		Choke-aufkleber (574299701)
	1		ETIKETT (523071401) US only
	1		Isolator Vergaser (511349701)
	1		Dichtung Vergaser-isolator (593136001) 20130500001-20180499999
	1		Dichtung Vergaser-isolator (593136001) 20180500001-Current
	1		Dichtung Vergaser (521755001)
	4		Bolzen (506689001)
	2		Schraube M5x50 Torx T27 (504116501)
	1		Federclip Vergaser (506741501)
	1		Abdeckung Vergaser (506744201)
	1		Vergaser (523071501) 20130500001-20180499999
	1		Vergaser (591102601) 20180500001-Current

Nr.	Anzahl im Gerät		Artikel
	1		GEHÄUSE (506652701)
	1		PLATTE (506683601)
	1		HEBEL (506683701)
	1		Schraube Chokeplatte (506614001)
	1		Luftfilter (506652901)
	1		NETZ (506683801)
	1		COVER (506657301)
	1		Knopf Luftfilterdeckel (504115101)
	1		Isolator Vergaser (511349701)
	1		Dichtung Vergaser-isolator (593136001)
	1		Dichtung Vergaser (521755001)
	4		Bolzen (506689001)
	2		Schraube M5x50 Torx T27 (504116501)
	1		Federclip Vergaser (506741501)
	1		Abdeckung Vergaser (506744201)
	1		Vergaser (511354201)

Nr.	Anzahl im Gerät		Artikel
	1		WERKZEUGSATZ (521839901)
	1		Kombischlüssel (506686101)
	1		Doppel-maulschlüssel (506615001)

Nr.	Anzahl im Gerät		Artikel
	1		Kombischlüssel (506686101)
	1		Doppel-maulschlüssel (506615001)
	1		L-schlüssel (505311901) 20130500001-20180499999
	1		L-schlüssel (505311901) 20080500001-20130500000
	1		Schutzplatte Messerbalken Oben (506629201)
	4		Bolzen Schutzplatte (506687701)

Nr.	Anzahl im Gerät		Artikel
	1		Schwungrad Mit Starterklinken (506656001)
	1		Mutter Schwungrad (504118001)
	2		Schraube Starterklinke (506614301)
	2		Starterklinke Schwungrad (506614101)
	2		Unterlegscheibe Starterklinke (506614401)
	2		Torsionsfeder Starterklinke (521747101)
	2		Schraube M4x16 Torx T27 (506745701)
	1		Kabel Stoppschalter (506652301)
	1		Zündmodul Mit Zündkabel (589372401)
	1		Zündkabel (511351201)
	1		Kontaktfeder Zündkerzenstecker (506655201)
	1		Zündkerzenstecker (521610001)
	2		Abstandsscheibe Zündmodul (504118601)

Nr.	Anzahl im Gerät		Artikel
	1		Warnaufkleber Sicherheitssymbole (us-ausführung) (587482601) 20180500001-Current, US only
	1		Abdeckung Zylinder (506657001)
	1		Bolzen (506745601)
	1		Gummitülle Zylinderabdeckung (506615901)
	1		AUFKLEBER (587027801)
	1		Warnaufkleber (us-ausführung) (506629301) 20130500001-20180499999, US only

Nr.	Anzahl im Gerät		Artikel
	1		Zylinder Ausführung C (528052101) 20180500001-Current
	1		Zylinder (506653801) 20080500001-20130500000, 20130500001-20180499999
	1		Abdeckung Zylinder Unten (506654102)
	1		Abdeckung Zylinder Oben (506654202)
	2		Dichtung Zylinderabdeckung (506654301) 20080500001-20130500000, 20130500001-20180499999
	2		Dichtung Zylinderabdeckung (593135801) 20180500001-Current
	4		Schraube Zylinderabdeckung (504119201)
	1		Zündkerze Ngk Cmr 7h-10 (578059501) 20180500001-Current
	1		Zündkerze Ngk Cmr7h (521233401) 20080500001-20130500000, 20130500001-20180499999
	1		Auspuffdichtung (506629701)
	4		Bolzen Zylinderbefestigung (506745201)
	1		Kolben (528052301) 20180500001-Current
	1		Kolben (506655001) 20080500001-20130500000, 20130500001-20180499999
	2		Kolbenring (506618101)
	1		Kolbenbolzen (505040701)
	2		Sicherungsring Kolbenbolzen (505045201)

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Starterseil (506683401) T150175160
	Luftfiltereinsatz Innen (523090001) Schaumstoff
	Tankdeckel (505309601) Kraftstofftank, #T101585202
	Zündkerze Ngk Cmr7h (521233401) NGK CMR7H
	Luftfiltereinsatz Außen (523071101) Schaumstoff
	Seilzugstarter (506657201) 848F0S7510

Zubehör

	Artikel beschreibung
	Benzinkanister 6 Liter (505698001) orange
	Mehrzweckfett Multi Advanced 400g (588814801) Shell Gardus, 400g
	Zweitaktöl Ls+ 0.1 Liter (578180302) LS+, 0.1 Liter
	Plexiglasvisier Beschlagfrei (505665363) beschlagfrei
	Plexiglasvisier (505665343) Plexiglasvisier
	Sonnenblende Helm (578179801) Forsthelm Classic und Functional
	Zweitaktöl Hp 0.1l (587808501) 0.1L
	Sonderkraftstoff Xp Power 2-takt 1l (589227601) XP Power, 2Takt, 1 Liter
	Zweitaktöl Oil Guard 1l (544976501) Oil Guard, 1L
	Mikrofon Mit Boom-funktion X-com-r (596489501) für X-COM-R
	Hygiene-kit Bluetooth X-com R (596489401) Bluetooth X-COM R
	Pflege- Und Glanzspray 200ml (597255701) 500ml
	Hygiene-kit Gehörschutz Gardener (597795201) Gehörschutz Gardener

Dokumente

Für Husqvarna 226HS99S stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.

Bedienungsanleitungen

Bedienungsanleitung (PDF) für Husqvarna Heckenscheren / Stabheckenscheren 226HS99S – Inbetriebnahme, Einstellungen, Wartung und Sicherheit.

Husqvarna 226HS75S 226HS99S 2012-02

Sprachen des Dokuments: DE

Wählen Sie die passende Version nach Modelljahr oder Produktnummer; Inhalte können je nach Variante abweichen.

Benötigen Sie Ersatzteile?

Finden Sie mit unserem Husqvarna Teilefinder schnell und unkompliziert das passende Ersatzteil für Ihr Husqvarna Gerät. Durchstöbern Sie die Explosionszeichnungen Ihres Modells und bestellen Sie die benötigten Komponenten mühelos.

Zum Ersatzteilkatalog
