Husqvarna 322HD60 | Ersatzteile & Zubehör

Schritt-für-Schritt Anleitung zum Bestellen von Ersatzteilen: 1. Teilenummer in der Explosionszeichnung finden, 2. Artikel auswählen und in den Warenkorb legen, 3. Bestellung abschließen

Hier findest Du Original-Ersatzteile für Dein Modell 322HD60 von Husqvarna. Weitere Informationen findest Du in den zugehörigen Dokumenten und Anleitungen.

Ersatzteilkatalog für 322HD60

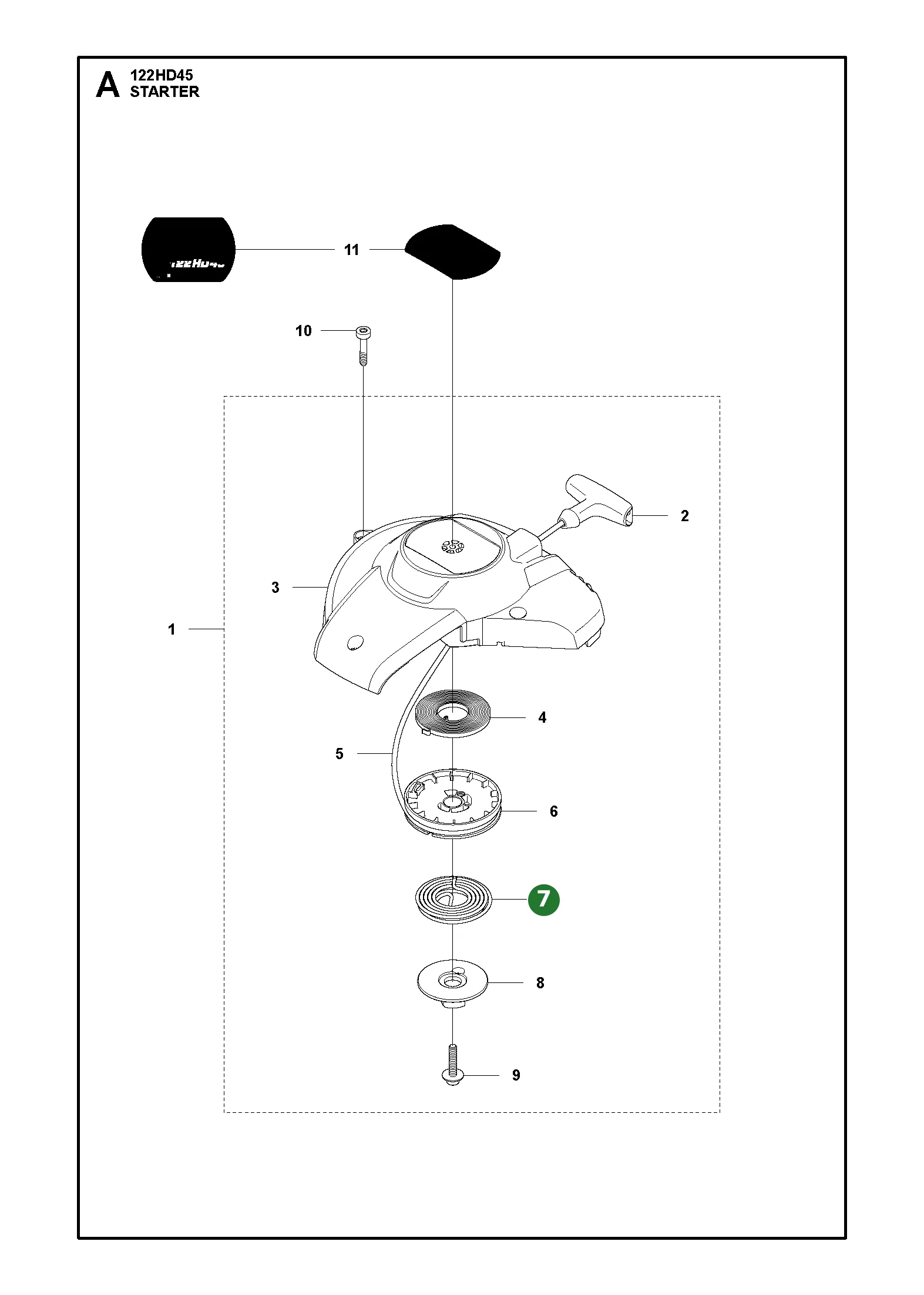

Nr.	Anzahl im Gerät		Artikel
	4		Schraube M5x25 Torx T27 (504088001) M5x25, T27, 10.9, Zn/Fe, ITXSCM
	1		Startergriff (575489501) Seilzugstarter
	1		Starterseil (574286902) A.051
	1		Starterfeder (575896401) Starter
	1		Seilrolle Seilzugstarter (523010701) Seilzugstarter
	1		Feder Easy Start (523011001) Easy Start
	1		Mitnehmer (580951201) Mitnehmer der Antriebseinheit.
	1		Schraube PL5x25 mit Scheibe (577226103) PL5x25, 10.9, Scheibe Ø15, ITXSCT, TBO
	1		Seilzugstarter (597020501) 322HD60
	1		Aufkleber Starter (593975401) Starter, 322HD60

Nr.	Anzahl im Gerät		Artikel
	1		Fliehkraftkupplung (512359002)
	2		Kupplungsfeder (590819601) Fliehkraftkupplung
	1		Kupplungstrommel (590536402) kupfergelötet
	1		Getriebegehäuse oben (597371701) oben
	4		Schulterbolzen (576590801) Bolzen.
	3		Schraube Torx M6 (544218403) M6, Torx
	2		Druckplatte Messerantrieb (590536901) Messerantrieb
	1		Auspuffrohr (596936701) für 322
	2		Schraube M5x16 Torx T27 (525755101) M5x16, T27, 10.9, Zn/Fe, ITXSCFM
	1		Stufenrad A Messerantrieb (593651501) Messerantrieb
	1		Pleuelstangen-Satz Messerantrieb (597021701) Messerantrieb, Satz
	1		Dichtung Getriebegehäuse (590537701) Getriebegehäuse
	1		Stufenrad A Messerantrieb (590536701) Messerantrieb
	1		Kunststoffdichtung Getriebegehäuse unten (590537101) Kunststoff
	1		Getriebegehäuse unten (597371801) unten
	1		Schraubverschluss M8x7 Innentorx T27 (590649401) M8x7, T27, 10.9, Fe/Zn
	6		Schraube Getriebegehäuse unten (575701001) Schraube.
	1		Schmiernippel M6 (738881001) M6, Stahl, verzinkt

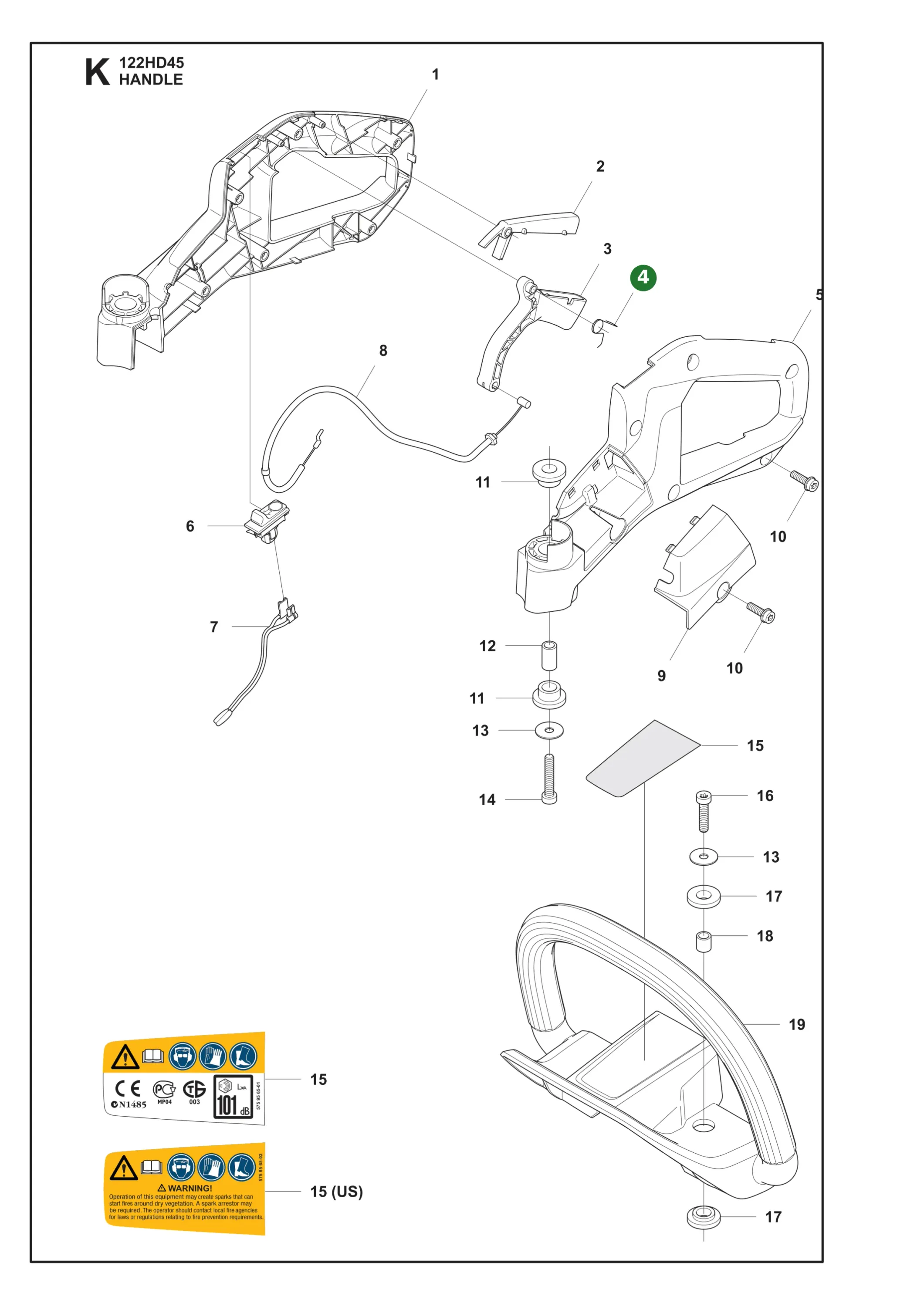

Nr.	Anzahl im Gerät		Artikel
	1		Schalter Bediengriff (537419001) OPS
	1		Kurzschlusskabel Griffschalter (574488802) Griffschalter
	1		Griff hinten (598387401) 322HD60, HD
	1		Gashebelsperre (504089701) HD
	1		Gashebel (504089401) HD
	1		Feder Gashebel (504089601) Gashebel, Rückstellung
	1		Sperrknopf Griffverstellung (504089501) Griffverstellung, HD
	1		Rückholfeder Sperrknopf (504089802) Sperrknopf
	1		O-Ring Griff hinten (575232002) O-Ring.
	6		Schraube MT5x16 T27 (573925801) MT5x16, T27, 10.9, Zn/Fe, ITXSCFT
	1		Gaszug (575572101) Gas
	2		Schraube Torx M6 (544218403) M6, Torx
	6		Scheibe 6x22x1.5mm (734181455) 6x22x1.5mm, TBO Type NB
	4		Vibrationsdämpfer vorn (525633601) vorn
	4		Griffbügel vorn (504091201) vorn, HD
	2		Hülse Vibrationsdämpfer vorn (525633801) vorderer Vibrationsdämpfer
	1		Halter (593324001) Halter.
	4		Vibrationsdämpfer hinten (525633501) hinten
	1		Halter Griffbügel vorn (523015401) Befestigung für den Griffbügel.
	2		Hülse Vibrationsdämpfer hinten (525633701) hinterer Vibrationsdämpfer
	2		Zylinderschraube Innensechsrund M6x35 (544218405) M6x35, 10.9, verzinkt
	1		Warnaufkleber (US-Ausführung) (587130002) Warnhinweis, US-Ausführung

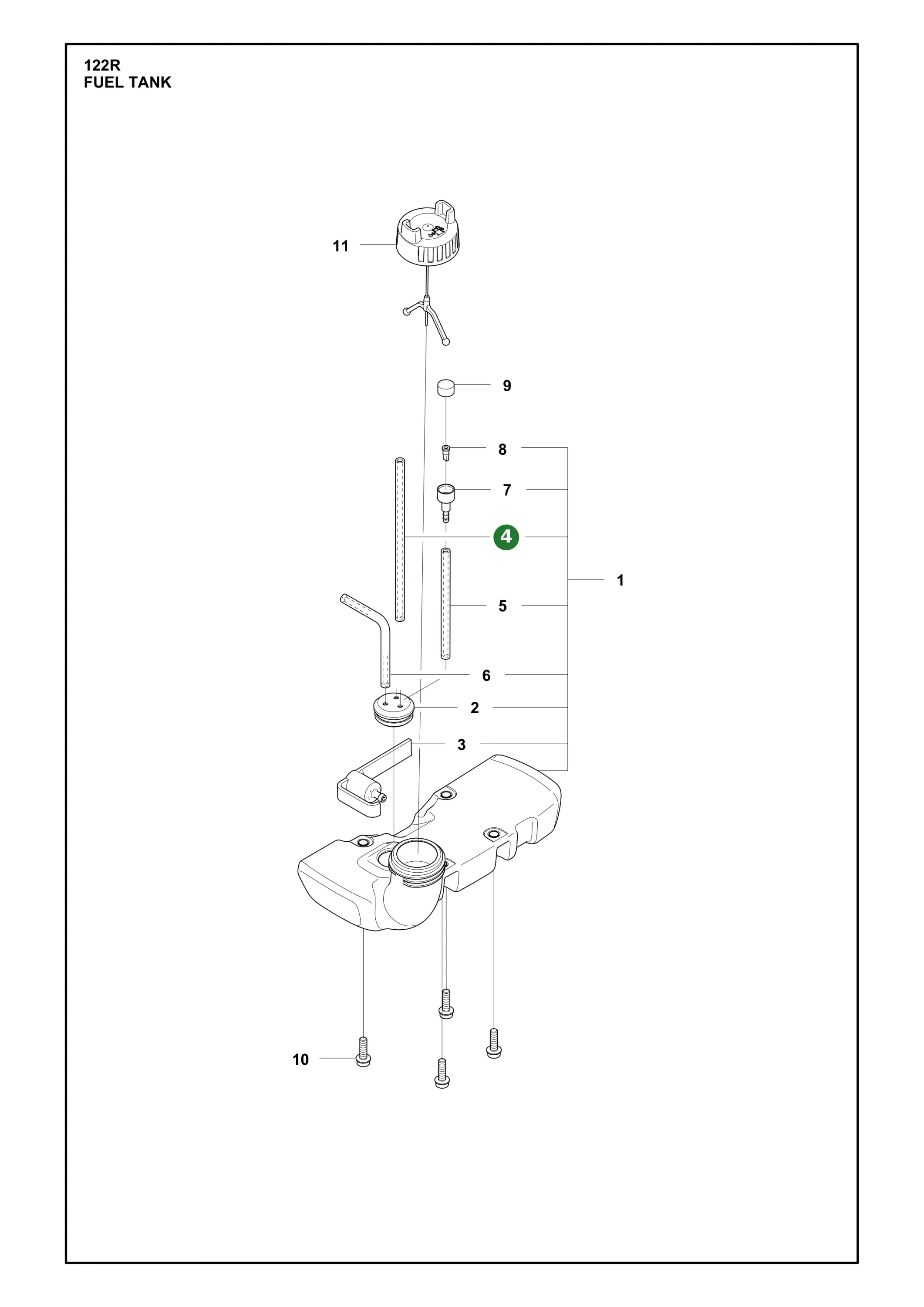

Nr.	Anzahl im Gerät		Artikel
	1		Tankdeckel (590324601) Tankdeckel für den Kraftstofftank.
	2		Entlüftungs-Rücklaufschlauch (574600202) Entlüftungsrücklauf
	1		Gummitülle Kraftstofftank (580854001)
	1		O-Ring Kraftstoffanschluss (537184901) O-Ring.
	1		Kraftstofffilter (574603901)
	1		Rohrniete L=5mm (544105802) L=5mm
	1		Schraube M5x16 Torx T27 (525755101) M5x16, T27, 10.9, Zn/Fe, ITXSCFM
	2		Gummipuffer Kraftstofftank (525822001) Kraftstofftank
	2		Kraftstofftank (523014205) Kraftstofftank als Ersatzteil für die Heckenschere.

Nr.	Anzahl im Gerät		Artikel
	1		Kurbelgehäuse (577669902) Kurbelgehäuse.
	2		Dichtungsring 26/10x5 Kurbelwelle (525637301) 26/10x5, Kurbelwelle
	3		Schraube M5x25 Torx T27 (525825001) M5x25, T27, 10.9, Zn/Fe, ITXSCM
	2		Kugellager 6000 C3 Kurbelwelle (525728401) 6000 C3, Kurbelwelle
	1		Dichtungssatz (597021101) für 322

Nr.	Anzahl im Gerät		Artikel
	1		Kurbelwellensatz (577670002) mit Pleuel
	1		Nadellager Kolbenbolzen (575504901) Kolbenbolzen
	2		Dichtungsring 26/10x5 Kurbelwelle (525637301) 26/10x5, Kurbelwelle
	2		Kugellager 6000 C3 Kurbelwelle (525728401) 6000 C3, Kurbelwelle

Nr.	Anzahl im Gerät		Artikel
	2		Flachdichtung Schalldämpfer (522997301) Schalldämpferanschluss
	1		Schraube M4x8 Torx T27 (504087901) M4x8, T27, 10.9, ITXSCM, CP
	1		Funkenfänger Schalldämpfer (525741601) A051
	2		Schraube M5x16 Torx T27 (525755101) M5x16, T27, 10.9, Zn/Fe, ITXSCFM
	1		Schalldämpfer (593876402) Schalldämpfer der Abgasanlage.
	1		Dichtungssatz (597021101) für 322

Nr.	Anzahl im Gerät		Artikel
	1		Schwertschutz Schneidgarnitur (598776001) Heckenschere
	10		Flansch-Sicherungsmutter M5 (592751301) M5, Flansch, 8, verzinkt
	1		Schienenblech oben (592848701) oben
	1		Führungsschiene 60cm (590327101) 60cm, HD/HS60
	1		Verschleißplatte 60cm (590327501)
	1		Messersatz 60cm (597021801) 60cm
	10		Abstandsscheibe Schneidgarnitur (592654301) Schneidgarnitur
	1		Schienenblech Schneidgarnitur (590328401) Schneidgarnitur
	1		Halter Schienenblech (590339301) Halter.
	2		Schraube M5x35 T27 (525755109) M5x35, T27, 10.9, Zn/Fe, ITXSCFM
	1		Schienenblech unten außen (592889401) unten
	8		Linsenkopfschraube M5x23 (592732501) M5x23, Innen-Torx, 10.9, verzinkt
	1		Transportschutz grau 60cm (590651401) grau
	2		Unterlegscheibe 5.5x19x1.2mm (592738101) 5.5x19x1.2mm, Stahl, TBO
	1		Schutz Messerspitze (590712601) Messerspitze
	1		Schneidgarnitur 60cm (597254307) 60cm, für 322HD60/CHTZ60

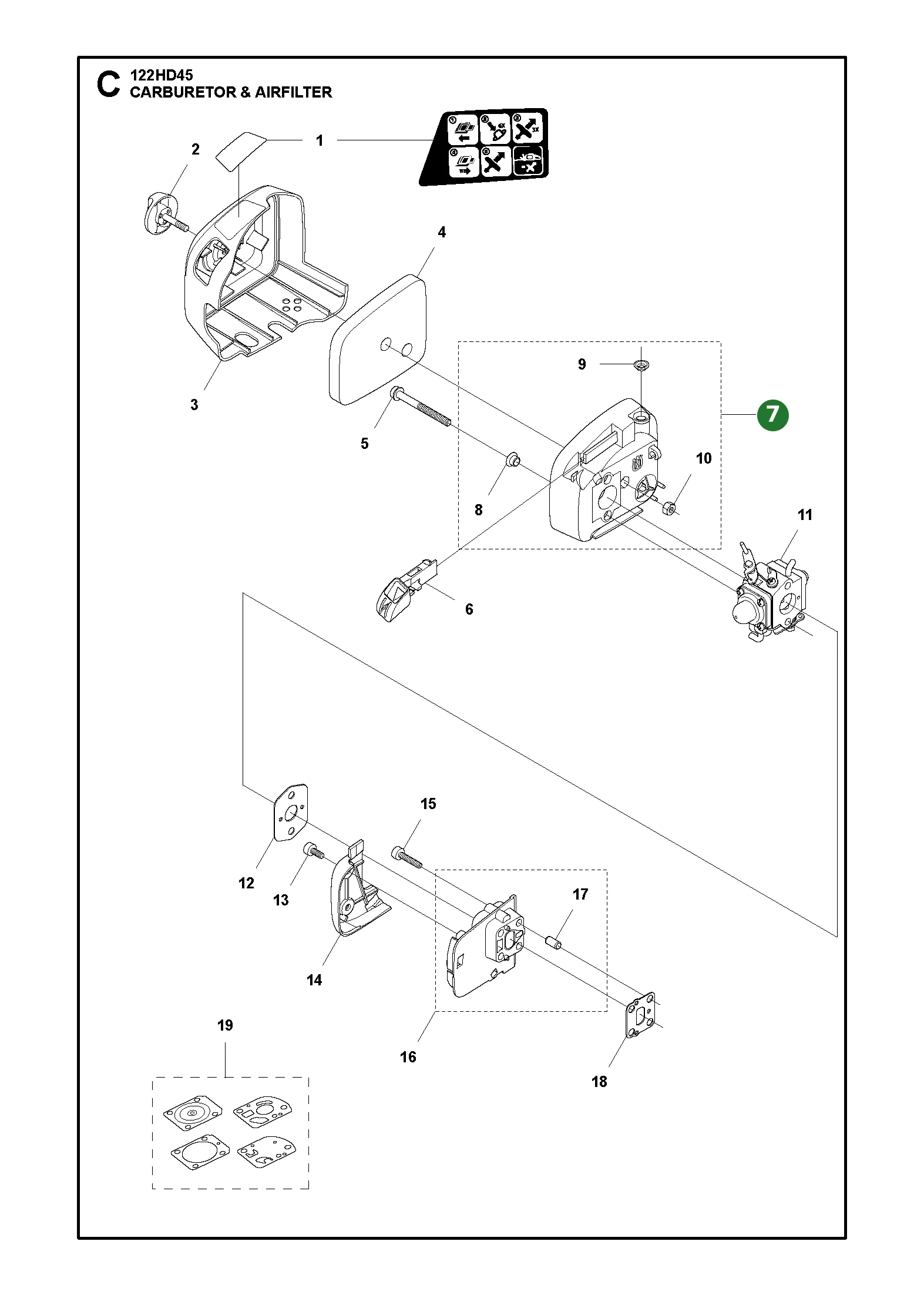

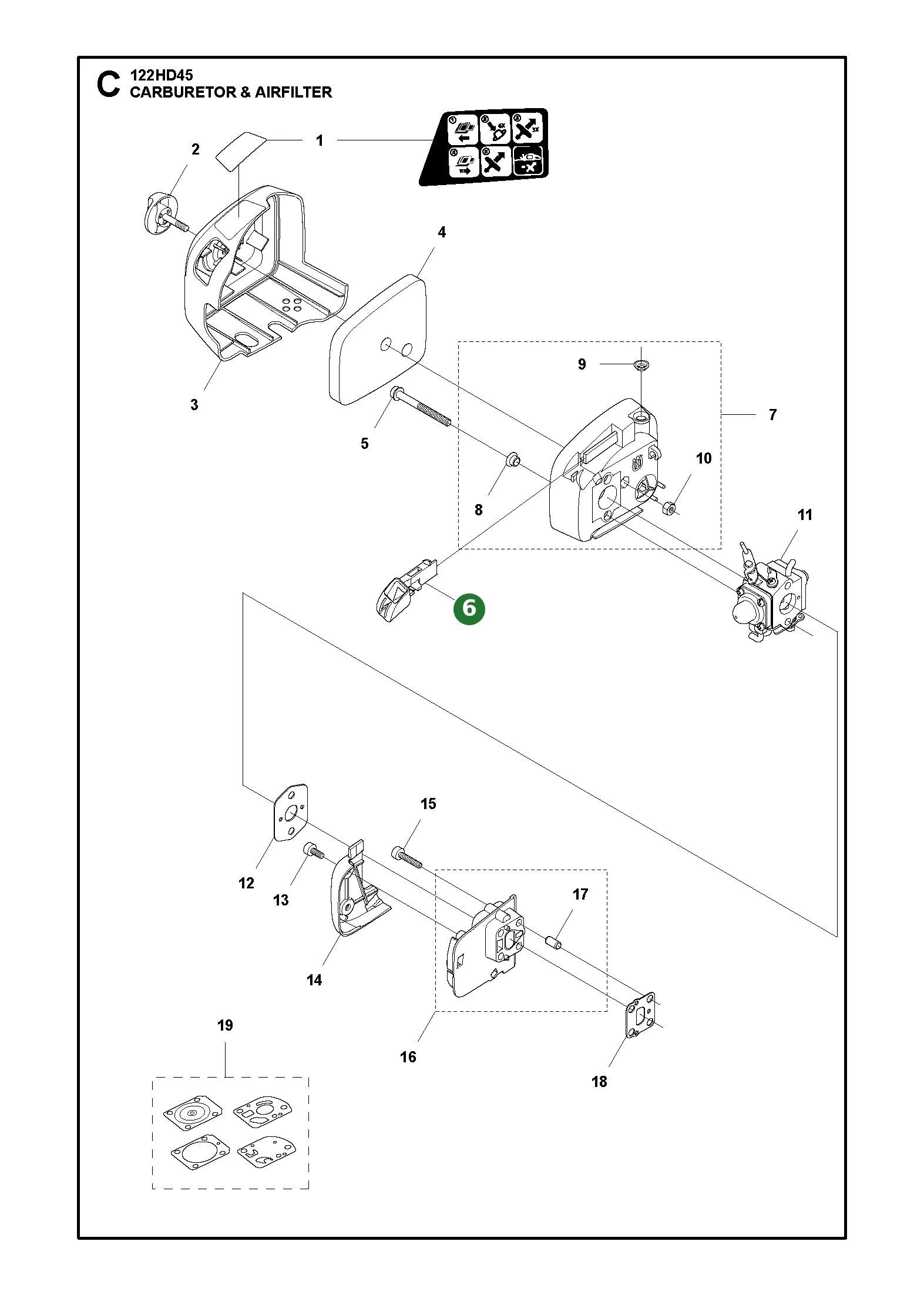

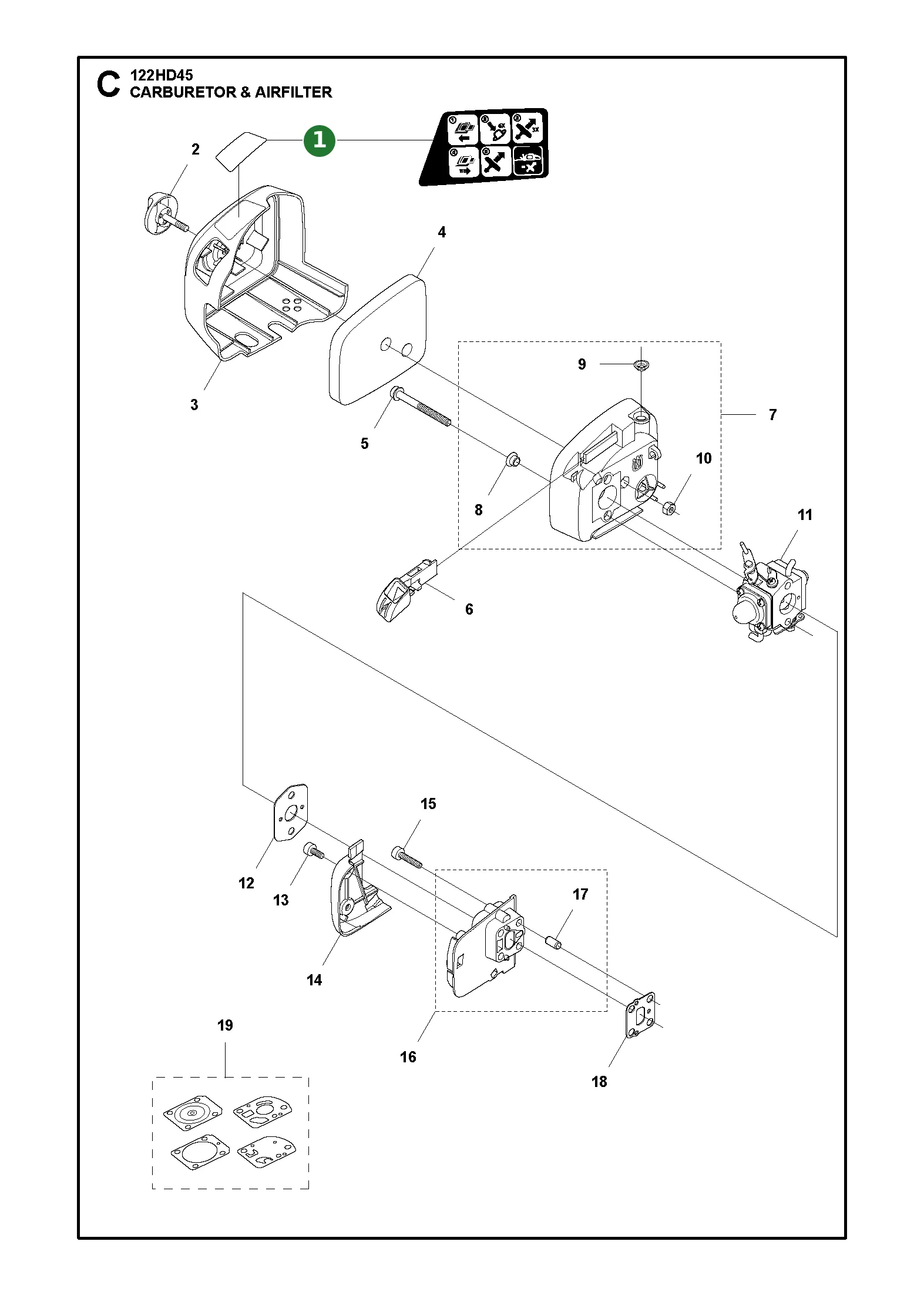

Nr.	Anzahl im Gerät		Artikel
	1		Aufkleber Startanleitung (576645601) Startanleitung
	1		Knopf Luftfilter 26.7mm grau (537213209) 26.7mm, grau
	1		Luftfilterdeckel (523013101) Deckel des Luftfiltergehäuses.
	1		Luftfiltereinsatz Schaumstoff (523013401) Schaumstoff, oben
	2		Schraube MT5x50 Torx T27 (573925802) MT5x50, T27, 10.9, Zn/Fe, ITXSCFT
	1		Chokehebel (523012501)
	1		Filterhalter (523012701) Luftfiltereinheit
	1		Sechskantmutter M5 (731231401) M5, ISO 4032, 8, verzinkt
	1		Vergaser (596658301)
	1		Dichtung Vergaser (525548501) Vergaser
	2		Schraube MT4x10 Torx T27 (574444002) MT4x10, T27, 10.9, Zn/Fe
	1		Kabelhalter grau (576277501) grau, Kabel
	4		Schraube M4x20 Torx T27 (525760904) M4x20, T27, 12.9, ITXSCM, TBO
	1		Zwischenstück Ansaugtrakt (525741701) Zwischenwand, Zylinder
	4		Rohrniete Ansaug-Zwischenstück (522911301)
	1		Membran- und Dichtungssatz Vergaser (588986001) Vergaser, Membranen
	1		Dichtungssatz (597021101) für 322

Nr.	Anzahl im Gerät		Artikel
	1		Fett Shell Gadus S2 V220 (587299902) Shell Gadus S2 V220 AC2, Tube
	1		Kombischlüssel Torx (575738201) Torx
	1		Pflegespray für Heckenscheren 400ml (538629201) 400ml
	1		Mehrzweckfett Multi Advanced 400g (588814801) Shell Gardus, 400g

Nr.	Anzahl im Gerät		Artikel
	1		Flansch-Sechskantmutter M6 (731711651) M6, ISO 4161, 10, verzinkt
	1		Schraubensatz Starterklinken (597029301) Schraubensatz.
	1		Schwungrad Ø106 (525739501) Ø106
	2		Schraube M5x16 Torx T27 (525755101) M5x16, T27, 10.9, Zn/Fe, ITXSCFM
	1		Zündmodul (585074002) A051
	1		Zündkerze HQT-4 (590710201) HQT-4
	1		Kurzschlusskabel Zündanlage (574488902) Zündanlage

Nr.	Anzahl im Gerät		Artikel
	1		Zylinderdeckel (596252801) 322
	2		Schraube M5x25 Torx T27 (504088001) M5x25, T27, 10.9, Zn/Fe, ITXSCM
	1		Hitzeschutz (597020901) 322

Nr.	Anzahl im Gerät		Artikel
	2		Schraube M5x25 Torx T27 (525825001) M5x25, T27, 10.9, Zn/Fe, ITXSCM
	2		Sicherungsring Kolbenbolzen (737440800) Sicherungsring.
	1		Lagersatz Kolbenbolzen (597292201) Kolbenbolzen, Nadellager
	1		Kolbenring Ø32mm (505155802) Ø32mm, AP101
	1		Kolben-Baugruppe Ø32mm (510223604) Ø32mm
	1		Zylinder mit Kolben (597024402) mit Kolben, 322HD60/CHTZ60
	1		Dichtungssatz (597021101) für 322

Benötigen Sie Ersatzteile?

Finden Sie mit unserem Husqvarna Teilefinder schnell und unkompliziert das passende Ersatzteil für Ihr Husqvarna Gerät. Durchstöbern Sie die Explosionszeichnungen Ihres Modells und bestellen Sie die benötigten Komponenten mühelos.

Zum Ersatzteilkatalog
