| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 2 |
Schraube M5x30 Kurbelgehäuse (531008617) M5x30, Kurbelgehäuse | |||
| 2 |
Schraube 5x16 Startergehäuse (531008651) 5x16, Startergehäuse | |||
| 3 |
Hülse Startergehäusebefestigung (531008653) Startergehäuse-Befestigung | |||
| 1 |  | Gummitülle Kraftstofftank (531008704) | ||
| 1 |  |
Kraftstofftank (531008705) Kraftstofftank für das Kraftstoffsystem. | ||
| 3 |
Gummipuffer Kraftstofftank (531008706) Gummi | |||
| 1 |  |
Tankdeckel (544843201) Modell 324, Honda-Motor | ||
| 1 |  | Kraftstofffilter (531008709) | ||
| 1 |  | Kraftstoffschlauch Tank Filter (531008710) | ||
| 1 |
Rückleitungsschlauch Kraftstofftank (531008711) Kraftstofftank | |||
| 2 |
Klammer Kraftstoffschlauch (531008712) Kraftstoffschlauch | |||
| 1 | Stoßfänger Kraftstofftank unten (537311601) |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 5 |  |
Schraube Festigkeitsklasse 12.9 (503216618) MT4x18, 12.9, IHSCT, DS | ||
| 1 |  |
Stoppschalter (503718201) Stoppfunktion | ||
| 1 |  |
Griffbügel (503852906) Griff | ||
| 1 |  |
Gashebel außen (503877903) Gashebel zur Motorregelung. | ||
| 1 |  |
Gashebelsperre (503878001) Sperre für den Gashebel. | ||
| 1 |  |
Gashebel innen (503918101) Gashebel zur Drehzahlbetätigung. | ||
| 1 |  |
Schraube MT5x14.3 äußere Abdeckung (503961301) MT5x14.3, 12.9, äußere Abdeckung, (DS) | ||
| 1 |  |
Vibrationsdämpfer (503961401) Vibration | ||
| 1 |  |
Griffhälfte rechts (503995502) rechts | ||
| 1 |  |
Griffhälfte links (503995602) links | ||
| 1 |  |
Rückholfeder Gashebel (537011301) Gashebel | ||
| 1 |  |
Kabelsatz (537335101) mehrere Anschlüsse, Wellrohr, H324 | ||
| 1 |  |
O-Ring Abdeckung 8.1x1.6mm (740420600) BS 4518, 8.1x1.6mm, Nitrilkautschuk |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Vierkantmutter M6 (502197101) M6, 8, MnPP/ZnPP | ||
| 1 |  |
Schraube MT5x16 (503216816) MT5x16, 10.9, IHSCT, DS | ||
| 1 |  |
D-Griff grau mit Griffstück (503871908) grau, mit Griffstück | ||
| 1 |  |
Abstandshalter D-Griff (503940301) D-Griff | ||
| 1 | Warnaufkleber Handschutz (587113702) | |||
| 1 |
Antriebswelle kurz (537091001) kurz | |||
| 1 |
Rohr kurz (537091101) kurz | |||
| 1 |  |
Handschutz (537095205) Griffbereich | ||
| 1 |  |
Sechskantschraube M6x40/18 (725237851) M6x40/18, ISO 4014, 8.8, verzinkt, EHHM | ||
| 1 |  |
Unterlegscheibe 6.4x12x1.6mm (734115201) ISO 7089, 6.4x12x1.6mm, 200HV, verzinkt |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 4 | Scheibe (501360205) Scheibe. | |||
| 1 |  |
Schraube (501364938) Schraube. | ||
| 1 | Messer Ausführung A (537122501) Ausführung A | |||
| 1 | Messerabdeckung (537123601) Abdeckung für das Messer. | |||
| 1 |  |
Sechskantschraube 6x25 mit Flansch (537123801) 6x25, Sechskantkopf, Flansch | ||
| 1 |  |
Schutzblech (537124101) Schutzblech. | ||
| 1 |  |
Führungsschiene M6 (537184401) M6 | ||
| 1 |  |
Schraube M6 Messerbefestigung Ausführung A (537184501) M6, Messerbefestigung A | ||
| 3 |  |
Schraube M6 Messerbefestigung Ausführung B (537184601) M6, Messerbefestigung B | ||
| 4 |  |
Mutter M6 Messerbefestigung (537184701) M6, Messerbefestigung |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Kabelclip (502286101) Clip zur Führung eines Kabels. | ||
| 1 |
Schraube 5x16 Startergehäuse (531008651) 5x16, Startergehäuse | |||
| 1 |  | Zylinderdeckel (531008728) | ||
| 1 | Aufkleber Zylinderdeckel (537345302) Zylinderdeckel |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Schalldämpfer (531008696) Schalldämpfer der Abgasanlage. | ||
| 1 |
Funkenfangsieb Schalldämpfer (531008697) Netz | |||
| 1 | Luftleitblech Schalldämpfer (531008698) | |||
| 2 | Stehbolzen Schalldämpfer (531008699) Schalldämpferbefestigung | |||
| 1 |
Schraube M5x10 Luftleitblech (531008701) M5x10, Luftleitblech | |||
| 2 |
Schraube 4x6 Funkenfangsieb (531008702) 4x6 | |||
| 2 |
Mutter M5 Schalldämpfer (531008703) M5 |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 | Ventilblatt Rückschlagventil (531008608) Rückschlagventil | |||
| 1 | Bewegungsbegrenzer Ventilblatt (531008609) hinten, Stoßsensor | |||
| 1 |
Ölmessstab mit Schraubverschluss (531008610) mit Verschluss, Kurbelgehäuse | |||
| 1 |
Dichtung Ölmessstab (531008611) Ölmessstab, Kurbelgehäuse | |||
| 1 | Ölschlauch Ventildeckel oben (531008612) | |||
| 1 | Zündkerze NGK CMR4H (531008613) NGK CMR4H | |||
| 1 |
Zündkerze NGK CMR5H (531008614) NGK CMR5H | |||
| 1 |  |
Zündkerze NGK CMR6H (574519601) NGK CMR6H | ||
| 2 |
Schraube M5x20 Gehäusebefestigung (531008616) M5x20, Kurbelgehäuse | |||
| 4 |
Schraube M5x30 Kurbelgehäuse (531008617) M5x30, Kurbelgehäuse | |||
| 2 |
Schraube 4x8 Ventilblatt (531008618) 4x8, Ventilblatt | |||
| 2 |
Einstellschraube Ventilspiel (531008619) Einstellvorrichtung. | |||
| 2 |
Schraube M5x12 Ventildeckel (531008620) M5x12, Ventildeckel | |||
| 2 |
Sicherungsmutter Ventileinstellung (531008621) Sicherungsmutter. | |||
| 1 | Schraube 3x5 Ventilblatt (531008622) 3x5, Ventilblatt | |||
| 2 | Schraube 4x12 Rückschlagventil (531008623) 4x12, Rückschlagventil | |||
| 1 |
Spannstift Kurbelgehäuse (531008624) Spannstift. | |||
| 1 |
Schlauchschelle D12 Ölschlauch (531008625) D12, Ölschlauch | |||
| 1 |
Schlauchschelle D13 Ölschlauch (531008626) D13, Ölschlauch | |||
| 1 |  |
Kurbelgehäuse mit Zylinder (531008721) mit Zylinder | ||
| 1 |
Ventildeckel (531008722) Abdeckung der Ventilmechanik am Zylinderkopf. | |||
| 1 |
Dichtung Ventildeckel (531008723) Ventildeckel | |||
| 1 | Gummitülle Rückschlagventil (531008724) | |||
| 1 |
Entlüftungsfilter (531008725) Entlüftung | |||
| 1 | Ölschlauch Kurbelgehäuse unten (531008726) | |||
| 1 | Rückschlagventil (531008727) Rückschlagventil mit Ventildeckel, Dichtung, Entlüftungsfilter, Gummitülle und Befestigungsteilen. | |||
| 1 |  |
Schraube M5x10 (725532555) M5x10, 12.9, TBO, IHSCM |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 3 |
Schraube 5x16 Startergehäuse (531008651) 5x16, Startergehäuse | |||

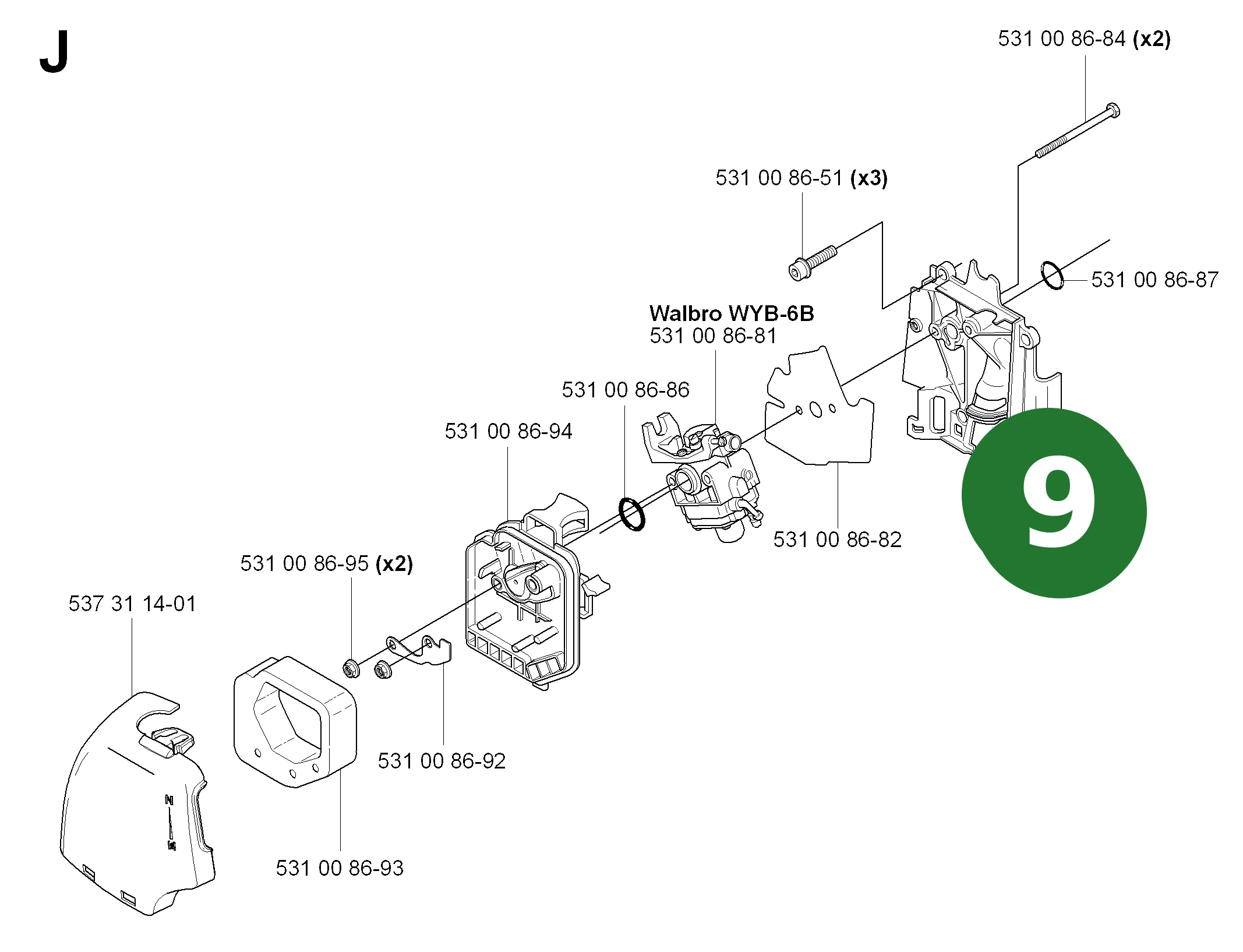

| 1 |  | Vergaser Walbro WYB-6B (531008681) | ||
| 1 | Dichtung Vergaser Ansaugkrümmer (531008682) | |||
| 1 |  |
Ansaugkrümmer Vergaser (531008683) Abgaskrümmer | ||
| 2 |
Schraube Vergaser (531008684) Vergaserbefestigung | |||
| 1 |  |
O-Ring 14.8x2.4 Vergaser (531008686) 14.8x2.4, Vergaser | ||
| 1 |
O-Ring 12.3x2.4 Ansaugkrümmer (531008687) 12.3x2.4mm, Ölpumpeneinstellung | |||
| 1 | Platte Ölabscheider (531008692) Ölabscheider | |||
| 1 |  | Luftfiltereinsatz (531008693) | ||
| 1 |  |
Luftfilterhalter (531008694) Halter zur Aufnahme des Luftfilters. | ||
| 2 |
Mutter M5 Luftfilterhalter (531008695) M5 | |||
| 1 |  |
Luftfilterdeckel (537311401) Luftfilter |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 2 |  |
Schraube MT5x25 (503216825) MT5x25, 10.9, DS, IHSCFT | ||
| 1 |  | Kugellager Kupplungstrommel (503250501) | ||
| 3 |
Schraube M5x20 Gehäusebefestigung (531008616) M5x20, Kurbelgehäuse | |||
| 1 | Lüftergehäuse (531008654) | |||
| 1 |  |
Fliehkraftkupplung (531008655) Fliehkraftkupplung | ||
| 2 |
Schraube M6 Kupplungsbacke (531008656) M6, Kupplungsbacke | |||
| 2 |
Scheibe 6x15 Kupplung außen (531008657) 6x15, außen, Kupplungsbacke | |||
| 2 |
Scheibe Kupplung innen (531008729) Scheibe. | |||
| 1 |  |
Klemmhülse mehrteilig (537309601) mehrteilig, Klemmfunktion | ||
| 1 | Kupplungsdeckel (537311001) Lageraufnahme für Kupplungstrommel | |||
| 1 | Kupplungstrommel mit Gewindeanschluss (537311101) | |||
| 1 |  |
Sicherungsring 27.2x1.2 Kugellager (537336701) 27.2x1.2, Federstahl, PP | ||
| 4 |  |
Kopfverriegelungsschraube (725537055) Kopfverriegelung, IHSCM |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Zündspule mit Elektronikmodul (531008714) mit Elektronikmodul | ||
| 1 | Schutzschlauch (531008715) | |||
| 1 | Schwungrad (531008716) | |||
| 1 | Kurzschlusskabel (531008717) | |||
| 1 | Kabelbinder (531008718) | |||
| 2 |
Schraube M4x14 (531008719) M4x14 | |||
| 1 |
Schwungradmutter M7 (531008720) M7, Schwungrad |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 6 |  |
Schraube (531004957) Schraube. | ||
| 1 |
Welle Nockenmechanismus (537122101) Nockenmechanismus | |||
| 1 |  |
Pleuelstange (537122201) Verbindungsstange | ||
| 1 |  |
Scheibe Nockenstangenführung (537122301) Nockenstangenführung | ||
| 1 |  |
Dichtung Schmierfettbereich (A) (537123001) Schmierfett, A | ||
| 1 |  |
Halter Nockenstange (537123101) Nockenstange | ||
| 1 | Getriebedeckel Winkelgetriebe (B) (537123201) Winkelgetriebe, Ausführung B | |||
| 1 | Kugellager 608DD (537123301) 608DD | |||
| 2 |  |
Sechskantschraube 4x10S (537123401) 4x10S, Sechskantkopf | ||
| 1 |  |
Dichtung Schmierfettbereich (B) (537123901) Schmierfett, B | ||
| 1 |  | Abstandsrohr (537124001) | ||
| 1 |  |
Kugellager 6901ZZ (537124401) 6901ZZ | ||
| 1 |  |
Sicherungsring innen S-12 (537124501) S-12, innen | ||
| 1 |  |
Sicherungsring C24 innen (537124601) C24, innen | ||
| 1 | Kugellager 608Z (537124701) 608Z | |||
| 1 | Sicherungsring innen C-22 (537124801) C-22, innen | |||
| 1 |  |
Sechskantschraube 6x12 (537125301) 6x12, Sechskantkopf | ||
| 1 |  |
Scheibe (537125401) Scheibe. | ||
| 1 |  |
Getriebegehäuse Ausführung B (537125501) Ausführung B | ||
| 1 | Kugellager 6000DD (537125601) 6000DD | |||
| 1 |  |
Sicherungsring innen C-26 (537125701) C-26, innen | ||
| 1 |  |
E-Sicherungsring E-6 (537125801) E-6 | ||
| 1 | Getriebedeckel Winkelgetriebe (A) (537125901) Winkelgetriebe, Ausführung A | |||
| 2 |  |
Sechskantschraube 4x8 (537126001) 4x8, Sechskantkopf | ||
| 1 | Stufenrad A Messerantrieb (537126301) Messerantrieb | |||
| 1 |  |
Schraube (725536855) M6x16, 12.9, TBO, IHSCM | ||
| 1 | Sechskantmutter Größe 6 (537126501) Sechskant, 6 | |||
| 1 | Grundplatte (537126601) | |||
| 1 | Dichtung Schmierfettbereich (B2) (537154601) Schmierfett, B2 | |||
| 1 |  | Winkelbegrenzer (537173101) | ||
| 1 |  |
Knopf Winkelverstellung Schneidkopf (537179801) Winkelverstellung | ||
| 1 | Getriebegehäuse Ausführung A (537225401) Ausführung A | |||
| 1 |  |
Dichtung Getriebegehäuse (A) (537225501) Getriebegehäuse, A | ||
| 1 | Reparatursatz (HE) (537267501) HE | |||
| 1 | |
Schraube M5x10 (725532555) M5x10, 12.9, TBO, IHSCM | ||
| 1 |  |
Schraube M5 (725533355) M5x25, 12.9, TBO, IHSCM | ||
| 1 |  |
Schmiernippel M6 (738881001) M6, Stahl, verzinkt |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Kolbenringsatz 3 Stk. (531008627) 3 Stk. | ||
| 1 |  | Kolben (531008628) | ||
| 1 | Kolbenbolzen (531008629) Kolben und Pleuel | |||
| 1 |
Kurbelwelle mit Pleuelstange (531008630) inkl. Pleuelstange | |||
| 1 |
Dichtungsring 12x24x5mm Kurbelwelle (531008631) 12x24x5mm, Kurbelwelle | |||
| 1 |
Dichtungsring 10x20x5mm Kurbelwelle (531008632) 10x20x5mm, Kurbelwelle | |||
| 1 | Ventilschaftdichtung (531008633) Ventilschaft | |||
| 1 |
Welle Zahnriemenrad (531008634) Zahnriemenrad, Nockenwelle | |||
| 1 |
Riemenscheibe Nockenwellen-Zahnriemen (531008635) Nockenwelle | |||
| 1 |
Zahnriemen (531008636) Ventiltrieb | |||
| 1 | Einlassventil (531008637) Einlass | |||
| 1 |
Auslassventil (531008638) Auslass | |||
| 2 |
Feder Ventil (531008639) Druckfeder | |||
| 2 |
Ventilfederteller (531008640) Ventilfederteller zur Aufnahme der Ventilfeder. |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |

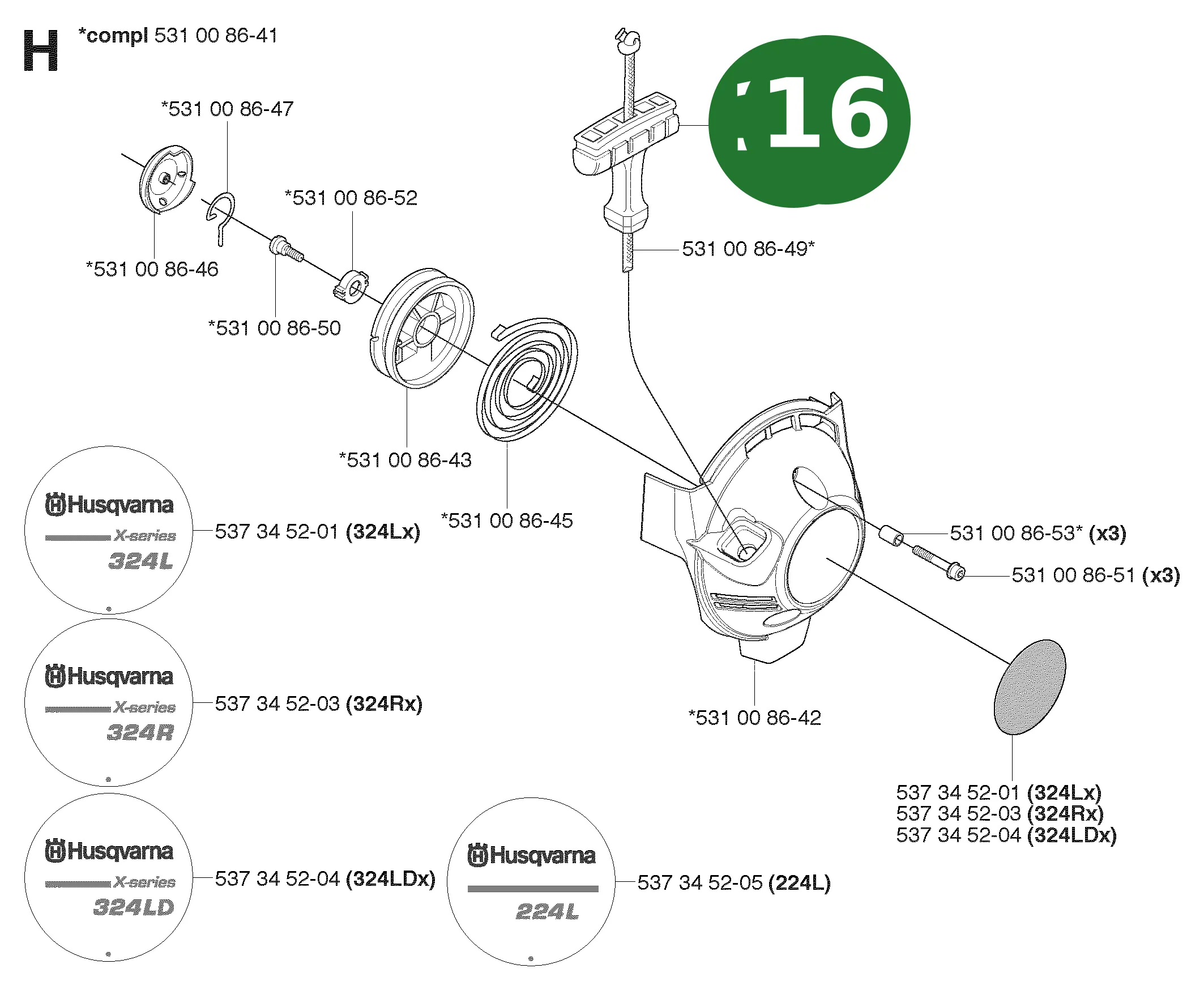

Seilzugstarter (531008641) Seilzugstarter als vollständige Startereinheit. | ||
| 1 |
Startergehäuse (531008642) Seilzugstarter | |||
| 1 |  |
Seilrolle Seilzugstarter (531008643) Seilzugstarter | ||
| 1 |  |
Rückholfeder Seilzugstarter (531008645) Rückholfeder. | ||
| 1 |
Mitnehmer Seilzugstarter (531008646) Mitnehmer für die Kraftübertragung. | |||
| 1 |
Starterklinke Seilzugstarter (531008647) Seilzugstarter | |||
| 1 |
Starterseil (531008649) Seilzugstarter | |||
| 1 |
Schraube Seilrolle (531008650) Seilrolle | |||
| 3 |
Schraube 5x16 Startergehäuse (531008651) 5x16, Startergehäuse | |||
| 1 |
Halter Starterklinke (531008652) Starterklinke | |||
| 3 |
Hülse Startergehäusebefestigung (531008653) Startergehäuse-Befestigung | |||
| 1 |  |
Startergriff (537008401) Seilzugstarter | ||
| 1 | Aufkleber Starter (537345202) Starter, 324HDA55 |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Schraube Vergasergehäuse (531002443) Schraube. | ||
| 1 |  |
Dichtung Dosiermembran (531008659) Regelmembran | ||
| 1 |  |
Dichtung Vergaserpumpe (531008660) Pumpe | ||
| 1 |  |
Dosiermembran Vergaser (531008661) Vergaser | ||
| 1 |  |
Pumpenmembran Vergaser (531008662) Vergaserpumpe | ||
| 1 |
Pumpengehäuse Vergaser (531008663) mit Regelmechanik | |||
| 1 |  |
Gehäuse Primerpumpe (531008664) Primerpumpe | ||
| 1 | Filtersieb Vergaserpumpe (531008665) | |||
| 1 |
Einlass-Nadelventil Vergaser (531008666) Vergaser | |||
| 1 |
Feder Nadelventil (531008667) Nadelventil | |||
| 1 | Schraube Regelhebel (531008668) Regelhebel | |||
| 1 |
Welle Regelhebel (531008669) Regelhebel | |||
| 1 |
Regelhebel Nadelventil (531008670) Hebel. | |||
| 1 | Sicherungsring Vergaseranlenkung (531008671) Sicherungsring. | |||
| 1 | O-Ring Hauptdüse (531008672) O-Ring. | |||
| 1 |
Deckel Primerpumpe (531008673) Air-Purge-System | |||
| 1 | Schwenkstift Gaszug (531008674) schwenkbar, Gaszug | |||
| 2 | Schraube Drosselklappendeckel (531008675) Drosselklappendeckel | |||
| 4 | Schraube Pumpengehäuse (531008676) Pumpengehäuse, 4-fach verbaut | |||
| 1 |  |
Feder Vergaserpumpe (531008677) Vergaserpumpe | ||
| 1 | Scheibe Gaszug-Schwenkstift (531008678) Gaszug-Schwenkstift | |||
| 1 |  |
Primerbalg (531008679) Glühlampe. | ||
| 1 | | Vergaser Walbro WYB-6B (531008681) | ||
| 1 | |
O-Ring 14.8x2.4 Vergaser (531008686) 14.8x2.4, Vergaser | ||
| 1 | Hauptdüse #32 (531008688) #32, Standard | |||
| 1 | Hauptdüse #33 (531008689) #32, Standard | |||
| 1 |
Hauptdüse #34 (531008690) #32, Standard | |||
| 1 |
Hauptdüse #35 (531008691) #32, Standard |

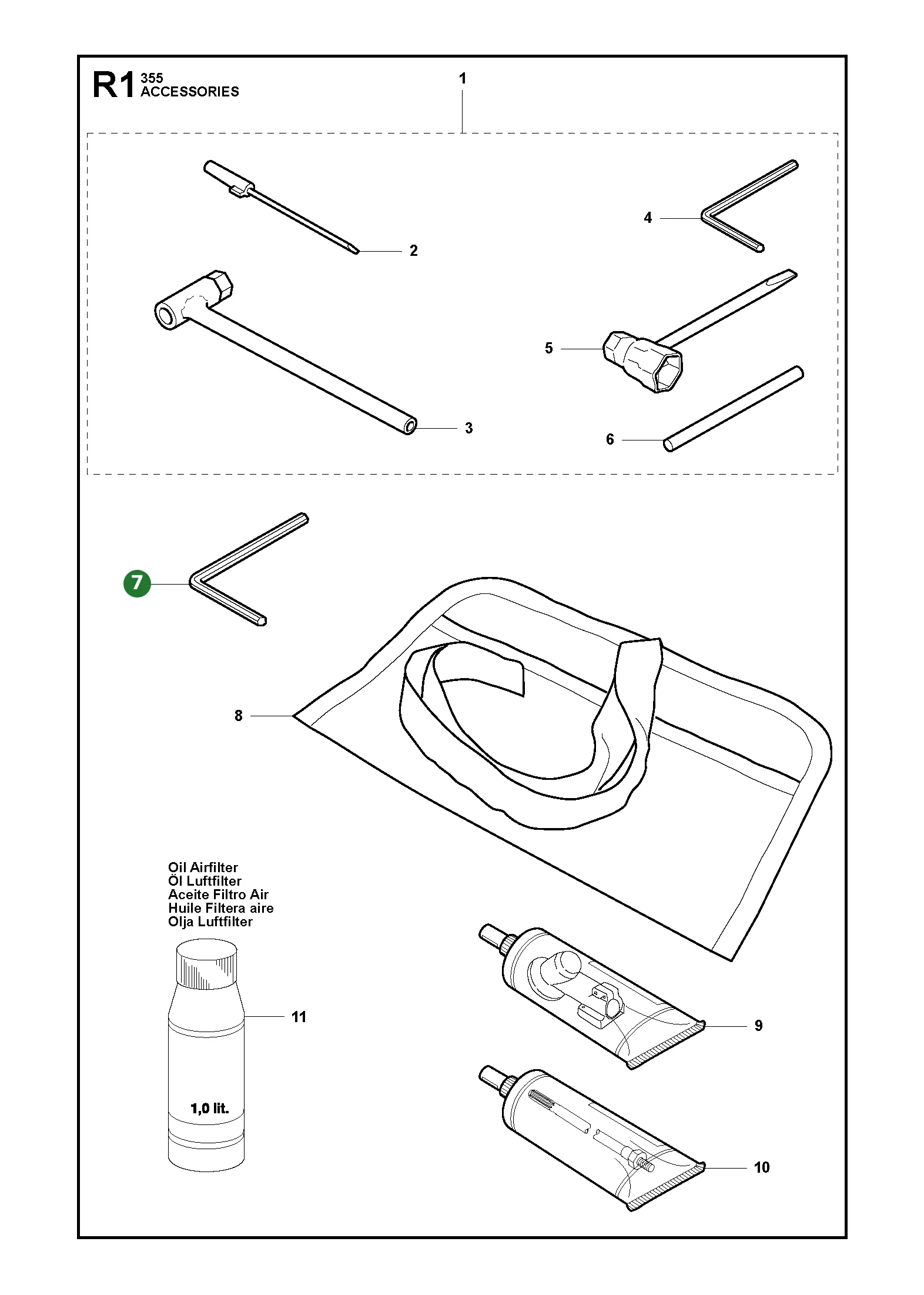

| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
L-Schlüssel 5mm (503558605) L-förmiger Schraubenschlüssel. | |||
| 1 | Fett Getriebe Tube (503989601) Getriebegehäuse | |||
| 1 | Fett UL21 (531007512) UL21, #531007512 | |||
| 1 | Fett UL22 (531007513) UL22 | |||
| 1 |
Mehrzweckfett Multi Advanced 400g (588814801) Shell Gardus, 400g | |||
| 1 |  |
Motoren- und Getriebeöl SAE 10W-40 0.08L (531009271) SAE 10W-40, 0.08L, WP | ||
| 1 | Zubehörbeutel (537301417) Zubehörbeutel. | |||
| 1 |  |
Kombischlüssel (537362102) Ausführung 90, mit Quergriff |
