| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Drehknopf Griffbefestigung (502204001) Griffbefestigung, #848L5E34G0 | ||
| 1 |  |
Sechskantschraube M5x20 (502206503) M5x20, ISO 4014, 8.8, DS, EHHM | ||
| 2 |  |
Schraube M5x25 (503200325) M5x25, 12.9, TBO, Schraubensicherung | ||
| 2 |  |
Schraube MT5x50 (503217550) MT5x50, 10.9, TBO, IHSCFT | ||
| 1 |  |
Schraube PL5x16 mit Scheibe (503217716) PL5x16, 10.9, mit Scheibe, IHSCT, TBO | ||
| 2 |  |
Vierkantmutter M5 (503226504) M5, Klasse 12, TBO | ||
| 1 |  |
Vergaser (503283113) C1Q-EL14A | ||
| 1 |  | Dichtung Vergaser (503497101) | ||
| 1 |  |
Isolier-Zwischenwand (503910901) isolierend, zwischen Vergaser und Motor | ||
| 1 |  |
Ansaugrohr (503942601) Ansaugrohr für den Ansaugbereich. | ||
| 1 |  |
Chokehebel (503962501) Chokehebel zur Betätigung des Chokes. | ||
| 1 |
Halter Primerblase (537057801) Primerblase, Kraftstofftank | |||
| 1 |  |
Filterdeckel Luftfilter (537066302) Luftfilter | ||
| 1 |  |
Luftfiltereinsatz Schaumstoff vorgeölt (537143101) Schaumstoff, vorgeölt | ||
| 1 |  |
V-Ring-Dichtung Typ A 16 Ansaugrohr (740681121) Typ A 16, Nitrilkautschuk, Ansaugrohr |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Kraftstofffilter (503443201) Blasgerät | ||
| 1 |  |
Kraftstoffschlauch Spiralform 230mm (581756205) Spiralform, L=230mm | ||
| 2 |  |
Gummitülle Kraftstoffleitung (503735801) Bypass-Hebel, BR.SLANG | ||
| 4 |  |
Aufhängungselement (503911001) Kraftstofftank | ||
| 1 |  |
Tankdeckel mit Halteband (590324802) Tankdeckel für den Kraftstofftank. | ||
| 1 |  |
Primerblase (503936601) Kraftstoffvorförderung | ||
| 1 |  |
Kraftstoffschlauch 102mm (537042401) L=102mm | ||
| 1 |
Schlauchschelle (537051101) Schlauchschelle. | |||
| 1 |  | Kraftstofftank (537068602) |

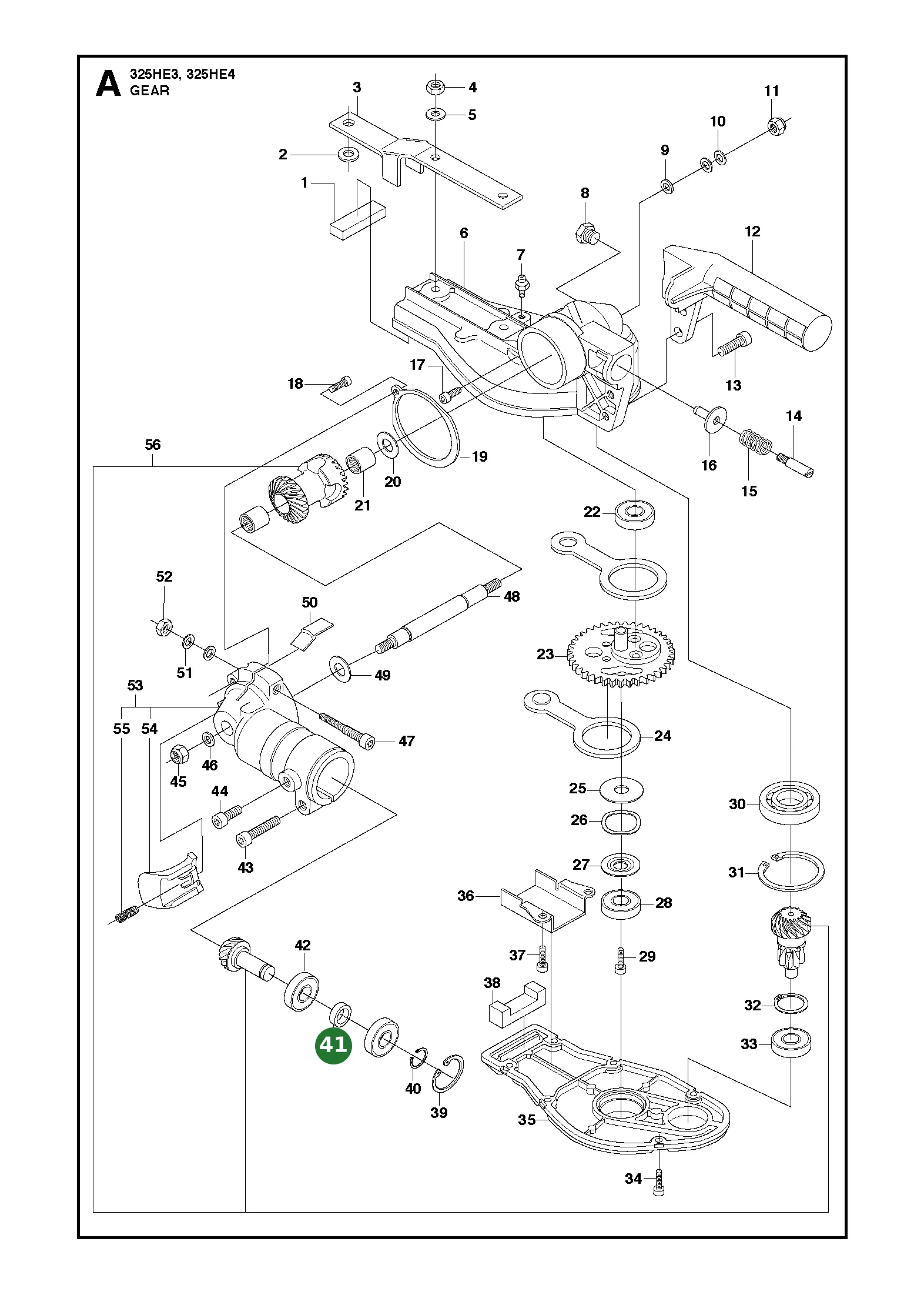

| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 | Schnorr-Sicherungsscheibe 6.4x10x0.8mm (503233002) Schnorr, 6.4x10x0.8mm | |||
| 1 |  |
Tellerfeder 9.2x18 (503233102) Tellerform, 9.2x18 | ||
| 6 |  |
Schraube (531004957) Schraube. | ||
| 1 | Winkelbegrenzer -45° bis +85° (537121901) -45° bis +85° | |||
| 1 |
Welle Nockenmechanismus (537122101) Nockenmechanismus | |||
| 1 |  |
Pleuelstange (537122201) Verbindungsstange | ||
| 1 |  |
Scheibe Nockenstangenführung (537122301) Nockenstangenführung | ||
| 1 |  |
Dichtung Schmierfettbereich (A) (537123001) Schmierfett, A | ||
| 1 |  |
Halter Nockenstange (537123101) Nockenstange | ||
| 1 | Getriebedeckel Winkelgetriebe (B) (537123201) Winkelgetriebe, Ausführung B | |||
| 1 | Kugellager 608DD (537123301) 608DD | |||
| 2 |  |
Sechskantschraube 4x10S (537123401) 4x10S, Sechskantkopf | ||
| 1 |  |
Dichtung Schmierfettbereich (B) (537123901) Schmierfett, B | ||
| 1 |  | Abstandsrohr (537124001) | ||
| 1 | Getriebegehäuse (Ausführung A) (537124201) Ausführung A | |||
| 1 |  |
Kugellager 6901ZZ (537124401) 6901ZZ | ||
| 1 | |
Kugellager 6901ZZ (537124401) 6901ZZ | ||
| 1 |  |
Sicherungsring innen S-12 (537124501) S-12, innen | ||
| 1 |  |
Sicherungsring C24 innen (537124601) C24, innen | ||
| 1 | Kugellager 608Z (537124701) 608Z | |||
| 1 | Sicherungsring innen C-22 (537124801) C-22, innen | |||
| 1 |  |
O-Ring P-41 (537125001) P-41 | ||
| 1 |  |
Sechskantschraube 5x10 (537125101) 5x10, Sechskantkopf | ||
| 1 |  |
Schraube M5 (725533355) M5x25, 12.9, TBO, IHSCM | ||
| 1 |  |
Sechskantschraube 6x12 (537125301) 6x12, Sechskantkopf | ||
| 2 |  |
Scheibe (537125401) Scheibe. | ||
| 1 |  |
Getriebegehäuse Ausführung B (537125501) Ausführung B | ||
| 1 | Kugellager 6000DD (537125601) 6000DD | |||
| 1 |  |
Sicherungsring innen C-26 (537125701) C-26, innen | ||
| 1 |  |
E-Sicherungsring E-6 (537125801) E-6 | ||
| 1 | Getriebedeckel Winkelgetriebe (A) (537125901) Winkelgetriebe, Ausführung A | |||
| 2 |  |
Sechskantschraube 4x8 (537126001) 4x8, Sechskantkopf | ||
| 2 | Spezialscheibe 6 (537126101) Spezial, Größe 6 | |||
| 2 | Sechskantschraube 6x15 (537126201) 6x15, Sechskantkopf | |||
| 1 | Stufenrad A Messerantrieb (537126301) Messerantrieb | |||
| 1 |  |
Schraube (725536855) M6x16, 12.9, TBO, IHSCM | ||
| 1 | Sechskantmutter Größe 6 (537126501) Sechskant, 6 | |||
| 1 | Grundplatte (537126601) | |||
| 1 |
Flügelknopf M6 (537130401) Flügelform, M6 | |||
| 1 | Dichtung Schmierfettbereich (B2) (537154601) Schmierfett, B2 | |||
| 1 |  | Winkelbegrenzer (537173101) | ||
| 1 | Getriebegehäuse (Ausführung A) (537173301) Ausführung A | |||
| 1 |  |
Knopf Winkelverstellung Schneidkopf (537179801) Winkelverstellung | ||
| 1 | Abstandsscheibe (537179901) | |||
| 1 | Scheibe Fettdichtung (537184801) Fettdichtung | |||
| 1 |  |
Schraube M5x10 (725532555) M5x10, 12.9, TBO, IHSCM | ||
| 1 | Schlossschraube M6x20 (727637001) M6x20, 4.6, verzinkt, RSQM | |||
| 1 |  |
Schmiernippel M6 (738881001) M6, Stahl, verzinkt |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Schraube Festigkeitsklasse 12.9 (503216618) MT4x18, 12.9, IHSCT, DS | ||
| 2 |  |
Schraube MT5x25 (503216825) MT5x25, 10.9, DS, IHSCFT | ||
| 2 |  |
Schraube MT4x16 T27 (586444901) MT4x16, T27, 12.9, ITXSCT, TBO | ||
| 1 |  |
Schraube MT5x20 (503217520) MT5x20, 12.9, IHSCFT, TBO | ||
| 1 | |
Schraube PL5x16 mit Scheibe (503217716) PL5x16, 10.9, mit Scheibe, IHSCT, TBO | ||
| 1 |  |
Klemmhülse mehrteilig (537309601) Klemmhülse zur Aufnahme und Fixierung. | ||
| 1 | |
Klemmhülse mehrteilig (537309601) mehrteilig, Klemmfunktion | ||
| 1 |  |
Kupplungsdeckel (537041209) r-del | ||
| 1 |  |
Einsatz Kurbelgehäuse (537066801) Einsatzteil für das Kurbelgehäuse. | ||
| 1 |  |
Dichtung Kurbelgehäuse groß (537066901) Kurbelgehäuse | ||
| 1 |
Feder Seilhalter (537073601) Seilhalter, Kupplungsdeckel | |||
| 1 | Kurbelgehäuse (537085201) RES-DEL | |||
| 1 |  |
Dichtung Kurbelgehäuse klein (537088501) Kurbelgehäuse | ||
| 1 | Kupplungstrommel (537088601) Kupplungstrommel als Baugruppe. |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Zündkerzenstecker mit Kontaktfeder (501485402) mit Kontaktfeder | ||
| 2 |  |
Schraube M6x20 (503214801) M6x20, 10.9, TBO, IHCSFM | ||
| 2 | |
Schraube MT4x16 T27 (586444901) MT4x16, T27, 12.9, ITXSCT, TBO | ||
| 1 |  |
Zündkerze RCJ6Y (503235109) M14x1.25, RCJ6Y | ||
| 1 |  | Schwungrad (537249602) | ||
| 2 |
Schraube Kupplung (537000001) Kupplung | |||
| 1 |  | Kupplungsnabe (537242501) | ||
| 1 |  |
Kupplung mit Befestigungsschrauben (544083201) inkl. Schrauben | ||
| 1 |
Abdeckkappe Gehäuse (537064403) Abdeckkappe | |||
| 1 |  |
Sicherungsblech Kappe (537091701) Kappe | ||
| 1 |  |
Zündmodul (537418801) MB-51, OPS | ||
| 1 |
Flansch-Sechskantmutter M6 (731711651) M6, ISO 4161, 10, verzinkt |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Nadellager Kolbenbolzen (503712201) Kolbenbolzen | ||
| 1 |  | Lagerhalter Kurbelwelle (503940203) | ||
| 1 | Kurbelwelle mit Pleuelstange (503852474) inkl. Pleuelstange | |||
| 1 | | Lagerhalter Kurbelwelle (503940203) | ||
| 1 |  |
Schale Kurbelwelle (503940501) Seilzugstarter | ||
| 1 |  | Kugellager (738210110) |

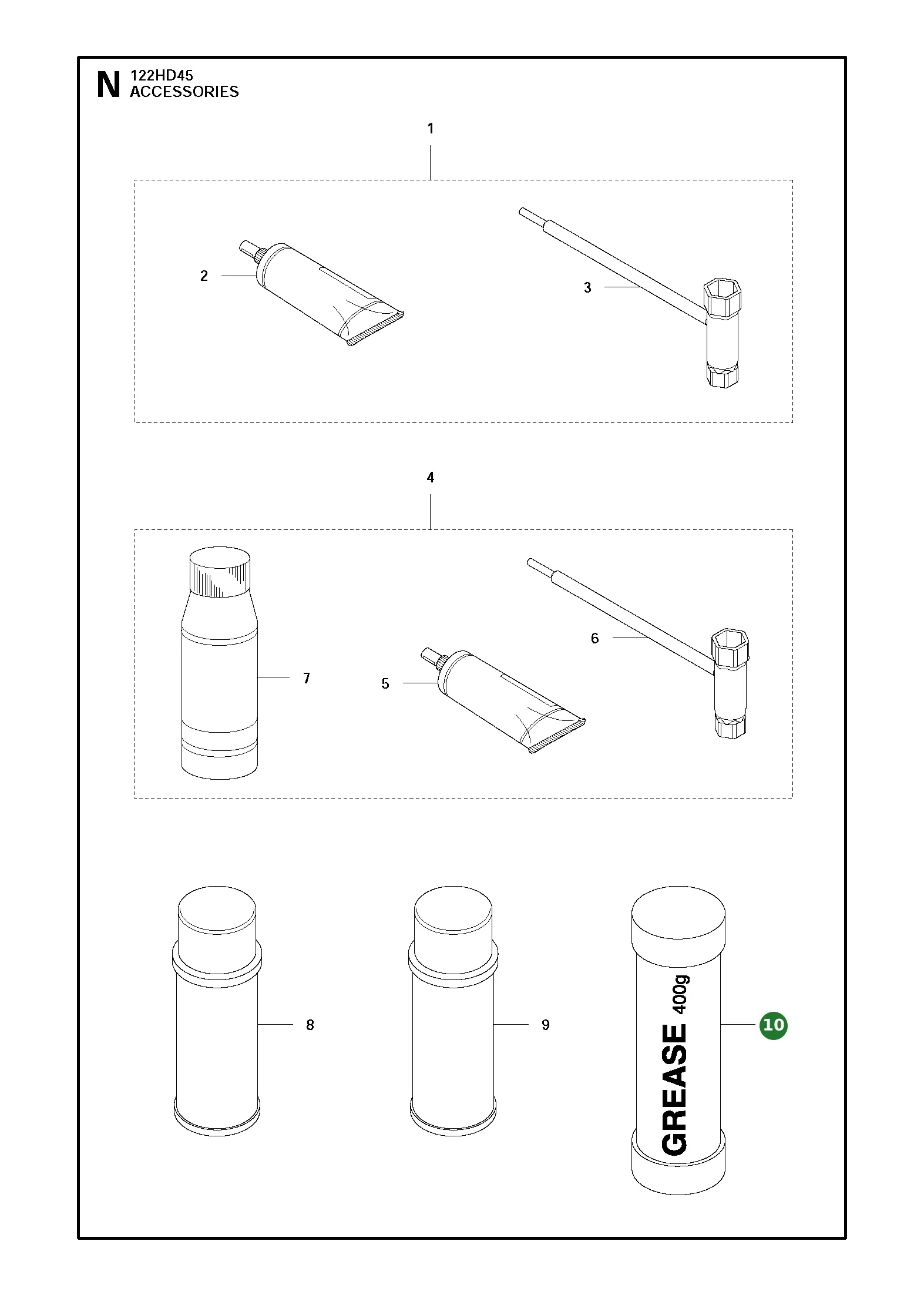

| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Kombischlüssel (501691701) für Motorsägen | ||
| 1 |  |
L-Schlüssel 4mm 125x80mm (502215801) 4mm, 125x80mm | ||
| 1 |  |
Tragegurt diagonal / einfach (537216201) diagonal, einfach, mit Haken | ||
| 1 | Schulterriemen (503741602) Schulterriemen | |||
| 1 | Fett Getriebe Tube (503989601) Getriebegehäuse | |||
| 1 | Fett UL21 (531007512) UL21, #531007512 | |||
| 1 | Fett UL22 (531007513) UL22 | |||
| 1 | Zubehörbeutel (537040711) Zubehörbeutel. | |||
| 1 | Zubehörbeutel (537040713) Zubehörbeutel. |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 4 |  |
Schraube M5x35 (725533755) M5x35, 12.9, TBO, IHSCM | ||
| 3 |  |
Schraube M5x56 (503202956) M5x56, A2-80, IHSCFM | ||
| 2 |  |
Kolbenring (503289043) G2 | ||
| 1 | |
Nadellager Kolbenbolzen (503712201) Kolbenbolzen | ||
| 1 |  |
Dichtung Schalldämpfer (537014101) Schalldämpfer | ||
| 1 |  |
Schalldämpfer (537221703) R-del | ||
| 1 |  |
Funkenfangsieb Schalldämpfer (537070701) Schalldämpfer | ||
| 1 |  |
Kolben-Baugruppe (537405902) Baugruppe | ||
| 1 |  |
Zylinder Ø34mm (537085103) Zylinder, RES-DEL | ||
| 1 |  |
Schraube M4x8 Funkenfänger (724128759) M4x8, CP, CRPANM | ||
| 2 |  |
Sicherungsring Kolbenbolzen (737440800) Sicherungsring. |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 5 | |
Schraube Festigkeitsklasse 12.9 (503216618) MT4x18, 12.9, IHSCT, DS | ||
| 1 |  |
Stoppschalter (503718201) Stoppfunktion | ||
| 1 |  |
Gashebel außen (503877903) Gashebel zur Motorregelung. | ||
| 1 |  |
Gashebelsperre (503878001) Sperre für den Gashebel. | ||
| 1 |  | Kurzschlusskabel (503878501) | ||
| 1 |  |
Gashebel innen (503918101) Gashebel zur Drehzahlbetätigung. | ||
| 1 |  |
Schraube MT5x14.3 äußere Abdeckung (503961301) MT5x14.3, 12.9, äußere Abdeckung, (DS) | ||
| 1 |  |
Vibrationsdämpfer (503961401) Vibration | ||
| 1 |  |
Griffhälfte rechts (503995502) rechts | ||
| 1 |  |
Griffhälfte links (503995602) links | ||
| 1 |  |
Rückholfeder Gashebel (537011301) Gashebel | ||
| 1 |  |
Gaszug (544171701) Gas | ||
| 1 |  |
O-Ring Abdeckung 8.1x1.6mm (740420600) BS 4518, 8.1x1.6mm, Nitrilkautschuk |

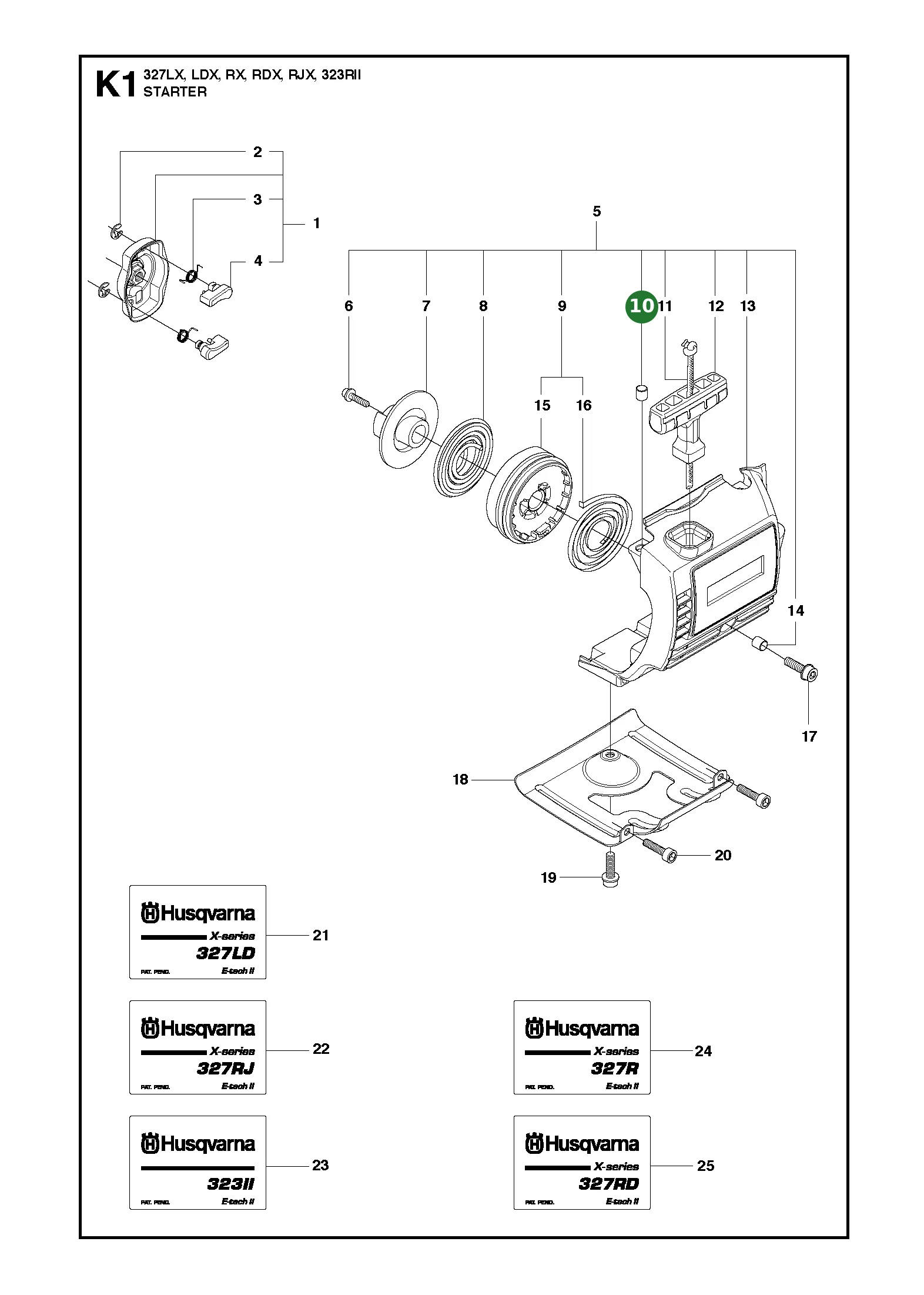

| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 3 | |
Schraube Festigkeitsklasse 12.9 (503216618) MT4x18, 12.9, IHSCT, DS | ||
| 1 | |
Schraube MT5x20 (503217520) MT5x20, 12.9, IHSCFT, TBO | ||
| 1 | |
Schraube PL5x16 mit Scheibe (503217716) PL5x16, 10.9, mit Scheibe, IHSCT, TBO | ||
| 1 |  |
Seilzugstarter (503852807) Seilzugstarter als vollständige Startereinheit. | ||
| 1 |
Startergehäuse mit unverlierbaren Schrauben (503858703) Seilzugstarter | |||
| 1 |  |
Starterseil (503858901) Starterseil für den Seilzugstarter. | ||
| 1 |  |
Brücke Starterklinken (503873305) Seilzugstarter | ||
| 1 |  |
Starterklinke (503873502) Seilzugstarter | ||
| 1 |  | Feder Starterklinke (503873601) | ||
| 1 |  |
Seilrolle Seilzugstarter (503964901) Seilzugstarter | ||
| 1 |  |
Startergriff (537008401) Seilzugstarter | ||
| 1 |  |
Schutzblech Seilzugstarter (537034101) Schutzblech. | ||
| 1 | Aufkleber Startereinrichtung (537172214) Startereinrichtung | |||
| 1 | Aufkleber Startereinrichtung (537172215) Startereinrichtung | |||
| 1 | Aufkleber Startereinrichtung (537172216) Startereinrichtung | |||
| 1 |
Flansch-Sechskantmutter M6 (731711651) M6, ISO 4161, 10, verzinkt | |||
| 1 |  |
Sicherungsring 4x0.7 (735310820) 4x0.7, Stahl, PP |

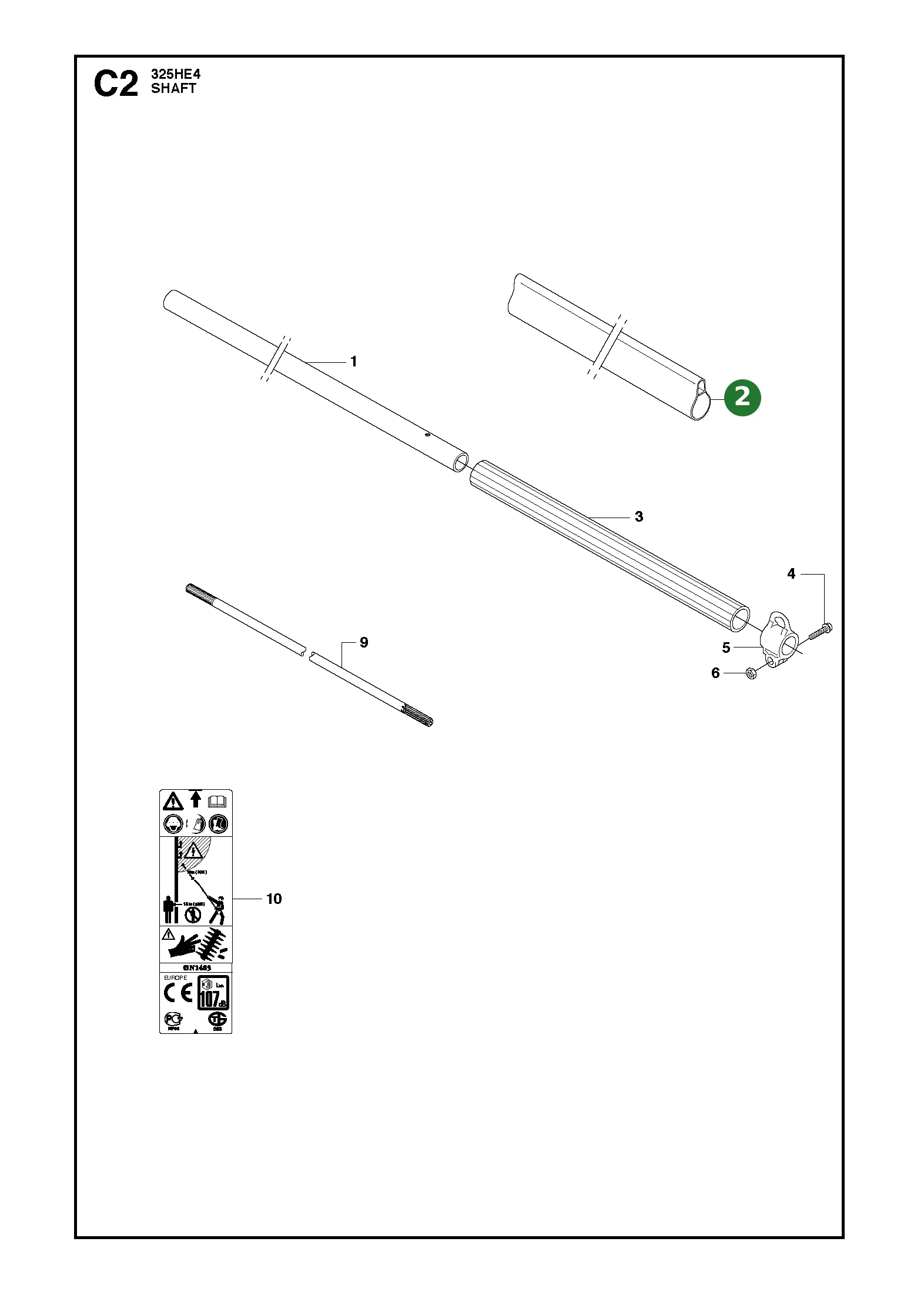

| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Schraube M5x16 Tragegurthaken (503200716) M5x16, 12.9, DS, IHSCFM | ||
| 1 |  | Antriebswelle Schaftrohr (503864501) | ||
| 1 |  | Schaftrohr Antriebswelle 1483x24mm (503888801) | ||
| 1 |  |
Haken Tragegurt (503941001) Tragegurt, Schaftrohr | ||
| 1 | Warnaufkleber Handschutz (587113702) | |||
| 1 |
Griff zylindrisch (französische Ausführung) (537085501) zylindrisch | |||
| 1 | Kupplungstrommel (537088601) Kupplungstrommel als Baugruppe. | |||
| 1 |  |
Sechskantmutter M5 (731231401) M5, ISO 4032, 8, verzinkt |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 | |
Schraube MT4x16 T27 (586444901) MT4x16, T27, 12.9, ITXSCT, TBO | ||
| 3 | |
Schraube MT5x20 (503217520) MT5x20, 12.9, IHSCFT, TBO | ||
| 1 |
Zylinderdeckel (537066101) Abdeckung des Motorzylinders. | |||
| 1 |  | Hitzeschutz (537066501) | ||
| 1 |  |
Armschutz (537066601) Armschutz für die Arbeit mit der Heckenschere. | ||
| 1 | |
Sechskantmutter M5 (731231401) M5, ISO 4032, 8, verzinkt |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 4 | Scheibe (501360205) Scheibe. | |||
| 4 |  | Mutter (501361188) | ||
| 1 |  |
Schraube (501364878) Bolzen. | ||
| 1 |  |
Schraube (501364938) Schraube. | ||
| 1 |  |
Führungsschiene 1/4 Zoll (537122401) 1/4 Zoll | ||
| 1 | Messer Ausführung A (537122501) Ausführung A | |||
| 1 | Messerabdeckung (537123601) Abdeckung für das Messer. | |||
| 3 | |
Schraube (501364878) Schraube. | ||
| 1 |  |
Sechskantschraube 6x25 mit Flansch (537123801) 6x25, Sechskantkopf, Flansch | ||
| 1 |  |
Schutzblech (537124101) Schutzblech. | ||
| 1 |  |
Führungsschiene M6 (537184401) M6 | ||
| 1 |  |
Schraube M6 Messerbefestigung Ausführung A (537184501) M6, Messerbefestigung A | ||
| 3 |  |
Schraube M6 Messerbefestigung Ausführung B (537184601) M6, Messerbefestigung B | ||
| 4 |  |
Mutter M6 Messerbefestigung (537184701) M6, Messerbefestigung |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Vierkantmutter M6 (502197101) M6, 8, MnPP/ZnPP | ||
| 1 |  |
Schraube MT5x16 (503216816) MT5x16, 10.9, IHSCT, DS | ||
| 1 |  |
D-Griff grau mit Griffstück (503871908) grau, mit Griffstück | ||
| 1 |  |
Abstandshalter D-Griff (503940301) D-Griff | ||
| 1 |  |
Schaftrohr unten Ø24mm 850mm (537082701) unten | ||
| 1 | Warnaufkleber Handschutz (587113702) | |||
| 1 | Kupplungstrommel (537088601) Kupplungstrommel als Baugruppe. | |||
| 1 |
Antriebswelle kurz (537091001) kurz | |||
| 1 |
Rohr kurz (537091101) kurz | |||
| 1 |
Antriebswelle Mitte (537091201) mittig | |||
| 1 |  |
Handschutz (537095205) Griffbereich | ||
| 1 |  |
Sechskantschraube M6x40/18 (725237851) M6x40/18, ISO 4014, 8.8, verzinkt, EHHM | ||
| 1 |  |
Unterlegscheibe 6.4x12x1.6mm (734115201) ISO 7089, 6.4x12x1.6mm, 200HV, verzinkt |
