Husqvarna 520iHT4 | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell 520iHT4 von Husqvarna. Weitere Informationen findest Du in den zugehörigen Dokumenten und Anleitungen.

Ersatzteilkatalog für 520iHT4

Nr.	Anzahl im Gerät		Artikel
	1		Messerbalken (582192902)
	7		Sechskantmutter M5 (731231401)
	1		Schiene Messerbalken 55cm (579693801)
	1		Verschleißplatte Messerbalken 55cm (579693701)
	1		Messer 55cm (582192601)
	1		Messer 55cm (582192601)
	9		Abstandsscheibe Messerbalken (582192701)
	5		Scheibe 6.4x18x1.5 (503230024)
	5		Flanschschraube M5x16 Innentorx (525755113)
	1		Transportschutz Messerbalken 55cm (579694201)
	3		Sechskant-Flanschmutter M5 mit Sperrverzahnung (503220009)
	1		Schraube M5x25 T27 (525755104)
	2		Flanschschraube M5x25 (525755114)
	1		Schraube M5x40 Torx T27 (525755208)
	1		Dichtung Messerschutz (578372201)
	1		Stütze Messerbalken (580931501)
	1		Schiene Messerbalken unten (579694001)
	1		Halter Messerbalken (582192801)

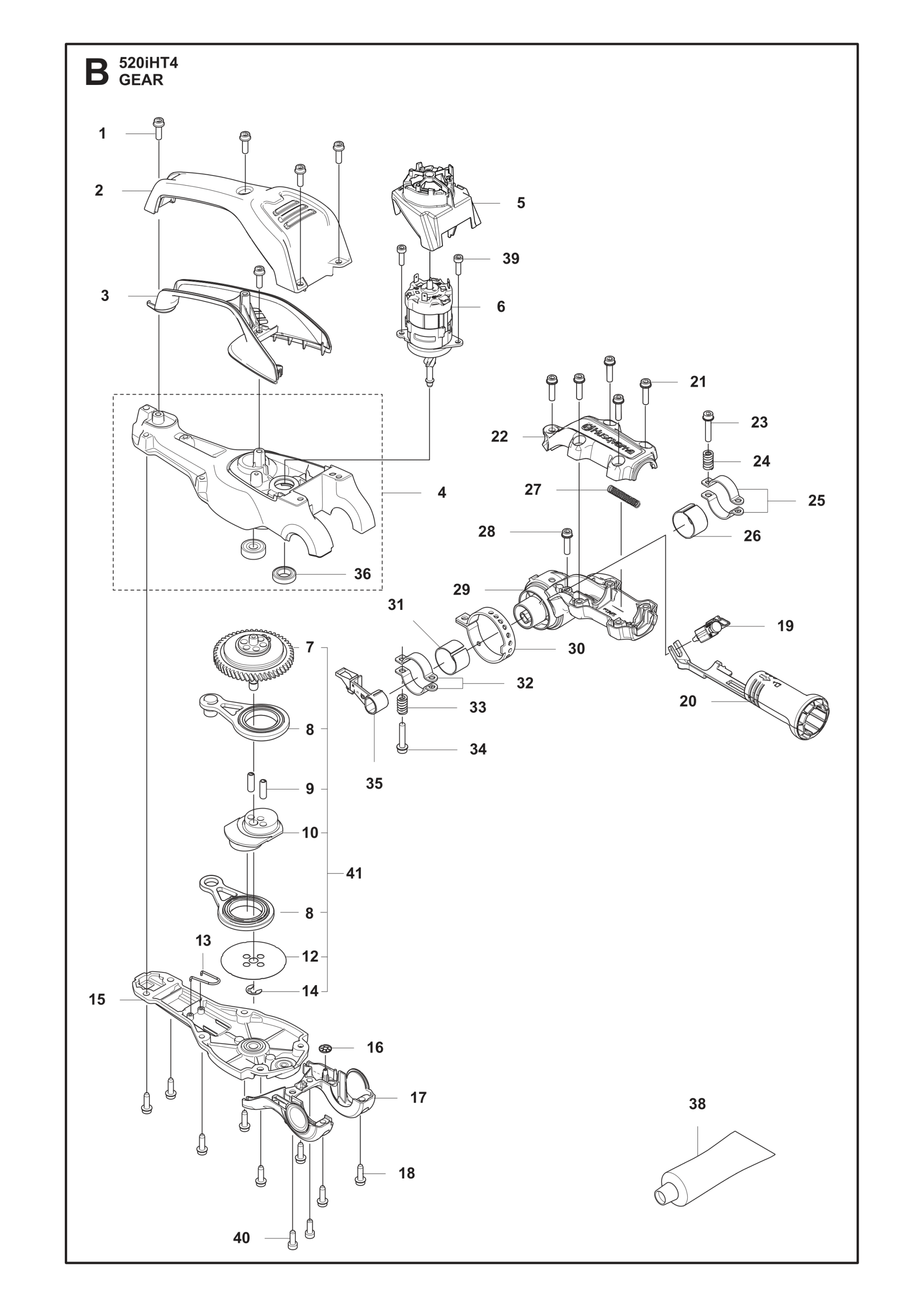

Nr.	Anzahl im Gerät		Artikel
	5		Schraube MT5x16 (503217572)
	1		Motorabdeckung oben (588224802)
	1		Motorabdeckung unten (588224901)
	1		Getriebegehäuse Messerantrieb (588564406)
	1		Luftleitblech Motor (582341402)
	1		Elektromotor Messerantrieb (588225803)
	1		Getriebe Messerantrieb (588223801)
	2		Verbindungsstange Messerantrieb (531127701)
	2		Passstift 6x18 (578002701)
	1		Exzenterscheibe Messergetriebe (501707101)
	1		Verbindungsstange Messerantrieb (531127701)
	1		SCHEIBE (522714601)
	1		Verschleißschutz Getriebegehäuse-Abdeckung (547643601) IPL Update Document, GEAR HOUSING 2024-10
	1		Sicherungsscheibe Messergetriebe (578054901)
	1		Abdeckung Getriebegehäuse mit Verschleißschutz (588570009)
	1		Klemmscheibe Typ P 4 (735583000)
	1		Lagerdeckel Getriebegehäuse (588217901)
	8		Schraube MT5x20 (503216872)
	1		Sicherungsstift Gelenkverstellung (588215901)
	1		Schaltgriff Gelenkverstellung (597352701)
	5		Schraube MT5x20 (503216872)
	1		Deckel Gelenkgehäuse oben (588215401)
	1		Schraube M5x25 (503200325)
	1		Druckfeder Bremsband (588218701)
	1		Bremsband Gelenkverstellung (588474902)
	1		Gleitring Gelenk (588217502)
	1		Druckfeder Gelenkverstellung (582537102)
	5		Schraube MT5x20 (503216872)
	1		Gehäuse Verstellgelenk (588215501)
	1		Indexring Gelenkverstellung (588216302)
	1		Gleitring Gelenk (588217502)
	1		Bremsband Gelenkverstellung (588474902)
	1		Druckfeder Bremsband (588218701)
	1		Schraube M5x25 (503200325)
	1		Hebel Gelenkverstellung (588219201)
	1		Kugellager SKF 61801-2RS (592994601)
	1		Fett Getriebe (503989603)
	2		Schraube M4x12 Torx T27 (574353505)
	2		Schraube MT5x16 T27 (573925801)
	1		Getriebe-Kit Messerantrieb (599888501)

Nr.	Anzahl im Gerät		Artikel
	1		Klemmutter Teleskoprohr (510096101)
	1		Sicherungsring Klemmhülse (522742601)
	1		Klemmhülse oben (597194301)
	5		Schraube M5x20 T27 (525755102)
	6		Sechskantmutter M5 (731231401)
	1		Abstandsscheibe oben Kabelsicherung (586873001)
	1		Rohr Teleskopstange oben (599261101)
	1		Führungshülse Teleskoprohr (587004801)
	1		Rohr Teleskopstange unten (597267701)
	1		Griffrohr Teleskopstange (597267401)
	3		Schraube (545227101)
	1		Hülse untere Rohrklemmung (587730601)
	1		Klemmhülse unten (522597003)
	1		Schutzbuchse Rohrende (597268201)
	1		Teleskopstange (597267201)
	1		Abstandsscheibe unten Kabelsicherung (597798101)
	1		Schnurbefestigung (522920802)

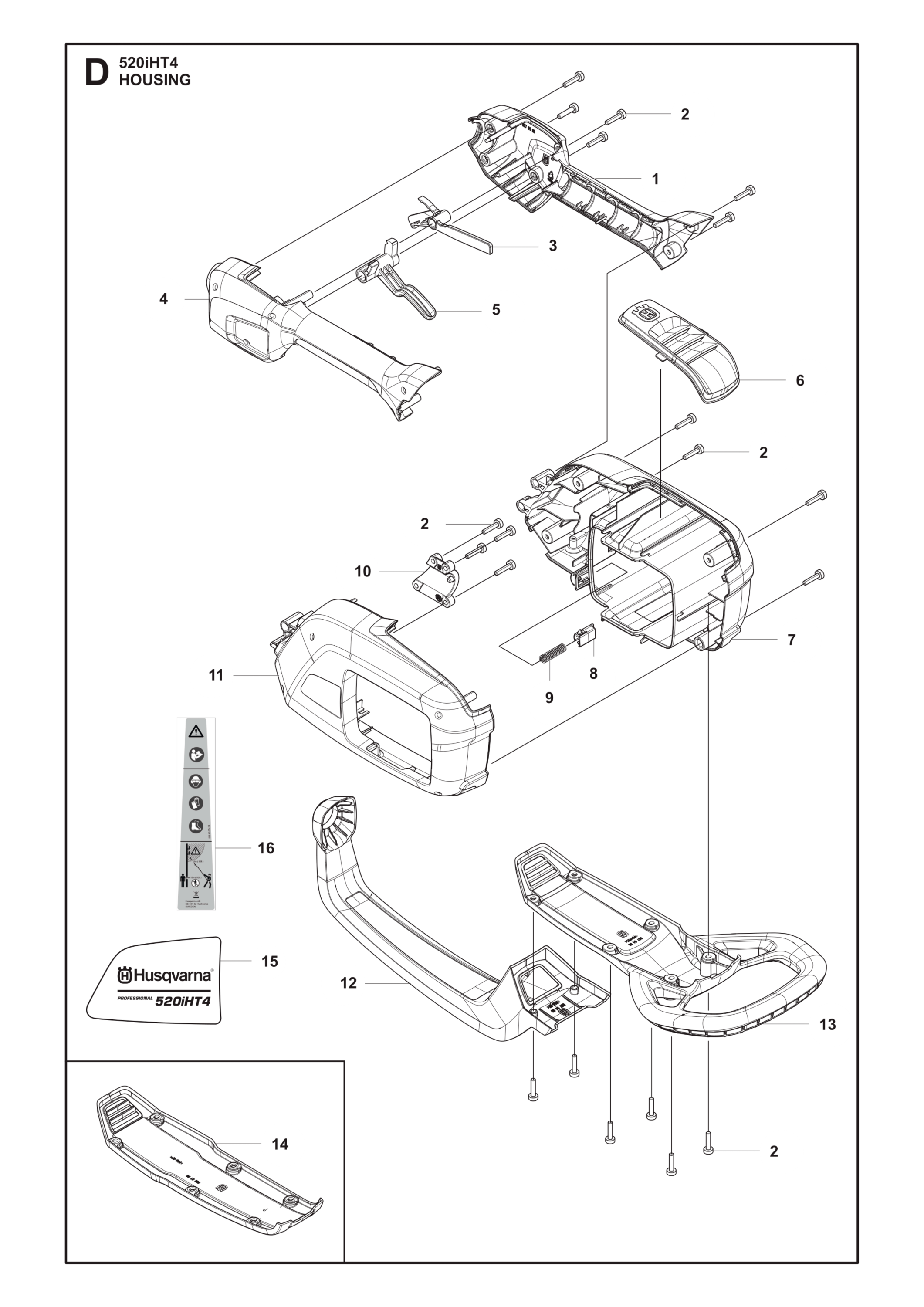

Nr.	Anzahl im Gerät		Artikel
	1		Griffhälfte rechts orange (577013202)
	20		Schraube PW4.2x18 (580292901)
	1		Gashebelsperre grau (589274001)
	1		Griffhälfte links orange (577013101)
	1		Gashebel (589377903)
	1		Abdeckung Luftauslass (577014101)
	1		Gehäusehälfte rechts orange (577013002)
	1		Drucktaste hinten (577996601)
	1		Feder Drucktaste (585480001)
	1		Klemme Gehäuseverbindung (577022201)
	1		Gehäusehälfte links orange (577007603)
	1		Schutzbügel Auslöser (587346001)
	1		Stoßfänger (587345801)
	1		Gleitplatte grau (588919801)
	1		Produktaufkleber (588602809)
	1		Warnaufkleber globale Ausführung (588602514)

Nr.	Anzahl im Gerät		Artikel
	1		Abzugsschalter IPX4 (582050701)
	1		Kabelsatz Hauptverkabelung (589300301)
	4		Schraube PW3.5x13 T10 (525887401)
	1		Steuereinheit Gen 2 (582054101)
	1		Kabelsatz Spiralkabel Teleskopstange (597268101)
	1		Mikroschalter Honeywell V15T16-EZ300 (574316001)
	1		Schalter-Kit Akku-Stabheckenschere (593896601)
	1		Halter Kabelstecker (587327201)
	1		Kontaktstück Steuereinheit (593813001)

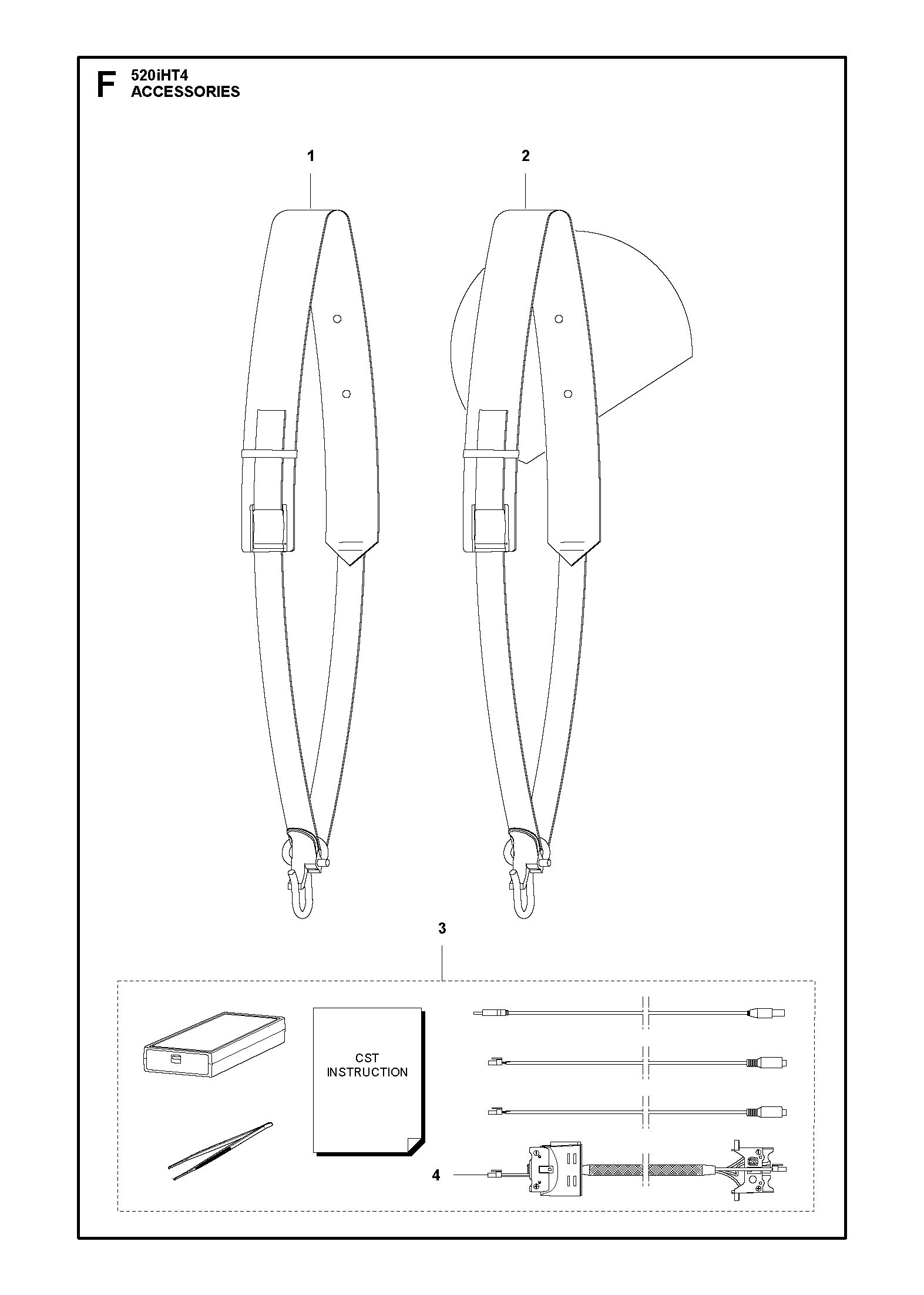

Nr.	Anzahl im Gerät		Artikel
	1		Tragegurt diagonal / einfach (537216201)
	1		Tragegurt diagonal / einfach (US-Ausführung) (537216202)
	1		Diagnosegerät-Kit (583897101)
	1		Kabelsatz Akkugeräte-Service (579621301)

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Messer 55cm (582192601) 55cm

Zubehör

	Artikel beschreibung
	Akku (970607901) Akku 40-B140X.
	Akku (967091901) BLi200, 5Ah, 180Wh
	Akku (970607801) B220X, BLi200X, Bluetooth, ROW
	Akku (970607801) B220X, Bluetooth, ROW
	Akku (970607803) B220X, ROW, ohne Bluetooth
	Akku (970845101) B360X, BLi300, 9Ah, 324Wh
	Akku (579822201) BLi950X, ohne Gurt und Adapter

Dokumente

Für Husqvarna 520iHT4 stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.

Bedienungsanleitungen

Bedienungsanleitung (PDF) für Husqvarna Heckenscheren / Stabheckenscheren 520iHT4 – Inbetriebnahme, Einstellungen, Wartung und Sicherheit.

520iHT4 2025-

Sprachen des Dokuments: DE, BG, CS, DA, EL, EN, ES, ET, FI, FR, HR, HU, IT, JA, KO, LT, LV, NB, NL, PL, PT, RO, RU, SK, SL, SV, TR, UK, ZH

520iHT4 2022-10

Sprachen des Dokuments: DE, FR, NL

520iHT4 2022-10

Sprachen des Dokuments: DE, FR, NL

Wählen Sie die passende Version nach Modelljahr oder Produktnummer; Inhalte können je nach Variante abweichen.

Explosionszeichnungen

Die Explosionszeichnung (PDF) zeigt Positionsnummern, Baugruppen und Artikelnummern und hilft Ihnen, Original‑Ersatzteile für Husqvarna 520iHT4 schnell zu identifizieren.

IPL update 520iHE3 536LiHE3 520iHT4 Gear Housing 2024-10

Sprachen des Dokuments: DE

Notieren Sie bitte die Teilenummer und nutzen Sie unsere Suche, um das Teil zu bestellen. Bitte achten Sie auf das Baujahr Ihres Geräts.
