Husqvarna 522HD60X | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell 522HD60X von Husqvarna. Weitere Informationen findest Du in den zugehörigen Dokumenten und Anleitungen.

Ersatzteilkatalog für 522HD60X

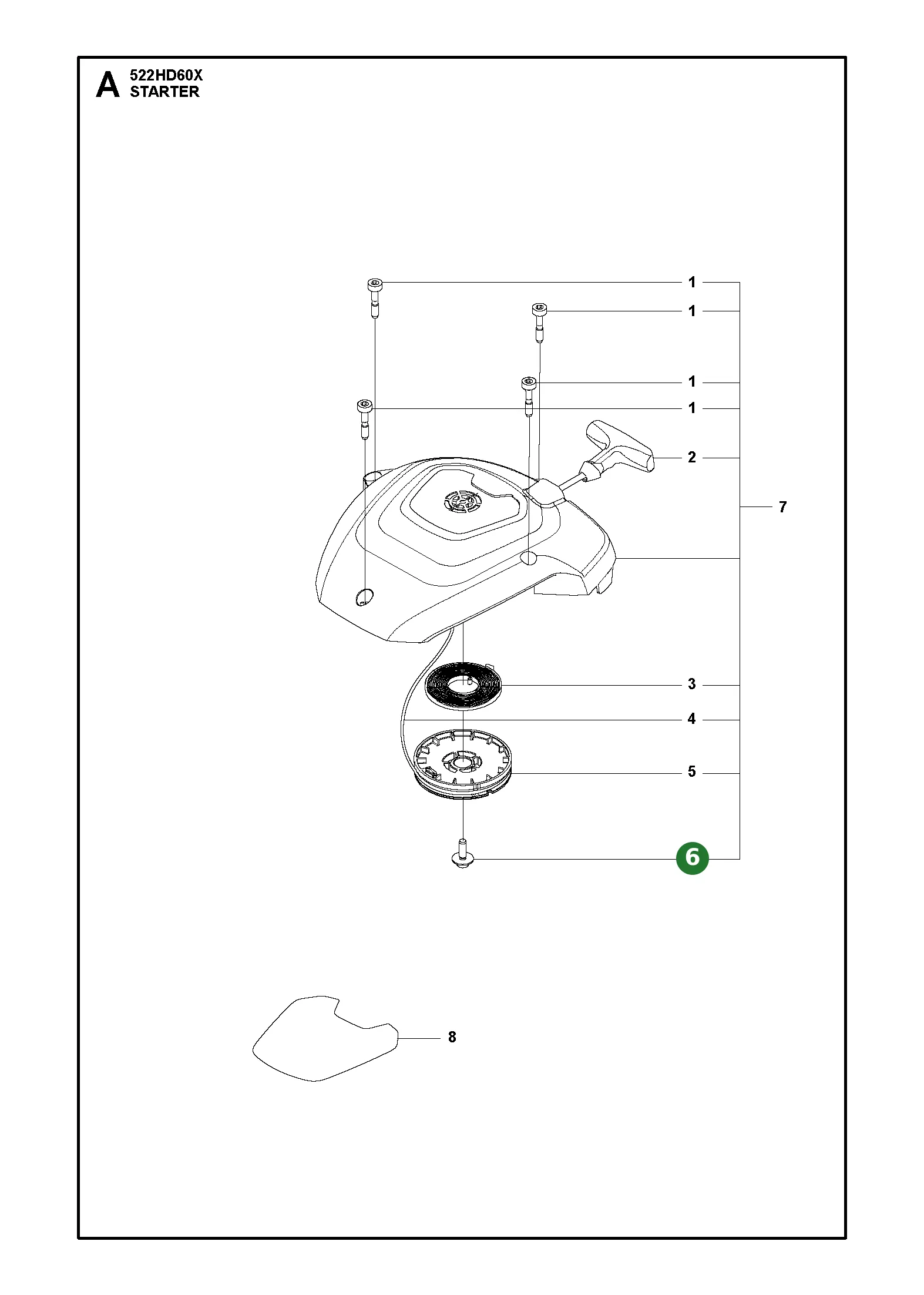

Nr.	Anzahl im Gerät		Artikel
	4		Schraube M5x25 Torx T27 (504088001)
	1		Startergriff (575489501)
	1		Starterfeder (575896401)
	1		Starterseil (574286902)
	1		Seilrolle Seilzugstarter (590049001)
	1		Schraube PL5x16 mit Scheibe Ø15 (577226102)
	1		Seilzugstarter (597028901)
	1		Aufkleber Starter 522HD60X (593888907) 522HD60X

Nr.	Anzahl im Gerät		Artikel
	1		Zylinderdeckel (590049901)
	2		Schraube M5x25 Torx T27 (504088001)
	1		Hitzeschutz Zylinderdeckel (597020601)

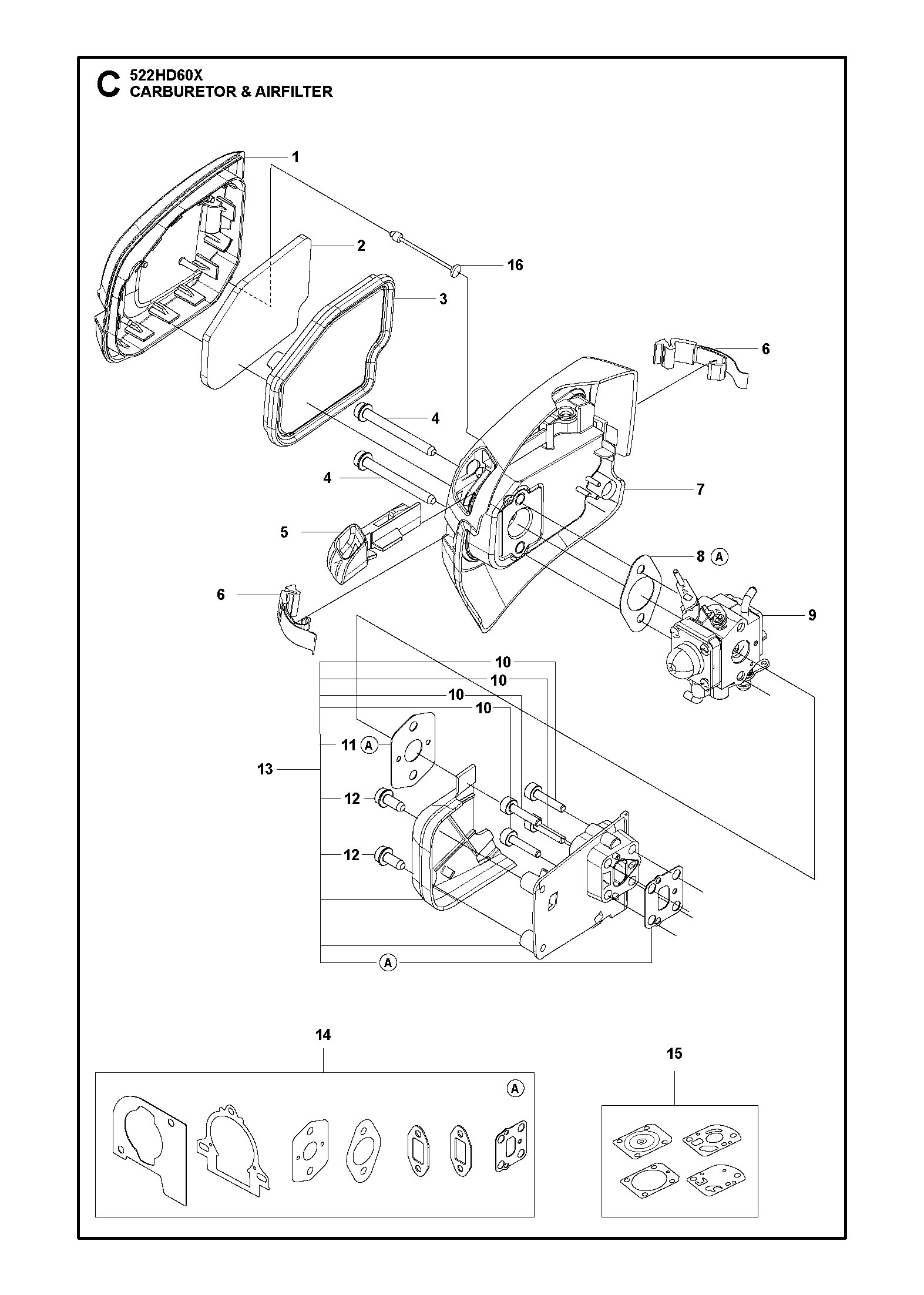

Nr.	Anzahl im Gerät		Artikel
	1		Luftfilterdeckel (590047801)
	1		Luftfiltereinsatz Schaumstoff (590048001)
	1		Luftfiltereinsatz Filz (590040501)
	2		Schraube MT5x50 Torx T27 (573925802)
	1		Chokehebel (590041601)
	2		Schnappverschluss grau (503740102)
	1		Filterhalter Luftfilter und Chokehebel (531130701)
	1		Dichtung Luftfilteranschluss (577882402)
	1		Vergaser (596658301)
	4		Schraube M4x20 Torx T27 (525760904)
	1		Dichtung Vergaser (525548501)
	2		Schraube MT5x12 Torx T27 (573925805)
	1		Zwischenstück Ansaugtrakt (597029001)
	1		Dichtungssatz Ansaugtrakt (597021001)
	1		Membran- und Dichtungssatz Vergaser (588986001) CARBURETTOR
	1		Schnappverschluss Filterhalter (590740101)

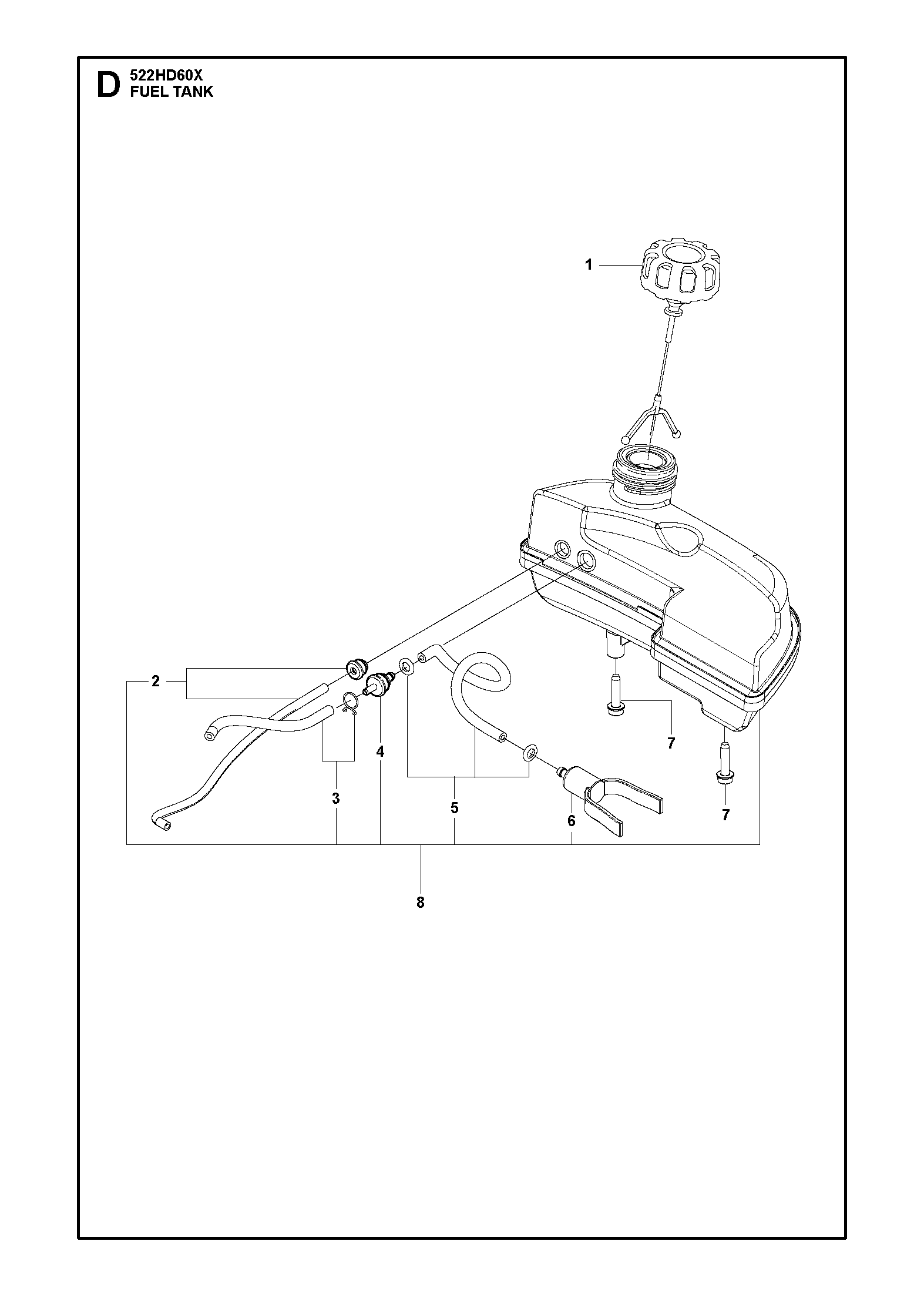

Nr.	Anzahl im Gerät		Artikel
	1		Tankdeckel (590324601)
	1		Schlauchsatz Kraftstofftank (597021201)
	1		Schlauchsatz Kraftstofftank (EU-Ausführung) (597021301)
	1		Schlauchnippel Kraftstoffleitung (578295602)
	1		Schlauchsatz Kraftstofffilter (597021401)
	1		Kraftstofffilter (574603901)
	2		Schraube (521518101)
	1		Kraftstofftank mit Schlauchsätzen und Filter (597021501)

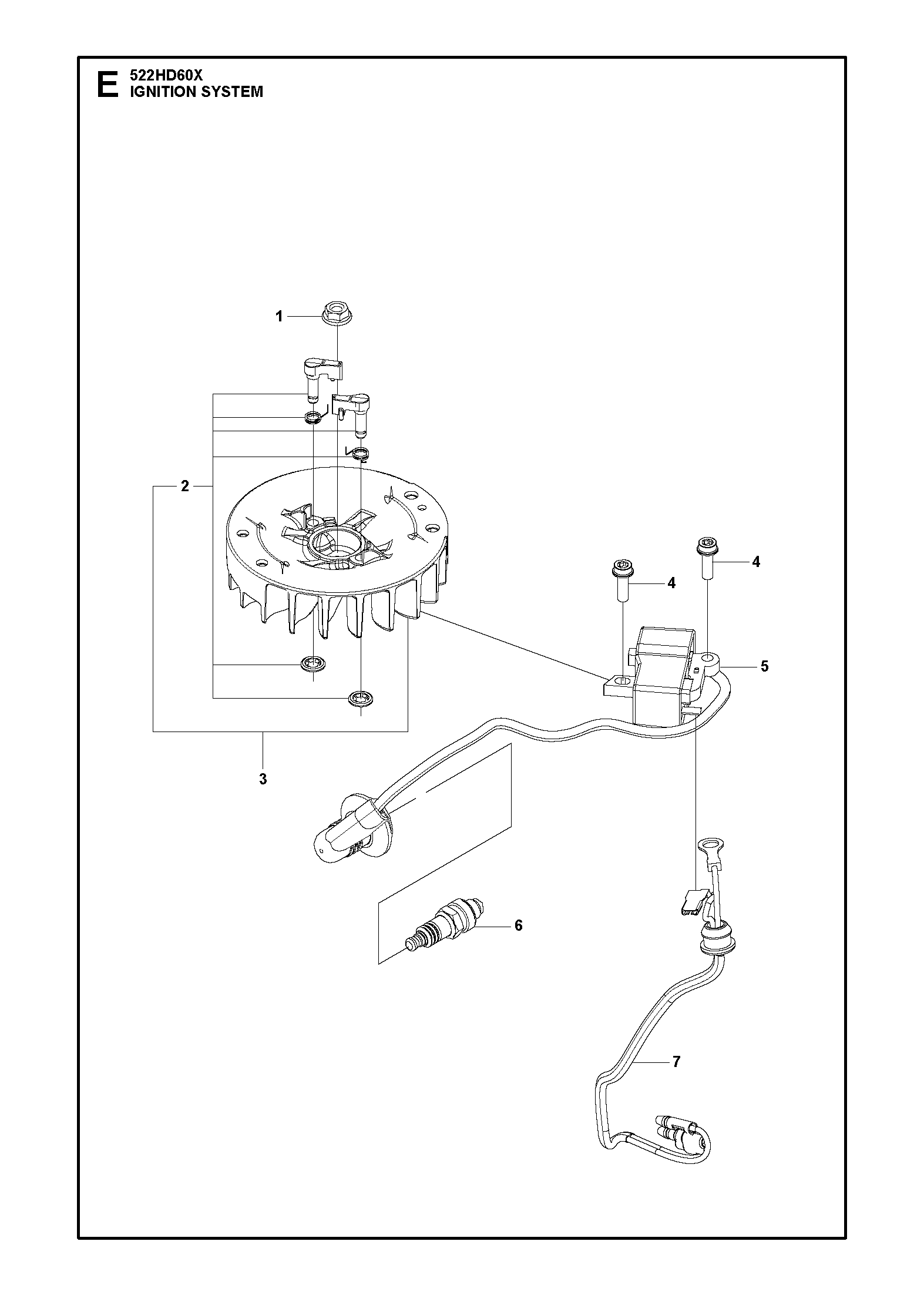

Nr.	Anzahl im Gerät		Artikel
	1		Flansch-Sechskantmutter M6 (731711651)
	1		Schraubensatz Starterklinken (597029301)
	1		Schwungrad Ø106 (525739501)
	2		Schraube M5x16 Torx T27 (525755101)
	1		Zündmodul (585074002)
	1		Zündkerze CMR6A (503235401)
	1		Kurzschlusskabel Zündanlage (574488904)

Nr.	Anzahl im Gerät		Artikel
	2		Flachdichtung Schalldämpfer (522997301)
	1		Schraube M4x8 Torx T27 (504087901)
	1		Funkenfänger Schalldämpfer (525741601)
	2		Schraube M5x16 Torx T27 (525755101)
	1		Schalldämpfer mit Hitzeschutz (593876405)
	1		Dichtungssatz Ansaugtrakt (597021001)

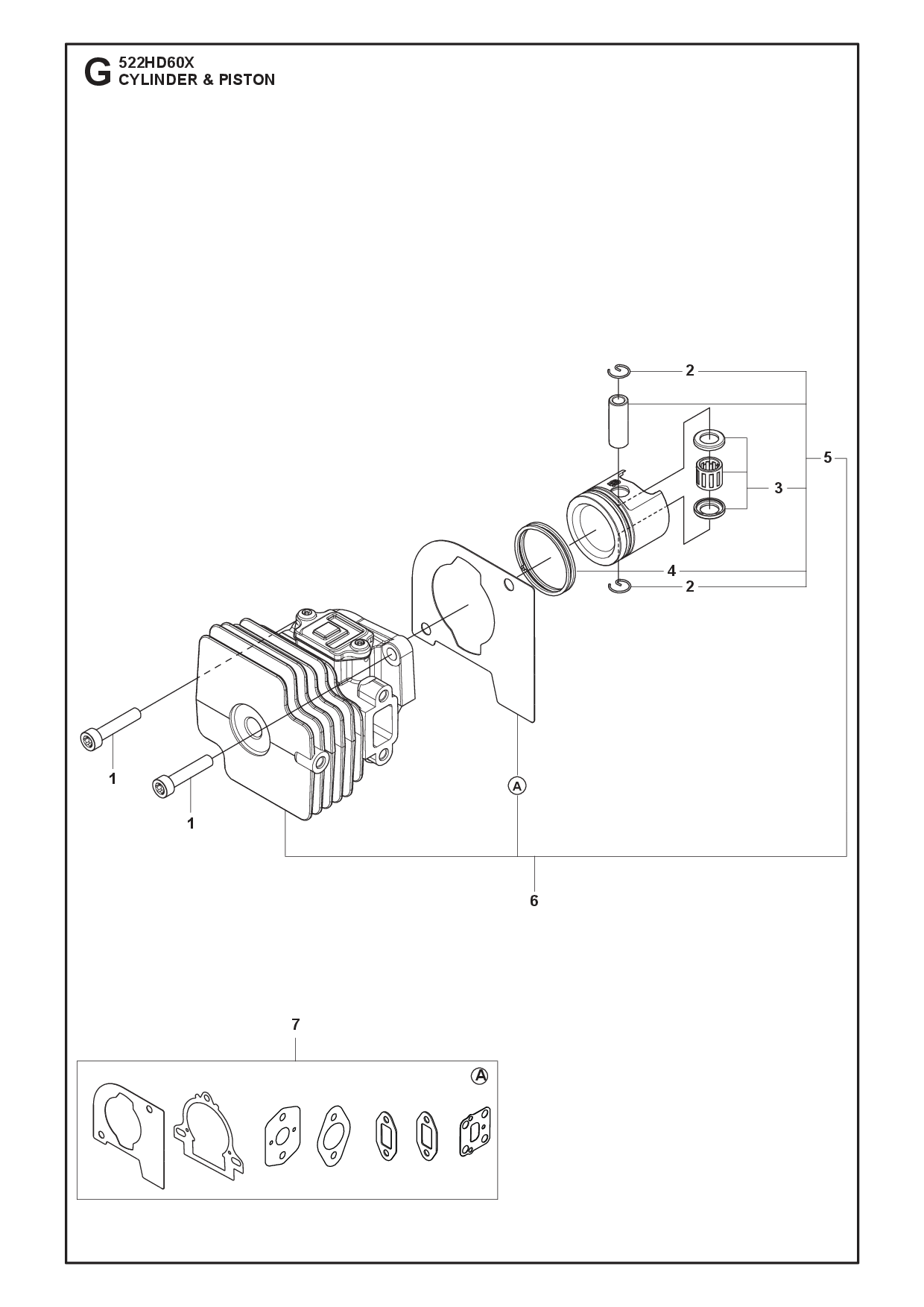

Nr.	Anzahl im Gerät		Artikel
	2		Schraube M5x25 Torx T27 (525825001)
	2		Sicherungsring Kolbenbolzen (737440800)
	1		Lagersatz Kolbenbolzen (597292201)
	2		Kolbenring Ø32mm (537536501)
	1		Kolben-Baugruppe Ø32mm (537536702)
	1		Zylinder mit Kolben (546057601)
	1		Dichtungssatz Ansaugtrakt (597021001)

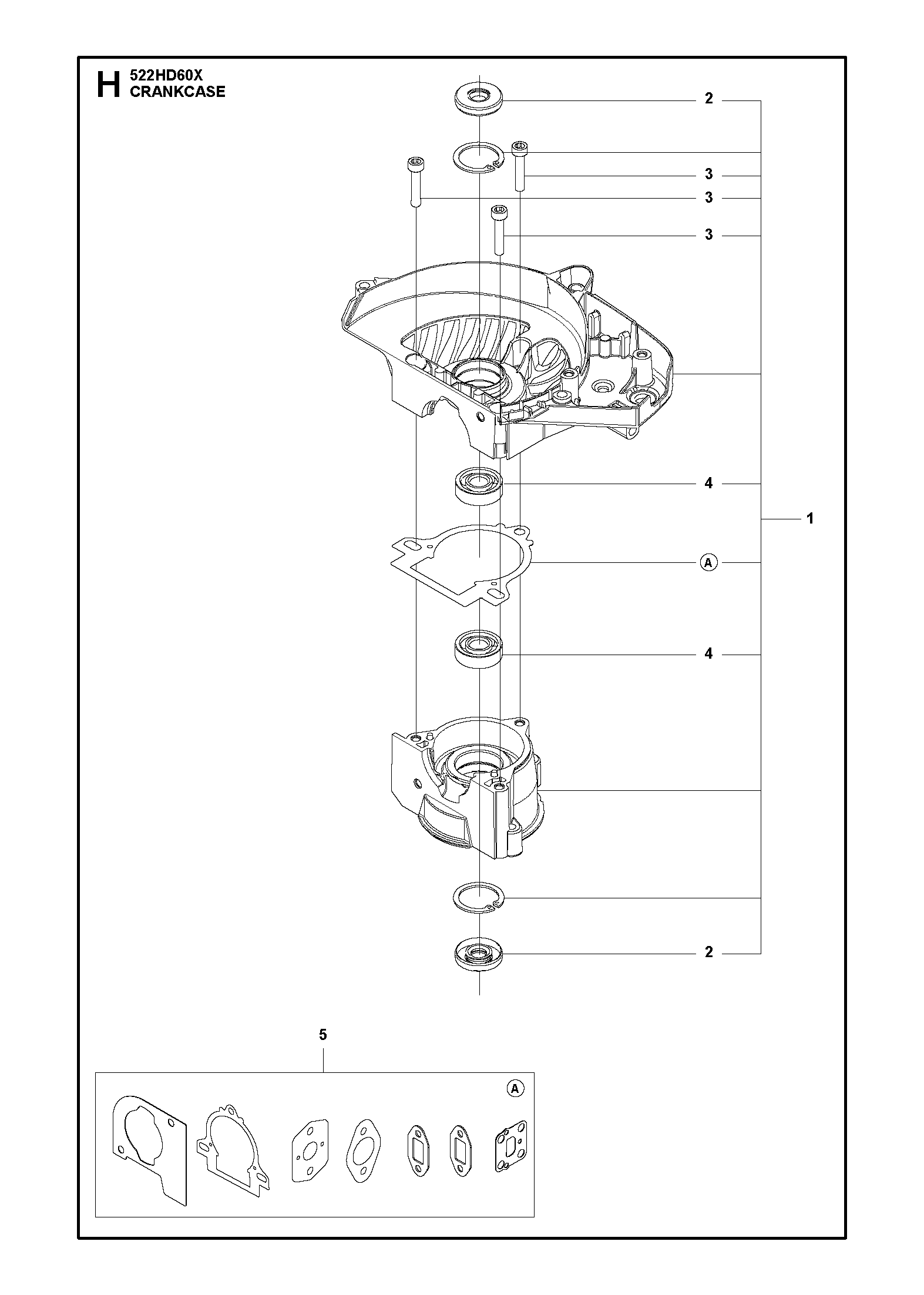

Nr.	Anzahl im Gerät		Artikel
	1		Kurbelgehäuse (597023601)
	2		Dichtungsring 26/10x5 Kurbelwelle (525637301)
	3		Schraube M5x25 Torx T27 (525825001)
	2		Kugellager 6000 C3 Kurbelwelle (525728401)
	1		Dichtungssatz Ansaugtrakt (597021001)

Nr.	Anzahl im Gerät		Artikel
	1		Kurbelwellensatz (577670002)
	2		Dichtungsring 26/10x5 Kurbelwelle (525637301)
	2		Kugellager 6000 C3 Kurbelwelle (525728401)
	1		Lagersatz Kolbenbolzen (597292201)

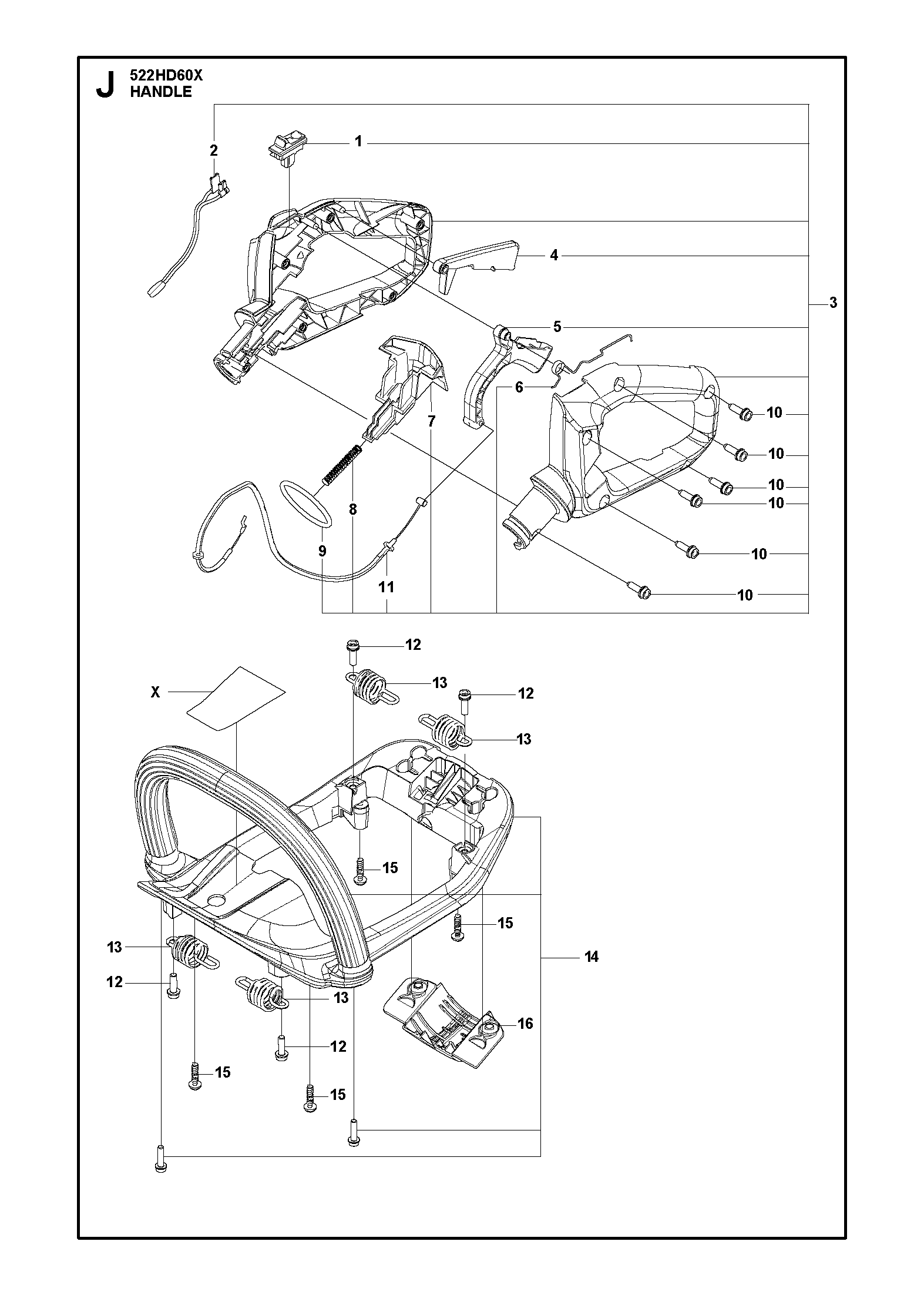

Nr.	Anzahl im Gerät		Artikel
	1		Schalter Bediengriff (537419001)
	1		Kurzschlusskabel Griffschalter (574488806)
	1		Griff hinten (597024001)
	1		Gashebelsperre orange (580276801)
	1		Gashebel orange (590057601)
	1		Feder Griffmechanik (590686601)
	1		Sperrknopf Griffverstellung orange (590057701)
	1		Rückholfeder Sperrknopf (504089802)
	1		O-Ring Griff hinten (575232002)
	6		Schraube MT5x16 T27 (573925801)
	1		Gaszug (575572102)
	4		Schraube M5x16 Torx T27 (525755101)
	4		Feder Vibrationsdämpfung (590647701)
	1		Griffbügel vorne grau (597024101)
	4		Schraube (521518101)
	1		Handschutz grau (591156901)

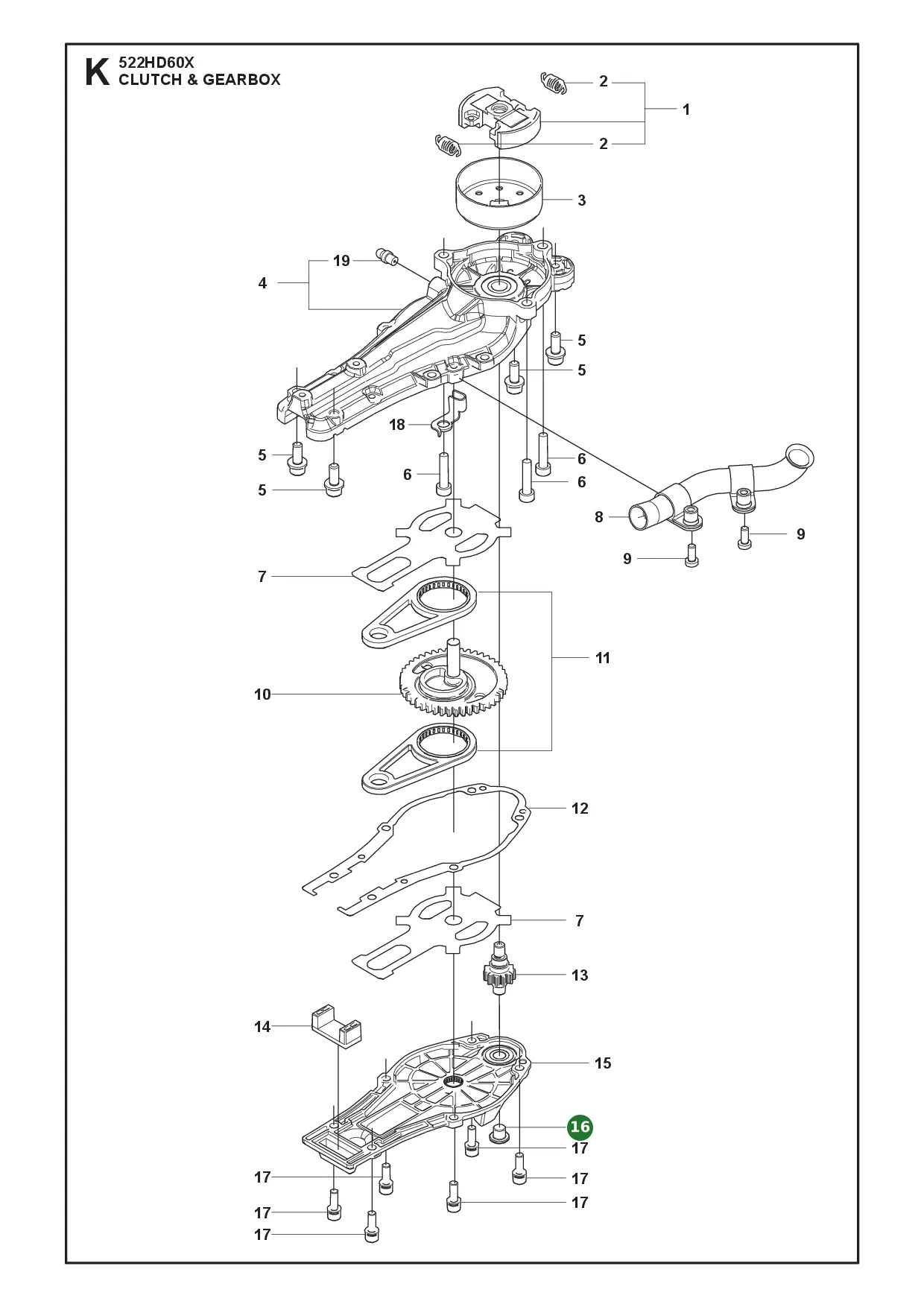

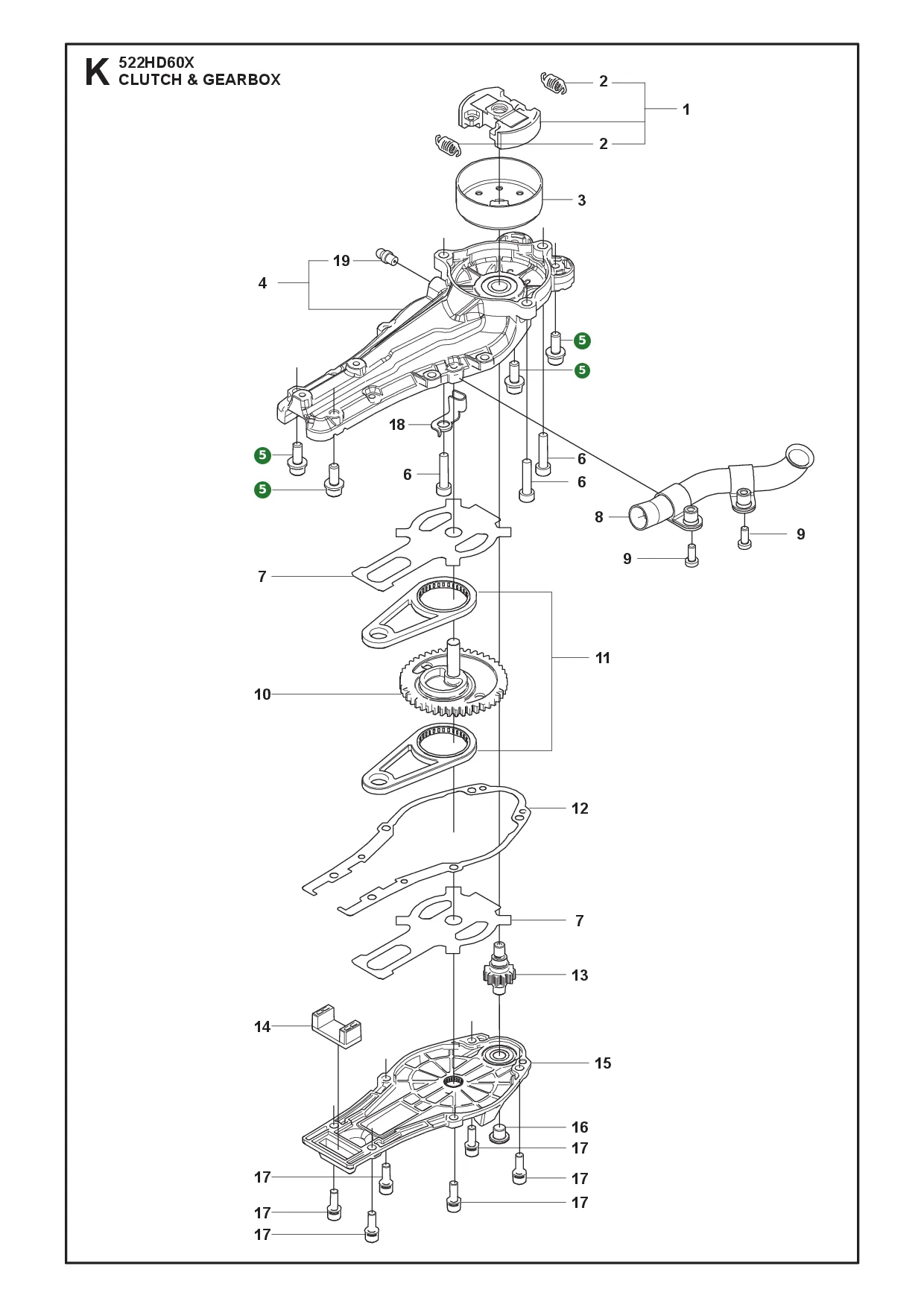

Nr.	Anzahl im Gerät		Artikel
	1		Fliehkraftkupplung (512359002)
	2		Kupplungsfeder (590819601)
	1		Kupplungstrommel (590536402)
	1		Getriebegehäuse oben (597371701)
	4		Schulterbolzen (576590801)
	3		Schraube Torx M6 (544218403)
	2		Druckplatte Messerantrieb (590536901)
	1		Auspuffrohr (591046901)
	2		Schraube M5x16 Torx T27 (525755101)
	1		Stufenrad A Messerantrieb (593651501)
	1		Pleuelstangen-Satz Messerantrieb (597021701)
	1		Dichtung Getriebegehäuse (590537701)
	1		Stufenrad A Messerantrieb (590536701)
	1		Kunststoffdichtung Getriebegehäuse unten (590537101)
	1		Getriebegehäuse unten (597371801)
	1		Schraubverschluss M8x7 Innentorx T27 (590649401)
	6		Schraube Getriebegehäuse unten (575701001)
	1		Kabelhalter (593821101)

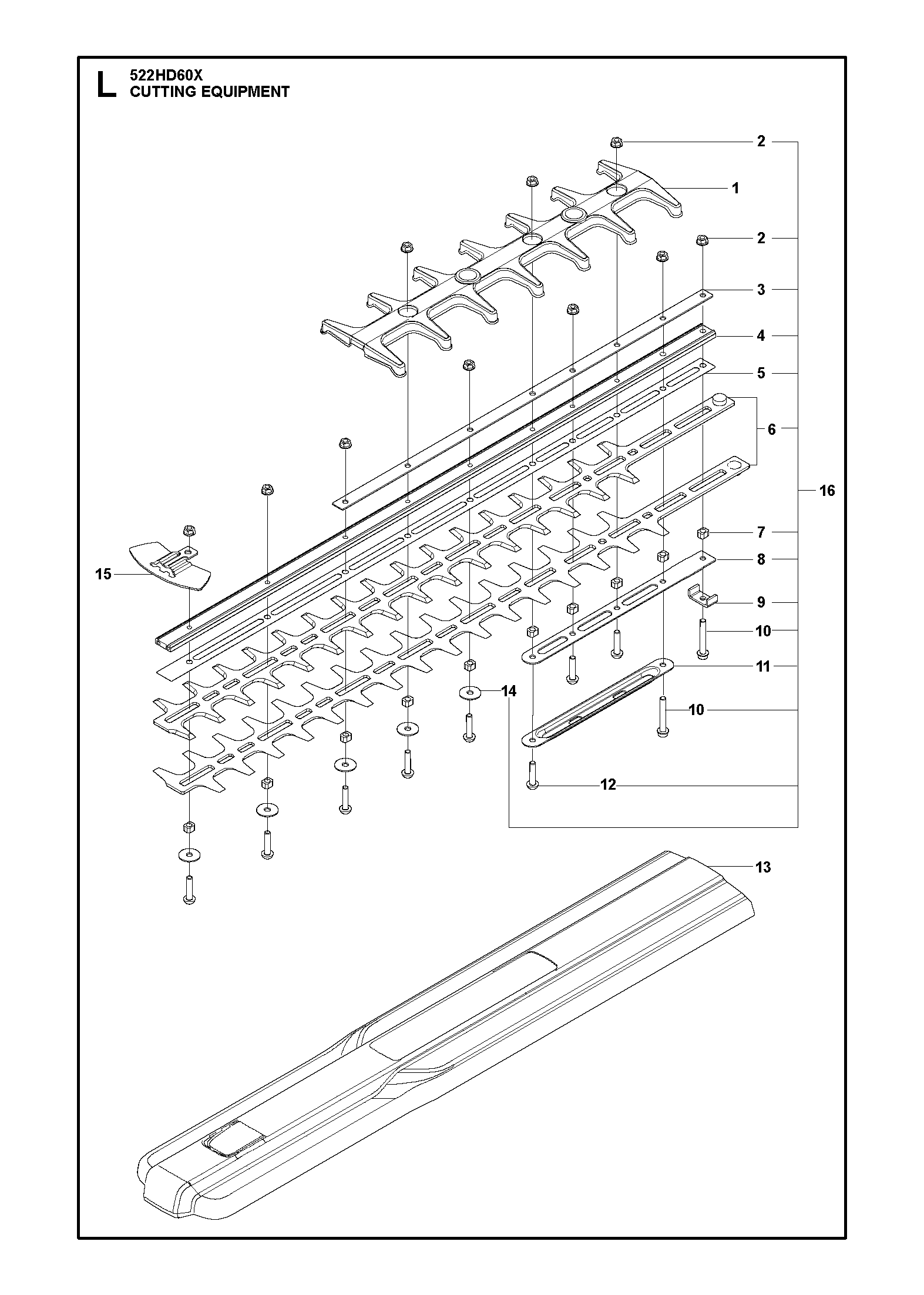

Nr.	Anzahl im Gerät		Artikel
	1		Schwertschutz Schneidgarnitur (598776001)
	10		Flansch-Sicherungsmutter M5 (592751301)
	1		Schienenblech oben (592848701)
	1		Führungsschiene 60cm (590327101)
	1		Verschleißplatte 60cm (590327501)
	1		Messersatz 60cm (597021801)
	10		Abstandsscheibe Schneidgarnitur (592654301)
	1		Schienenblech unten 60cm (590328201)
	1		Halter Schienenblech (590339301)
	2		Schraube M5x35 T27 (525755109)
	1		Schienenblech unten außen (592889401)
	8		Linsenkopfschraube M5x23 (592732501)
	1		Transportschutz grau 60cm (590651401)
	5		Unterlegscheibe 5.5x19x1.2mm (592738101)
	1		Schutz Messerspitze (590712601)
	1		Schneidgarnitur 60cm (597254301)

Nr.	Anzahl im Gerät		Artikel
	1		Fett Shell Gadus S2 V220 (587299902)
	1		Kombischlüssel Torx (575738201)
	1		Pflegespray für Heckenscheren 400ml (538629201) UL21
	1		Mehrzweckfett Multi Advanced 400g (588814801)

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Zündkerze CMR6A (503235401) CMR6A
	Kraftstofffilter (574603901) Kraftstofffilter.
	Luftfiltereinsatz Schaumstoff (590048001) Schaumstoff, Agile
	Messersatz 60cm (597021801) 60cm
	Schutz Messerspitze (590712601) Messerspitze
	Schraube M5x35 T27 (525755109) M5x35, T27, 10.9, Zn/Fe, ITXSCFM
	Linsenkopfschraube M5x23 (592732501) M5x23, Innen-Torx, 10.9, verzinkt
	Schneidgarnitur 60cm (597254301) 60cm, mit Schienenblechen und Messersatz
	Seilzugstarter (597028901) 522-Serie
	Flansch-Sicherungsmutter M5 (592751301) M5, Flansch, 8, verzinkt
	Kupplungsfeder (590819601) Fliehkraftkupplung
	Tankdeckel (590324601) Tankdeckel für den Kraftstofftank.
	Dichtungssatz Vergaser (531004552) "DICHTUNGSSATZ"

Dokumente

Für Husqvarna 522HD60X stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.

Bedienungsanleitungen

Bedienungsanleitung (PDF) für Husqvarna Heckenscheren / Stabheckenscheren 522HD60X – Inbetriebnahme, Einstellungen, Wartung und Sicherheit.

522HD60X 522HDR60X 522HDR75X 2025-04

Sprachen des Dokuments: DE, BG, CS, DA, EL, EN, ES, ET, FI, FR, HR, HU, IT, LT, LV, NB, NL, PL, PT, RO, RU, SK, SL, SV, TR, UK

522HD60X 522HDR60X 522HDR75X 2022-05

Sprachen des Dokuments: ANY

Wählen Sie die passende Version nach Modelljahr oder Produktnummer; Inhalte können je nach Variante abweichen.
