| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 4 |
Schraube M5x25 Torx T27 (504088001) M5x25, T27, 10.9, Zn/Fe, ITXSCM | |||
| 1 |  |
Startergriff (575489501) Seilzugstarter | ||
| 1 |  |
Starterfeder (575896401) Starter | ||
| 1 |
Starterseil (574286902) A.051 | |||
| 1 |
Seilrolle Seilzugstarter (590049001) Seilzugstarter | |||
| 1 |
Schraube PL5x16 mit Scheibe Ø15 (577226102) PL5x16, 10.9, Scheibe Ø15, ITXSCT, TBO | |||
| 1 |  |
Seilzugstarter (597028901) 522-Serie | ||
| 1 |
Aufkleber Starter (593888908) Starter, 522HS75X |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 | Fliehkraftkupplung (512359002) | |||
| 2 |  |
Kupplungsfeder (590819601) Fliehkraftkupplung | ||
| 1 |
Kupplungstrommel (590536402) kupfergelötet | |||
| 1 |
Getriebegehäuse oben (597371701) oben | |||
| 3 |
Schraube Torx M6 (544218403) M6, Torx | |||
| 1 |
Druckplatte Messerantrieb (590536901) Messerantrieb | |||
| 1 |
Auspuffrohr (591046901) A051 Pro HT, mit Rahmen | |||
| 2 |  |
Schraube M5x16 Torx T27 (525755101) M5x16, T27, 10.9, Zn/Fe, ITXSCFM | ||
| 1 |
Stufenrad A Messerantrieb (593651501) Messerantrieb | |||
| 1 |
Pleuelstangen-Satz Messerantrieb (597021701) Messerantrieb, Satz | |||
| 1 |
Dichtung Getriebegehäuse (590537701) Getriebegehäuse | |||
| 1 |
Stufenrad A Messerantrieb (590536701) Messerantrieb | |||
| 1 |
Kunststoffdichtung Getriebegehäuse unten (590537101) Kunststoff | |||
| 1 |
Getriebegehäuse unten (597371801) unten | |||
| 1 |
Schraubverschluss M8x7 Innentorx T27 (590649401) M8x7, T27, 10.9, Fe/Zn | |||
| 6 |
Schraube Getriebegehäuse unten (575701001) Schraube. | |||
| 1 |  |
Schmiernippel M6 (738881001) M6, Stahl, verzinkt |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Tankdeckel (590324601) Tankdeckel für den Kraftstofftank. | ||
| 1 |  |
Schlauchsatz Kraftstofftank (597021201) 522 | ||
| 1 |
Schlauchsatz Kraftstofftank (EU-Ausführung) (597021301) 522, EU-Ausführung | |||
| 1 |
Schlauchsatz (US-Ausführung) (597021302) 522, US-Ausführung | |||
| 1 |  |
Schlauchnippel Kraftstoffleitung (578295602) Schlauchnippel für eine Schlauchverbindung. | ||
| 1 |
Schlauchsatz Kraftstofffilter (597021401) 522 | |||
| 1 |  | Kraftstofffilter (574603901) | ||
| 2 |
Schraube (521518101) #8488251911 | |||
| 1 |
Kraftstofftank mit Schlauchsätzen und Filter (597021501) 522, inkl. Schläuchen und Filter |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Kurbelgehäuse (597023601) 522 | |||
| 2 |  |
Dichtungsring 26/10x5 Kurbelwelle (525637301) 26/10x5, Kurbelwelle | ||
| 3 |
Schraube M5x25 Torx T27 (525825001) M5x25, T27, 10.9, Zn/Fe, ITXSCM | |||
| 2 |
Kugellager 6000 C3 Kurbelwelle (525728401) 6000 C3, Kurbelwelle | |||
| 1 |  |
Dichtungssatz Ansaugtrakt (597021001) Ansaugtrakt, 522 |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Kurbelwellensatz (577670002) mit Pleuel | ||
| 2 | |
Dichtungsring 26/10x5 Kurbelwelle (525637301) 26/10x5, Kurbelwelle | ||
| 2 |
Kugellager 6000 C3 Kurbelwelle (525728401) 6000 C3, Kurbelwelle | |||
| 1 |
Nadellager Kolbenbolzen (575504901) Kolbenbolzen |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 2 |  |
Flachdichtung Schalldämpfer (522997301) Schalldämpferanschluss | ||
| 1 |
Schraube M4x8 Torx T27 (504087901) M4x8, T27, 10.9, ITXSCM, CP | |||
| 1 |
Funkenfänger Schalldämpfer (525741601) A051 | |||
| 2 | |
Schraube M5x16 Torx T27 (525755101) M5x16, T27, 10.9, Zn/Fe, ITXSCFM | ||
| 1 |  |
Schalldämpfer mit Hitzeschutz (593876405) 522HD | ||
| 1 | |
Dichtungssatz Ansaugtrakt (597021001) Ansaugtrakt, 522 |

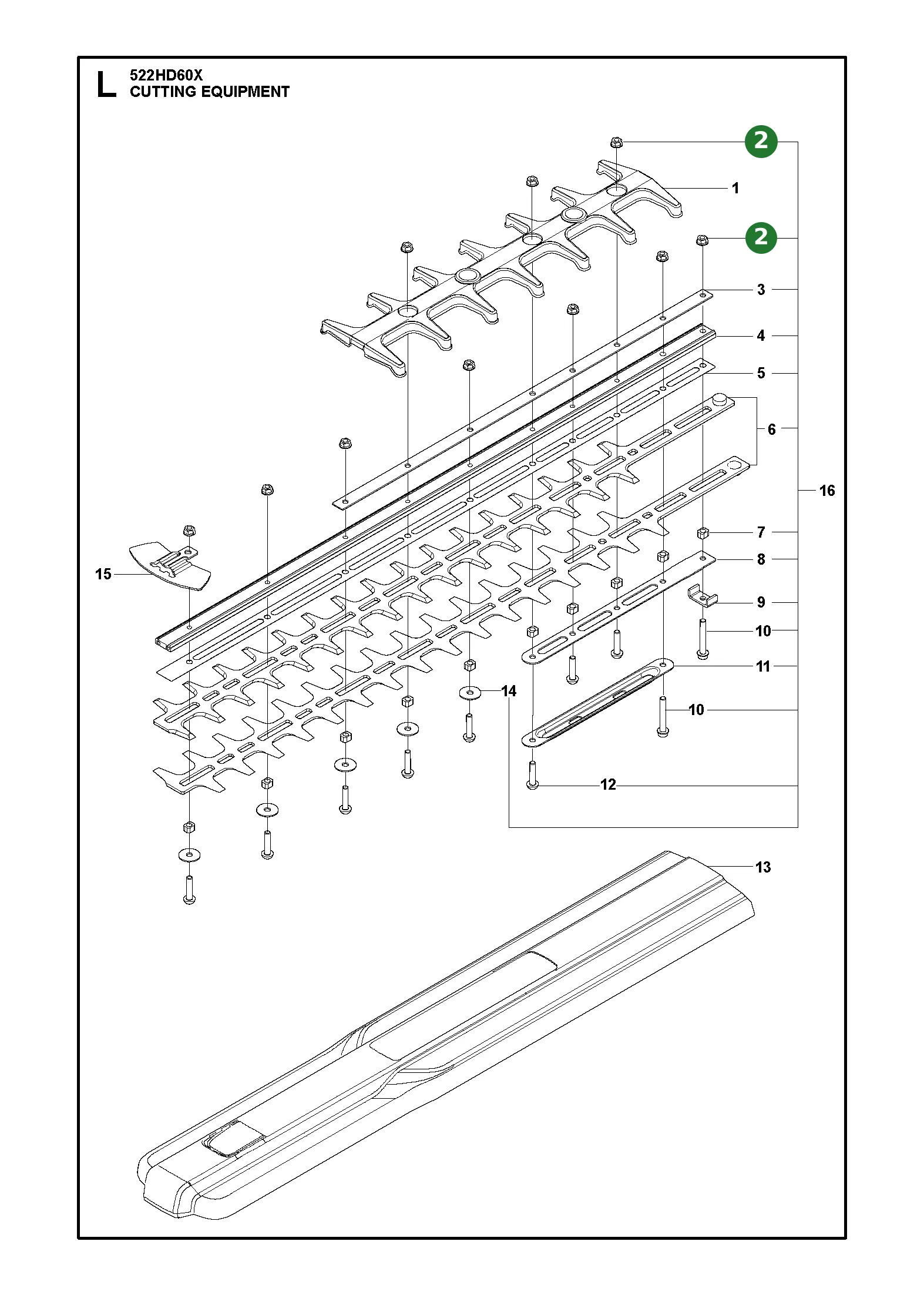

| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 12 |  |
Flansch-Sicherungsmutter M5 (592751301) M5, Flansch, 8, verzinkt | ||
| 1 |
Platte Schnittgutsammler (590340101) Schnittgutsammler, orange | |||
| 1 |
Schienenblech oben (592848701) oben | |||
| 1 |
Führungsschiene 75cm (590327102) 75cm, HD/HS75 | |||
| 1 | Verschleißplatte 75cm (590327601) | |||
| 1 |  |
Messersatz HS75 (597023701) für HS75 | ||
| 12 |  |
Abstandsscheibe Schneidgarnitur (592654301) Schneidgarnitur | ||
| 1 |
Schienenblech unten 60cm (590328201) unten | |||
| 1 |
Halter Schienenblech (590339301) Halter. | |||
| 10 |  |
Linsenkopfschraube M5x23 (592732501) M5x23, Innen-Torx, 10.9, verzinkt | ||
| 1 |
Schienenblech unten außen (592889401) unten | |||
| 2 |  |
Schraube M5x35 T27 (525755109) M5x35, T27, 10.9, Zn/Fe, ITXSCFM | ||
| 7 |  |
Unterlegscheibe 5.5x19x1.2mm (592738101) 5.5x19x1.2mm, Stahl, TBO | ||
| 1 |
Transportschutz (590713001) Transportschutz für die Schneidgarnitur. | |||
| 1 |
Schutz Messerspitze (590712701) Messerspitze | |||
| 1 |
Schneidgarnitur 75cm (597254305) 75cm, HS75-X | |||
| 2 |
Hutmutter M5 (599859601) M5, gewölbt |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Luftfilterdeckel (590047801) Agile | |||
| 1 |  |
Luftfiltereinsatz Schaumstoff (590048001) Schaumstoff, Agile | ||
| 1 |
Luftfiltereinsatz Filz (590040501) Filz, Agile | |||
| 2 |  |
Schraube MT5x50 Torx T27 (573925802) MT5x50, T27, 10.9, Zn/Fe, ITXSCFT | ||
| 1 | Chokehebel (590041601) | |||
| 2 |  |
Schnappverschluss grau (503740102) grau, Zylinderabdeckung | ||
| 1 |
Filterhalter Luftfilter und Chokehebel (531130701) Agile | |||
| 1 |  |
Dichtung Luftfilteranschluss (577882402) Luftfilteranschluss | ||
| 1 |  | Vergaser (596658301) | ||
| 4 |
Schraube M4x20 Torx T27 (525760904) M4x20, T27, 12.9, ITXSCM, TBO | |||
| 1 |  |
Dichtung Vergaser (525548501) Vergaser | ||
| 2 | Schraube MT5x12 Torx T27 (573925805) MT5x12, T27, 10.9, Zn/Fe, ITXSCFT | |||
| 1 |
Zwischenstück Ansaugtrakt (597029001) Ansaugtrakt, 522X | |||
| 1 | |
Dichtungssatz Ansaugtrakt (597021001) Ansaugtrakt, 522 | ||
| 1 |  |
Membran- und Dichtungssatz Vergaser (588986001) Vergaser, Membranen | ||
| 1 |
Schnappverschluss Filterhalter (590740101) Filterhalter |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Fett Shell Gadus S2 V220 (587299902) Shell Gadus S2 V220 AC2, Tube | ||
| 1 |
Kombischlüssel Torx (575738201) Torx | |||
| 1 |  |
Pflegespray für Heckenscheren 400ml (538629201) 400ml | ||
| 1 |
Mehrzweckfett Multi Advanced 400g (588814801) Shell Gardus, 400g |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Flansch-Sechskantmutter M6 (731711651) M6, ISO 4161, 10, verzinkt | |||
| 1 |
Schraubensatz Starterklinken (597029301) Schraubensatz. | |||
| 1 |  |
Schwungrad Ø106 (525739501) Ø106 | ||
| 2 | |
Schraube M5x16 Torx T27 (525755101) M5x16, T27, 10.9, Zn/Fe, ITXSCFM | ||
| 1 |  |
Zündmodul (585074002) A051 | ||
| 1 |  |
Zündkerze CMR6A (503235401) CMR6A | ||
| 1 |  |
Kurzschlusskabel Zündanlage (574488904) A051 Pro |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Zylinderdeckel (590049901) Abdeckung des Motorzylinders. | |||
| 2 |
Schraube M5x25 Torx T27 (504088001) M5x25, T27, 10.9, Zn/Fe, ITXSCM | |||
| 1 | Hitzeschutz Zylinderdeckel (597020601) |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 2 |
Schraube M5x25 Torx T27 (525825001) M5x25, T27, 10.9, Zn/Fe, ITXSCM | |||
| 2 |  |
Sicherungsring Kolbenbolzen (737440800) Sicherungsring. | ||
| 1 |  |
Lagersatz Kolbenbolzen (597292201) Kolbenbolzen, Nadellager | ||
| 1 |
Kolbenring Ø32mm (537536501) Ø32mm | |||
| 1 |
Kolben-Baugruppe Ø32mm (537536702) Ø32mm | |||
| 1 |
Zylinder mit Kolben (546057601) mit Kolben, Kühlrippen, 522HD | |||
| 1 | |
Dichtungssatz Ansaugtrakt (597021001) Ansaugtrakt, 522 |
