Husqvarna 536LiHE3 | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell 536LiHE3 von Husqvarna. Weitere Informationen findest Du in den zugehörigen Dokumenten und Anleitungen.

Ersatzteilkatalog für 536LiHE3

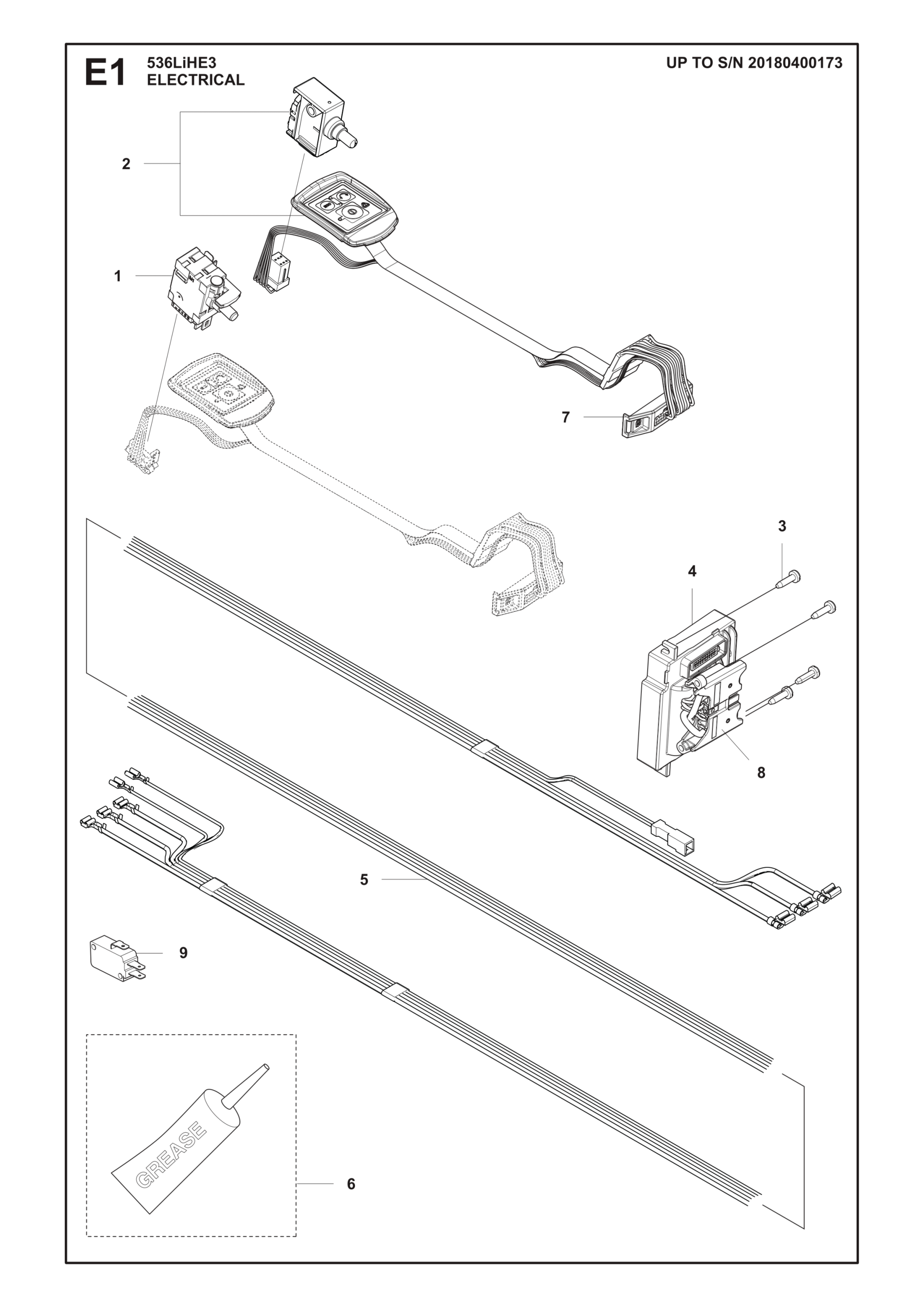

Nr.	Anzahl im Gerät		Artikel
	1		Abzugsschalter IPX4 (582050701)
	1		Kabelsatz Hauptverkabelung (589300301)
	4		Schraube PW3.5x13 T10 (525887401)
	1		Steuereinheit Gen 2 (582054101)
	1		Kabelsatz BLDC-Motor (582188901)
	1		Schalter-Kit Akku-Stabheckenschere (593896601)
	1		Halter Kabelstecker (587327201)
	1		Kontaktstück Steuereinheit (593813001)

Nr.	Anzahl im Gerät		Artikel
	1		Messerbalken (582192902)
	7		Sechskantmutter M5 (731231401)
	1		Schiene Messerbalken 55cm (579693801)
	1		Verschleißplatte Messerbalken 55cm (579693701)
	1		Messer 55cm (582192601)
	1		Messer 55cm (582192601)
	9		Abstandsscheibe Messerbalken (582192701)
	5		Scheibe 6.4x18x1.5 (503230024)
	5		Flanschschraube M5x16 Innentorx (525755113)
	1		Transportschutz Messerbalken 55cm (579694201)
	3		Sechskant-Flanschmutter M5 mit Sperrverzahnung (503220009)
	1		Flanschschraube M5x25 Innensechskant (503200778)
	2		Flanschschraube M5x25 (525755114)
	1		Schraube M5x40 (503200240)
	1		Dichtung Messerschutz (578372201)
	1		Stütze Messerbalken (580931501)
	1		Schiene Messerbalken unten (579694001)
	1		Halter Messerbalken (582192801)

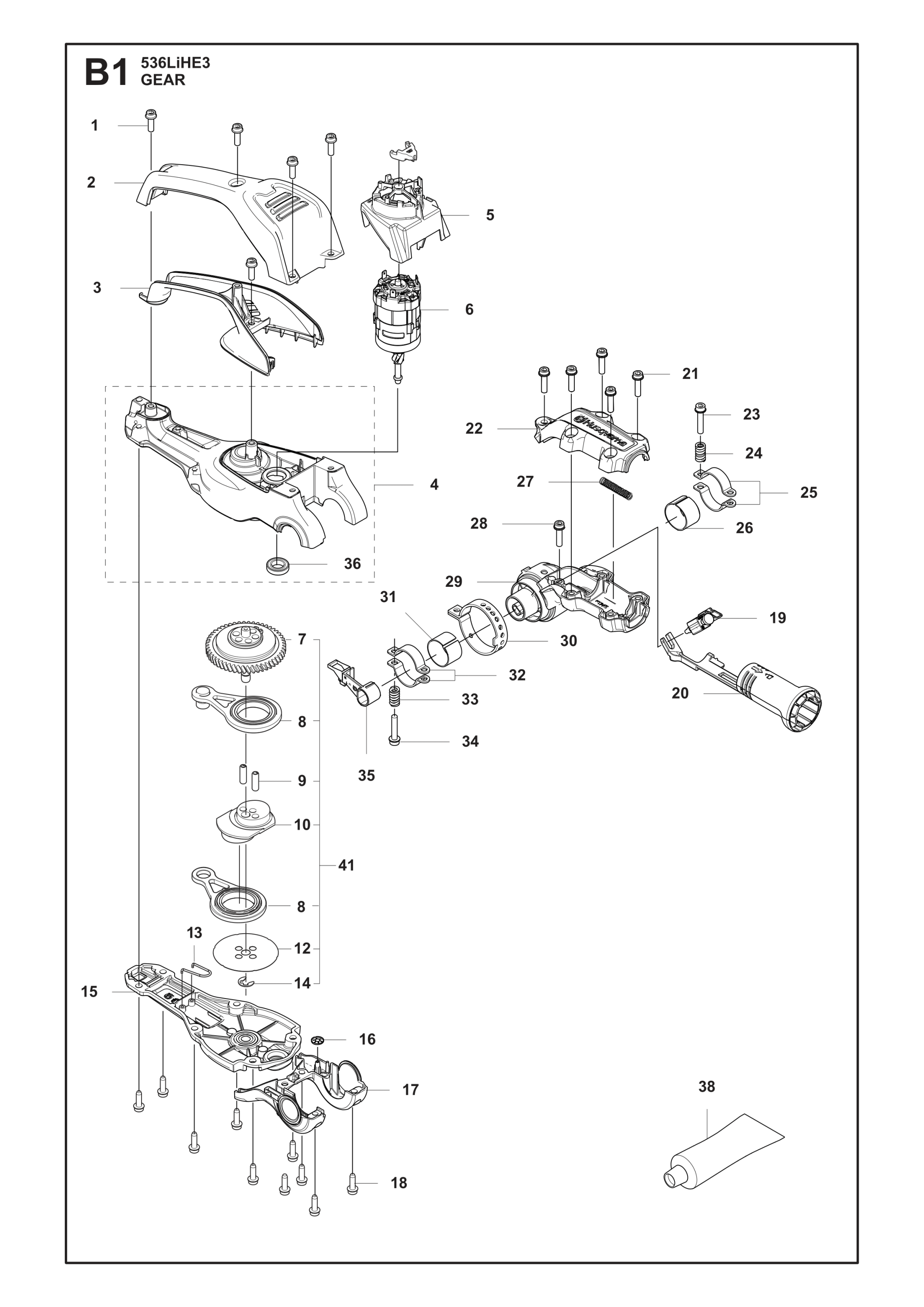

Nr.	Anzahl im Gerät		Artikel
	5		Schraube MT5x16 (503217572)
	1		Motorabdeckung oben (588224802)
	1		Motorabdeckung unten (588224901)
	1		Reparaturkit Getriebegehäuse Schneidkopf (599209701)
	1		Luftleitblech Motor (582341402)
	1		Reparaturkit Getriebegehäuse Schneidkopf (599209701)
	1		Getriebe Messerantrieb (588223801)
	2		Verbindungsstange Messerantrieb (531127701)
	2		Passstift 6x18 (578002701)
	1		Exzenterscheibe Messergetriebe (501707101)
	1		Verbindungsstange Messerantrieb (531127701)
	1		SCHEIBE (522714601)
	1		Verschleißschutz Getriebegehäuse-Abdeckung (547643601) IPL Update Document, GEAR HOUSING 2024-10
	1		Sicherungsscheibe Messergetriebe (578054901)
	1		Abdeckung Getriebegehäuse mit Verschleißschutz (588570009)
	1		Klemmscheibe Typ P 4 (735583000)
	1		Lagerdeckel Getriebegehäuse (588217901)
	10		Schraube MT5x20 (503216872)
	1		Sicherungsstift Gelenkverstellung (588215901)
	1		Schaltgriff Gelenkverstellung (588215001)
	5		Schraube MT5x20 (503216872)
	1		Deckel Gelenkgehäuse oben (588215401)
	1		Schraube M5x25 (503200325)
	1		Druckfeder Bremsband (588218701)
	1		Bremsband Gelenkverstellung (588474902)
	1		Gleitring Gelenk (588217502)
	1		Druckfeder Gelenkverstellung (582537102)
	5		Schraube MT5x20 (503216872)
	1		Gehäuse Verstellgelenk (588215501)
	1		Indexring Gelenkverstellung (588216302)
	1		Gleitring Gelenk (588217502)
	1		Bremsband Gelenkverstellung (588474902)
	1		Druckfeder Bremsband (588218701)
	1		Schraube M5x25 (503200325)
	1		Hebel Gelenkverstellung (588219201)
	1		Kugellager SKF 61801-2RS (592994601)
	1		Fett Getriebe (503989603)
	1		Getriebe-Kit Messerantrieb (599888501)

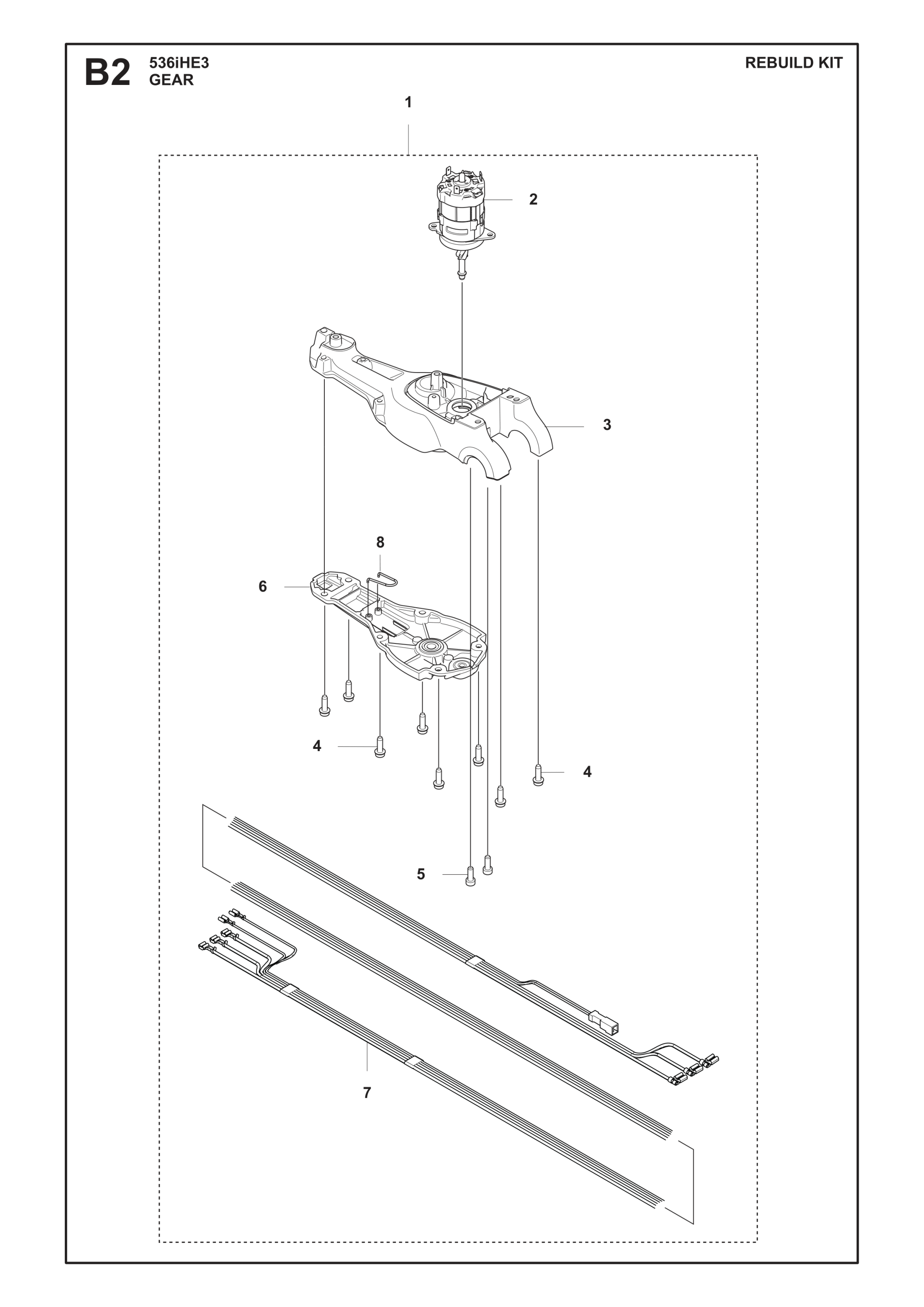

Nr.	Anzahl im Gerät		Artikel
	1		Reparaturkit Getriebegehäuse Schneidkopf (599209701)
	1		Elektromotor Messerantrieb (588225803)
	1		Getriebegehäuse Messerantrieb (588564406)
	8		Schraube MT5x16 T27 (573925801) M5x20
	2		Zylinderschraube M5x16 (725532956) M5x16
	1		Abdeckung Getriebegehäuse mit Verschleißschutz (588570009)
	1		Kabelsatz BLDC-Motor (582188901)
	1		Verschleißschutz Getriebegehäuse-Abdeckung (547643601) IPL Update Document, GEAR HOUSING 2024-10

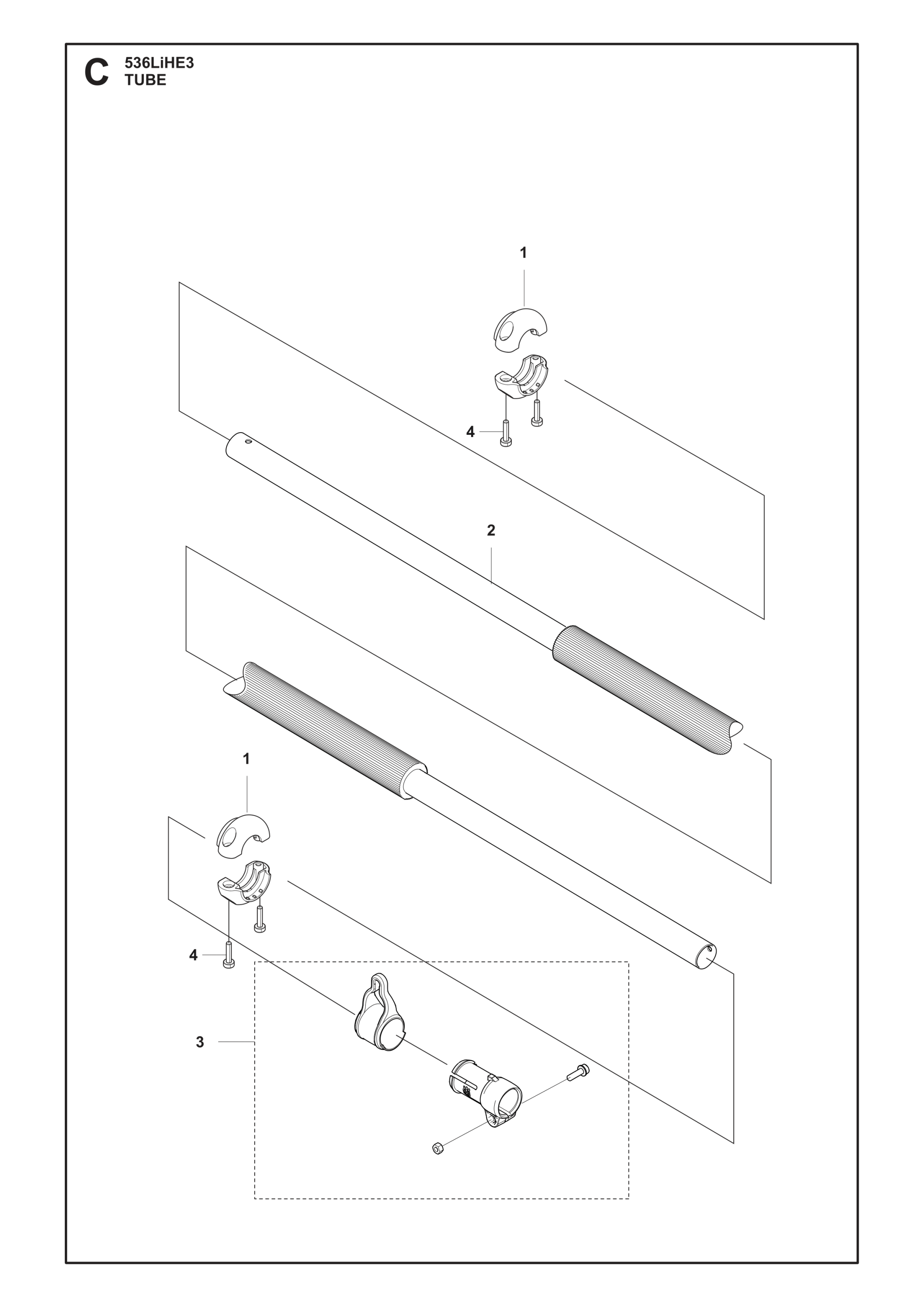

Nr.	Anzahl im Gerät		Artikel
	4		Handschutz Schaftrohr (546192201)
	1		Schaftrohr mit Griffbereich (546665201)
	1		Schnurbefestigung (522920802)
	4		Schraube PW4.2x18 (580292901)

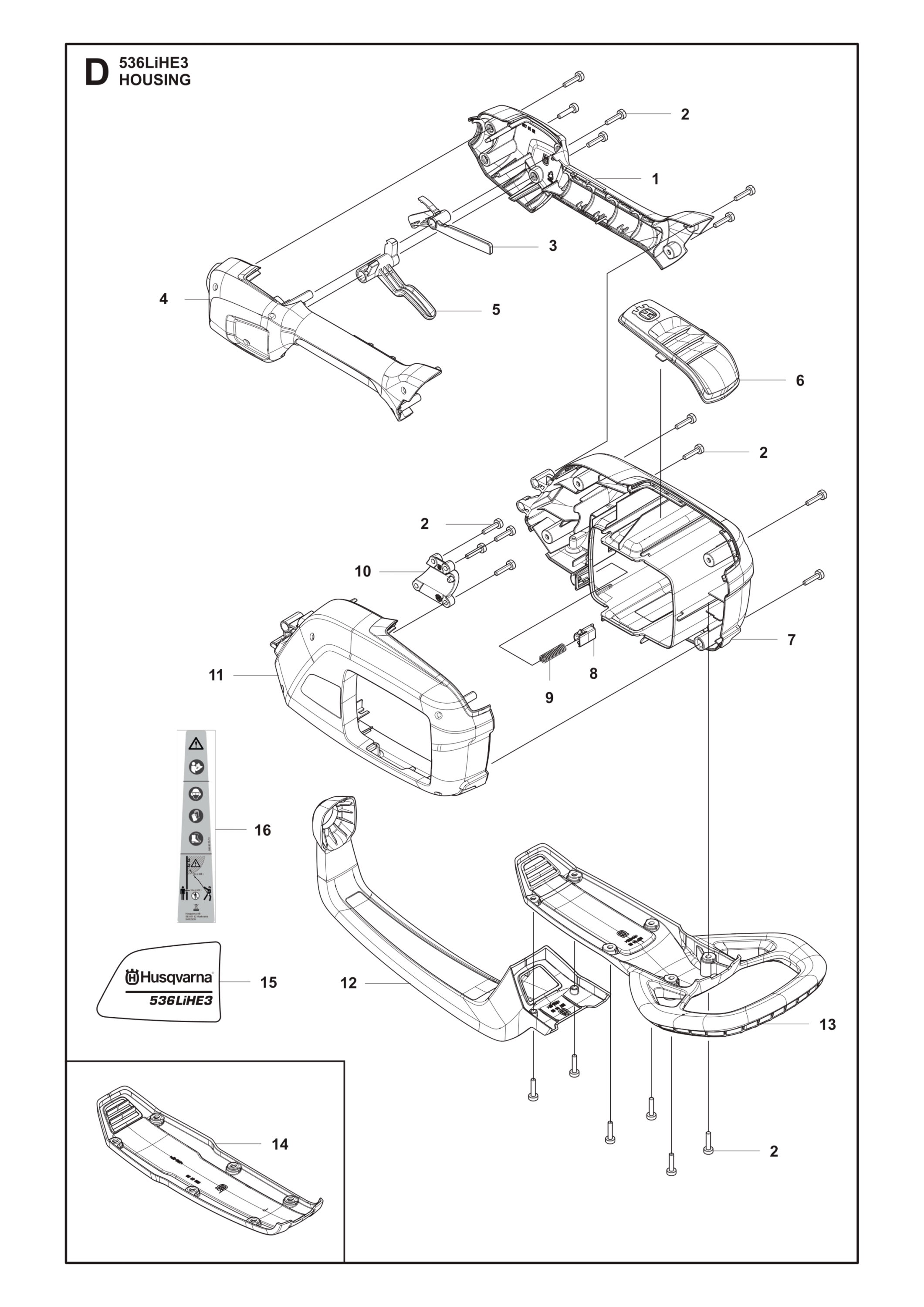

Nr.	Anzahl im Gerät		Artikel
	1		Griffhälfte rechts orange (577013202)
	20		Schraube PW4.2x18 (580292901)
	1		Gashebelsperre grau (589274001)
	1		Griffhälfte links orange (577013101)
	1		Gashebel (589377903)
	1		Abdeckung Luftauslass (577014101)
	1		Gehäusehälfte rechts orange (577013002)
	1		Drucktaste hinten (577996601)
	1		Feder Drucktaste (585480001)
	1		Klemme Gehäuseverbindung (577022201)
	1		Gehäusehälfte links orange (577007603)
	1		Schutzbügel Auslöser (587346001)
	1		Stoßfänger (587345801)
	1		Gleitplatte grau (588919801)
	1		Aufkleber 536LiHE3 (588602804)
	1		Warnaufkleber globale Ausführung (588602514)

Nr.	Anzahl im Gerät		Artikel
	1		Abzugsschalter Marquardt Typ 2 (578326901)
	1		Schalter-Kit Akku-Stabheckenschere (593896601)
	4		Schraube PW3.5x13 T10 (525887401)
	1		Steuereinheit Gen 2 (582054101)
	1		Kabelsatz BLDC-Motor (582188901)
	1		Dichtungsfett (588176401)
	1		Halter Kabelstecker (587327201)
	1		Kontaktstück Steuereinheit (593813001)
	1		Mikroschalter Honeywell V15T16-EZ300 (574316001)

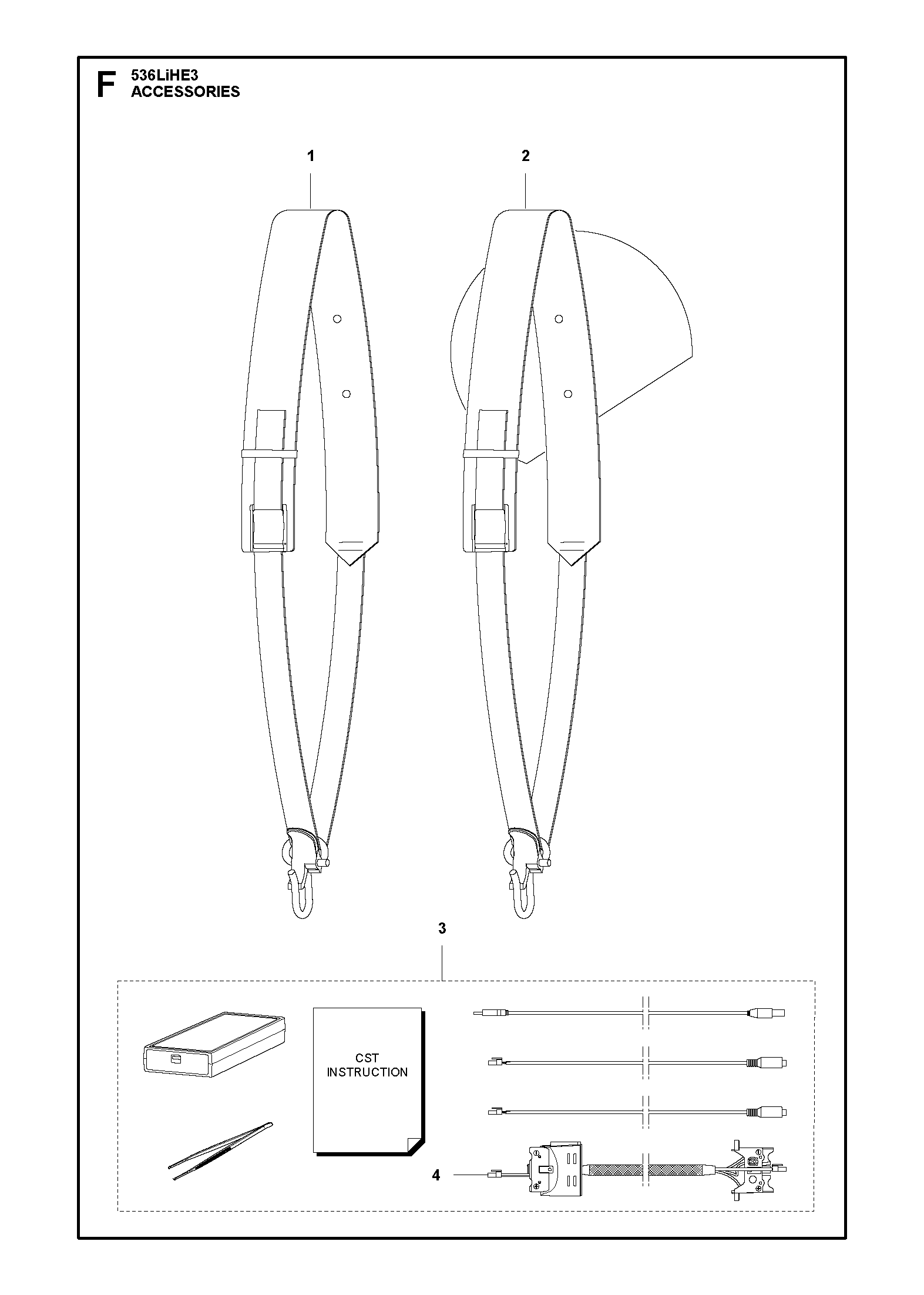

Nr.	Anzahl im Gerät		Artikel
	1		Tragegurt diagonal / einfach (537216201)
	1		Tragegurt diagonal / einfach (US-Ausführung) (537216202)
	1		Diagnosegerät-Kit (583897101)
	1		Kabelsatz Akkugeräte-Service (579621301)

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Reparaturkit Getriebegehäuse Schneidkopf (599209701) Reparaturkit, bis Seriennummer 20200300001
	Messer 55cm (582192601) 55cm

Zubehör

	Artikel beschreibung
	Akku-Adapter (582780501) Rückenakku oder Flexi Gurt

Dokumente

Für Husqvarna 536LiHE3 stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.

Explosionszeichnungen

Die Explosionszeichnung (PDF) zeigt Positionsnummern, Baugruppen und Artikelnummern und hilft Ihnen, Original‑Ersatzteile für Husqvarna 536LiHE3 schnell zu identifizieren.

IPL update 520iHE3 536LiHE3 520iHT4 Gear Housing 2024-10

Sprachen des Dokuments: DE

Notieren Sie bitte die Teilenummer und nutzen Sie unsere Suche, um das Teil zu bestellen. Bitte achten Sie auf das Baujahr Ihres Geräts.

Bedienungsanleitungen

Bedienungsanleitung (PDF) für Husqvarna Heckenscheren / Stabheckenscheren 536LiHE3 – Inbetriebnahme, Einstellungen, Wartung und Sicherheit.

Husqvarna 536LiHE3 2016-10

Sprachen des Dokuments: DE, SL

Wählen Sie die passende Version nach Modelljahr oder Produktnummer; Inhalte können je nach Variante abweichen.
