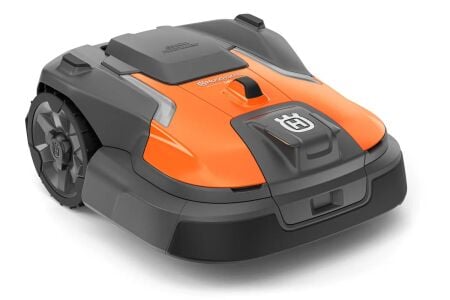

Husqvarna Automower 540 EPOS | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell Automower 540 EPOS von Husqvarna. Weitere Informationen findest Du in den zugehörigen Dokumenten und Anleitungen.

Ersatzteilkatalog für Automower 540 EPOS

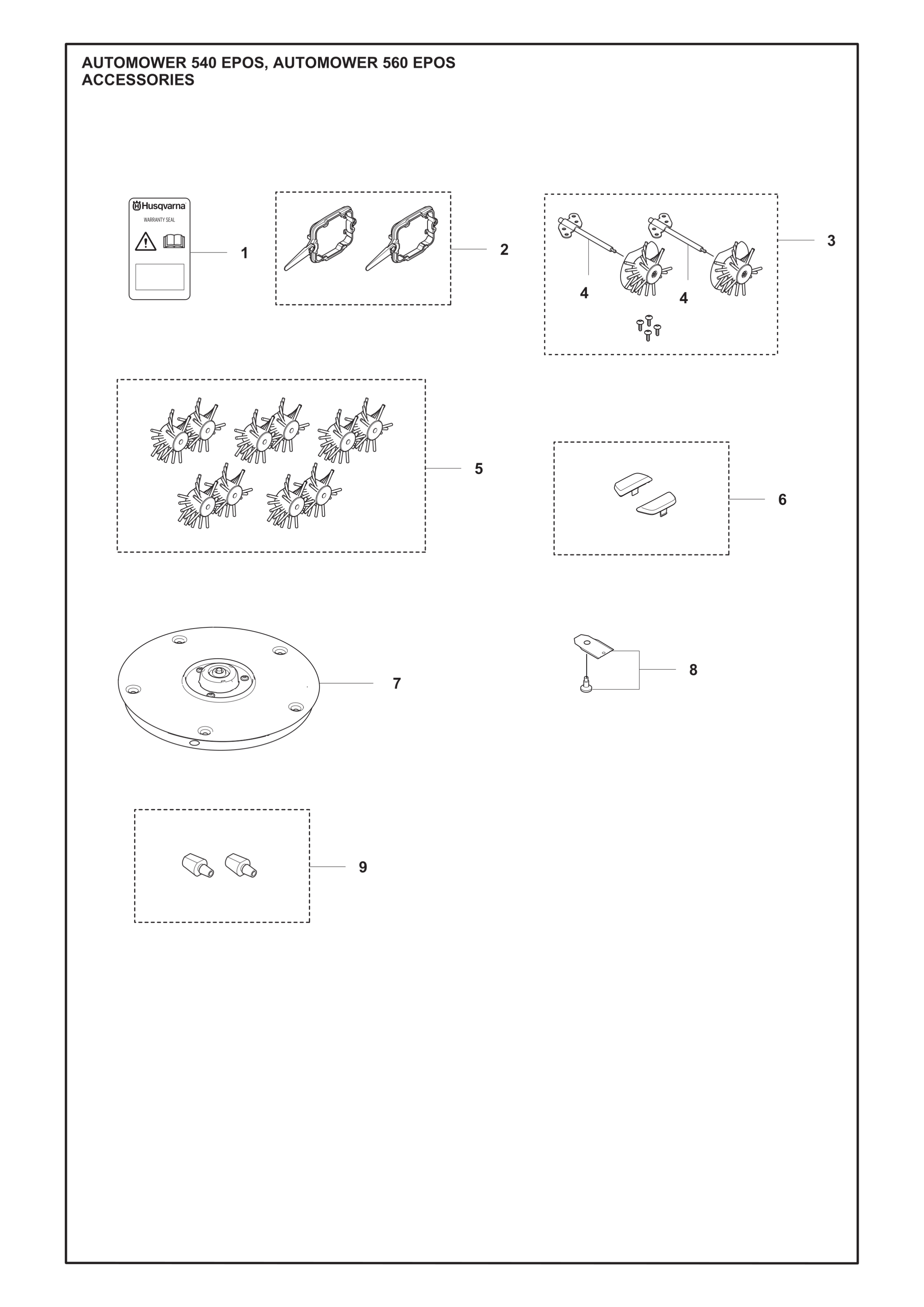

Nr.	Anzahl im Gerät		Artikel
	1		Garantiesiegel Händler (580689502) Garantiesiegel, Händler
	1		Radreinigungs-Set 2 Stk. (546260001) 2 Stk.
	1		Radreinigungs-Set 2 Stk. (nordamerikanische Ausführung) (546260010) 2 Stk., Nordamerika
	1		Starter-Kit aktive Radbürsten (nordamerikanische Ausführung) (548283011) Wheel Brush start kit North America only
	1		Starter-Kit aktive Radbürsten (548283002) Startkit, P22
	2		Welle aktive Radbürste (546573101)
	1		Radbürsten-Ersatz-Set 10 Stk. (548283101) Ersatz-Set, 10 Stk.
	1		Kappensatz Messerteller (548490501) Satz, Messerteller
	1		Schnellwechsel-Messerteller Mid-Cut 20-60mm (nordamerikanische Ausführung) (548021210) 20-60mm, Mid-Cut, Schnellwechsel, Nordamerika
	1		Mid-Cut-Schnellwechsel-Messerteller 20-60mm (548021201) 20-60mm, Mid-Cut, Schnellwechsel
	1		Messer Carbon extra dick (577606604) 300 Stk., inkl. Schrauben
	1		Messer Standard PRO 300 Stk. (599805302) Standard PRO, 300 Stk., inkl. Schrauben
	1		Standard PRO Messer 45 Stk. (599805301) Standard PRO, 45 Stk., inkl. Schrauben
	1		Messer Carbon extra dick (577606505) 45 Stk., inkl. Schrauben
	1		Dämpfersatz 2 Stk. (540085601) 2 Stk.

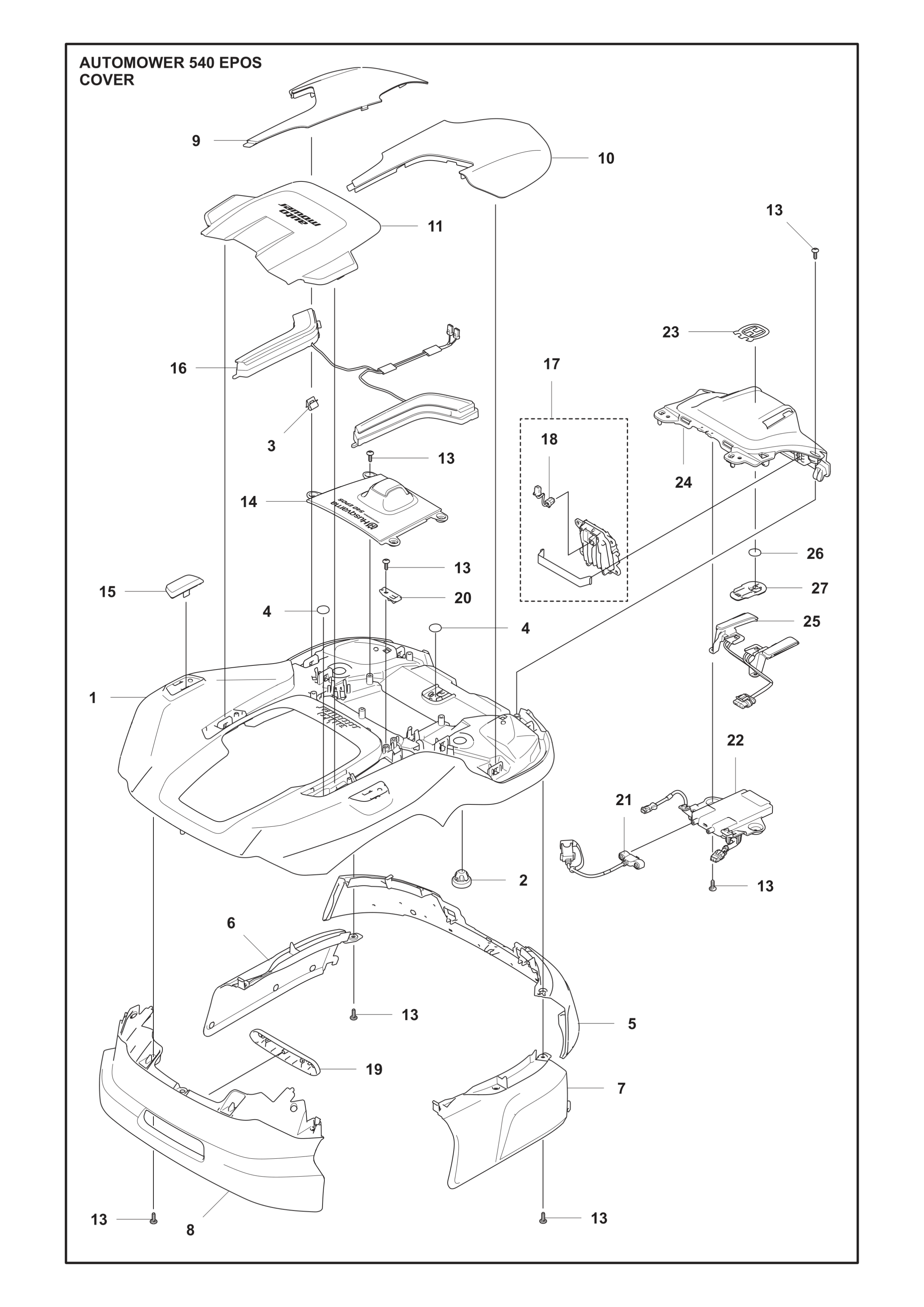

Nr.	Anzahl im Gerät		Artikel
	1		Hauptabdeckung (546606701)
	4		Steckkupplung (546632301)
	8		Clip Abdeckungsverbindung (593778401)
	2		Magnet D20x2 (593822101)
	1		Stoßfänger vorne (546606901) Front
	1		Stoßfänger links (546607001) Left
	1		Stoßfänger rechts (546609101) Right
	1		Stoßfänger hinten (546609301) Rear
	1		Deckel oben links orange (546619101) oben, links, orange
	1		Deckel oben rechts orange (547274101) oben, rechts, orange
	1		Schutzabdeckung Bedieneinheit (546910001) HMI
	21		Schraube 5x16mm Torx (574450101)
	1		Stütze vorne (546619402) Front
	2		Stütze hinten Serviceposition (546619501) Rear
	1		LED-Leuchten inkl. Verkabelung (547229001)
	1		Radarsensor (538876303) Radar KIT
	1		Kabelsatz Radarsensor ca. 8 cm (531407202)
	1		Griffleiste (547565101) Griffleiste
	1		Halter Drehpunkt (547156001)
	1		USB-Kabel USB-B auf USB-C ca. 13 cm (547164001)
	1		Frontmodul (547151401) Nose module
	1		Aufkleber Krone 70mm (587423502)
	1		Gehäuse Frontbereich (547151301)
	1		Ladekontakte inkl. Verkabelung (546919301) Charging plate wiring assy
	1		Magnet 20x4mm (547582601)
	1		Halter Magnet 20x4mm (547582201) Magnet 20x4mm

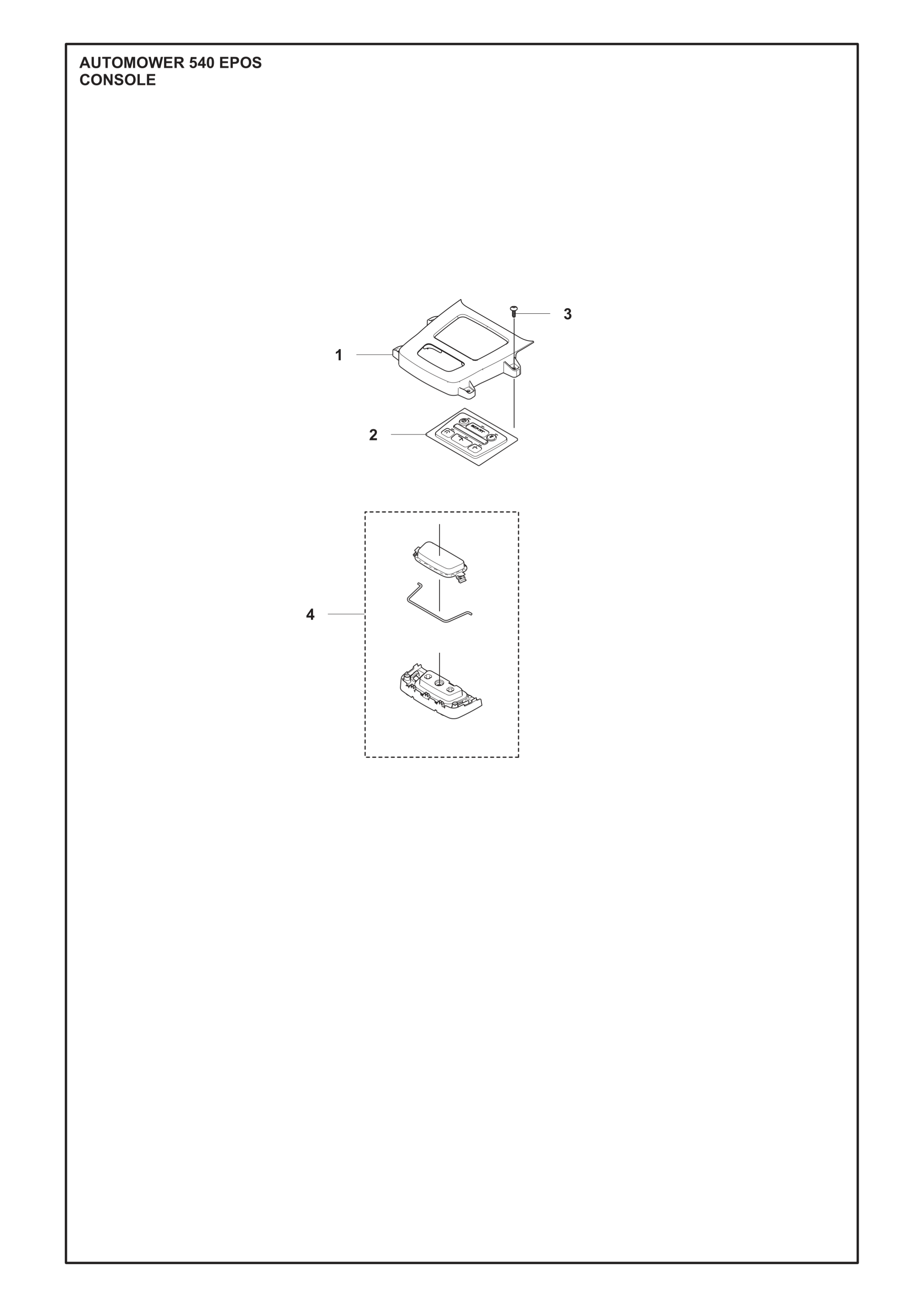

Nr.	Anzahl im Gerät		Artikel
	1		Abdeckung Bedienkonsole (546625501)
	1		Tastatur 6 Tasten (546405504)
	4		Schraube 5x16mm Torx (574450101)
	1		Stopptaste (547580701) Stopptaste, Baugruppe

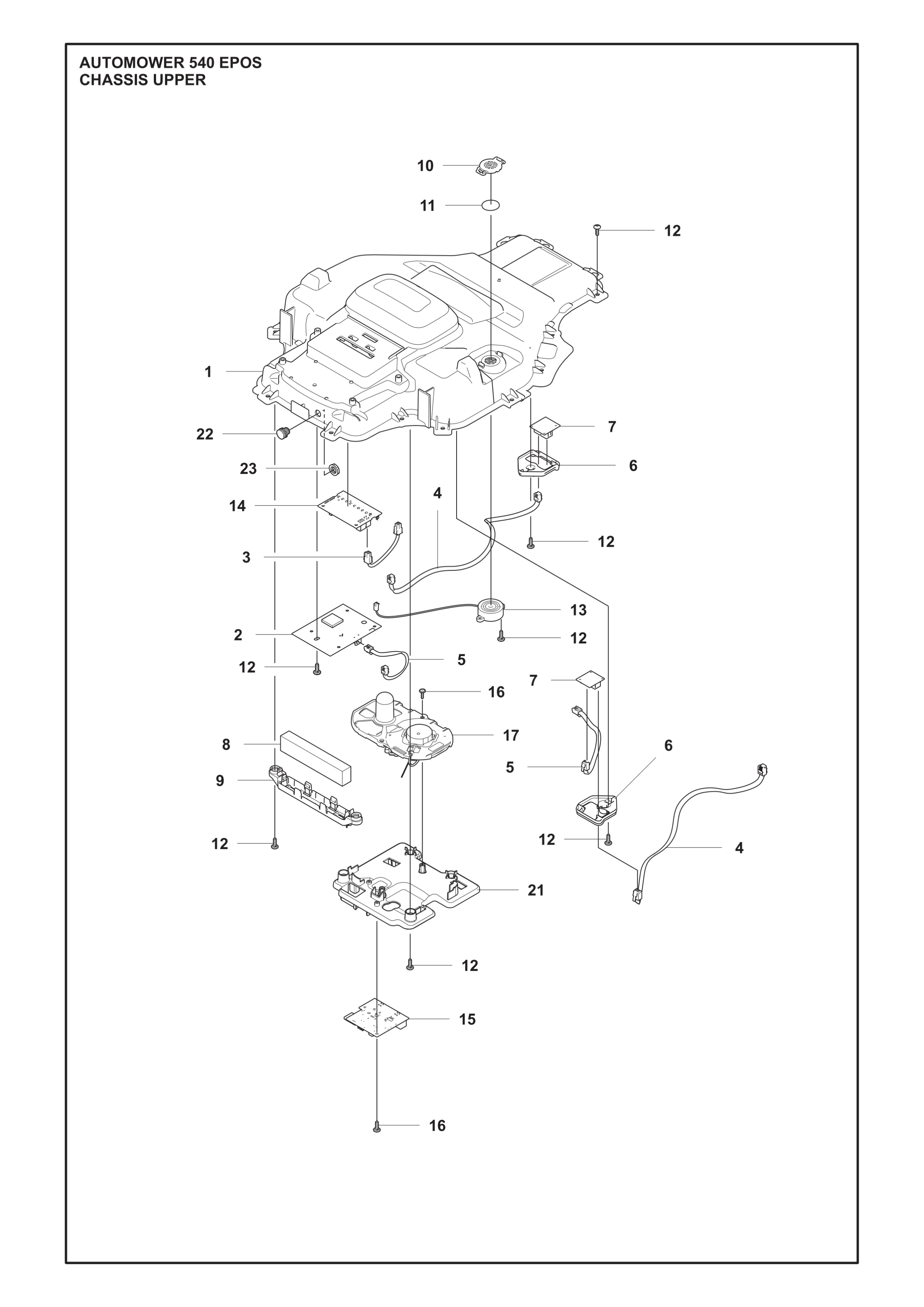

Nr.	Anzahl im Gerät		Artikel
	1		Elektronikgehäuse oben (Chassis) (546625402)
	1		Kommunikationsplatine CBT10 (536462903) Communication circuit board, CBT10
	1		Kabel Bedieneinheit-Platine 4-polig (547846808)
	2		Kabel RJ12 6-polig (547108612)
	2		Modular-Jack-Kabel (536253901)
	2		Halter 3D-Sensorplatine (535563901)
	2		Magnetsensor-Platine (591125502) Magnetic senor circuit board
	1		Gewichtsstange (598503602)
	1		Halter Gewichtsstange (531352801) Gegengewicht
	1		Deckel Luftfilter (586038902)
	1		Gore-Membran VE7 20x29mm (548629101)
	28		Schraube 5x16mm Torx (574450101)
	1		Summer 2.8kHz 80V (547309101) Buzzer
	1		Platine Bedieneinheit (538947101) HMI circuit board
	1		Applikationsplatine (547006601) Application circut board
	8		Schraube 14mm grau (575543314)
	1		Halter RTK-Antennenmodul 868MHz (EU-Ausführung) (540955001) RTK, 868MHz, EU, P22
	1		Halter RTK-Antennenmodul 915MHz (NZ-Ausführung) (547709608) RTK, 915MHz, 5V, NZ
	1		Halter RTK-Antennenmodul 915MHz (AU-Ausführung) (547709607) RTK, 915MHz, 5V, AU
	1		Halter RTK-Antennenmodul 915MHz (US-/CA-Ausführung) (547709606) RTK, 915MHz, 5V, US/CA
	1		Halter EPOS-Applikationsplatine (546625101)
	1		Filter schwarz (541223101)
	1		Kontermutter M12x1.5 (541223701)

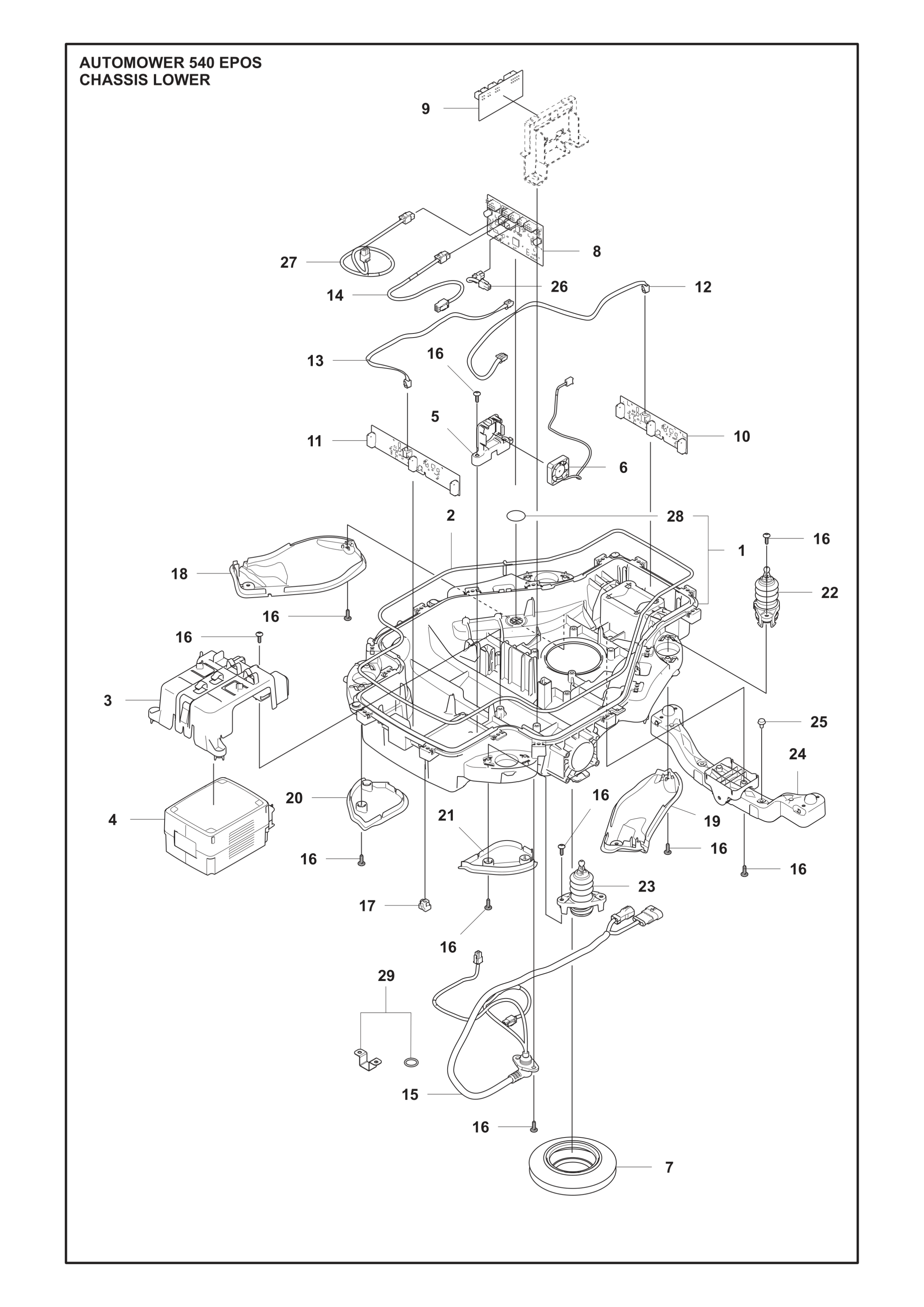

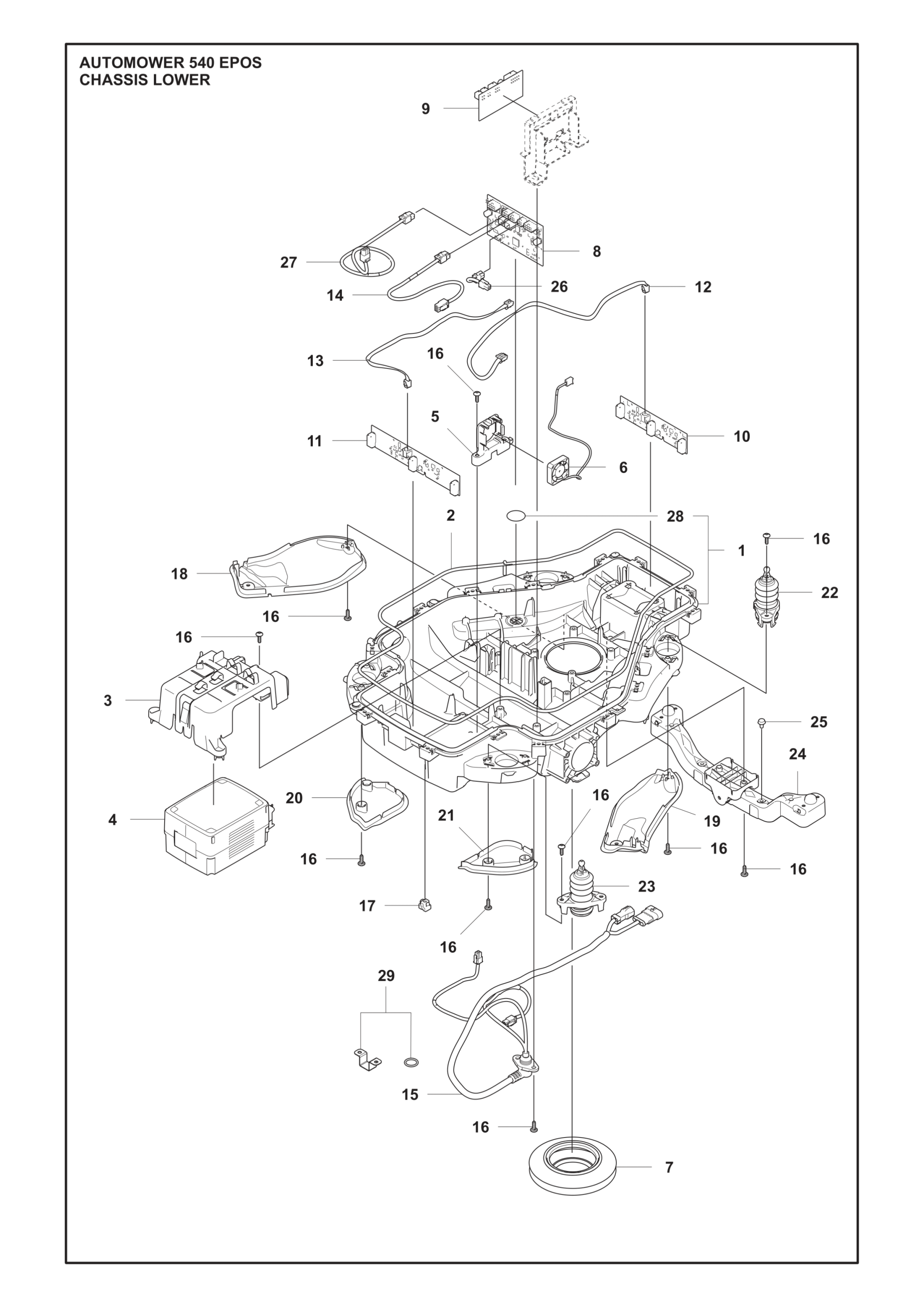

Nr.	Anzahl im Gerät		Artikel
	1		Elektronikgehäuse unten (Chassis) (541382001) inkl. Pivot-Membran
	1		Dichtungsstreifen Chassis unten 10 Stk. (574874705)
	1		Halter Akku 36V (546625001)
	1		Akku (546834401)
	1		Halter Lüfter (536651501)
	1		Lüftermotor (547555901) Cooling fan
	1		Gummibalg Schneidsystem (599318301)
	1		Steuerungsplatine Radmotoren (546326402) Wheel motor control circuit board
	1		Steuerungsplatine Messermotor und Höhenverstellung (546326102) Cutting motor and Height adjustment motor circuit board
	1		Platine Schleifensensor (546001101) Loop receiver board front
	1		Platine Schleifensensor hinten Typ 9 (546007101) Loop receiver board rear
	1		Kabelsatz RJ12 Schleifensensor hinten 550mm (547108604) Wiring assy loop rear
	1		Kabelsatz RJ12 Schleifensensor vorne 400mm (547108611) Wiring assy loop front
	1		Akkukabel 6-polig 340mm (546688701) Wiring assy battery
	1		Hauptkabel hinten ca. 1.27m (546640201) Main cable
	33		Schraube 5x16mm Torx (574450101)
	16		Schraubblock-Einsatz (598004501)
	1		Deckel Schmutzschutz vorne links (546625201) Schmutzschutz, vorne links
	1		Deckel Schmutzschutz vorne rechts (546625301) Schmutzschutz, vorne rechts
	1		Abdeckung Schmutzschutzbürste hinten links (547044902) hinten links, Bürste
	1		Abdeckung Schmutzschutzbürste hinten rechts (547045002) hinten rechts, Bürste
	2		Joystick Hebe- und Stoßsensor vorne (531281201) Lift and collision front
	2		Joystick Stoßsensor hinten (531281301) Collision Rear
	1		Wellenbaugruppe Radaufhängung (547158401) Shaft assy
	2		Dämpfer Trägerbalken (535293701)
	1		Kabel Bedieneinheit 4-polig 53mm (547846809)
	1		Kabel Bedieneinheit 6-polig 400mm (546689101)
	1		Gore-Membran VE7 20x29mm (548629101)
	1		Halter mit O-Ring (541382201)

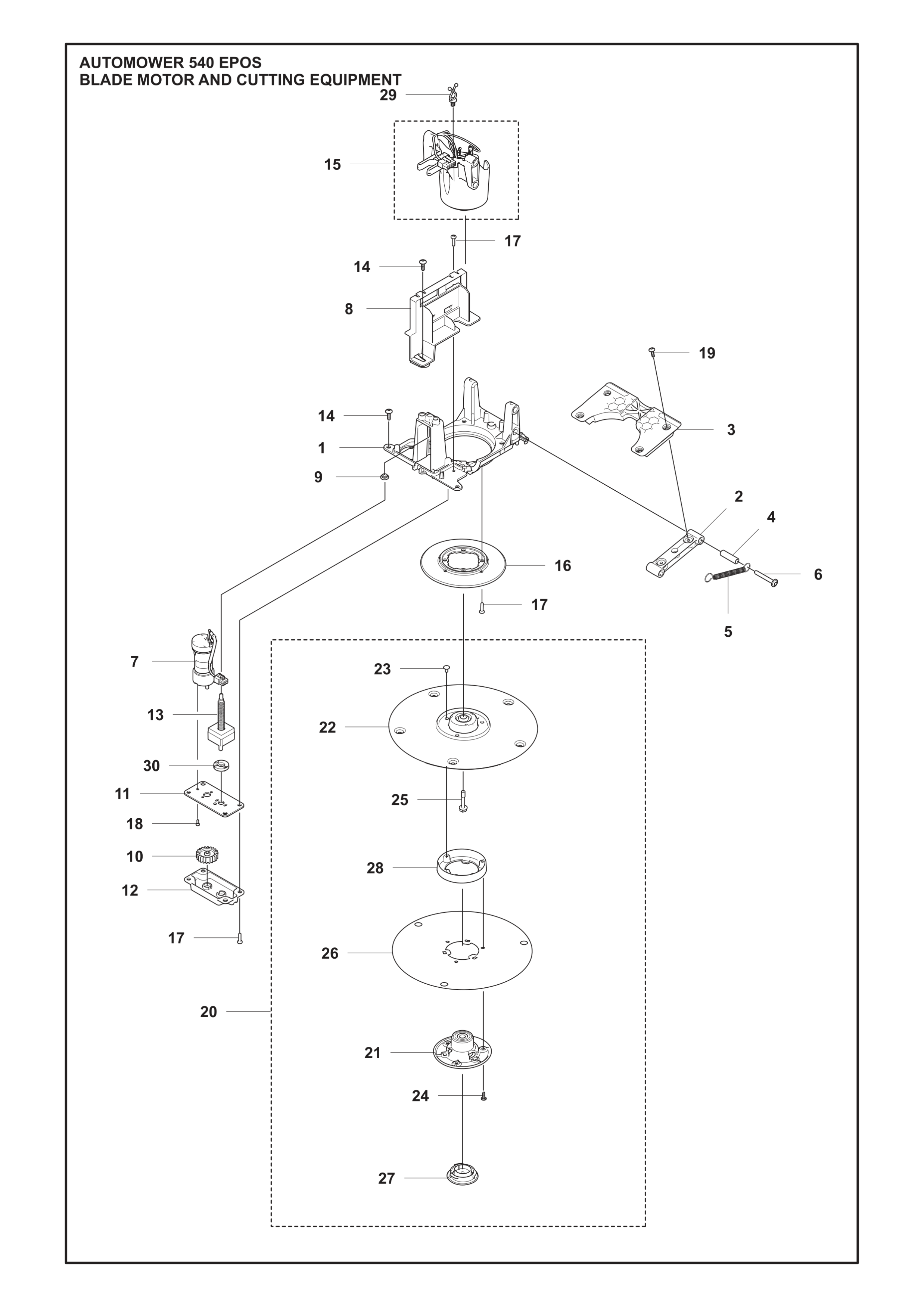

Nr.	Anzahl im Gerät		Artikel
	1		Rahmenhalterung Schneidmodul (546569401)
	4		Lenkerarm Schnitthöhenverstellung (546569501)
	1		Stütze Lenkerarm (547394201)
	8		Hülse D9.9/d6.5 L=34.4 (547394301)
	2		Zugfeder Schnitthöhenverstellung (547394101)
	8		Linsenkopfschraube M6x45 T27 (547790901)
	1		Motor Schnitthöhenverstellung (597762001) Schnitthöhenverstellung
	1		Halter MCB-Schneidsystem (547178601)
	1		Buchse 5x9x5 (536813301)
	2		Stufenrad A Schnitthöhenverstellung (546569701)
	1		Befestigungsplatte Schnitthöhenverstellung (546569601)
	1		Deckel Schnitthöhenverstellung (546569801)
	1		Schneckengetriebe Schnitthöhenverstellung (548050301)
	7		Schraube 5x16mm Torx (574450101)
	1		Messermotor (546678301) Cutting motor
	1		Rahmen Dichtungsbalg (546570201)
	7		Schraube M4x16 T20 (548234501)
	3		Schraube M3x8 T10 (547793201)
	4		Schraube 14mm grau (575543314)
	1		Mid-Cut-Schnellwechsel-Messerteller 20-60mm (548021201) 20-60mm, Mid-Cut, Schnellwechsel
	1		Lagergehäuse Gleitteller Aluminium (548810501) Bearing housing assy
	1		Messerscheibe 260 M (546639001) Cutting disc assy
	3		Schraube Messerteller M4x8 Torx (590508701)
	3		Schraube 14mm grau (575543314)
	1		Schraubenhalter Messerscheibe (599535101)
	1		Gleitplatte 260 M (546571701) 260 M
	1		Kappe Gleitplatte (547159801)
	1		Stütze Gleitplatte (547159701)
	1		Kabelhalter Twist-Lock (580682901)
	1		Buchse Schnitthöhenverstellung (548493101)

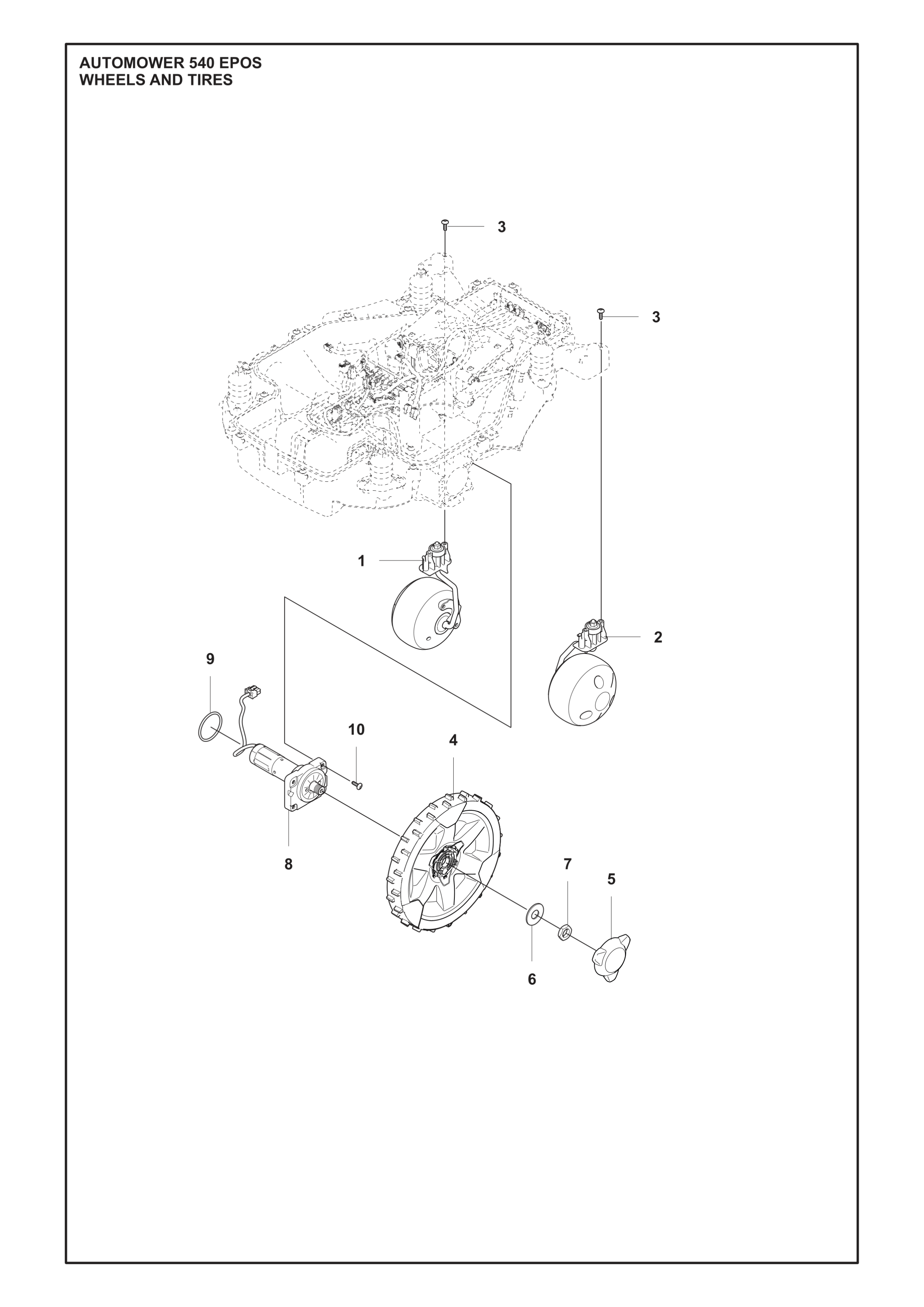

Nr.	Anzahl im Gerät		Artikel
	1		Vorderrad links Ø120mm (546572001) Support wheel assy left
	1		Vorderrad rechts Ø120mm (547634801) Support wheel assy right
	2		Schraube 5x16mm Torx (574450101)
	2		Hinterrad grau (582280207) Rear wheel
	2		Radkappe Hinterrad schwarz (579505503)
	2		Scheibe Hinterrad (586210601)
	2		Sechskant-Flachmutter M16 (731432401)
	2		Radmotor Typ 151.11 (546282801) Wheel motor
	2		O-Ring Radmotor 47.22x3.53mm (580443902)
	8		Schraube 5x16mm Torx (574450101)

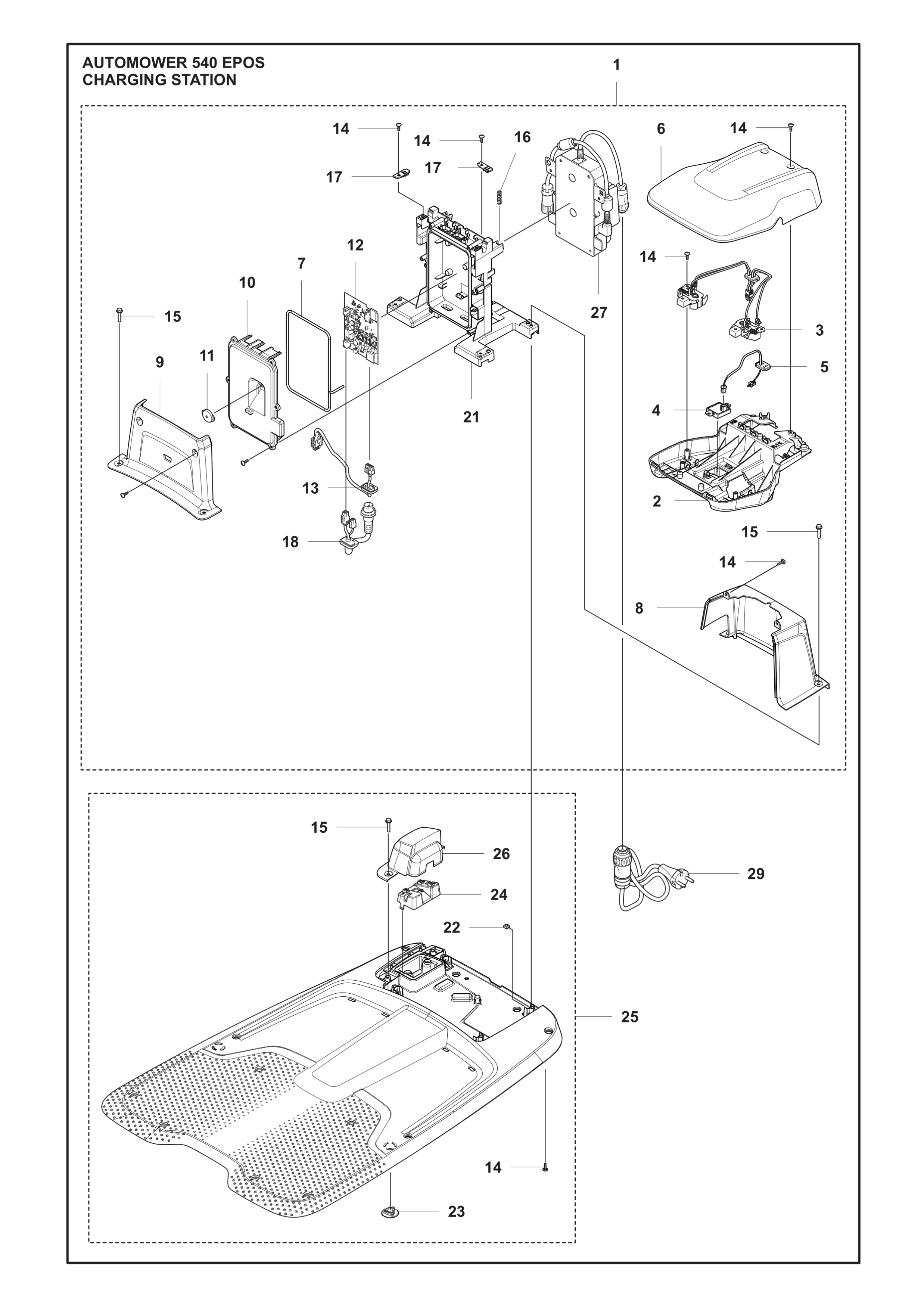

Nr.	Anzahl im Gerät		Artikel
	1		Ladeturm Ladestation mit Smart-Netzteil (540624201) Charging tower assy
	1		Rahmen Deckel Ladeturm (546869301)
	1		Kabelsatz Ladekontakte Ladestation (546913801)
	1		Gehäuse Magnetsensor mit Platine (599476401) Magnetsensor, Platine, P3
	1		Kabelsatz Magnetsensor 280mm (546700001)
	1		Deckel Ladeturm oben (546868901)
	1		Dichtungsstreifen Ladestation (574874722)
	1		Gehäuse hinten Ladeturm (546869501) hinten, Ladeturm
	1		Gehäuse vorn Ladeturm (546869601) vorn, Ladeturm
	1		Abdeckung Platine Ladestation (546869701)
	1		Kappe (546282401)
	1		Platine Type 60 Ladestation Smart-Netzteil (546326503) Charging station circuit board
	1		Adapterkabel N-F- und Begrenzungskabel 360mm (546913901)
	17		Schraube 5x16mm Torx (574450101)
	8		Bolzen M6x30 (547620001)
	2		Feder Deckel Ladeturm (547597101)
	3		Halter Drehpunkt (547156001)
	1		Kabelsatz Sekundärseite Smart-Netzteil (547104701)
	1		Ständer Ladeturm (546869801)
	6		Vierkantmutter M6 (503226601)
	2		Bajonettkupplung (599436301)
	1		Brücke Bodenplatte Ladestation (547586001)
	1		Bodenplatte Ladestation (546869901) CS
	1		Klappe Brücke Bodenplatte (546870201)
	1		Netzteil Smart 48V 8A (546652801)
	1		Netzkabel Smart-Netzteil (brasilianische Ausführung) (598973308) BR
	1		Netzkabel Smart-Netzteil (EU-Ausführung) (598973301) EU
	1		Netzkabel Smart-Netzteil (AUS-/NZ-Ausführung) (598973305) AU/NZ
	1		Netzkabel Smart-Netzteil (CH-Ausführung) (598973303) CH
	1		Netzkabel Smart-Netzteil (UK-/IE-Ausführung) (598973302) UK/IR

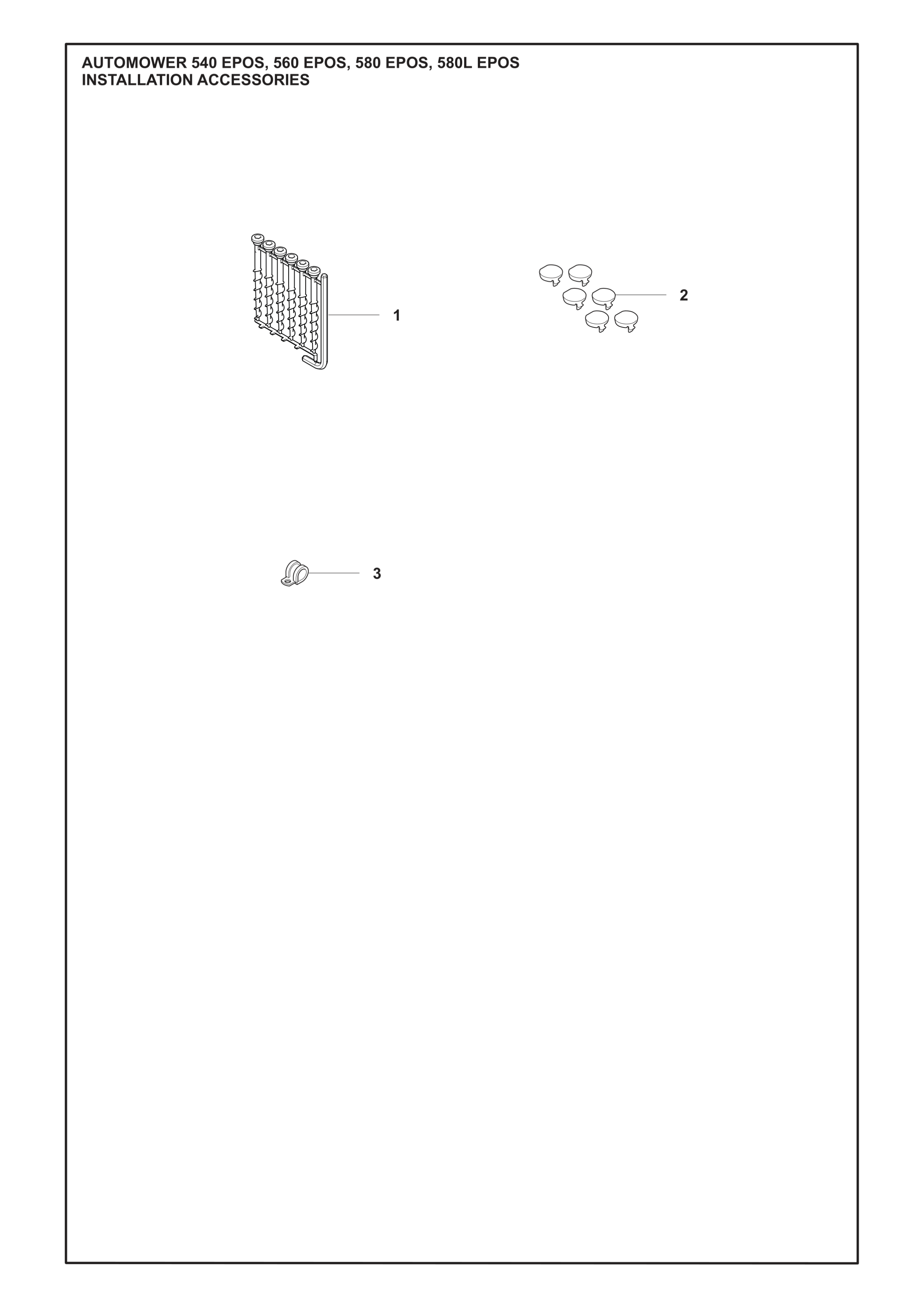

Nr.	Anzahl im Gerät		Artikel
	1		Ankerschrauben Ladestation und Garage (597435801) Anchor screws, 6pcs
	1		Stopfen Bodenankerlöcher 6 Stk. (547637901) 6 pack
	1		P-Clip-Klemme 13mm (538635501) P-Clip, 13mm, Edelstahl/Gummi

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Lagergehäuse Gleitteller Aluminium (548810501) Gleitteller, Aluminium
	Gleitplatte 260 M (546571701) 260 M
	Messerscheibe 260 M (546639001) 260 M
	Gore-Membran VE7 20x29mm (548629101) Gore VE7, 20x29mm
	Dichtungsstreifen Chassis unten 10 Stk. (574874705) Ø5mm, unteres Chassis, P2
	Dichtungsstreifen Ladestation (574874722) Ladestation, P22
	Vorderrad rechts Ø120mm (547634801) rechts, Ø120mm
	Vorderrad links Ø120mm (546572001) links, Ø120mm
	O-Ring Radmotor 47.22x3.53mm (580443902) O-Ring.
	Hinterrad grau (582280207) grau, komplett
	Akku (546834401) 36V, 4Ah, Typ 32
	Schutzabdeckung Bedieneinheit (546910001) HMI
	Schraubblock-Einsatz (598004501) Schraubblock
	Ankerschrauben Ladestation und Garage (597435801) Ankerschraube

Zubehör

	Artikel beschreibung
	Referenzstation EPOS RS 4G (970844001) EPOS RS 4G
	Referenzstation EPOS RS5 (EU-Ausführung) (970468201) EPOS RS5
	Kamera-Aufsatz Robotics Vision (547788501) Robotics Vision, 540/560/580/580L EPOS
	Überspannungs- und Blitzschutz (599903601) Blitzschutz
	Starter-Kit aktive Radbürsten (548283002) Startkit, P22
	Radbürsten-Ersatz-Set 10 Stk. (548283101) 10 Stk.
	Mid-Cut-Schnellwechsel-Messerteller 20-60mm (548021201) 20-60mm, Mid-Cut, Schnellwechsel
	Schnellwechsel-Messerteller Low-Cut 10-50mm (548021001) Low Cut, 10-50mm
	Garage L (540546501) Größe L
	Radreinigungs-Set 2 Stk. (546260001) 2 Stk.
	Solar-Ladesystem EPOS-Referenzstation (548847701) EPOS Referenzstation
	Hybrid-Gras-Kit 1x1 m (598896001) Hybrid-Gras, 1x1 m
	Standard PRO Messer 45 Stk. (599805301) Standard PRO, 45 Stk.
	Endurance PRO Messer 6 Stk. (599805201) Endurance PRO, HSS, 6 Stk.

Dokumente

Für Husqvarna Automower 540 EPOS stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.
