Husqvarna CEORA RZ 43L | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell CEORA RZ 43L von Husqvarna. Weitere Informationen findest Du in den zugehörigen Dokumenten und Anleitungen.

Ersatzteilkatalog für CEORA RZ 43L

Nr.	Anzahl im Gerät		Artikel
	1		Gehäuse Mähdeck unten (598002901) Mähdeck
	1		Abdeckung Mähdeck oben vorne rechts (598004201) oben vorne rechts
	1		Abdeckung Mähdeck oben vorne links (598004101) oben vorne links
	1		Abdeckung Mähdeck oben mittig mit Logo-Emblem (598004001) oben mittig, Logo
	1		Griff Abdeckung rechts (598003401) seitlich rechts, zum Anheben
	1		Griff Abdeckung links (598003301) seitlich links, zum Anheben
	1		Stoßfänger Mähdeck vorne rechts (598003901) Bumper front right
	1		Stoßfänger Mähdeck vorne links (598003801) Bumper front left
	1		Griff Abdeckung vorne oben (598003101) vorne oben
	1		Griff Abdeckung vorne unten (598003201) vorne unten
	4		Magnet Abdeckungsverbindung (593778501) Magnet
	14		Clip Abdeckungsverbindung (593778401) Abdeckungsverbindung
	24		Schraube 5x16mm Torx (574450101) Screw
	14		Schraubblock-Einsatz (598004501) Schraubblock
	6		Flansch-Sicherungsmutter M6 (576645703) Nut
	2		Stütze Schutzplatte (599679801) Support

Nr.	Anzahl im Gerät		Artikel
	1		Ladekabelsatz (537485201) UP TO S/N 222303011, Charging chain kit, See SB B1220029A-07
	1		Ladekabelsatz mit Ladeplatten (597277603) FROM S/N 222303012, Chassis cable + Charging plates
	17		Kabelbinder mit Pfeilclip 4.7x205mm (599436401) 4.7x205mm, PA66, Pfeilclip, Alternative 1
	17		Kabelhalter Twist-Lock (580682901) Twist lock - Alternative 2
	1		Gehäuse Magnetsensor mit Platine (599476401) Magnetsensor, Platine, P3
	1		Halter Ladeplatten (598003501) Ladeplatten
	19		Schraube 5x16mm Torx (574450101) Screw
	2		Schraube 14mm grau (575543314) Screw
	6		Schraubblock-Einsatz (598004501) Schraubblock
	1		Basis Elektronikbox (597978501) Elektronikbox, Kopplungsplatine
	1		Kopplungsplatine (594088901) Coupling circuit board
	3		Gehäuse Schleifensensorplatine Typ 5 (599474901) Schleifensensorplatine Typ 5
	1		Abdeckung Elektronikbox mit Dichtung (599662801) Elektronikbox, mit Dichtung
	1		Gore-Membran VE7 20x29mm (548629101) Air Filter
	1		Deckel Luftfilter (586038902) Luftfilter
	1		LED-Frontleuchte rechts inkl. Kabel (595312402) LED light front right
	1		P-Clip-Klemme 13mm (538635501) P-Clip, 13mm, Edelstahl/Gummi
	2		Ultraschallsensor inkl. Kabel (599645404) Ultrasonic sensor + cable
	1		LED-Frontleuchte links inkl. Kabel (595312401) LED light front left
	1		Kabelsatz Magnet- und Schleifensensor 700mm (598531408) Wiring assy Magnetic & loop sensor single
	2		Kabelsatz LED-Frontleuchte 3-polig (599597603) Wiring assy LED light 3P Front
	1		Kabelsatz Magnet- und Schleifensensor 365mm (598531405) Wiring assy magnetic loop doc
	1		Doppel-Kabelsatz Magnet- und Schleifensensor 365/700mm (598531301) Wiring assy Magnetic & loop sensor double
	1		Dichtkappe Anschlussgehäuse (529890101) Anschlussgehäuse
	1		Dichtung Anschlussbox (548468701) Anschlussbox

Nr.	Anzahl im Gerät		Artikel
	2		Deckel Luftfilter (586038902) Deckel
	8		Schraubensatz 5 Stk. (577713801) Screw
	2		Entlüftungsmembran 10 Stk. (577753701) Air filter
	2		Abdeckung Schnitthöhenverstellung oben (598027902) oben, Schnitthöhenverstellung
	2		Dichtung Gehäuse Schnitthöhenverstellung (599304901) Schnitthöhenverstellung
	2		Motor Schnitthöhenverstellung (597762001) Schnitthöhenverstellung
	1		Schneckengetriebe Schnitthöhenverstellung (536487201) Worm gear assy
	4		Schraube M6x100 (535432801) Screw
	4		Bürste 15x5x95 Schnitthöhenverstellung (599475401) 15x5x95, Schnitthöhenverstellung
	2		Gehäuse Motor und Getriebe Schnitthöhenverstellung (599296701) Schnitthöhenverstellung
	10		Senkschraube M6x45 (529791402) Screw
	1		Rahmenplatte oben links (599936703) Plate upper left
	1		Halter Begrenzung Schnitthöhenverstellung (599304402) Schnitthöhenverstellung, Begrenzung
	4		Senkschraube M6x30 (529791401) Screw
	4		Dämpfer Vorderradhalter (599609401) Damper
	6		Schraube M3x6 (581835101) Screw
	4		Stufenrad A Schnitthöhenverstellung (598027701) Gear
	2		Abdeckung Schnitthöhenverstellung unten (598028001) unten, Schnitthöhenverstellung
	4		Hülse Ø18 L=30mm (599936901) Ø18, L=30
	1		Rahmenplatte unten links (599936601) Plate lower left
	2		Hülse Vorderradaufnahme (598008001) Stützrad
	2		Vorderrad Ø120 (597907201) Servicing wheels
	2		Flansch-Sicherungsmutter M6 (576645703) Nut
	2		Bolzen (576564301) Bolt
	2		Stütze Vorderradaufhängung (599936201) Support
	2		Halter Vorderrad Ø120 (535338501) Stützrad Ø120
	3		Balken Aluminiumprofil 30x20x2 (599936801) Alu-Profil, 30x20x2, CD
	1		Rahmenplatte oben rechts (599936704) Plate upper right
	1		Platte Rahmen unten rechts (599936602) Plate lower right
	12		Schraube M5x12 T27 (525755105) Screw
	6		Joystick (598446501) Joystick assy
	6		Gummidämpfer A19.5 H19 M6x11.5 (598483301) Gummi, A19.5, H19, M6x11.5
	2		Stütze Kollisionsbegrenzer (599936301) Support
	6		Senkschraube M6x60 (529791403) Screw
	1		Buchse 5x9x5 (536813301) 5x9x5, Kunststoff

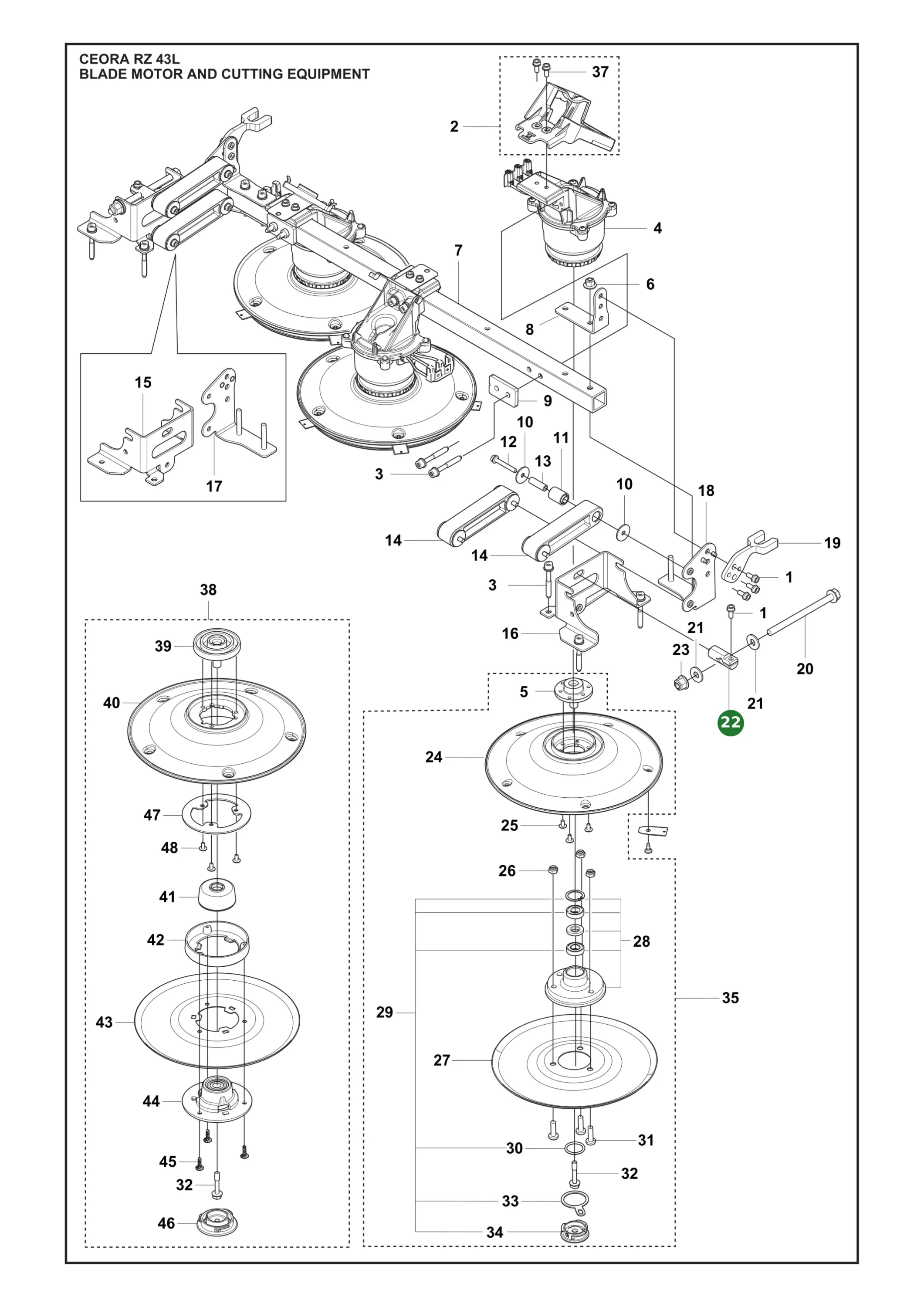

Nr.	Anzahl im Gerät		Artikel
	6		Schraube M5x12 T27 (525755105)
	3		Halter-Kit G4B Kunststoff (547396002) G4B, Kunststoff
	12		Senkschraube M6x45 (529791402) Screw
	3		Messermotor ab Seriennummer 260404837 (597599303) Cutting Motor From S/N 260404837
	3		Messermotor bis Seriennummer 260404836 (540887201) Cutting Motor Upgrade kit Up to S/N 260404836
	3		Nabe Messermotor (599412302) Hub
	4		Flansch-Sicherungsmutter M6 (576645703) Nut
	1		Trägerbalken 25x25x3 (531022402) 25x25x3
	2		Stütze seitlich Giebelhalter (531022602) Support Gable
	3		Stützplatte Trägerbalken (531022702) Plate support
	16		Unterlegscheibe 5.5x22x1.5 (503230072) Washer
	8		Silentblock-Buchse Höhenverstellung (599690301) Silentblock
	8		Schraube M5x35 T27 (525755109) Screw
	8		Hülse D8/d5 L=25 (529856201) D8/d5, L=25
	4		Lenker Parallelogramm-Höhenverstellung (598028101) Link arm
	1		Halter Höhenverstellung rechts (599936402) rechts, Höhenverstellung
	1		Halter Höhenverstellung links (599936401) links, Höhenverstellung
	1		Giebelhalter rechts (599936504) rechts, Giebel
	1		Giebelhalter links (599936503) links, Giebel
	2		Halter Höhenverstellungsheber (599304301) Höhenverstellungsheber
	2		Flanschschraube M8x110 (529948901) Screw
	4		Unterlegscheibe 8.4x20x2 Nylon (531093601) Washer
	2		Halter Verbindungsmutter Winkelverstellung (599605901) Mutter, Winkelverstellung
	2		Flansch-Sicherungsmutter M8 (576645704) Nut
	3		Messerscheibe Low Cut (536456201) Cutting disc
	9		Schraube Messerteller M4x8 Torx (590508701) Screw
	9		Sicherungsmutter M6 (591490801) Nut
	3		Gleitteller Low Cut (536593401) Low Cut
	3		Lagergehäuse Gleitteller L (537528901) Bearing housing assy
	1		Lagersatz Gleitteller-Nabe 3 Stk. (546105602) Bearing KIT, 3-pack
	3		O-Ring-Dichtung Gleitteller (536881301) O-Ring
	9		Linsenkopfschraube M6x20 T30 (538737501) Screw
	3		Schraubenhalter Messerscheibe (599535101) Schraube, Messerscheibe
	3		Spannband Deckel Gleitteller-Nabe (599533701) Deckel
	3		Deckel Gleitteller-Nabe (598409201) Gleitteller-Nabe
	3		Low-Cut-Schnellwechsel-Messerteller 10-60mm (nordamerikanische Ausführung) (536930910) Low Cut, 10-60mm, Nordamerika
	3		Low-Cut-Schnellwechsel-Messerteller 10-60mm (536930903) Low Cut, 10-60mm
	6		Flanschschraube M5x12 T27 (525755117) Screw
	3		Low-Cut-Schnellwechsel-Messerteller 10-60mm (nordamerikanische Ausführung) (536930912) Low Cut, 10-60mm, Nordamerika
	3		Low-Cut-Schnellwechsel-Messerteller 10-60mm (536930903) Low Cut, 10-60mm
	3		Nabe Messermotor (548079101) Hub
	3		Messerscheibe Low Cut Ø240mm (548111602) Cutting disc
	3		Abdeckung Lagergehäuse Gleitteller (548821101) Shield
	3		Stütze Gleitplatte (547159701) Support
	3		Gleitteller 240 L (548077701) 240 L
	3		Lagergehäuse Gleitteller Aluminium (548810501) Bearing housing assy
	6		Schraube 14mm grau (575543314) Screw
	3		Deckel Gleitteller orange/schwarz (547159803) Gleitteller, orange/schwarz, STD0005
	3		Abstandsblech Messerscheibe (541195701) Messerscheibe
	9		Bund-Linsenkopfschraube M4x12 (588222202) Screw

Nr.	Anzahl im Gerät		Artikel
	1		Deckel Luftfilter (586038902) Luftfilter
	1		Gore-Membran VE7 20x29mm (548629101) Air filter
	10		Schraube 5x16mm Torx (574450101) Screw
	1		Abdeckung Hauptplatine (599656301) Elektronikbox, Hauptplatine
	1		Kabelsatz Front-Steuerplatine Anschlussplatine (595311902) Wiring assy Controlboard
	1		Kabelsatz Magnet- und Schleifensensor 1060mm (598531407) Wiring assy Magnetic loop sensor single
	1		P-Clip-Klemme 13mm (538635501) P-Clip, 13mm, Edelstahl/Gummi
	13		Kabelhalter Twist-Lock (580682901) Twist lock - Alternative 2
	13		Kabelbinder mit Pfeilclip 4.7x205mm (599436401) 4.7x205mm, PA66, Pfeilclip, Alternative 1
	1		Magnet Magnetsensor D8x10mm (598460901) Magnet
	2		Magnet D20x2 (593822101) Magnet
	2		Kabelsatz Magnet- und Schleifensensor 700mm (598531406) Wiring assy Magnetic loop sensor single
	6		Schraube M5x12 T27 (525755105) Screw
	2		Kabelsatz Schnitthöhenverstellung (598863002) Wiring assy Height adjustment motor
	3		Steuereinheit Messermotor G4/B (598919503) Control unit, cut motor board (G4/B) incl. wiring
	2		Schraube 14mm grau (575543314) Screw
	1		Steuerungsplatine Typ 2 (594086801) Control board type 2
	2		Senkschraube M6x45 (529791402) Screw
	8		Schraubblock-Einsatz (598004501) Schraubblock
	1		Basis Elektronikbox (598370701) Elektronikbox, Hauptplatine
	3		Abdeckung Steuereinheit G4/B (529332001) G4/B, Steuereinheit
	3		Gehäuse Magnetsensor mit Platine (599476401) Magnetsensor, Platine, P3
	1		Dichtung Hauptplatinen-Abdeckung (548468601) Hauptplatinen-Abdeckung

Nr.	Anzahl im Gerät		Artikel
	2		Kappe Lagergehäuse Vorderrad (535541701) Lagergehäuse, Stützrad
	2		Flansch-Sicherungsmutter M6 (576645703) Nut
	2		Radialdichtung 12x22x5mm Vorderrad (531370601) Radial seal
	2		Gummibalg Lagergehäuse Vorderrad (599530801) Stützrad
	2		Schutzscheibe Lagergehäuse Vorderrad (531370701) Shield
	1		Vorderrad Mähdeck (537582302) Front wheel
	1		Abdeckungssatz Vorderrad Ø120mm (546200501) Stützrad, Ø120mm
	6		Schraube 5x16mm Torx (574450101) Screw

Nr.	Anzahl im Gerät		Artikel
	1		Gelenkbolzen Exzenter (598014401) Exzenter
	1		Halter Schwenkarm-Schnittstelle mit Verriegelungshebel (599606201) Verriegelungshebel
	2		Laufrad Verriegelungshebel (534209601) Wheel
	1		Stützplatte Exzenter (597951301) Excenter support plate
	2		Feder Exzenterplatte grün (531249401) Exzenterplatte, grün
	2		Hülse Exzenterplatte (598024101) Exzenterplatte
	2		Abdeckung Horizontaldämpfer (599154001) Horizontaldämpfer
	2		Feder Horizontaldämpfer blau (531249501) Horizontaldämpfer, blau
	1		Gewindestift Innensechskant M10x10 (599831001) Screw
	1		Halter Schwenkarm-Schnittstelle (599606103) Schnittstelle, inkl. Buchse
	1		Unterlegscheibe 5.5x22x1.5 (503230072) Washer
	2		Schraube 5x16mm Torx (574450101) Screw
	1		Unterlegscheibe 6.5x11x1mm (503230005) Washer
	2		Schraube M6x30 T27 mit Sicherung (525762503) Screw
	1		Feder Exzenterhaken (599504601) Exzenterhaken
	1		Haken Exzenterverriegelung (597908501) Exzenterverriegelung
	4		Senkschraube M6x60 (529791403) Screw
	1		Halter Schnittstelle Schneideinheit (597907302) Schneideinheit
	2		Buchse Drehpunkt Schwenkarm-Schnittstelle (598008201) Drehpunkt, Schnittstelle
	1		Stütze Federanschlag (535589401) Support
	1		Welle Drehpunkt Schwenkarm-Schnittstelle (599504301) Shaft
	1		Buchse Kunststoff 16x22x16mm (536813401) 16x22x16, Kunststoff
	1		Unterlegscheibe 16x24x3mm (535014601) Washer
	1		Feder Axialdämpfer (534998801) Axialdämpfer
	1		Sechskant-Flachmutter M16 (731432401) Nut
	2		Schraube M8x60 (506570108) Screw
	2		Flansch-Sicherungsmutter M8 (576645704) Nut
	2		Unterlegscheibe rund Gelenkbolzen (548712401) Washer
	2		Hülse Gelenkbolzen (548501701) Gelenkbolzen

Nr.	Anzahl im Gerät		Artikel
	1		Schutzplatte Mähdeck (599466701) Protection plate
	3		Gummibalg Messermotor (599530701) Messermotor
	16		Schraube 5x16mm Torx (574450101) Screw

Nr.	Anzahl im Gerät		Artikel
	1		Servicewerkzeug (599739901)
	1		Messer Carbon extra dick 300 Stk. (US-Ausführung) (596287302) 300 Stk., US-Ausführung, inkl. Schrauben
	1		Messer Standard PRO 300 Stk. (US-Ausführung) (599805312) Standard PRO, 300 Stk., US-Ausführung, inkl. Schrauben
	1		Standard PRO Messer 45 Stk. (599805301) Standard PRO, 45 Stk., inkl. Schrauben
	1		Messer Carbon extra dick (577606505) 45 Stk., inkl. Schrauben
	1		Messer Carbon extra dick (577606604) 300 Stk., inkl. Schrauben
	1		Messer Standard PRO 45 Stk. (US-Ausführung) (599805311) Standard PRO, 45 Stk., US-Ausführung, inkl. Schrauben
	1		Messer Standard PRO 300 Stk. (599805302) Standard PRO, 300 Stk., inkl. Schrauben
	1		Messer Carbon extra dick 9 Stk. (US-Ausführung) (596287201) 9 Stk., US-Ausführung, inkl. Schrauben
	1		Messer Carbon extra dick 45 Stk. (US-Ausführung) (596287301) 45 Stk., US-Ausführung, inkl. Schrauben
	1		Mid-Cut-Schnellwechsel-Messerteller (536326201)
	1		Mid-Cut-Schnellwechsel-Messerteller (US-Ausführung) (536326210) Mid-Cut, Schnellwechsel, Nordamerika
	1		Low-Cut-Schnellwechsel-Messerteller 10-60mm (nordamerikanische Ausführung) (536930912) Low Cut, 10-60mm, Nordamerika
	1		Low-Cut-Schnellwechsel-Messerteller 10-60mm (536930903)

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Messerscheibe Low Cut (536456201) Low Cut
	Gleitteller Low Cut (536593401) Low Cut
	Vorderrad Mähdeck (537582302) Mähdeck
	Entlüftungsmembran 10 Stk. (577753701) 10 Stk.
	Dichtungsstreifen Ladestation (574874719) Ladestation, P3
	Joystick (598446501) Joystick-Baugruppe.
	Servicewerkzeug (599739901) Service
	Gummidämpfer A19.5 H19 M6x11.5 (598483301) Gummi, A19.5, H19, M6x11.5
	Dämpfer Vorderradhalter (599609401) Damper
	O-Ring 21x3mm (599743401) NBR 70, Ø21x3mm
	Schraubenhalter Messerscheibe (599535101) Schraube, Messerscheibe
	Spannband Deckel Gleitteller-Nabe (599533701) Deckel
	Deckel Gleitteller-Nabe (598409201) Gleitteller-Nabe
	Schraubblock-Einsatz (598004501) Schraubblock
	Flansch-Sicherungsmutter M6 (576645703) M6, Flansch, Nyloneinsatz, verzinkt
	Schraube 5x16mm Torx (574450101) 5x16mm, Torx
	O-Ring-Dichtung Gleitteller (536881301) Sealing
	Clip Abdeckungsverbindung (593778401) Abdeckungsverbindung
	Magnet D20x2 (593822101) D20x2mm
	Magnet Abdeckungsverbindung (593778501) Abdeckungsverbindung
	Ankerschrauben Ladestation und Garage (597435801) Ankerschraube

Zubehör

	Artikel beschreibung
	Ladestation CS4 (970468101) CS4
	Bodenplatte Ladestation CS4 (535423101) Ladestation CS4
	Low-Cut-Schnellwechsel-Messerteller 10-60mm (536930903) Low Cut, 10-60mm
	Standard PRO Messer 45 Stk. (599805301) Standard PRO, 45 Stk.

Dokumente

Für Husqvarna CEORA RZ 43L stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.
