Husqvarna 136Li | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell 136Li von Husqvarna. Wähle die passenden Teile direkt in den Explosionszeichnungen aus.

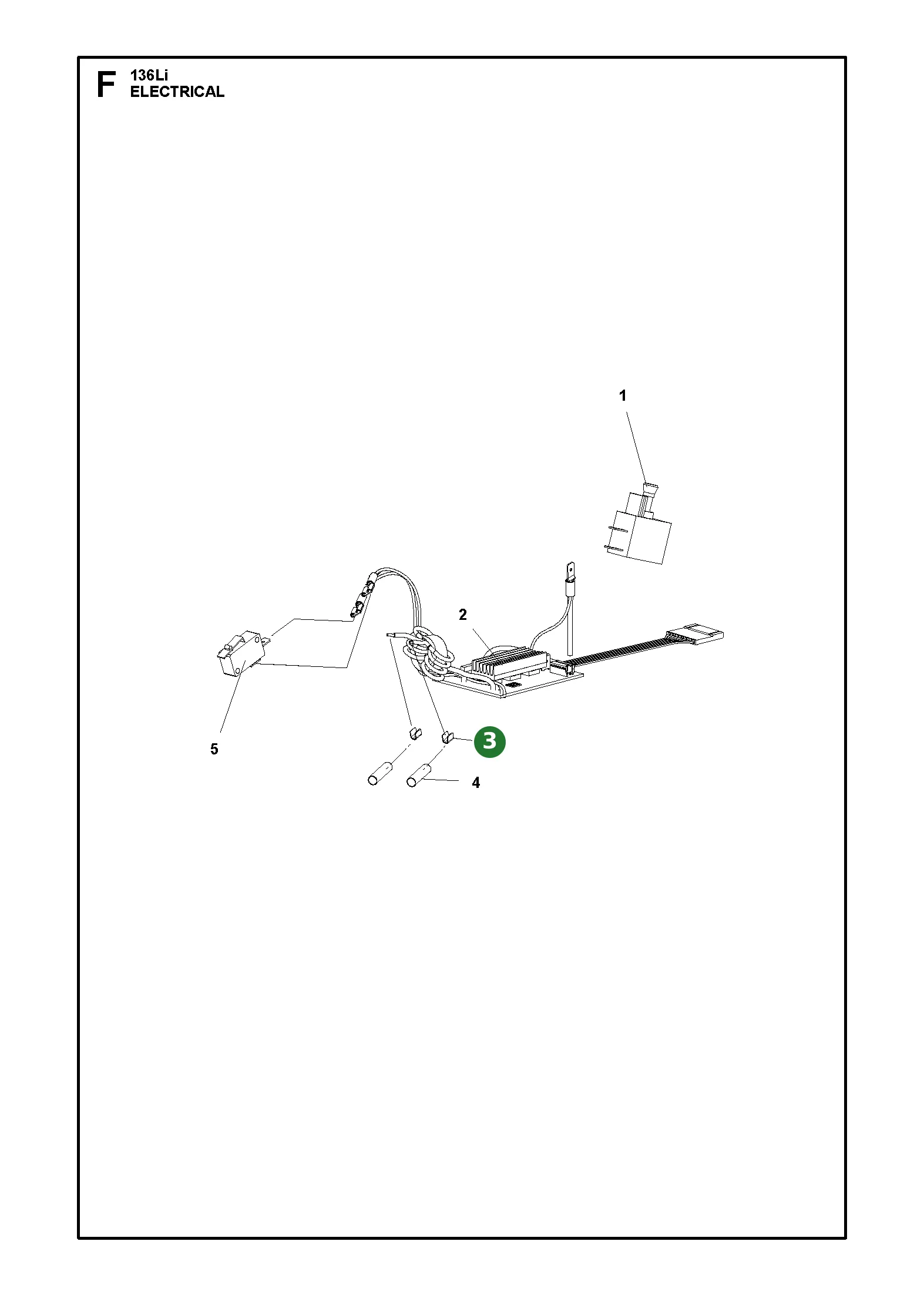

Ersatzteilkatalog für Husqvarna 136Li (Explosionszeichnung)

Nr.	Anzahl im Gerät		Artikel
	1		Hauptschalter (585590901)
	1		Steuereinheit (585590801)
	2		Anschlusselement (588259701)
	2		Hülse (588259801)
	1		Mikroschalter (591157101)

Nr.	Anzahl im Gerät		Artikel
	2		Schraube (587426601)
	1		Montageplatte (585602701)
	1		Bremsen (585581301)
	1		Feder Bremskraftunterbrechung (587600101)
	9		Schraube M5x13 • Torx Fertigungsschraube Mit Unterlegscheibe (586902801)
	1		Gehäuse (585566901)
	2		Schraube (574223901)
	1		Vorderer Griff (585590201)
	1		Knopf (585590001)
	1		Feder (585590101)
	1		Auslöser (585589801)
	1		Hebel (585589301)
	1		Lagerzapfen (585931901)
	1		Gehäuse (585566801)
	1		Kettenfänger (505288501)
	1		Schraube Mt3x10 36v (575309802)
	4		Schraube St3x8 (585818901)
	1		Anschlussblock (586324101)
	1		Gehäuse (585592301)
	1		Tastatur (585592101) (585592101)
	1		Feder (585636201)
	1		Drucktaste (577996601)
	1		Drucktaste (585636001)
	1		Feder (585636601)
	1		Batteriekasten (585593001)
	1		Gehäuse (587134101)
	1		Aufkleber (587129701)
	1		Gehäuse (587134201)
	1		Schraube (574223901)
	1		Deckel (585589502)
	3		Schraube St4x12 (585819001)

Nr.	Anzahl im Gerät		Artikel
	5		Schraube M3x8 (586903001)
	1		Platte (585589701)
	1		Platte (585603501)
	1		Kolben (586902601)
	1		Platte (585594401)
	1		Bremsfeder (585590501)
	1		Bremsband (585590301)
	1		Gearbox (585581701)
	1		Kugellager (585589001)
	1		Welle (585588701)
	1		Winkelgetriebe (585588801)
	1		Feder (585589101)
	1		Kugellager (585588901)
	6		Schraube M5x13 • Torx Fertigungsschraube Mit Unterlegscheibe (586902801)
	1		Gearbox (585581501)
	13		Schraube St4x16 (585819002)
	2		Klemme (587377701)
	1		Treibglied (586655901)
	1		Mutter (586902701)
	1		Klemmsring (574797701)
	1		Scheibe - Anlasser/getriebe (585602001)
	1		Kettenrad (585589601)
	1		Getriebe (585589201)

Nr.	Anzahl im Gerät		Artikel
	1		Knopf/kupplungsdeckel (537347803)
	1		Kupplungsdeckel (585593201)
	1		Kettenspannwürfel (578776501)
	1		Hülse (585594001)
	1		Welle (585593901)
	1		Platte (585593701)
	1		Treibrad – Einstell-/justierbaustein (585593501)
	1		Abdeckung (585593401)
	2		Schraube St4x12 (585819001)

Nr.	Anzahl im Gerät		Artikel
	1		Ölpumpe Komplett / Ölpumpe (586846501)
	2		Schraube M4x10 (586902901)
	1		Ölschlauch (585566601)

Nr.	Anzahl im Gerät		Artikel
	1		Tank Kpl. (585565801)
	1		Stopfen (574797301)
	1		Feder (582148601)
	1		Rohr (574800901)
	1		Ölschlauch (585566601)
	1		Ventilnippel (575484501)
	1		Tankdeckel Kpl. – Motorsäge (522620001)
	1		Federstift (581990101)

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Mikroschalter (591157101) MICRO SWITCH
	Schraube (574223901) SCREW
	Kupplungsdeckel (585593201) CLUTCH COVER
	Hülse (585594001) SLEEVE
	Ölpumpe Komplett / Ölpumpe (586846501) OIL PUMP ASSY 36V chainsaw
	Kettenrad (585589601) SPROCKET CHAIN 6 TOOTH
	Knopf/kupplungsdeckel (537347803) "Knopf"
	Treibrad – Einstell-/justierbaustein (585593501) PINION adjustment
	Scheibe - Anlasser/getriebe (585602001) WASHER
	Ventilnippel (575484501) VALVE NIPPLE
	Schraube St4x16 (585819002) SCREW ST4X16
	Kettenfänger (505288501) "Kettenfänger"
	Klemmsring (574797701) Sicherungsring
	Kettenspannwürfel (578776501) "Kettenspanner"

Zubehör

	Artikel beschreibung
	Kette H38 30cm 45 Tg 3/8 Hm Mini 1,1 Mm (581807945) Kette H38 30cm 45 TG 3/8 HM mini 1,1 mm
	Flachfeile (505698161) Flach 6" (VE 12 Stück)
	Tiefenbegrenzerlehre (505698103) Tiefenbegrenzerlehre 3/8” Hobby
	Klemme (578077101) Zusatzöse
	Flachfeile (505698160) Flachfeile 6"
	Feillehre 3/8 Mini (579558801) Feillehre 3/8" mini
	3/8 Mini Pixel - Kleine Schienenaufnahme (501959545) 12" 3/8" Laminierte Schiene mit Umlenkstern

Dokumente

Für Husqvarna 136Li stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.

Bedienungsanleitungen

Bedienungsanleitung (PDF) für Husqvarna Motorsägen 136Li – Inbetriebnahme, Einstellungen, Wartung und Sicherheit.

136Li 2016-11

136Li 2015-05

Wählen Sie die passende Version nach Modelljahr oder Produktnummer; Inhalte können je nach Variante abweichen.

Benötigen Sie Ersatzteile?

Finden Sie mit unserem Husqvarna Teilefinder schnell und unkompliziert das passende Ersatzteil für Ihr Husqvarna Gerät. Durchstöbern Sie die Explosionszeichnungen Ihres Modells und bestellen Sie die benötigten Komponenten mühelos.

Zum Ersatzteilkatalog
