Husqvarna Aspire C15X-P4A | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell Aspire C15X-P4A von Husqvarna. Wähle die passenden Teile direkt in den Explosionszeichnungen aus.

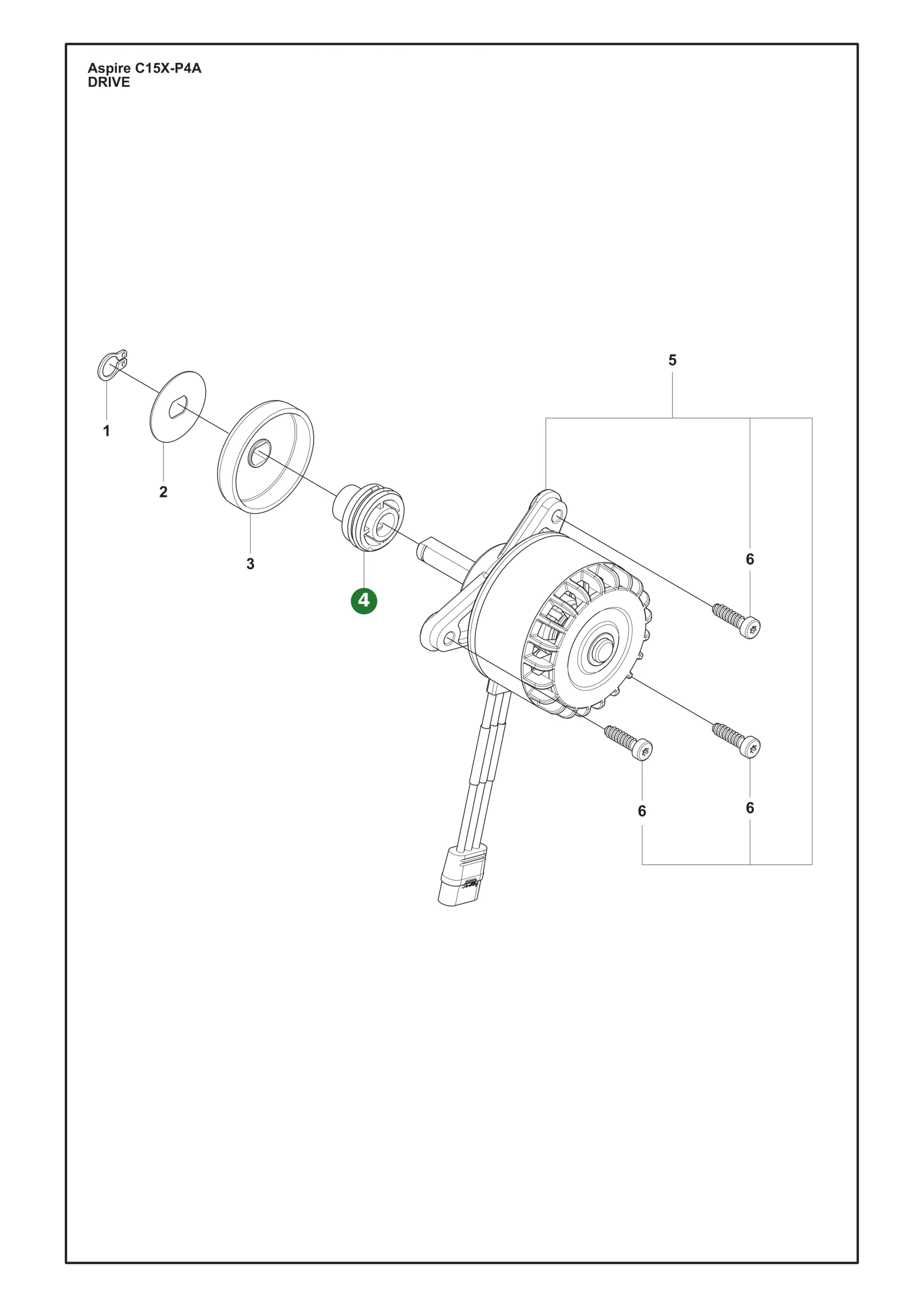

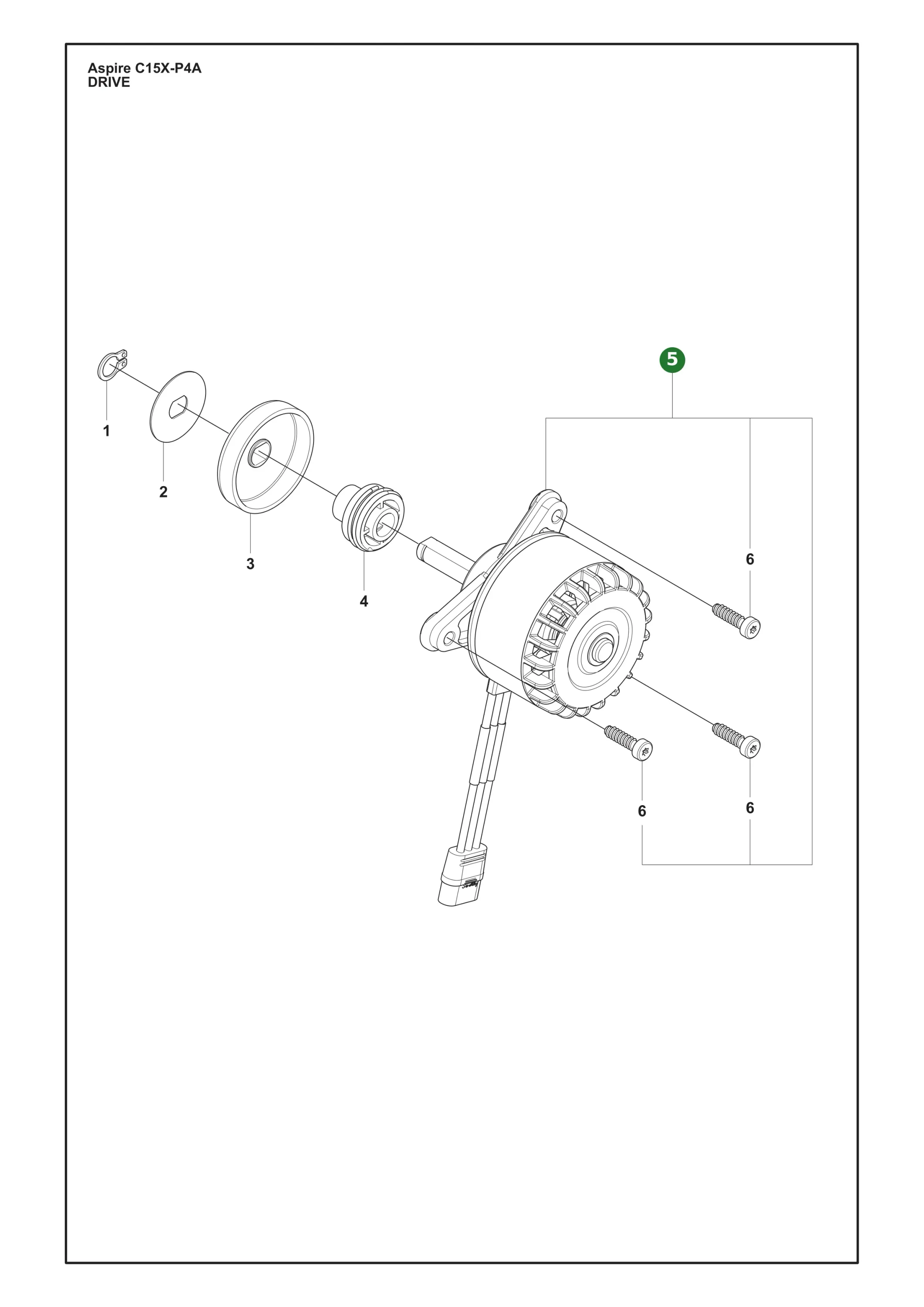

Ersatzteilkatalog für Husqvarna Aspire C15X-P4A (Explosionszeichnung)

Nr.	Menge		Artikel
	1		Klemmsring (574797701)
	1		Scheibe - Anlasser/getriebe (585602001)
	1		Kettenrad (546865901)
	1		Sitz (546714401)
	1		Motor (547534401)
	3		Schraube St4.8x18 (585592501)

Nr.	Menge		Artikel
	5		Schraube St3x8 (585818901)
	1		Deckel (536629002)
	1		Bremsfeder (585590501)
	1		Platte (585594401)
	1		Kolben (586902601)
	2		Klemme (587377701)
	1		Platte (585603501)
	1		Treibglied / Drive Link (582488701)
	1		Band (536629103)
	1		Mutter (586902701)
	1		Lagerzapfen (546865801)
	1		Bremsen (546706801)
	1		Feder Bremskraftunterbrechung (587600101)
	1		Schraube Mt3x10 36v (575309802)

Nr.	Menge		Artikel
	1		Kontrollbox (547533401)
	1		Abdeckung (547533301)
	1		Sitz (547533201)

Nr.	Menge		Artikel
	1		Gehäuse (547591501)
	9		Schraube St4.8x18 (585592501)
	1		Spike (546697401)
	2		Schraube (587426601)
	3		Schraube St4x12 (585819001)
	1		Abdeckung (546601101)
	1		Auslöser (547534801)
	1		Kettenfänger (505288501)
	11		Schraube St4x16 (585819002)
	1		Vorderer Griff (546673301)

Nr.	Menge		Artikel
	1		Kupplungsdeckel (546949901)
	1		Rad Kpl. (547534701)

Nr.	Menge		Artikel
	1		Ölpumpe Kpl. (546603801)
	1		Rohr (546865701)
	2		Schraube St4x12 (585819001)
	1		Rohr (546865601)
	1		Dichtung Für Kraftstoff- Bzw. Kurbelgehäusebereich (537648301)
	1		Feder (547454601)
	1		Ventilnippel (575484501)
	1		Tankdeckel Kpl. (577878606)
	1		Tank Kpl. (547533501)

Zubehör

	Artikel beschreibung
	Aspire P4a 18-c70 (970601001) Aspire® Ladegerät P4A 18-C70
	Aspire P4a 18-b72 (970600901) Aspire® P4A 18-B72
	Aspire P4a 18-b45 (970600801) Aspire® P4A 18-B45
	Kette X-cut Sp11g 25cm 60tg Hm 1/4 1,1 M (529340660) Kette X-CUT SP11G 25cm 60TG HM 1/4 1,1 m
	Aspire P4a 18-b108 (970721501) Aspire® P4A 18-B108
	Aspire P4a 18-c170 (970721601) Aspire® P4A 18-C170
	Kette X-cut Sp11g 30cm 68tg Hm 1/4 1,1 M (529340668) Kette X-CUT SP11G 30cm 68TG HM 1/4 1,1 m
	Bio-kettenöl X-guard (537657602) 250 ml
	Kette X-precision Sp11g 25 Cm 60 Tg 1/4 1,1 Mm (529340768) X-PRECISION 12"/30 cm 1/4 1,1 mm SM
	X-precision 10/25 Cm 1/4 1,1 Mm Sm (529340760) X-PRECISION 10"/25 cm 1/4 1,1 mm SM

Dokumente

Für Husqvarna Aspire C15X-P4A stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.

Bedienungsanleitungen

Bedienungsanleitung (PDF) für Husqvarna Motorsägen Aspire C15X-P4A – Inbetriebnahme, Einstellungen, Wartung und Sicherheit.

Aspire C15X-P4A 2024-11

Aspire C15X-P4A 2024-06

Wählen Sie die passende Version nach Modelljahr oder Produktnummer; Inhalte können je nach Variante abweichen.
