| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Ansaugrohr (501894801) Ansaugrohr für den Ansaugbereich. | ||
| 1 |  |
Dichtung Ansaugrohr (503143701) Ansaugrohr | ||
| 1 |  |
Halter Luftfilter (501899002) Luftfiltereinheit | ||
| 1 |  |
Dichtung Vergaserflansch (503134701) Dichtung. | ||
| 1 |  |
Ansaugdichtung motorseitig (503134801) Ansaugseite | ||
| 1 |  |
Halter Luftfilter (Filterkäfig) (503141601) Filterkäfig | ||
| 1 |  |
Luftfilter Twin-Air (503141802) Twin-Air, Schaumstoff | ||
| 1 |  |
Luftfilter Vlies (503895301) Filzvlies | ||
| 1 |  |
Füllstück Filterhalter (503144701) Filterhalter | ||
| 1 |  |
Schraube M5x20 (503200302) M5x20, 10.9, Zn/Fe, Sicherung, IHSCFM, TBO | ||
| 1 |  |
Schraube M5x97 (503202197) M5x97, Edelstahl A2-80, IHSCM | ||
| 1 |  |
Vergaser Walbro WG10 (503282001) Walbro WG10 | ||
| 1 |
Gummitülle (503667901) Gummitülle. | |||
| 1 |  | Führungshülse Vergaser (503689201) | ||
| 1 |  |
Unterlegscheibe M5 (734114601) M5, ISO 7089, 5.3x10x1mm, 200HV, verzinkt |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  | Zylinderdeckel (501894401) | ||
| 1 |  | Zylinderdeckel (501894402) | ||
| 1 |
Luftfilterdeckel oben (501894702) Lüftungsschlitze | |||
| 1 |  | Drehknopf Luftfilterdeckel (501899603) | ||
| 1 |  |
Luftfilterdeckel innen (503140901) Luftfilter | ||
| 1 |  |
Schraube M5x28 Kreuzschlitz-Zylinderkopf (503203228) M5x28, 10.9, Kreuzschlitz-Zylinderkopf |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  | Nadellager Kolbenbolzen (503132901) | ||
| 1 |
Kurbelwelle mit Pleuelstange (503142003) inkl. Pleuelstange | |||
| 1 |  |
Kugellager Kurbelwelle 6203 (503250002) 6203 | ||
| 1 |  |
Scheibenfeder DIN 6888 3x3.7 (735880600) DIN 6888, 3x3.7 |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Stütze Zylinderabdeckung (501515401) Zylinderabdeckung | ||
| 1 |  |
Zylinder-Kolben-Satz (576270003) mit Kolben, K1250, 3120 XP | ||
| 1 |  |
Kolben (501894103) RES | ||
| 1 |  |
Dichtung Schalldämpfer (503131301) Schalldämpferanschluss | ||
| 1 | | Nadellager Kolbenbolzen (503132901) | ||
| 1 |  |
Dichtung Zylinderfuß (503134601) Zylinderfuß | ||
| 1 |  |
Schraube UNC 1/4x25 (503216025) UNC 1/4x25, 12.9, TBO | ||
| 1 |  |
Unterlegscheibe 6.5x11x1mm (503230005) 6.5x11x1mm, HB200 | ||
| 1 |  |
Zündkerze RCJ7Y (503235108) RCJ7Y | ||
| 1 |  |
Kolbenring (503289026) Kolbenring. | ||
| 1 |  |
Dekompressionsventil (503665601) Zylinder | ||
| 1 |  |
Sicherungsring Kolbenbolzen B13x1 (737441300) B13x1, Kolbenbolzen |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Kombischlüssel 4/8/10mm (501688901) 4/8/10mm | ||
| 1 |  |
Fettspritze (595011701) vorgefüllt | ||
| 1 |  |
Kombischlüssel 13/19mm (503139601) 13/19mm, flach | ||
| 1 |  |
L-Schlüssel 4mm 36x86mm (503558601) 4mm, 36x86mm | ||
| 1 |  |
L-Schlüssel 5mm (503558602) L-förmiger Schraubenschlüssel. | ||
| 1 |  |
Fett (535560001) 35g |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|

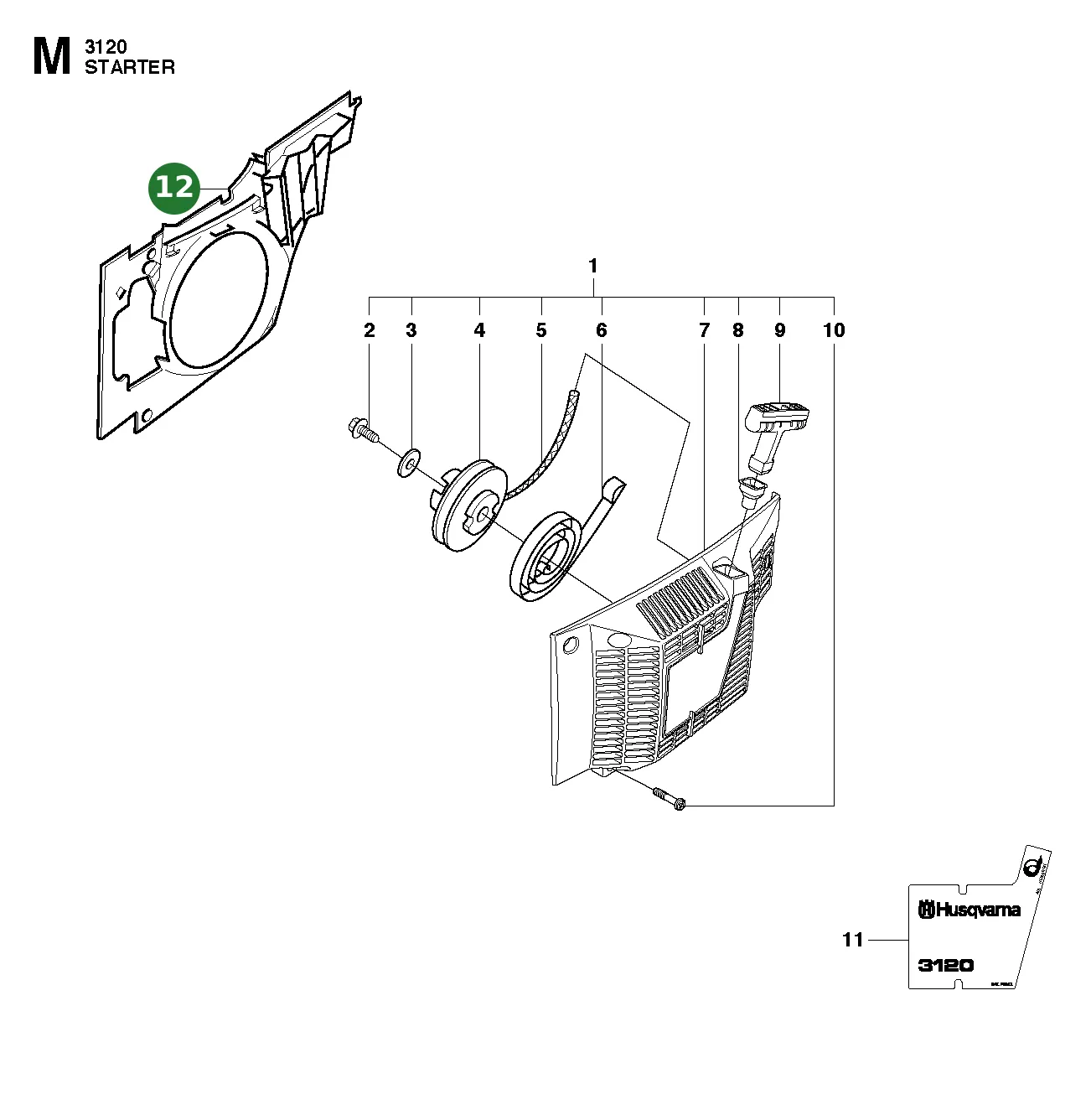

| 1 |  |
Starterseil (503432903) Seilzugstarter | ||
| 1 |  |
Hülse Verstärkung Startergehäuse (501630601) Verstärkung | ||
| 1 |  |
Seilzugstarter (501896502) Seilzugstarter als vollständige Startereinheit. | ||
| 1 |  |
Startergehäuse (501896601) Seilzugstarter | ||
| 1 |  |
Seilrolle Seilzugstarter (501896701) Seilzugstarter | ||
| 1 |  |
Rückholfeder Seilzugstarter (503135001) Seilzugstarter | ||
| 1 |  |
Scheibe Startergriff (503142902) Startergriff | ||
| 1 |  |
Schraube M5x25 Torx T27 (525887001) M5x25, T27, 10.9, Zn/Fe, CITXPANMO | ||
| 1 |  |
Schraube PW5.5x16 (503214972) PW5.5x16, 8.8, Zn/Fe, IHSCFT | ||
| 1 |  |
Scheibe Seilzugstarter 5.3x18.5 (503234302) 5.3x18.5mm | ||
| 1 |  |
Startergriff (503543901) Seilzugstarter | ||
| 1 |  |
Aufkleber Startergehäuse Schriftzug 3120 (537096901) Seilzugstarter |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Sicherungsmutter Kettenspanner (501248101) für 3120 | ||
| 1 |  |
Schraube M6x81 Kettenspanner (503135701) M6x81, 8.8, Kettenspanner, TBO | ||
| 1 |  |
Splitterschutz Kupplungsdeckel (503138101) Kupplungsdeckel | ||
| 1 |  |
Krallenanschlag außen (503140401) außen | ||
| 1 |  |
Kettenführung oben (503141201) oben | ||
| 1 |  |
Kettenführung unten (503141301) unten | ||
| 1 |  |
Flanschmutter M8 (503220001) M8, Zn/Fe | ||
| 1 |  | Aufkleber Logo (503624201) | ||
| 1 |
Ringritzel Spur (503896301) SPUR | |||
| 1 |  |
Sperrklinke Kettenspanner (505267650) Kettenspanner, Zugstück | ||
| 1 |
Blindniete 3.2x13.3mm (722782902) 3.2x13.3 | |||
| 1 |
Schraube M6x14 mit Schraubensicherung (725636756) M6x14, 10.9, Schraubensicherung, TBO, IHCSFM | |||
| 1 |  |
Sicherungsmutter M6 geschlitzt (503222402) M6, geschlitzt, Sicherungsfunktion |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Schalldämpfer (EU-Ausführung) (505417904) EU-Ausführung | ||
| 1 |
Funkenfangsieb Schalldämpfer (503131201) Sieb. | |||
| 1 |  |
Stütze Schalldämpfer (503135301) Schalldämpfer | ||
| 1 |  |
Stütze Schalldämpfer (503140101) Schalldämpfer, FF | ||
| 1 | Abgasableiter (503140201) | |||
| 1 |
Schalldämpfer (503836502) Pro Metal | |||
| 1 |  |
Schalldämpfer (503143002) Pro Metal | ||
| 1 |  |
Schraube ST4.2x10 (503211103) ST4.2x10, verzinkt, SLPANT | ||
| 1 |  |
Schraube M6x114 (503218501) M6x114, Vierkantansatz, 10.9, PP | ||
| 1 | |
Sicherungsmutter M6 geschlitzt (503222402) M6, geschlitzt | ||
| 1 |  |
Schraube (725536855) M6x16, 12.9, TBO, IHSCM |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Zündkerzenstecker mit Kontaktfeder (501485402) mit Kontaktfeder | ||
| 1 | Gummischlauch Zündkabel (501527406) | |||
| 1 |  |
Starterklinke (501673201) Sperrklinke mit Mitnehmerfunktion. | ||
| 1 |  | Feder Starterklinke (501673501) | ||
| 1 |  |
Schraube M5x14 (501819901) M5x14, 10.9, TBO | ||
| 1 |  |
Kabel Stoppkontakt (501839803) Stoppkontakt | ||
| 1 |  |
Schwungrad D127 Abschaltung 11000 U/min (522892001) D127 | ||
| 1 | Führungsschiene Seilzugstarter (501895901) | |||
| 1 |  |
Stoppschalter (503717901) Stoppschalter. | ||
| 1 |  |
Kabeldurchführung Stoppschalterkabel (503132401) Gummitülle | ||
| 1 |  |
Zündmodul-Kit mit Schwungrad D127 (595312601) H 3120 | ||
| 1 |  |
Schraube M4x20 (503202520) M4x20, 12.9, TBO, IHSCM | ||
| 1 |  |
Sechskantmutter M10x1 Schwungrad (503221003) M10x1, 22H, leicht geölt | ||
| 1 |  |
Scheibe Zündmodul 4.2x9x1.5 (503230001) 4.2x9x1.5mm, Zündmodul, 1142-32, MNPP | ||
| 1 |  | Scheibe Starterklinke (503230042) | ||
| 1 |  |
Schraube M4x5 (723228485) M4x5, 8.8, TBO, SLPANM | ||
| 1 |  |
Federscheibe Schwungrad 10.5x18x0.8 (735117350) 10.5x18x0.8mm, DIN 137 A, Stahl |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Griffbügel vorne (501893402) Vorderer Griffbügel der Motorsäge. | ||
| 1 |
Griffbügel vorn umlaufend (503138602) vorn | |||
| 1 | Abstandsscheibe (503138701) | |||
| 1 |  |
Schraube M5x10 (503200710) M5x10, 12.9, IHSCFM, DS | ||
| 1 |  |
Schraube PW6.3x25 (503210525) PW6.3x25, 8.8, DS, IHSCT | ||
| 1 |  |
Kopfverriegelungsschraube (725537055) Kopfverriegelung, IHSCM | ||
| 1 |
Innensechskantschraube (725537455) M6x30, 12.9, TBO, IHSCM |
