Husqvarna 560 XP G II | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell 560 XP G II von Husqvarna. Weitere Informationen findest Du in...

Hier findest Du Original-Ersatzteile für Dein Modell 560 XP G II von Husqvarna. Weitere Informationen findest Du in den zugehörigen Dokumenten und Anleitungen.

Ersatzteilkatalog für 560 XP G II

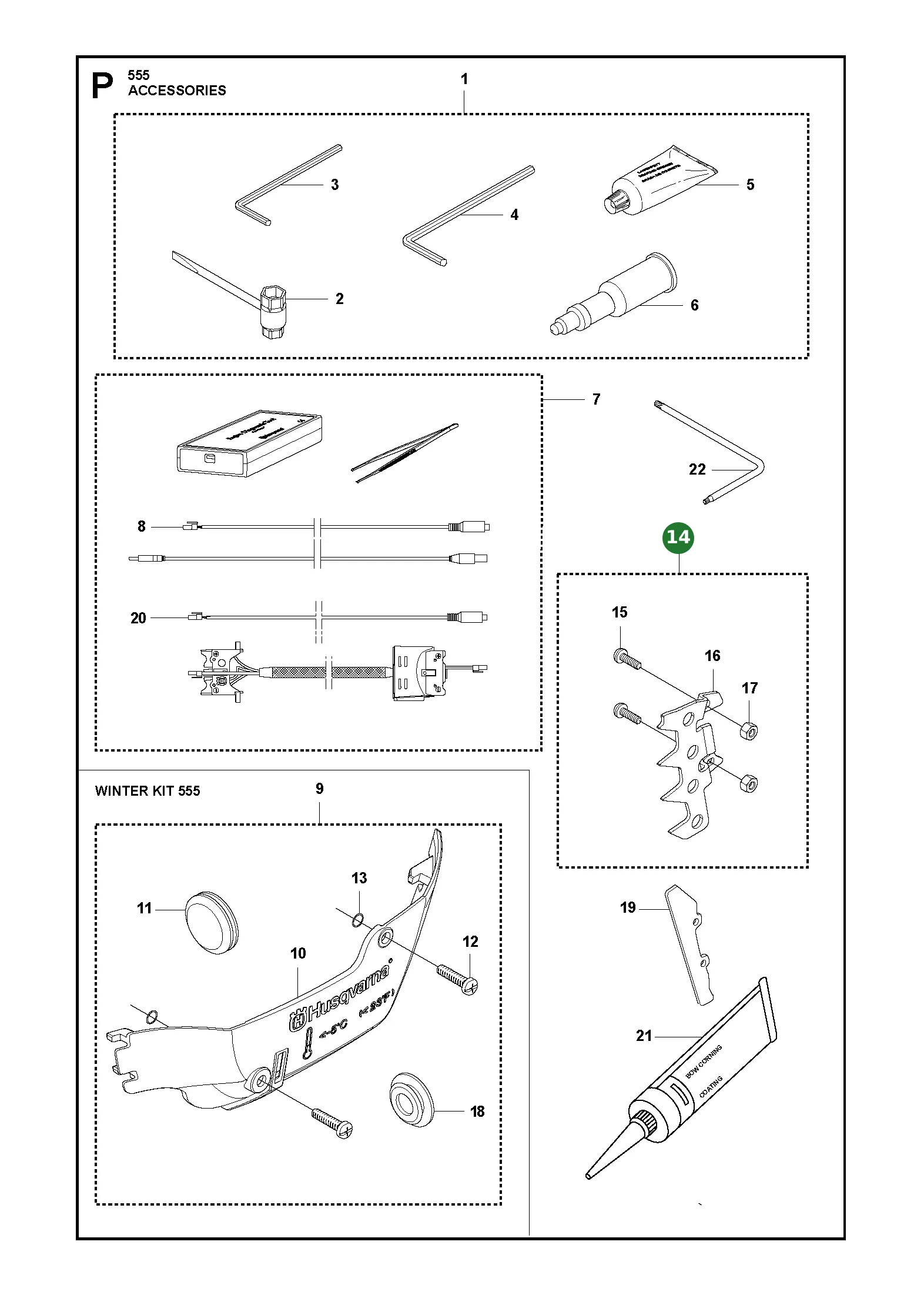

Nr.	Anzahl im Gerät		Artikel
	1		Torxschlüssel T27/T20 (575880701) T27/T20
	1		Kombischlüssel 13/16mm (522521101)
	1		Wintersatz (538911401)
	2		O-Ring 3.1x1.6mm (740420100)
	2		Schraube PL4x16 (503217016)
	1		Krallenanschlag-Satz außen klein (577014003) Outer, standard
	2		Schraube M5x16 Torx T27 (525755202)
	2		Sicherungsmutter M5x0.8 geschlitzt (503222401)

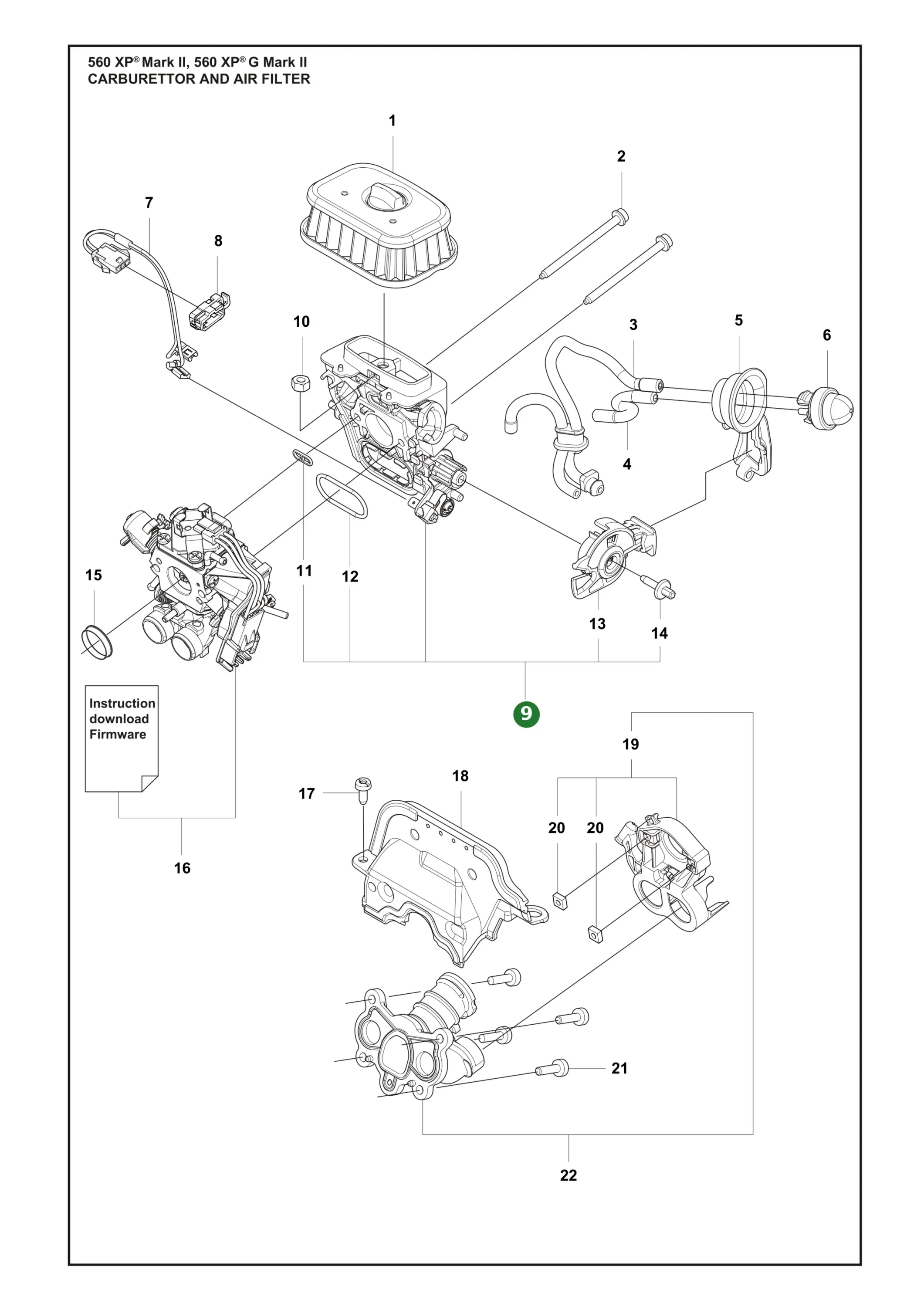

Nr.	Anzahl im Gerät		Artikel
	1		Luftfilter 64µm schwarz (590458801) Black, Mexh 64 microns
	1		Luftfilter 25µm gelb (590458802) Yellow, Mesh 25 microns
	1		Luftfilter Vlies naturfarben (590458803) Nature, Non woven
	1		Schraube M4x55 mit Flansch (596682402)
	1		Kraftstoffschlauch XP-Ausführung (525344303)
	1		Kraftstoffschlauch (523056801)
	1		Dichtung Choke-Bedienung (536549601)
	1		Primerblase Luftfiltergehäuse (540054901)
	1		Kabelsatz Filterhalter (536085501)
	1		Kontaktklemme (589340701)
	1		Filterhalter beheizte Ausführung (531097902)
	1		Filterhalter Standard (531097901)
	1		Sechskantmutter M5 (731231401)
	1		Dichtung Filterkompensation (525619201)
	1		Dichtung Luftführung (525619001)
	1		Choke-/Stophebel (510017203)
	1		Schraube PW3.5x13.5 (505156201)
	1		Stützhülse Vergaser (582025101)
	1		Vergaser-Kit (546148201)
	1		Schraube PL4x16 T20 (526222002)
	1		Isolier-Zwischenwand (534971001)
	1		Befestigungsflansch Vergaser (531352901)
	2		Vierkantmutter M4 7x7x3 (574620401)
	1		Schraube M4x15 Torx T27 (526818101)
	1		Ansaugrohr Standard (531110701)
	1		Ansaugrohr kältebeständig (531110702) Cold Resistant

Nr.	Anzahl im Gerät		Artikel
	1		Vergaser-Kit (546148201)
	1		Reparatursatz Regelkammer Vergaser (590191501)
	1		Dichtungssatz Vergaser (522518901)

Nr.	Anzahl im Gerät		Artikel
	1		Handschutz Kettenbremse (531091201)
	1		Schraubensatz Handschutz (596218201)
	1		Bolzen Kniegelenk (503751801)
	1		Kniegelenk Kettenbremse (596218101)
	1		Bremsband Kettenbremse (505199502)
	1		Kupplungsdeckel mit Kettenbremse und Kettenspanner (501846103)
	1		Späneschutz (505201601)
	1		Abdeckung Kettenbremse (505199703)
	5		Schraube PL4x10 Torx T20 (526221801)
	1		Kettenführung oben (592975201)
	1		Kettenführung (505199801)
	1		Kettenspanner klein (575260404)
	1		O-Ring (740480702)
	1		Scheibe Kettenspanner (503230063)
	1		Lagerhülse Kettenspanner (537017401)
	2		Mutterhalter Kupplungsdeckel (505197301)

Nr.	Anzahl im Gerät		Artikel
	1		Fliehkraftkupplung (587899203)
	3		Kupplungsfeder (502164701)
	1		Kupplungstrommel .325 Zoll x 7T (596218304) .325" - 7T
	1		Kupplungstrommel 3/8 Zoll x 7T (575261011) 3/8" - 7T
	1		Ringritzel .325 Zoll x 7T (501457402) .325" - 7T
	1		Ringritzel 3/8 Zoll x 7T (501598002) 3/8" - 7T
	1		Nadellager Kupplungstrommel 12.7x15.88x14mm (599531501)
	1		Schneckenrad Ölpumpenantrieb 3/8 Zoll (587633001) 3/8"
	1		Schneckenrad Ölpumpenantrieb .325 Zoll (586201701) .325" - 7T
	1		Ölpumpe 60cc schwarz (505199908)
	1		Verschlussstopfen schwarz (503624902)
	1		Pumpenkolben Ölpumpe (505200202)
	2		Scheibe Ölpumpe 5.1x7x0.2mm (503230060)
	1		Feder Pumpenkolben (503891601)
	2		Zylinderstift 3x10 ISO 2338 (720123300)
	2		Feder Einstellschraube Ölpumpe (503891501)
	1		Einstellschraube Ölpumpe (505157001)
	1		Hülse Ölpumpe (505200301)
	2		Schraube M4x15 Torx T27 (526818102)
	1		Ölschlauch (505200402)
	1		Pumpenzylinder Ölpumpe (505200101)
	1		Ölansauggewicht (504710003)

Nr.	Anzahl im Gerät		Artikel
	1		Vergasergrundplatte (531094201)
	3		Schraube M5x16 Torx T27 (525755202)
	1		Dämpfer Ansaugsystem (597909701)
	1		Gummibalg Gaszug (581559201)
	1		Bewegungsbegrenzer hinten (505125801)
	1		Kurbelgehäuse klein (536899601)
	1		Schraube PW3.5x13 T10 (525887401)
	1		Kettenleitblech (589721901)
	2		Schraube M5x16 T27 (575793501)
	1		Filter Sinterbronze (537403501)
	1		Rückschlagventil mit Entenschnabel (530026119)
	1		Federführung Positionsfeder (537210701)
	1		Positionsfeder (503436501)
	1		Sperre Rastmechanik (505201201)
	1		Bolzen Kniegelenk (503751801)
	2		Zylinderstift 4x14 (720126952)
	2		Führungshülse (593806001)
	2		Schienenbolzen (505217301)
	2		Schraube M5x12 T27 mit Scheibe (525824401)
	1		Krallenanschlag (577935201)
	1		Schraube PL6x25 T27 (525798103)
	1		Kettenfänger (537377902)
	3		Schnappverschluss grau (595303003) Grey
	1		Luftdüse (531079301)
	1		Schraube M4x12 Torx T27 (574353505)
	6		Schraube M5x25 mit Spitze (575841104)
	1		Halter Tankdeckel (503578901)
	1		Dichtung Tankdeckel (537215001)
	1		Tankdeckel grau (522620001) Grey
	1		Dichtungssatz Kurbelgehäuse Auspuff Zylinderfuß (536821801)
	2		Hülse 12.2x6.5x7.4mm (598857501)

Nr.	Anzahl im Gerät		Artikel
	1		Kurbelwellensatz (Small SMS) (536899501)
	2		Kugellager Kurbelwelle (536789802)
	2		Radialdichtung Kurbelwelle (536958201)
	1		Nadellager Kolbenbolzen (501103101)

Nr.	Anzahl im Gerät		Artikel
	1		Zylinderdeckel (538836001)

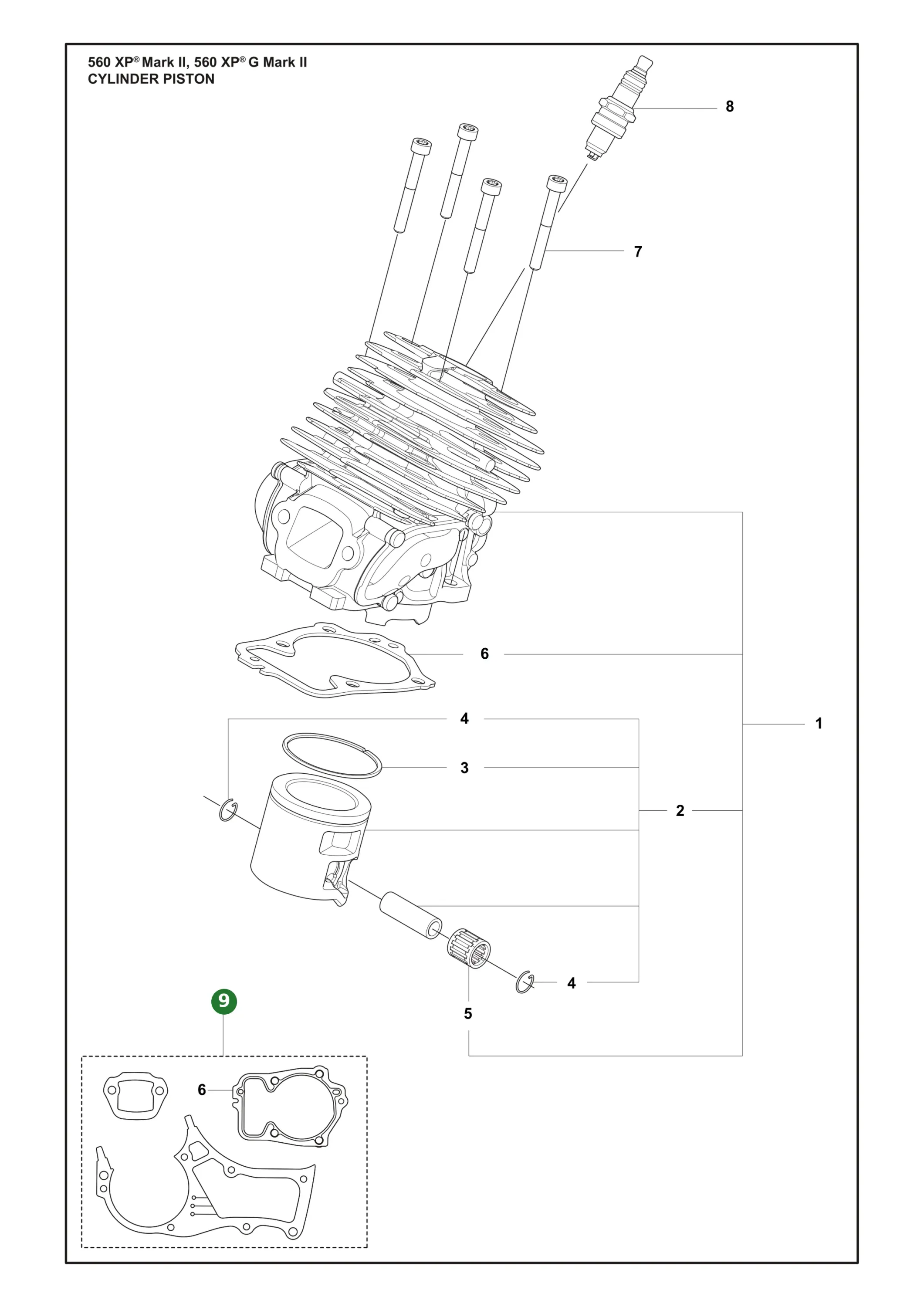

Nr.	Anzahl im Gerät		Artikel
	1		Zylindersatz D46 (531096804)
	1		Kolben-Baugruppe D46 (546108004)
	1		Kolbenring D46 (599998402)
	1		Sicherungsring Kolbenbolzen 10x0.8 (737441000)
	1		Nadellager Kolbenbolzen (501103101)
	1		Dichtung Zylinderfuß (531095901)
	1		Schraubensatz Zylinder (541378001)
	1		Zündkerze NGK CMR6H (574519601)
	1		Dichtungssatz Kurbelgehäuse Auspuff Zylinderfuß (536821801)

Nr.	Anzahl im Gerät		Artikel
	1		Kraftstofftank mit hinterem Griff (575382205)
	1		Gashebelsperre (544099801)
	1		Feder Gashebelsperre (544099901)
	1		Gashebel (505157701)
	1		Zylinderstift 3x26 ISO 2338 (720182520)
	1		Gaszug (521887901)
	1		Tankentlüftung (501152903)
	1		Griffeinlage hinten (504106301)
	1		Schraube PW3.5x10 T10 (525887402)
	1		Kraftstoffschlauch mit Magnet (529578202)
	1		Kraftstofffilter 18-40µm 100 Stk. (503443205) 18-40µm, blau, 100 Stk., #503443203
	1		Kraftstofffilter 18-40µm (503443203) 18-40µm, blau, koaxial
	1		Abdeckung Kraftstofftank (505165901)
	1		Schraube PL6x25 T27 (525798103)
	1		Bewegungsbegrenzer progressiv (523085501)
	1		Vibrationsdämpfer vorne (505128702)
	1		Vibrationsdämpfer hinten (596882002)
	1		Schraube PL6x20 T27 (525798102)
	1		Stütze Kraftstofftank seitlich (501007601)
	1		Tankdeckel grau (522620001)
	1		Dichtung Tankdeckel (537215001)
	1		Halter Tankdeckel (503578901)
	1		Warnaufkleber Sicherheitspiktogramme (577844301)

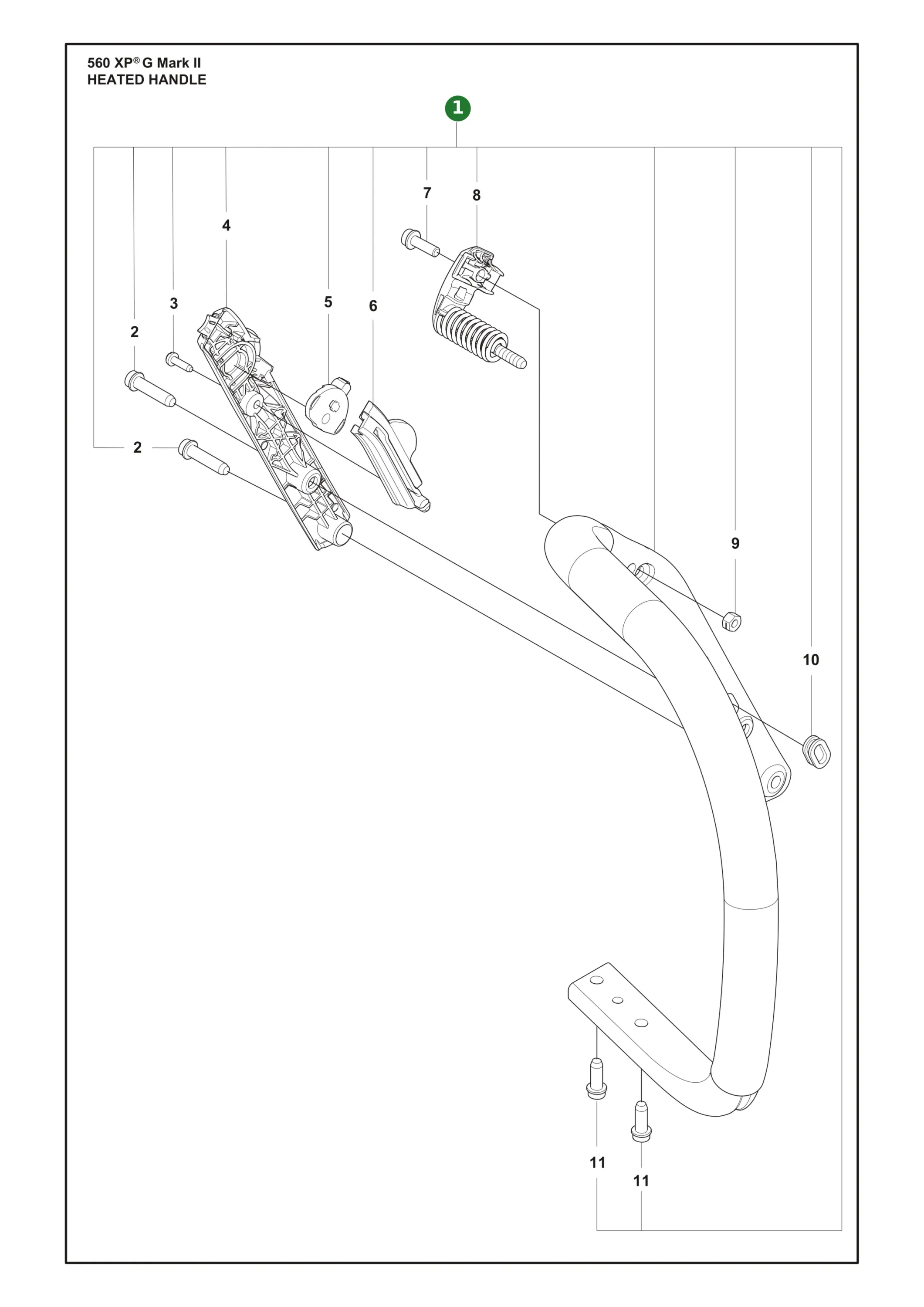

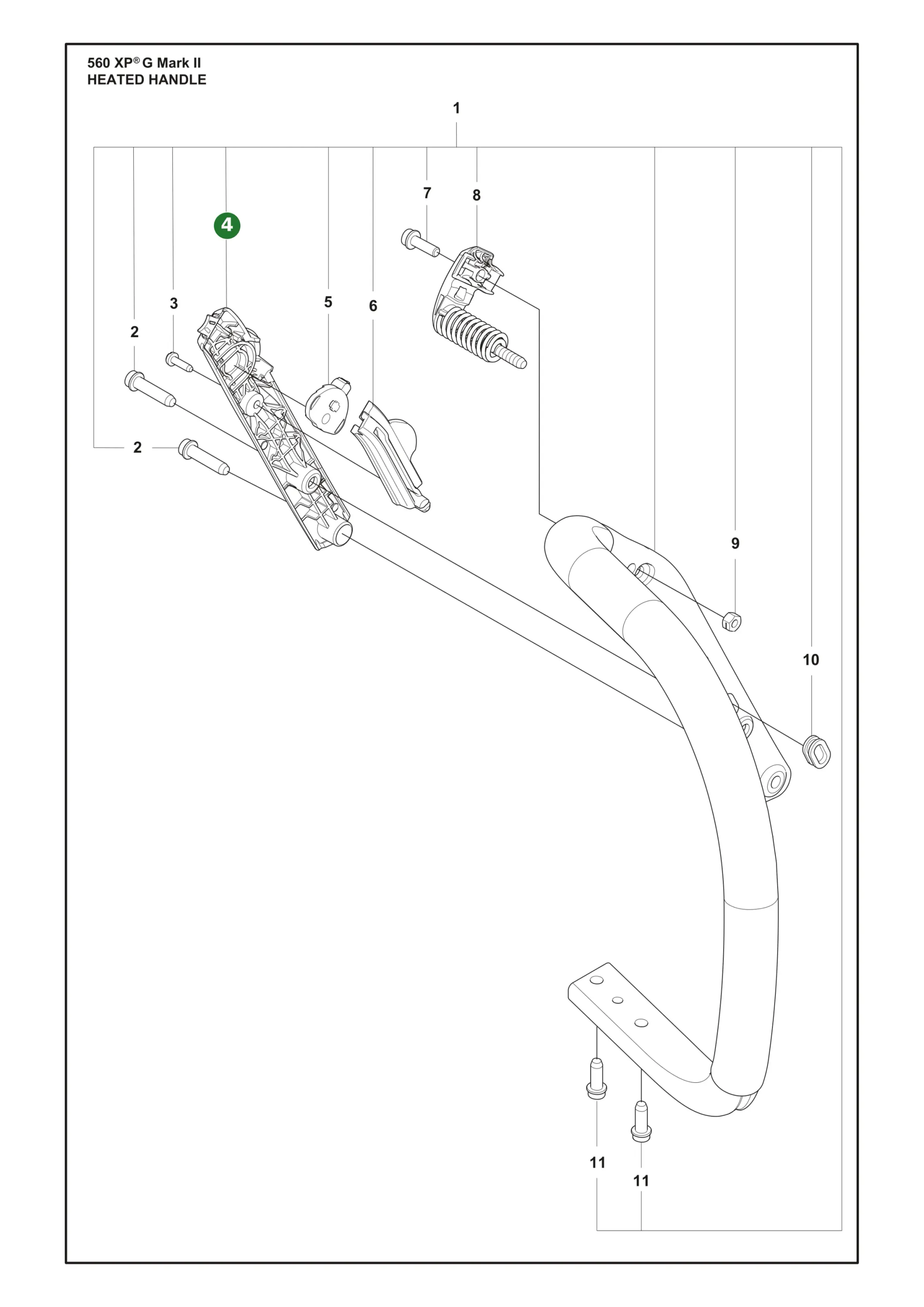

Nr.	Anzahl im Gerät		Artikel
	1		Griffsystem beheizt (531028102)
	2		Schraube PL6x25 T27 (525798103)
	1		Schraube PW3.5x13 T10 (525887401)
	1		Abdeckung Griffheizung vorne (536047601)
	1		Kontaktblech rund Griffheizung (537252501)
	1		Kontaktblech Griffheizung (536047501)
	1		Schraube M5x16 Torx T27 (525755101)
	1		Vibrationsdämpfer Zylinderanschluss (531090601)
	1		Sicherungsmutter M5x0.8 geschlitzt (503222401)
	1		Gummitülle (537088301)
	2		Schraube PL6x16 T27 (525798101)

Nr.	Anzahl im Gerät		Artikel
	1		Griffeinlage beheizt (522741901)
	1		Mutter Schwungrad M8x1 (585321801)
	1		Starterklinken-Kit Schwungrad (590281301) Kit; pawl, spring, screw & washer
	1		Schwungrad Ø100 (XPG) (504872402)
	2		Schraube M4x15 Torx T27 (526818102)
	1		Generatorstator Griffheizung (587056601)
	1		Folienheizelement Vergaser-/Ansaugheizung (588168605)
	1		Thermostat Griffheizung (578864601)

Nr.	Anzahl im Gerät		Artikel
	1		Schwungrad Ø100 (XP) (504872403)
	1		Starterklinken-Kit Schwungrad (590281301)
	1		Mutter Schwungrad M8x1 (585321801)
	1		Zündkerzenstecker (596352901)
	1		Zündmodul (546378101)
	2		Schraube M5x20 T27 (525755203)

Nr.	Anzahl im Gerät		Artikel
	1		Schalldämpfer 60cm³ (501813301)
	2		Schraube M6x55 Torx (525825107)
	1		Schraube M4x8 Funkenfänger (724128759)
	1		Funkenfänger Schalldämpfer 60cm³ (501813001)
	1		Dichtung Schalldämpferanschluss (501813801)
	1		Hitzeschutzblech Schalldämpfer 60cm³ (501814501)
	2		Schraube M6x35 Torx T27 (582885501)
	1		Dichtungssatz Kurbelgehäuse Auspuff Zylinderfuß (536821801)

Nr.	Anzahl im Gerät		Artikel
	1		Luftleitblech Motorkühlung (531108801)
	1		Seilzugstarter (536822102)
	1		Schraube MT5x16 mit Scheibe (576356601)
	1		Starterseil (505305125)
	1		Seilrolle Seilzugstarter (531314801)
	2		Schraube PW3.5x13 T10 (525887401)
	1		Federkassette Seilzugstarter (598750302)
	4		Schraube M5x19 T27 (525824501)
	1		Startergriff (537232501)
	1		Hülse Seildurchlass (537283201)
	1		Aufkleber Modellbezeichnung 560 XP Mark II (536229001) 560 XP® Mark II
	1		Aufkleber Modellbezeichnung 560 XP G Mark II (536229002) 560 XP®G Mark II

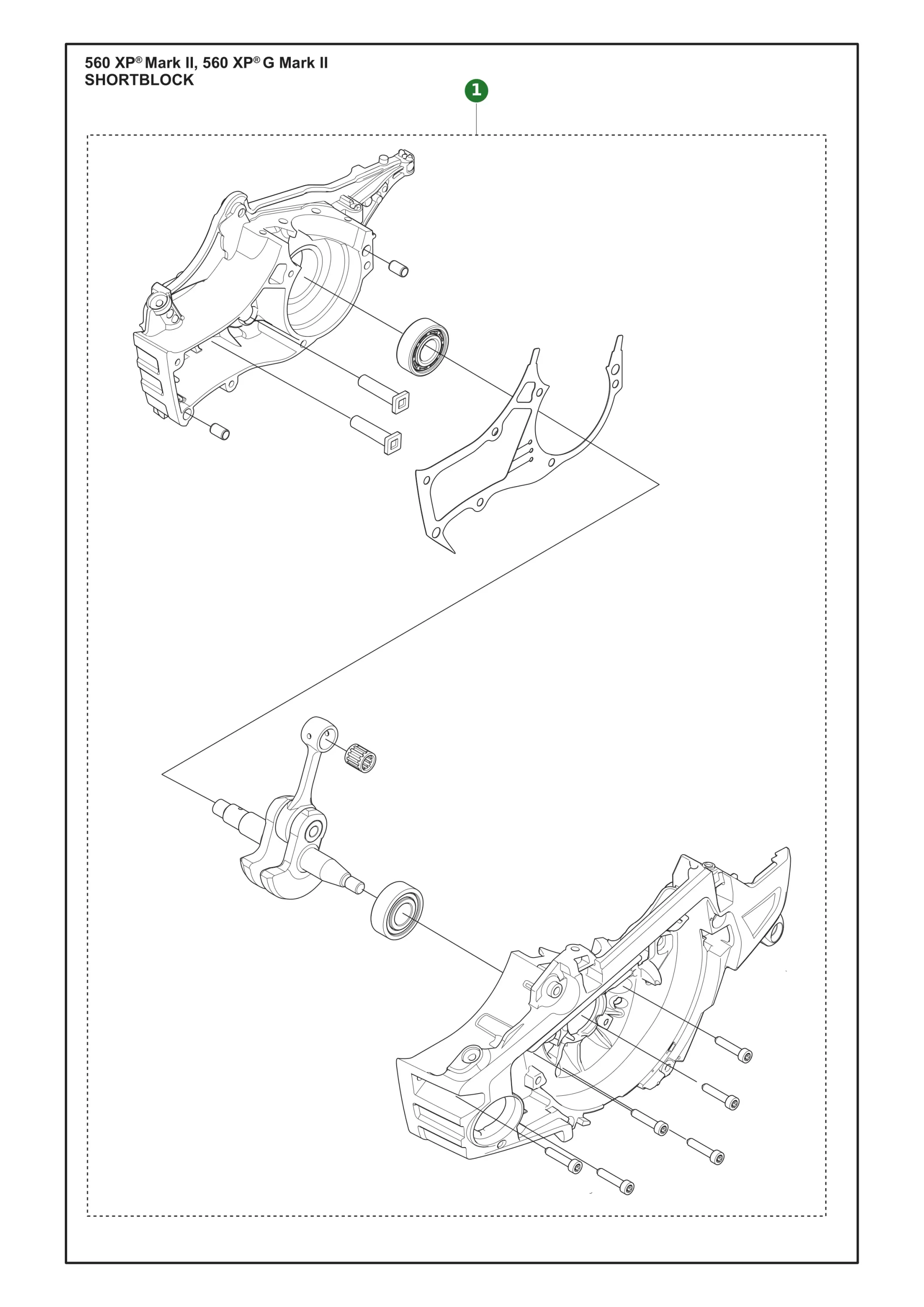

Nr.	Anzahl im Gerät		Artikel
	1		Motor-Kurzblock (538952501)

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Wartungskit (597919728) Zündkerze, Luftfilter, Kraftstofffilter
	Luftfilter 64µm schwarz (590458801) Nylon, 64µm, schwarz
	Luftfilter 25µm gelb (590458802) Nylon, 25µm, gelb
	Luftfilter Vlies naturfarben (590458803) Filz/Vlies, naturfarben
	Kraftstofffilter 18-40µm (503443203) 18-40µm, koaxial
	Kraftstofffilter 18-40µm 100 Stk. (503443205) koaxial, 100 Stk., #503443203
	Zündkerze NGK CMR6H (574519601) NGK CMR6H
	Schneckenrad Ölpumpenantrieb .325 Zoll (586201701) .325 Zoll, Small SMS
	Ölpumpe 60cc schwarz (505199908) 60cc, schwarzes Gehäuse, schwarzer Stopfen
	Tankdeckel grau (522620001) Tankdeckel komplett
	Kettenfänger (537377902) CHAIN CATCHER
	Kettenspanner klein (575260404) klein, Small SMS, Gleitmo
	Ringritzel .325 Zoll x 7T (501457402) .325 Zoll x 7T
	Ringritzel 3/8 Zoll x 7T (501598002) 3/8 Zoll x 7T
	Kupplungsfeder (502164701) Fliehkraftkupplung
	Fliehkraftkupplung (587899203) Kupplung der Motorsäge.
	Vibrationsdämpfer vorne (505128702) vorne
	Vibrationsdämpfer hinten (596882002) hinten
	Primerblase Luftfiltergehäuse (540054901) Luftfiltergehäuse, Zama
	Starterklinken-Kit Schwungrad (590281301) Mitnehmerfunktion
	Federkassette Seilzugstarter (598750301) Seilzugstarter
	Starterseil (505305125) Seilzugstarter
	Reparatursatz Regelkammer Vergaser (590191501) Regelkammer
	Dichtungssatz Vergaser (522518901) "Kit"
	Dichtungssatz Kurbelgehäuse Auspuff Zylinderfuß (536821801) Kurbelgehäuse, Auspuff, Zylinderfuß
	Schnappverschluss grau (595303003) grau, Mg/Al-Kurbelgehäuse

Dokumente

Für Husqvarna 560 XP G II stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.

Bedienungsanleitungen

Bedienungsanleitung (PDF) für Husqvarna Motorsägen 560 XP G II – Inbetriebnahme, Einstellungen, Wartung und Sicherheit.

560XP Mark II 560XPG Mark II 562XP Mark II 562XPG Mark II 2024-04

Sprachen des Dokuments: DE, FR, NL

560XP Mark II 560XPG Mark II 562XP Mark II 562XPG Mark II 2023-04

Sprachen des Dokuments: DE, FR, NL

560XP Mark II 560XPG Mark II 562XP Mark II 562XPG Mark II 2023-04

Sprachen des Dokuments: DE, SL

Wählen Sie die passende Version nach Modelljahr oder Produktnummer; Inhalte können je nach Variante abweichen.

Benötigen Sie Ersatzteile?

Finden Sie mit unserem Husqvarna Teilefinder schnell und unkompliziert das passende Ersatzteil für Ihr Husqvarna Gerät. Durchstöbern Sie die Explosionszeichnungen Ihres Modells und bestellen Sie die benötigten Komponenten mühelos.

Zum Ersatzteilkatalog

Loading ...
