Husqvarna 564 XP Fuel Inject | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell 564 XP Fuel Inject von Husqvarna. Wähle die passenden...

Hier findest Du Original-Ersatzteile für Dein Modell 564 XP Fuel Inject von Husqvarna. Wähle die passenden Teile direkt in den Explosionszeichnungen aus.

Ersatzteilkatalog für Husqvarna 564 XP Fuel Inject (Explosionszeichnung)

Nr.	Menge		Artikel
	1		Luftleitblech (529833001)
	1		Startvorrichtung Kpl. (540223501)
	1		Schraube Itxsct (576356601)
	1		Seilrolle Kpl. (531314801)
	1		Starterseil / Griffe Für Motorsägen-anlasser (505305125)
	2		Schraube Citxpant (525887401)
	1		Federkassette Kpl. (598750302)
	4		Schraube Citxpanmo M5x19 T27 10.9 Zn/fe (525824501)
	1		Anlasser-/griff-komponente (537232501)
	1		Anlasser (538698002)
	1		Anlasser (538698001)

Nr.	Menge		Artikel
	1		Kraftstoffpumpe (536305401)
	1		Begrenzungskabel Reparaturkit / Reparaturkit (536690501) REPAIR KIT PURGE
	1		Begrenzungskabel Reparatur-kit & Reparatursatz Pumpe (536690701) REPAIR KIT PUMP
	1		Dichtungsset Für Motorsägen (536690601)
	1		Kraftstoffschlauch (548013401)

Nr.	Menge		Artikel
	1		Griff-kpl. (540194301)
	3		Schraube Itxscft (525798103)
	1		Vibrationsdämpfer Für Griffbereich – Frontgriff (529833701)
	2		Schraube Itxscfm M5 X 16 Innen Torx (575885703)
	1		Vibrationsdämpfer – Antivibrationselement (540180001) Hard
	1		Vibrationselement / Vibrationsdämpfer Griffbereich (540261402) Hard
	1		Vibrationselement / Antivibrationsdämpfer Für Griffbereich (540261401) Standard

Nr.	Menge		Artikel
	1		Griff Kpl. (546058301)
	1		Schraube Itxscfm Innen Torx-schraube Kopf Mit Flansch M5 X 16 10.9 Znfe (525755113)
	1		Vibrationsdämpfer Für Griffbereich – Frontgriff (529833701) Standard
	2		Schraube Itxscft (525798103)
	3		Sicherungsmutter M5x0,8 – Sechskant / Slotted (503222401)
	2		Schraube Itxscft (525798103)
	1		Spike-kit/halterungs-spike (548090201) LARGE - Inner and outer kit
	1		Kettenfänger (589771301)
	1		Verschleiss- Und Witterungsschutz (537024401)
	4		Schraube Itxpanm M5x16 T27 10.9 Zn/fe (575793501)
	1		Vibrationsdämpfer – Antivibrationselement (540180001) Hard
	1		Vibrationselement / Antivibrationsdämpfer Für Griffbereich (540261401) Standard
	1		Vibrationselement / Vibrationsdämpfer Griffbereich (540261402) Hard

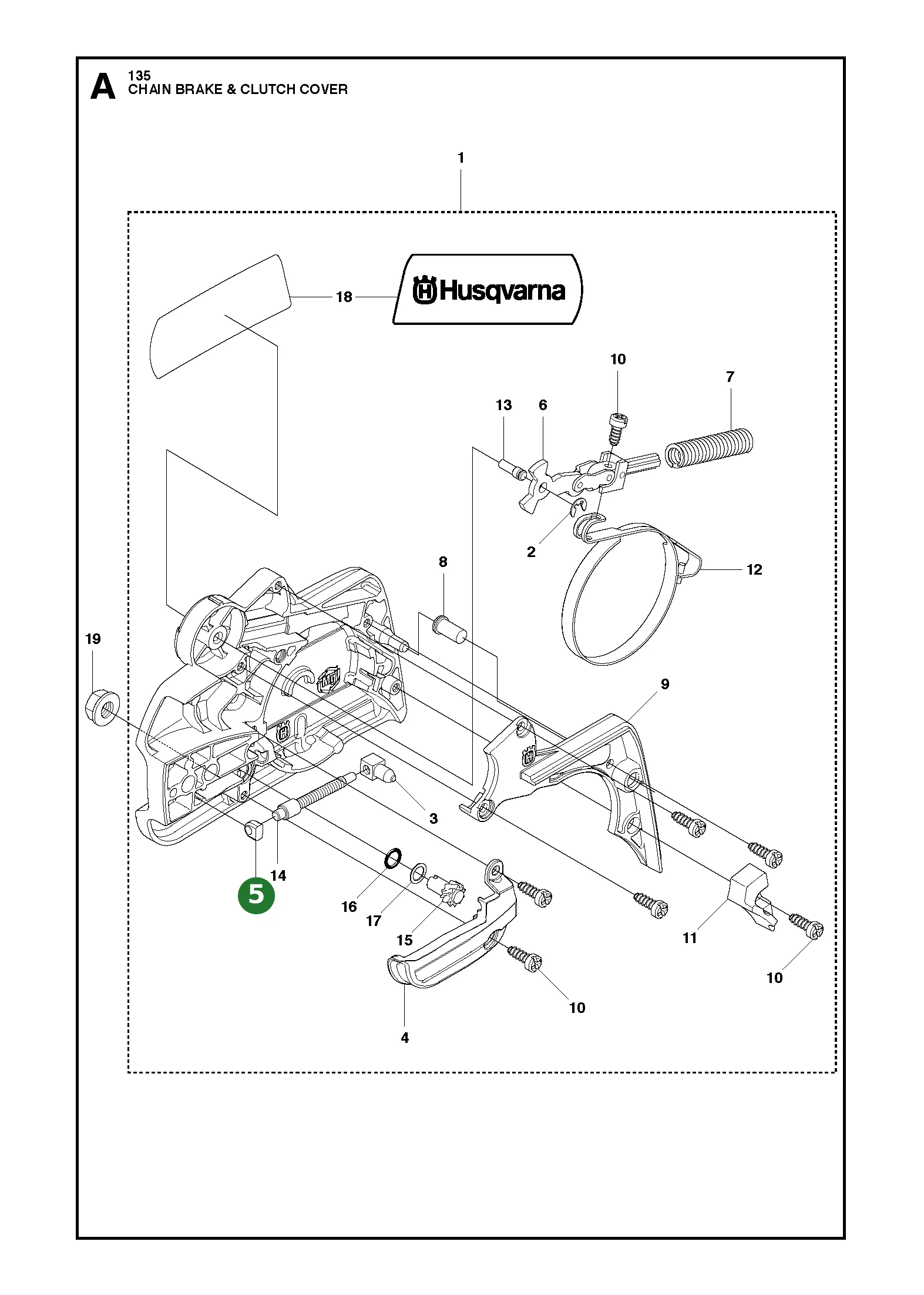

Nr.	Menge		Artikel
	1		Kettenbremse Und Kupplungsdeckel (529844401)
	1		Screw Kit (596218201)
	1		Bolzen (503751801)
	1		Kniegelenk (596218101)
	1		Zylindrischer Stift (529964601)
	1		Kupplungsdeckel Kpl. (531266701)
	1		Schutz (547316501)
	1		Deckel (529844901)
	4		Schraube Citxpant (526221801)
	1		Kettenbremse Und Kupplungsdeckel (525388702)
	1		Kettenspann- Und Kettenbremsen-teil (575260405)
	1		O-ring (740480702) - Universell Einsetzbar (740480702)
	1		Scheibe (503230063)
	1		Lagerhülse (537017401)
	1		Kettenbremse (531012901)
	1		Sicherungsring (531222801)

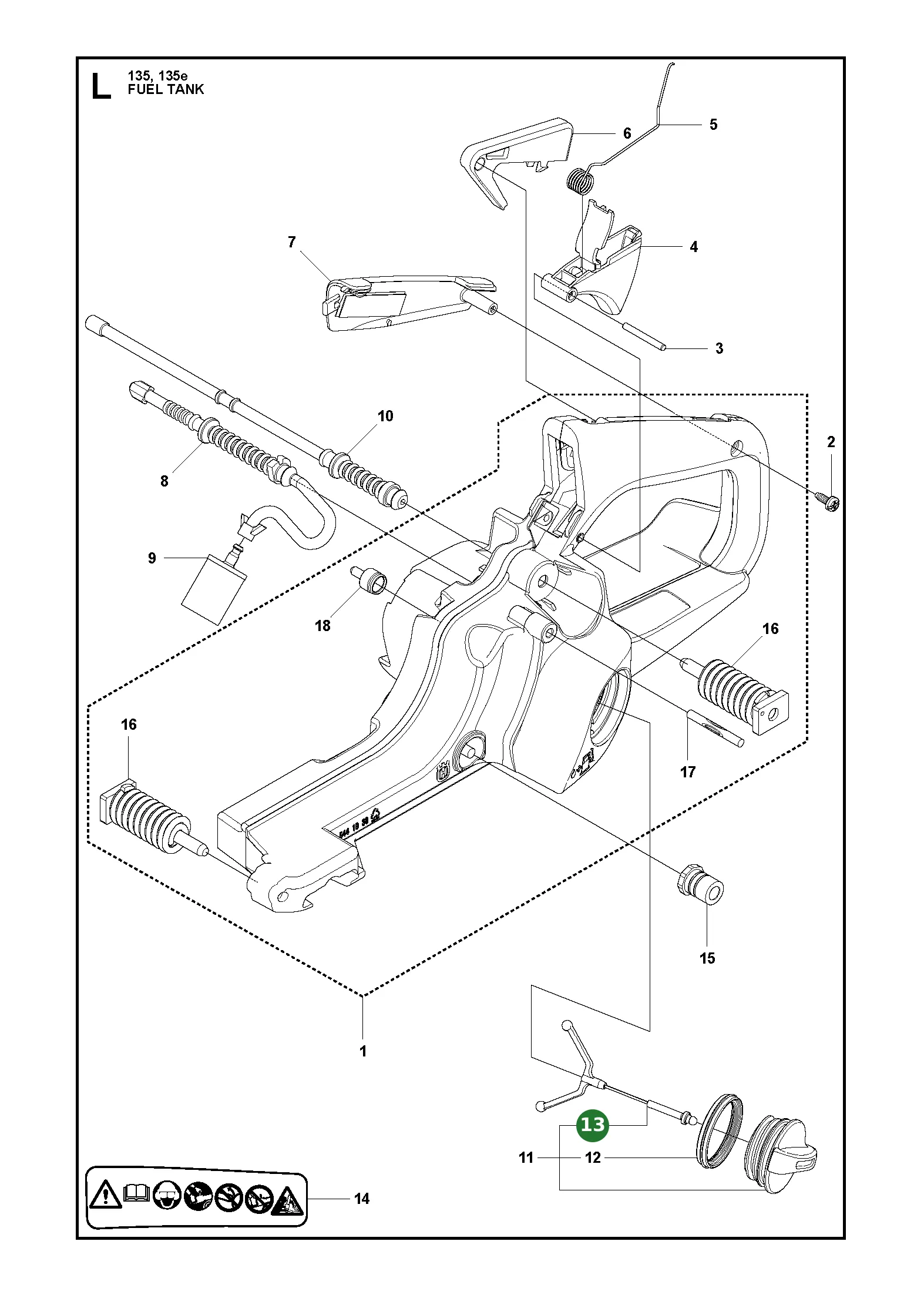

Nr.	Menge		Artikel
	1		Fuel Tank Kit (540529501)
	1		Gassperre (537208401)
	1		Feder (537209801) (537209801)
	1		Throttle Trigger (537208301)
	1		Kraftstofftank (720123920)
	1		Kabel (529841301)
	1		Tankentlüftung Kpl. (501152903) (501152903)
	1		Griffeinlage (529966301)
	4		Schraube Hexalobular Sechskant Bosch Pw3.5x13 (596296401)
	1		Schlauch (531435302)
	1		Kraftstofffilter/kraftstofftank Koaxial (503443203)
	1		Verschleissschutz (529840501)
	1		Schraube Itxscft (525798103)
	1		Bewegungsbegrenzer (523085501)
	1		Vibrationsdämpfer / Antivibrationselement Für Motorsäge (529840601)
	1		Vibrationsdämpfer / Antivibrationselement Hinten Standard (529840701)
	2		Stütze (501007601)
	1		Tankdeckel Kpl. – Motorsäge (522620001)
	1		Dichtung (537215001)
	1		Griff (503578901)
	1		Etikett Für Gehäuse Der Motorsäge (582794105)
	1		Hebel (537208501)
	1		Schraube (575885705)
	1		Vibrationsdämpfer – Antivibrationselement (540180001) Hard
	1		Vibrationsdämpfer (501814702) (540260002) Hard
	1		Antivibrationsbauelement Hinten (540260001) Standard

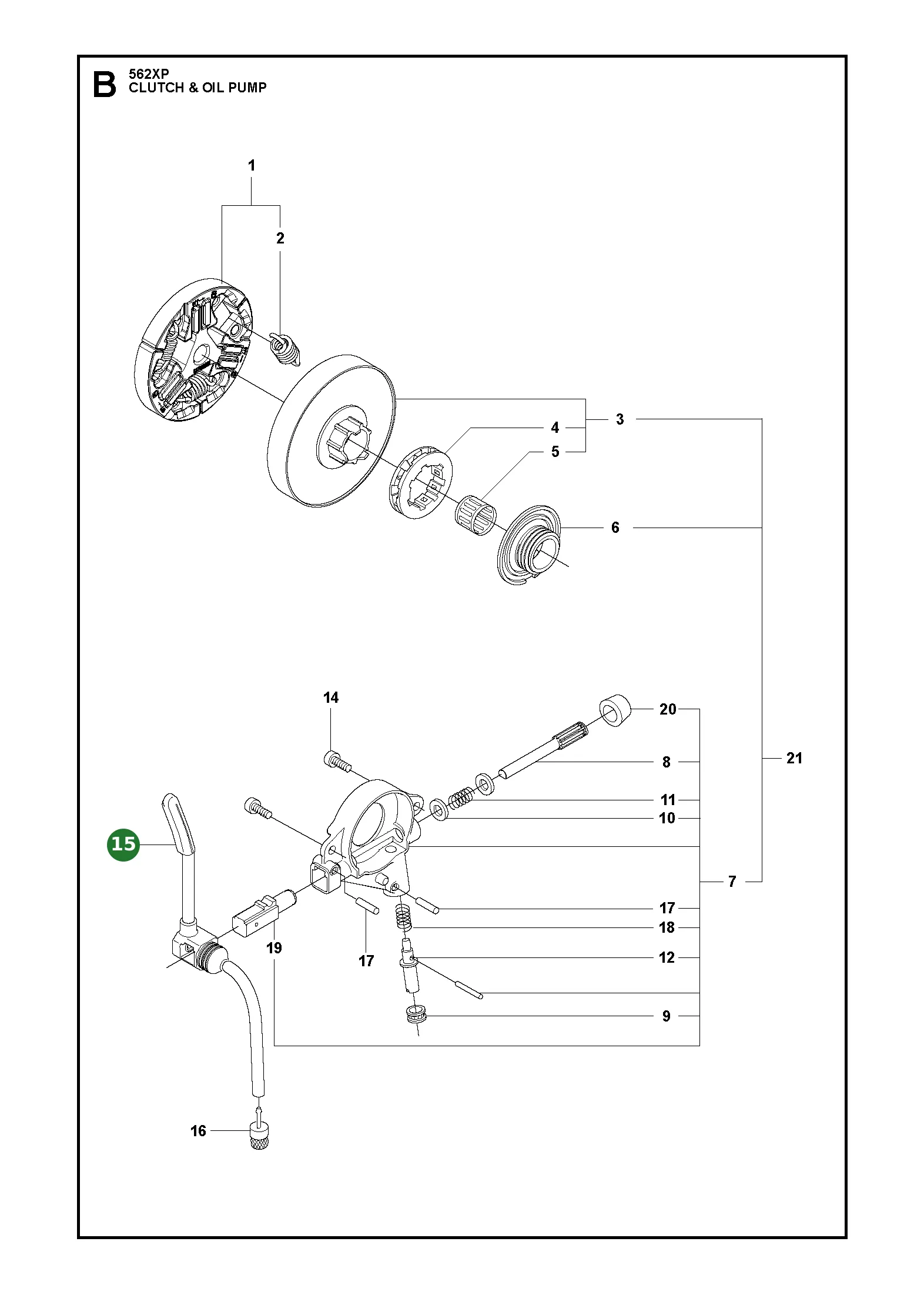

Nr.	Menge		Artikel
	1		Kupplung Kpl. – Clutch Satz M10x1 (599857502)
	3		Kupplungsfedern / Kupplungs-ölpumpe (599858201)
	1		Kupplungstrommel (546058501)
	1		Ringritzel / Kupplung Und Ölpumpe (501598002)
	1		Nadellager (599531501)
	1		Schneckenrad / Worm Wheel (536661201)
	1		Ölpumpe Kpl. (505199912)
	1		Dichtplug Grau (503624905)
	1		Pumpenkolben (505200203)
	2		Scheibe (503230060)
	1		Feder Für Justierschraube (503891501)
	2		Zylindrischer Stift – Paralleler/iso 2338 Typ A 3×10 Uh St (720123300)
	1		Feder (503891601)
	1		Einstellschraube (505157001)
	1		Huelle (505200301) (505200301)
	1		Schraube Itxscm M4x15 Torx 27 12.9 Dri Loc (526818102)
	2		Ölschlauch (575847801)
	1		Pumpenzylinder (505200101)
	1		Öllot – Ölplombe/kpl (504710003)

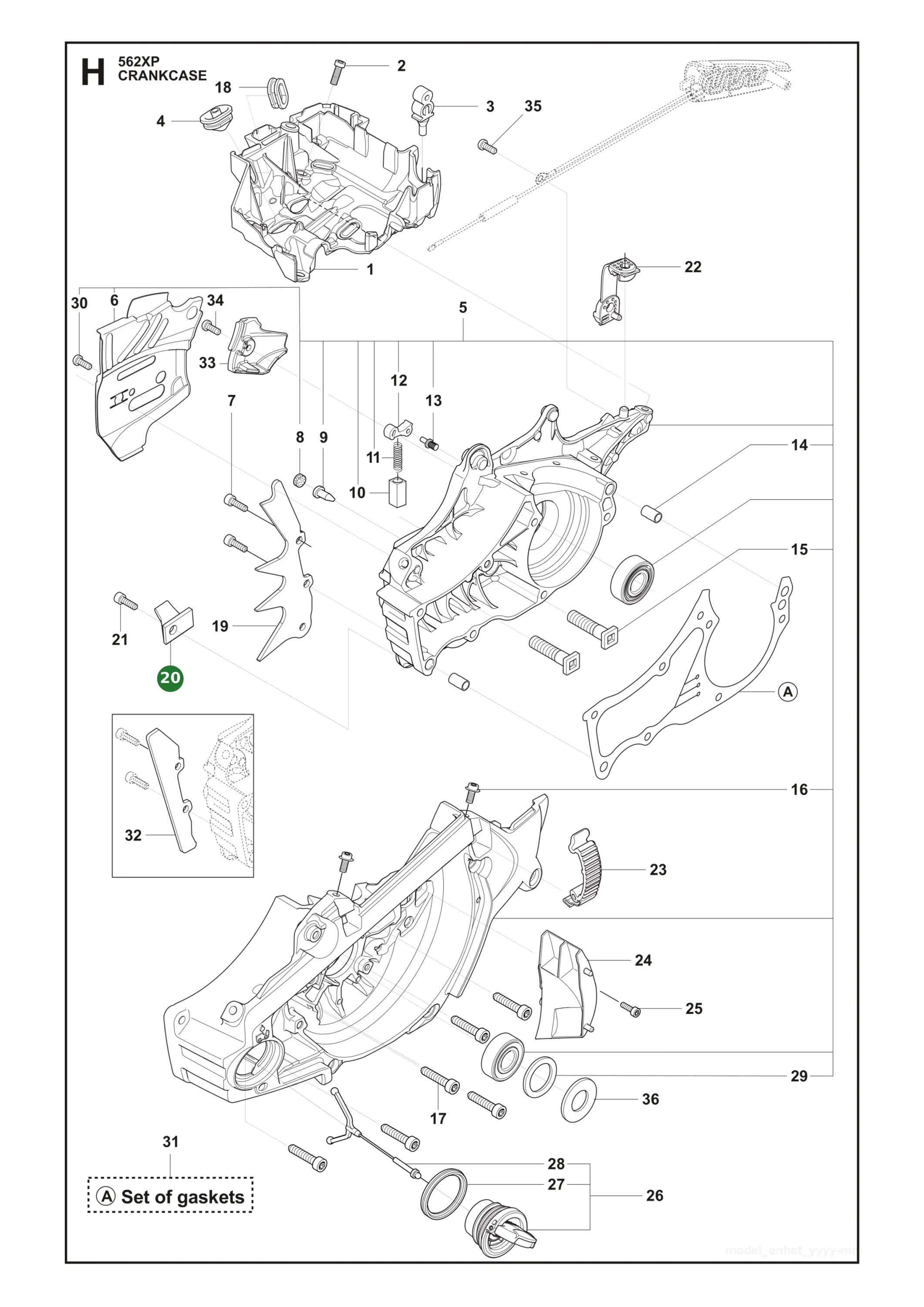

Nr.	Menge		Artikel
	1		Ansaugklappe (537534501)
	2		Schraube Itxscfm M5 X 16 Innen Torx (575885703)
	2		Dämpfer (597909701)
	1		Dichtscheibe (595845301)
	1		Bewegungsbegrenzer (548028301)
	1		Crankcase Kit (546058801) (546058801)
	3		Schraube Hexalobular Sechskant Bosch Pw3.5x13 (596296401)
	1		Kettenleitblech (529829801)
	2		Schraube Itxpanm M5x16 T27 10.9 Zn/fe (575793501)
	1		Filter (537403501)
	1		Reglerventil (530026119)
	1		Federführung (anker- Bzw. Federführungsführung) (537210701)
	1		Positionsfeder (503436501)
	1		Sperre / Abdeckung ( Catch Indexer ) (505201201)
	1		Bolzen (503751801)
	2		Zylindrischer Stift (720126952)
	2		Schienenbolzen (537051301)
	3		Schraube Mit Knopf- / Mittelschraube Und Glasunderlegscheibe Itxscm M5x12 (525824401)
	1		Spike (529829901) Standard - Inner SMALL
	1		Schraube (582213301)
	1		Kettenfänger (522893901)
	3		Schnappverschluss (595303003)
	1		Luftdüse (529829501)
	1		Schraube M4x12 Torx 27 (574353505)
	6		Schraube (503215330)
	1		Griff (503578901)
	1		Dichtung (529826401)
	1		Tankdeckel Kpl. – Motorsäge (522620001)
	1		Dichtungssatz (548086001)
	1		Sensor Assy (546600501)
	1		Puffer (503846101)
	1		O-ring (547165101)
	1		Führungshülse (531392601)

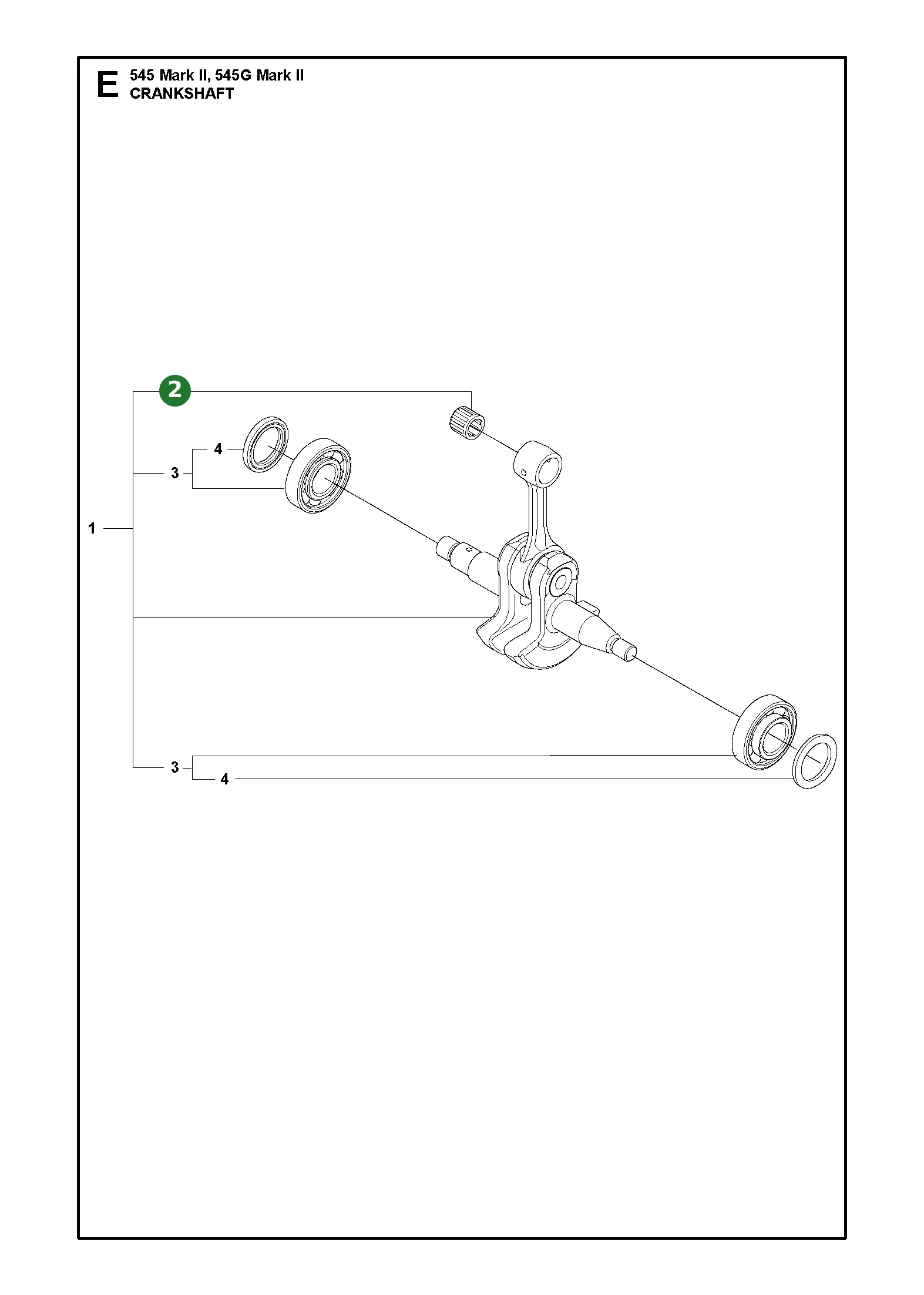

Nr.	Menge		Artikel
	1		Kurbelwelle (546058701)
	2		Kugellager (536789802)
	2		Radialdichtung (536958201)
	1		Nadellager (599531501)

Nr.	Menge		Artikel
	1		Short Block Assy (536160201)

Nr.	Menge		Artikel
	1		Luftfilter Kpl. (548615502) Mesh 50 Micron
	1		Luftfilter Kpl. (548615503) Felt
	1		Luftfilter Kpl. (548615501) Mesh 27 Micron
	2		Schraube Itxscm M4x42/20 (574353502)
	1		O-ring (525585301)
	1		Zwi Schenwand (548185501)
	3		Schraube Citxpant (526222002)
	1		Luftfilter (548159401)
	1		Filterhalter Kpl. (548146501)
	1		Luftfilter (548431601)
	1		Ansaugrohr Kpl. (548196101)
	2		Schraube Itxscm M4x15 T27 12.9 (526818101)
	1		Holder Assy (540555601)

Nr.	Menge		Artikel
	1		Schalldämpfersatz (536181701)
	2		Schraube Internal Torx Socket Head Cap M6x37 12.9 Tbo (544218410)
	1		Schraube M4x8 Cp, Für Kurbelgehäuse Und Schalldämpfer (724128759)
	1		Schalldämpfer (536183001)
	1		Dichtung (536183701)
	1		Wärmeableiter (536183601)
	1		Halter (536183801)
	1		Dichtungssatz (548086001)
	2		Schraube Itxscfm M5x8 T27 10,9 Zn/fe (525755107)
	2		Schraube Itxscfm M5x25 T27 10.9 Zn/fe (525755104)

Nr.	Menge		Artikel
	1		Werkzeug (503558511)
	1		Wintersatz (538882501)
	2		O-ring Bs 4518 3,1 X 1,6 Nitril/nitrile (740420100)
	2		Schraube (503217016)
	1		Spike (548819601) LARGE - Outer
	4		Schraube Itxpanm M5x16 T27 10.9 Zn/fe (575793501)
	3		Sicherungsmutter M5x0,8 – Sechskant / Slotted (503222401)
	1		Verschleiss- Und Witterungsschutz (537024401)
	1		Kettenfänger (589771301)
	1		Spike-kit/halterungs-spike (548090201) LARGE - Inner and outer kit

Nr.	Menge		Artikel
	1		Schwungrad-kompaktbauteil Und Beheizter Handgriff / Zündanlagensatz (599686001)
	1		Mitnehmerklinke (590281301)
	1		Mutter/nut/unterlegscheibe M8x1 Pp – Für Abdeckungen, Gehäuse Und Kupplung (503220401)
	1		Kappenbaugruppe / Cap Assy (596352901)
	1		Control Unit Assy (540326401)
	2		Schraube Citxpant (526222002)
	1		Motorständer Kpl. (529839201)
	1		Stoppschalter (536056501) (536056501)
	2		Schraube Itxscm M4x15 Torx 27 12.9 Dri Loc (526818102)

Nr.	Menge		Artikel
	1		Zylinderdeckel (548213801)

Nr.	Menge		Artikel
	1		Cylinder Kit (540072302)
	1		Kolben Kpl. (548707502)
	2		Zylinderkolben (529317601)
	2		Sicherungsring (737441000)
	1		Nadellager (501103101)
	1		Dichtung (547362801)
	4		Schraube M 5 X 25 (503215325)
	1		Zündkerze (motorsägen) - Ngk Cmr6h (574519601)
	1		Dichtungssatz (548086001)

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Kettenspann- Und Kettenbremsen-teil (575260405) CHAIN TENSIONER KIT S133 Large SMS Gleitmo treated
	Vibrationsdämpfer / Antivibrationselement Für Motorsäge (529840601) ANTIVIBRATION ELEMENT Front
	Federkassette Kpl. (598750302) SPRING CASSETTE ASSY
	Mitnehmerklinke (590281301) "Mitnehmerklinke"
	Schnappverschluss (595303003) SNAP LOCKING Grey. Only use for Mg / Al Crankcase
	Luftfilter Kpl. (548615501) AIR FILTER ASSY Mesh 27 micron
	Kettenfänger (522893901) CHAIN CATCHER 60 cc Large SMS
	Kupplungsfedern / Kupplungs-ölpumpe (599858201) CLUTCH SPRING Clutch spring
	Schneckenrad / Worm Wheel (536661201) WORM WHEEL 3/8
	Kraftstofffilter / Kraftstofftank (503443205) Fuel filter Koaxial Spare part 100 pcs of 503 44 32-03
	Tankdeckel Kpl. – Motorsäge (522620001) "Tankdeckel kpl."
	Luftfilter Kpl. (548615503) AIR FILTER ASSY - Mesh NW
	Kupplung Kpl. – Clutch Satz M10x1 (599857502) CLUTCH ASSY Clutch assy M10x1
	Kraftstofffilter/kraftstofftank Koaxial (503443203) Fuel filter Koaxial 18-40µm
	Luftfilter Kpl. (548615502) AIR FILTER ASSY - Mesh 50 micron
	Begrenzungskabel Reparatur-kit & Reparatursatz Pumpe (536690701) REPAIR KIT PUMP
	Dichtungssatz (548086001) GASKET KIT SPARE PART GIIA
	Vibrationsdämpfer / Antivibrationselement Hinten Standard (529840701) ANTIVIBRATION ELEMENT Rear Standard
	Starterseil / Griffe Für Motorsägen-anlasser (505305125) "Starterseil"
	Zündkerze (motorsägen) - Ngk Cmr6h (574519601) Spark plug NGK CMR6H
	Ringritzel / Kupplung Und Ölpumpe (501598002) "Repl. Rim 3/8''x7T"
	Begrenzungskabel Reparaturkit / Reparaturkit (536690501) REPAIR KIT PURGE
	Dichtungsset Für Motorsägen (536690601) GASKET KIT GASKET AND DIAPHRAGM
	Ölpumpe Kpl. (505199912) Oil pump assy Large SMS, black housing with grey plug, 60cc

Dokumente

Für Husqvarna 564 XP Fuel Inject stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.

Bedienungsanleitungen

Bedienungsanleitung (PDF) für Husqvarna Motorsägen 564 XP Fuel Inject – Inbetriebnahme, Einstellungen, Wartung und Sicherheit.

564 XP 564 XPG 2025-05

564 XP 564 XPG 2025-05

Wählen Sie die passende Version nach Modelljahr oder Produktnummer; Inhalte können je nach Variante abweichen.

Benötigen Sie Ersatzteile?

Finden Sie mit unserem Husqvarna Teilefinder schnell und unkompliziert das passende Ersatzteil für Ihr Husqvarna Gerät. Durchstöbern Sie die Explosionszeichnungen Ihres Modells und bestellen Sie die benötigten Komponenten mühelos.

Zum Ersatzteilkatalog

Loading ...
