Husqvarna T540 XP III | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell T540 XP III von Husqvarna. Weitere Informationen findest Du in den zugehörigen Dokumenten und Anleitungen.

Ersatzteilkatalog für T540 XP III

Nr.	Anzahl im Gerät		Artikel
	1		Kombischlüssel 13/16mm (522521102)
	1		Torxschlüssel T27/T20 (575880701)
	1		Gurtöse (576381301)
	1		Krallenanschlag (534089001)

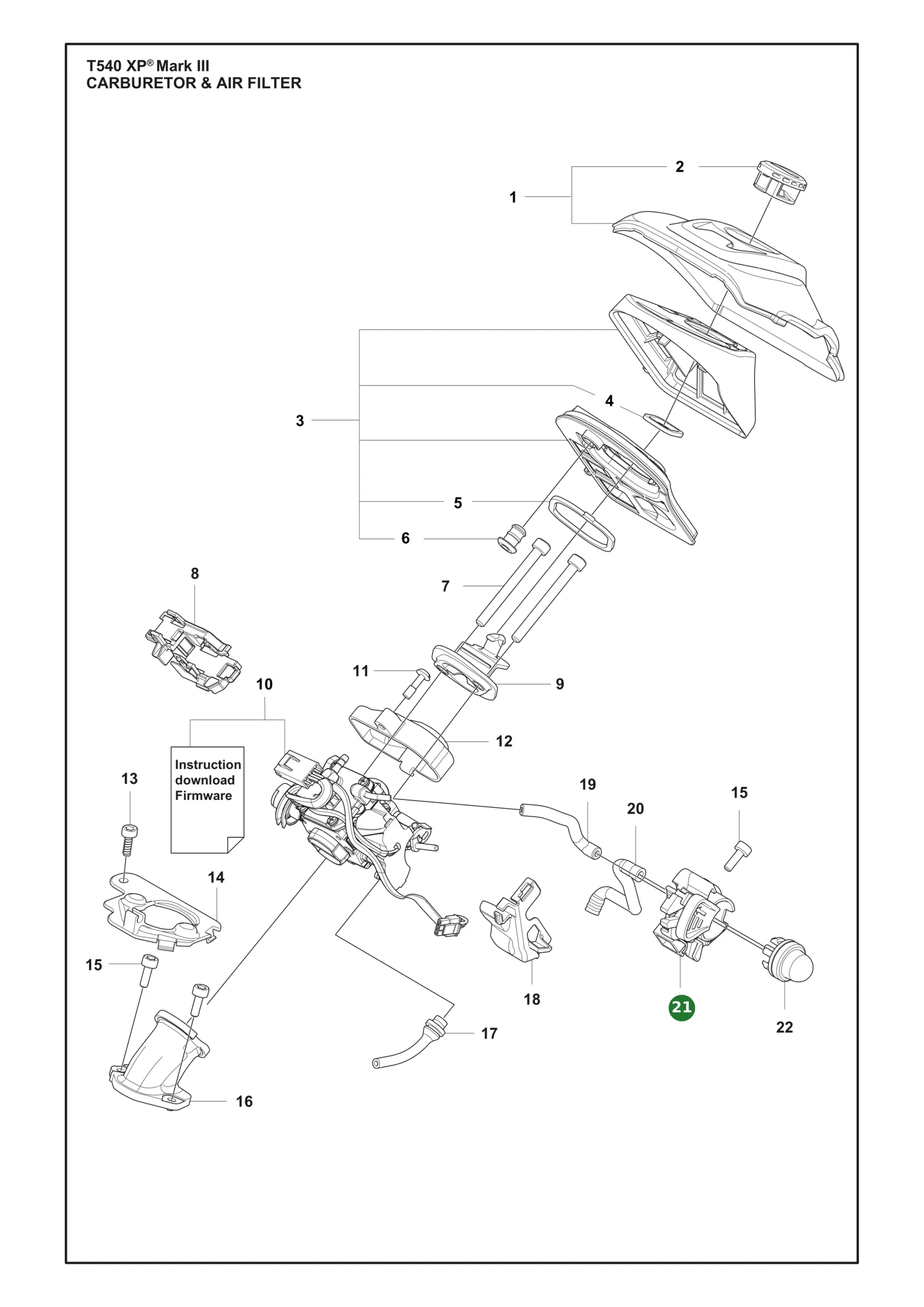

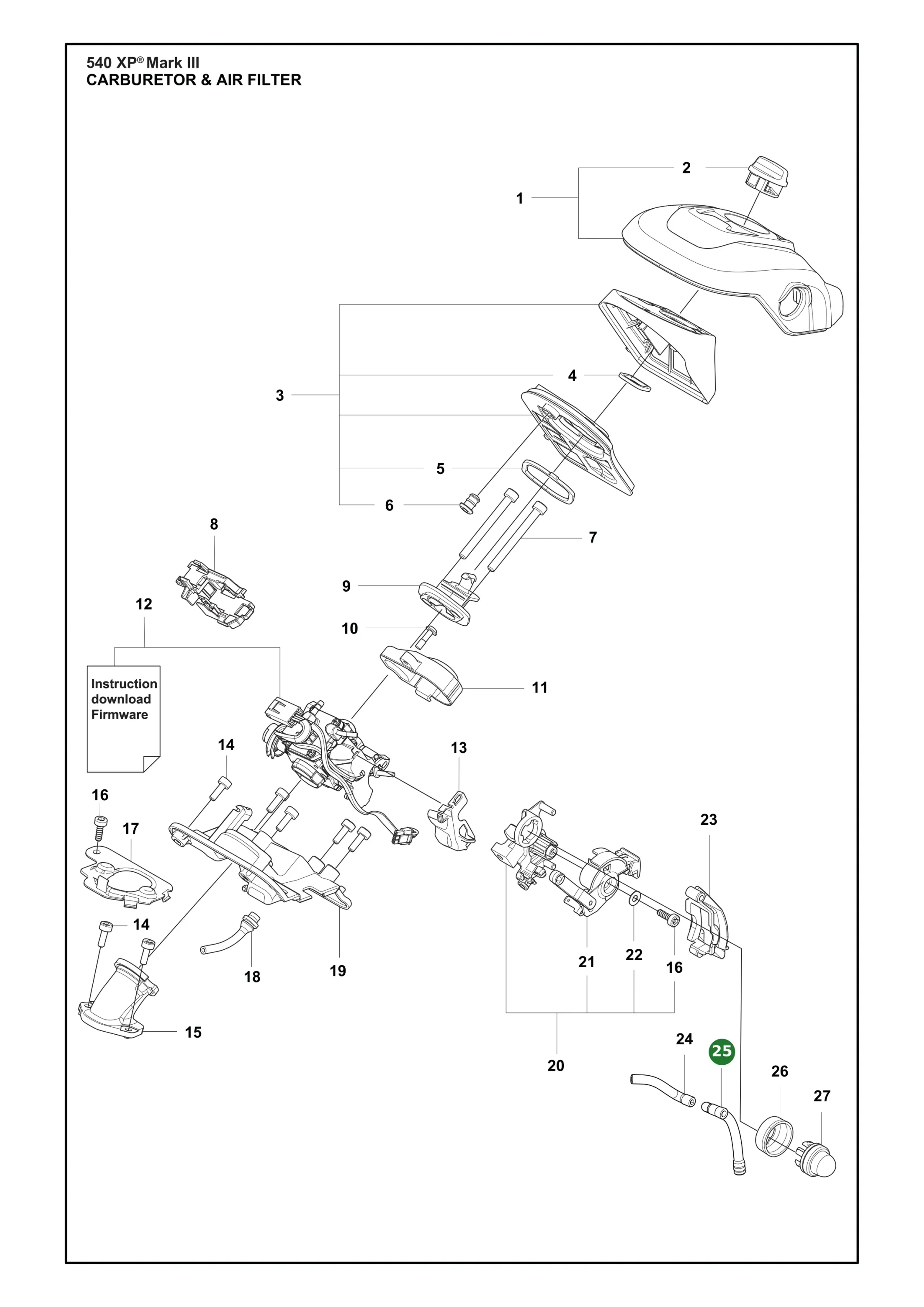

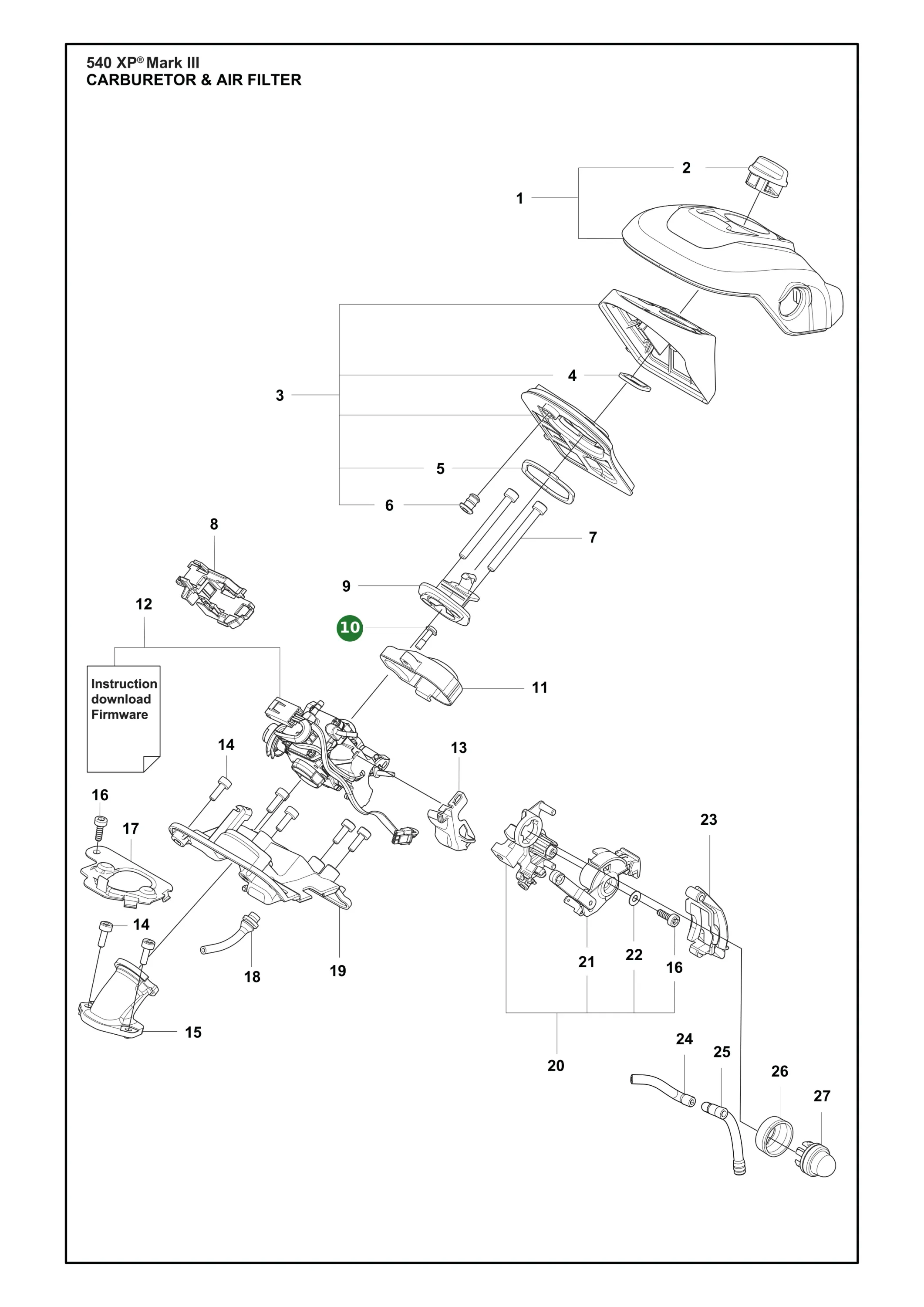

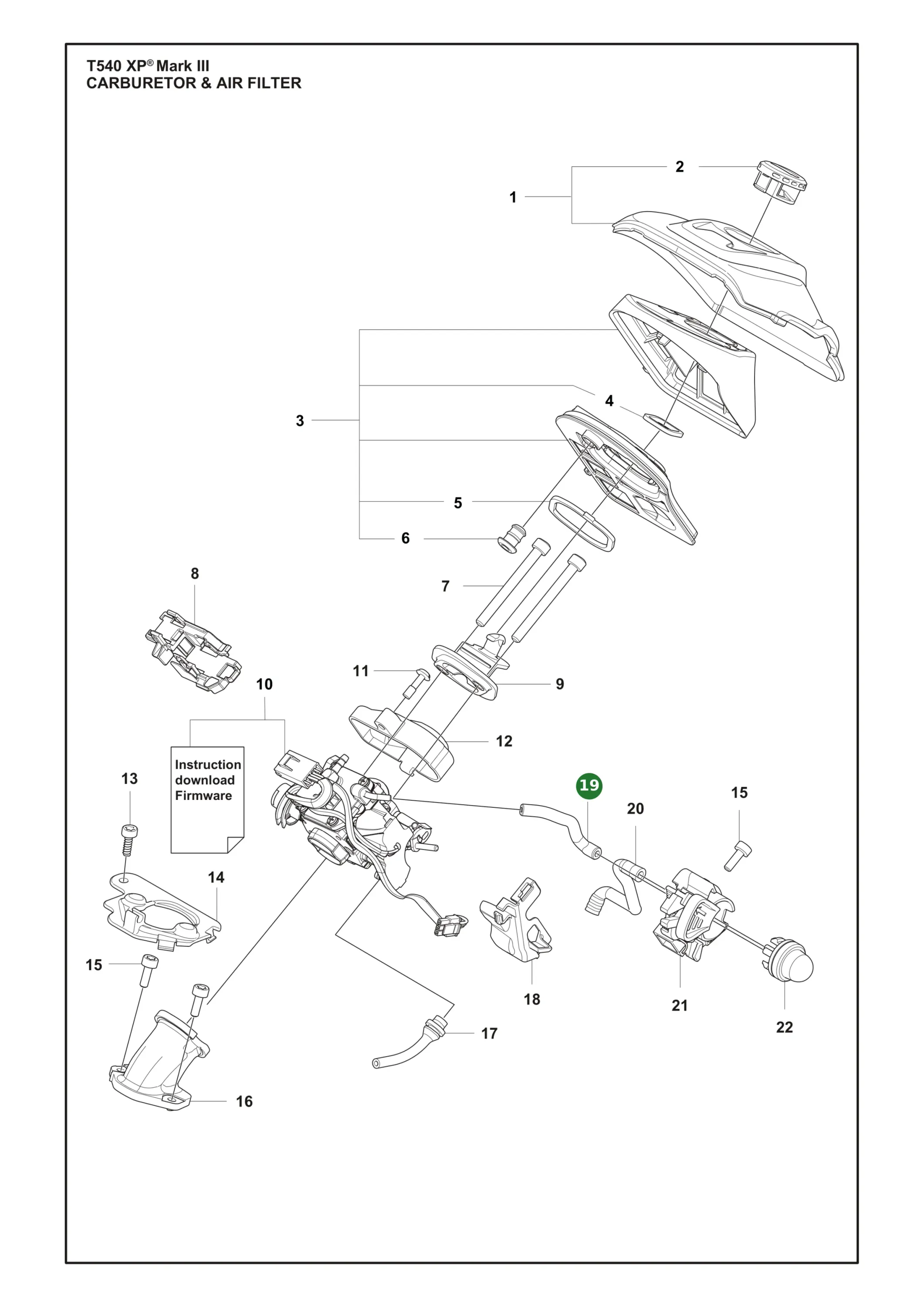

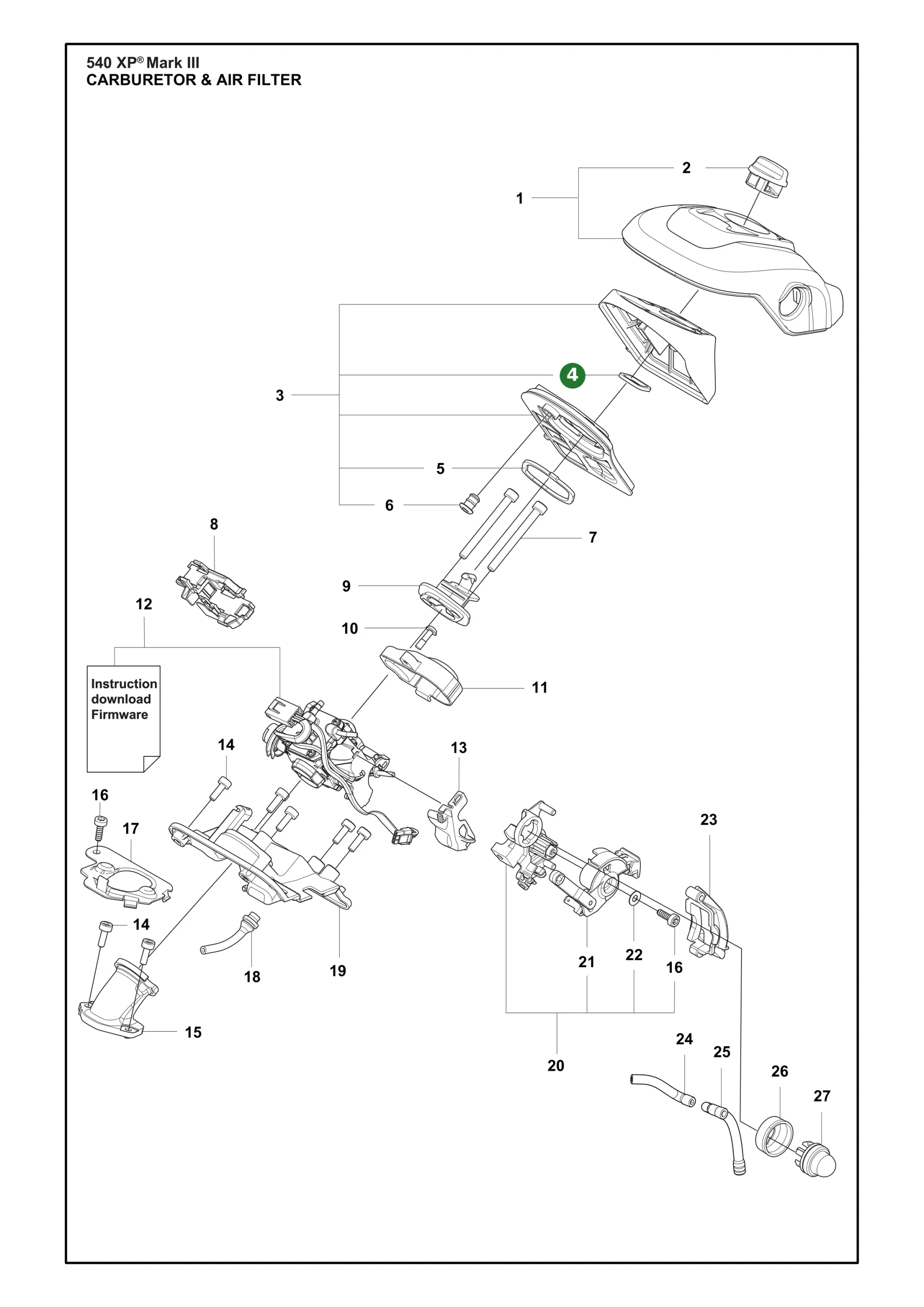

Nr.	Anzahl im Gerät		Artikel
	1		Luftfilterdeckel (529825101)
	1		Knopf Luftfilterdeckel (531389001)
	1		Luftfilter Mesh 48µm klar (536703501) Nylon Mesh - 51 Micron Rating - Clear
	1		Luftfilter Vlies klar (536703502) Non-Woven - Clear
	1		Luftfilter Mesh 80µm schwarz (536703503) Nylon Mesh - 80 Micron Rating - Black
	1		Dichtung Luftfilterhälfte (529549601)
	1		Dichtung Luftfilter (599815001)
	1		Gummitülle Luftfilterhalter (521625602)
	2		Bolzen M5x50 (587870902) Aluminum
	1		Halter Steckverbinder (529549401)
	1		Filterhalter (599814901)
	1		Vergaser-Kit HDA-349 (536703402)
	1		Linsenkopfschraube M4x14 T20 (590266401)
	1		Stopfen Abdeckung (599814601)
	1		Schraube (576984002)
	1		Abdeckung Ansaugrohr (599814401)
	3		Bolzen M4x12 T27 (521515701)
	1		Ansaugrohr (536148401)
	1		Impulsschlauch L=45mm (589204904)
	1		Hitzeschutz AutoTune (536148601)
	1		Ansaugschlauch Kraftstoff (529904501)
	1		Kraftstoffschlauch (529411101)
	1		Chokehebel (529824101)
	1		Primerblase (503936601)

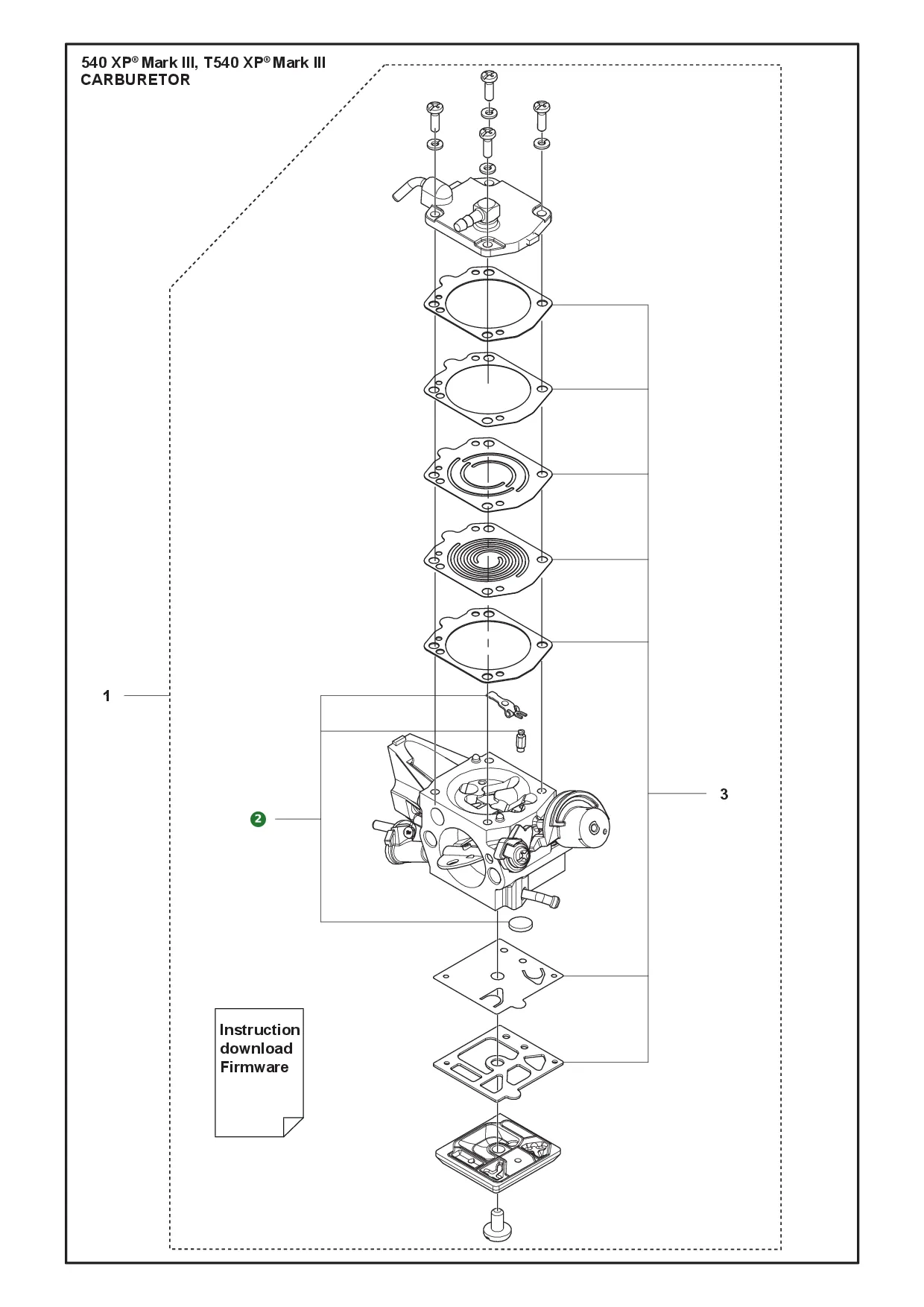

Nr.	Anzahl im Gerät		Artikel
	1		Vergaser-Kit HDA-349 (536703402)
	1		Reparatursatz Vergaser HDA-349 (536660401)
	1		Dichtungssatz Vergaser HDA-349 (546543601)

Nr.	Anzahl im Gerät		Artikel
	1		Handschutz Kettenbremse (529823401)
	1		Schraube M5x14 T27 Handschutz (526834501)
	1		Buchse Handschutz (537202801)
	1		Kupplungsdeckel mit Kettenbremse und Kettenspanner (599820302)
	1		Bolzen Schwertverstellung (588850303) - up to s/n 202429xxxxxx
	1		Schneckenschraube Kettenspanner (537397001) - up to s/n 202429xxxxxx
	1		O-Ring (740480702) - up to s/n 202429xxxxxx
	1		Scheibe Kettenspanner (503230063) - up to s/n 202429xxxxxx
	1		Schneckenrad Kettenspanner (599724101) - up to s/n 202429xxxxxx
	1		Abdeckung Kettenspanner (505214501) - up to s/n 202429xxxxxx
	7		Schraube PL4x10 T20 (526222001) - up to s/n 202429xxxxxx
	1		Kniegelenk Kettenbremse (505199301)
	1		Bremsfeder Kettenbremse (536859501)
	1		Bremsband Kettenbremse (505566701)
	1		Abdeckung Kettenbremse (505543302)
	1		Mutterhalter Kupplungsdeckel (505197301)
	1		Mutter Kettenspanner (513701401) From s/n 202430xxxxxx -
	1		Schraube Kettenspanner (513730701) From s/n 202430xxxxxx -
	1		Stufenrad A Kettenspanner (513637901) From s/n 202430xxxxxx -
	1		Kettenleitblech (546234301) From s/n 202430xxxxxx -

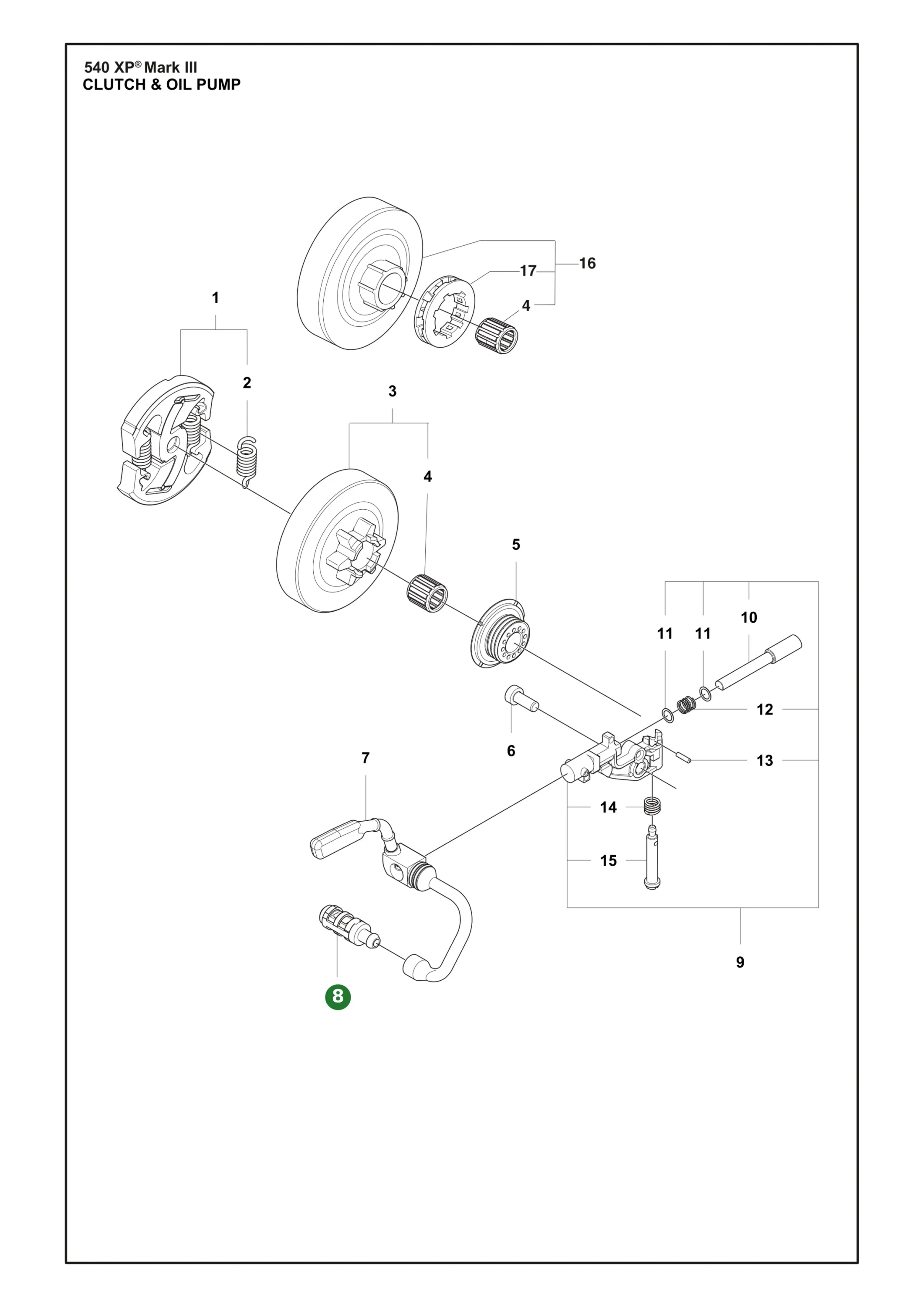

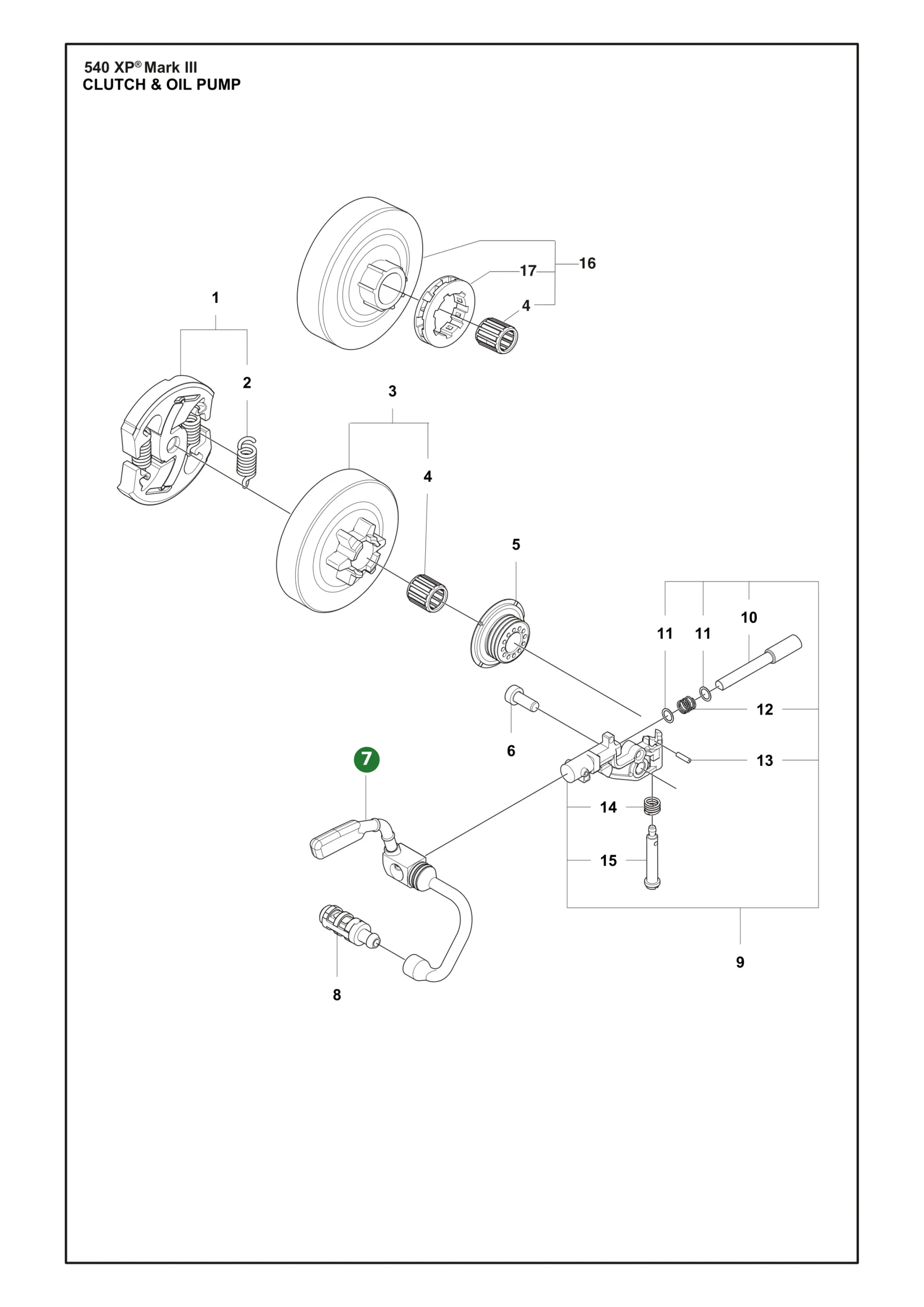

Nr.	Anzahl im Gerät		Artikel
	1		Fliehkraftkupplung (586864001)
	2		Kupplungsfeder (574718801)
	1		Kupplungstrommel .325 Zoll Mini x 7T (577389702) 0.325" - mini 7T
	1		Nadellager Kupplungstrommel (503254601)
	1		Schneckenrad Ölpumpenantrieb (504786001)
	1		Schraube M5x12 T27 (522638501)
	1		Ölschlauch Ölpumpe (599817001)
	1		Ölfilter (536147901)
	1		Ölpumpe Kettenschmierung (544180103)
	1		Pumpenkolben Ölpumpe (537069102)
	2		Scheibe Ölpumpe 5.1x7x0.2mm (503230060)
	1		Feder Pumpenkolben (503891601)
	1		Kerbstift ISO 8742 2x8 (721116430)
	1		Feder Einstellschraube Ölpumpe (503891501)
	1		Einstellschraube Ölpumpe (537027101)

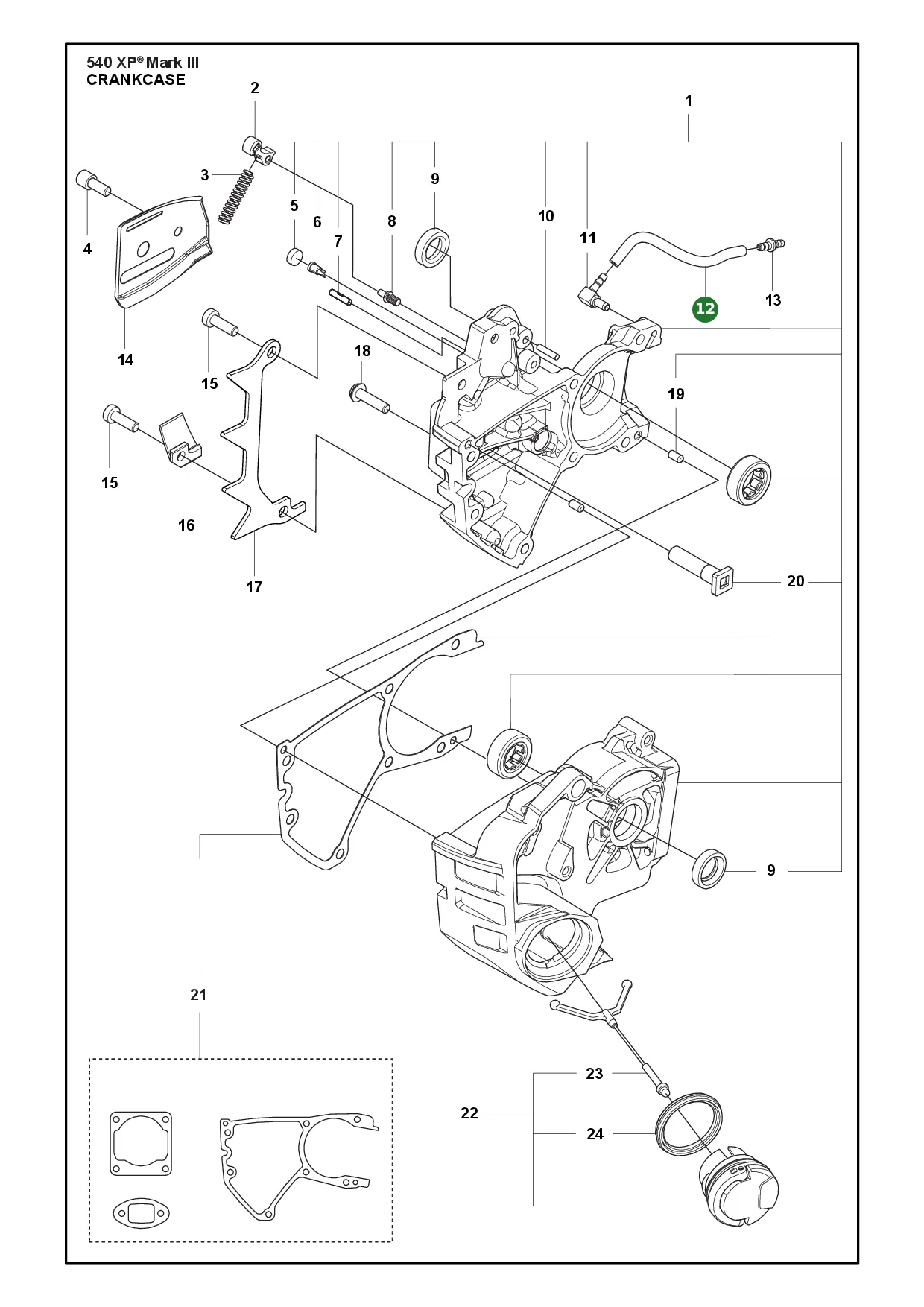

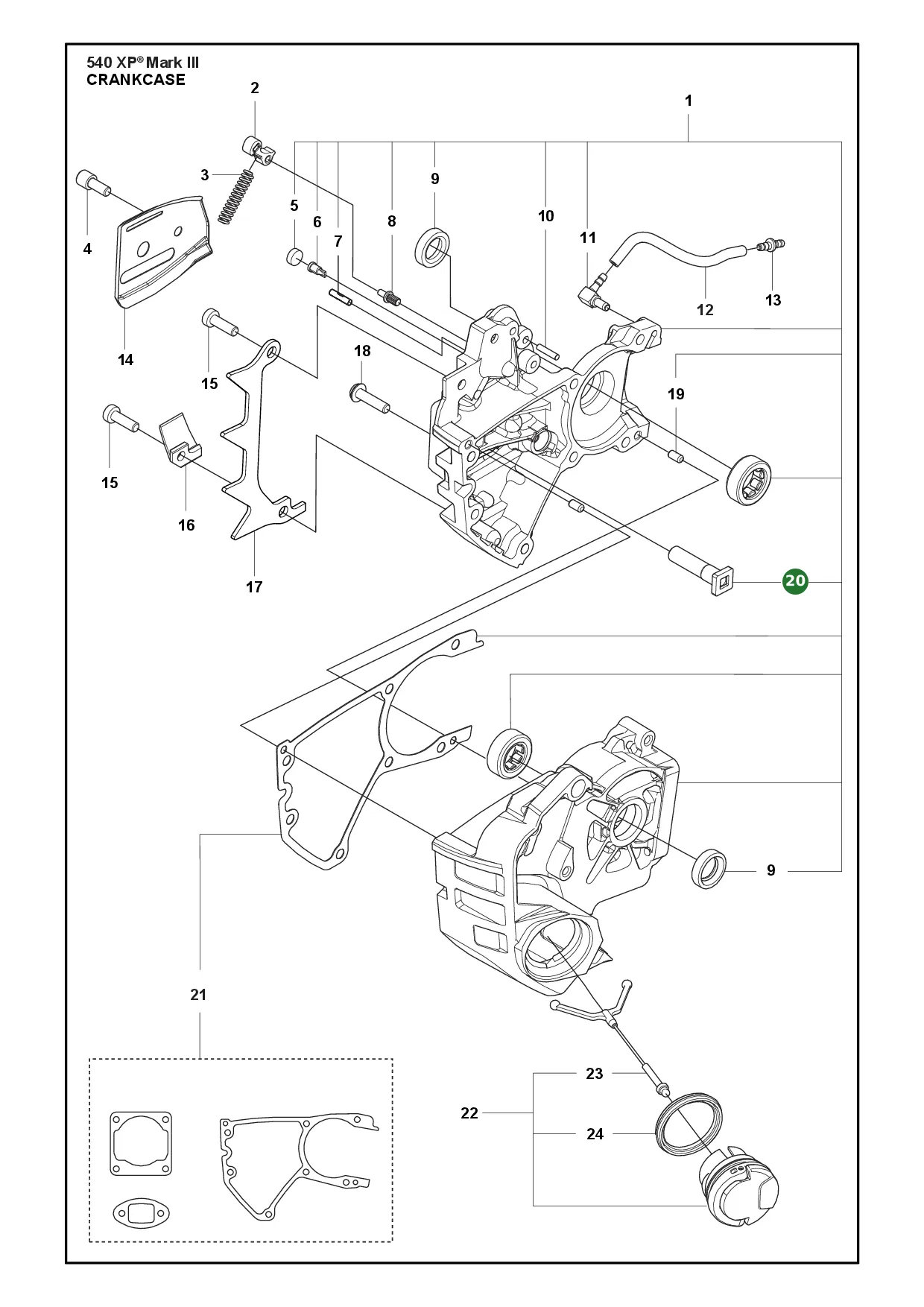

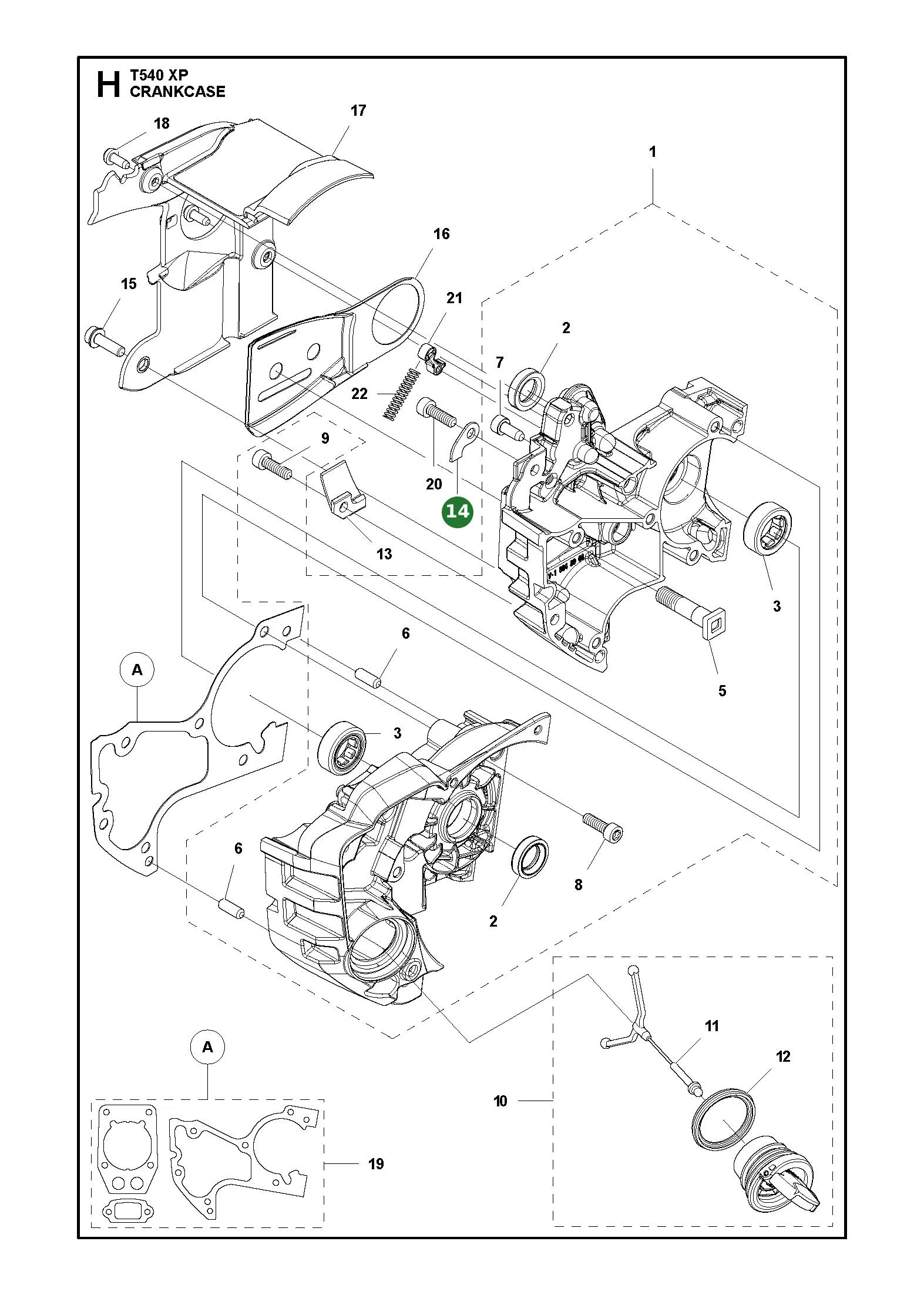

Nr.	Anzahl im Gerät		Artikel
	1		Kurbelgehäuse (599809302)
	2		Sperre Rastmechanik (505201201)
	2		Positionsfeder (503436501)
	1		Bolzen Kettenleitblech (521799901)
	2		Dichtung Tankentlüftung (513746401)
	1		Tankentlüftung (516961901)
	6		Kerbstift ISO 8742 3x14 (721120730)
	1		Bolzen Kniegelenk (503751801)
	2		Radialdichtung Kurbelwelle (588139701)
	1		Knierohr Impulsschlauch (590508001)
	1		Impulsschlauch (599810901)
	1		Anschlussstück Schlauch (516950301)
	1		Kettenleitblech 095 (599816901)
	2		Schraube (504114301)
	1		Scheibe Kurbelgehäuse (580250401)
	7		Schraube M5x20 T27 (590266501)
	1		Kettenfänger (505288501)
	2		Positionierstift Ø4x8mm (577167401)
	1		Schienenbolzen M8x37 (537579101)
	1		Dichtungssatz Zylinder Auspuff Kurbelgehäuse (536660201)
	1		Tankdeckel grau (522620001)
	1		Halter Tankdeckel (503578901)
	1		Dichtung Tankdeckel (537215001)

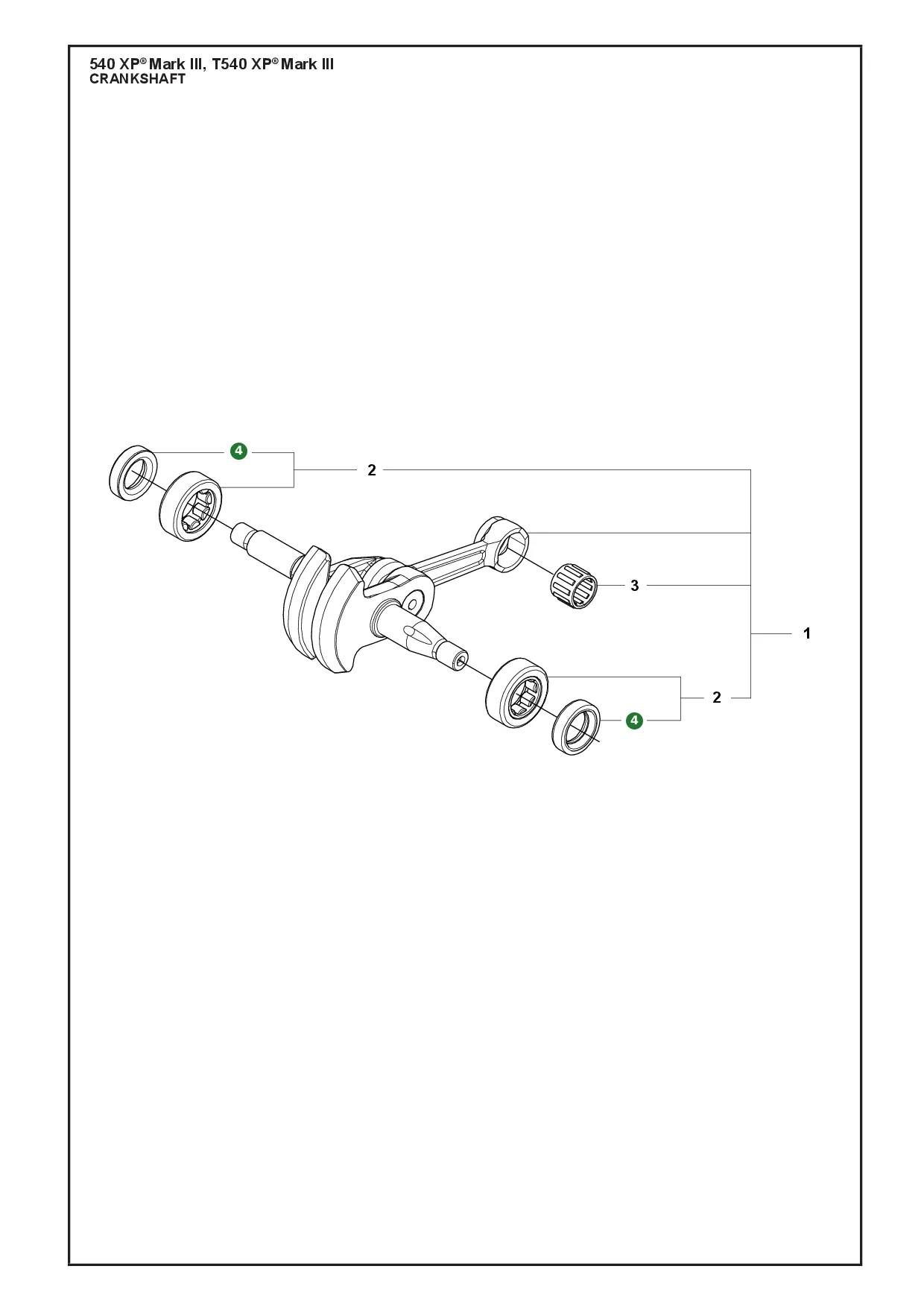

Nr.	Anzahl im Gerät		Artikel
	1		Kurbelwellensatz mit Pleuel (536662801)
	2		Lagersatz Kurbelwelle (536673801)
	1		Nadellager Kolbenbolzen (579029801)
	2		Radialdichtung Kurbelwelle (588139701)

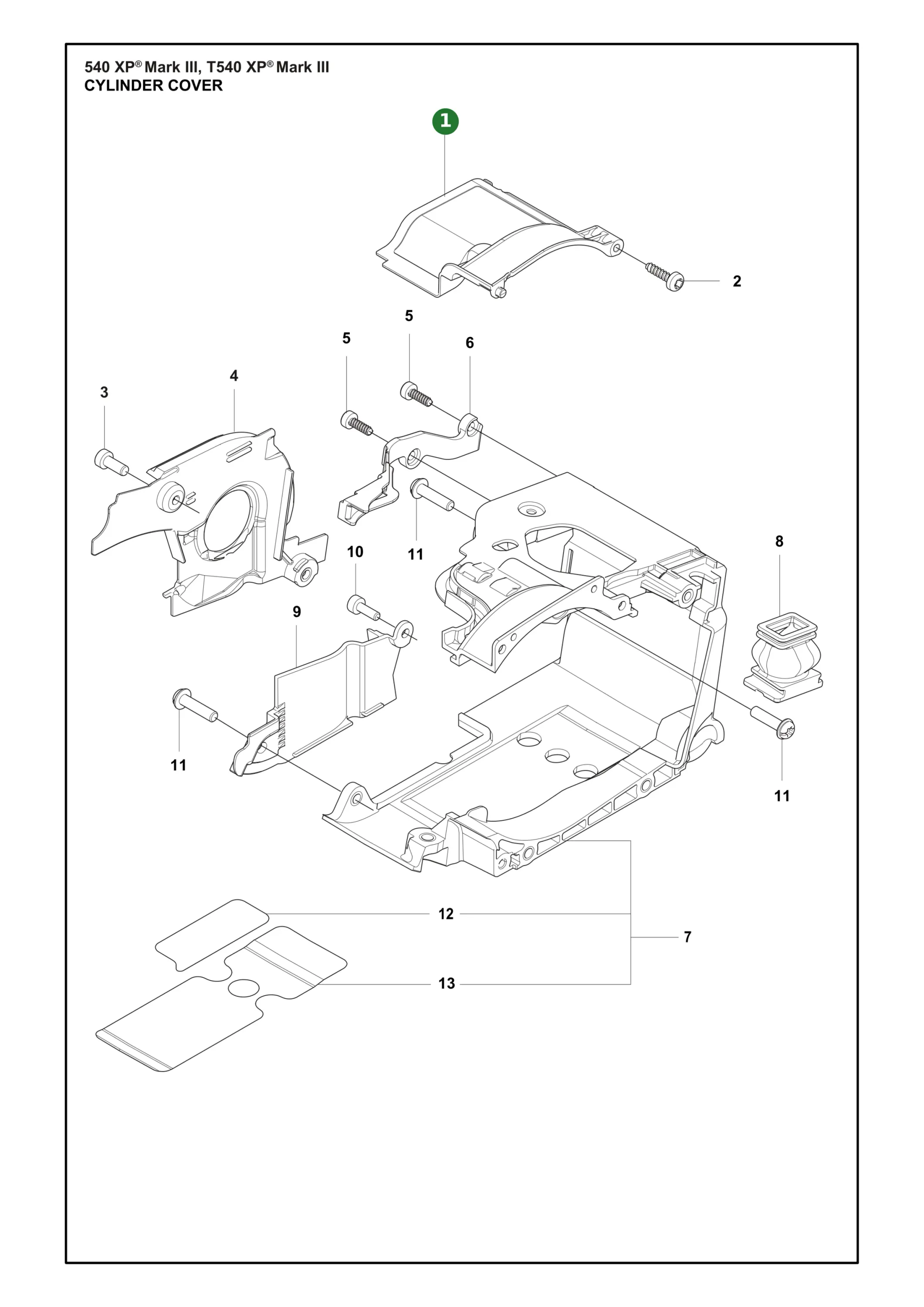

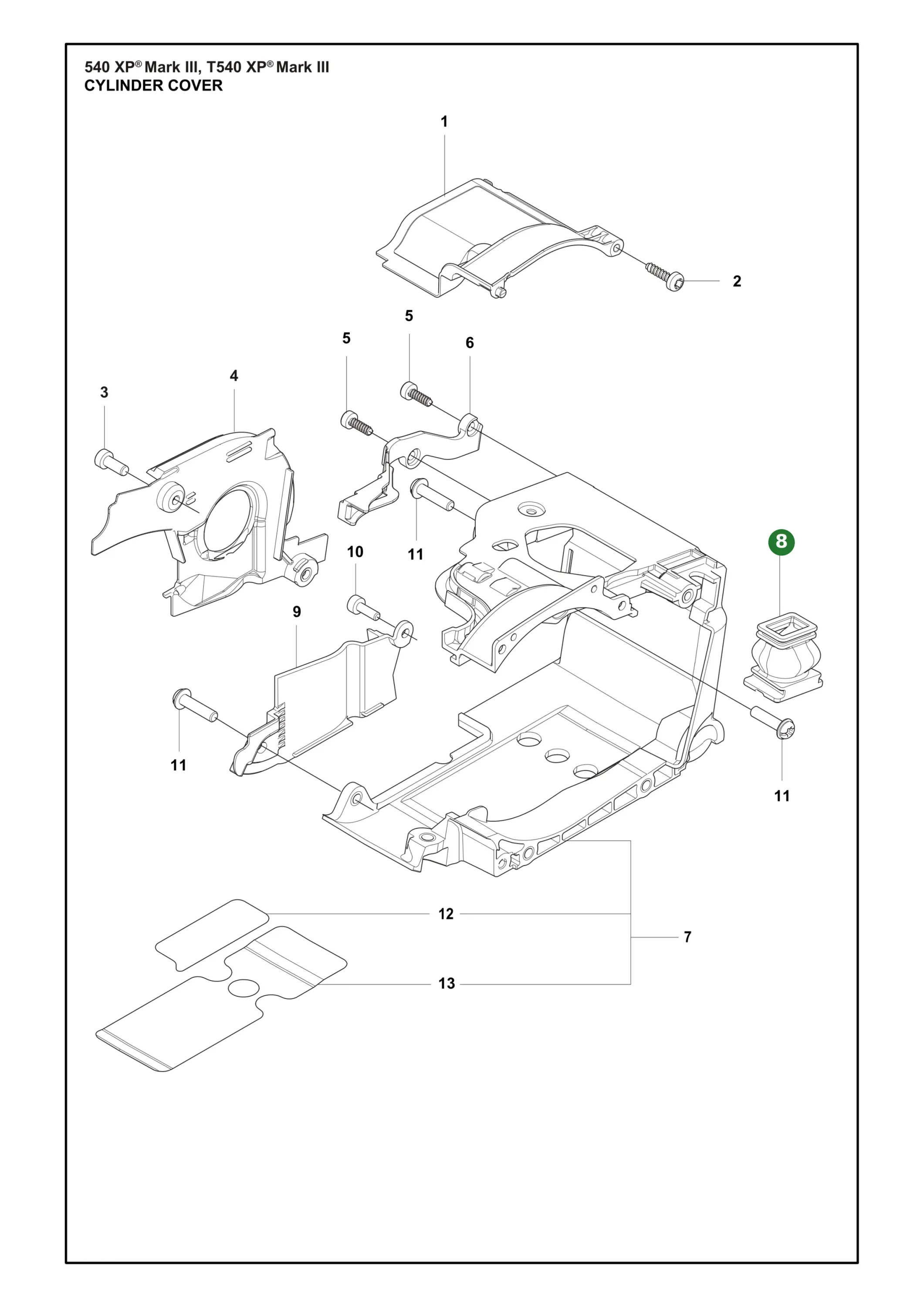

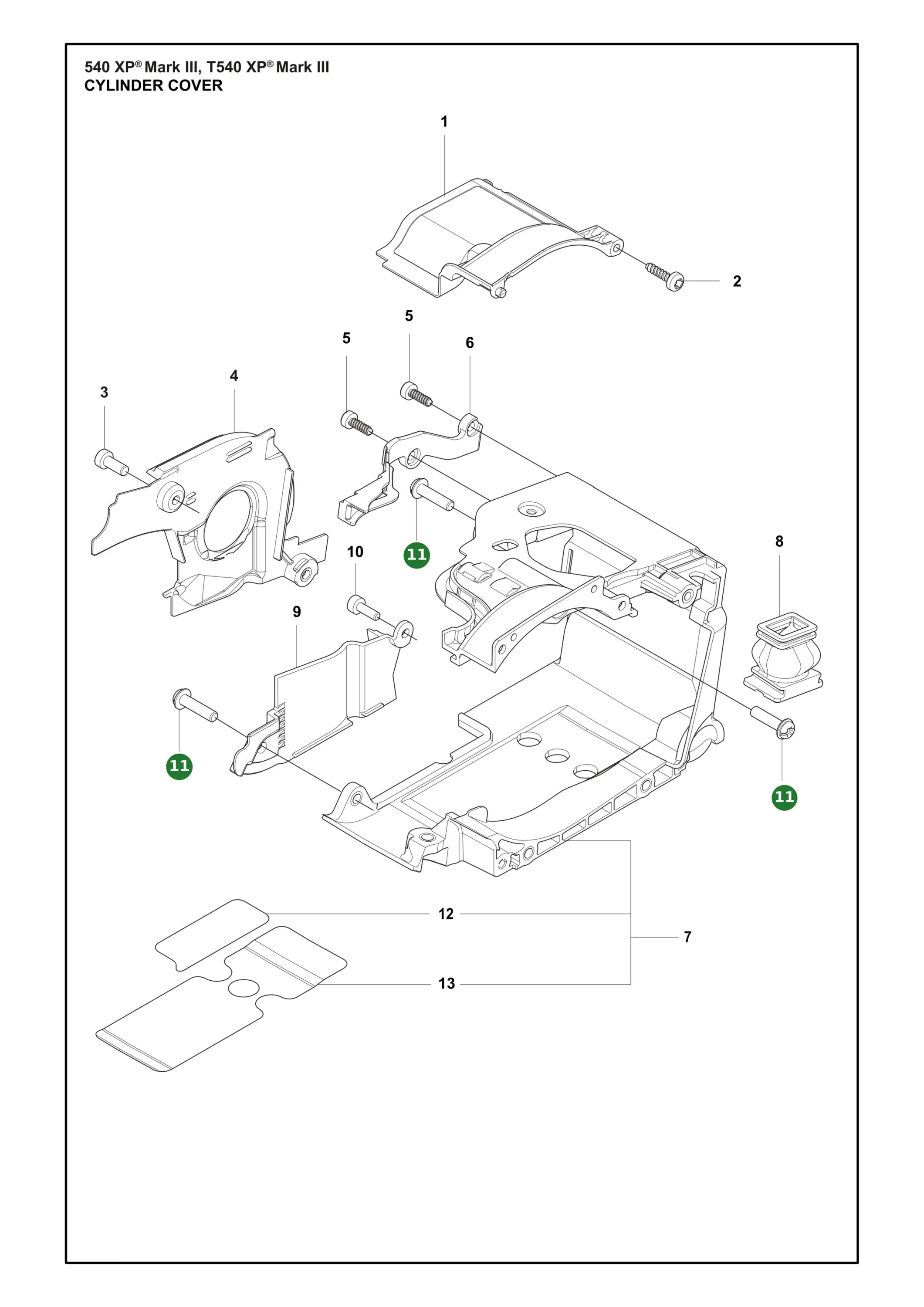

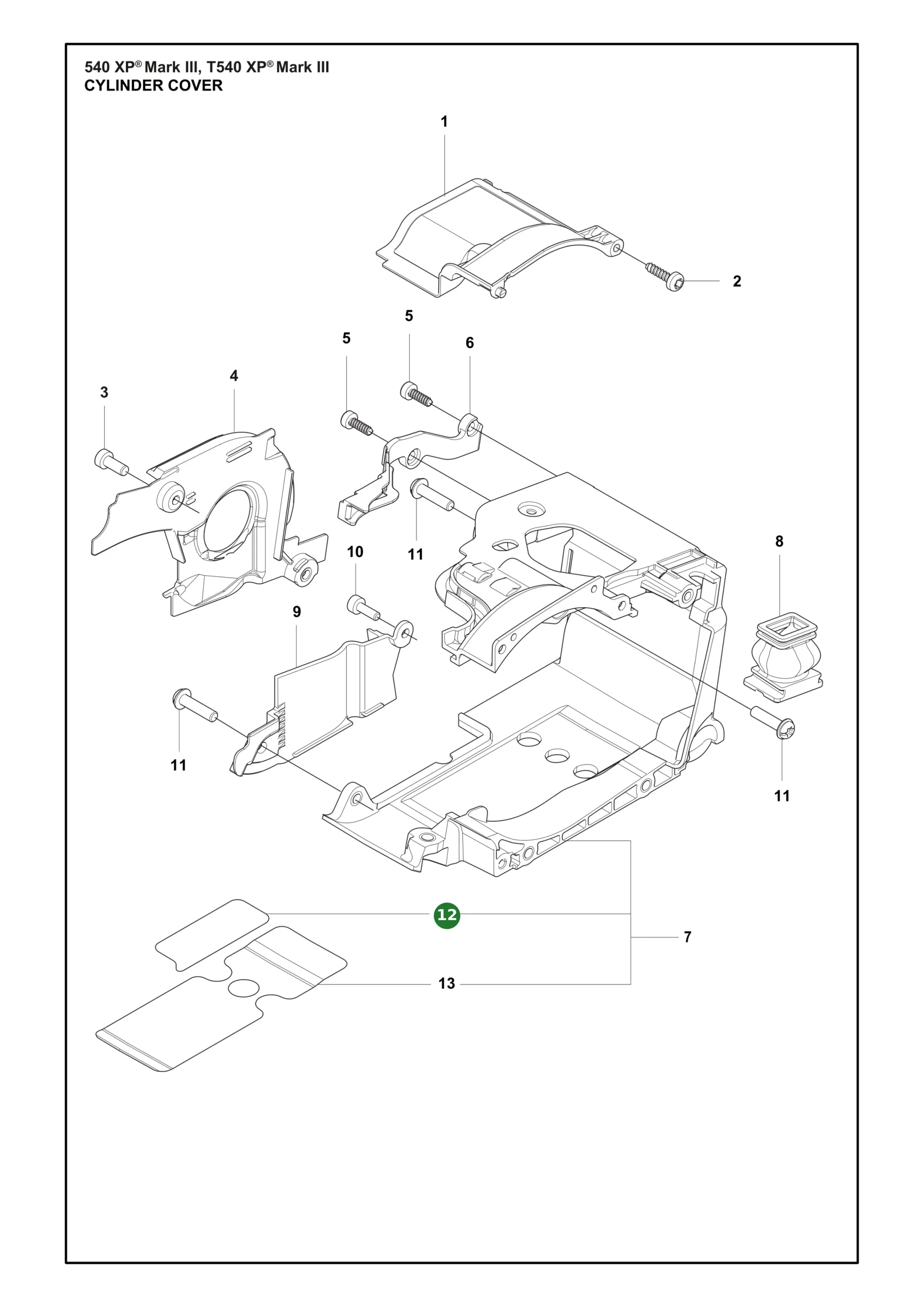

Nr.	Anzahl im Gerät		Artikel
	1		Abdeckung Zylinderdeckel oben (529413101)
	1		Schraube (521517701)
	1		Schraube M5x12 T27 (522638501)
	1		Pumpenabdeckung (599816801)
	2		Schraube (576984002)
	1		Abdeckung Zündkabel (531435201)
	1		Zylinderdeckel (599815701)
	1		Ansaugrohr (599816101)
	1		Abdeckung Schalldämpfer (599816001)
	1		Bolzen M4x12 T27 (521515701)
	3		Schraube M5x20 T27 (590266701)
	1		Hitzeschutzblech Zylinderdeckel oben (531409901)
	1		Hitzeschutzblech Zylinderdeckel unten (599815901)

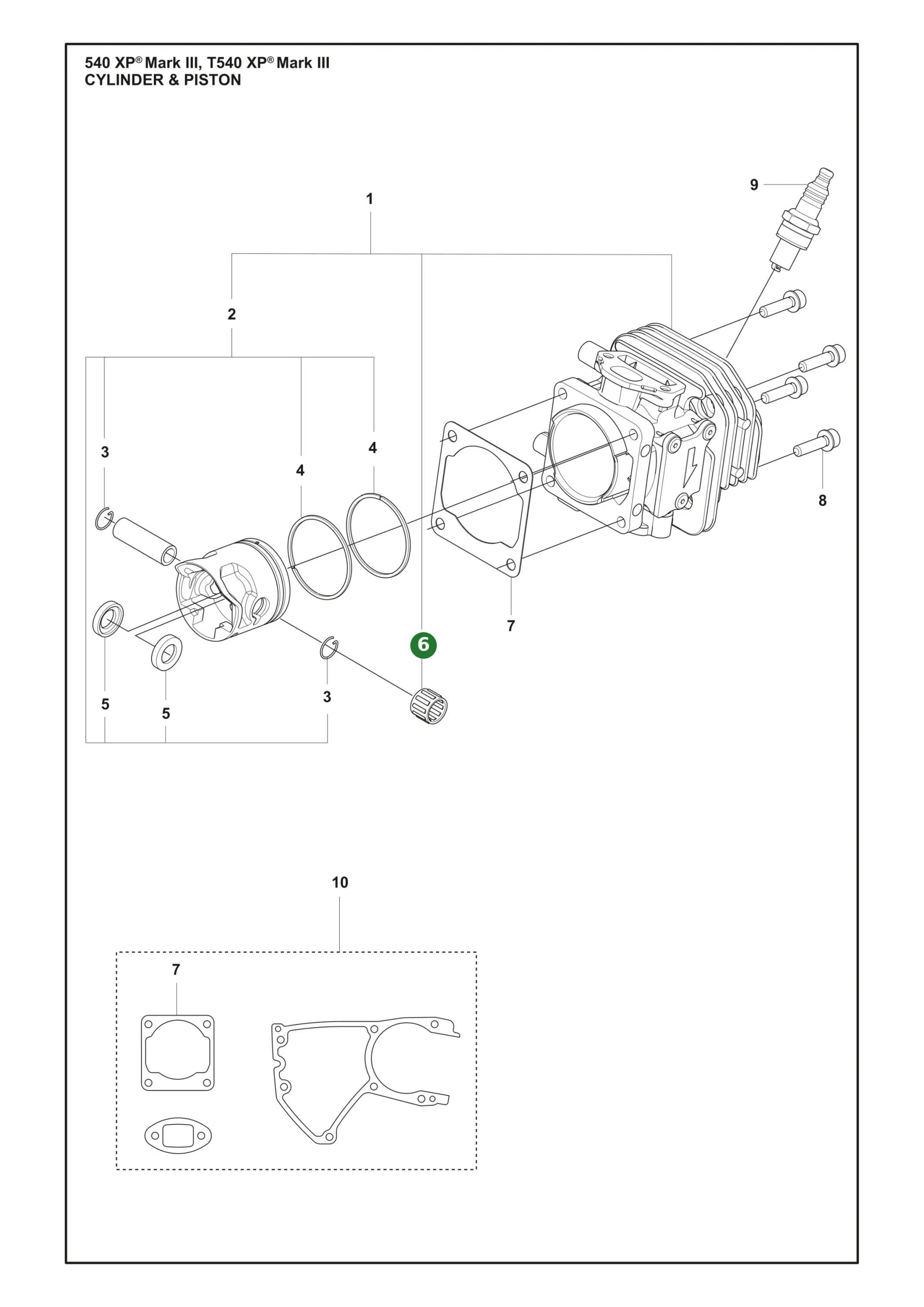

Nr.	Anzahl im Gerät		Artikel
	1		Zylindersatz mit Kolben Ø40mm (536659802)
	1		Kolben-Baugruppe Ø40mm (536660102)
	2		Sicherungsring Kolbenbolzen 10x0.8 (737441000)
	2		Kolbenring (513284901)
	2		Anlaufscheibe Pleuel (513752401)
	1		Nadellager Kolbenbolzen (579029801)
	1		Dichtung Zylinder (599809201)
	4		Schraube M5x20 T27 (590266701)
	1		Zündkerze NGK CMR7H (521233401)
	1		Dichtungssatz Zylinder Auspuff Kurbelgehäuse (536660201)

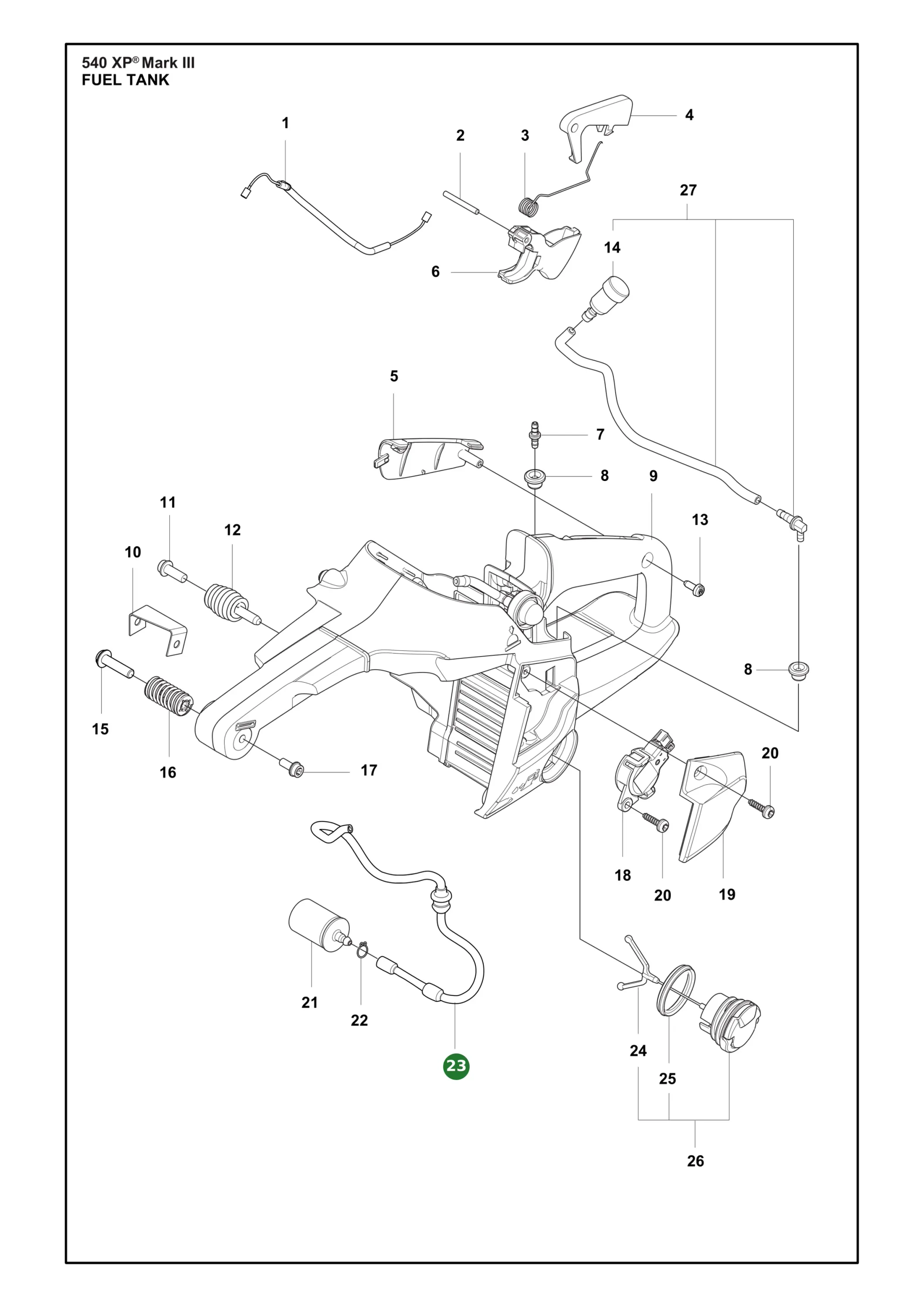

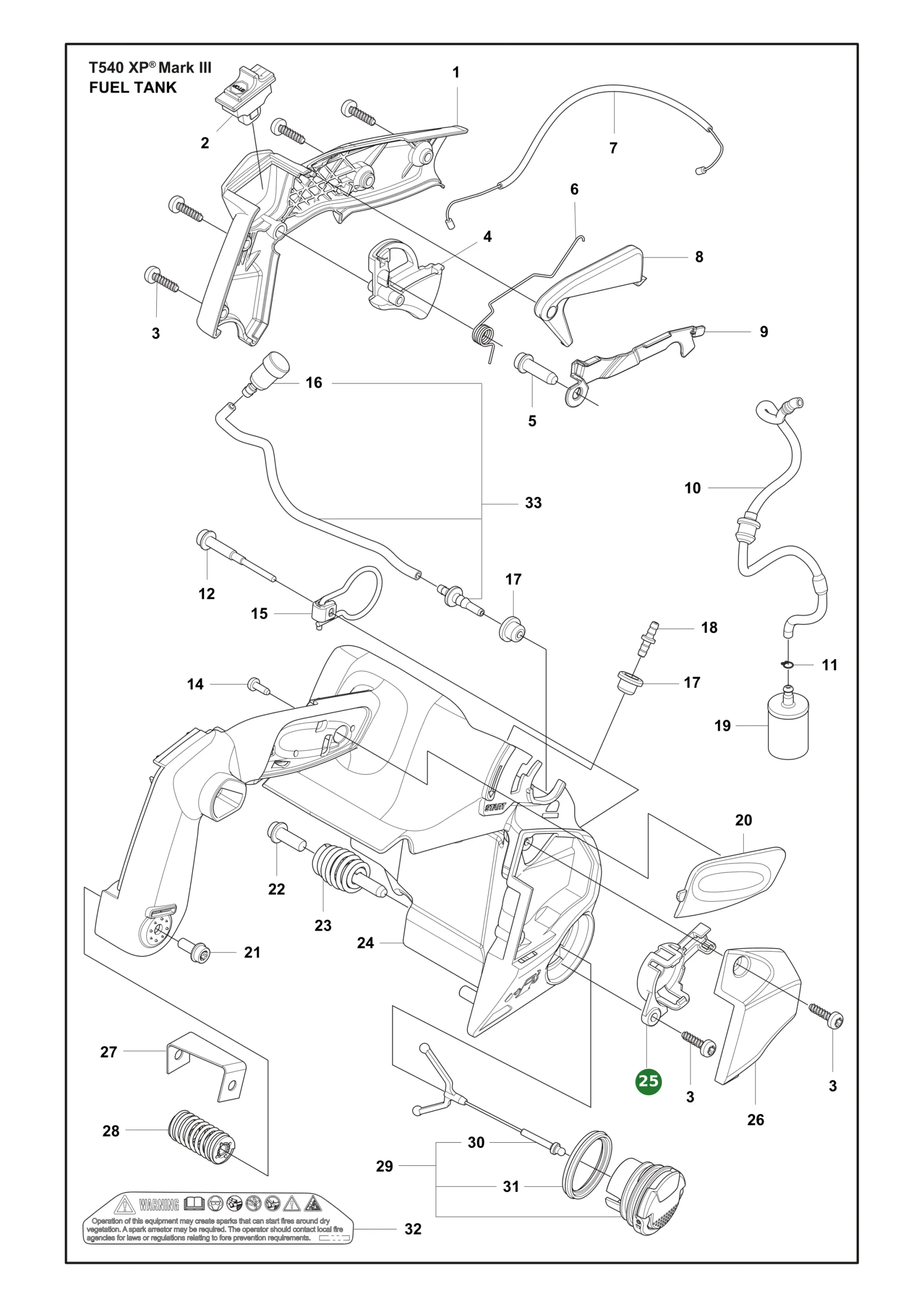

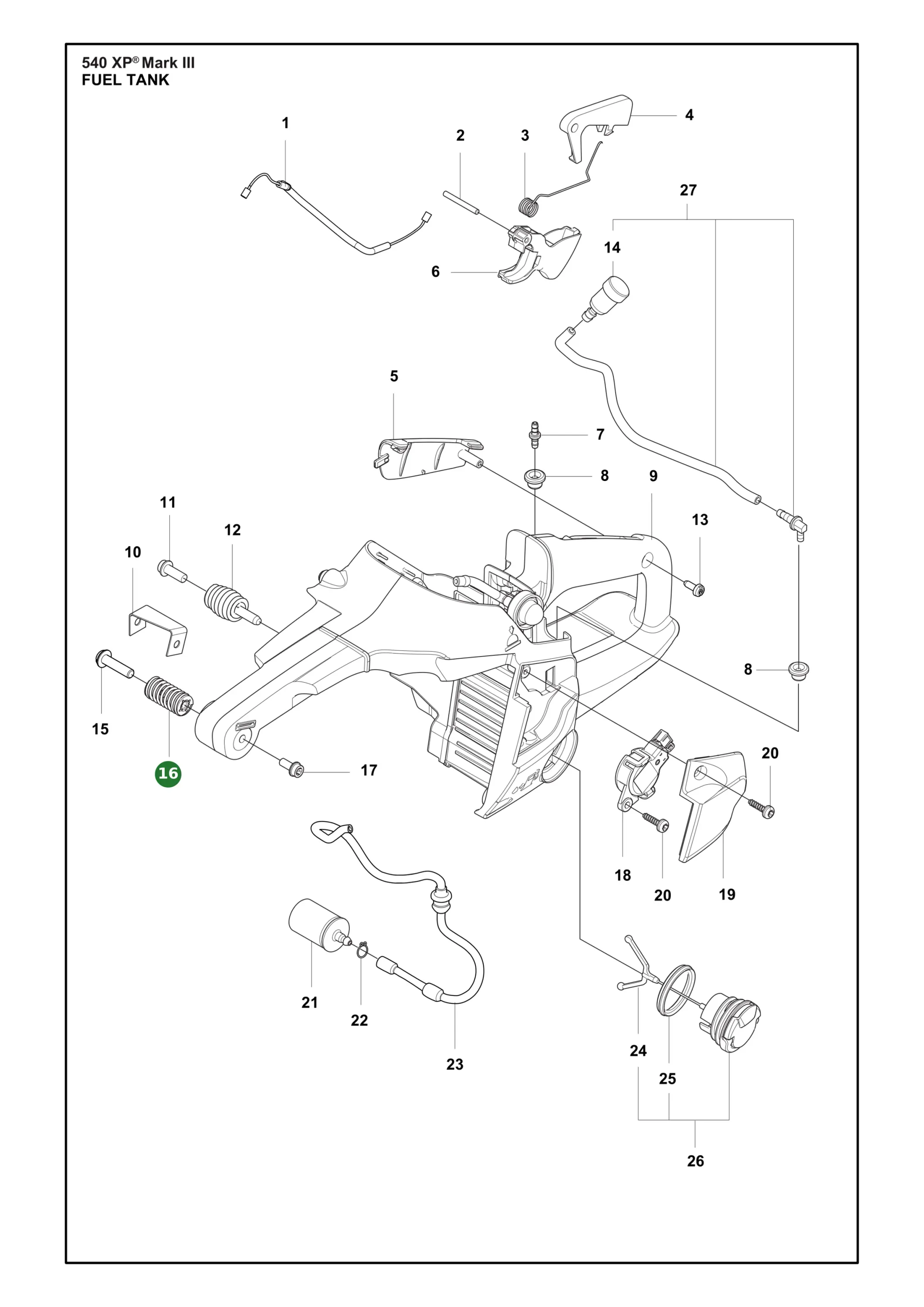

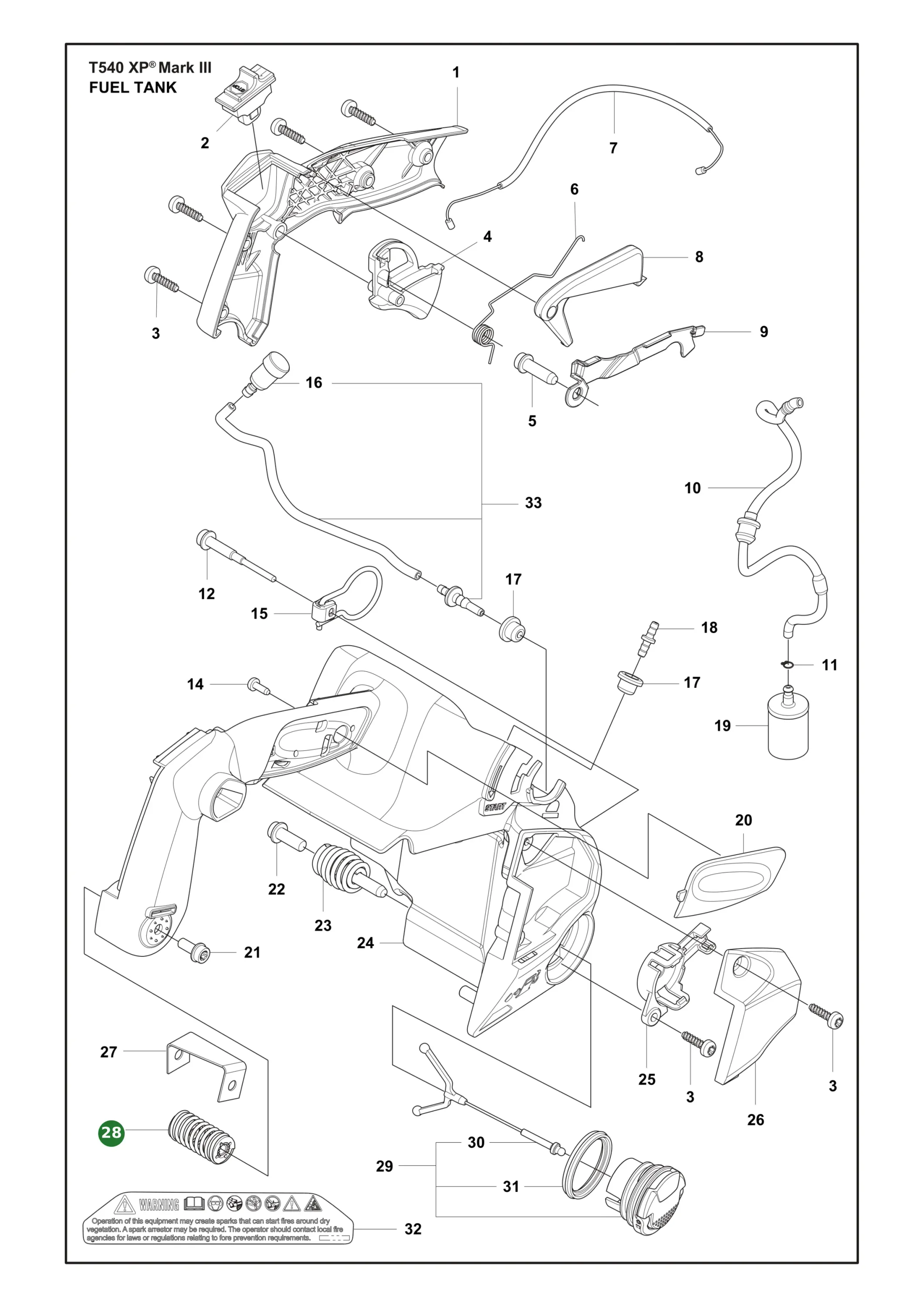

Nr.	Anzahl im Gerät		Artikel
	1		Deckel Griff (529835301)
	1		Stoppschalter (522798201)
	5		Schraube (521517701)
	1		Gashebel (506495601)
	1		Schraube PL6x20 T27 (525798102)
	1		Feder Gashebelsperre (506498901)
	1		Gaszug (529835201)
	1		Gashebelsperre (506495701)
	1		Kabelschutz Griff (529904301)
	1		Kraftstoffschlauch mit Magnet (US-Ausführung) (537594302) US market
	1		Kraftstoffschlauch mit Magnet (537594301)
	1		Clip Kraftstoffschlauch (506707001)
	1		Schraube MT5x17.5/48 Gurtöse (522847901)
	1		Gurtöse (576381301)
	1		Schraube PW3.5x10 T10 (525887402)
	1		Gurt-/Seilöse (580860002) Harness
	1		Tankentlüftung (597866301)
	2		Gummitülle Tankentlüftung (514201402)
	1		Anschlussstück Schlauch (516950301)
	1		Kraftstofffilter 18-40µm 100 Stk. (503443205) 18-40µm, blau, 100 Stk., #503443203
	1		Kraftstofffilter 18-40µm (503443203) 18-40µm, blau, koaxial
	1		Griffeinlage (506499701)
	1		Schraube M5x12 T27 (525755105)
	1		Schraube M6x16 (522751901)
	1		Vibrationsdämpfer hinten (534989001)
	1		Kraftstofftank (529819401)
	1		Halter Connectivity-Modul (531425301)
	1		Tankabdeckung (529835101)
	1		Spannband Kraftstofftank (576949601)
	1		Vibrationsdämpfer vorne seitlich (534989202)
	1		Tankdeckel grau (522620001)
	1		Halter Tankdeckel (503578901)
	1		Dichtung Tankdeckel (537215001)
	1		Warnaufkleber (536030901)
	1		Entlüftungsschlauch Kraftstofftank (546543701) Hose with breather and nipple

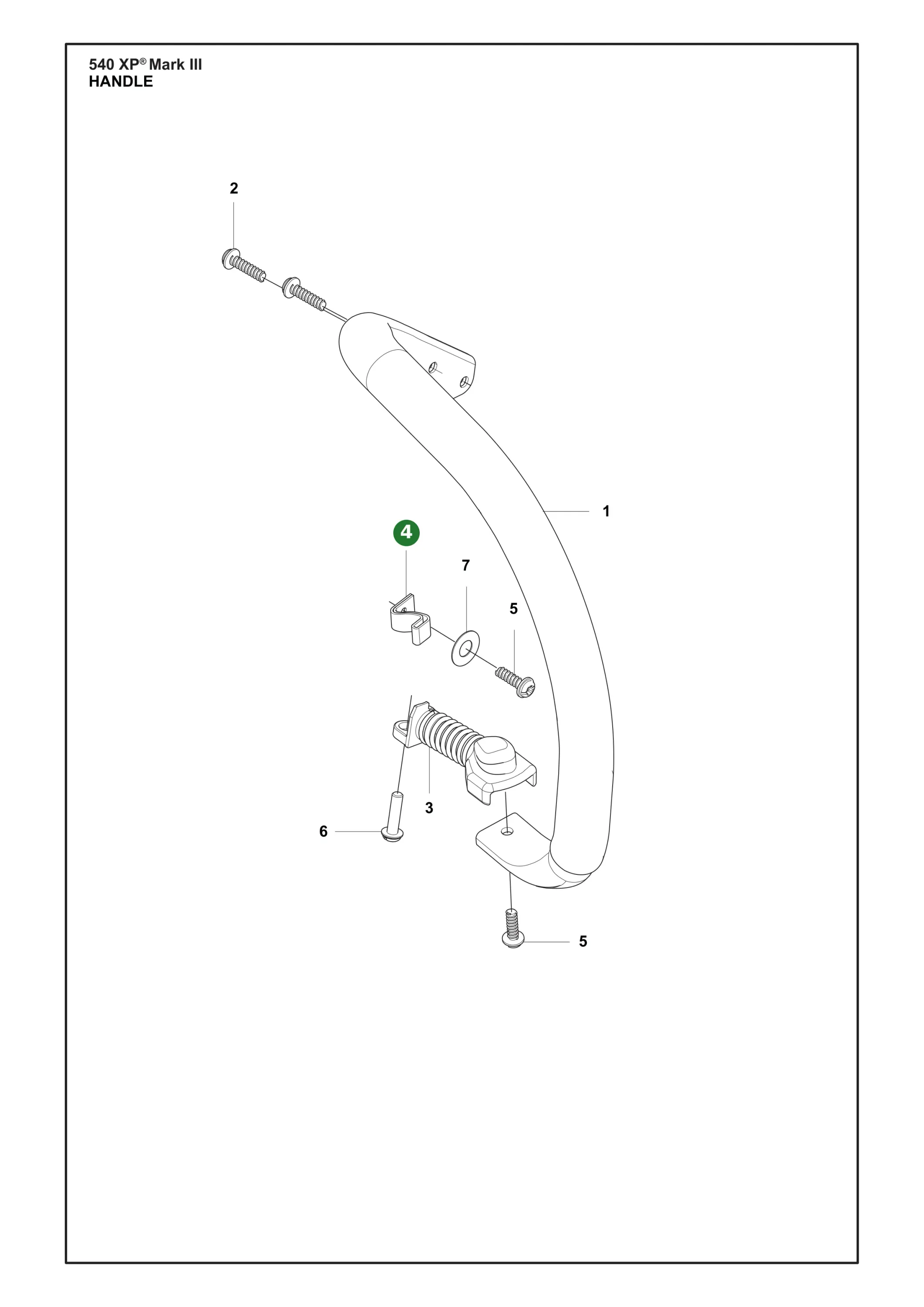

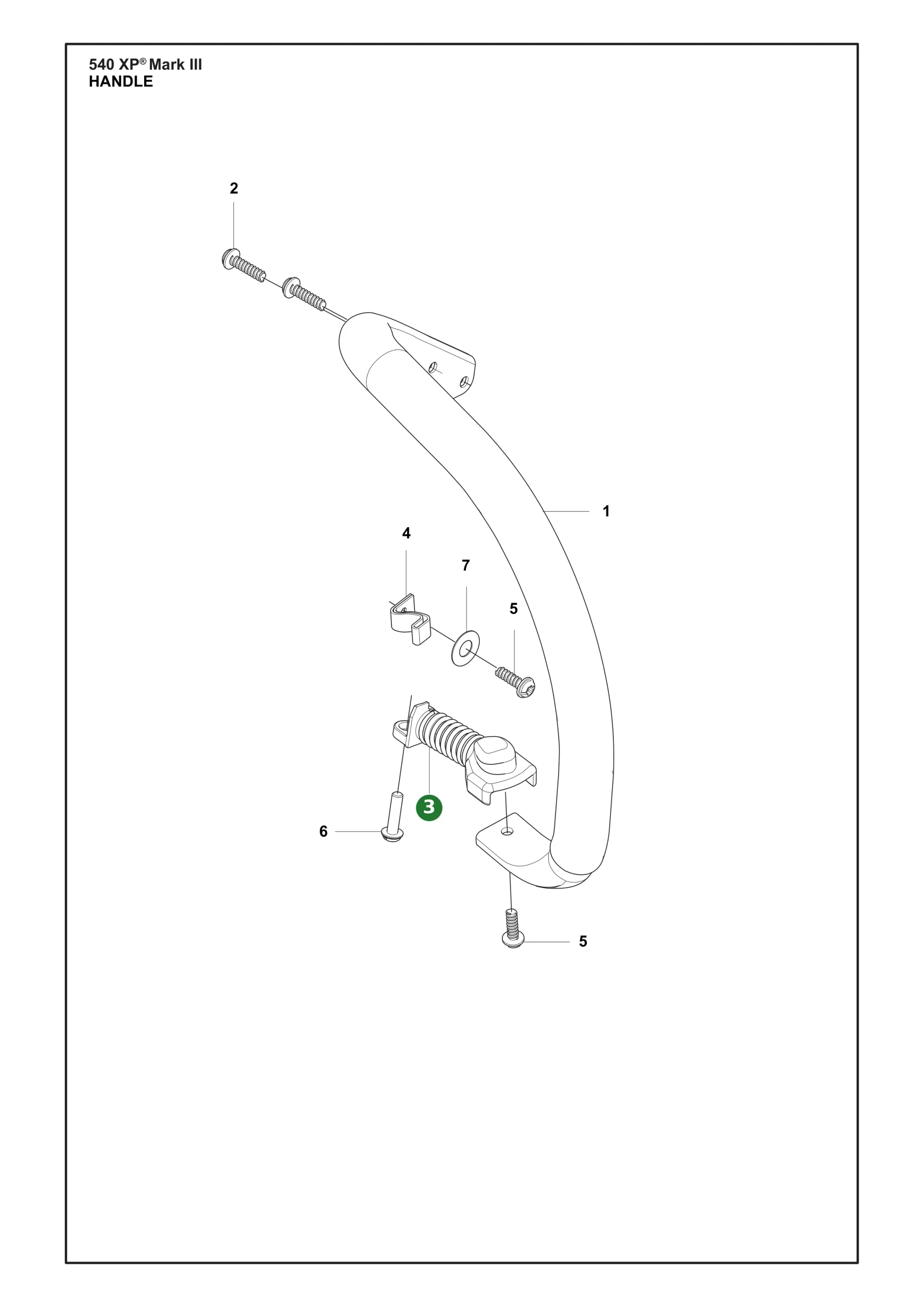

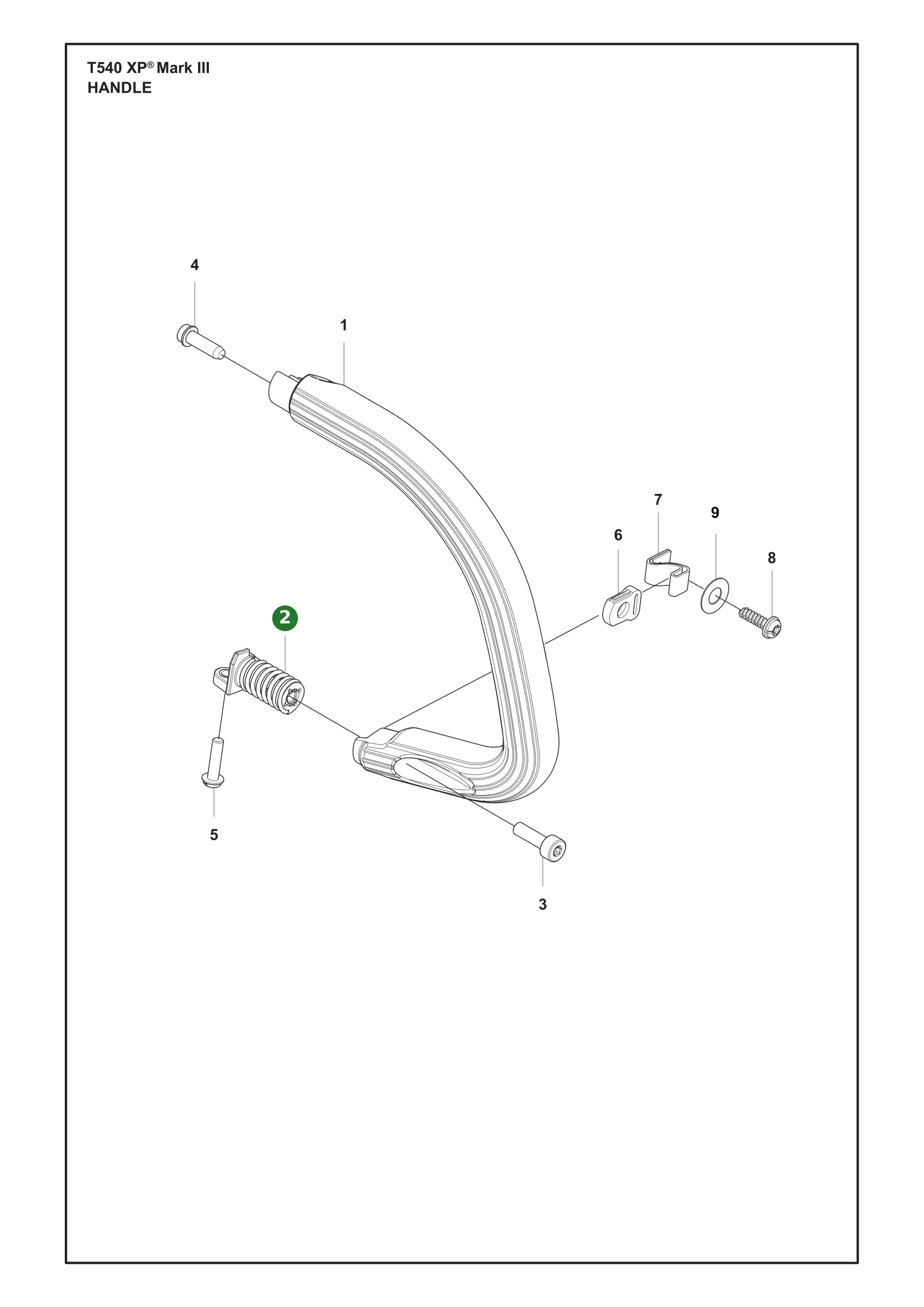

Nr.	Anzahl im Gerät		Artikel
	1		Griffbügel vorne (506495203)
	1		Vibrationsdämpfer vorderer Griffbügel (529835401)
	1		Schraube M6x20 T27 mit Schraubensicherung (525762501)
	1		Schraube PL6x20 T27 (525798102)
	1		Schraube M5x20 T27 (590266701)
	1		Keil Ausschlagbegrenzung (584952901)
	1		Spannband Griffbefestigung (599824201)
	1		Schraube Spannband (529268601)
	1		Unterlegscheibe Spannbandbefestigung (516076901)

Nr.	Anzahl im Gerät		Artikel
	1		Zündmodul mit Zündkabel (548058601)
	1		Zündkerze NGK CMR7H (521233401)
	2		Schraube M5x20 T27 (590266501)
	1		Schwungrad Ø90 (510169802)
	1		Schraubensatz Starterklinke Ø90 (536660601)
	1		Mutter Schwungrad (504118001)
	1		Kabelsatz Zündanlage (535529401)
	1		Stopfen Steckverbinder (531067601)
	1		Gummitülle Verkabelung (TH) (531388601)
	1		Gummitülle Verkabelung (529600201)

Nr.	Anzahl im Gerät		Artikel
	1		Schalldämpfer (599802801)
	1		Funkenfangsieb Schalldämpfer (599803701)
	1		Schraube M4x8 Torx T27 (544362701)
	3		Schraube (504114301)
	1		Dichtungssatz Zylinder Auspuff Kurbelgehäuse (536660201)
	1		Auspuffdichtung (599803802)

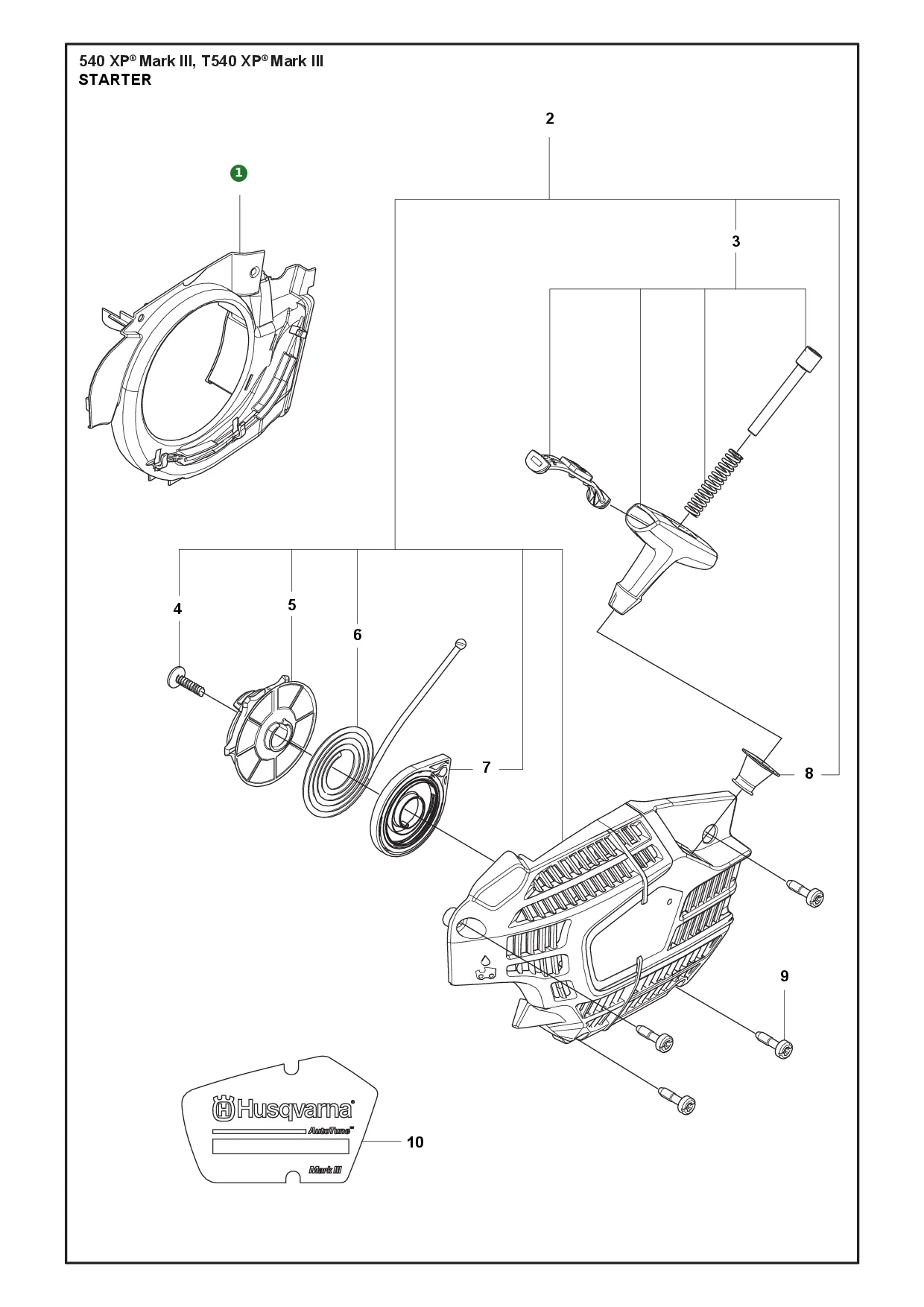

Nr.	Anzahl im Gerät		Artikel
	1		Luftleitblech Motorkühlung (599818001)
	1		Seilzugstarter 39cc (599818301)
	1		Startergriff (584156201)
	1		Schraube (529503002)
	1		Seilrolle Seilzugstarter 39cc (599818701)
	1		Starterseil (599819301)
	1		Federkassette Seilzugstarter (529645301)
	1		Hülse Seildurchlass (537283201)
	4		Schraube Torx-Linsenkopf (534995901)
	1		Aufkleber Starterabdeckung T540 XP Mark III (599821402) T540 XP® Mark III
	1		Aufkleber Starterabdeckung 540 XP Mark III (599821401) 540 XP® Mark III

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Luftfilter Mesh 48µm klar (536703501) Nylon-Mesh, 48µm
	Luftfilter Vlies klar (536703502) Vlies
	Kraftstofffilter 18-40µm (503443203) 18-40µm, koaxial
	Kraftstofffilter 18-40µm 100 Stk. (503443205) koaxial, 100 Stk., #503443203
	Zündkerze NGK CMR7H (521233401) NGK CMR7H
	Schneckenrad Kettenspanner (599724101) Linksverzahnung
	Schneckenrad Ölpumpenantrieb (504786001) WORM WHEEL
	Ölpumpe Kettenschmierung (544180103) Kettenschmierung
	Tankdeckel grau (522620001) Tankdeckel komplett
	Kettenfänger (505288501) "Kettenfänger"
	Kupplungsfeder (574718801) Fliehkraftkupplung
	Fliehkraftkupplung (586864001) Kupplung der Motorsäge.
	Vibrationsdämpfer hinten (534989001) hinten
	Vibrationsdämpfer vorne (534989201) vorne
	Vibrationsdämpfer Schwungradseite (599823901) Schwungradseite
	Primerpumpe (513789301) PUMP
	Starterseil (599819301) Seilzugstarter
	Reparatursatz Vergaser HDA-349 (536660401) Vergaser HDA-349
	Dichtungssatz Vergaser (529508802) Vergaser
	Dichtungssatz Zylinder Auspuff Kurbelgehäuse (536660201) Zylinder, Auspuff, Kurbelgehäuse
	Mutterhalter Kupplungsdeckel (505197301) Mutterhalter-Baugruppe.
	Schraubensatz Starterklinke Ø90 (536660601) Starterklinke, Ø90

Dokumente

Für Husqvarna T540 XP III stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.

Bedienungsanleitungen

Bedienungsanleitung (PDF) für Husqvarna Motorsägen T540 XP III – Inbetriebnahme, Einstellungen, Wartung und Sicherheit.

T540XP Mark III

Sprachen des Dokuments: DE, SL

T540XP Mark III

Sprachen des Dokuments: DE, BG, CS, DA, EL, EN, ES, FI, FR, HR, HU, IT, NB, NL, SV

Wählen Sie die passende Version nach Modelljahr oder Produktnummer; Inhalte können je nach Variante abweichen.
