Husqvarna 122R | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell 122R von Husqvarna. Wähle die passenden Teile direkt in den Explosionszeichnungen aus.

Ersatzteilkatalog für Husqvarna 122R (Explosionszeichnung)

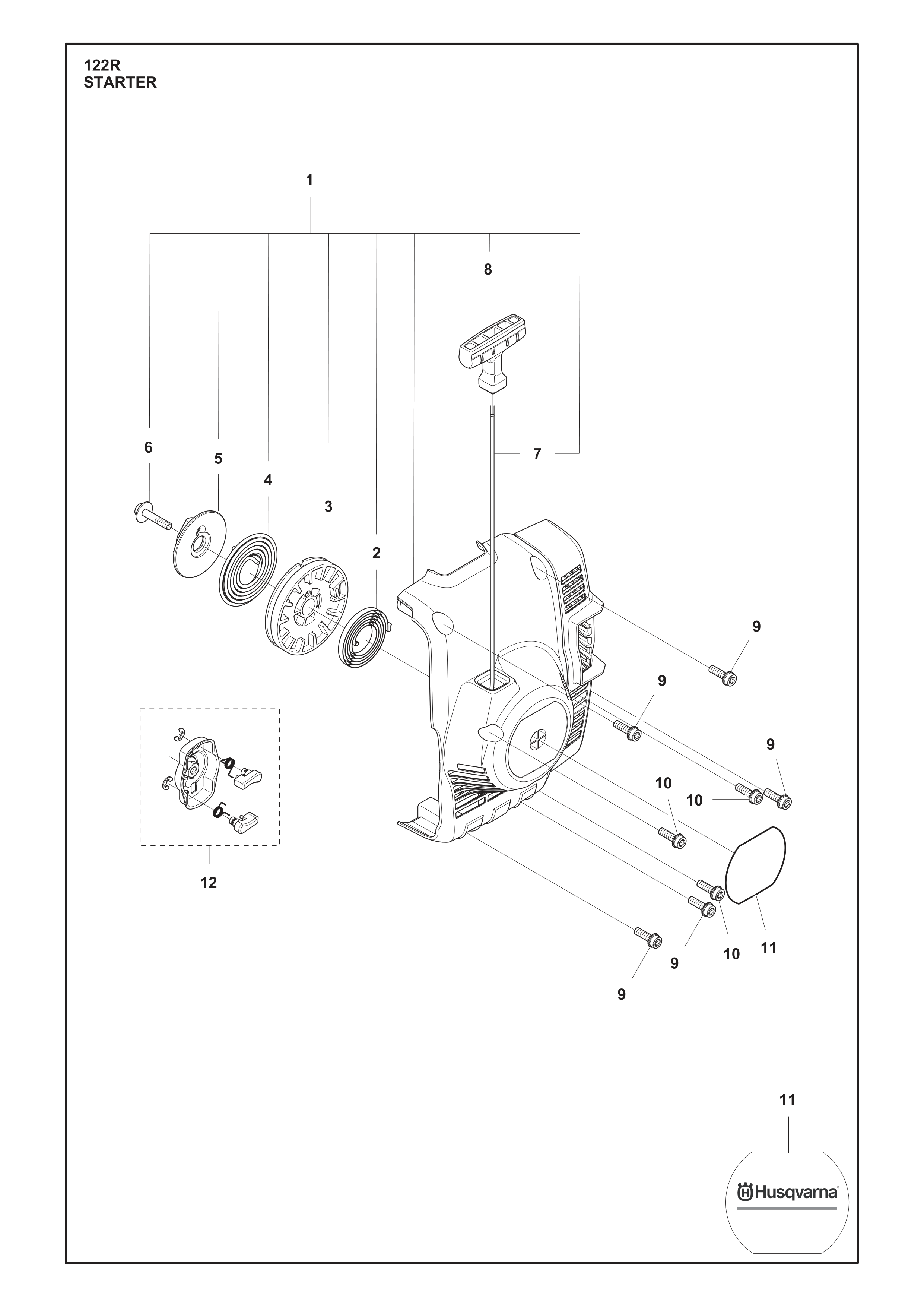

Nr.	Anzahl im Gerät		Artikel
	1		Seilzugstarter (574487401)
	1		Starterfeder (525838301)
	1		Seilrolle Seilzugstarter (525593801)
	1		Feder Startermitnehmer (525594001)
	1		Mitnehmer Seilzugstarter (525593901)
	1		Schraube Pl5x25 Mit Scheibe (577226103)
	1		Starterseil (574286901)
	1		Startergriff (574268701)
	5		Schraube Mt5x16 T27 (573925801)
	3		Schraube M5x16 Torx T27 (525755101)
	1		Aufkleber Logo Seilzugstarter (575354101)
	1		Brücke Starterklinken (503873305)

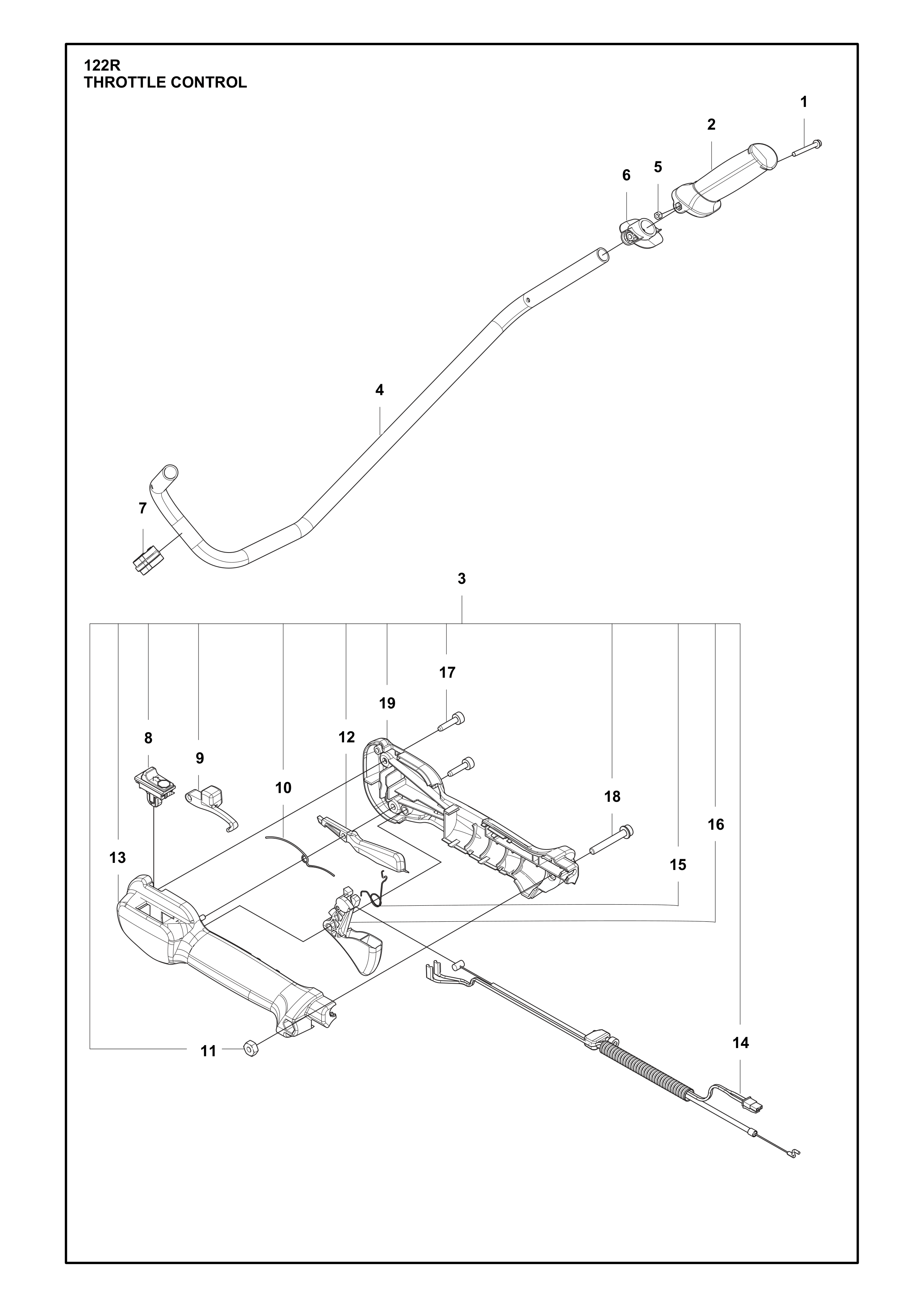

Nr.	Anzahl im Gerät		Artikel
	1		Innensechskantschraube M5x45 Mit Flansch (503200245)
	1		Griff Links Griffbügel Ø19mm (548645901)
	1		Gasbedienung Rechter Griff (545125505)
	1		Griffbügel (502199504)
	1		Sechskantmutter M5 (731231401)
	1		Halter Linker Griff (537172901)
	1		Klammer Griffbügel (502211201)
	1		Schalter Bediengriff (537419001)
	1		Gashebelsperre Orange (537160703)
	1		Feder Gashebelsperre (537174301)
	1		Sechskantmutter M5 (503221013)
	1		Gashebelsperre Orange (506495101)
	1		Griffhälfte Links Soft-grip (537160209)
	1		Kabelsatz Gasbedienung (580294301)
	1		Rückstellfeder Gashebel (537174201)
	1		Gashebel Orange (506495001)
	2		Schraube Mt4x18 Torx T27 (574444001)
	1		Innensechskantschraube M5x35 Mit Flansch (503200782)
	1		Griffhälfte Rechts (537160302)

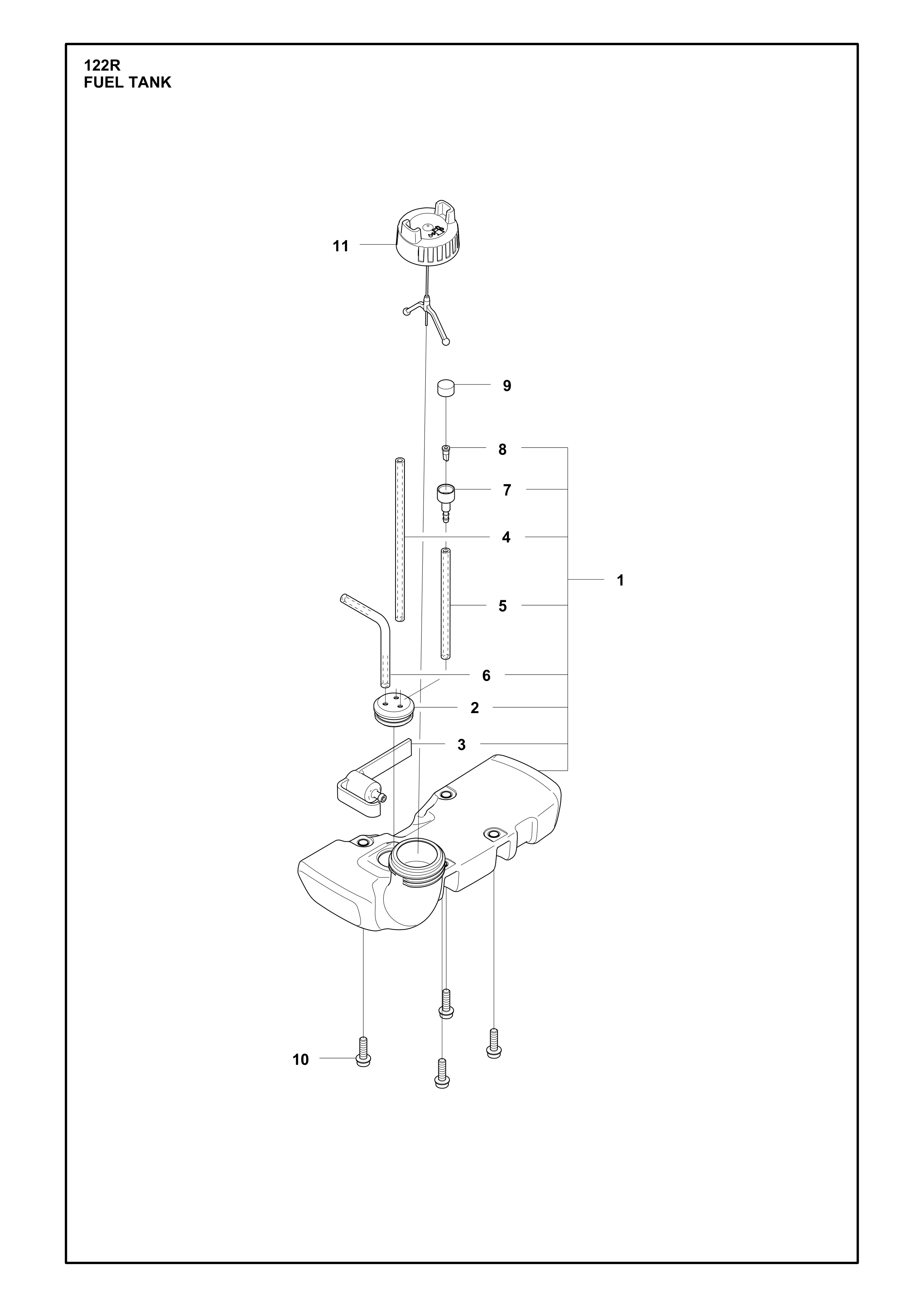

Nr.	Anzahl im Gerät		Artikel
	1		Kraftstofftank (577044808)
	1		Gummitülle Schlauchdurchführung Kraftstofftank (574263001)
	1		Kraftstofffilter (574603901)
	1		Entlüftungs-rücklaufschlauch (574600202) 130mm
	1		Schlauch Tankentlüftung (574600101) 115mm
	1		Kraftstoffschlauch 155mm (581742704) 155mm
	1		Ventilgehäuse Tankentlüftung (575484401)
	1		Ventilnippel (575484501)
	1		Filter Tankentlüftung (575484601)
	4		Schraube M5x16 Torx T27 (525755101)
	1		Tankdeckel Grau (590324801)

Nr.	Anzahl im Gerät		Artikel
	1		Kupplungsdeckel (584993803)
	1		Kupplungstrommel (587126402)
	1		Schraube M5x25 T27 (525755104)
	1		Abdeckung Kupplungsdeckel (585644901)
	2		Schraube Mt4x18 Torx T27 (574444001)
	1		Modellaufkleber 122r Zylinderabdeckung (575380405) 122R
	1		Adapter Kupplungstrommel (530058783)
	1		Sechskantmutter M5 (731231401)
	2		Schraube M6x21.5 (503842902)
	1		Scheibe Außen Kupplung (537046702)
	1		Kupplungsfeder (525604101)
	1		Fliehkraftkupplung (575762201)
	1		Scheibe Kupplung (537046802)

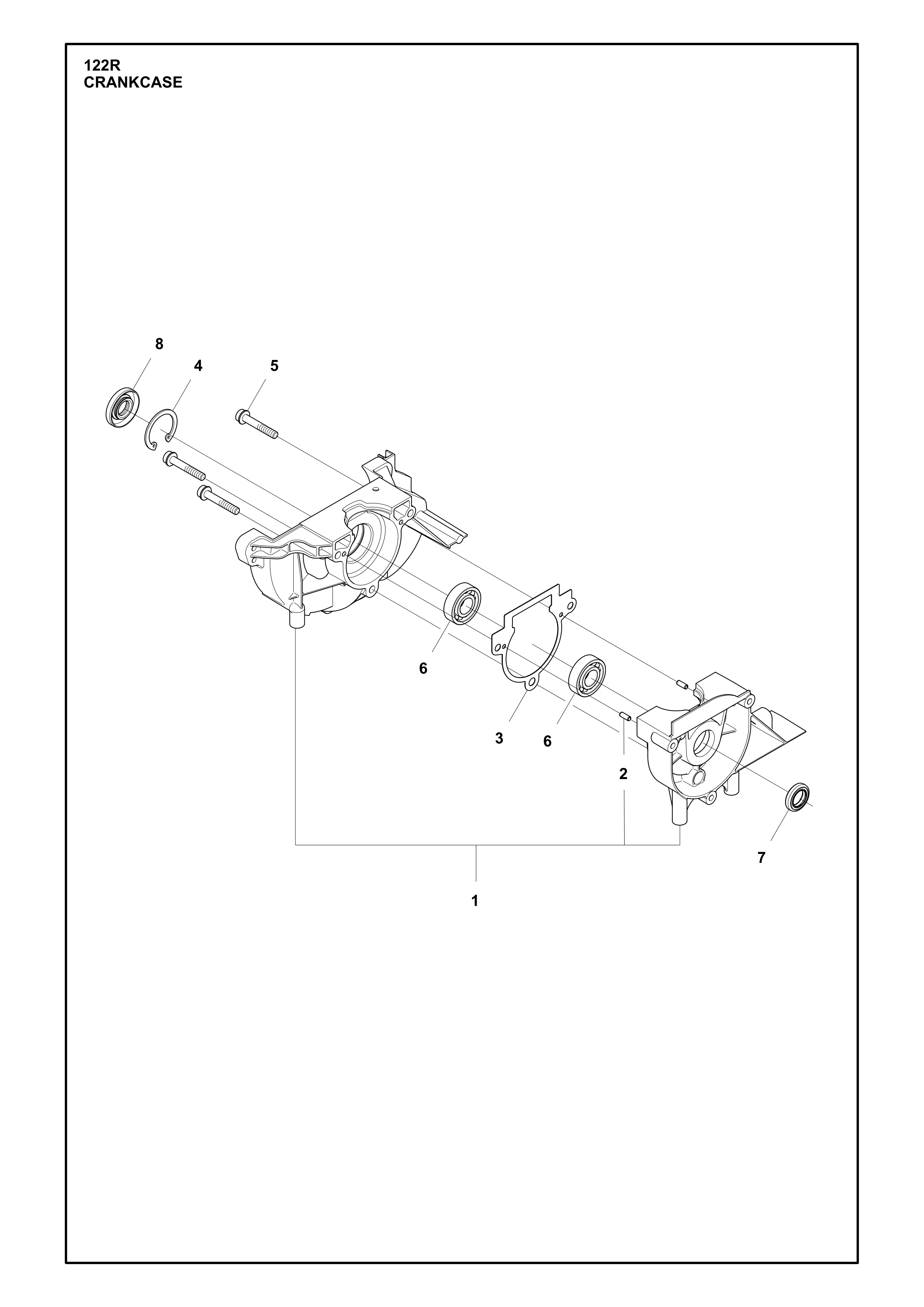

Nr.	Anzahl im Gerät		Artikel
	1		Kurbelgehäuse (522878301)
	2		Bolzen Kurbelgehäuse (522878401)
	1		Dichtung Kurbelgehäuse (522918301)
	1		Sicherungsring Sgh 28x1.2 (735312810)
	3		Schraube M5x30 T27 (525755103)
	2		Kugellager (738210110)
	1		Dichtungsring Kurbelgehäuse (503260202)
	1		Radialdichtung 12x28x5mm Kurbelgehäuse (574482001)

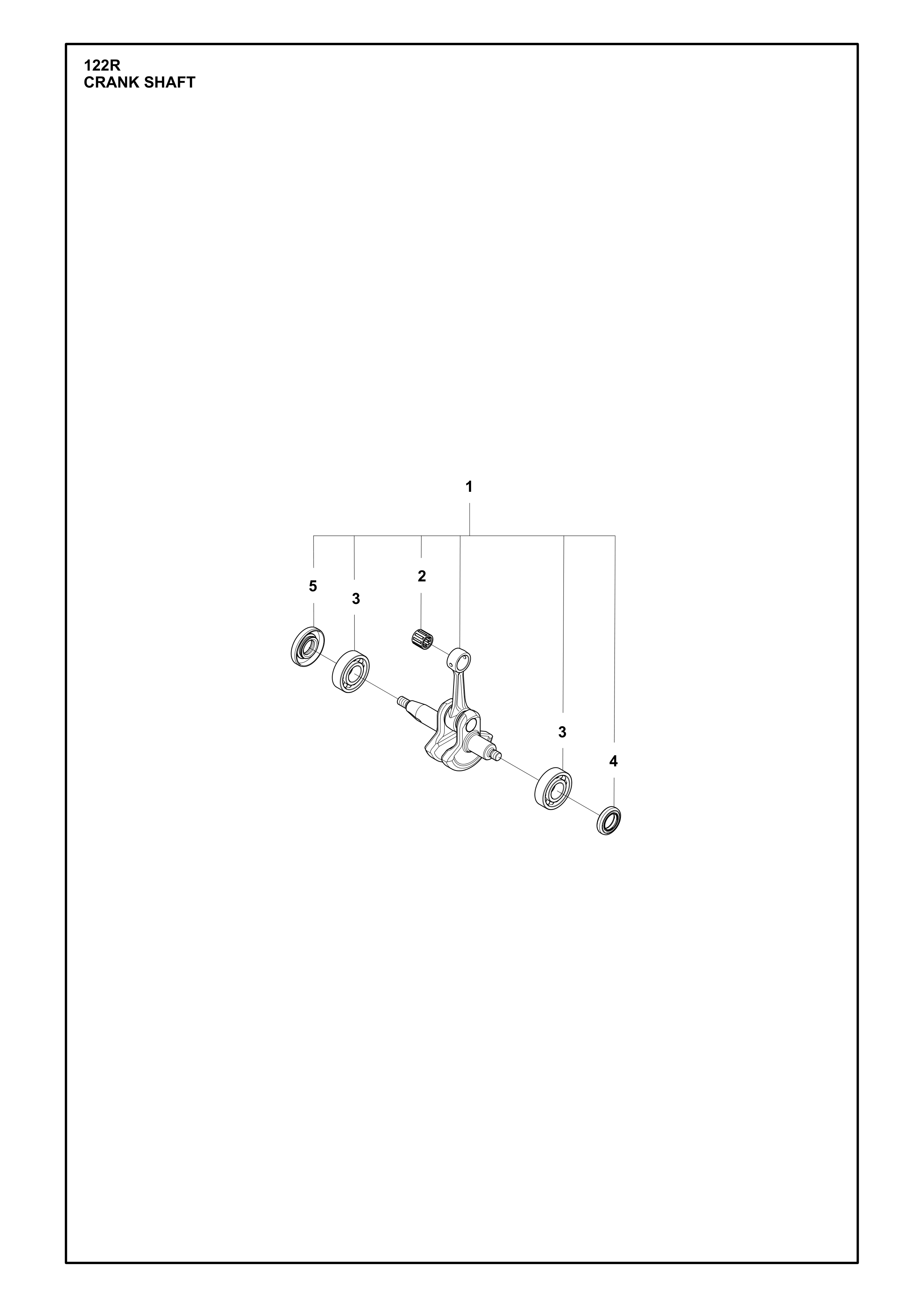

Nr.	Anzahl im Gerät		Artikel
	1		Kurbelwelle Mit Pleuel (577380501)
	1		Nadellager Kolbenbolzen (575504901)
	2		Kugellager (738210110)
	1		Dichtungsring Kurbelgehäuse (503260202)
	1		Radialdichtung 12x28x5mm Kurbelgehäuse (574482001)

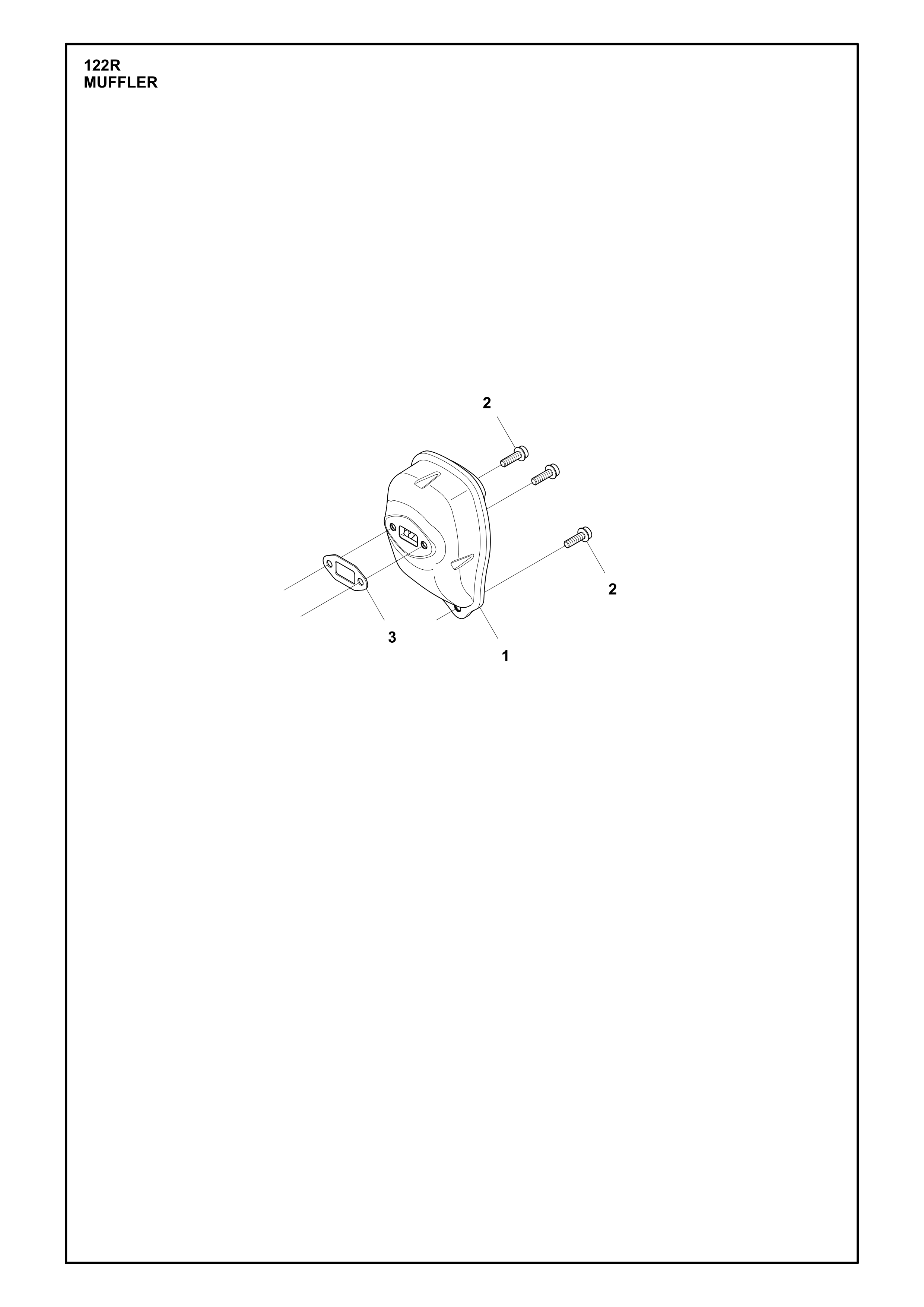

Nr.	Anzahl im Gerät		Artikel
	1		Schalldämpfer (523011601)
	3		Schraube M5x16 Torx T27 (525755101)
	1		Flachdichtung Schalldämpfer (522997301)

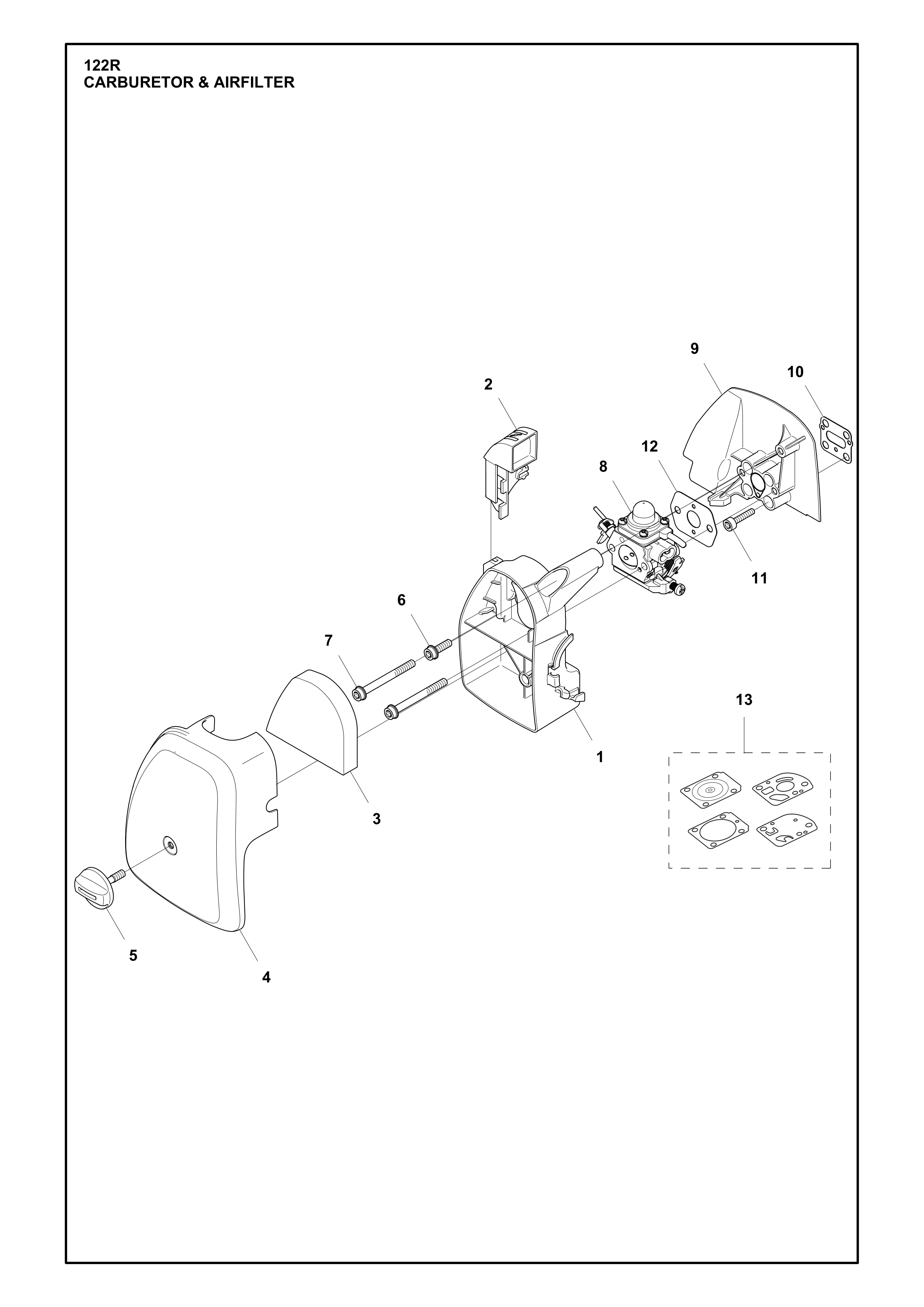

Nr.	Anzahl im Gerät		Artikel
	1		Filterhalter (576887301)
	1		Choketaste (524853701)
	1		Luftfilter (574242701)
	1		Luftfilterdeckel (524853801)
	1		Knopf Luftfilter 26.7mm Grau (537213209)
	1		Schraube Mt5x16 T27 (573925801)
	2		Schraube Mt5x50 Torx T27 (573925802)
	1		Vergaser H142a-22 (581734301)
	1		Isolier-zwischenwand (522911201)
	1		Dichtung Ansaugstutzen (522918501)
	4		Schraube M4x20 Torx T27 (525760904)
	1		Dichtung Vergaser (525548501)
	1		Membran- Und Dichtungssatz Vergaser (588986001) Gasket & Diaphragm

Nr.	Anzahl im Gerät		Artikel
	1		Klemmkonus Links Griffbügel Ø25.4mm (574810701)
	1		Klemmkonus Griffbügel (574810301)
	3		Schraube Mt4x18 Torx T27 (574444001)
	1		Schraube (584294001)
	1		Kabelbaumklemme Oben (545113301)
	1		Antriebswelle Messerbetrieb (580446621)
	1		Kabelbaumklemme Unten (545056601)
	2		Schraube (530015940)
	2		Bolzen (515391301)
	2		Halter Schaftklemme (530058563)
	1		Halter Schaftrohr (545058503)
	1		Welle Flexibel 57 Zoll (545007507)
	2		Schraube Plastite 10-14 X 3/4 Zoll (584410001)

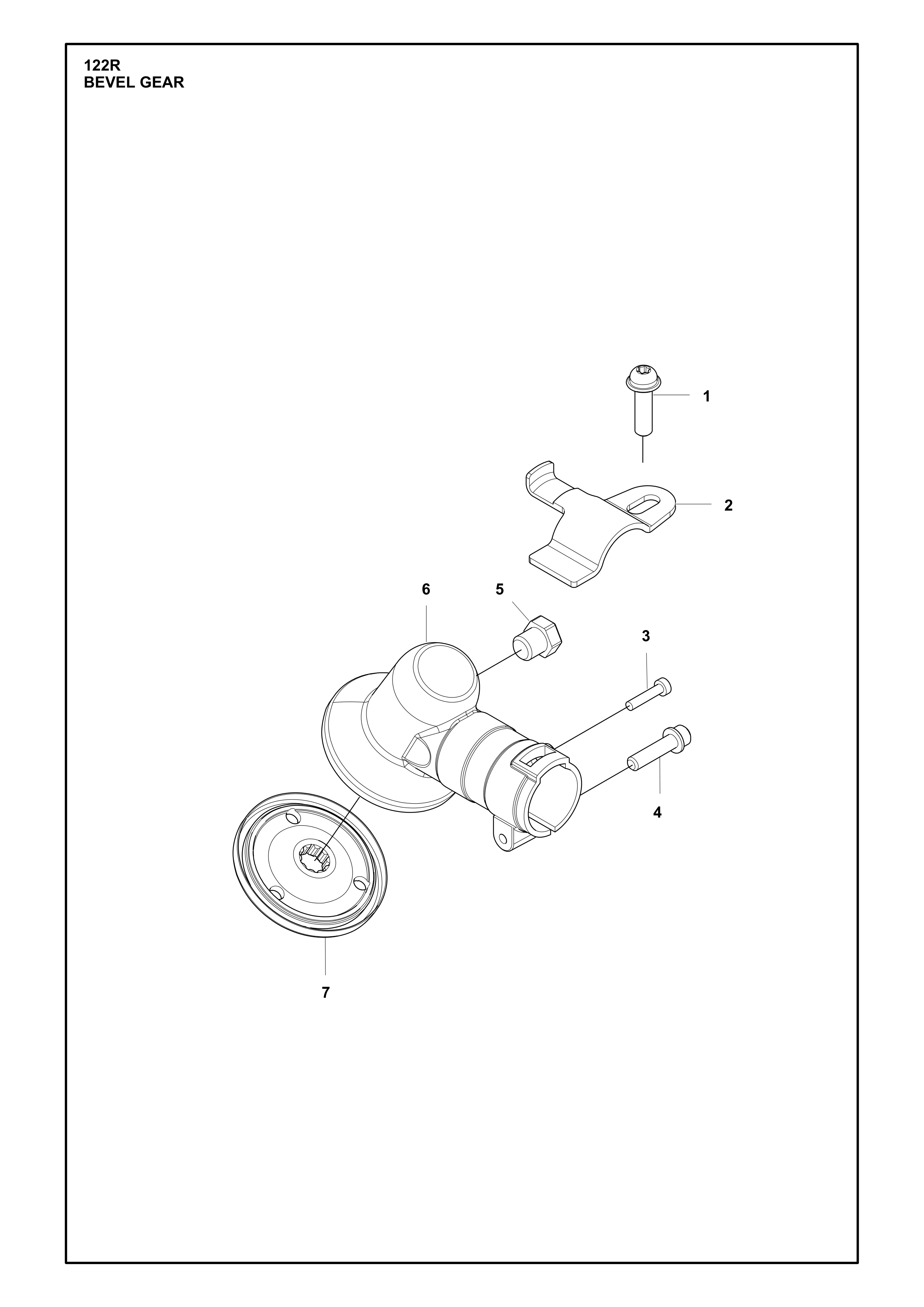

Nr.	Anzahl im Gerät		Artikel
	1		Schraube 1/4-20 (zollgewinde) (584410101)
	1		Halter Kombispritschutz (530057554)
	1		Torxschraube #8-32 X 16.51 (zollgewinde) (584410601)
	1		Schraube #8-32 X 16.51 (zollgewinde) (584410501)
	1		Schmierstopfen Winkelgetriebe 9mm (575724601)
	1		Winkelgetriebe (530096295)
	1		Mitnehmer Winkelgetriebe (537234901)

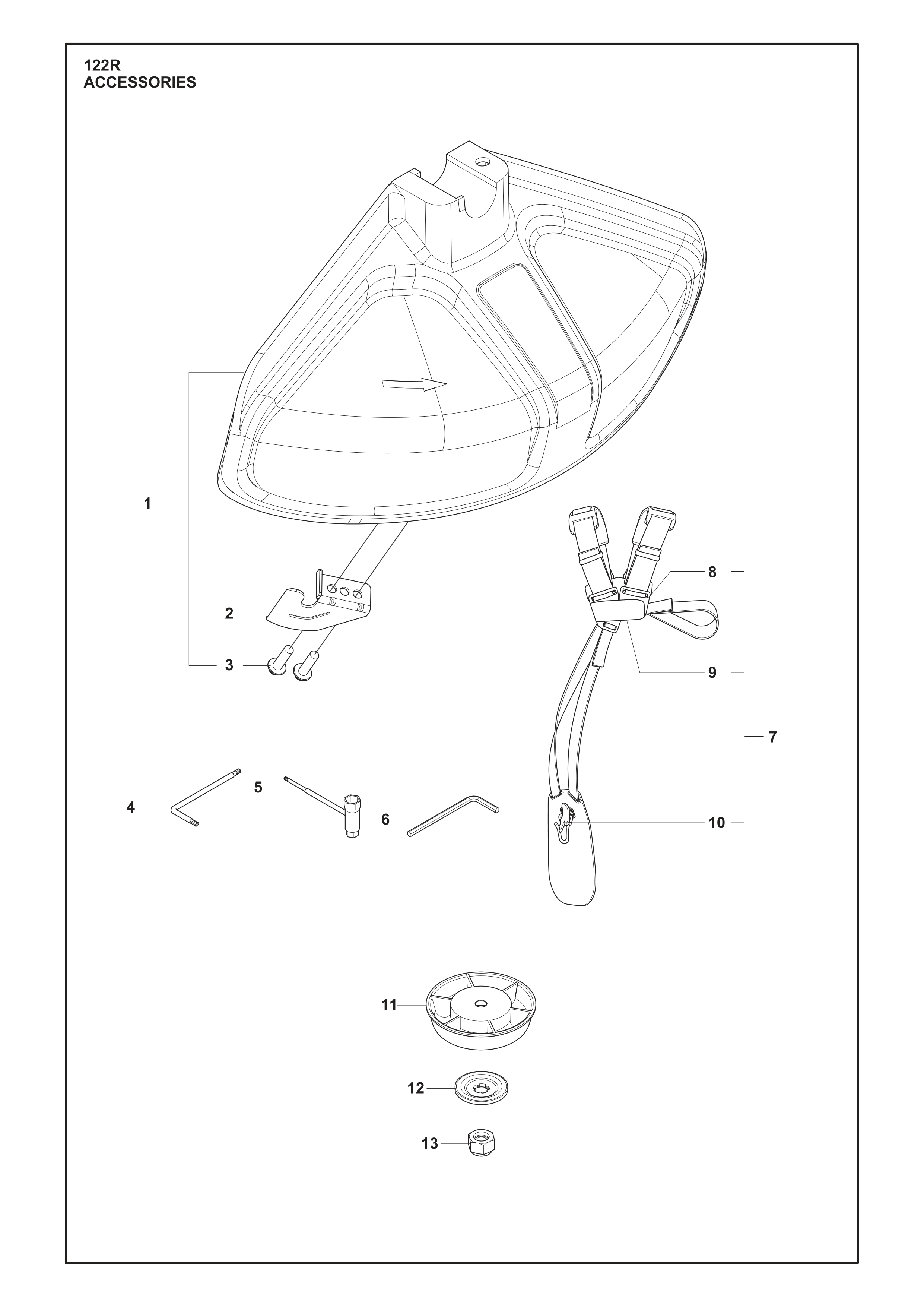

Nr.	Anzahl im Gerät		Artikel
	1		Kombispritschutz Schirm (580446606)
	1		Fadenabschneider Kombispritzschutz (530052286)
	2		Schraube Plastite 10-14 X 3/4 Zoll (584410001)
	1		Torxschlüssel T27/t20 (575880701)
	1		Ansatzstück (521533001)
	1		L-schlüssel (505311901)
	1		Tragegurt Standard (537216301)
	1		Gurtstück Vorne Links (503734001)
	1		Schnalle Vorderes Gurtstück (503734102)
	1		Haken Tragegurt (502022802)
	1		Stützteller M12 Pvc Schwarz (503890101)
	1		Stützflansch Schneidblatt (537285601)
	1		Mutter M10x1.25 Linksgewinde Messer (503856301)

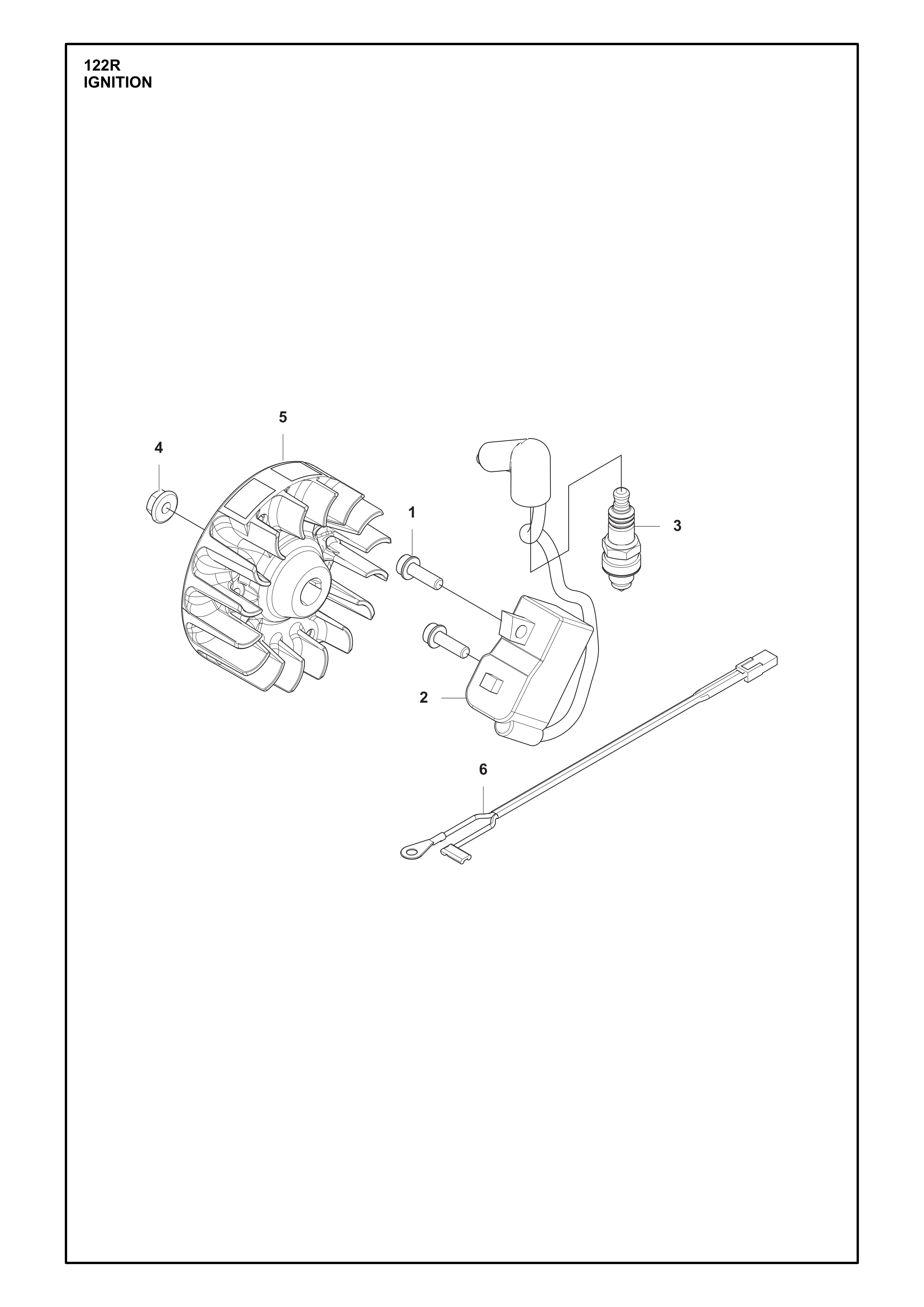

Nr.	Anzahl im Gerät		Artikel
	2		Schraube M5x16 Torx T27 (525755101)
	1		Zündanlage (585074104)
	1		Zündkerze Hqt-4 (590710201)
	1		Flansch-sechskantmutter M6 (731711651)
	1		Schwungrad (537249602)
	1		Kurzschlusskabel Zündanlage (584993902)

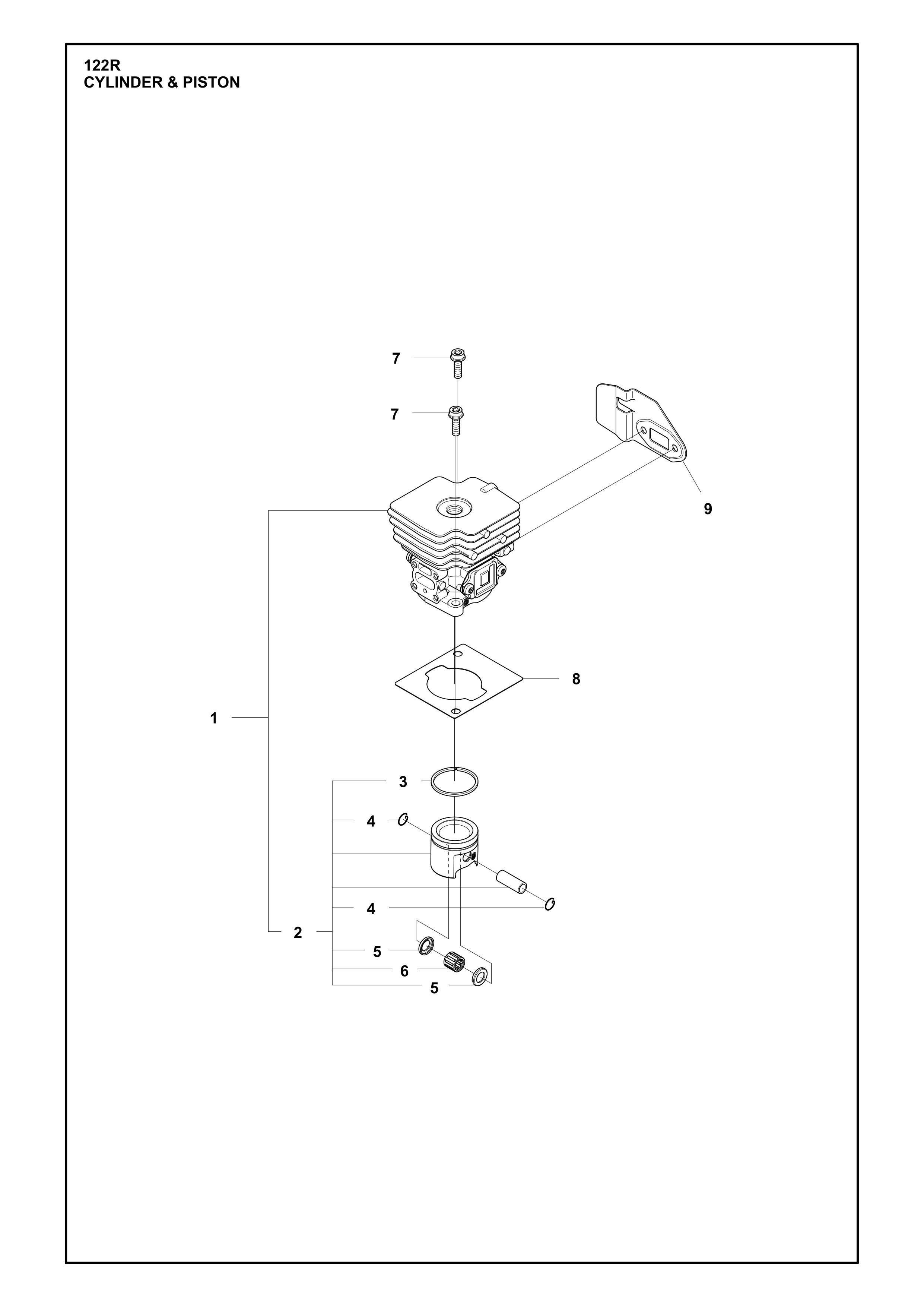

Nr.	Anzahl im Gerät		Artikel
	1		Zylinder-baugruppe Mit Kolben (577380301)
	1		Kolben-baugruppe Ø32mm (510223604)
	1		Kolbenring Ø32mm (505155802)
	2		Sicherungsring Kolbenbolzen (737440800)
	2		Scheibe Kolbenbolzen (525577701)
	1		Nadellager Kolbenbolzen (575504901)
	2		Schraube M5x20 T27 (525755102)
	1		Dichtung Zylinder (522918401)
	1		Luftleitblech Motorkühlung (522997401)

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Luftfilter (574242701) AIR FILTER
	Kraftstofffilter (574603901) Kraftstofffilter.
	Zündkerze Hqt-4 (590710201) HQT-4
	Seilzugstarter (574487401) Seilzugstarter für den Motor.
	Kupplungsfeder (525604101) Fliehkraftkupplung
	Fliehkraftkupplung (575762201) Kupplung der Motorsäge.
	Vergaser H142a-22 (581734301) H142A-22
	Membran- Und Dichtungssatz Vergaser (588986001) Vergaser, Membranen
	Schwungrad (537249602) FLYWHEEL
	Brücke Starterklinken (503873305) Seilzugstarter
	Seilrolle Seilzugstarter (525593801) Seilzugstarter
	Starterfeder (525838301) Rückholfeder
	Gummitülle Schlauchdurchführung Kraftstofftank (574263001) Schlauchdurchführung
	Feder Gashebelsperre (537174301) Gashebelsperre
	Filter Tankentlüftung (575484601) Filter.
	Dichtungsring Kurbelgehäuse (503260202) Simmerring
	Flachdichtung Schalldämpfer (522997301) Schalldämpferanschluss
	Dichtung Zylinder (522918401) Zylinder
	Kolben-baugruppe Ø32mm (510223604) Ø32mm
	Zylinder-baugruppe Mit Kolben (577380301) Zylinder-Baugruppe für den Motor.
	Mutter M10x1.25 Linksgewinde Messer (503856301) M10x1.25, Linksgewinde, 6H, verzinkt
	Stützflansch Schneidblatt (537285601) "FLANSCH"

Zubehör

	Artikel beschreibung
	Trimmerkopf R25 M10 Gebogener Schaft (534161802) R25, M10, 2-fädig, 1.6–3.0mm
	Grasschneideblatt 4-flügelig Ø255mm (546380101) 4-flügelig, Ø255mm, Aufnahme 1 Zoll
	Sonderkraftstoff Xp Power 2-takt 5 Liter (583952901) XP Power 2Takt, 5 Liter

Dokumente

Für Husqvarna 122R stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.

Bedienungsanleitungen

Bedienungsanleitung (PDF) für Husqvarna Motorsensen / Freischneider 122R – Inbetriebnahme, Einstellungen, Wartung und Sicherheit.

122R 2024-04

Sprachen des Dokuments: DE, BG, BS, CS, DA, EL, EN, ES, ET, FI, FR, HR, HU, IT, JA, KO, LT, LV, NB, PL, PT, RO, RU, SR, SV, TR, UK, ZH

Wählen Sie die passende Version nach Modelljahr oder Produktnummer; Inhalte können je nach Variante abweichen.
