Husqvarna 143R-II | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell 143R-II von Husqvarna. Weitere Informationen findest Du in den zugehörigen Dokumenten und Anleitungen.

Ersatzteilkatalog für 143R-II

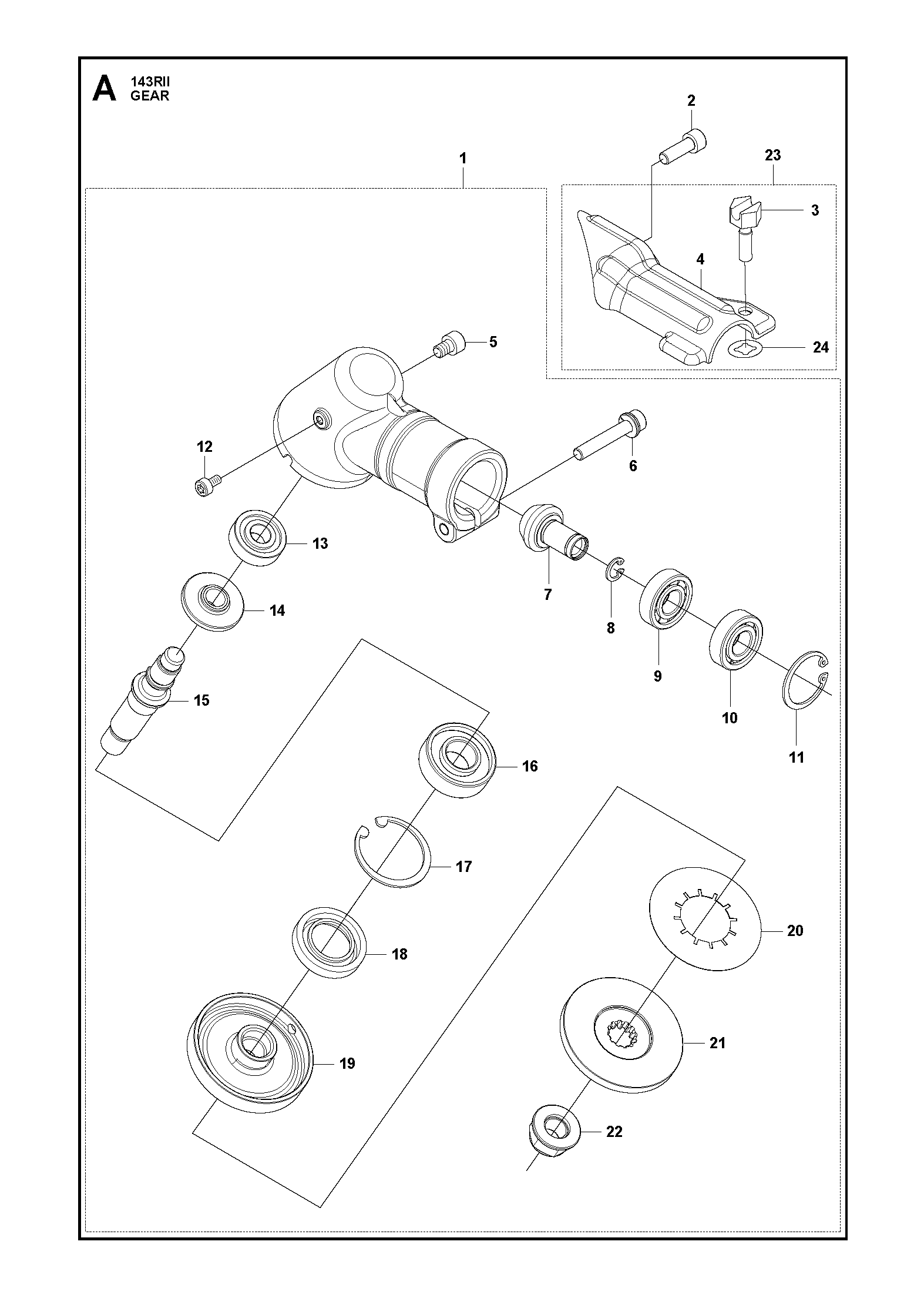

Nr.	Anzahl im Gerät		Artikel
	1		Getriebegehäuse Winkelgetriebe (579076202)
	1		Bolzen (574710801)
	1		Schraube M6x22 (537189501)
	1		Halter Klemmenbaugruppe (528818501)
	1		Bolzen Getriebegehäuse (521862001)
	1		Schulterbolzen Getriebegehäuse (521862401)
	1		Antriebsritzel (528818001) 20090100001-20113100000
	1		Antriebsritzel (579076801) 20113100001-Current
	1		Sicherungsring Ritzel (516124101)
	1		Kugellager Antriebsritzel (516127901)
	1		Kugellager Antriebsritzel außen (516130001)
	1		Sicherungsring Lager (506609901)
	1		Schraube M4x8 Torx T27 (544362701)
	1		Lager Zahnradwelle 326ES (505170201)
	1		Stufenrad A Winkelgetriebe (528826201) 20090100001-20113100000
	1		Stufenrad A Winkelgetriebe (579076701) 20113100001-Current
	1		Zahnradwelle Winkelgetriebe (528815901) 20090100001-20113100000
	1		Zahnradwelle Winkelgetriebe (579076601) 20113100001-Current
	1		Kugellager Zahnradwelle (516131701)
	1		Sicherungsring Zahnradwellenlager (502849301)
	1		Dichtung Zahnradwelle (521522201)
	1		Werkzeughalter A (579076901)
	1		Platte Werkzeugaufnahme (579077001)
	1		Werkzeughalter B (579077101)
	1		Mutter Schneidwerkzeug (579076401)
	1		Halter-Baugruppe (EU-Ausführung) (575778801) EU
	1		Sicherungsscheibe Halter (EU-Ausführung) (575677301) EU

Nr.	Anzahl im Gerät		Artikel
	1		Antriebswelle Schaftrohr (583943201)
	1		Schaftrohr (521806701)
	1		Buchse Schaftrohr (514120101)
	1		Tragegurt-Aufhängung (505295301)
	1		Aufhänger Tragegurt (505295401)
	1		Klemme Tragegurt-Aufhängung (505295501)
	1		Schraube Tragegurt-Aufhängung (505295701)
	1		Warnaufkleber Motorsense (589295101)
	2		Pfeilaufkleber Schaftrohr (505295801)
	1		Schutzmanschette Schaftrohr (521538701)

Nr.	Anzahl im Gerät		Artikel
	1		Antriebswelle Schaftrohr (583943201)
	1		Schaftrohr (521806701) s/n up to 20175099999
	1		Buchse Schaftrohr (514120101) s/n up to 20175099999
	1		Tragegurt-Aufhängung (505295301)
	1		Aufhänger Tragegurt (505295401)
	1		Klemme Tragegurt-Aufhängung (505295501)
	1		Schraube Tragegurt-Aufhängung (505295701)
	1		Schutzmanschette Schaftrohr (521538701)
	1		Schaftrohr 28x2t (599555101)

Nr.	Anzahl im Gerät		Artikel
	1		Griffbügel rechts (593069601)
	1		Griffbügel links (593069701)
	1		Halter Griffbügel (599799101)
	6		Schraube M5x25 Griffbügelhalter (516071001) Screw M5x25
	1		Klemmdeckel oben Griffbügel (505294901)
	1		Halter Griffbügel mittig (598581201) 20200400001-Current
	1		Halter Griffbügel unten (598581101) 20200400001-Current
	1		Griff links Griffbügel Ø19mm (548645901)
	1		Halter linker Griff (537172901)
	1		Schraube mit Flansch M5x50 (503207450)
	1		Sechskantmutter M5 (731231401)
	1		Griffbügel links komplett (593352502)

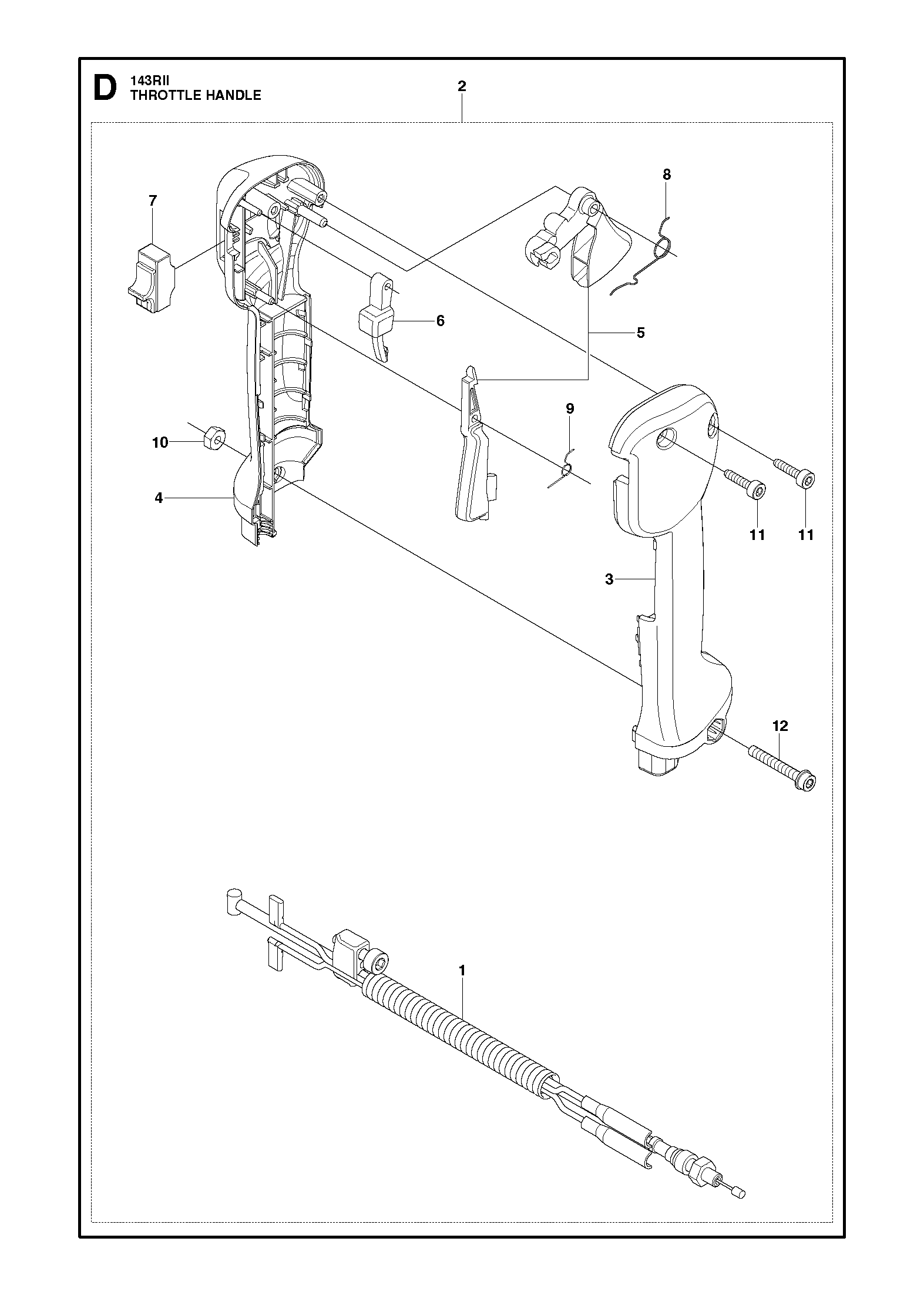

Nr.	Anzahl im Gerät		Artikel
	1		Gaszug Gashebel (522036601)
	1		Gasbediengriff (522520701)
	1		Griffhälfte rechts grau (537160301)
	1		Griffhälfte links grau (537160203)
	1		Gashebel-Baugruppe (506497701)
	1		Gashebelsperre orange (537160703)
	1		Stoppschalter (503718201)
	1		Rückstellfeder Gashebel (537174201)
	1		Feder Gashebelsperre (537174301)
	1		Sechskantmutter M5 (503221013)
	2		Schraube MT4x18 (503216674)
	1		Innensechskantschraube M5x35 mit Flansch (503200782)

Nr.	Anzahl im Gerät		Artikel
	1		Gehäuse Kupplung (505292901)
	1		Deckel Kupplungsgehäuse (505293001)
	1		Gelenk Kupplungsgehäuse (505293201)
	1		Dämpferelement innen (505293301)
	1		Dämpferelement außen (505293401)
	4		Bolzen unterer Griffhalter (506609401)
	1		Bolzen Kupplungsgehäuse (522655401)
	1		Bolzen M5x10 Innensechskant Abgasrohr (505169901)
	1		Kupplungstrommel (591425801)
	1		Kugellager Zahnradwelle (516131701)
	1		Sicherungsring Zahnradwellenlager (502849301)
	1		Sicherungsring innen Zahnradwellenlager (516124201)
	4		Bolzen Kupplungsgehäuse (505312401)
	1		Fliehkraftkupplung (599764701)
	1		Zugfeder Fliehkraftkupplung (599764801)
	2		Schraube Kupplungsbacke (505297801)
	2		Scheibe Kupplungsbacke außen (505298001)
	2		Scheibe Kupplungsbackenschraube (505298101)

Nr.	Anzahl im Gerät		Artikel
	1		Rotor Zündanlage (505298201)
	1		Zündspule Ausführung A (505298301)
	1		Zündkabel (505298401)
	1		Kappe Zündmodul (505042801)
	2		Stift Zündmodul (505298601)
	1		Gummitülle Zündkabel (515415301)
	1		Kappe Zündkerzenstecker abgewinkelt (505298801)
	1		Feder Zündkerzenstecker (505298901)
	2		Bolzen Zündmodul (505299001)
	1		Mutter Schwungrad (504118001)
	1		Kabel Zündanlage Ausführung C (529252901)

Nr.	Anzahl im Gerät		Artikel
	1		Zylinderabdeckung (505300501)
	4		Schraube Zylinderabdeckung (505300601)
	1		Schutz Zylinderabdeckung oben (505301101)
	1		Gummitülle Zylinderabdeckung (505301301)
	1		Aufkleber Logo und Modellschriftzug (528753401)

Nr.	Anzahl im Gerät		Artikel
	1		Schalldämpfer (505299301)
	2		Bolzen Schalldämpfer lang (505299401)
	1		Bolzen Griffverstellung (505299501)
	1		Dichtung Schalldämpfer (526522801)
	1		Schutzblech Schalldämpfer (505299701)
	1		Schraube Schutzblech (505299801)

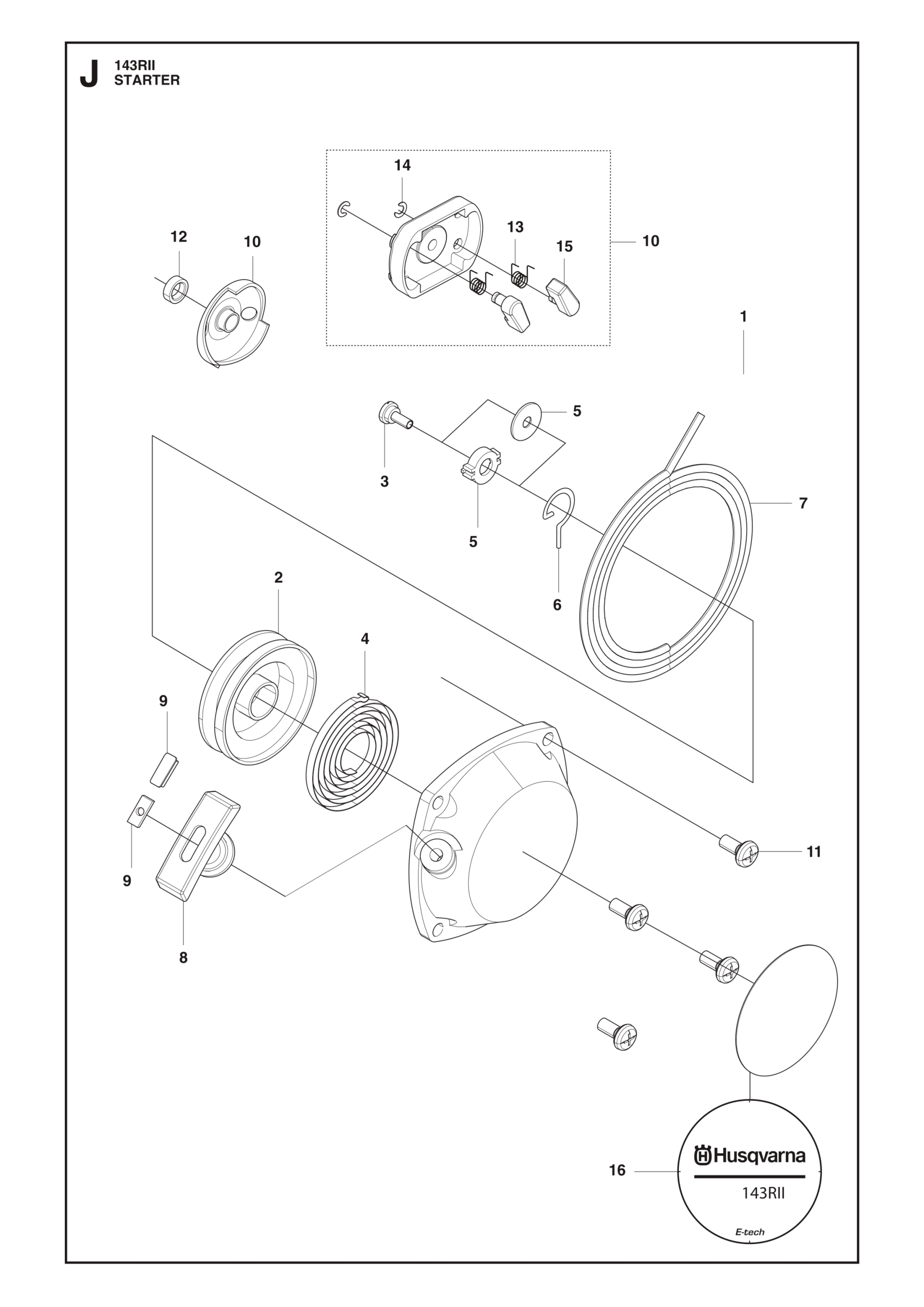

Nr.	Anzahl im Gerät		Artikel
	1		Seilzugstarter (588541502) s/n from 20162204746
	1		Seilrolle Seilzugstarter (504114701) s/n up to 20161404745
	1		Seilrolle Seilzugstarter (501929802) s/n from 20162204746
	1		Schraube Starter-Seilrolle (515367101) s/n up to 20161404745
	1		Schraube Starter-Seilrolle (501932201) s/n from 20162204746
	1		Rückholfeder Seilzugstarter (504115001) s/n up to 20161404745
	1		Rückholfeder Seilzugstarter (501935201) s/n from 20162204746
	1		Ring Starter-Seilrolle (504114601) s/n up to 20161404745
	1		Scheibe Starter-Seilrolle (501931701) s/n from 20162204746
	1		Mitnehmerarm Seilzugstarter (504114801) s/n up to 20161404745
	1		Starterseil (505302801) s/n up to 20161404745
	1		Starterseil (501929901) s/n from 20162204746
	1		Startergriff (505303401) s/n up to 20161404745
	1		Startergriff (501929201) s/n from 20162204746
	1		Stopperplatte Startergriff (504114001) s/n up to 20161404745
	1		Stopper Starterseil (501938701) s/n from 20162204746
	1		Seilrolle Seilzugstarter außen (504114401) s/n up to 20161404745
	1		Seilrolle Seilzugstarter (528755403) s/n from 20162204746
	4		Schraube Startergehäuse (505304401)
	1		Ring Starter-Seilrolle (505304601)
	2		Druckfeder Sperrklinke (501938901) s/n from 20162204746
	2		Sicherungsclip Sperrklinke (501939001) s/n from 20162204746
	1		Sperrklinke Seilzugstarter (598656501) s/n from 20162204746
	1		Aufkleber 143R-II E-tech rund (577331804) s/n from 20162204746

Nr.	Anzahl im Gerät		Artikel
	1		Kraftstofftank (586931502)
	1		Tankdeckel (505309601)
	1		Dichtung Tankdeckel (506744301)
	1		Kraftstoffschlauch (505310301)
	1		Kraftstofffilter (503443201)
	1		Clip Kraftstoffschlauch (506707001)
	1		Schutz Kraftstofftank unten (505310901)
	4		Schraube Tankschutz (505311001)
	1		Halter Tankdeckel (515369401)
	1		Filter Tankdeckel (506746801)
	1		Arm Tankdeckel-Stopper (506745801)

Nr.	Anzahl im Gerät		Artikel
	1		Ansaugisolator Vergaser (526520501)
	1		Dichtung Ansaugisolator motorseitig (505304901)
	1		Dichtung Ansaugisolator vergaserseitig (505305001)
	2		Schraube Luftfiltergehäuse (505308701)
	1		Luftfiltergehäuse mit Chokebetätigung (587017002)
	1		Chokeplatte (505308901)
	1		Chokehebel (505309001)
	1		Schraube Chokeplatte (506614001)
	1		Luftfiltereinsatz Filzvlies (587930701)
	1		Luftfilterabdeckung mit Befestigungsknopf (575331105)
	1		Befestigungsknopf Luftfilterabdeckung (575331401)
	1		Klemme (521525101)
	2		Schraube Vergaserbefestigung (505304801)
	1		Abdeckung Vergaser (506744201)
	1		Vergaser (Asien-/Lateinamerika-Ausführung) (587106701)
	1		Luftfiltereinsatz Urethanschaum (587287602)
	1		Befestigungsplatte Luftfiltergehäuse hinten (587088001)

Nr.	Anzahl im Gerät		Artikel
	1		Ansaugisolator Vergaser (526520501)
	1		Dichtung Ansaugisolator motorseitig (505304901)
	1		Dichtung Ansaugisolator vergaserseitig (505305001)
	2		Schraube Luftfiltergehäuse (505308701)
	1		Filterhalter mit Chokebetätigung (505308801)
	1		Chokeplatte (505308901)
	1		Chokehebel (505309001)
	1		Schraube Chokeplatte (506614001)
	1		Luftfilter Schaumstoff (505309201)
	1		Luftfilterdeckel mit Befestigungsknopf (505309301)
	1		Befestigungsknopf Luftfilterdeckel (523071301)
	1		Klemme (521525101)
	2		Schraube Vergaserbefestigung (505304801)
	1		Abdeckung Vergaser (506744201)
	1		Vergaser (EU-Ausführung) (587822501) EU
	1		Vergaser (Asien-/Lateinamerika-Ausführung) (587106701) ASIA, Latin America

Nr.	Anzahl im Gerät		Artikel
	1		Zylinder (510064201)
	1		Zylinderfußdichtung (510064301)
	1		Kolben (505296901)
	2		Kolbenring (510917901)
	1		Kolbenbolzen (505297101)
	2		Sicherungsring Kolbenbolzen (516283001)
	1		Nadellager Pleuel (505297301)
	2		Anlaufscheibe Pleuel (513752401)
	4		Bolzen Zylinderbefestigung (513412501)
	1		Zündkerze BPMR7A (503235111)

Nr.	Anzahl im Gerät		Artikel
	1		Kurbelwelle mit Pleuel (585153001)
	2		Kugellager Kurbelwelle (597610701)
	1		Scheibenfeder Kurbelwelle (506689401)

Nr.	Anzahl im Gerät		Artikel
	1		Kurbelgehäuse (585565201)
	1		Wellendichtring Kurbelwelle (504121501)
	1		Wellendichtring Kurbelwelle (505296701)
	1		Sicherungsring Kurbelwelle (504121001)
	1		Dichtung Kurbelgehäuse (505296401)
	3		Passstift Kurbelgehäuse (505296101)
	1		Schutzblech Kurbelgehäuse (505296202)
	1		Schraube Schutzblech (505299801)
	1		Abdeckung Kurbelgehäuse (574721201)
	2		Passstift Befestigungsplatte (505300001)
	4		Bolzen Kurbelgehäuse (505300201)
	1		Befestigungsplatte Kurbelgehäuse (505300401)
	4		Bolzen unterer Griffhalter (506609401)

Nr.	Anzahl im Gerät		Artikel
	1		Vergaser (EU-Ausführung) (528753801) EU
	1		Vergaser (Asien-/Lateinamerika-Ausführung) (587106701) ASIA, Latin America
	1		Vergasergehäuse (502238401)
	1		Einlasssieb (520957001)
	1		Einlass-Nadelventil (521085401)
	1		Feder Regelhebel (505306001)
	1		Stift Regelhebel (520977401)
	1		Schraube Regelhebel-Stift (505306101)
	1		Regelhebel (520977201)
	1		Vergasergehäuse unten (506740901)
	1		Deckel Vergaser unten (506741001)
	1		Primerpumpe Vergaser (505306701)
	1		Regelmembran Vergaser (505056401)
	1		Dichtung Regelmembran (506740801)
	1		Vergasermembran (591162201)
	1		Vergasermembran (591162201)
	1		Düse Vergaser (505307401) EU
	1		O-Ring Vergaserdüse (505307501) EU
	1		Sicherungsring Vergasergestänge (506738601)
	1		Schwenkstift Vergasergestänge (516597701)
	2		Schraube Gaszughalter (505307901)
	1		Halter Gaszug-Einsteller (506746001)
	1		Ring Vergasergehäuse (505308401)
	4		Schraube Vergaserdeckel unten (516544001)
	1		Scheibe Schwenkstift (506746101)
	1		Einstellnadel (Asien-/Lateinamerika-Ausführung) (513285801) ASIA, Latin America
	1		Feder Einstellnadel (513301601) ASIA, Latin America
	1		O-Ring Einstellnadel (Asien-/Lateinamerika-Ausführung) (513437801) ASIA, Latin America
	1		Scheibe Einstellnadel (Asien-/Lateinamerika-Ausführung) (513437701) ASIA, Latin America
	1		Ventil Ausführung A (Asien-/Lateinamerika-Ausführung) (515368101) ASIA, Latin America

Nr.	Anzahl im Gerät		Artikel
	1		Werkzeugsatz (597747101)
	1		Zündkerzenschlüssel (529265501)
	1		L-Schlüssel (505311901)
	1		Doppel-Maulschlüssel (506615001)
	1		Transportschutz Dickichtmesser 300–350mm (544359101) EU
	1		Schutzschiene Dickichtmesser (Asien-/Lateinamerika-Ausführung) (546258501) ASIA, Latin America
	1		Stützteller Schneidgarnitur (528818101)
	1		Luftfilteröl 1 Liter (531009248)
	1		Winkelgetriebefett ECO 35g (503976401)
	1		Gepolsterter Tragegurt (501192201)
	1		Gurtstück vorne links (503734001)
	1		Schnalle vorderes Gurtstück (503734102)
	1		Haken Tragegurt (502022802)
	1		Tragegurt Standard (537216301)

Nr.	Anzahl im Gerät		Artikel
	1		Sägeblattschutz mit Klemme und Adapter (585293701)
	1		Klemme Sägeblattschutz (585293801)
	1		Adapter Sägeblattschutz (581774501)
	1		Schutzhaube Sägeblatt (585293901)
	1		Schutzblech mit Fadenabschneidemesser (537331607)
	1		Schmutzblech Kombispritzschutz (537396307)
	1		Schraube MT5x25 (503216825)
	1		Messer Fadenabschneider Kombinationsschutz (503798802)
	4		Schnappverschluss schwarz (537387201)
	1		Halter Fadenabschneidemesser (544124501)

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Zündkerze HQT-1 (577484001) HQT-1
	Vergasermembran (591162201) Walbro 93045
	Luftfilter Schaumstoff (505309201) Schaumstoff
	Zündkerze RCJ7Y (503235108) RCJ7Y
	Seilzugstarter (505301701) 848G8K7510
	Tankdeckel (505309601) Kraftstofftank, #T101585202
	Kraftstofffilter (503443201) Kraftstoffleitung, Tankbereich, #Z330285400
	Primerpumpe Vergaser (505306701) #Z175181510
	Winkelgetriebe 1:1.29 (537295804) verstärkt, 1:1.29
	Getriebegehäuse Winkelgetriebe (579076202) mit Getriebegehäuse und Werkzeugaufnahme
	Dämpferelement innen (505293301) innen, ringförmig, Z405011250
	Dämpferelement außen (505293401) außen, ringförmig, Z405011260
	Messermutter (502291101) Messerbefestigung
	Kraftstofffilter (503443201) für Blasgeräte
	Messer Fadenabschneider Kombinationsschutz (503798802) Fadenabschneider, Trimmerschutz
	Seilrolle Seilzugstarter (504114701) Z450075120
	Rückholfeder Seilzugstarter (504115001) Rückholung, Z185075130
	Wellendichtring Kurbelwelle (504121501) "Dichtung"
	Regelmembran Vergaser (505056401) Regelseite, #Z331081260
	Kupplungstrommel (591425801) Fliehkraftkupplung, 848B8151A1
	Dichtung Kurbelgehäuse (505296401) Kurbelgehäuse, Z450021140
	Lager (505296501) #0603006201
	Wellendichtring Kurbelwelle (505296701) Kurbelwelle, Z165021220
	Kolben (505296901) 2 Ringnuten, Z450041110
	Kolbenbolzen (505297101) Z285041310
	Nadellager Pleuel (505297301) Pleuelauge, T210041410
	Feder (505297701) Z450051220
	Kappe Zündkerzenstecker abgewinkelt (505298801) Zündkerzenstecker, #Z550072110
	Dichtung Ansaugisolator motorseitig (505304901) motorseitig, Ansaugisolator, #848G6014B1
	Dichtung Ansaugisolator vergaserseitig (505305001) vergaserseitig, Ansaugisolator, #Z450013130
	Dichtung (505307201) Z106581410
	Kraftstoffschlauch (505310301) Tankanschluss, Kraftstofffilter, #T101585300
	Vergasermembran (591162201) Pumpenseite, #Z106581420
	Dichtung Regelmembran (506740801) Regelmembran, #Z185081470
	Filter Tankdeckel (506746801) Tankdeckel, #Z560185260
	Zylinder (510064201) luftgekühlt, 143R II, 848G6D12A0
	Zylinderfußdichtung (510064301) Zylinderfuß, 143RII, Z450013120
	Kolbenring (510917901) #8488C40300
	Sicherungsring Kolbenbolzen (516283001) Kolbenbolzen, Z130041320

Zubehör

	Artikel beschreibung
	Trimmerkopf S35 M10 (578447601) S35, M10
	Trimmerkopf T35 M12 (578446401) T35, M10
	Trimmerkopf T35X M10 (578446601) T35X, M10
	Trimmerkopf Auto 55 M12 (578447201) Auto 55, M12
	Trimmerkopf S II Profi M12 (578447801) S II Profi, M12, 2.4mm, zweifädig
	Trimmerkopf TriCut M12 (578449301) TriCut, M12, 3-flügelig, 300mm
	Kreissägeblatt Scarlett 22 Zähne 200mm (597468201) 200mm, 22 Zähne, Aufnahme 1 Zoll
	Trimmerkopf T45X M12 (578446801) T45X, M12
	Pflege- und Glanzspray 200ml (597255701) 500ml
	Zweitaktöl XP 1L Dosierflasche (547929802) XP Synthetic, 1 Liter, Dosierflasche
	Zweitaktöl LS+ 0.1 Liter (578180302) LS+, 0.1 Liter
	Zweitaktöl HP 0.1L (587808501) 0.1L
	Sonderkraftstoff XP Power 2-Takt 1L (589227601) XP Power, 2Takt, 1 Liter
	Benzinkanister grün (505698040) grün
	Benzinkanister 6 Liter (505698001) orange
	Zweitaktöl Oil Guard 1L (544976501) Oil Guard, 1L

Dokumente

Für Husqvarna 143R-II stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.

Bedienungsanleitungen

Bedienungsanleitung (PDF) für Husqvarna Motorsensen / Freischneider 143R-II – Inbetriebnahme, Einstellungen, Wartung und Sicherheit.

143 RII

Sprachen des Dokuments: EN, RU, TR, UK

Wählen Sie die passende Version nach Modelljahr oder Produktnummer; Inhalte können je nach Variante abweichen.

Benötigen Sie Ersatzteile?

Finden Sie mit unserem Husqvarna Teilefinder schnell und unkompliziert das passende Ersatzteil für Ihr Husqvarna Gerät. Durchstöbern Sie die Explosionszeichnungen Ihres Modells und bestellen Sie die benötigten Komponenten mühelos.

Zum Ersatzteilkatalog
