| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Seilzugstarter (527918101) Seilzugstarter als vollständige Startereinheit. | ||
| 1 |
Schraube Seilzugstarter (506613001) Seilzugstarter, Z185075151 | |||
| 1 |
Seilrolle Seilzugstarter (513416801) Z185075120 | |||
| 1 |
Starterseil (521759401) Starterseil, T160075160 | |||
| 1 |  |
Rückholfeder Seilzugstarter (504115001) Rückholung, Z185075130 | ||
| 1 |
Scheibe (521759601) T160075210 | |||
| 1 |
Feder (521759901) T160075330 | |||
| 1 |
Ring (521759801) T160075321 | |||
| 1 |
Knopf (521759701) T160075310 | |||
| 4 |
Schraube (512361001) T170032162 | |||
| 1 |
Aufkleber Seilzugstarter (527918801) Seilzugstarter | |||
| 1 |
Riemenscheibe (513417301) Ausführung A, Z185075201 | |||
| 1 |
Sperrklinke Seilzugstarter (513417701) Seilzugstarter, Z185075221 | |||
| 1 |
Feder (513417801) Z185075230 |

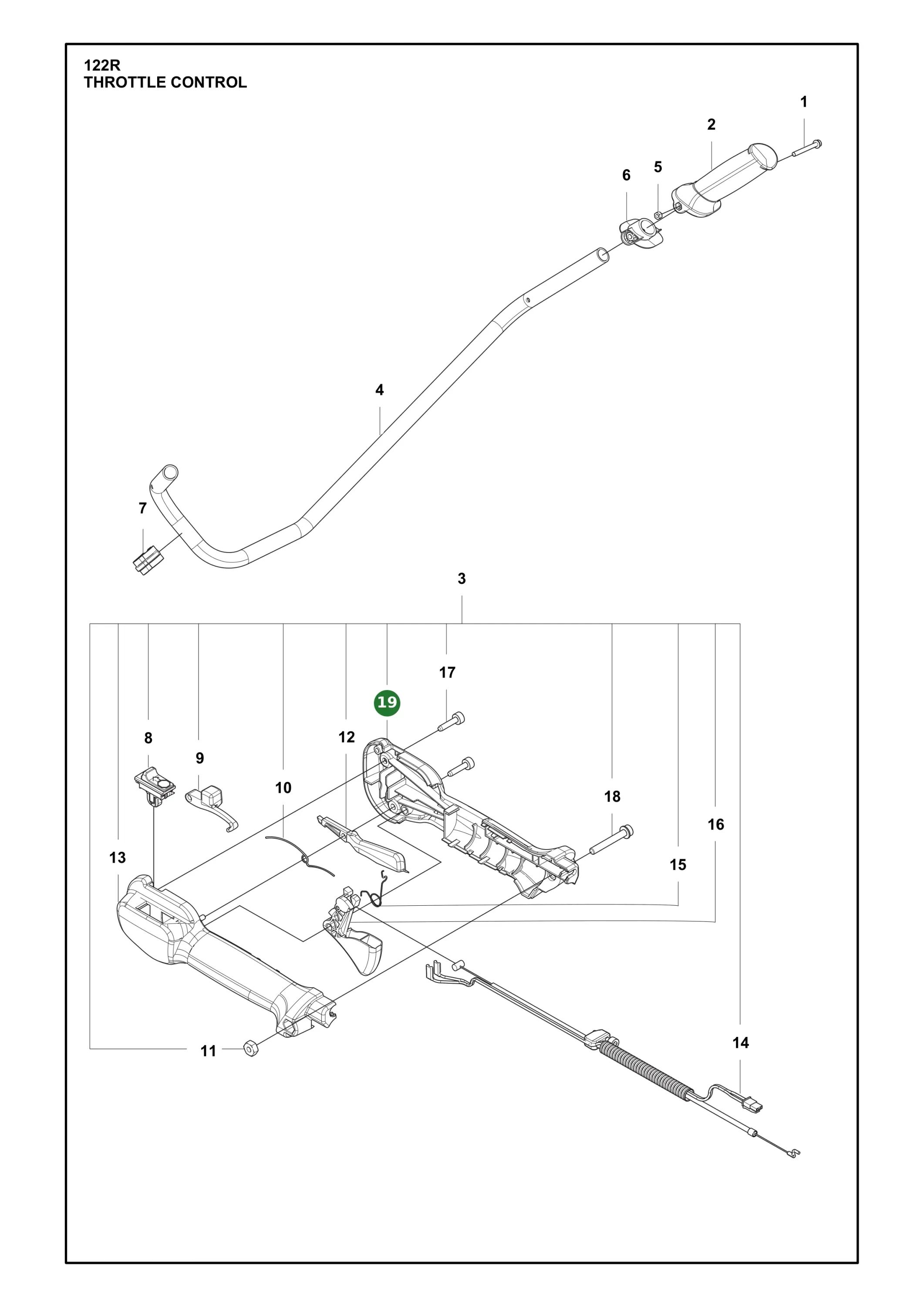

| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Gaszug Gashebel (522036601) Gas | ||
| 1 |  | Griffhälfte links Soft-Grip (537183507) | ||
| 1 |  |
Griffhälfte rechts (537160302) rechts | ||
| 1 |
Griffhälfte links grau (537160203) links, grau, Hartgriff | |||
| 1 |  |
Gashebel-Baugruppe (506497701) Bediengriff | ||
| 1 |  |
Gashebelsperre orange (537160703) Sperre für den Gashebel. | ||
| 1 |  |
Stoppschalter (503718201) Stoppfunktion | ||
| 1 |  |
Rückstellfeder Gashebel (537174201) Gashebel, Rückstellung | ||
| 1 |  |
Feder Gashebelsperre (537174301) Gashebelsperre | ||
| 1 |  |
Sechskantmutter M5 (503221013) M5, 8, verzinkt | ||
| 2 |
Schraube MT4x18 (503216674) MT4x18, 10.9, Zn/Fe, IHSCT | |||
| 1 |  |
Innensechskantschraube M5x35 mit Flansch (503200782) M5x35, Flansch, 10.9, Zn/Fe, IHSCFM |

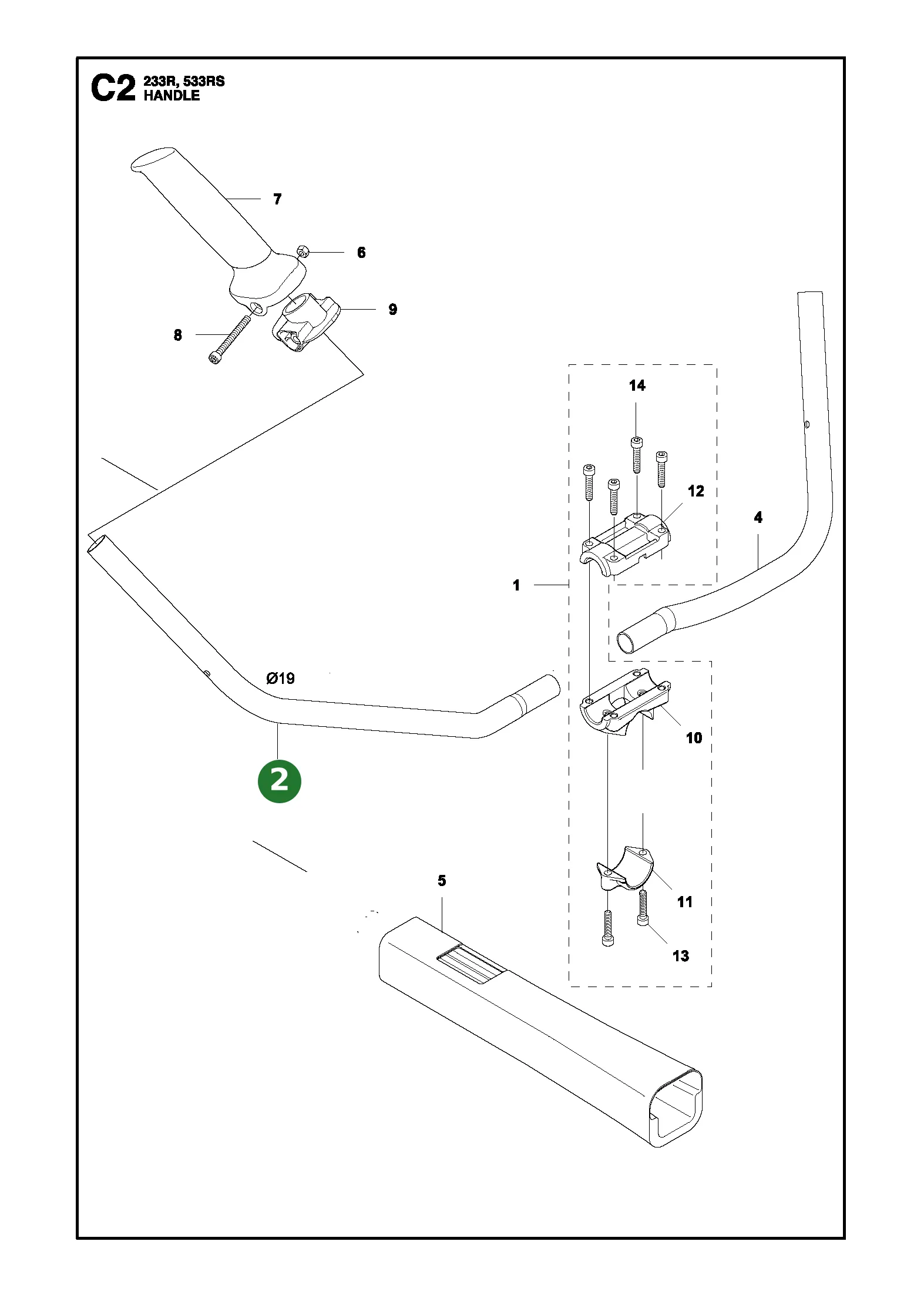

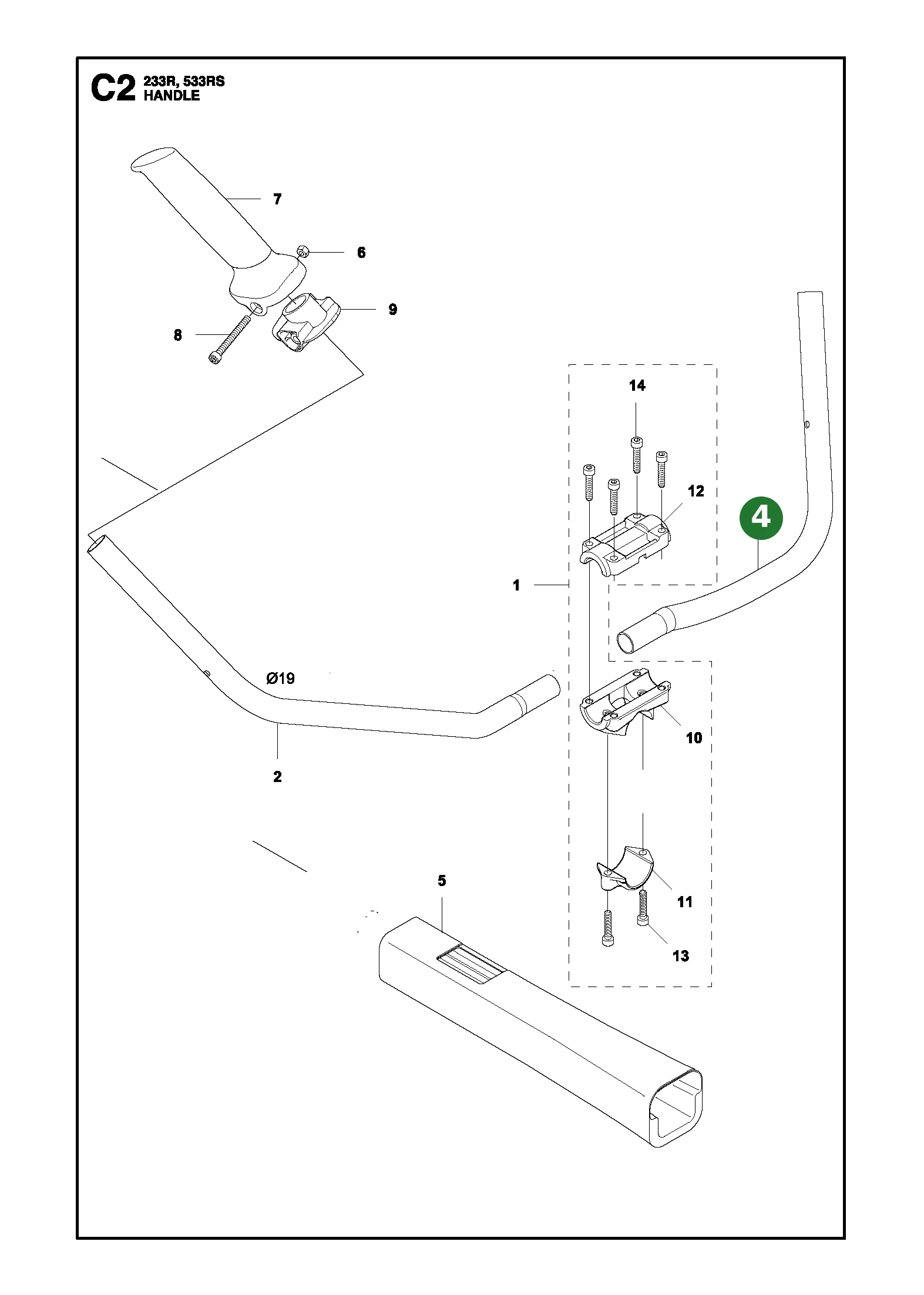

| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Griffbügel rechts (528817401) rechts | |||
| 1 |
Griffbügel links (528817501) links | |||
| 1 |
Halter Ausführung A (514395301) A, Z358314101 | |||
| 4 |  |
Schraube M5 (725533355) M5x25, 12.9, TBO, IHSCM | ||
| 4 | Bolzen (510523201) #0125280525 | |||
| 1 |
Klemmdeckel oben Griffbügel (505294901) oben, Griffbügel, Z325714192 | |||
| 1 |
Halter Griffbügelklemmung (514395501) Griffbügelklemmung, Z358314111 | |||
| 1 |
Klemmdeckel Griffbügel unten (514395601) unten, Griffbügel, Z358314121 | |||
| 2 | Bolzen (526734501) #0125280522 | |||
| 1 |
Griff links Griffbügel Ø19mm (548645901) links, Ø19mm, Hartgriff, Torxschraube | |||
| 1 |
Halter linker Griff (537172901) Halterung | |||
| 1 |
Bolzen linker Griff (510909401) Bolzen. | |||
| 1 |  |
Innensechskantschraube M5x45 mit Flansch (503200245) M5x45, Flansch, 12.9, IHSCFM | ||
| 1 |  |
Sechskantmutter M5 (731231401) M5, ISO 4032, 8, verzinkt | ||
| 1 | |
Sechskantmutter M5 (731231401) M5, ISO 4032, 8, verzinkt |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Kraftstofftank (521772001) T180085001 | |||
| 1 |  |
Tankdeckel Ausführung A (515452901) Ausführung A, Z560785201 | ||
| 1 | FILTER (506617201) Tankdeckel, #Z560185260 | |||
| 1 |
Werkzeughalter Ausführung A (515447801) Ausführung A, Z560185300 | |||
| 1 |
Dichtung (515418301) Z550085220 | |||
| 1 |
Arm Tankdeckel-Stopper (506745801) Anschlag, Z482085260 | |||
| 1 |  |
Filter (515418501) Z550085400 | ||
| 1 |  |
Clip Kraftstoffschlauch (506707001) Kraftstoffschlauch, #Z126085460 | ||
| 1 |
Kraftstoffschlauch (595847003) Kraftstoff | |||
| 1 |  |
Federclip Vergaser (506741501) Vergaser, #Z195086120 | ||
| 2 |
Schraube (515418701) Z550085510 | |||
| 1 |
Schraube (515492501) Z591085510 |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Gehäuse (521771201) T170231101 | |||
| 1 |  |
Sicherungsring Ritzel (516124101) Antriebsritzel, #0406401210 | ||
| 1 | Lager Kupplungsgehäuse (525953201) | |||
| 1 |  |
Sicherungsring Lager (506609901) #0406502812 | ||
| 1 |
Kupplungstrommel (586508501) Fliehkraftkupplung | |||
| 1 |  |
Vibrationsdämpfer Kupplungsgehäuse (512360501) Kupplungsgehäuse, T170031232 | ||
| 1 |
Halter Vibrationsdämpfer unten (521768301) unten, Vibrationsdämpfer, B, T170031221 | |||
| 1 |
Halter Vibrationsdämpfer oben (521768201) oben, Vibrationsdämpfer, A, T170031212 | |||
| 2 | Bolzen (526734501) #0125280522 | |||
| 1 | Bolzen (526734401) Bolzen. | |||
| 2 |  |
Schraube Kupplung (513189601) Kupplung, Z114051250 | ||
| 2 |  |
Scheibe Kupplung (521758201) Scheibe. | ||
| 1 |  |
Fliehkraftkupplung (506629401) 848EA05110 | ||
| 1 |  |
Feder Kupplungsbacken (506685801) Kupplung, T170051220 | ||
| 2 |  |
Scheibe Kupplung (505054401) Kupplung, Z114051230 | ||
| 1 |
Schutz (590028401) Schutzteil. | |||
| 2 |
Bolzen (514234801) Z335021320 | |||
| 1 |
Klemme (521758801) T160072210 | |||
| 2 |
Schraube Tragegurt-Aufhänger Kreuzschlitz (510482301) Kreuzschlitz, Aufhänger, 233RJ, #0026390520 |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Kurbelgehäuse (515490001) Z588121102 | |||
| 1 |
Dichtung (513488701) Z216921210 | |||
| 1 |  |
Wellendichtring Kurbelwelle oben (506612901) oben, Kurbelwelle, Z185021220 | ||
| 1 | |
Sicherungsring Lager (506609901) #0406502812 | ||
| 1 |
Dichtung (515412401) Z550021141 | |||
| 3 |
Passstift Kurbelgehäuse (505296101) Stift | |||
| 4 |
Bolzen unterer Griffhalter (506609401) unterer Griffhalter, bis Seriennummer 20180499999, #0125230530 | |||
| 1 |
Schutzplatte Kurbelgehäuse (515412601) Kurbelgehäuse, unten, gerippt, Z550022110 | |||
| 1 |
Schraube Schutzblech (505299801) Schutzblech, #0026390514 |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Kurbelwelle (526529101) C | |||
| 2 |  | Kugellager Kurbelwelle (506610301) | ||
| 1 |  |
Scheibenfeder Kurbelwelle (506689401) Kurbelwelle, #Z100043240 |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Schalldämpferplatte (515412101) Z550015221 | |||
| 1 |
Schraube (510481601) #0026390416 | |||
| 2 |
Bolzen (516071401) #0125230550 | |||
| 1 |
Schalldämpfer (512359701) T170015110 | |||
| 1 |
Dichtung (512332901) T160015210 |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  | Kombinationsschutz (588117901) | ||
| 1 |  |
Schraube PW4.8x16 (503210716) PW4.8x16, IHSCT, CH, TBO | ||
| 1 |  |
Messer Fadenabschneider Kombinationsschutz (503798802) Messer für den Rasenmäher. |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Abdeckung Ausführung A (527918501) Ausführung A | |||
| 1 |
Befestigungsknopf Luftfilterdeckel (523071301) Luftfilterdeckel, #848F0U8350 | |||
| 2 |
Schraube (510483101) #0026390560 | |||
| 1 |  |
Luftfilter (515417301) Z550082171 | ||
| 1 |
Gehäuse Ausführung A (512362701) Ausführung A, T170082100 | |||
| 1 |
Hebel (512362901) T170082140 | |||
| 1 |
Schraube Chokeplatte (506614001) Chokeplatte, Z263033610 | |||
| 1 | Chokeplatte (512362801) T170082130 | |||
| 2 |
Hülse (513454901) Z197082190 | |||
| 1 |
Dichtung (512382201) T182582521 | |||
| 1 |
Platte (521774801) #T182582510 | |||
| 1 |  |
Abdeckung Vergaser (506744201) Vergaser, oben, #Z450081910 | ||
| 1 |
Vergaser Ausführung A (527918301) Ausführung A | |||
| 1 |  |
Dichtung (515409901) Z550013131 | ||
| 2 |
Schraube Tragegurt-Aufhänger Kreuzschlitz (510482301) Kreuzschlitz, Aufhänger, 233RJ, #0026390520 | |||
| 1 |
Isolator (512359601) T170013160 | |||
| 1 |
Dichtung (515409001) Dichtung. |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Antriebswelle Schaftrohr (528841901) Welle. | ||
| 1 | Schaftrohr Ø24mm (528842001) | |||
| 1 |
Aufhänger Tragegurt (590006201) Tragegurt | |||
| 1 |
Warnaufkleber Schaftrohr (510963101) Sicherheitshinweise, 8488X10060 | |||
| 1 |  |
Schutzmanschette Schaftrohr (521538701) Schaftrohr, 848B8138A1 | ||
| 1 |
Schraube Tragegurt-Aufhänger Kreuzschlitz (510482301) Kreuzschlitz, Aufhänger, 233RJ, #0026390520 |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  | Winkelgetriebe (537333202) | ||
| 1 |  |
Schmierstopfen M10x9 (503201501) M10x9, Winkelgetriebe | ||
| 1 |  |
Schraube M5x12 mit Schraubensicherung (503201412) M5x12, 12.9, DS, Schraubensicherung | ||
| 1 |  |
Schraube (503200725) M5x25, 12.9, DS, IHSCFM | ||
| 1 |  |
Kugellager Winkelgetriebe 24x9x7mm (738219900) 24x9x7mm, Winkelgetriebe | ||
| 1 |
Kugellager 609-2Z Winkelgetriebe (738219902) 609-2Z, einreihig, Ritzelwelle | |||
| 1 |
Sicherungsring SGA 9x1 (735311100) SGA 9x1, Stahl, PP | |||
| 1 |  |
Sicherungsring SGH 24x1.2 (735312510) SGH 24x1.2, Stahl, PP | ||
| 1 | Kugellager Winkelgetriebe (738219800) | |||
| 1 |
Schraube M6x22 (537189501) M6x22, 8.8, verzinkt | |||
| 1 |  |
Schaftrohrklemme (574306904) Klemme zur Befestigung eines Schutzes. | ||
| 1 | Kugellager (738210104) | |||
| 1 |  |
Sicherungsring SGH 28x1.2 (735312810) SGH 28x1.2, Stahl, PP | ||
| 1 |  |
Mitnehmer Winkelgetriebe (537234901) Mitnehmer. | ||
| 1 | Schale Messerbefestigung (537292601) | |||
| 1 |  | Stützflansch Schneidblatt (537285601) | ||
| 1 |  |
Mutter M10x1.25 Linksgewinde Messer (503856301) M10x1.25, Linksgewinde, 6H, verzinkt |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 | Werkzeugsatz (521817501) T314791000 | |||
| 1 |
Schlüssel (514099101) Z307391111 | |||
| 1 |
L-Schlüssel (505311901) #0900700425 | |||
| 1 |
Werkzeug Messerarretierung (505312001) Messerarretierung, Z354091110 | |||
| 1 |  |
Transportschutz Kreissägeblätter Ø200/225mm (537312901) Kreissägeblatt, Ø200/225mm | ||
| 1 |  |
Stützteller M12 PVC schwarz (503890101) M12, PVC, schwarz, Loch Ø12mm | ||
| 1 |  |
Luftfilteröl 1 Liter (531009248) Luftfilter | ||
| 1 |  |
Winkelgetriebefett ECO 35g (503976401) ECO, Winkelgetriebe | ||
| 1 | Gepolsterter Tragegurt (501192201) | |||
| 1 |  |
Gurtstück vorne links (503734001) links, Tragegurt | ||
| 1 |  |
Schnalle vorderes Gurtstück (503734102) vorderes Gurtstück, Tragegurt | ||
| 1 |  |
Haken Tragegurt (502022802) komplett | ||
| 1 |  |
Tragegurt Standard (537216301) Standard, zwei Schultergurte |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Rotor Zündanlage (521769301) Kühlrippen, T170071110, ab Seriennr. 20112700001 | |||
| 1 |
Spule A (512361601) Ausführung A, T170071201 | |||
| 1 |
Feder (515415201) Z550072120 | |||
| 1 |  |
Kappe Zündkerzenstecker abgewinkelt (505298801) Zündkerzenstecker, #Z550072110 | ||
| 1 | Schnur (512361701) | |||
| 1 |
Kappe Zündmodul (505042801) Zündmodul, #Z261671320 | |||
| 1 |
Gummitülle Zündkabel (515415301) Zündkabel, #Z550072130 | |||
| 2 |
Bolzen (514186801) Z331072150 | |||
| 2 |  | Abstandsscheibe Zündspule (588171401) | ||
| 1 |
Mutter Schwungrad (504118001) Schwungrad, #Z165043230 | |||
| 1 |
Schnur (512361901) T170073200 |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Deckel Motorbereich (527917801) Motorbereich | |||
| 1 |
Aufkleber Abdeckung (527918701) Abdeckung | |||
| 1 |
Schraube Schutzblech (505299801) Schutzblech, #0026390514 | |||
| 1 |
Schraube (512361001) T170032162 |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Zylinder (531397402) G26L | |||
| 1 |
Dichtung (515408801) Z550012213 | |||
| 2 |
Bolzen Zylinderbefestigung (513412501) Zylinderbefestigung, 4 Stk., Z185012130 | |||
| 1 |  |
Zündkerze BPMR7A (503235111) BPMR7A | ||
| 2 |
Kolbenring (529251001) Kolbenring. | |||
| 2 |  | Sicherungsring Kolbenbolzen (505045201) | ||
| 1 |  |
Kolbenbolzen (505040701) Z160041310 | ||
| 1 |
Kolben (515491801) Z591041110 | |||
| 2 |  |
Anlaufscheibe Kolbenbolzen (505041001) Kolbenbolzen, 2 Stk., Z110141340 | ||
| 1 |  |
Nadellager Kolbenbolzen (505040901) Kolbenbolzen, Z550041410 |
