| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Gaszug Gashebel (522036601) Gas | ||
| 1 |  | Griffhälfte links Soft-Grip (537183507) | ||
| 1 |
Griffhälfte rechts grau (537160301) rechts, grau, Hartgriff | |||
| 1 |
Griffhälfte links grau (537160203) links, grau, Hartgriff | |||
| 1 |  |
Gashebel-Baugruppe (506497701) Bediengriff | ||
| 1 |  |
Gashebelsperre orange (537160703) Sperre für den Gashebel. | ||
| 1 |  |
Stoppschalter (503718201) Stoppfunktion | ||
| 1 |  |
Rückstellfeder Gashebel (537174201) Gashebel, Rückstellung | ||
| 1 |  |
Feder Gashebelsperre (537174301) Gashebelsperre | ||
| 1 |  |
Sechskantmutter M5 (503221013) M5, 8, verzinkt | ||
| 2 |
Schraube MT4x18 (503216674) MT4x18, 10.9, Zn/Fe, IHSCT | |||
| 1 |  |
Innensechskantschraube M5x35 mit Flansch (503200782) M5x35, Flansch, 10.9, Zn/Fe, IHSCFM |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Griffbügel rechts (593069601) rechts, 531RS, 541RS | |||
| 1 |
Griffbügel links (593069701) links, 531RS, 541RS | |||
| 1 |
Halter Griffbügel (599799101) Halter-Baugruppe. | |||
| 6 |
Schraube M5x25 Griffbügelhalter (516071001) M5x25 | |||
| 1 |
Klemmdeckel oben Griffbügel (505294901) oben, Griffbügel, Z325714192 | |||
| 1 |
Halter Griffbügel mittig (598581201) mittig, Griffbügel | |||
| 1 |
Halter Griffbügel unten (598581101) unten | |||
| 1 |
Griff links Griffbügel Ø19mm (548645901) links, Ø19mm, Hartgriff, Torxschraube | |||
| 1 |
Halter linker Griff (537172901) Halterung | |||
| 1 |  |
Schraube mit Flansch M5x50 (503207450) M5x50, Sechskantkopf, Flansch | ||
| 1 |  |
Sechskantmutter M5 (731231401) M5, ISO 4032, 8, verzinkt | ||
| 1 |
Griffbügel links komplett (593352502) links, Serviceausführung, #593352501 |

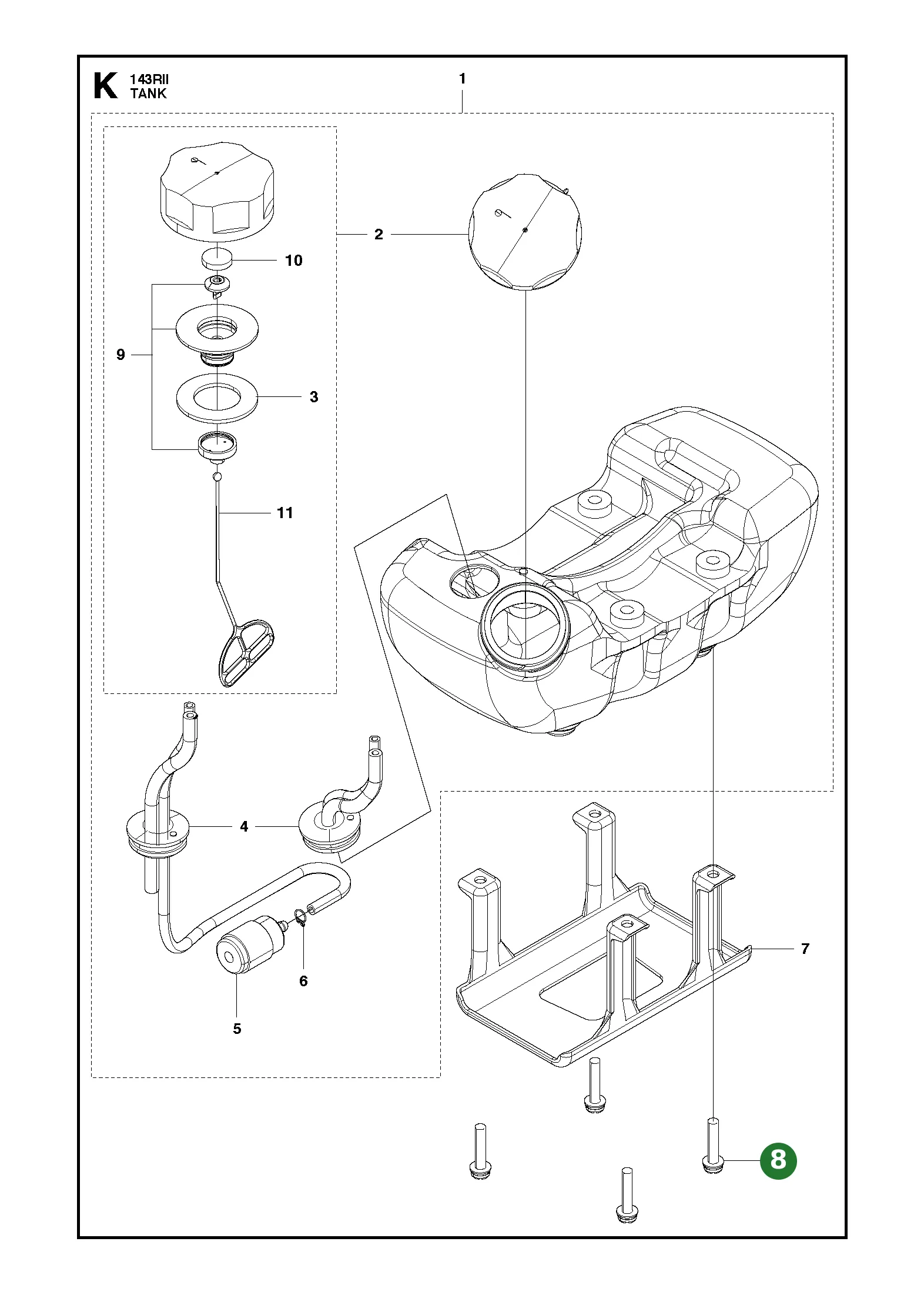

| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 | Tank (586931601) | |||
| 1 |  |
Tankdeckel (505309601) Kraftstofftank, #T101585202 | ||
| 1 |  |
Dichtung Tankdeckel (506744301) Tankdeckel, ringförmig, #Z450085220 | ||
| 1 |
Kraftstoffschlauch (595847003) Kraftstoffschlauch der Kraftstoffanlage. | |||
| 1 |  |
Kraftstofffilter (503443201) Blasgerät | ||
| 1 |  |
Clip Kraftstoffschlauch (506707001) Kraftstoffschlauch, #Z126085460 | ||
| 1 |
Schutz Kraftstofftank unten (505310901) Kraftstofftank, T118431911 | |||
| 4 |
Schraube Tankschutz (505311001) Tankschutz, #0026390525 | |||
| 1 |  |
Halter Tankdeckel (515369401) Tankdeckel, #Z450085300 | ||
| 1 | Filter Tankdeckel (506746801) Tankdeckel, #Z560185260 | |||
| 1 |
Arm Tankdeckel-Stopper (506745801) Anschlag, Z482085260 |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 | Kurbelgehäuse (585565201) Kurbelgehäuse für den Motor. | |||
| 1 |  | Wellendichtring Kurbelwelle (504121501) | ||
| 1 |  |
Wellendichtring Kurbelwelle (505296701) #Z165021220 | ||
| 1 |
Sicherungsring Kurbelwelle (504121001) Kurbelwelle, #0406503212 | |||
| 1 |  |
Dichtung Kurbelgehäuse (505296401) Kurbelgehäuse, Z450021140 | ||
| 3 |
Passstift Kurbelgehäuse (505296101) Stift | |||
| 1 |
Schutzblech Kurbelgehäuse (505296202) Schutzteil. | |||
| 1 |
Schraube Schutzblech (505299801) Schutzblech, #0026390514 | |||
| 1 | Abdeckung Kurbelgehäuse (574721201) | |||
| 2 |
Passstift Befestigungsplatte (505300001) Befestigungsplatte, 2x, Z450031130 | |||
| 4 |
Bolzen Kurbelgehäuse (505300201) Kurbelgehäuse, 4x, Z331012281 | |||
| 1 |
Befestigungsplatte Kurbelgehäuse (505300401) Kurbelgehäuse, #Z450031210 | |||
| 4 |
Bolzen unterer Griffhalter (506609401) unterer Griffhalter, bis Seriennummer 20180499999, #0125230530 |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Kurbelwelle mit Pleuel (585153001) inkl. Pleuel | |||
| 2 | Kugellager Kurbelwelle (597610701) | |||
| 1 |  |
Scheibenfeder Kurbelwelle (506689401) Kurbelwelle, #Z100043240 |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 | Schalldämpfer (515374501) Z470015110 | |||
| 2 |
Bolzen (516071501) #0125230560 | |||
| 1 |
Bolzen Griffverstellung (505299501) SN 20090100001–20130499999, Z331031720 | |||
| 1 |
Dichtung Schalldämpfer (526522801) Dichtung. | |||
| 1 |
Schutzblech Schalldämpfer (505299701) Schalldämpfer, #Z450015221 | |||
| 1 |
Schraube Schutzblech (505299801) Schutzblech, #0026390514 |

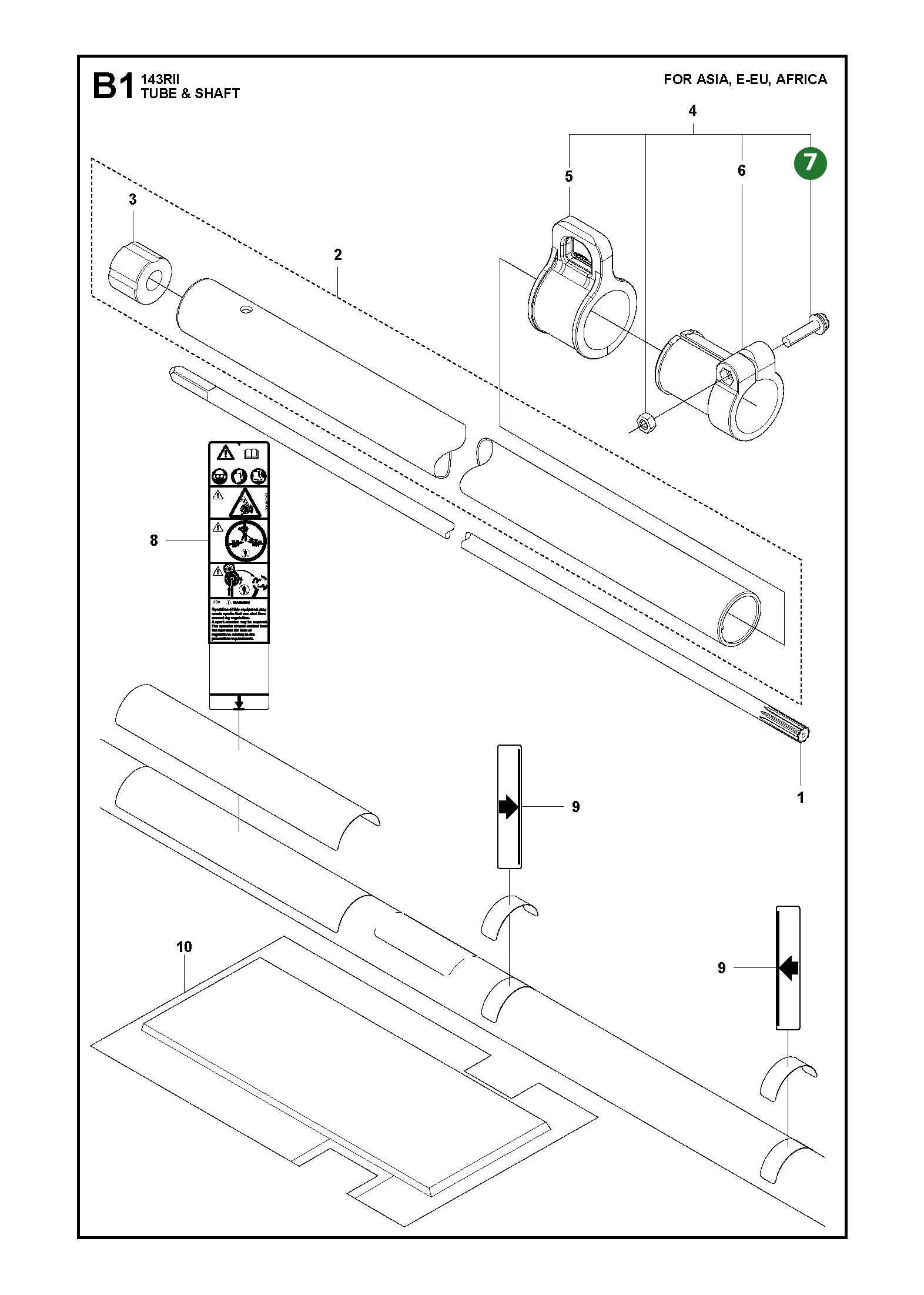

| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Antriebswelle Schaftrohr (583943201) Fahrantrieb | |||
| 1 |
Schaftrohr (521806701) T304212100 | |||
| 1 | Buchse Schaftrohr (514120101) Schaftrohr, Z313011324 | |||
| 1 |
Tragegurt-Aufhängung (505295301) mit Klemme und Schraube, 848B883810 | |||
| 1 |
Aufhänger Tragegurt (505295401) Tragegurt, Schaftrohr, 848JL238A2 | |||
| 1 |
Klemme Tragegurt-Aufhängung (505295501) Tragegurt-Aufhängung, 848JL238B2 | |||
| 1 |
Schraube Tragegurt-Aufhängung (505295701) Tragegurt-Aufhängung, #0026390522 | |||
| 1 |
Warnaufkleber Motorsense (589295101) Warnhinweise, Benzingeräte | |||
| 1 |  |
Schutzmanschette Schaftrohr (521538701) Schaftrohr, 848B8138A1 |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Antriebswelle Schaftrohr (583943201) Fahrantrieb | |||
| 1 |
Schaftrohr (521806701) T304212100 | |||
| 1 | Buchse Schaftrohr (514120101) Schaftrohr, Z313011324 | |||
| 1 |
Tragegurt-Aufhängung (505295301) mit Klemme und Schraube, 848B883810 | |||
| 1 |
Aufhänger Tragegurt (505295401) Tragegurt, Schaftrohr, 848JL238A2 | |||
| 1 |
Klemme Tragegurt-Aufhängung (505295501) Tragegurt-Aufhängung, 848JL238B2 | |||
| 1 |
Schraube Tragegurt-Aufhängung (505295701) Tragegurt-Aufhängung, #0026390522 | |||
| 1 | |
Schutzmanschette Schaftrohr (521538701) Schaftrohr, 848B8138A1 | ||
| 1 |
Schaftrohr 28x2t (599555101) 28x2t, mit Endhülsen und Schutzprofilen |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Rotor Zündanlage (505298201) Zündanlage, Z450071110 | |||
| 1 |  |
Zündspule Ausführung A (505298301) Ausführung A, Z450071200 | ||
| 1 |
Zündkabel (505298401) Hochspannung, Z450071220 | |||
| 1 |
Kappe Zündmodul (505042801) Zündmodul, #Z261671320 | |||
| 2 | Stift Zündmodul (505298601) Zündmodul, Z335621130 | |||
| 1 |
Gummitülle Zündkabel (515415301) Zündkabel, #Z550072130 | |||
| 1 |  |
Kappe Zündkerzenstecker abgewinkelt (505298801) Zündkerzenstecker, #Z550072110 | ||
| 1 |  |
Feder Zündkerzenstecker (505298901) Zündkerzenstecker, Z190072120 | ||
| 2 |
Bolzen Zündmodul (505299001) Zündmodul, Z450072150 | |||
| 1 |
Mutter Schwungrad (504118001) Schwungrad, #Z165043230 | |||
| 1 |
Kabel Zündanlage Ausführung C (529252901) Ausführung C |

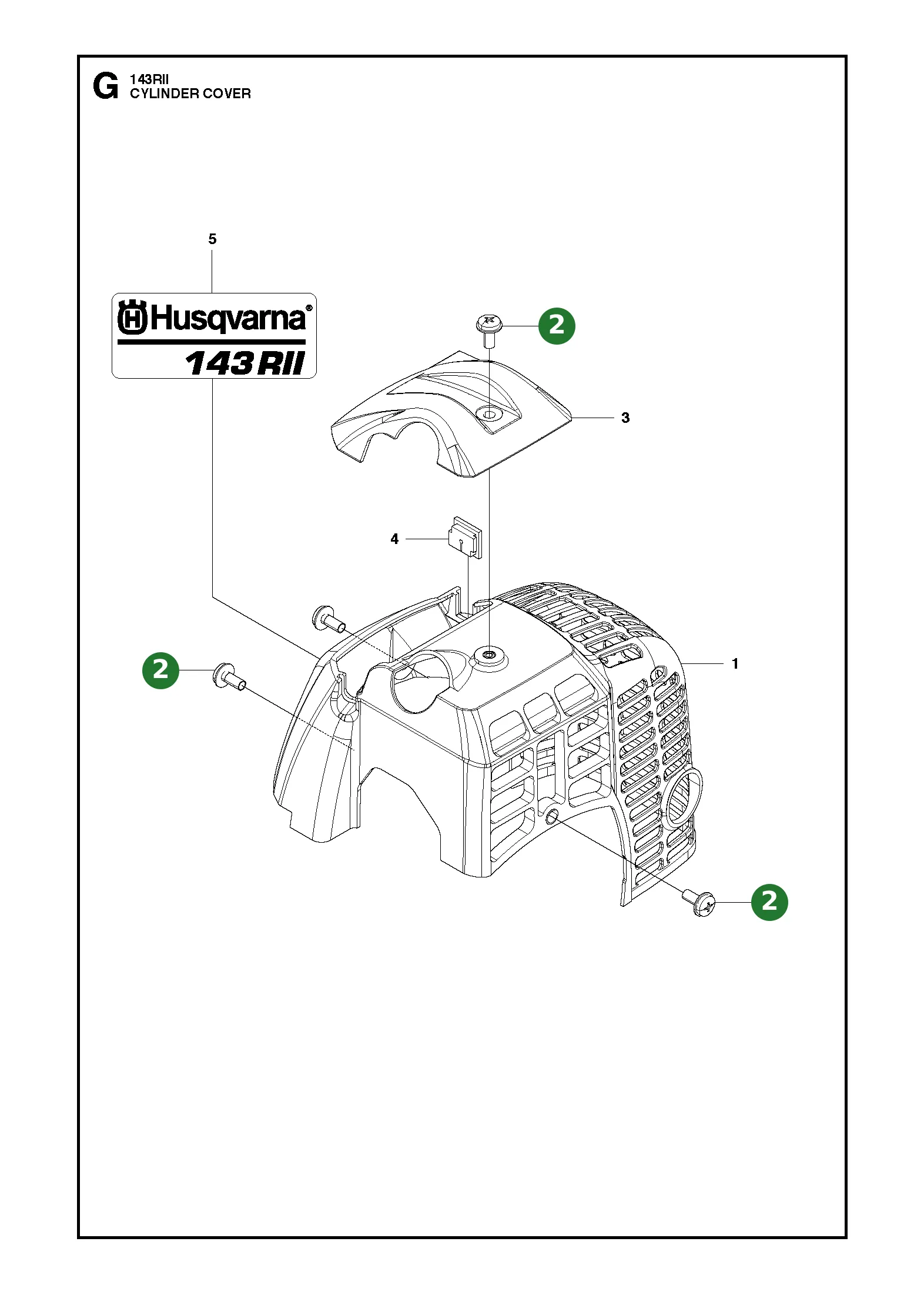

| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Zylinderabdeckung (505300501) Motor, 848G8K31A0 | |||
| 4 |
Schraube Zylinderabdeckung (505300601) Z450032120 | |||
| 1 |
Schutz Zylinderabdeckung oben (505301101) 848G8K31C0 | |||
| 1 |
Gummitülle Zylinderabdeckung (505301301) Z185272121 | |||
| 1 | Aufkleber Abdeckung (528748901) für Abdeckung |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Zylinder (512272201) T115112110 | |||
| 1 |  |
Zylinderfußdichtung (510064301) Zylinderfuß, 143RII, Z450013120 | ||
| 1 |
Kolben (515375101) Z470041110 | |||
| 2 |
Kolbenring (510917701) #8488C36300 | |||
| 1 |
Kolbenbolzen (510916601) #8488BA3000 | |||
| 2 |  |
Sicherungsring Kolbenbolzen (516283001) Kolbenbolzen, #Z130041320 | ||
| 1 |  |
Nadellager Pleuel (505297301) Pleuelauge, T210041410 | ||
| 2 |
Anlaufscheibe Pleuel (513752401) Pleuelauge, beidseitig, Z285041510 | |||
| 4 |
Bolzen Zylinderbefestigung (513412501) Zylinderbefestigung, 4 Stk., Z185012130 | |||
| 1 |  |
Zündkerze BPMR7A (503235111) BPMR7A |
