| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Riemenscheibe Seilzugstarter mit Sperrklinken (521648001) Sperrklinken, bis Seriennummer 20243901415, #848H747520 | |||
| 2 |
E-Sicherungsring Seilzugstarter (513167701) Starterklinke, #Z103472180 | |||
| 2 |
Feder Starterklinke (521638401) Starterklinke, 848H7075S0 | |||
| 2 |
Sperrklinke Seilzugstarter (522651101) Startermitnehmer, 848H7475R0 | |||
| 1 |  |
Seilzugstarter (525432001) 848H7L7510 | ||
| 1 |
Schraube Nockenscheibe (522654101) Nockenscheibe, 848H7475E1 | |||
| 1 |
Nockenscheibe Seilzugstarter (522651501) Seilzugstarter, #848H7475L0 | |||
| 1 |
Feder zwischen Nockenscheibe und Seilrolle (521638001) Nockenscheibe und Seilrolle, 848H7075K1 | |||
| 1 |
Seilrolle Seilzugstarter (521648101) Seilzugstarter, 848H7475C0 | |||
| 1 | Starterseil (521637701) | |||
| 1 |
Feder Startergehäuse (521637401) Startergehäuse, 848H7075B1 | |||
| 1 |  |
Startergriff (521617901) 848F6775J0 | ||
| 4 |  |
Bolzen (506745601) #Z482032120 | ||
| 1 |
Aufkleber Seilzugstarter (528771001) Seilzugstarter |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 | Gasgriff (573976602) | |||
| 2 |
Schraube (504114301) #Z482013180 | |||
| 4 |  |
Vibrationsdämpfer Gasgriff (521667701) Gasgriff, 848JL233H3 | ||
| 1 |
Halter Gasgriff hinten (529258701) hinten, Gasgriff | |||
| 1 | Halter Gasgriff vorn (529257801) vorne | |||
| 1 |  |
Stoppschalter (521851601) Stoppfunktion, T450652110 | ||
| 1 |
Sicherheitshebel Gashebel (593044201) Gashebelsperre | |||
| 1 |
Feder Gashebel (521667201) Gashebel, 848JL233D3 | |||
| 1 |
Gashebel (573977101) Abzugshebel | |||
| 1 |  |
Feder Gelenkhebel Gasbetätigung (511591801) Gelenkhebel, 848JL233F3 | ||
| 1 |
Gelenkhebel Gasbetätigung (529259201) Gasbetätigung | |||
| 4 |
Schraube T5x16 T27 (521517901) T5x16, T27, #8488251601 | |||
| 1 | Griffgehäuse Gasbetätigung (584839602) | |||
| 1 | Kabel Stoppschalter (529256001) Ausführung C | |||
| 1 |  |
Gaszug (529256901) C | ||
| 1 | Schutzrohr Gaszug und Schalterkabel (521524401) Gaszug, Schalterkabel, 8488H20701 |

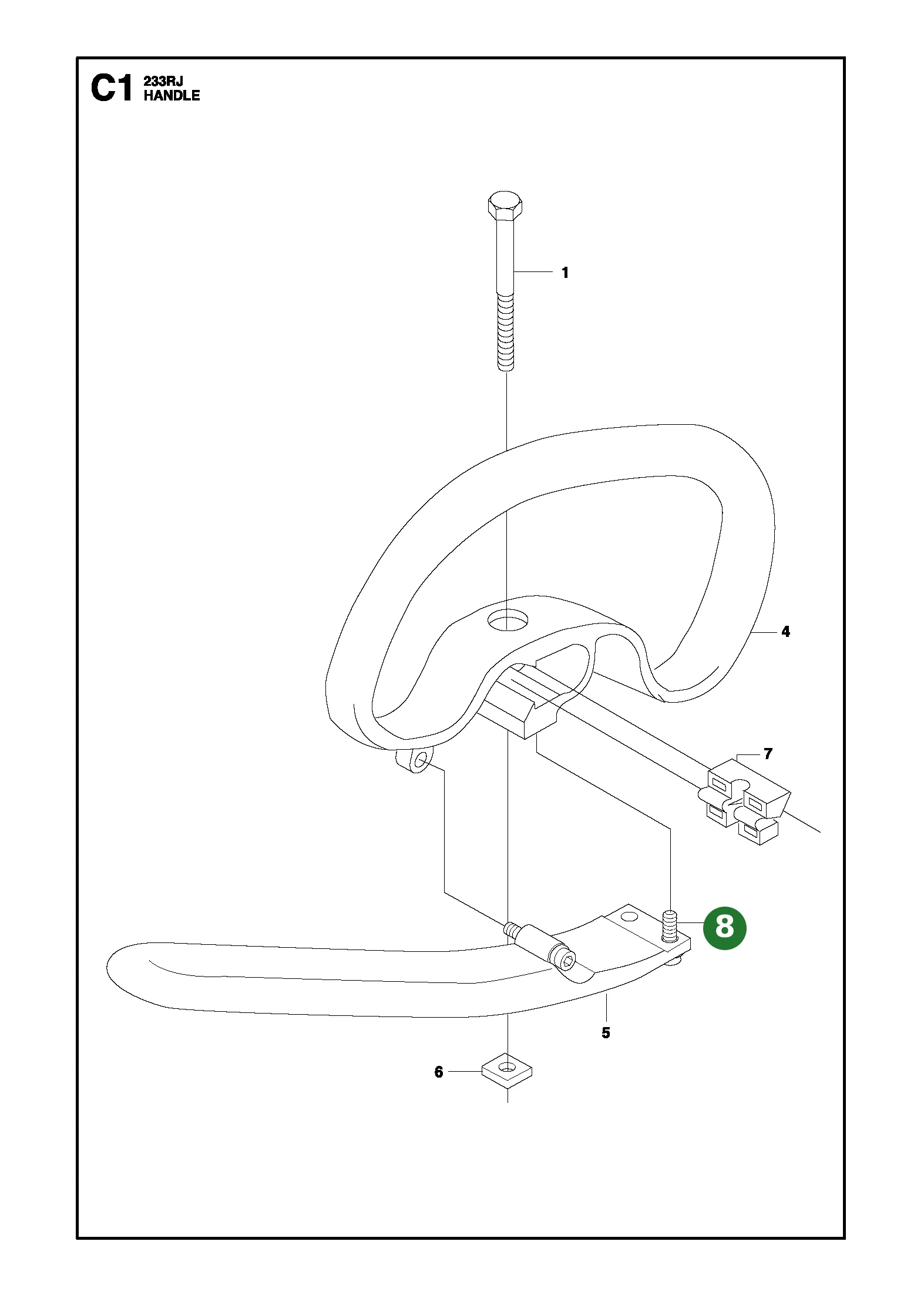

| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Sechskantschraube Bügelgriff (529268401) Bolzen. | |||
| 1 |  |
Bügelgriff Schaftrohr (544101004) D-förmig, Schaftrohr, 848JG532A0 | ||
| 1 |  |
J-Griff D-Style mit Schrauben (503997804) D-Style | ||
| 1 |  |
Vierkantmutter M6 (502197101) M6, 8, MnPP/ZnPP | ||
| 1 |
Abstandsblock Griffbefestigung (544101101) Griffbefestigung, Schaftrohr | |||
| 3 |
Schraube MT5x25 unverlierbar (574181501) MT5x25, 10.9, Zn/Fe, IHSCFTO |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Kraftstofftank (528775801) Ausführung A | |||
| 1 |
Rohr Kraftstoffleitung (596630403) Kraftstoff | |||
| 1 |
Kragenring Kraftstoffschlauch (505044501) Kraftstoffschlauch, #Z284131280 | |||
| 1 |  |
Kraftstofffilter (503443201) Kraftstoff | ||
| 1 |  |
Tankdeckel (505309601) Kraftstofftank, #T101585202 | ||
| 1 |  |
Dichtung Tankdeckel (506744301) Tankdeckel, ringförmig, #Z450085220 | ||
| 1 |  |
Halter Tankdeckel (515369401) Tankdeckel, #Z450085300 | ||
| 1 | Filter Tankdeckel (506746801) Tankdeckel, #Z560185260 | |||
| 1 |
Arm Tankdeckel-Stopper (506745801) Anschlag, Z482085260 | |||
| 4 |
Bolzen Tankhalter (521517001) 4x, Tankhalter, #8488153000 | |||
| 1 |
Schutzplatte Kraftstofftank unten (510173401) Kraftstofftank, H253R, 848H7L85Z0 |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Dichtung Kurbelwelle (513238701) äußerer Kurbelwellen-Lagersitz, #140021220 | |||
| 1 |
Sicherungsring Zahnradwellenlager (502849301) Zahnradwellenlager, #0406503515 | |||
| 4 |  |
Schraube M5x30 Torx T27 (515388101) M5x30, T27, #Z482021310 | ||
| 1 |
Kurbelgehäuse (521635601) Kurbelgehäuse für den Motor. | |||
| 3 |
Passstift Kurbelgehäuse (505296101) Stift | |||
| 1 |
Dichtung Kurbelgehäuse (512311101) zwischen den Kurbelgehäusehälften, #T140021140 | |||
| 1 |  |
Wellendichtring Kurbelwelle (502849201) Dichtung. |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Kurbelwelle mit Pleuelstange (521636301) mit Pleuelstange, #848H704201 | |||
| 2 | Kugellager Kurbelwelle (521521101) | |||
| 1 |  |
Scheibenfeder Kurbelwelle (506689401) Kurbelwelle, #Z100043240 |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 2 |
Bolzen Schalldämpfer (521517301) Schalldämpferbefestigung, 2 Stk., #8488156700 | |||
| 2 |
Bolzen (515391301) Lüftergehäuse, #Z482085510 | |||
| 1 |
Schalldämpfer (521635301) #848H7015A1 | |||
| 1 |
Dichtung Schalldämpfer (528778401) Dichtung. | |||
| 1 |
Platte Schalldämpfer (525431701) Schalldämpferbereich, #848H7L15D0 |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Tragegurt Standard (537216301) Standard, zwei Schultergurte | ||
| 1 |  |
Haken Tragegurt (502022802) komplett | ||
| 1 |  |
Gurtstück vorne links (503734001) links, Tragegurt | ||
| 1 |  |
Schnalle vorderes Gurtstück (503734102) vorderes Gurtstück, Tragegurt |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Tragegurt-Aufhängung Schaftrohr (521668001) Schaftrohr, zweiteilig, inkl. Schraube | |||
| 1 |
Schraube (504114301) #Z482013180 | |||
| 1 |
Rohr Antriebswelle (521660801) Antriebswelle, 848JL05823 | |||
| 1 | Warnaufkleber Schaftrohr (587228401) | |||
| 1 |
Antriebswelle (511582201) innenliegend, 848JL058E1 | |||
| 1 |
Gelenk Antriebswelle (528826102) Gelenkstück. | |||
| 1 |
Pfeilaufkleber Schaftrohr (505295801) Pfeilmarkierung, Schaftrohr, Z355311550 |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Kombischlüssel (506686101) #T401791130 | |||
| 1 |  |
Schutzblech mit Fadenabschneidemesser (537331607) mit Halter | ||
| 1 |
Werkzeug Messerarretierung (505312001) Messerarretierung, Z354091110 | |||
| 1 |  |
Schmutzblech Kombispritzschutz (537396307) mit Halter | ||
| 1 |
Schraubendreher Schlitz (506689501) Schraubendreher als Zubehör. | |||
| 1 |  |
Schraube MT5x25 (503216825) MT5x25, 10.9, DS, IHSCFT | ||
| 1 |  |
Transportschutz Dickichtmesser 300–350mm (544359101) Transportschutz für die Schneidgarnitur. | ||
| 1 |  |
Messer Fadenabschneider Kombinationsschutz (503798802) Messer für den Rasenmäher. | ||
| 1 |  |
Stützteller Schneidgarnitur (528818101) schalenförmig | ||
| 1 |
Halter Fadenabschneidemesser (544124501) Sicherung | |||
| 1 |  |
Luftfilteröl 1 Liter (531009248) Luftfilter | ||
| 4 |  |
Schnappverschluss schwarz (537387201) schwarz | ||
| 1 |  |
Winkelgetriebefett ECO 35g (503976401) ECO, Winkelgetriebe | ||
| 1 | Gepolsterter Tragegurt (501192201) | |||
| 1 |
L-Schlüssel (505311901) #0900700425 |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Zündmodul (521648701) 848H7C7120 | |||
| 1 |
Zündkerzenstecker (521610001) 848F3071C2 | |||
| 1 |  |
Feder Zündkerzenstecker (505298901) Zündkerzenstecker, Z190072120 | ||
| 2 |
Befestigungsbolzen Zündmodul (521860901) Zündmodul, T495042200 | |||
| 2 |
Abstandsscheibe Zündmodul (504118601) Zündmodul, Z126071261 | |||
| 1 |
Rotor Zündanlage (521647901) Zündanlage, 848H7471A0 | |||
| 1 |  |
Mutter (513241901) Seilzugstarter, #Z140043230 | ||
| 1 |
Zündkabel (529253301) Ausführung C | |||
| 1 |
Schutzrohr Zündkabel (506618201) Zündkabel, 8488MX0700 |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Zylinderdeckel (510173201) H253R, 848H7L31A0 | |||
| 1 |
Modellaufkleber (528831301) Aufkleber mit Modell- oder Namensschriftzug. | |||
| 2 |  |
Torxschraube (521515901) #8488151002 | ||
| 2 |
Schraube (521863601) #T497052000 | |||
| 1 |
Warnaufkleber heiße Oberfläche (521553601) heiße Oberfläche, 848C1B90G0 |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Zylinder-Baugruppe (582898301) Zylinder. | |||
| 1 |
Abdeckung Zylinder seitlich (575346801) Zylinder, TR-F, alte Nr. 848H7012D1 | |||
| 1 |
Abdeckung Zylinder STRATO-Schriftzug (575346701) Zylinder, STRATO, TR-S, alte Nr. 848H7012C1 | |||
| 2 |
Dichtung Zylinderabdeckung (521634601) TR | |||
| 8 |
Schraube Zylinderabdeckung (504119201) Zylinderabdeckung, #8488141000 | |||
| 1 |  |
Zündkerze NGK CMR7H (521233401) NGK CMR7H | ||
| 4 |  |
Bolzen Zylinderbefestigung (506745201) Zylinderbefestigung, #Z482012130 | ||
| 2 |
Kolbenring (512311201) #T140041210 | |||
| 2 |  |
Sicherungsring Kolbenbolzen (502849801) Sicherungsring. | ||
| 1 |
Kolbenbolzen (510916901) Stift | |||
| 1 | Kolben (528774001) | |||
| 2 |
Anlaufscheibe Kolbenbolzenlager (513622401) Kolbenbolzenlager, #267041510 | |||
| 1 |  |
Nadellager Kolbenbolzen (502849901) Kolbenbolzen, #140041410 | ||
| 1 |
Zylinderfußdichtung (521634301) 848H7012B1 |
