| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Tragegurthaken komplett (502022801) Baugruppe, Tragegurt | |||
| 1 |  |
Haken Tragegurt (502022902) Haken. | ||
| 1 |  |
Verriegelung Tragegurthaken (502023002) Verriegelungsmechanismus | ||
| 1 |  |
Feder Hakenverriegelung (586341001) Verriegelung | ||
| 1 |  |
Verstellband Tragegurt schwarz (503996101) schwarz, Tragegurt | ||
| 1 |
Gurtband Tragegurt 1290x25mm (503996103) 1290x25mm, schwarz, Zugband | |||
| 1 |  |
Halter Gurtband (537287001) Gurtband | ||
| 3 |  |
Niete Hüftstütze (537175401) Niet | ||
| 1 |  |
Tragegurt Balance 55 (537275701) Balance 55 | ||
| 1 | Tragegurt Balance 55 (US-Ausführung) (537275703) Balance 55 | |||
| 1 |
Hüftstütze Tragegurt Balance 35 und 55 (537275901) gepolstert | |||
| 1 |  |
Schnallenteil Tragegurt vorne links (537288301) links, vorne, Tragegurt | ||
| 1 |  |
Schnallenteil Tragegurt vorne (537288401) vorne, Tragegurt | ||
| 1 |  |
Sicherungsring 5x0.7 (735310920) 5x0.7, E-Clip, Stahl, PP |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Schraube Festigkeitsklasse 12.9 (503216618) MT4x18, 12.9, IHSCT, DS | ||
| 1 |  |
Schraube MT5x20 (503216820) MT5x20, 12.9, IHSCFT, DS | ||
| 1 |  |
Schraube PL5x16 mit Scheibe (503217716) PL5x16, 10.9, mit Scheibe, IHSCT, TBO | ||
| 1 |  |
Seilzugstarter (503852807) Seilzugstarter als vollständige Startereinheit. | ||
| 1 |
Startergehäuse mit unverlierbaren Schrauben (503858703) Seilzugstarter | |||
| 1 |  |
Starterseil (503858901) Starterseil für den Seilzugstarter. | ||
| 1 |  |
Brücke Starterklinken (503873305) Seilzugstarter | ||
| 1 |  |
Starterklinke (503873502) Seilzugstarter | ||
| 1 |  | Feder Starterklinke (503873601) | ||
| 1 |  |
Seilrolle Seilzugstarter (503964901) Seilzugstarter | ||
| 1 |
Aufkleber (537353404) Seilzugstarter | |||
| 1 |
Aufkleber Starter (537353407) Seilzugstarter | |||
| 1 |  |
Startergriff (537008401) Seilzugstarter | ||
| 1 |  |
Schutzblech Seilzugstarter (537034101) Schutzblech. | ||
| 1 | Aufkleber Startergehäuse (537172202) Startergehäuse | |||
| 1 | Aufkleber Startereinrichtung (537172203) Startereinrichtung | |||
| 1 | Aufkleber Startereinrichtung (537172204) Startereinrichtung | |||
| 1 | Aufkleber Startereinrichtung (537172205) Startereinrichtung | |||
| 1 | Aufkleber Startereinrichtung (537172220) Startereinrichtung | |||
| 1 | Aufkleber Startergehäuse (537353434) Startergehäuse | |||
| 1 |
Flansch-Sechskantmutter M6 (731711651) M6, ISO 4161, 10, verzinkt | |||
| 1 |  |
Sicherungsring 4x0.7 (735310820) 4x0.7, Stahl, PP |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 | |
Schraube Festigkeitsklasse 12.9 (503216618) MT4x18, 12.9, IHSCT, DS | ||
| 1 | |
Schraube MT5x20 (503216820) MT5x20, 12.9, IHSCFT, DS | ||
| 2 |  |
Schraube MT5x25 (503216825) MT5x25, 10.9, DS, IHSCFT | ||
| 1 | Schraube (503217118) Schraube. | |||
| 1 |  |
Kupplungstrommel (503872601) Kupplungstrommel als Baugruppe. | ||
| 1 |  |
Kupplungsdeckel (537041209) r-del | ||
| 1 |  |
Einsatz Kurbelgehäuse (537066801) Einsatzteil für das Kurbelgehäuse. | ||
| 1 |  |
Dichtung Kurbelgehäuse groß (537066901) Kurbelgehäuse | ||
| 1 |
Feder Seilhalter (537073601) Seilhalter, Kupplungsdeckel | |||
| 1 | Kurbelgehäuse (537085201) RES-DEL | |||
| 1 |  |
Dichtung Kurbelgehäuse klein (537088501) Kurbelgehäuse | ||
| 1 |  |
Klemmhülse mehrteilig (537309601) mehrteilig, Klemmfunktion |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Kraftstofffilter (503443201) Blasgerät | ||
| 1 |  |
Kraftstoffschlauch Spiralform 230mm (581756205) Spiralform, L=230mm | ||
| 2 |  |
Gummitülle Kraftstoffleitung (503735801) Bypass-Hebel, BR.SLANG | ||
| 4 |  |
Aufhängungselement (503911001) Kraftstofftank | ||
| 1 |  |
Tankdeckel mit Halteband (590324802) Tankdeckel für den Kraftstofftank. | ||
| 1 |  |
Primerblase (503936601) Kraftstoffvorförderung | ||
| 2 |  |
Kraftstoffschlauch 102mm (537042401) L=102mm | ||
| 1 |  | Kraftstoffschlauch Tankbereich (537052301) | ||
| 1 |  | Kraftstofftank (537068602) | ||
| 1 | | Kraftstofftank (537068602) | ||
| 1 |  |
O-Ring Kraftstoffanschluss (537184901) O-Ring. |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 4 |  |
Innensechskantschraube M5x35 mit Flansch (503200782) M5x35, Flansch, 10.9, Zn/Fe, IHSCFM | ||
| 3 |  |
Innensechskantschraube M5x50 mit Flansch (503202950) M5x50, Flansch, A2-80, IHSCFM | ||
| 3 |  |
Schraube M5x56 (503202956) M5x56, A2-80, IHSCFM | ||
| 2 |  |
Kolbenring (503289043) G2 | ||
| 1 |  |
Nadellager Kolbenbolzen (503712201) Kolbenbolzen | ||
| 1 |  |
Funkenfangsieb Schalldämpfer (503871701) Schalldämpfer | ||
| 1 |  |
Dichtung Schalldämpfer (537014101) Schalldämpfer | ||
| 1 | Schalldämpfer (537039401) Schalldämpfer der Abgasanlage. | |||
| 1 |  |
Kolben-Baugruppe (537405902) Baugruppe | ||
| 1 |  |
Zylinder Ø34mm (537085103) Zylinder, RES-DEL | ||
| 1 |  |
Schalldämpfer (537221703) R-del | ||
| 1 |
Funkenfangsieb Schalldämpfer (537221801) Schalldämpfer | |||
| 2 |  |
Sicherungsring Kolbenbolzen (737440800) Sicherungsring. |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Klemmknopf Griff und Schaftrohr (502203801) Griffform | ||
| 1 |  |
Schraube M5x10 (503200710) M5x10, 12.9, IHSCFM, DS | ||
| 2 |  |
Schraube (503200725) M5x25, 12.9, DS, IHSCFM | ||
| 1 |  |
Schaftrohrklemme (576282602) Schaftrohr, inkl. Innensechskantschrauben | ||
| 1 |  | Sicherungsblech (503715401) | ||
| 1 |  |
Stützlager Antriebswelle (503785202) Antriebswelle, Schaftrohr | ||
| 1 |
Warnaufkleber D-Griff (503795601) D-Griff | |||
| 1 |  |
Lagerhalter teilbar (503985401) Delbar | ||
| 1 |  |
Schaftrohr oben Ø24mm L=650mm (587987901) oben | ||
| 1 |  |
Antriebswelle ClickOn (587411701) ClickOn, L=843mm | ||
| 1 |
Schaftrohr unten (579199501) unten, 525LDX | |||
| 1 |  |
Schaftrohr unten Ø24mm 850mm (537082701) unten | ||
| 1 |  |
Antriebswelle oben 699mm Ø7mm (537083001) oben | ||
| 1 |  |
Warnaufkleber Fadenkopf (501081810) Fadenkopf, 110dB, 10000U/min | ||
| 1 |  |
Sechskantschraube (725237951) EHHM | ||
| 1 |  |
Sicherungsscheibe ZA 7 Antriebswelle (735580810) ZA 7, aufsteckbar, St PP |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 | |
Nadellager Kolbenbolzen (503712201) Kolbenbolzen | ||
| 1 | Kurbelwelle mit Pleuelstange (503852474) inkl. Pleuelstange | |||
| 1 |  | Lagerhalter Kurbelwelle (503940203) | ||
| 1 |  |
Schale Kurbelwelle (503940501) Seilzugstarter |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 2 |  |
Schraube MT4x16 T27 (586444901) MT4x16, T27, 12.9, ITXSCT, TBO | ||
| 1 |  |
Zündkerze RCJ6Y (503235109) M14x1.25, RCJ6Y | ||
| 1 |  |
Kupplungsfeder (503816001) Fliehkraftkupplung | ||
| 2 | Kupplungsbacke (503842801) Fliehkraftkupplung | |||
| 2 |  |
Schraube M6x21.5 (503842902) M6x21.5, 19MnB4 | ||
| 1 |  |
Fliehkraftkupplung (537032201) R-DEL | ||
| 1 |  |
Zündmodul (537418701) MB-50, OPS | ||
| 1 |  |
Scheibe außen Kupplung (537046702) oben, Kupplung | ||
| 1 |  |
Scheibe Kupplung (537046802) unten, Kupplung | ||
| 1 |
Deckel (537063302) Abdeckkappe | |||
| 1 |
Abdeckkappe Gehäuse (537064403) Abdeckkappe | |||
| 1 |  |
Sicherungsblech Kappe (537091701) Kappe | ||
| 1 |  |
Zündkerzenstecker mit Entstörwiderstand (537239601) mit Entstörwiderstand | ||
| 1 | Schwungrad (537249601) | |||
| 1 |
Flansch-Sechskantmutter M6 (731711651) M6, ISO 4161, 10, verzinkt |

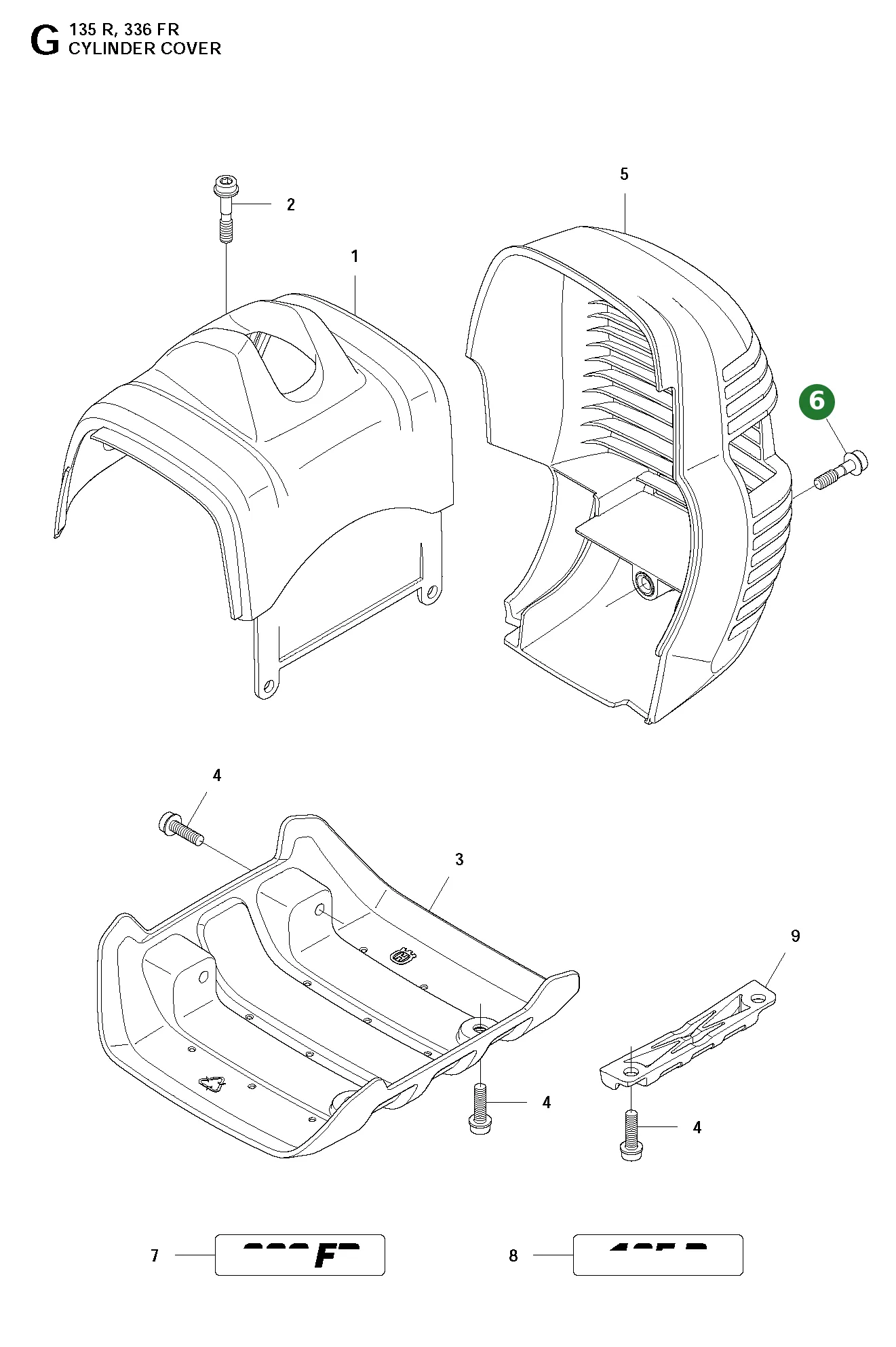

| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Schraube ST4.2x12 Armschutz (503213512) ST4.2x12, Armschutz, CCRPANT, CH, TBO | ||
| 1 | |
Schraube MT5x20 (503216820) MT5x20, 12.9, IHSCFT, DS | ||
| 1 | |
Schraube MT4x16 T27 (586444901) MT4x16, T27, 12.9, ITXSCT, TBO | ||
| 2 |  |
Schraube MT5x14.3 äußere Abdeckung (503961301) MT5x14.3, 12.9, äußere Abdeckung, (DS) | ||
| 1 |  | Abdeckung Kupplungseinheit außen (503972101) | ||
| 1 | Aufkleber Zylinderabdeckung (503981241) Zylinderabdeckung, 323L | |||
| 1 | Aufkleber Zylinderdeckel (503981242) Zylinderdeckel | |||
| 1 |
Zylinderdeckel (537066101) Abdeckung des Motorzylinders. | |||
| 1 |  | Hitzeschutz (537066501) | ||
| 1 |  |
Armschutz (537066601) Armschutz für die Arbeit mit der Heckenschere. | ||
| 1 |  |
Armschutz (537104401) Armschutz für die Arbeit mit der Heckenschere. | ||
| 1 |
Zylinderdeckel (537320201) Abdeckung des Motorzylinders. | |||
| 1 |  | Hitzeschutz (537320805) | ||
| 1 |  |
Sechskantmutter M5 (731231401) M5, ISO 4032, 8, verzinkt |
