Husqvarna 520iRX | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell 520iRX von Husqvarna. Weitere Informationen findest Du in den zugehörigen Dokumenten und Anleitungen.

Ersatzteilkatalog für 520iRX

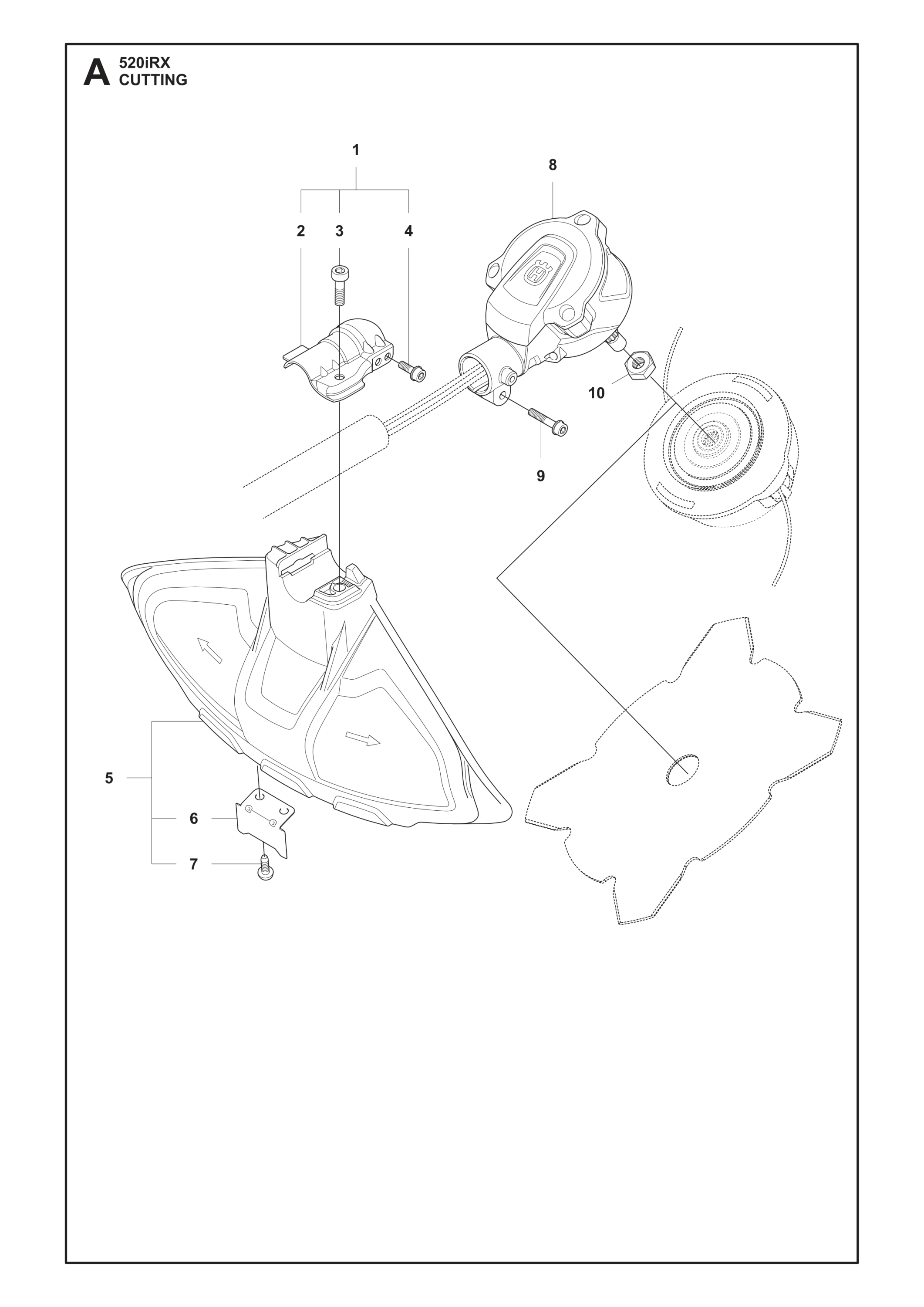

Nr.	Anzahl im Gerät		Artikel
	1		Schaftrohrklemme Winkelgetriebe (US-Ausführung) (574306905)
	1		Schaftrohrklemme (574306904)
	1		Schraube M6x22 Innen-Torx (544218422)
	1		Flanschschraube M5x12 mit Schraubensicherung (591159801)
	1		Schutz Trimmerfaden (577018305)
	1		Fadenabschneidemesser (US-/CA-Ausführung) (591083001)
	1		Schraube PW4.8x16 Torx T27 Kombinationsschutz (576275601)
	1		Messermotor BLDC mit Anschlussleitungen (577022106)
	1		Schraube M5x25 T27 (525755104)
	1		Mutter M10x1.25 Linksgewinde Messer (503856301)

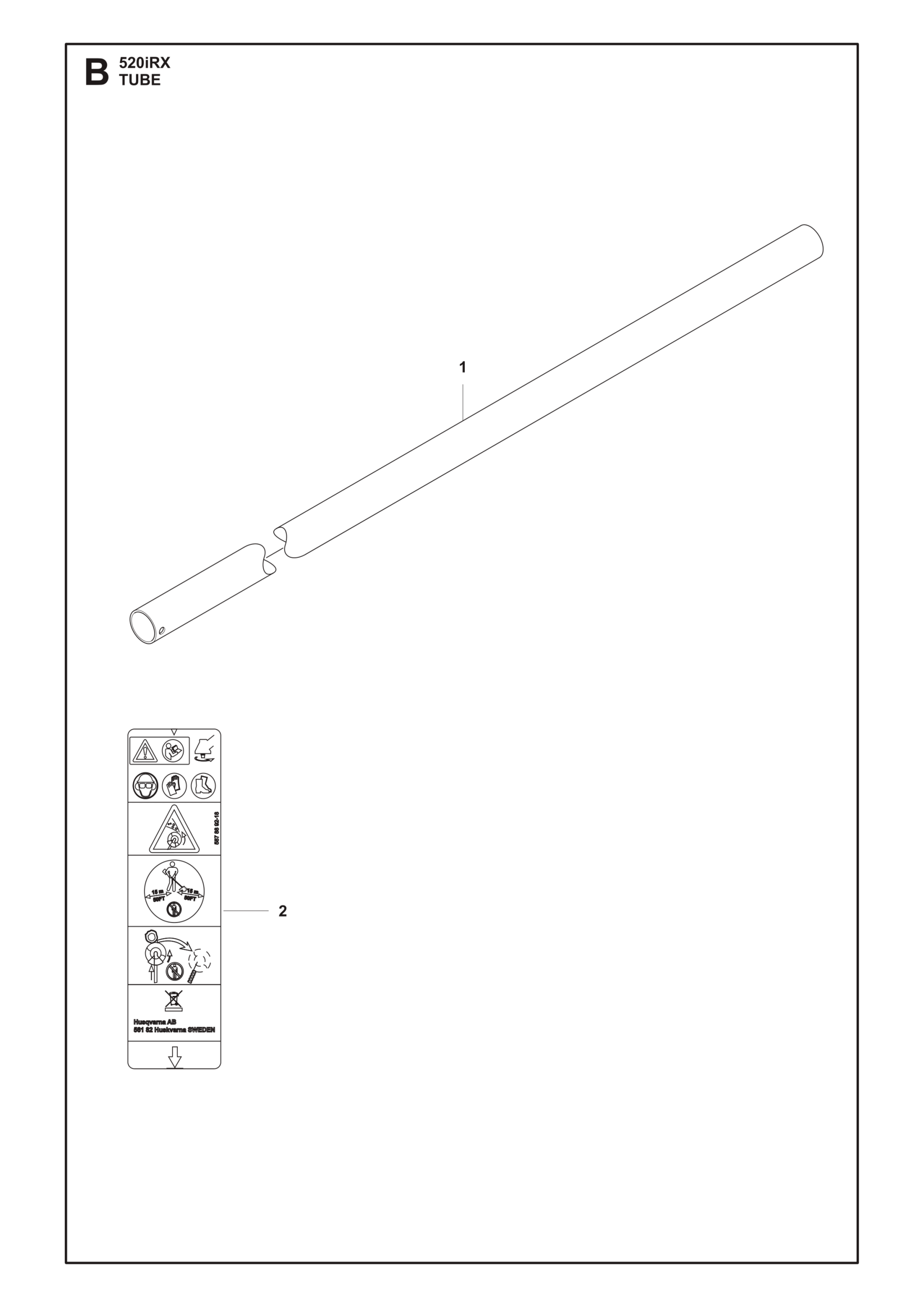

Nr.	Anzahl im Gerät		Artikel
	1		Rohr Geräteschaft lang (577061403)
	1		Warnaufkleber Sicherheitsabstand 15m (587889218)

Nr.	Anzahl im Gerät		Artikel
	1		Griff links Griffbügel Ø19mm (548645901)
	1		Innensechskantschraube M5x45 mit Flansch (503200245)
	1		Sechskantmutter M5 (731231401)
	1		Griffhälfte links (579323801)
	1		Sechskantmutter M5 (731231401)
	1		Griffhälfte rechts grau (577183501)
	1		Schraube PW4.2x18 (580292901)
	1		Schraube M5x35 T27 (525755109)
	1		Gashebel (577183701)
	1		Gashebelsperre (589274101)
	2		Kabelhalter Griffgehäuse (577883401)
	1		Schraube PW3.5x13 T10 (525887401)
	1		Sechskantschraube Griffbügelklemme (725238481)
	1		Klemmknopf Griff und Schaftrohr (502203801)
	1		Abdeckung Griffbügelklemme (576220101)
	1		Klammer Griffbügel (544020901)
	1		Vierkantmutter M6 (502197101)
	1		Griffbügel (537360002)
	1		Verschleißschutz Griffbügel links (577245302)
	1		Verschleißschutz Griffbügel rechts (577183902)
	1		Clip Verschleißschutz (578127901)
	1		Schraube M5x25 T27 (525755104)

Nr.	Anzahl im Gerät		Artikel
	1		Abdeckung Luftauslass (577014101)
	1		Gehäusehälfte links orange (577007603)
	1		Klemme Gehäuseverbindung (577022201)
	1		Schraube PW4.2x18 (580292901)
	1		Gleitplatte grau (588919801)
	1		Gehäusehälfte rechts orange (577013002)
	1		Feder Drucktaste (585480001)
	1		Drucktaste hinten (577996601)
	1		Aufkleber Logo und Modellkennzeichnung (579006210)

Nr.	Anzahl im Gerät		Artikel
	1		Schalter-Kit Akku-Motorsense (593895901)
	1		Kabelsatz Abzugsschalter Steuereinheit (582713801)
	1		Abzugsschalter IPX4 (582050701)
	1		Steuereinheit (586323201)
	4		Schraube PW3.5x13 T10 (525887401)
	1		Messermotor BLDC mit Anschlussleitungen (577022106)
	1		Halter Kabelstecker (587327201)
	1		Kontaktstück Steuereinheit (593813001)

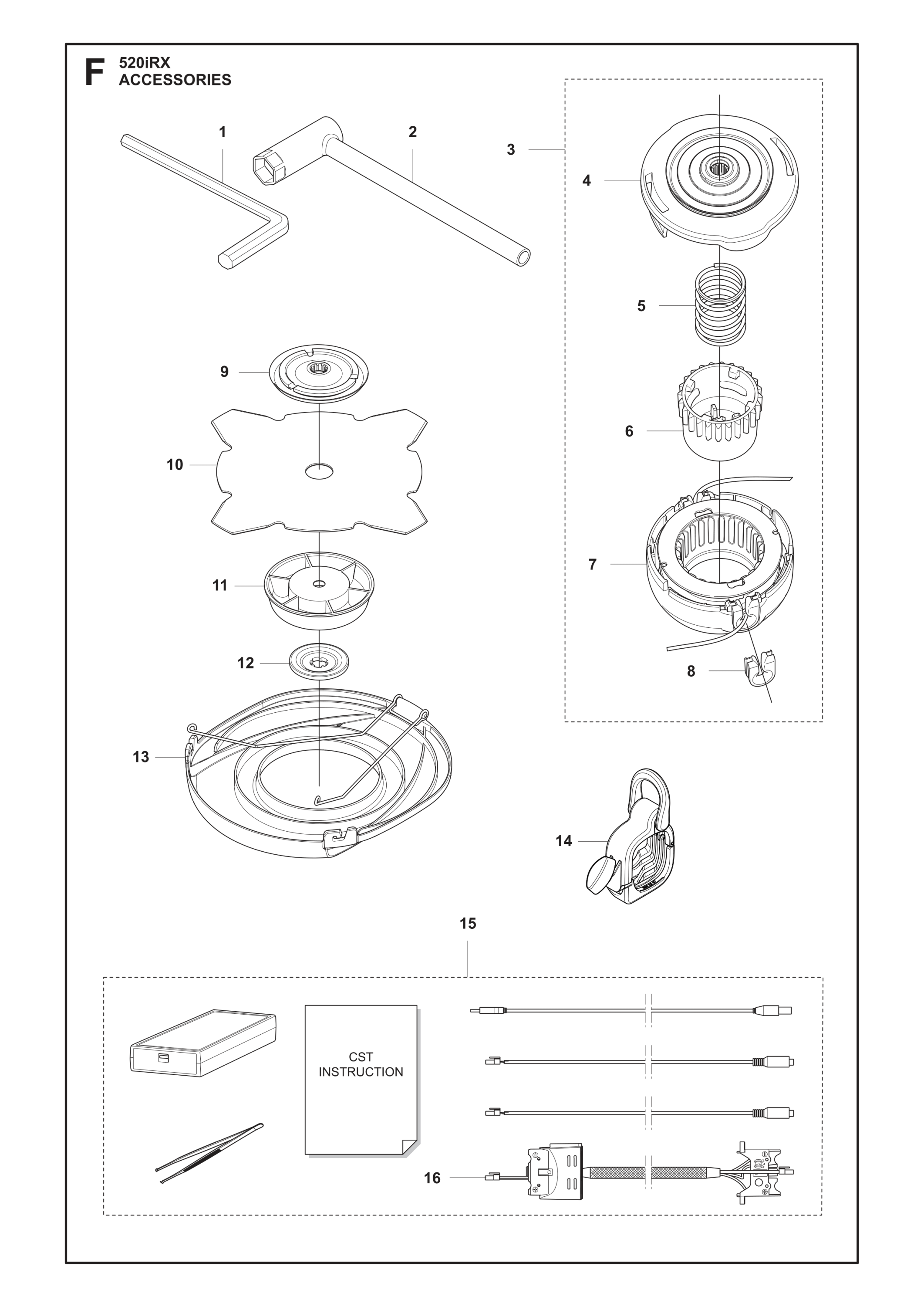

Nr.	Anzahl im Gerät		Artikel
	1		L-Schlüssel 4mm 36x86mm (503558601)
	1		Kombischlüssel 19mm/8mm (502114602)
	1		Trimmerkopf T25B M10 (579294003)
	1		Gehäuse Trimmerkopf T25B (585510802)
	1		Feder Trimmerkopf T25B (577050301)
	1		Knopf Trimmerkopf T25B (577049301)
	1		Abdeckung Trimmerkopf T25B unten (578196902)
	1		Trimmerkopf Dichtscheibe T25 T35 T35X T45X (501330401) T25, T35, T35X, T45X, 2-fach verbaut
	1		Dichtscheibe Trimmerkopf 50 Stk. (501330403) 50 pcs, plastic bag of 501330401
	1		Mitnehmer Schneidblatt (587240801)
	1		Grasschneideblatt 4-flügelig Ø255mm (546380101)
	1		Stützteller M12 PVC schwarz (503890101)
	1		Stützflansch Schneidblatt (537285601)
	1		Transportschutz Kreissägeblätter Ø200/225mm (537312901)
	1		Öse Tragegurt (590282301)
	1		Diagnosegerät-Kit (583897101)
	1		Kabelsatz Akkugeräte-Service (579621301)

Nr.	Anzahl im Gerät		Artikel
	1		Doppelter Tragegurt Balance 35 B (537275705)
	1		Hüftplatte (587834001)
	1		Hüftstütze Tragegurt Balance 35 (579491401)
	1		Haken Tragegurt (502022805)
	1		Gurtband Tragegurt 1290x25mm (503996103)
	1		Halter Gurtband (537287001)

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Messermotor BLDC mit Anschlussleitungen (577022106) BLDC, Schneidkopf
	Trimmerkopf Dichtscheibe T25 T35 T35X T45X (501330401) T25, T35, T35X, T45X
	Transportschutz Kreissägeblätter Ø200/225mm (537312901) Kreissägeblatt, Ø200/225mm
	Stützflansch Schneidblatt (537285601) "FLANSCH"
	Stützteller M12 PVC schwarz (503890101) M12, PVC, schwarz, Loch Ø12mm
	Mutter M10x1.25 Linksgewinde Messer (503856301) M10x1.25, Linksgewinde, 6H, verzinkt
	Sechskantmutter M5 (731231401) M5, ISO 4032, 8, verzinkt
	Vierkantmutter M6 (502197101) M6, 8, MnPP/ZnPP
	Knopf Trimmerkopf T25B (577049301) T25B
	Flanschschraube M5x25 Innensechskant (503200778) M5x25, Innensechskant, Flansch, 10.9, ZnFe
	Schraube M5x12 mit Schraubensicherung (503201412) M5x12, 12.9, DS, Schraubensicherung, IHSCFMO
	Schaftrohrklemme (574306904) CLAMP ASSY.
	Kombischlüssel 19mm/8mm (502114602) 19mm/8mm
	Abzugsschalter IPX4 (582050701) Abzugsschalter, IPX4
	Abdeckung Trimmerkopf T25B unten (578196902) T25B, unten
	Klemmknopf Griff und Schaftrohr (502203801) Griffform
	Feder Trimmerkopf T25B (577050301) T25B
	Klammer Griffbügel (544020901) "KLAMMER"
	Kabelsatz Akkugeräte-Service (579621301) Akkugeräte-Service

Zubehör

	Artikel beschreibung
	Akku (970845101) B360X, BLi300, 9Ah, 324Wh
	Akku (967091901) BLi200, 5Ah, 180Wh
	Akku (970607801) B220X, BLi200X, Bluetooth, ROW
	Akku (970607801) B220X, Bluetooth, ROW
	Akku (970607803) B220X, ROW, ohne Bluetooth
	Akku (970607901) Akku 40-B140X.
	Akku (579822201) BLi950X, ohne Gurt und Adapter
	Trimmerkopf T25B M10 (579294003) T25B, M10
	Grasschneideblatt 4-flügelig Ø255mm (546380101) 4-flügelig, Ø255mm, Aufnahme 1 Zoll

Dokumente

Für Husqvarna 520iRX stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.

Bedienungsanleitungen

Bedienungsanleitung (PDF) für Husqvarna Motorsensen / Freischneider 520iRX – Inbetriebnahme, Einstellungen, Wartung und Sicherheit.

520iRX 2024-02

Sprachen des Dokuments: DE, SL

520iRX 2024-02

Sprachen des Dokuments: DE, FR, NL

Wählen Sie die passende Version nach Modelljahr oder Produktnummer; Inhalte können je nach Variante abweichen.
