Husqvarna 535iFR BT | Ersatzteile & Zubehör

Schritt-für-Schritt Anleitung zum Bestellen von Ersatzteilen: 1. Teilenummer in der Explosionszeichnung finden, 2. Artikel auswählen und in den Warenkorb legen, 3. Bestellung abschließen

Hier findest Du Original-Ersatzteile für Dein Modell 535iFR BT von Husqvarna. Weitere Informationen findest Du in den zugehörigen Dokumenten und Anleitungen.

Ersatzteilkatalog für 535iFR BT

Nr.	Anzahl im Gerät		Artikel
	1		Elektromotor (597117502) 535i
	1		Bedienpanel 2 Tasten mit Bluetooth (593841101) mittel, 2 Tasten, Bluetooth
	1		Bedienpanel 2 Tasten ohne Bluetooth (593841201) 2 Tasten, ohne Bluetooth, Kombitrimmer
	1		Adapter D10 Motorwelle (591355901) D10, Motorwelle
	1		Kabelsatz seitliches Bedienpanel (593589902) Bedienpanel seitlich, kurz, Wellrohr
	1		Steuereinheit (597669501) BC
	5		Schraube M5x8 T27 (525755107) M5x8, T27, 10.9, Zn/Fe
	2		Schraube PW4.2x18 (580292901) PW4.2x18, 10.9, Zn/Fe, ITXSCT
	1		Kabelsatz Stromversorgung (593083901) Stromversorgung

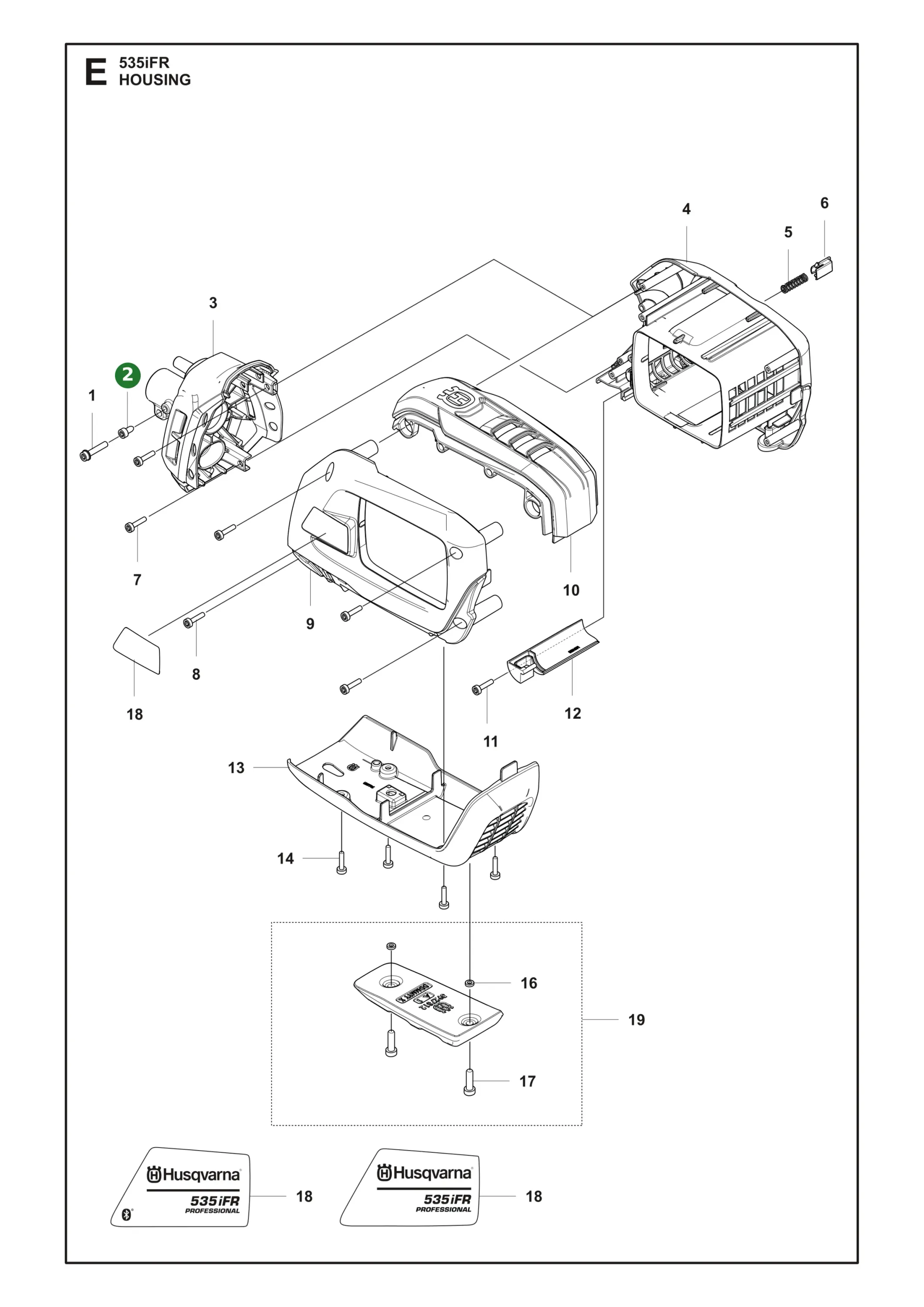

Nr.	Anzahl im Gerät		Artikel
	1		Schraube M5x25 T27 (525755104) M5x25, T27, 10.9, Zn/Fe
	1		Schraube MT5x11 Torx T27 (525764605) MT5x11, T27, 12.9, DS-Spitze
	1		Motorabdeckung (590780901) Motorabdeckung.
	1		Abdeckung Gehäuse rechts (590772501) rechts, Gehäuse
	1		Feder Drucktaste (585480001) Drucktaste
	1		Drucktaste hinten (577996601)
	2		Schraube PW4.2x18 (580292901) PW4.2x18, 10.9, Zn/Fe, ITXSCT
	4		Schraube PW4.2x18 (580292901) PW4.2x18, 10.9, Zn/Fe, ITXSCT
	1		Abdeckung Gehäuse links (590772401) links, Gehäuse
	1		Abdeckung Gehäuse oben (590770601) oben
	1		Schraube PW4.2x18 (580292901) PW4.2x18, 10.9, Zn/Fe, ITXSCT
	1		Luftleitblech Motorkühlung (593108901)
	1		Gleitplatte Gehäuse unten (590771101) unter Messerscheibe
	4		Schraube PW4.2x18 (580292901) PW4.2x18, 10.9, Zn/Fe, ITXSCT
	2		Sicherungsmutter M6 (574404401) M6
	2		Schraube M6x20 Torx (544218420) M6x20, Innen-Torx, 10.9, Zn/Fe
	1		Produktaufkleber Bluetooth (593349802) 535iFR
	1		Produktaufkleber ohne Bluetooth-Symbol (593349804) 535iFR, ohne Konnektivität
	1		Gewicht Gehäuse (593349101)

Nr.	Anzahl im Gerät		Artikel
	1		Bediengriff rechts (596901601) rechts
	1		Griffhälfte links (iRX) (593165401) links
	1		Gashebelsperre (531293601) gegenläufige Betätigung
	1		Gashebel (593044302) Drosselregelung
	1		Griffhälfte rechts (593165501) rechts
	3		Schraube PW4.2x18 (580292901) PW4.2x18, 10.9, Zn/Fe, ITXSCT
	1		Schraube M5x35 T27 (525755109) M5x35, T27, 10.9, Zn/Fe, ITXSCFM
	1		Feder Gashebel (593838601) Gashebel, Rückstellung
	1		Bedienpanel 2 Tasten mit Bluetooth (593841101) mittel, 2 Tasten, Bluetooth
	1		Bedienpanel 2 Tasten ohne Bluetooth (593841201) 2 Tasten, ohne Bluetooth, Kombitrimmer
	1		Sechskantmutter M5 (503221012) M5, 6, verzinkt
	1		Griffbügel-Baugruppe (593624002) iFR-Ausführung
	1		Griff links Ø22mm (548643101) links, Ø22mm, mit Torxschraube
	1		Flanschschraube M5x45 (503200784) M5x45, 10.9, Zn/Fe, IHSCFM
	1		Sechskantmutter M5 (731231401) M5, ISO 4032, 8, verzinkt
	1		Halter Griff links (537172902) linker Griff, Griffbügel
	1		Griffbügel (593054301)
	1		Sechskantschraube Griffbügelklemme (725238481) EHHM
	1		Klemmknopf Griff und Schaftrohr (502203801) Griffform
	1		Scheibe Griffbügelklemme (502282101) Scheibe.
	1		Halter Griffbügel (596283303) Halter zur Befestigung des Griffbügels.

Nr.	Anzahl im Gerät		Artikel
	4		Schraube M5x25 T27 (525755104) M5x25, T27, 10.9, Zn/Fe
	1		Verschleißschutz Schaftrohr links (591428101) links, Schaftrohr
	1		Verschleißschutz Schaftrohr rechts (591397701) rechts, Griffbügel
	1		Halter Griffbügel (591471502) Halter zur Befestigung des Griffbügels.
	1		Vierkantmutter M6 (502197101) M6, 8, MnPP/ZnPP
	4		Schraube PW4.2x18 (580292901) PW4.2x18, 10.9, Zn/Fe, ITXSCT
	4		Sechskantmutter M5 (731231401) M5, ISO 4032, 8, verzinkt
	1		Knopf M5 Flügelgriff Tragegurtöse (537130402) M5, Flügelgriff, Tragegurtöse
	1		Sechskantschraube M5x45 (725234051) M5x45, ISO 4014, 8.8, verzinkt, EHHM
	1		Öse Tragegurt (537350101)
	1		Halterung Tragegurtöse (591457801) Aufhängungsöse für das Tragesystem.

Nr.	Anzahl im Gerät		Artikel
	1		Tragegurt Balance 55 (537275701) Balance 55
	1		Tragegurt Balance 35 (US-Ausführung) (537275704) Balance 35, doppelt
	1		Schnallenteil Tragegurt vorne links (537288301) links, vorne, Tragegurt
	1		Schnallenteil Tragegurt vorne (537288401) vorne, Tragegurt
	1		Hüftstütze Tragegurt Balance 35 und 55 (537275901) gepolstert
	1		Tragegurthaken komplett (502022801) Baugruppe, Tragegurt
	1		Haken Tragegurt (502022902) Haken.
	1		Verriegelung Tragegurthaken (502023002) Verriegelungsmechanismus
	1		Feder Hakenverriegelung (586341001) Verriegelung
	1		Sicherungsring 5x0.7 (735310920) 5x0.7, E-Clip, Stahl, PP
	1		Verstellband Tragegurt schwarz (503996101) schwarz, Tragegurt
	1		Halter Gurtband (537287001) Gurtbandhalter
	1		Gurtband Tragegurt 1290x25mm (503996103) 1290x25mm, schwarz, Zugband

Nr.	Anzahl im Gerät		Artikel
	1		Schaftrohr (501919703)
	1		Abstandsscheibe Schaftrohr Ø28mm (537360201)
	1		Abstandsscheibe Schaftrohr Ø28mm (537360201)
	1		Antriebswelle Schaftrohr (537355203) Fahrantrieb
	1		Warnaufkleber Sicherheitsabstand 15m (587889218) Ersatzteil

Nr.	Anzahl im Gerät		Artikel
	1		Schraube M6x22 Innen-Torx (544218422) M6x22, Innen-Torx, Zylinderkopf, 10.9
	1		Schraube M5x8 Innen-Torx (525755111) M5x8, Innen-Torx, Flansch, 10.9, Zn/Fe
	1		Klemmen-Baugruppe Schutzhaube (574306803)
	1		Magnet Winkelgetriebe (537147401) Halter am Getriebe
	1		Schmierstopfen M10x9 (503201501) M10x9, Winkelgetriebe
	1		Getriebegehäuse Winkelgetriebe verstärkt (537295902) verstärkt, Winkelgetriebe
	1		Kugellager Winkelgetriebe 24x9x7mm (738219900) 24x9x7mm, Winkelgetriebe
	2		Schraube M5x25 (503200325) M5x25, 12.9, TBO, Schraubensicherung
	1		Kugellager (738210110)
	1		Kugellager Winkelgetriebe 6001-2Z-C3 (738210112) 6001-2Z-C3, einreihig
	1		Sicherungsring SGH 28x1.2 (735312810) SGH 28x1.2, Stahl, PP
	1		Sicherungsring SGA 12x1 (735311400) SGA 12x1, Stahl, PP
	1		Kegelradsatz Winkelgetriebe 1:1.4 (505133301) 2 Kegelräder, 1:1.4
	1		Kugellager Winkelgetriebe 6002DDUC3 (503252801) 6002DDUC3, Winkelgetriebe
	1		Sicherungsring SGH 32x1.5 (735313110) SGH 32x1.5, Stahl, PP
	1		Winkelgetriebe 1:1.4 (537295803) verstärkt, 1:1.4
	1		Mitnehmer Messeraufnahme 1 Zoll (537351402) Mitnehmer.
	1		Stützflansch Messer (537343502)
	1		Messermutter (502291101) Messerbefestigung
	1		Klemmsatz Schutzhaube (574306804)
	1		Warnaufkleber Heiße Oberfläche (544843301) Heiße Oberfläche, Winkelgetriebe
	1		Sicherungsmutter M5 Schutzhaube (574039501) M5
	1		Sicherungsmutter M6 (574404401) M6

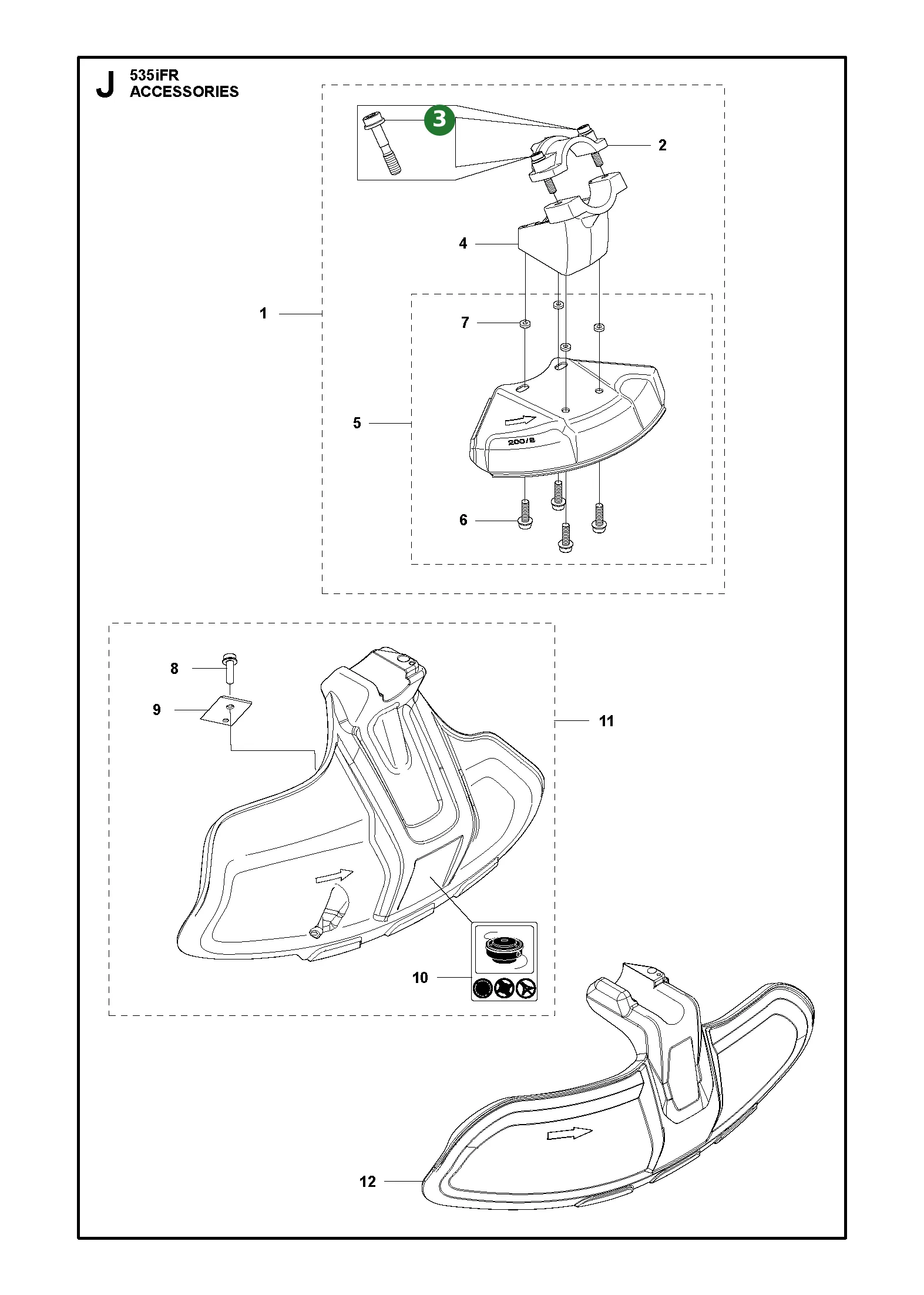

Nr.	Anzahl im Gerät		Artikel
	1		Kombischlüssel Torx (575738202) Torx
	1		Trimmerkopf E35B (594727001) E35B, M12
	1		Sägeblattschutz mit Klemme und Adapter (501320403) Torx-Befestigung
	1		Winkelgetriebefett ECO 35g (503976401) ECO, Winkelgetriebe
	1		Gehäuse Trimmerkopf E35B (592758801) E35B, M12, oben
	1		Klemme Sägeblattschutz (574530602) Torx-Befestigung
	1		Fett (535560001) Getriebe, 100g
	1		Fadenspule Trimmerkopf E35B (592759601)
	1		Schraube M5x25 Torx T27 (577218704) M5x25, T27, 10.9, verzinkt, ITXSCFMO
	1		Anschlag Winkelgetriebe (502285901)
	1		Fadenöse Trimmerkopf E35B (595015101) E35B, 2-fach verbaut
	1		Adapter Sägeblattschutz (501320802) Messerschutz
	1		Stützteller M15 PVC blau 15mm Lochdurchmesser (503890102) M12, PVC, schwarz, Loch Ø12mm
	1		Abdeckung Trimmerkopf E35B unten (592759701) E35B, unten
	1		Sägeblattschutz 200mm (574532602) Torx-Befestigung
	1		Transportschutz Dickichtmesser 300–350mm (544359101) Transportschutz für die Schneidgarnitur.
	1		Schraube PW4.2x18 (580292901) PW4.2x18, 10.9, Zn/Fe, ITXSCT
	4		Schraube M5x16 Torx T27 (525755202) M5x16, T27, 12.9, TBO, ITXSCFM
	1		Dickichtmesser 3-flügelig 300mm (546380601) 300mm, 3-flügelig, Aufnahme 1 Zoll
	1		Knopf Fadennachführung (593841302) seitliche Fadennachführung
	4		Sicherungsmutter M5 Schutzhaube (574039501) M5
	1		Kreissägeblatt Scarlett 22 Zähne 200mm (597468201) Scarlett, 200mm, 22 Zähne, Aufnahme 1 Zoll
	1		Schraube PW4.8x16 Torx T27 Kombinationsschutz (576275601) PW4.8x16, T27, Kombinationsschutz
	1		Trimmerkopf T35 M12 (578446401) T35, M10
	1		Messer Fadenabschneider Kombinationsschutz (503798802) Messer für den Rasenmäher.
	1		Gehäuse Trimmerkopf T35 (537185501) T35, oben
	1		Aufkleber Trimmerschutz (503742901)
	1		Adapter Trimmerkopf T35 S35 (537186102) T35, S35
	1		Schutz Trimmerfaden (590880101) Schutz für den Schneidbereich des Trimmers.
	1		Druckfeder Trimmerkopf T35 (537186001)
	1		Griffhälfte links (iRXT) (593165402) links
	1		Sägeblattschutz (590880001)
	1		Fadenspule Trimmerkopf T35 (537185701) T35
	1		Knopf Trimmerkopf T35 (537185801) T35
	1		Trimmerkopf T35 T35X S35 Deckel (544044402) T35, T35X, S35
	1		Trimmerkopf Dichtscheibe T25 T35 T35X T45X (501330401) T25, T35, T35X, T45X
	1		Dichtscheibe Trimmerkopf 50 Stk. (501330403) #501330401
	1		Diagnosegerät-Kit (583897101) Fehlersuche, mit Anschlusskabeln
	1		Kabelsatz Akkugeräte-Service (579621301) Akkugeräte-Service
