| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|

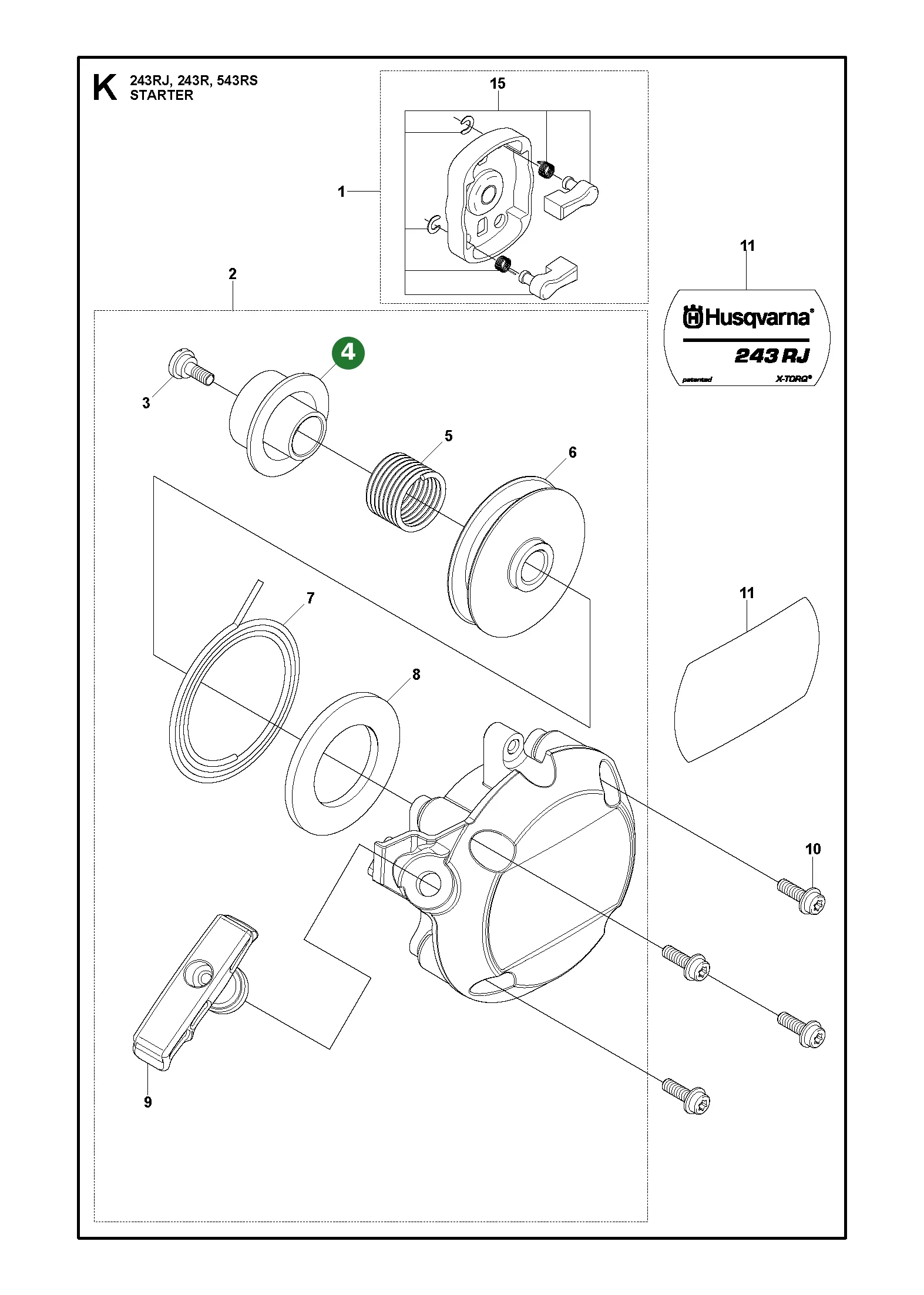

| 1 |  | Riemenscheibe Seilzugstarter (579111101) | ||
| 1 |  |

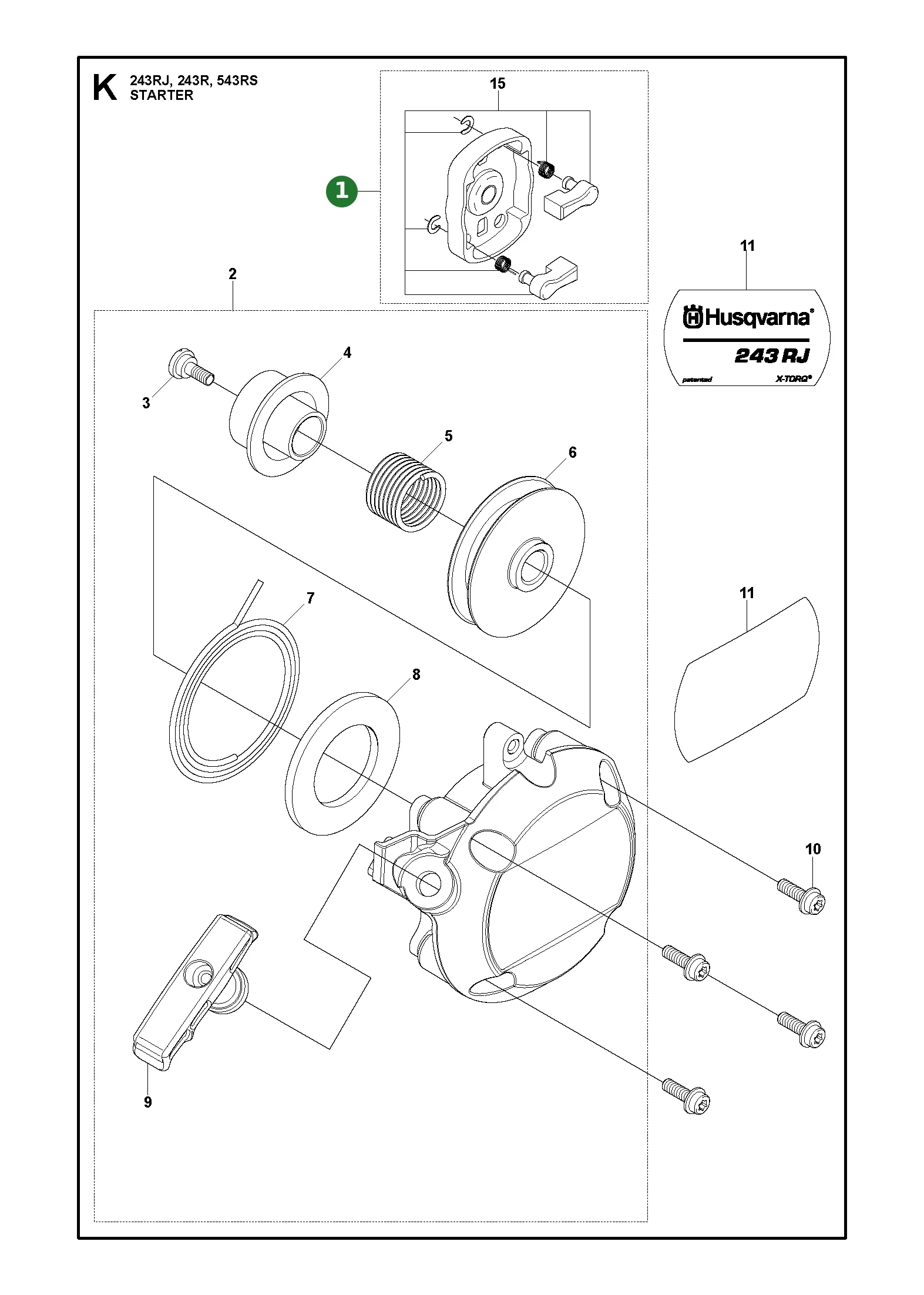

Seilzugstarter (528706201) Seilzugstarter als vollständige Startereinheit. | ||
| 1 |  |
Schraube Starter-Seilrolle (515367101) Starter-Seilrolle, #Z450075150 | ||
| 1 |  |
Platte Seilzugstarter (521618501) Seilzugstarter, #848F6875L0 | ||
| 1 |
Feder Starter-Seilrolle (521618401) Starter-Seilrolle, 848F6875K0 | |||
| 1 |  |
Seilrolle Seilzugstarter (521618301) Seilzugstarter, 848F6875C0 | ||
| 1 |
Starterseil (521531701) 8488S80010 | |||
| 1 |
Rückholfeder Seilzugstarter (584859701) Rückholung des Starterseils | |||
| 1 |  |
Startergriff (521617901) 848F6775J0 | ||
| 4 |  |
Bolzen (506745601) #Z482032120 | ||
| 1 | Aufkleber Seilzugstarter (579637001) Seilzugstarter | |||
| 1 |
Starterklinken-Kit Seilzugstarter (599627401) Startermechanismus |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 | Griff (511639701) 848KD432H1 | |||
| 1 | Hebel (588232901) | |||
| 1 |
Schraube Gashebelgehäuse (510480801) Gashebelgehäuse, #0026360520 | |||
| 1 |  |
Stoppschalter (586246801) NM_09091801 | ||
| 3 |
Klemme Gashebel-Leitungen (521539301) Gashebel-Leitungen, 848BC059M0 | |||
| 2 |
Kabelsatz elektrische Verbindung (588234601) Kabelsatz für die elektrische Verbindung. | |||
| 1 | Kabel (588233101) | |||
| 1 |
Rohr (588233301) Rohr. | |||
| 1 |
Verbindungselement Gaszug (521528601) Gaszug, 8488P40470 | |||
| 1 |
Klemme (515536701) Z612912230 | |||
| 1 |
Schraube (510475701) #0026310510 | |||
| 1 |
Bolzen Messer- und Platteneinheit (506609301) #0125230520 |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Griff (512540901) T314414300 | |||
| 3 |
Schraube (510462101) #0026000530 | |||
| 3 |
Scheibe (510488901) #0029220510 | |||
| 3 |
Mutter Griffhalter oben (505172301) oberer Griffhalter, 326ES, #0028010504 |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Kraftstofftank (597853801) für 593170301 | |||
| 1 |  |
Tankdeckel mit Filter und Sicherungsband (504117701) inkl. Filter, Halter, Dichtung, Band, #848L238510 | ||
| 1 | Filter Tankdeckel (506746801) Tankdeckel, #Z560185260 | |||
| 1 |  |
Halter Tankdeckel (515369401) Tankdeckel, #Z450085300 | ||
| 1 |  |
Dichtung Tankdeckel (506744301) Tankdeckel, ringförmig, #Z450085220 | ||
| 1 |
Sicherungsband Tankdeckel (504117901) Anschlag | |||
| 1 |  |
Kraftstofffilter (503443201) Blasgerät | ||
| 1 |  |
Clip Kraftstoffschlauch (506707001) Kraftstoffschlauch, #Z126085460 | ||
| 1 |  | Kraftstoffschlauch mit Tankdurchführung (596630409) | ||
| 1 |
Schutzplatte Kraftstofftank unten (578428701) Halter. | |||
| 4 |
Bolzen Schutzplatte Kraftstofftank (521516901) Tankschutz, #8488152500 |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 | Getriebegehäuse oben (576203601) | |||
| 1 | Kugellager Getriebegehäuse (529269801) | |||
| 1 |  |
Sicherungsring Lager (506609901) #0406502812 | ||
| 1 |
Stopper Getriebegehäuse (521602301) Getriebegehäuse, 848EEN5321 | |||
| 1 |  |
Kupplungstrommel (591443601) Fliehkraftkupplung | ||
| 1 |  |
Sicherungsring Ritzel (516124101) Antriebsritzel, #0406401210 | ||
| 4 |
Bolzen (523019001) T495062040 | |||
| 4 |
Bolzen (515391301) Lüftergehäuse, #Z482085510 | |||
| 1 | Lüftergehäuse (578854203) Lüftergehäuse für den Lüfter. | |||
| 2 |  |
Schraube Kupplungsbacke (505297801) Kupplungsbacke, 2 Stk., Z120051211 | ||
| 2 |
Scheibe Kupplungsbackenschraube (505298101) Kupplungsbackenschraube, 2 Stk., Z120051241 | |||
| 1 |  | Fliehkraftkupplung (597557301) | ||
| 2 |
Scheibe Kupplungsbacke außen (505298001) außen, Kupplungsbacke, 2 Stk., Z120051230 | |||
| 1 |  |
Zugfeder Kupplungsbacken (597578201) Kupplung |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 | Gehäuse (521623503) | |||
| 1 |  | Wellendichtring Kurbelwelle (504121501) | ||
| 1 |  |
Wellendichtring Kurbelwelle (505296701) #Z165021220 | ||
| 1 |
Sicherungsring Kurbelwelle (504121001) Kurbelwelle, #0406503212 | |||
| 1 |
Dichtung Kurbelgehäuse (521623601) Kurbelgehäuse, 848GG021D1 | |||
| 3 |
Passstift Kurbelgehäuse (505296101) Stift | |||
| 4 |
Schraube (504114301) #Z482013180 | |||
| 1 |
Schutzplatte Kurbelgehäuse (515412601) Kurbelgehäuse, unten, gerippt, Z550022110 | |||
| 1 |  |
Torxschraube (521515901) #8488151002 |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Kurbelwelle mit Pleuelstange (521623901) mit Pleuelstange, 848GG04200 | |||
| 2 |  | Kugellager Kurbelwelle (597610801) | ||
| 1 |  |
Scheibenfeder Kurbelwelle (506689401) Kurbelwelle, #Z100043240 |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Antriebswelle flexibel (515538201) flexibel, Z612921000 | |||
| 1 |

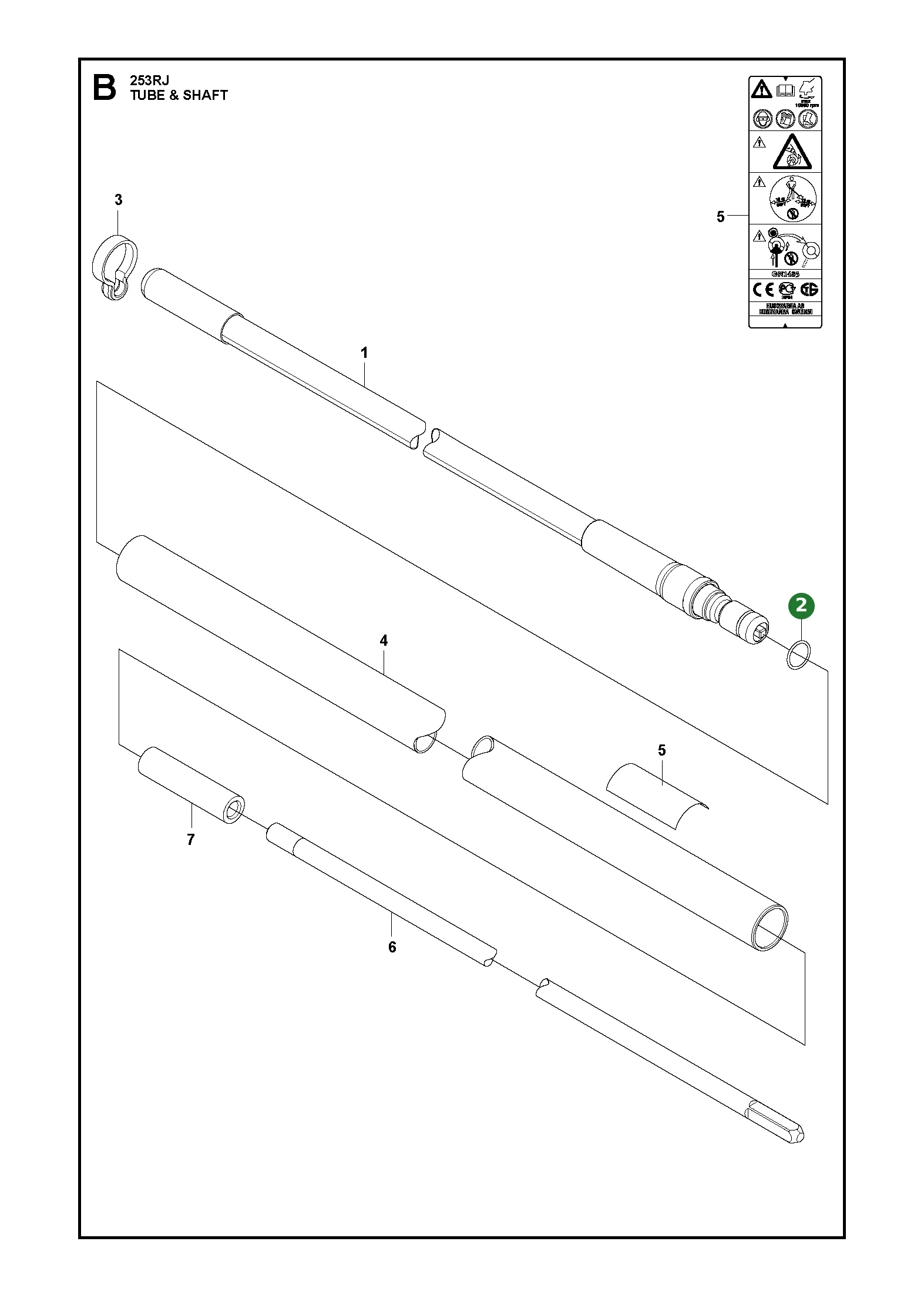

O-Ring Anschlusskupplung (516136501) Anschlusskupplung, #0700012018 | |||
| 1 |
Schaftrohr (521669601) #848KD35820 | |||
| 1 |
Warnaufkleber Schaftrohr (587362601) Warnhinweis | |||
| 1 |
Welle (515536501) Z612912210 | |||
| 1 |
Gelenkwelle (515536601) Z612912220 | |||
| 2 |

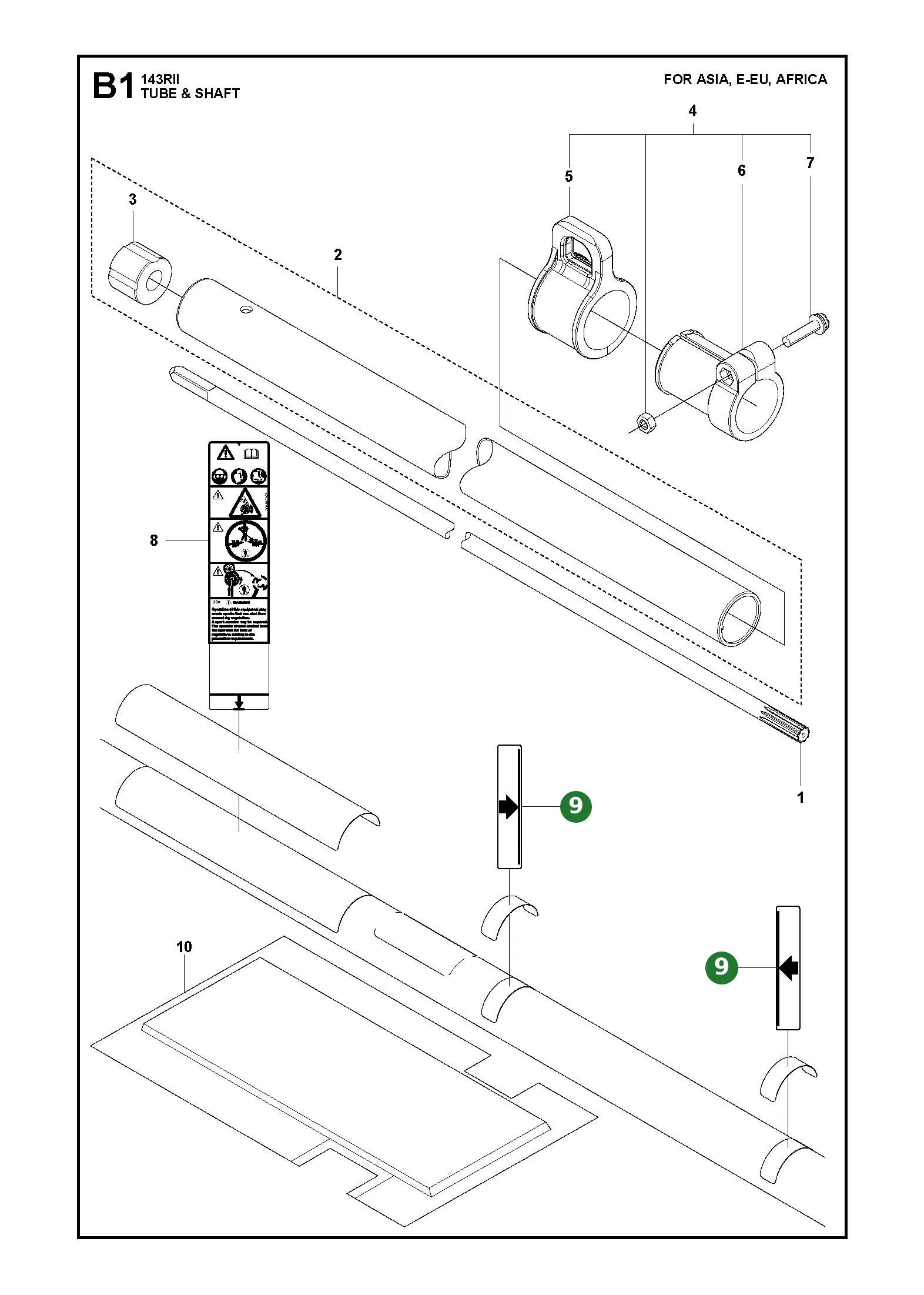

Pfeilaufkleber Schaftrohr (505295801) Pfeilmarkierung, Schaftrohr, Z355311550 | |||
| 1 |
Aufkleber Logo Schaftrohr (584636901) Name |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 | Schalldämpfer (chinesische Ausführung) (581920702) chinesische Ausführung, PTO | |||
| 1 | |
Torxschraube (521515901) #8488151002 | ||
| 2 |
Schraube (504114301) #Z482013180 | |||
| 1 |
Flachdichtung Schalldämpfer (577804101) Dichtung. | |||
| 1 | |
Torxschraube (521515901) #8488151002 | ||
| 1 |
Hitzeschutz Schalldämpfer (586348401) Schalldämpfer |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Band (512275001) T115437100 | |||
| 1 |
Rahmen (588230301) Rahmen. | |||
| 1 |
Druckstück Ausführung A (525918101) Ausführung A | |||
| 1 | Klammer (515502601) Z594014350 | |||
| 1 | Ring (512268801) #T114435310 | |||
| 1 | Schraube (510478401) #0026330514 | |||
| 1 | Platte (511261001) #848E3A35K0 | |||
| 1 | Schraube (510478601) #0026330520 | |||
| 1 |
Motorhalter (522483902) für 5229535-02 | |||
| 1 |  |
Schraube PW5.5x19 (503214974) PW5.5x19, 8.8, Zn/Fe, TBO | ||
| 1 |
Bolzen Kabelbefestigung (516067201) Motorhalterung, #0101081025 | |||
| 1 |
Unterlegscheibe M10x1.6 (516078901) M10x1.6, Motorhalterung |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 | Getriebegehäuse (521539801) #848BD16101 | |||
| 1 |
Schraube (510464701) #0026010512 | |||
| 1 |
Bolzen (512568501) T330013410 | |||
| 1 |
Bolzen (510449901) #0022410625 | |||
| 1 | Antriebsritzel Winkelgetriebe (512540601) Winkelgetriebe, T314413310 | |||
| 1 |
Sicherungsring (516125501) #0406502612 | |||
| 1 |  |
Lager Zahnradwelle 326ES (505170201) 326ES, Zahnradwelle, #0600006000 | ||
| 1 |
Kugellager (516129901) #0600106000 | |||
| 1 |
Sicherungsring (516125501) #0406502612 | |||
| 1 | Lager (579064101) | |||
| 1 | Welle (527305701) | |||
| 1 |
Lager (510569701) #0600406201 | |||
| 1 |
Sicherungsring Kurbelwelle (504121001) Kurbelwelle, #0406503212 | |||
| 1 |
Werkzeughalter Ausführung A (515537401) A, Z612913240 | |||
| 1 |  |
Werkzeughalter Ausführung B (515537501) B, Z612913250 | ||
| 1 |
Mutter (521804001) Mutter. | |||
| 1 |
Abdeckung (515538001) #Z612913910 | |||
| 3 |  |
Bolzen M5x10 Innensechskant Abgasrohr (505169901) M5x10, Innensechskant, 326ES, #0125230510 |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 | Kombispritzschutz (588550301) | |||
| 1 | Aufnahme (521533101) | |||
| 1 | Fadenabschneidemesser (515586201) #Z635724150 | |||
| 1 |
L-Schlüssel (505311901) #0900700425 | |||
| 2 | Schraube Fadenabschneidemesser (510478301) Fadenabschneidemesser, 2 Stk., #0026330512 | |||
| 1 |
Schraubendreher Schlitz (506689501) Schraubendreher als Zubehör. | |||
| 2 | Mutter langer Trimmerschutz (521000601) langer Trimmerschutz, #Z332015310 | |||
| 1 | Abdeckung (521655901) 848JG061J1 | |||
| 1 | Klemme (514368601) Z354124121 | |||
| 1 |
Doppel-Maulschlüssel (506615001) Z354091120 | |||
| 2 | Bolzen (514363501) Z354024130 | |||
| 1 |
Werkzeug Messerarretierung (505312001) Messerarretierung, Z354091110 | |||
| 2 | Scheibe Motorhalter (510488001) Scheibe. | |||
| 1 | Schutzbrille (512609701) #512609701 | |||
| 1 |
Kraftstoffkanister (511416801) 848G7N92E0 |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Zündmodul (577133903) Zündmodul der Zündanlage. | |||
| 1 |
Zündkerzenstecker (521610001) 848F3071C2 | |||
| 1 |  |
Kontaktfeder Zündkerzenstecker (506655201) Zündkerzenstecker, 848F0871G0 | ||
| 1 | Zündkabel (585094701) | |||
| 1 | Rohr gebogen (579453601) Rohr. | |||
| 1 |
Kappe Zündmodul (505042801) Zündmodul, #Z261671320 | |||
| 2 |
Bolzen Zündspule (521515801) Zündspule, #8488142500 | |||
| 2 |  | Abstandsscheibe Zündspule (588171401) | ||
| 1 |
Kabelsatz Zündanlage (577574901) Kabelsatz für die elektrische Verbindung. | |||
| 1 |
Gummitülle Zylinderabdeckung (506615901) Zylinderabdeckung, Z481072120 | |||
| 1 |
Mutter Schwungrad (504118001) Schwungrad, #Z165043230 | |||
| 1 | Schwungrad (583918901) |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Zylinderabdeckung (579349501) Motorbereich | |||
| 1 | Aufkleber Namenskennzeichnung (588234501) Name | |||
| 2 | |
Torxschraube (521515901) #8488151002 | ||
| 2 |
Schraube (521863601) #T497052000 |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Zylinder-Baugruppe (577409502) Zylinder-Baugruppe für den Motor. | |||
| 4 |  |
Bolzen Zylinderbefestigung (506745201) Zylinderbefestigung, #Z482012130 | ||
| 1 |  |
Zündkerze NGK CMR 7H-10 (578059501) NGK CMR 7H-10, 848F7071T0 | ||
| 2 |
Kolbenring (510918001) Kolbenring. | |||
| 1 | Kolben (577639801) | |||
| 2 |  |
Sicherungsring Kolbenbolzen (516283001) Kolbenbolzen, #Z130041320 | ||
| 1 |
Kolbenbolzen (521522701) 8488BA3500 | |||
| 2 |
Anlaufscheibe Pleuel (513752401) Pleuelauge, beidseitig, Z285041510 | |||
| 1 |  |
Nadellager Pleuel (505297301) Pleuelauge, T210041410 | ||
| 1 |
Dichtung Zylinderfuß (521622001) Zylinderfuß, 848GG012B1 |
