Husqvarna 545FX | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell 545FX von Husqvarna. Weitere Informationen findest Du in den zugehörigen Dokumenten und Anleitungen.

Ersatzteilkatalog für 545FX

Nr.	Anzahl im Gerät		Artikel
	1		Motor-Kurzblock (585451501)

Nr.	Anzahl im Gerät		Artikel
	1		Kupplungsdeckel (503954105) ab Seriennummer 20194300361
	1		Kugellager (738220219)
	1		Sicherungsring SGH 35x1.5 (735313310)
	2		Schraube (503200230)
	4		Schraube M5x20 (503200220)
	1		Schraube M5x10 (503200770) M5x10, 10.9, Zn/Fe, ab Seriennummer 20194300361
	1		Schraube M5x12 10 Stk. (503202001) M5x12, 10.9, TBO, bis Seriennummer 20194300360
	1		Kupplungstrommel (544900701)
	1		Fliehkraftkupplung (594512301)
	3		Sechskantschraube M6x19/10 (503201802)
	3		Kupplungsfeder Ø1.7mm (505435302)

Nr.	Anzahl im Gerät		Artikel

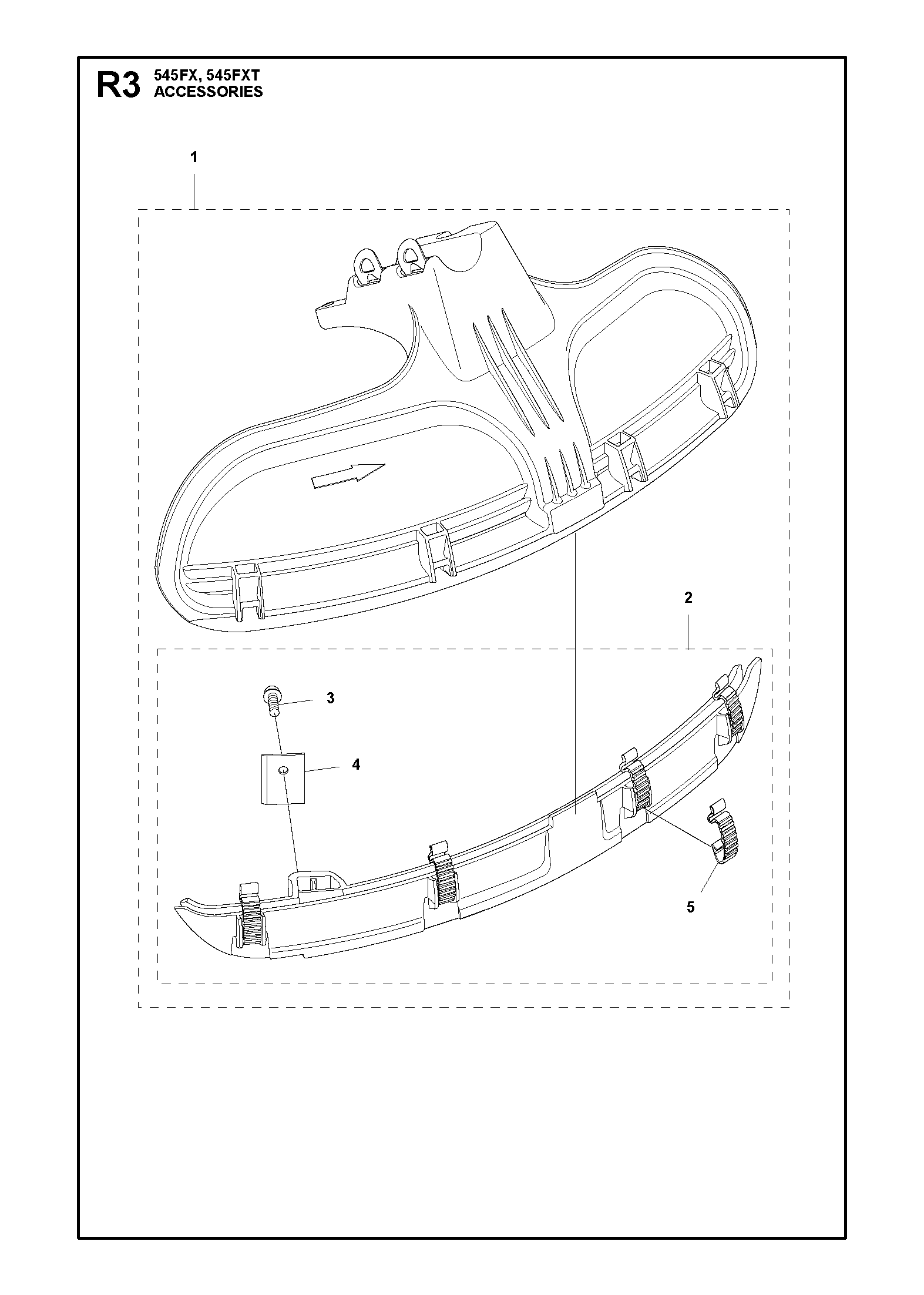

	1		Kombispritzschutz (544464305)
	1		Schmutzblech Kombispritzschutz (537396305)
	1		Schraube MT5x16 (503217572)
	1		Messer Fadenabschneider Kombinationsschutz (503798802)
	1		Schnappverschluss schwarz (537387201)

Nr.	Anzahl im Gerät		Artikel
	1		Getriebegehäuse-Kit Winkelgetriebe (588163301)
	1		Kugellager (738210110)
	1		Kugellager (503250801)
	1		Dichtung Abtriebswelle (503261701)
	1		Deckscheibe Winkelgetriebe (503758901)
	1		Sicherungsring SGH 35x1.5 (735313310)
	2		Kugellager Antriebswelle (738218712)
	1		Sicherungsring SGA 15x1 (735311700)
	1		Sicherungsring SGH 32x1.5 (735313110)
	1		Schmierstopfen M10x9 (503201501)
	2		Schraube M5x25 (503200225)
	1		Kegelradsatz Winkelgetriebe (587977601)
	1		Getriebegehäuse Winkelgetriebe (502297901)
	4		Schraube M5x16 sichernd (503200316)
	1		Mitnehmer Messer 1 Zoll (544197801)
	1		Stützflansch Messer (537343502)
	1		Messermutter (502291101)

Nr.	Anzahl im Gerät		Artikel
	1		Schaftrohr L=1354mm (Fx, FxT) (586262614) ab Seriennr. 20194300361, #5978421-03
	1		Abstandsscheibe Schaftrohr (544029401) Schaftrohr, FR/Fx/FxT
	1		O-Ring 28x2mm Schaftrohr (506110301)
	1		Vibrationsdämpfer Schaftrohr (537309801)
	1		Klebeband Schaftrohr (537309702)
	1		Abstandsscheibe Schaftrohr (544029401) Schaftrohr, FR/Fx/FxT
	1		Lagerwelle Schaftrohr (Fx, FxT, Rx) (523018801) Fx/FxT/Rx
	1		Antriebswelle hohl L=1401mm (Fx, FxT) (503955401) FX/FXT
	1		Kupplungsdeckel mit Schaftrohr (597842103) inkl. Schaftrohr, bis Seriennummer 20194300360
	1		Warnaufkleber Motorsense (589295101)

Nr.	Anzahl im Gerät		Artikel
	2		Schraube M5x16 (503200216)
	1		Halter Vibrationsdämpfer (589015801) bis Seriennummer 174200146, #591186001
	2		Sechskantmutter M5 (503221012)
	2		Schraube M5x25 (503200225)
	2		Vibrationsdämpfer Aufhängung (537299701) federförmig, bis Seriennummer 174200146
	2		Vibrationsdämpfer vorne (588829901) vorne, ab Seriennummer 174200147
	1		Vierkantmutter M6 (502197101)
	1		Abdeckung Ausschlagbegrenzer (503857302)
	1		Aufhängung F/FR/Fx/FxT (581978901) F/FR/Fx/FxT, Magnesium
	1		Aufhängungsöse (577375701)
	1		Band Aufhängung (537197901)
	1		Öse Aufhängung (537201803)
	1		Führungsschiene Aufhängungsöse (577299301)
	1		Hebel Aufhängungsöse (577208301)
	1		Mutter Aufhängungsöse (537427301)
	1		Scheibe 5.3x12x1 10 Stk. (503230011)
	1		Verschleißschutz Aufhängungsöse (544250701)
	1		Verschleißschutz-Kit Aufhängung (586202701)
	1		Halter-Kit Vibrationsdämpfer (591186001)

Nr.	Anzahl im Gerät		Artikel

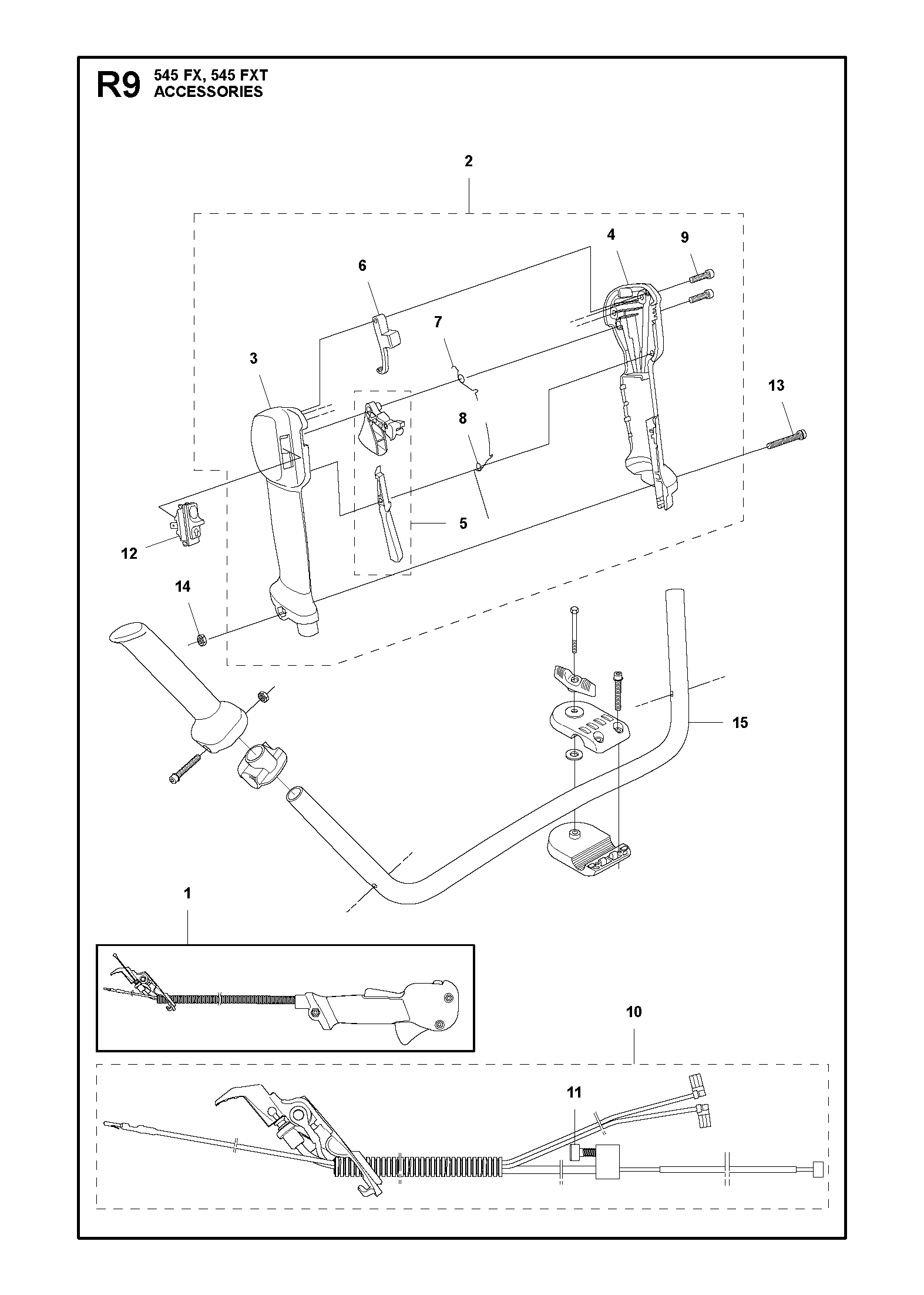

	1		Gasbedienung Daumenbetätigung (537197215) Thumb-operated throttle
	1		Gashebel Daumenbetätigung (537263401)
	1		Rückstellfeder Gashebel (537353201)
	2		Schraube MT5x20 (503217520)
	1		Gasbedienung Daumenbetätigung (537197215)
	1		Gashebelsperre (537155601)
	1		Feder Gasgriff (537199701)
	1		Abdeckung Schalter (537182401)
	1		Schalter Bediengriff (537419001)
	1		Gasbedienung Daumenbetätigung (537197215)
	1		Gashebel (537263501)
	1		Rückstellfeder Gashebel (537342701)
	1		Schraube PL4x10 (503217010)
	2		Schraube MT4x18 (503216674) FXT
	1		Halter Gasgriff rechts (537201601) FXT
	1		Sechskantmutter M5 (731231405)
	1		Halter Gasgriff links (537201501) FXT
	1		Innensechskantschraube M5x45 mit Flansch (503200245) FXT
	1		Schraube M5x35 (725533755)
	1		Schalter Griffheizung (503718202) FXT
	1		Griff links Ø22mm (548643101) FX
	1		Griff Griffbügel links (537172805) FXT
	1		Sechskantmutter M5 (731231405)
	1		Halter Griff links (537172902)
	1		Innensechskantschraube M5x45 mit Flansch (503200245) FXT
	1		Heizelement Griff links (537227201) FXT
	1		Griffbügel vorne (525882001) FX
	1		Halter Griffbügel (596283301) s/n from 20173300001 up to 20181100180
	1		Halter Griffbügel (596283301)
	1		Klemmknopf Griff und Schaftrohr (502203801)
	1		Sechskantschraube M6x65 (725238381)
	1		Heizelement Griff rechts (537227101) FXT
	2		Sicherungsblech Griffverkabelung (537265101) FXT
	1		Gasbedienung Daumenbetätigung (577000301) FX, Thumb-operated throttle
	1		Gasbedienung beheizt (577000305) FXT, Thumb-operated throttle
	1		Kabelsatz Gasbedienung (525437501) FX
	1		Kabelsatz Gasbedienung (581927902) FXT
	1		Scheibe Griffbügelklemme (502282101)

Nr.	Anzahl im Gerät		Artikel
	1		Schraube M5x16 (503200216)
	1		Kabelschutz Schaft (537172501) Schaft, RXT
	1		Kabelschutz Schaft (537172502) Schaft, FX
	1		Tankdeckel (590324601)
	1		O-Ring Kraftstoffanschluss (537184901)
	1		Kraftstoffschlauch (581756116)
	1		O-Ring Kraftstoffanschluss (537184901)
	1		Kraftstofffilter 18-40µm (503443203) 18-40µm, blau, koaxial
	1		Kraftstofffilter 18-40µm 100 Stk. (503443205) 18-40µm, blau, 100 Stk., #503443203
	2		Scheibe 5.3x12x1 10 Stk. (503230011)
	2		Schraube M5x16 sichernd (503200316)
	1		Kraftstofftank (503949303)
	2		Sechskantmutter M5 (503221012)
	1		Schlauchschutz Kraftstofftank (537219901)
	1		Schraube MT4x16 T27 (586444901)
	2		Vibrationsdämpfer Kraftstofftank (510208701)

Nr.	Anzahl im Gerät		Artikel
	1		Zylinderdeckel (510047501)
	3		Unverlierbare Schraube M5x25 (574477004) M5x25, 10.9, unverlierbar, Zn/Fe, IHSCFMO
	1		Hitzeschutz Zylinderdeckel (576920005)
	1		Schraube M5x16 (503200774)
	1		Schutzabdeckung Zylinderdeckel (579330001)
	2		Schraube M5x16 (503200774)
	1		Aufkleber Modellbezeichnung 545 FX (576998601) 545 FX
	1		Aufkleber Modellbezeichnung 545 FXT (576998602) 545 FXT
	1		Aufkleber Modellbezeichnung 545 RXT (576998603) 545 RXT
	1		Aufkleber Modellbezeichnung 545 RX (576998604) 545 RX
	1		Aufkleber Modellbezeichnung 345 FR (576998605) 345 FR

Nr.	Anzahl im Gerät		Artikel

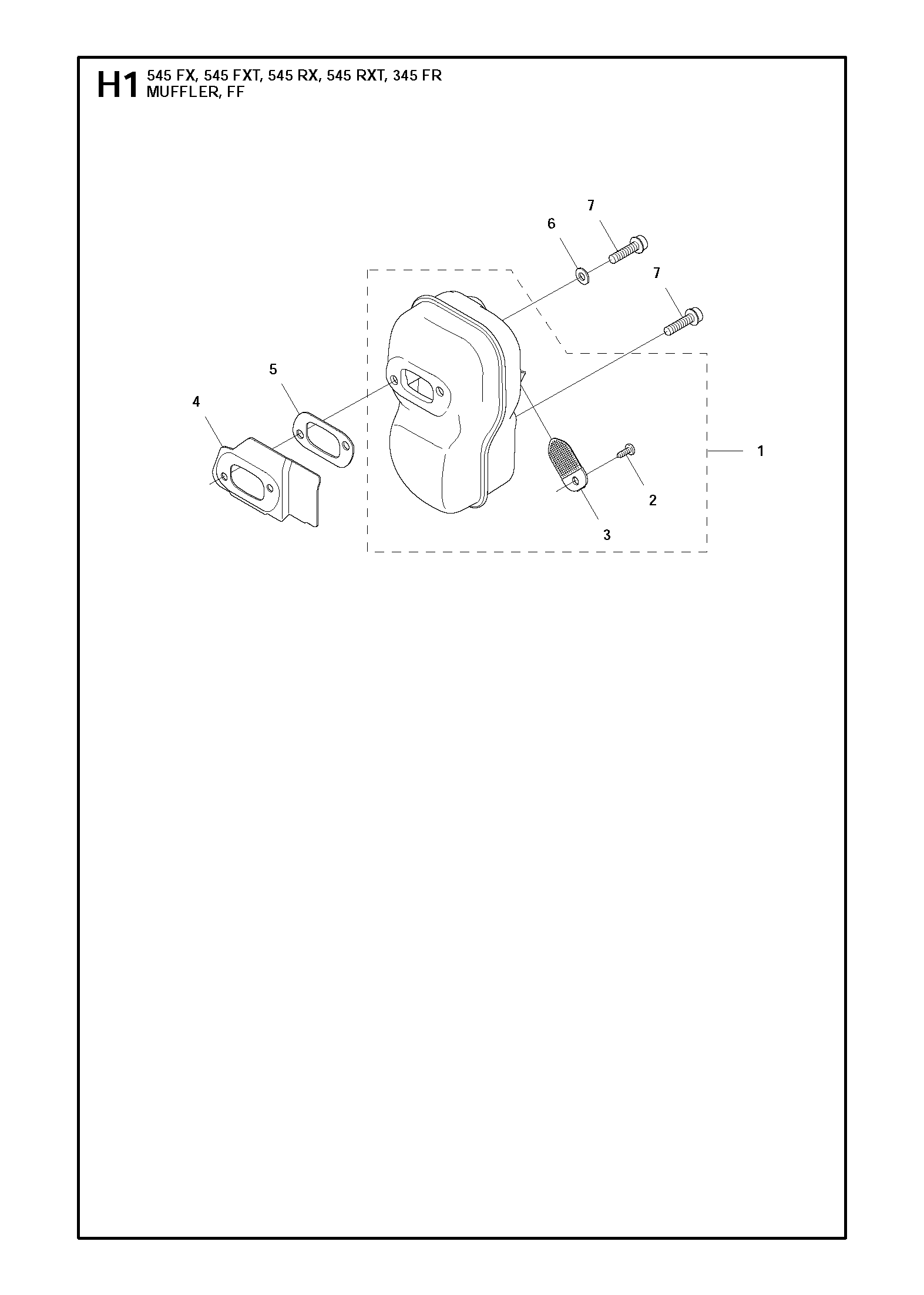

	1		Schalldämpfer mit Funkenfangsieb (574381106)
	1		Schraube M4x8 Funkenfänger (724128759)
	1		Funkenfangsieb Schalldämpfer (522609501)
	1		Wärmeableiter Schalldämpfer (522938701)
	1		Dichtung Schalldämpfer (522954401)
	1		Sicherungsscheibe 5.4x9x1.8mm (503230402)
	3		Schraube M5x20 (503200776)

Nr.	Anzahl im Gerät		Artikel
	1		Schalldämpfer mit Auspuffrohr (574381105)
	1		Wärmeableiter Schalldämpfer (522938701)
	1		Dichtung Schalldämpfer (522954401)
	1		Sicherungsscheibe 5.4x9x1.8mm (503230402)
	3		Schraube M5x20 (503200776)

Nr.	Anzahl im Gerät		Artikel
	1		Schraube M5x20 (503200776)
	1		Isolier-Zwischenwand (525289201)
	1		Gummitülle Schlauchdurchführung (575239501)
	1		Ansaugrohr Luftführung (574440301)
	4		Schraube M4x16 (503202516)
	1		Primerblase (503936601)
	1		Kraftstoffschlauch (537042407)
	1		Rahmen Luftführungsgehäuse rechts (576122701)
	1		Rahmen Luftführungsgehäuse links (576123701)
	1		Dichtungsring Luftführungsgehäuse (576223701)
	1		Gehäuse Luftführung (Airhead) (574297901)
	1		Gelenk Airhead-Gehäuse (522543301)
	1		Vergaser WTE-12B (531440501)
	1		Kraftstoffschlauch (581756143)
	1		Kraftstoffschlauch (523056801)
	1		Dichtung Vergaseranschluss (574851201)
	1		Filterhalter (523044801)
	1		Chokehebel (522449901)
	1		Feder Chokehebel (524853001)
	3		Schnappverschluss grau (503740102)
	1		Stütze Zylinderdeckel (537016501)
	1		Abdeckplatte Filterhalter (577479701)
	2		Schraube M5x16 (503200774)
	4		Schraube M5x45 mit Zapfen (537316001)
	1		O-Ring Filterhalter (503263204)
	1		Ansaugrohr Airhead-Luftführung (594028101)
	1		Ansaugrohr Vergaser mit Dichtungsring (594028001)
	1		Abdeckung Luftfilter innen (575268401)
	4		Schraube PW2.9x9.5 (503212910)
	1		Luftfilterdeckel (510189701)
	1		Papier-Luftfiltereinsatz (574668003) Papier, ab Modelljahr 2014
	1		Luftfilter Wintereinsatz (537410804) 25µm, blau, Winter-Forsteinsatz
	1		Klammer (580451701)

Nr.	Anzahl im Gerät		Artikel
	1		Seilzugstarter (573960801)
	1		Schraube MT5x16 mit Scheibe (503216916)
	1		Seilrolle Seilzugstarter (503957301)
	1		Federkassette Seilzugstarter (502200601)
	2		Schraube PW2.9x9.5 (503212910)
	1		Starterseil (505305125)
	1		Startergriff (537232501)
	1		Startergehäuse (502157701)
	4		Unverlierbare Schraube M5x25 (574477004) M5x25, 10.9, unverlierbar, Zn/Fe, IHSCFMO
	1		Luftleitblech Motorkühlung (510205001)
	1		Aufkleber Professional (576468102)

Nr.	Anzahl im Gerät		Artikel
	1		Zündanlage (585073904) SEM DM60CWS CO 13000, FX/FXT, bis S/N 20122300180
	1		Zündanlage (585073904) FX, FXT, s/n from 20122300181 – to 20143400090
	1		Zündanlage (585073904) FX, FXT, s/n from 20143400091
	1		Zündkerzenstecker (583953101)
	1		Kontaktfeder Zündkerzenstecker (537323801)
	2		Schraube M5x16 (503200774)
	1		Kurzschlusskabel Zündanlage (525858401)
	1		Zündkerze NGK CMR6H (574519601) NGK CMR6H
	1		Generatorstator (587059701) FxT
	2		Schraube Festigkeitsklasse 12.9 (503216618)
	1		Schwungrad (F, Fx, R, Rx, FR) (503953301)
	2		Starterklinke (503812401)
	2		Scheibe Starterklinke (503230042)
	2		Schraube M5x12.5 (501819903)
	2		Feder Starterklinke (503812902)
	1		Mutter M8x1 mit Scheibenauflage (503220401)

Nr.	Anzahl im Gerät		Artikel
	1		Zylindersatz (577274902) s/n from 20122300181 –
	1		Zylindersatz (577274901) s/n up to – 20122300180
	1		Kolben-Baugruppe (576282702) s/n up to – 20122300180
	1		Kolben-Baugruppe (576282702) s/n from 20163900236 -
	1		Kolben-Baugruppe D42 (576282704) s/n from 20122300181 up to - 20163900235
	2		Kolbenring D42 (522626501) s/n up to - 20122300180
	2		Kolbenring (576283001) s/n from 20122300181 -
	2		Sicherungsring Kolbenbolzen 10x0.8 (737441000)
	1		Nadellager Kolbenbolzen (503256301)
	1		Dekompressionsventil (544200001)
	4		Schraube Torx T27 M5x20 (525824902)
	1		Dichtung Zylinderfuß (546204701)

Nr.	Anzahl im Gerät		Artikel
	1		Kurbelwellensatz (577274801)
	1		Radialdichtung Kurbelwelle außen (577324901)
	1		Nadellager Kolbenbolzen (503256301)
	2		Kugellager (503250801)
	1		Dichtungsring Kurbelgehäuse (505275719)
	2		Schale Kurbelwelle (537158501)

Nr.	Anzahl im Gerät		Artikel

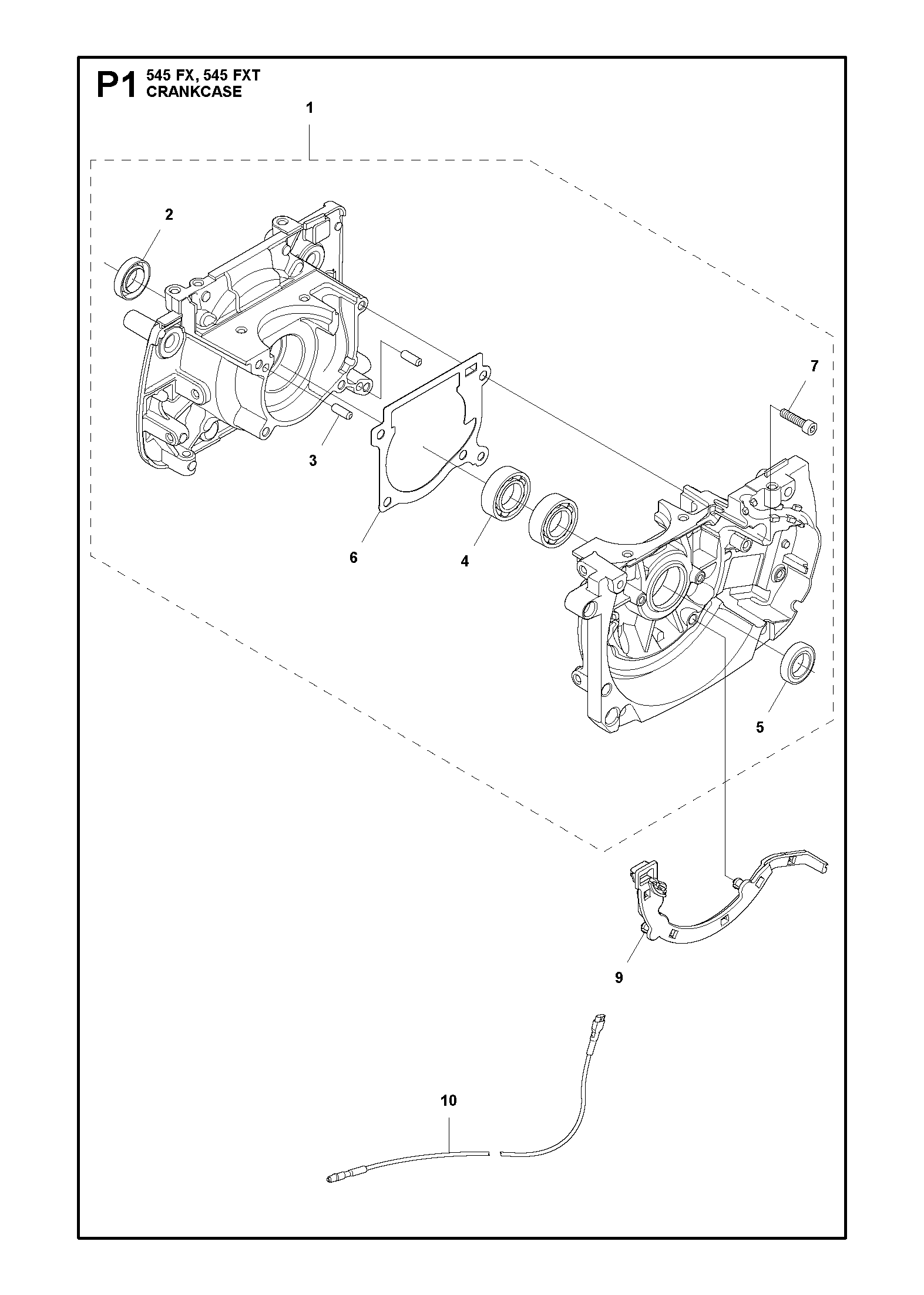

	1		Kurbelgehäuse (588676301)
	1		Radialdichtung Kurbelwelle außen (577324901)
	2		Zylinderstift CP5h6x14 (720130752) CP5h6x14, 2 Stk., bis Seriennummer 20132699999
	2		Führungshülse (593806001) Kurbelgehäuse, ab Seriennummer 20132700001
	2		Kugellager (503250801)
	1		Dichtungsring Kurbelgehäuse (505275719)
	1		Dichtung Kurbelgehäuse (510241101) Kurbelgehäuse, bis Seriennummer 20132699999
	1		Dichtung Kurbelgehäuse (584469601) Kurbelgehäuse, Seriennummer 20132700001–20151601100
	1		Dichtung Kurbelgehäuse (593777501) Kurbelgehäuse, ab Seriennummer 20151601101
	5		Schraube (503200230)
	1		Kabelhalter Kurbelgehäuse (510179901)
	1		Kurzschlusskabel Zündanlage (525858401)

Nr.	Anzahl im Gerät		Artikel
	1		Vergaser WTE-12B (531440501)
	1		Federhaltering (503799501)
	1		Leerlaufhebel (575463701)
	1		Schnellleerlaufhebel (544177701)
	1		Deckel Regelkammer (574358101)
	1		Pumpendeckel (503584301)
	1		Drosselklappenwelle (577016701)
	1		Chokewelle (544044001)
	2		Begrenzungskappe Einstellnadel (544970801)
	1		Drosselklappe (503935101)
	1		Chokeklappe (537109601)
	1		Einlass-Nadelventil (503563401)
	1		Düseneinheit (502846801)
	1		Welch-Stopfen (502846901)
	1		Reibkugel Choke (501468501)
	1		Dichtung Regelmembran (504350906)
	1		Pumpendichtung Vergaser (504130906)
	1		Pumpenmembran (577016601)
	1		Regelmembran (502847001)
	1		Schraube Choke-/Drosselhebel (501468701)
	1		Schraube Regelhebel (502847101)
	1		Sicherungsschraube Pumpendeckel (501466901)
	1		Schraube Choke-/Drosselklappe (537003401)
	4		Schraube 4-40x9 Regelkammerdeckel (537003101)
	1		Leerlauf-Einstellschraube (537408201)
	1		Feder Chokereibung (501468401)
	1		Feder Regelhebel (501795901)
	1		Feder Leerlauf-Einstellschraube (501667801)
	2		Feder Begrenzungskappe (525755401)
	1		Feder Drosselklappenwelle (544177601)
	1		Rückstellfeder Choke (544971101)
	1		Einstellnadel High Speed (502847201)
	1		Einstellnadel Low Speed (502847301)
	1		Anschlussnippel Kraftstoffleitung gebogen (577016801)
	1		Anschlussnippel Kraftstoffleitung gerade (544971601)
	1		Einlasssieb (501666101)
	1		Stift Regelhebel (505520125)
	1		Regelhebel (502847401)
	1		Schraube Choke-/Drosselklappe (544111501)
	1		Leerlaufdüse (505426901)
	1		Welch-Stopfen (503574301)
	1		Dichtungs- und Membransatz A (515999601)
	1		Gehäuse Luftführung (Airhead) (574297901)
	1		Gelenk Airhead-Gehäuse (522543301)
	1		Welle Airhead-Gehäuse (574323901)
	1		Rückstellfeder Airhead-Welle (544971801)
	1		Buchse Airhead-Welle oben (501021901)
	1		Buchse Airhead-Welle unten (501022001)
	1		Schraube Airhead-Gehäuse (503625201)
	1		Luftklappe Airhead-Gehäuse (522543501)
	1		Schraube Choke-/Drosselklappe (537003401)

Nr.	Anzahl im Gerät		Artikel
	1		Zubehörbeutel Messer-Mitnehmer 1 Zoll (502216024) Mitnehmer 1 Zoll, Flansch, Mutter, Werkzeug, Fett
	1		Stützflansch Messer (537343502)
	1		Messermutter (502291101)
	1		Mitnehmer Messer 1 Zoll (544197801)
	1		Anschlag Winkelgetriebe (502285901)
	1		Kombischlüssel (537362102)
	1		Zubehörbeutel Messer-Mitnehmer (502216027) Mitnehmer, Flansch, Mutter, Werkzeug, Fett
	1		Mitnehmer Messeraufnahme 1 Zoll (537351402)
	1		Gepolsterter Tragegurt (501192201)
	1		Luftfilteröl 1 Liter (531009248)
	1		Kombischlüssel mit Schlitzschraubendreher (501691702)
	1		Winkelgetriebefett ECO 35g (503976401)
	1		Fett (535560001)

Nr.	Anzahl im Gerät		Artikel
	1		Messermutter (502291101)
	1		Transportschutz Dickichtmesser 300–350mm (544359101) Dickichtmesser, 300–350mm
	1		Transportschutz Kreissägeblätter Ø200/225mm (537312901) Kreissägeblatt, Ø200/225mm, 200–275mm
	1		Stützteller Metall 20mm Lochdurchmesser (544380201)
	1		Wintersatz (577043901)
	1		Winterschutz seitlich (522550901)
	3		Schraube PL4x10 (503217010)
	1		Luftfilter Wintereinsatz (537410804) 25µm, blau, Winter-Forsteinsatz
	1		Stützteller-Satz mit Messermutter (535334401)

Nr.	Anzahl im Gerät		Artikel
	1		Trimmerschutz mit Adapter (537297301)
	1		Schraube M6x22 (537189501)
	1		Befestigungsblech Schutzhaube (537230301)
	1		Sicherungsmutter M6 (732211601)
	1		Trimmerschutz mit Fadenabschneidemesser (503954302)
	1		Aufkleber Trimmerschutz (503742901)
	1		Schraube PW4.8x16 (503210716)
	1		Fadenabschneidemesser (537285301)
	1		Messerschutz mit Adapter (537297401)
	1		Schraube M6x22 (537189501)
	1		Befestigungsblech Schutzhaube (537230301)
	1		Sicherungsmutter M6 (732211601)
	1		Klingenschutz Gras- und Dickichtmesser (537288501)

Nr.	Anzahl im Gerät		Artikel
	1		Sägeblattschutz 225mm (574506702) Ø225mm
	1		Sägeblattschutz 200mm (574532601) 200mm, Sägeblatt
	1		Sicherungsmutter M5 Schutzhaube (574039501)
	1		Schraube M5x16 sichernd (503200316)

Nr.	Anzahl im Gerät		Artikel
	1		Gasbediengriff mit kurzem Kabelsatz (577071902) kurzer Kabelsatz, Zeigefingerbetätigung
	1		Gasbediengriff (504209804) Zeigefingerbetätigung
	1		Griffhälfte links (537180711)
	1		Griffhälfte rechts (537180811)
	1		Gashebel-Baugruppe (506497701)
	1		Gashebelsperre orange (537160703)
	1		Rückstellfeder Gashebel (537174201)
	1		Feder Gashebelsperre (537174301)
	2		Schraube MT4x18 (503216674)
	1		Kabelsatz Gasbedienung (525419802)
	1		Schraube Festigkeitsklasse 12.9 (503216618)
	1		Schalter Bediengriff (537419001)
	1		Innensechskantschraube M5x35 mit Flansch (503200782)
	1		Sechskantmutter M5 (503221013)
	1		Griffbügel (505433303)

Nr.	Anzahl im Gerät		Artikel
	1		Tragegurt Balance X2 (ROW-Ausführung) (547776001)
	1		Tragegurt Trio Balance X (US-Ausführung) (505406201) US
	1		Hüftstütze Tragegurt (544901701)
	1		Gurtband Tragegurt 1290x25mm (503996103)
	3		Verstellband Tragegurt schwarz (503996101)
	1		Spannband Hüftstütze (537153501)
	1		Schnallenteil Tragegurt vorne (537288401)
	1		Schnallenteil Tragegurt vorne links (537288301)
	1		Steckschnalle Hüftgurt (537331501)
	1		Halter Gurtband (537287001)
	1		Haken-Baugruppe Tragegurt (544960702)
	1		Haken Tragegurt (502022902)
	1		Verriegelung Tragegurthaken (502023002)
	1		Feder Hakenverriegelung (586341001)
	1		Sicherungsring 5x0.7 (735310920)
	1		Werkzeugtasche Tragegurt (537306601) Triobalance Tool bag

Nr.	Anzahl im Gerät		Artikel
	1		Gurt Balance XT (536253401)
	1		Schnalle grau (US-Ausführung) (504545201) grau, US-Ausführung
	3		Schnalle Hüftgurt (504545101)
	1		Schnappverschluss Hüftgurt (504637501)
	1		Steckschnalle Hüftgurt (537331501)
	1		Hüftstütze Tragegurt (544901701)
	1		Haken-Baugruppe Tragegurt (544960702)
	1		Verriegelung Tragegurthaken (502023002)
	1		Feder Hakenverriegelung (586341001)
	1		Haken Tragegurt (502022902)
	1		Sicherungsring 5x0.7 (735310920)
	1		Spannband Hüftstütze (537153501)
	1		Zugband 1290x20mm blau (503996104)
	1		Halter Gurtband (537287001)
	1		Zugband orange (503996107)
	1		Schnalle Schultergurt (505444601)
	1		Schnappverschluss Zugband (504637401)

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Wartungskit (546071706) Zündkerze, Luftfilter, Kraftstofffilter
	Papier-Luftfiltereinsatz (574668003) "Filter"
	Luftfilter Wintereinsatz (537410804) 25µm, blau, Winter-Forsteinsatz
	Kraftstofffilter 18-40µm 100 Stk. (503443205) koaxial, 100 Stk., #503443203
	Kraftstofffilter 18-40µm (503443203) 18-40µm, koaxial
	Zündkerze NGK CMR6H (574519601) NGK CMR6H
	Seilzugstarter (573960801) Seilzugstarter
	Tankdeckel (590324601) Tankdeckel für den Kraftstofftank.
	Kupplungsfeder Ø1.7mm (505435302) Fliehkraftkupplung
	Fliehkraftkupplung (594512301) Kupplung der Motorsäge.
	Kupplungstrommel (544900701) mit Kettenrad
	Vibrationsdämpfer Kraftstofftank (510208701) "VIBRATIONSISOLATOR"
	Primerblase (503936601) Purge-System
	Getriebegehäuse-Kit Winkelgetriebe (588163301) GEAR ASSY
	Starterklinke (503812401) Mitnehmer des Seilzugstarters
	Feder Starterklinke (503812902) Starterklinke
	Schraube M5x12.5 (501819903) M5x12.5, 10.9, Zn/Fe
	Scheibe Starterklinke (503230042) "SCHEIBE"
	Federkassette Seilzugstarter (502200601) Rückholfeder, Seilzugstarter
	Starterseil (505305125) Seilzugstarter
	Dichtungs- und Membransatz A (515999601) "SATS"
	Schnappverschluss grau (503740102) grau, Zylinderabdeckung
	Messermutter (502291101) Messerbefestigung
	Sägeblattschutz 225mm (574506702) Ø225mm
	Sägeblattschutz 200mm (574532601) BLADE GUARD ASSY

Zubehör

	Artikel beschreibung
	Grasschneideblatt 3-flügelig 255mm (546380401) 3-flügelig, Ø255mm, 1 Zoll
	Dickichtmesser 3-flügelig 300mm (546380601) 300mm, 3-flügelig, Aufnahme 1 Zoll
	Gurt Balance XT (536253401) Tragegurt Balance XT2
	Grasschneideblatt 3-flügelig 255mm (546380401) 3-flügelig, Ø255mm, 1 Zoll
	Dickichtmesser 3-flügelig 300mm (546380601) 300mm, 3-flügelig, Aufnahme 1 Zoll
	Dickichtmesser 4-flügelig Ø275mm (546380801) 4-flügelig, Ø275mm, 1 Zoll
	Trimmerkopf T45X M12 (578446801) T45X, M12
	Trimmerkopf T55X M12 (578447001) T55X, M12
	Trimmerkopf S II Profi M12 (578447801) S II Profi, M12, 2.4mm, zweifädig
	Trimmerkopf TriCut M12 (578449301) TriCut, M12, 3-flügelig, 300mm
	Kreissägeblatt Scarlett 22 Zähne 200mm (597468201) 200mm, 22 Zähne, Aufnahme 1 Zoll
	Kreissägeblatt Scarlett 24-zahnig 225mm (597468901) 225mm, 24 Zähne, Aufnahme 1 Zoll
	Kreissägeblatt Ø200mm (597469101) Maxi 200-22, Ø200mm, Aufnahme 1 Zoll
	Kreissägeblatt Ø225mm (597469201) Maxi 225-24, Ø225mm, Aufnahme 1 Zoll

Dokumente

Für Husqvarna 545FX stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.

Bedienungsanleitungen

Bedienungsanleitung (PDF) für Husqvarna Motorsensen / Freischneider 545FX – Inbetriebnahme, Einstellungen, Wartung und Sicherheit.

545FR 545FX 545FXT 545RX 545RXT 545F 2023-03

Sprachen des Dokuments: DE, FR, NL

545FR 545FX 545FXT 545RX 545RXT 545F 2023-03

Sprachen des Dokuments: DE, SL

Wählen Sie die passende Version nach Modelljahr oder Produktnummer; Inhalte können je nach Variante abweichen.

Explosionszeichnungen

Die Explosionszeichnung (PDF) zeigt Positionsnummern, Baugruppen und Artikelnummern und hilft Ihnen, Original‑Ersatzteile für Husqvarna 545FX schnell zu identifizieren.

IPL UPDATE 545 FX 2021-03 Accessories

Sprachen des Dokuments: EN

update 545FX Shaft Clutch Carburetor and Air filter Accessories 2019-10_DE

Sprachen des Dokuments: DE

update 545FX Clutch 2019-04

Sprachen des Dokuments: EN

update 545FX Throttle controls 2019-01

Sprachen des Dokuments: EN

update 545FX Throttle controls 2018-04

Sprachen des Dokuments: EN

update 545FX Muffler Suspension 2017-11

Sprachen des Dokuments: EN

update 545FX Crankcase 2017-09

Sprachen des Dokuments: EN

update 545FX 2017-02 Crankcase Clutch

Sprachen des Dokuments: EN

update 545FX Clutch Starter Muffler 2017-02

Sprachen des Dokuments: EN

update 545FX Cylinder piston Carburettor and air filter Short block 2016-09

Sprachen des Dokuments: EN

update 545FX Carburetor & Air filter 2016-05

Sprachen des Dokuments: EN

Update 545FX Ignition system 2016-05

Sprachen des Dokuments: EN

Update 545FX Cylinder cover Starter 2016-04

Sprachen des Dokuments: EN

Update 545FX Carburetor & Air filter 2015-11

Sprachen des Dokuments: EN

Update 545FX Carburetor & Air filter 2015-09

Sprachen des Dokuments: EN

Update 545 FX Crank Case Cylinder Piston Carburetor & Airfilter 2015-04

Sprachen des Dokuments: EN

Update 545FX Gear assy gear & pinion kit 2015-02 w 08

Sprachen des Dokuments: EN

Update 545 FX 2015-01

Sprachen des Dokuments: EN

Update 545FX 2015-01 w06

Sprachen des Dokuments: EN

Update 545RX 2015-01 w06

Sprachen des Dokuments: EN

Update 545FX 2014-12

Sprachen des Dokuments: EN

Update 545FX 2014-08

Sprachen des Dokuments: EN

Update 545FX 2014-08 no 2

Sprachen des Dokuments: EN

Update 545 FX 2014-04

Sprachen des Dokuments: EN

Update 545 FX 2013-12

Sprachen des Dokuments: EN

Update 545 FX 2013-09

Sprachen des Dokuments: EN

Notieren Sie bitte die Teilenummer und nutzen Sie unsere Suche, um das Teil zu bestellen. Bitte achten Sie auf das Baujahr Ihres Geräts.

Benötigen Sie Ersatzteile?

Finden Sie mit unserem Husqvarna Teilefinder schnell und unkompliziert das passende Ersatzteil für Ihr Husqvarna Gerät. Durchstöbern Sie die Explosionszeichnungen Ihres Modells und bestellen Sie die benötigten Komponenten mühelos.

Zum Ersatzteilkatalog
