| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  | Motor-Kurzblock (585451501) |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Kupplungsdeckel (503954105) ab Seriennummer 20194300361 | ||
| 1 |  | Kugellager (738220219) | ||
| 1 |  | Sicherungsring SGH 35x1.5 (735313310) | ||
| 2 |  | Schraube (503200230) | ||
| 4 |  | Schraube M5x20 (503200220) | ||
| 1 |
Schraube M5x10 (503200770) M5x10, 10.9, Zn/Fe, ab Seriennummer 20194300361 | |||
| 1 |  |
Schraube M5x12 10 Stk. (503202001) M5x12, 10.9, TBO, bis Seriennummer 20194300360 | ||
| 1 |  | Kupplungstrommel (544900701) | ||
| 1 |  | Fliehkraftkupplung (594512301) | ||
| 3 |  | Sechskantschraube M6x19/10 (503201802) | ||
| 3 |  | Kupplungsfeder Ø1.7mm (505435302) |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Schaftrohr L=1465mm (Rx) (586262609) from s/n 20194300361 - . For older products use kit 5978421-01 | ||
| 1 |  | Abstandsscheibe Schaftrohr (544029401) | ||
| 1 |  | O-Ring 28x2mm Schaftrohr (506110301) | ||
| 1 |  | Vibrationsdämpfer Schaftrohr (537309801) | ||
| 1 |  | Klebeband Schaftrohr (537309702) | ||
| 1 | Lagerwelle Schaftrohr (Fx, FxT, Rx) (523018801) | |||
| 1 |  |
Antriebswelle hohl L=1512mm (Rx) (503955402) RXT | ||
| 1 |
Kupplungsdeckel mit Schaftrohr (597842101) up to s/n - 20194300360. | |||
| 1 | Warnaufkleber Motorsense (589295101) |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 2 |  | Schraube M5x16 sichernd (503200316) | ||
| 1 |
Halter Vibrationsdämpfer (589015801) bis Seriennummer 174200146, #591186001 | |||
| 2 |  | Sechskantmutter M5 (503221012) | ||
| 2 |  | Schraube M5x25 (503200225) | ||
| 2 |  |
Vibrationsdämpfer Aufhängung (537299701) federförmig, bis Seriennummer 174200146 | ||
| 2 |  |
Vibrationsdämpfer vorne (588829901) vorne, ab Seriennummer 174200147 | ||
| 1 |  | Vierkantmutter M6 (502197101) | ||
| 1 | Abdeckung Ausschlagbegrenzer (503857302) | |||
| 1 |  |
Aufhängung R/Rx/RXT (581979003) RX/RXT, Magnesium | ||
| 1 |  | Aufhängungsöse (577375701) | ||
| 1 |  | Band Aufhängung (537197901) | ||
| 1 |  | Öse Aufhängung (537201803) | ||
| 1 | Führungsschiene Aufhängungsöse (577299301) | |||
| 1 |  | Hebel Aufhängungsöse (577208301) | ||
| 1 | Mutter Aufhängungsöse (537427301) | |||
| 1 |  |
Scheibe 5.3x12x1 10 Stk. (503230011) 5.3x12x1mm, HB200, MNPP, 10 Stk. | ||
| 1 | Verschleißschutz Aufhängungsöse (544250701) | |||
| 1 |  |
Verschleißplatte Schaftrohr (501015501) Schaftrohr, RX/RXT/FR | ||
| 1 | Halter-Kit Vibrationsdämpfer (591186001) |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  | Schraube M5x16 (503200216) | ||
| 1 |  |
Kabelschutz Schaft (537172501) Schaft, RXT | ||
| 1 |  | Tankdeckel (590324601) | ||
| 1 |  | O-Ring Kraftstoffanschluss (537184901) | ||
| 1 |  | Kraftstoffschlauch (581756116) | ||
| 1 | | O-Ring Kraftstoffanschluss (537184901) | ||
| 1 |  |
Kraftstofffilter 18-40µm (503443203) 18-40µm, blau, koaxial | ||
| 1 |  |
Kraftstofffilter 18-40µm 100 Stk. (503443205) 18-40µm, blau, 100 Stk., #503443203 | ||
| 2 | |
Scheibe 5.3x12x1 10 Stk. (503230011) 5.3x12x1mm, HB200, MNPP, 10 Stk. | ||
| 2 | | Schraube M5x16 sichernd (503200316) | ||
| 1 |  | Kraftstofftank (503949303) | ||
| 2 | | Sechskantmutter M5 (503221012) | ||
| 1 |  | Schlauchschutz Kraftstofftank (537219901) | ||
| 1 |  |
Schraube MT4x16 T27 (586444901) MT4x16, T27, 12.9, TBO | ||
| 2 |  | Vibrationsdämpfer Kraftstofftank (510208701) |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  | Zylinderdeckel (510047501) | ||
| 3 |
Unverlierbare Schraube M5x25 (574477004) M5x25, 10.9, unverlierbar, Zn/Fe, IHSCFMO | |||
| 1 |  | Hitzeschutz Zylinderdeckel (576920005) | ||
| 1 |  | Schraube M5x16 (503200774) | ||
| 1 |  | Schutzabdeckung Zylinder unten (510422201) | ||
| 2 | | Schraube M5x16 (503200774) | ||
| 1 |
Aufkleber Modellbezeichnung 545 FX (576998601) 545 FX | |||
| 1 | Aufkleber Modellbezeichnung 545 FXT (576998602) 545 FXT | |||
| 1 |  |
Aufkleber Modellbezeichnung 545 RXT (576998603) 545 RXT | ||
| 1 |  |
Aufkleber Modellbezeichnung 545 RX (576998604) 545 RX | ||
| 1 |
Aufkleber Modellbezeichnung 345 FR (576998605) 345 FR |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  | Kurbelgehäuse (588676301) | ||
| 1 | Radialdichtung Kurbelwelle außen (577324901) | |||
| 2 |  |
Zylinderstift CP5h6x14 (720130752) CP5h6x14, 2 Stk., bis Seriennummer 20132699999 | ||
| 2 |  |
Führungshülse (593806001) Kurbelgehäuse, ab Seriennummer 20132700001 | ||
| 2 |  | Kugellager (503250801) | ||
| 1 |  | Dichtungsring Kurbelgehäuse (505275719) | ||
| 1 |  |
Dichtung Kurbelgehäuse (510241101) Kurbelgehäuse, bis Seriennummer 20132699999 | ||
| 1 |  |
Dichtung Kurbelgehäuse (584469601) Kurbelgehäuse, Seriennummer 20132700001–20151601100 | ||
| 1 |
Dichtung Kurbelgehäuse (593777501) Kurbelgehäuse, ab Seriennummer 20151601101 | |||
| 5 | | Schraube (503200230) | ||
| 1 | Kabelhalter Kurbelgehäuse (510179901) | |||
| 1 | Kurzschlusskabel Zündanlage (525858401) |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Zubehörbeutel Messer-Mitnehmer 1 Zoll (502216024) Mitnehmer 1 Zoll, Flansch, Mutter, Werkzeug, Fett | |||
| 1 |  | Stützflansch Messer (537343502) | ||
| 1 |  | Messermutter (502291101) | ||
| 1 |  | Mitnehmer Messer 1 Zoll (544197801) | ||
| 1 |  | Anschlag Winkelgetriebe (502285901) | ||
| 1 |  | Kombischlüssel (537362102) | ||
| 1 |
Zubehörbeutel Messer-Mitnehmer (502216027) Mitnehmer, Flansch, Mutter, Werkzeug, Fett | |||
| 1 |  | Mitnehmer Messeraufnahme 1 Zoll (537351402) | ||
| 1 | Gepolsterter Tragegurt (501192201) | |||
| 1 |  | Luftfilteröl 1 Liter (531009248) | ||
| 1 | | Kombischlüssel (537362102) | ||
| 1 |  | Winkelgetriebefett ECO 35g (503976401) | ||
| 1 |  | Fett (535560001) |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 | | Messermutter (502291101) | ||
| 1 |  |
Transportschutz Dickichtmesser 300–350mm (544359101) Dickichtmesser, 300–350mm | ||
| 1 |  |
Transportschutz Kreissägeblätter Ø200/225mm (537312901) Kreissägeblatt, Ø200/225mm, 200–275mm | ||
| 1 |  | Stützteller Metall 20mm Lochdurchmesser (544380201) | ||
| 1 | Wintersatz (577043901) | |||
| 1 | Winterschutz seitlich (522550901) | |||
| 3 |  | Schraube PL4x10 (503217010) | ||
| 1 |  |
Luftfilter Wintereinsatz (537410804) 25µm, blau, Winter-Forsteinsatz | ||
| 1 |  | Stützteller-Satz mit Messermutter (535334401) |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  | Sägeblattschutz 200mm mit Klemme und Adapter (537310903) | ||
| 1 |
Klemme Sägeblattschutz mit unverlierbarer Schraube (574555401) unverlierbare Schraube | |||
| 2 |  |
Unverlierbare Schraube M5x25 (573994304) M5x25, 10.9, unverlierbar, Zn/Fe, IHSCFMO | ||
| 1 |  | Adapter Sägeblattschutz (504003301) | ||
| 1 |  | Sägeblattschutz 200mm (574532601) |

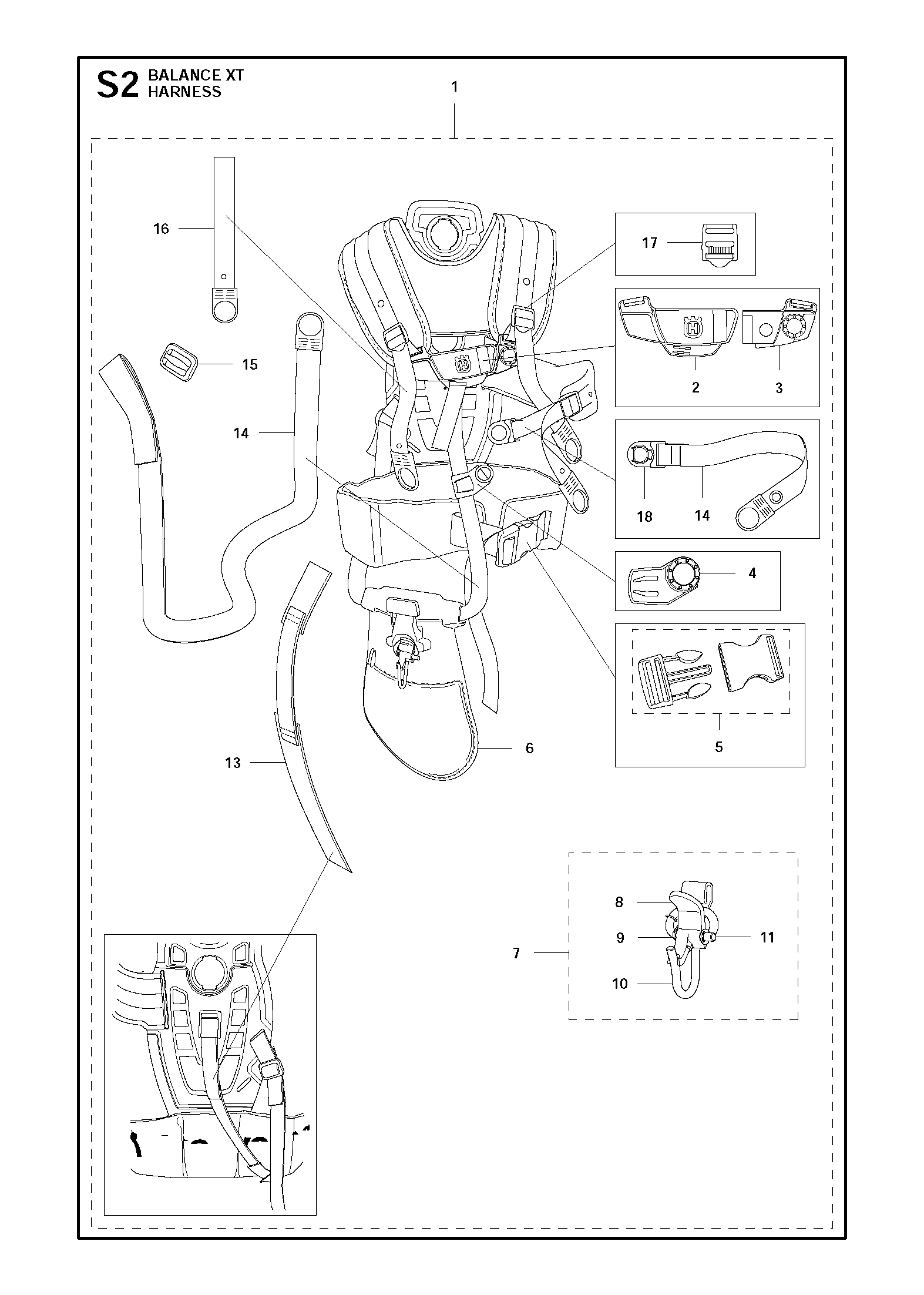

| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 | Tragegurt Trio Balance X (US-Ausführung) (505406201) US | |||
| 1 |  | Tragegurt Balance X2 (ROW-Ausführung) (547776001) | ||
| 1 | Hüftstütze Tragegurt (544901701) | |||
| 1 | Gurtband Tragegurt 1290x25mm (503996103) | |||
| 3 |  | Verstellband Tragegurt schwarz (503996101) | ||
| 1 | Spannband Hüftstütze (537153501) | |||
| 1 |  | Schnallenteil Tragegurt vorne (537288401) | ||
| 1 |  | Schnallenteil Tragegurt vorne links (537288301) | ||
| 1 |  | Steckschnalle Hüftgurt (537331501) | ||
| 1 |  | Halter Gurtband (537287001) | ||
| 1 |  | Haken-Baugruppe Tragegurt (544960702) | ||
| 1 |  | Haken Tragegurt (502022902) | ||
| 1 |  | Verriegelung Tragegurthaken (502023002) | ||
| 1 |  | Feder Hakenverriegelung (586341001) | ||
| 1 |  | Sicherungsring 5x0.7 (735310920) | ||
| 1 | Werkzeugtasche Tragegurt (537306601) Triobalance Tool bag |
