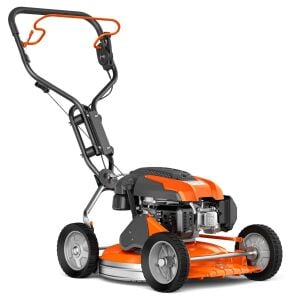

Husqvarna KLIPPO LB 548SQe | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell KLIPPO LB 548SQe von Husqvarna. Weitere Informationen findest Du in den zugehörigen Dokumenten und Anleitungen.

Ersatzteilkatalog für KLIPPO LB 548SQe

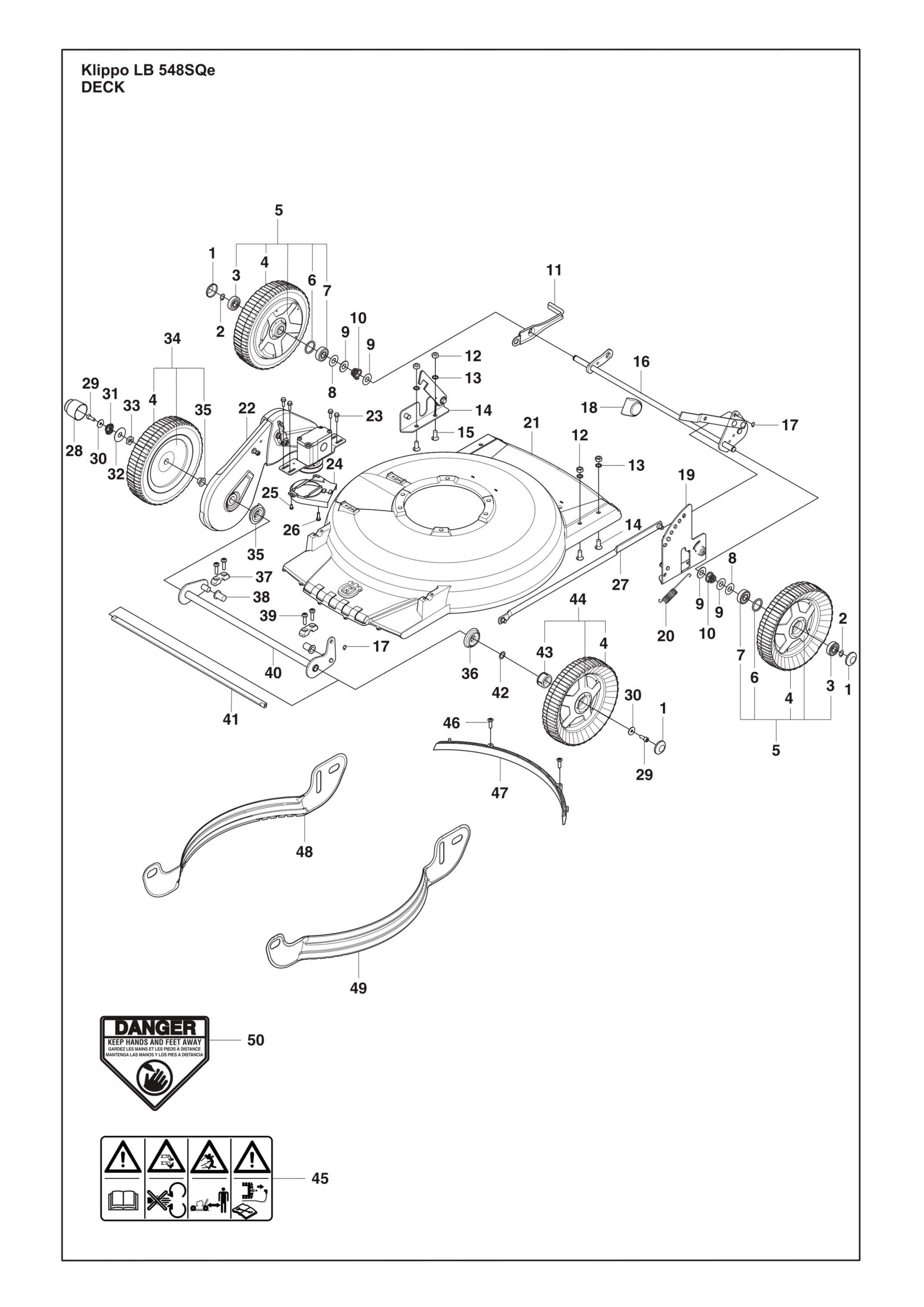

Nr.	Anzahl im Gerät		Artikel
	3		Radkappe (503275101) Radkappe.
	2		Sicherungsring SGA 12 verstärkt (504458301) CIRCLIP
	2		Kugellager 6201-2RS/B9 (502882701) BALL BEARING
	1		Reifen (502945102)
	2		Hinterrad silber mit Lager (503275402) WHEEL ASSY
	2		Abstandsring 25x3 (504461801) SPACER RING
	2		Kugellager (503242901) BALL BEARING
	2		Scheibe 12.2x27x0.5 (504457601) WASHER
	2		Scheibe 14x28x2mm (504457301) WASHER
	2		Feder Höhenverstellung und Radabstreifer (503333001) SPRING
	2		Radabstreifer 19/21 Zoll (503277301) SCRAPER
	4		Sechskantmutter M8 (731231801) HEXAGON NUT
	4		Sicherungsscheibe 8.4x15x0.8 DIN 6798 A (735216401) LOCKWASHER
	1		Stützbügel Griffbügel rechts orange mit Verriegelung (503265802)
	4		Schraube M8x18 (504457001) SCREW SLCSFM
	1		Hinterachse (503258001) REAR AXLE ASSY
	2		Sicherungsring SGA 8x0.8 (735311000) CIRCLIP
	1		Knopf Griff 3mm schwarz (504464701) KNOB
	1		Rastplatte links Höhenverstellung orange (503249002) INDEX PLATE ASSY
	1		Feder Höhenverstellung (503257601) SPRING
	1		Mähdeckgehäuse 48cm/19 Zoll orange (505438708) From S/N 20241500001
	1		Mähdeckgehäuse 48cm/19 Zoll orange Excellent-S (505438705) Up to S/N 20241500000
	1		Getriebe Fahrantrieb Mulch-Ausführung (585192602)
	4		Schraube M5x16 (725232961) SCREW EHHFT
	1		Riemenschutz Schneckengetriebe (522546301) BELT GUARD
	1		Schraube M4x8 (522635601) SCREW ITXPANM
	1		Schraube M5x16 Innentorx-Linsenkopf (504467001) SCREW ITXPANM
	1		Höhenverstellstange 21 Zoll orange (503249402) ROD ASSY
	1		Radkappe Vorderradmitte (504465101)
	2		Innensechskantschraube M6x16 (504456701) SCREW IHSCM
	2		Scheibe 6x19x1.5 (504459901) WASHER
	1		Feder Antriebswelle (503332301) SPRING
	1		Scheibe 12.1x34.3x1 (504460901) WASHER
	1		Mitnehmer mit Sechskantscheibe (504461301) DRIVER
	1		Antriebsrad (503317402) WHEEL ASSY
	1		Buchse Antriebsrad (503277101) BUSHING
	2		Buchse Vorderachse (504463601) BUSHING
	2		Halter Vorderachse orange (504463802) BRACKET
	1		Hülse Vorderachse orange (502898102)
	4		Schraube 6.3x25 (504457101) SCREW ITXPANM
	1		Vorderachse (503269201) FRONT AXLE
	1		Antriebswelle Vorderrad (503271801) DRIVE SHAFT
	1		Scheibe 12x18x0.3mm (504459801) WASHER
	1		Buchse Vorderrad (503276401) BUSHING
	1		Vorderrad silber mit Stahlfelge (503275504) WHEEL ASSY
	1		Warnaufkleber Mähdeck (579733901) DECAL
	1		Schraube 6.3x25 (504456501) Up to S/N 20241500000
	1		Wandschutzbügel 19 Zoll/48cm (503243001) Up to S/N 20241500000
	1		Stoßfänger (503264401)
	1		Stoßfänger-Baugruppe (503264601)
	1		Warnaufkleber Gefahr (513996102)

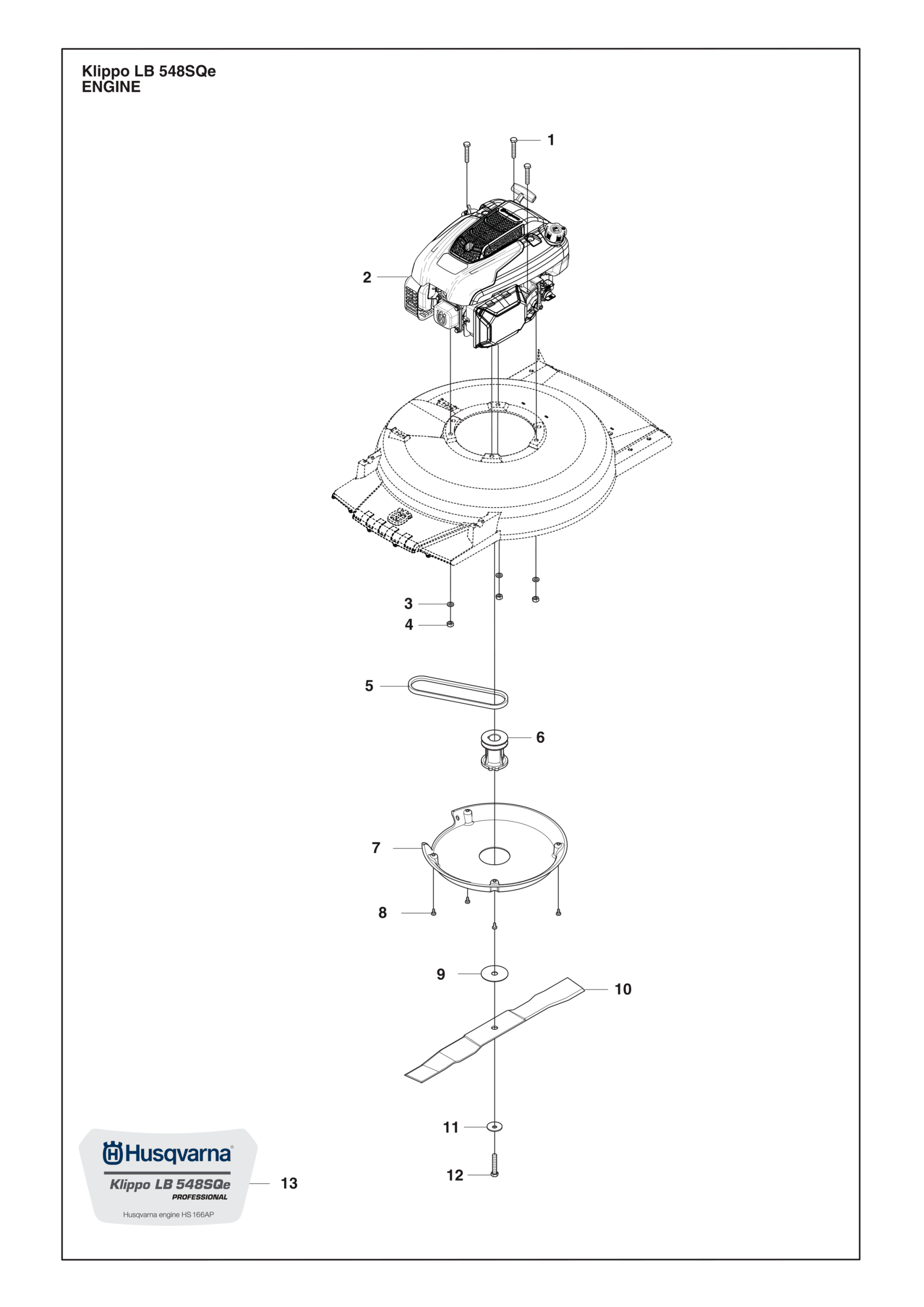

Nr.	Anzahl im Gerät		Artikel
	2		Sechskantschraube M8x50 (725246151) SCREW EHHM
	1		Benzinmotor HS 166AP (536650201) ENGINE
	3		Scheibe BRB 8.4x17 (734116401) WASHER
	3		Sicherungsmutter M8 (732211801) LOCK NUT
	1		Riemen Fahrantrieb (589571101) BELT
	1		Messerhalter Ø25mm (588824001) BLADE SUPPORT
	1		Riemenabdeckung 19 Zoll (586944101) BELT COVER
	1		Linsenkopfschraube M5x10 Torx (502435201) SCREW ITXPANTT
	1		Fiberscheibe D61 (503259401)
	1		Messer 48cm / 19 Zoll (502881310) BLADE
	1		Tellerfeder Messerbefestigung 34x10.2x2.5mm (503332501) SPRING
	1		Messerbolzen (504456402) SCREW EHHI
	1		Aufkleber Motor HS 166AP (536833405) DECAL

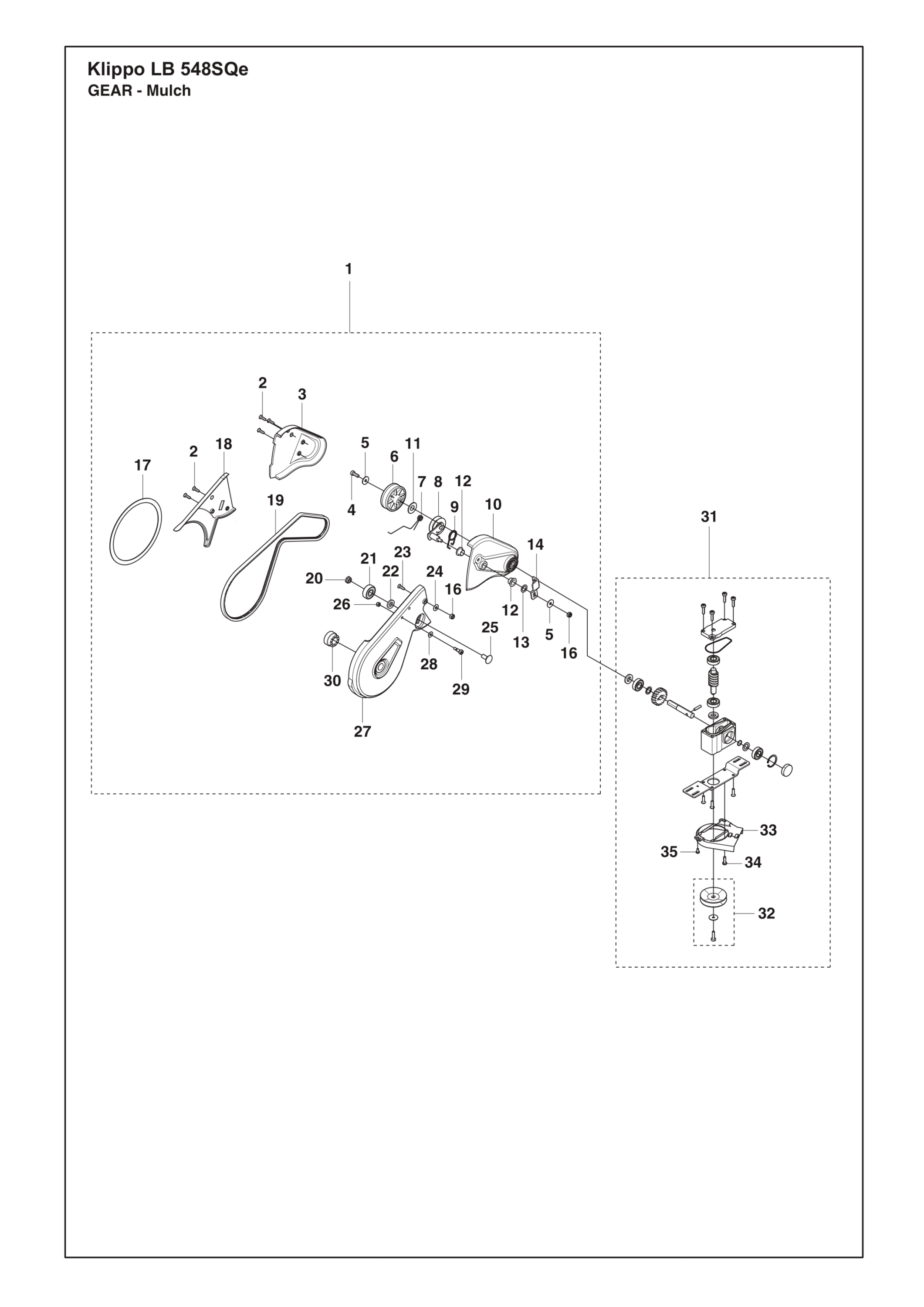

Nr.	Anzahl im Gerät		Artikel
	1		Getriebe Fahrantrieb (585192603)
	5		Schraube M5x18 (578976001) SCREW ITXPANTT
	1		Abdeckung Getriebe hinten grau (578265502) hinten, grau
	1		Innensechskantschraube M6x16 (504456701) SCREW IHSCM
	2		Nietscheibe 6x19x1mm (734181351) WASHER
	1		Riemenscheibe Fahrantrieb (587235401) PULLEY
	1		Feder Steuerung rechts (502880301)
	1		Riemenscheibe Fahrantrieb 3-Loch (503323002) PULLEY ASSY
	1		Torsionsfeder links (503326601) SPRING
	1		Getriebegehäuse hinten orange (578342802) HOUSING ASSY
	1		Scheibe 14x28x2mm (504457301) WASHER
	2		Buchse Antriebsrad (503277101) BUSHING
	1		Scheibe 12x18x1mm (PS) (504460801) WASHER
	1		Hebel Fahrantrieb (594700501) LEVER
	2		Sicherungsmutter M6 (732251601) HEXAGON LOCKING NUT
	1		Dichtungsring Getriebeabdeckung (578265601) SEALING RING
	1		Abdeckung Getriebe vorne grau (578265402) vorne, grau
	1		Keilriemen Fahrantrieb ZX Ld=904 (589571001) BELT
	1		Hülsenmutter (503317601) BARREL NUT
	1		Kugellager 6201-2RS1 Riemenscheibe (738220119) BALL BEARING
	1		Scheibe Antriebsgehäuse 10x20x3mm (504460601) Scheibe.
	1		Bolzen M6x18 (725636951) SCREW IHCSFM
	1		Feder 15x6.2x0.7mm Getriebehebel (503324001) SPRING
	1		Schraube M8x20 (727645151) SCREW RSQM
	1		Sicherungsmutter M5 (732251401) HEXAGON LOCKING NUT
	1		Getriebegehäuse vorne orange (578265202)
	1		Scheibe 5x13x1 (504456001) WASHER, 5X13X1
	1		Schulterbolzen M5x10 (504461901) SCREW IHSCM
	1		Buchse Getriebe rot (503324401) BUSHING
	1		Schneckengetriebe Fahrantrieb (586467101) WORM GEAR ASSY
	1		Riemenscheibensatz Schneckengetriebe (585514402) PULLEY KIT
	1		Riemenschutz Schneckengetriebe (522546301) BELT GUARD
	1		Schraube M5x16 Innentorx-Linsenkopf (504467001) SCREW ITXPANM
	1		Schraube M4x8 (522635601) SCREW ITXPANM

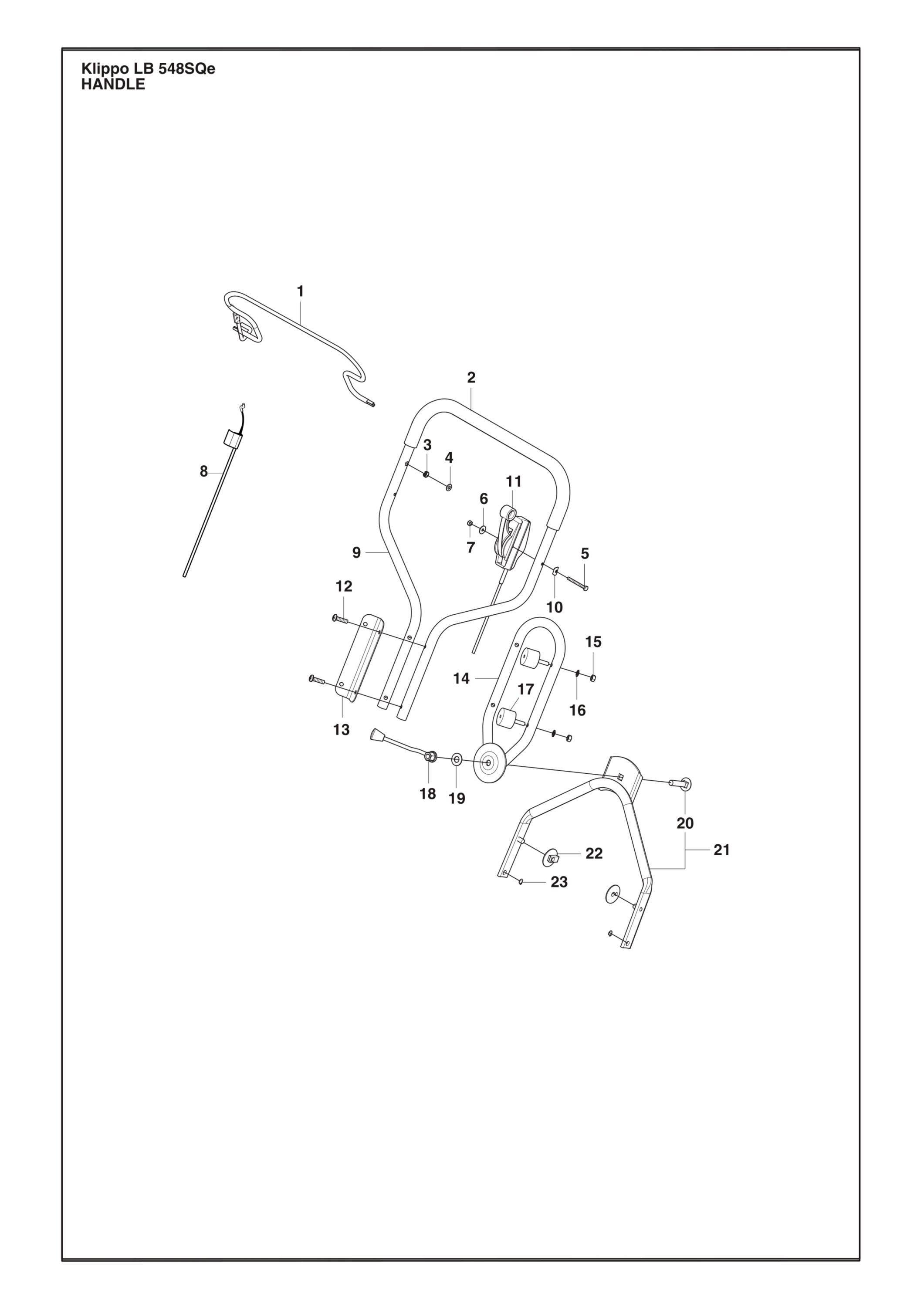

Nr.	Anzahl im Gerät		Artikel
	1		Sicherheitsbügel Pro S orange (503311102)
	1		Griffüberzug Griffbügel (576641901)
	1		Buchse Sicherheitsbügel (503320902)
	1		Scheibe 16x8x1.5 (734182051)
	1		Sechskantschraube M6x55/18 (725238151)
	1		Scheibe 6x19x1.5 (504459901)
	1		Sicherungsmutter M6 (732211601)
	1		Bremskabel Sicherheitsbügel (585402005)
	1		Griffbügel oben grau (502906404)
	1		Unterlegscheibe (514026600)
	1		Bedienelement Fahrantrieb (579143702)
	4		Schraube M8x30 (504461501)
	1		Befestigungsplatte Griffbügel grau (503311702)
	1		Griffbügel unten grau Pro (502903502)
	4		Sechskantmutter M8 (731231801)
	4		Sicherungsscheibe 8.4x15x0.8 DIN 6798 A (735216401)
	4		Antivibrationselement groß Shore 40 (503312501)
	1		Höhenverstellhebel mit Kugelgriff (503298302)
	1		Scheibe 14x28x2mm (504457301)
	1		Schraube M12x55 (727654351)
	1		Griffbügel unten 19 Zoll (503284302)
	2		Einstellrad Höhenverstellung orange (504464502)
	2		Sicherungsring SGA 10 (735311200)

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Wartungskit (538830301) Vorluftfilter, Luftfilter, Kraftstofffilter
	Luftfiltereinsatz (531147707) Einsatz
	Luftfiltereinsatz (598684548) Husqvarna-Motoren
	Kraftstofffilter (599348565) HS123A, HS139A, HS139AE, HS166A, HS166AP
	Zündkerze HQT-7 (590844201) HQT-7
	Messer 48cm / 19 Zoll (502881310) Messer.
	Riemen Fahrantrieb (589571101) "Riemen"
	Messerhalter Ø25mm (588824001) Messeraufnahme für die Messerbefestigung.
	Hinterrad silber mit Lager (503275402) silber, mit Lager
	Antriebsrad (503317402) Antriebsrad
	Reifen (502945102) ohne Markenprägung

Dokumente

Für Husqvarna KLIPPO LB 548SQe stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.

Bedienungsanleitungen

Bedienungsanleitung (PDF) für Husqvarna Rasenmäher KLIPPO LB 548SQe – Inbetriebnahme, Einstellungen, Wartung und Sicherheit.

KLIPPO LB 448S 453S 448SQ 453SQ 548SQe 2022

Sprachen des Dokuments: DE, BG, CS, DA, EL, EN, ES, ET, FI, FR, HR, HU, IT, JA, LT, LV, NB, NL, PL, PT, RO, RU, SK, SL, SR, SV, TR, UK, ZH

Wählen Sie die passende Version nach Modelljahr oder Produktnummer; Inhalte können je nach Variante abweichen.
