Husqvarna LC 141iV | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell LC 141iV von Husqvarna. Weitere Informationen findest Du in den zugehörigen Dokumenten und Anleitungen.

Ersatzteilkatalog für LC 141iV

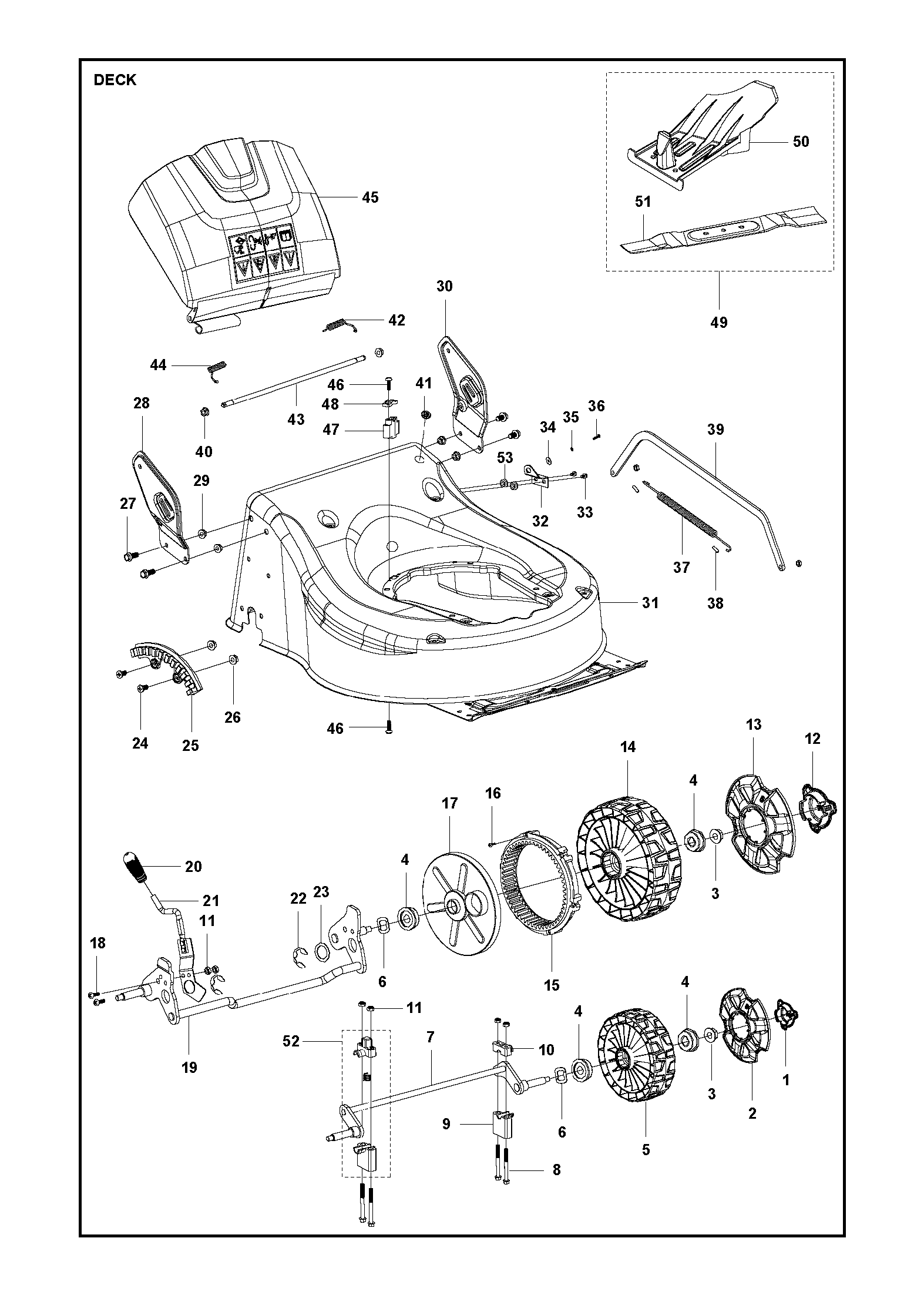

Nr.	Anzahl im Gerät		Artikel
	2		Radabdeckung 6 Zoll (587585001)
	2		Radabdeckung 7 Zoll (501491501)
	4		Verschlussbolzen M8 (587913501)
	8		Radlager (587912901)
	2		Vorderrad 7 Zoll (501491601)
	4		Scheibe Radbefestigung (587914601)
	1		Vorderachse (579684801)
	4		Bolzen Vorderachse (579684601)
	1		Stütze Vorderachse links (579684701)
	1		Stütze Vorderachse rechts (579684901)
	8		Mutter M6 (587913101)
	2		Radabdeckung Hinterrad 8 Zoll (587585101)
	2		Radabdeckung Hinterrad 8 Zoll (587585301)
	2		Hinterrad 8 Zoll (587585501)
	2		Zahnrad Hinterradantrieb (587910101)
	12		Schraube (587912101)
	2		Abdeckung Hinterradantrieb (587586201)
	2		Schraube M6x14 (587912701)
	1		Hinterachse (589757801)
	1		Knopf Schnitthöhenverstellung (587585701)
	1		Einstellhebel Schnitthöhenverstellung (502502701)
	2		Scheibe Ø19x1.5 (587914801)
	1		Scheibe Hinterachse (587910801)
	2		Bolzen Schnitthöhenverstellung (579685101)
	1		Rastsegment Schnitthöhenverstellung (587909901)
	2		Mutter Schnitthöhenverstellung (579685201) Use in models after S/N 20210100001
	4		Schraube M8x16 (506570103)
	1		Halter rechts Griffbügel (501054401)
	4		Mutter Griffbügelhalterung (579687901)
	1		Halter Griffbügel links (579688101)
	1		Mähdeckgehäuse (589758101)
	1		Führungsplatte Höhenverstellung bis Seriennummer 20210100001 (589758201) Use in models before S/N 20210100001
	1		Führungsplatte Höhenverstellung ab Seriennummer 20210100001 (589758202) Use in models after S/N 20210100001
	2		Bolzen Führungsplatte (589758301)
	1		Scheibe Führungsplatte (589758401)
	1		Federscheibe Führungsplatte (589759001)
	1		Blechschraube Höhenverstellung (589759101)
	1		Feder Schnitthöhenverstellung (587914901)
	2		Rohr Schnitthöhenverstellung (587915801)
	1		Verbindungsstange Schnitthöhenverstellung (579685301)
	2		Sicherungsmutter (587913401)
	1		Abdeckung Höhenverstellung (587910001)
	1		Federhalter Griffbügelverstellung (587915001)
	1		Stange Heckklappe und Griffbügelhalterung (502231001)
	1		Feder Heckklappe und Griffbügelhalterung (587915101)
	1		Heckklappe (589760401)
	4		Schraube (579685501)
	1		Halter Kabelklemme (589760501)
	1		Kabelklemme (579685701)
	1		Mulchkit 41 Drive (582872801)
	1		Mulchkit 41 Drive (582872801)
	1		Messer Mulchkit (579856901)
	1		Stützensatz Vorderachse (597681001)
	2		Mutter Schnitthöhenverstellung (579685201) Use in models after S/N 20210100001

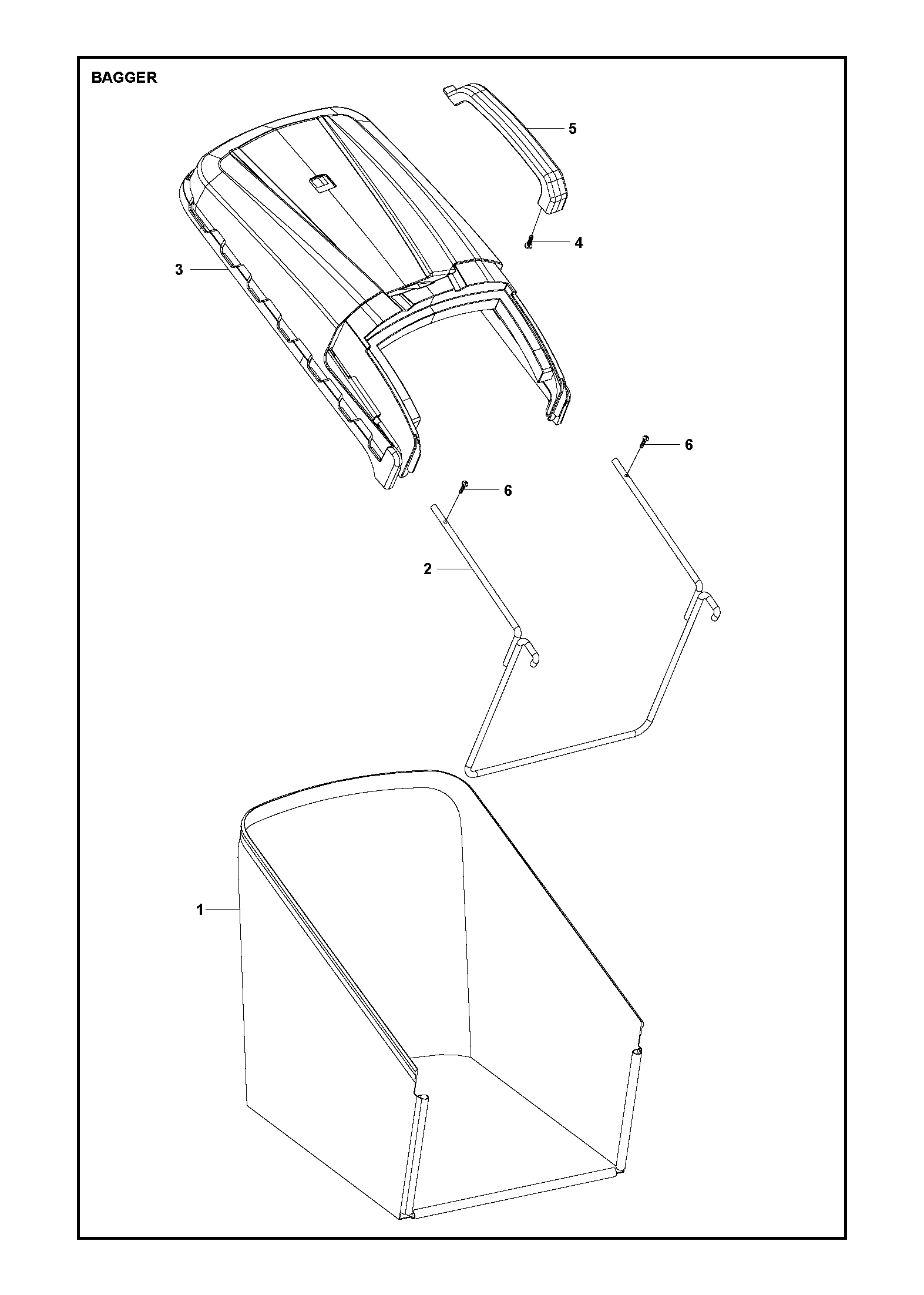

Nr.	Anzahl im Gerät		Artikel
	1		Grasfangbeutel (587586301)
	1		Halterahmen Grasfangbeutel (587911801)
	1		Abdeckung Grasfänger oben (587586001)
	1		Schraube ST4.8x19 (587912301)
	1		Griff Grasfängerabdeckung (587586101)
	2		Schraube (579686701)

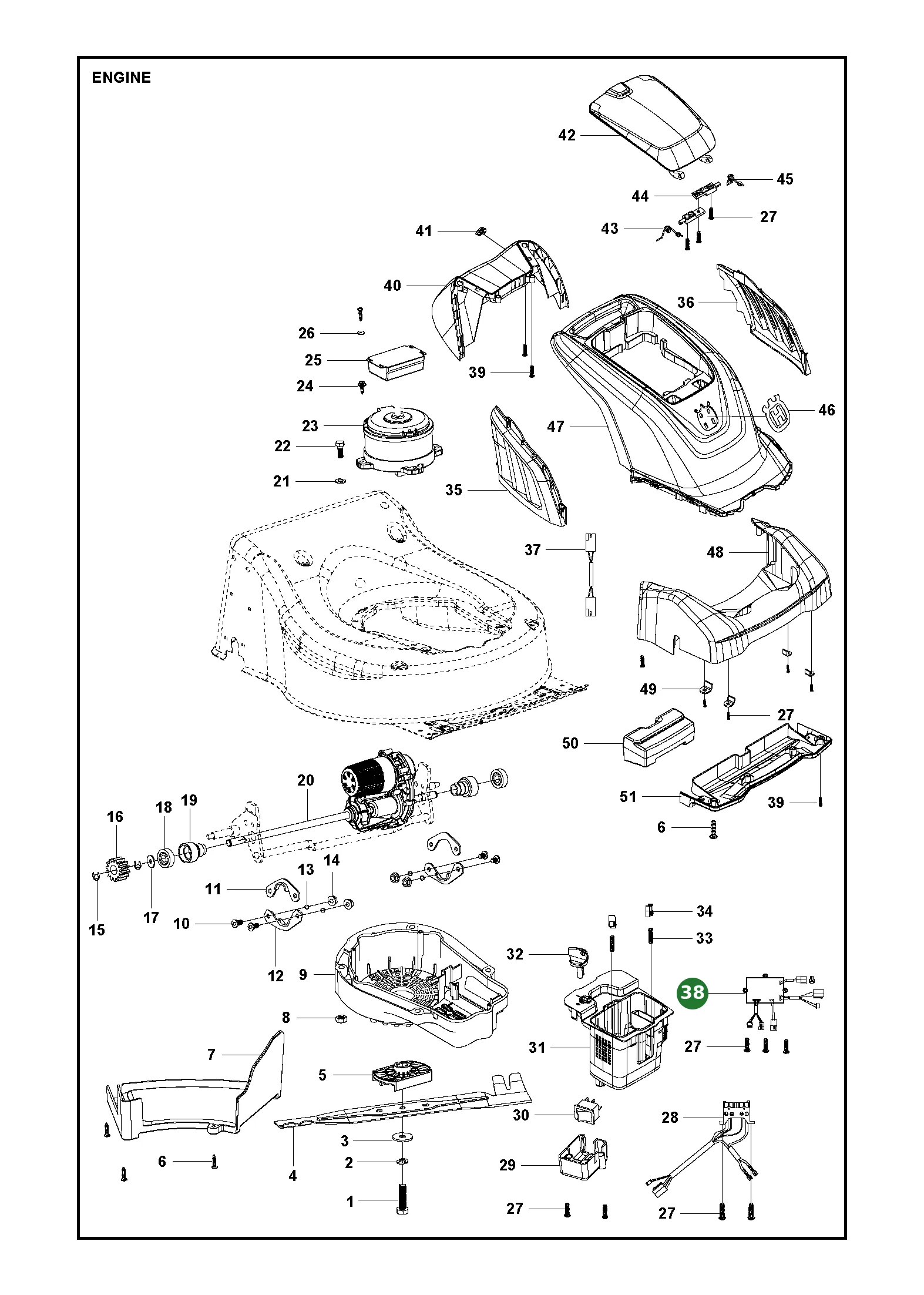

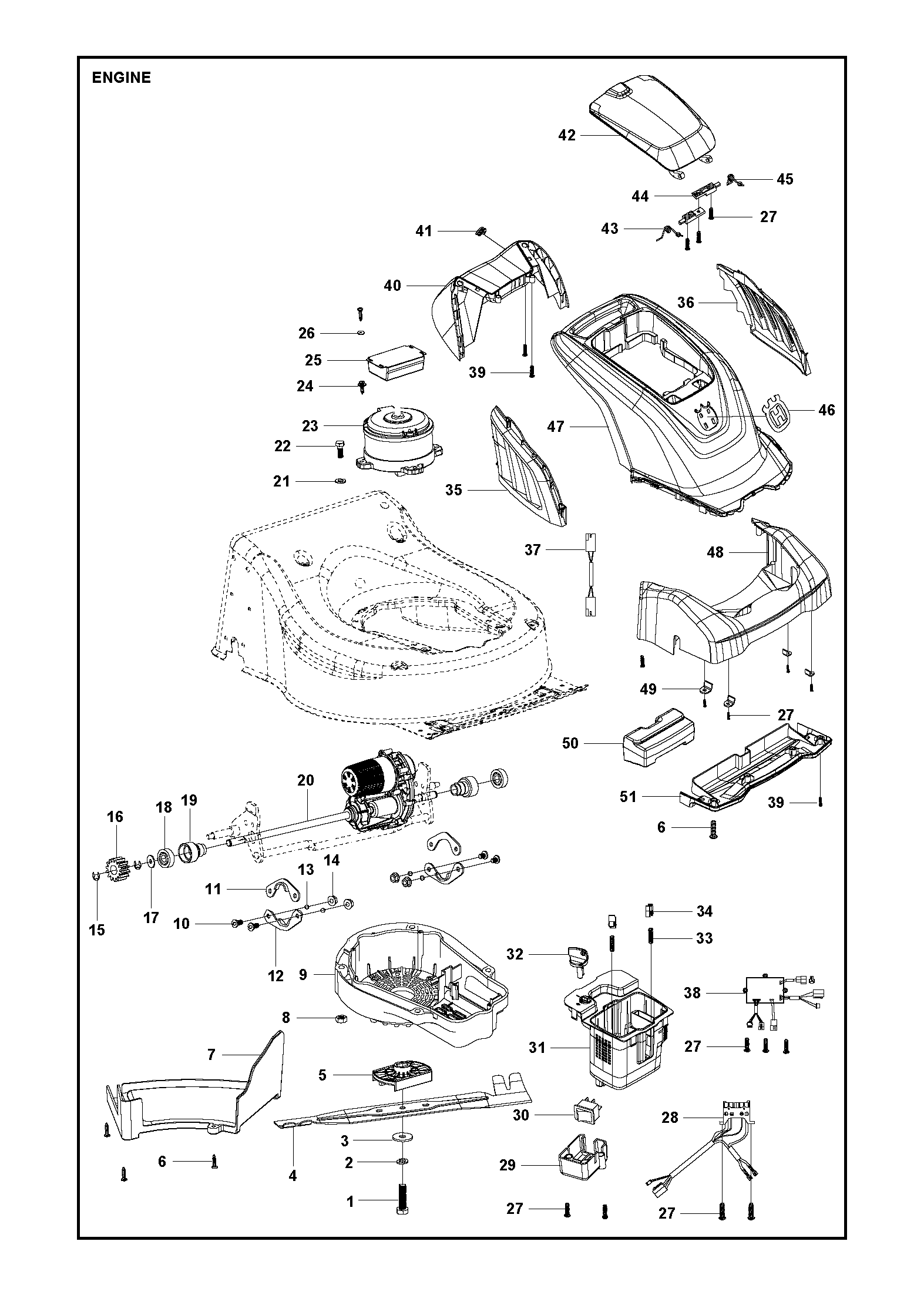

Nr.	Anzahl im Gerät		Artikel
	1		Messerbolzen (579684101)
	1		Federscheibe Messerbefestigung (579684201)
	1		Scheibe Messerbefestigung (579684301)
	1		Mulchmesser 40cm (501171610)
	1		Messerhalter (579684501)
	15		Schraube Abdeckungen (579687501)
	1		Schutzabdeckung unten (582894901)
	4		Mutter Motorhalter (579685801)
	1		Motorhalter (579685901)
	4		Schraube (587912601)
	2		Befestigungsplatte Schnitthöhenverstellung (587992401)
	2		Befestigungsplatte Schnitthöhenverstellung (587910901)
	4		O-Ring Höhenverstellung (587992501)
	4		Sicherungsmutter (587913401)
	4		Scheibe Ø9 (587914701)
	2		Stufenrad A Fahrantrieb (589757901)
	2		Scheibe Ø12.8xØ20x0.8 (587914501)
	2		Lager D12.7xD28.575x8 (587913001)
	2		Lagergehäuse Fahrantrieb (587915501)
	1		Getriebegehäuse Fahrantrieb ab Seriennummer 20210100001 (589758002) Use in models after S/N 20210100001. If replacing from old gearbox, 589 75 82-02 and 579 68 52-01 are needed.
	1		Getriebegehäuse Fahrantrieb ab Seriennummer 20210100001 (589758002) Use in models before S/N 20210100001
	4		Scheibe Motorbefestigung (579686001)
	4		Bolzen Motorbefestigung (579686101)
	1		DC-Motor Tyco-Anschlüsse (598764302) Use in models after S/N 20191500001. Tyco - 2050100244A.
	1		DC-Motor 36V (598764301) 800W, 36V. Local - 2050100162D.
	4		Schraube Motorsteuerung (579686301)
	1		Motorsteuerung (598764501) Local - 2108900031D
	1		Motorsteuerung Tyco (598764502) Use in models after S/N 20191500001. Tyco - 2108900031E.
	3		Scheibe (579686501)
	17		Schraube (579685501)
	1		Kabel Akkuanschluss Tyco (579686602) Use in models after S/N 20191500001. Tyco - 2100X04370
	1		Kabelsatz Akkuanschluss (579686601) Use in models before S/N 20191500001. Local - 2108900048C
	1		Gehäuse Schlüsselschalter (579686801)
	1		Schlüsselschalter (579686901)
	1		Akkukasten (501489602)
	1		Taste Akkukasten (501490101)
	2		Feder Akkukasten-Verriegelung (579687001)
	2		Kappe Akkukasten-Verriegelung (501490201)
	1		Abdeckung Motorlüftung rechts (501488701)
	1		Abdeckung Motorlüftung links (501488501)
	1		Verbindungskabel (589759201)
	1		Fahrantriebssteuerung (Tyco) (589759303) Use in models after S/N 20191500001. Tyco - 2108900016A.
	1		Steuerungsplatine Fahrantrieb (Local) (589759302) Local - 2108900161A
	8		Schraube (579686701)
	1		Abdeckung hinten (501488801)
	1		Kabeldichtung (579687101)
	1		Akkufachdeckel (501488301)
	1		Torsionsfeder Akkufachdeckel rechts (579687701)
	2		Scharnier Akkufachdeckel (501489801)
	1		Torsionsfeder Akkufachdeckel links (579687801)
	1		Logo-Aufkleber (501489101)
	1		Motorabdeckung (501488401)
	1		Frontabdeckung (501488901)
	4		Scheibe Frontabdeckung (579687601)
	1		Gewicht (579843901)
	1		Abdeckung Frontgriff unten (501489501)

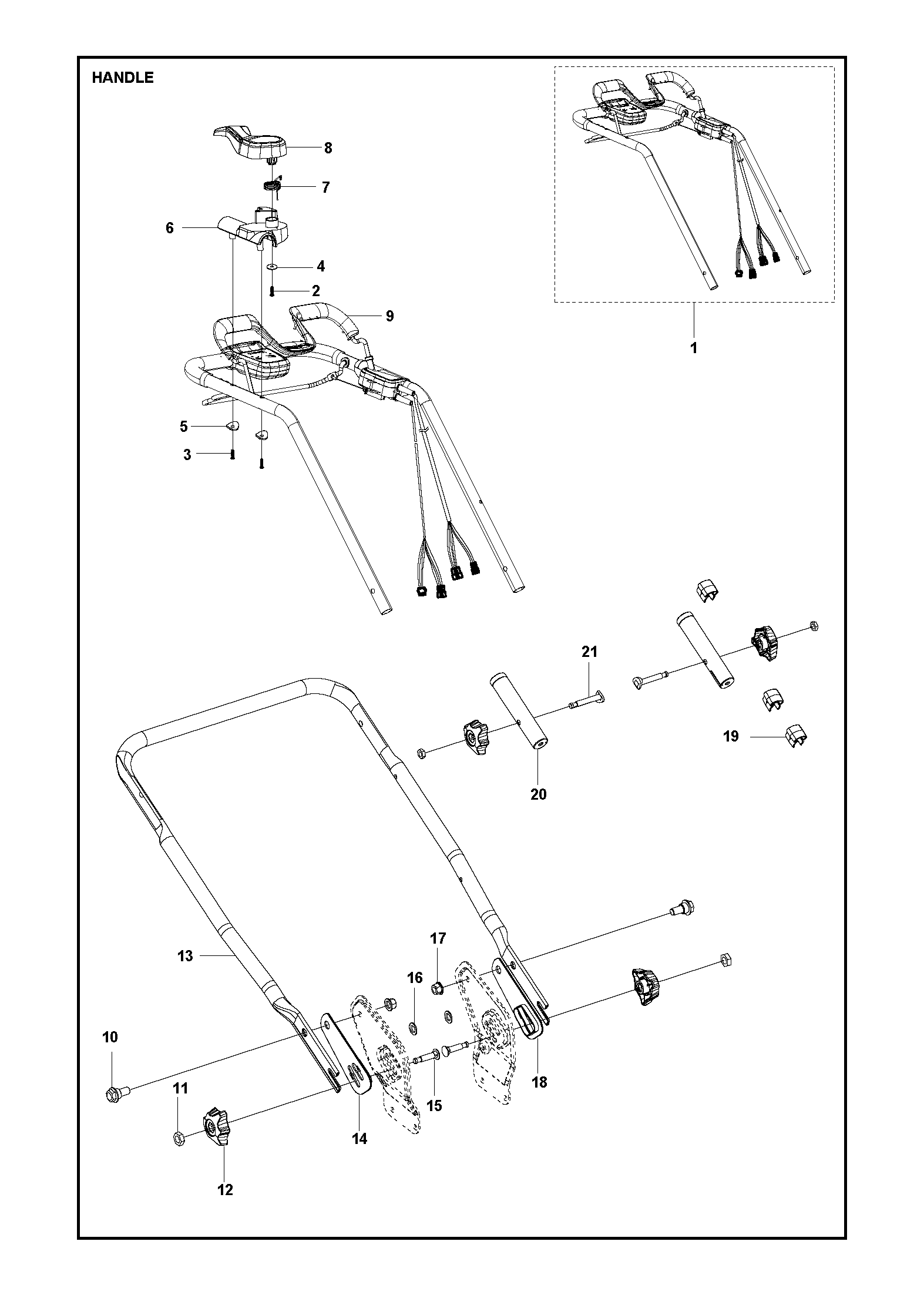

Nr.	Anzahl im Gerät		Artikel
	1		Griffbügel oben (Daye) (589969902)
	1		Schraube (579686701)
	2		Schraube Abdeckungen (579687501)
	1		Scheibe (579686501)
	2		Scheibe Griffbügelabdeckung (579688701)
	1		Halter Sicherheitsbügel-Anschlag (501490301)
	1		Torsionsfeder Schalterbegrenzer (579688801)
	1		Abdeckung Sicherheitsbügel-Anschlag (501490401)
	1		Abdeckung Sicherheitsbügelarm (501491301)
	2		Bolzen Griffbügelhalterung (502429901)
	4		Sechskantmutter (587913301)
	4		Drehknopf Griffbügelbefestigung (587585801)
	1		Griffbügel unten (579688001)
	1		Platte rechts Griffbügelhalterung (501055601)
	2		Bolzen unterer Griffbügelhalter (502259901)
	2		Abstandsring Griffbügelhalterung (502258701)
	2		Verschlussbolzen M8 (587913501)
	1		Platte links Griffbügelhalterung (501055501)
	3		Kabelhalter Griffbügel (501055701)
	2		Abdeckung Griffbügelgelenk (501055401)
	2		Bolzen Griffbügel (502402101)

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Mulchmesser 40cm (501171610) Mulch, 40cm, schwarz
	Messer Mulchkit (579856901) Mulchkit, #26300349801
	Drehknopf Griffbügelbefestigung (587585801) Griffbügel, #25341500101
	Messerhalter (579684501) Messerhalter
	Messerbolzen (579684101) Messer
	Federscheibe Messerbefestigung (579684201) Federscheibe
	Scheibe Messerbefestigung (579684301) Scheibe.

Zubehör

	Artikel beschreibung
	Mulchkit 41 Drive (582872801) 41 Drive
	Pflege- und Glanzspray 200ml (597255701) 500ml
	Akkuladegerät 40-C500X (970717101) QC330, 330W, 220V
	Akku (970845101) B360X, BLi300, 9Ah, 324Wh
	Akkuladegerät 40-C500X (970717101) QC330, 330W, 230V
	Akku (970457201) B140, BLi20
	Akku (967091901) BLi200, 5Ah, 180Wh
	Akku (967241901) BLi150, 36V, 4.2Ah
	Ladegerät QC80 80W 220V (967335631) QC80, 80W, 220V
	Ladegerät QC80F 80W 12V (967628301) QC80F, 80W, 12V
	Akku (967937701) BLi30, 7.5Ah, 270Wh
	Gehörschutz mit UKW-Radio (578274903) Kopfbügel
	Gehörschutz mit UKW-Radio (505665378) mit Kopfbügel
	Erste-Hilfe-Set (502525501) Erste-Hilfe-Set.
	Verbandsmaterial Erste-Hilfe-Packung (504095301) Erste-Hilfe-Packung
	Verbandsmaterial Druckverband (505665206) Druckverband
	Gehörschutz Gardener 10 Stk. (505699012) 10 Stk.
	Mikrofon mit Boom-Funktion X-Com-R (596489501) für X-COM-R
	Hygiene-Kit Bluetooth X-COM R (596489401) Bluetooth X-COM R
	Gehörschutzbügel X-COM R (595084001) X-COM R
	Hygiene-Kit Gehörschutz Gardener (597795201) Gehörschutz Gardener

Dokumente

Für Husqvarna LC 141iV stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.

Explosionszeichnungen

Die Explosionszeichnung (PDF) zeigt Positionsnummern, Baugruppen und Artikelnummern und hilft Ihnen, Original‑Ersatzteile für Husqvarna LC 141iV schnell zu identifizieren.

LC141VLi 967099201 2016-09

Sprachen des Dokuments: EN

Notieren Sie bitte die Teilenummer und nutzen Sie unsere Suche, um das Teil zu bestellen. Bitte achten Sie auf das Baujahr Ihres Geräts.

Bedienungsanleitungen

Bedienungsanleitung (PDF) für Husqvarna Rasenmäher LC 141iV – Inbetriebnahme, Einstellungen, Wartung und Sicherheit.

LC 141iV LC 141i LC141C 2023

Sprachen des Dokuments: ANY

Wählen Sie die passende Version nach Modelljahr oder Produktnummer; Inhalte können je nach Variante abweichen.

Benötigen Sie Ersatzteile?

Finden Sie mit unserem Husqvarna Teilefinder schnell und unkompliziert das passende Ersatzteil für Ihr Husqvarna Gerät. Durchstöbern Sie die Explosionszeichnungen Ihres Modells und bestellen Sie die benötigten Komponenten mühelos.

Zum Ersatzteilkatalog
