Husqvarna LC 247Li | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell LC 247Li von Husqvarna. Weitere Informationen findest Du in den zugehörigen Dokumenten und Anleitungen.

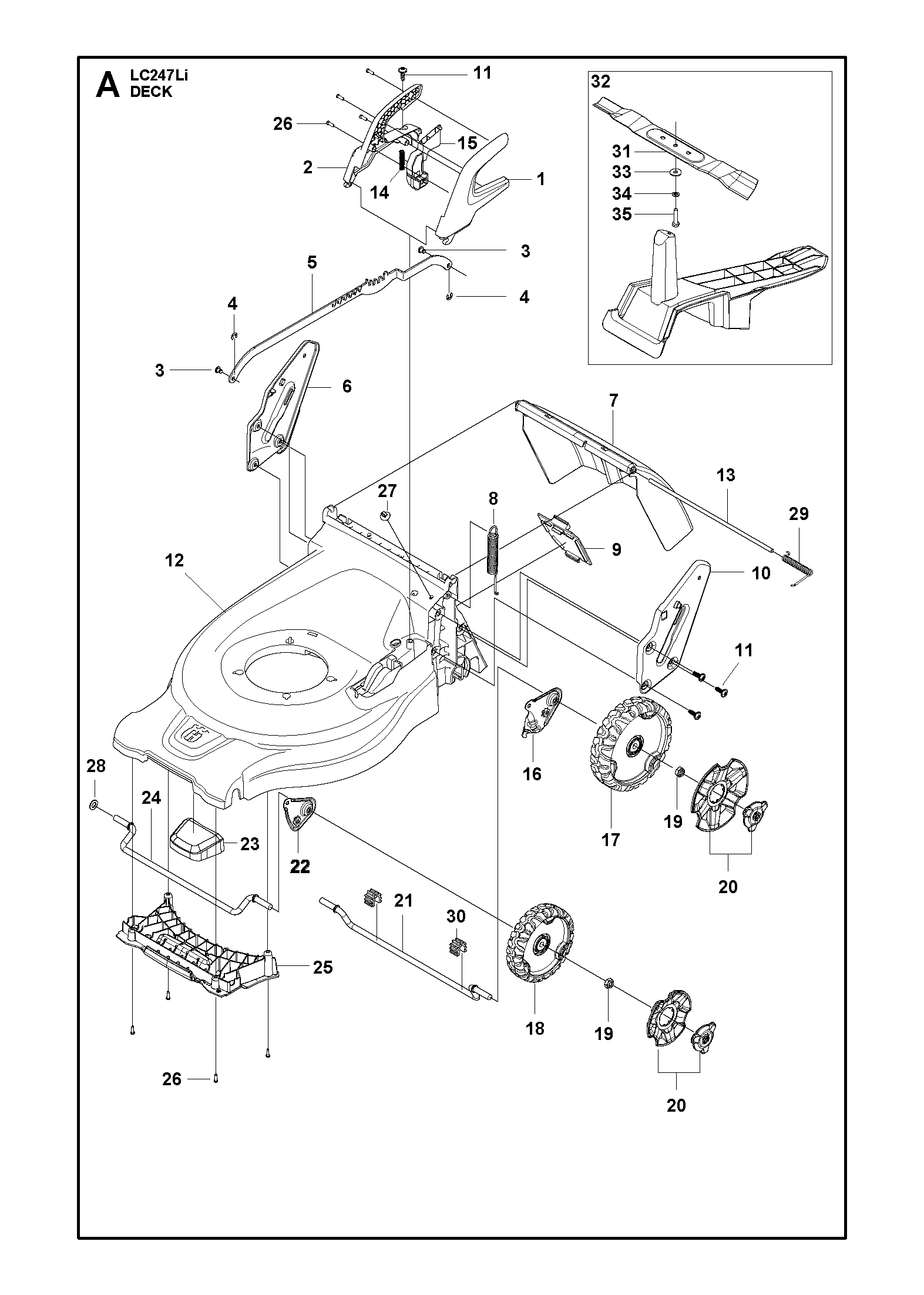

Ersatzteilkatalog für LC 247Li

Nr.	Anzahl im Gerät		Artikel
	1		Gehäusehälfte Höhenverstellung links (587203701) Husqvarna,Suspension - Left - Height adjustment
	1		Gehäusehälfte rechts Höhenverstellung (587203801) Husqvarna,Suspension - Right - Height adjustment
	2		Welle Höhenverstellung (587687001) Suspension
	2		E-Clip-Sicherungsring 7x0.9 (735311220) 7x0.9 St PP,SHAFTS
	1		Stange Höhenverstellung 170/210mm (587160801) Suspension 170/210
	1		Stützbügel Griffbügel rechts (587212302) right
	1		Heckauswurfklappe (587101403) HVA,rear discharge
	1		Ausgleichsfeder Höhenverstellung 47cm (587674401) 47 cm,Balance - Suspension
	1		Serviceklappe (587095402) Mähdeck
	1		Stützbügel Griffbügel links (587212102) left
	7		Schraube 8x24 (578175802) 8x24, TBO,For Thermoplastics
	1		Mähdeckgehäuse 47cm (587151005) Husqvarna,47 cm
	1		Achse Heckauswurfklappe (586984601)
	1		Feder Knopf Höhenverstellung (589597601) HA Button
	1		Knopf Höhenverstellung (587697401) ASSY - Suspension - Height adjustment
	1		Lenkerarm hinten Laufrad 210mm (587674301) Rear idler 210
	2		Hinterrad 210mm (584611603) Husqvarna, With Sleeve,210, idle, medium
	2		Vorderrad 170mm (587631501) Husqvarna,170, Idler
	4		Sicherungsmutter M12x10 (587990901) Lock, M12x10
	4		Radkappe 210mm (584159301) Wheel ¯210mm
	1		Hinterachse Radaufhängung 47cm (587072601) Rear 47 cm,Suspension
	2		Lenkerarm vorne Laufrad 170mm (587072401) Front idler 170
	1		Vorderachse Radaufhängung 47cm (587072602) Front 47 cm,Suspension
	1		Gleitplatte vorne (588202701) Husqvarna,Front
	8		Schraube T50x16 (502435301) T50x16 Zn/Fe (A009)
	1		Kabelbinder mit Tannenbaumclip 170x5mm (579317401) FIR TREE 170x5
	1		Scheibe 12/22/2 (577092801) 12/22/2 FZB ISO7089
	1		Feder Heckauswurfklappe (587101501) hatch
	2		Abstandshalter 47cm (583055001) Push, 47 cm
	1		Messer Combi 47cm schwarz (590701010) 47cm
	1		Mulchkit Akku-Rasenmäher 47cm (590790901) Mulch plug and combi blade
	1		Scheibe 8.4/25x2mm (734116441)
	1		Federscheibe Messerbefestigung (579684201)
	1		Sechskantschraube M8x30 (725245571) M8x30 8.8 ZBP

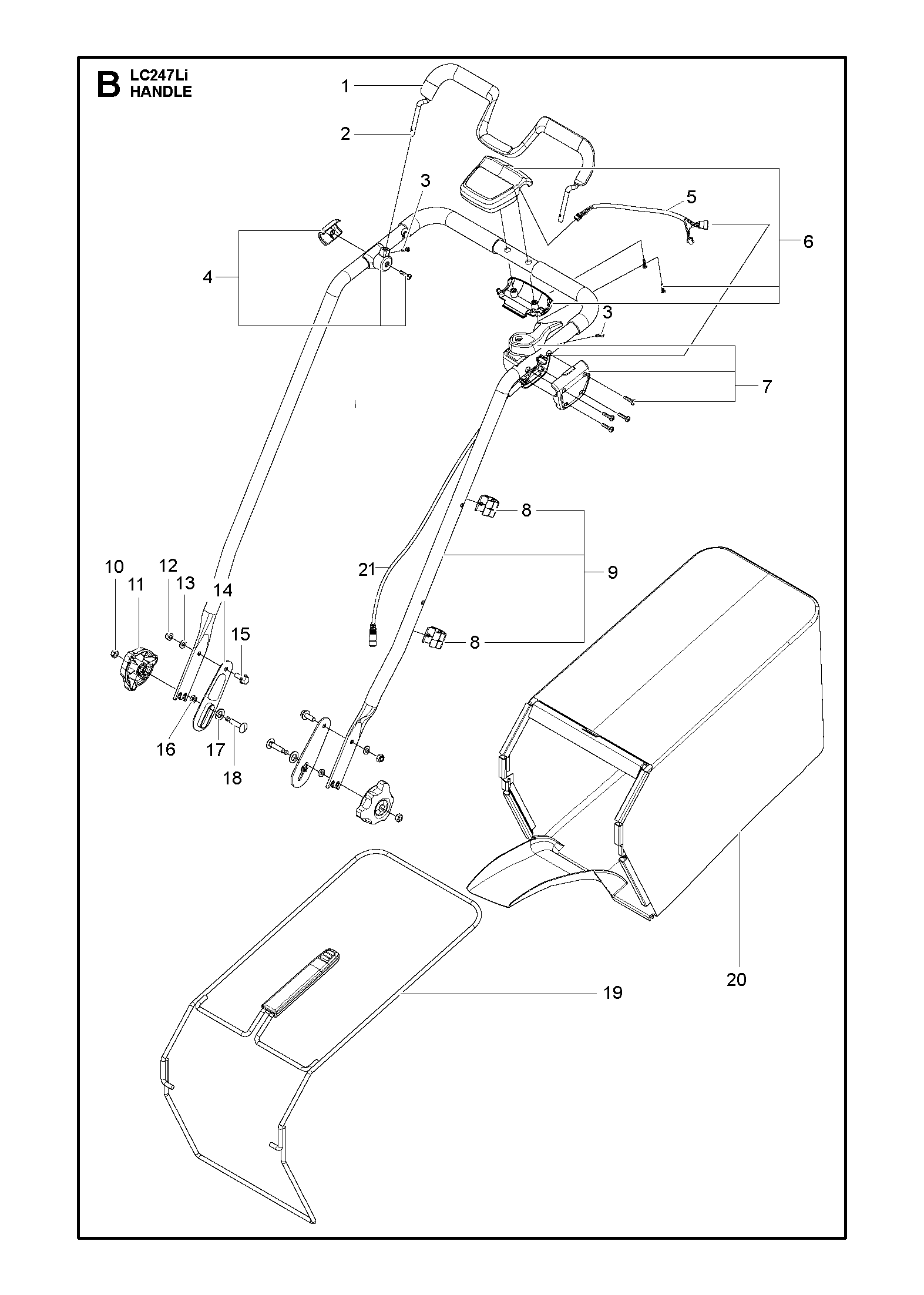

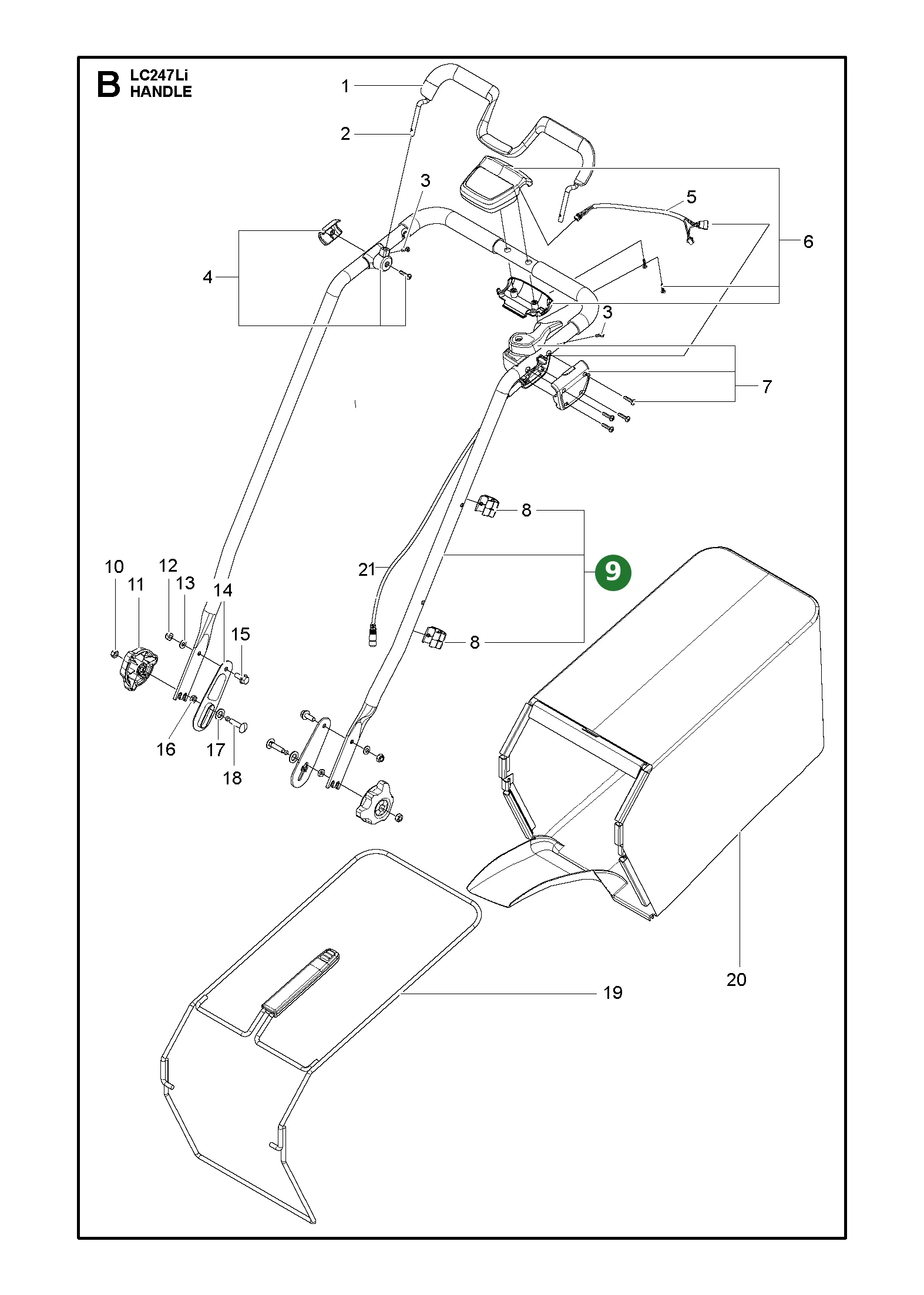

Nr.	Anzahl im Gerät		Artikel
	1		Griff Sicherheitsbügel (590593801) Ergonomic bail attachment
	1		Sicherheitsbügel (590593902) OPC Bail
	2		Schraube M4 Sicherheitsbügel (593198701) M4 bail screw
	1		Stützarm Sicherheitsbügel (593118701) Bail support assembly
	1		Verlängerungskabel Bedienfeld (593198601) Control panel assy cable
	1		Steuerungsplatine Bedienfeld (591154703) Push
	1		Schaltdose Griffbügel (593117901) Push
	2		Kabelhalter Griffbügel (591086401) Handle mounted clip
	1		Griffbügel oben (593119701) Upper
	2		Sechskantmutter M8 (731231801) M8 8 ZPB,ISO 4032
	2		Knopf Griffbügelstütze (587237201) handle
	2		Sicherungsmutter M8 (732211801) M8-8
	2		Scheibe 16x8x1.5 (734182051) 8x16x1.5 St ZPB,Type NB
	2		Scheibe Griffbügelstütze (587780401) Washer handle/handlesupport
	2		Schraube M8x20 (506570104) M8x20 8.8 ZPB,EHHFM
	2		Sechskant-Flachmutter M8 (731431801) M8 St 04 ZPB,ISO 4035
	2		Nylonscheibe (588157401) Nylon Washer
	2		Schlossschraube M8 (Esloc) (588157302) Esloc,Carriage Bolt M8
	1		Rahmen Grasfangbeutel (587182001) Grassbag
	1		Grasfangbeutel (587292301) Husqvarna, Fabric assembly
	1		Kabel Griffbügel 102cm (597688701)

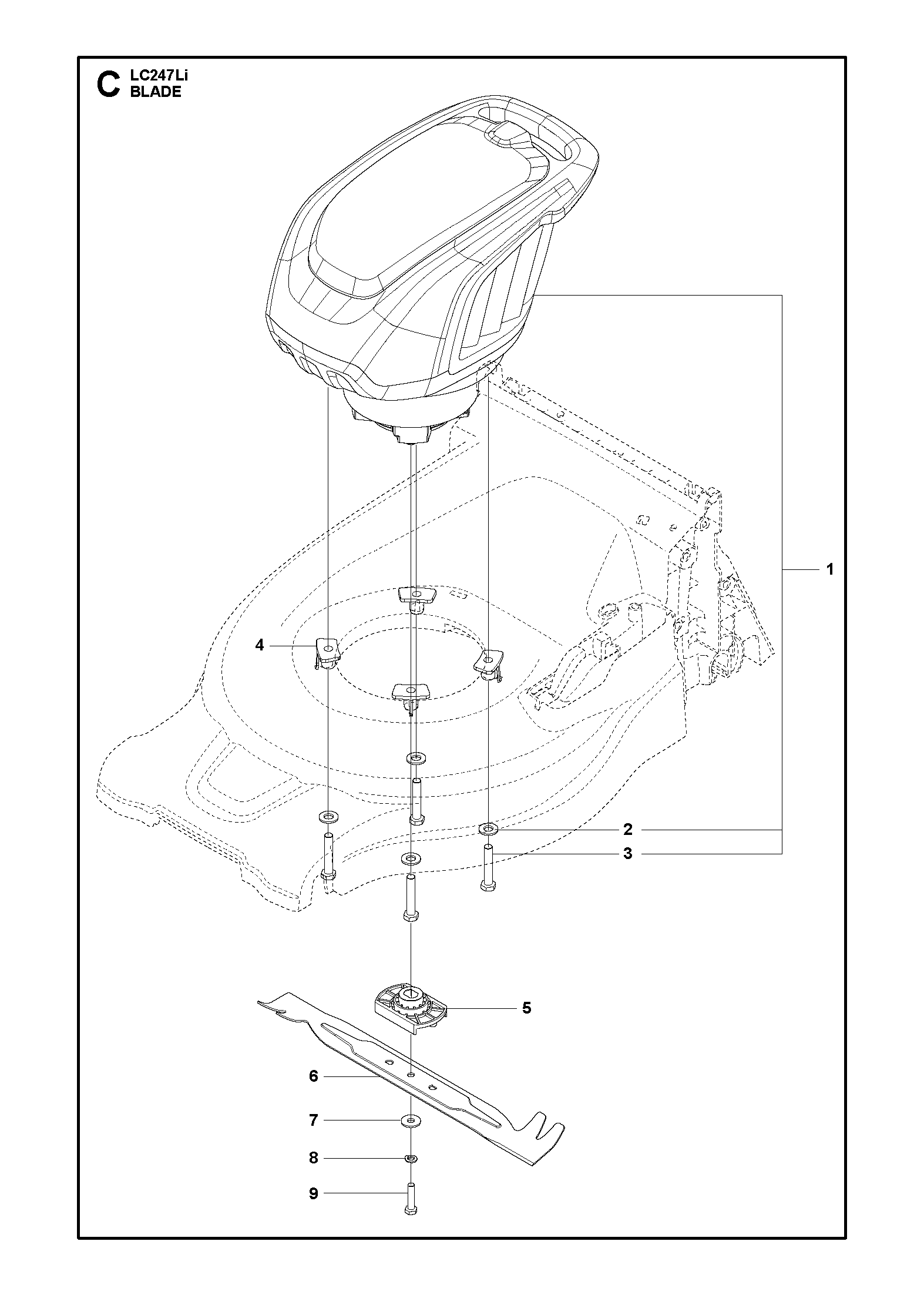

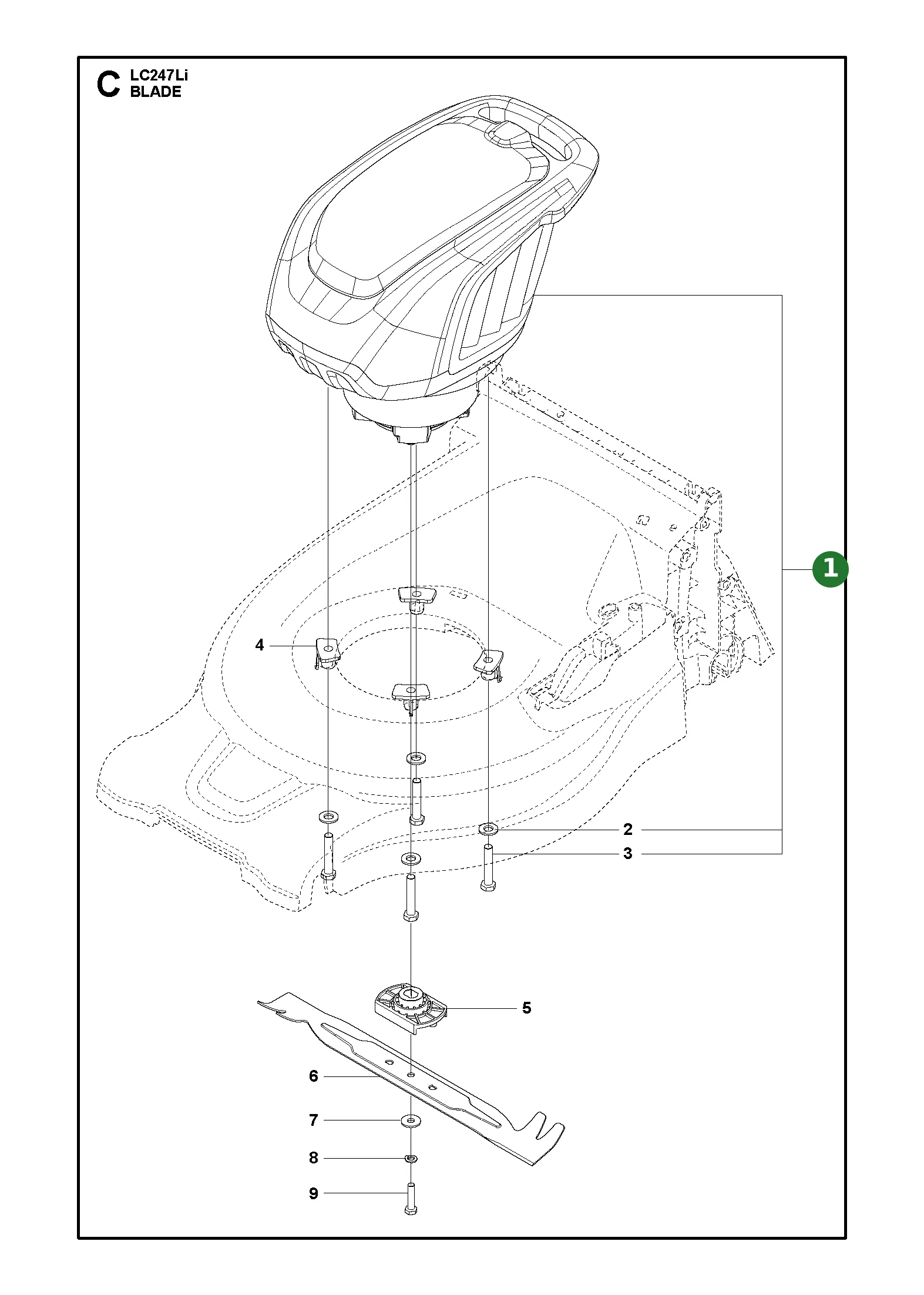

Nr.	Anzahl im Gerät		Artikel
	1		Antriebseinheit Schneidmotor (590531401) Powerhead
	4		Scheibe 10.5x22x2 (504466801) 10.5x22x2 BRB ZPB
	4		Sechskantschraube M10x55 (725250271) M10x55 8.8 ZPB,ISO 4017
	4		Hülse Motorbefestigung (578295101) For engine screws, Plastic chassis
	1		Messeraufnahme (591084301) Transmission system
	1		Messer 47cm schwarz (590593410) 47cm
	1		Scheibe 8.4/25x2mm (734116441)
	1		Federscheibe Messerbefestigung (579684201)
	1		Sechskantschraube M8x30 (725245571) M8x30 8.8 ZBP

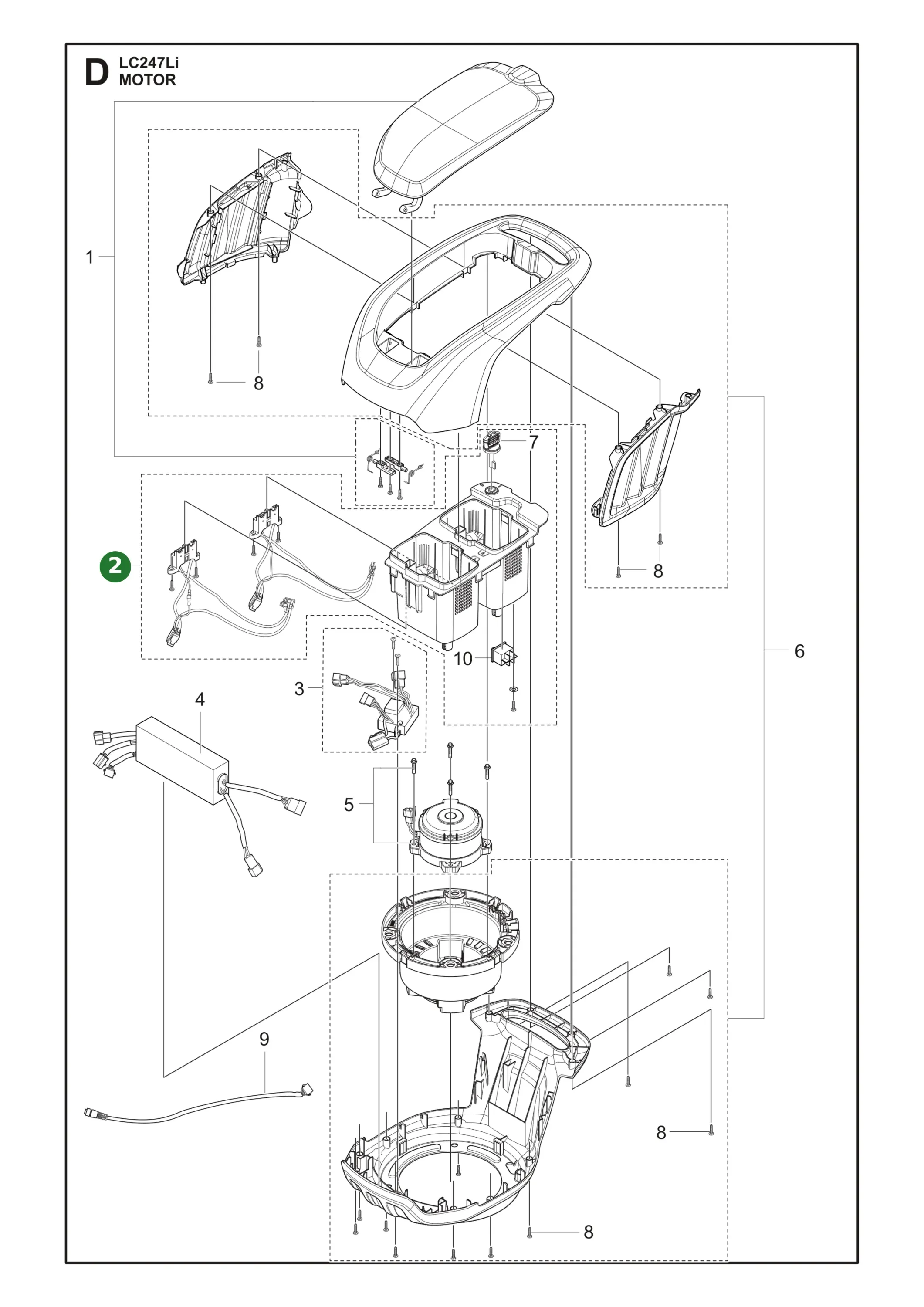

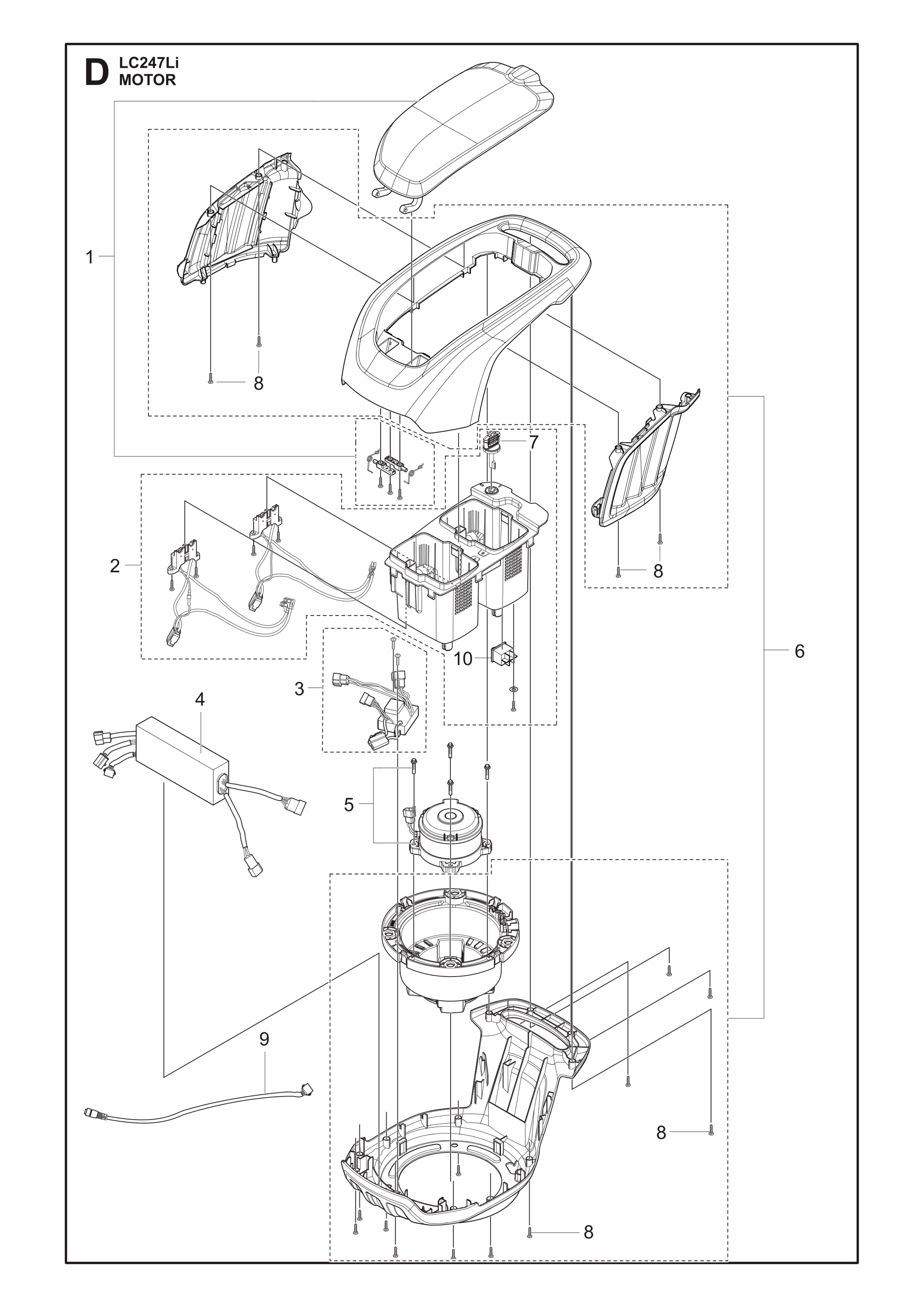

Nr.	Anzahl im Gerät		Artikel
	1		Deckel Akkukasten mit Scharnier (593124301) Powerhead lid and hinge
	1		Akkukasten (593124501) Battery pocket. Local - 90000309801
	1		Kontaktblech Akkukasten-Steuerung (593133601) Battery control plate
	1		Steuereinheit Messermotor (593132601) Motor control box. Local - 2108200014A.
	1		Steuereinheit Messermotor (593132602) Motor control box. Tyco - 2106300271A.
	1		Messermotor 750W bürstenlos (592749301) Brushless motor 750W
	1		Motorabdeckung (593203901) Power unit cover
	1		Taste Akkukasten (501490101) battery pocket key
	16		Schraube selbstschneidend ST4x16 (593755501) Engine hood screws
	1		Kabel Griffbügel (593722801) handle
	1		Schlüsselschalter 4-polig (579686902) 4 pin switch

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Messer 47cm schwarz (590593401) 47cm, schwarz, ohne Aufkleber
	Messeraufnahme (591084301) Antriebssystem
	Knopf Griffbügelstütze (587237201) Griffbügelstütze
	Scheibe 8.4/25x2mm (734116441) 8.4/25x2, SRKB
	Sechskantschraube M8x30 (725245571) M8x30, ISO 4017/2702, 8.8, verzinkt, EHHM
	Federscheibe Messerbefestigung (579684201) Federscheibe

Zubehör

	Artikel beschreibung
	Mulchkit Akku-Rasenmäher 47cm (590790901) Akku-Rasenmäher, 47cm
	Akkuladegerät 40-C500X (970717101) QC330, 330W, 220V
	Akku (970845101) B360X, BLi300, 9Ah, 324Wh
	Akkuladegerät 40-C500X (970717101) QC330, 330W, 230V
	Akku (970457201) B140, BLi20
	Akku (967091901) BLi200, 5Ah, 180Wh
	Akku (967241901) BLi150, 36V, 4.2Ah
	Ladegerät QC80 80W 220V (967335631) QC80, 80W, 220V
	Ladegerät QC80F 80W 12V (967628301) QC80F, 80W, 12V
	Akku (967937701) BLi30, 7.5Ah, 270Wh

Dokumente

Für Husqvarna LC 247Li stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.

Bedienungsanleitungen

Bedienungsanleitung (PDF) für Husqvarna Rasenmäher LC 247Li – Inbetriebnahme, Einstellungen, Wartung und Sicherheit.

Husqvarna LC 247Li LC 347VLi 2018-12

Sprachen des Dokuments: ANY

Husqvarna LC 247Li LC 347VLi 2017-12

Sprachen des Dokuments: ANY

Wählen Sie die passende Version nach Modelljahr oder Produktnummer; Inhalte können je nach Variante abweichen.
