Husqvarna LC 247SP | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell LC 247SP von Husqvarna. Weitere Informationen findest Du in den zugehörigen Dokumenten und Anleitungen.

Ersatzteilkatalog für LC 247SP

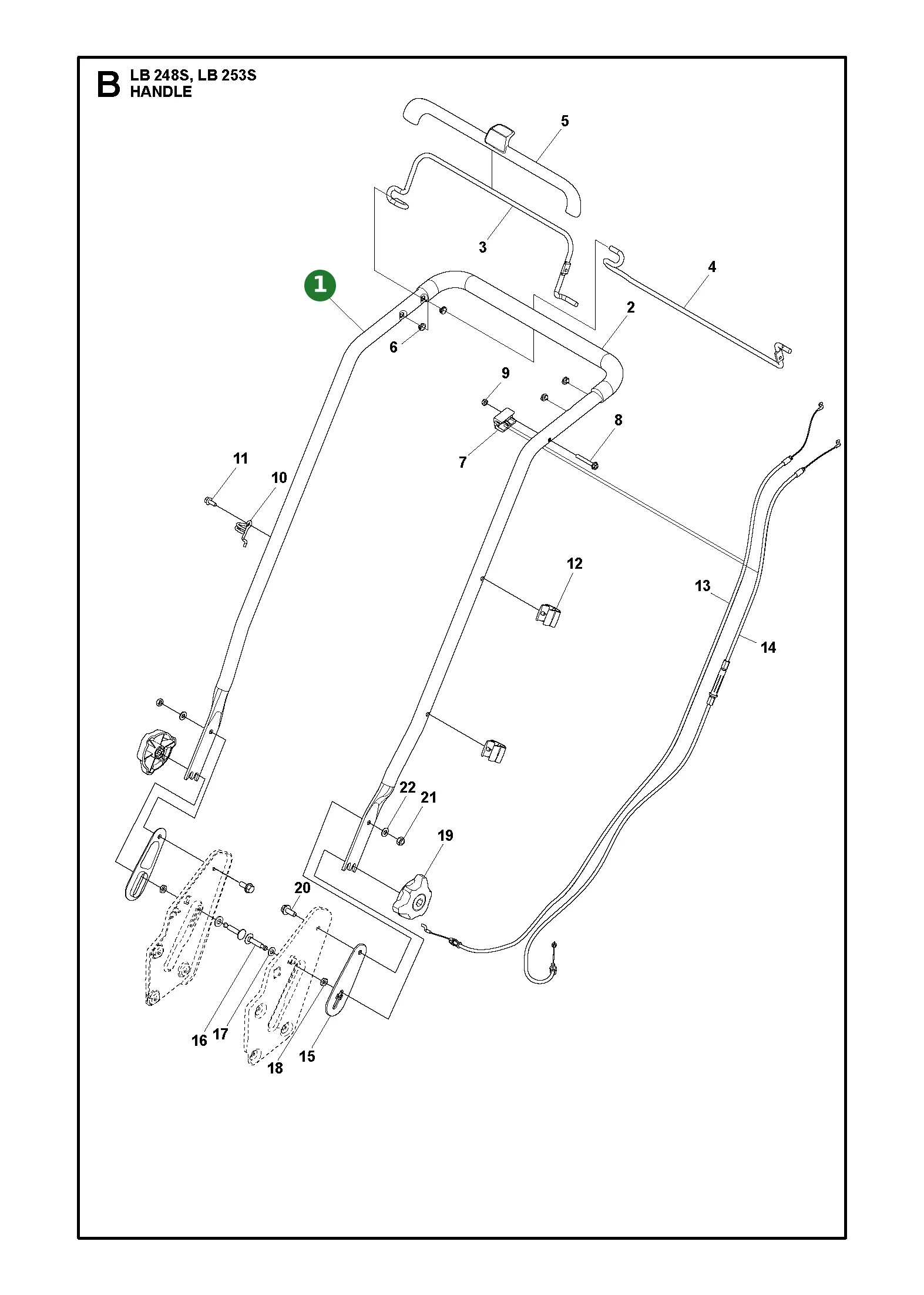

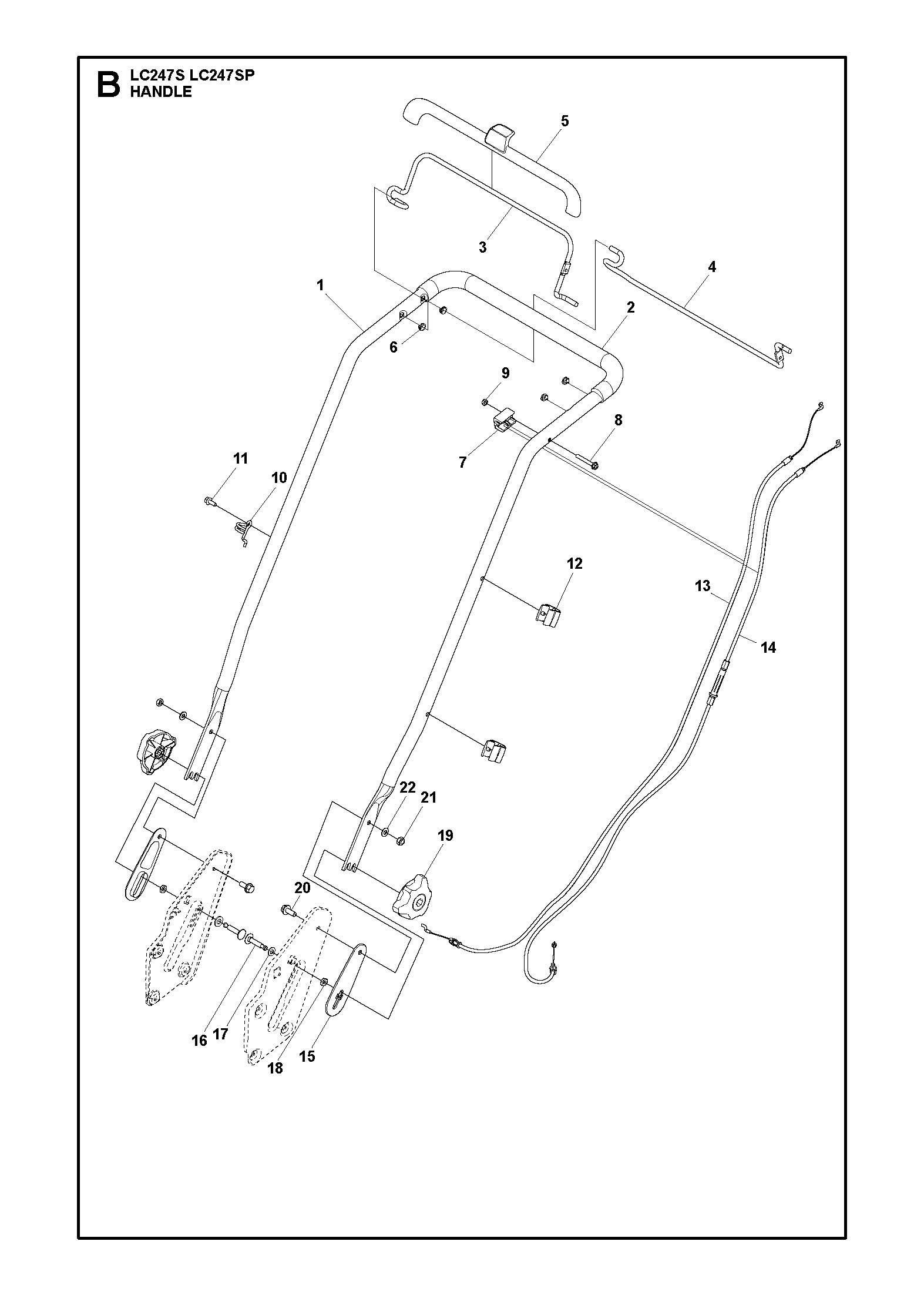

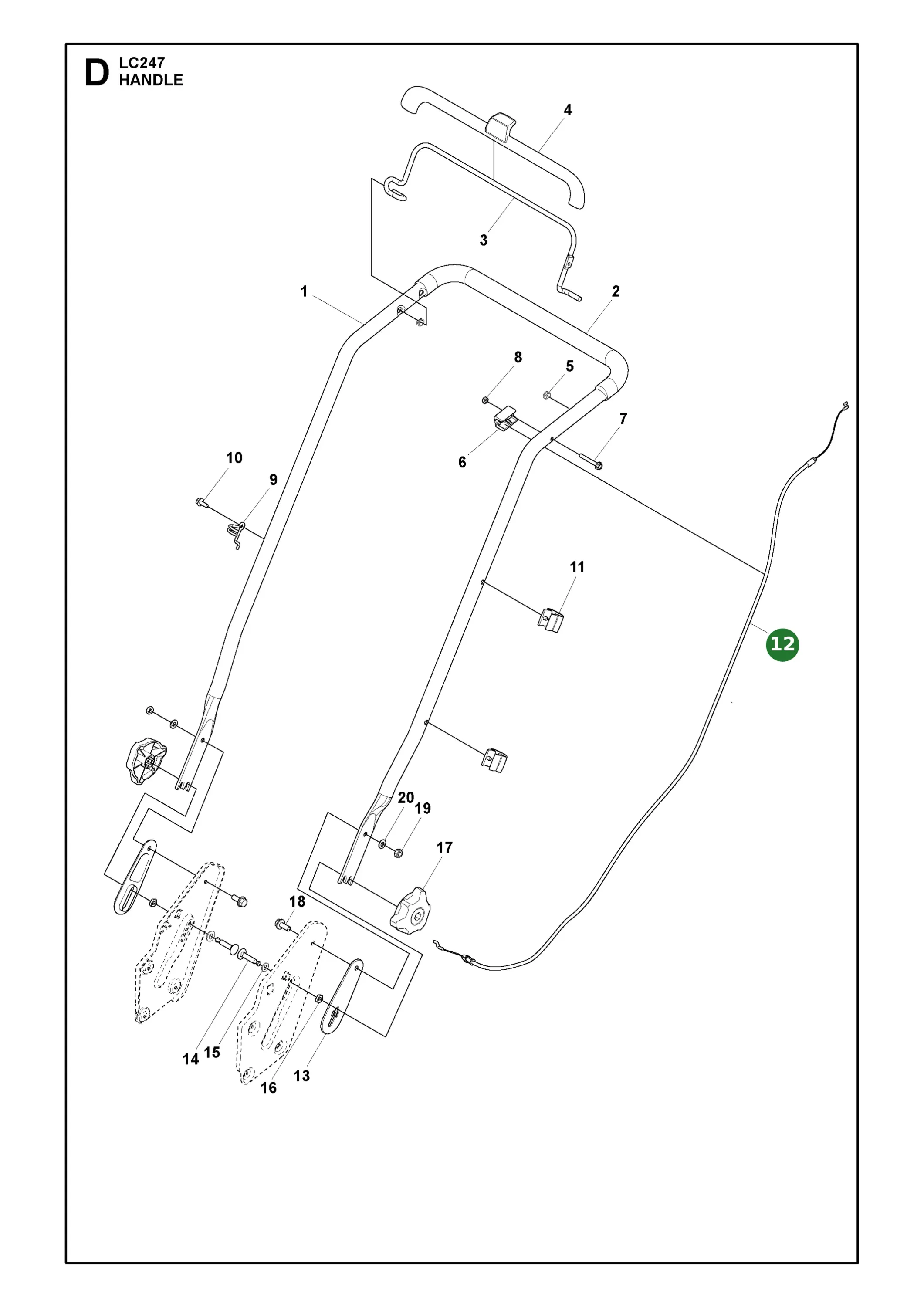

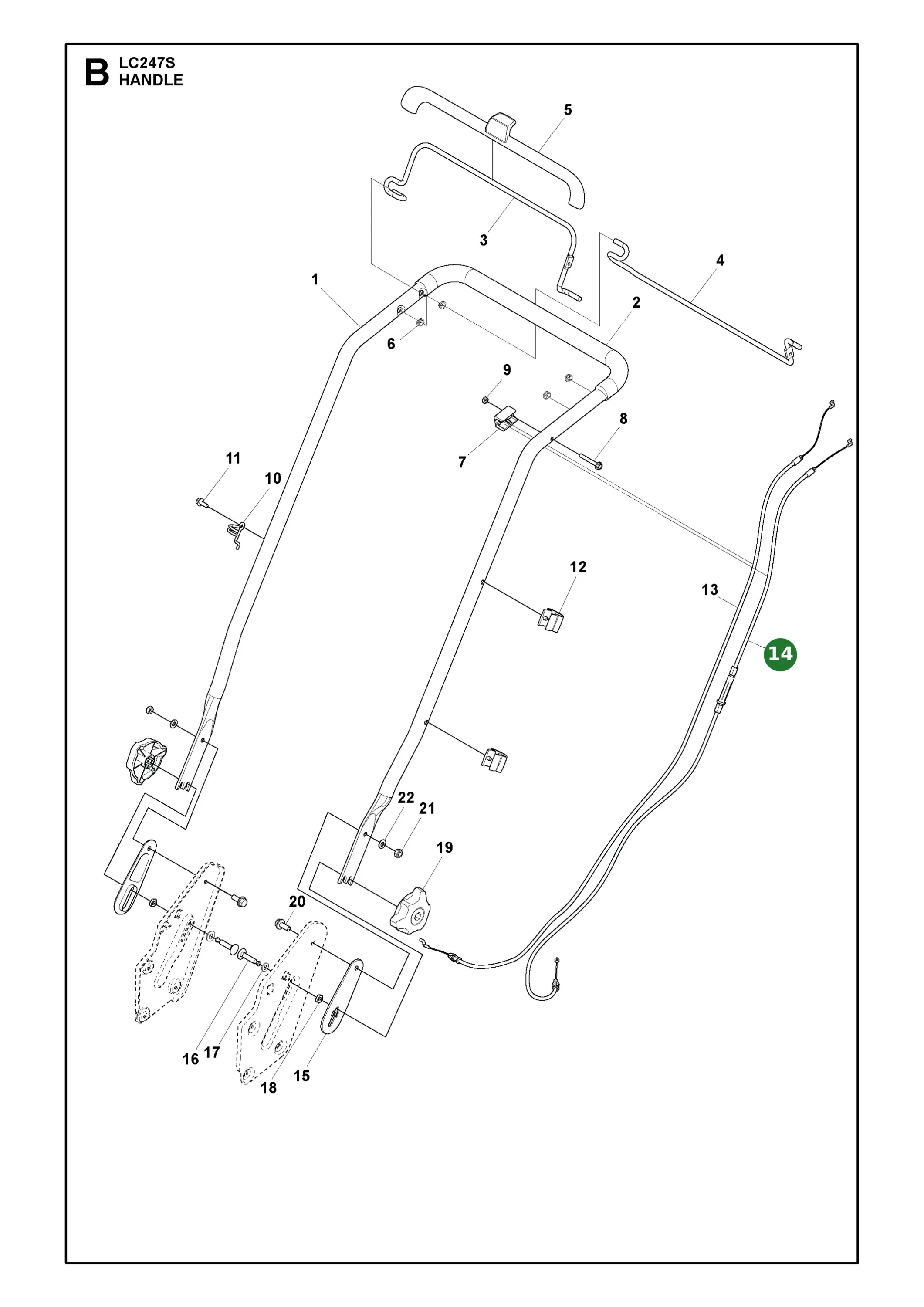

Nr.	Anzahl im Gerät		Artikel
	1		Griffbügel oben (582818102)
	1		Gummigriffrohr Griffbügel (501110101)
	1		Sicherheitsbügel (587101702)
	1		Fahrantriebsbügel (587101802)
	1		Griff Sicherheitsbügel (587102502)
	4		Buchse Sicherheitsbügel (503320902)
	1		Halter Bremszug Griffbügel (531208043)
	1		Schraube M6x45 (535475245)
	1		Sicherungsmutter M6 (732251601)
	1		Öse Starterseil (587102701)
	1		Schraube M6x16 (725236861)
	2		Kabelhalter Griffbügel (579134601)
	1		OPC-Steuerzug 53cm (582105301)
	1		Fahrantriebszug 53cm (582105201)
	2		Scheibe Griffbügelstütze (587780401)
	2		Schlossschraube M8 (Esloc) (588157302)
	2		Nylonscheibe (588157401)
	2		Sechskant-Flachmutter M8 (731431801)
	2		Knopf Griffbügelstütze (587237201)
	2		Schraube M8x20 (506570104)
	2		Sicherungsmutter M8 (732211801)
	2		Scheibe 16x8x1.5 (734182051)

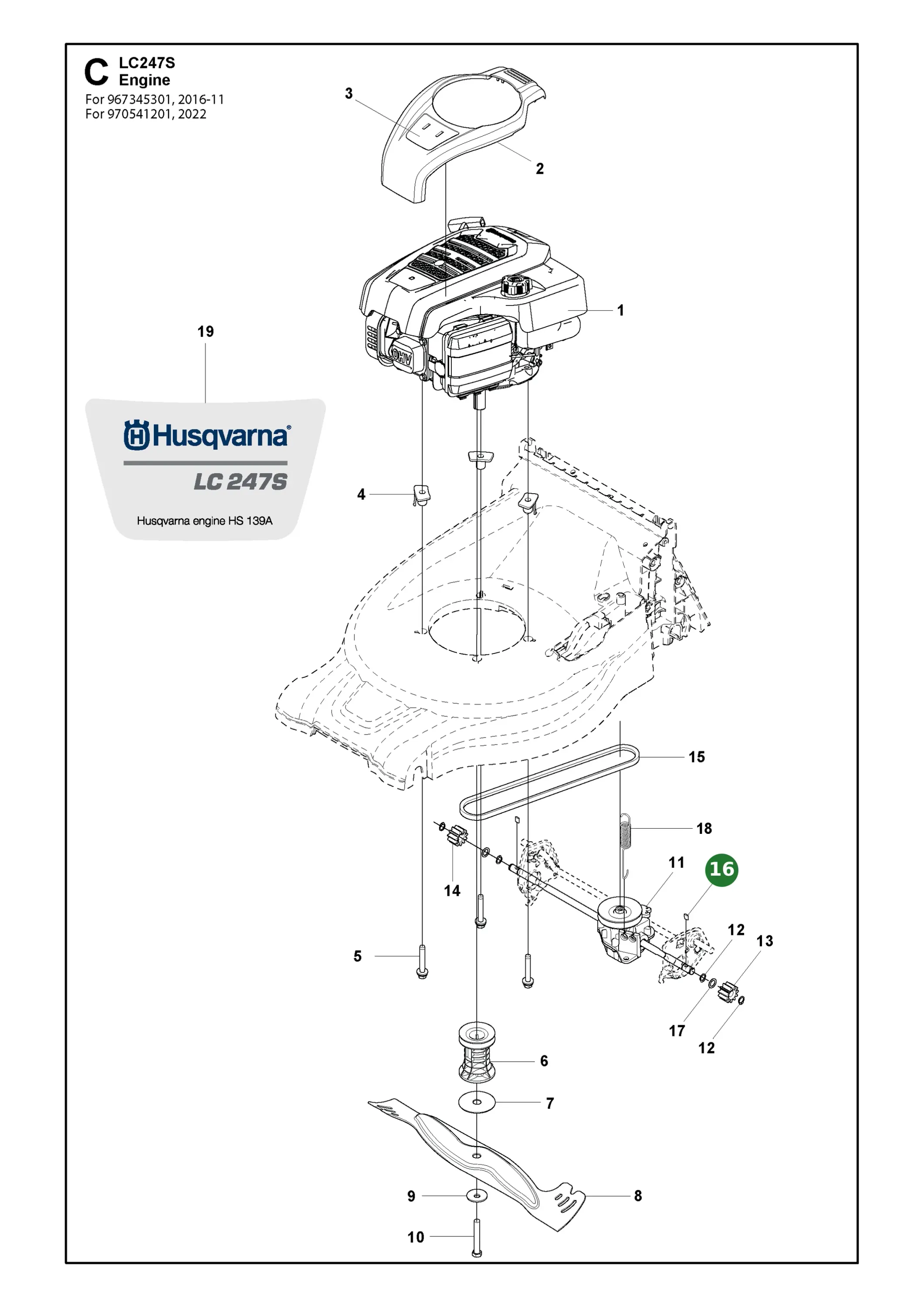

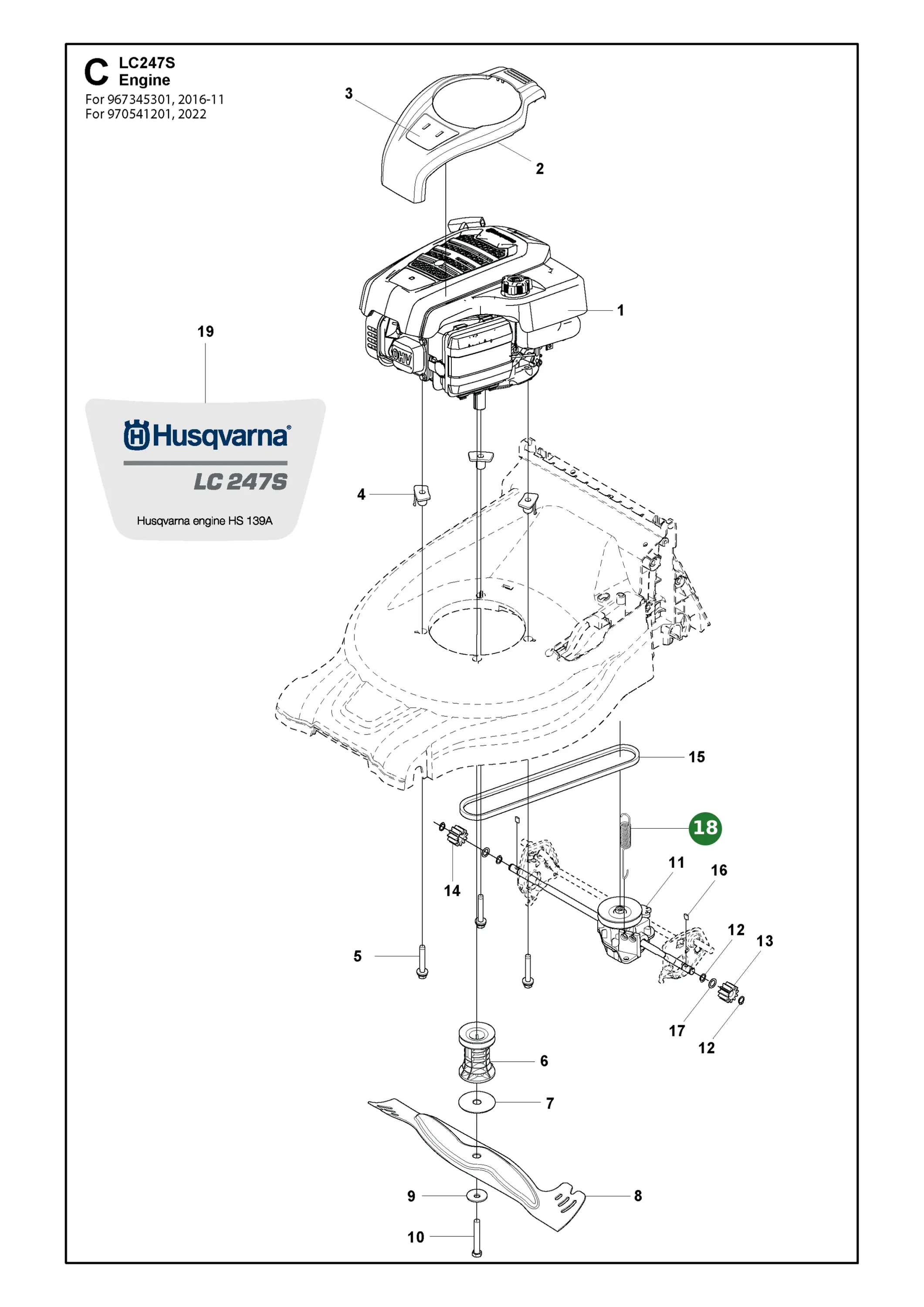

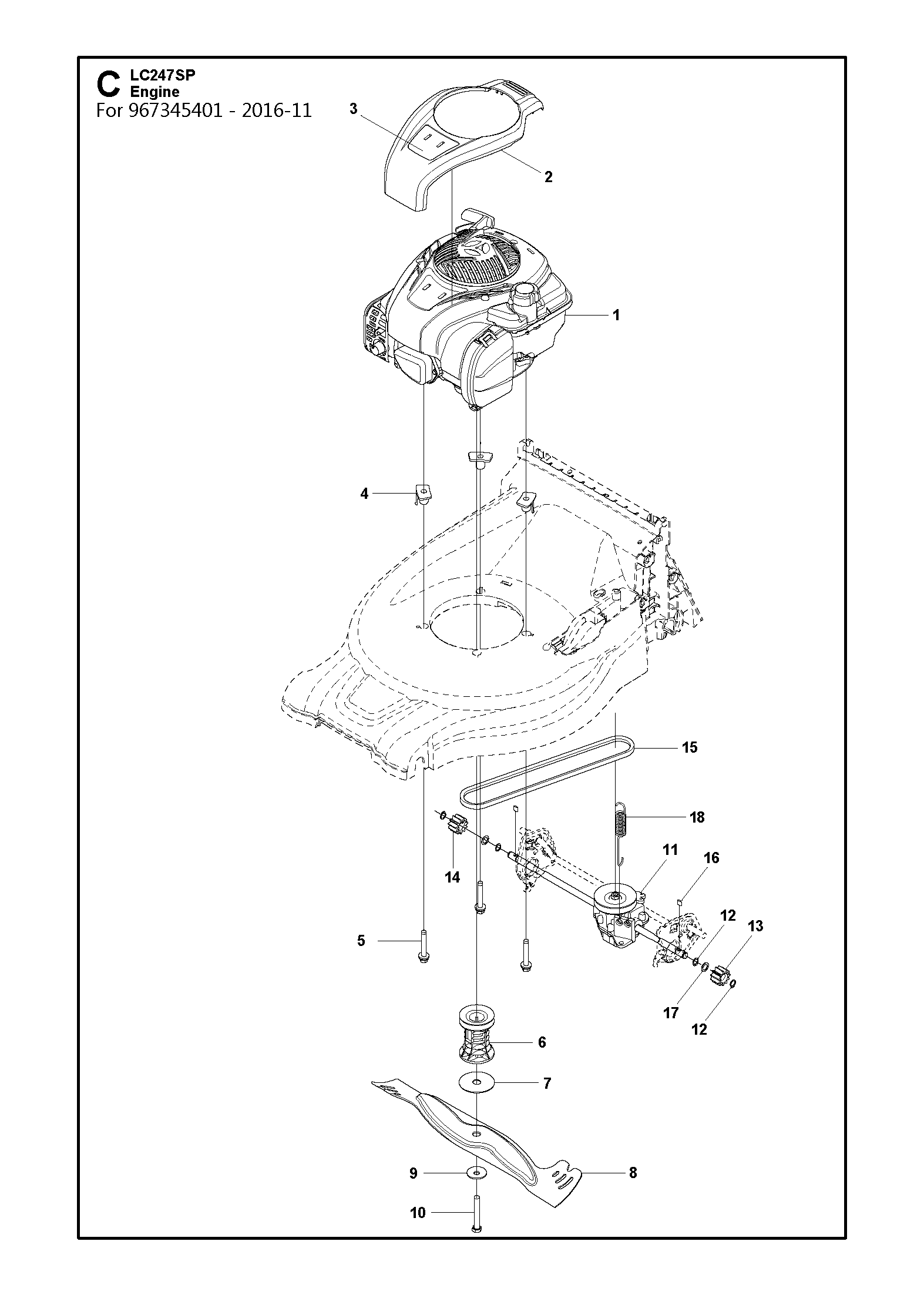

Nr.	Anzahl im Gerät		Artikel
	1		Benzinmotor Briggs & Stratton 575EX (588639001)
	1		Motorabdeckung mit orangem Einsatz (588878701)
	1		Motoraufkleber (588888502)
	3		Hülse Motorbefestigung (578295101)
	3		Schraube Motorbefestigung (578294801)
	1		Messeraufnahme Ø22mm (588645701)
	1		Fiberscheibe D61 (503259401)
	1		Messer 470mm (588275510)
	1		Tellerfeder Messerbefestigung 34x10.2x2.5mm (503332501)
	1		Schraube UNF 3/8x64 Messeraufnahme (504456403)
	1		Getriebe Fahrantrieb (582370301)
	4		Sicherungsring SGA 12x1 (735311401)
	1		Antriebsritzel links (501869702)
	1		Antriebsritzel rechts (501869701)
	1		Riemen Fahrantrieb Ld=785mm (589324604)
	2		Bolzen Freilaufsystem (582041101)
	2		Scheibe 12x18x1mm (PS) (504460801)
	1		Zugfeder Getriebe (582362001)

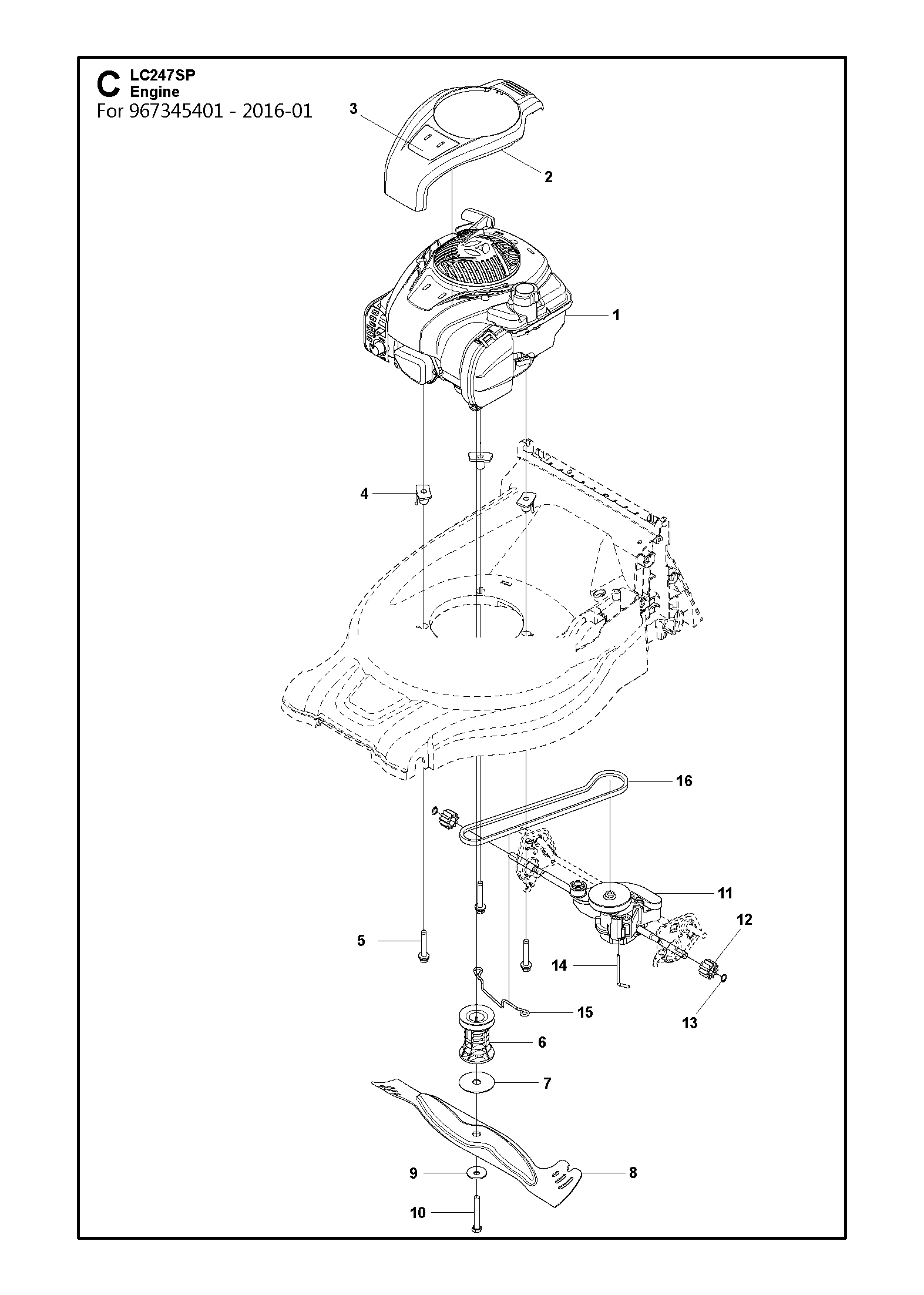

Nr.	Anzahl im Gerät		Artikel
	1		Benzinmotor Briggs & Stratton 575EX (588639001)
	1		Motorabdeckung mit orangem Einsatz (588878701)
	1		Motoraufkleber (588888502)
	3		Hülse Motorbefestigung (578295101)
	3		Schraube Motorbefestigung (578294801)
	1		Messeraufnahme Ø22mm (588645701)
	1		Fiberscheibe D61 (503259401)
	1		Messer 470mm (588275510)
	1		Tellerfeder Messerbefestigung 34x10.2x2.5mm (503332501)
	1		Schraube UNF 3/8x64 Messeraufnahme (504456403)
	1		Getriebegehäuse Fahrantrieb 47cm (587182101)
	2		Antriebsritzel Hinterrad (544342301)
	2		Sicherungsring SGA 12x1 (735311401)
	1		Riemenführung hinten (587938601)
	1		Riemenführung vorne (587938501)
	1		Riemen Fahrantrieb Li=804mm (589563301)

Nr.	Anzahl im Gerät		Artikel
	1		Grasfangbeutel (587292301)
	1		Rahmen Grasfangbeutel (587182001)
	1		Griffteil Grasfangbeutel unten (588188502)
	1		Griffteil Grasfangbeutel oben (588188402)
	1		Schraube T50x16 (502435301)

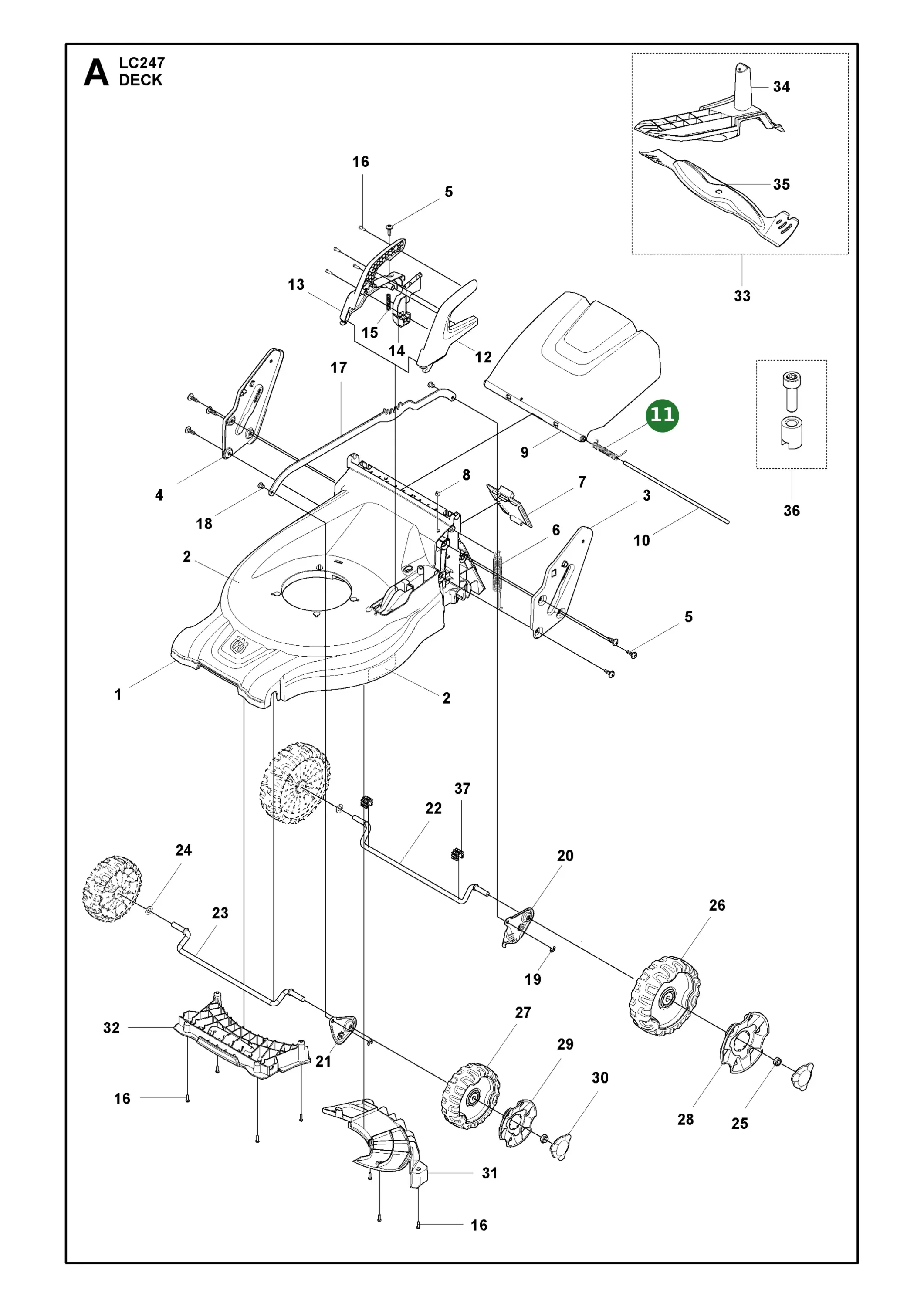

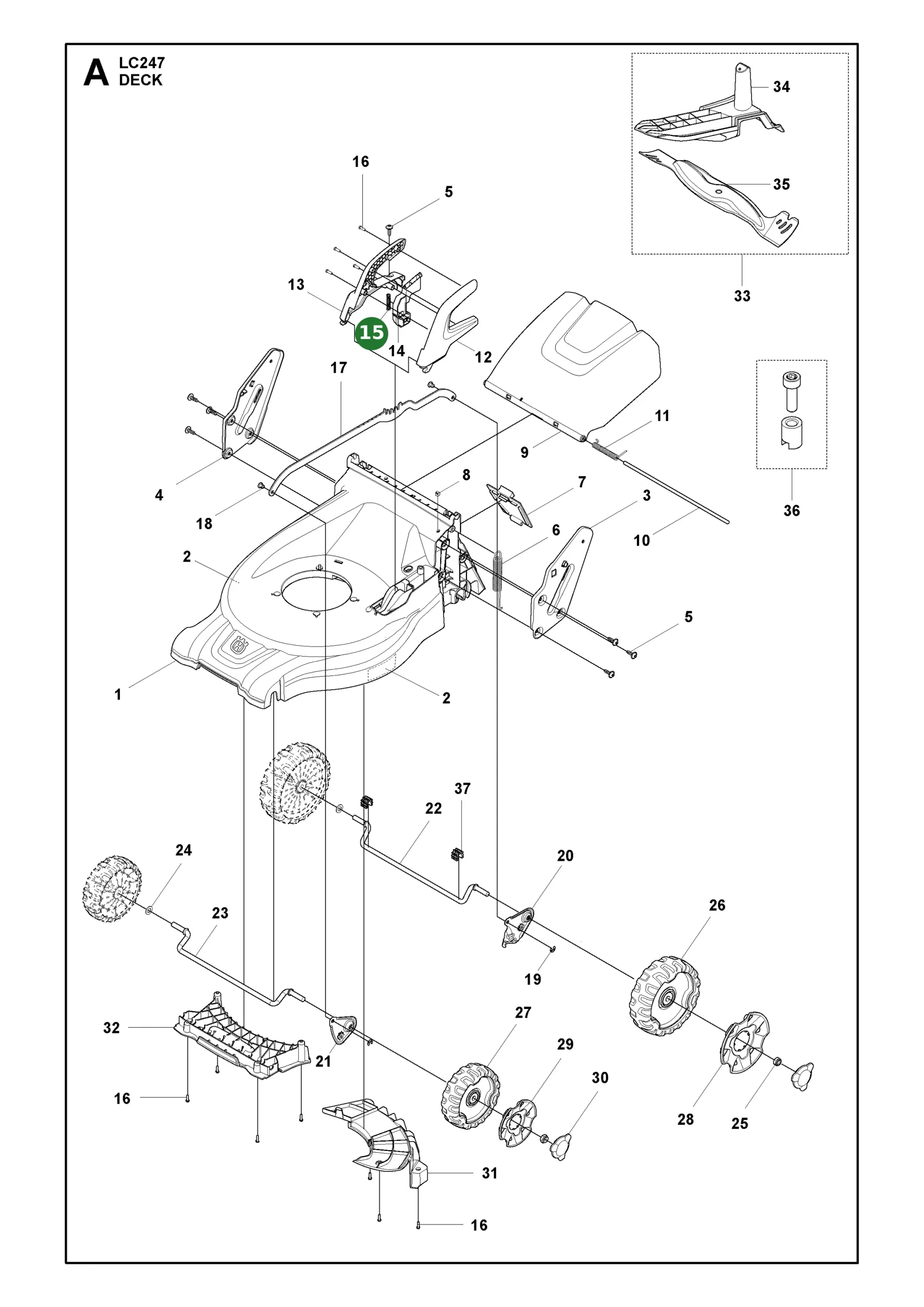

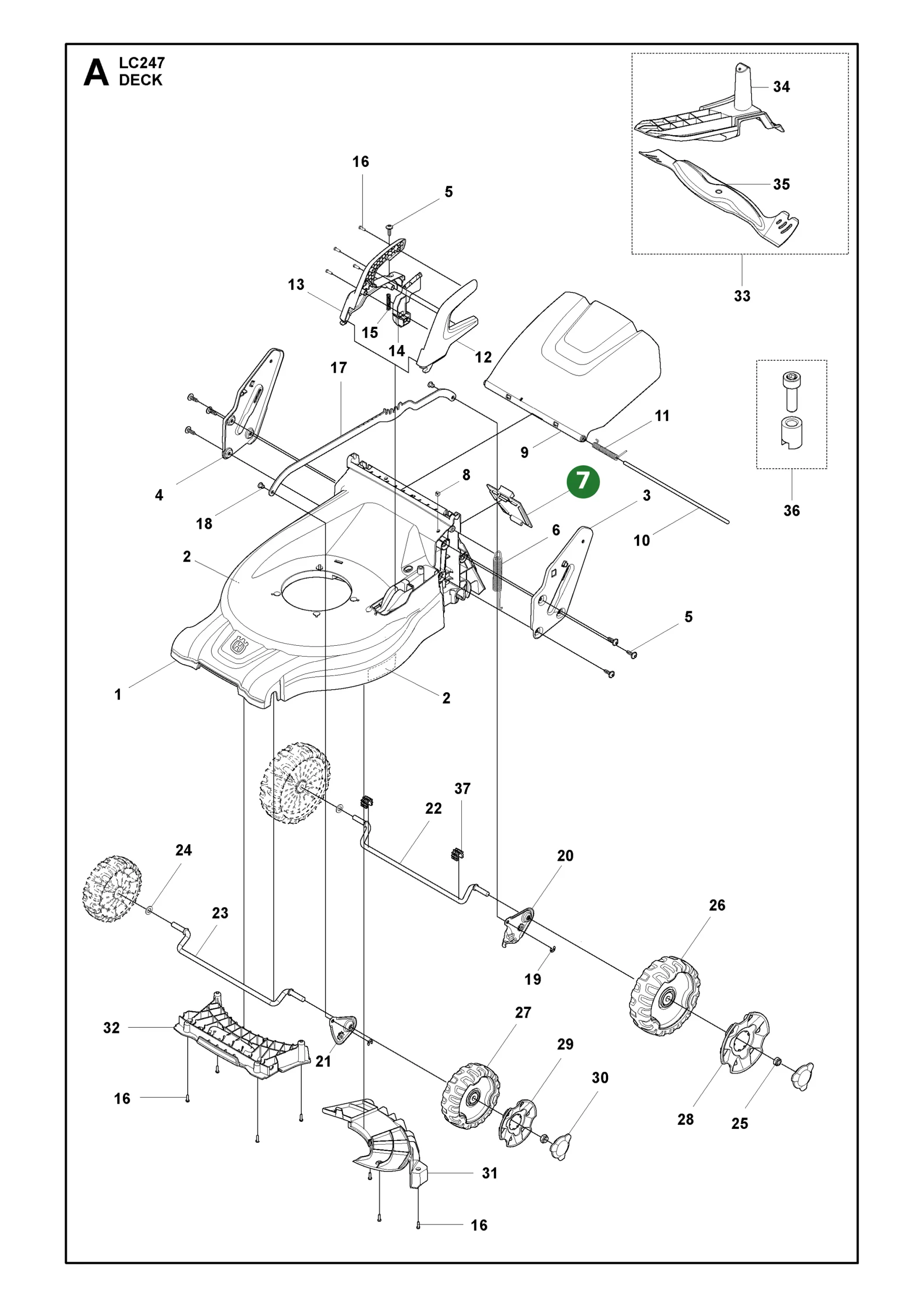

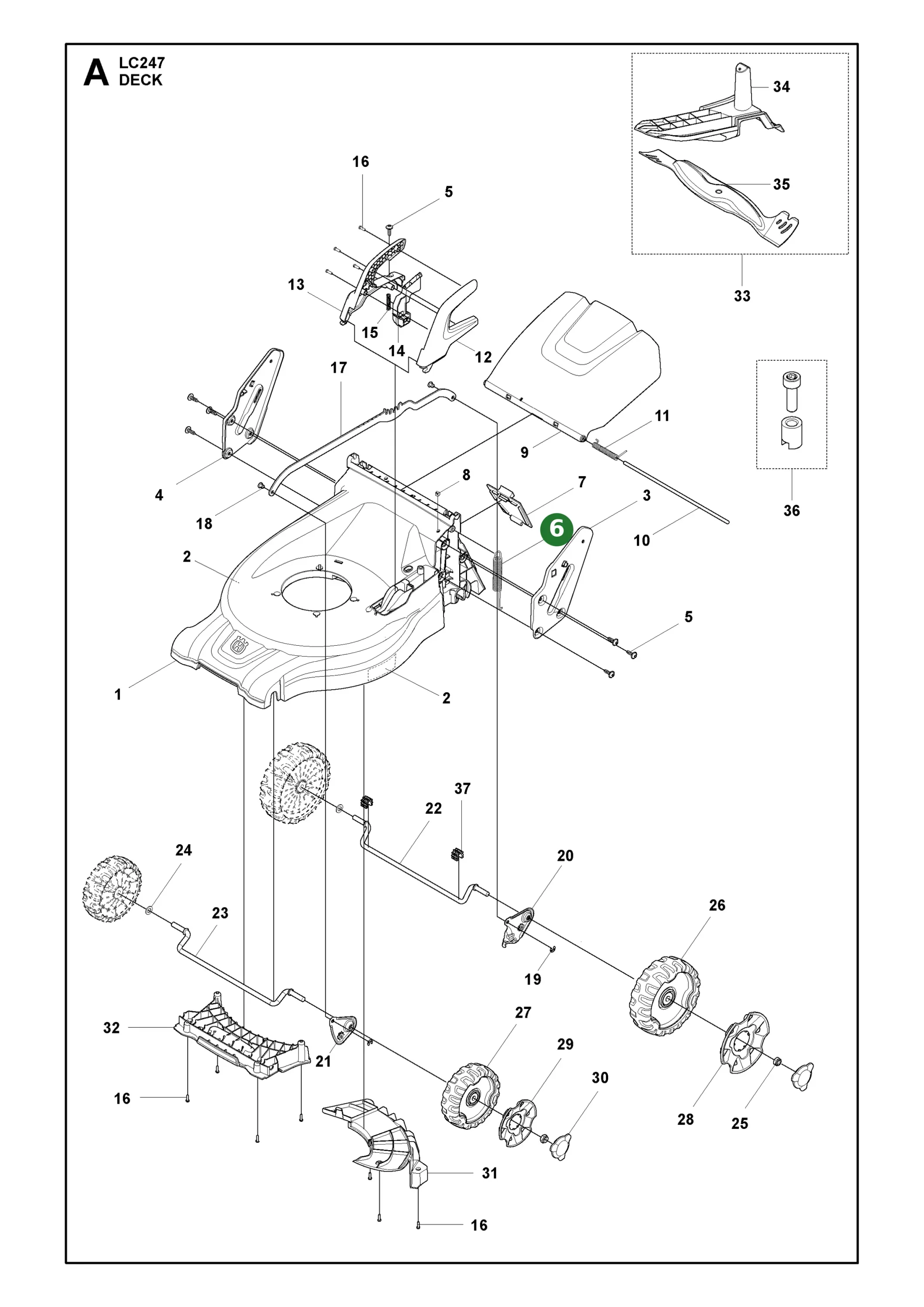

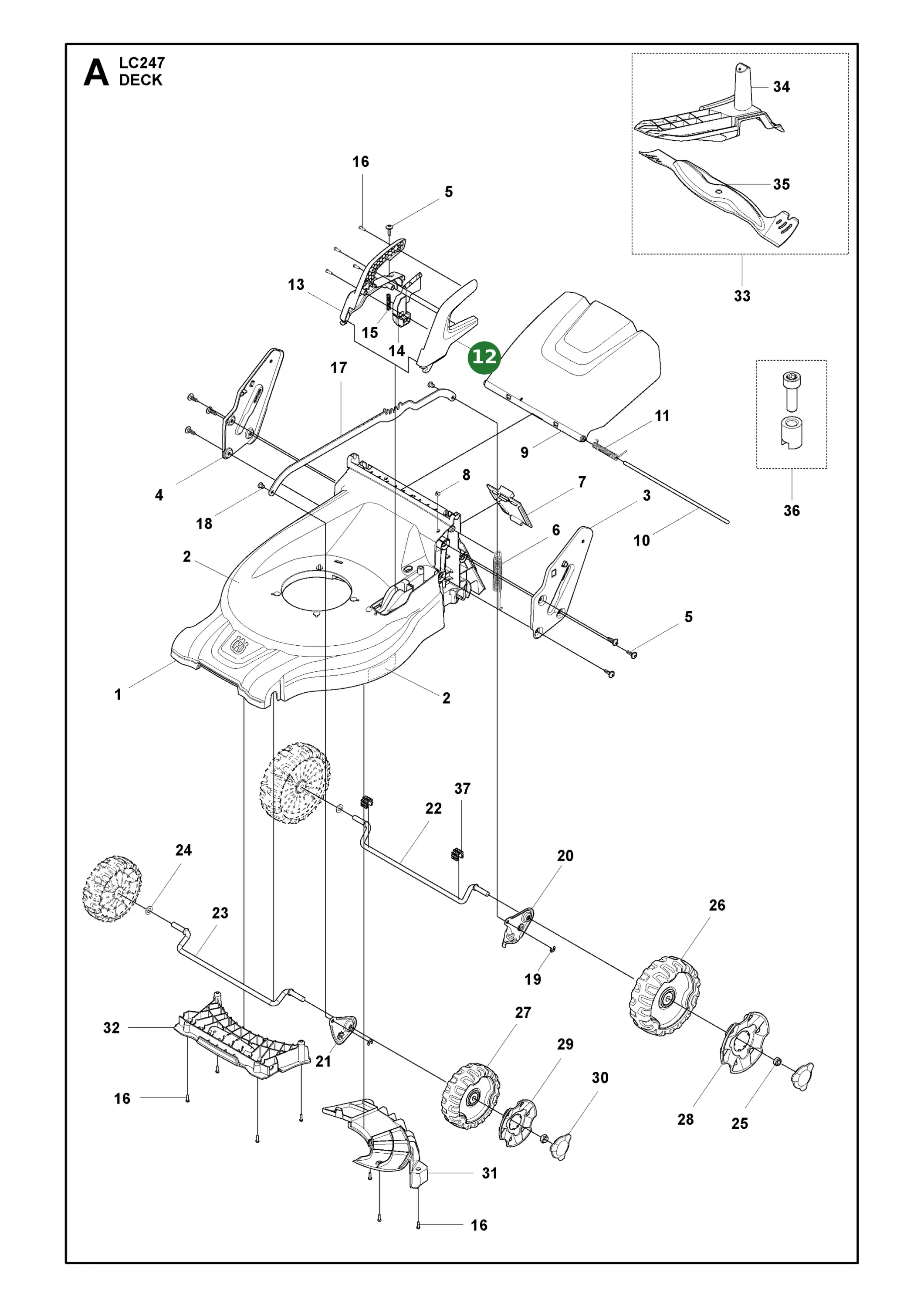

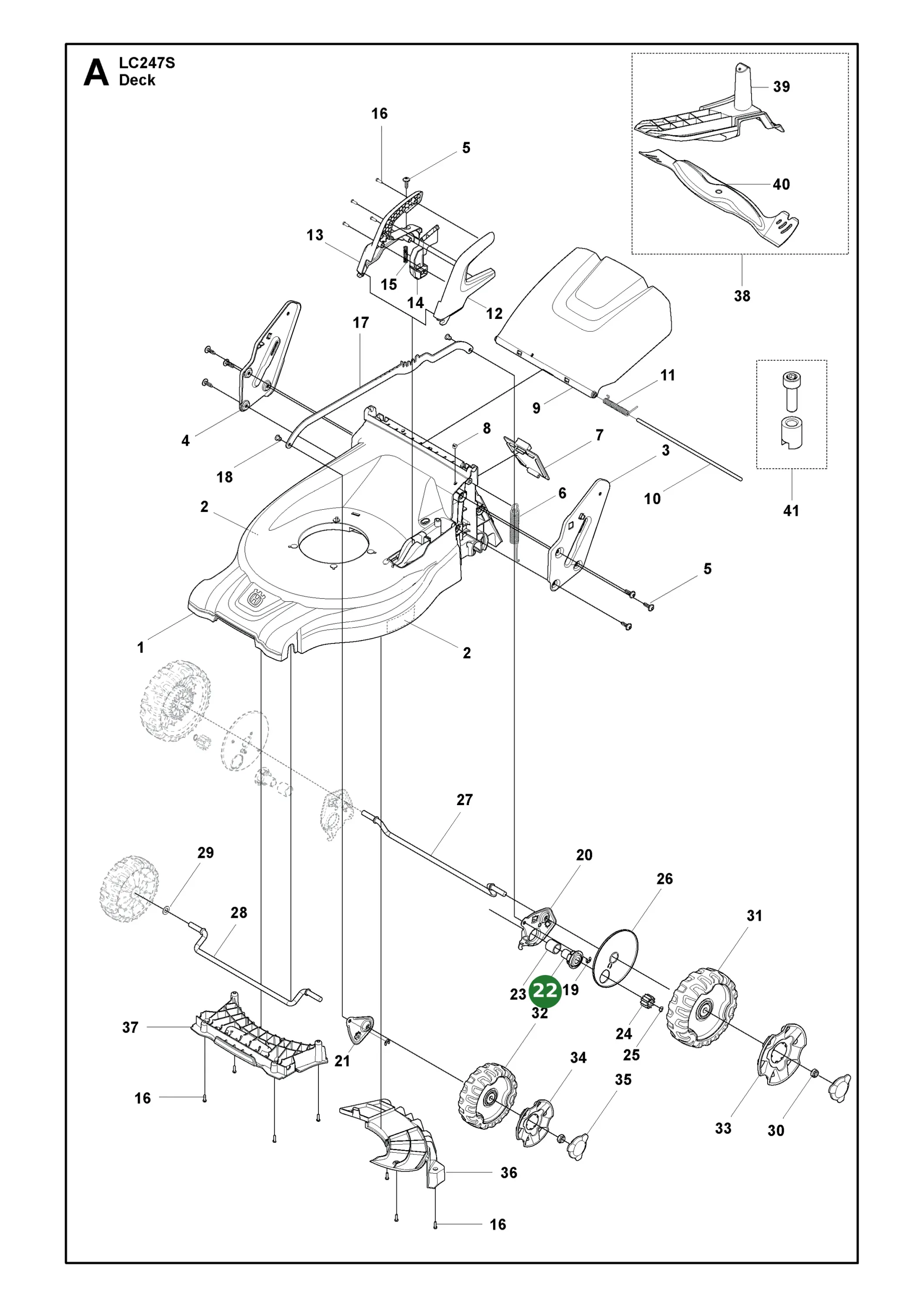

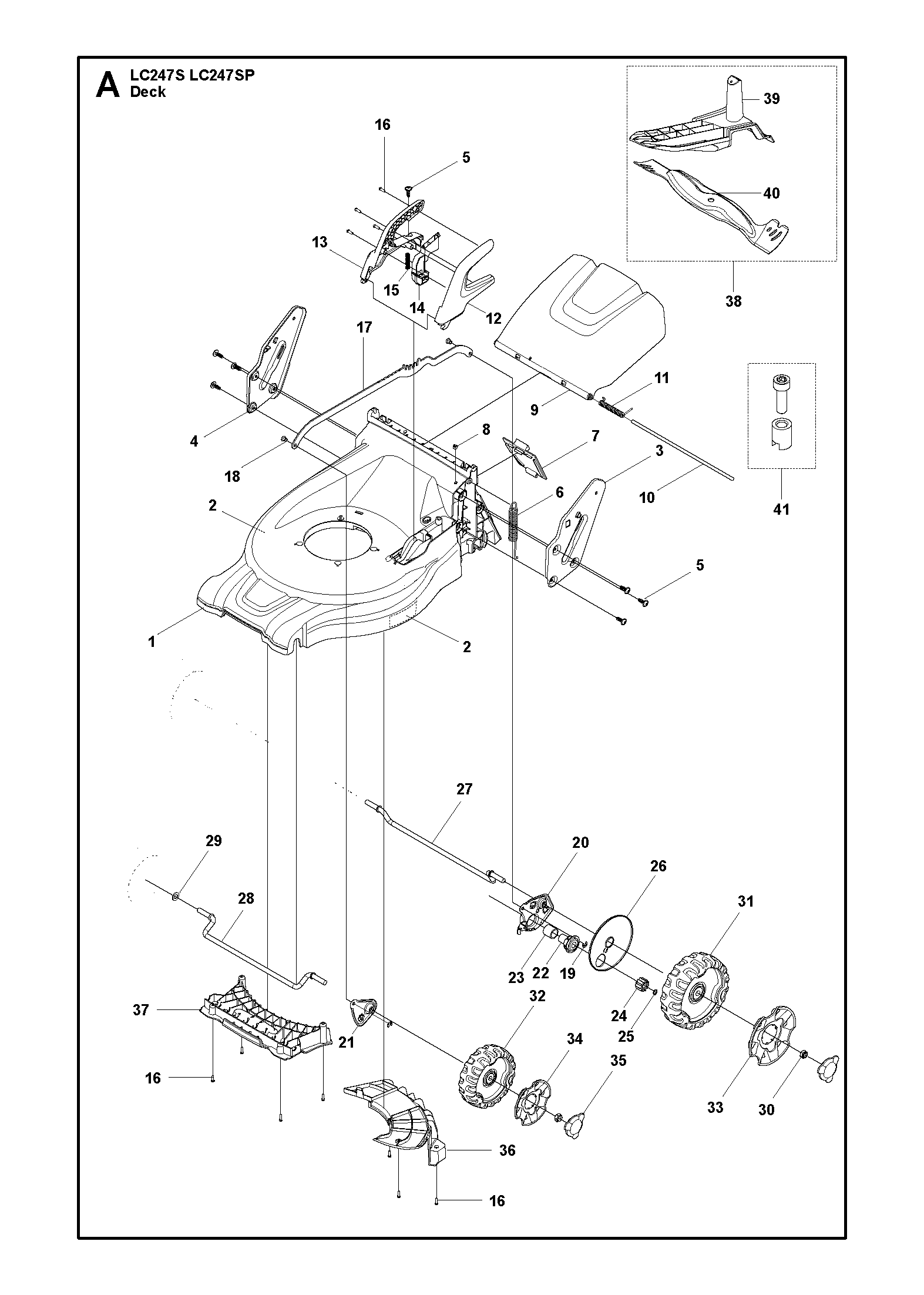

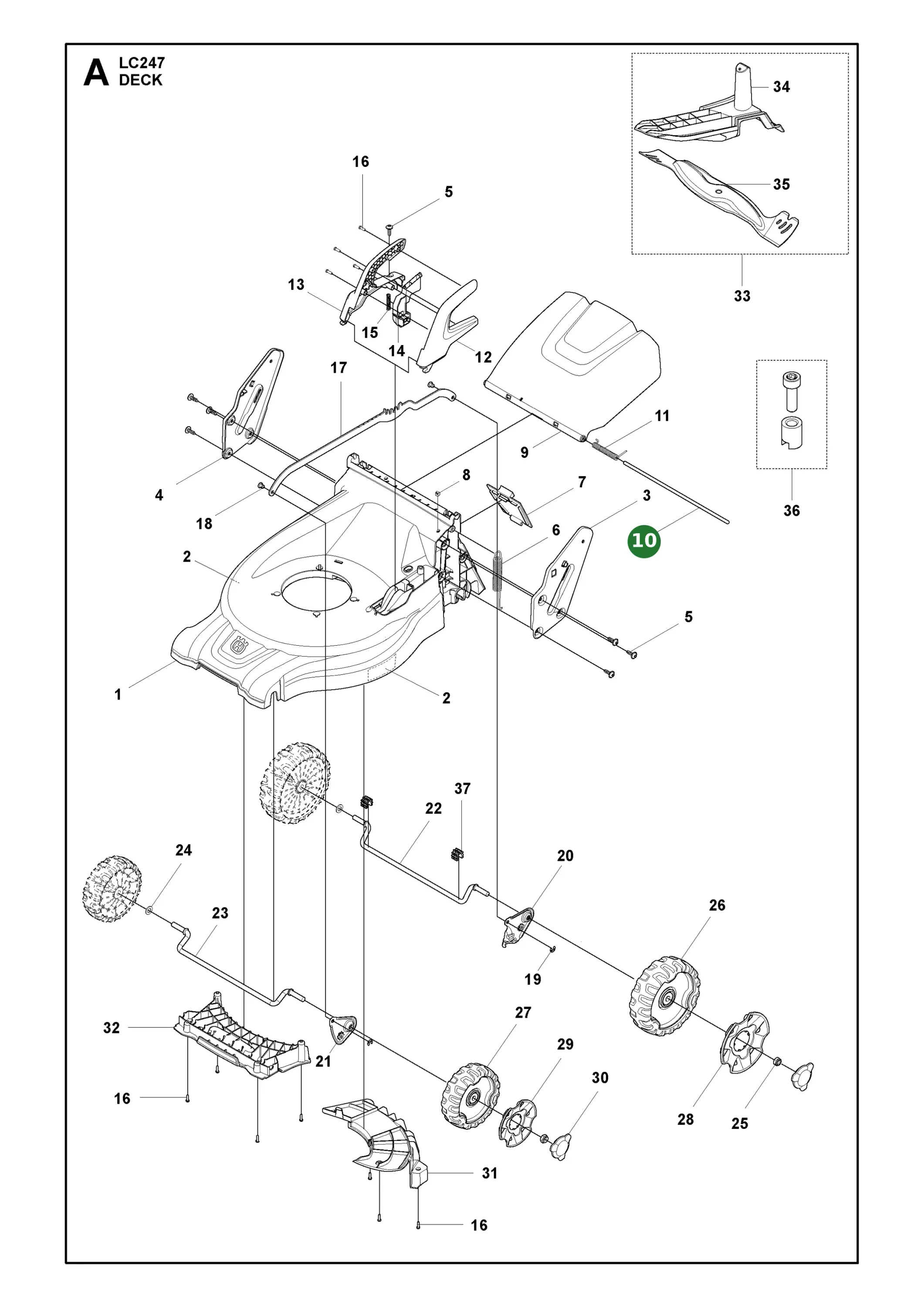

Nr.	Anzahl im Gerät		Artikel
	1		Mähdeckgehäuse 47cm (587151005)
	2		Aufkleber Logo (584805301)
	1		Stützbügel Griffbügel links (587212102)
	1		Stützbügel Griffbügel rechts (587212302)
	7		Schraube 8x24 (578175802)
	1		Ausgleichsfeder Höhenverstellung 47cm (587674401)
	1		Serviceklappe (587095402)
	1		Kabelbinder mit Tannenbaumclip 170x5mm (579317401)
	1		Heckauswurfklappe (587101403)
	1		Achse Heckauswurfklappe (586984601)
	1		Feder Heckauswurfklappe (587101501)
	1		Gehäusehälfte Höhenverstellung links (587203701)
	1		Gehäusehälfte rechts Höhenverstellung (587203801)
	1		Knopf Höhenverstellung (587697401)
	1		Feder Knopf Höhenverstellung (589597601)
	11		Schraube T50x16 (502435301)
	1		Stange Höhenverstellung 170/210mm (587160801)
	2		Welle Höhenverstellung (587687001)
	2		E-Clip-Sicherungsring 7x0.9 (735311220)
	2		Lenkerarm hinten Antriebsrad 210mm (587072501)
	1		Lenkerarm vorne Laufrad 170mm (587072401)
	2		Buchse Radaufhängung (501861001)
	2		Gummirohr Radaufhängung (579682802)
	2		Antriebsritzel Hinterrad (544342301)
	2		Sicherungsring SGA 12x1 (735311401)
	2		Staubdeckel Hinterradantrieb 210mm (587204002)
	1		Hinterachse Radaufhängung 47cm (587072601)
	1		Vorderachse Radaufhängung 47cm (587072602)
	1		Scheibe 12/22/2 (577092801)
	4		Sicherungsmutter M12x10 (587990901)
	1		Hinterrad 210mm mit Antrieb (584142201) For 967345401 - 2016-01
	2		Hinterrad 210mm Innenverzahnung (582305701) For 967345401 - 2016-11
	2		Vorderrad 170mm (587631501)
	2		Radkappe 210mm (584159301)
	2		Radkappe 170mm (587632701)
	4		Verschlussmutter Radkappe (584159401)
	1		Riemenabdeckung 47cm (587199902) For 967345401 - 2016-01
	1		Riemenabdeckung 47cm (587199902) For 967345401 - 2016-11
	1		Gleitplatte vorne (588202701)
	1		Mulchkit 47cm (589214801)
	1		Mulchstopfen (587702701)
	1		Messer Combi 47cm (588275710)
	1		Gewindeeinsatz-Reparatursatz (589018701)

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Wartungskit (599896801) Luftfilter, Zündkerze, Motoröl
	Zündkerze HQT-9 (590844401) HQT-9
	Luftfilter (589669817) Air filter
	Messer 470mm (588275510) 470mm
	Fiberscheibe D61 (503259401) D61
	Riemen Fahrantrieb Ld=785mm (589324604) Fahrantrieb, Ld=785mm, #579819304
	Hinterrad 210mm Innenverzahnung (582305701) 210mm, angetrieben, Innenverzahnung
	Vorderrad 170mm (587631501) 170mm, frei laufend
	Tellerfeder Messerbefestigung 34x10.2x2.5mm (503332501) 34x10.2x2.5mm, Messerbefestigung
	Schraube UNF 3/8x64 Messeraufnahme (504456403) UNF 3/8x64, 12.9, ZP-BC, EHHI
	Messeraufnahme Ø22mm (588645701) Messeraufnahme für die Messerbefestigung.

Zubehör

	Artikel beschreibung
	Mulchkit 47cm (589214801) LC 247/247S, Stopfen, Messer 47cm
	Pflege- und Glanzspray 200ml (597255701) 500ml
	Gehörschutz mit UKW-Radio (578274903) Kopfbügel
	Sonderkraftstoff Power 4 5 Liter (583955901) Power 4, 5 Liter
	Gehörschutz mit UKW-Radio (505665378) mit Kopfbügel
	Erste-Hilfe-Set (502525501) Erste-Hilfe-Set.
	Verbandsmaterial Erste-Hilfe-Packung (504095301) Erste-Hilfe-Packung
	Verbandsmaterial Druckverband (505665206) Druckverband
	Gehörschutz Gardener 10 Stk. (505699012) 10 Stk.
	Mikrofon mit Boom-Funktion X-Com-R (596489501) für X-COM-R
	Hygiene-Kit Bluetooth X-COM R (596489401) Bluetooth X-COM R
	Gehörschutzbügel X-COM R (595084001) X-COM R
	Hygiene-Kit Gehörschutz Gardener (597795201) Gehörschutz Gardener

Dokumente

Für Husqvarna LC 247SP stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.

Bedienungsanleitungen

Bedienungsanleitung (PDF) für Husqvarna Rasenmäher LC 247SP – Inbetriebnahme, Einstellungen, Wartung und Sicherheit.

Husqvarna LC 247 LC 247S LC 247SP LC 253S LC 347V LC 347VI LC 353V LC 353VI 2019-11

Sprachen des Dokuments: ANY

Husqvarna LC 247 LC 247S LC 247SP 2016-04

Sprachen des Dokuments: ANY

LC247 LC247S LC247SP LC253S LC347V LC347VI LC353V LC353VI

Sprachen des Dokuments: ANY

Wählen Sie die passende Version nach Modelljahr oder Produktnummer; Inhalte können je nach Variante abweichen.
