Husqvarna LC 253S | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell LC 253S von Husqvarna. Weitere Informationen findest Du in den zugehörigen Dokumenten und Anleitungen.

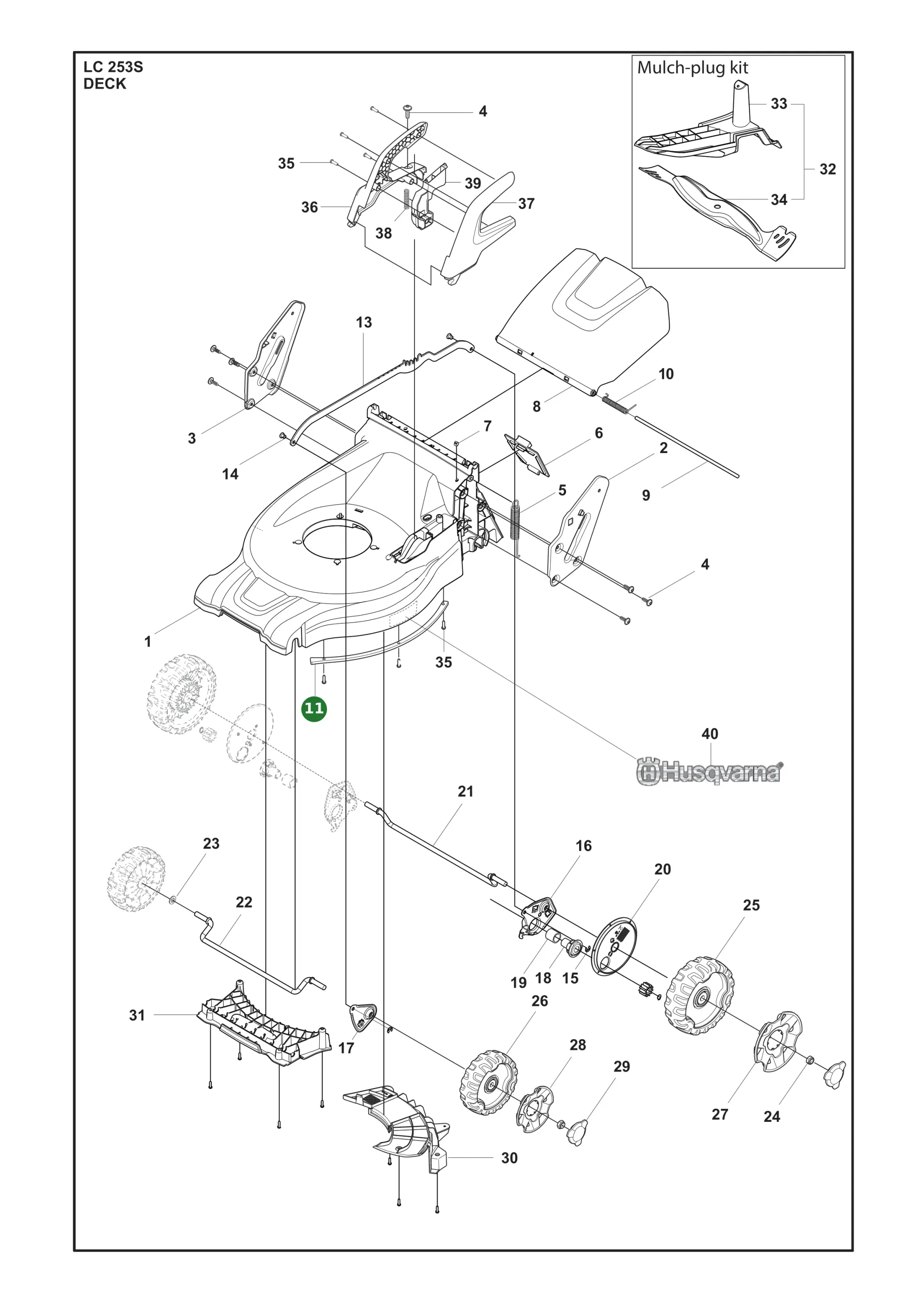

Ersatzteilkatalog für LC 253S

Nr.	Anzahl im Gerät		Artikel
	1		Mähdeckgehäuse 53cm (501704801)
	1		Stützbügel Griffbügel links (587212102)
	1		Stützbügel Griffbügel rechts (587212302)
	7		Schraube 8x24 (578175802)
	1		Ausgleichsfeder Radaufhängung 53cm (588827701)
	1		Serviceklappe (587095402)
	1		Kabelbinder mit Tannenbaumclip 170x5mm (579317401)
	1		Heckauswurfklappe 53cm (501716101)
	1		Achse Heckauswurfklappe 53cm (586984602)
	1		Feder Heckauswurfklappe (587101501)
	1		Verstärkungsplatte Mähdeckgehäuse 53cm (582022801)
	3		Stange Radaufhängung 190/230 (588827801)
	1		Welle Höhenverstellung (587687001)
	2		E-Clip-Sicherungsring 7x0.9 (735311220)
	2		Lenkerarm hinten Antriebsrad 210mm (587072501)
	2		Lenkerarm vorne Laufrad 170mm (587072401)
	1		Buchse Radaufhängung (501861001)
	2		Gummirohr Radaufhängung (579682802)
	2		Staubdeckel Antriebsrad 230mm (589639801)
	2		Hinterachse Radaufhängung 53cm (587072603)
	1		Vorderachse Radaufhängung 53cm (587072604)
	1		Scheibe 12/22/2 (577092801)
	1		Sicherungsmutter M12x10 (587990901)
	4		Antriebsrad 230mm (588749601)
	2		Vorderrad 190mm (588749701)
	2		Radkappe Antriebsrad 230mm (588752001)
	2		Radkappe Vorderrad 190mm (588752101)
	2		Verschlussmutter Radkappe (584159401)
	4		Riemenabdeckung 53cm (501715501)
	1		Gleitplatte vorne (501910301)
	1		Mulchkit LC 53 (582680601)
	1		Mulchstopfen 53cm (582362701)
	1		Messer Combi 53cm (588903910)
	4		Schraube T50x16 (502435301)
	1		Gehäusehälfte rechts Höhenverstellung (587203801)
	1		Gehäusehälfte Höhenverstellung links (587203701)
	1		Feder Knopf Höhenverstellung (589597601)
	1		Knopf Höhenverstellung (587697401)
	2		Aufkleber Logo (584805301)

Nr.	Anzahl im Gerät		Artikel
	1		Griffbügel 53cm (589695801)
	1		Sicherheitsbügel (587101702)
	1		Fahrantriebsbügel (587101802)
	1		Ergonomischer Griff (587102503)
	4		Buchse Sicherheitsbügel (503320902)
	1		Sicherungsmutter M6 (732251601)
	1		Halter Bremszug Griffbügel (531208043)
	1		Schraube M6x45 (535475245)
	2		Kabelhalter Griffbügel (579134601)
	1		OPC-Steuerzug Loncin (588204807) For 970541501
	1		OPC-Steuerzug 53cm (582105301) For 967069301
	1		Fahrantriebszug 53cm (582105201)
	2		Scheibe Griffbügelstütze (587780401)
	2		Schlossschraube M8 (Esloc) (588157302)
	2		Nylonscheibe (588157401)
	2		Sechskant-Flachmutter M8 (731431801)
	2		Knopf Griffbügelstütze (587237201)
	2		Schraube M8x20 (506570104)
	2		Sicherungsmutter M8 (732211801)
	2		Scheibe 16x8x1.5 (734182051)
	1		Öse Starterseil (587102701)
	1		Schraube M6x16 (725236861)

Nr.	Anzahl im Gerät		Artikel
	1		Benzinmotor HS 166A (531450901) For 970541501
	3		Hülse Motorbefestigung (578295101)
	3		Schraube Motorbefestigung (578294801)
	1		Messeraufnahme Ø25mm (501885101)
	1		Fiberscheibe D61 (503259401)
	1		Messer 530mm (579797210)
	1		Tellerfeder Messerbefestigung 34x10.2x2.5mm (503332501)
	1		Getriebe Fahrantrieb 53cm Ein-Gang (589693001) Delivered with 4pcs circlips
	1		Antriebsritzel links (501869702)
	1		Antriebsritzel rechts (501869701)
	2		Sicherungsring SGA 12x1 (735311401)
	1		Riemen Fahrantrieb Ld=860 (589324601)
	2		Bolzen Freilaufsystem (582041101)
	1		Messerbolzen-Satz lang mit Scheibe (589692601) Kit with washer
	1		Zugfeder Getriebe (582362001)
	1		Modellaufkleber (531240807)
	1		Schraube UNF 3/8x64 Messeraufnahme (504456403)

Nr.	Anzahl im Gerät		Artikel
	1		Grasfangbeutel (501856601)
	1		Rahmen Grasfangbeutel 53cm (501716001)
	1		Griffteil Grasfangbeutel unten (588188502)
	1		Griffteil Grasfangbeutel oben (588188402)
	1		Schraube T50x16 (502435301)

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Wartungskit (599896801) Luftfilter, Zündkerze, Motoröl
	Zündkerze HQT-9 (590844401) HQT-9
	Wartungskit (599965601) Luftfilter, Kraftstofffilter, Zündkerze, Motoröl
	Luftfilter (589669817) Air filter
	Messer 530mm (579797210) 530mm
	Riemen Fahrantrieb Ld=860 (589324601) Fahrantrieb, Ld=860, #579819301
	Messeraufnahme Ø25mm (501885101) Ø25mm
	Messerbolzen-Satz lang mit Scheibe (589692601) lang, Messerbefestigung
	Fiberscheibe D61 (503259401) D61
	Tellerfeder Messerbefestigung 34x10.2x2.5mm (503332501) 34x10.2x2.5mm, Messerbefestigung
	Schraube Motorbefestigung (578294801) EHHFT
	Antriebsrad 230mm (588749601) Baugruppe
	Vorderrad 190mm (588749701) Baugruppe

Zubehör

	Artikel beschreibung
	Mulchkit LC 53 (582680601) LC 235/353
	Pflege- und Glanzspray 200ml (597255701) 500ml
	Gehörschutz mit UKW-Radio (578274903) Kopfbügel
	Sonderkraftstoff Power 4 5 Liter (583955901) Power 4, 5 Liter
	Gehörschutz mit UKW-Radio (505665378) mit Kopfbügel
	Erste-Hilfe-Set (502525501) Erste-Hilfe-Set.
	Verbandsmaterial Erste-Hilfe-Packung (504095301) Erste-Hilfe-Packung
	Verbandsmaterial Druckverband (505665206) Druckverband
	Gehörschutz Gardener 10 Stk. (505699012) 10 Stk.
	Mikrofon mit Boom-Funktion X-Com-R (596489501) für X-COM-R
	Hygiene-Kit Bluetooth X-COM R (596489401) Bluetooth X-COM R
	Gehörschutzbügel X-COM R (595084001) X-COM R
	Hygiene-Kit Gehörschutz Gardener (597795201) Gehörschutz Gardener

Dokumente

Für Husqvarna LC 253S stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.

Bedienungsanleitungen

Bedienungsanleitung (PDF) für Husqvarna Rasenmäher LC 253S – Inbetriebnahme, Einstellungen, Wartung und Sicherheit.

LC 247 247S 253S 347V 347VE 353V 353VE 2022

Sprachen des Dokuments: DE, BG, CS, DA, EL, EN, ES, ET, FI, FR, HR, HU, IT, JA, LT, LV, NB, NL, PL, PT, RO, RU, SK, SL, SR, SV, TR, UK, ZH

Wählen Sie die passende Version nach Modelljahr oder Produktnummer; Inhalte können je nach Variante abweichen.
