Husqvarna LC 347VE | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell LC 347VE von Husqvarna. Weitere Informationen findest Du in den zugehörigen Dokumenten und Anleitungen.

Ersatzteilkatalog für LC 347VE

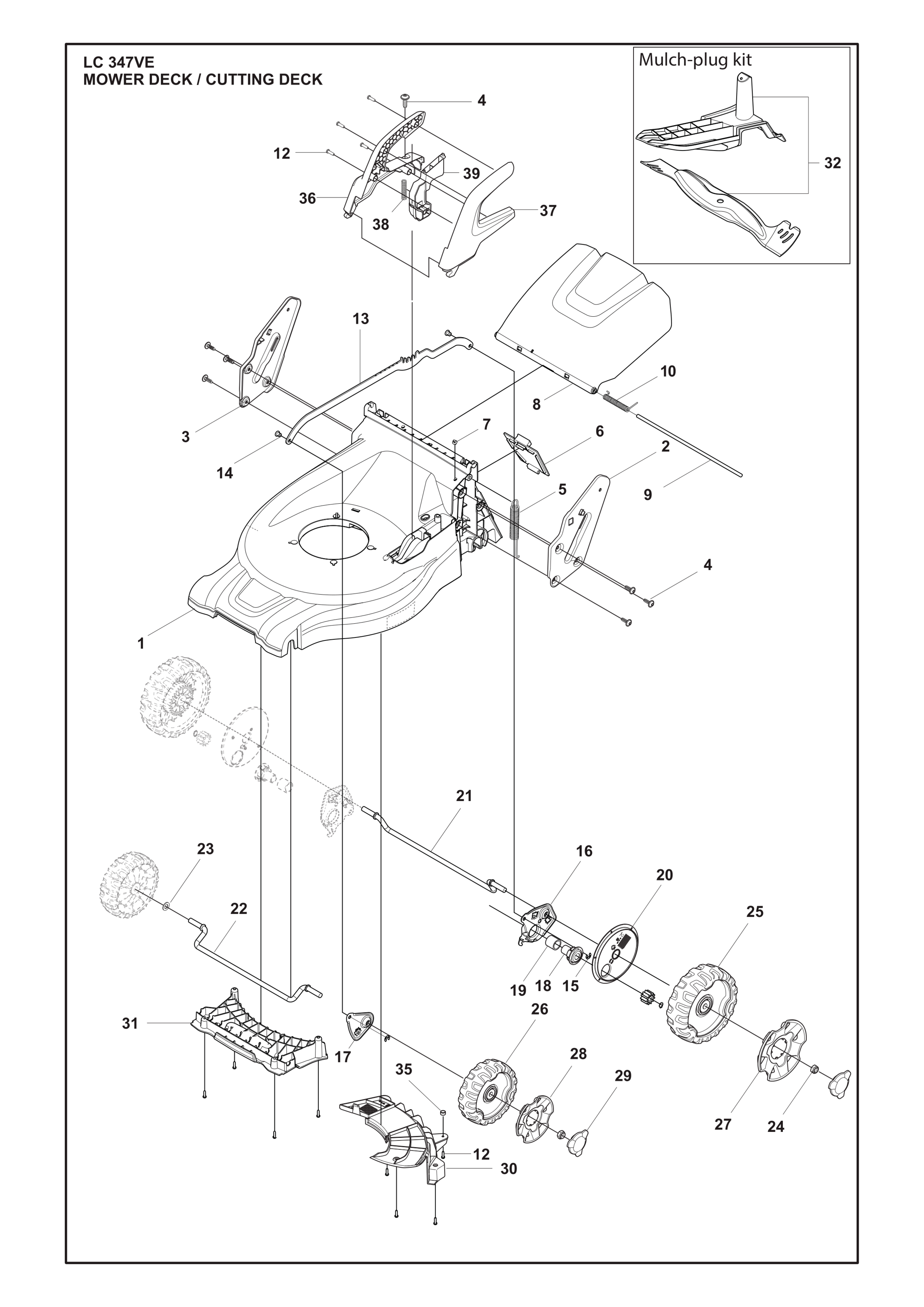

Nr.	Anzahl im Gerät		Artikel
	1		Mähdeckgehäuse 47cm (587151005)
	1		Stützbügel Griffbügel links (587212102)
	1		Stützbügel Griffbügel rechts (587212302)
	7		Schraube 8x24 (578175802)
	1		Ausgleichsfeder Höhenverstellung 47cm (587674401)
	1		Serviceklappe (587095402)
	1		Kabelbinder mit Tannenbaumclip 170x5mm (579317401)
	1		Heckauswurfklappe (587101403)
	1		Achse Heckauswurfklappe (586984601)
	1		Feder Heckauswurfklappe (587101501)
	3		Schraube T50x16 (502435301)
	1		Stange Höhenverstellung 170/210mm (587160801)
	2		Welle Höhenverstellung (587687001)
	2		E-Clip-Sicherungsring 7x0.9 (735311220)
	2		Lenkerarm hinten Antriebsrad 210mm (587072501)
	1		Lenkerarm vorne Laufrad 170mm (587072401)
	2		Buchse Radaufhängung (501861001)
	2		Gummirohr Radaufhängung (579682802)
	2		Staubdeckel Hinterradantrieb 210mm (587204002)
	1		Hinterachse Radaufhängung 47cm (587072601)
	1		Vorderachse Radaufhängung 47cm (587072602)
	1		Scheibe 12/22/2 (577092801)
	4		Sicherungsmutter M12x10 (587990901)
	2		Hinterrad 210mm Innenverzahnung (582305701)
	2		Vorderrad 170mm (587631501)
	2		Radkappe 210mm (584159301)
	2		Radkappe 170mm (587632701)
	4		Verschlussmutter Radkappe (584159401)
	1		Riemenabdeckung 47cm (587199902)
	1		Gleitplatte vorne (588202701)
	1		Mulchkit 47cm (589214801)
	1		Abstandshalter Getriebe (582333101)
	1		Gehäusehälfte rechts Höhenverstellung (587203801) Right
	1		Gehäusehälfte Höhenverstellung links (587203701) Left
	1		Feder Knopf Höhenverstellung (589597601)
	1		Knopf Höhenverstellung (587697401)

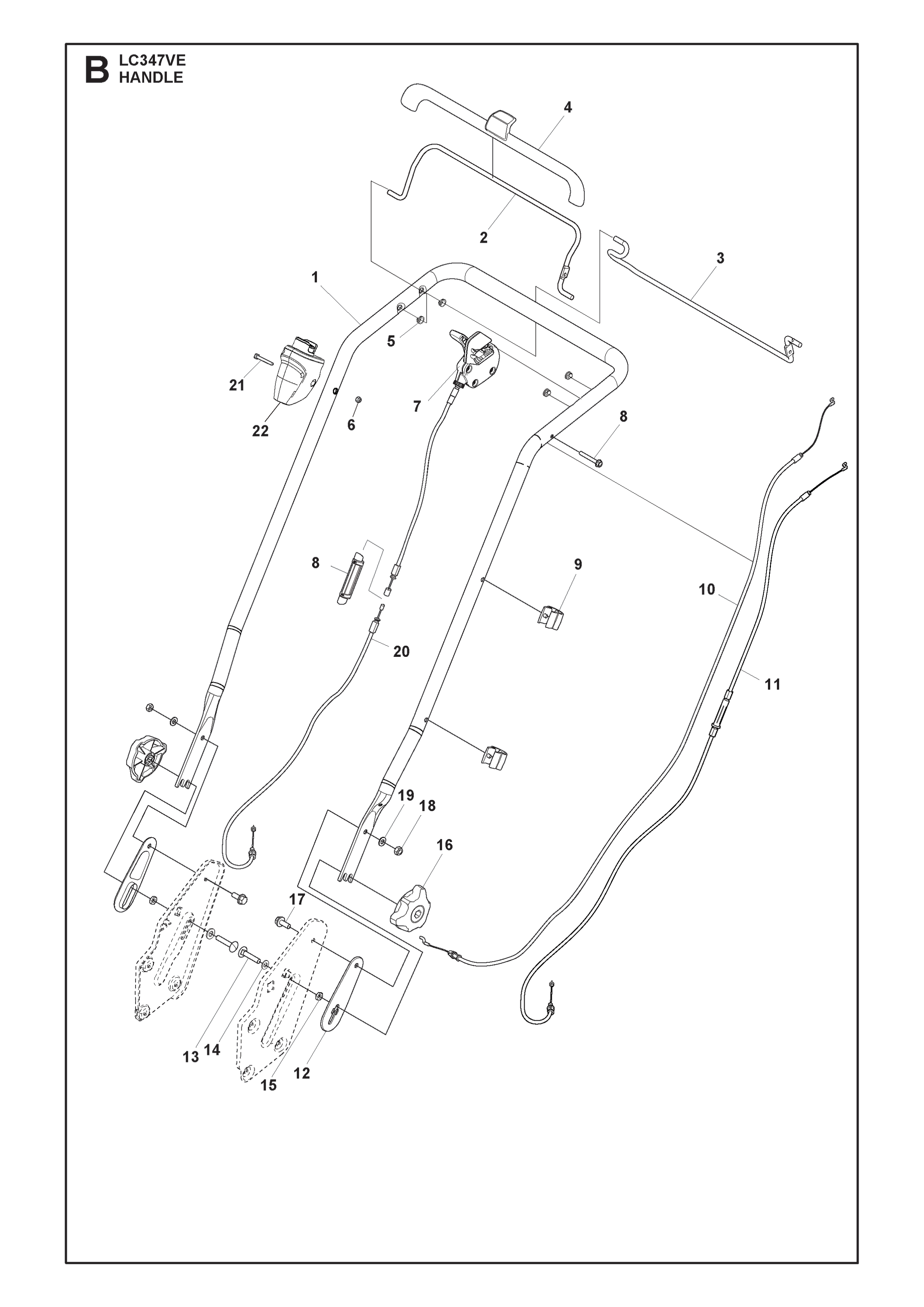

Nr.	Anzahl im Gerät		Artikel
	1		Griffbügel oben (582818105)
	1		Sicherheitsbügel (587101702)
	1		Fahrantriebsbügel (587101802)
	1		Griff mit Startknopf (587102505)
	4		Buchse Sicherheitsbügel (503320902)
	1		Sicherungsmutter M6 (732251601)
	1		Bedienelement variable Geschwindigkeit (582512002)
	1		Anschlussstück geteilter Steuerzug (582904001)
	2		Kabelhalter Griffbügel (579134601)
	1		OPC-Steuerzug Loncin (588204807)
	1		Fahrantriebszug 53cm (582105201)
	2		Scheibe Griffbügelstütze (587780401)
	2		Schlossschraube M8 (Esloc) (588157302)
	2		Nylonscheibe (588157401)
	2		Sechskant-Flachmutter M8 (731431801)
	2		Knopf Griffbügelstütze (587237201)
	2		Schraube M8x20 (506570104)
	2		Sicherungsmutter M8 (732211801)
	2		Scheibe 16x8x1.5 (734182051)
	1		Steuerzug variable Geschwindigkeit (582873801)
	2		Sechskantschraube M6x40 (725237871)
	1		Kabelsatz Elektrostart (531277801)

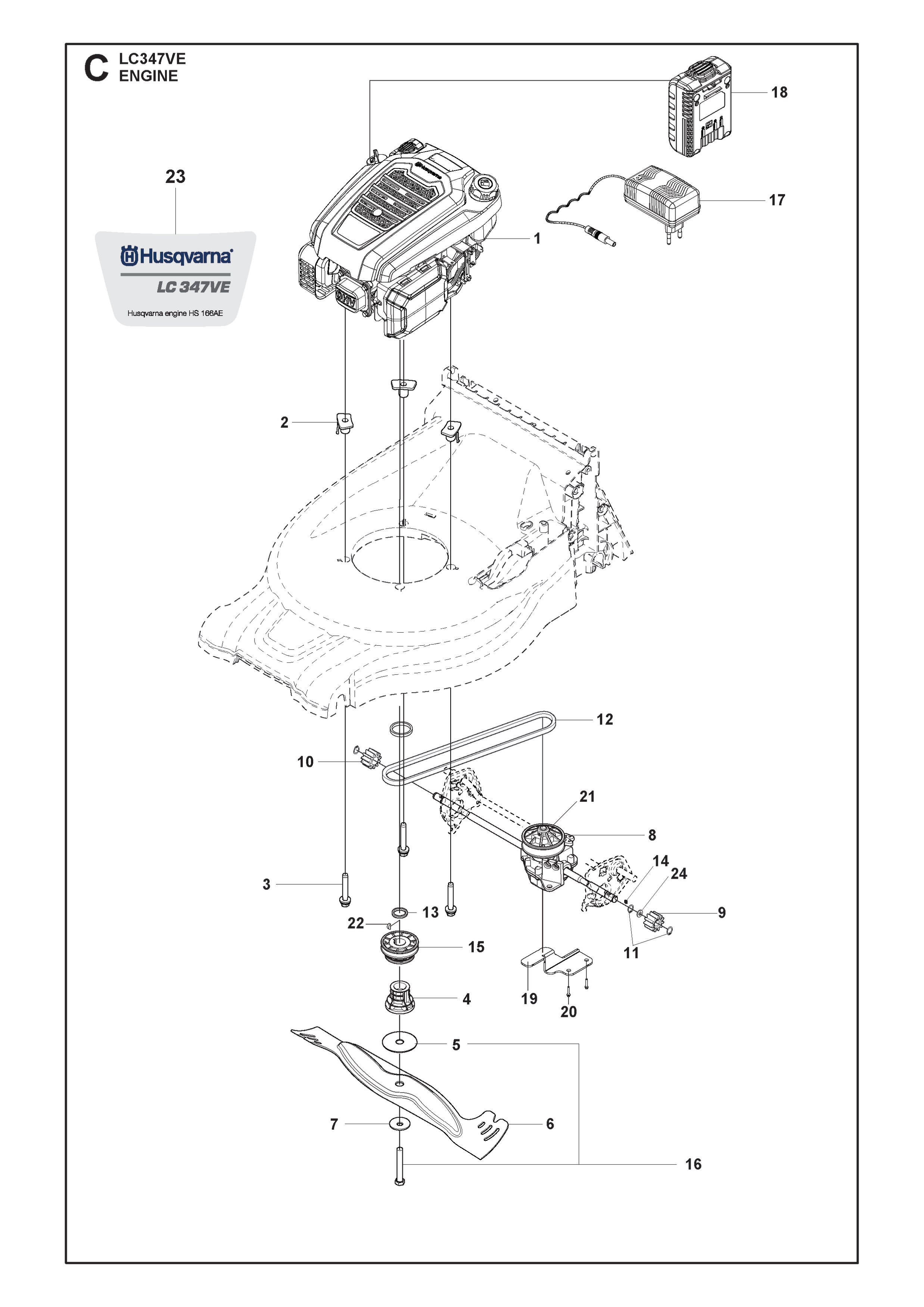

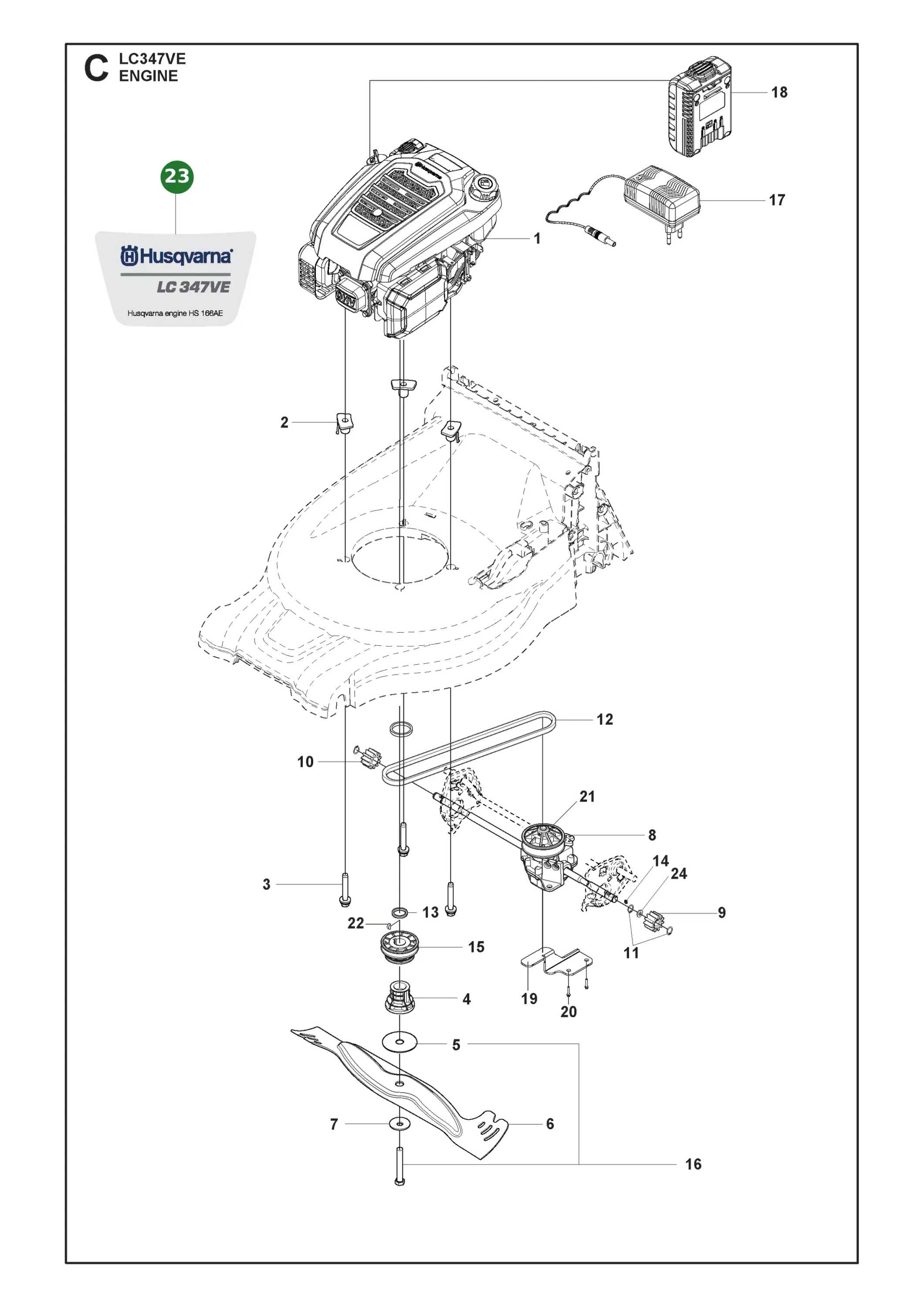

Nr.	Anzahl im Gerät		Artikel
	1		Benzinmotor HS 166AE (531451001)
	3		Hülse Motorbefestigung (578295101)
	3		Schraube Motorbefestigung (578294801)
	1		Messeraufnahme Ø25mm (501882802)
	1		Fiberscheibe D61 (503259401)
	1		Messer 470mm (588275510)
	1		Tellerfeder Messerbefestigung 34x10.2x2.5mm (503332501)
	1		Getriebe Fahrantrieb variabel 47cm (589693301) Delivered with 4pcs circlips
	1		Antriebsritzel links (501869702)
	1		Antriebsritzel rechts (501869701)
	2		Sicherungsring SGA 12x1 (735311401)
	1		Riemen Fahrantrieb X10 Ld=805 (589324602)
	2		Hülse Riemenscheibe Ø25mm (582356903)
	1		Bolzen Freilaufsystem (582041101)
	1		Riemenscheibe Variator Ø25mm (582178901)
	1		Messerbolzen (504456402)
	1		Ladegerät Akku HS 100AE (531272201)
	1		Akku (531272101)
	1		Halter Fahrantriebsgetriebe (593973201)
	1		Schraube T50x16 (502435301)
	1		Variator Fahrantrieb (597730801)
	1		Scheibenfeder Achse Messeraufnahme (504460501)
	1		Modellaufkleber (531240806)
	2		Scheibe 12x18x1mm (PS) (504460801)

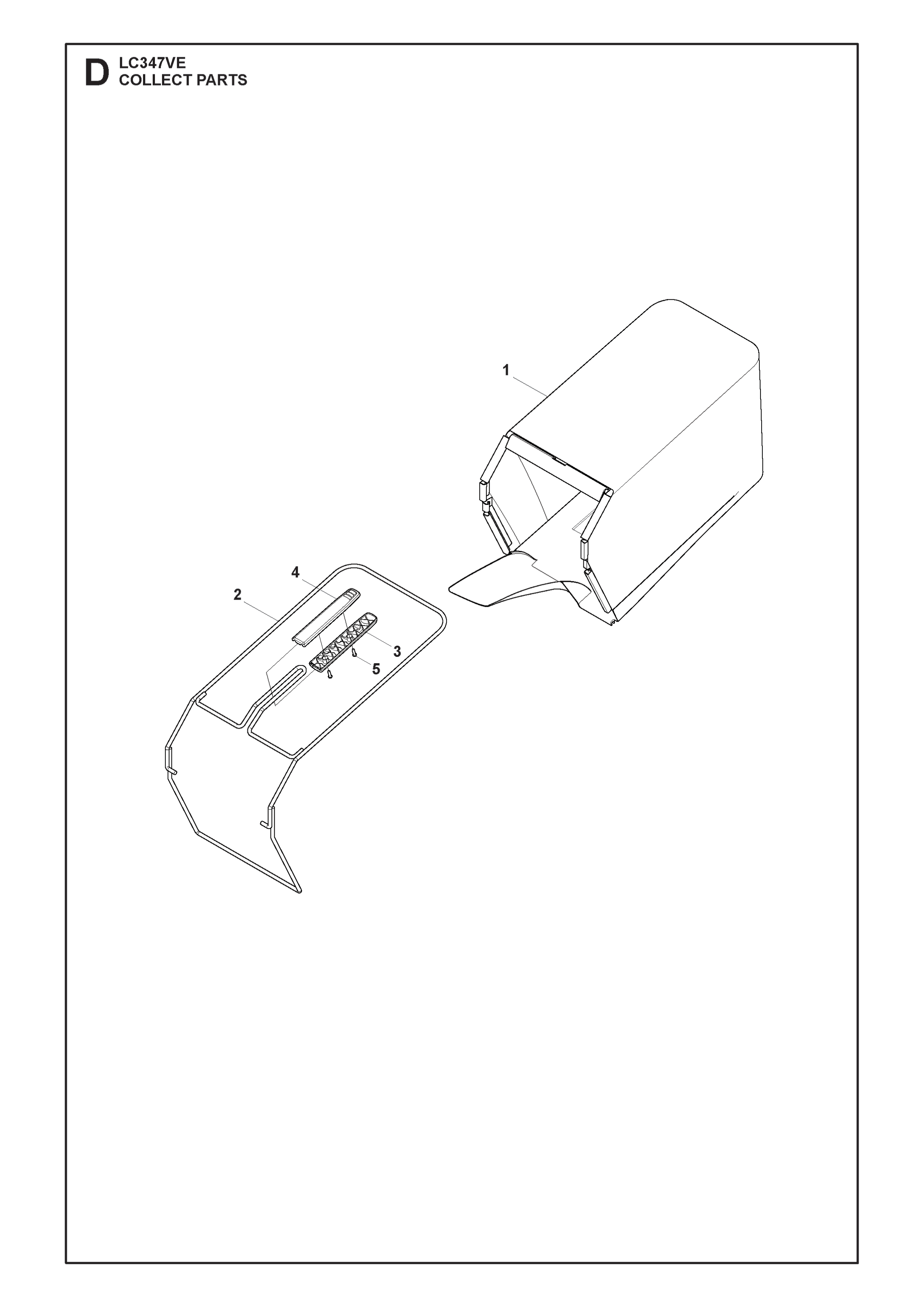

Nr.	Anzahl im Gerät		Artikel
	1		Grasfangbeutel (587292301)
	1		Rahmen Grasfangbeutel (587182001)
	1		Griffteil Grasfangbeutel unten (588188502)
	1		Griffteil Grasfangbeutel oben (588188402)
	1		Schraube T50x16 (502435301)

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Wartungskit (599965601) Luftfilter, Kraftstofffilter, Zündkerze, Motoröl
	Zündkerze HQT-7 (590844201) HQT-7
	Luftfiltereinsatz (598684548) Husqvarna-Motoren
	Kraftstofffilter (599348565) HS123A, HS139A, HS139AE, HS166A, HS166AP
	Messer 470mm (588275510) 470mm
	Kabelsatz Elektrostart (531277801) Elektrostart, HVA-Loncin
	Akku (531272101) HS 100AE
	Ladegerät Akku HS 100AE (531272201) HS 100AE

Dokumente

Für Husqvarna LC 347VE stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.

Bedienungsanleitungen

Bedienungsanleitung (PDF) für Husqvarna Rasenmäher LC 347VE – Inbetriebnahme, Einstellungen, Wartung und Sicherheit.

LC 247 247S 253S 347V 347VE 353V 353VE 2022

Sprachen des Dokuments: DE, BG, CS, DA, EL, EN, ES, ET, FI, FR, HR, HU, IT, JA, LT, LV, NB, NL, PL, PT, RO, RU, SK, SL, SR, SV, TR, UK, ZH

Wählen Sie die passende Version nach Modelljahr oder Produktnummer; Inhalte können je nach Variante abweichen.
